Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364139
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62791)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21319)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21692)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8692)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3462)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20644)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: Изучение структурных особенностей цирконогелей квантово-химическим и ИК-спектроскопическим методами

Название: Изучение структурных особенностей цирконогелей квантово-химическим и ИК-спектроскопическим методами
Раздел: Биология и химия
Тип: реферат Добавлен 19:44:46 31 марта 2014 Похожие работы
Просмотров: 6 Комментариев: 6 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Изучение структурных особенностей цирконогелей квантово-химическим и ИК-спектроскопическим методами

Е.А. Никитин, М.Ю. Белканова, А.А. Лымарь, В.В. Авдин

Введение

Общепринятый способ синтеза оксигидратных материалов - быстрый щелочной гидролиз солей тяжелых металлов. Такой способ позволяет получить ксерогели с высокой дисперсностью. Однако сорбционная активность определяется не только площадью поверхности, но и доступностью сорбционных центров. Малые и сверхмалые скорости гелеобразования создают благоприятные условия для формирования надмолекулярных структур с развитой поверхностью, доступными сорбционными центрами.

Экспериментальная часть

Оксигидраты циркония синтезировали при помощи гидролиза аммиаком или едким натром водных растворов оксихлорида циркония. Исходная концентрация соли - 0,0175 моль/л, конечная концентрация (после введения всего осадителя) - 0,014 моль/л, концентрация щелочного агента - 0,1 моль/л, ёмкость реактора - 5 л, исходный объём маточного раствора - 4 л, конечный - 5 л, pH синтеза - 9,15, время введения щелочного агента составило 5 с для быстрого гидролиза, 120 ч (5 суток) для медленного гидролиза, 3600 ч (5 мес.) для сверхмедленного синтеза.

Для замедления скорости гелеобразования в систему с медленным гидролизом вводили неионогенное ПАВ - моноалкилфениловый эфир полиэтиленгликоля (ОП-Ю, К-СбН4-0-(С2Н4-0)п- Н, где R - алкил С8.. .Сю, п = 9 или 10). ПАВ создаёт структурно-механический барьер, препятствующий коагуляции гидрофобных золей гидроксидов металлов [1]. Для предотвращения изменения концентрации ПАВ в системе в процессе синтеза, ОП-Ю добавляли как в исходный раствор оксихлорида циркония, так и в раствор аммиака до концентрации 1 % (по массе), что значительно превышает критическую концентрацию мицеллообразования.

При малых скоростях гидролиза существенное влияние на гелеобразование оказывает электромагнитное излучение [2]. В зависимости от скорости гидролиза и диапазона длин волн облучение светом может как ускорять, так и замедлять гелеобразование. Маточный раствор облучали светом натриевой лампы со светофильтром, пропускающим в основном линии натрия - 589 и 589,6 нм (интенсивность прочих линий - менее 10 %). Освещённость (1500 лк) контролировали с помощью люксметра. Доза составила 180 ООО лк ч (время облучения - 120 ч).

Гели, полученные медленным и сверхмедленным гидролизом без ПАВ, не отмывали, т.к. в данных условиях окклюзии примесей из маточного раствора не происходит [3]. Цирконогели, полученные при быстром гидролизе или с введением ПАВ, отмывали дистиллированной водой или изопропиловым спиртом по результатам предварительных исследований отмывки.

Полученные образцы изучили методом ИК-Фурье спектрометрии (спектрометр Nicolet-380, суспензия в среде вазелинового масла).

Компьютерное моделирование низкомолекулярных агрегатов оксигидрата циркония состава (ZrO(OH)2)n с различной степенью гидратации производилось при помощи комбинированной методологии, включающей вероятностное моделирование структуры с использованием метода Монте-Карло и оптимизацию геометрии (ab initio UHF, 3-21G). Расчет колебательных спектров проводили полуэмпирическим методом ZINDO/1.

Наиболее показательными являются гели, полученные при следующих условиях:

I - медленный (5 суток) гидролиз аммиаком с облучением натриевой лампой,

П - медленный (5 суток) гидролиз аммиаком с введением в систему ПАВ,

Ш - сверхмедленный (5 мес.) гидролиз аммиаком,

IV - быстрый (5 с) гидролиз едким натром.

Далее в тексте и рисунках используются те же обозначения условий синтеза.

Обсуждение результатов

Расчетные колебательные спектры позволяют выделить частоты, соответствующие следующим связям: координационная связь между атомом циркония и молекулой воды; мостиковые связи, образованные аква-группами; мостиковые гидроксо- и оксосвязи; валентные связи между атомом циркония и концевой гидроксогруппой; валентная связь между атомами циркония и кислорода; водородные связи; колебания молекулы воды. Диапазон расчетного спектра охватывает область до 6350 см-1, что превышает рабочую область ИК-Фурье спектрометра.

В литературе отмечается, что для воды в неорганических соединениях характерны полосы поглощения при 3550-3200, 1630-1600 и в низкочастотной области при 600-200 см-1, однако колебательные спектры весьма чувствительны к окружению молекул воды [4]. Существенно усложняет спектр и наличие тонкой структуры этих полос, а также смешение колебаний молекул воды в низкочастотной области между собой и с колебаниями соседних атомных групп (например, гидроксо- и оксосвязей), что наблюдалось в расчетных спектрах. Так, расчет показал, что структура спектра сильно усложняется при повышении степени полимеризации и гидратации низкомолекулярных агрегатов. В спектре появляются колебательные полосы высокой интенсивности в области 3400-4800 см-1, которые соответствуют мостиковым связям, формирующимся с участием одновременно аква- и гидроксокгруппы с образованием водородной связи между последними.

Расчетные спектры показывают наличие разных типов одной и той же связи. Так, мостиковым оксо-связям гидратированного тримера соответствуют частоты в областях 1000-1100 см"1, 740-800 см-1, 540-590 см-1 и 380—440 см-1 (см. рис. 1 а). С увеличением степени гидратации и полимеризации число мостиковых оксо-связей растет (см. рис. 1 б). При этом затруднительно выделить индивидуальные колебания одной связи в низкочастотной области из-за смешения колебаний между собой и с колебаниями, соответствующими оловым мостиковым связям и аквагруппам. Однако при переходе к более высоким частотам влияние смешения существенно снижается, и в области 1020-1200 см-1 для всех рассчитанных гидратированных и негидратирован- ных агрегатов можно обнаружить полосы, соответствующие исключительно мостиковым оксо- связям (можно назвать их «характеристическими»).

а)б)

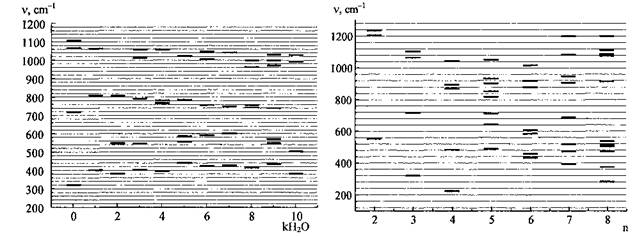

Рис. 1. Рассчитанные частоты колебаний мостиковых оксо-связей низкомолекулярных агрегатов цирконогелей с различной степенью гидратации (к) и полимеризации (п): а) рЮ(0Н)2]3кН20, б) рЮ(ОН)2]„

Рис. 3. Рассчитанные частоты колебаний мостиковых ОН-связей пентамера tZr0(0H)J«-kH20 с различной степенью гидратации

Полосы, соответствующие валентным связям цирконий - кислород, находятся в области частот 1200-1280см1 расчетных колебательных спектров (см. рис. 2).

Рис. 2. Рассчитанные частоты колебаний валентных связей цирконий-кислород для низкомолекулярных агрегатов цирконогелей с различной полимеризацией (п) и гидратацией (к): a) JZrO(OH)Jn, б) рЮ(0Н)2]6кН20

Количество мостиковых оловых связей и концевых ОН-групп резко возрастает с увеличением степени полимеризации. Расчет подтверждает, что в области до 1000 см-1 колебания этих связей очень чувствительны к окружению. В высокочастотной области спектра (выше 6000 см-1) влияние окружения на оловые мостиковые связи снижается (см. рис. 3). Полосы в интервале 6200-6400смч, соответствующие колебаниям концевых ОН- групп, завершают высокочастотную область расчетного спектра.

ИК спектры аппроксимировали минимальным количеством кривых Лоренца общепринятым способом [5].

Соотнесение частот полученных максимумов проводили с использованием литературных [6, 7] и собственных расчётных данных. Расчет показывает, что одной и той же связи может соответствовать набор спектральных частот. Так, мостиковые связи могут находиться как на поверхности полимерного агрегата оксигидроксида циркония, так и внутри его. Кроме того, в низкочастотной области существенно влияние смешение колебаний, соответствующих данной связи, как между собой, так и с колебаниями соседних атомных группировок. Отсутствие лоренциана в соответствующей области свидетельствует скорее не о полном отсутствии данного типа связи, но о низкой их доле в данном образце.

Результаты расшифровки ИК-спекгров цирконогелей

Условия

получе

ния

Параметры кривых Лоренца

Деформационные колебания связей Zt=0

Деформационные колебания связей Zr-O-Zr

Деформационные колебания связей Zr-OH-Zr

Валентные колебания адсорбированного углекислого газа

Деформационные колебания связей Zr-H20-Zr

Валентные колебания внутримицеллярных связей Zr-OH-Zr

Валентные колебания связей Zr-H20-Zr

Валентные колебания межмицеллярных связей Zr-OH-Zr

Валентные колебания концевых ОН групп

I

Вершина, см-1

561

854

1327

1391

1528

1633

2289

2 871

3 298

3 540

Площадь, см-2

20 869

15 257

1258

1800

5 507

3 082

20619

33 388

17 852

6 686

Полуширина, см-1

364

342

46

76

140

87

772

696

395

158

II

Вершина, см-1

466

830

1330

1412

1552

1644

2 610

3 060

3 365

3 550

Площадь, см-2

53 930

23 584

2 700

4100

8 900

3 383

42 175

31508

18229

8 855

Полуширина, см-1

563

443

66

125

138

73

845

481

266

134

III

Вершина, см-1

434

644

866

1333

1401

1533

1634

2 590

3 089

3 485

Площадь, см-2

7430

9284

5 175

600

1000

3 000

1783

21708

18629

13 755

Полуширина, см-1

222

301

240

38

59

126

80

1034

738

469

IV

Вершина, см-1

452

708

900

1336

1399

1541

1635

2 735

3 206

3 497

Площадь, см-2

23 730

11784

4 375

600

700

3 900

2183

32 508

23 329

11055

Полуширина, см-1

345

275

177

33

40

117

64

790

452

215

Заключение

Быстрый щелочной гидролиз (способ IV) приводит к снижению доли внутримицеллярных оловых связей и появлению большого количества межмицеллярных мостиковых связей. По- видимому, в таких условиях идет формирование высокодисперсных оксигидратов с низкой упорядоченностью.

Сверхмедленный гидролиз (способ III) приводит к формированию гелей с высокой упорядоченностью внутри полимерных агрегатов, но с низкой межмицеллярной сшивкой (низкая доля межмицеллярных оловых мостиковых связей).

Способ медленного гидролиза с облучением (I) создает условия для перестройки внутренней структуры агрегатов. Об этом свидетельствует снижение доли внутримицеллярных мостиковых связей мостиковых ол-связей по сравнению со способом II и максимальное содержание оксо- связей в образце.

Применение ОП-Ю (способ П) снижает долю мостиковых оксосвязей, доля связей Zr=0 максимальная по сравнению с остальными способами. Одновременно наблюдается максимальное содержание внутримицеллярных мостиковых ол-связей. По-видимому, формируется высокопористая структура с высокой внутренней упорядоченностью агрегатов, что благоприятствует высокой сорбционной активности оксигидроксидов, синтезированных данным способом.

Работа выполнена при финансовой поддержке РФФИ и Правительства Челябинской области (проект № 07-03-96056).

Список литературы

Фридрихсберг, Д.А. Курс коллоидной химии / Д.А. Фридрихсберг. - М.: Химия, 1984. - 368 с.

Батист, А.В. Влияние электромагнитного излучения видимого и ультрафиолетового диапазонов на структурообразование оксигидратов циркония, иттрия и лантана: дис.... канд. хим. наук / А.В. Батист. - Челябинск, 2007. - 180 с.

Сухарев, Ю.И. / Ю.И. Сухарев, В.В. Авдин, А.А. Лымарь, В.А. Потёмкин // Журн. физ. химии. - 2004. - Т. 78, №7. - С. 1192-1197.

Накамото, К. ИК-спектры и спектры КР неорганических и координационных соединений / К. Накамото. - М.: Мир, 1991. - 536 с.

Несмелова, Л.И. Контур спектральной линии и межмолекулярное взаимодействие / Л.И. Несмелова, О.Б. Родимова, С.Д. Творогов. - Новосибирск: Наука, 1986. - 216 с.

Беллами, Л. Новые данные по ИК спектрам сложных молекул / Л. Беллами. - М.: Мир, 1971.-318с.

Кузнецова, Т.Ф. / Т.Ф. Кузнецова, С.И. Еременко, Г.С. Лемешонок // Неорг. мат-лы. - 1998. - Т. 34, № 5. - С. 571-574.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya18:49:34 01 сентября 2019
.
.18:49:33 01 сентября 2019
.
.18:49:33 01 сентября 2019
.
.18:49:32 01 сентября 2019
.
.18:49:31 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Реферат: Изучение структурных особенностей цирконогелей квантово-химическим и ИК-спектроскопическим методами

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(238008)
Комментарии (3224)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
