Реферат: Построение местных сетей связи

Название: Построение местных сетей связи
Раздел: Рефераты по информатике
Тип: реферат Добавлен 09:46:05 01 апреля 2007 Похожие работы
Просмотров: 2805 Комментариев: 7 Оценило: 5 человек Средний балл: 3.6 Оценка: неизвестно     Скачать

ВВЕДЕНИЕ

Средства электрической связи обеспечивают тесное взаимодействие отрас-

экономики, а также общение людей в области культуры и быта. При этом рас

стояния не влияют на активность взаимодействия. Особое место в комплексе

средств электрической связи занимает телефонная связь как самый оператив-

ный и самый массовый вид связи. В нашей стране телефонная связь объедине

на в единый комплекс – Общегосударственную автоматически коммутируе-

мую телефонную сеть (ОАКТС), которая является составной частью Единой

автоматизированной сети связи страны (ЕАСС).

Основой ЕАСС служит первичная сеть, представляющая собой совокуп-

ность сетевых узлов, сетевых станций и линий передачи, образующая сеть ти

повых каналов передачи и типовых групповых трактов в ЕАСС. На базе пер-

вичной сети ЕАСС оганизуются вторичные сети связи. Они представляют со-

бой совокупность коммутационных станций, узлов коммутации, оконечных

абонентских аппаратов и каналов вторичной сети, организованных на базе ка

налов передачи первичной сети ЕАСС.

Вторичная сеть характеризуется видом передаваемых сообщений, спосо-

бом установления соединения, типом каналов, скоростью установления соеди

нения и надёжностью. Одной из вторичных сетей ЕАСС является ОАКТС. Она предназначена для передачи телефонных разговоров а при замене теле-

фонных аппаратов специальными оконечными устройствами – для передачи

дискретной информации, а также факсимильных сообщений.

Общегосударственная автоматически коммутируемая телефонная сеть сос-

тоит из местных сетей (ГТС и СТС), зоновых сетей ЗТС, и междугородной те

лефонной сети.

Зоновая сеть состоит из местных телефонных сетей, расположенных на тер

ритории зоны и внутризоновой телефонной сети. Последняя представляет со-

бой совокупность расположенных на территории зоны автоматических меж-

дугородных телефонных станций (АМТС), зоновых телефонных узлов, а так-

же соединительных и заказно-соединительных линий, связывающих их меж-

ду собой и местными сетями. В соотвествии с принятой для ОАКТС систе-

мой нумерации каждая зоновая сеть имеет присвоенный ей трёхзначный код АВС. Зоновый номер линии абонента состоит из семи знаков: двузначного ко

да стотысячной группы ab и пятизначного номера в линии абонента в стоты-

сячной группе abxxxxx. Междугородный номер линии абонента состоит из де

сяти знаков: трёхзначного кода зоны и семизначного зонового номера

ABCabxxxxx.

1. СХЕМА ОРГАНИЗАЦИИ СВЯЗИ НА СТС

Под связью в сельской местности понимается система электросвязи орга-

низуемая в пределах сельского административного района. Она подразделя-

ется на: связь общего пользования, внутрипроизводственную связь сельско-

хозяйственных предприятий, учрежденческо-производственную связь мини-

стерств и ведомств, промышленных и строительных предприятий.

В соответствии с этим в каждом сельском административном районе стро-

ятся:

сеть телефонной связи общего пользования (СТС), предназначенная для осуществления телефонной связи между любыми абонентами этой сети в пре

делах сельского административного района, а также для выхода абонентов на

зоновую и междугородную телефонные сети;

сети внутрипроизводственной телефонной связи (ВПТС), предназначенные

для осуществления телефонной связи в пределах отдельных сельскохозяйст-

венных предприятий и выхода части абонентов ВПТС на телефонную сеть об

щего пользования;

сети диспечерской телефонной связи (ДТС), предназначенные для осуще-

ствления оперативно-командной телефонной связи в пределах отдельных сельскохозяйственных предприятий;

сети учрежденческо-производственной телефонной связи (УПТС), предна

значенные для осуществления административно-хозяйственной и производ-

ственно-технологической телефонной связи абонентов промышленных и строительных предприятий и для выхода части абонентов УПТС на сеть об-

щего пользования.

Для обеспечения телефонной связью учреждений и предприятий не имею-

щих УПТС, используется свободная ёмкость существующих сельских стан-

ций либо производится их расширение. Если в сельском населённом пункте

имеется УПТС но нет сельской телефонной станции, то абоненты включают-

ся в УПТС. Строительство УПТС допускается только для крупных предпри-

ятий и отдельных ведомств: железных дорог, пароходств, газо- и нефтепрово

дов.

В состав СТС не входят расположенные на территории сельского админи-

стративного района телефонные сети выделенных городов областного (крае-

вого) подчинения. Сельские телефонные сети имеют ряд особенностей во многом определяющихпринцип построения этих сетей. Как правило, СТС

охватывают значительную территорию с меньшей , чем в городах телефон-

ной плотностью и неравномерным распределением абонентов по территории.

Это приводит к необходимости использования на сельских сетях телефонных

станций малой ёмкости и к строительству межстанционных линий большой

длины при малом числе линий в пучках. Абонентские линии на СТС имеют

значительно большую протяжённость, чем на ГТС. Эти особенности обуслав-

ливают более высокие, чем на ГТС, капитальные затраты и эксплуатацион-

ные расходы по линейным сооружениям на один номер станционной ёмкос-

ти.

Для повышения использования соединительных линий необходимо:

строить сельские телефонные сети радиальным и радиально-узловым спо-

собами с целью укрупнения пучков межстанционных соединительных линий;

использовать линии двустороннего действия и малоканальные системы пе-

редачи;

увеличить нормы допустимых потерь сообщения по сравнению с нормами

потерь на ГТС;

использовать одни и те же линии для установления как местных так и меж-

дугородных соединений.

Перечисленные выше особенности сельской телефонной связи определили

принципы построения СТС. Из-за большой территории, охватываемой одной

сельской телефонной сетью, непосредственное включение всех абонентских линий в одну или несколько станций расположенных в райцентре экономиче

ски не оправдано. Поэтому на СТС применяют районирование и узлообразо-

вание с различной степенью децентрализации станционного обрудования.

На СТС различают станции следующих видов: центральные (ЦС), узловые

(УС), и оконечные (ОС). Центральная станция, расположенная в райцентре,

является основным коммутационным узлом СТС и одновременно выполняет

функции телефонной станции райцентра. В узловые станции, расположенные в любом населённом пункте сельского района, включаются соединительные

линии от оконечных станций, отнесённых к одному узловому району. Оконеч

ные станции расположены в любом из населённых пунктов сельского района.

Соединительные линии от ОС в зависимости от способа построения сети

включаются в ЦС или УС. При радиальном способе построения сети все ОС

включаются непосредственно в ЦС. При этом обеспечивается минимальное

затухание телефонного тракта между абонентами разных станций, упрощает-

ся станционное обрудование и ускоряется процесс установления соединения.

При радиально-узловом принципе построения СТС оконечные станции под-

ключаются к ближайшим УС. Этот способ позволяет укрупнить пучки соеди-

нительных линий с цельюлучшего их использования и применяется при усло-

вии технико-экономической целесообразности узлообразования. На реальных

сетях рассмотренные способы обычно комбинируются в зависимости от кон-

кретных условий: размещения станций на территории района, его площади, ёмкости станций.

В данной курсовой работе задан радиально-узловой способ построения се-

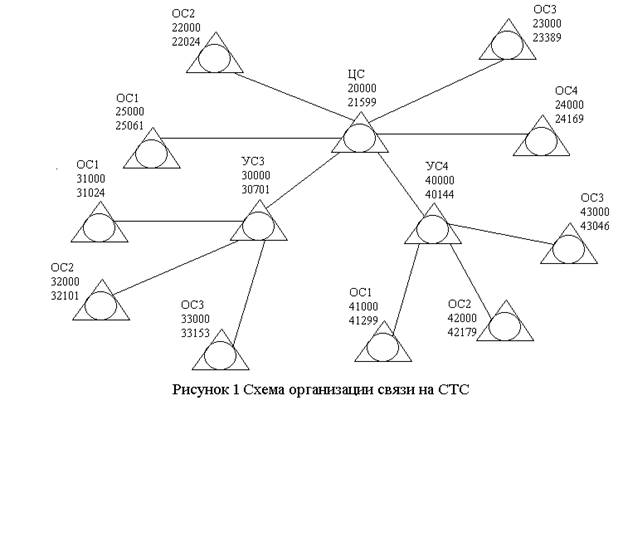

ти. Схема организации связи приведена на рисунке 1.

2. РАЗРАБОТКА СИСТЕМЫ НУМЕРАЦИИ НА СЕТИ

На сельских телефонных сетях могут применятся открытая и закрытая сис-

темы нумерации.

При открытой системе нумерации с индексом выхода внутристанционный

номер зависит от ёмкости АТС и может содержать от двух до пяти знаков. Для выхода на сеть района выхода на сеть района абонент вначале набирает

индекс выхода, а затем – пятизначный номер линии вызываемого абонента.

Индекс выхода не входит в значность номера, а набирается сверх абонентско

го номера. При связи от абонентов ЦС и при внешней связи от абонентов АТСК-100/2000 независимо от назначения станции индекс выхода не набира-

ется. Практически на сетях оборудованных станциями АТСК-100/2000 и АТС

К-50/200, индекс выхода должны набирать только абоненты станций К-50/200

на которых использованы трёхзначные абонентские регистры. Индексом вы-

хода на сеть района принята цифра «9». Вызов спецслужб района осуществля

ется набором этого индекса, а затем номера спецслужбы 01—09; вызов АМТС

набором индекса «9», а затем индекса выхода на АМТС.

При открытой системе нумерации без индекса выхода на сеть района внут-

ристанционная связь на всех станциях СТС, за исключением ЦС, осуществля

ется набором сокращённых трёхзначных номеров. Внутристанционная связь

абонентов ЦС и межстанционная связь всех АТС сети осуществляется набо-

ром пятизначных номеров без набора индекса выхода на сеть района. Для вы

зова спецслужб райцентра абоненты всех станций сети набирают сокращен-

ные номера спецслужб 01—09, а для выхода на АМТС – индекс «8».

Закрытую систему нумерации можно применять на телефонных сетях , обо

рудованных сельскими АТС с пятизначными абонентскими регистрами. Таки

ми станциями являются АТСК-100/2000, АТСК-100/2000У и АТСК-50/200М.

Станция АТСК-50/200 поступает на эксплуатацию с трёхзначными абонент-

скими регистрами. Но на стативах абонентского оборудования станции име-

ются свободные места для установки вторых плат абонентских регитров. Ес-

ли платы установить то регистры становяться пятизначными.

При закрытой системе нумерации как внутристанционные так и межстан-

ционные соединения в пределах СТС осуществляются набором пятизначного

номера линии вызываемого абонента, вызов спецслужб – набором сокращен-

ных номеров 01 – 09, а внутризоновая и междугородная автоматическая связь

осуществляется набором индекса выхода на АМТС (цифры «8») и, после про-

слушивания акустического сигнала, зонового или междугороднего номера.

Независимо от выбранной системы нумерации на сети внутристанционная

нумерация нумерация на ЦС должна быть выравнена до пятизначной. В на-

стоящее время на СТС используется в основном открытая система нумера-

ции с индексом выхода. По мере роста ёмкости сети необходимо осуществ-

лять переход к закрытой или единой системе нумерации.

Исходя из этих соображений (простота и однозначность набора номера, со-

ответствие современным требованиям) в разрабатываемой сельской сети свя-зи применена закрытая система нумерации (рисунок 1). При этом следует отметить, что все станции АТСК-50/200 являются модернизированными, т.е.

имеют пятизначные абонентские регистры.

3. ОПРЕДЕЛЕНИЕ МОНТИРОВАННОЙ И ЗАДЕЙСТВО

ВОВАННОЙ ЁМКОСТИ СЕТИ

Монтированная и задействованная ёмкость всей сети складывается из мон-

тированной и задействованной ёмкости всех станций сети. Поэтому для опре

деления монтированной ёмкости необходимо монтированные ёмкости стан-

ций:

М=Мцс+Мос1+Мос2+Мос3+Мос4+Мус1+Мос1+Мос2+Мос3+Мус2+Мос1+Мос2+Мос3 =

=1800+100+50+400+200+800+50+150+200+200+400+200+50 = 4600 номеров.

Задействованная ёмкость определяется как сумма задействованных ёмкостей

каждой станции сети:

З=Зцс+Зос1+Зос2+Зос3+Зос4+Зус1+Зос1+Зос2+Зос3+Зус2+Зос1+Зос2+Зос3 =

=1600+62+25+390+170+702+25+102+154+145+300+180+47=3902 номеров.

Из рассчётов видно, что в данную сельскую телефонную сеть можно дополни-

тельно включить М-З=4600-3902=698 номеров.

4. СТРУКТУРНАЯ СХЕМА АТСК-100/2000

Центральная станция СТС устанавливается в районном центре и обеспечи-

вает внутристанционную связь абонентов данного райцентра, связь этих або-

нентов со всеми абонентами СТС, с МТС, спецслужбами, абонентами УАТС,

а также обеспечивает все виды транзитной связи абонентов ОС, УС и УАТС,

включённых в центральную станцию. В зависимости от ёмкости всей сети и ёмкости сети в райцентре ЦС системы АТСК-100/2000 может быть построена

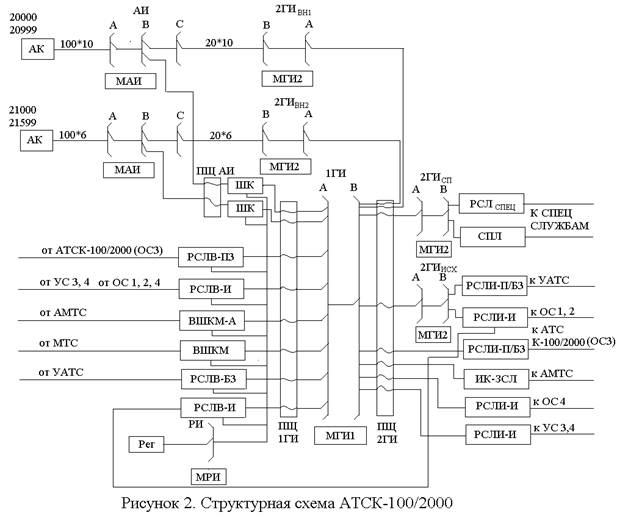

с одной или двумя ступенями группового искания. На рисунке 2 приведена структурная схема ЦС системы АТСК-100/2000 с двумя ступенями ГИ, обес-

печивающая все виды сельской телефонной связи.

На существующих сетях связь между центральными, узловыми, оконечны-

ми станциями организуется по физическим двухпроводным линиям и по кана

лам ТЧ систем передачи. Каждая линия оборудуется индуктивным комплек-

том реле РСЛИ-И или РСЛВ-И в зависимости от назначения линии – исходя-

щая, входящая.

Связь с УАТС организуется по трёхпроводным физическим линиям, обору

дованными комплектами РСЛИ-П/Б3 для исходящей связи и комплектами

РСЛВ-Б3 для входящей связи. Связь с однотипными станциями организуется

по трёхпроводным физическим линиям оборудованными комплектами РСЛИ-П/Б3 и РСЛВ-П3.

Входящие трёхпроводные СЛМ от АМТС или каналов входящей полуавто-

матики включаются через комплекты ВШКМ-А. Этот комплект передаёт фун

кциональные сигналы батарейными импульсами с использованием декадного

кода. Исходящая медугородная связь осуществляется через исходящие комп-

лекты заказно-соединительных линий (ИК-ЗСЛ). Связь абонентов со спецслуж

бами осуществляется по двухпроводным соединительным линиям, оборудо-

ванным комплектами РСЛспец через ступень 2ГИСП.

Входящие линии блока АИ объединяются в направления запараллеливанием

линий соответствующих выходов блоков ГИ второй ступени. Для включения

сотенных блоков АИ используется направление с доступностью D = 20. Так

как ёмкость данной станции составляет 1600 номеров, то число направлений

равно 16.

Ступень 2ГИ, обеспечивающая внутристанционную связь разделена на две

части: 2ГИвн1, которая обеспечивает связь для первой тысячи абонентов и 2ГИвн2, обеспечивающая связь для оставшихся шестисот абонентов.

Ступень 2ГИ обеспечивающая исходящую связь абонентов центральной

станции также разделена на две части: 2ГИсп для связи со спецслужбами и

2ГИисх для связи с абонентами учрежденческих АТС и оконечными станци-

ями 1 и 2 (ОС-21 и ОС-22 соответственно на рисунке 1). Связь с оконечной

станцией 4 (ОС-24) и двумя узловыми станциями (УС-30 и УС-40) осуществ-

ляется через ступень 1ГИ и комплекты РСЛИ-И. Связь с ОС-3 (ОС-23) осу-

ществляется через ступень 1ГИ и комплект РСЛИ-П/Б3, так как ОС-23 – ста

нция системы АТСК-100/2000.

Входящая связь от абонентов вышеперечисленных станций осуществляет-

ся через соответсвующие комплекты соединительных линий (РСЛИ-П3/Б3,

РСЛИ-И, ВШКМ, ВШКМ-А), включенных на вход ступени 1ГИ.

Кроме этого в состав станции входят блок АИ и ступень РИ. В функции ре-

гистра входит приём номера вызываемого абонента и передача его на ступе-

ни АИ и ГИ для установления соединения. О функциях блока АИ и его струк-

туре будет сказано дальше.

5. РАСЧЁТ БЛОКА АИ

Ступень АИ представляет собой комбинированную ступень, выполняю-

щую функцию предварительного искания при исходящей связи и линейного искания при входящей связи. Блок Аи рассчитан на включение 100 абонентс-

ких линий, что позволяет строить станции средней ёмкости, кратные 100. Он строится для исходящей связи подвухзвенной схеме (звенья А, В), а для вхо-

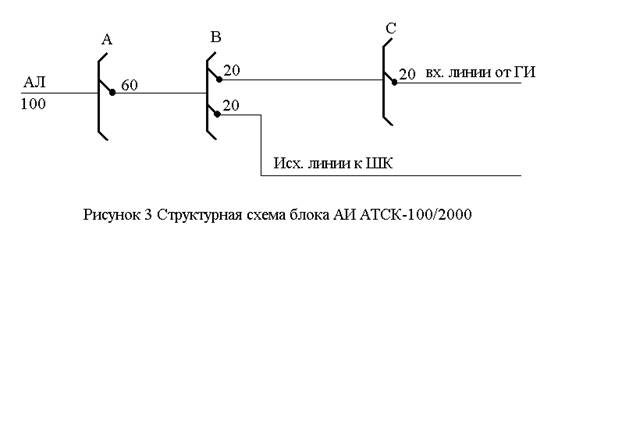

дящей связи по трёхзвенной (А, В, и С). Структурная схема блока АИ приве-

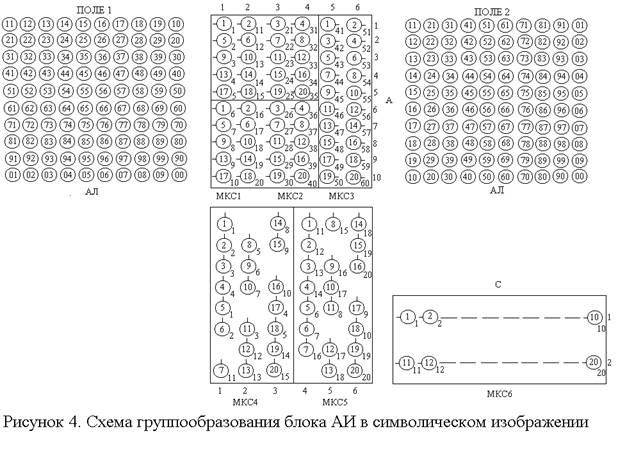

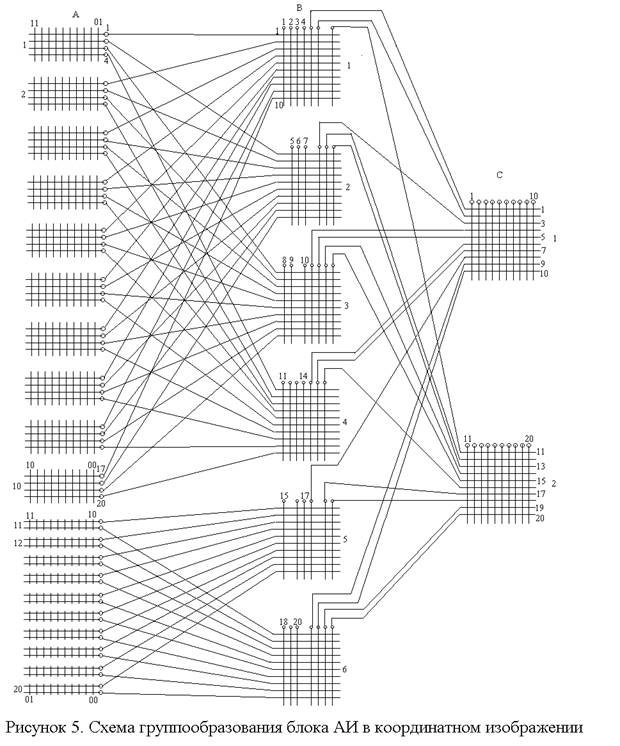

дена на рисунке 3, а схемы этого блока в символическом и сеточном изобра-

жении при транспонированном включении приведены на рисунках 4 и 5. Блок

АИ построен с применением МКС 20*10*6. В данной курсовой работе необ-

ходимо определить коммутационные параметры данного блока, т. е. число

МКС и коммутаторов на каждом звене, а также количество входов в один ком-

мутатор каждого звена.

Число МКС рассчитывается по следующей формуле:

МКС = V/n1 (1)

где V – число линий, включенных в выходы звена;

n1 – число входов выбранного МКС.

Количество коммутаторов на звене рассчитывается по следующей формуле:

К = N/m1 (2)

где N – число линий, включенных во входы звена;

m1 – число выходов выбранного МКС.

Число входов в один коммутатор звена определяется следующим образом:

n = V/K (3)

Теперь, зная параметры блока АИ (рисунок 3), и зная параметры МКС мож-

но определить коммутационные параметры блока АИ.

Звено А

Определим число МКС:

МКСА = 60/20 = 3

Число коммутаторов на звене А равно:

КА = 200/10 = 20

В данном случае число входящих в звено линий равно 200 из-за транспони-

рованного включения абонентских линий, которые являются входными для

звена А. При нетранспонированном включении АЛ число коммутаторов рав-

но 10 (число АЛ равно 100).

Число входов коммутаторов звена А

nА = 60/20 = 3,

но в действительности коммутаторы звена А имеют разное количество выхо-

дов, а именно 20 коммутаторов поделены на 2 группы по 10 коммутаторов в

каждой с числом выходов 4 и 2.

Звено В

Число МКС на звене В:

МКСВ = 40/20 = 2

Число коммутаторов назвене В равно:

КВ = 60/10 = 6

Число входов в коммутаторе звена В:

nВ = 40/6 = 7,6,7 ; 7,6,7 (МКС-4 и МКС-5 соответственно)

Звено С

Число МКС на звене С:

МКСС = 20/20 = 1

Число коммутаторов на звене С:

КС = 20/10 = 2

Число входов коммутатора звена С:

nC = 20/2 = 10

Как видно из приведённой схемы блока АИ на рисунке 4, три МКС звена А

образуют 20 коммутаторов, в поля которых включены абонентские линии с нумерацией от 11 до 00.

Для более равномерного использования ПЛ между звеньями А и В в блоке АИ станции использовано простое транспонированное включение абонентс-

ких линий. Сущность такого включения состоит в том, что МКС звена А под-

разделяются на две группы: вертикали МКС1 (А) и МКС2 (А) составляют од-

ну группу, а вертикали МКС3 (А) – вторую группу. В МКС1 и МКС2 абонент

ские линии в поле четырёх вертикалей включены так, что в их номере одина-

ковой остаётся цифра десятков (поле 1), а в МКС3 – цифра единиц (поле 2). При таком включении каждой абонентской линии будут доступны шесть ПЛ между звеньями А и В. Например для линии с номером 11 будут доступны промежуточные линии 1 – 4 в МКС1 и ПЛ 1, 2 в МКС3.

В то же время для группы из 10 АЛ например 11 – 01 будут доступны по полю 1 ПЛ с номерами 1 – 4 через МКС1 и МКС2 и все 20 ПЛ по полю 2 че-

рез МКС3, т. е. всего 24 промежуточных линии. Без транспонированного вклю-

чения каждой группе из десяти абонентских линий были доступны только шесть ПЛ. Таким образом транспонированное включение повышает пропуск-

ную способность блока и обеспечивает более равномерное использование ПЛ между звеньями. На звене В МКС 4 и 5 разбиты на шесть коммутаторов – по три на каждом МКС. Так вертикали 1 – 7 МКС4 (В) образуют коммутатор 1 звена В, вертикали 8 – 13 – коммутатор 2 и т. д. В выходы коммутаторов зве-

на В включены 60 ПЛ от звена А.

В вертикали обоих МКС звена В включены 20 исходящих линий к 1ГИ и 20 ПЛ между звеньями В и С – по десять исходящих линий и десять ПЛ в каждый МКС. Такое включение надёжность работы блока в целом. Так при отказе одного из МКС звена В сохраняется возможность осуществления как исходящей так и входящей связи.

На звене С МКС6 используется в режиме двух коммутаторов по десять вер-

тикалей в каждом коммутаторе. В поле каждого коммутатора звена С включе-

ны по десять вертикалей звена В, а также по одной или по две вертикали каж-

дого коммутатора.

Таким образом между звеньями В и С образуется 20 ПЛ. В вертикали звена С включаются 20 входящих линий, причём каждой группе в десять входящих линий звена С доступны десять независимых ПЛ.

Как видно из рисунка 4 блок АИ построен с использованием транспониро-

ванного включения абонентских линий. Это сделано для уменьшения вероят-

ности возникновения внутренних блокировок. Внутренняя блокировка – сос-

тояние, при котором возникают потери сообщений из-за занятости ПЛ между звеньями коммутационного блока. Рассмотрим процесс возникновения внут-

ренней блокировки. Для этого представим что на рисунке 4 изображен блок АИ без транспонированного включения (нет второго поля абонентских ли-

ний). Тогда три МКС звена А будут разбиты на десять независимых коммута-

торов. Пусть в какой-то момент времени на блок АИ поступит вызов от або-

нента включенного в 11 АЛ. Этот вызов может занять одну из 6 ПЛ между звеньями А и В. Следовательно, для вызова по 12 АЛ будет доступно 5 ПЛ, для вызова по 13 АЛ – 4 промлинии и т. д. Таким образом видно, что при та-

ком постепенном занятии промлиний вызов по 17 АЛ не будет обслужен по причине занятости ПЛ между звеньями А и В, т. е. по причине внутренней блокировки. С понятием внутренней блокировки тесно связано понятие пере-

менной доступности. Переменная доступность – зависимость между числом свободных промежуточных линий между звеньями коммутационного блока и нагрузкой, поступающей на этот блок (чем больше поступающая нагрузка тем меньше доступность). Можно сказать, что переменная доступность яв-

ляется причиной внутренних блокировок. Пример переменной доступности приведён выше при описании внутренней блокировки: при поступлении каж-

дого следующего вызова число доступных промлиний уменьшалось на едини-

цу.

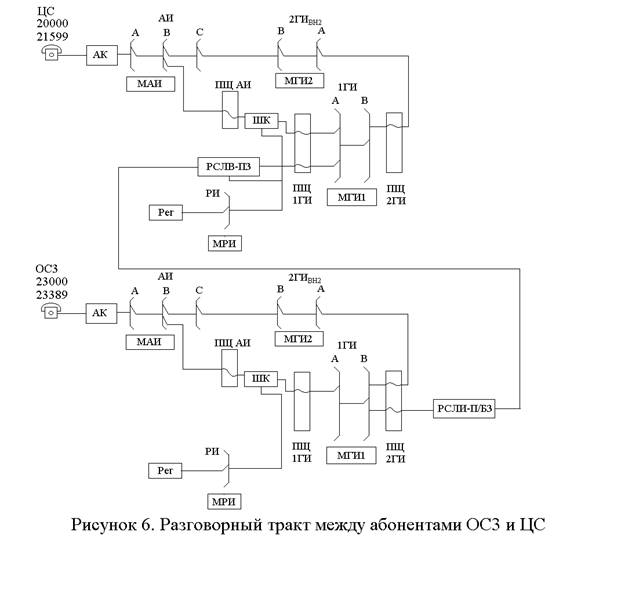

6. РАЗГОВОРНЫЙ ТРАКТ

В соответствии с заданием в данной курсовой работе необходимо описать установление соединеия между абонентами двух станций заданной сети. В данном случае этими двумя станциями являются ОС3 и ЦС.

При снятии абонентом ОС3 микротелефонной трубки в АК срабатывает ли-

нейное реле и происходит занятие МАИ. Маркёр определяет номер линии вызывающего абонента, а затем осуществляет обусловленное свободное ис-

кание ШК, для которого в момент пробы есть свободный регистр. После включения цепей выбирающих и удерживающих электромагнитов МКС в звеньях А и В ступени АИ маркёр освобождается а питание удерживающих электромагнитов осуществляется из ШК.

К занявшемуся ШК с помощью МРИ подключается свободный регистр. После этого маркёр освобождается а питание удерживающего электромагни-

та ступени РИ обеспечивается из регистра. Вызывающему абоненту посыла-

ется сигнал «Ответ станции» из регистра. При наборе номера линии вызывае-

мого абонента все цифры номера принимаются и фиксируются регистром. С момента поступления первого импульса последней серии регистр передаёт сигнал на вход блока 1ГИ через ШК для того, чтобы МГИ подключился к за-

нявшемуся входу. Затем из регистра в МГИ передаётся первая цифра номера

(в данном случае – 2) по которой МГИ не может определить характер соеди-

нения (внутристанционное или исходящее), так как нумерация сразу пяти станций начинается с цифры 2. Поэтому МГИ запрашивает вторую цифру номера, по которой определяет, что соединение исходящее и выбирает сво-

бодную соединительную линию в комплекте РСЛИ-П/Б3. После подключе-

ния соединительной линии МГИ передаёт в регистр сигнал о режиме даль-

нейшей работы, а также о числе знаков, которые следует передать к вызван-

ной станции, и отключается. Поскольку вызванная центральная станция так-

же как и ОС3 является станцией системы АТСК-100/2000 то передача к ней информации из регистра происходит полярно-числовым кодом. Эта инфор-

мация (номер вызываемого абонента) через комплект РСЛВ-П3 поступает на вход ступени 1ГИ. Переданный номер содержит четыре цифры, которые не-

обходимы для установления соединения.

Рассматриваемая ЦС имеет две ступени 2ГИВН. При таком построении для входящей связи все абонентские линии разбиваются на тысячные абонентс-

кие группы, каждую из которых обслуживает отдельная группа 2ГИВН. Вы-

бор направления к таким группам производится по цифре тысяч. Следователь-

но первый знак пришедшего четырёхзначного номера является кодом для вы-

бора направления к 2ГИВН. Выбрав направление к группе блоков 2ГИВН, обс-

луживающих тысячу абонентов, в число которых входит вызываемый абонент

МГИ осуществляет обусловленное искание выхода в этом направлении. Так как группа 2ГИВН обслуживает только одну тысячную абонентскую группу, то для дальнейшего установления соединения необходимы последние три знака

номера.

По третьему знаку (цифра сотен) маркёр блока 2ГИВН находит нужный со-

тенный блок АИ и устанавливает с ним соединение. Последние два знака но-

мера (цифры десятков и единиц) передаются в МАИ. Получив информацию о линии вызываемого абонента, МАИ вначале находит свободный путь от вхо-

да, на который поступил вызов, к АК вызываемого абонента. Затем включа-

ются электромагниты: выбирающие на звеньях А, В и С и удерживающие на

звеньях А и В. К образовавшемуся тракту подключается устройство пробы АЛ, различающее три состояния абонентской линии: абонент свободен, або-

нент занят местным соединением или его аппарат заблокирован со стороны спаренного аппарата. В первом случае соединение завершается путём вклю-

чения удерживающего электромагнита в МКС звена С. После отбоя со сторо-

ны любого абонента все групповые устройства и приборы обеих станций ос-

вобождаются, а второму абоненту, задерживающему отбой из его АК посы-

лается сигнал «Занято».

Структурная схема разговорного тракта между абонентом ОС3 и абонен-

том ЦС приведена на рисунке 6.

ЗАДАНИЕ

На курсовую работу по АК студенту 3 курса

Тип сети – СТС

Таблица 1

Назначение и система АТС Монтированная ёмкость Задействованная ёмкость
ЦС АТСК-100/2000 1800 номеров 1600 номеров
ОС1 АТСК-50/200 100 номеров 62 номера
ОС2 АТСК-50/200 50 номеров 25 номеров
ОС3 АТСК-100/2000 400 номеров 390 номеров
ОС4 АТСК-50/200 200 номеров 170 номеров
УС1 Квант 800 номеров 702 номера
ОС1 АТСК-50/200 50 номеров 25 номеров
ОС2 АТСК-50/200 150 номеров 102 номера
ОС3 АТСК-50/200 200 номеров 154 номера
УС2 АТСК-50/200 200 номеров 145 номеров
ОС1 АТСК-100/2000 400 номеров 300 номеров
ОС2 АТСК-50/200 200 номеров 180 номеров
ОС3 АТСК-50/200 50 номеров 47 номеров

В соответствии с заданием курсовая работа должна включать в себя:

Содержание

Введение

1. Схема организации связи на заданной сети

2. Разработка системы нумерации на заданной сети

3. Определение монтированной и задействованной ёмкости сети

4. Структурная схема ЦС с учётом ёмкости и схемы связи

5. Расчёт коммутационного блока АИ АТСК-100/2000 (изобразить тремя спо-

собами схему блока, описать назначение и функции выполняемые этим бло-

ком, расчёт коммутационных параметров этого блока, суть внутренних блоки-

ровок и переменной доступности)

6. Описание разговорного тракта между абонентами ОС3 и ЦС (схема разго-

ворного тракта, описание установления соединения)

Заключение

Список литературы

Дата выдачи задания: 11 02 2000

Срок сдачи: 03 05 2000

Преподаватель-руководитель курсовой работы:

СОДЕРЖАНИЕ

Введение---------------------------------------------------------------------------------4 стр

1. Схема организации связи на СТС-----------------------------------------------5 стр

2. Разработка системы нумерации на сети---------------------------------------8 стр

3. Определение монтированной и задействованной ёмкости сети---------10 стр

4. Структурная схема АТСК-100/2000-------------------------------------------11 стр

5. Расчёт блока АИ-------------------------------------------------------------------13 стр

6. Разговорный тракт----------------------------------------------------------------18 стр

7. Заключение-------------------------------------------------------------------------21 стр

Список литературы------------------------------------------------------------------22 стр

Министерство РФ по связи и информатизации

Сибирский Государственный Университет Телекоммуникаций и Информатики

Хабаровский филиал

Курсовая работа по автоматической коммутации

Выполнил

Проверил

Хабаровск 2000 г.

ЗАКЛЮЧЕНИЕ

В данной курсовой работе была спроектирована сельская телефонная сеть разработана система нумерации на сети. В ходе работы были развиты и зак-

реплены навыки по проектированию телефонных сетей, расчёту коммутаци-

онного оборудования, рассмотрен и проанализирован процесс установления межстанционного соединения.

При проектировании СТС была рассмотрена схема организации связи на сети, определена монтированная и задействованная ёмкость сети. При расчё-

те коммутационного блока АИ была проанализирована и определена сущность

и причина внутренних блокировок.

Приобретённые навыки по проектированию телефонных сетей и расчёту коммутационного оборудования несомненно окажут помощь в дальнейшей работе в сфере электрической связи.

СПИСОК ЛИТЕРАТУРЫ

1. Босенко В. Г., Максимов Г. З. «Автоматические телефонные станции сель-

ской связи» М., Радио и связь 1981

2. Максимов Г. З. и др. «Проектирование станционных сооружений сельских

телефонных сетей» М., Радио и связь 1989

3. Иванова О. Н. и др. «Автоматические системы коммутации» М., Связь 1978

4. Атливаник Л. Я. и др. «Проектирование сельских автоматизированных те-

лефонных сетей» М., Связь 1975

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:06:08 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:36:05 24 ноября 2015
редиска!
Доктор Ватсон14:13:02 09 марта 2010
редиска!
Доктор Ватсон14:12:31 09 марта 2010Оценка: 2 - Плохо
Старина то какая... Жаль картинки нечёткие, а то был бы историческим документом. Кстати, сейчас система нумерации изменилась - см. Приказ Мининформсвязи от 17.11.2006 № 142
JK14:54:34 07 июля 2009

Смотреть все комментарии (7)
Работы, похожие на Реферат: Построение местных сетей связи

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151076)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
