Реферат: Методы измерения дальности в РЛС ЗРК

Название: Методы измерения дальности в РЛС ЗРК
Раздел: Рефераты для военной кафедры
Тип: реферат Добавлен 07:27:27 05 октября 2005 Похожие работы
Просмотров: 4626 Комментариев: 4 Оценило: 3 человек Средний балл: 3 Оценка: неизвестно     Скачать

Содержание


Дальность, как параметр движения цели..…..…………………………...

3

Методы измерения дальности……………………………………………...

3

Импульсный метод………...………………………………………….…

3

Частотный метод……………...……………………………………….…

6

Фазовый метод………………………………………………..……….…

7

Заключение……………..………………………………………………….….

9

Список использованной литературы..……………………………………

10


1



Раздел: военная кафедра
ФИО: Стрелков Андрей
Название: Методы измерения дальности в РЛС ЗРК
Вид работы: реферат
Сдавлся: КПИ, осень 1999 г.

Дальность, как параметр движения цели

В задачах ПВО после обнаружения и опознавания цели стоит задача об определении параметров цели. В зависимости от ее решения зенитной управляемой ракете будет выдано соответствующее полетное задание и его корректировка во время следования ракеты к цели. Существуют несколько принятых в радиолокации систем координат. В зависимости от выбора системы координат, будут ставиться задачи об определении тех или иных параметров цели. Например, в земной сферической системе координат параметрами движения являются азимут, угол места, и дальность цели. Здесь дальность цели – это расстояние от РЛС до самой цели. В данной работе коснемся вопроса об измерении дальности. Рассмотрим, какие же на сегодня используются методы для ее определения в РЛС, а так же сущность этих методов.


Методы измерения дальности

Импульсный метод

И
мпульсный метод измерения дальности основывается на определении времени запаздывания характерного изменения амплитуды принимаемого радиолокационного сигнала. Антенна РЛС посылает мощный радиоимпульс, который отражается от цели и ей же и принимается. Т.к. скорость распространения СВЧ сигнала, в виде которого распространяется радиоимпульс, много больше скорости цели, то в хорошем приближении цель можно считать неподвижной. Тогда время, за которое радиосигнал достигнет цели – равняется времени, за которое отраженный сигнал достигнет антенны РЛС – . Т.е.

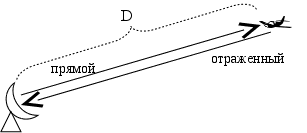

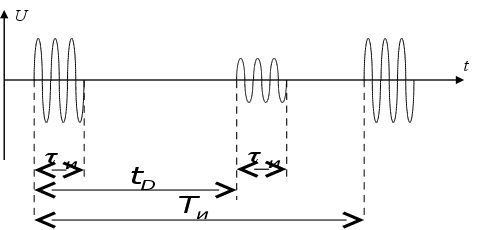

Т.о. сигнал испущенный антенной РЛС вернется на нее в отраженном виде через время . СВЧ сигналы распространяются с постоянной скоростью, поэтому . Мы учли, что скорость распространения СВЧ сигнала в воздухе примерно равна его скорости распространения в вакууме - . Учтем предыдущее выражение, и запишем равенство, определяющее дальность в зависимости от времени запаздывания :

(1.1)

Для того, чтобы постоянно определять дальность, РЛС должна испускать периодическую последовательность импульсов, – работать в импульсном режиме. Проанализированных данных достаточно, чтобы построить общую структурную схему.

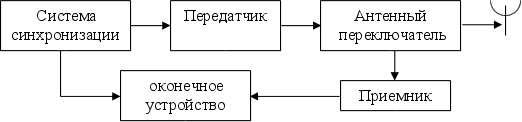

Система синхронизации определяет импульсную работу РЛС. Она формирует видеоимпульсы через постоянные промежутки времени Ти. Ти называют периодом повторения импульса. Т.о. система синхронизации определяет период работы – один цикл определения дальности.

Передатчик включается получив очередной импульс от системы синхронизации и на промежутке времени формирует сигнал требуемой мощности, амплитуды и частоты. называют длительностью импульса.

На протяжении времени длительности импульса антенный переключатель направляет излучаемый сигнал на антенну. Затем переключается на приемник. Т.о. образом до конца периода система “ждет” отраженного сигнала. Заметим, что на переключение антенна затрачивает определенное время .

Приемник выделяет огибающую принятого сигнала и передает на оконечное устройство.

Оконечное устройство обычно выполняется в виде ЭЛТ, на экране которой расстояние между двумя соседними разновысокими пиками соответствует расстоянию до цели. В случае выполнения оконечного устройства на ЭЛТ, система синхронизации управляет работой генератора пилообразного напряжения, который выходит на горизонтально отклоняющую пластину. В то время как сигнал с приемника подается на вертикально отклоняющую.

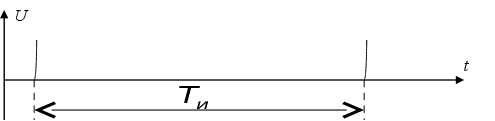

Схематические графики зависимостей на разных структурных элементах будут выглядеть следующим образом:


Система синхронизации.

П

ередатчик

П
риемник


Из равенства (1.1) следует, что tD D. Т.о. выведя последний график на систему индикации (оконечное устройство), и соответствующим об разом проградуировав шкалу, будем иметь непосредственно значение дальности до цели.


Достоинства импульсного метода измерения дальности:

  • возможность построения РЛС с одной антенной;

  • простота индикаторного устройства;

  • удобство измерения дальности нескольких целей;

  • простота излучаемых импульсов, длящихся очень малое время , и принимаемых сигналов;


Недостатки:

  • Необходимость использования больших импульсных мощностей передатчика;

  • невозможность измерения малых дальностей

  • большая мертвая зона


Характеристика недостатков содержится в основных показателях импульсного метода измерения дальности:

Минимальная дальность действия (мертвая зона) импульсной РЛС:

(1.2),

где - время, затрачиваемое на переключение антенны.

Действительно, пока антенна излучает, система не может принимать сигнал.

Предел однозначного отсчета дальности:

(1.3)

Действительно, система “ждет” отраженного сигнала только до наступления момента излучения нового сигнала.

Потенциальная разрешающая способность по дальности:

(1.4)

Действительно, чтобы был скачок напряжения, соответствующий сигналу, отраженному от цели, сначала должен быть спад напряжения. Т.е. две цели можно различить лишь в случае, когда расстояние между ними .

Параметры излучения подбираются по полученным формулам таким способом, чтобы вышеописанные показатели были приемлемыми.

Частотный метод

Частотный метод измерения дальности основан на использовании частотной модуляции излучаемых непрерывных сигналов.

В данном методе за период излучается частота, меняющаяся по линейному закону от до . Т.е. за один период зависимость частоты излучаемого сигнала от времени:

(2.1)

В то время как отраженный сигнал придет промодулированным линейно в момент времени предшествующий настоящему на время задержки . Т.о. частота отраженного сигнала, принятого на РЛС, будет зависеть от времени следующим образом:

(2.2)

Вычитая из (2.1) (2.2), получим выражение для разностной частоты :

(2.3)

Выражая отсюда , и подставляя в (1.1), найдем зависимость дальности от разностной частоты:

о

(2.4)

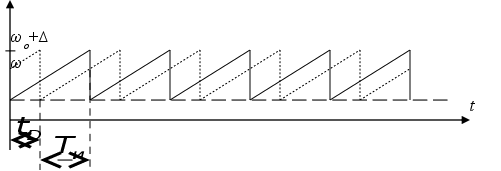

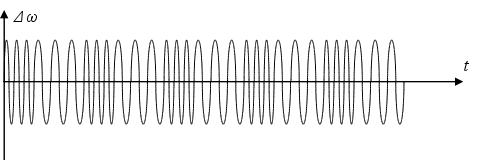

Из графиков видно как определить время запаздывания – по резкой перемене в частоте разностного сигнала. Очевидно также, что в формулу (2.4) надо подставлять значение разностной частоты, полученное на промежутке времени ( tD ; Tи ).

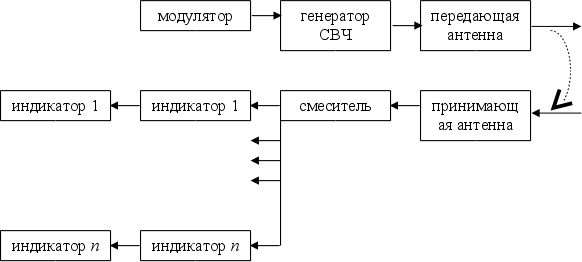

Структурная схема частотного дальномера будет выглядеть следующим образом:




Модулятор формирует модуляцию частоты, вырабатываемой генератором СВЧ. После чего сигнал поступает на передающую антенну. Т.к. сигнал непрерывный, то требуется еще и отдельная принимающая антенна.

На приемник поступают прямой и отраженный сигналы, из которых на смесителе выделяется их разностная частота, значение которой после фильтровки передается на систему индикации.


Достоинства частотного метода измерения дальности:

  • позволяет измерять очень малые дальности;

  • используется маломощный передатчик;


Недостатки:

  • необходимо использование двух антенн;

  • ухудшение чувствительности приемника вследствие просачивания в приемный тракт через антенну излучения передатчика, подверженного случайным изменениям;

  • высокие требования к линейности изменения частоты


Фазовый метод

Фазовый метод измерения дальности основан на измерении разности фаз излученных и принятых радиосигналов.

С
труктурная схема простейшого фазового измерителя дальности выглядит следующим образом:


Генератор ВЧ создает колебания, которые через передающую антенну излучаются во внешнее пространство с соответствующей фазой:

(3.1),

где - начальное значение фазы.

На приемную антенну поступает отраженный сигнал со значением фазы:

(3.2),

где - фазовый сдвиг при отражении, - фазовый сдвиг в цепях РЛС, - эта величина постоянна и ее можно подсчитать экспериментально.

Принятый сигнал усиливается и его фаза вместе с фазой первоначального сигнала, детектируемой на фазовом детекторе, поступает на измеритель выходного напряжения.

Т.е. на измеритель выходного напряжения придет сигнал с разностной фазой, полученной при вычитании из (3.1) (3.2):

(3.3)

Учтем, что . Тогда согласно выражению (1.1) (3.3) запишется в виде:

(3.4)

Большой недостаток в том, что здесь неизвестен фазовый сдвиг отраженного сигнала, который может меняться как угодно, причем существенным способом.

Поскольку , то из (3.4) следует однозначный диапазон измерения дальности:

(3.5)

Т.к. используются ультракороткие волны, то однозначный диапазон измерения дальности порядка единиц метра.

Поэтому на практике используют более сложные схемы, в которых присутствует две и больше частот.

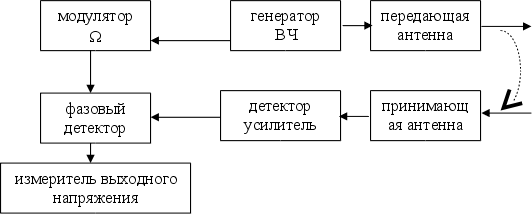

Приведем пример двухчастотного фазового дальномера. Его структурную схему изобразим следующим образом:





Здесь частота определяет фазовые сдвиги, а играет роль переносчика информации.

На модуляторе формируется напряжение:

(3.6)

которое подается на генератор ВЧ, т.о. что напряжение на выходе генератора:

(3.7),

где - коэффициент модуляции.

Принятые сигналы после усиления детектируются, выделяется их огибающая, фаза которой сравнивается с фазой колебаний модулятора.

(3.8)

(3.9)

откуда получаем зависимость дальности от разности фаз:

(3.10)


Теперь при = 1000 с-1, км.

Достоинства фазового метода измерения дальности:

  • маломощное излучение, т.к. генерируются незатухающие колебания;

  • точность не зависит от доплеровского сдвига частоты отражения;

  • достаточно простое устройство


Недостатки:

  • отсутствие разрешения по дальности

  • ухудшение чувствительности приемника вследствие просачивания в приемный тракт через антенну излучения передатчика, подверженного случайным изменениям;


Заключение

В данной работе был приведен обзор основных методов измерения дальности в РЛС ЗРК. Описана их сущность. Как видим, у каждого метода есть свои недостатки и свои преимущества. Для улучшения показателей, характеризующих измерение дальности, используют более сложные схемы, ЛЧМ сигналы. При наличии нескольких станций слежения можно получить значение дальности расчетным путем. В общем, можно сделать заключительный вывод.

Выбор того или иного метода в основе определения такого параметра цели как дальность, зависит от возможных задач РЛС. Поэтому, например, различают РЛС ближнего и дальнего радиуса действия.

9



Список использованной литературы


  1. Г.Б. Белоцерковский «Основы радиолокации и радиолокационные устройства». Москва «Сов. радио» – 1975

  2. «Радиолокационные устройства» под ред. В.В. Григорина-Рябова. Москва «Сов. радио» - 1970

  3. Ю.А. Филькенштейн «Основы радиолокации»

  4. «Теор. основы радиолокации» под ред. В.Е. Дулевича. Москва «Сов. радио» 1978

10


Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:13:09 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:17:02 24 ноября 2015
А ГДЕ СХЕМЫ
19:30:44 10 апреля 2013
Нет схем и чертежей!,
17:08:02 03 мая 2010Оценка: 3 - Средне

Работы, похожие на Реферат: Методы измерения дальности в РЛС ЗРК
Наземный радиолокационный запросчик IЛ24
... Обшив сведения о системах радиолокационного опознавания и режимах их работы Для определения государственной принадлежности объектов, обнаруженных РЛС, ...
передачу запросных сигналов в III и УП диапазонах от задающего генератора к антенне опознавания РЛС, принятых ответных сигналов от антенны опознавания РЛС в приемное устройство ...
Приемное устройство УП д преобразует ответные сигналы на частотах f2 и f3 , модулированные импульсно-временным кодом, усиливает их на промежуточной частоте (в смесителе, УПЧ ...
Раздел: Рефераты для военной кафедры
Тип: реферат Просмотров: 616 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Применение магнетронных генераторов большей мощности в ...
ВВЕДЕНИЕ В связи с развитием авиации, появлением новых высокоскоростных самолетов в настоящее время огромное внимание уделяется вопросам безопасности ...
В реальной РЛС луч антенны имеет конечную ширину в горизонтальной qв и вертикальной .в плоскостях, а зондирующий сигнал - импульс с длительностью и. Поэтому в каждый момент времени ...
При этом будем считать, что РЛС работает в непрерывном режиме, излучая немодулированное синусоидальное колебание частоты f0 , а отражённые сигналы от точек А1 и В1 имеют одинаковые ...
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 3419 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Разработка системы для моделирования радиолокационной обстановки ...
Аннотация Платонов М. В. Система цифрового моделирования радиолокационной обстановки. Челябинск, ЮУрГУ, ЭВМ, 2003, 105 с., 18 ил., библиография ...
1. Радиолокация с пассивным ответом, основанная на том, что излучаемые РЛС колебания - зондирующий сигнал - отражаются от цели и попадают в приемник РЛС в виде отраженного сигнала ...
В импульсных РЛС антенный переключатель содержит разрядники защиты приемника и блокировки передатчика, которые коммутируют антенну либо с передатчиком, либо с приемником.
Раздел: Рефераты по информатике, программированию
Тип: дипломная работа Просмотров: 2975 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Радиолокационный приемник сантиметрового диапазона
Содержание Введение 2 2.Выбор и обоснование функциональной схемы РЛС 3 2.1.Амплитудная моноимпульсная система 4 2.2. Определение параметров сигнала 6 ...
В следящих системах РЛС сопровождения наиболее широко используют методы сравнения сигналов по амплитуде или фазе ВЧ колебаний, принятых на два (и более) разнесённых в пространстве ...
Они должны: обеспечить уменьшение до минимума мощности излучаемого зондирующего импульса просачивающегося на на вход приемника; быть быстродействующими т.к. с увеличением времени ...
Раздел: Рефераты по радиоэлектронике
Тип: реферат Просмотров: 4688 Комментариев: 6 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Устройства генерирования и канализации субмиллиметровых волн
Устройства генерирования и канализации субмиллиметровых волн СОДЕРЖАНИЕ Введение 1. Ламповые и полупроводниковые генераторные приборы ...
... и земной поверхности соответственно [м]; j - ширина диаграммы направленности антенны РЛС [град]; tи - длительность импульса передатчика РЛС [мкс]; D0 - дальность от РЛС до объекта.
Ожидается, что такая аппарату ра с диаметром параболической антенны 1 м, мощностью передатчика 1 Вт и чувствительностью приемника 10-20 Вт/Гц в дождях и туманах может обеспечивать ...
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 1222 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Д74. Самолетные средста РЭБ
АЗАЛИЯ Станция активных скользящих помех СПС-61..66. Групповое средство РЭБ. Назначение: Подавление РЛС ОНЦ в сантиметровом и дециметровом диапазоне ...
Помеховое воздействие: воздействует на канал измерения дальности импульсной РЛС, что привод к ошибкам измерения дальности и нарушения работы канала АСН.
С целью повышения помехового воздействия при подавлении импульсных РЛС и РЛС с квазинепрерывным излучением производится замена принятых импульсных сигналов непрерывными сигналами ...
Раздел: Рефераты для военной кафедры
Тип: реферат Просмотров: 861 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Использование ЛЧМ сигналов при построении приемника радиолокационной ...
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ КУРСОВАЯ РАБОТА по дисциплине: Основы построения РЛС на тему: ИСПОЛЬЗОВАНИЕ ЛЧМ СИГНАЛОВ ПРИ ...
1. Радиолокация с пассивным ответом, основанная на том, что излучаемые электромагнитные колебания (зондирующий сигнал) - отражаются от цели и попадают в приемник РЛС в виде ...
Передатчик "О" формирует мощные когерентно-импульсные сигналы с частотой fо, излучаемые через антенну в пространство для обзора заданной зоны поиска целей и генерирующий сигнал ...
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 3417 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электромагнитное загрязнение окружающей среды
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования УФИМСКИЙ ГОСУДАРСТВЕННЫЙ ...
На расстоянии одной длины волны или меньше от антенны поле может быть достаточно большим, например, на расстоянии 30 м от антенны передатчика мощностью 500 кВт, работающего на ...
К категории "линейный потребитель" следует отнести устройства с медленным нагревом и относительным постоянством потребления энергии: ламповые приемники, электрические плитки, утюги ...
Раздел: Рефераты по экологии
Тип: дипломная работа Просмотров: 7965 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Выбор и обоснование тактико-технических характеристик РЛС. Разработка ...
... университет Теоретические основы радиолокации Выбор и обоснование тактико-технических характеристик РЛС. Разработка структурной схемы Выполнил
Радиолокация с пассивным ответом, основанная на том, что излучаемые РЛС колебания - зондирующий сигнал - отражаются от цели и попадают в приемник РЛС в виде отраженного сигнала.
5 РЛС представляет собой импульсный некогерентный радиолокатор со сканирующей в азимутальной плоскости антенной и индикатором "азимут-дальность".
Раздел: Рефераты по радиоэлектронике
Тип: реферат Просмотров: 14502 Комментариев: 7 Похожие работы
Оценило: 5 человек Средний балл: 3.8 Оценка: неизвестно     Скачать
Обеспечение помехопостановки и помехозащиты технических устройств
РГРТУ Пояснительная записка к курсовому проекту по дисциплине Теоретические основы радиоэлектронной борьбы Студент Ходорченко Виталий Валерьевич ...
Как видно на рис.8, при скоростях сближения с целью, больших скорости самолета, отсутствуют сигналы, отраженные от земли, поэтому при атаке сверху вниз в переднюю полусферу цели ...
Весь интервал однозначной дальности для выбранного периода повторения зондирующих импульсов разбивается на равные интервалы Dp, соответствующие разрешающей способности РЛС по ...
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 1599 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Методы измерения дальности в РЛС ЗРК (4124)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150895)
Комментарии (1842)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
