Курсовая работа: Проектирование электрической части подстанции

Название: Проектирование электрической части подстанции
Раздел: Рефераты по физике
Тип: курсовая работа Добавлен 23:09:55 01 февраля 2011 Похожие работы
Просмотров: 6042 Комментариев: 3 Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РЕСПУБЛИКИ КАЗАХСТАН

Северо-Казахстанский государственный университет им. М. Козыбаева

Факультет энергетики и машиностроения

Кафедра энергетики и приборостроения

КУРСОВАЯ РАБОТА

«Проектирование электрической части подстанции»

Дисциплина

«Электрические станции и подстанции»

АВТОР Зорина Е. Ю

РУКОВОДИТЕЛЬ

Преподаватель Ефимова Г.А.

Петропавловск, 2009г.


Введение

Электрическая энергия является наиболее удобным и дешевым видом энергии. Широкое распространение электрической энергии обусловлено относительной легкостью ее получения, преобразования и возможностью ее передачи на большие расстояния. Огромную роль в системах электроснабжения играют электрические подстанции - электроустановки, предназначенные для преобразования и распределения электроэнергии. Электрическая подстанция — часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения электрического напряжения с использованием трансформаторов. Различают два вида электрической подстанции: распределительная и трансформаторная. Распределительная подстанция работает на одном напряжении и служит узлом для потребителей и других подстанций. На трансформаторной используются трансформаторы для повышения или понижения напряжения. Чаще всего встречаются совмещенные подстанции. Они являются важным звеном в системе электроснабжения. При проектировании подстанции стараются использовать типовые решения, схемы и элементы, что приводит к унификации оборудования подстанции и как следствие к удешевлению обслуживания и проектировочной стоимости. Но на практике, при проектировании подстанции приходится учитывать особенности месторасположения и другие исходные условия.

В данной курсовой работе производиться расчет электрической части подстанции. Для этого производится выбор типа подстанции, определение суммарных мощностей, выбор числа и мощности силовых трансформаторов.

Определение токов нормального и утяжеленного режимов, выбор средств ограничения токов короткого замыкания, сборных шин и электрических аппаратов.


Задание на курсовую работу

Исходные данные

1. Определить суммарные мощности

2. Выбрать тип подстанции

3. Выбрать силовые трансформаторы

4. Определить токи нормального и утяжеленного режима

5. Выбрать средства ограничения токов короткого замыкания

6. Рассчитать токи короткого замыкания

7. Выбрать электрические аппараты

8. Выбрать сборочные шины

9. Выбрать распределительные устройства

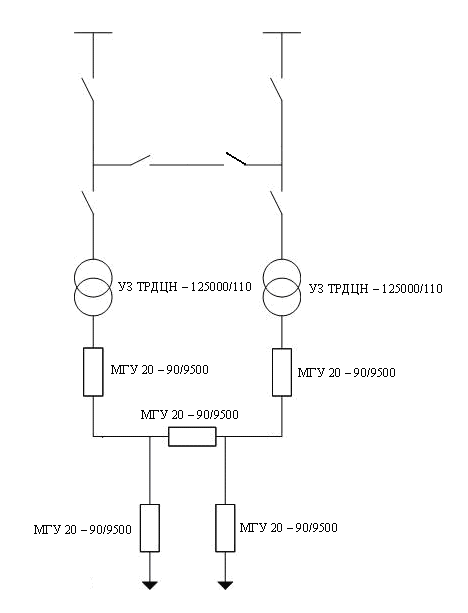

10. Составить схему подстанции

Уменьшение стоимости РУ достигается также сооружением их по типовым проектам, которые разрабатываются ведущими проектами организациями.


1. Определение суммарных мощностей

(3.1.1-3.1.3)


2. Выбор типа подстанции

На основании исходных данных и расчетных показаний, целесообразным является выбор типа подстанции:


3. Определение токов нормального и утяжеленного режимов

Специфическая область применения (С – для систем собственных нужд электростанций, Ж – для электрификации железных дорог);

Номинальная мощность, кВА;

Класс напряжения обмотки ВН, кВ;

Климатическое исполнение;

Категория размещения.

Расчет номинальной мощности позволяет выбрать трансформатор:

Тип: ТРДЦН-125000/110

Потери

I=0.5%

Масса полная 87,5 тонн

Масса масла 22 тонны


3. Проектирование электрической части подстанции

3.1 Определение суммарных мощностей подстанции

Суммарная активная мощность на стороне низкого напряжения (НН):

где – параметры потребителей на стороне НН подстанции,

соответственно число и мощность линий, коэффициент несовпадения

максимумов нагрузки потребителей.

Полная мощность на стороне (НН):

где cosϕ– коэффициент мощности потребителя (НН).

Реактивная мощность на стороне (НН):

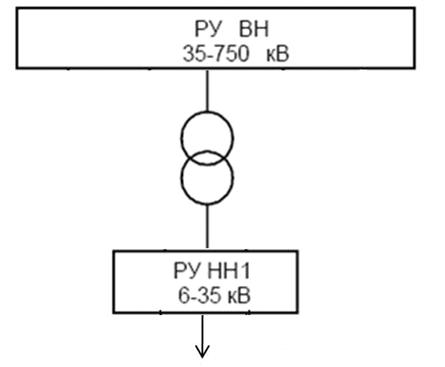

3.2 Выбор типа подстанции

После определения суммарной мощности подстанции выбирается тип подстанции, согласно схеме питающей сети, руководствуясь главными признаками, определяющими тип подстанции. Затем намечаются два варианта электрических схем соединений подстанций, производится выбор числа и мощности трансформаторов и на основании технико-экономического сравнения выбирается оптимальный вариант.

3.3 Выбор числа и мощности силовых трансформаторов

На понижающих подстанциях возможна установка одного, двух и более трансформаторов. Наиболее часто на подстанциях устанавливают два трансформатора или автотрансформатора.В этом случае при правильном выборе мощности трансформаторов обеспечивается надежное электроснабжение потребителей даже при аварийном отключении одного из них.На двухтрансформаторных подстанциях в первые годы эксплуатации, когда нагрузка не достигла расчетной, возможна установка одного трансформатора. В течение этого периода необходимо обеспечить резервирование электроснабжения потребителей по сетям среднего или низшего напряжения. В дальнейшем при увеличении нагрузки до расчетной устанавливается второй трансформатор. Если при установке одного трансформатора обеспечить резервирование по сетям СН и НН нельзя или полная расчетная нагрузка подстанции ожидается раньше чем через 3 года после ввода ее в эксплуатацию, то подстанция сооружается по конечной схеме, т. е. с двумя трансформаторами.

Однотрансформаторные подстанции могут сооружаться для питания неответственных потребителей III категории, если замена поврежденного трансформатора или ремонт его производится в течение не более одних суток.

Сооружение однотрансформаторных подстанций для потребителей II категории допускается при наличии централизованного передвижного трансформаторного резерва или при наличии другого резервного источника питания от сети СН или НН, включаемого вручную или автоматически.

Централизованный трансформаторный резерв широко используется в схемах электроснабжения промышленных предприятий. В этом случае в цехах сооружаются однотрансформаторные подстанции, и предусматривается один резервный трансформатор, который при необходимости может быть установлен на любой цеховой подстанции. То же самое может быть предусмотрено для сетевого района, объединяющего несколько подстанций, связанных подъездными дорогами, состояние которых позволяет в любое время года перевезти резервный трансформатор на любую подстанцию. Сооружение однотрансформаторных подстанций обеспечивает значительную экономию капитальных затрат, но не исключает возможности перерыва электроснабжения, поэтому рекомендуемая предельная мощность таких подстанций при наличии передвижного трансформаторного резерва 16-25 MB-А при ПО кВ, до 6,3 MB А при 35 кВ; 2,5-6,3 MBA при ПО кВ, до 2,5-4,0 MB-А при 35 кВ - при отсутствии передвижного резерва. Установка четырех трансформаторов возможна на подстанциях с двумя средними напряжениями (220/110/35/10 кВ, 500/220/35/10 кВ и др.).

Мощность трансформаторов выбирается по условиям:

при установке одного трансформатора:

при установке двух трансформаторов по

при установке п трансформаторов:

где Smax — наибольшая нагрузка подстанции на расчетный период 5 лет. Трансформаторы, обеспечивают питание всех потребителей в нормальном режиме при оптимальной загрузке трансформаторов 0,6 — 0,7 Sном , а в аварийном режиме оставшийся в работе один трансформатор обеспечивает питание потребителей с учетом допустимой аварийной или систематической перегрузки трансформаторов. При выборе мощности автотрансформаторов, к обмотке НН которых присоединены синхронные компенсаторы, необходимо проверить загрузку общей обмотки автотрансформатора. Трансформаторы и автотрансформаторы с ВН до 500 кВ включительно по возможности выбираются трехфазными.

Группы из однофазных трансформаторов устанавливаются при отсутствии трехфазных трансформаторов соответствующей мощности. При установке одной группы однофазных трансформаторов предусматривается одна резервная фаза. В ряде случаев может оказаться экономичнее применить спаренные трехфазные трансформаторы (автотрансформаторы).

3.4 Определение токов нормального и утяжеленного режимов

Продолжительными режимами работы подстанции являются:

1) нормальный режим, когда цепи силовых трансформаторов (автотрансформаторов) подстанции характеризуются током

2) утяжеленный режим, когда один из силовых трансформаторов отключен, а по цепям другого (других) протекает рабочий максимальный ток.

Определение токов нормального и утяжеленного режимов в цепях НН (6-10 кВ) силовых трансформаторов (автотрансформаторов) подстанции дает возможность наметить тип распределительного устройства (РУ) на стороне НН подстанции.

Если ном I < 3200 А, то РУ может быть выполнено комплектным для внутренней или наружной установки КРУ (Н) с установкой вакуумных или элегазовых выключателей с номинальным током отключения 20 кА или 31,5 кА.

Если 3200 < ном I < 5000 А, то в цепях НН силовых трансформаторов и секционного выключателя устанавливают шкафы КР10-Д10 с выключателем МГГ-10 с ном I = 5000 А, а в цепях отходящих линий шкафы с вакуумными или элегазовыми выключателями на соответствующие номинальные токи. В этом случае намечается РУ – комплектное внутренней установки (КРУ).

Если I > 5000 А, то в цепях силовых трансформаторов и секционного выключателя устанавливают выключатели серии МГУ-20 или другого типа. В этом случае РУ намечается закрытого типа (ЗРУ) с установкой в цепях отходящих линий шкафов КРУ.

3.4 Выбор средств ограничения токов короткого замыкания

Короткими замыканиями (КЗ) называют замыкания между фазами (фазными проводниками электроустановки), замыкания фаз на землю (нулевой провод) в сетях с глухо- и эффективно-заземленными нейтралями, а также витковые замыкания в электрических машинах.

Короткие замыкания возникают при нарушении изоляции электрических цепей. Причины таких нарушений различны: старение и вследствие этого пробой изоляции, набросы на провода линий электропередачи, обрывы проводов с падением на землю, механические повреждения изоляции кабельных линий при земляных работах, удары молнии в линии электропередачи и др.

Чаще всего КЗ происходят через переходное сопротивление, например через сопротивление электрической дуги, возникающей в месте повреждения изоляции. Иногда возникают металлические КЗ без переходного сопротивления. Для упрощения анализа в большинстве случаев при расчете токов КЗ рассматривают металлическое КЗ без учета переходных сопротивлений.

В трехфазных электроустановках возникают трех- и двухфазные КЗ. Кроме того, в трехфазных сетях с глухо - и эффективно-заземленными нейтралями дополнительно могут возникать также одно- и двухфазные КЗ на землю (замыкание двух фаз между собой с одновременным соединением их с землей)

При трехфазном КЗ все фазы электрической сети оказываются в одинаковых условиях, поэтому его называют симметричным. При других видах КЗ фазы сети находятся в разных условиях, в связи, с чем векторные диаграммы токов и напряжений искажены. Такие КЗ называют несимметричными.

Короткие замыкания, как правило, сопровождаются увеличением токов в поврежденных фазах до значений, превосходящих в несколько раз номинальные значения

Протекание токов КЗ приводит к увеличению потерь электроэнергии в проводниках и контактах, что вызывает их повышенный нагрев. Нагрев может ускорить старение и разрушение изоляции, вызвать сваривание и выгорание контактов, потерю механической прочности шин и проводов и т. п. Проводники и аппараты должны без повреждений переносить в течение Обычно это имеет место, когда сопротивление хк превышает сопротивление генератора в 4-6 раз. В этом случае форсировка возбуждения не только компенсирует снижение напряжения на генераторах, но и сообщает дополнительное приращение потоку Ф и ЭДС.

При дальнейшем увеличении электрической удаленности места повреждения ток КЗ уменьшается и короткое замыкание все в меньшей степени влияет на работу генератора.

Удаленной точкой КЗ условно называют такое место в электрической сети, при коротком замыкании в котором ток в генераторах изменяется настолько незначительно, что можно пренебречь изменением ЭДС и напряжений генераторов и считать напряжение на их зажимах неизменным и равным номинальному. Поэтому при коротком замыкании в удаленной точке периодическая составляющая тока не изменяется и с первого же момента времени ток КЗ принимает свое установившееся значение.

В цепях отходящих линий от шин НН подстанции номинальные токи, в большинстве случаев, не превышают 630 А и в шкафах КРУ (Н) устанавливаются выключатели с номинальным током отключения не более 20 кА или 31,5 кА. Поэтому необходимо рассчитать значения токов КЗ на стороне НН (6 – 10 кВ) подстанции в обоих вариантах и решить вопрос об их ограничении.

При ограничении токов КЗ исходят из двух условий:

• по условию отключающей способности выключателей, установленных в цепях отходящих линий 6 – 10 кВ,

• по условию обеспечения термической стойкости кабелей отходящих линий 6 – 10 кВ.

По второму условию необходимо выбрать сечения кабеля в цепи отходящей линии меньшей мощности и проверить его на термическую стойкость. При расчете минимального сечения кабеля по условию термической стойкости требуется определение времени прохождения (отключения) тока КЗ.

Указывается, что время прохождения тока КЗ () определяется установкой защиты, имеющей наибольшую выдержку времени. Для кабельных линий 6 – 10 кВ время отключения будет определяться выдержкой времени максимальной токовой защиты, при этом время отключения тока КЗ составит 1,2-2,2 с. Если при расчетных значениях токов КЗ в обоих вариантах обеспечивается отключающая способность выключателей и термическая стойкость кабелей, то в ограничении токов КЗ нет необходимости. При невыполнении этих условий следует выяснить, какое из них является определяющим, и выбрать средства ограничения токов КЗ.

3.5 Расчет токов короткого замыкания

Расчеты токов КЗ производятся для выбора или проверки параметров электрооборудования, а также для выбора или проверки установок релейной защиты и автоматики.

Расчет тока КЗ с учетом действительных характеристик и действительного режима работы всех элементов энергосистемы, состоящей из многих электрических станций и подстанций, весьма сложен. Вместе с тем для решения большинства задач, встречающихся на практике, можно ввести допущения, упрощающие расчеты и не вносящие существенных погрешностей. К таким допущениям относятся следующие:

· принимается, что фазы ЭДС всех генераторов не изменяются (отсутствие качания генераторов) в течение всего процесса КЗ;

· не учитывается насыщение магнитных систем, что позволяет считать постоянными и не зависящими от тока индуктивные сопротивления всех элементов короткозамкнутой цепи;

· пренебрегают намагничивающими токами силовых трансформаторов;

· не учитывают, кроме специальных случаев, емкостные проводимости элементов короткозамкнутой цепи на землю;

· считают, что трехфазная система является симметричной;

· влияние нагрузки на ток КЗ учитывают приближенно;

· при вычислении тока КЗ обычно пренебрегают активным сопротивлением цепи, если отношение х/г более трех. Однако активное сопротивление необходимо учитывать при определении постоянной времени затухания апериодической составляющей тока КЗ Та .

Указанные допущения наряду с упрощением расчетов приводят к некоторому преувеличению токов КЗ (погрешность практических методов расчета не превышает 10%, что принято считать допустимым).

На схеме замещения намечаются точки КЗ, в которых определяют значения токов КЗ для выбора и проверки электрических аппаратов и токоведущих частей. Необходимое количество точек КЗ и их место расположения определяется согласно расчетным условиям. Необходимо определить начальное значение периодической составляющей тока КЗ, ударный ток, значения апериодической и периодической составляющих тока КЗ. Расчетные точки КЗ в цепях подстанции находятся на значительной электрической удаленности от источника (системы).

При выборе электрических аппаратов в распределительных устройствах (РУ) 110 кВ и выше необходимо рассчитывать ток однофазного КЗ . Если , то необходимо принять меры по его ограничению, чтобы выполнялось условие

3.6 Выбор электрических аппаратов

При проектировании подстанции необходимо выбрать:

• выключатели в РУ ВН, (СН), НН;

• разъединители;

Выключатели в зависимости от применяемых в них дугогасительной и изолирующей сред подразделяются на масляные, воздушные, элегазовые, вакуумные и выключатели с магнитным гашением дуги. В сетях 6…20 кВ применяются малообъемные масляные выключатели, выключатели с магнитным гашением дуги, вакуумные и элегазовые. В качестве генераторных выключателей мощных блоков и синхронных компенсаторов применяются так же воздушные выключатели. На напряжении 35…220 кВ применяются малообъемные масляные выключатели при предельных токах отключения 25…40 кА, а так же элегазовые и вакуумные выключатели. В сетях 110 и 220 кВ находят применение также воздушные выключатели с током отключения от 50 до 63 кА. В сетях 330 кВ и выше применяются воздушные и элегазовые выключатели. При выборе выключателей, как и прочего оборудования, следует стремиться к однотипности, что упрощает эксплуатацию.

Выключатели выбирают

По номинальному напряжению Uуст ≤ Uном

по номинальному току Iнорм ≤ Iном; Imax ≤ Iном,

по отключающей способности.

По ГОСТ 687-78Е отключающая способность выключателя характеризуется следующими параметрами:

а) номинальным током отключения Iотк.ном в виде действующего значения периодической составляющей отключаемого тока;

б) допустимым относительным содержанием апериодической составляющей в токе отключения βн, %;

в) нормированными параметрами переходного восстанавливающего напряжения (ПВН).

Номинальный ток отключения Iотк.ном и βн отнесены к моменту прекращения соприкосновения дугогасительных контактов выключателя τ. Время τ от начала короткого замыкания до прекращения соприкосновения дугогасительных контактов определяют по выражению:

τ=tз.min+tс.в

где tз.min = 0,01 c – минимальное время действия релейной защиты; tс.в – собственное время отключения выключателя.

Допустимое относительное содержание апериодической составляющей

(нормированная асимметрия номинального тока отключения) в отключаемом

токе:

где iа.ном – номинальное допускаемое значение апериодической составляющей в отключаемом токе в момент размыкания дугогасительных контактов, для времени τ. βн задано ГОСТом в виде кривой βн = f(τ), приведенной на рис. 3.1, или определяется по каталогам.

Рис.3.1. Нормированное содержание апериодической составляющей.

Если τ > 0,09с, то принимают βн = 0.

В первую очередь производится проверка на симметричный ток отключения по условию

Iп.τ ≤ Iотк.ном

где Iп.τ – действующее значение периодической составляющей тока короткого замыкания для времени τ, определяется расчетом.

Затем проверяется возможность отключения апериодической составляющей тока короткого замыкания iа.τ в момент расхождения контактов τ по условию


Если условие Iп.τ ≤ Iотк.ном – соблюдается, а iа.τ > iа.ном, то допускается проверку по отключающей способности производить по полному току короткого замыкания:

Отключающая способность выключателя определяется током отключения Iотк.ном, который записывается в число его паспортных показателей. В качестве Iотк.ном указывается наибольшая величина действующего значения периодической составляющей тока, которую успешно отключает дугогаситетельное устройство первогасящей фазы трехфазного выключателя при условии, что восстанавливающееся на межконтактном промежутке напряжение соответствует нормированному его значению. Нормированные значения переходного восстанавливавшегося напряжения (НПВН) в настоящее время определены ГОСТ 657-78 и приводятся, в виде координат точек, огибающих НПВН и допустимых значений скоростей восстановления напряжения в зависимости от номинальных напряжений выключателей и соотношения между фактическим и номинальным токами отключения. Для правильного выбора выключателя, следовательно, нужно знать и сопоставлять с паспортным значением не только расчетный ток короткого замыкания в месте его установки, но и соответствующее этому току восстанавливающееся напряжение. Процесс восстановления напряжения в сетях в случае отсутствия шунтирующих дугогасительные промежутки выключателя сопротивлений обычно имеет колебательный характер, при их наличии, как правило, экспоненциальный. Для определения параметров восстанавливающегося напряжения необходимо построить схему замещения электроэнергетической системы, в которой выбираемый выключатель должен быть поставлен в наиболее тяжелые расчетные условия.

Проверка включающей способности производится по условию

iу ≤iвкл; Iп.o≤ Iвкл

где iу − ударный ток короткого замыкания в цепи выключателя; Iп.o − начальное значение периодической составляющей тока короткого замыкания в цепи выключателя; Iвкл − номинальный ток включения (действующее значение периодической составляющей); iвкл − наибольший пик тока включения (по каталогу). Заводами изготовителями соблюдается условие

iвкл = 2kу Iвкл

где kу =1,8 − ударный коэффициент, нормированный для выключателей.

Проверка по двум условиям необходима потому, что для конкретной системы kу может быть более 1,8.

Электродинамическая стойкость выключателя задана номинальным током электродинамической стойкости в виде двух значений: действующего значения предельного сквозного тока короткого замыкания Iпр.скв и амплитудного значения предельного сквозного тока короткого замыкания iпр.скв, определяемых по каталогам или справочникам.

Указанные токи связаны между собой соотношением:

iпр.скв = 2 kу Iпр.скв = 2,55Iпр.скв

где kу =1,8 – ударный коэффициент, нормированный для выключателей.

Проверка на электродинамическую стойкость выполняется по условиям


Iп.0 ≤ Iпр.скв=Iдин

iу ≤ iпр.скв= iдин

где Iп.0 – начальное значение периодической составляющей тока короткогозамыкания в цепи выключателя; iу – ударный ток короткого замыкания в той же цепи; Iдин, iдин– нормативные токи, электродинамическая составляющая.

Необходимость проверки по двум условиям объясняется тем, что для конкретной системы расчетное значение kу может быть более 1,8, указанного ГОСТом для выключателей.

На термическую стойкость выключатель проверяется по тепловому импульсу тока короткого замыкания:

где Вк – тепловой импульс по расчету; Iтер – предельный ток термической стойкости по каталогу; tтер – длительность протекания тока термической стойкости по каталогу.

Приводы к высоковольтным выключателям выбирают по каталогу в соответствии с типом выключателя. При этом необходимо учитывать, что приводы на оперативном постоянном токе требуют установки аккумуляторной батареи или устройств, заменяющих ее.

Выключатель — это коммутационный аппарат, предназначенный для включения и отключения тока

Короткозамыкатель - это коммутационный аппарат, предназначенный дт создания искусственного КЗ в электрической цепи.

Ограничители ударного тока (ОУТ) — это сверхбыстродействующие коммутационные аппараты взрывного действия на большие номинальные токи для установок 6 — 30 кВ.

Разъединитель — это контактный коммутационный аппарат, предназначенный для отключения и включения электрической цепи без тока или с незначительным током, который для обеспечения безопасности имеет между контактами в отключенном положении изоляционный промежуток.

Разъединители, отделители, выключатели нагрузки выбираются:

по номинальному напряжению Uуст ≤ Uном

по номинальному длительному току Iрабmax ≤ Iном

по конструкции, роду установки;

по электродинамической стойкости

iу ≤ iпр.скв

Iп.0 ≤ Iпр.скв

Где Iпр.скв – предельный сквозной ток короткого замыкания (амплитуда и действующее значение), определяемые по каталогу;

по термической стойкости

Вк ≤ Iтер tтер

где Вк – тепловой импульс по расчету; Iтер – предельный ток термической стойкости; tтер − длительность протекания предельного тока термической стойкости, определяются по каталогу. Короткозамыкатель выбирается по тем же условиям, но выбор по номинальному току не требуется. При выборе выключателей нагрузки следует добавить условие выбора по току отключения:

Iраб.max ≤ Iотк

где Iотк − номинальный ток отключения выключателя нагрузки.

Отключающая способность выключателя нагрузки рассчитана на отключение токов рабочего режима.

3.7 Выбор токоведущих частей

Токоведущие части в распределительных устройствах 35 кВ и выше электростанций и подстанций обычно выполняются гибкими сталеалюминевыми проводами АС или АСО. Гибкие провода применяются также для соединения блочных трансформаторов с ОРУ. При напряжении 500 кВ могут быть применены полые алюминиевые провода марки ПА. При номинальных напряжениях 750 и 1150 кВ следует применять только провода марки ПА. При этом число проводов в фазе получается минимальным, уменьшается расход алюминия и число гирлянд изоляторов, упрощается монтаж. В некоторых конструкциях открытых распределительных устройств часть или вся ошиновка и сборные шины могут выполняться жесткими из алюминиевых труб. Соединение генераторов и трансформаторов с закрытым или комплектным распредустройством 6…10 кВ осуществляется гибким подвесным токопроводом, шинным мостом или закрытым комплектным токопроводом. Гибкие токопроводы для соединения генераторов и трансформаторов с РУ 6…10 кВ выполняются пучком проводов, закрепленных по окружности в кольцах-обоймах. Два провода из пучка – сталеалюминевые. Они несут в основном механическую нагрузку от собственного веса, гололеда и ветра.

Остальные провода – алюминиевые. Они являются только токоведущими. Сечения отдельных проводов в пучке рекомендуется выбирать возможно большими (500, 600 мм2 ), так как это уменьшает их число и стоимость токопровода. Все соединения внутри закрытого распредустройства 6…10 кВ, включая сборные шины, выполняются жесткими голыми алюминиевыми шинами прямоугольного или коробчатого сечения. При токах до 3000 А в закрытых распредустройствах 6…10 кВ применяются однополосные и двухполосные алюминиевые шины. При больших токах рекомендуются шины коробчатого сечения, так как они обеспечивают лучшие условия охлаждения и меньшие потери от эффекта близости и поверхностного эффекта. Проводники линий электропередач, длинных связей блочных трансформаторов с ОРУ, токопроводы генераторного напряжения выбираются по экономической плотности тока:

где Iнорм − ток нормального режима (без перегрузок); jэ − нормированная плотность тока, А/мм2 .

Сечение, выбранное по экономической плотности тока, проверяется на нагрев (по допустимому току) в послеаварийном и ремонтном режимах работы электроустановки.

Условие выбора

Iраб.max < Iдоп

где Iдоп – допустимый по нагреву ток шины выбранного сечения при температуре охлаждающей среды, отличной от нормируемой.

При горизонтальной прокладке жёстких шин прямоугольного сечения и расположении их плашмя допустимый ток следует уменьшить на 5% для полос шириной до 60 мм включительно и на 8% для полос большей ширины.

Выбору по экономической плотности тока не подлежат: сети промышленных предприятий и сооружений напряжением до 1 кВ и при Тmax до 5000 ч; ответвления к отдельным электроприёмникам U<1 кВ, а также осветительные сети; сборные шины электроустановок и ошиновка в пределах открытых и закрытых РУ всех напряжений; сети временных сооружений, а также устройства со сроком службы 3−5 лет.

Сечение этих проводов выбирается по допустимому току. При этом учитываются не только нормальные, но и послеаварийные режимы, а также режимы в период ремонтов и возможность неравномерного распределения токов между секциями шин.

Проверка шин на термическую стойкость производится по условию

S≥Smin

где S – выбранное сечение; Smin – минимальное сечение проводника, отвечающее требованию термической стойкости при коротком замыкании. Шины, выполненные голыми проводами на открытом воздухе, провода воздушных линий, не оборудованных устройствами АПВ, на термическое действие тока короткого замыкания не проверяются.

Проверка шин на электродинамическую стойкость.

Жесткие шины, укрепленные на изоляторах, представляют собой динамическую колебательную систему, на которую воздействуют электродинамические силы. Если собственные f0 частоты колебательной системы шины-изоляторы совпадут с частотой изменения электродинамических сил, то механические нагрузки на шины и изоляторы возрастут. Если собственная частота колебаний f0 меньше 30 и больше 200 Гц, то механического резонанса не возникает. В большинстве практически применяемых конструкций шин эти условия соблюдаются, поэтому ПУЭ не требуют проверки на электродинамическую стойкость с учетом механических колебаний шинной конструкции. В отдельных случаях, например при проектировании новых конструкций, производится определение частоты собственных колебаний

где l – длина пролета между изоляторами, м; J − момент инерции поперечного сечения шины относительно оси, перпендикулярной направлению изгибающей силы; S – поперечное сечение шины, см2 ; К – коэффициент, зависящий от материала шин (для алюминия К =173,2; для меди К=125,2). Изменяя l и S, добиваются того, чтобы механический резонанс был исключен, т.е. f0 > 200 Гц.

3.8 Закрытые распределительные устройства. (ЗРУ)

Распределительное устройство — это электроустановка, предназначенная для приема и распределения электрической энергии, содержащая электрические аппараты, шины и вспомогательные устройства.

Если распределительное устройство расположено внутри здания, то оно называется закрытым. Закрытые распределительные устройства (ЗРУ) сооружаются обычно при напряжении 3 — 20 кВ. При больших напряжениях, как правило, сооружаются открытые РУ. Однако при ограниченной площади под РУ или при повышенной загрязненности атмосферы, а также в районах Крайнего Севера могут применяться ЗРУ на напряжения 35-220 кВ.

Распределительные устройства должны обеспечивать надежность работы электроустановки, что может быть выполнено только при правильном выборе и расстановке электрооборудования, при правильном подборе типа и конструкции РУ в соответствии с ПУЭ.

Обслуживание РУ должно быть удобным и безопасным. Размещение оборудования в РУ должно обеспечивать хорошую обозреваемость, удобство ремонтных работ, полную безопасность при ремонтах и осмотрах. Для безопасности соблюдаются минимальные расстояния от токоведущих частей для различных элементов ЗРУ.

Неизолированные токоведущие части во избежание случайных прикосновений к ним должны быть помещены в камеры или ограждены.

Ограждение может быть сплошным или сетчатым. Во многих конструкциях ЗРУ применяется смешанное ограждение — на сплошной части ограждения крепятся приводы выключателей и разъединителей, а сетчатая часть ограждения позволяет наблюдать за оборудованием. Высота такого ограждения должна быть не меньше 1,9 м, при этом сетки должны иметь отверстия размером не более 25 х 25 мм. Ограждения должны запираться на замок. Неизолированные токоведущие части, расположенные над полом на высоте до 2,5 м в установках 3-10 кВ и 2,7 м в установках 20-35 кВ, должны ограждаться сетками, причем высота прохода под сеткой должна быть не менее 1,9 м. Осмотры оборудования производятся из коридора обслуживания, ширина которого должна быть не меньше 1 м при одностороннем и 1,2 м при двустороннем расположении оборудования.

Если в коридоре ЗРУ размещены приводы разъединителей и выключателей, то ширина такого коридора управления должна быть соответственно 1,5 и 2 м.

Если в ЗРУ применяются ячейки КРУ, то ширина прохода для управления и ремонта КРУ выкатного типа должна обеспечивать удобство перемещения и разворота выкатных тележек, поэтому при однорядном расположении ширина определяется длиной тележки плюс 0,6 м, при двухрядном расположении — длиной тележки плюс 0,8 м. При наличии прохода с задней стороны КРУ его ширина должна быть не менее 0,8 м.

Из помещений ЗРУ предусматриваются выходы наружу или в помещения с несгораемыми стенами и перекрытиями: один выход при длине РУ до 7 м, два выхода по концам при длине от 7 до 60 м, при длине более 60 м - два выхода по концам и дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридоров РУ до выхода не превышало 30 м. Двери из РУ должны открываться наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ. ЗРУ должно обеспечивать пожарную безопасность. Строительные конструкции ЗРУ должны отвечать требованиям СНиП, а также правилам пожарной охраны (ППО). Здание РУ сооружается из огнестойких материалов.

При проектировании ЗРУ предусматриваются меры для ограничения распространения возникшей аварии. Для этого оборудование отдельных элементов РУ устанавливается в камерах — помещениях, ограниченных со всех сторон стенами, перекрытиями, ограждениями.

Если часть ограждений сетчатая, то камера называется открытой. В таких камерах устанавливаются разъединители, безмасляные и маломасляные выключатели и баковые выключатели с количеством масла до 25 кг. В современных ЗРУ баковые выключатели с большим количеством масла (более 60 кг) не применяются, так как для их установки надо предусматривать закрытые камеры с выходом наружу, что значительно усложняет строительную часть. При установке в ЗРУ масляных трансформаторов предусматриваются меры для сбора и отвода масла в маслосборную систему. В ЗРУ предусматривается естественная вентиляция помещений трансформаторов и реакторов, а также аварийная вытяжная вентиляция коридоров обслуживания открытых камер с маслонаполненным оборудованием.

Распределительное устройство должно быть экономичным. Стоимость сооружения РУ слагается из стоимости строительной части, электрического оборудования, электромонтажных работ и накладных расходов. Для уменьшения стоимости строительной части по возможности уменьшают объем здания и упрощают его конструкцию. Значительное уменьшение стоимости достигается применением зданий РУ из сборных железобетонных конструкций, заменивших кирпичную кладку, применявшуюся раньше. Для уменьшения стоимости электромонтажных работ и ускорения сооружения РУ широко применяют укрупненные узлы, собранные на специализированной монтажной базе. Такими узлами могут быть камеры и шкафы со встроенным электрооборудованием: камеры для сборных шин и шинных разъединителей, шкафы управления выключателями, шкафы линейных разъединителей и т. п. Для присоединения линий 6-10 кВ в современных РУ широко применяют шкафы комплектных распределительных устройств. Применение укрупненных узлов позволяет использовать индустриальные методы сооружения ЗРУ с максимальной механизацией электромонтажных работ.

Распределительное устройство, смонтированное из укрупненных узлов, называется сборным. В сборном РУ здание сооружается в виде коробки, без каких-либо перегородок, зального типа. Основу камер составляет стальной каркас, а перегородки между камерами выполняют из асбоцементных или гипсолитовых плит. Уменьшение стоимости РУ достигается также сооружением их по типовым проектам, которые разрабатываются ведущими проектными организациями.

Схема первичной коммутации ПС 110/10 кВ


Заключение

В результате проведенной курсовой работы проведен расчет электрической части подстанции, определены токи короткого замыкания, выбран тип подстанции. На основании расчетов выбраны различные виды электрических аппаратов и построена схему первичной коммутации подстанции 110/10 кВ.


Список литературы

1. Правила устройства электроустановок.Т-2-й (с изм. и доп.,по состоянию на 1 ноября 2005 г.) место изд. Сиб. универ. изд-во,2005. – 854 с.

2. Рожкова Л.Д. , Козулин В.С. Электрооборудование станций и подстанций. 2-е изд. – М.: Энергоатомиздат, 1987. – 648 с.

3. Неклепаев Б.Н. Электрическая часть электростанций и подстанций: учебник для вузов. – 2-е изд., перераб. и доп. – М.:Энергоатомиздат, 1986. – 640 с.

4. Крючков И.П., Кувшинский Н.Н., Неклепаев Б.Н. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования. 3-е изд.– М.: Энергоатомиздат, 1989. – 608 с.

5. Справочник по электротехническим установкам высокого напряжения / под редакцией И.А. Баумштейна и В.М. Хомякова.– 2-е изд. – М.: Энергия, 1981. – 656 с.

6. Васильев А.А. Электрическая часть станций и подстанций.–М.: Энергоатомиздат, 1990. – 576 с.

7. Электрическая часть электростанций / под ред. С.В. Усова. –Л.: Энергоатомиздат, 1987. – 616 с.

8. Расчёт коротких замыканий и выбор электрооборудования: учеб. пособие для студ. высш. учеб. заведений / И.П. Крючков, Б.Н. Неклепаев и др. – М.: Академия, 2005. – 416 с.

9. Рожкова Л.Д. Электрооборудование электрических станций и подстанций: учебник для сред. проф. образования / Л.Д. Рож-

кова, Л.К. Карнеева, Т.В.Чиркова. – М.: Издательский центр

Академия, 2004. – 448 с.

10. Электротехнический справочник: в 4 т. Т.3. Производство и

распределение электрической энергии / под общ. ред. В.Г. Герасимова и др. – 8-е изд., испр. и доп. – М.: Издательство МЭИ, 2002. – 964 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
2
painzero16:46:01 17 апреля 2016
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:03:56 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
09:24:50 29 ноября 2015

Работы, похожие на Курсовая работа: Проектирование электрической части подстанции
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
Выключатели предназначены для включения и отключения токоведущих элементов электроэнергетических систем в нормальных (отключение рабочего тока) и аварийных (отключение тока ...
В последние годы начали применять комплектные РУ нового типа - герметичные (ГРУ), в которых все токоведущие элементы и аппараты (сборные шины, выключатели, разъединители ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16818 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Реконструкция системы электроснабжения жилого микрорайона города
НЧОУ ВПО "ЮЖНО-САХАЛИНСКИЙ ИНСТИТУТ ЭКОНОМИКИ, ПРАВА И ИНФОРМАТИКИ" Кафедра "Электротехники и электроэнергетики" ДИПЛОМНАЯ РАБОТА Реконструкция ...
где IП.О - начальное значение периодической составляющей тока К.З., А; tР.З - время действия релейной защиты, с. Принимается tР.З = 2 с. - для питающих сетей; tР.З = 0,5 с. - для ...
На основании этого был произведен расчет токов короткого замыкания на шинах трансформаторных подстанций со стороны 10 кВ и на отходящих от ТП к домам линиях (на ВРУ) на напряжение ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 15426 Комментариев: 1 Похожие работы
Оценило: 6 человек Средний балл: 4.3 Оценка: 4     Скачать
Электроснабжение 8-го микрорайона города Оренбурга
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ДИПЛОМНЫЙ ПРОЕКТ ...
При аварии на любом участке линии Л1 и Л2 или на шинах 10 кВ подстанции автоматически отключится головной масляный выключатель В1 или В2 и вне подстанции прекращают подачу ...
Соединение трансформаторов со щитом 0,4 кВ осуществляется голыми шинами, с РУ 10 кВ - кабелем.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5681 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать
Проект электрокотельной ИГТУ
... перспективы развития 2. Общая часть 2.1 Краткая характеристика объекта и источников электрического снабжения 2.2 Описание технологической схемы
Чтобы избежать полного отключения РУ при замыкании в зоне сборных шин и обеспечить возможность их ремонта по частям, прибегают к секционированию сборных шин т.е. к разделению их на ...
При однофазном замыканий на землю со стороны напряжения 0,4 кВ ток короткого замыкания будет протекать через поврежденную фазу и нулевой проводник к нейтрали трансформатора, что в ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5015 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Проект новой подстанции для обеспечения электроэнергией ...
Халитов А.А. Проект развития Западного участка Сургутских электрических сетей с разработкой подстанции 110/35/10 кВ. Сургут: ЮУрГУ, Э, 2006, 148 с ...
При наличии трансформаторов тока, встроенных в выключатели, для дифференциальной защиты шин и для защит присоединений, отходящих от этих шин, должны быть использованы ...
Специальные устройства релейной защиты для одиночной секционированной и двойной систем шин 6-10 кВ понижающих подстанций, как правило, не следует предусматривать, а ликвидация КЗ ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5293 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4.5 Оценка: неизвестно     Скачать
Реконструкция подстанции "Гежская" 110/6 кВ
Аннотация Данный дипломный проект посвящен реконструкции подстанции "Гежская" 110/6 кВ, находящейся в Соликамском районе ОАО "Березниковских ...
Электрические аппараты, шины и кабели на подстанции выберем по условиям длительной работы и проверим по условиям КЗ в соответствии с указаниями "Правил устройств электроустановок ...
При коротком замыкании на шинах 6 кВ отключается выключатель ввода 6 кВ или секционный выключатель 6 кВ при работе одного трансформатора на две секции шин 6 кВ.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 16061 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 3.8 Оценка: неизвестно     Скачать
Электроснабжение восточной части Феодосийского района электрических ...
Реферат Дипломный проект "Электроснабжение восточной части Феодосийского района электрических сетей с разработкой сетей резервного источника питания ...
Для сельскохозяйственных подстанций 110/10 кВ расчетными точками КЗ являются шины высшего напряжение (Ко), шины низшего напряжения (10 кВ) (К1) точка ближайшего КЗ (К2) и наиболее ...
В системах с изолированной нейтралью (6.35 кВ) основной схемой соединения трансформаторов тока и токовых реле является схема неполной звезды, которая реагирует на все виды ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 979 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование электрических сетей
АННОТАЦИЯ Данный дипломный проект состоит из пояснительной записки: Страниц - 118, рисунков - 8, таблиц - 19, и графической части - 6 листов формата ...
Тип подстанции П16 предусматривает только два присоединения, поэтому её необходимо перевести к типу "одна секционированная с обходной системой шин с отделителями в цепях ...
2.2.2 Расчёт токов КЗ на шинах высокого напряжения подстанции П25
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 8102 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Проектирование электрической части подстанции (3952)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150157)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
