Курсовая работа: Конструкция и материал проводов

Название: Конструкция и материал проводов
Раздел: Рефераты по физике
Тип: курсовая работа Добавлен 03:58:25 11 марта 2010 Похожие работы
Просмотров: 1757 Комментариев: 4 Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Содержание

1. Конструкция и материал проводов

2. Стальные проволока и тросы

3. Контактные подвески

1. Конструкция и материал проводов

Контактные провода служат для передачи электрической энергии подвижному составу через непосредственный контакт с его токоприемником. Эти провода должны отвечать не только требованиям, предъявляемым к проводнику электрического тока, но и дополнительным особенностям его работы. Отскольжения контактных вставок токоприемников провод истирается, а при отрыве токоприемников от провода под нагрузкой образуются подгары с оплавлением поверхности провода; провод работает при больших натяжениях, подвергается динамическим нагрузкам от ударов неисправных токоприемников и сошедших штанг, изгибам и вибрациям от воздействий подвижного состава. Протекание электрического тока сопровождается нагревом провода. Температура провода может быть значительной в условиях повышенных нагрузок и особенно в вынужденном режиме работы. Провод подвергается действию сил, возникающих от собственной массы и изменений длины при изменении температуры окружающего воздуха, а также действию внешних сил от воздействия ветра и гололеда.

Для работы в этих условиях провод должен обладать высокими механическими и электрическими свойствами: прочностью, износотермоустойчивостью, электропроводностью, стойкостью к воздействию электрической дуги и длительным срокам службы.

Контактные провода изготавливаются согласно ГОСТ 2584-86 Из меди; низколегированной меди с небольшим содержанием (0,01-0,06%) легирующих присадок магния (Мг), циркония (Цр), олова (Ол), кремния (Кр) или титана (Ти) или бронзы с легирующими компонентами из магния, кадмия или циркония в пределах 0,1-1,1% в зависимости от легирующего материала и технических требований к проводу. Допускаются провода с двумя или несколькими легирующими элементами, например, в низколегированных и, бронзовых контактных проводах, кроме олова, в качестве легирующих компонентов применяют магний, кадмий и др.

Обозначения типов контактных проводов следующие: МК - контактный медный круглый; МФ - контактный медный фасонный; МФО - контактный медный фасонный овальный; НЛФ - контактный низколегированный фасонный; НЛФО - контактный низколегированный фасонный овальный; Брф - контактный бронзовый фасонный; БрфО - контактный бронзовый фасонный овальный. Площадь сечения некоторых из упомянутых контактных проводов показана на рис.4, а, 6, в, г.

Контактный провод изготавливается методом холодного волочения, при котором пруток исходного материала* протягивается через ряд последовательно уменьшающихся отверстий (фильтров), получает нужную форму сечения и увеличение длины. Уплотняясь при волочении, материал получает наклеп - поверхностное упрочнение, повышающее его твердость, пределы упругости и прочности. Все эти качества необходимы для повышения износоустойчивости и уменьшения остаточных деформаций при растяжении.

Применение низколегированных и бронзовых проводов преследует цели - повышения прочности и. износоустойчивости. Срок службы проводов, работающих в одинаковых условиях, по сравнению с медными увеличивается в 1,5 раза при низколегированных и более чем в 2 раза при бронзовых проводах.

В процессе эксплуатации от проходящего по контактному проводу электрического тока происходит его нагрев - повышение температуры провода над окружающей средой. Нагрев зависит от значения и времени действия электрического тока. Особенно резко повышается нагрев при перегрузке и неотключенном коротком замыкании. Под действием нагрева при температуре выше допустимой медный провод разупрочняется, теряя твердость и упругость. Уже при 100 °С становится заметно разупрочнение, а при 180-230 °С происходит рекристаллизация с потерей наклепа. Провод становится мягким, тягучим и непригодным для эксплуатации.

Значительно лучше противостоят действию нагрева и электрической дуги низколегированные и бронзовые провода. Температура нагрева провода при эксплуатации не должна превышать допустимый предел: для медного провода 95 °С, низколегированного 110 °С и для бронзового 130 °С. Допустимая расчетная плотность тока для трамвайных и троллейбусных контактных проводов при нормальном режиме работы должна быть, не более 5 А/мм2 для медных и 6 А/мм2 для бронзовых.

Существенными недостатками низколегированных и бронзовых проводов являются меньшая проводимость по сравнению с медными, более трудный монтаж вследствие повышения жесткости.

Для замены меди менее дефицитными металлами применяют сталеалюминиевые и сталемедные провода (рис.4, д, е). Сталеалюминиевые провода имеют снизу стальную часть и алюминиевую сверху. Стальная часть для связи с алюминиевой имеет наверху гребень в виде ласточкиного хвоста и поперечную насечку, которая препятствует продольному смещению алюминиевой части относительно стальной. Существенным недостатком провода является коррозия стальной части, вызывающая искрение, повышенный износ контактных вставок токоприемников и ухудшение токосъема.

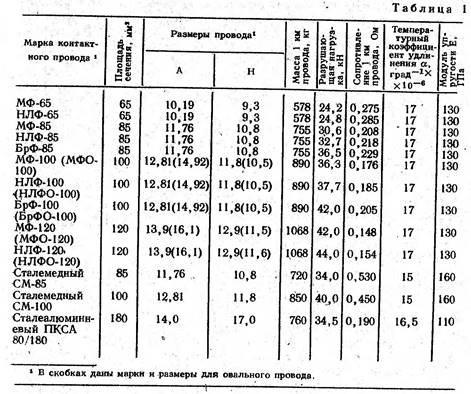

Сталемедные провода имеют - стальной сердечник, покрытый медью, общий объем которой составляет 50-60% объема, провода. Значительное уменьшение электрической проводимости ограничивает применение сталемедного провода для пассажирских линий. Провода применяют на малозагруженных, второстепенных линиях и деповских путях.

Контактные провода изготавливаются круглого, фасонного и фасонного овального профилей (см. рис.4, а, б). В сетях трамвая и троллейбуса применяют провода фасонного профиля. Провода овального профиля, в котором уменьшен вертикальный размер и увеличен горизонтальный, применяют для открытых местностей (насыпи, дамбы и др.). для уменьшения ветровой нагрузки. Технические характеристики контактных проводов приведены в табл. 1.

Поверхность провода должна быть гладкой, ровной, без трещин, закатов, расслоений. На новом проводе допускаются незначительные забои и царапины, если после их зачистки размеры провода не выходят за пределы допустимых отклонений.

Для отличия от медных на верху бронзовых контактных4 проводов имеется одна канавка (рис.4, в), а на верху низколегированных - две симметрично расположенные канавки (рис.4, г).

На линиях трамвая и троллейбуса находят применение медные и бронзовые провода сечением 85 и 100 мм*. Провода сечением 65 мм2 могут быть применены на второстепенных (грузовых, а также редко используемых) линиях, на территориях депо, мастерских и заводов.

Сталеалюминиевый провод марки ПКСА-80/18 имеет некоторые ограничения по его применению. Не допускается использование сталеалюминиевых проводов в сетях трамвая, где на токоприемниках применяются алюминиевые контактные вставки. При токосъеме наблюдается большое искрение и выгорание алюминия вставки с образованием больших раковин и зазубрин. При дальнейшем следовании вставка с испорченной контактной поверхностью наносит повреждение проводу, подвеске и арматуре.

В сетях трамвая допускается монтаж сталеалюминиевого провода в случаях, когда подвижной состав оборудован токоприемниками с угольными или металлокерамическими контактными вставками специального состава, приспособленного для. работы по стальной поверхности. Не следует монтировать сталеалюминиевый провод на сетях трамвая и троллейбуса в приморских городах и городах с повышенной химической активностью воздуха вследствие короткого срока службы, вызванного коррозией. Не рекомендуется применение его на территориях троллейбусных депо, ремонтных мастерских и заводов. Здесь по техническим причинам имеют место неупорядоченные передвижения троллейбусов, движения с большим отклонением от проводов, подача назад без перевода штанг, вызывающие сходы штанг и, как следствие, повышенную повреждаемость проводов - в данном случае в виде пережогов.

Сталеалюминиевые провода монтируют на троллейбусных линиях во вновь создаваемых хозяйствах и при развитии на вводимых в эксплуатацию линиях значительной протяженности. Промышленность поставляет провод намотанным на деревянных барабанах. Длина провода на одном барабане 1000-2500 м.

Усиливающие провода применяют на линиях, где площадь сечения контактного провода недостаточна для пропуска электрического тока, а также на длинных линиях, где падение напряжения в конце участка превышает допустимое значение. Усиливающие провода прокладывают параллельно контактным и соединяют с ними через определенные расстояния. Для усиливающих проводов и воздушных питающих линий применяют неизолированные провода: медные марки М, сталеалюминиевые марок АС и ПБСА, сталемедные марок ПБСМ1 и ПБСМ2. Сечение проводов определяют на основании электрического расчета. Основные данные проводов приведены в табл.2,3.

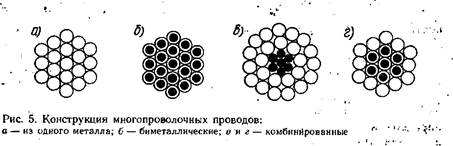

Конструкции многопроволочных проводов показаны на рис.5. Провода из проволок одного металла марок М, Бр, С показаны на, рис.5, а; биметаллические из проволок, имеющих сердцевину из одного металла, а оболочку из другого металла - сталемедные и сталеалюминиевые марок ПБСМ и ПБСА, - на рис.5, б; комбинированные марок АС и АПБСА - на рис.5, в и г.

Медные провода обладают большой стойкостью к коррозии от атмосферного воздействия, надежны в эксплуатации и долговечны. Провода многопроволочные из твердотянутой проволоки МТ с временным сопротивлением на разрыв не менее 380 Н/мм2 .

Алюминиевые провода выполняют многопроволочными из твердотянутых проволок марки А с временным сопротивлением на растяжение не менее 150 Н/мм2 . Алюминий примерно в три раза легче меди и в 1,65 раза имеет меньшую электропроводность. Поэтому алюминиевые провода одинаковы по проводимости, легче медных в два раза. На воздухе поверхность алюминия быстро покрывается слоем окиси, который в дальнейшем хорошо противостоит атмосферной коррозии. Алюминий - металл мягкий и подвергается электрохимической коррозии при. соприкосновений с другими, металлами. Это нужно учитывать при хранении и монтаже провода, оберегая его от механических повреждений, и соприкосновении с другими металлами.

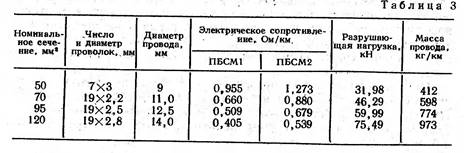

Сталеалюминиевые провода марки АС в своей конструкции имеют свитой из стальных проволок сердечник, поверх которого имеется повив алюминиевых проволок. Сердечник, служит для восприятия нагрузки от растяжения, а алюминиевые провожжи обеспечивают электрическую проводимость. В сравнении с алюминиевым этот провод имеет повышенную надежность и больше подходит к работе в городских условиях.

На контактных сетях применяют сталемедные провода марок первого класса ПБСМ1 и второго класса ПБСМ2 (см. табл.3).

Провода свивают из стальных проволок, покрытых тонким слоем меди, причем слой меди у проволоки ПБСМ1 несколько толще, чем у ПБСМ2.


2. Стальные проволока и тросы

Гибкие поддерживающие устройства - простые и цепные поперечины, сложные поддерживающие системы (трапеции, угольники, полигоны), фиксирующие поперечины и оттяжки - монтируют из холоднотянутой стальной оцинкованной проволоки диаметром 5 мм или стального оцинкованного семипроволочного каната диаметром 6,7; 7,3 и 8 мм (табл.4).

Основным недостатком стальной проволоки и стальных канатов являются их довольно быстрые коррозионные повреждения, которые вызываются загрязненной атмосферой воздуха городов, особенно вблизи химических предприятий и моря.

Быстро выходят из строя многопроволочные канаты "с жилами малого диаметра. В условиях работы на контактной сети срок службы их в 2-4 раза меньше крупножильных.

Создается особенно неблагополучное положение, если канат имеет пеньковую сердцевину, которая задерживает влагу и тем самым ускоряет коррозию. Поэтому для контактной сети не используют горячекатаную проволоку (катанку), мелкожильные стальные канаты с пеньковой сердцевиной.

В качестве меры против коррозии при изготовлении проволоки диаметром 5 мм, а также проволоки, идущей на изготовление канатов, применяют покрытие слоем цинка. Оцинкованная проволока различается по толщине покрытия на три группы: для легких условий работы ЛС, средних СС и жестких ЖС. Для контактной сети городов следует использовать проволоку и канаты с оцинковкой ЖС и лишь для загородных линий, удаленных от моря и промышленных химических предприятий, - с оцинковкой СС. Защита стальной проволоки от коррозии может быть выполнена покрытием слоем алюминия толщиной не менее 0,2 мм. Такой проволоке присвоена марка БСА.

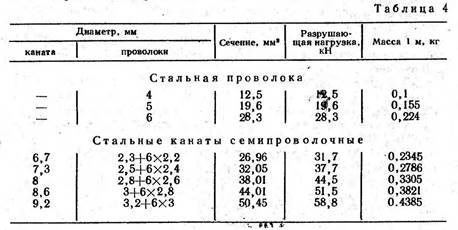

Для несущих тросов цепных подвесок применяют стальные канаты диаметром не менее 6,7 мм. В трамвайных сетях, где несущие тросы могут быть использованы одновременно и как усиливающие провода, допускается монтаж медных марки М и биметаллических сталемедных проводов.

3. Контактные подвески

Подвешенный контактный провод можно рассматривать как натянутый стержень, опирающийся в нескольких точках (Рис.6, а). Расстояние между опорными точками А и В называется длиной пролета, или пролетом. Под действием силы тяжести от собственной массы и других сил провод провисает по плавной кривой. Это провисание характеризуется стрелой провеса }, определенной как расстояние, измеренное по вертикали от точки подвешивания до наинизшей точки провода. Поперечные размеры контактного провода в сравнении с длиной пролета настолько малы, что влиянием жесткости провода при определении формы кривой провисания можно пренебречь и рассматривать ее как гибкую нить. Стрела провеса увеличивается с увеличением длины пролета и уменьшается с увеличением натяжения провода.

Наилучшие условия токосъема обеспечиваются при движении контактной части токоприемника по горизонтальной траектории, что соответствует положению провода с минимально возможными провесами. Уменьшать длину пролетов можно лишь до определенных пределов, после которых это становится экономически невыгодным вследствие больших расходов на опорные и поддерживающие устройства. Увеличение натяжения провода ограничивается его прочностью и необходимым запасом прочности для обеспечения надежной работы на весь срок службы. Натяжение провода изменяется с изменением температуры. При повышении температуры увеличивается длина провода, а следовательно, увеличивается стрела провеса и уменьшается натяжение. При понижении температуры происходит обратное явление - уменьшается стрела провеса и увеличивается натяжение.

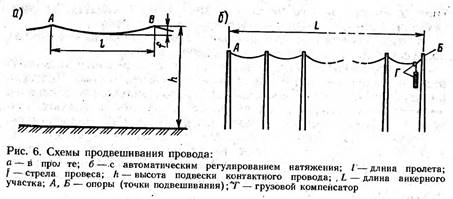

Для обеспечения стрел провесов в допускаемых пределах периодически, в определенные сезоны, регулируют натяжение провода вручную. Такая регулировка называется сезонной регулировкой. Более совершенным является автоматическое регулирование натяжения для поддержания. его на заданном уровне. Для автоматического регулирования используются, как правило, грузовые компенсаторы (Рис.6, б). Находит также применение частичное регулирование натяжения в пределах, ограниченных средними значениями по многолетним наблюдениям наивысшие и наинизшие температуры для данной местности. Для такого реагирования используют свойства подвески изменять натяжение провода при изменении наклона подвесных струн или положения провода на криволинейном участке.

Подвески, не имеющие автоматического регулирования, называются некомпенсированными; имеющие автоматическое регулирование грузовыми компенсаторами натяжения контактного провода и продольного троса - компенсированными; цепные подвески, имеющие автоматическое регулирование натяжения только контактного провода, - полукомпенсированными; а подвески с регулированием натяжения лишь в определенных пределах - частично компенсированными.

Контактные подвески имеют несколько разновидностей', которые можно свести к двум группам: простые и цепные. Каждая из этих групп, в свою очередь, имеет несколько подвесок, отличающихся внешним видом, способом регулирования натяжения провода и троса, условиями токосъема и эластичностью. Каждый тип подвески предназначается для определенных условий движения подвижного состава и характеристик трамвайных и троллейбусных линий. Для линий и участков, где можно допустить повышенные скорости движения, как правило, применяют цепные подвески, из которых для городских условий полукомпенсированные более предпочтительны.

Эластичностью контактной подвески называется способность, ее отжиматься вверх под действием нажатия токоприемника. Она характеризуется подъемом контактного провода данной точке от вертикальной силы токоприемника, мм/Н. Величина, обратная эластичности, называется жесткостью, она характеризуется силой, которую нужно приложить к контактному проводу, чтобы отжать его вверх на 1 мм. Единица измерения жесткости - Н/мм.

Эластичность подвески положительно влияет на качество токосъема, обеспечивая надежный контакт при толчках и колебаниях токоприемника, возникающих, например, из-за неровностей пути. Под действием токоприемника провод непрерывно отжимается вверх.

При перемещении токоприемника вниз провод следует за ним, сохраняя контакт, а при толчке вверх смягчает удар.

В пролете эластичность неравномерна: наименьшая в точках подвешивания, а наибольшая в середине пролета.

По эластичности трамвайные и троллейбусные контактные подвески условно делят на жесткие, полужесткие и эластичные. Подвеска называется жесткой, если контактный провод неподвижно закреплен на жесткой конструкции, например на ферме моста, потолке тоннеля и других неупругих опорно-поддерживающих конструкциях.

Подвеска называется полужесткой, если контактный провод закреплен на гибкой поперечине из проволоки или троса, вместе с которыми он может иметь небольшие вертикальные перемещения в точке подвешивания под действием силы натяжения токоприемника.

Подвеска называется эластичной, если система подвешивания имеет упругие звенья, отклоняемые из своего. статического положения при отжиме провода токоприемником. Следует иметь в виду, что полужесткие подвески тоже обладают определенной эластичностью. Степень эластичности определяется расчетом или опытом. Под эластичными подвесками обычно понимают подвески, имеющие повышенную эластичность по сравнению с полужесткими.

Простая некомпенсированная полужесткая подвеска была применена в первых подвесках контактного провода на высоте и до сих пор используется для участков сети, где скорость движения небольшая. К ним относятся отдельные участки трамвайных и троллейбусных линий протяженностью не более 400 м, кривые участки радиусом менее 70 м, сетевые узлы контактной сети, территории депо и ремонтных мастерских, заводов и подъезды к ним, грузовые линии. Достоинством подвески является простота устройства и обслуживания.

Провода закрепляют на гибких поперечинах или кронштейнах через 30-35 м для трамвайной и через 25-30 м для троллейбусной линий (рис.7, а). Большие пролёты применяют при креплении гибких поперечин на опорах, меньшие - при закреплении на стенах зданий. При совместной подвеске линий трамвая и троллейбуса длины пролетов принимают 25-30 м. Большие длины пролетов обусловливают большие провесы проводов, что ухудшает токосъем на больших скоростях движения. Скорость движения подвижного состава, допускаемая этой подвеской на прямых участках, не более 45 км/ч. Поддержание натяжения провода в заданных пределах осуществляется сезонной регулировкой.

Рассматриваемая простая подвеска предназначена для двух линий трамвая или троллейбуса, если расстояние между проводами не более 10 м. При большем числе подвешиваемых линий становится невозможным отрегулировать и поддерживать высоту их закрепления в допустимых пределах, а большие расстояния в средней части поперечины ведут к большим провесам над серединой улицы.

В эксплуатации продолжает оставаться значительное число линий с простой полужесткой некомпенсированной подвеской. Замена таких подвесок обычно выполняется при реконструкции сети, следовательно, они еще длительное время будут оставаться в эксплуатации. Существенное улучшение токосъема трамвая при минимальных затратах можно получить и при сохранении простой Подвески, если применить автоматическую грузовую компенсацию натяжения провода. Переустройство заключается в монтаже узлов грузовой компенсации, средней анкеровки и замене подвесов на специальные скользящие.

Разновидностью простой полужесткой некомпенсированной подвески является простая подвеска на цепной гибкий поперечине с фиксирующим тросом ( рис.7, б). Эту подвеску применяют для проводов двух и более линий троллейбуса, совместной подвески линий трамвая и троллейбуса, для подвески нескольких линий в депо. Основной элемент этой подвески - несущий трос поперечины - воспринимает все вертикальные нагрузки от контактных проводов, арматуры и частично от фиксирующей поперечины.

Расположение всех проводов на одной высоте достигается благодаря различной длине струнок. Под несущим тросом на высоте установки подвесов располагают фиксирующий трос, закрепляющий положение проводов в плане. Он воспринимает все горизонтальные нагрузки, возникающие при изменении направления проводов на криволинейных участках, действия ветра и боковых перемещений токоприемников. Для несущего троса, являющегося наиболее ответственной частью подвески, предусматривается трехкратный запас прочности, для фиксирующего троса - 2,5.

Подвеска провода на струнах обеспечивает большую независимость одного пути от другого. Например, повреждение проводов одного пути может не отразиться на работе другого, подвешенного раздельно на самостоятельных струнах. По основным параметрам - длине пролета и допустимой скорости движения - эта подвеска не отличается от подвески на простых поперечинах. Токосъем также может быть улучшен, если применить автоматическую. компенсацию.

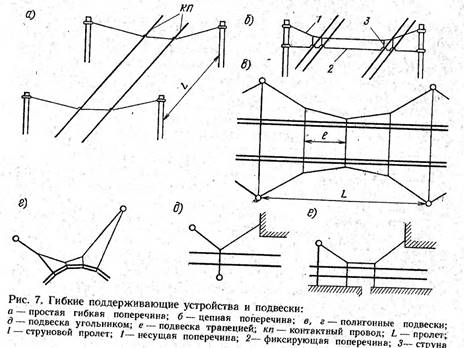

Полигонная подвеска (рис.7, в, г) - это такая подвеска, при которой на прямых участках по обе стороны от проводов подвешивают несущие тросы, располагаемые в наклонных плоскостях со спуском их к контактным проводам. Несущие тросы связаны несколькими поперечными струнами, которые служат гибкими поперечинами для подвески контактных проводов. Длина пролета между точками крепления несущих тросов по сравнению с простой подвеской может быть увеличена в 1,5-2 раза, а в. особых случаях - и более. Расстояние между струнами на прямых участках 15-20 м. Подвеска пригодна для прямых и кривых участков пути, причем на кривом участке может быть несущий трос лишь с одной стороны.

По сравнению с простой подвеской полигонная обеспечивает лучший токосъем благодаря уменьшению стрел провеса провода при одном и том же его натяжении вследствие более частого подвешивания. Для этой подвески требуется меньшее число опор.

Вместе с тем подвеска обладает рядом недостатков: повреждение несущего троса или струны одного пути вызывает нарушение движения обоих направлений, довольно сложный монтаж и регулировку системы в пролетах.

Полигонная подвеска не получила широкого распространений, но в виде отдельных включений встречается довольно часто на кривых участках пути трамвая, на больших площадях, мостах, путепроводах для подвески проводов трамвая или троллейбуса, когда отсутствуют здания, а опоры можно установить только с увеличенным пролетом. Полигонную подвеску часто применяют в одном из упрощенных вариантов: ' в виде угольника или трапеции (рис.7, д, е). Допустимая скорость движения до 45 км/ч.

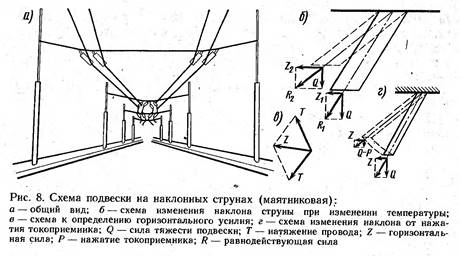

В частично компенсированной простой подвеске на наклонных струнах - маятниковой подвеске ( рис.8) - провода располагаются зигзагообразно 'по ломаной линии с отклонением вправо и влево от оси пути.

На поперечине или кронштейне провод закрепляют на подвеске с двумя параллельными струнами, воспринимающими силу тяжести провода и арматуры и горизонтальное усилие от оттяжки провода для зигзага. Параллелограмм, образованный струнами с верхними и нижними подвесами, обеспечивает вертикальное положение оси провода при всех наклонах струн в рабочем диапазоне.


Частичная компенсация - натяжения происходит следующим образом. Наклон струн (рис.8, б) определяется равнодействующей R1 от действия вертикальной силы тяжести подвески Q и горизонтальной силой от зигзага Z1. При понижении температуры провод будет уменьшаться в длине, что повлечет увеличение натяжения его и увеличение усилия от зигзага Z2, а горизонтальная сила Q останется неизменной. Установится, новое равновесие с равнодействующей R2, которая определит направление струн. При этом провод поднимется несколько вверх, произойдет спрямление зигзагообразной линии; длина этой ломаной линии становится меньше, чем до понижения температуры. Вследствие этого натяжение в проводе увеличится несколько меньше того, каким оно было бы при отсутствии наклонных струн и зигзага.

Обратная картина наблюдается при повышении температуры - увеличение зигзага и вследствие этого компенсация натяжения. Компенсация натяжения будет частичной, поскольку лишь часть приращения длины провода компенсируется изменением зигзага. Вместе с тем подвеска позволяет сгладить резкие изменения натяжения и для определенных климатических условий автоматически поддерживать натяжение, провода в заданных пределах.

Наклонное расположение струн обеспечивает эластичность подвески. В точке подвеса под действием силы нажатия токоприемника на провод Р ( рис.8, г) вертикальная составляющая будет равна разности Q - Р, а горизонтальная сила Z практически сохранит то же значение, что и при отсутствии токоприемника. С изменением усилий изменится равнодействующая, а следовательно, и наклонная струна сместится в сторону уменьшения зигзага, а провод поднимется вверх. Влияние токоприемника будет сказываться не только в точке подвешивания, но и в пролете, поскольку усилие нажатия токоприемника частично разгружает подвес.

Уменьшение зигзага при движении токоприемника благоприятно сказывается на устойчивости токосъема, так как при этом как бы скругляются вершины зигзага;

Длину струны рекомендуется принимать 0,5-0,6 м, а углы излома контактного провода в вершинах зигзага - не более 5°.

Подвеску применяют на троллейбусных линиях при радиусе криволинейных участков не менее 200 м. Длина пролета, между опорами на прямых участках 35-40 м. Скорость движения подвижного состава, допускаемая этой подвеской на прямых участках, 50 км/ч.

Компенсированная простая петлевая подвеска является улучшенным вариантом подвески благодаря креплению контактного провода в опорных точках посредством продольных оттяжных тросов и автоматической грузовой компенсации натяжения провода. Улучшение токосъема происходит вследствие повышения эластичности подвески. Подвеска рекомендована для реконструируемых участков трамвайных линий протяженностью не менее 400 м и при радиусе криволинейных участков не менее 200 м для замены простой подвески компенсированной. Подвеска по условиям токосъема уступает полукомпенсированной цепной, и поэтому ее используют лишь в случае нецелесообразности или невозможности осуществления цепной полукомпенсированной. Длина пролета между опорами на прямых участках 40-45 м, а допустимая скорость движения 60 км/ч.

В целом эту подвеску по основным качествам следует рассматривать как промежуточную между простыми и цепными. В частности, она удобна при сопряжении простой подвески с цепной.

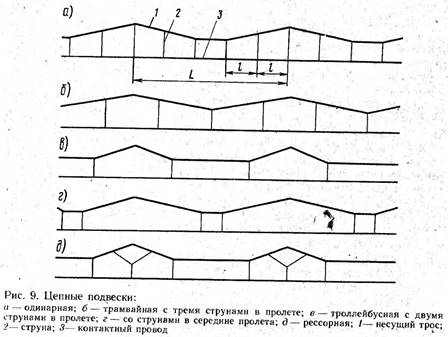

Цепные подвески (рис.9) применяют для обеспечения нормального токосъема при повышенных скоростях движения. Характерной их особенностью является подвеска контактного провода к продольному несущему тросу, которой закрепляется на опорных конструкциях. Длина пролета Ь Между точками закрепления троса на опорных конструкциях, по сравнению с простой подвеской, значительно увеличивается и вместе с тем длина пролетов между точками закрепления провода на несущем тросе (струновые пролеты) уменьшается. Провес контактного провода при этом уменьшается, и контакт между проводом и токоприемником улучшается, что особенно необходимо при больших скоростях движения.

Цепные подвески по способу закрепления контактного провода к несущему тросу могут быть разделены, на две группы: одинарные цепные подвески, в которых контактные провода подвешивают на струнах непосредственно к несущему тросу (рис.9, а); двойные цепные подвески, в которых к несущему тросу подвешивается на струнах вспомогательный провод, а к нему, в свою очередь, крепят контактные провода. Двойная подвеска на городском электротранспорте не получила распространения из-за сложности устройства и сравнительно небольших скоростей движения.


По способу размещения и количеству струн в пролете цепные подвески могут быть:

с простыми опорными струнами (см. рис.9, а) при расположении струны под опорой или вблизи от нее (не далее 1-2 м);

без опорных струн, когда струны размещаются в пролете (рис.9; б, в, г);

с рессорными опорными струнами (рис.9, д);

с большим числом струн в пролете (см. рис.9, а);

с малым числом струн в пролете (1-4 струны) (см. рис.9, б, в, г).

Подвеска с опорными струнами в пролете имеет большую неравномерность эластичности по длине пролета, что ухудшает токосъем. Подвеска без опорных струн имеет большую равномерность эластичности по пролету и предпочтительна для применения при повышенных скоростях движения.

Подвеска с большим числом струн в пролете характерна для железнодорожных контактных подвесок, где применяются большие пролеты (до 70-80 м) и скорости движения.

Подвески с малым числом струн в пролете" получили широкое распространение в сетях городского электротранспорта. В троллейбусной сети подвеска имеет по две струны, равномерно распределенные в пролете. Для подвески применяют скользящие струны минимальной длины. В трамвайной сети длина струнового пролета 10-15 м, а количество струн 3-4. Длина струнового пролета с фиксатором уменьшается на 2-3 м от нормального в конкретной подвеске. Длина опорных пролетов в трамвайной, троллейбусной сетях и при совместной подвеске 45-50 м.

Полукомпенсированная цепная подвеска применяется на участках трамвайных и троллейбусных линий протяженностью не менее 400 м при радиусе кривых не менее 100 м. Допустимая скорость движения для полукомпенсированных цепных подвесок 80 км/ч.

Некомпенсированная цепная подвеска применяется при отсутствии условий для применения полукомпенсированной: на участках трамвайных и троллейбусных линий протяженностью 150-400 м при радиусе кривых в плане не менее 100 м, в транспортных тоннелях и под инженерными сооружениями при высоте проема (в свету) более 5 м, а также для перекрытия отдельных больших опорных, пролетов. Допустимая скорость движения до 60 км/ч.

Цепная подвеска с одной струной в середине пролета (см. рис.9, г) является разновидностью подвесок без опорных струн. Контактный провод подвешивается на двух рядом расположенных струнах. Вторая струна ставится для резерва на случай выпадения провода из зажима в "одной из струн. При расчете обе струны ппринимаются за одну точку подвески. Подвеска имеет хорошую эластичность и обеспечивает устойчивый токосъем; в сравнении с другими подвесками наиболее проста в монтаже и эксплуатации. Длина опорного пролета до 35 км. Подвеска прошла успешно эксплуатационные испытания, но широкого распространения не получила, так как в сравнении с подвеской на двух струнах требует больших затрат на сооружение. Подвеска может быть использована в случае, когда по каким-либо соображениям окажется целесообразной подвеска с укороченными пролетами. В качестве некомпенсированной подвески она может быть применена для городов со сравнительно мягким климатом.

При наличии цепной подвески с рессорным тросом ( рис.9, д) токоприемник, приближаясь к опоре, силой своего нажатия на провод постепенно уменьшает нагрузку на струну от силы тяжести подвески, а несущий трос подтягивает ее боковые ветви, вызывая пперемещения контактного провода вверх, и тем самым спрямляет траекторию движения токоприемника, улучшая токосъем. Эластичность подвески определяется длиной плеч рессорной стрелы (ее боковых ветвей). Эта подвеска широкого распространения не получила вследствие довольно частых повреждений и коротких замыканий проводов при обрыве рессорной струны.

В отдельных случаях рессорные струны используются во всех цепных подвесках, они применяются для уменьшения неблагоприятного влияния на токосъем сосредоточенных масс от фиксаторов, секционных изоляторов и т.д.

По способу взаимного расположения контактного провода и несущего троса подвески подразделяются на вертикальные, полукосые и косые.

При вертикальной подвеске контактный провод и несущий трос размещаются в одной вертикальной плоскости. Несущий трос повторяет все изменения направлений контактного провода, а в трамвайной подвеске и зигзаг. На кривом участке несущий трос имеет такое же отклонение от осн. пути, как провод. Подвеска применяется в сети троллейбуса.

В полукосой подвеске трос на прямом участке сети трамвая натянут по оси пути, а контактный провод подвешен зигзагом для уменьшения износа контактной вставки токоприемника. Наклон струны в этой подвеске очень небольшой и не сказывается на работе подвески. Полукосая подвеска проще в монтаже и эксплуатации, поэтому она обычно и применяется в трамвайной сети.

В косой подвеске на прямых участках трамвая трос и контактный провод у опоры имеют смещение от оси токоприемника в разные стороны. Провод смещается на величину, допустимую в зигзаге, а трос - в 2-3 раза больше.

Подвеска предусматривает уменьшение отклонений контактного провода под действием ветра. Применяется подвеска редко ввиду сложности монтажа и эксплуатации.

На кривом пути в косой подвеске несущий трос смешают у опор во внешнюю сторону кривой так, что все струны имеют наклон в одну сторону.

Подвеска напоминает полигонную и находит применение в одинаковых с ней условиях.

В подвеске с транспозицией провода и троса натяжение участка провода передается на, участок несущего троса, а затем снова контактному проводу. В подвеске участвуют две чередующиеся местами ветви. Подвеска обеспечивает частичную компенсацию натяжения контактного провода при изменении окружающей температуры.

Поддержание натяжения в заданных пределах достигается за счет различных температурных коэффициентов линейного расширения и упругих удлинений, материалов провода и троса. Подвеска не получила распространения вследствие громоздкости устройства и сложности обслуживания.

На открытых, не защищенных зданиями или деревьями участках, например загородных линиях, насыпях, мостах и др., контактная подвеска подвергается значительным ветровым нагрузкам.

Если не принять во внимание соответствующие меры, то ветер может отнести контактный провод в сторону и ухудшить токосъем, а при сильных порывах и совсем За пределы токоприемника.

На трамвайных и троллейбусных сетях участки с повышенной ветровой нагрузкой обычно имеют небольшую протяженность.


Для повышения ветроустойчивости сокращают длину пролетов или применяют пространственную подвеску. Выполняют цепную подвеску либо двумя несущими тросами, закрепленными у опоры с разных сторон от оси токоприемника, либо ромбовидной цепной подвеской с двумя контактными проводами (рис.10). Для простой подвески можно рекомендовать полигонную подвеску. В тяжелых условиях применяют одновременно сокращение пролетов и одну из указанных подвесок.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:17:03 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:58:31 29 ноября 2015

Смотреть все комментарии (4)
Работы, похожие на Курсовая работа: Конструкция и материал проводов
Арматура и узлы электрифицированного транспорта
Арматура и узлы электрифицированного транспорта К подвесной арматуре и узлам относятся изделия для закрепления провода и троса, соединения их ...
В точке подвешивания несущего троса расстояние от него до контактного провода определяется в зависимости от длины подвешиваемого пролета провода.
В трамвайных и троллейбусных цепных подвесках и в подвесках полукомпенсированных используют подвесы скользящей струны, перемещающиеся вдоль продольно-несущего троса от ...
Раздел: Рефераты по транспорту
Тип: контрольная работа Просмотров: 481 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проект реконструкции контактной сети
Содержание Введение Данные для трассировки контактной сети на перегоне 1. Питание и секционирование контактной сети перегона 2. Определение сечения ...
где q, g - соответственно вертикальная и результирующая нагрузка на несущий трос в режиме "X", Н/м; К - натяжение контактного провода, Н; Т- натяжение несущего троса при ...
У компенсированной цепной подвески контактный провод имеет возможность перемещения при изменении его длины в пределах анкерного участка за счет наличия компенсации.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 3155 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Сооружение одноцепной линии электропередачи
Аннотация В курсовом проекте выполнены необходимые расчеты по сооружению одноцепной линии электропередачи, напряжением 330 кВ, протяженностью 46 км ...
Натяжение и визирование проводов и тросов в анкерных пролетах более 5 км короткими участками длинной не более 4-5 км с поданкеровкой проводов за временные якоря, закладываемые в ...
При расчете трудозатрат на натягивание проводов и тросов, если длина анкерного пролета отличается от указанной в таблице 1 Е23-3-21, то необходимо брать норму времени для ближайшей ...
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 2474 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электрификация крупных потребителей
ВВЕДЕНИЕ К каждой электрической сети предъявляется ряд требований: надежность электроснабжения, хорошее качество доставляемой электроэнергии ...
[ѭ] - допускаемое натяжение материала провода или троса, кГ/мм2.
Увеличение запаса прочности для медных, алюминиевых и стальных проводов небольших и средних сечений на линиях в населенных местностях и для однопроволочных проводов на всех линиях ...
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 402 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Контактная сеть переменного тока 27,5 кВ
... РАСЧЕТ. 1.1. Исходные данные для выполнения дипломного проекта. 1.2. Определение минимального, экономического сечения проводов контактной сети в ...
Стыковые зажимы узлы сопряжения анкеровочных ветвей из биметаллического троса к контактному проводу должны находиться вне зоны рабочей части полозов токоприёмника и располагаются ...
С учётом новых технологических приёмов ведутся работы на изолированных гибких поперечинах, по смене тросов средних анкеровок и эластичных струн, фиксаторов, а так же устройств ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 2437 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
План контактной сети и воздушных линий подстанции с учетом питания и ...
СОДЕРЖАНИЕ ВВЕДЕНИЕ 1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ, ВЫБОР ТИПОВ КОНТАКТНЫХ ПОДВЕСОК 1.1 Исходные данные для проектирования 1.2 Выбор и ...
Определение натяжений несущих тросов, номинальных натяжений контактных проводов
На НЕСУЩИЙ ТРОС от веса всех проводов контактной подвески
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 261 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка автоматизированного рабочего места (АРМ) ЭЧК-45 Внуковской ...
Содержание пояснительной записки Аннотация Введение 1. Разработка автоматизированного рабочего места (АРМ) ЭЧК-45 Внуковской дистанции ...
Оценка технического состояния контактной сети и качества технического обслуживания производится по удельному числу повреждений и времени перерывов электроснабжения на 100 км ...
Базы данных по проводам контактной подвески содержат информацию о контактном проводе, несущем тросе и усиливающем проводе контактной подвески.
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 2002 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Расчет участка контактной сети станции и перегона
... транспорта Иркутский государственный университет путей сообщения Кафедра: ЭЖТ КУРСОВОЙ ПРОЕКТ Дисциплина: "Контактные сети" Тема: "Расчет участка ...
Определение натяжений нагруженного (контактным проводом) несущего троса в зависимости от температуры.
Уклоны контактного провода на подходах к искусственному сооружению устанавливают по условиям взаимодействия токоприемника и контактного провода в зависимости от максимальной ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 544 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет участка контактной сети станции и перегона
Министерство Путей Сообщения Иркутский Государственный Университет Путей Сообщения Кафедра: ЭЖТ КУРСОВОЙ ПРОЕКТ Вариант-50 Дисциплина: "Контактные ...
Где: g - погонная нагрузка от собственного веса проводов подвески (троса контактного провода и струн), даН/м;
Уклоны контактного провода на подходах к искусственному сооружению устанавливают по условиям взаимодействия токоприемника и контактного провода в зависимости от максимальной ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 375 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет участка контактной сети станции и перегона
... Иркутский государственный университет путей сообщения. Кафедра: ЭЖТ КУРСОВОЙ ПРОЕКТ Вариант-83 Дисциплина: "Контактные сети" Тема: "Расчет участка ...
Уклоны контактного провода на подходах к искусственному сооружению устанавливают по условиям взаимодействия токоприемника и контактного провода в зависимости от максимальной ...
Натяжение несущего троса при беспровесном положении контактного провода определяется при условии, когда jх = 0 (для рессорных подвесок), по формуле:
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 1978 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Конструкция и материал проводов (1811)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150350)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
