Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364139
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62791)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21319)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21692)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8692)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3462)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20644)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты

Название: Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты
Раздел: Биология и химия
Тип: реферат Добавлен 23:28:47 27 марта 2014 Похожие работы
Просмотров: 45 Комментариев: 6 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты

В.А. Перистый 1,Л.Ф. Перистая 1, И.Г. Рыльцова 1, В.П. Чуев 2,А.А. Бузов 2, Л.В. Половнева 2

Белгородский государственный национальный исследовательский университет

Опытно-экспериментальный завод «ВладМиВа»

Введение

Применение биосовместимых наноструктурированных композитов все шире внедряется в медицинскую технику. Особенно это касается пломбировочных стоматологических материалов с заранее заданными свойствами на полимерной основе [1-3]. Внедрение химической технологии и нанотехнологии в медицинскую технику позволяет успешно решать задачи медицинского материаловедения [4-6]. Особенно широкое применение находят материалы на основе полиакриловой кислоты (ПАК). Данные композиты получаются при смещении раствора ПАК с мелкодисперсным стеклом, содержащим поливалентные оксиды металлов и модифицирующие добавки [7].

Стоматологическая полиакриловая кислота выпускается за рубежом в виде водного раствора, который при применении имеет ряд недостатков: не стабилен при хранении, нельзя приготовить растворы любой концентрации [5]. В лаборатории химической технологии Белгородского государственного университета в 2002-2005 гг. была разработана технология производства высокочистой, порошкообразной, легко дозируемой полиакриловой кислоты. Именно такой полимер стабилен при хранении и удобен для быстрого приготовления раствора любой концентрации с целью получения при смешении с порошкообразным стеклом-отвердителем пломбировочного стоматологического композита.

В 2005 году Белгородскому государственному университету был выдан патент «Способ получения полиакриловой кислоты» [8], который в виде интеллектуальной собственности был передан Белгородскому опытно-экспериментальному заводу (ОЭЗ) «ВладМиВа» согласно лицензионному договору № РД 001.160.5 от 25.08.2006. Проведенные авторами данного изобретения дальнейшие исследования, опытно-конструкторские и организационные работы [9-11] позволили ОЭЗ «ВладМиВа» освоить производство высококачественной порошкообразной ПАК и на ее основе организовать выпуск более 10-ти наименований биосовместимых композиционных материалов для терапевтической стоматологии [12].

Одним из основных требований, предъявляемых к качеству порошкообразной ПАК, является ее мелкодисперсность, отсутствие комкования и фрагментов стеклования полимера. В последнее время в процессе практической работы по получению ПАК стали проявляться эти нежелательные явления. По-видимому, это связано с ухудшением качества исходного сырья, применяемого в качестве мономера при производстве ПАК - акриловой кислоты.

Поэтому задачей данной работы является, с одной стороны, изучение влияния, в процессе полимеризации, влаги на сыпучесть и дисперсность полученного при этом полимера -

ПАК, а с другой стороны, предложить рекомендаций по предотвращению попадания влаги при проведении технологического процесса производства ПАК.

Объекты и методы исследования

Товарная акриловая кислота, торговой марки «АРКЕМА», предварительно анализировалась на ИК-спектрофотометре Yasco FT/IR-4100.

Известно, что разрешающая способность в отношении влаги не высокая: полоса поглощения связи О—Н соответствует области 3700 см-1 (2.695мкм), но интенсивность данной полы поглощения слабая [13]. Поэтому более точное определение влаги в акриловой кислоте осуществляли методом Фишера, основанном на восстановлении иода диоксидом серы SO2 до иодоводорода HI в присутствии влаги. Реактив Фишера представляет собой раствор йода и диоксида серы в смеси пиридин-метанол. В присутствии влаги фиолетовая окраска йода исчезает в эквивалентной точке тирования:

H2O + I2 + SO2 + 3Py (избыток) ^ 2 (PyHI) + PySO3

Комплекс PySO3 связывается метанолом-растворителем:

PySO3 + СН3ОН ^ Py+ HCH3OSO2-

Метод Фишера - один их наиболее высокочувствительных методов определения малых количеств влаги в органических хидкостях [13], поэтому он использовался при определении влаги в предстоящих исследованиях. Определение влаги по Фишеру осуществлялось на титрат- оре Mettler Toledo V20/V30 при относительной погрешности ±3%.

Для изучения влияния влажности исходной акриловой кислоты на сыпучесть и дисперсность ПАК проводились опыты по полимеризации акриловой кислоты, содержащей различное количество влаги. Методика эксперимента заключалась в проведении полимеризации в трехгорлой колбе, снабженной мешалкой, термометром и капельницей. Теплота реакции полимеризации отводилась при помощи водяной бани. Во всех опытах параметры процесса полимеризации были идентичны промышленному технологическому режиму, а именно: объемное соотношение мономер/растворитель толуол = 1/8, температура 102-104°С, инициатор полимеризации - 2,2’-азоизобутиронитрил в количестве 1.25 масс. % по отношению к исходной акриловой кислоте [8]. По окончанию полимеризации полученная ПАК отфильтровывалась, промывалась пентаном, высушивалась в сушильном шкафу при температуре 70-80°С и исследовалась на сыпучесть, насыпную массу и дисперсность. Насыпная масса определялась весовым методом.

Известно, что основным показателем сыпучих материалов является угол естественного откоса, который колеблется от минимальных значений (5-10°) для легкосыпучих материалов до 60-80° для трудносыпучих [14]. Поэтому в данной работе сыпучесть ПАК оценивалась по величине угла естественного откоса. Дисперсный состав полимера определяли на основе микрофотографий, полученных на растровом электронном микроскопе Ouanta-200-3D. Микрофотографии приведены на рисунке.

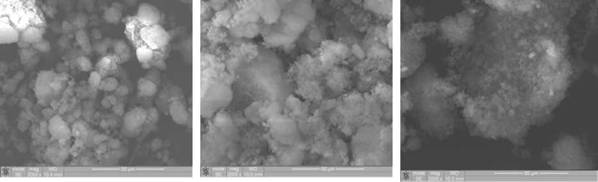

а)б)в)

Рис. Микрофотографии полиакриловой кислоты с содержанием влаги в исходной акриловой кислоте: а) 0.01 масс.%; б) 0.125 масс.%; в) 0.600 масс.%

Результаты и их обсуждение

Экспериментальные данные приведены в таблице. Как и предполагалось, на основании теоретических представлений, наличие влаги в исходном мономере акриловой кислоте вызывает набухание образующегося в процессе полимеризации полимера, в результате чего происходит агломерация макромолекул ПАК. Вследствие этих явлений наблюдается снижение сыпучести (увеличение угла естественного откоса), увеличение насыпной массы и размера частиц. Эти нежелательные явления отрицательно сказываются на эксплуатационных характеристиках ПАК, а именно: при хранении происходит ее слеживаемость, снижение сыпучести вызывает затруднение при дозировке ПАК в процессе получения стоматологических полимерных композитов, увеличение степени дисперсности (размеров частиц) приводит к снижению растворимости таких крупных частиц при приготовлении концентрированных растворов ПАК.

Таблица

Влияние влажности акриловой кислоты на насыпную массу, угол естественного откоса и дисперсность полиакриловой кислоты (условия полимеризации см. раздел «Объекты и методы исследования»)

п/п

Содержание влаги в акриловой кислоте, масс.%

Свойства полиакриловой кислоты

Насыпная масса, г/см3

Угол естественного откоса, °

Дисперсность: усредненный размер частиц, мкм

Примечание

1

0.01

0.28

45

18

Шелковистый, сыпучий порошок*

2

0.05

0.33

47

-

-

3

0.075

0.38

47

-

-

4

0.100

0.42

50

-

5

0.125

0.46

52

25

Крупные частицы, шелковистость и сыпучесть снижены*

6

0.150

0.48

54

-

-

7

0.175

0.51

54

-

-

8

0.200

0.54

55

-

-

9

0.225

0.56

57

-

-

10

0.250

0.58

58

-

-

11

0.600

0.73

61

79

Значительное коркооб- разование

*См. микрофотографии ПАК.

Так, при применении композита «Аквион» рабочее время должно составлять 2.0-2.5 минуты, т. е. в течение этого времени ПАК должен раствориться а затем композит должен затвердеть в течение 4.5-5.0 минут [12]. Поэтому акриловая кислота, поступающая на получение ПАК не должна содержать более 0.075 масс.% влаги. В противном случае она должна пройти предварительную стадию обезвоживания. Также в процессе получения ПАК необходимо соблюдать меры, препятствующие попаданию влаги, а именно: аппаратура - полимеризатор, прокладки, сальники должны быть абсолютно сухими, при отгонке толуола - растворителя [9, 10] не допускать подсоса воздуха (влаги) в систему, выгрузку кондиционного полимера производить при подогретом состоянии (50-б0°С), т. е. при температуре выше точки росы [15].

Выводы

Исследовано влияние степени влажности исходного мономера акриловой кислоты на сыпучесть, насыпную массу и дисперсность биосовместимого стоматологического материала - полиакриловой кислоты.

Показано, что для получения качественной ПАК, обладающей устойчивостью при хранении (не подвергающейся слеживаемости), высокой растворимостью, удобством и легкостью дозирования, необходимо в качестве исходного мономера применять акриловую кислоту с содержанием влаги не превышающим 0.075 масс.%.

При производстве ПАК необходимо предусмотреть мероприятия, исключающие попадание влаги (сухая аппаратура, герметичность, кондиционная ПАК при выгрузке и затаривании должна иметь температуры выше точки росы).

Необходимо ужесточить требования по содержанию влаги в исходном мономере акриловой кислоте, либо разработать методику и технологию ее обезвоживания.

Список литературы

Курякина Н.В. Терапевтическая стоматология детского возраста. - М.: Медицинская книга: Из- во НГМА, 2004. - 744 с.

Вязмитина А.В., Усевич Т.Л. Материаловедение в стоматологии. - Ростов на Дону: Феникс, 2002. - 352 с.

Николишин А.К. Восстановление (реставрация) и пломбирование зубов современными материалами и технологиями. - Полтава: Из-во «Полтава», 2001. - 176 с.

Штальман М.И. Полимеры медико-биологического назначения. - М.: НКЦ «Академкнига», 2006. - 400 с.

Томашкевич М. Современные композитные материалы в стоматологической практике / Пер. с польского. - Львов: ГалДент, 2001. - 132 с.

Гусев А.И. Наноматериалы, наноструктуры, нанотехнологии. - М.: Физматлит, 2005. - 461 с.

Композиционные пломбировочные материалы / В.И. Лукьяненко, К.А. Макаров, М.З. Шейн- гард, А.С. Алексеева. - Л.: Медицина, 1988. - 211 с.

Патент + РФ № 2.266.918, МПК C08F 120/60 Способ получения полиакриловой кислоты /

В.А. Перистый, В.П. Чуев, В.М. Никитуенко. Заявлен 30.06.2004; опубликован 27.12.2005. Бэл. №36.

Перистый В.А., Перистая Л.Ф., Чуев В.П. Разработка технологии производства полиакриловой кислоты для стоматологических целей // Научные ведомости БелГУ. Сер. «Естественные науки». - 2009. - № 11 (66). Вып. 9/2. - С. 95-100.

Исследование влияния параметров процесса полимеризации акриловой кислоты на вязкость полиакриловой кислоты / Л.Ф. Перистая, В.А. Перистый, Н.А. Павлов и др. / / Научные ведомости БелГУ. Сер. «Естественные науки». - 2010. - №3 (74). Вып. 10. - С. 107-111.

Перистая Л.Ф., Перистый В.А., Бурячина Н.А. Задачи химической науки в области создания биосовместимых композитов для стоматологии // Научные ведомости БелГУ. Сер. «Медицина и фармация». - 2010. - № 22 (93). Вып. 12. - С. 64-71.

Чуев В.П., Бузов А.А., Кузьмина Е.А. Стоматологическая программа // Сборник стоматологических материалов, выпускаемых фирмой «ВладМиВа». - Белгород. - 2005. - 216 с.

Гордон А., Форд Р. Спутник химика, физико-химические свойства, методики, библиография / Пер. с англ. Е.Л.Розенберг, С.И. Коппела. - М.: Мир, 1976. - 571 с.

Плановский А.Н., Рамм В.М., Качан С.З. Процессы и аппаратуры химической технологии. - М.: ГНТИ химической литературы, 1962. - 847 с.

Перри Дж. Справочник инженера-химика. T.I. - М.: «Химия», 1969. - 640 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya18:49:33 01 сентября 2019
.
.18:49:33 01 сентября 2019
.
.18:49:32 01 сентября 2019
.
.18:49:31 01 сентября 2019
.
.18:49:30 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Реферат: Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(238623)
Комментарии (3230)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
