Учебное пособие: Методические указания к курсовой работе Лысьва, 2009

Название: Методические указания к курсовой работе Лысьва, 2009
Раздел: Остальные рефераты
Тип: учебное пособие Добавлен 13:26:52 28 июля 2012 Похожие работы
Просмотров: 3398 Комментариев: 7 Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Пермский государственный технический университет

Лысьвенский филиал

ТЕОРИЯ автоматического УПРАВЛЕНИЯ

методические указания к курсовой работе

Лысьва, 2009


Составитель доцент В.Г. Лопатин

УДК 681.5(075.8)

Т 47

Теория автоматического управления: Метод. указания к курс. работе
/ сост. В.Г. Лопатин; Лысьвенский филиал Пермского государственного технического университета. Лысьва, 2009, 20 с.

Рецензенты: канд. техн. наук Н.В. Андриевская

доктор техн. наук В.П. Казанцев

© Пермский государственный

технический университет, 2009


ВВЕДЕНИЕ

Предполагается, что к моменту начала выполнения курсовой работы студент твердо усвоил необходимые теоретические знания. Консультации руководителя курсовой работы служат для текущего контроля выполнения расчетов и, при необходимости, их коррекции.

Цель выполнения работы : углубление знаний основных разделов ТАУ, ознакомление с методами исследования и проектирования систем автоматического управления (САУ) с заданными параметрами и получение практических навыков автоматизированного проектирования и исследования систем регулирования с применением персональных компьютеров.

Задачи, решаемые в процессе выполнения курсовой работы :

- ознакомление с математическим описанием систем управления;

- изучение процедуры синтеза систем регулирования, базирующейся на принципах подчиненного регулирования координат;

- получение практических навыков проектирования типовых структур управления;

- получение практических навыков работы с компьютерной системой автоматизированного проектирования и исследования объектами управления.

Порядок выполнения курсовой работы:

- ознакомление с заданием на курсовую работу (вариант задает преподаватель);

- ознакомление с математическим описанием и процедурой синтеза САУ;

- преобразование структурной схемы и определение передаточной функции разомкнутой системы, определение устойчивости системы по характеристикам, построенным с использованием пакета Matlab.

В методических указаниях кроме задания и примера выполнения, дается небольшой объем теоретического материала, способствующего наиболее быстрому вхождению в курс решаемых вопросов, однако наличие этого материала не исключает пользование справочной, научной и учебной литературой.

Курсовые работы выполняются в соответствии с требованиями, сформированными на основании ГОСТ 7.32 – 2001, и сопровождаются ясным текстом, поясняющими рисунками и схемами. Небрежно выполненные работы не принимаются.

Курсовые работы сдаются преподавателю для оценки не позднее, чем за месяц до экзаменов.

Окончательная оценка выставляется после защиты курсовой работы.

Все рисунки и графики выполняются четко на миллиметровой бумаге или на листах формата А4 с использованием прикладного программного обеспечения.


1. Методические указания по выполнению курсовой работы

По заданной системе дифференциальных уравнений, описывающих работу САУ необходимо:

1. Составить структурную схему САУ;

2. Найти передаточную функцию разомкнутой системы на основе использования правил структурных преобразований

;

3. Построить асимптотическую ЛАЧХ, ЛФЧХ и АФХ разомкнутой САУ;

4. Определить устойчивость замкнутой САУ; найти предельный коэффициент усиления;

5. Определить статическую и кинетическую ошибки замкнутой системы.

6. Сделать выводы о результатах проделанной работы.

Для определения передаточной функции разомкнутой системы, структурную схему, составленную на основе заданной системы дифференциальных уравнений, следует привести к одноконтурной системе (к виду аналогичному, представленному на рис. 2, г ).

Если САУ при заданном коэффициенте усиления окажется неустойчивой, то статическую и кинетическую ошибки следует определять для системы с коэффициентом усиления в 2 раза меньше предельного.

К оформлению расчетного задания предъявляются следующие требования:

1) На титульном листе указываются: тема расчетного задания, номер варианта, фамилия и инициалы студента и преподавателя, год выполнения (см. пример оформления на последней странице).

2) Выполненная курсовая работа оформляется на отдельных листах формата А4.

- Поля: сверху, снизу, слева – 20 мм, справа – 10 мм.

- Межстрочный интервал в тексте – 1,5.

- Межстрочный интервал в заголовке (если больше 1 строки) – 1,0. Интервал после заголовка 12 пт.

- По тексту работы установить интервал «перед» и «после» – 0 пт.

- Шрифт – Times New Roman, 14 пт., обычный. Подчеркивание в тексте не допускается.

- Отступ –1,25. Использовать клавиши «Tab» и «Enter».

- Не допускается повышенная разряженность в последней строке абзаца. Для исключения этой ошибки следует использовать клавишу «Enter».

- Нумерация страниц – по центру снизу.

- Расположение текста на странице – по ширине.

- Расположение заголовков – по центру.

- Полужирное выделение допускается для заголовков и, в порядке исключения, для ключевых понятий в тексте. Таковых на 1 странице не должно быть больше 4-5.

- Любые сокращения или аббревиатуры сначала должны быть полностью названы и обозначены. Только после этого ими можно пользоваться в тексте работы.

- Названия рисунка пишется снизу рисунка. Расположение названия – по центру. Для названия рисунка использовать шрифт «курсив». Текст в оформляется шрифтом 12. Нумерация рисунков – сквозная.

- Название таблицы пишется сверху таблицы. Расположение названия – справа. Для названия таблиц использовать шрифт «курсив». Текст в таблицах оформляется шрифтом 12 с межстрочным интервалом – одинарный. Нумерация таблиц – сквозная.

- Каждый новый раздел (но не параграф!!! ) следует начинать с новой страницы.

- Не допускать пустых !!! листов в тексте, когда на странице всего 2-3 строки. В этом случае нужно отредактировать текст таким образом, чтобы исключить эту ситуацию. Последний лист раздела должен быть заполнен, минимум, на 50÷75%.

При использовании литературы должна быть дана ссылка на литературный источник, откуда она взята.

3) Рисунки должны выполняются с помощью прикладных программ, а если вручную, то линеек, лекал и могут располагаться как по тексту, так и в конце. Рисунки должны иметь сквозную нумерацию со ссылками в тексте.

2. Пример выполнения курсовой работы

Работа системы автоматического управления задана системой дифференциальных уравнений:

Решение

1. Составим структурную схему САУ. Перепишем в операторной форме исходную систему дифференциальных уравнений, приняв начальные условия нулевыми:

Полученной схеме уравнений соответствует структурная схема, представленная на рис. 1.

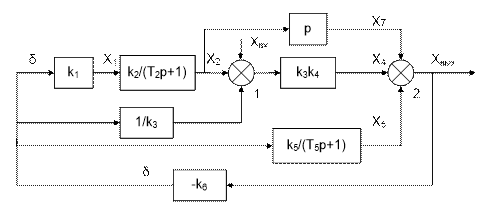

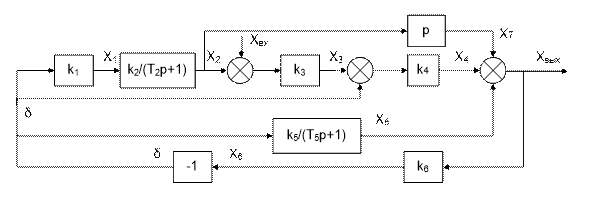

Рис. 1. Структурная схема САУ

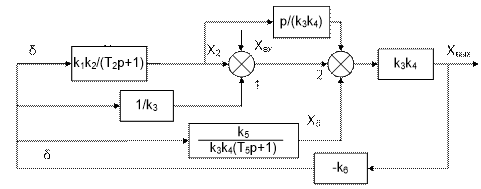

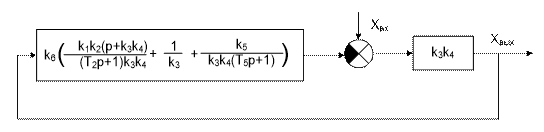

Рис. 2 а . Преобразование исходной схемы САУ. 1-й этап

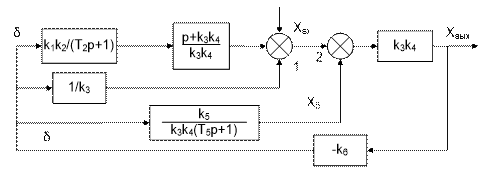

Рис. 2 б . Преобразование исходной схемы САУ. 2-й этап

Рис. 2 в . Преобразование исходной схемы САУ. 3-й этап

Рис. 2 г . Преобразование исходной схемы САУ. 4-й этап

2. Для нахождения передаточной функции системы преобразуем структурную схему САУ, изображенную на рис. 1. Для этого используем известные правила структурных преобразований. Последовательность преобразований показана (рис. 2, а, б, в, г) . Затем разорвем обратную связь. Тогда искомая передаточная функция разомкнутой системы будет равна:

После подстановки в выражение WP (p) численных значений параметров, получим:

(1)

Затем в числителе желательно получить коэффициент при р 0 равным единице. Для этого вынесем значение 2,4 за скобки.

Решим полученное в числителе квадратное уравнение в скобках

Выполним замену хр , т.к. в передаточной функции используется параметр р , и, исходя из соотношения

найдем

Для получения в передаточной функции числителя коэффициента при р 0 равного единице с тем чтобы с = 1 преобразуем числитель следующим образом:

В результате получим удобное выражение преобразованной передаточной функции WP (p), в котором при каждом коэффициенте р0 стоит 1

Для построения ЛАЧХ, ЛФЧХ и АФХ разомкнутой САУ запишем выражения для:

а) комплексного коэффициента усиления:

б) амплитудно–частотной характеристики:

в) фазо–частотной характеристики:

г) логарифмической амплитудно-частотной характеристики:

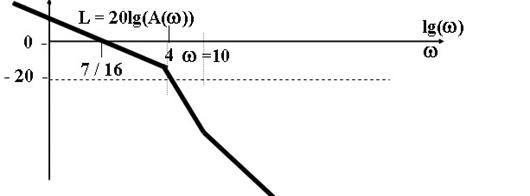

Для построения асимптотической ЛАЧХ определим сопрягающие частоты:

и найдем выражения асимптот ЛАЧХ для каждого из диапазонов частот.

1)

для каждого диапазона частот будет справедливо выполнение следующих неравенств:

и асимптотическая ЛАЧХ в этом диапазоне будет иметь вид:

.

2)

;;;

.

3)

;;;

.

4)

;;;

5)

; ; ; ;

Асимптотическая ЛАЧХ и соответствующая ей ЛФЧХ представлены на рис.3. Их можно построить с помощью графического редактора Excel , с помощью пакета MathCAD . В нашем примере ЛАЧХ и ЛФЧХ построены с помощью функции Margin системы Matlab , в виде диаграммы Боде с одновременным определением относительной устойчивости системы.

Запишем скрипт Matlab

>> num=[0.208 1.904 2.4]; den=[1 2.5 1];

>> sys=tf(num, den)

Transfer function:

0.208 s^2 + 1.904 s + 2.4

-------------------------

s^2 + 2.5 s + 1

>> margin(sys)

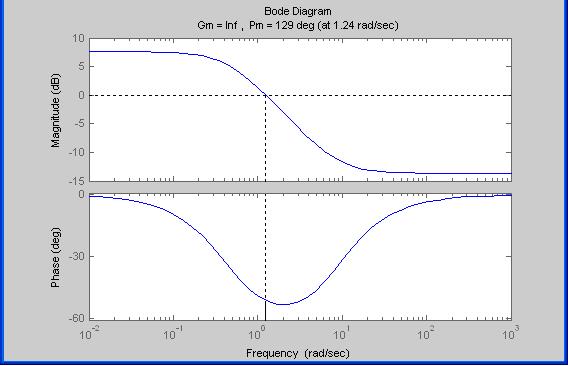

Рис. 3 ЛАЧХ и ЛФЧХ – диаграмма Боде с показателями относительной устойчивости

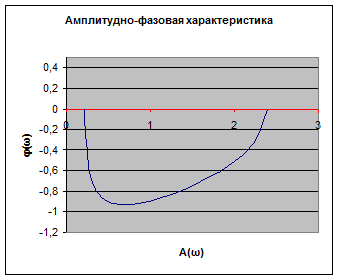

АФХ разомкнутой системы представлена на рис. 4.

Рис.4 АФХ разомкнутой системы

Построение амплитудно-фазовых характеристик Определение динамических свойств элементарных звеньев производится по амплитудно-фазовой характеристике (АФХ) W (jω) = R (ω) + m (ω) = A (ω)×ejφ(ω) , где R (ω) – вещественная часть амплитудно-фазовой характеристики (ВЧХ);Ι (ω) – мнимая часть амплитудно-фазовой характеристики (МЧХ);A (ω) – амплитудная характеристика;φ(ω) – фазовая характеристика. Амплитудно-фазовую характеристику можно построить в прямоугольной системе координат по значениям R (ω) и Ι m (ω). Для этого для каждого значения ω определяется R (ω) и откладывается по оси абсцисс, затем определяется Ι m (ω) и откладывается по оси ординат. Полученные точки с координатами (R (ω); Ι m (ω)) соединяются плавной кривой, которая и будет АФХ.Построить АФХ можно в полярных координатах по значению φ(ω) и A (ω). Для этого для каждого значения частоты ω определяется угол сдвига фаз φ(ω) и откладывается от вектора R (ω). Затем определяется A (ω) и откладывается на луче с заданным φ(ω). Полученные точки соединяются плавной кривой, которая и будет АФХ.

5. Определим устойчивость замкнутой САУ.

5.1. По критерию Найквиста определяем устойчивость разомкнутой системы, а по корням характеристического полинома устойчивость замкнутой системы.

Критерий Найквиста позволяет судить об устойчивости замкнутой системы по амплитудно-фазовой характеристике разомкнутого контура системы.

Построим диаграмму Найквиста с использованием функции nyquist системы программирования Matlab . Для этого возьмем передаточную функцию разомкнутой САУ, представленную в уравнении (1)

Передаточная функция замкнутой САУ:

(2)

Запишем скрипт Matlab с переменными num и den для разомкнутой САУ и numz и denz для замкнутой САУ соответственно:

>> num=[0.208 1.904 2.4]; den=[1 2.5 1];numz=[50 125 50]; denz=[1.208 4.404 3.4];

>> sys=tf(num, den);

>> roots(den)

ans =

-2.0000

-0.5000

>> roots(denz)

ans =

-2.5357

-1.1100.

>> nyquist (sys).

Команда roots (den ) возвращает значения корней разомкнутой САУ, а команда roots (denz ) определяет значения корней замкнутой САУ. Как видим, все корни замкнутой САУ имеют отрицательные вещественные части, а значит, система устойчива.

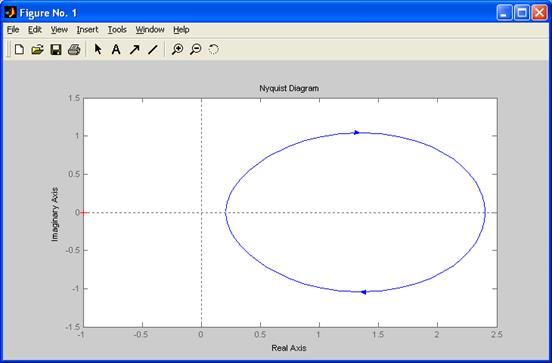

На рис. 5 приведена диаграмма Найквиста, которая, как видим, не охватывает точку (-1; j 0) комплексной плоскости. Это позволяет говорить об устойчивости замкнутой САУ без нахождения корней характеристического уравнения.

Поскольку функция nyquist применена без указания параметров, то диаграмма строится автоматически для всего диапазона регулирования частоты
ω Î (–¥; +¥) и полный годограф Найквиста симметричен относительно действительной оси.

Рис.5 Годограф Найквиста разомкнутой САУ

5.2. По критерию Гурвица: для этого передаточную функцию замкнутой САУ (2):

Составим определители Гурвица из коэффициентов характеристического полинома замкнутой системы 2-го порядка:

Определитель положительный при положительном коэффициенте а0 , следовательно, замкнутая система устойчива.

Все корни характеристического полинома имеют отрицательную действительную часть, следовательно, в соответствии с необходимым и достаточным условием устойчивости, замкнутая система неустойчива.

6. Проверим полученный результат с помощью системы программирования Matlab , непосредственно вычислив корни характеристического уравнения: замкнутой системы. Для этого воспользуемся функцией «pole ». Ниже приведен скрипт и результат вычисления и результат вычисления корней, а также их расположение на комплексной плоскости (рис. 6).

>> numz=[50 125 50]; denz=[1.208 4.404 3.4];

>> sysz=tf(numz, denz);

>> sys=feedback(sysz,[0])

Transfer function:

50 s^2 + 125 s + 50

-------------------------

1.208 s^2 + 4.404 s + 3.4

>> pole(sys)

ans =

-2.5357

-1.1100

>> pzmap(sys)

7. Построим временные характеристики системы, для чего воспользуемся пакетом MatLab и библиотекой Simulink . Для построения воспользуемся передаточной функцией замкнутой системы (2). На вход 1-го звена подадим входное ступенчатое воздействие с задержкой 1 с, на вход второго – импульсное воздействие с параметрами (Period – 10 sec; Pulse Width – 1 %).

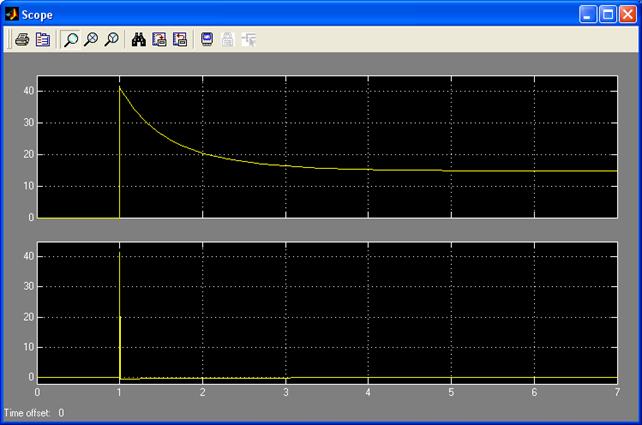

В результате путем моделирования замкнутой САУ получим переходную и импульсную переходные характеристики системы. Установившееся значение на выходе системы составило 15 единиц.

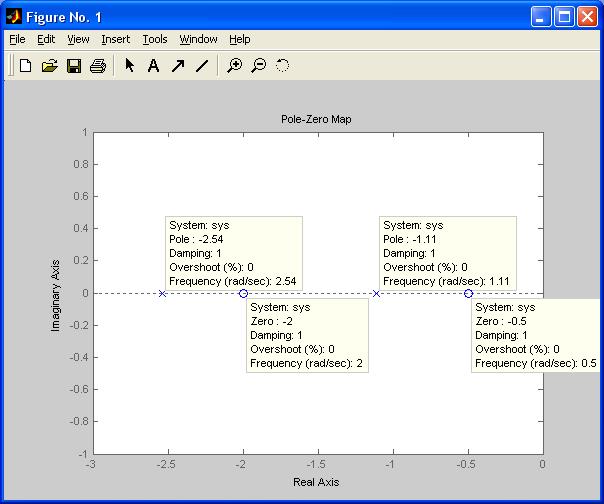

Рис.6 Расположение корней характеристического полинома на комплексной плоскости

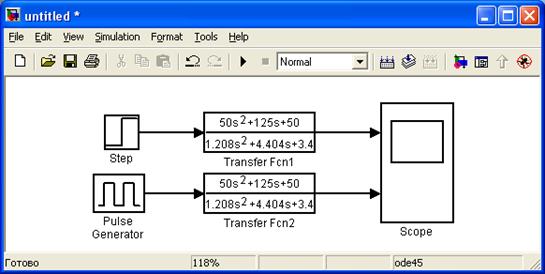

Рис.7 Схема для получения временных характеристик

Рис.7 Схема для получения временных характеристик

Оценить устойчивость системы. Сравнить показатели устойчивости системы, полученные с использованием различных критериев устойчивости. Сделать вывод о качественных показателях регулирования рассматриваемой системы, о ее работоспособности и целесообразности внедрения её в реальную систему управления.

Рекомендуемая литература

1. Бесекерский В.А. Сборник задач по теории автоматического регулирования и управления. 5-е изд. перераб. и доп. – М.: Наука, 1987. – 512 с.

2. Теория автоматического управления (часть 1) / Под ред. А.А.Воронова. – М.: Высшая школа, 1986 (117 экз.).

3. Теория автоматического управления (часть 2) / Под ред. А.А.Воронова. – М.: Высшая школа, 1977 (114 экз.).

4. Теория автоматического управления (часть 1) / Под ред. А.В.Нетушила. – М.: Высшая школа, 1976 (199 экз.).

5. Теория автоматического управления (часть 2) / Под ред. А.В.Нетушила. – М.: Высшая школа, 1983 (144 экз.).

6. Солодовников В.В., Плотников В.Н., Яковлев А.В. Основы теории и элементы систем автоматического регулирования. – М.: Машиностроение, 1985. – 195 с.

7. Солодовников В.В., Плотников В.Н., Яковлев А.В. Теория автоматического управления техническими системами. – М.: Изд-во МГТУ, 1993.

8. Топчеев Ю.И. Атлас для проектирования систем автоматического регулирования: Учеб. пособие для вузов. – М.: Машиностроение, 1989. – 752 с.: ил.

9. Фатеев А.В. Расчет автоматических систем. – М.: Высшая школа, 1973. – 336 с.


Варианты расчетных заданий

1.

2.

3.

4.

5.

6.

7.

8.

9.


10.

11.

12.

13.


14.

15.

16.

17.


18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Пермский государственный технический университет

Лысьвенский филиал

курсовая работа

По дисциплине «ТЕОРИЯ автоматического УПРАВЛЕНИЯ»

Тема «Расчет системы автоматического управления»

Выполнил студент ______________________________________________ И.О. Фамилия

подпись, дата

Группа Э-08-1

Направление 140600 «Электротехника, электромеханика и электротехнологии»

Научный руководитель____________________________________________ И.О. Фамилия

подпись, дата

Лысьва, 2010

Логарифмические амплитудно-частотные характеристики системы управления (ЛАЧХ)

Для частотной оси обычно используется логарифмический масштаб, позволяющий (в отличие от линейного масштаба) существенно расширить рассматриваемый диапазон частот. Логарифмический масштаб эквивалентен тому, что по оси абсцисс откладывается в линейном масштабе lg(ω) , хотя размечается ось соответствующими значениями частоты ω.

Декада – единица измерения диапазона частот в логарифмическом масштабе, когда верхняя граница диапазона отличается от нижней в 10 раз.

Удобно также использовать логарифмический масштаб и по оси ординат для построения графиков амплитудно-частотных характеристик. Таким образом, ЛАЧХ – это зависимость 20 lg(A(ω)) от lg(ω)

ЛАЧХ измеряется в децибелах (дБ), причем изменению амплитуды сигнала в 10 раз соответствует изменение логарифмической шкалы на 20 дБ.

А. Белл (1847 – 1922) – изобретатель телефона (1876 г.).

Удобство ЛАЧХ определяется тем, что при последовательном соединении звеньев АЧХ звеньев перемножаются, а ЛАЧХи необходимо складывать!

Кроме того ЛАЧХи элементарных звеньев имеют простое приближенное представление асимптотами. ЛАЧХ интегрирующего звена строится точно в виде прямой с наклоном –20 дБ на декаду и частотой пересечения горизонтальной оси, равной коэффициенту передачи интегрирующего звена.

ЛАЧХ элементарных звеньев

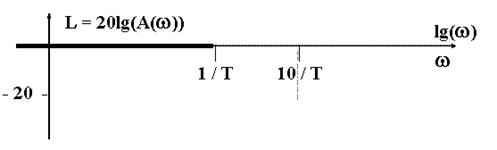

Асимптотическая ЛАЧХ апериодического звена начинается с горизонтальной прямой и сопрягается с прямой, имеющей наклон –20 дБ на декаду. Сопряжение производится на частоте, равной 1/T, где T – постоянная времени апериодического звена.

Асимптотическая ЛАЧХ колебательного звена имеет аналогичный вид, но наклон прямой –40 дб на декаду, где T – постоянная времени этого звена.

Фазовые частотные характеристики элементарных звеньев и их соединений

Фазовые частотные характеристики при последовательном соединении звеньев складываются.

Фазовая частотная характеристика интегрирующего звена представляется горизонтальной прямой, соответствующей значению фазы – 90 градусов.

Фазовая частотная характеристика апериодического звена плавно изменяется от 0 до .– 90 градусов, принимая на частоте сопряжения 1/T, значение - 45 градусов.

Фазовая частотная характеристика колебательного звена плавно изменяется от 0 до – 180 градусов, принимая на частоте сопряжения 1/T, значение - 90 градусов.

Пример построения асимптотической ЛАЧХ системы по передаточной функции

Необходимо составить zpk-модель системы и найти ее коэффициент передачи ( dcgain( ) ). Пусть W(s) = 0.7*(s+10) /[s*(s^2 + 5*s +16)]. Ее коэффициент передачи dcgain( s*W(s)) = 7 / 16. Это характеризует начальный участок ЛАЧХс наклоном –20 дб на декаду (интегрирующее звено).

Найдем характерные точки на оси частот: 7/16, 4, 10.

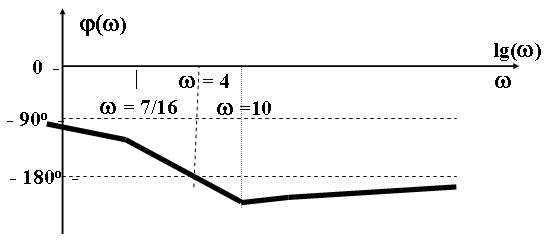

Пример построения фазовой частотной характеристики системы по передаточной функции


Пусть W(s) = 0.7*(s+10) /[s*(s^2 + 5*s +16)]. Найдем характерные точки на оси частот: 7/16, 4, 10.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya18:09:22 01 сентября 2019
.
.18:09:21 01 сентября 2019
.
.18:09:21 01 сентября 2019
.
.18:09:20 01 сентября 2019
.
.18:09:19 01 сентября 2019

Смотреть все комментарии (7)
Работы, похожие на Учебное пособие: Методические указания к курсовой работе Лысьва, 2009

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258706)
Комментарии (3483)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
