Реферат: «Полупроводниковые лазеры»

Название: «Полупроводниковые лазеры»
Раздел: Остальные рефераты
Тип: реферат Добавлен 00:39:33 20 июня 2012 Похожие работы
Просмотров: 1473 Комментариев: 1 Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Министерство промышленности и энергетики Российской Федерации

Федеральное агентство по атомной энергии

Национальный Исследовательский Ядерный университет

( МИФИ)

Государственный университет

Институт международных отношений

Кафедра 6. Общей физики.

Реферат на тему:

«Полупроводниковые лазеры»

Подготовила Студентка 2 курса

Группы У4-02 :

Вартанова Анна Артёмовна

Научный руководитель:

Самедов Виктор Витальевич

Москва

2011 год

Содержание

1. Введение……………………………………………………………....3

2. Историческая справка………………………………………………..4

3. Люминесценция в полупроводниках………………………………..5

4. Инверсия населенностей в полупроводниках……………………....5

5. Инжекционные лазеры……………………………………………….6

6. Полупроводниковые лазеры с электронной накачкой……………...8

7. Полупроводниковые лазерные материалы……………………….....9

8. Применение полупроводников……………………………………...11

9. Список литературы…………………………………………………..12

Введение.

Полупроводниковый лазер , полупроводниковый квантовый генератор, лазер с полупроводниковым кристаллом в качестве рабочего вещества. В П. л., в отличие от лазеров др. типов, используются излучательные квантовые переходы не между изолированными уровнями энергии атомов, молекул и ионов, а между разрешенными энергетическими зонами кристалла. В П. л. возбуждаются и излучают (коллективно) атомы, слагающие кристаллическую решётку. Это отличие определяет важную особенность П. л. — малые размеры и компактность (объём кристалла ~10-6 —10-2 см3 ). В П. л. удаётся получить показатель оптического усиления до 104 см-1 , хотя обычно для возбуждения генерации лазера достаточны и меньшие значения.
Другими практически важными особенностями П. л. являются:

· высокая эффективность преобразования электрической энергии в энергию когерентного излучения (до 30—50%);

· малая инерционность, обусловливающая широкую полосу частот прямой модуляции (более 109 Ггц);

· простота конструкции;

· возможность перестройки длины волны  излучения и наличие большого числа полупроводников, непрерывно перекрывающих интервал длин волн от 0,32 до 32 мкм.

Историческая справка.

Первая работа о возможности использования полупроводников для создания лазера была опубликована в 1959 Н. Г. Басовым, Б. М. Вулом и Ю. М. Поповым. Применение р—n-переходов для этих целей было предложено в 1961 Н. Г. Басовым, О. Н. Крохиным, Ю. М. Поповым. П. л. на кристалле GaAs впервые были осуществлены в 1962 в лабораториях Р. Холла, М. И. Нейтена и Н. Холоньяка (США). Им предшествовало исследование излучательных свойств р—n-переходов, показавшее, что при большом токе появляются признаки вынужденного излучения (Д. Н. Наследов, С. М. Рыбкин с сотрудниками, СССР, 1962). В СССР фундаментальные исследования, приведшие к созданию П. л., были удостоены Ленинской премии в 1964 (Б. М. Вул, О. Н. Крохин, Д. Н. Наследов, А. А. Рогачёв, С. М. Рыбкин, Ю. М. Попов, А. П. Шотов, Б. В. Царенков). П. л. с электронным возбуждением впервые осуществлен в 1964 Н. Г. Басовым, О. В. Богданкевичем, А. Г. Девятковым. В этом же году Н. Г. Басов, А. З. Грасюк и В. А. Катулин сообщили о создании П. л. с оптической накачкой. В 1963 Ж. И. Алферов (СССР) предложил использовать гетероструктуры для П. л. Они были созданы в 1968 Ж. И. Алферовым, В. М. Андреевым, Д. З. Гарбузовым, В. И. Корольковым, Д. Н. Третьяковым, В. И. Швейкиным, удостоенными в 1972 Ленинской премии за исследования гетеропереходов и разработку приборов на их основе.

Люминесценция в полупроводниках

При рекомбинации электронов проводимости и дырок в полупроводниках освобождается энергия, которая может испускаться в виде квантов излучения (люминесценция) или передаваться колебаниями кристаллической решётки, т. е. переходить в тепло. Доля излучательных актов рекомбинации у таких полупроводников, как Ge и Si, очень мала, однако в некоторых полупроводниках (например, GaAs, CdS) при очистке и легировании она может приближаться к 100%.

Для наблюдения люминесценции необходимо применить какой-либо способ возбуждения (накачки) кристалла, т. е. способ генерации избыточных электронно-дырочных пар (светом, быстрыми электронами или электрическим полем). При малой скорости образования избыточных электронно-дырочных пар излучательная рекомбинация носит беспорядочный (спонтанный) характер и используется в нелазерных полупроводниковых источниках света. Чтобы получить генерацию когерентного излучения, т. е. лазерный эффект, необходимо создать особое состояние люминесцирующего кристалла — состояние с инверсией населённостей.

Рекомбинация электронно-дырочной пары может сопровождаться испусканием кванта излучения, близкого по энергии к ширине запрещенной зоны E полупроводника (рис. 1 , а); при этом длина волны   hc/E, где h — Планка постоянная, с — скорость света.

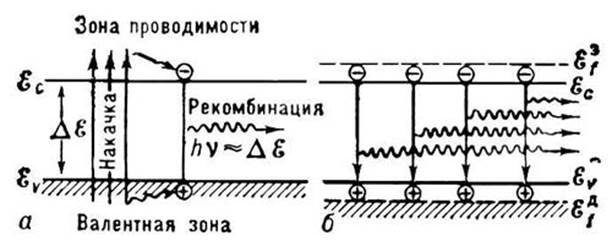

Рисунок 1 Энергетические схемы: а — накачки и излучательной рекомбинации в полупроводнике; б — оптического усиления при наличии инверсии населённостей состояний вблизи краев зон — дна Ес зоны проводимости и потолка Еn валентной зоны; DЕ — ширина запрещено

Инверсия населённостей в полупроводниках .

Оптическое квантовое усиление в полупроводнике может наблюдаться в том случае, если зона проводимости вблизи её дна Ec заполнена электронами в большей степени, чем валентная зона вблизи её потолка E . Преобладание числа переходов с испусканием квантов над переходами с их поглощением обеспечивается тем, что на верхних уровнях находится больше электронов, чем на нижних, тогда как вероятности вынужденных переходов в обоих направлениях одинаковы. Заполнение зон принято описывать с помощью т. н. квазиуровней Ферми, отделяющих состояния с вероятностью заполнения уровней больше 1 /2 от состояний с вероятностью заполнения меньше 1 /2 . Если и — квазиуровни Ферми для электронов и дырок, то условие инверсии населённостей относительно переходов с энергией h (где  — частота излучения) выражается формулой:

> h.

Для поддержания такого состояния необходима высокая скорость накачки, восполняющей убыль электронно-дырочных пар вследствие излучательных переходов. Благодаря этим вынужденным переходам поток излучения нарастает (рис. 1 , б), т. е. реализуется оптическое усиление.

В П. л. применяют следующие методы накачки: 1) инжекция носителей тока через р—n-переход, гетеропереход или контакт металл — полупроводник (инжекционные лазеры); 2) накачка пучком быстрых электронов; 3) оптическая накачка; 4), накачка путём пробоя в электрическом поле. Наибольшее развитие получили П. л. первых двух типов.

Инжекционные лазеры .

Лазер на р—n-переходе представляет собой полупроводниковый диод, у которого две плоскопараллельные поверхности, перпендикулярные р—n-переходу, образуют оптический резонатор (коэффициент отражения от граней кристалла ~20—40%). Инверсия населённостей достигается при большой плотности прямого тока через диод (порог генерации соответствует току ~1 кА/см2 , а при пониженной температуре ~ 102 A/см2, рис. 2 ). Для получения достаточно интенсивной инжекции применяют сильно легированные полупроводники.

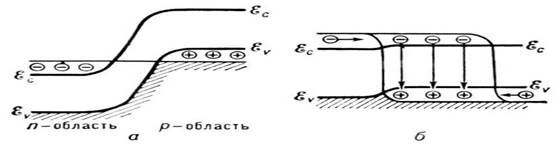

Рисунок 2 Схема энергетических зон в р-n-переходе: а — при отсутствии тока; б — при сильном прямом токе; носители диффундируют в области, прилегающие к переходу, образуя с основными носителями избыточные электронно-дырочные пары.

Инжекционные лазеры на гетеропереходе (появились в 1968) представляют собой, например, двусторонние гетероструктуры (рис. 3 ). Активный слой (GaAs) заключён между двумя полупроводниковыми гетеропереходами, один из которых (типа р—n) служит для инжекции электронов, а второй (типа р—р) отражает инжектированные электроны, препятствуя их диффузионному растеканию из активного слоя (электронное ограничение). При одинаковом токе накачки в активном слое гетероструктуры достигается большая концентрация электронно-дырочных пар и, следовательно, большее оптическое усиление, чем в П. л. На р—n-переходах. Другое преимущество гетероструктуры состоит в том, что образованный активным слоем диэлектрический волновод удерживает излучение, распространяющееся вдоль структуры, в пределах активного слоя (оптическое ограничение), благодаря чему оптическое усиление используется наиболее эффективно. Для П. л. на гетеропереходе необходимая плотность тока при Т = 300 К более чем в 10 раз ниже, чем у П. л. на р—n-переходе, что позволяет осуществить непрерывный режим генерации при температуре до 350 К.

П. л. инжекционного типа (рис. 4 ) работают в импульсном режиме с выходной мощностью до 100 вт и в непрерывном режиме с мощностью более 10 вт (GaAs) в ближней инфракрасной (ИК) области ( = 850 нм) и около 10 мвт (Pbx Sn1-x Te) в средней ИК области ( = 10 мкм). Недостаток инжекционных лазеров — слабая направленность излучения, обусловленная малыми размерами излучающей области (большая дифракционная расходимость), и относительно широкий спектр генерации по сравнению с газовыми лазерами.

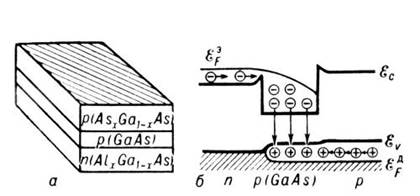

Рисунок 3 а — лазер на гетеропереходе (двусторонняя гетероструктура), б — его энергетическая схема.

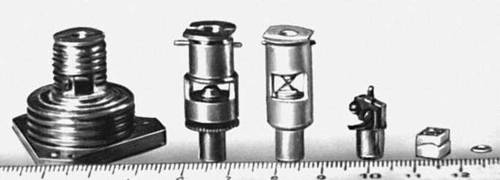

Рисунок 4 Образцы инжекционных лазеров.

Полупроводниковые лазеры с электронной накачкой.

При бомбардировке полупроводника быстрыми электронами с энергией W ~ 103 —106 эв в кристалле рождаются электронно-дырочные пары; количество пар, создаваемое одним электроном, ~W/3E. Этот способ применим к полупроводникам с любой шириной запрещенной зоны. Выходная мощность П. л. достигает 106 вт, что объясняется возможностью накачки большого объёма полупроводника (рис. 5 ).

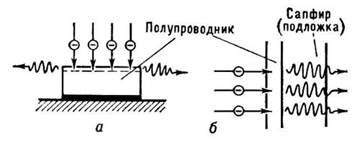

Рисунок 5 Схематическое изображение полупроводниковых лазеров с электронной накачкой: а — поперечной, б — продольной.

П. л. с электронной накачкой содержит электронный прожектор, фокусирующую систему и полупроводниковый кристалл в форме оптического резонатора, помещенные в вакуумную колбу (рис. 6 ). Техническое достоинство П. л. с электронной накачкой — возможность быстрого перемещения (сканирования) электронного пучка по кристаллу, что даёт дополнительный способ управления излучением. Т. к. заметная часть энергии электронного пучка тратится на разогрев решётки кристалла, то кпд ограничен (~1 /3 ); на каждую электронно-дырочную пару расходуется энергия 3E, а испускается фотон с энергией ~E

Рисунок 6 Полупроводниковый лазер с электронной накачкой в отпаянной вакуумной трубке.

Полупроводниковые лазерные материалы.

В П. л. используются главным образом бинарные соединения типа А3 В5 , А2 В6 , А4 В6 и их смеси — твёрдые растворы (см. табл.). Все они — прямозонные полупроводники, в которых межзонная излучательная рекомбинация может происходить без участия фононов или др. электронов и поэтому имеет наибольшую вероятность среди рекомбинационных процессов. Кроме перечисленных в табл. веществ, имеется ещё некоторое количество перспективных, но мало изученных материалов, пригодных для П. л., например др. твёрдые растворы. В твёрдых растворах величина E зависит от химического состава, благодаря чему можно изготовить П. л. на любую длину волны от 0,32 до 32 мкм.

Полупроводниковые лазеры (Э — накачка электронным пучком; О — оптическая накачка; И — инжекционные лазеры; П — накачка пробоем в электрическом поле)

Полупроводник

Длина волны излучения, мкм

Максимальная рабочая температура, К

Способ накачки

ZnS

ZnO

Zn1-x Cdx S

ZnSe

CdS

ZnTe

CdS1-x Sex

CdSe

CdTe

0,32

0,37

0,32—0,49

0,46

0,49—0,53

0,53

0,49—0,68

0,68—0,69

0,79

77

77

77

77

300

77

77

77

77

Э

Э

Э

Э

Э, О, П

Э

Э, О

Э, О

Э

GaSe

GaAs1-x Px

Alx Ga1-x As

Inx Ga1-x P

GaAs

lnP

Inx Ga1-x As

InP1-x Asx

InAs

InSb

0.59

0,62—0,9

0,62—0,9

0,60—0,91

0,83—0,90

0,90—0,91

0,85—3,1

0,90—3,1

3,1—3,2

5,1—5,3

77

300

300

77

450

77

300

77

77

100

Э, О

Э, О, И

О, И

О, И

Э, О, И, П

О, И, П

О, И

О, И

Э, О, И

Э, О, И

PbS

PbS1-x Sx

PbTe

PbSe

Pbx Sn1-x Te

3,9—4,3

3,9—8,5

6,4—6,5

8,4—8,5

6,4—31,8

100

77

100

100

100

Э, И

О, И

Э, О, И

Э, О, И

Э, О, И

Применение полупроводниковых лазеров.

1) оптическая связь (портативный оптический телефон, многоканальные стационарные линии связи);

2) оптическая локация и специальная автоматика (дальнометрия, высотометрия, автоматическое слежение и т.д.);

3) оптоэлектроника (излучатель в оптроне, логические схемы, адресные устройства, голографические системы памяти),

4) техника специального освещения (скоростная фотография, оптическая накачка др. лазеров и др.);

5) обнаружение загрязнений и примесей в различных средах;

6) лазерное проекционное телевидение (рис. 7 ).

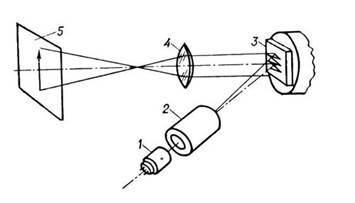

Рисунок 7 Схема проекционного лазерного телевизора: 1 — электронная пушка; 2 — фокусирующая и отклоняющая система; 3 — полупроводниковый кристалл — резонатор; 4 — объектив; 5 — экран.
