Согласованы

приказом Комитета

по государственному контролю за чрезвычайными ситуациями и промышленной безопасностью

Республики Казахстан

от «24» марта 2009 года

№ 6

Методические рекомендации по производству маркшейдерских работ при добыче твердых полезных ископаемых

Глава 1. Общие положения

1. Методические рекомендации распространяются на следующие виды маркшейдерских работ: построение маркшейдерских опорных и съемочных сетей на земной поверхности; съемку открытых горных разработок аэрофотограмметрическим и наземными способами; ориентирование, центрирование и построение подземных маркшейдерских опорных и съемочных сетей; съемку подземных горных выработок; маркшейдерское обеспечение строительства технологических комплексов на шахтной поверхности, сооружения шахтных стволов и монтажа подъемных установок (одноканатных, многоканатных, с жесткой и гибкой армировкой); обеспечение проходки горных выработок по заданному направлению и встречными забоями; обработку на компьютере маркшейдерских измерений (устанавливают состав, содержание и масштабы чертежей горной графической маркшейдерской документации).

2. Для выполнения маркшейдерских работ организации имеют в своем составе маркшейдерскую службу.

3. Методика определения численности маркшейдерской службы дана в приложении 1. Маркшейдерские работы допускается выполнять сторонними аттестованными организациями. Требования к помещениям маркшейдерской службы даны в приложении 2.

4. Топографическую съемку земной поверхности и съемку горных выработок в пределах бассейна, горнопромышленного района или отдельного месторождения выполняют в одной и той же системе координат и высот.

5. В проектах на все виды строительства на территории производственно-хозяйственной деятельности горного предприятия рекомендуется предусматривать топографо-геодезические и маркшейдерские работы. Они необходимы для обеспечения строительства, реконструкции маркшейдерской опорной геодезической сети или восстановления утраченных пунктов опорной и разбивочной сетей, обновления планов земной поверхности в процессе строительства или после его завершения, съемки горных выработок и составления горной графической документации перед сдачей шахты (горизонта) в эксплуатацию.

6. При совместной разработке месторождения открытым и подземным способами маркшейдерские работы в зоне опасного влияния горных разработок выполняются по проекту. В проекте предусматривают порядок маркшейдерского контроля безопасности ведения горных работ, устанавливают единые сроки пополнения планов открытых и подземных горных выработок и единый масштаб съемки земной поверхности и горных выработок.

7. Организации имеют «Книгу маркшейдерских указаний», в которую главный (старший) (далее - «главный») и участковые маркшейдеры записывают выявленные отклонения от проекта ведения горных работ и решения по вопросам, входящим в компетенцию маркшейдерской службы. Форму Книги и порядок ее ведения устанавливает технический руководитель организации.

8. Маркшейдерская служба ведет журнал учета состояния маркшейдерской опорной геодезической сети и картограммы соответствия топографических планов современному состоянию местности.

9. Маркшейдерские работы выполняются с соблюдением требований промышленной безопасности. Примерный перечень приборов и инструментов маркшейдерской службы дан в приложении 3.

Раздел 1. Работы на земной поверхности

Глава 2. Маркшейдерские опорные геодезические сети

10. В качестве исходных пунктов для построения маркшейдерской опорной геодезической сети служат пункты государственной геодезической сети и сетей сгущения. Классификация государственной геодезической сети, геодезических сетей сгущения и основные технические требования к их построению приведены в приложении 4.

11. Маркшейдерскую опорную геодезическую сеть на территории производственно-хозяйственной деятельности организации создают методами триангуляции 1 и 2 разрядов, нивелированием III и IV классов, в соответствии с требованиями действующих норм Агентства по управлению земельными ресурсами: «Инструкции по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500», «Инструкции по нивелированию I, II, III и IV классов». Сгущение опорных сетей допускается производить с применением современного оборудования соответствующей точности.

12. Для съемки городских (поселковых) территорий и территорий производственно-хозяйственной деятельности организации, в том числе промышленных площадок, плотность плановой опорной сети всех классов и разрядов в застроенной части не менее четырех пунктов на 1 км2 , в незастроенной части - не менее одного пункта на 1 км2 .

Плотность высотной опорной сети следует принимать: при съемке в масштабе 1:5000 - не менее одного репера на 10-15 км2 , при съемке в масштабе 1:2000 незастроенных территорий - не менее одного репера на 5-7 км2 , застроенных и подлежащих застройке территорий - не менее одного репера на 5 км2 .

13. Для съемки горных выработок карьеров пункты маркшейдерской опорной геодезической сети располагают на бортах карьера или в непосредственной близости от них. Количество пунктов определяют с учетом перспективы развития горных работ, размеров и глубины карьера, возможности использования их в качестве исходных для определения пунктов съемочной сети карьера.

14. Для обеспечения съемки открытых разработок маркшейдерские опорные геодезические сети создают в период детальной разведки, исходя из требований, предъявляемых к съемке земной поверхности в масштабе 1:2000. При длине россыпи не более 7 км опорную сеть создают в виде полигонометрии 4 класса или триангуляции 1 и 2 разрядов. При большой протяженности создают сети триангуляции не ниже 4 класса. Длины сторон треугольников и полигонометрических ходов, расположенных вдоль россыпи, следует принимать равными 1,5 - 2,0 км. Высоты пунктов маркшейдерской опорной геодезической сети, расположенных в непосредственной близости от месторождения, определяют нивелированием с точностью не ниже IV класса.

15. Для ориентирования и центрирования подземных маркшейдерских опорных сетей, в качестве подходных пунктов используют пункты триангуляции (полигонометрии) 1 разряда или опорных сетей более высокого класса точности. Подходные пункты располагают не далее 300 м от устьев шахтных стволов. Подходной пункт и не менее двух смежных с ним пунктов опорной сети закрепляют постоянными центрами.

На промышленной площадке шахты имеется не менее трех реперов; кроме того, в надшахтном здании, в непосредственной близости от устья ствола, рекомендуется закладка не менее двух стенных реперов. Высотные отметки реперов определяют нивелированием с точностью не ниже IV класса.

16. Пункты маркшейдерской опорной геодезической сети, используемые в качестве исходных для определения опорных реперов профильных линий наблюдательных станций при наблюдениях за деформацией земной поверхности, за устойчивостью бортов карьеров, отвалов вскрышных пород, дамб обвалования и других сооружений гидроотвалов, шламо- и хвостохранилищ, располагаются в местах, обеспечивающих их устойчивость на период проведения наблюдений.

17. На пунктах триангуляции 1 разряда устанавливаются наружные геодезические знаки (как правило, простые пирамиды и сигналы). На пунктах триангуляции 2 разряда допускается устанавливать вехи.

Глава 3. Съемочные работы

Параграф 1. Общие требования к топографической съемке

земной поверхности

18. Для проектирования устанавливаются следующие масштабы съемки земной поверхности:

1:5000 с сечением рельефа через 1,0 или 2,0 м - для составления проектов организаций;

1:2000 с сечением рельефа через 0,5 или 1,0 м (при горном и предгорном рельефе - через 2,0 м) - для составления проектов детальной планировки и застройки территорий производственно-хозяйственной деятельности организации; для составления проектов линейных сооружений;

1: 1000 с сечением рельефа через 0,5 или 1,0 м - для составления рабочих чертежей объектов строительства и вертикальной планировки территории организаций.

19. Исполнительные съемки по окончании строительства (реконструкции) и съемки для обеспечения разработки месторождений полезных ископаемых выполняются в масштабах:

1:5000 с сечением рельефа через 1,0 или 2,0 м - для организаций, имеющих шахтное (карьерное) поле размером по простиранию более 2 км и расположенных на незастроенных территориях с равнинным или всхолмленным рельефом местности, бедной контурами, при отсутствии объектов, подлежащих охране от вредного влияния горных разработок;

1:2000 с сечением рельефа через 0,5 или 1,0 м (при горном и предгорном рельефе - через 2,0 м) - в следующих условиях: для организаций с размером шахтного (карьерного) поля по простиранию до 2 км, а также для застроенной части территории производственно-хозяйственной деятельности или незастроенной территории, насыщенной контурами при наличии объектов, подлежащих охране от вредного влияния горных разработок;

1:1000 с сечением рельефа через 0,5 м (при горном и предгорном рельефе через 1,0 м) - для организаций, разрабатывающих месторождения сложного геологического строения, с невыдержанными элементами залегания и неравномерным распределением содержания полезных ископаемых; для промышленных площадок и железнодорожных станций горных предприятий.

При густой сети подземных коммуникаций съемку промышленных площадок выполняют в масштабе 1:500.

20. Если требуется более крупный масштаб изображения, то при создании топографических планов допускается составлять планы с точностью планов смежного, более мелкого масштаба. Например, при съемке в масштабах 1:5000, 1:2000, 1:1000 планы могут быть составлены, соответственно, в масштабах 1:2000, 1:1000, 1:500. На таких планах в обязательном порядке указывается метод их создания и точность съемки.

21. На топографических планах в масштабах 1:5000 - 1:500 подлежат отображению действующими условными знаками все предметы местности, ситуация, рельеф и объекты, связанные с горными разработками: провалы, воронки, отвалы пород, устья горных выработок, выходы горных пород и тел полезных ископаемых на земную поверхность. На топографические планы наносятся границы горных отводов и отводов земельных участков.

22. Топографические планы масштабов 1:5000, 1:2000, 1:1000, 1:500 создаются в результате топографических съемок или составляются (кроме масштаба 1:500) по материалам топографических съемок более крупного масштаба. Основными методами съемки являются аэрофототопографические: стереотопографический и комбинированный; в гористой (преимущественно открытой) местности применяется наземная фототопографическая съемка. Для получения планов небольших участков применяются мензульная, тахеометрическая или теодолитная съемки.

23. Точность планов земной поверхности оценивают по данным контрольных измерений. Предельные расхождения в положении контуров местности с четкими очертаниями относительно ближайших пунктов съемочного обоснования не должны превышать на плане 1,0 мм, а в горных районах - 1,4 мм.

Предельные погрешности взаимного положения на плане точек близлежащих важных контуров (капитальных сооружений, зданий и тому подобное) не должны превышать 0,4 мм.

Предельные расхождения высот точек относительно точек высотного обоснования не превышают: 1/2 высоты сечения рельефа при углах наклона местности до 2°; 2/3 - при углах наклона от 2° до 6° для планов 1:5000, 1:2000 и до 10° для планов масштабов 1:1000, 1:500; 1/3 - при сечении рельефа через 0,5 м для планов масштабов 1:5000 и 1:2000. На лесных участках местности указанные расхождения допускают в полтора раза больше. В районах с углами наклона местности более 6° для планов масштабов 1:5000, 1:2000 и углами наклона более 10° для планов масштабов 1:1000, 1:500-число горизонталей должно соответствовать разности высот, определенных на перегибах скатов, а предельные расхождения высот, определенных на характерных точках рельефа, не превышают 2/3 высоты сечения рельефа.

Количество расхождений, близких к предельным значениям, не более 10 % от общего числа контрольных измерений. Если планы составлены в более крупном масштабе, чем масштаб съемки, то точность таких планов оценивают по масштабу съемки.

24. Предельная погрешность определения положения устьев скважин, шурфов, штолен и других горных выработок при разведке месторождений, вне зависимости от масштаба съемки, не превышает 1 м в плане и 0,3 м по высоте, относительно ближайших пунктов съемочной сети. При разведке россыпных месторождений, разрабатываемых открытым способом, эти погрешности не превышают в плане 1,6 м, по высоте - 0,3 м при слабо выраженном тальвеге россыпи и половины высоты сечения рельефа при резко выраженном тальвеге.

25. Полевые оригиналы планов вычерчивают в соответствии с действующими условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500. Устья горных выработок на топографических планах вычерчивают в соответствии с действующими условными обозначениями для горной графической документации.

Параграф 2. Обновление топографических планов

земной поверхности

26. Обновление планов выполняют в целях приведения их содержания в соответствие с современным состоянием ситуации и рельефа местности.

27. На участках территорий производственно-хозяйственной деятельности организаций, где ведется строительство, планы земной поверхности обновляются после его завершения. Планы подрабатываемых участков обновляют после окончания процессов сдвижения или по мере производственной необходимости.

Объекты, подлежащие охране от вредного влияния горных работ, вновь построенные объекты, провалы, воронки и крупные трещины, границы подрабатываемых участков местности наносят на планы земной поверхности по мере их появления.

28. Обновление планов выполняют камеральным исправлением их содержания по материалам съемок текущих изменений, исполнительных съемок вновь построенных зданий и сооружений, по материалам полевого обследования, материалам аэрофотосъемки, исправлением в поле приемами наземных методов топографической съемки.

29. На участках, где в результате хозяйственной деятельности рельеф и ситуация земной поверхности значительно изменены и обновление оригинала плана по техническим причинам невозможно или экономически нецелесообразно, съемку земной поверхности выполняют заново.

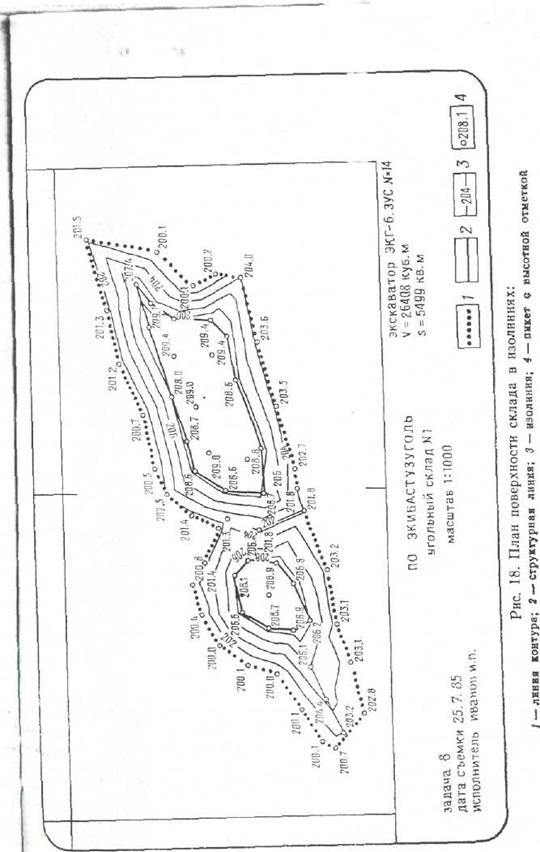

Параграф 3. Съемка складов полезных ископаемых

30. До начала складирования на открытых складах выполняется планировка площадки и ее топографическая съемка в масштабе не мельче 1:1000 с сечением рельефа через 0,25 - 0,5 м. При съемке площадки съемочные точки закрепляют с учетом их долговременной сохранности.

В закрытых складах оборудованы места, с которых удобно и безопасно выполнять измерения. На стенах и других конструктивных элементах склада наносят деления для определения объема полезного ископаемого.

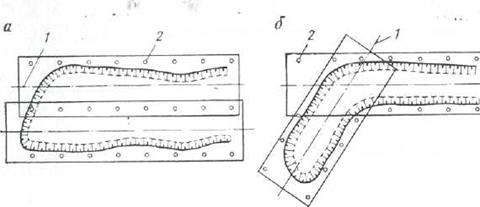

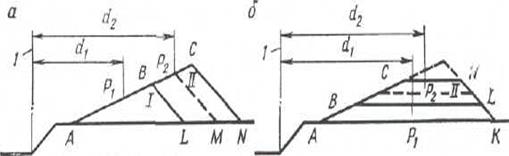

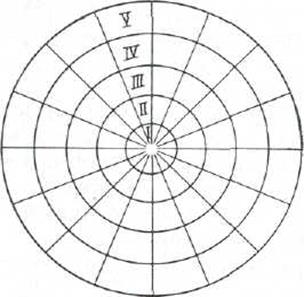

31. В зависимости от сложности формы отвалов полезного ископаемого, на складах их объем определяют по результатам рулеточного замера или съемки. Методика съемки складов приведена в приложении 5.

32. В случае выполнения контрольной съемки отвала разность основного и контрольного определений объема не допускается больше значений, приведенных ниже:

Объем отвала, тыс. м 3 . . до 20 20-50 50 - 200 Более 200

Допустимая относительная разность

двух независимых определений, % 12 8 4 3

При допустимой разности двух независимых определений объема отвала к учету принимают его среднее значение.

Параграф 4. Работы при рекультивации земель

33. Маркшейдерские работы при рекультивации земель, нарушенных горными разработками, включают:

подготовку графической документации, необходимой для проектирования горнотехнического этапа рекультивации;

обеспечение горнотехнических работ по рекультивации;

исполнительную съемку рекультивированных территорий.

34. Исходной графической документацией для проектирования горнотехнических работ по рекультивации служат топографические планы земной поверхности и горных выработок. Содержание этих планов приводится в соответствие с состоянием местности, горных выработок и отвалов на начало горнотехнического этапа рекультивации.

Рельеф мульд оседаний, рекультивируемых в сельскохозяйственных или строительных целях, на исходных планах изображают, как правило, горизонталями с высотой сечения 0,5 или 1,0 м.

Для проектирования горнотехнических работ по рекультивации используют копии с исходных планов земной поверхности, а при открытом способе разработки - копии с планов горных выработок и планов внешних отвалов вскрышных пород (если они являются объектами рекультивации).

35. Способы съемки и подсчета объемов перемешенных горных пород и почвы устанавливают, в зависимости от формы техногенного рельефа.

36. Исполнительную съемку рекультивированных участков выполняют в следующих масштабах:

1:2000 с высотой сечения рельефа горизонталями через 0,5 или 1,0 м - при сельскохозяйственном, рекреационном и строительном назначениях рекультивации;

1:5000 с высотой сечения рельефа горизонталями через 1,0 или 2,0 м - при лесохозяйственном, водохозяйственном и других назначениях рекультивации.

Копии планов, составленных по исполнительной съемке, передаются организации, принимающей рекультивированные земли.

Параграф 5. Работы на гидроотвалах, шламо- и

хвостохранилищах

37. При сооружении и эксплуатации гидроотвалов, шламо- и хвостохранилищ в состав маркшейдерских работ входит:

перенесение в натуру проектного положения дамб обвалования, пульпопроводов, водосбросных канав и других сооружений;

контроль соблюдения проектных параметров ограждающих сооружений;

периодическая съемка ограждающих сооружений, уровня отвалов и урезов воды в прудах-отстойниках;

плановая и высотная привязка опорных реперов профильных линий наблюдательных станций.

38. Перенесение в натуру проектного положения осей и контуров дамб обвалования (плотин), пульпопроводов, водосборных канав и других сооружений производят от пунктов маркшейдерской опорной геодезической сети прокладкой теодолитных ходов, полярным способом и другими способами, обеспечивающими определение положения вынесенной точки с погрешностью не более 2 м.

Перенесение в натуру проектных размеров дамб обвалования (ширина основания, отметка и ширина верха дамбы) и других сооружений производят от закрепленных точек или осей сооружений. При контроле за соблюдением проектных параметров дамб и других ограждающих сооружений руководствуются требованиями СНиП, на основании которых разработан проект.

39. Периодичность пополнительной съемки в процессе сооружения и эксплуатации гидроотвалов, шламо- и хвостохранилищ устанавливается в зависимости от скорости формирования ограждающих сооружений, карт намыва и повышения уровня воды в прудах-отстойниках. Съемку выполняют, соблюдая требования, установленные для съемки внешних отвалов вскрышных пород в масштабе 1:2000 или 1:5000.

Объектами съемки гидроотвалов, шламо- и хвостохранилищ являются: контуры дамб обвалования (плотин), трассы пульпопроводов, водоспускных канав и другие гидротехнические сооружения; границы уреза воды в прудах-отстойниках, контуры пород намыва; подъездные пути к отвалам, постоянные линии электропередач, связи и другие коммуникации.

Раздел 2. Работы при открытом способе разработки месторождений. Съемка карьеров

Глава 4. Съемочные сети на карьерах

Параграф 1. Основные положения

40. Съемку карьеров выполняют в масштабе 1:1000 или 1:2000, внешних отвалов - 1:2000 или 1:5000. Если требуется более крупное изображение, то планы составляют в более крупном масштабе, указывая масштабы плана и съемки.

41. В съемочных сетях погрешности определения пунктов относительно ближайших пунктов маркшейдерской опорной геодезической сети не превышают 0,4 мм на плане в принятом масштабе съемки и 0,2 м по высоте.

42. При ширине экскаваторной заходки менее 20м пункты съемочного обоснования определяют в соответствии с требованиями, установленными для съемки в масштабе 1:1000.

43. Съемочную сеть на карьере закрепляют центрами долговременной сохранности и центрами временного пользования.

44. Количество и расположение пунктов съемочной сети, используемых при фотограмметрических методах съемки в качестве опорных точек, устанавливают проектом (приложение 6).

Параграф 2. Определение планового положения пунктов

съемочной сети

45. Плановое положение пунктов съемочной сети карьера определяют геодезическими засечками, прокладкой теодолитных ходов, полярным способом, построением цепочек треугольников и прямоугольной сетки, а также методами спутниковой геодезии (измерениями GPS приемниками), используя, в качестве исходных, пункты маркшейдерской опорной геодезической сети. Высоты пунктов определяют геометрическим и тригонометрическим нивелированием, а также с применением спутниковых GPS приемников.

Плановое и высотное положение пунктов съемочной сети допускается определять методом аналитической пространственной фототриангуляции.

46. Горизонтальные углы в съемочных сетях измеряют теодолитами типа Т30 двумя приемами или повторениями. Расхождение углов между приемами не допускается более 45". Теодолитами типа Т15 и более точными углы измеряют одним приемом.

47. Углы между линиями прямых и комбинированных засечек при определяемом пункте рекомендуются не менее 30° и не более 150°. Расстояния от исходных до определяемых пунктов при съемках в масштабах 1:1000, 1:2000 и 1:5000 не допускаются более 1, 2, 3 км, соответственно. Исходные пункты для обратной засечки выбирают по расчету (приложение 7).

48. При определении пунктов съемочной сети полярным способом расстояние до них не превышает 3 км. Углы измеряют от двух исходных направлений; расхождение между значениями дирекционных углов направления на определяемый пункт не превышает 45".

Расстояния измеряют лазерным дальномером или светодальномером со средней квадратической погрешностью не более 0,1 м или с помощью GPS оборудования. В измеренные расстояния вводят поправки за наклон, приведение к поверхности референц-эллипсоида и редуцирование на плоскость проекции Гаусса.

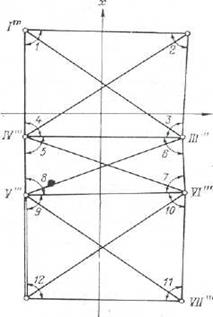

49. Предельная длина цепочки треугольников между исходными пунктами не допускается более 1,5; 3,6 и 6,0 км при съемке в масштабах 1:1000, 1:2000, 1:5000, соответственно. В цепочках треугольников допускается определять не более 7 пунктов; сторона треугольника допускается не более 1000 м. Допустимые невязки углов в треугольниках составляют не более 1'.

50. Координаты пунктов, определяемые методом засечек, вычисляют из двух треугольников. В обратных засечках координаты определяемого пункта вычисляют из решения двух вариантов засечки. За окончательные координаты принимают среднее их значение. Расхождение в положении пункта из двух вариантов засечки не допускается свыше 0,6 мм на плане в масштабе съемки.

Цепочки треугольников уравнивают раздельным способом. Угловую невязку в каждом треугольнике распределяют поровну на углы, невязки в координатах - пропорционально длинам сторон по ходу между исходными пунктами.

51. Теодолитные ходы прокладывают между пунктами маркшейдерской опорной геодезической сети или строят в виде замкнутых полигонов. На исходных пунктах измеряют углы между стороной теодолитного хода и двумя направлениями на пункты опорной сети. Длины сторон теодолитного хода рекомендуются не более 400 м и, как правило, не менее 100 м. Длина хода не допускается 1,8, 2,5 и 6 км при съемках в масштабах 1:1000, 1:2000 и 1:5000, соответственно. Допускается определять отдельную точку полярным способом, расстояние до нее не более 400 м.

52. Стороны теодолитных ходов измеряют лазерными дальномерами или светодальномерными насадками, рулетками и другими приборами, обеспечивающими требуемую точность измерений. Разность между двумя измерениями линии не превышает 1:1500 ее длины.

Обработку результатов линейных измерений выполняют в соответствии с технической документацией по эксплуатации приборов.

53. Угловые невязки в теодолитных ходах допускаются не более 45" , где n - число измеренных углов в ходе. Линейные невязки в теодолитных ходах не могут превышать 1:3000 длины хода.

Теодолитные ходы уравнивают, распределяя угловые невязки поровну на все углы, а невязки по осям координат - пропорционально длинам сторон.

54. При построении съемочной сети в виде прямоугольной сетки вершины главной фигуры сетки определяют от пунктов маркшейдерской опорной геодезической сети засечками, полярным способом или теодолитными ходами. Положение вершин прямоугольников определяют способом створов. Длина визирного луча при определении вершин сетки не рекомендуется более 800 м. Правильность разбивки сетки проверяют по направлениям диагоналей сетки.

Параграф 3. Определение высот пунктов

съемочной сети

55. При определениях высот пунктов тригонометрическим нивелированием вертикальные углы измеряют теодолитами типа Т30 двумя приемами, теодолитами типа Т15 и более точными - одним приемом. Высоту инструмента и визирной цели измеряют с округлением до сантиметров.

56. Ходы тригонометрического нивелирования следует опирать на пункты маркшейдерской опорной геодезической сети, высоты которых определены геометрическим нивелированием точности не ниже IV класса.

Длина ходов тригонометрического нивелирования не может превышать 2,5 км. Превышения для каждой стороны хода определяют в прямом и обратном направлениях. Расхождение превышений не допускается более 0,04 l, см, где l - длина стороны, м.

57. Невязки ходов тригонометрического нивелирования, проложенных между пунктами маркшейдерской опорной геодезической сети, не превышают величины 0,04L см, где L - длина хода, м; n - число сторон.

58. Для передачи высотных отметок на пункты съемочной сети, определяемые способом геодезических засечек или прокладкой цепочек треугольников, превышения между пунктами определяют из тригонометрического нивелирования в прямом и обратном направлениях или в одном направлении, но не менее, чем с двух исходных пунктов.

При полярном способе повторное определение превышения выполняют, изменив высоту цели или инструмента.

Расстояния между исходными и определяемыми пунктами не допускается более 1 км при измерении углов теодолитами Т30 и 1,5 км - теодолитами Т15 и 2 км - более точными теодолитами. Расхождение между двумя определениями высоты пункта или разность превышений между пунктами в прямом и обратном ходах, допускается не более 0,03l , см при расстояниях до 1 км, 0,02l , см - при расстояниях более 1 км, где l - длина стороны, м. Если число определений высоты пункта больше двух, отклонение любого определения высоты от среднего арифметического значения не допускается более 20 см.

59. При расстояниях от исходного пункта до определяемых более 700 м и одностороннем тригонометрическом нивелировании, в превышения вводят поправки за кривизну Земли и рефракцию (приложение 8).

60. Для технического нивелирования применяют: нивелиры типа Н-10 и более точные, нивелирные рейки типа РН-4, РН-5 и другие.

61. Ходы технического нивелирования прокладывают между исходными реперами в одном направлении. Разрешается прокладывать висячие ходы в прямом и обратном направлениях. Расстояния до реек следует принимать, по возможности, равными и не превышающими 150 м. Разность превышений, определенных по черной и красной сторонам реек или при двух горизонтах инструмента не превышает 5 мм. Невязки ходов не превышают 50 (мм), где L - длина хода, в км. При числе станций на 1 км более 25 невязка в ходе допускается более , мм, где n - число станций в ходе.

Параграф 4. Аналитическая фототриангуляция

62. При использовании аналитической фототриангуляции координаты и высоты пунктов съемочной сети вычисляют на ПК. Программы вычислений предусматривают уравнивание фототриангуляции с оценкой точности координат и высот определяемых пунктов.

63. Масштаб снимков, высоту фотографирования, количество опорных точек и их расположение выбирают с таким расчетом, чтобы погрешности координат определяемых пунктов не превышали значений, установленных для точек съемочной сети.

64. При построении и уравнивании сети фототриангуляции соблюдаются следующие требования:

после введения поправок за деформацию аэроснимков невязки координат на координатных метках снимков должны быть не более 0,02 мм;

после взаимного ориентирования снимков остаточные параллаксы должны быть не больше 0,02 мм;

невязки координат на связующих точках при соединении моделей маршрутной сети не превышают 0,07мм на снимке, а невязки высот - 0,0005 Нф , м, где Нф - высота фотографирования, м;

вычисленные по результатам уравнивания средние квадратические погрешности координат и высот определяемых точек не могут превышать половины допустимых значений.

Глава 5. Съемочные работы

Параграф 1. Основные положения

65. Съемку карьеров выполняют методами аэро- или наземной фотограмметрической съемки, тахеометрической съемки, мензульной съемки и способом перпендикуляров.

66. Объектами съемки карьеров являются:

горные выработки (уступы, съезды, траншеи, линии откола при взрыве блоков, развалы, дренажные выработки, водоотводные канавы);

отвалы пород внутренние;

разведочные выработки и элементы геологического строения месторождения, видимые в натуре;

границы опасных зон (зоны пожаров, затопленных горных выработок, оползней, обрушений и тому подобное);

транспортные пути в карьере и на внутренних отвалах, ленточные конвейеры и переходы через них, лестницы между уступами;

сооружения (эстакады, подъемники, подвесные канатные дороги, электроподстанции, постоянные линии электропередач, установки гидромеханизации, плотины, водоспуски, трубопроводы, помещения насосных и землесосных установок).

67. Пикеты при съемке набирают на всех характерных точках контуров и поверхностей. Расстояние между пикетами и на бровках уступов при съемке в масштабе 1:1000 не рекомендуется более 20 м, если бровки уступов сложные; и 30 м, если бровки вытянутые, близкие к прямолинейным; при съемке в масштабе 1:2000 эти расстояния не могут превышать, соответственно, 30 и 40 м, а если бровки прямолинейны на большом протяжении - 50 м.

При съемке отвалов вскрышных пород в масштабе 1:5000 расстояния между пикетами не превышают 100 м; при съемке поверхностей взорванных пород в масштабе 1:1000 - 10 м, в масштабе 1:2000 - 20 м.

68. Расхождения контуров на границах участков съемки с различных пунктов съемочного обоснования не допускаются 1 мм на плане для четких контуров и 1,5 мм - для нечетких контуров.

Расхождения высот пикетов не допускаются более 0,4 м при наземных способах съемки и 0,8 м - при аэрофотограмметрической съемке.

69. Съемку подземных дренажных горных выработок карьера выполняют в том же масштабе, в каком выполнена съемка открытых горных выработок.

Параграф 2. Аэрофотограмметрическая съемка

70. Аэрофотограмметрическую съемку применяют для составления планов горных выработок, отвалов вскрышных пород и складов полезного ископаемого, составления и пополнения цифровой модели карьера. Материалы аэрофотосъемки используют также для составления фотопланов и фотосхем карьера и прилегающей территории для определения координат и высот пунктов съемочной сети карьера.

71. Аэрофотосъемку для составления маркшейдерской документации выполняют аэрофотоаппаратами, предназначенными для крупномасштабной аэрофототопографической съемки, с соблюдением следующих технических требований:

заданное продольное перекрытие снимков - 60 или 80 %,

углы наклона снимков - до 4о ,

изменение высоты полета в пределах одного маршрута - не более 50 м,

величина расчетного линейного смаза фотоизображения - не более 0,05 мм.

72. Масштабы фотографирования не следует допускать мельче: 1:10 000 - при съемке горных выработок в масштабе 1:1000 и съемке для контрольного определения объема выемки за 2 года и более длительный период, 1:15 000 - при съемке горных выработок в масштабе 1:2000, 1:5000 - при съемке складов полезного ископаемого, 1:25 000 - при съемке отвалов вскрышных пород.

73. Для составления плана горных выработок используют диапозитивы на стекле или негативы, вырезанные из аэрофильма, непосредственно, перед составлением плана, имеющие заданное продольное перекрытие 60 %.

Аэронегативы, изготовленные с них диапозитивы на стекле и контактные отпечатки имеют по всему полю резкое и хорошо проработанное изображение.

74. При ежемесячной съемке карьеров, глубиной до 200 м, каждую стереопару обеспечивают четырьмя планово-высотными опорными точками, расположенными в ее углах; при съемке карьеров, глубиной более 200 м, а также при съемке, выполняемой с целью контрольного определения объемов выемки за длительный период, дополнительно имеется высотная опорная точка в центре стереопары. Плановые и планово-высотные опорные точки маркируют.

75. Планы горных выработок составляют на универсальных фотограмметрических приборах, инструментальная точность которых принимается, исходя из следующих требований: средние квадратические погрешности определения координат точек модели не превышают для плановых координат 0,02 мм, в плоскости снимка и для высоты 0,01 % Н, где Н, мм, - высота проектирования на приборе.

Приборы, используемые для обработки снимков, проверяются в соответствии с технической документацией изготовителя и юстируются, если их инструментальная точность не отвечает указанным требованиям.

76. При установке снимков в камеры универсального фотограмметрического прибора, построении и ориентировании на нем фотограмметрической модели местности соблюдают следующие требования:

при центрировании диапозитивов (негативов) несовмещения изображений координатных меток с рисками снимкодержателей не допускается свыше 0,1 мм;

после взаимного ориентирования снимков остаточные параллаксы на точках модели не могут быть больше половины измерительной марки прибора;

внешнее ориентирование модели выполняют не менее чем по четырем опорным точкам, невязки на них не могут быть одного знака и превышать 0,4 мм, на плане и 0,03 % высоты фотографирования над средней плоскостью снимаемого объекта.

77. Плановое положение верхней и нижней бровок уступа рисуют при непрерывном ведении измерительной марки прибора по видимому контуру на фотограмметрической модели. Если откосы уступов имеют сложную форму, то кроме бровок проводят горизонтали (приблизительно посредине откоса) или наносят границы осыпи. На контурах бровок и осыпей набирают пикеты в характерных точках. Поверхность взорванных пород изображают горизонталями через 2,5 - 5,0 м или пикетами. Высоты пикетов округляют до дециметров.

Расстояния между пикетами на бровках уступов или на поверхности взорванных пород не могут превышать установленных значений.

78. Обработка материалов аэрофотосъемки выполняется с использованием компьютеров для вычисления элементов геодезического ориентирования модели местности, подсчета объемов выемки горной массы, складов полезных ископаемых и составления планов объектов съемки на графопостроителях (приложение 9).

Параграф 3. Наземная стереофотограмметрическая съемка

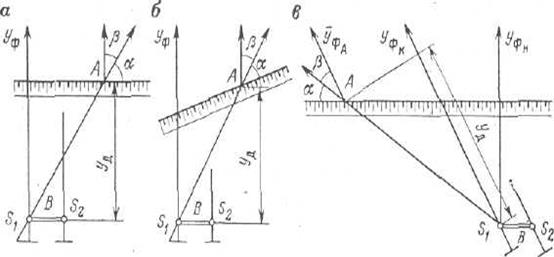

79. Наземную стереофотограмметрическую съемку применяют самостоятельно или совместно с тахеометрической съемкой.

80. Съемку выполняют фотокамерами с фокусным расстоянием 100-300 мм. Отстояния дальнего плана не допускается более: 4, 3 и 1,5 км при использовании фотокамер с фокусным расстоянием соответственно 300, 200 и 100 мм. Длину базиса фотографирования определяют по расчету (приложение 10). Базис измеряют независимо дважды, разность между измерениями не должна превышать 1:2000 его длины.

Примечание. Отстоянием называется расстояние от левой точки базиса до проекции объекта на ось yф .

81. При отстояниях дальнего плана не более 2 км и использовании фотокамеры с фокусным расстоянием 200-300 мм предусматривают нормальный и равноотклоненный виды съемки. При отстоянии более 2 км, при съемке камерой с фокусным расстоянием 100 мм рекомендуется использовать только нормальный вид съемки.

82. Для корректирования фотограмметрической модели каждая стереопара обеспечена тремя опорными точками на дальнем плане: одну из них размещают в середине, а две другие - на краях стереопары. При съемке вдоль фронта горных работ, когда величина изображения горных выработок на дальнем плане не превосходит на снимке 20 мм, достаточно иметь на дальнем плане участка съемки одну опорную и одну контрольную точки.

83. Координаты и высоты опорных точек и левой точки базиса определяют как пункты съемочной сети.

Опорные точки для корректирования фотограмметрической модели, полученной по стереопаре с дополнительного базиса, допускается определять как пикеты после корректирования модели, построенной по основной стереопаре.

84. Корректирование модели выполняют, устраняя невязки на опорных точках. Невязки определяют по высоте ΔН и в плане: Δyф - по отстоянию и Δxф - в поперечном направлении.

Корректирование допускается выполнять с использованием графической основы или по отсчетным приспособлениям прибора. После корректирования модели по трем опорным точкам невязки на любой из них удовлетворяют условиям: Δyф ≤0,2 мм на плане при отстояниях до 1 км и Δyф ≤0,3 мм - при больших отстояниях; Δxф ≤0,2 мм на плане, ΔH≤0.2 м. После корректирования по одной опорной точке (п. 93) невязки удовлетворяют условиям: Δyф ≤0,4 мм, Δхф ≤0,1 мм и ΔH≤0,2 м.

85. Если отстояние дальнего плана обработки превышает 2 км, то для уменьшения погрешности корректирования по отстоянию определяют три - пять дополнительных точек фотограмметрическим способом, которые используют при обработке последующих съемок. Такие точки (столбы, местные предметы и прочее) определяют на дальнем плане стереопары после тщательного корректирования модели по трем основным опорным точкам. При обработке стереопары последующей съемки модель корректируют по основным опорным точкам и определяют невязки Δyф по всем основным и дополнительным точкам. Вычисляют среднее арифметическое значение невязки, и на ее величину смещают микроскоп координатографа центрирующими винтами. Пополнение плана допустимо лишь при условии, что остаточные (после введения поправки) невязки на опорных точках не превышают установленных значений.

Параграф 4. Тахеометрическая съемка

86. Тахеометрическую съемку выполняют теодолитами типа Т30, Т15, авторедукционными или электронными тахеометрами. Отсчеты по горизонтальному кругу допускается округлять до десятков минут.

87. Расстояние от инструмента до пикета не следует допускать 150, 200 и 300 м при съемке бровок уступов и других нечетких контуров, соответственно, в масштабах 1:1000, 1:2000 и 1:5000. При съемке теодолитом с увеличением зрительной трубы 25х и более расстояние от инструмента до пикета (при съемке нечетких контуров) не допускается принимать более 200, 250 и 350 м, соответственно. Если высота уступа (вынимаемого слоя) меньше 3 м, то расстояние до пикета не допускается более 150 м. При съемке четких контуров (здания, сооружения) расстояния от инструмента до пикетов не превышают 80, 100 и 150 м при съемке, соответственно, в масштабах 1:1000, 1:2000 и 1:5000.

88. С каждого пункта съемочной сети для контроля набирают дополнительные пикеты, расположенные на участках, снятых с соседних пунктов.

89. На каждой станции составляют абрис, на котором показывают положение бровок уступов и других объектов съемки. Вычисления горизонтальных проложений и высот пикетов выполняют в журнале тахеометрической съемки (приложение 11). Высоты пикетов и горизонтальные проложения после вычисления округляют до дециметров. Погрешность нанесения пикета на план не превышает 0,5 мм.

Параграф 5. Подсчет объемов вынутых горных пород

90. Объемы вынутых горных пород по данным маркшейдерской съемки определяют способами вертикальных и горизонтальных сечений, трехгранных призм (приложение 12) и другими способами, обеспечивающими необходимую точность результата. Способ трехгранных призм целесообразно применять, если для подсчета объемов используется ПК.

91. При разработке пород с предварительным взрыванием на зачищенный откос уступа, если взорванные породы отгружают больше чем за месяц, контрольный подсчет объема вынутых пород выполняют по блокам после завершения отгрузки пород.

При разработке пород с предварительным взрыванием на неубранную горную массу, если взорванные породы отгружают больше чем за месяц, контрольный подсчет объема вынутых пород проводят за период между двумя съемками, выполненными перед каждым очередным взрывом.

Контрольный подсчет объемов выполняют по планам горных выработок и разрезам, пополненным на конец отчетного периода.

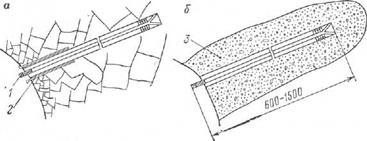

92. Расхождения между объемом, принятым к учету за год и объемом по контрольному подсчету не допускаются более приведенных ниже значений.

Объемы вынутых пород, тыс. м3........ до 20 20 – 50 50 – 100 100 - 200

Допустимая относительная разность

объемов вынутых пород при

контрольном подсчете, % .... 15 12 9 6

Объемы вынутых пород,

тыс. м3 200-500 500-1000 1000-2000 Более 2000

Допустимая относительная разность

объемов вынутых пород при

контрольном подсчете, % 4 3 2 1,5

Если объемы вынутых пород вскрыши и полезного ископаемого определяют по маркшейдерской съемке в разрыхленном состоянии, а затем приводят к объемам в целике, то приведенные значения увеличивают в 1,5 раза.

Параграф 6. Обеспечение буровзрывных работ

93. Маркшейдерское обеспечение буровзрывных работ включает:

подготовку графической документации для составления проекта буровзрывных работ;

создание на участке работ основы для перенесения проектного положения взрывных выработок в натуру.

94. Для составления проекта буровзрывных работ изготавливают выкопировку с плана (разреза) горных выработок. Планы пополнены на момент составления проекта. Если для составления проекта буровзрывных работ требуется большая крупность плана, то выкопировку с плана увеличивают до требуемого масштаба.

95. При расположении взрываемого блока у контура карьера и проходке капитальных съездов положение взрывных выработок на площадку уступа выносят инструментально. Если взрывные выработки проходят при не зачищенном откосе уступа, инструментально выносят взрывные выработки первого ряда, а при зачищенных уступах - только первую и последнюю из них. После проходки взрывных выработок при необходимости выполняют съемку их устьев.

Параграф 7. Съемка внешних отвалов вскрышных пород

96. Объектами съемки являются контуры отвалов, бровки и площадки ярусов, транспортные пути, постоянные линии электропередач, связи и другие.

97. Внешние отвалы вскрышных пород снимают в масштабе 1:2000 или 1:5000.

Съемку выполняют фотограмметрическим или тахеометрическим методами. При аэрофотограмметрической съемке руководствуются требованием п.п. 70-78. Наземную стереофотограмметрическую съемку выполняют в соответствии с требованиями пп. 79-85, длину базиса фотографирования рассчитывают по формуле, принятой для топографической съемки карьера (приложение 8).

При тахеометрической съемке соблюдают требования, изложенные в п.п. 86-89.

Планы породных отвалов составляют в проекции с числовыми отметками и произвольным ориентированием сетки координат относительно сторон листа с таким расчетом, чтобы участок поверхности в пределах проектного контура отвала по возможности размещался на одном листе.

98. Профиль железнодорожных путей на отвалах вскрышных пород проверяют техническим нивелированием при помощи специальных путеизмерительных приборов и другими методами, обеспечивающими необходимую точность. Периодичность проверки профиля пути устанавливает технический руководитель организации.

Раздел 3 . Съемка открытых разработок россыпных

месторождений

Глава 6. Съемочные сети

99. Съемочные сети строят в соответствии с требованиями, изложенными в разделе 3, применительно к обоснованию съемки карьеров в масштабе 1:2000 и с учетом дополнительных требований, приведенных в пунктах 99 - 102.

100. Пункты съемочной сети, как правило, размещают равномерно вдоль месторождения, за его границей. Не менее одной трети пунктов закрепляют долговременными центрами. На каждом километре вдоль месторождения закрепляется не менее 3 - 4 пунктов. При дражном способе разработки с затоплением полигона пункты размещают с таким расчетом, чтобы расстояние от них до наиболее удаленных точек при тахеометрической съемке горных выработок не превышало 200 м.

101. В зависимости от характера местности съемочные сети создают в виде цепочек треугольников, геодезических засечек и теодолитных ходов. Длина теодолитных ходов не превышает 2 км, а удаленность узловых точек от исходных пунктов - 1,5 км.

102. Высоты пунктов съемочной сети определяют геометрическим или тригонометрическим нивелированием.

Глава 7. Съемочные работы

Параграф 1. Общие положения

103. Топографическая съемка земной поверхности выполняется к моменту завершения детальной разведки россыпей в масштабе 1:2000 с сечением рельефа через 1 или 2 м. На месторождениях с плавными формами рельефа земной поверхности, простым геологическим строением россыпи и выдержанным содержанием полезного ископаемого допускается выполнять съемку в масштабе 1:5000 с сечением рельефа через 1 или 2 м, с последующим увеличением планов до масштаба 1:2000.

104. Съемку горных выработок производят в масштабе 1:2000. Если площадь разрабатываемой за месяц части россыпи не превышает 3 тыс. м2 , съемку выполняют в масштабе 1:1000 на основе пунктов съемочной сети, отвечающей требованиям съемки в масштабе 1:2000.

105. В зависимости от способа разработки, размеров и формы выработанного пространства, для съемки горных выработок рекомендуется применять следующие способы: нивелирование площади, тахеометрический, наземный стереофотограмметрический способы.

106. Объектами съемки при открытой разработке россыпей являются:

рельеф и ситуация земной поверхности в пределах, территории производственно-хозяйственной деятельности прииска;

отвалы торфов, галей и эфелей;

контуры бьефа, рельеф берегов и дна; водотоки (для дражных разработок);

разведочные выработки (шурфы, скважины);

траншеи, канавы, котлованы, дамбы, плотины, перемычки, дренажные выработки и сооружения;

бровки уступов и траншей;

поверхность плотика;

геологическая и гидрогеологическая ситуация;

осыпи, обрушения, оплывины и оползни.

107. В процессе разработки россыпи ежемесячно снимают разрабатываемую часть с целью определения объема горной массы, извлеченной за отчетный месяц. Погрешность определения объема вынутых на полигоне за месяц торфов или песков не может превышать 6 %. Отвалы снимают ежегодно к началу подсчета запасов и технического проектирования горных работ, после отработки месторождения.

Параграф 2. Нивелирование площади

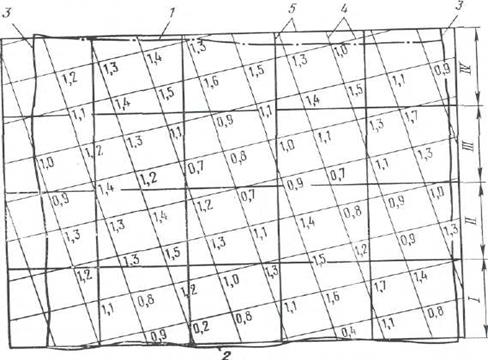

108. Съемку нивелированием площади применяют при бульдозерно-скреперном и экскаваторном способах разработки, при предварительном вскрытии торфов на россыпях, разрабатываемых дражным способом, когда выемку торфов или песков производят слоями, среднемесячная вынимаемая мощность которых не превышает 1,5 м.

109. До вскрытия торфов для каждого полигона составляют проект съемки и выполняют подготовительные работы, заключающиеся в разбивке, закреплении и определении координат основных пунктов прямоугольной сетки и в обеспечении участка разработки исходными реперами для нивелирования площади.

110. Прямоугольную сетку ориентируют вдоль россыпи, а при невыдержанном направлении - по осям координат.

111. При разбивке прямоугольной сетки вершины основных прямоугольников закрепляют так, чтобы обеспечивалась их сохранность до конца разработки полигонов. Длина сторон основных прямоугольников сетки обеспечивается кратной длине наименьшей стороны. Вершины основных прямоугольников определяют как пункты съемочной сети.

112. Исходные реперы для нивелирования площади необходимо располагать вдоль разрабатываемой части россыпи не реже чем через 0,5 км.

В начале каждого промывочного сезона нивелированием IV класса определяют или проверяют высоты всех исходных реперов, предназначенных для нивелирования площади.

113. Для нивелирования площади определяют оптимальный размер наименьших сторон прямоугольной сетки (приложение 13). До принятых размеров сторон сетку сгущают при каждом нивелировании площади.

114. Высоты переходных точек определяют из нивелирования IV класса, а при мощности слоя более 1,5 м - из технического нивелирования. Невязка хода в последнем случае не превышает 3 см.

Нивелирование площади производят с соблюдением следующих требований:

отсчеты по рейке, установленной на исходном репере или переходной точке, берут дважды - в начале и в конце работы на станции; разность двух отсчетов не превышает 4 мм;

расстояния от нивелира до рейки не превышает 250 м;

высоту горизонта инструмента, отсчеты по рейкам округляют до сантиметров, высоты пикетов - до дециметров.

115. Съемку границ выработанного за месяц участка полигона выполняют методом тахеометрической или ординатной съемок от вершин прямоугольной сетки. При слабо выраженной в натуре границе выработанного участка ее проводят на плане посередине между ближайшими точками сетки, одна из которых изменила свою высоту за отчетный месяц, а высота другой осталась прежней. Для определения средних расстояний транспортировки пород, перемещаемых во внешний отвал, одновременно с нивелированием площади производят съемку характерных сечений отвала. Определение средних расстояний транспортировки горной массы при бульдозерно-скреперном способе разработки приведено в приложении 14.

Параграф 3. Тахеометрическая съемка

116. Тахеометрическую съемку применяют при экскаваторном, гидравлическом, дражном, а также при бульдозерно-скреперном способах разработки, когда среднее значение мощности вынимаемого за месяц слоя превышает 1,5 м. Съемку выполняют на основе пунктов опорной и съемочной сетей.

117. Допускается сгущение съемочной сети проложением теодолитных ходов с числом сторон не более трех. Общая длина хода не превышает 0,5 км.

При углах наклона линий хода до 2° длины сторон допускается измерять нитяным дальномером. Длина такого хода не превышает 0,3 км. Высоты пунктов хода определяют тригонометрическим нивелированием в прямом и обратном направлениях.

118. При тахеометрической съемке руководствуются требованиями пунктов 86, 89. Пикеты выбирают в характерных местах поверхности слоя, но не реже чем через 40 м. При съемке бровок и откосов пикеты определяют вдоль верхней и нижней бровок не реже чем через 20 м. При сложной и невыдержанной форме откоса снимают характерные точки на откосе. Вычисленные высоты пикетов округляют до дециметров.

119. При съемке дражного разреза за нижнюю бровку откоса принимают проекцию на горизонтальную плоскость следа движения центра нижнего черпачного барабана (НЧБ) при доработке забоя. Положение НЧБ определяют тахеометром с помощью проектирующей дальномерной рейки или дражной палетки. Расстояние между пикетами по контуру дна разреза не превышает 10 м.

120. Если надводный борт дражного разреза длительное время сохраняет свою форму, допускается съемка откосов только по их верхней бровке.

121. При дражном способе разработки для определения мощности вынутого слоя измеряют глубину черпания. Измерения ведут от уровня воды при помощи наметки или лота, а также с помощью звуколокатора или автоматических глубиномеров; отсчеты округляют до дециметров. Для вычисления высот характерных точек дна дражного разреза и составления профилей определяют высоту уровня воды с помощью водомерной рейки или нивелированием. Высоту уровня воды определяют в начале и в конце промера глубин.

Параграф 4. Способ профильных линий

122. Способ профильных линий применяют на россыпях при большой мощности вынимаемого слоя, если откосы и подошва имеют сложные поверхности при разработке россыпи уступами.

123. До начала разработки по ширине полигона разбивают профильные линии, концы которых закрепляют за границами разработки и обозначают сторожками или вехами. Расстояния между профильными линиями устанавливают, в зависимости от сложности подлежащего съемке объекта; эти расстояния не превышают 25 м. Координаты закрепленных точек профильных линий определяют полярным способом с пунктов съемочной сети. Положение характерных точек вдоль профильных линий определяют тахеометрической съемкой, при этом рейку устанавливают в створе линии визуально. Расстояния между пикетами вдоль профильной линии не превышают 25 м.

Параграф 5. Наземная стереофотограмметрическая съемка

124. Наземную стереофотограмметрическую съемку рекомендуется применять при скреперно-бульдозерном, экскаваторном и гидравлическом способах разработки в случае, когда местность позволяет иметь сравнительно небольшое количество базисов, сохраняющихся в течение промывочного сезона, при фотографировании с которых обеспечивается изображение на снимках большей части разрабатываемого полигона.

125. Базисы фотографирования выбирают с таким расчетом, чтобы наибольшие отстояния не превышали 800 м при мощности вынимаемого слоя 1 м и более, и 400 м при мощности менее 1 м. Плановое и высотное положение концов базисов и опорных точек определяют от пунктов опорной сети с соблюдением требований, предъявляемых к определению пунктов съемочной сети при съемке карьеров в масштабе 1:2000. Обработку снимков и составление планов выполняют с соблюдением указаний, приведенных в приложении 15.

Параграф 6. Маркшейдерское обслуживание буровых работ

126. Маркшейдерское обслуживание буровых работ включает:

перенесение в натуру проектного положения контрольных скважин и шурфов, предназначенных для уточнения мощности мерзлых торфов, подлежащих рыхлению взрывом, а также разбивку в натуре взрывных скважин;

перенесение в натуру проектного положения скважин, предназначенных для гидроиглового способа оттаивания мерзлых пород, а также разбивку трасс канав при дренажно-фильтрационном способе оттаивания;

выборочную проверку расстояний между рядами скважин и скважинами в ряду, глубины скважин на различных участках полигона.

127. Перенесение в натуру проектного положения скважин осуществляют на основе проектных чертежей от пунктов съемочной сети, а также от четких контурных точек. В натуру переносят только те скважины, которые ограничивают участок, подлежащий рыхлению или оттаиванию.

Раздел 4. Работы при подземной разработке месторождений

Глава 8. Подземные маркшейдерские опорные сети

Параграф 1. Общие положения

128. Подземные маркшейдерские опорные сети являются главной геометрической основой для выполнения съемок горных выработок и решения горно-геометрических задач, связанных с обеспечением правильной и безопасной разработки месторождений полезных ископаемых.

Построение подземной маркшейдерской опорной сети осуществляют по техническому проекту, составленному с учетом перспективного плана развития горных работ.

129. Исходными пунктами для развития подземных опорных сетей при вскрытии месторождений штольнями и наклонными стволами служат подходные пункты, удовлетворяющие требованиям пункта 15, а при вскрытии месторождений вертикальными стволами - пункты центрирования и ориентирования сети, закрепленные в приствольных выработках на каждом горизонте ведения горных работ. Ориентирование опорной сети выполняют гироскопическим или геометрическим способом; центрирование сети и передачу высот производят от подходных пунктов и реперов на промышленной площадке шахты.

В период разработки месторождения все вновь пройденные основные горные выработки, имеющие выход на земную поверхность, следует использовать для примыкания подземной опорной сети к пунктам опорной сети на земной поверхности.

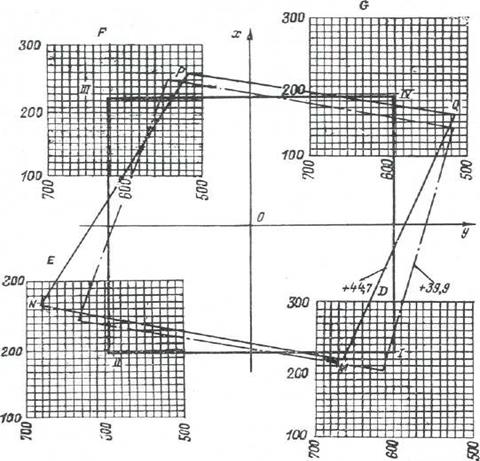

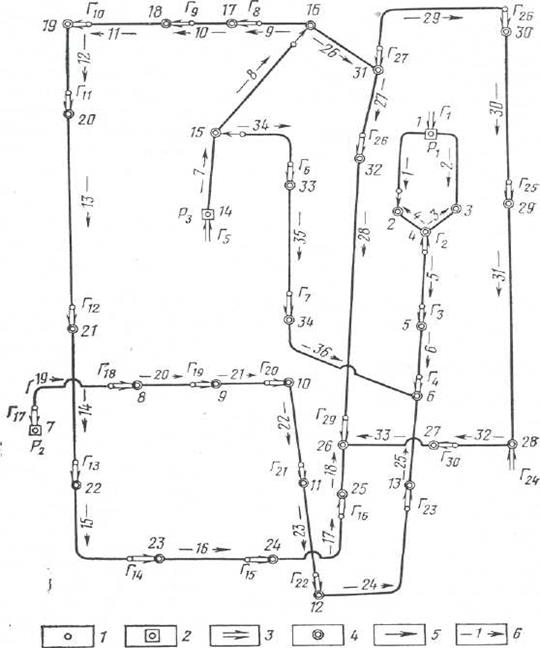

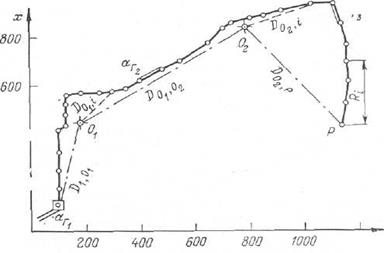

130. Подземные опорные сети состоят из полигонометрических ходов, прокладываемых по главным подготовительным выработкам.

Построение опорных сетей выполняют, в основном, с разделением полигонометрических ходов на секции гироскопически ориентированными сторонами (гиросторонами).

Опорные сети создают в виде систем замкнутых, разомкнутых и висячих ходов. Висячие ходы следует проложить дважды или выполнить примыкание к гиросторонам. Разомкнутые ходы прокладывают между исходными сторонами сети.

Высоты пунктов определяют геометрическим или тригонометрическим нивелированием.

131. Построение систем полигонометрических ходов, разделенных на секции гиросторонами, производят при удалении пунктов сетей от точек центрирования на расстояние 1,5 - 2 км и более. Гиростороны размещают, как правило, через 20 - 30 углов или их положение и число определяются при составлении проекта сети.

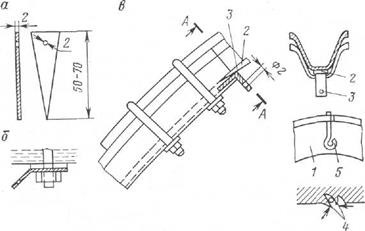

132. Пункты подземных маркшейдерских опорных сетей, в зависимости от срока их существования и способа закрепления, разделяют на постоянные и временные (приложение 16).

Постоянные пункты закладывают группами в местах, обеспечивающих их неподвижность и длительную сохранность. В каждой группе необходимо иметь не менее трех пунктов, а в околоствольном дворе при исходном ориентировании - не менее четырех. При неустойчивых породах постоянные пункты закладывают по мере возможности.

133. Точность измерений в полигонометрических ходах характеризуется следующими показателями:

средние квадратические погрешности измерения горизонтальных углов - 20", вертикальных углов - 30";

средняя квадратическая погрешность гироскопического ориентирования - не более 1';

расхождение между двумя измерениями линии светодальномерами - не более 3 см, стальными рулетками - 1:3000 длины стороны.

134. По мере подвигания горных выработок подземную опорную сеть периодически пополняют. Пункты полигонометрических ходов не отстают от забоев выработок больше чем на 500 м, если исходные планы горных выработок составляют в масштабе 1:2000, и на 300 м, если планы составляют в масштабе 1:1000.

При ведении горных работ вблизи утвержденных границ опасных зон у затопленных и загазированных выработок удаление пунктов полигонометрических ходов от забоев подготовительных выработок не следует принимать более 30 м, при подходе выработок на расстояние 50 м к указанным границам и 150 м - при проведении выработок вдоль границы зоны.

135. Если пункты опорной сети подвергаются сдвижению, разрешается использовать координаты этих пунктов для пополнения сети при соблюдении следующих условий:

дирекционный угол начальной стороны прокладываемого хода определяют гироскопическим способом;

расстояние между последними сохранившимися пунктами изменилось не более чем на 15 см.

Пополнение сети при вышеуказанных условиях допускается не более 3 раз, при этом общая протяженность пополняемых участков сети не рекомендуется более 11,5 км.

136. По мере развития горных работ опорные сети, при необходимости, реконструируют. После реконструкции опорной сети изменения в положении пунктов полигонометрии, наиболее удаленных от точек центрирования, не допускаются более 1,2 мм на плане, а при разработке свиты крутых пластов - 1,5 мм. В случае превышения указанных допусков ранее выполненные съемки в пределах действующих горных выработок подлежат перевычислению.

Порядок и сроки реконструкции опорной сети устанавливает, в зависимости от ее состояния и местных горнотехнических условий, главный маркшейдер горного предприятия; проект реконструкции сети утверждает главный маркшейдер вышестоящей организации. Основные положения проекта построения (реконструкции) сети приведены в приложении 17.

Параграф 2. Ориентирование и центрирование

опорной сети

137. Ориентирование подземной маркшейдерской опорной сети производится независимо дважды (одним или разными методами). Расхождение в результатах ориентирования одной и той же стороны не допускается более 3'. За окончательное значение дирекционного угла принимают средневзвешенное его значение.

138. Гироскопический способ ориентирования подземных маркшейдерских опорных сетей рекомендуется применять во всех случаях. Применение этого способа ориентирования необходимо при вскрытии месторождения наклонными шахтными стволами с углом наклона более 70°.

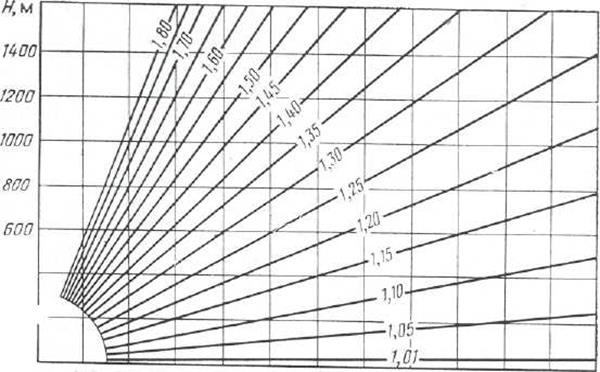

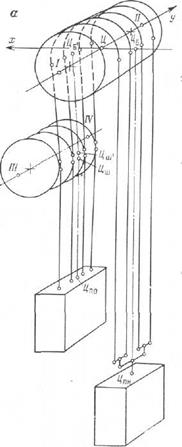

Геометрическое ориентирование через один вертикальный шахтный ствол применяют при глубине шахтного ствола не более 500 м.

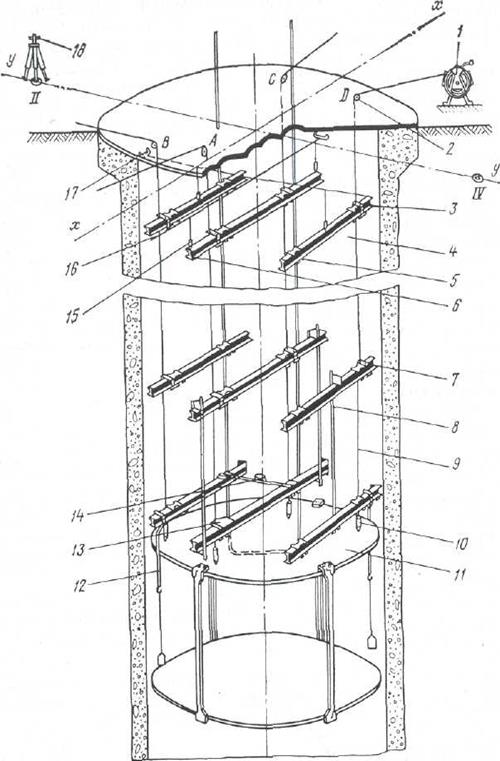

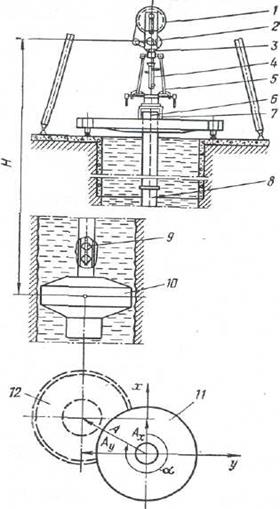

139. Центрирование сети осуществляют примыканием к отвесам, опущенным в вертикальные горные выработки. Координаты отвесов определяют проложением от подходных пунктов полигонометрических ходов 2 разряда с количеством сторон не более трех.

Расхождение в положении пункта, определенного по двум независимым проектированиям через одну вертикальную выработку, не допускается более 5 см при H<500 м и величины 0,01 Н (см) при H>500 м, где H - глубина ствола, м.

140. Гироскопическое ориентирование:

1) для определения дирекционных углов сторон подземной опорной сети (приложение 18) следует применять маркшейдерские гирокомпасы или другие гироскопические приборы, позволяющие выполнять ориентирование со средней квадратической погрешностью не более 1'.

На шахтах, опасных по газу или пыли, применяются маркшейдерские гирокомпасы в соответствии с требованиями промышленной безопасности;

2) поправку гирокомпаса определяют на сторонах триангуляции или полигонометрии точности не ниже 1 разряда; длина сторон рекомендуется не менее 250 м.

Для контроля неподвижности пунктов исходной стороны на точке стояния измеряют угол между смежными сторонами, который с учетом поправок за центрирование и редукцию не допускается отличным от ранее измеренного более чем на 20".

Допускается использовать, в качестве исходных, дирекционные углы сторон полигона примыкания, опирающегося на пункты триангуляции или полигонометрии класса. Углы в полигоне измеряют по методике полигонометрии 1 разряда, число углов не более двух;

3) гироскопические измерения, их обработку и вычисления выполняют в соответствии с требованиями руководства по эксплуатации прибора. Допускается определять положение равновесия чувствительного элемента по двум точкам реверсии при ориентировании сторон подземной съемочной сети.

Поправку гирокомпаса определяют перед началом и после окончания работ, выполняемых по ориентированию подземной маркшейдерской сети шахты (горизонта);

4) длина ориентируемых сторон подземной маркшейдерской сети принимается, как правило, не менее 50 м.

Гироскопический азимут каждой ориентируемой стороны определяют независимо дважды; второе определение может быть выполнено на той же точке, но после выключения блока электропитания до полной остановки гиромотора и повторного центрирования гирокомпаса;

5) разность между двумя последовательными определениями гироскопического азимута или поправки не превышает

fα = 3mг ,

где mг - средняя квадратическая погрешность единичного определения гироскопического азимута.

При допустимых расхождениях за окончательное значение гироскопического азимута стороны принимают среднее арифметическое из двух определений.

Примечание. Надежная оценка погрешности mг , учитывающая влияние транспортировки прибора и колебаний температуры в процессе наблюдений, может быть получена по результатам многократного ориентирования.

141. Геометрическое ориентирование:

1) геометрическое ориентирование подземной маркшейдерской опорной сети может выполняться через вертикальные горные выработки.

При проектировании следует соблюдать следующие условия:

допускается нагрузка на проволоку, равная примерно 60 % предельной нагрузки;

грузы рекомендуется защищать от влияния воздушной струи или помещать в сосуды с жидкостью;

если расстояние между отвесами менее 50 м, проектирование надлежит выполнять с применением центрировочных тарелочек;

при ориентировании через один ствол, расхождение измеренных расстояний между отвесами на поверхности и в шахте не допускается более 2 мм;

2) примыкание к створу отвесов при ориентировании через один шахтный ствол выполняют способом соединительного треугольника таким образом, чтобы средние квадратические погрешности передачи дирекционного угла от исходной стороны к створу отвесов на земной поверхности и от створа отвесов к ориентируемой стороне подземной маркшейдерской опорной сети в отдельности не превышали 30". Для этого соблюдают следующие требования:

расстояние между отвесами должно быть максимальным;

примычные и острые углы соединительных треугольников измеряют теодолитами типа TI5 тремя приемами, теодолитами типа Т5, Т2 - не менее чем двумя приемами, расхождение значений углов в приемах не должно быть более 15", а электронными тахеометрами и теодолитами (3-5") - одним приемом;

разность примычных углов не допускается отличная от значения измеренного острого угла соединительного треугольника более чем на 25";

стороны соединительного треугольника измеряют не менее 5 раз, разность между отдельными измерениями одной стороны не превышает 2 мм;

разность между измеренным и вычисленным значениями расстояния между отвесами - 3 мм.

Решение соединительных треугольников рекомендуется выполнять по формулам, приведенным в приложении 19;

3) при ориентировании сети через два и более вертикальных ствола соблюдают следующие требования:

средняя квадратическая погрешность дирекционного угла линии, соединяющей отвесы, по отношению к ближайшей стороне опорной сети на земной поверхности не допускается 20";

средняя квадратическая погрешность определения дирекционного угла ориентируемой стороны подземной сети не допускается более 1'.

Примеры вычисления ориентирования через два ствола приведены в приложении 20, а через три и четыре - в приложении 21.

Параграф 3. Угловые измерения

142. Углы в подземных полигонометрических ходах измеряют теодолитами типа Т15 или электронными тахеометрами со среднеквадратической погрешностью измерения углов ±5". Применяют способы центрирования теодолита и сигналов, указанные в таблице 1.

При использовании шнуровых отвесов для центрирования теодолита или сигнала должны быть приняты меры по ограждению отвеса от влияния воздушной струи.

143. В полигонометрических ходах, прокладываемых по выработкам с углом наклона менее 30°, углы измеряют одним повторением или приемом. При измерении углов способом повторений разность между одинарным и окончательным (средним) значениями угла не допускается более 45". При измерении углов способом приемов расхождение углов между полуприемами не допускается более 1'.

144. Измерение углов в выработках с углом наклона более 30° рекомендуется выполнять способом приемов (не менее двух), соблюдая следующие правила:

перед каждым приемом устанавливают вертикальную ось вращения теодолита в отвесное положение и повторно центрируют прибор;

перед повторным измерением угла начальный отсчет изменяют приблизительно на 180°.

Расхождение в углах, полученных из отдельных приемов, не должны превышать 1'; расхождения углов между полуприемами не допускаются более величин, приведенных в таблице 2.

145. Перед использованием постоянных пунктов сети измеряют контрольный угол; разность между предыдущим значением угла и контрольным не допускается более 1'.

Результаты измерений углов записывают в журнал угловых и линейных измерений (приложение 22).

Таблица 1

Горизонтальное приложение меньшей стороны угла, м

Способ центрирования

5 – 10

10 – 20

>20

Автоматическое центрирование

Оптическое центрирование или двукратное центрирование отвесом (с измерением угла при каждом центрировании)

Однократное центрирование теодолита шнуровым отвесом

Таблица 2

Углы наклона выработки

Допустимые расхождения углов между полуприемами

На сопряжении горизонтальной и наклонной выработок

В наклонной выработке

31—45°

46—60°

61—70°

1'20"

1'50"

2'30"

2'00"

2'30"

4'00"

Параграф 4. Линейные измерения

146. Длину сторон в полигонометрических ходах измеряют стальными компарированными рулетками, лазерными дальномерами, светодальномерами и другими приборами, обеспечивающими необходимую точность. Стальные рулетки (ленты) должны быть прокомпарированы с относительной погрешностью не более 1:15 000.

147. Линейные измерения выполняют при постоянном натяжении мерного прибора, равном натяжению при компарировании. Силу натяжения фиксируют динамометром. Температуру воздуха учитывают в том случае, если изменение ее относительно температуры компарирования превышает 5°.

148. При измерении рулетками отклонения промежуточных отвесов от створа и высотных меток от линии визирования при минимальной длине интервала 10 м не допускается более 10 см. Отсчеты берут до миллиметров, каждый интервал измеряют не менее двух раз, второе измерение выполняют, сместив рулетку.

149. Стороны полигонометрических ходов измеряют дважды в прямом и обратном направлениях. Допускается измерять линии в одном направлении со смещением промежуточных отвесов, с изменением угла наклона стороны или со смещением рулетки при повторном измерении.

В висячих ходах, примыкающих к гиросторонам, длину сторон измеряют в прямом и обратном направлениях.

150. Допустимые расхождения между двумя измерениями длины стороны, а также между горизонтальными проложениями в наклонных выработках принимают в соответствии с пунктом 144.

Параграф 5. Обработка подземных опорных сетей

151. Обработка подземных опорных сетей включает: контроль вычислений в журналах измерений, введение поправок в измеренные длины, вычисление невязок, уравнивание сетей, оценку точности положения удаленных пунктов.

152. В измеренную длину линий вводят поправки за компарирование, температуру и провес. При измерении наклонной длины вычисляют горизонтальное проложение.

Поправки за приведение к поверхности референц-эллипсоида вводят при высотных отметках более +200 м и менее - 200 м, а поправки за приведение на плоскость проекций Гаусса вводят при удалении от осевого меридиана более 50 км. Поправки выбирают из специальных таблиц или вычисляют по формулам (приложение 23).

153. Угловая невязка в полигонометрических ходах не допускается больше величин, вычисляемых по формулам:

в замкнутых полигонах

fβ =;

в висячих полигонах, пройденных дважды,

fβ =

в секциях полигонов и в разомкнутых полигонах, проложенных между гиросторонами,

fβ =

где mβ - средняя квадратическая погрешность измерения углов; mα - средняя квадратическая погрешность определения дирекционных углов гиросторон; n - число углов полигонометрического хода; n1 + n2 - число углов в первом и втором ходах.

154. Линейная относительная невязка в замкнутых полигонах не допускается более 1:3000 длины хода, в разомкнутых полигонах - 1:2000. Расхождение между дважды пройденными полигонометрическими ходами (без предварительного уравнивания углов) не более 1:2000 суммарной длины ходов. При длине хода менее 500 м абсолютная невязка в разомкнутых полигонах не превышает 25 см.

В полигонометрических ходах, разделенных на секции и примыкающих в конце хода к пункту (отвесу), абсолютная линейная невязка не превышает 0,8 мм на плане.

155. При реконструкции подземных опорных сетей контроль качества измерений выполняют на компьютере по программам, позволяющим вычислять фактические и допустимые значения невязок полигонов по кратчайшей ходовой линии (приложение 24).

156. На стадиях пополнения опорных сетей каждый полигонометрический ход уравнивают отдельно, а при реконструкции сети все полигонометрические ходы уравнивают, как правило, совместно.

Уравнивание отдельных полигонометрических ходов (систем ходов) выполняют раздельными способами - вначале уравнивают угловые измерения, затем приращения координат.

157. При уравнивании замкнутых и разомкнутых полигонов угловую невязку распределяют с обратным знаком поровну на все углы. По исправленным дирекционным углам вычисляют приращения координат. Линейные невязки, взятые с обратным знаком, распределяют в приращении координат пропорционально длине каждой линии (приложение 25).

Уравнивание дважды проложенных висячих ходов заключается в получении средних значений дирекционных углов общих сторон и координат общих пунктов. Участки хода между общими пунктами уравнивают самостоятельно как отдельные ходы.

158. Уравнивание систем полигонометрических ходов и определение погрешностей положения пунктов производят в основном на компьютере по программам, реализующим раздельное уравнивание дирекционных углов и координат (приложение 24).

Параграф 6. Определение высот пунктов

опорной сети

159. Высоты в горные выработки на пункты опорной сети передают независимо дважды через вертикальные, наклонные или горизонтальные горные выработки.

160. Передачу высот через вертикальные горные выработки рекомендуется выполнять длинной шахтной лентой, длинномером или другими приборами, обеспечивающими необходимую точность.

При передаче высот длинной шахтной лентой повторные измерения выполняют после изменения положения ленты и нивелиров.

Передачу высот длинномером выполняют в соответствии с технической документацией изготовителя прибора.

161. Температуру воздуха при передаче высот измеряют в начале и в конце работы на земной поверхности и на горизонте околоствольного двора.

Отсчеты по нивелирным рейкам, мерной ленте, груз-рейке и контрольной рейке фиксируют до миллиметров. Расхождение между двумя результатами или двумя превышениями не должно быть более 4 мм; за результат принимают среднее арифметическое значение.

162. В превышение, измеренное длинной шахтной лентой, вводят поправки за компарирование, температуру, удлинение ленты от собственной массы и от разности масс грузов при компарировании и измерении.

163. Расхождение между двумя независимыми передачами высот по вертикальным выработкам не может превышать (мм):

Δh = (10 + 0,2Н),

где Н - глубина шахтного ствола, м.

При допустимых расхождениях за окончательное значение высоты принимают среднее арифметическое из двух определений.

164. Геометрическое нивелирование выполняют, как правило, по выработкам с углом наклона менее 5°. Тригонометрическое нивелирование по наклонным выработкам рекомендуется производить одновременно с проложением полигонометрического хода.

До начала нивелирования проверяется устойчивость реперов, используемых в качестве исходных. Разность между контрольными превышениями и ранее установленными превышениями между реперами не более 30 мм.

165. При передаче высот тригонометрическим нивелированием вертикальные углы измеряют теодолитами типа Т15 одним приемом в прямом и обратном направлениях. Расхождение значений места нуля не превышает 1,5'.

Стороны хода измеряют в соответствии с требованиями для линейных измерений в подземных полигонометрических ходах. Высоты инструмента и сигналов измеряют рулеткой дважды, отсчеты будут до миллиметров.

Разность превышений для одной и той же линии не допускается более 0,4l, мм, где l - длина линии, м. Для всего хода расхождение в превышениях не более , мм, где L - длина хода, км.

Вычисление высот пунктов тригонометрического нивелирования рекомендуется выполнять в журнале, приведенном в приложении 26.

166. При техническом нивелировании прокладывают замкнутые или висячие ходы в прямом и обратном направлениях. Расстояние между нивелиром и рейками не превышает 100 м. Отсчеты по рейкам берут до миллиметров; расхождение в превышениях на станции, определенных по черным и красным сторонам реек или при двух горизонтах инструмента, не допускается более 10 мм.

Невязки ходов технического нивелирования не допускаются более 50, мм, где L - длина хода, км. Форма журнала технического нивелирования приведена в приложении 27.

167. Уравнивание замкнутых нивелирных ходов выполняют распределением невязки, взятой с обратным знаком, пропорционально числу станций или длине сторон хода. За окончательное значение высоты точки, определенной из ходов разной длины, принимают средневзвешенное значение, считая вес пропорциональным длине ходов.

При уравнивании комбинированных сетей высотных ходов значения весов принимают в зависимости от точности метода передачи высот.

Форма журнала вычисления высот приведена в приложении 28.

Глава 9. Подземные маркшейдерские съемочные сети

Параграф 1. Общие положения

168. Подземные маркшейдерские съемочные сети являются основой для съемки горных выработок и состоят из теодолитных ходов, прокладываемых для съемки подготовительных выработок, и угломерных ходов, предназначаемых для съемки очистных забоев и нарезных выработок в очистных блоках.

Теодолитные ходы опираются на пункты опорной сети, угломерные - на пункты теодолитных и полигонометрических ходов. Характеристика теодолитных и угломерных ходов приведена в таблице 3.

169. Теодолитные ходы могут быть замкнутыми, разомкнутыми или проложенными дважды. При проложении теодолитных ходов в выработках, по которым впоследствии будут проложены полигонометрические ходы, допускаются висячие ходы с измерением левых и правых углов. Перед измерением правого угла проверяют центрирование теодолита. Длина таких ходов не рекомендуется более 300 м при составлении планов горных выработок в масштабе 1:1000 и 500 м - в масштабе 1:2000.

170. Отставание пунктов теодолитного хода от забоя подготовительной выработки не должно превышать в выработках, проводимых по проводнику, 50 м, в доработках, проводимых по направлению - 100 м.

При проведении выработки в направлении границы опасной зоны, вдоль нее и непосредственно в опасной зоне теодолитные ходы прокладывают по мере подвигания забоя с отставанием не более 20 м. В этих случаях координаты пунктов следует определять независимо дважды.

Таблица 3

Тип хода

Средняя квадратическая погрешность измерения углов

Предельная длина хода, км

Допустимое расхождение между двумя измерениями сторон

горизонтальных

вертикальных

Теодолитный Угломерный

40"

10'

60"

10'

1,0

0,3

1:1000

1:200

171. Пункты теодолитных ходов закрепляют как временные пункты подземной маркшейдерской опорной сети. При съемке очистных забоев с применением угломеров и подвесных теодолитов пункты допускается не закреплять.

172. Ориентирование подэтажных выработок выполняют независимо дважды. Расхождение между двумя ориентированиями не превышает 20'.

Параграф 2. Угловые и линейные измерения

173. Углы в теодолитных ходах измеряют теодолитами типа Т30, центрирование теодолита и сигналов выполняют с помощью шнуровых отвесов.

В ходах, прокладываемых в выработках с углом наклона менее 30°, углы измеряют одним повторением или приемом. При измерении углов способом повторений разность между одинарным и окончательным (средним) значением угла не допускается более 1,5'.

При измерении углов способом приемов допустимое расхождение углов между полуприемами составляет 2'.

Измерение углов в выработках с углом наклона более 30° рекомендуется выполнять двумя приемами со смещением начального отсчета перед вторым приемом примерно на 180°. Допустимое расхождение в углах, полученных из отдельных приемов, составляет 1,5'. Расхождения углов между полуприемами не допускается более величин, приведенных в таблице 4.

174. Перед пополнением теодолитного хода следует измерить контрольный угол; разность между предыдущим и контрольным значениями угла не допускается более 2'. В случаях, когда пункты подвергаются сдвижению, теодолитные ходы при пополнении могут опираться на стороны, гироскопически ориентированные со средней квадратической погрешностью 3'.

175. Для проложения угломерных ходов используют угломеры и теодолиты различных типов. Рекомендуется применять инструменты с автоматическим центрированием.

Таблица 4

Углы наклона выработки

Допустимые расхождения углов между полуприемами

На сопряжениях горизонтальной и наклонной выработок

В наклонной выработке

31 – 45о

46 – 60о

61 – 70о

2'

3'

4'

3'

4'

5'

176. Длину линий в теодолитных ходах измеряют стальными компарированными рулетками. Допускается натяжение рулеток без динамометра. В угломерных ходах разрешается применять тесьмяные рулетки. Линии измеряют дважды. Отсчеты при измерении линий в теодолитных ходах берут до миллиметров, а в угломерных ходах - до сантиметров.

177. Линии в теодолитных и угломерных ходах допускается измерять оптическим и другими способами, с соблюдением, установленной в пункте 177, точности измерений.

Параграф 3. Вычисление координат пунктов

съемочных сетей

178. Перед вычислением координат пунктов съемочных сетей проверяют записи и вычисления в журналах угловых и линейных измерений, а также соответствие выполненных измерений установленным допускам. В измеренную длину линии теодолитных ходов вводят поправки за компарирование и температуру в том случае, если они в сумме превышают 1:5000 длины измеренной линии.

179. Угловые невязки ходов съемочных сетей принимают не более величин, определяемых по формулам пункта 153.

Допустимые относительные линейные невязки составляют:

в замкнутых теодолитных ходах 1:1500; в разомкнутых и дважды проложенных - 1:1000;

в угломерных ходах - 1:200.

180. Уравнивание ходов съемочных сетей выполняют раздельным способом, в соответствии с требованиями пункта 156.

Значения координат можно округлять до сантиметров: дирекционных углов в теодолитных ходах - до 10", в угломерных ходах - до минут.

Параграф 4. Определение высот пунктов съемочной сети

181. Тригонометрическое нивелирование выполняют, как правило, одновременно с проложением теодолитных или угломерных ходов.

Вертикальные углы измеряют при двух положениях круга в прямом и обратном направлениях или в одном направлении с изменением высоты сигнала перед вторым измерением.

В угломерных ходах, проложенных между пунктами с известными высотами, допускается однократное определение превышений.

182. В теодолитных ходах при передаче высот тригонометрическим нивелированием соблюдаются следующие требования:

расхождение значений места нуля в начале и конце хода не более 3';

расхождение между двумя определениями высоты теодолита или сигнала не более 10 мм;

разность в превышениях одной и той же стороны не более 1:1000 ее длины;

допустимая высотная невязка хода - 120, мм, где L - длина хода, км.

183. При определении высот пунктов геометрическим нивелированием руководствуются пунктом 164.

184. Нивелирные ходы уравнивают распределением невязок пропорционально длине сторон хода, отметки округляют до сантиметров.

185. Высоты пунктов съемочной сети в подэтажных выработках определяют путем передачи высоты с пунктов (реперов) основного горизонта через вертикальные восстающие выработки при помощи рулетки. Передачу высот выполняют дважды, разность в превышениях не более 5 см.

Глава 10. Съемочные работы

Параграф 1. Общие положения

186. Объектами съемки являются:

все горные выработки, как подготовительные, так и очистные; разведочные, гидрогеологические, технические скважины; камеры различного назначения, транспортные пути;

целики полезного ископаемого, оставленные у подготовительных выработок и под охраняемыми объектами, бутовые полосы, границы закладки;

капитальные изолирующие перемычки, установленные в действующих горных выработках, имеющих связь с земной поверхностью, соединяющих две шахты или отдельные блоки с независимым проветриванием; перемычки, изолирующие пожарные участки и участки, опасные по прорыву воды, плывунов, пульпы в действующие выработки;

водоотливные и вентиляционные устройства;

места горных ударов, внезапных выбросов горных пород и газа, взрывов газа или пыли; места пожаров, суфлярных выделений газа, прорывов воды, плывунов, заиловки; места усиленного водопроявления: карсты и купола вывалов (высотой более 1 м) в горных выработках.

187. Съемку горных выработок, в которых запрещается пребывание людей, выполняют методами и приборами, обеспечивающими безопасность работ.

Горные выработки большого сечения рекомендуется снимать методами световых сечений и звуколокации, общая характеристика которых дана в приложении 29.

188. Съемку горных выработок для пополнения планов следует производить не реже одного раза в месяц.

189. Данные о тектонике, структуре пласта и вмещающих пород, их пространственное положение определяет геологическая служба горного предприятия.

Параграф 2. Съемка подготовительных выработок,

взрывных скважин и рудоспусков

190. Съемку подготовительных выработок выполняют способом перпендикуляров, полярным или другими способами, как правило, одновременно с проложением теодолитных и угломерных ходов. Допускается съемка выработок от направления, инструментально заданного с пунктов опорной сети или теодолитных ходов.

191. Контуры подготовительных выработок снимают в свету и, по возможности, в проходке.

Линейные измерения при съемке боков выработки в проходке производят с округлением до дециметров, при съемке в свету - до сантиметров.

192. Одновременно со съемкой боков выработок выполняют съемку всех элементов, указанных в пункте 204. Все детали съемки отражают на абрисах в журнале угловых и линейных измерений.

193. Замер проходки подготовительных выработок выполняют один раз в месяц по состоянию на конец отчетного периода, в соответствии с требованиями отраслевых нормативных документов.

194. При съемке взрывных скважин определяют положение устья, глубину, направление и угол наклона оси скважины. Направление и угол наклона оси скважины определяют с погрешностью до 1°, глубину - до 0,2 м (приложение 29).

195. Съемку вертикальных рудоспусков большой протяженности, не имеющих крепи, рекомендуется выполнять при помощи ультразвуковых и других специальных приборов.

Параграф 3. Вертикальная съемка рельсовых путей

196. Вертикальную съемку откаточных путей в выработках, близких к горизонтальным, выполняют техническим нивелированием, в соответствии с требованиями пункта 164. Нивелирование выполняют по пикетам через 10 или 20 м. Одновременно измеряют высоту выработки на каждом пикете и в характерных местах. Съемку рельсовых путей в наклонных выработках выполняют, как правило, тригонометрическим нивелированием, используя боковые реперы.

197. Для построения продольного профиля рельсовых путей по результатам съемочных работ рекомендуется применять компьютеры и графопостроители.

198. Для контроля уклонов рельсовых путей разрешается использовать профилографы, позволяющие определять уклон пути между пикетами с погрешностью не более 0,0005.

Параграф 4. Съемка очистных забоев

199. Положение линий очистных забоев определяют инструментальной съемкой или рулеточным замером. Погрешности определения длины линии забоя, подвигания и высоты выработки не превышает 1:100.

200. Положение очистного забоя при крутом падении с выемкой полезного ископаемого по простиранию определяют путем измерения расстояний от забоя до пунктов, расположенных в штреках верхнего и нижнего горизонтов. При потолкоуступной системе выемки положение очистного забоя определяют рулеточным замером с измерением элементов уступов.

201. При разработке крутопадающих залежей с выемкой полезного ископаемого по восстанию, положение очистного забоя разрешается снимать при помощи шнура и висячего полукруга или жезла, ход должен опираться на пункты в восстающих. Расхождение в высотах пунктов в конце хода не превышает 1:200 его длины.

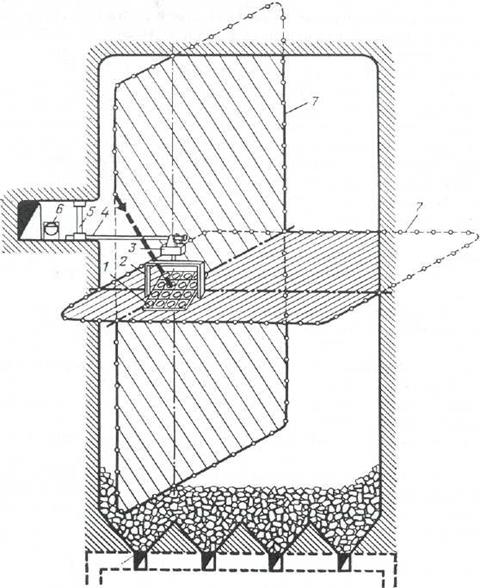

202. Положение очистного забоя (контура камеры) при системе разработки подэтажными выработками определяют рулеточным замером от пунктов, расположенных в подэтажных выработках. При отбойке уступа штанговыми шпурами без заходок съемку камеры и контроль за размерами межкамерных целиков выполняют приборами, предназначенными для съемки недоступных контуров.

203. При системе разработки принудительным этажным обрушением границы отработанных участков блоков устанавливают по съемке взрывных скважин.

204. Результаты съемки заносят в журнал измерений, где составляют детальный абрис по каждой выработке.

Результаты замера в целом по организации заносят в журнал замера горных выработок, форму которого устанавливает технический руководитель организации.

Раздел 5. Работы при строительстве горных предприятий

Глава 11. Общие положения

205. При строительстве выполняют:

проверку числовых значений и графической части проектных чертежей;

перенесение геометрических элементов проекта в натуру; контроль за соблюдением установленного проектом соотношения геометрических элементов зданий, сооружений и горных выработок;

наблюдение за осадками сооружений; съемку промплощадки, горных выработок и пополнение чертежей горной графической документации;

учет объемов горнопроходческих работ.

206. Маркшейдерские работы по перенесению геометрических элементов проекта в натуру производят на основе пунктов маркшейдерских опорных сетей, разбивочных сетей и осевых пунктов шахтных стволов.

Проект разбивочной сети, рекомендуется разрабатывать с привлечением проектной организации.

207. Построение разбивочной сети, вынесение и закрепление осей шахтных стволов, трасс линейных сооружений выполняет организация - заказчик (или по ее поручению специализированная организация) и передает по акту генеральному подрядчику.

Вынесение осей зданий, сооружений и технологического оборудования, построение монтажных сеток, задание направлений подземным выработкам выполняет маркшейдерская служба строительной организации.

Съемку промышленной площадки и обновление топографических планов территории горнодобывающих предприятий на момент сдачи в эксплуатацию выполняют специализированные топографо-геодезические организации.

Наблюдения за осадками сооружений входят в обязанности заказчика.

208. Разбивку зданий, сооружений и задание направлений выполняют по проектным чертежам, имеющим визу заказчика «К производству работ».

Проектную документацию проверяют сопоставлением рабочих чертежей зданий и сооружений с генеральным планом, а также сопоставлением проекта с расположением существующих сооружений и рельефом местности.

Размеры и сечения горных выработок соответствуют габаритам размещаемого в них оборудования с учетом допустимых отклонений. Проектные чертежи околоствольных выработок проверяют построением проектных полигонов.

О выявленных в проектных чертежах несоответствиях главный маркшейдер письменно уведомляет руководство строительной организации, а руководство, в свою очередь - заказчика и проектную организацию для внесения исправлений и корректировки проекта.

209. Отклонения строительных конструкций и технологического оборудования от проектного положения не могут превышать допустимых значений, установленных техническими условиями проекта.

О выявлении недопустимых отклонений ставят в известность главного инженера строительной организации и делают запись в книге маркшейдерских указаний.

210. Все измерения, выполняемые при разбивках, фиксируются в журнале разбивок. В журнале приводят:

схему разбивки;

данные, относящиеся к исходным точкам;

номера проектных чертежей;

расстояния и размеры, по которым выполнена разбивка и ориентировка объектов относительно осей промплощадки или осей сооружения.

После вынесения в натуру заданных углов, расстояний, высотных отметок производят необходимые контрольные измерения. Схему разбивки объекта подписывают исполнитель работ по разбивке и лица, принявшие эти работы.

211. Для отражения застройки поверхности и положения инженерных коммуникаций составляют исполнительные чертежи.

Положение фундаментов, колонн, технологического оборудования, подкрановых путей и подземных коммуникаций наносят на рабочие чертежи проекта с указанием отклонений.

Съемку инженерных коммуникаций выполняют в процессе строительства объектов (в открытых траншеях и котлованах) с соблюдением требований соответствующих нормативных документов.

Глава 12. Работы при строительстве технологического

комплекса на шахтной поверхности

Параграф 1. Разбивочные сети

212. Детальные разбивочные работы при строительстве технологического комплекса на шахтной поверхности выполняют относительно пунктов разбивочной сети, создаваемой в виде закрепленных в натуре осевых линий шахтных стволов или строительных сеток.

Пункты разбивочной сети размещают в местах, где могут быть обеспечены их долговременная сохранность и удобство использования для построения осей временных и постоянных сооружений.

213. При строительстве сооружений технологического комплекса с размещением оборудования в отдельных зданиях разбивочные работы выполняют от осевых пунктов шахтных стволов. Для вынесения центра и осей шахтного ствола в натуру прокладывают полигонометрический ход 2 разряда от пунктов маркшейдерской опорной геодезической сети, удаленных от ствола не более чем на 300 м. Расхождение положения центра ствола из двукратных определений не допускается более 0,2 м, расхождение дирекционного угла главной оси ствола - не более 2'; погрешность разбивки другой оси (перпендикулярной) не превышает 30" относительно главной.

Положение каждой оси ствола закрепляют не менее чем шестью пунктами, по три пункта с каждой стороны ствола. Расстояние между соседними пунктами рекомендуется не менее 50 м. Для определения координат осевых пунктов и вынесенного центра ствола прокладывают полигонометрический ход 2 разряда.

214. При вынесении в натуру центра и осей ствола, связанного с технологическим комплексом существующей шахты, центр и главную ось ствола выносят от пунктов маркшейдерской опорной геодезической сети, используемых при ориентировании шахты или от осевых пунктов существующего шахтного ствола, соблюдая требования к точности, приведенные в пункте 213. При стесненных условиях расстояния между осевыми пунктами допускается уменьшать до 20 м.

215. Перед строительством там, где основные сооружения шахтной поверхности объединены в крупные блоки технологическим оборудованием, создают разбивочную (строительную) сеть в виде систем прямоугольников со сторонами, параллельными осям шахтных стволов.

216. Проект разбивочной сети составляют на строительном генеральном плане. Основные пункты располагают в вершинах прямоугольников, дополнительные - в створе между основными; длина сторон между основными пунктами 206 - 350 м.

217. Вынесение пункта и направлений, от которых производится построение разбивочной сети, выполняют в соответствии с требованиями, предъявляемыми к выносу в натуру центра и осей шахтного ствола.

По основным пунктам разбивочной сети прокладывают полигонометрические ходы 2 разряда. Сеть уравнивают, редуцируют и выполняют контрольные измерения. Отклонения измеренных углов от 90 или 180° не превышают 30".

Высоты пунктов определяют проложением нивелирных ходов IV-гo класса.

218. Разбивку основных осей зданий, блоков сооружений и фундаментов выполняют способом перпендикуляров или полярным способом. Основные оси зданий и фундаментов закрепляют так, чтобы осевые пункты по возможности сохранялись на весь период пользования ими.

Определяемые в натуре осевые пункты следует располагать не далее 25 м от пунктов или сторон разбивочной сети. Направления на определяемые пункты от исходных задают с точностью до 1', а расстояния - до 1 см. Высоты осевых пунктов определяют техническим нивелированием.

219. Перед выполнением разбивочных работ надлежит проверить неизменность положения пунктов разбивочной сети посредством измерения углов, длин или контролем створности пунктов.

Параграф 2. Работы при возведении зданий,

сооружений и копров

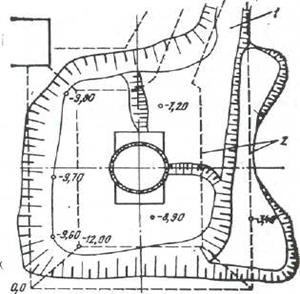

220. При проведении работ нулевого цикла переносят в натуру проектные оси зданий и сооружений; разбивают оси примыкающих к ним подземных коммуникаций; определяют высотные отметки реперов; контролируют глубину котлована; проверяют горизонтальность подушки фундамента; размеры и форму фундамента; правильность установки опалубки и анкерных проемов.

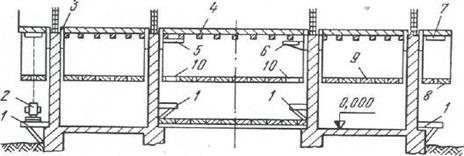

221. Перед установкой колонн каркаса здания из сборных стальных и железобетонных конструкций на верхней плите фундамента и за ее пределами параллельно осям колонн разбивают монтажную сетку. Расстояния между сторонами монтажной сетки не допускаются отличными от проектных более, чем на 5 мм. После монтажа колонн проверяют правильность их положения; по результатам измерений составляют схему с указанием проектных и фактических расстояний между колоннами.

Допустимые отклонения установки колонн приведены в приложении 30.

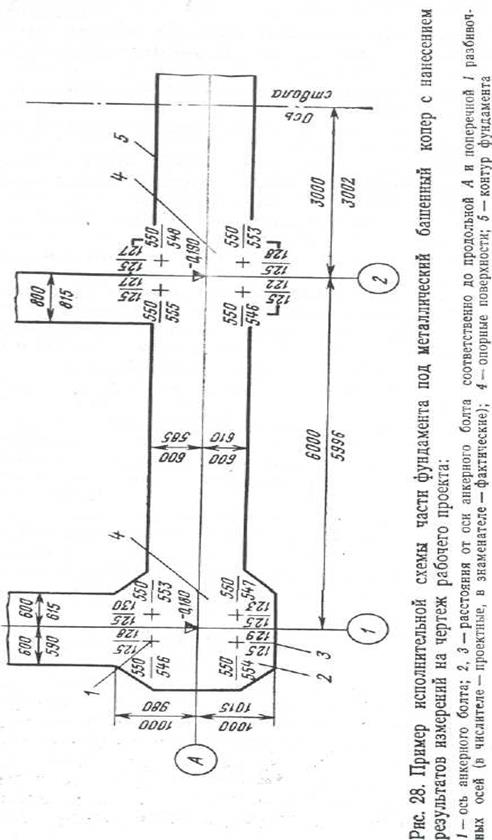

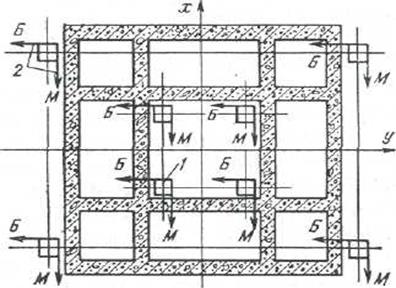

222. Выверку каркаса башенного копра (приложение 31) выполняют теодолитами или приборами вертикального визирования; при скорости ветра менее 2 м/с выверку допускается выполнять отвесами. После монтажа яруса колонн составляют чертежи рядов колонн в виде вертикальных проекций, построенных параллельно осям ствола. На чертежах необходимо указать отклонения от проектного положения каждой колонны и высотные отметки ярусов.

По мере возведения каркаса с исходного горизонта на все монтажные горизонты выносят разбивочные оси и передают высотные отметки.

223. При возведении башенных копров (приложение 31) из монолитного железобетона в скользящей опалубке проверяют правильность сборки скользящей опалубки на фундаментной плите, контролируют положение опалубки по высоте и в плане при возведении башни; выносят оси стационарных опалубок для устройства междуэтажных перекрытий, бункеров и машинного зала; выполняют съемку фундаментов под технологическое оборудование и ведут наблюдение за осадкой копра.

Отклонения геометрических элементов копров башенного типа не допускаются больше величин, указанных в приложении 30.

224. Положение скользящей опалубки в процессе возведения башни проверяют не реже чем через 4 м подвигания опалубки. Смещения опалубки показывают на чертежах горизонтальных сечений башни или на профилях стен копра.

225. После возведения стен башни копра до горизонтов отклоняющих шкивов и машинного зала на каждый из этих горизонтов переносят монтажные оси и закрепляют их насечками на металлических скобах; расхождение между насечками, полученными дважды, не превышает 30 мм, а допустимое отклонение от прямого угла между основными осями машинного вала (подъемной машины) - 2'. На монтажных горизонтах закладывают репера. Расхождение высотных отметок одного и того же репера из двух независимых определений не превышает 20 мм.

226. Осадку фундамента башенных копров определяют геометрическим нивелированием; допускаемые погрешности определения осадок не превышают: 2 мм - для копров, возводимых на песчаных и глинистых, 5 мм - для копров, возводимых на насыпных, просадочных и других сильно сжимаемых грунтах.

Перед определением осадок закладывают грунтовые или стенные реперы. Осадочные марки закрепляют по углам цокольной части фундамента; нивелируют их не реже одного раза в месяц. Наблюдения за осадками прекращают, если в течение трех циклов измерений величина их колеблется в пределах заданной точности измерений. По данным каждого цикла наблюдений вычисляют среднюю осадку и крен фундамента.

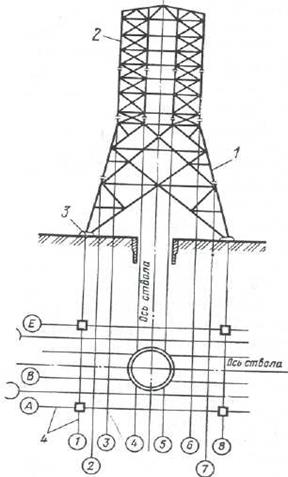

227. При монтаже укосных копров разбивают оси подкопровой рамы и фундаментов под укосину, выносят монтажные оси подшкивной площадки, копровых шкивов и разгрузочных кривых.

228. Отклонения осей подкопровой рамы от проектного положения необходимо обеспечить не более: в горизонтальной плоскости для металлических копров 5 мм, для деревянных копров 20 мм; в вертикальной плоскости 30 мм, при этом разность высотных отметок углов рамы не допускается больше: для металлических копров 5 мм, для деревянных копров - 20 мм. В результате проверки составляют исполнительную схему установки подкопровой рамы с указанием отклонений.

229. На подшкивной площадке и горизонтальных связях укосины намечают проектное положение осей ствола.

Закрепление копра разрешается только после контрольного перенесения осей ствола на подшкивную площадку поднятого копра и сравнения положений перенесенных и проектных осей подшкивной площадки. Отклонение осей подшкивной площадки от проектного положения не превышает: в направлении, перпендикулярном оси подъема, 25 мм; в направлении, параллельном оси подъема, 50 мм.

При монтаже копра путем последовательного наращивания звеньев проверяют правильность установки каждого монтажного звена.

230. Оси ствола и подъема на подшкивную площадку копра выносят теодолитом с осевых пунктов, удаленных от ствола на 40 - 100 м. Расстояние между осевыми рисками, определенными при двух установках теодолита, не превышает 15 мм.

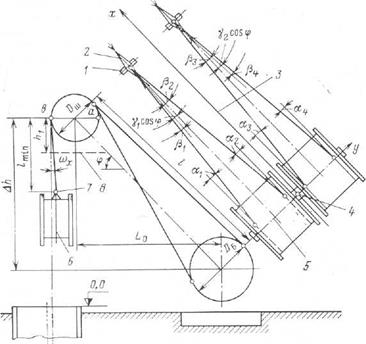

231. Правильность установки копровых шкивов проверяют после окончательного закрепления укосины и основания копра. Расстояния от реборды шкива до разбивочной оси (оси подъема) не допускаются отличными от проектных более чем на 10 мм.

Проверку горизонтальности вала копрового шкива выполняют нивелированием концов вала с погрешностью не более 1 мм.

232. Для монтажа разгрузочных кривых на горизонты их установки выносят разбивочные оси и высотные отметки. Отклонения разгрузочных кривых от проектного положения относительно проводников и по высоте не допускаются более 10 мм.

Параграф 3. Проверка правильности установки

подъемных машин

233. При возведении здания подъемной машины закрепляют направления осей подъема и главного вала машины. Осевые скобы закрепляют в верхней части машинного зала на таком уровне, чтобы их можно было использовать при монтаже подъемной машины и для контрольных измерений.

Значение дирекционного угла оси главного вала не может отличаться от проектного более чем на 2'; угол между закрепленными осями не допускается отличным от прямого более чем на 1'; расстояние от центра ствола до оси главного вала не может отличаться от проектного более, чем на 100 мм; смещение точки пересечения оси главного вала и оси подъема в боковом направлении не допускается более 50 мм.

234. Перед установкой подъемной машины проверяют размеры и положение фундамента, расположение проемов под анкерные болты. Результаты проверки оформляют актом.

После установки одноканатной подъемной машины проверяют положение главного вала в горизонтальной и вертикальной плоскостях. Отклонения концов оси вала относительно разбивочной оси не допускаетя более 1 мм. Укладку главного вала подъемной машины в вертикальной плоскости проверяют нивелированием; при определении превышения учитывают возможное неравенство диаметров шеек вала. Угол наклона оси вала не должен превышать 2''. Положение вала по высоте не отличается от проектного более чем на 100 мм.

235. По окончании монтажа одноканатной подъемной установки, в процессе ее эксплуатации определяют: углы наклона осей валов подъемной машины и копровых шкивов; углы девиации подъемных канатов на барабанах и копровых шкивах; углы отклонения от вертикали головных подъемных канатов; вертикальность копра (приложения 32, 33).

236. Для установки многоканатных подъемных машин используют монтажные оси, закрепленные в машинном зале при возведении башенного копра (пункт 223). Разбивочные оси отклоняющих шкивов выносят от осей подъемной машины; погрешность вынесения осей - не более 10 мм.

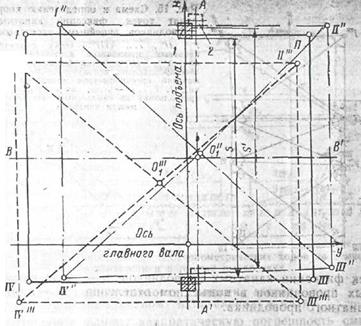

237. После установки многоканатной машины положение главного вала, ведущих и отклоняющих шкивов проверяют измерениями от разбивочных осей. Расстояния, измеренные от разбивочных осей до оси вала, до плоскостей ведущих и отклоняющих шкивов, не отличаются от проектных более чем на 10 мм.

238. По окончании монтажа многоканатной подъемной установки, а также в процессе ее эксплуатации определяют: углы наклона осей главного вала и вала отклоняющих шкивов; углы девиации оси системы промежуточных канатов на ведущих и отклоняющих шкивах; углы отклонения от вертикали осей систем головных канатов; углы девиации головных подъемных канатов на ведущих и отклоняющих шкивах (приложение 34).

Глава 13. Работы при сооружении вертикальных

шахтных стволов

Параграф 1. Общие положения

239. При сооружении шахтных стволов задают вертикальные направления, контролируют размеры сечения, вертикальность возведения крепи и монтаж армировки, производят исполнительную съемку ствола и технологического оборудования.

240. Допускаемые отклонения стенок крепи в шахтных стволах с монолитной бетонной, железобетонной и тюбинговой крепью приведены в приложении 30.

Общее отклонение оси ствола от проектной не должно превышать величины (50+0,15Н) мм, где Н - глубина ствола в м.

241. Допустимое отклонение от вертикали пролета проводника между смежными ярусами расстрелов составляет: для металлических проводников 10 мм, для деревянных - 20 мм; отклонение ширины колеи от проектной не превышает для металлических проводников 8 мм, для деревянных - 10 мм.

242. При выполнении в стволе маркшейдерских измерений все строительные и монтажные работы на копре, подшкивной и нулевой площадках прекращаются.

Параграф 2. Работы при проходке ствола

243. Вынесение в натуру осей временных зданий и сооружений выполняют с пунктов разбивочной сетки или от осей ствола, а установку и монтаж проходческого оборудования - только с осевых пунктов ствола.

244. К установке проходческих лебедок предъявляют следующие требования: допустимое отклонение оси рамы проходческой лебедки от оси подъема составляет 50 мм; высоты углов рамы не могут отличаться друг от друга более чем на 15 мм и от проектной высоты - более чем на 0,3 м; отклонение оси проходческой лебедки от разбивочной оси не может быть более 10', превышение одного конца оси вала над другим не может быть более 0,001 длины вала. Правильность установки рамы лебедки проверяют до и после заливки ее бетоном.

Установку стационарных и передвижных подъемных машин, используемых для проходки ствола, выполняют с соблюдением требований, изложенных в пунктах 233 - 238.

245. Смещение в горизонтальной плоскости подшкивной площадки проходческого копра от проектного положения не превышает величин, указанных в пунктах 220 - 232.

246. Смещение осей нулевой рамы относительно проектного положения не допускается более 15 мм, а отклонение рамы от проектного положения по высоте - 50 мм; разность высот точек опоры разгрузочного станка не превышает 5 мм.

247. До начала проходки ствола проверяют положение проходческого копра, положение предохранительного щита (при параллельной схеме проходки), основные размеры опалубки после сборки ее в стволе, разбивку точек подвески проходческих отвесов. Проверку выполняют относительно осей ствола, закрепленных в устье. В процессе проходки выполняют измерения для подсчета объемов горных работ, определяют местоположение и размеры вывалов породы и забутовки пустот, ведется контроль за положением передвижной опалубки, размерами сечения ствола и вертикальности стенок крепи, закрепляют в крепи ствола у сопряжений с околоствольными выработками репера и определяют их высотные отметки, выполняют разбивку сопряжений с околоствольными выработками, проемов для устанавливаемого в стволе оборудования, наблюдения за деформацией шахтного ствола и надшахтных зданий.

248. Проходческие отвесы рекомендуется располагать на расстоянии не менее 200 мм от постоянной крепи. Центральный отвес следует свободно пропустить через полок, а боковые отвесы - между полоком и стенкой крепи.

249. Измерения, выполняемые в стволе, отражают в журнале проходки. Основные требования к составлению и ведению журнала проходки приведены в приложении 35.

250. Положение передвижной опалубки, породных и закрепленных стенок ствола проверяется маркшейдером через 3-4 проходческих цикла измерениями расстояний от центрального отвеса по восьми направлениям через 45°; отсчеты берут до сантиметров.

251. Профили стенок ствола разрешается составлять по измерениям, выполненным маркшейдером при оперативном контроле проходки; шаг измерений не должен превышать 8 метров. Если измерений для построения профиля окажется недостаточно, профильную съемку стенок ствола выполняют после завершения проходки. Интервал между измерениями принимают равным шагу армировки или высоте опалубки. Расстояния от отвесов до стенок ствола измеряют, отсчитывая до сантиметров.

Если концы расстрелов крепят на горизонтальных ребрах жесткости тюбингов, количество и расположение отвесов должно обеспечивать возможность определения положения элементов тюбинга в местах закрепления концов расстрелов.

252. При возведении деревянной срубовой крепи правильность установки опорного венца проверяют по угловым отвесам и измерением диагоналей. Расстояния от отвеса до венцов крепи не отличаются от проектных более чем на 15 мм, а расстояния между углами венцов по диагонали - более чем на 50 мм.

253. Разбивка сопряжений:

1) для разбивки сопряжений за 10 - 20 м. до околоствольной выработки закладывают репер в крепи ствола и передают высотную отметку.

Направление околоствольной выработке задают по отвесам, опущенным с осевых линий, закрепленных в шейке ствола или на нулевой раме;

2) проведение околоствольных выработок по направлению, заданному для рассечки сопряжения, допускается на расстояние до 20 м. Для дальнейшей проходки околоствольных выработок закладываются и определяют пункты и реперы подземной маркшейдерской опорной сети;

3) перед монтажом устройств в загрузочной камере закладывают реперы для установки рамы опрокидывателя на проектной отметке и выносят ось рельсовых путей. Отклонение головок рельсов барабана опрокидывателя в горизонтальной и вертикальной плоскостях относительно подъездных путей не превышает 5 мм.

254. Работы при бурении замораживающих скважин:

1) при проходке стволов с искусственным замораживанием пород выполняют: разбивку устьев замораживающих скважин, проверку соотношения геометрических элементов бурового оборудования и проверку вертикальности кондукторов скважин, съемку замораживающих скважин, составление погоризонтных планов ледопородного ограждения;

2) разбивку устьев замораживающих скважин выполняют от центра и осей сооружаемого ствола. Погрешность определения положения устья каждой скважины не превышает 50 мм. Скважины обозначают на местности с указанием их номеров;

3) перед монтажом буровой установки проверяют горизонтальность направляющих рельсов платформы буровой вышки нивелированием через 1 м; высоты не отличаются между собой более чем на 10 мм.

Разность высот угловых точек платформы буровой установки не превышает 5 мм. Погрешность центрирования ротора над устьем скважины не должна превышать 10 мм, разность высот осевых точек стола ротора - 2 мм, а отклонение осей ведущей трубы и кондуктора от вертикального положения - 0,001 от длины трубы.

Вертикальность кондукторов скважин проверяют проекциометром, оптическим прибором вертикального визирования или отвесом;

4) съемку замораживающих скважин выполняют инклинометрами, со средней квадратической погрешностью зенитных углов не более 3' и дирекционных углов - 5°. По горизонтальным проекциям осей замораживающих скважин составляют погоризонтные планы ледопородного ограждения.

255. Работы при проходке ствола буровыми установками:

1) маркшейдерские работы при проходке шахтного ствола бурением включают: проверку соотношения геометрических элементов буровой установки, определение осадок ее фундамента и крена буровой вышки, контроль вертикальности оси ствола и съемку его породных стенок;

2) ось ведущей трубы буровой колонны, центр ротора и центр форшахты находится на одной отвесной линии; плоскость стола ротора и рельсовые пути раздвижных платформ горизонтальны.

Проверку соблюдения соосности ведущей трубы, ротора и форшахты выполняют теодолитами с пунктов, расположенных на взаимно перпендикулярных осях. Смещение центра ротора относительно центра форшахты не допускается более 20 мм. Отклонение оси ведущей трубы от вертикали не более 0,001 ее длины; отклонение плоскости стола ротора от горизонтального положения - не более 0,002 диаметра стола. Высоты головок рельсовых путей под раздвижные платформы определяют нивелированием через 1 м, разность высот не превышает 5 мм;

3) реперы для наблюдения за осадками буровой установки закладывают в фундаментах буровой лебедки и буровой вышки, а также в крепи форшахты. Для определения крена на кронблочной балке закрепляют марки с горизонтальной шкалой;

4) вертикальность ствола определяют по положению центра бурового снаряда; измерения выполняют проекциометром, допустимая погрешность определения центра ствола составляет 100 мм (приложение 36). Положение забоя по высоте определяют по суммарной длине бурового снаряда и труб буровой колонны;

5) размеры и форму горизонтальных сечений, и состояние породных стенок ствола рекомендуется определять звуколокационной съемкой, погрешность определения расстояний между измерительным снарядом локатора и стенкой ствола не допускается более 0,02 расстояния, а погрешность ориентирования сечений или профилей 3°.

Параграф 3. Работы при монтаже армировки

256. При переоснащении ствола для армирования выполняют разбивку осей дополнительных лебедок и направляющих шкивов. После закрепления лебедок определяют углы девиации подъемных канатов, положение осей канатов относительно осей ствола. Отклонения осей подъемных канатов временных подъемных сосудов от проектного положения не допускаются более 30 мм.

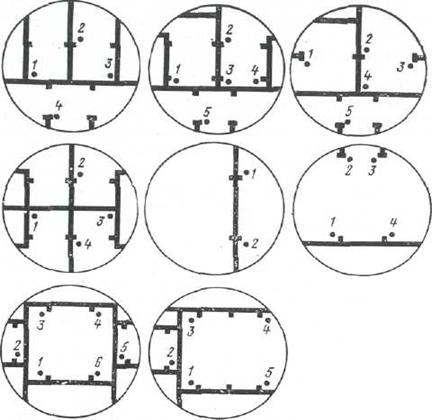

257. Укладку расстрелов контрольного яруса проверяют относительно осей ствола, закрепленных осевыми скобами в его шейке. Положение продольной и поперечной осей каждого расстрела проверяют уровнем и парными отвесами.

258. Точки закрепления армировочных отвесов намечают в сечении ствола, в зависимости от расположения расстрелов в ярусе и принятой технологической схемы монтажа армировки (приложение 37). Допустимые расстояния от отвесов до расстрела и до боковой грани проводника составляет 200 мм. Положение отвесов относительно осей ствола и расстояния между отвесами указывают на чертеже сечения. Составляют чертежи рабочих шаблонов, необходимых для монтажа армировки.

После закрепления армировочных отвесов на расстрелах контрольного яруса определяют фактическое положение точек схода отвесов и расстояния между ними. Отклонения в положении отвесов не рекомендуется допускать более 2 мм по направлениям осей ствола, а по расстояниям между отвесами - не более 3 мм.

259. При армировании ствола по восходящей схеме второй контрольный ярус устанавливают в зумпфовой части ствола относительно закрепленных отвесов или троса проекциометра, опущенных с верхнего яруса. Нижнюю часть отвесов пропускают через кронштейны, установленные на закрепленных балках. Расстояния между отвесами, измеренные после корректировки их положения перед окончательным закреплением, не допускаются отличными от соответственных расстояний на поверхности более чем на 5 мм.

260. При опускании отвесов вслед за монтажным полком ограничители колебаний устанавливают после определения положения покоя отвесов и измерения расстояний между ними, которые не могут отличаться от соответствующих расстояний между отвесами на контрольном ярусе более чем на 5 мм. Интервал между горизонтами установки ограничителей колебаний принимают от 30 до 100 м.

261. Маркшейдерский контроль армирования выполняют не реже чем через три-четыре яруса расстрелов. Контроль включает проверку расстояний между смежными ярусами расстрелов, проверку положения расстрелов и проводников, относительно армировочных отвесов и горизонтальности осей расстрелов.

Расстояния от отвесов до расстрелов (проводников) на горизонте установки и на контрольном ярусе не допускаются более 5 мм при металлической армировке и 10 мм - при деревянной.

Отклонение расстояний между ярусами расстрелов от проектного не допускается: при навеске металлических проводников более 15 мм, деревянных - 50 мм.

Разность высот расстрела в местах заделки его в крепь не допускается больше 0,005 его длины.

262. После монтажа армировки и навески подъемных сосудов, а также после ремонта крепи, армировки или замены подъемных сосудов в период эксплуатации следует проверить расстояния между максимально выступающими частями подъемного сосуда и крепью ствола на каждом ярусе расстрелов.

263. Профильную съемку проводников выполняют автоматической аппаратурой, измерениями относительно вертикально закрепленных проволок (канатов) или другими способами.

Профильной съемкой определяют отклонения от вертикали пролетов проводников между смежными ярусами расстрелов и ширину колеи проводников.

Погрешность определения отклонения от вертикали пролета проводника не допускается более 5 мм, а ширины колеи проводников - 3 мм.

На время определения положения покоя отвеса изолируют грузы и проволоку от воздействия горизонтальных потоков воздуха. Расстояния между закрепленными проволоками, измеренные на поверхности и в шахте, не отличаются более чем на 5 мм.

В стволах глубиной более 400 м вертикально закрепленные проволоки фиксируют в ограничителях колебаний приблизительно через каждые 200 м.

Расстояния от проволоки до рабочих граней проводника и ширину колеи проводников измеряют на каждом ярусе расстрелов с отсчитыванием до миллиметра.

264. Положение стенок шахтного ствола определяют по результатам профильной съемки жестких проводников и измерений зазоров безопасности или по результатам профильной съемки стенок ствола.

265. При монтаже канатной армировки выносятся разбивочные оси на монтажные горизонты; проверяются правильность положения канатных и вспомогательных проводников, а также направляющих устройств подъемных сосудов.

266. Для установки прицепных устройств на перекрытии копра (горизонт подвеса) и для монтажа натяжной рамы в зумпфе (горизонт фиксации) на каждый горизонт выносят монтажные оси.

Расхождение в положении осевых рисок из двух определений не превышает 20 мм на горизонте подвеса и 50 мм на горизонте фиксации.

267. После навески канатных проводников проверяют правильность их положения на горизонтах подвеса и фиксации. Расстояния между осями канатов и разбивочными осями не допускаются отличными от проектных более чем на 7 мм. Составляют схему закрепления канатных проводников на перекрытии копра и на натяжной раме.

268. По окончании монтажа, а также при эксплуатации подъемного оборудования канатной армировки определяют: ширину колеи направляющих устройств подъемных сосудов; ширину колеи канатных проводников на горизонтах подвеса и фиксации; положение точек подвеса канатов относительно осей многоканатной подъемной машины или осей подшкивной площадки; положение вспомогательных проводников и отбойных канатов относительно проводниковых; отклонение от вертикали осей систем проводниковых канатов.

Допускаемые отклонения:

расстояний между осями многоканатной машины (или осями подшкивной площадки одноканатного подъема) и точками подвеса канатных проводников от проектных - 30 мм;

ширины колеи канатных проводников и направляющих устройств подъемного сосуда от проектной - 10 мм;

расстояний между осью вспомогательного проводника и осями ближайших проводниковых канатов в параллельной и перпендикулярной к расстрелам плоскостях от проектных - 20 мм;

расстояний между осями отбойных и проводниковых канатов от проектных - 20 мм;

от вертикали оси системы канатных проводников - 0,0001 длины проводника.

Методика проверки соотношения геометрических элементов канатной армировки приведена в приложении 38.

Параграф .4. Работы при углубке шахтных стволов

269. При углубке ствола сверху вниз под породным целиком или предохранительным полоком в углубляемую часть переносят центр и оси ствола. Расхождения между результатами двух определений не допускаются более: в положении центра 20 мм, в направлении осей 5'.

270. Для углубки, с выдачей породы на углубочный горизонт, определяют центр и оси ствола действующего горизонта; выполняют ориентировку углубочного горизонта через вертикальную или наклонную выработку, соединяющую действующий горизонт с углубочным; выносят и закрепляют центр и оси ствола под целиком.

Измерения для задания направления при углубке ствола выполняют независимо дважды. Разности определений координат центра сечения ствола не допускаются более: для действующей части 20 мм, для углубляемой части 70 мм.

271. При армировании углубляемой части ствола одновременно с проходкой примыкающие к действующей части ствола 4 - 5 ярусов расстрелов следует устанавливать только после сбойки ствола. При этом смещение в горизонтальной плоскости соответственных расстрелов относительно друг друга не допускается более 10 мм при металлической армировке и 20 мм - при деревянной.

272. При проходке ствола снизу вверх для проверки правильности размеров поперечного сечения и вертикальности пройденной части ствола используют два проходческих отвеса, закрепленных на скобах в лестничном и бадьевом отделениях ниже отбойного полка.

При проверке положения забоя над проходческими отвесами центрируют временные шнуровые отвесы, закрепляемые непосредственно в забое. Проверка вертикальности ствола выполняется через каждые 3 м подвигания забоя, а перенесение скоб проходческих отвесов - через каждые 10 м.

Глава 14. Работы при проходке горизонтальных и

наклонных горных выработок

Параграф 1. Задание направлений

273. Направления горизонтальным и наклонным выработкам задают вдоль осей, по углам поворота и уклонам рельсовых путей, указанным в проектной документации от пунктов опорных и съемочных сетей.

274. В горизонтальной плоскости направления фиксируют отвесами, лучом лазерного указателя или другими приборами и способами. Точность измерения углов поворота и контрольных углов определяется требованиями решаемых задач; разность между предыдущим значением угла и контрольным не допускаются более 1,5'.

После закрепления направления проверяют створность отвесов и замеряют контрольный угол.

275. Количество направленческих отвесов должно быть не менее трех. Расстояния между отвесами принимают: для шнуровых 2 - 3 м, для светящихся - не менее 10 м.

Лазерный луч по горизонтальному направлению устанавливают по 3 - 4 контрольным отвесам, с расстоянием от прибора до крайнего отвеса не менее 25 м при длине луча 300 м, и с расстоянием от прибора 50 - 100 м при длине луча 300 - 500 м.

Для указания направления выработкам в скальных породах шнуровыми отвесами допускается отмечать направление двумя маркшейдерскими центрами, закрепленными в специально пробуренных шпурах.

276. Допустимое удаление отвесов или прибора, указывающего направление прямолинейным участкам выработки, от забоя составляет: шнуровых отвесов - 40 м, светящихся отвесов - 80 м, лазерного указателя - 500 м.

277. Направление в вертикальной плоскости обозначают осевыми, боковыми реперами или лучом лазерного указателя. Боковые реперы устанавливают парами в противоположных стенках выработки; на участке выработки длиной 10 - 15 м устанавливают не менее двух пар боковых реперов или трех осевых реперов на расстоянии 2 - 5 м один от другого. Реперы переносят к забою не реже чем через 40 м, а лазерный указатель - 500 м.

278. При проведении выработок, оборудуемых мощными стационарными конвейерами, направления задают от пунктов подземных полигонометрических ходов. Съемку боков выработок выполняют от заданного направления не реже чем через 10 м. Методика контроля прямолинейности конвейера приведена в приложении 39.

Параграф 2. Работы при проходке выработок

встречными забоями

279. Для обеспечения проходки выработок встречными забоями составляют проект ведения маркшейдерских работ, который утверждает технический руководитель организации. Проект содержит обоснование требований к величинам допустимых расхождений забоев по ответственным направлениям, предварительную оценку точности смыкания забоев, описание методики выполнения маркшейдерских работ. Пример предварительной оценки точности смыкания забоев приведен в приложении 40.

Работы по обеспечению проходки встречными забоями выработок, не требующих высокой точности смыкания (разрезных печей, восстающих, вентиляционных выработок), производятся без специального предрасчета.

280. Если рассчитанная ожидаемая погрешность смыкания превысит установленную допустимую, необходимо последовательно повторить расчет, принимая более точные методы работ и более точные маркшейдерские приборы (например, определение гиросторон, измерение линий светодальномером), а при необходимости, увеличить количество наблюдений для тех видов работ, которые в основном определяют величину общей ожидаемой погрешности смыкания.

281. Все измерения при проведении выработок встречными забоями выполняют дважды, как правило, разными исполнителями.

Последние пункты полигонометрических ходов (не менее трех), предназначенные для задания направления выработкам, закрепляют постоянными центрами. Контрольные ходы прокладывают не реже чем через 300 м подвигания забоя. Окончательное направление выработок определяют по координатам конечных пунктов, когда расстояние между забоями составит 50 м, а в конвейерных выработках - 150 м.

282. При расстоянии между забоями 20 - 30 м главный маркшейдер в письменном виде ставит в известность об этом технического руководителя организации и начальников участков, ведущих проходку.

В сложных горнотехнических условиях необходимость повторного предупреждения о расстоянии до сбойки выработки устанавливает технический руководитель организации.

283. Подвигание выработки, а также заданное или продолженное инструментально направление отображают на плане с указанием расстояния от последнего отвеса до забоя. После смыкания забоев измеряют полученное расхождение, замыкают ход и вычисляют невязки. Данные о результатах сбойки заносят в журнал вычисления координат.

Раздел 6. Документация

Глава 15. Общие положения

284. Организация имеет маркшейдерскую документацию, состоящую из журналов измерений, вычислительной и графической документации.

285. Маркшейдерская документация хранится в маркшейдерском отделе организации. Сроки хранения документации приведены в приложении 41. При консервации и ликвидации производства документация, подлежащая постоянному хранению, передается на хранение в установленном порядке законодательством Республики Казахстан.

286. Журналы измерений, вычислительная и графическая документация проверяются главным маркшейдером горного предприятия периодически, а при ведении горных работ вблизи и в пределах опасных зон и при ответственных сбойках выработок - сразу после выполнения работ.

287. Полноту, достоверность и сохранность документации, своевременное ее составление или пополнение обеспечивает технический руководитель организации.

288. Документация, утратившая свое значение, периодически уничтожается, о чем составляется акт комиссией в составе технического руководителя организации, главного маркшейдера и главного геолога организации.

Глава 16. Журналы измерений и вычислительная

документация

289. Журналы измерений и вычислительную документацию ведут по всем видам маркшейдерских работ, выполняемых в организации. Примерный перечень журналов приведен в приложении 42.

290. Рекомендуется использовать журналы типовых форм, соответствующих виду выполняемой работы. Типовые формы журналов измерений по основным видам работ приведены в приложениях 11, 22, 27; журналов вычислений - в приложениях 26, 25, 28. Допускается выполнять вычисления на специальной вычислительной бумаге, сброшюрованной в журнал.

Каждому журналу присваивают номер, на последней странице за подписью главного маркшейдера организации прописью указывают общее количество пронумерованных страниц.

291. Записи в журналах измерений четкие. Ошибочные результаты зачеркивают, а повторные записывают в новых строках. В журналах измерений ведут абрисы съемки или схемы измерений, выводят средние значения измеренных величин, указывают дату и место измерений, фамилию исполнителя, вид и номер измерительного прибора. В камеральных условиях вычисления в журналах проверяют «во вторую руку», о чем следует сделать запись.

В журналах измерений вносятся записи о нанесении выработок на план.

292. В журналах вычислений рекомендуется делать ссылки на журналы (документы), из которых взяты исходные данные и результаты измерений. Записи исходных данных проверяют «во вторую руку». Вычисления, не имеющие внутреннего контроля, также проверяют «во вторую руку».

Записи ведут чернилами или тушью четким почерком. Ошибочные вычисления перечеркивают чернилами или тушью красного цвета и, за подписью исполнителя, указывают место, где находятся правильные вычисления.

293. Вычислительная документация подписана исполнителем работ и проверена главным маркшейдером организации, о чем делается соответствующая запись.

Глава 17. Ведение документации при

вычислениях на компьютере

294. Ведение документации при вычислениях по программам включает:

1) заполнение входных документов, контроль их заполнения;

2) исправление ошибок в исходных данных, обнаруженных при решении задачи на компьютере;

3) контроль и оформление выходных документов. Общие требования к программам изложены в приложении 43.

295. При заполнении входных документов руководствуются правилами, данными в указаниях по решению задач на компьютере. Заполнять документы следует чернилами или тушью четким почерком.

Специальные входные документы могут отсутствовать, если программой вычислений предусмотрено использовать в качестве таких документов уже имеющиеся журналы, ведомости, каталоги.

296. Контроль заполнения входных документов выполняют до их передачи на последующую обработку.

Рекомендуется один из способов контроля: проверка заполнения документов вторым исполнителем, повторное заполнение документов с последующей сверкой двух вариантов подготовки данных.

При исправлении ошибок допускается удалять отдельные цифры и буквы и вписывать их правильные значения. Отдельные ошибочные числа и слова рекомендуется перечеркивать и выше них писать верные значения.

297. При выявлении на компьютере ошибок в исходных данных, вносятся в них исправления, используя рекомендации, приведенные в указаниях по решению задач на компьютере. Исправления на входном документе выполняют чернилами или тушью красного цвета.

298. При получении выходных документов с результатами решения задачи на компьютере выполняют контроли, предусмотренные указаниями по решению задачи. Выходные документы получают в двух экземплярах. Сверяют полное совпадение двух экземпляров документов и совпадение исходных данных задачи во входных и выходных документах.

299. Проверенные выходные документы сброшюриваются в журналы. Первый в подшивке - титульный лист, затем оглавление и листы документов. Эскизы вычерчивают на выделенных местах в выходных документах или на отдельных листах того же формата. По каждому виду задач, решаемых на компьютере, ведут два экземпляра журналов, один из них может быть без эскизов. Для задач, решаемых редко, допускается вести один журнал, включая в него по два экземпляра выходных документов.

300. Журналы выходных документов составляют по мере поступления документов, которые укладывают по формату в конце журнала и подклеивают по краю к предыдущим листам; листы нумеруют и, соответственно, пополняют оглавление. При 50 - 60 страницах в подшивке рекомендуется прекратить ее пополнение и переплести в журнал.

Внизу титульного листа указывают наименование документа, содержащего описание используемой программы.

301. После включения выходных документов в журналы допускается уничтожить входные документы, подготовленные для решения задачи.

302. При вычислениях на микрокалькуляторах рекомендуется записывать в журнал только те промежуточные результаты, которые необходимы для дальнейшего счета. Проверку микрокалькуляторов с программным управлением рекомендуется выполнять решением контрольного примера, прилагаемого к программе решения задачи.

Глава 18. Горная графическая маркшейдерская

документация

Параграф 1. Основные положения

303. Обязательная маркшейдерская графическая документация включает планы земной поверхности, отражающие рельеф и ситуацию территории производственно-хозяйственной деятельности горного предприятия, планы горных выработок и другие чертежи, отражающие геологическое строение месторождения, пространственное положение горных выработок, вскрытие, подготовку и разработку месторождения (Под термином «чертежи» понимают карты, планы, вертикальные и горизонтальные разрезы, проекции на вертикальную плоскость и пространственные проекции).

304. Чертежи маркшейдерской документации подразделяют на исходные и производные.

К исходным относятся планы земной поверхности и чертежи горных выработок (оригиналы, дубликаты, рабочие планы), которые по точности и полноте отображения объектов съемки соответствуют настоящим методическим указаниям.

Для составления исходных чертежей используют результаты съемки. В случае, если съемка невозможна (например, при внезапном завале или изолировании выработок), допускается нанесение выработок на исходные чертежи на основании акта опроса, о чем на чертеже делают соответствующую запись.

В случае утраты какого-либо чертежа, он должен быть составлен заново по материалам съемки или по имеющимся графическим материалам.

К производным чертежам относятся копии и репродукции с исходных чертежей, дополненные, при необходимости, специальным содержанием и предназначенные для решения текущих задач предприятия, организации.

305. Исходную графическую документацию составляют на чертежной бумаге высшего качества, наклеенной на жесткую или мягкую основу, и на недеформирующихся прозрачных синтетических материалах.

Характеристика синтетических чертежных материалов и требования к вычерчиванию исходных чертежей на них приведены в приложении 44.

Производные чертежи рекомендуется выполнять на прозрачных синтетических материалах, бумажной натуральной кальке, светочувствительной позитивной диазотипной бумаге и бумажной светочувствительной диазотипной кальке.

306. Исходные планы горных выработок составляют на планшетах в квадратной разграфке.

Разрешается исходные планы карьеров, а также планы подземных горных выработок при размерах шахтного поля менее 1 км2 составлять на листах удобного размера с произвольным ориентированием сетки координат относительно рамки.

307. Маркшейдерскую графическую документацию составляют и вычерчивают в соответствии с действующими требованиями. При составлении графической документации на автоматических графопостроителях допускается применять шрифты, предусмотренные математическим обеспечением.

308. Исходные чертежи подземных горных выработок пополняют не реже одного раза в месяц. Пополнение допускается вести в карандаше; закрепление изображения объектов тушью выполняют по мере проложения подземных полигонометрических ходов, но не реже двух раз в год.

Изображения подземных горных выработок, проводимых вблизи и в пределах границ опасных зон у затопленных и загазированных выработок, барьерных и предохранительных целиков на рабочих планах закрепляют тушью в течение суток по завершении съемки.

309. На исходных планах земной поверхности временные объекты можно тушью не закреплять; на планах горных выработок можно не закреплять тушью геологические нарушения, элементы залегания которых определены предположительно и изогипсы пластов, если данных для достоверного изображения недостаточно.

Параграф 2. Перечень обязательной горной графической маркшейдерской документации

310. Перечень обязательных чертежей земной поверхности горного предприятия приведен в таблице 5.

311. Перечень обязательных чертежей горных выработок горного предприятия приведен в таблице 6.

Параграф 3. Содержание чертежей маркшейдерской

графической документации

312. На планах земной поверхности (таблица 5, чертежи 1.1 - 1.4) наносятся объекты, предусмотренные действующими «Условными знаками для топографических планов в масштабах 1:5000, 1:2000, 1:1000 и 1:500». Объекты, специфические для горных предприятий: выходы горных пород и тел полезных ископаемых на земную поверхность; границы горных отводов и отводов земельных участков горного предприятия; устья горных выработок, выходящих на земную поверхность, и сооружения при них изображают на планах.

313. На планах участка земной поверхности, отведенного под склад полезного ископаемого (таблица 5, чертеж 1.5), изображают пункты съемочной сети с указанием их номеров и высот; рельеф; приемные, распределительные и погрузочные устройства.

314. План расположения пунктов маркшейдерской опорной геодезической сети (таблица 5, чертеж 2.1) составляют на копии плана земной поверхности. На нем изображают пункты маркшейдерской опорной геодезической сети и сетей сгущения, пункты съемочной сети долговременного закрепления, исходные направления, измеренные базисы, направления взаимной видимости. На плане условными обозначениями показывают классы и разряды сети, а также типы наружных знаков и центров пунктов.

315. На плане расположения пунктов разбивочной сети и осевых пунктов шахтных стволов (таблица 5, чертеж 2.2) изображают оси стволов и осевые пункты с привязкой к пунктам маркшейдерской опорной геодезической сети; основные оси зданий и сооружений с привязкой к осям стволов; основные и дополнительные пункты разбивочной (строительной) сети; пункты, закрепленные на основных осях зданий и сооружений; расстояния и направления взаимной видимости между пунктами маркшейдерской опорной геодезической сети.

Таблица 5

Индекс

Наименование групп и чертежей

Масштаб (один из указанных)

1

2

3

1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2

2.1

2.2

2.3

3

3.1

3.2

Чертежи, отражающие рельеф и ситуацию земной поверхности

План земной поверхности территории производственно-хозяйственной деятельности горного предприятия

План застроенной части земной поверхности (города, поселка)

План промышленной площадки

План породных отвалов (для шахт, рудников)

План участка земной поверхности, отведенной под склады полезного ископаемого

Планы внешних отвалов вскрышных пород

План гидроотвалов, шламо- и хвостохранилищ

План участка рекультивации земель, нару шенных горными разработками

Картограмма расположения планшетов съемки земной поверхности

Чертежи, отражающие обеспеченность горного предприятия пунктами маркшейдерских опорной геодезической и съемочной сетей

План расположения пунктов маркшейдерской опорной сети на земной поверхности

План расположения пунктов разбивочной сети (для строительной организации) осевых пунктов шахтных стволов

Абрисы и схемы конструкции реперов центров и пунктов опорной сети

Чертежи отводов горного предприятия

План земельного участка горного предприятия

План горного отвода горного предприятия и разрезы к нему

1:1000; 1:2000; 1:5000; 1:10 000

1:1000; 1:2000

1:500; 1:1000;

1:1000; 1:2000;1:5000

1:200; 1:500; 1:1000

1:2000; 1:5000

1:2000; 1:5000

1:2000; 1:5000

Не регламентируется

Не регламентируется

то же

то же

В масштабе плана 1.1

то же

Примечания.

1. Если один или несколько планов 1.2 - 1.8 совпадают по масштабу с планом 1.1, то отдельно такие планы не составляют.

2. При значительном количестве на земной поверхности устьев скважин различного назначения на плане 1.1 допускается их не изображать, а составлять отдельный план расположения скважин.

3. Если породные отвалы изображены на плане 1.3, план 1.4 не составляют. Планы 1.4 отвалов бедных или некондиционных полезных ископаемых, занимающих большую территорию, можно составлять в масштабе 1:2000 или 1:5000.

Таблица 6

Индекс

Названия чертежей

Масштаб (один из указанных)

1

2

3

4

Чертежи горных выработок, отражающие вскрытие, подготовку и разработку месторождения

Открытый способ разработки

4.1

4.1.1

4.1.2

4.1.3

4.1.4

4.1.5

4.2

4.2.1

4.2.2.

4.2.3

4.2.4

4.2.5

Карьеры

Планы горных выработок по горизонтам горных работ

Сводный план горных выработок карьера (составляется на основе плана 4.1.1)

Разрезы горных выработок карьера вкрест простирания или по поперечным направлениям, приуроченным к разведочным линиям

Разрезы горных выработок по направлениям подвигания фронта работ (при подсчете объемов выемки горной массы способом вертикальных сечений)

Картограмма расположения планшетов съемки горных выработок

Прииски

Планы горных выработок полигонов

Планы горных выработок по горизонтам горных работ (при разработке россыпи несколькими слоями или уступами)

Разрезы горных выработок полигонов (поперек и вдоль россыпи, приуроченные к разведочным линиям)

Разрезы по направлению подвигания фронта горных работ (при подсчете объемов выемки торфов и песков способом вертикальных сечений)

Картограмма расположения планшетов съемки горных выработок полигонов

1:1000; 1:2000

1:1000, 1:2000, 1:5000

1:1000, 1:2000, 1:5000

В масштабе плана 4.1.1

Не регламентируется

1:1000, 1:2000

В масштабе плана 4.2.1

Горизонтальный в масштабе плана 4.2.1; вертикальный в 10 раз крупнее горизонтального

В масштабе плана 4.1.1

Не регламентируется

Подземный способ разработки

4.3

4.3.1

4.3.2

4.3.3

1

Горные предприятия, разрабатывающие пластиковые месторождения, пластообразные залежи и россыпи

Планы горных выработок по каждому пласту, пластообразной залежи независимо от углов их падения и мощности

Планы горных выработок по каждому слою при разделении мощных пластов на слои, параллельные напластованию

Проекции горных выработок на вертикальную плоскость по каждому пласту с углами падения 60о и более

2

1:1000, 1:2000

1:1000, 1:2000

В масштабе плана п. 4.3.1

3

4.3.4

4.3.5

4.3.6

4.4

4.4.1

4.4.2

4.4.3

4.4.4

4.5

4.5.1

4.5.2

4.5.3.

4.5.4

4.6

4.6.1

4.6.2

4.6.3

4.6.4.

4.7

4.7.1

4.7.2

4.7.3

4.7.4

Планы горных выработок по основным транспортным горизонтам при разработке свиты пластов крутого падения

Разрезы вкрест простирания, приуроченные к основным вскрывающим выработкам

Картограмма расположения планшетов съемки горных выработок по пластам

Горные предприятия, разрабатывающие жильные месторождения

Планы горных выработок по основным транспортным горизонтам

Проекции горных выработок на вертикальную плоскость по каждой жиле

Разрезы вкрест простирания, приуроченные к основным вскрывающим выработкам (схема вскрытия месторождения)

Картограмма расположения планшетов съемки горных выработок по основным транспортным горизонтам

Горные предприятия, разрабатывающие месторождения мощных рудных тел

Планы горных выработок по основным транспортным горизонтам

Планы горных выработок по каждому подэтажу очистного блока

Поперечные и продольные разрезы по блокам и проекции на вертикальную плоскость Картограмма расположения листов планов горных выработок по основным транспортным горизонтам

Горные предприятия, разрабатывающие месторождения солей методом растворения Планы горных выработок по каждому пласту (залежи)

Продольные и поперечные разрезы по линиям разведочных и эксплуатационных скважин Погоризонтные планы ступеней растворения

Вертикальные разрезы камер растворения

Капитальные горные выработки и транспортные пути в них. Горные предприятия всех типов Разрезы по вертикальным и наклонным шахтным стволам

Профили проводников жесткой армировки вертикальных шахтных стволов

Планы околоствольных горных выработок и приемно-отправительных площадок главных этажных уклонов и бремсбергов

Планы дренажных горных выработок

1:1000, 1:2000, 1:5000

1:1000, 1:2000

Не регламентируется

1:1000, 1:2000

В масштабе плана п. 4.4.1

То же

Не регламентируется

1:1000, 1:2000

1:500, 1:1000

1:1000, 1:2000

Не регламентируется

1:1000, 1:2000

В масштабе плана п. 4.6.1

1:500, 1:1000

В масштабе плана п. 4.6.3

1:200, 1:500

Вертикальный 1:100, 1:200, 1:500

1:500, 1:1000

В масштабе плана п. 4.1.1

4.7.5

4.7.6

4.7.7

4.7.8

4.8

Продольные профили рельсовых путей в откаточных горных выработках

Продольный профиль постоянных железнодорожных, троллейных, автомобильных и подвесных канатных дорог

Продольные профили руслоотводных, водозаводных и других капитальных траншей и канав (для приисков)

Схема подземных маркшейдерских плановых опорных сетей и высотного обоснования

Чертежи по расчету (построению) барьерных, предохранительных целиков и границ безопасного ведения горных работ

Горизонтальный 1:1000

Вертикальный 1:100

Горизонтальный 1:2000

Вертикальный 1:200

Горизонтальный 1:1000

Вертикальный 1:100

1:1000, 1:2000, 1:5000

Регламентируется специальными инструкциями

Примечания. 1) при фотограмметрической съемке карьеров, а также при сложных горно-геологических условиях, когда четко выделить горизонты горных работ не представляется возможным, разрешается вместо чертежей 4.1.1 и 4.1.2 составлять «План горных выработок карьера» в масштабе указанных чертежей;

2) при одновременной разработке россыпей открытым и подземным способами планы горных выработок составляют на одних и тех же планшетах в масштабе плана 4.2.1;

3) при большой густоте сети геологоразведочных скважин и наличии специального плана их расположения на земной поверхности допускается на планах горных выработок по горизонтам горных работ (чертеж 4.1.1) изображать разреженную сеть скважин. Степень разрежения сети скважин устанавливается главным маркшейдером и главным геологом горного предприятия;

4) при разработке двух сближенных пластов пологого (наклонного) падения малой (средней) мощности и условий, что основные выработки проходят только по одному из пластов, вместо двух планов допускается составление совмещенного плана обоих пластов;

5) при разработке пластов со взаимным перекрытием крыльев, вызванным дизъюнктивным нарушением, кроме планов горных выработок по пластам (проекций на вертикальную плоскость) для обоих крыльев совместно, рекомендуется построение планов (проекций на вертикальную плоскость) для каждого крыла отдельно;

6) для мощных пластов, разрабатываемых не более чем в два слоя, разрешается изображать горные выработки слоев на одном плане горных выработок по пласту;

7) вертикальную плоскость проекций следует помещать во всех случаях в лежачем боку пласта или жилы. При изменении угла простирания не более чем на 7о проекции 4.3.3 строят на одну плоскость, при больших изменениях - на несколько плоскостей, каждая из которых должна быть параллельна соответствующей части пласта или жилы в указанных пределах. Следы вертикальных плоскостей проекции наносят на план горных выработок по пласту, а для жил - на план горных выработок по основным транспортным горизонтам горных работ;

8) чертежи 4.5.2. 4.6.2, 4.6.4, 4.7.1, 4.7.4 составляют на листах одного из форматов, предусмотренных ГОСТ, с произвольным ориентированием сетки координат относительно сторон листа;

9) на погоризонтных планах ступеней растворения (чертежи 4,6.3) допускается совмещать не более трех ступеней с условием обозначения каждой ступени инструментально определенного или расчетного контура камеры и даты его определения.

316. На чертеже 2.3, таблица 5 изображают положение пункта или репера относительно ближайших объектов ситуации, схему конструкции центра и знака.

317. На сводном плане горных выработок карьера и планах горных выработок по горизонтам горных работ (таблица 6, чертежи 4.1.1, 4.1.2) изображают объекты съемки, перечисленные в пункте 75, и кроме того, границы горного отвода или техническую границу поля карьера (данного горизонта), границы отвода земельного участка, рельеф и ситуацию земной поверхности прилегающей территории, подземные дренажные и эксплуатационные выработки. На планах горных выработок по горизонтам горных работ, а также на планах горных выработок карьера (примечание к таблице 6) указывают высоты пикетов, определенные в соответствии с пунктом 77. На сводном плане горных выработок карьера высоты пикетов указывают разреженно, в характерных местах. На планах горных выработок по горизонтам горных работ допускается показывать положение экскаваторов на момент съемки, их тип и номер.

318. На планах горных выработок россыпных месторождений (таблица 6, чертежи 4.2.1, 4.2.2) изображают объекты съемки, перечисленные в пункте 115, а также границы горных и водных отводов, отводов земельных участков и полигонов, контуры балансовых и забалансовых запасов; границы выработанного пространства по годам и целики, отнесенные в потери.

319. При подземном способе разработки месторождений полезных ископаемых на чертежах горных выработок (таблица 6, чертежи 4.3.1-4.3.5, 4.4.1-4.4.3, 4.5.1-4.5.3) наносятся объекты съемки, перечисленные в пункте 20, и показаны:

границы горных отводов или технические границы шахтных и рудничных полей;

действующие и погашенные горные выработки с указанием их названий, даты подвигания по месяцам и годам, материала крепи по капитальным выработкам;

углы падения пласта (рудного тела, залежи) в очистных выработках и углы наклона по наклонным подготовительным выработкам через 150 - 300 м в характерных местах;

высотные отметки подошвы подготовительных выработок через 200 - 500 м, а также в местах перегибов профиля, на пересечениях горизонтальных выработок, на сопряжениях главных наклонных выработок с этажными и подэтажными горизонтальными выработками, около устьев стволов, гезенков, восстающих;

полную и вынимаемую мощность полезного ископаемого в очистных забоях ежеквартально, а при значительных изменениях - ежемесячно;

утвержденные границы опасных зон у постоянно затопленных выработок, барьерных и предохранительных целиков;

участки постоянно затопленных горных выработок, профилактического заиливания и заиливания для ликвидации пожаров или их рецидивов;

провалы, воронки, трещины (шириной более 25 см) на земной поверхности, карсты и куполы вывалов (высотой более 1 м) в горных выработках;

горные выработки смежных шахт, рудников, расположенные в пределах 200-метровой полосы от технической границы данного горного предприятия;

искусственные и естественные водоемы, пересохшие русла ручьев и рек, если они могут представлять опасность для горных работ, с указанием отметок уреза воды или дна русла;

целики полезного ископаемого, оставленные у подготовительных выработок и в выработанном пространстве; геологические нарушения; участки списанных и потерянных запасов полезного ископаемого;

скважины: разведочные, гидрогеологические (гидронаблюдательные и водопонижающие), технические, магистральные для выдачи газа на земную поверхность, групповые заиловочные, для прокладки электрокабелей, спуска леса и сыпучих материалов, откачки и перепуска воды, проветривания;

Примечание. Водопонижающие и разведочные скважины при сетке бурения менее 100х100 мм в масштабе плана на исходных чертежах могут не изображаться; в этом случае они наносятся на специальном чертеже, составленном на прозрачном материале в масштабе исходного плана; на исходном плане помещается надпись о вынесении скважин на специальный чертеж;

пункты и реперы маркшейдерских опорных сетей;

линии разрезов и следы плоскостей проекций на вертикальную плоскость;

постоянные изолирующие перемычки, установленные в действующих горных выработках;

капитальные кроссинги общешахтного значения.

320. На поперечных и продольных разрезах по блокам изображают те же объекты, что и на планах горных выработок, и, кроме того, профили земной поверхности, контуры выхода полезного ископаемого под рыхлые отложения и границы зоны окисления.

321. На разрезах по вертикальным и наклонным шахтным стволам (таблица 6, чертеж 4.7.1) изображают: устье, стенки и подошву ствола; постоянную крепь и ее материал, положение забоя и постоянной крепи на первое число каждого месяца (при проходке и углубке); геологическую и гидрогеологическую ситуацию; вывалы пород более 1 м и способы ликвидации пустот за постоянной крепью; сопряжения с околоствольными выработками, ходками и каналами.

Разрезы по вертикальным шахтным стволам дополняют горизонтальным сечением ствола, на котором указывают оси ствола, армировку, дирекционный угол главного расстрела (оси подъема) и линии разрезов.

322. На профилях проводников жесткой армировки шахтных стволов (таблица 6, чертеж 4.7.2) изображают: горизонты ярусов расстрелов с указанием номеров ярусов; горизонты приствольных выработок с указанием глубины или высотных отметок; профили проводников в двух взаимно перпендикулярных плоскостях (лобовой и боковой) с указанием ширины колеи между проводниками на каждом ярусе и величин отклонений от вертикали пролетов проводника между смежными ярусами расстрелов; величины зазоров между подъемными сосудами и крепью ствола.

Профили дополняют горизонтальным сечением ствола, на котором показывают оси ствола, подъемные сосуды, элементы армировки с указанием номеров проводников и линии профилей. При профильной съемке относительно отвесов на сечении ствола, кроме того, показывают места расположения отвесов с привязкой их к осям ствола и направления, по которым измерялись расстояния от отвесов до контактных поверхностей проводников.

323. На чертежах околоствольных горных выработок изображают горные выработки, включая камеры различного назначения; постоянные пункты маркшейдерской опорной сети и реперы; высоты характерных точек; постоянную крепь и контуры горных выработок в проходке; геологическую ситуацию; трубопроводы и насосные станции водоотлива.

324. На продольных профилях рельсовых путей в откаточных выработках (таблица 6, чертеж 4.7.5) изображают проектный и фактический профили пути.

Профиль должен быть дополнен таблицей и схемой горной выработки. В таблице указывают проектные и фактические уклоны, номера пикетов и расстояния между ними, проектные и фактические высотные отметки головки рельса и кровли выработки в свету по пикетам, дату нивелировки.

На схеме откаточной выработки изображают реперы и пункты опорной и съемочной сетей, высотные отметки которых использованы при составлении профиля, сопряжения с другими выработками, даты проведения выработки по месяцам.

325. Схему подземных маркшейдерских опорных сетей (таблица 6, чертеж 4.7.8) составляют на копиях планов горных выработок; на них показывают пункты маркшейдерской опорной сети на земной поверхности; стороны и пункты опорной сети, использованные для ориентирования и центрирования подземной сети; пункты опорной сети с указанием их номеров; постоянные пункты и гиростороны, а также узловые точки при уравнивании опорной сети.

План дополняется таблицей, в которой приводятся угловые и линейные невязки (фактические и допустимые) по каждому ходу; периметр хода и количество углов в нем.

326. На чертежах по расчету барьерных целиков между шахтными полями и у затопленных выработок (таблица 6, чертеж 4.8) изображают:

на планах горных выработок - границы шахтных полей или границы опасных зон у затопленных выработок по пласту, пластообразной залежи или жиле; бермы у границ шахтных полей и затопленных выработок; горные выработки и пройденные из них скважины (для уточнения старых затопленных выработок); гипсометрию боковой поверхности пласта, залежи; геологическую ситуацию; границы барьерных целиков по пластам, залежи;

на вертикальных разрезах (кроме элементов, перечисленных выше) - горные породы и тела полезного ископаемого; углы ограничительных плоскостей (β, γ и δ) и точки их пересечения с телами полезного ископаемого; углы падения и мощности тел полезных ископаемых.

327. На чертежах при разработке соляных месторождений методом растворения изображаются: зоны оседания, трещины и провалы, карстовые воронки и обрушения, а также их тампонаж; горизонты проявлений обрушений потолочин с обозначением отметки и дат проявлений; границы предохранительных и межкамерных целиков; скважины эксплуатационные, разведочные, наблюдательные, гидрогеологические; контуры выработанного пространства (по звуколокационным, расчетным, геофизическим и другим данным); дата инструментальных определений параметров камер выщелачивания; отметка и дата установки технологических колонн скважин; инструментально или расчетом определенный уровень нерастворенного остатка или обрушившихся пород в камере выщелачивания; границы подсчета запасов; границы проектного контура отработки.

На разрезах по эксплуатационным скважинам (таблица 6, чертеж 4.6.2), кроме того, изображаются: вышка, надстройка, оголовок скважины и ее обваловка; обсадная, обсадно-дренажная, напорная, всасывающая, направляющая и нагнетающая воздух колонна труб, кондуктор, фильтры, башмак; затрубная цементация обсадной колонны; уровень подземных вод; места отбора проб; точки пересечения скважин с камерами растворения, полостями, карстами; их заполненность продуктами растворения, обрушившимися породами, рассолом и песками; расчетные размеры камер растворения.

Раздел 7. Производство маркшейдерских замеров, контроль

и приемка горных работ

Глава 19. Общие положения

328. Все горные работы выполняются в соответствии с утвержденным проектом (паспортом) и календарным планом развития горных работ. Отступление от проекта (по направлению, сечению и профилю) и паспорта крепления и управления кровлей подземных горных выработок или некачественное выполнение работ подлежат устранению.

329. Цели маркшейдерского замера горных работ:

1) контроль за ведением горных работ, в соответствии с проектами, паспортами и требованиями промышленной безопасности, определение объемов выполненных горных работ по видам;

2) определение остатков отбитой руды в блоках, магазинах и рудоспусках на конец отчетного месяца;

3) определение размеров выработанного пространства, образованного в результате выемки полезного ископаемого, объемов проведенных закладочных работ и остатков незаложенных пустот;

4) контроль за полнотой и качеством извлечения, полезного ископаемого из недр;

5) определение данных для пополнения маркшейдерской графической документации;

6) определение площадей нарушенных и рекультивированных земель.

330. Замеру и контрольной проверке подлежит вес, объем выполненных горных работ за отчетный период. Перед каждым замером лицу контроля следует подготовить горные выработки для приемки и привести их в безопасное состояние.

331. Не допускается производство маркшейдерских и геологических работ в выработках, в которых не обеспечены условия безопасного выполнения работ.

332. Приемку выполненных за месяц горных работ производит комиссия, установленная приказом руководителя организации.

Решение о приемке выполненных работ или отнесении их в брак принимается на месте.

333. Во время замера и приемки лицо контроля сдает комиссии все выполненные за месяц работы, оказывает помощь в замере, указывает границы работ, устанавливает порядок и сроки исправления брака.

334. Участковому геологу необходимо выявить и указать:

1) руду, оставленную не отбитой у контактов, в кровле, почве и других местах;

2) отбитые сверх установленной выемочной мощности, вмещающие пустые породы или некондиционную руду.

В случае ухудшения горно-геологических условий геолог приостанавливает проведение горной выработки до пересмотра паспортов крепления.

335. Общее методическое руководство маркшейдерским замером и приемкой работ осуществляет главный (старший) маркшейдер организации.

336. Неподготовленные к моменту замера, а также частично или полностью забракованные объемы горных работ могут быть приняты только после полной подготовки и исправления брака в следующий очередной замер. Эти работы включаются в выполнение в том месяце, в котором они исправлены и сданы маркшейдеру.

337. Не допускается вносить изменения в проекты (паспорта) забракованных горных работ, за исключением случаев, когда это необходимо в связи с ухудшением горно-геологических условий.

338. Руководителям организаций не допускается давать распоряжений о приемке забракованных работ до их исправления.

339. Для определения качества ведения маркшейдерских работ и замеров на участке главным (старшим) маркшейдером организации систематически (не реже одного раза в квартал) проводятся проверка полевой вычислительной, графической документации и контрольные замеры. Проверка документации и контрольные замеры осуществляются при обязательном присутствии и личном участии маркшейдера, работа которого контролируется. Результаты проверок записываются на последних листах книг и журналов.

Полевая, вычислительная и графическая документация выполняется в соответствии с требованиями по производству маркшейдерских работ.

Расхождения между результатами первичного (основного) и контрольного замеров:

для подвигания забоя капитальных, подготовительных, разведочных и нарезных выработок ± 20 см от последнего пункта съемочной сети до забоя.

Ошибка в определении основных размеров выработанного пространства (линии забоя и подвигания) не превышает 1:100.

340. Геолог участка исключает возможные ошибки и недостоверность информации по вопросам геологии:

1) ошибки в построении контуров рудных тел и вмещающих пород на геолого-маркшейдерской документации, используемой для определения объемов горных работ;

2) сведения о полноте извлечения полезного ископаемого;

3) правильность оценки категории крепости пород, выявления причин вывалов.

341. Все произведенные на месте работ измерения с отметкой соответствия проекту (паспорту) горных работ заносятся в полевую книгу замеров (приложение 46). Заполнение первичной документации четкое с ведением абриса, эскизов и зарисовок без подчисток. Неправильно записанные цифровые данные аккуратно перечеркиваются и пишутся новые.

Не допускается производить записи, не относящиеся к замеру, записывать данные замеров и вести абрис на отдельных листках.

342. По данным маркшейдерского замера в журнале (приложение 47) определяются объемы добычи руды (породы) за отчетный период, заполняются книги замеров (приложения 45, 46) и учета забракованных горных работ (приложение 47), которые являются основными документами для составления отчетных данных о выполнении плана горных работ. Документация по замерам учитывается в инвентарной книге маркшейдерского отдела организации и хранится в установленном порядке.

Глава 20. Подземные горные работы

Параграф 1. Производство замеров, контроль

и приемка горных работ

343. При замере и приемке работ маркшейдерская служба контролирует соответствие проектным (паспортным) данным:

1) размеров очистных выработок, целиков и других элементов систем разработки;

2) направлений и уклонов горных выработок;

3) фактических сечений выработок в проходке и в свету;

4) положений стенок выработок и рельсовых путей относительно оси выработки, а также зазоров между наиболее выступающими габаритами подвижного состава и стенками выработки;

5) мест заложений, направлений и глубин взрывных скважин;

6) полноты и качества выемки полезного ископаемого (причины оставления не отбитой руды или прирезки сверх установленной выемочной мощности вмещающих пород);

7) отставания в подготовительных и очистных выработках от забоя (на дату замера) временного и постоянного крепления, постоянного рельсового пути, водоотливной канавки;

8) геометрических элементов горных выработок.

Контролируется выполнение указаний, сделанных маркшейдером лицам контроля в книге маркшейдерских указаний в течение месяца и при производстве предыдущего замера.

344. За 2-3 дня до замеров маркшейдер участка выполняет дополнительную плановую и высотную съемки выработок.

345. Замер длины выработки производится обеспечивающим необходимую точность инструментом.

Длина криволинейных участков выработки определяется как среднее значение измерений ее левой и правой сторон.

При определении общей длины пройденной выработки дифференцированно выделяются участки с различными характеристиками (по сечению, креплению, уклону).

346. Замер сечения подземных выработок в проходке и в свету производится через 5 м. Ширина выработки высотой до 2,0-2,5 м определяется по почве и кровле; высотой более 2,5 м - по почве, кровле и на средней высоте.

Высота выработки без рельсовых путей определяется от почвы до крепления и кровли, с рельсовыми путями - от головки рельсов до почвы и до крепления и кровли.

Средние значения ширины и высоты выработки в проходке и в свету подсчитывают в полевой книге замеров горных работ (приложение 48), согласно натурным измерениям этих величин.

Одновременно с измерением ширины выработки определяют расстояние от головок рельсового пути до стенок выработки: со стороны свободного прохода на высоте 1,8 м и с противоположной стороны - на уровне наиболее выступающей кромки габарита подвижного состава.

При плоской кровле выработки площадь каждого сечения определяют как произведение средней ширины на среднюю высоту. При сводчатой кровле среднюю площадь сечения выработки определяют с учетом свода. Для этого необходимо измерять высоту свода.

Высота параболических и цилиндрических сводов замеряется обязательно с одновременным контролем соответствия фактически выполненного свода проектному контуру. Площадь сечения подсчитывается по формулам или определяется графически по изображенным на исполнительных чертежах поперечным сечениям.

При бетонном креплении выработок площадь поперечного сечения в проходке изображается графически в масштабе 1:200 в альбоме для подсчета объема бетонных работ по руднику.

347. Поперечное сечение вертикальных и крутопадающих выработок (стволы, восстающие, гезенки, уклоны, рудоспуски) измеряются не реже чем через 3-5 м по высоте и в характерных местах (негабаритные участки, резкие переходы в сечениях).

При сплошном креплении сечения в проходке измеряются до установки крепления, по мере проходки выработки. Замер поперечных сечений восстающих, проходимых с помощью проходческого полка КПВ, производится не реже чем через 5 м по высоте.

При проходке наклонных восстающих по заданному направлению, кроме замера сечений (в горизонтальной и вертикальной плоскостях), производится замер стенок восстающего по нормали к оси направления (влево, вправо, вверх и вниз).

При замере стволов шахт сечения ствола замеряются от проходческих отвесов.

Одновременно с сечениями стволов шахт замеряются «выемки» под опорные башмаки (при бетонном креплении), под крепежные рамы (при деревянном креплении) и все другие элементы, необходимые для составления журнала проходки шахтного ствола, для приемки крепления и армировки.

348. Съемку устьев глубоких взрывных скважин выполняют от пунктов съемочной сети 1-го и 2-го разрядов. Направление оси скважин в плане определяют по координатам устьев скважин и торца буровых штанг, выдвинутых из скважины на 2,0 - 2,5 м, ила другими способами.

Ошибка в определении направления оси скважин в плане не додопускается более ±30/ . Угол наклона скважины определяют с точностью ±30/ . Глубина скважины измеряется с ошибкой, не превышающей ±0,2 м.

349. Определение объемов очистных работ при системах разработки с открытым выработанным пространством (потолкоуступная с распорной крепью, с регулярными и нерегулярными целиками, камерно-столбовая, с магазинированием, с закладкой, слоевое обрушение) производится на основе инструментальных маркшейдерских съемок.

Контурные точки забоя определяются со средней квадратичной ошибкой ±0,15-0,25 м.

Во время замера очистного забоя производится его окончательная приемка, измеряется подвигание забоя за время, прошедшее после съемки, определяются средние выемочные мощности, характерные особенности выполненных горных работ и проверяются все остальные параметры и условия по пункту 199.

Площади в границах выработанной части блока определяются при камеральной обработке с помощью планиметра или другим способом по рабочим планам (разрезам, проекциям) крупного масштаба.

При системе разработки с магазинированием руды для определения остатков руды производится замер положения отбитой руды в магазине, а при системах с закладкой определяется положение закладки и проверяется зачистка каждого слоя перед выполнением закладочных работ.

350. При приемке выполненных закладочных работ проверяются и определяются:

1) отсутствие выработок (скважин), сообщающихся с пустотой, в которых до начала закладки не возведены изолирующие перемычки (не произведен тампонаж);

2) качество возведенных перемычек, их конструктивное соответствие проекту (типовому проекту), качество материала;

3) объем закладочных работ, выполненных за отчетный период;

4) соответствие качественного состава закладочного материала проекту;

5) объем оставшихся не заложенными пустот и полнота закладки;

6) наличие контрольно-смотровых выработок, позволяющих осуществлять контроль за ходом закладки в течение всего периода;

7) наличие разведочных скважин, подтверждающих полноту закладки в случае отсутствия контрольно-смотровых выработок или подачи закладки «вслепую» через закладочные скважины.

351. Комиссия бракует работы, которые выполнены с нарушениями перечисленных в таблице 7 требований.

352. Объем закладочных работ определяется по объему выработанного пространства с учетом уровня закладки на конец отчетного периода, определяемого из контрольно-смотровой выработки.

По данным замеров заполняется книга учета объемов закладочных работ и незаложенных пустот (приложение 49).

353. Для осуществления замера начальник участка готовит контрольно-смотровые выработки, обеспечивая их безопасность.

354. При отсутствии контрольно-смотровых выработок или других подходов, позволяющих определить уровень закладки, разрешается определять объем работ по оперативному учету с обязательной корректировкой объема работ в последующий месяц после полного окончания закладки по объему выработанного пространства.

355. Окончание закладочных работ по каждому блоку (камере) оформляется актом с участием маркшейдера, который утверждается техническим руководителем шахты (рудника).

356. При системах разработки с открытым выработанным пространством (системы разработки поэтажными штреками или ортами, открытыми камерами с последующей закладкой) съемка открытых камер производится специальными приборами, снабженными дальномерами, имеющими базис при инструменте, или звуколокационными приборами. Ошибка в определении контуров открытых камер не допускается более 1:100.

Вычисление объемов работ производства по планам и разрезам крупного масштаба (1:200- 1:500), составленным по данным съемок.

357. При системах разработки с отбойкой руды глубокими скважинами (подэтажное и этажное обрушение), где непосредственные замеры выработанного пространства невозможны, объемы отбитой руды определяются косвенным способом, по контурам на планах и разрезах, построенным на основании результатов съемки и замера взрывных скважин.

358. Выполненные горные работы, принимаемые при замере, рекомендуется оформлять, руководствуясь требованиями, приведенными в таблице 7.

Таблица 7

Допустимые отклонения параметров по выработкам

Параметры

Допустимые отклонения параметров по выработкам

Нормативные документы, на основании которых приняты допуски

капитальным

подготовительным

нарезным и очистным

Проведение и крепление горных выработок

Отклонение оси закрепленной выработки от заданного направления в горизонтальной плоскости, мм

±50Х)

100

150

Методические указания по производству маркшейдерских работ

Отклонение от заданного уклона постоянного рельсового пути на интервале 10-20 м, отн.ед.

±0,001

±0,002

_

то же

Обратные уклоны и систематические односторонние отклонения уклонов в сторону завышения и в сторону занижения

Не допускаются

-//-

Допустимое увеличение поперечного сечения горных выработок в проходке, %:

при категории крепости пород II-IY (по СниП) и сечений

до 8 м2

5

-

-

СниП

от 8 до 15 м2

4

-

-

более 15 м2

3

-

-

при категории крепости пород Y-YШ (по СниП) и сечений

3

-

-

до 8м2

10

-

-

от 8 до 15 м2

8

-

-

более 15 м2

5

-

-

при категории крепости пород IХ-ХI по (СниП) и сечений

до 8м2

12

-

-

от 8 до 15 м2

10

-

-

более 15 м2

7

-

-

Отклонение от заданных размеров сечения закрепленных выработок только в сторону увеличения, мм

ширина выработки

50

50

100

СНиП

высота выработки

50

50

100

Отставание постоянного рельсового пути от забоя, м

Отставание постоянного

рельсового пути от забоя

при использовании крупно-

габаритного самоходного оборудования и проходческих комплексов, м

Не более 50

Не более 100

По опыту работы

То же

Проходка, крепление и армировка шахтных стволов

Уменьшение толщины стенок бетонной и железобетонной крепи по сравнению с проектной, мм

30

Отставание временной крепи от забоя

Согласно паспорту крепления и управления кровлей

Отклонение продольной оси расстрелов от горизонтального положения

1:200 (от длины расстрела)

Методические указания по производству маркшейдерских работ

Отклонения внутренней поверхности отдельных венцов от проектного положения, мм

±15

Методические указания по производству маркшейдерских работ

Отклонение расстояний между углами венцов по диагонали от проектных, мм

±50

Отклонение расстояний между ярусами расстрелов от проектного, мм:

при металлических проводниках

при деревянных проводниках

±15

±50

Методические указания по производству маркшейдерских работ

Отклонение расстрелов на

двух смежных ярусах от их

вертикальной плоскости, мм

при металлических

проводниках

при деревянных

проводниках

±5

±10

СниП

Отклонение одного проводника относительно другого в плоскости проекций, параллельной расстрелам, мм:

при металлических проводниках

при деревянных проводниках

±10

±20

Методические указания по производству маркшейдерских работ

Отклонение пролетов проводников от вертикали между смежными ярусами расстрелов ,мм:

при металлических проводниках

при деревенских проводниках

±10

±20

То же

Отклонение ширины колеи, мм

при металлических проводниках

при деревенских проводниках

±5-8

±10

-//-

Отклонение в стволах с крепями из монолитного бетона (железобетона) и тюбингов, мм:

величины уступов крепи на контактах смежных заходок

стенок крепи ствола по радиусу от центра ствола

для монолитной бетонной и железобетонной крепи

для тюбинговой крепи

до 30

±50

±30

СниП

тюбинговой крепи от горизонтальной плоскости тюбинговых колец

±20

оси ствола от проектной, (в относительных единицах)

1:20000 (глубины ствола)

Разработка россыпных месторождении

Отклонение мощности очистных выемки от проектной или нормативной, %

+5

По опыту работы

Отставание зачистки (актировки) площадей от забоя, м

12

То же

Отставание опробования подготовительных, нарезных и очистных выработок, м

10

-//-

Размер сечения геологоразведочных выработок (рассечек) при проходке, м

Не допускается уменьшение сечения

-//-

359. Показателями для отнесения в брак должны служить отклонения от допустимых величин, принятых проектами, паспортами, нормативами. Примеры наиболее часто встречающихся видов брака на всех стадиях горного производства приведены в приложении 50.

360. В зависимости от степени негодности выполненной работы брак подразделяется на две категории: полный (неисправимый) и частичный (исправимый).

К полному браку относятся работы, выполненные с грубыми нарушениями допустимых отклонений от проектов, исправление которых технически невозможно и экономически нецелесообразно.

К частичному браку относятся работы, исправление которых технически возможно и экономически целесообразно.

Параграф 2. Учет объемов добычи

361. При подземном способе разработки добытым считается полезное ископаемое, выданное на поверхность.

Некондиционное полезное ископаемое, выданное на поверхность и складированное в специальные отвалы, в добычу не включается.

При необходимости используется некондиционное полезное ископаемое из отвалов. Оно включается в баланс геологических запасов, а затем - в объем добычи в отчетном месяце с пометкой «из отвалов».

Объемы погашенной горной массы в блоках (камерах) определяются по данным маркшейдерской съемки или расчета и корректируются после полного выпуска руды.

362. При системах разработки с магазинированием руды особенно тщательно следует контролировать учет выпуска руды из каждого магазина.

На отработку блока (магазина) составляются проект выпуска руды и паспорт, в который ежемесячно заносятся результаты замеров отбойки и выпуска руды из горноподготовительных и из очистных выработок, ведется учет содержания металлов в выдаваемой руде. По окончании выпуска, при необходимости, производится гидравлическая зачистка.

363. Окончательными данными по добыче руды (песков) следует считать:

1) в целом по руднику, шахте, карьеру, прииску - данные весового учета при отгрузке руды (песков) потребителю с учетом остатков руды на складах (отвалах, бункерах) на начало и конец отчетного периода, определенных маркшейдерским замером;

2) по участкам, эксплуатационным блокам, камерам – данные маркшейдерского замера, записанные в книге приемки горных работ и скорректированные с учетом окончательных данных в целом по руднику, шахте, карьеру, прииску.

Глава 21. Открытые горные работы

364. Маркшейдерская служба контролирует соответствие проектным (паспортным) данным и требованиям промышленной безопасности.

1) В рабочих зонах:

высоты и углов наклона откосов уступов, отметок почвы уступов, ширины и уклонов транспортных берм, углов наклона бортов карьера, ширины рабочих площадок уступов;

параметров технологии отработки приконтурных лент и оформления уступов в предельном контуре бортов карьера;

дренажных, осушительных и водоотводных сооружений;

транспортных путей от места погрузки до места разгрузки;

параметров отвалов торфов, пустых пород и хвостов промывки;

направлений, уклонов, сечений и мест заложения траншей, канав, котлованов, шурфов, разведочных и взрывных скважин и других выработок;

полноты отработки запасов руды (песков), количества излишне прирезанных пород, соблюдения выемочных мощностей, качества зачистки плотика и подотвальных площадей.

2) В нерабочих зонах:

площади отработки;

высоты и угла наклона уступов в предельном контуре, ширины предохранительных берм, углов бортов карьера в предельном положении;

качества оформления уступов в предельном контуре бортов карьера.

365. Контроль за правильностью ведения горных работ производится на основании данных маркшейдерских съемок.

Выполненные работы, принимаемые при замере, должны удовлетворять допускам, приведенным в таблице 8.

366. При осуществлении взрывных работ в общий комплекс маркшейдерских съемок и замеров входит определение места заложения и глубины взрывных скважин. Маркшейдер участка выдает начальнику буровзрывного участка выкопировку с плана горных работ взрываемого блока с нанесением фактического положения скважин и указанием их глубин.

Выкопировка, без которой не допускаются заряжение и взрывание скважин, прикладывается к проекту производства массового взрыва.

Таблица 8

Допустимые отклонения параметров выполненных работ

Параметры

Допустимые отклонения

Отклонение от проекта (паспорта) отметки почвы уступа, м

±0,4

Отклонение от проекта (паспорта) высоты уступа в целике, м

±0,6

Отклонение от проекта ширины предохранительных и транспортных берм только в сторону увеличения, м:

для масштаба 1:1000

для масштаба 1:2000

1,4

2,8

Отклонение от заданного уклона рельсовых путей на 20-метровом интервале при железнодорожном транспорте, отн. ед.

±0,002

Отклонение от заданного уклона транспортных берм на 20-метровом интервале при автомобильном транспорте, отн.ед.

±0,02

Отклонение от заданной отметки почвы транспортной бермы, м

±0,4

Отклонение нижней бровки уступа от проектного положения заоткошенных уступов, м:

для масштаба 1:1000

для масштаба 1:2000

±1,0

±2,0

Смещение устья взрывных скважин от проектного положения, м

±0,3

Отклонение глубины скважин от проектной , м

±0,2

Ошибки в определении положения устьев скважин, шурфов, штолен и других горных выработок не должны превышать, м:

при разведке месторождений

в плане

по высоте

1,0

0,3

при разведке россыпных месторождений для разработки открытом способам относительно ближайших пунктов съемочной сети

в плане

по высоте

1,6

0,3

Отклонение сечение выработок (канав, траншей, котлованов, шурфов, дамб и другие) от проектного в сторону увеличение, %

+10

Превышение уклона выработок (канав, траншей и др.) по сравнению с проектным, отн.ед.

0,003

Отклонение мощности торфяной «рубашки» от проектной или нормативной, %

±50

Отклонение мощности зачистки плотика от проекта (норматива), %

По письменному указанию геолога

Размещение отвалов торфов, пустых пород, хвостов промывки

Допускается только на площадках, предусмотренных проектом

367. Величина зашагивания за отчетный период контролируется путем измерения расстояний между гребнями дражных галечных отвалов вдоль их осевой линии.

Значительное превышение оптимальной величины зашагивания приводит к необоснованному увеличению потерь песков в межшаговых целиках (гребнях), уменьшение величины зашагивания - к снижению производительности драги.

На каждую драгу, в зависимости от глубины черпания, крепости пород плотика, длины и натяжения черпаковой цепи опытным путем рассчитываются таблицы или номограммы оптимальных величин зашагивания, предусматривающие обеспечение оптимальной производительности драги и оптимальных потерь песков в межшаговых целиках (гребнях). Таблицы и номограммы имеются на каждой драге.

368. Оперативный контроль величины перекрытия при смежном ходе драги производится по створу вешек, выставленных по границе перекрытия или по линии буев, если контур перекрытия проходит по водной поверхности, а также по створу рабочих свай. Бурун от нижнего черпачного барабана в момент окончания зачистки плотика смежного борта, дражного разреза должен находиться в створе вешек или буев. Фактическая граница перекрытия устанавливается на плане после наложения результатов маркшейдерских съемок.

369. При дражном способе добычи предельная ошибка в определении объемов вынутых торфов и песков не допускается больше ± 6 %.

__________________

Приложение 1

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Методика определения числа работников маркшейдерской

службы горного предприятия

1. Определение числа работников маркшейдерской службы

Число участковых маркшейдеров шахты определяют по формуле

Ν = 0,22L+0,02l+0,26n, (1)

где L - плановый годовой объем проведения подготовительных выработок хозяйственным способом (без выработок, проходимых с применением буровых установок), км; l - среднегодовая протяженность поддерживаемых выработок, км; n - среднедействующее число очистных забоев по плану.

Вычисленное значение N умножают на коэффициент Кш , зависящий от горно-геологических условий.

Шахты по горно-геологическим условиям делятся на 3 группы:

I группа - шахты, разрабатывающие пласты мощностью более 1,3 м пологого и наклонного падения, с выдержанными элементами залегания и мощностью, с устойчивыми боковыми породами и незначительным количеством дизъюнктивных нарушений (1 - 3 в пределах шахтопласта), при слабой обводненности (коэффициент водообильности до З м3 на 1т добычи); Кш = 1,0.

II группа - шахты, разрабатывающие пологие и наклонные пласты (свиту пластов), опасные по внезапным выбросам пород или газа или горным ударам, с относительно выдержанными элементами залегания и мощностью, средней сложности тектонической нарушенности, с неустойчивыми боковыми породами, с коэффициентом водообильности 4 - 25 м3 на тонну добычи; крутые пласты тонкие и средней мощности с относительно выдержанными элементами залегания; Кш == 1,2 - 1,3.

III группа - шахты, разрабатывающие наклонные и крутые пласты (свиту пластов), опасные по внезапным выбросам угля или газа или горным ударам, мощностью 0,5 - 3,5 м с интенсивно складчатыми структурами, с резкими изменениями элементов залегания и мощности, с большим количеством крупных и мелких дизъюнктивных нарушений, с неустойчивыми боковыми породами, сильно обводненные; Кш = 1,351,45.

Для шахт с благоприятными горно-геологическими условиями коэффициент Кш принимают равным 0,6.

Отнесение шахт к соответствующей группе по сложности горно-геологических условий осуществляется главным маркшейдером производственного объединения.

При производстве маркшейдерских наблюдений за сдвижением горных пород и земной поверхности, за деформациями подрабатываемых зданий, сооружений и природных объектов, при изучении проявлений горного давления, при маркшейдерском обслуживании участков рекультивации земель, нарушенных горными работами, к расчетной численности следует добавить дополнительные единицы участковых маркшейдеров. Если на выполнение всех указанных видов работ требуется не менее 50% затрат годового рабочего времени, к расчетной численности добавляется один участковый маркшейдер.

Если ведутся работы по реконструкции шахты хозяйственным способом, требующие не менее 50% годового рабочего времени участкового маркшейдера, то дополнительно к расчетной численности вводится один участковый маркшейдер.

Годовые затраты времени участкового маркшейдера по дополнительным видам работ определяет главный маркшейдер шахты.

При необходимости нормы численности маркшейдеров, входящие в формулу (1), могут быть откорректированы с учетом местных специфических условий, технической оснащенности и утверждены руководителем организации.

Число остальных ИТР и рабочих устанавливают, согласно таблицы 1.

Таблица 1

Расчетное число участковых маркшейдеров

Участковый маркшейдер – зам. главного маркшейдера

Техник-картограф

Горнорабочий на маркшейдерских работах

1

2

3

4

1

2

3

4

5

6

7

1

-

-

-

-

-

1

1

2

-

-

1

1

1

1

1

3

1

3

4

5

6

7

8

4

8

9

10

11

12

13

14

15

16 - 20

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

3

3

9

10

11

12

13

14

15

16

17

2. Определение числа работников маркшейдерской службы

Число участковых маркшейдеров определяют по формуле

N = (N1 + N2 + N3 )K1 K2 , (2)

где N1 - число участковых маркшейдеров, необходимых для обеспечения горных работ, выполняемых экскаваторами; N2 - число участковых маркшейдеров, необходимых для обеспечения буровзрывных работ; N3 - число участковых маркшейдеров, необходимых для выполнения специальных работ, связанных с капитальным строительством (реконструкцией), рекультивацией земель, наблюдениями за устойчивостью бортов, оползнями и с другими маркшейдерскими работами; K1 - коэффициент, вводимый за влияние глубины, на трудоемкость маркшейдерских работ, K1 = l при глубине карьера до 200 м. K1 = 1,2 при глубине карьера от 200 до 300 м, K1 = l,3 при глубине карьера более 300 м; K2 = 1,2 - коэффициент, вводимый за неблагоприятные климатические условия для карьеров, расположенных в высокогорных районах.

Значение N1 определяют по формуле

N1 = Nр1 + Nр2 + Nр3 (3)

Слагаемые формулы (3), отражающие различные условия работы экскаваторов, вычисляют как

Nр =,

где t - списочное число однотипных по производительности экскаваторов в определенном технологическом процессе; ri - коэффициенты, выбираемые из табл. 2; р1 , р2 , р3 - приведенное нормативное число экскаваторов, для обслуживания которых необходим один участковый маркшейдер. При выемке горной массы при нормальных горно-технических условиях принимают p1 = 6, при выемке горной массы уступами или подуступами высотой менее 10 м и при усложненных условиях разработки, существенно увеличивающих трудоемкость маркшейдерских работ, принимают р2 = 5 для экскаваторов, работающих на отвалах вскрышных пород, принимают р3 = 12.

Таблица 2

Вместимость ковша экскаваторов типа мехлопата или драглайн, м3

Коэффициент ri

Техническая производительность многоковшовых и роторных экскаваторов, гидроустановок, м3

Коэффициент ri

<5

6 — 10

11 — 20

>20

1

1,5

2,0

3,0

<500

501 — 1500

>1500

1

1,5

2,0

Число участковых маркшейдеров N2 устанавливают, в зависимости от объема выемки горной массы с применением буровзрывных работ из расчета один участковый маркшейдер на годовой объем выемки 10 млн. м3 . При сложных условиях разработки, например, если взрывание производят небольшими блоками, этот объем может быть уменьшен по решению руководителя организации.

Число участковых маркшейдеров N3 устанавливают из расчета:

для обслуживания работ по капитальному строительству (реконструкции) карьера - один участковый маркшейдер;

для обслуживания горно-технического этапа рекультивации на площади 50 га - один участковый маркшейдер;

для выполнения наблюдений за устойчивостью бортов карьера, отвалов, гидроотвалов и других объектов - один участковый маркшейдер на 5 наблюдательных станций;

для обслуживания подземных дренажных горных выработок карьера дополнительно вводится должность участкового маркшейдера, исходя из норм расчета числа участковых маркшейдеров шахт, но не менее одного человека.

Штат остальных ИТР и рабочих маркшейдерской службы карьера устанавливают по таблице 1, исходя из полученного по формуле (2) расчетного числа участковых маркшейдеров. Штат специализированных маркшейдерских подразделений, организуемых для централизованного выполнения работ, укомплектовывается за счет штата карьеров, для обслуживания которых они создаются. При централизованной съемке горных выработок и других объектов методом аэрофотограмметрической съемки число участковых маркшейдеров, вычисленное по формуле (2), уменьшается в зависимости от объема централизованного выполнения съемочных работ на 10 – 20 %.

Если более половины уступов снимаются методом наземной стереофотограмметрической съемки, число участковых маркшейдеров N1 , вычисленное по формуле (2), уменьшается на 10 %.

Число участковых маркшейдеров для выполнения специальных маркшейдерских работ (N3 ), имеющих временный характер, устанавливается только на период выполнения этих работ. При централизованном выполнении специальных работ штатные единицы участковых маркшейдеров не предусматриваются.

Для отдельных карьеров с малым годовым объемом выемки горной массы, если расчетное число участковых маркшейдеров, вычисленное по формуле (2), получено менее единицы и, маркшейдерское обслуживание их нецелесообразно возлагать на маркшейдерскую службу других карьеров, предусматривается штатная единица участкового маркшейдера без должности главного маркшейдера.

3. Определение числа работников маркшейдерской службы шахтостроительных

организаций

Число участковых маркшейдеров организаций: шахтопроходческих -Nc , шахтостроительных горного - Nr , шахтостроительных объектов поверхности - Nn определяют по формулам:

Nc =0,8Sn +1,2Sa (4)

Nr =0,6Ln + 0,1Vk + 0,01l+0,15Lp ; (5)

Nп =0,2Рσ +0,1Ру +0,1Мп +0,05Сп , (6)

где Sn - плановый годовой объем проходки вертикальных стволов, км; Sа - плановый годовой объем армирования вертикальных стволов, км; Ln плановый годовой объем проходки горных выработок, км; VK - плановый годовой объем проходки камер, 1000 м3 ; l - среднегодовая протяженность поддерживаемых выработок, км; LP - годовой объем ремонта горных выработок, км; Рσ - среднегодовое количество строящихся башенных копров;

Ру - среднегодовое число строящихся укосных копров; Мп - среднегодовое число монтируемых подъемных машин; Сп - среднегодовое число строящихся промышленных зданий и сооружений.

В зависимости от удаленности строительных объектов число участковых маркшейдеров, определенное по формулам (4), (5), (6), умножают на коэффициенты, приведенные ниже.

Среднее расстояние от шахтостроительного

управления до объектов строительства, км 2-50 50-100 >100

Коэффициент К............. 1,1 1,2 1,3

На каждого участкового маркшейдера рекомендуется иметь одного горнорабочего, занятого на маркшейдерских работах. На трех участковых маркшейдеров следует иметь одного техника-картографа.

___________________

Приложение 2

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Помещения маркшейдерской службы

горных предприятий

Помещения маркшейдерской службы имеют нормативную освещенность и удалены от источников шума, вибрации, запыления и увлажнения воздуха.

Помещения обеспечивают сохранность технической документации. Двери оббиваются металлическими листами, на окна устанавливаются металлические решетки.

Стены в помещениях рекомендуется окрасить до потолка масляной краской, пол покрыть линолеумом или другим материалом, позволяющим производить влажную уборку.

При применении фотограмметрических способов съемки имеются помещения, требования к которым приведены в таблице.

№№

п/п

Название помещения

Площадь, м2 ,

не менее

Особые требования

к помещениям

1

Размещение комплекта прибора для обработки фотограмметрической съемки (прибор с координатографом, регистрирующий автомат, инструментальный шкаф и др.)

30 на 1 комплект при аэрофотосъемке; 20 – при наземной съемке

Светлое, сухое помещение; расчетная нагрузка на пол 5 кПа; помещение не подвергается вибрации и сотрясениям; наличие трех сетевых розеток (напряжение сети 220В, потребляемая мощность – 2,5 кВт)

2

Фотолаборатория

20 – при аэрофотосъемке,

8 – при наземной съемке

Темное помещение, оборудованное неактиничным освещением, 6-8 сетевых розеток (с выключателями), принудительная вентиляция; водопровод с холодной и горячей водой, канализация, гидроизоляция пола

3

Размещение фототрансформатора (при аэрофотосъемке)

16

Темное помещение, смежное с фотолабораторией; 2-3 сетевые розетки; принудительная вентиляция

4

Вычислительные и подготовительные работы

20

5

Подсобное помещение для хранения съемочной аппаратуры и принадлежностей

16

________________________

Приложение 3

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Примерный перечень маркшейдерско-геодезических

инструментов и приборов

1. Маркшейдерско-геодезические инструменты и приборы

для полевых работ

1. Приборы для угловых измерений и тахеометрической съемки:

теодолит точный, типа Т2 или Т5 - для угловых измерений при построении опорных маркшейдерских сетей на поверхности;

теодолиты технические, типы Т15 и Т3О - для угловых измерений при построении съемочных сетей на земной поверхности, опорных и съемочных сетей в подземных выработках; для тахеометрической съемки и выноса проектов в натуру.

Для тахеометрической съемки рекомендуется использовать номограммные тахеометры (2ТН, Dahlta-010, Dahlta 020 и другие инструменты). Перечень теодолитов, соответствующих указанным типам, приведен в таблице 1.

Спутниковые приборы, для оперативного создания (сгущения) съемочных сетей.

2. Приборы для линейных измерений:

светодальномеры, электронные и оптические тахеометры, лазерные дальномеры - для измерения длины линий при построении опорных и съемочных сетей на земной поверхности, при построении опорных сетей в шахте, при наблюдении за деформациями земной поверхности и бортов карьеров;

рулетки измерительные металлические, длиной от 20 до 100 м и лазерные дальномеры - для тех же целей, а также для измерения длины линий в съемочных сетях в шахте и при разбивочных работах.

3. Вспомогательные приборы, приспособления и устройства для линейных и угловых измерений и съемок:

приборы центрировочные: оптические и шнуровые отвесы; жесткие штанговые штативы, консоли, сигналы; эклиметры, эккеры; грузы, термометры, динамометры.

4. Приборы и устройства для нивелирования: нивелиры высокоточные оптические типа Ni-004, Koni-007, Н-05 и цифровые нивелиры, типа Dini-12(22) - для высокоточных измерений при наблюдениях за деформациями зданий и сооружений, деформациями земной поверхности, а также бортов карьеров; при работе с нивелиром Н-05 используют штриховые инварные рейки типа PH-I или РН-2; лазерные нивелиры

Таблица 1

Тип теодолита по ГОСТ

Аналоги

РФ

Германия

Япония

Швейцария

«Trimble»

«Sokia»

«Leika»

«Вильд»

«Керн»

Т1

Т2

Т5

Т15

ТЗО

Т60

Т05

Т1

ЗТ2

ЗТ5

Т15

Т15М

2Т30

2Т30М

Т60

Т3

Т2,

Т2000 (электронный)

Т16, Т1

Т05

ДКМ-3

ДКМ-2

ДКМ-1

ДК-1

нивелиры точные типа Ni007, Н-3 - для нивелирования III и IV классов и других точных работ; при работе с нивелирами Н-3 используют цельные двусторонние шашечные рейки типа РН-3 и РН-4;

нивелиры технической точности Н-10 - для технического нивелирования; при работе с нивелиром Н-10 используют цельные и складные шашечные рейки типа РН-4, РН-Т и другие.

Перечень нивелиров, соответствующих указанным типам, приведен в таблице 2.

5. Приборы и оборудование для ориентирования и центрирования маркшейдерской опорной сети в подземных горных выработках:

гирокомпасы (МВТ-2 и другие), гиронасадки - для ориентирования сторон маркшейдерской опорной сети;

стальная проволока, ручные лебедки, блоки, центрировочные пластины, специальные грузы - для геометрического ориентирования и центрирования маркшейдерской опорной сети в подземных горных выработках.

Таблица 2

Тип нивелира

Аналоги

РФ

ГДР

ФРГ

Швейцария

«Карл Цейс»

«Оптон»

«Керн»

«Вильд»

Н-05

Н-05

Ni002,

Ni005A

Nil

GK2-A

N3,

NAK2,

NA-2

Н-3

Н-3,

Н-3К

Ni020A,

Ni021A

Ni22

GK1-A

NA0,

NAK1,

NAK0

Н-10

Н-Т,

Н-10КЛ

Ni040A, Ni1050

Ni42

GK0-A,

GK0

NK01,

N01,

NK05,

N05

6. Приборы для передачи высотной отметки через вертикальные горные выработки: длиномеры или длинная шахтная лента.

7. Приборы для съемки нарезных выработок и очистных забоев: угломеры маркшейдерские, висячая буссоль, висячий полукруг; проекционно-визуальные тахеометры, звуколокационные и другие приборы.

8. Для задания направлений выработкам - лазерные указатели направлений.

2. Инструменты и приборы для камеральной обработки съемок и графических работ

Для камеральной обработки съемок необходимы следующие приборы и инструменты.

9. Для вычислений:

компьютер с соответствующим программным обеспечением, микрокалькуляторы.

10. Для графических работ и подсчета объемов: графопостроители, совмещенные с ПК, линейки Дробышева ЛД1, линейки ЛБЛ, контрольный метр; полярный координатограф, транспортиры; готовальни; штриховальный прибор, пантограф, пропорциональные циркули; планиметры, курвиметры, трафареты для надписей и геометрических построений.

11. Для размножения графической документации: плоттеры, сканеры, инженерные машины и другая множительная техника.

___________________

Приложение 4

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Характеристика геодезических сетей

Государственная геодезическая сеть создается методами триангуляции, полигонометрии и трилатерации и подразделяется на сети 1-го, 2-го, 3-го и 4-го классов.

Для обеспечения топографических съемок крупных масштабов и решения других инженерно-технических задач строятся геодезические сети сгущения. Они подразделяются на сети триангуляции и полигонометрии 1-го и 2-го разрядов.

В таблице 1 и 2 приведены характеристики государственных геодезических сетей 4 класса и сетей сгущения 1 и 2 разрядов.

1. Нивелирные сети

Государственная нивелирная сеть разделяется на нивелирные сети I, II, III и IV классов. Нивелирные сети I и II классов являются главной высотной основой, посредством которой устанавливается единая система высот на всей территории Республики Казахстан. Нивелирные сети III и IV классов служат для обеспечения топографических съемок и решения инженерных задач.

Нивелирование I класса выполняют с наивысшей точностью, достигаемой применением наиболее совершенных инструментов и методов наблюдений, и возможно полным исключением систематических ошибок.

Невязки в полигонах нивелирования II класса допускают не более 5, мм, где L - периметр полигона или длина линии в км.

Таблица 1

Характеристика сетей триангуляции 4 класса, 1 и 2 разрядов

Показатели

4 класса

1 разряд

2 разряд

Длина стороны треугольника, км, не более

5

5

3

Минимально допустимая величина угла:

В сплошной сети

20

20

20

Связующего в цепочке

-

30

30

Треугольников

во вставке

-

30

20

Число треугольников между исходными сторонами или между исходным пунктом и исходной стороной, не более

-

10

10

Минимальная длина исходной стороны, км

-

1

1

Средняя квадратическая

погрешность измерения углов, вычисленная по невязкам треугольников

2

5

10

Предельная невязка в треугольнике

8

20

40

Относительная погрешность исходной (базисной) стороны, не более

1:200000*

1:50000

1:20000

Относительная средняя квадратическая погрешность определения длины стороны в наиболее слабом месте, не более

-

1:20000

1:10000

Примечание. *При развитии самостоятельных сетей

Таблица 2

Характеристика сетей полигонометрии 4 класса, 1 и 2 разрядов

Показатели

4 класс

1 разряд

2 разряд

Предельная длина хода, км:

отдельного

10

5

3

между исходной и узловой точками

7

3

2

между узловыми точками

5

2

1,5

Предельный периметр полигона, км

30

15

9

Длина сторон хода, км:

наибольшая

2

0,8

0,35

наименьшая

0,25

0,12

0,08

средняя расчетная

0,50

0,30

0,20

Число сторон в ходе, не более

15

15

15

Предельная относительная невязка хода

1:25000

1:10000

1:5000

Средняя квадратическая погрешность измерения угла (по невязкам в ходах и полигонах)

2"

5"

10"

Угловая невязка хода или полигона, не боле, где n- число углов в ходе

5√ n"

10√ n"

20√ n"

Примечания. В отдельных случаях при привязке ходов полигонометрии к пунктам государственной геодезической сети с использованием и GPS-приемников и светодальномеров длины примычных сторон хода могут быть увеличены на 30 %.

В порядке исключения в ходах полигонометрии 1 разряда длиной до 1 км и в ходах полигонометрии 2 разряда длиной до 0,5 км допускается абсолютная линейная невязка 10 см.

Число угловых и линейных невязок, близких к предельным, не может превышать 10 %.

Допускается увеличение длин ходов полигонометрии 1 и 2 разряда на 30 % при условии определения дирекционных углов сторон хода с точностью 5 - 7" не реже, чем через 15 сторон и не реже, чем через 3 км.

Расстояние между пунктами параллельных полигонометрических ходов 1 разряда, по длине близких к предельным, не допускается менее 1,5 км. При меньших расстояниях ближайшие пункты следует связать ходом того же разряда.

Если пункты хода полигонометрии 1 разряда отстоят меньше чем на 1,5 км от пунктов параллельного хода полигонометрии 4 класса, то между этими ходами осуществляется связь проложением хода I разряда.

Нивелирные сети III и IV классов прокладывают внутри полигонов высшего класса отдельными линиями или в виде систем линий с узловыми пунктами.

Периметры полигонов нивелирования III класса, как правило, не могут превышать 150 км. Нивелирование III класса выполняют в прямом и обратном направлениях; невязки в полигонах и по линиям допускают не более 10, мм.

Нивелирование IV класса выполняют в одном направлении; невязки в полигонах и по линиям допускают не более 20, мм. Длина линий нивелирования IV класса не допускаются более 50 км.

__________________

Приложение 5

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Съемка складов полезных ископаемых

Объемы отвалов полезных ископаемых, в зависимости от их формы, определяют рулеточным замером или по результатам съемки.

Рулеточным замером определяют объемы отвалов сравнительно правильной геометрической формы, например, конусообразные, пирамидальные, призматические с трапецеидальным сечением. Абрисы отвалов с указанием высоты, длины, ширины и других размеров заносят в журнал замеров. Объемы подсчитывают по формулам объемов геометрически правильных тел (таблице 1).

Для определения объемов отвалов со сложными поверхностями выполняют съемку тахеометрическим, мензульным и фотограмметрическими способами, а также способом профильных линий.

Съемку поверхности отвалов выполняют в масштабе не мельче 1:1000. Пикеты выбирают в характерных точках рельефа. Поверхность изображают числовыми отметками или горизонталями с сечением рельефа через 0,5 м. Для сгущения съемочной сети при тахеометрической и мензульной съемках допускается определение переходных точек. Расстояние до точек сгущения не должно превышать 100 м, превышение определяют в прямом и обратном направлениях. При съемке отвалов, объемом до 100 тыс. м3 расстояние от инструмента до пикетов не может превышать 60 м и 100 м - на отвалах большего объема.

Фотограмметрическими способами отвалы полезного ископаемого снимают, руководствуясь требованиями п.п. 79-85.

Способ параллельных профильных линий применяют для съемки отвалов вытянутой формы, выполняя съемку каждого профиля, как правило, тахеометрическим способом. Объемы отвалов подсчитывают способами, указанными в п. 100.

Таблица 1

Объемы геометрически правильных тел

Название

Рисунок

Объем

Прямоугольный параллелепипед

V=lbh=Sh

Трехгранная призма

Косоусеченная трехгранная призма

Прямоугольная пирамида

Непрямоугольная пирамида

Усеченная пирамида

Призматоид

При условии параллельности оснований и среднего сечения

Обелиск

Клин


Круговой конус


Эллиптический конус

Усеченный круговой конус

Усеченный эллиптический конус


Шаровой сегмент


_________________________

Приложение 6

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Проектирование аэрофотограмметрической съемки карьеров

Проектирование аэрофотографической съёмки карьера включает:

выбор масштаба фотографирования 1: МС и фокусного расстояния f аэрофотоаппарата (АФА);

проектирование аэрофотосъёмочных маршрутов;

проектирование съёмочного геодезического обоснования;

выбор технологии камеральной обработки аэрофотоснимков.

Масштабы фотографирования для составления планов карьеров, породных отвалов и складов готовой продукции не должны быть меньше значений, приведенных в п. 82 настоящей Инструкции. Эти значения масштабов рассчитаны на обработку снимков опытными специалистами. В период освоения методики аэрофотограмметрической съемки масштабы фотографирования принимают крупнее на 20 - 25 %.

Фокусное расстояние АФА (мм) должно удовлетворять условию

f ≥ 3000, (1)

где hmax - максимальное превышение местности в пределах одной стереопары, м.

Из АФА, фокусные расстояния, которых удовлетворяют условию (1), выбирают аппарат с меньшим фокусным расстоянием.

Проверяют, возможна ли обработка съемки при выбранных значениях f и Мс на имеющихся универсальных фотограмметрических приборах. Обработка снимков на приборе возможна при соблюдении условий:

bmax > ; (2)

Zmax > , (3)

где bмах - максимальная величина базисной составляющей bх прибора, мм; Zmax - максимальная высота проектирования обрабатывающего прибора, м; Кмах - максимальный коэффициент передачи с обрабатывающего прибора на координатограф; b - базис фотографирования на снимке при 60-процентнои перекрытии, мм; Мп - знаменатель масштаба составляемого плана; fп - минимальное установочное значение фокусного расстояния камер прибора, мм.

Для приборов с подобными связками проектирующих лучей fп - f.

При невыполнении условий (2), (3) соответственно увеличивают масштаб фотографирования.

Высоту фотографирования (в метрах) выделяют по формуле

Нф = f Мс 10-3

Аэрофотосъёмочные маршруты для съёмки карьера проектируют, как правило, по направлению его продольной оси. Следует стремиться к тому, чтобы карьер был сфотографирован за один маршрут. Это позволит в течение многих месяцев использовать одни и те же опорные точки и обеспечит составление планов в минимально короткие сроки.

Рис. 1. Схемы аэрофотосъемочных маршрутов: 1 - ось аэрофотосъемочного маршрута; 2 - маркированные опорные точки

Положение оси маршрута, в зависимости от направления горных работ, проектируют:

симметрично относительно бортов карьера при двустороннем развитии горных работ;

со смещением маршрута в направлении развития горных работ, с учетом ожидаемого подвигания верхнего уступа рабочего борта при одностороннем развитии горных работ.

Если одного маршрута для съемки недостаточно, проектируют параллельные перекрывающиеся маршруты (рис. 1, а) или маршруты по схеме, приведенной на рис. 1, б. В особых случаях, например по условиям безопасности полетов, направление маршрутов проектируют перпендикулярно к протяженности карьера. При съемке складов полезных ископаемых следует стремиться к тому, чтобы изображение склада поместилось на одной стереопаре; во многих случаях это достигается при направлении маршрута, перпендикулярном к протяженности склада.

Оси аэросъемочных маршрутов проводят на маркшейдерских планах карьеров. Намечают входные и выходные ориентиры, в качестве которых могут служить четкие контурные точки местности. Если таковые отсутствуют, то положения осей съемочных маршрутов отмечают на местности специально замаркированными точками. На осях маршрутов намечают точки начала и конца маршрутной съемки. Продольное перекрытие снимков в маршруте проектируют 60 или 80 % относительно верхнего горизонта карьера.

При съемке параллельными маршрутами поперечное перекрытие проектируют не менее 20 %.

Съемочное обоснование проектируют из расчета, чтобы каждая стереопара при 60%-ном продольном перекрытии была обеспечена, по крайней мере, четырьмя планово-высотными опорными точками, расположенными в ее углах, и дополнительной высотой опорной точкой на дне карьера при его глубине более 200 м.

Опорные точки располагают в местах, где обеспечивается их устойчивость и долговременная сохранность.

Для определения положения маркируемых опорных пунктов проводят аэрофотосъемку карьера при выбранных ранее параметрах с продольным перекрытием 80 %. Съемочные маршруты прокладывают по запроектированным осям. Начало маршрутной съемки совмещают с проектной точкой.

На полученных аэроснимках намечают места положения маркируемых опорных точек. Их располагают на перпендикулярах к оси съемочного маршрута, восставленных из главных точек снимков, на расстоянии 15 - 20 мм от края снимка.

Проект оформляют на фотосхеме. На нее наносят границы участка съемки, оси маршрутов, подлежащие маркированию пункты съемочной сети и ориентиры на осях аэросъемочных маршрутов. На осях съемочных маршрутов отмечают также входные и выходные ориентиры и точки начала съемки.

Технологию камеральной обработки аэрофотоснимков выбирают в зависимости от задачи съемки, объема работ, технической оснащенности подразделения, сроков составления (пополнения) планов карьера. При этом следует иметь в виду, что три разовой съемке карьера основное время занимает отображение на плане контуров и рельефа местности, а при пополнительной съемке, особенно за короткий период, основное время затрачивается на построение и ориентирование фотограмметрической модели.

_____________________

Приложение 7

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Определение координат пункта обратной геодезической засечкой

1. Расчет погрешности положения пункта,

определяемого обратной засечкой

Задачей расчета является выбор исходных пунктов для обратной засечки. Для расчета используют сводный план карьера в наиболее мелком масштабе, например 1:5000. На плане отмечают предполагаемое положение определяемого пункта Р и проводят направления на исходные пункты, видимые с определяемого (рис. 1). Из возможных вариантов обратных засечек выбирают те, у которых сумма углов φ + ψ отличается от 0° или 180° не менее чем на 30° (рис. 2).

Рисунок 1. Варианты обратной

геодезической засечки (длины

линий даны в км)

Рисунок 2. К расчету погрешности положения пункта, определяемого обратной геодезической засечкой

По каждому варианту засечки предрассчитывают среднюю квадратическую погрешность положения определяемого пункта (м):

,

где mβ - средняя квадратическая погрешность измерения углов β1 и β2 ; L - длина соответствующих сторон, км.

Углы φ и ψ измеряют на плане с округлением до 1°; длины сторон L - до 0,1 км. Значение sin (φ + ψ) округляют до второй значащей цифры.

Вычисления можно выполнять с помощью логарифмической линейки.

Для определения пункта Р выбирают два варианта засечки, для которых погрешности m Р не превышают 0,3 мм на плане.

2. Пример оценки вариантов обратной геодезической засечки

Для схемы, приведенной на рисунке 1, можно составить четыре варианта засечки (таблице 1): I - на пункты 1, 2, 3; II - на пункты 2, 3, 4; III - на пункты 1, 2, 4;

Таблица 1

Измеряемые величины

Варианты

I

II

III

IV

1,2,3

2,3,4

1,2,4

1,3,4

Расстояние от определяемого до исходного пункта,

км:

левого

0,9

1,4

0,9

0,9

среднего

1,4

1,3

1,4

1,3

правого

1,3

2,5

2,5

2,5

Расстояние между исходными пунктами км:

левым и средним

1,1

0,8

1,1

1,6

средним и правым

0,8

1,3

2,0

1,3

Углы φ

89°

68°

89°

59°

ψ

79°

17°

35°

17°

sin (φ + ψ)

0,21

1,0

0,72

0,97

IV - на пункты 1, 3, 4. Данные для расчета приведены в таблице, средняя квадратическая погрешность измерения углов 15".

;

;

.

Для определения координат пункта целесообразно использовать третий и четвертый варианты засечки.

3. Пример решения обратной засечки

Исходные данные:

хв =662,36 м; ув = 1936,94 м; а=1012,13 м;

b=1035,69 м; α ВА =0° 16' 22"; α вс =271°21'44";

γ=88°54'38"; β =74°41'30"; α =79°58'50".

Решение:

ε1 = 180°-; ε2 = 58,2084°

η = arctg; η = 43,7465°

ε2 = arctg [tg (ε1 ) ctg (45°+ η)]; ε2 =2,0218°;

φ = ε1 + ε2 ; φ = 60,2302°;

ψ = ε1 – ε2 ; ψ = 58,1866°;

d= d =892, 163 м;

αВР = αВС – φ – β180°; αВР =320,4838°;

αВР = αВА + φ + α180°;

χ РВ + d cos αВР . χ Р =1350,62 м;

у Р = у В + d sin α ВР ; у Р =1369,26 м.

Приложение 8

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Поправки за кривизну земли и рефракцию

Поправки за кривизну Земли и рефракцию учитывают при одностороннем определении превышений тригонометрическим нивелированием. Поправку находят, пользуясь приведенной ниже таблицей, и вводят со знаком «плюс» в превышение, определенное с пункта, на котором измерен вертикальный угол.

Величины суммарных поправок в превышения за кривизну Земли и рефракцию (м) определены по формуле

ƒ = 0,42 d2 ⁄ R,

где d - горизонтальное проложение расстояния между пунктами, м; R - радиус Земли, равный 6,37·106 м.

При значительных углах наклона и больших расстояниях между пунктами поправки в превышения за кривизну Земли и рефракцию вычисляют по формуле

f ′= f ⁄ cos2 α,

где α - угол наклона линии визирования.

Таблица 1

Поправки за кривизну Земли и рефракцию f, м

d

f

d

f

d

f

d

f

d

f

270

1070

1480

1810

2040

0,01

0,08

0,15

0,22

0,28

480

1130

1530

1850

2080

0,02

0,09

0,16

0,23

0,29

620

1200

1580

1890

2120

0,03

0,10

0,17

0,24

0,30

730

1260

1630

1930

2150

0,04

0,11

0,18

0,25

0,31

830

1300

1680

1970

2190

0,05

0,12

0,19

0,26

0,32

910

1380

1720

2000

2220

0,06

0,13

0,20

0,27

0,33

990

1450

1760

2040

2250

0,07

0,14

0,21

1070

1480

1810

_____________________

Приложение 9

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Автоматизированная обработка материалов

аэрофотосъемки

Технология обработки материалов аэрофотосъемки карьеров и складов полезных ископаемых с вычислением на объем горной массы и вычерчиванием плана объекта съемки на графопостроителе включают следующие основные этапы работ: построение модели местности на универсальном фотограмметрическом приборе; геодезическое ориентирование модели местности; составление плана объекта съемки с одновременной регистрацией фотограмметрических координат пикетов на машинном носителе информации; вычерчивание плана объекта съемки на графопостроителе; вычисление объема горной массы.

Для геодезического ориентирования фотограмметрической модели на ПК вычисляют значения элементов ориентирования и соответствующие им установочные показания счетчиков (шкал) прибора.

Исходными данными для решения задачи геодезического ориентирования являются: масштаб фотограмметрической модели и значение фокусного расстояния f аэрофотокамеры; значения базисных составляющих b'х , b'у , b 'z и углов наклона камер прибора φ'л , ω'л , φ'п , ωп , полученные после выполнения взаимного ориентирования снимков; значения геодезических координат опорных точек ХГ , Уг , Zr ; измеренные значения фотограмметрических координат опорных точек Хф , Уф , Zф , регистрируемые на машинном носителе информации в процессе измерений.

1. Пример аналитической обработки материалов аэрофотосъемки

склада полезных ископаемых

Исходные данные: прибор № 5; стереопара 325 - 326; масштаб модели 1:2000.

Установочные данные

bx ´ by ´ bz ´ φл ´ ωл´ φп ´ ωп´ f

149.68 19.49 19.61 100,00 100, 00 99,75 98,97 99, 40

Геодезические координаты опорных точек

№ точки Х Y Z

17 42531,08 50465,50 111,12

12c 43530,27 50771,21 200,63

3c 43237,27 51261,89 209,43

29 42544,62 50935,82 129,56

16 111,02

5 118,09

Измеренные фотограмметические координаты опорных точек

№ точки Х Y Z

17 1635,46 0891,31 8367,32

12c 1654,27 1521,07 8407,36

3c 1985,37 8437,66 8437,76

29 1906,35 0974,11 8378,30

16 1597,51 0884,71 8367,28

5 1548,77 0918,09 8370,62

Элементы геодезического ориентирования модели местности вычисляются под условием минимума суммы квадратов расхождений геодезических координат опорных точек Хг Уг , Zг и преобразованных фотограмметрических координат этих же точек X1 ', Уг ', Zг ' .

Для контроля геодезического ориентирования модели на ПК вычисляют и выдаются на печать линейные невязки в координатах опорных точек:

Wхг '-Хг

Wy = Yг '-Yг

Wz =Zг '-Zг

В данном примере

№ точки Wx WY WZ

17 0,02 -0,01 -0,18

12c 0,03 -0,04 0,00

3c -0,06 -0,01 -0,02

29 0,01 0,04 0,07

16 -0,03

5 0,15

Если невязки координат на какой-либо опорной точке не удовлетворяют установленным требованиям, то соответствующие измерения бракуются.

По полученным элементам геодезического ориентирования модели вычисляются исправленные установочные значения отсчётов базисных составляющих bx , by , bz фокусных расстояний fл , fп и углов наклона φл , ωл , φп , ωп камер прибора:

bx , by , bz

148,35 19,54 18,77

fл φл φл

99,49 99,63 101,43

fл φп φп

99,49 99,38 100,40

После установки на счётчиках прибора соответствующих отсчётов проверяют геодезическое ориентирование модели, для чего вводят в ПК вновь измеренные значения фотограмметрических координат опорных точек, повторяют вычисления и, если необходимо, уточняют установочные показания счётчиков прибора.

Исходные данные для вычисления объёмов с помощью ПК регистрируются на машинном носителе информации при составлении плана поверхности склада на универсальном фотограмметрическом приборе. Эти данные подготавливают в виде числовых массивов, состоящих из координат точек контура склада и точек, расположенных на структурных линиях и заполняющих пикетов поверхности склада.

Контур склада

№ точки Х Y Z

1 1659,84 1516,89 8362,14

2 1660,71 1518,89 8361,99

………………………………………………….

32 1662,19 1514,55 8365,78

33 1659,84 1517,89 8162,14

Структурные линии

массив 1

№ точки Х Y Z

1 1661,77 1516,84 8362,88

2 1664,32 1517,57 8363,24

3 1667,38 1518,21 8363,73

массив 2

№ точки Х Y Z

1 1678,01 1521,24 8364,53

2 1677,01 1522,74 8364,31

………………………………………………….

8 1677,16 1518,79 8364,55

9 1678,01 1521,24 8364,53

массив 3

№ точки Х Y Z

1 1704,36 1524,79 8364,26

2 1700,31 1524,55 8364,81

3 1701,26 1523,74 8364,02

………………………………………………….

13 1702,23 1523,76 8364,02

14 1704,36 1521,74 8364,16

Заполняющие пикеты

№ точки Х Y Z

1 1697,20 1523,09 8364,73

2 1696,53 1519,66 8364,75

………………………………………………….

7 1688,03 1532,10 8364,60

8 1686,66 1518,81 8364,58

Подготовленные указанным образом фотограмметрические координаты вводятся в ПК и перевычисляются в геодезическую систему координат.

Координаты точек основания склада снимают с топографического плана его поверхности и вводят в ПК вместе с массивом координат точек структурных линий (если они выделяются на поверхности основания) и заполняющих пикетов.

Заполняющие пикеты основания поверхности склада

№ точки Х Y Z

1 43369,05 50806,99 201,02

2 43372,09 50779,58 201,02

3 43371,06 50698,76 200,99

………………………………………………….

16 43339,84 50787,00 200,13

17 43331,86 50757,36 200,16

Геодезические координаты точек поверхности и основания склада являются исходной информацией для определения объёма способами, указанными в приложении 10 настоящей Инструкции.

При подсчёте на ПК объёма склада по способу трёхгранных призм алгоритмом предусматривается формирование их оснований для верхней и нижней поверхностей склада так, чтобы при наличии структурных линий отрезки этих линий совмещались со сторонами оснований призм. Число призм N для каждой поверхности контролируется при счёте и должно быть равным:

N=Nk +2(Nc +N3 -1),

где Nк - число точек контура; Nc - число точек на структурных линиях; N3 - число заполняющих пикетов. Объём склада вычисляется как разность суммарных объёмов трёхгранных призм, построенных независимо для верхней и нижней поверхностей в контуре склада.

Один из выходных документов, вычерченных на графопостроителе, представлен на рис. 1.

_____________________

. Рис. 1.План поверхности склада в изолиниях: 1 – линия контура; 2 – структурная линия; 3 – изолиния; 4 – пикет с высотной отметкой.

Приложение 10

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Выбор базисов фотографирования и расчет их длины

при наземной стереофотограмметрической съемке

Базисы фотографирования размещают выше снимаемых уступов или, в крайнем случае, на равной высоте с ними, с учетом обеспечения достаточного перекрытия смежных стереопар и минимальных «мертвых» зон. При долговременном использовании базисных точек над ними устанавливают постоянные столики.

Длину базиса фотографирования (м) рассчитывают по формулам:

;

если выполняется пополнительная съемка для подсчета объема извлеченной горной массы:

;

если выполняется топографическая съемка карьера.

Рисунок 1. К расчету длины базиса при наземной стереофотограмметрической съемке:

а - нормальный вид съемки, линия бровки уступа перпендикулярна к оси Уф, б - нормальный вид съемки, линия бровки уступа расположена под углом к оси Уф-; в - равноотклоненный вид съемки

В формулах приняты обозначения:

уД - отстояние дальней границы участка обработки на стереопаре, м; f - фокусное расстояние съемочной камеры, мм; d - ширина экскаваторной заходки, м; М - знаменатель масштаба составляемого плана; К и t - коэффициенты, определяемые по формулам

К=sin α /cos β; t =cos φ- 0,3sin,

где φ - угол скоса; α - угол между направлением проектирующего луча и обобщенным направлением бровки уступа на дальнем плане; β - угол между направлениями проектирующего луча и оси Уф (рисунок 1).

При определении длины базиса принимают расчетное значение коэффициента К, но не менее 0,5.

Для расчета длины базиса на план горных выработок наносят проектное положение левой точки фотографирования S1 (рисунок 1), прочерчивают направление базиса, наносят ось Уф и проектирующий луч (S1 A), пересекающий бровку на дальнем плане. Положение верхней бровки дальнего уступа обобщают. Измеряют углы α, β, отстояние Уд и вычисляют значение К.

Примеры расчета длины базиса фотографирования при съемке карьеров приведены ниже.

1. Пополнительная съемка карьера.

1. Нормальный вид съемки.

1). Линия бровки дальнего уступа перпендикулярна к направлению, оси

уф ( рисунок 3,а). Исходные данные для расчета: уд =2000 м, ƒ =190 мм, φ = 0, d=20 м, t = 1, R =1

.

2). Линия бровки расположена под углом к оси уф , отличным от 90°; (рисунок 3 б). Отстояние определяется как расстояние по оси уф от базисной точки до проекции на эту ось точки А. Исходные данные для расчета: уд уд уд уд =2000 м, ƒ =190 мм, φ = 0, d=20 м, α =20°, β =25°, t = 1, R =0,38 (принимают R = 0,5), тогда В=105 м.

2. Равноотклоненный вид.

Отстояние уд до наиболее отдаленной точки А находят как расстояние по оси уф от базисной точки до проекции на эту ось точки А ( рисунок З.в). Исходные данные для расчета:

уд =2000 м, ƒ =190 мм, φ = 31,5°, d =20 м, α =35°, β =22°,

t =0,7, R =0,61, тогда В =183 м.

2. Топографическая съемка карьера.

3. Нормальный вид съемки.

Отстояние уд определяется как расстояние по оси уф от базисной точки до проекции на эту ось наиболее удаленной точки стереопары. Исходные данные для расчета: уд =2000 м, ƒ =190 мм, М=2000, t =1.

_______________________

Приложение 11

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал тахеометрической съемки

Место съемки площадка уступа гор.190 м Дата

Инструмент Исполнитель

Точки визирование

Отсчет по дальномеру

Отсчет по горизонтальному кругу

Отсчет по вертикаль

ному кругу

Угол наклона

Горизонтальное проложение d, м

Превышение , м, h=dtgb+ i–v

Высоты точек, м

Примечание и эскизы

Станция п. VI

190,30

МГ=90 00

К=100

С=0,0

V=1,52 м

I=1,52 м

X

0° 00′

1

35,1

217 15

90° 28

–0°28′

35,1

–0,28

190,02

2

9,8

269 03

91 10

–1 10

9,8

–0,20

190,10

3

28,1

325 51

89 27

+0 33

28,1

+0,27

190,57

4

51,0

330 01

89 39

+0 21

51,0

+0,31

190,61

5

75,5

348 20

89 26

+0 34

75,5

+0,75

191,05

6

81,7

344 52

79 28

+10 32

79,0

+14,68

204,98

7

59,9

325 11

75 23

+14 37

56,1

+14,63

204,93

8

36,7

316 15

65 03

+24 57

30,2

+14,05

204,35

9

28,0

273 15

52 05

+37 55

17,4

+13,55

203,85

10

28,2

261 41

55 59

+34 01

19,4

+13,09

203,39

11

38,8

230 33

69 22

+20 38

34,0

+12,80

203,10

X

0° 01′


Приложение 12

к Методическим рекомендациям по

производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Способы определения объемов выемки горной массы

Способ

определения объемов

Формулы подсчета

Наименование параметров

Рисунки

Область применение

Вертикальные сечения:

а) параллельные

При Si , Si ,+1, отличающихся не более чем на 40%

При Si , Si ,+1, отличающихся не более чем на 40%

.

Для крайних блоков

Vi - Объем между смежными сечениями

S – площадь сечения

а –расстояние между сечениями

α – угол между сечениями

Ус – ордината центра тяжести сечения

Определение объемов заходок и выемочных блоков с вытянутыми и примерно параллельными контурами

б) непараллельные

На значительных по объему криволинейных участках заходок и выемочных блоков

Горизонтальные

сечения

При Si, Si+1, отличающихся более чем на 40%

при Si , SI +1 , отличающихся более чем на 40 %

V– объем между смежными сечениями

S–площадь сечения

h – высота сечения

Определение объемов при изображении рельефа горизонталями

Трехгранная призмы

Значения v bi и v н j определяются по формуле

Основанием каждой призмы служит треугольник, в котором относительно исходной стороны АВ выбирают пикетную точку Сi под условием у0 =мах (уо i ),

где уо i – ордината центра описанной окружности треугольника АВСi

Vв, Vн - объемы трехгранных призм, построенных независимо для верхней и нижней поверхности тела в границах выемки

N, R- число призм, сформированных на верхней и нижней поверхностях

S-площадь основания призмы

za +zB +zc - высотные отметки вершин призмы

АВ - отрезок контура или сторона простроенного треугольника


Определение объемов при изображении рельефа в проекции с числовыми отметками

Объемная палетка

S-площадь прямоугольника

h- высота вынимаемого слоя

n-число точек в границах выемки


Определение объемов при изображении поверхности в числовых отметках по прямоугольной сетке или при равнинном рельефе, изображенном в горизонталях

____________________________


Приложение 13

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Оптимальные размеры сторон прямоугольной сетки

для нивелирования площади

При выборе оптимальных размеров сторон сетки различают две группы россыпей. Первая группа россыпей характеризуется плавными формами рельефа земной поверхности и поверхности плотика, выдержанной мощностью залежи, однородным литологическим составом пород и равномерным оттаиванием их во время разработки россыпи, что обусловливает выемку залежи слоями приблизительно одинаковой мощности; вторая - наличием микроформ рельефа земной поверхности и плотика, неравномерной мощностью залежи и неодинаковым составом пород, наличием таликовых участков, препятствующих равномерной выемке залежи. К этой же группе относят россыпи зимнего вскрытия с рыхлением залежи взрывании.

Для выбора оптимальных размеров сетки поступают следующим образом:

определяют группу россыпи; по проектным данным вычисляют величину показателя

где V - объем вскрыши (промывки) за месяц, м3 ; S - площадь разработки, м2 ; по величине К в таблице 1 находят ближайшее его меньшее значение и принимают соответствующий размер сторон сетки.

Таблица 1

Показатель К, м2

Размеры сторон сетки, м

Показатель К, м2

Размеры сторон сетки, м

Первая группа россыпей

Вторая группа россыпей

40

100

160

400

600

10х10

20х10

20х20

40х20

40х40

40

80

120

250

400

5х5

10х5

10х10

20х10

20х20

Пример. Россыпи первой группы, площадь полигона S = 40 тыс. м2 , среднемесячный объем вскрыши и промывки V = 35 тыс. м3 , отсюда

К= 35000= 175 м2

Ближайшее меньшее значение показателя К составляет 160, следовательно, оптимальный размер сторон сетки следует принять 20х20 м.

_____________________

Приложение 14

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Определение средних расстояний транспортировки горной

массы при бульдозерно-скреперном

способе разработки

Среднее расстояние транспортировки определяют по результатам съемки горных выработок и отвалов как расстояние от центра тяжести объёма, соответствующего выработанному за отчетный период пространству, до места разгрузки. Если угол наклона бульдозерного пути более 3°, то определяют величину подъёма или спуска (м).

При выемке залежи с разносом бортов по характерным профильным линиям определяют отдельно среднее расстояние перемещения горной массы в пределах: полигона и отвала. При выемке залежи с выездными траншеями определяют среднее расстояние транспортировки в пределах полигона d1 и d2 и расстояния от начала выездных траншей до центров разгрузки на отвале (точки P1 и Р2 , рис. 1).

При добыче песков определяют среднее расстояние до бункера промывного прибора. Среднее взвешенное расстояние транспортировки в пределах полигона определяют, пользуясь копией плана горных выработок, изготовленной для подсчёта объёмов. С помощью прозрачной палетки или линий, прочерченных на плане, полигон разбивают на полосы равных расстояний транспортировки шириной до 20 м. При выемке залежи с разносом бортов для определения расстояния транспортировки пользуются квадратной палеткой (рис. 2), совмещая одну из ее сторон с границей полигона, примыкающей к отвалу. При выемке залежи с выездными траншеями для этих целей применяют круговую палетку (рис. 3), центр которой совмещают с началом выездной траншеи или приемным бункером.

Рис. 1. Отвалы: f - укладка наклонными слоями; б - укладка горизонтальными слоями; I – слой, насыпанный в начальный период; II - слой, насыпанный в последующий период; I -граница полигона

Рис. 2. К определению расстояния транспортировки прямоугольной палеткой: 1 - граница полигона; 2 - граница отвала; 3 - положение забоя в начале и конце отчетного периода; 4 - прямоугольная сетка для нивелирования площади (цифрами указана мощность слоя); 5 - прямоугольная палетка IV - полосы палетки)

Рис. 21. Круговая палетка: I - V - кольца палетки

Среднее расстояние транспортировки вычисляют по формуле:

,

где ∑hi - сумма мощностей вынутого слоя для полосы или кольца палетки с номером i ; di - расстояние от середины полосы или кольца до границы полигона или до приемного бункера; п- число полос или колец.

Для определения расстояний транспортировки в пределах отвала и определения высоты подъема бульдозерного пути находят центры Р разгрузки горной массы за отчетный период.

Подсчет средних расстояний транспортировки

Полоса или кольцо палетки

Сумма мощностей в полосе или кольце

∑hi , м

Среднее расстояние полосы или кольца

di , м

di ∑hi

I

II

III

IV

V

8,2

16,7

25,9

33,5

17,3

10

30

50

70

90

82

501

1295

2345

1557

∑hi =101,6 по данным подсчетам объемов

∑(∑hi )=101,6

dcp =57 м

∑(di ∑hi )=5780

При укладке горной массы наклонными слоями в начальный период (рис. 19,а) центр разгрузки Р1 находят из условия АР1 = 2/3АВ. Впоследствии точку Р2 находят из условия равенства площадей: пл. BP2 ML = пл. P2 CNM.

При укладке горной массы горизонтальными слоями (рис. 1, б) центры разгрузки Р1 Р2 находят как центры тяжести профильных сечений участков отвала ABLK, BCNL, насыпанных за отчетный период.

Среднее расстояние транспортировки в пределах отвала и выездных траншей по всему полигону определяют как среднее взвешенное из расстояний, определяемых по отдельным профильным сечениям, где в качестве весов принимают объемы горной массы, относящиеся к каждому из профильных сечений.

Общее расстояние транспортировки определяют как сумму горизонтальных расстояний в пределах полигона и в пределах отвала. Общий подъем определяют как среднюю высоту разгрузки над средней высотной отметкой поверхности полигона за отчетный период.

________________________

Приложение 15

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Краткие указания к обработке снимков и составлению планов при наземной стереофотограмметрической съемке россыпей

При выполнении наземной стереофотограмметрической съемки, для составления планов горных выработок и подсчета объемов торфов и песков каждую стереопару обеспечивают тремя опорными точками, определяют координаты левой точки базиса съемки и измеряют его длину. Опорные точки закрепляют в местах, где они могут сохраняться до конца промывочного сезона или, по крайней мере, до следующей съемки. Координаты опорных и базисных точек определяют геодезическим путем, в соответствии с требованиями пунктов 124-125. Длину базиса рассчитывают по формуле, приведенной в приложении 9 для топографической съемки карьера.

Особенностью подсчета объемов извлеченной горной массы при малой мощности вынимаемого слоя является требование высокой точности определения мощности. С этой целью рекомендуется следующий порядок работ.

Между стандартно-расположенными опорными точками на местности закрепляют 3 - 4 вспомогательные точки при отстояниях до 400 м и 6 - 8 при отстояниях от 400 до 800 м.

После корректирования модели, построенной по материалам съемки, выполненной в начале отчетного периода, фотограмметрически определяют высоты всех марок на опорных и вспомогательных точках, для чего три-четыре раза совмещают измерительную марку прибора с верхним срезом марки каждой точки. Для каждой точки вычисляют среднее значение высоты Hi , выписывают его на план или в журнал и вычисляют значение условного горизонта Hо по формуле:

,

где n - число опорных и вспомогательных точек.

Затем определяют высоты пикетов по вершинам прямоугольной сетки или по профильным линиям, предварительно построенным на плане. Высоты опорных и вспомогательных точек округляют до сантиметров, пикетов - до дециметров.

По стереопаре, снятой с того же базиса, в конце отчетного периода определяют значение условного горизонта Hо1 и вычисляют поправку в условный горизонт δН = Но - Но 1 .

Левую измерительную марку обрабатывающего прибора совмещают с крестом или горизонтальным штрихом на опорном стекле снимкодержателя, со счетчика высот снимают отсчет Н и затем, вращая ножной диск, устанавливают отсчет Н1 = Н + δН. Сход измерительной марки по высоте относительно наблюдаемой точки устраняют левым компенсатором смещения объектива, правым компенсатором устраняют поперечный параллакс, после чего измеряют высоты пикетов в тех же местах, где они определялись по снимкам в начале отчетного периода.

Дальнейшую работу по составлению плана горных выработок и подсчет объемов производят по обычной методике.

_____________________

Приложение 16

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Рекомендуемые конструкции центров, пунктов и реперов подземной маркшейдерской опорной и съемочной сетей

1. Постоянные пункты.

1) Центр пункта, закладываемый в подошве выработки, представляет собой металлический штырь диаметром 25 - 30 мм и длиной от 200 до 700 мм, зазубренный или загнутый в нижней части в виде крючка, бетонируемый в подошве выработки. Длину штыря выбирают в зависимости от устойчивости пород подошвы выработки. В головке штыря высверливают отверстие, наносят керн или крестообразную насечку, фиксирующую центр пункта. Для большей сохранности центра рекомендуется в головку запрессовывать медную пробку диаметром 5 - 10 мм и на ней насекать центр. Центр, закладываемый в подошве выработки, показан на рис.1.


Рис. 1. Центр пункта (репер) в подошве выработки: 1- металлический штырь; 2 – бетон

Рис. 2. Центры пунктов в кровле выработки: 1 - металлический стержень; 2 - бетон; 3 - медная или свинцовая пробка; 4 - деревянная пробка

2) Центр, закладываемый в кровле выработки, фиксируется прорезью или отверстием, просверленным в нижней части металлического стержня или в запрессованной в него медной (свинцовой) пробке; стержень бетонируют или забивают в деревянную пробку или крепь (рис. 2).

3) Центр, закладываемый в боках выработки, представлен на рис. 3. Штангу 1 надевают на шестигранный металлический штырь 2, забетонированный в боку выработки. Для фиксации штанги в определенном положении на конце ее имеются две вставки 3 с шестигранными отверстиями и ограничительная шпилька 4.

4) В сложных горно-геологических условиях наиболее устойчивой конструкцией постоянного пункта является анкер распорного типа длиной 0,6 - 1,5 м.


Рис. 3. Центр контура в боках выработки

Рис. 4. Анкеры распорного типа для закрепления маркшейдерских пунктов: 1 - анкер; 2 - кондуктор; 3 - зона упрочненных пород.

При этом в крепких трещиноватых породах центры анкерного типа не должны контактировать с нарушенной приконтурной зоной выработки, для чего устья скважин следует оборудовать кондуктором из трубы (рис. 4, а). В слабых и мелкослоистых породах более устойчивы центры, связанные с предварительно упрочненным массивом вмещающих пород по всей длине анкера (рис. 4, б).

5) Для закрепления центров в обводненных породах употребляют бетон состава: одна часть - быстросхватывающегося цемента, одна часть - песка и одна часть - щебенки.

Центры в кровле закрепляют с помощью цементного раствора, на одну часть цемента берут две части сухого песка, воды добавляют не более 0,7 части.

Время затвердевания, при котором обеспечивается 50 %-ная прочность, для цементного раствора составляет двое суток, а для бетона - двое-трое суток. При применении быстросхватывающегося цемента бетон или цементный раствор приобретает 50 %-ная прочность через 3 ч.

В неустойчивых породах закрепление центров в шпурах целесообразно выполнять с помощью быстротвердеющих полиэфирных, эпоксидных или мочевиноформальдегидных смол. Подачу упрочняющих составов в шпур осуществляют или в патронах, которые разрушаются в шпуре стержнем маркшейдерского центра, или нагнетанием с помощью насоса.

6) Центры постоянных знаков устойчивы против коррозии. Диаметр отверстия керна или ширина прорези центров не более 2 мм.

7) Эскизы закрепления постоянных пунктов заносят в журнал вычислений координат.

2. Временные пункты.

Центры временных пунктов, изображенные на рис.5, предназначены для выработок с различной крепью: деревянной (рис. 5, а), металлической или анкерной (рис. 5, б) и металлической арочной (рис. 5, в).

При проложении полигонометрических ходов с применением консолей или трехштативной системы временные пункты закрепляют по мере необходимости.

3. Маркировка пунктов.

Постоянные и временные пункты подземных сетей имеют цифровую нумерацию. Порядок маркировки пунктов определяет главный маркшейдер горного предприятия.

Повторение номеров в одной и той же выработке не допускается.

Рис. 5. Центры временных пунктов: 1- элементы металлической крепи; 2 - деревянный или металлический клин; 3 - металлический уголок; 4 - заусенцы, выбитые зубилом; 5 - крючок из медной проволоки

При маркировке постоянного пункта, имеющего высотную отметку, или репера, кроме их номеров должны быть указаны буквы Рп или Рк , обозначающие, соответственно, расположение пункта в почве или кровле выработки.

Постоянные и временные пункты, которые оказались нарушенными и, в которых отпала необходимость (например, створные пункты), подлежат ликвидации вместе с их марками.

_______________________

Приложение 17

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Требования к проекту построения подземной маркшейдерской опорной сети

Основные положения

Построение и реконструкцию подземных опорных сетей осуществляют по проектам, составленным с учетом перспективных планов развития горных работ. При составлении проекта устанавливают принципиальную схему опорной сети, которая должна служить геометрической основой развития съемочной сети и съемок горных выработок. В соответствии с пунктом 133 средняя квадратическая погрешность положения наиболее удаленных пунктов опорной сети относительно исходных пунктов не должна превышать 0,4 мм на плане, что составляет 0,4 и 0,8 м для планов горных выработок масштабов соответственно 1:1000 и 1:2000.

Реконструкцию подземной опорной сети выполняют при значительном смещении или утрате пунктов, необходимых для дальнейшего проложения ходов; снижении точности сети с увеличением ее протяженности; необходимости увязки сетей разных горизонтов или шахт; при появлении новых связей с опорной сетью на земной поверхности.

В проекте должны быть изложены основные вопросы построения сети:

1. Характеристика пунктов и сторон маркшейдерской геодезической опорной сети, используемых для определения координат и высот подходных пунктов, определения поправки гирокомпаса. При необходимости сгущения опорной сети определяют объемы и сроки выполнения работ.

2. Сведения о существующей подземной опорной сети и возможности использования ранее проложенных полигонометрических ходов, которые по точности измерений и сохранности пунктов могут быть включены в проектируемую сеть.

3. Схема построения проектируемой сети.

4. Места и способы дополнительного центрирования и ориентирования сети.

5. Расчет точности положения удаленных пунктов подземной опорной сети.

6. Приборы и оборудование для построения сети.

7. Методика гироскопического ориентирования, измерений углов и линий. В случае если сеть реконструируют с целью проведения выработок встречными забоями, в проекте приводят расчет точности угловых и линейных измерений, определяют методику выполнения работ и выбирают соответствующие инструменты.

8. Порядок уравнивания подземной опорной сети, применение ПК для обработки измерений.

9. Календарный план выполнения работ с указанием объемов по видам и исполнителям (шахта, подрядная организация, специализированная группа).

10. Меры безопасности при выполнении работ. В графическую часть проекта включают:

1). План опорной сети на земной поверхности (масштабы 1:2000-1:10 000) с нанесенной схемой примыкания к точкам центрирования и указанием стороны для определения поправки гирокомпаса.

2). Планы горных выработок, на которые наносят:

технические границы шахты;

существующие и проектируемые капитальные и подготовительные горные выработки;

существующие исходные пункты опорной сети, места дополнительного ориентирования и центрирования;

схему существующей опорной сети и проектируемые ходы;

сохранившиеся постоянные пункты (с указанием номера) и проектируемые группы постоянных пунктов;

существующие и проектируемые гиростороны.

3). Схему реконструируемой сети для выполнения уравнивания, составленную в соответствии с указаниями к программе вычислений на ПК.

При составлении проекта расчет точности положения удаленных пунктов выполняют на ПК с учетом существующих и проектируемых гиросторон, а также точек дополнительного центрирования сети. Число гиросторон и размещение их в сети выбрано правильно, если предвычисленная точность положения пунктов соответствует требованиям пункта 133.

Для несложных схем построения сетей может выполняться только расчет средних квадратическнх погрешностей положения удаленных пунктов магистральных ходов относительно ближайших точек центрирования. В ходе произвольной формы, разделенном гиросторонами на секции (рис, 9)

, (1)

где МР - средняя квадратическая погрешность положения последнего Р-го пункта хода;

Рис. 1. Схема полигонометрического хода, разделенного на секции гиросторонами

тβ - средняя квадратическая погрешность измерения углов; таг - средняя квадратическая погрешность определения дирекционных углов гиросторон; μ, λ - коэффициенты случайного и систематического влияния при линейных измерениях; п - число сторон хода; r - число секций хода; t - число углов в секции; DO 1 ; DO 2 DOr , i расстояния, определяемые в каждой секции от ее центра тяжести до 1-го пункта секции; R, - расстояние от 1-го пункта висячего хода, опирающегося на гиросторону, до последнего пункта Р; Doi , Oi +1 - расстояние между центрами тяжести смежных секций; D1, O 1 - расстояние от первого пункта хода до центра тяжести первой секции; Dor p - расстояние от центра тяжести последней секции до последнего пункта Р; s - длина стороны; L - длина замыкающей хода.

Для полигонометрических ходов, близких к вытянутым, необходимое число гиросторон может быть определено по табл. 1, в зависимости от протяженности ходов и средней длины сторон. Таблица 1 рассчитана по формуле (1) для вытянутых ходов, разделенных гиросторонами на г+1 участков одинаковой длины, из которых первые г участков - секции между гиросторонами, а последний участок - висячий ход, опирающийся на гиросторону. Для полигонометрических ходов при расчетах принимались значения:

mar = 30"; mβ = 20"; μ = 0.001м1/2 ; λ=0000005

Пример предвычисления погрешности положения конечной точки полигонометрического хода, разделенного на секции гиросторонами ( рис. 1).

Полигонометрический ход характеризуется данными:

; ;

; ;

Таблица 1

Допустимая длина полигонометрических ходов с гиросторонами, км

Средняя длина стороны, м

Число гиросторон

30

40

50

60

80

100

150

200

Масштаб 1:2000

1,7

3,1

4,2

5,2

6,0

6,7

7,3

7,9

8,4

8,9

1,9

3,3

4,5

5,5

6,4

7,1

7,8

8,3

8,8

9,3

2,0

3,5

4,8

5,8

6,6

7,4

8,0

8,6

9,1

9,5

2,1

3,7

4,9

5,9

6,8

7,6

8,3

8,8

9,3

9,7

2,3

3,9

5,2

6,3

7,2

7,9

8,6

9,1

9,6

10,0

2,4

4,1

5,4

6,5

7,4

8,1

8,8

9,3

9,8

10,2

2,7

4,3

5,8

6,9

7,8

8,5

9,1

9,6

10,0

10,5

2,8

4,6

6,0

7,0

8,0

8,6

9,2

9,8

10,2

10,6

1

2

3

4

5

6

7

8

9

10

Масштаб 1:1000

1,1

1,8

2,5

3,0

3,5

3,8

4,1

4,4

4,7

4,9

1,2

2,0

2,6

3,1

3,6

4,0

4,3

4,6

4,8

5,0

1,2

2,0

2,7

3,2

3,7

4,1

4,4

4,7

4,9

5,1

1,3

2,1

2,8

3,4

3,8

4,2

4,5

4,7

5,0

5,2

1,4

2,2

3,0

3,5

3,9

4,3

4,6

4,9

5,0

5,3

1,4

2,3

3,0

3,6

4,0

4,4

4,7

4,9

5,1

5,3

1,5

2,4

3,1

3,7

4,1

4,4

4,8

4,9

5,2

5,4

1,8

2,6

3,2

3,8

4,2

4,5

4,8

5,0

5,2

5,4

1

2

3

4

5

6

7

8

9

10

; ;

;

; .

Расчет средней квадратической погрешности положения конечной точки полигометрического хода выполняют по формуле (1):

МР 2 =94·10-10 ·1330709+225·10-10 ·935234+18720000·10-10 +25·10-10 ·1188100=0,038394 м2

МР =0,196 м

____________________

Приложение 18

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Определение дирекционных углов гиросторон

Принципиальная схема определения дирекционного угла гироскопическим способом приведена на рис. 1.

Дирекционный угол гиростороны подземной маркшейдерской сети определяют по формуле

а = А - γ = Г + δ - γ,


где А - астрономический азимут стороны; γ - плоское сближение меридианов в точке установки гирокомпаса; Г - гироскопический азимут стороны; δ - поправка гирокомпаса.

Рис 1. Схема определения дирекционного угла гироскопическим способом.

BD - исходная сторона на земной поверхности; EF - ориентируемая сторона подземной маркшейдерской опорной сети; С - направления меридианов, проходящих через точки В н Е; СГ - «гирокомпасный» меридиан.

Если гирокомпас использует для работы в пределах только одной шахты или поправку гирокомпаса определяют на каждой шахте, то дирекционный угол гиростороны находят по формуле:

а=Г+δмγ ,

где δм - «местная» поправка гирокомпаса; δγ - разность плоских сближений меридианов в точках установки гирокомпаса на земной поверхности и в горных выработках.

Гироскопический азимут стороны вычисляют по формуле:

Г=(N-No )+ε

где N - отсчет по лимбу угломерной части гирокомпаса, соответствующий примычному направлению на один из пунктов исходной или ориентируемой стороны; No - отсчет по лимбу угломерной части гирокомпаса, соответствующий положению равновесия ЧЭ (место нуля гирокомпаса); ε - поправка за закручивание подвеса.

Место нуля гирокомпаса определяют из наблюдения четырех последовательных точек реверсии прецессионных колебаний ЧЭ и вычисляют по формулам:

; ; ,

где N'o , N"о - промежуточные средние; N1 , N2 , N3 , N4 - отсчеты по лимбу угломерной части гирокомпаса, соответствующие точкам реверсии ЧЭ.

При пропуске второй, третьей или четвертой точек реверсии по техническим причинам достаточно провести наблюдение дополнительной пятой точки реверсии. При этом место нуля гирокомпаса определяют по соответствующим формулам:

; ;

;

;

Поправку ε за закручивание подвеса гирокомпаса определяют по формуле ε=ψ/D, где D - добротность гирокомпаса, ψ - угол закручивания подвеса.

Добротность гирокомпаса D выражается отношением максимального направляющего момента гирокомпаса на данной широте к удельному моменту кручения подвеса (при закручивании на угол, равный радиану) и определяется в соответствии с указаниями руководства по эксплуатации прибора.

Угол закручивания подвеса ψ состоит из двух углов

ψ=ψкт,

где ψк - угол закручивания подвеса, возникающий из-за неточного ориентирования корпуса гироблока; ψт - угол закручивания подвеса, возникающий из-за изменения нулевого положения подвеса.

Величины ψк и ψт определяют по формулам

ψк =Nk -No ;

ψt =(no -nk )t,

где Nk - отсчет по лимбу гирокомпаса, соответствующий положению визирной оси зрительной трубы, при котором средний штрих шкалы в поле зрения автоколлимационной трубы совмещен с неподвижным биссектором; nk - отсчет по шкале автоколлимационной трубы, соответствующей положению неподвижного биссектора при определении нуля подвеса; no - место нуля подвеса; t - цена деления шкалы в поле зрения автоколлимационной трубы (в угловой мере).

Положение равновесия свободных колебаний ЧЭ (с не вращающимся ротором) называют местом нуля подвеса, определяют из наблюдений четырех последовательных точек реверсии ЧЭ, характеризуют соответствующим ему отсчетом nо шкале автоколлимационной трубы и рассчитывают по формуле

,

где n'О и n"О – промежуточные средние, вычисляемые по формулам

;

n1, n2, n3, n4 - отсчеты по шкале автоколлимационной трубы, соответствующие точкам реверсии ЧЭ.

Местную поправку гирокомпаса вычисляют по формуле

δмоо

где αо - дирекционный угол исходной стороны; Го - гироскопический азимут исходной стороны.

В случае, когда контрольное значение местной поправки гирокомпаса δму определяли в точке с ординатой у, а предшествующие - в точке с ординатой уо , полученное значение поправки следует исправить поправкой δγ за разность сближений меридианов.

Приведенное к точке с ординатой у значение местной поправки вычисляют по формуле

δмуомуγ

Поправку за разность сближений меридианов δγ вычисляют для каждой ориентируемой стороны подземной сети по формуле

δγγ уух

,

где δγуоо -у); δγхоо -μ); μо =32,23tg Bo ; μ=32,23tgB; δγ - поправка, с; уо и Во - ордината (км) и широта точки установки гирокомпаса на земной поверхности при определении поправки гирокомпаса; у и В - ордината (км) и широта точки установки гирокомпаса при определении гироскопического азимута ориентируемой стороны в шахте или на земной поверхности при контрольном измерении поправки.

Ординаты определяют до десятых долей километра. Коэффициент μ выбирают из табл. 1 по абсциссе или широте точки установки.

Поправку гирокомпаса можно определять двумя путями: 1) независимо дважды - перед началом работ по ориентированию и после их окончания; 2) из 5 - 6 последних определений поправки, включая и контрольные.

Первый способ определения поправки применяют главным образом при неустойчивой поправке и после длительной транспортировки прибора на объект. За окончательный результат принимают среднее из определений.

Второй способ определения поправки применяют, как правило, при сравнительно большом объеме разовых работ на одном объекте. Поправку определяют методом скользящего среднего - как среднее арифметическое из 5 - 6 определений, включая контрольные, часть из которых непосредственно предшествовала ориентированию стороны, а другая часть получена после ее ориентирования.

Таблица 1

Значения коэффициентов μ для вычисления разности δγ плоскости сближении меридианов

х, км

μ, с/км

В

х, км

μ, с/км

В

х, км

μ, с/км

В

º

'

º

'

º

'

3800

850

900

950

4000

050

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

4900

4950

5000

050

100

150

200

250

300

350

400

450

500

550

600

650

700

5750

22,00

22,38

22,75

23,13

23,53

23,91

24,30

24,70

25,11

25,52

25,93

26,35

26,78

27,21

27,64

28,09

28,53

28,99

29,45

29,92

30,39

30,88

31,36

31,86

32,37

32,88

33,40

33,93

34,47

35,01

35,57

36,14

36,71

37,30

37,90

38,51

39,13

39,76

40,40

41,06

34

34

35

35

36

36

37

37

37

38

38

39

39

40

40

41

41

41

42

42

43

43

44

44

45

45

46

46

46

47

47

48

48

49

49

50

50

50

51

51

19

46

13

40

07

34

01

28

55

22

49

16

43

10

37

04

31

58

25

52

19

46

13

40

07

34

01

28

55

22

49

16

43

10

37

04

31

58

25

52

5800

850

900

950

6000

025

050

075

100

125

150

175

200

225

250

275

300

325

350

375

400

425

6450

6475

500

525

550

575

600

625

650

675

700

725

750

775

800

825

850

6875

41,73

42,42

43,11

43,83

44,56

44,94

45,30

45,69

46,06

46,47

46,84

47,22

47,64

48,03

48,45

48,85

49,29

49,70

50,15

50,56

51,02

51,45

51,92

52,36

52,84

53,29

53,75

54,25

54,72

55,24

55,72

56,25

56,74

57,28

57,79

58,35

58,88

59,45

59,99

60,54

52

52

53

53

54

54

54

54

55

55

55

55

55

56

56

56

56

57

57

57

57

57

58

58

58

58

59

59

59

59

59

60

60

60

60

61

61

61

61

61

19

46

13

40

07

21

34

48

01

15

28

41

55

08

22

35

49

02

16

29

43

56

10

23

37

50

03

17

30

44

57

11

24

38

51

05

18

32

45

58

6900

925

950

975

7000

025

050

075

100

125

150

175

200

225

250

275

300

325

350

375

400

425

7450

7475

500

525

550

575

600

625

650

675

700

725

750

775

7800

61,14

61,70

62,32

62,90

63,54

64,14

64,79

65,41

66,09

66,73

67,43

68,09

68,81

69,50

70,19

70,95

71,67

72,46

73,20

74,02

74,79

75,63

76,43

77,31

78,14

78,99

79,92

80,80

81,76

82,68

83,68

84,63

85,68

86,67

87,77

88,80

89,86

62

62

62

62

63

63

63

63

64

64

64

64

64

65

65

65

65

66

66

66

66

66

67

67

67

67

68

68

68

68

68

69

69

69

69

70

70

12

25

39

52

06

19

33

46

00

13

27

40

54

07

20

34

47

01

14

28

41

55

08

22

35

48

02

15

29

42

56

09

23

36

50

03

16

Таблица 2

Вычисление поправки гирокомпаса

№ п.п

Дата

Измеренная поправка

Вычислительная поправка

1

2

3

4

5

6

7

8

9

10

26/IX

26/IX

27/IX

28/IX

28/IX

30/IX

1/X

5/IX

7/IX

10/IX

-1º17'30"

-1 16 53

-1 17 05

-1 16 24

-1 16 48

-1 17 20

-1 17 14

-1 16 38

-1 16 50

-1 17 28

-1º16'56"

-1 16 53

-1 16 54

-1 16 53

-1 16 58

-1 17 06

Пример вычисления поправки гирокомпаса по 5 измерениям приведен в табл. 2.

Среднюю квадратическую погрешность дирекционного угла гиростороны определяют по формуле:

,

где mo - средняя квадратическая погрешность единичного определения гироскопического азимута; Rш и Rп - число определений гироскопического азимута гиростороны и поправки прибора, соответственно.

Погрешность mo может быть получена по результатам многократного ориентирования, при котором каждый раз определяют гироскопический азимут исходной стороны на земной поверхности и гиростороны в шахте.

Используя результаты гироскопических измерений, вычисляют эмпирическую среднюю квадратическую погрешность:

,

где k - число измерений дирекционного угла гиростороны.

Построением доверительного интервала оценивают теоретическую среднюю квадратическую погрешность

z1 mo < mo < z2 mo , эмп,

где z1 , z2 - нормированные значения нижнего и верхнего пределов интервала, определяемые по числу степеней свободы r=R - 1 для принятой доверительной вероятности. Числовые значения пределов z выбираются по табл. 3.

Если вычисленная эмпирическая средняя квадратическая погрешность не совпадает с теоретической средней квадратической погрешностью, регламентируемой руководством по эксплуатации прибора, но находится в области допустимых значений, определяемых доверительным интервалом, то это свидетельствует о том, что отклонение то ,эмп обусловлено ограниченностью измерений и является несущественным.

Эмпирическую среднюю квадратическую погрешность, полученную при числе r>50, можно принимать в качестве приближенного значения теоретической средней квадратической погрешности измерений.

Таблица 3

Нижнее z1 и верхние z2 границы доверительного интервала

z1 mo < mo < z2 mo , эмп

r

Доверительные вероятности

0,99

0,95

0,90

z1

z2

z1

z2

z1

z2

1

2

3

4

5

6

7

8

9

10

15

20

25

30

40

50

0,36

0,43

0,48

0,52

0,55

0,57

0,59

0,60

0,62

0,63

0,67

0,71

0,73

0,75

0,77

0,79

14,14

8,47

4,39

3,48

2,98

2,66

2,44

2,27

2,15

1,81

1,64

1,54

1,47

1,39

1,33

0,45

0,52

0,57

0,60

0,62

0,64

0,66

0,67

0,69

0,70

0,73

0,76

0,78

0,80

0,82

0,84

31,62

6,29

3,73

2,88

2,45

2,20

2,03

1,92

1,83

1,77

1,55

1,45

1,38

1,34

1,28

1,24

0,51

0,58

0,62

0,65

0,67

0,69

0,71

0,72

0,73

0,74

0,78

0,80

0,82

0,83

0,85

0,86

16,01

4,41

3,01

2,43

2,09

1,92

1,80

1,71

1,65

1,60

1,44

1,36

1,31

1,27

1,23

1,20

Пример. Средняя квадратическая погрешность единичного определения гироскопического азимута из 11 измерений вычислена mо, эмп =25,4". Требуется при доверительной вероятности 0,95 определить доверительные границы для оценки параметра mо . Так как r - 10, то, согласно таблице, имеем: z1 =0,70, z2 =1,77 и доверительные пределы будут 0,70х25,4"<mо <1,77х25,4" или 17,8"<mо <45".

____________________

Приложение 19

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Примеры решения соединительного треугольника


1.

Треугольник вытянутой формы

Исходные данные: а=5,0313; b=8.0510; c=3.0220; γ=1º04'00"; ml =0,3; mγ =3".

; α =1º46'34";

; β=177º09'26";

с2 выч2 +b2 -2ab cos γ; с2 выч =3,0220

; М(АВ) =5,2

2. Треугольник произвольной формы

Исходные данные: а=4,3550; b=6,4380; c=2,7930; γ=20º14'18"; ml =0,3; mγ =3".

; α =32º38'31".

; β=127º07'11".

c2 выч =a2 +b2 -2ab cos γ; c2 выч =2,793

;

М(АВ) =22"


Приложение 20

к Методическим рекомендациям

по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Вычисление ориентирования через два вертикальных шахтных ствола

Измеренные углы-журнал №4, стр. 5 – 6

Шахта № 3, горизонт +100

Приведенная длина сторон хода – журнал № 1 –2, стр. 15

Шахта №7, горизонт +100

Исходные данные – каталог № 2, стр. 5

«8» октября 2005 год

Вычислитель Иванов И.И.

Пункты

Измеренные горизонтальные углы β

Приведенные горизонтальные проложения S, м

Дирекционные углы а

Натуральные значения

Приращения координат, м

Координаты, м

Примечание и эскизы

sin α

cos α

±

∆ у

±

∆ х

у

х

Вычисление координат отвесов в системе, принятой на земной поверхности

344

343

О1

343

344

О2

62º07'18"

265 57 40

10,341

13,577

93º26'47"

335 34 05

273 26 47

359 24 27

0,413612

0,010341

0,910453

0,999947

-

-

4,277

0,140

+

+

9,415

13,576

17732

17728,713

17512,150

17512,010

87141,870

87151,285

87155,170

87168,746

Примечание. 1 – ход на земной поверхности, 2 – ход в подземных горных выработках

α (О1-О2) = 274º36'24"

L (О1-О2) = 217,405

Вычисление координат отвесов и пунктов соединительного полигонометрического хода в условной системе

О1

16

17

19

О2

88 23 05

179 05 30

89 21 50

13,866

63,534

154,449

14,455

0 00 00

268 23 05

268 14 35

177 36 25

0,000000

0,999602

0,999530

0,041754

1,000000

0,028128

0,030650

0,999128

-

-

+

Σ-

0,000

63,509

154,376

0,604

217,281

+

-

-

-

Σ-

13,866

1,791

4,735

14,442

7,102

0,000

-217,281

0,000

-7,102

α (О1-16) = α (О1-О2) -а' = α (О1-О2) α (О1-О2) =268º07'41"

α (О1-16) =6º28'43" L (О1-О2) =217,397

Вычисление координат отвесов и пунктов соединительного полигонометрического хода в системе координат, принятой на

земной поверхности

О1

16

17

19

О2

88 23 05

179 51 30

89 21 50

13,866

63,534

154,449

14,455

6 28 43

274 51 48

274 43 18

184 05 08

0,112832

0,996400

0,996607

0,071246

0,993614

0,084779

0,082315

0,997459

+

-

-

-

1,564

-2

63,305

-5

153,92

1,030

+

+

+

-

13777

+1

5,386

+2

12,713

14,418

17728,713

17730,277

17513,040

17512,010

87151,285

87165,062

87183,164

87168,746

|fy =+0,007|

fx =-0,003

__________________________


Приложение 21

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Вычисление ориентирования через три и четыре

вертикальные выработки

1. Порядок вычисления ориентирования через три

вертикальные выработки

1. Вычисление координат отвесов (А, В и С) и координат центра тяжести О треугольника ABC, образованного отвесами (рис. 1), по данным полигонометрического хода на земной 'Поверхности и подземного полигонометрического хода в системе координат, принятой на земной поверхности, и в условной системе координат (хс =0, ус =0 и ac _6=30°00'00").

Рис. 1. Система соединительных полигонометрических ходов при ориентировании через три вертикальные выработки: 1-6 - точки хода

Точки

Координаты в системе

принятой на земной

поверхности

условной

x

y

А

В

С

О

876,286

819,898

816,884

2513,068

837,689

868,356

913,739

848,749

2630,844

876,948

61,399

11,129

0,000

72,528

24,176

12,004

64,095

0,000

76,099

25,366

2. Вычисление дирекционных углов в линий, соединяющих отвесы А, В и С с центром тяжести системы О.

В системе координат, принятой на земной поверхности

Линии

уо1

хоi

tgθп

θ

АО

ВО

СО

+8,592

-36,791

+28,199

-38,597

+17,791

+20,805

-0,222608

-2,067956

+1,355395

167°27'00"

295 48 25

53 34 49

В условной системе координат

Линии

у' 0 -у'i

х' 0 -х'i

tgθш i

θ

АО

ВС

СО

+13,362

-38.729

+28,199

-37,223

+13,047

+24,176

-0,358972

-2,067956

+1,355395

160°15'12"

288 37 03

46 22 34

3. Вычисление расстояний D между отвесами А, В и С и центром тяжести О.

В системе координат, принятой на земной поверхности

Линии

у0i ,

х 0i

sin θ

cos θ

D, м

ОА

ВО

СО

+8,592

-38,597

-36,791

+17,791

+28,199

+20,805

+,217292

-0,976107

-0,900266

+0,435340

+0,804689

+0,593696

39,541

39,542

40,867

40,867

35,043

35,043

В условной системе координат

Линии

у0i ,

х 0i

sin θ

cos θ

D, м

ОА

ВО

СО

+13,362

-37,223

-38,729

+13,047

+25,366

+24,176

+,0337862

-0,941195

-0,947671

-0,319249

+0,723884

+0,689921

39,549

39,549

40,868

40,888

35,042

35,042

4. Вычисление поправок ориентирования τ и поправок масштаба ∆ т.

Линии

θ- θ

D - D, м

Dш i , м10-1 м

D2 i , м 10-2 м2

АО

ВО

СО

7°11'48"

7 11 22

7 12 15

-0,007

-0,001

+0,001

4,0

4,1

3,5

16,0

16,8

12,3

∑=45,1

τ = ;

Δm = .

6. Вычисление средневзвешенных значений координат узловой точки Е:

xЕ = 841,750 + ,

yЕ = 886,670 + .

За веса ходов принимают величины, обратно пропорциональные их периметрам:

р=50/Σd

7. Определение невязок ходов по осям координат и их распределение в приращения абсцисс и ординат пропорционально длине сторон ходов.

Ход от С к Е fx =+0,001 fу =-0,006

Ход от А к Е fx =-0,006 fу =+0,002

Ход от В к Е fx =+0,002 fу =+0,006

8. Вычисление окончательных значений координат пунктов в подземных соединительных ходах.


5. Вычисление координат узловой точки Е в подземных соединительных ходах с учетом поправок τ и Δm

Пункты

Приведенная длина сторон d

Измеренный угол* β

Дирекционный угол* α

sin α

cos α

Δy = d(1+Δm)x

sin α

Δx = d(1+Δm)x

cos α

y

x

С

6

Е

24,640

23,620

48,3

219о 57’00”

37o 11’46”

77o 08’46”

+0,604545

+0,974941

+0,796571

+0,222466

+14,895

+23,026

+19,627

+5,255

848,749

863,644

886,670

816,884

836,511

841,766

A

1

2

3

E

37,165

20,880

14,595

230,000

95,6

243 19 00

236 27 00

230 07 00

87 15 46

150 34 46

207 01 46

257 08 46

+0,998860

+0,491216

-0,454448

-0,974941

+0,047755

-0,871037

-0,890773

-0,222466

+37,120

+10,256

-6,632

-22,422

+1,775

-18,186

-13,000

-5,116

868,356

905,476

915,732

909,100

886,678

876,286

878,061

859,875

846,875

841,759

B

4

5

E

29,015

12,355

23,310

64,7

281 30 00

200 48 00

242 50 46

344 20 46

5 08 46

-0,889784

-0,269826

+0,089696

-0,456382

+0,962909

+0,995969

-25,815

-3,333

+2,091

-13,241

+11,896

+23,214

913,739

887,924

884,591

886,682

819,898

806,657

818,553

841,767

Дирекционные углы исправлены на величину поправки ориентирования τ.


Порядок вычисления ориентирования через четыре

вертикальные выработки

9. Вычисление координат отвесов А, В, С и D (рис. 2) по результатам полигонометрического хода на земной поверхности.

10. Вычисление и совместное уравновешивание подземных полигонометрических ходов по способу полигонов в условной системе координат (при х'а - 0, у'а , аА-49 =0°00'00").

Рис. 2. Система соединительных полигонометрических ходов при ориентировании через четыре вертикальные выработки

Координаты узловых точек

Точки

х'

у'

Точки

х'

у'

49

6

1

+37,439

+226,536

+397,285

0,000

+243,212

+227,566

25

19

116

+527,763

+284,122

-280,274

+948,276

+962,933

+863,033

11. Вычисление координат отвесов В, С, D в условной системе по уравновешенным координатам узловых точек и уравновешенным дирекционным углам примыкающих к ним сторон.

12. Определение центра тяжести четырехугольника ABCD, образованного отвесами в системе координат, принятой на земной поверхности и в условной системе координат.

Точки

Координаты в системе

принятое на земной

поверхности

условной

x

y

А

В

С

О

+870,284

+797,160

+284,918

+88,092

+2040,454

+510,114

-2465,429

-1967,414

-1507,314

2549,398

8489,555

-2122,389

0,000

+454,610

+744,496

-309,368

+889,738

+222,434

0,000

+215,667

+839,957

+723,345

+1778,969

+444,742

13. Вычисление дирекционных углов линий, соединяющих отвесы с центром тяжести образованного ими четырехугольника.

В системе координат, принятой на земной поверхности

Линии

уо - уi

xo - xi

tg θ

θ

АО

ВО

СО

DO

343,040

-154,975

-615,075

+427,009

-360,170

-287,046

+225,196

+422,022

-0,952439

+0,539896

-2,731287

+1,011817

136°23'44"

208 21 52

290 06 33

45 20 12

В условной системе координат

Линии

уо - уi

xo - xi

tg θ

θ

АО

ВО

СО

DO

+444,742

+299,075

-395,215

-278,603

+222,434

-232,176

-522,062

+531,802

+1,999434

-0,986644

+0,757027

-0,523885

36°25'43"

135 23 07

217 07 36

332 21 02

14. Вычисление расстояний D от центра тяжести О до отвесов Л, В, С, D.

В системе координат, принятой на земной поверхности

Линии

у0i ,

х 0i

sin θ

сos θ

D, м

ОА

ВО

СО

+343,040

-360,170

-154,975

-287,046

-615,075

+225,196

+427,009

+422,022

+0,689676

-0,724118

-0,475078

-0,879943

-0,939036

+0,343810

+0,711250

+0,702940

497,393

497,391

326,209

326,209

655,005

655,003

600,365

600,367

В условной системе координат

Линии

у0i ,

х 0i

sin θ

cos θ

D, м

ОА

ВО

СО

+444,742

+222,434

+229,075

-232,176

-395,215

-522,062

-278,603

+531,802

+0,894378

+0,447313

+0,702336

-0,711846

-0,603579

-0,797303

-0,464060

+0,885803

497,264

497,267

326,162

326,160

654,786

654,785

600,360

600,361

15. Вычисление поправок ориентирования τ и поправок масштабов ∆ т.

Линии

θп i - θш i

Dш i -Dш i

D I , км

D2 i , км

ОА

ВО

СО

72°58'01"

72 58 45

72 58 57

72 59 10

+0,127

+0,048

+0,217

+0,005

0,50

0,33

0,65

0,60

0,25

0,11

0,42

0,36

∑ = 1,14

τ = 72о 58´00″ + ;

Δm = .

16. Вычисление координат узловых точек подземных полигонометрических ходов в системе координат, принятой на земной поверхности, с учетом поправки ориентирования τ и поправки масштаба ∆ т. по формулам

хi = х А + х ' i cos τ (1 + ∆m)- y'i sin τ (1 + ∆m);

yi = y А + х ' i sin τ (1 + ∆m)+y'i cos τ (1 + ∆ш).

17. Уравновешивание координат узловых точек подземных полигонометрических ходов по способу последовательных приближений.

Суммы приращений координат Σ∆y и Σ∆x; в звеньях между узловыми точками и между узловыми точками и отвесами находят по их координатам, вычисленным в системе, принятой на земной поверхности.

Уравновешивание выполняют отдельно для абсцисс и для ординат сети (ведомости вычислений).

18. Вычисление координат точек всех звеньев системы подземных соединительных ходов по масштабированным сторонам и дирекционным углам, исправленным на величину ориентирной поправки.

Невязки по осям координат в звеньях между узловыми точками, узловыми точками и отвесами распределяют в приращения абсцисс и ординат пропорционально длине сторон.


Уравновешенные абсцисс сети по способу последовательных приближений (к пункту 17)

Определяемые пункты

Опорные пункты

Опорные абсциссы

Звенья

Σ Δх

Периметр звена Σd, м

1000

р=—

Σр

р

р'=—

Σр

Приближения

Абсциссы узловых точек

I

II

III

IV

V

А

6

116

870,284

А-49

6-49

116-49

+10,960

+177,245

+918,409

37,4

310,6

1008,6

26,71

3,22

0,99

0,864

0,104

0,032

+881,245

245

289

389

245

282

387

245

277

375

245

275

370

49

D

49

19

88.092

D-116

49-116

19-116

-125,077

918,409

69,690

280,4

1008,6

986,7

30,92

3,57

0,99

1,01

1,000

0,641

0,178

0,181

+881,245

-36,985

-37,164

253

985

156

024

252

985

157

089

251

985

158

112

251

985

158

120

+881,251

116

116

6

25

116-19

6-19

25-19

+69,690

-671,474

-85,347

986,7

738,6

259,0

5,57

1,01

1,35

3,86

1,000

0,162

0,217

0,621

-37,024

+32,666

022

668

570

594

034

656

563

563

039

651

558

553

040

650

556

549

-37,040

19

С

19

1

284,918

С-25

19-25

1-25

-167,047

+85,347

-651,080

251,5

259,0

859,8

6,22

3,98

3,86

1,1

1,000

0,442

0,429

0,129

+32,666

+117,871

+118,013

601

871

948

919

578

871

925

917

570

871

917

915

567

871

914

914

+32,567

25

В

25

6

797,160

В-1

25-1

6-1

-28,162

+651,080

+64,953

59,7

859,8

171,5

9,00

16,75

1,16

5,83

1,000

0,705

0,049

0,246

+117,941

+768,998

+769,021

910

998

990

997

900

998

980

990

896

998

976

985

985

998

975

983

-117,895

1

1

19

49

1-6

19-6

49-6

-64,953

+671,474

-177,245

171,5

738,6

310,6

23,74

5,83

1,35

3,22

1,000

0,560

0,130

0,310

+768,999

+704,046

+704,140

+704,000

997

044

075

008

995

042

052

007

994

041

046

006

993

040

041

006

+768,993

6

10,40

1,000

+704,044

037

032

030

030

+704,030

Определяемые пункты

Опорные пункты

Опорные абсциссы

Звенья

Σ Δх

Периметр звена Σd, м

1000

р=—

Σр

р

р'=—

Σр

Приближения

Абсциссы узловых точек

I

II

III

IV

А

6

116

-2465,429

А-49

6-49

116-49

+35,806

-252,054

+51,193

37,4

310,6

1008,6

26,71

3,22

0,99

0,864

0,104

0,032

-2429,623

623

556

514

623

555

512

623

555

510

49

D

49

19

-2549,398

D-116

49-116

19-116

+68,721

-51,193

-569,028

280,4

1008,6

986,7

30,92

3,57

0,99

1,01

1,000

0,641

0,178

0,181

-2429,623

-2480,677

816

612

677

805

707

612

677

805

693

612

677

805

692

-2429,612

116

116

6

25

116-19

6-19

25-19

+569,028

+265,718

-228,725

986,7

738,6

259,0

5,57

1,01

1,35

3,86

1,000

0,162

0,217

0,621

-2480,707

-1911,679

705

677

721

643

703

675

720

643

702

674

720

644

-2480,702

19

С

19

1

-1507,314

С-25

19-25

1-25

-175,569

+228,725

+335,784

251,5

259,0

859,7

6,22

3,98

3,86

1,1

1,000

0,442

0,429

0,129

-1911,679

-1682,883

954

665

883

940

969

664

883

939

976

665

883

940

976

-1911,665

25

В

25

6

В-1

25-1

6-1

-158,722

-265,781

+252,054

171,5

738,6

310,6

23,74

5,83

1,35

3,22

1,000

0,705

0,049

0,246

-1682,918

-2018,757

702

918

757

702

780

919

757

703

779

919

575

703

779

-1682,919

1

1

19

49

1-6

19-6

49-6

-158,722

-265,781

+252,054

171,5

738,6

310,6

23,74

5,83

1,35

3,22

1,000

0,560

0,130

0,310

-2018,753

-2177,475

460

569

760

482

446

558

760

482

445

558

760

482

446

558

-2018,760

6

10,40

1,000

-2177,502

501

501

501

-2177,501


Приложение 22

к Методическим рекомендациям

по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал угловых и линейных измерений

Место работы Конвейерный бремсберг 21 – пл. Четвертого Дата

Приборы: Исполнитель

Пункты

Горизонтальный угол

Вертикальный угол

Измеренная длина, м

Высота, м

Расстояние от прибора, м

Эскизы и примечания

стояние

визирования

КЛ

Отсчеты

КП

КЛ

Углы

КП

Разность

Среднее

КЛ

Отсчеты

КП

Место нуля

Угол наклона

Обратно

Прямо

Сигнала, прибора, сигнала

влево

вправо

º

'

"

º

'

"

º

'

"

17

16

0

180

26

26

24

30

1,090

1,065

0,60

2,65

Контрольные данные

<16-17-18=180º00'15"

(журнал №14, с.15)

18

180

0

27

26

00

54

180

180

180

00

00

00

36

24

12

30

195

344

179

-15

57

02

59

57

30

00

45

45

43,920

-0,02

43,900

43,898

43,946

-0,050

43,896

43,898

18

17

0

180

18

18

18

30

163

16

179

+16

11

48

59

48

30

00

45

15

44,100

-0,010

44,090

44,092

44,234

-0,140

44,094

44,092

1,120

1,065

1,230

0,65

2,60

19

180

0

19

18

00

54

180

180

180

00

00

00

42

24

18

33

197

342

179

-17

25

34

59

25

00

15

38

22

47,152

-0,020

46,132

47,135

47,308

-0,170

47,138

47,135

______________________________

Приложение 23

к Методическим рекомендациям

по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал обработки результатов измерения длин сторон подземных полигонометрических ходов

Журнал измерений: № 3, стр. 12-17 Рулетка № 4, длина 50 м.

Место съемки: 2-ой западный уклон у=95 км, Поправка за компанирование Δк =-4 мм/на

Н=-540 м длину рулетки Вычислитель:

Стрела провеса всей рулетки f=56 см при натяжении 100 Н Дата

Сторона или интервал

Измеренная наклонная длина i н , м

Измеренная температура

Угол наклона δ

Поправки в наклонную длину, мм

Исправленная наклонная длина l, м

Вычисленное горизонтальное проложение SВ , м

Поправки в горизонтальное проложение, мм

Приведенное горизонтальное проложение

S, м

За приведение

общая

Δ S, мм

º

'

за компарирование, Δк

за температуру, Δt

за провес, Δl

общая Δl

к поверхности референц-эллипсоида Δ Н

на плоскость проекции Гаусса

Δ у

1

2

3

12-13

1

2

13-14

48,234

44,725

46,630

139,589

42,814

41,152

83,966

+14

+17

21

15

36,3

51,5

-11

-7

-10

-3

-13

-11

-12

-36

-10

-8

-18

-57

-28

139,532

83,938

129,729

80,743

+11

+7

+15

+9

+26

+16

129,755

80,759

Примечания. Поправку Δ к определяют по результатам компарирования, приведенным к нормальной температуре (+ 20ºС) и внесенным в паспорт рулетки.

Поправка за температуру Δt = α lи (t-20).

где α – коэффицент линейного расширения стали (для углеродистой α = 1,2·10-5 ); t – температура воздуха при выполнении измерений.

Поправку за провес рулетки с учетом несимметрии цепной линии вычисляют для каждого интервала:

Δf f 'cos2 δ, где Δf - поправка за провес для горизонтального интервала линии; δ- угол наклона стороны.

Поправка Δf 'о для всей рулетки длиной lо и со стрелой провеса f: ; для интервала lи :

Исправленнуюнаклонную длину стороны вычисляют по формулам l=lи +Δ l, Δ l= Δk + Δt +Σ Δf ,

где Δ l- общая поправка в наклонную длину стороны, Σ Δf – сумма поправок за провес рулетки на интервалах.

Горизонтальное проложение определяют по формуле SВ = lcos δ.

Поправки в горизонтальное проложение за приведение:

к поверхности референц - эллипсоида

на плоскость проекции Гаусса

где Н – абсолютная высота отметка горизонта горных работ, м; у – удаление горных работ от осевого мередиана координатной зоны, км; R – средний радиус Земли (R=6370 км).

Приведенное проложение стороны определяют по формуле: S=SВ +ΔS, ΔS=ΔНУ,

где ΔS – общая поправка в горизонтальное проложение сторон


Таблица 1

Поправки к длине сторон разность температур при измерении и компарировании (в мм на 100 м длины)

Для рулеток, изготовленных из стали

Разность температура (t-20) ºC

1

2

3

4

5

6

7

8

9

10

Углеродистой

Нержавеющей

1,2

2,0

2,4

4,0

3,6

6,0

4,8

8,0

6,0

10,0

7,2

12,0

8,4

14,0

9,6

16,0

10,8

16,0

12,0

20,0

Для рулеток, изготовленных из стали

Разность температура (t-20) ºC

11

12

13

14

15

16

17

18

19

20

Углеродистой

Нержавеющей

13,2

22,0

14,4

24,0

15,6

26,0

16,8

28,0

18,0

30,0

19,2

32,0

20,4

34,0

21,6

36,0

22,8

38,0

24,0

40,0

Примечание. Поправки вводят со знаком, соответствуюшим знаку разности (t-20)º, C

Таблица 2

Поправки к длине сторон за провес рулетки, мм

Угол наклона

Длина интервала l, м

15

20

25

30

32

34

36

38

40

41

10º

20º

30º

40º

0,5

0,4

0,4

0,3

0,3

1,1

1,0

1,0

0,8

0,6

2,1

2,0

1,9

1,6

1,2

3,6

3,5

3,2

2,7

2,1

4,4

4,3

3,9

3,3

2,6

5,3

5,1

4,7

4,0

3,1

6,3

6,1

5,6

4,7

3,7

7,4

7,2

6,5

5,6

4,3

8,6

8,4

7,6

6,5

5,1

9,3

9,0

8,2

7,0

5,5

Угол наклона

Длина интервала l, м

42

43

44

45

46

47

48

49

50

10º

20º

30º

40º

10,0

9,7

8,8

7,5

5,9

10,7

10,4

9,5

8,1

6,3

11,5

11,2

10,2

8,6

6,7

12,3

11,9

10,9

9,2

7,2

13,1

12,7

11,6

9,9

7,7

14,0

13,6

12,4

10,5

8,2

14,9

14,5

13,2

11,2

8,8

15,9

15,4

14,0

11,9

9,3

16,9

16,4

14,9

12,7

9,9

Таблица составлена для рулеток с массой 0,018 кг/м и натяжения с силой 100 Н (стрела провеса для 30-метров рулетки f=0,20 м, для 50- метровой f=0,56 м).

Поправки вводят со знаком «минус»


Таблица 3

Поправки к горизонтальным проложениям за приведение к поверхности референц - эллипсоида

(в мм на 100 м длины)

Высота

Н, м

50

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

∆ Н

0,8

1,6

2,4

3,1

3,9

4,7

5,5

6,3

7,0

7,8

8,6

9,4

10,2

11,0

11,8

12,5

13,3

14,1

14,9

15,7

Поправки вводят со знаком, противоположными знаку Н.

Таблица 4

Поправки к горизонтальным проложениям за приведение к плоскости проекции Гаусса

(в мм 100 м длины)

Ордината у, мм

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

∆ у

0,1

0,5

1,1

2,0

3,1

4,4

6,0

7,8

10,0

12,3

14,9

17,7

20,8

24,8

27,6

Поправки вводятся со знаком “плюс”

______________________________


Приложение 24

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Обработка подземных маркшейдерских опорных

сетей на ПК

Основными задачами обработки подземных маркшейдерских опорных сетей являются:

контроль качества сетей;

уравнивание сетей с учетом погрешностей исходных данных;

оценка точности положения узловых пунктов.

Для подготовки сети к обработке на ПК необходимо составить схему сети; присвоить каждому звену порядковый номер и указать направление хода в звене; пронумеровать узловые пункты сети, включая все исходные; отдельно пронумеровать исходные пункты и гиростороны; выбрать узловые направления (рис. 1).

В качестве узловых направлений принимают: все гиростороны сети; сторону одного из примыкающих к узлу звеньев; вспомогательное направление, если при измерении углов наблюдалось направление на точку, не принадлежащую звену.

В соответствии со схемой сети подготавливают таблицу связей звеньев с узловыми пунктами и записывают в виде таблиц и числовых массивов дирекционные углы гиросторон, координаты исходных пунктов, измеренные углы и горизонтальные проложения длин линий по каждому звену. Кроме указанных величин, в исходной информации задают сведения о точности измерений.

Эффективность использования ПК достигается реализацией алгоритма, позволяющего сократить объем обрабатываемой информации. С этой целью по каждому звену производится эквивалентная замена вводимых в ПК измеренных углов и длин линий взаимозависимыми функциями этих величин - длиной замыкающей хода и углами примыкания замыкающих к узловым направлениям.

Алгоритмом контроля качества сети предусматривается, прежде всего, поиск по кратчайшей ходовой линии секций полигонов между гиросторонами, разомкнутых и замкнутых полигонов. Для всех видов полигонов, входящих в структуру анализируемой сети, вычисляются фактические и допустимые значения невязок, благодаря чему до выполнения уравнивания сети могут быть выявлены и устранены грубые ошибки в исходной информации. Дальнейшая обработка сети производится после установления соответствия невязок принятым допускам.

Алгоритмами уравнивания и оценки точности сетей реализуется параметрический способ обработки измерений на основе использования аппарата обобщенного метода наименьших квадратов. Результаты угловых измерений уравниваются совместно с дирекционными углами гиросторон, независимо от координатных условий, чтобы исключалась возможность искажения дирекционных углов из-за ошибок определения весов линейных измерений и координат исходных пунктов.

Рис. 24. Схема подземной маркшейдерской опорной сети: 1 - пункт звена; 2- исходный пункт; 3 - гироросторона; 4 - узловой пункт; 5 - узловое направление; 6 - номер и направление звена

Подготовка исходной информации для ПК и состав выходных данных рассматриваются на примере обработки сети, изображенной на рис. 1.

Информация о связях звеньев сети с узловыми пунктами представлена в таблице 1. В случаях, когда на узловом пункте не выполнялись угловые измерения, номер такого пункта, например 3-го узла, отмечают признаком, записывая его в таблице со знаком минус. Звеньям сети условно присваивают классы точности, в зависимости от способов угловых и линейных измерений. В данном примере два класса точности: «1» - для звеньев 19, 20 и 21, «0» -для остальных звеньев.

Массив показателей точности измерений (таблица 2) содержит информацию о следующих параметрах: тβ - средняя квадратическая погрешность измерения углов; с - постоянная величина; μλ - соответственно коэффициенты случайного и систематического влияния при линейных измерениях.

Таблица 1

Звенья

Узлы

Количество углов

Класс

точности

Вход

Выход

1

2

3

4

5

6

1

1

4

4

4

5

2

-3

-3

2

5

6

2

2

1

2

2

5

0

0

0

0

0

0

18

19

20

21

22

25

7

8

9

10

26

8

9

10

11

6

7

6

4

13

0

1

1

1

0

33

34

35

36

27

15

33

34

26

33

34

6

16

5

7

13

0

0

0

0

Таблица 2

Класс точности

тβ , с

с, м

μ, м1/2

λ

0

1

20

12

0,0

0,01

0,00050

0,0

0,00005

0,0

В зависимости от указанных величин с, μ, и λ средние квадратические погрешности ms вычисляются по формулам:

при измерениях подвесными мерными приборами

ms = √ μ2 S+λ2 S2 ;

при измерениях светодальномерами

ms = c или ms = c + λS

где S - длина линии.

Исходные дирекционные углы задают в порядке нумерации гиросторон и в направлении к узловым пунктам (таблица 3). В этом же массиве указывают средние квадратические погрешности тг .

Массив координат исходных пунктов (таблица 4) подготавливается в соответствии с принятой нумерацией этих пунктов и включает значения средних квадратических погрешностей положения пунктов тр .

Остальные массивы представляют собой записываемые в соответствии с порядковой нумерацией звеньев левые по ходу измеренные углы и горизонтальные проложения длин линий каждого звена. Наличие в сети узловых направлений, совпадающих со стороной звена, отмечают признаком: перед соответствующим примычным углом ставят знак минус.

Таблица 3

Узловой пункт

Дирекционный угол

тг , с

1

4

5

32

26

27

224°30'38"

138 03 28

332 07 10

286 30 02

315 37 34

11 23 02

30

30

30

30

30

30

Таблица 4

Узловой пункт

Координаты, м

тр , м

1

7

14

37410,355

39677,126

37601,442

49506,591

50422,130

50140,477

0,050

0,50

0,50

Информацию о звеньях, например о 6-м звене, записывают следующим образом:

Звено 6

углы: 176°16'39" 2152516 1494527 1784154 -1683007

линии: 33,491 90,681 164,806 192,640 115,240

Подготовленные входные данные вводят в ПК с дисплея или перфокарт.

Результаты обработки сети вместе с входными данными выводятся на алфавитно-цифровое печатающее устройство в виде таблиц 5, 6, 7, 8.

Таблица 5

Геометрические условия сети

Полигон

Гиростороны

Исходные пункты

Звенья полигона

начальная

конечная

начальный

конечный

Секция полигона

1

2

Г1

Г2

Г2

Г3

1, -4

5

10

11

Гв

Гв

Г8

Г27

-34, 8, 9

-34, 8,26

34

Г29

Г30

-33

Разомкнутые полигоны

35

36

37

Г1

Г1

Г17

Г5

Г17

Г5

Р1

Р1

Р2

Р3

Р2

Р3

1, -4, 5, 6, -36, -35, -34, -7

1, -4, 5, 6, -25, -24, -23, -22,

-21, -20, -19

19, 20, 21, 22, 23, 24, 25, -36,

-35, -34, -7

Замкнутые полигоны

38

39

40

26, 27, 28, -18, -17,-16, -15, -14, -13, -12, -11,-10,-9

-28, -27, 29, 30, 31, 32, 33

-3,4, -1,2

Таблица 6

Полигон

Количество углов

Угловая невязка

Т1

Сумма сторон, м

Линейные невязки, м

Т2

Знаменатель относительной невязки

'

"

1

2

4

2

1

-16

11

0,15

0,71

103,473

451,282

-

-

-

-

-

-

-

-

-

-

10

11

12

14

1

-5

3

0,04

0,37

782,387

683,445

-

-

-

-

-

-

-

-

-

-

34

35

36

37

38

39

40

16

39

66

83

109

59

7

-1

-1

1

-36

-49

9

19

48

17

-

0,20

0,19

0,23

0,06

0,26

0,25

-

706,049

3071,289

6020,950

6789,013

8221,130

4624,631

207,831

-

0,406

0,272

0,042

1,172

0,229

-0,003

-

0,446

-0,023

0,289

-0,674

-0,552

0,003

-

0,603

0,273

0,292

1,352

0,598

0,005

-

0,84

0,26

0,25

066

0,75

0,26

-

5000

22000

23200

6000

7700

44600

Примечание. Угловые невязки контролируются по величине Т1 – отношению этих невязок к их допустимым значениям.

При полном учете источников погрешностей измерений линейные невязки контролируются на основе двумерного распределения погрешностей по величине Т2 .

Для доверительной вероятности Р=0,95 должны соблюдаться условия Т1 ≤1, Т2 ≤1

Таблица 7

Звено

Пункты звена

Измеренные

Уравненные

Наименование

Углы

· ' "

Длины, м

Дирекционные углы

· ' "

Абсциссы

x, м

Ординаты

у, м

1

2

3

4

5

6

7

8

1

1

2

1014051

-1755114

79,712

16,454

2243037

1461127

1420240

37410,335

37344,101

37331,127

49506,584

49550,940

49561,061

2

1

2

1014051

1754803

79,712

16,904

2243037

1461128

1415931

37410,335

37344,104

37330,785

49506,584

49550,938

49561,347

Продолжение таблицы 7

Звено

Пункты звена

Измеренные

Уравненные

Наименование

Углы

· ' "

Длины, м

Дирекционные углы

· ' "

Абсциссы

x, м

Ординаты

у, м

1

2

3

4

5

6

7

8

18

1

2

3

4

5

6

1794257

1852440

2384533

1934457

1522457

1273753

64,634

35,825

31,530

22,650

29,451

1375745

1374032

1430501

2015024

2153510

1875956

3153739

38433,262

38385,472

38356,828

38327,562

38309,142

38279,978

49217,969

49261,486

49283,003

49271,271

49258,089

49253,989

19

1

2

3

4

5

6

7

-1630257

1803159

1790822

2582729

1970809

1752824

-1815334

144,322

172,688

123,926

76,120

29,792

87,526

110,491

141,694

1494757

1325053

1332251

1323112

2105840

2280648

223511

2252843

39677,140

39552,401

39434,949

39349,822

39298,370

39272,830

39214,403

39134,382

39035,046

50422,110

50494,688

50621,275

50711,331

50767,425

50752,087

50686,917

50610,726

50509,684

Продолжение таблицы 7

Звено

Пункты звена

Измеренные

Уравненные

Наименование

Углы

· ' "

Длины, м

Дирекционные углы

· ' "

Абсциссы

x, м

Ординаты

у, м

1

2

3

4

5

6

7

8

20

1

2

3

4

5

6

1810245

1794903

1791813

1790411

1805300

-1812357

138,478

137,927

136,710

86,324

77,677

74,331

2252843

2263127

2262029

2253840

2244250

2253548

2265944

39035,046

38939,787

38844,588

38749,033

38687,701

38633,361

38582,675

50509,684

50409,175

50309,369

50211,600

50150,852

50095,346

50040,977

21

1

2

3

4

1754456

1842709

1783326

-1785113

68,861

137,361

94,425

81,063

2265944

2224440

2271149

2254516

2243629

38582,675

38532,112

38438,795

38375,923

38315,222

50040,977

49994,230

49893,432

49825,778

49768,841

Продолжение таблицы 7

1

2

3

4

5

6

7

8

36

1

2

3

4

5

6

7

8

9

10

11

12

13

1795530

1794115

1800954

1805230

1553751

1823518

1774730

17745506

1814138

1802645

1652014

432436

1792257

41,471

37,443

49,485

60,958

94,170

56,807

56,211

109,713

44,881

91,289

47,321

141,778

3160704

3160230

3154341

3155330

3164556

2922343

2945857

2924623

2903125

2921259

2923939

2775949

1412421

3204714

38032,821

38062,680

38089,497

38125,037

38169,459

38205,357

38229,360

38251,130

38289,618

38306,597

38341,788

38348,382

38237,561

49571,388

49542,609

49516,478

49482,044

49440,299

49353,242

49301,757

49249,934

49147,197

49105,653

49021,421

48974,564

49062,992

Таблица 8

Погрешности положения пунктов

Узел

Погрешность положения, м

Составляющие погрешности, м

Полуось эллипса

Дирекционный угол максимальной оси, градус

по х

по у

максимальная

минимальная

1

2

3

4

5

6

7

1

2

0,046

0,048

0,032

0,033

0,033

0,034

0,034

0,036

0,031

0,031

48,9

52,3

………………………………………………………………………………………………………

20

21

22

23

0,159

0,165

0,166

0,156

0,108

0,113

0,110

0,101

0,116

0,121

0,125

0,119

0,126

0,126

0,128

0,119

0,096

0,106

0,106

0,101

127,1

123,6

114,3

90,7

………………………………………………………………………………………………………

34

0,074

0,054

0,051

0,066

0,033

42,8

______________________


Приложение 25

к Методическим рекомендациям по производству

маркшейдерских работ при добыче твердых

полезных ископаемых

Журнал вычислений координат пунктов полигонометрического хода

Измеренные углы – журнал №1, стр. 4-10 Полигонометрический ход по вентиляционному и

Приведенная длина сторон хода – журнал №2, стр. 10 откаточному штрекам горизонта - 750 м

Исходные данные – журнал №1, стр.10 Дата

Вычислял:

Пункты

Измеренные горизонтальные углы β

Приведенные горизонтальные проложения S, м

Дирекционные углы а

Натуральные значения

Приращение координат, м

Координаты, м

Примечание и эскизы

sin a

cos a

±

∆ у

±

∆ х

у

х

Х

XI

3

4

5

6

XII

XIII

19

XI

3

267º23'00"

+6

92 03 30

+7

179 42 45

+6

180 10 00

+7

89 32 38

+6

90 55 15

+7

179 25 00

+6

179 48 30

+7

88 21 30

33,512

70,292

40,338

117,691

33,740

29,791

145,978

53,393

125º48'49"

213 11 49

125 15 25

124 58 17

125 08 23

34 41 08

305 36 29

305 01 36

304 50 05

213 11 49

0,547519

0,816572

0,819438

0,817751

0,569072

0,813019

0,818885

0,820803

0,836794

0,577244

0,573167

0,575572

0,822288

0,582237

0,573958

0,571211

-

+

+

+

+

-

-

-

+2

18,348

+6

57,398

+3

33,054

+9

96,242

+2

19,200

+1

24,221

+12

119,539

+4

43,825

-

-

-

-

+

+

+

+

+7

28 043

+14

40,576

+8

23,120

+24

67,740

+7

27,744

+6

17,345

+29

83,785

+11

30,499

18372,160

353,814

411,218

444,275

540,526

559,728

535,508

415,981

18372,160

85731,290

703,254

662,692

639,580

571,864

599,615

616,966

700,780

85731,290

Σβ

Σβтеор

fβ

1079 59 08

1080 00 00

-52"

ΣS=524,735

Σ∆у=-0,039

fу =-0,039

Σ∆х=-0,106

fх =-0,106

fβдоп

_______________________

Приложение 26

к Методическим рекомендациям по

производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал вычислений высот пунктов тригонометрического нивелирования

Журнал измерений длины линий № 12, стр. 8

люд. ходок №6

Журнал измерений углов №12, стр. 9 (ход)

Дата

Исходные данные _________каталог №2, стр. 5 Вычислял:

Сторона хода

Измеренный угол (δ)

Приведенное горизонтальное проложение, S, м

tg δ

S·tg δ, м

Высота инструмента, i, м

Высота визирования ν, м

Превышение

h', м

Среднее превышение

hср

Высота пункта

Пункт

20-21

21-20

+22º10'22"

-21 24 00

44,814

44,815

0,407538

0,391896

18,263

17,563

-1,238

-1,580

+1,301

+0,820

18, 326

-18,323

+5

18,324

-101,712

-83,383

20

21

____________________________


Приложение 27

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал геометрического нивелирования

Место работы 6-й сев. Штрек Дата

Инструмент Исполнитель

Станция

Пункты, пикеты

Отсчет

Превышение

Среднее превышение

Примечание

задний

средний

промежуточный

1

2

3

4

Рп 4-22

22-23

У.г.р

23-24

24-Рп6

1169

5859

1212

5899

1350

6039

-1250

-5938

1018

5706

1316

6001

-1152

-5841

1114

5796

1250

+151

+153

-104

-102

+2502

+2506

-2364

2360

+152

103

+2504

2362

Постраничный контроль

Σ З

14340

Σ П

13958

Σh

+382

Σhcp

+191

_____________________

Приложение 28

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Журнал вычисления высот геометрического нивелирования

Ход 6-й северный штрек Дата

Пункты, пикеты

Среднее превышение, мм

Высоты, м

Примечания

Рп 4

22

23

24

Рп 6

+2

152

+2

-103

+2

2504

+2

-2362

-352,849

-352,695

-352,796

350,290

-352,650

Исходные данные (см. наст. журнал стр. 14)

Измеренные данные (журнал нивелирования № Н-2/84, стр. 26)

Σh=+0.191

Pп6-Рп4=+0,199

fh =-0.008

fhдоп = 50√¯L=50√¯0.4=32мм

_______________________

Приложение 29

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Съемка подземных горных выработок методами

световых сечений и звуколокации

Съемка очистных и подготовительных выработок большого сечения может выполняться путем фотографирования светопрофилей (рис. 1), направленных перпендикулярно к оси выработки через заданные интервалы.

Светопрофили создают импульсной лампой - вспышкой, свет которой тороидальной линзой собирается в плоскость, перпендикулярную к оси прибора, ярко освещая узкую полосу поперечного сечения выработки, Прибор снабжен двумя взаимно перпендикулярными базисами в виде телескопических штанг с марками на концах, изображения которых используются для масштабирования фотоснимков. При энергии вспышки 120 Дж обеспечивается съемка выработок сечением до 10х10 м. Масса импульсного осветителя вместе со штативом для его установки составляет около 8 кг. Для съемки светопрофиля выработок рекомендуется применять фотокамеры, снабженные объективами с фокусными расстояниями не более 50 мм, и пленку светочувствительностью не менее 250 единиц ГОСТ 10691.2-84.

Импульсный осветитель устанавливают через выбранные интервалы по оси съемки, вынесенной от пунктов подземной съемочной сети.

Рис. 1. Схема светопрофильной съемки сечений выработок: 1 - фотокамера; 2 - марки базисов; 3 - импульсный осветитель; 4 - плоскость светопрофиля

Расстояние d фотокамеры до импульсного осветителя выбирают таким, чтобы получить изображение сечений на фотопленке в заданном масштабе

d=fm,

где f - фокусное расстояние объектива фотокамеры; т - знаменатель масштаба снимка.

Для получения укрупненных изображений сечений применяют проекционную печать на фотобумаге, масштабируя снимки по изображениям базисов.

Средняя квадратическая погрешность определения основных размеров сечений выработок методом световых сечений составляет 0,1 - 0,2 м.

Для съемки недоступных очистных камер могут быть использованы звуколокаторы типа «Сфера». Акустическую систему локатора выносят с помощью штанги в полость камеры (рис. 2). От пунктов съемочной сети определяют координаты центра акустической системы и дирекционный угол исходного направления акустического луча. Прибор осуществляет полную съемку камеры из одной точки путем последовательного звуколокационного обзора очистного пространства по замкнутым вертикальным и горизонтальным сечениям. Контур каждого сечения записывается в заданном масштабе на круговой диаграмме.

Дальность действия звуколокатора 60 м; погрешность измерения расстояний не превышает 4 %; на запись одного сечения требуется не более 6 мин; масса комплекта составляет 24 кг, в том числе акустической системы 6 кг.

Для измерения глубины скважин различного назначения используются эхолокаторы типа «Пульсар». Акустическую головку прибора помещают в устье скважины, значение измеряемых расстояний отсчитывают по шкале индикатора. Эхолокаторы позволяют измерять скважины глубиной до 60 м и диаметром 50 - 220 мм; погрешность измерений не превышает 3 %; время замера глубины скважины до 30 с; масса прибора 6,5 кг.

Для съемки и контроля скважин большого диаметра и шахтных стволов, проходимых способом бурения, используются звуколокаторы типа «Калибр». Звуколокационный способ позволяет получать вертикальные профили и горизонтальные сечения ствола, заполненного буровым раствором. Для выполнения съемки скважин снаряд с акустической системой опускают в скважину на кабеле. Регистрация контура сечений или профиля стенок в заданном масштабе осуществляется в наземной части прибора самописцем и визуально контролируется по осциллографу.

Максимальная глубина съемки 1000 м; дальность действия звуколокатора 0,3 - 10 м в зависимости от плотности среды; погрешность измерения радиусов сечений не превышает 4 %; время записи одного сечения 1,2 мин; масса измерительного снаряда 65 кг.

______________________

Рис. 2. Схема звуколокационной съемки камеры: 1 - акустический приемоизлучатель; 2 - рама с механизмом вертикального обзора; 3 - механизм горизонтального обзора; 4 - штанга; 5 - распорная стойка; 6 - самопишущий регистратор (самописец); 7 - контуры горизонтального и вертикального сечений камеры

________________________

Приложение 30

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Допустимые отклонения геометрических параметров при

строительно-монтажных работах

Допустимые отклонения геометрических параметров строящихся зданий и сооружений шахтной поверхности определены, исходя из требований нормативных документов, утвержденных Госстроем РК.

Согласно СНиП «Бетонные и железобетонные конструкции сборные. Правила производства и приемки работ», предельные отклонения положений элементов в смонтированных конструкциях не должны превышать следующих величин, мм.

Смещение осей фундаментных блоков и стаканов фундаментов относительно разбивочных осей....……………………………………………………………………………………………....13

Отклонение отметок верхних опорных поверхностей элементов фундаментов от проектных.....……………………………………………………………………………………...-10

Отклонение отметок дна стаканов фундаментов от проектных ………………………………-20

Смещение осей или граней панелей стен, колонн и объемных блоков в нижнем сечении относительно разбивочных осей или ориентирных рисок.………………………………............5

Отклонение осей колонн зданий и сооружений в верхнем сечении относительно разбивочных осей при высоте колонны, м:

до 8........………….………………………………………………………………………....20

свыше 8 до 16..…….………………………………………………………………….........25

свыше 16 до 25......………………...…………………………………………………….....32

свыше 25 до 40....………………………………...…………………………………….......40

Смещение осей ригелей и прогонов, а также ферм (балок) по нижнему поясу

относительно осей на опорных конструкциях……………………………………. . 5

Отклонение расстояний между осями ферм (балок) покрытий и перекрытий

в уровне верхних поясов от проектных ±20

Отклонение плоскостей стеновых панелей в верхнем сечении от вертикали (на высоту

этажа или яруса)..…………………………………………………………………………….…....10

Отклонение отметок верха колонн или их опорных площадок (кронштейнов,

консолей) одноэтажных зданий и сооружений от проектных......………………......…….......±10

Разность отметок верха колонн или опорных площадок каждого яруса или этажа многоэтажных зданий и сооружений, а также стеновых панелей одноэтажных зданий в пределах выверяемого участка:

при контактной установке (где n - порядковый

номер яруса)........……………………………………………………………………..12+2n

при установке по маякам..………………………..…………………………………......10

Смешение продольной оси подкрановой балки на опорной поверхности

(площадке) колонны от проектного положения ………………………………………………8

Отклонение отметок верхних полок подкрановых балок на двух соседних

колоннах вдоль ряда и на двух колоннах в одном поперечном разрезе пролета

от проектных ……………………………………………….………………………………….... ±16

Смещение оси подкранового рельса с оси подкрановой балки ………………………………..20

Таблица 1

Отклонения

Допустимые отклонения

Плоскостей и линий их пересечения от вертикали или от проектного наклона на всю высоту конструкции:

-для фундаментов

-для стен и колонн, поддерживающих монолитные покрытия и перекрытия

-для стен зданий и сооружений, возводимых в скользящей опалубке при отсутствии промежуточных перекрытий

-для стен зданий и сооружений, возводимых в скользящей опалубке при наличии промежуточных перекрытий

Горизонтальных плоскостей на всю плоскость выверяемого участка

Местные отклонения поверхности бетона от проектной при проверке конструкции рейкой длиной 2 м, кроме опорных поверхностей

В длине или пролете элементов

В размерах поперечного сечения элементов

В отметках поверхностей и закладочных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов

В расположении анкерных болтов:

-в плане внутри контура опоры

-в плане вне контура опоры по высоте

-по высоте

±20 мм

±15 мм

100 мм

1/100 высоты, но не более 50мм

±20 мм

±5 мм

±20 мм

+6 мм; -3 мм

-5 мм

5 мм

10 мм

+20 мм

При приемке законченных бетонных и железобетонных конструкций руководствуются требованиями СНиП «Бетонные и железобетонные конструкции монолитные. Правила производства и приемки работ». Отклонения в размерах и положении выполненных конструкции при возведении башенных копров в скользящей опалубке не должны превышать величин, приведенных в таблице 1.

Таблица 2

Наименование отклонения

Допустимое отклонение

Верхняя плоскость выверенной и подлитой цементным раствором стальной опорной плиты с верхней строганной поверхностью:

по высоте

по уклону

Поверхность фундамента, возведенного до проектной отметки подошвы колонн, без последующей подливки цементным раствором, и отметки выверенных опорных деталей, заделанных в фундамент, с последующей подливкой колонн цементным раствором:

по высоте

по уклону

Смещения анкерных болтов в плане:

-расположенных внутри контура опоры конструкций

-расположенных вне контура опоры конструкций

Отклонение отметки верхнего торца анкерного болта от проектной

Смещение осей колонн и опор относительно разбивочных осей (в нижнем сечении)

Отклонение оси колонны и опоры от вертикали в верхнем сечении при высоте, м :

до 15

более 15

Стрела прогиба (кривизна):

колонны

опоры

Отклонение оси ствола и поясов башни от проектного положения

± 1,5 мм

1/1500

± 1,5 мм

1/1500

5 мм

10 мм

+20 мм; -0 мм

±5 мм

15 мм

0,001 высоты колонны или опоры, но не более 35 мм

1/750 высоты колонны, но не более 15 мм

1/750 длины элемента между точками закрепления, но не более 15 мм

0,003 высоты выверяемой точки над фундаментом

При контроле правильности монтажа конструкций ярусов металлических башенных корпов руководствуются требованиями главы СНиП «Металлические конструкции. Правила производства и приемки работ».

Отклонения поверхности фундаментов, опорных устройств под стальные конструкции положения анкерных болтов, а также отклонения смонтированных конструкций от проектного положения не должны превышать величин, указанных в таблице 2.

В соответствии с требованиями СНиП «Подземные горные выработки» отклонение стенок крепи по радиусу от центра ствола допускается для монолитной бетонной и железобетонной крепи в пределах 50 мм, тюбинговой – в пределах 30 мм.

Величина уступов крепи на контактах смежных заходок монолитной бетонной и железобетонной крепи допускается до 40 мм.

Отклонение от горизонтальной плоскости тюбинговых колец допускается в пределах ± 20 мм.

_____________________

Приложение 31

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Маркшейдерское обеспечение строительства

башенных копров

1. Маркшейдерские работы при сооружении фундаментов

Перед началом строительных работ производят разбивку основных осей фундамента и границ котлована. Разбивку контура котлована под ленточный фундамент прямоугольной формы, а также верхней части фундаментов глубокого заложения (свайных и столбчатых) производят способом перпендикуляров. Полученные точки проектного контура отмечают временными знаками.

При разбивке контура котлована под ленточный фундамент кольцевой формы первоначально закрепляют точки, лежащие на осях ствола. Круговой контур выносят в натуру, откладывая от центра ствола радиус котлована или вынося точки по перпендикулярам от хорд, соединяющих осевые точки контура. Длину перпендикулярных отрезков определяют графически, используя чертеж фундамента в масштабе 1:50 или 1:100.

Для определения объема вынутой земляной массы за отчетный период производят съемку котлована и составляют план, на котором показывают проектные контуры и фактическое положение котлована на момент измерений (рис. 1).

Рис. 1. План котлована под фундамент башенного копра: 1 - заезд в котлован; 2 - проектные контуры котлована

После окончания земляных работ и зачистки дна котлована выполняют исполнительную съемку. На дно котлована переносят оси ствола, от которых производится разбивка осей стен фундамента. Отклонение щитов опалубки фундамента в горизонтальной плоскости не должно превышать 15 мм.

По окончании бетонирования стен фундамента и его перекрытия проверяют размеры фундамента в плане, высоту и горизонтальность перекрытия. В цокольной части фундамента закладывают скобы или марки, на которых отмечают оси ствола.

При сооружении свайного фундамента на дне котлована, кроме осей ствола, закрепляют оси каждого наружного ряда свай не менее чем четырьмя знаками, и после забивки свай производят исполнительную съемку. Проектное и фактическое положения свай показывают на плане в масштабе 1:50.

При возведении фундаментов глубокого заложения с применением опускных колодцев или проходкой шурфов, кроме вынесения в котлован основных осей сооружения, осуществляют разбивку осей и контуров опускных колодцев или шурфов. Контур опускного колодца отмечают знаками по круговой кривой через интервалы, равные длине секции режущего башмака. Горизонтальность башмака проверяют нивелированием секций в точках, симметрично расположенных по периметру башмака. Положение башмака в горизонтальной плоскости контролируют измерением расстояний (радиусов) от центрального отвеса, закрепленного по оси колодца, до секций. Таким же способом проверяют правильность установки опалубки для бетонирования стен колодца. Фактические расстояния не должны отличаться от проектных более чем на 15 мм.

Вертикальность опускного колодца малого диаметра (до 15 м) проверяют по положению отвеса относительно центра марки, установленной под отвесом. Отвес длиной 1 м крепят на кронштейне с внутренней стороны стены нижней части колодца. На кронштейне под отвесом закрепляют диск, на котором нанесены две взаимно перпендикулярные прямые, пересекающиеся в центре, и ряд окружностей с радиусами 5, 10, 15, ... мм. Прямые должны быть параллельны осям колодца, а центр - совпадать с отвесом, когда стенки колодца вертикальны.

Для контроля за вертикальностью опускных колодцев, диаметром более 15 м, рекомендуется использовать реперы, закладываемые в основании колодца через 5 - 6 м по его периметру. Реперы закрепляют па стене колодца в одной горизонтальной плоскости. Наклон колодца периодически проверяют нивелированием реперов.

Положение опускного колодца должно проверяться через метр погружения. Горизонтальные смещения колодца не должны превышать 0,01 от глубины погружения, а тангенс угла отклонения его от вертикали - 0,01.

При возведении столбчатых фундаментов контроль за проходкой и креплением шурфов осуществляют с помощью центрального отвеса, закрепляемого на нулевой раме. Отклонение стенки закрепленного шурфа от вертикали не должно превышать 50 мм.

После сооружения основания фундамента составляют исполнительную схему на скрытые работы. На схеме показывают расположение шурфов или колодцев, а также вертикальные разрезы по их осям.

При сооружении фундамента под сборные стальные конструкции до бетонирования верхней части ростверка на арматуру выносят оси анкерных болтов, предназначенных для крепления опорных плит и колонн нижнего яруса. Разбивку осей анкерных болтов выполняют относительно основных осей копра или ствола. После временного закрепления болтов и закладных деталей проверяют их положение в горизонтальной плоскости и по высоте. По окончании работ производят исполнительную съемку фундамента, анкерных болтов и закладных деталей. Результаты съемки фиксируют на копии рабочего чертежа проекта фундамента (рис. 2).

2. Маркшейдерские работы при возведении башни копра

в скользящей опалубке

Маркшейдерские работы при возведении башни копра включают: проверку установки в исходное положение скользящей опалубки на фундаментной плите; контроль за положением опалубки в плане и по высоте, а также горизонтальности рабочего пола при возведении стен башни; проверку положения проемов и отверстий для установки закладных частей, деталей; разбивку стационарных опалубок для устройства междуэтажных перекрытий, бункеров и машинного зала; наблюдения за осадкой копра.

Правильность положения смонтированной на фундаментной плите скользящей опалубки устанавливают измерениями от проволок, натянутых вдоль осей ствола, до рабочей поверхности каждого щита по верху опалубки. По результатам съемки составляют исполнительную схему размеров и положения скользящей опалубки.

Правильность установки домкратных рам по высоте и горизонтальность рабочего пола опалубки проверяют нивелированием рабочего пола в углах секций и ригелей домкратных рам.

После подъема опалубки на высоту 1,5 - 2 м в стенах копра с наружной и внутренней сторон закладывают скобы, на которые с помощью теодолита переносят оси ствола с ближайших осевых пунктов.

При возведении башни копра положение скользящей опалубки в плане контролируют с помощью приборов вертикального визирования или отвесов. Места расположения визирных марок или отвесов определяют в зависимости от размеров опалубки и высоты копра. При возведении копров высотой до 50 м марки обычно располагают по углам стволового отделения (3 - 4 марки) и в лифтовом отделении (1 марка), при большей высоте марки следует размещать также по углам наружных стен копра.

Визирные марки рекомендуется изготавливать на прозрачной основе размером 40х40 см с сантиметровой сеткой. Марки крепят к элементам скользящей опалубки. При закреплении марки ориентируют таким образом, чтобы их шкалы были параллельны осям ствола, а возрастание оцифровки - противоположно направлениям осей х и у (рис. 3).

Рис. 2. Пример исполнительной системы части фундамента под металлический башенный копер с нанесением результатов измерений на чертеж рабочего проекта: 1 – ось анкерного болта; 2, 3 – расстояния от оси анкерного болта соответственно до продольной А и поперечной 1 разбивочных осей (в числителе – проектные, в знаменателе – фактические); 4 – опорные поверхности; 5 – контур фундамента.

Рис. 3. Принципиальная схема размещения марок при возведении копров прямоугольного сечения:

1 - визирная марка; 2 - направление возрастания оцифровки большой (Б) н малой (М) шкал; хну - оси условной системы координат (оси ствола)

Рис. 4. Положение визирных марок и зенит-прибора при контроле за скользящей опалубкой: 1 - консольный пункт: 2 - зенит - прибор; 3 - щит опалубки; 4 - рабочий пол опалубки; 5 - визирная марка, укрепленная к низу рабочего пола; 6 - визирная марка на консоли, укрепленной к кружалам опалубки; 7 - визирная марка, укрепленная на козырьке опалубки; 8 - наружные подвесные подмости; 9 - внутренние подвесные подмости; 10 - отверстия в подмостях для наблюдений за визирными марками.

Для контроля за положением опалубки зенит-прибор последовательно устанавливают на консольные пункты и берут отсчеты по шкалам марок (рис. 4). Смещения скользящей опалубки в горизонтальной плоскости относительно исходного положения находят по разности начального и последующих отсчетов.

При проверке положения опалубки отвесами их точки схода фиксируют центрировочными пластинами или направляющими блоками. Центрировочные пластины закрепляют на рабочем полу опалубки, а направляющие блоки крепят на кронштейнам к кружалам, стойкам домкратных рам или к низу рабочего пола после подъема опалубки на высоту 1,5 - 2 м. Отклонения опалубки определяют по положению острия отвеса относительно осей пластины, закрепленной на уровне нулевой площадки, или измерениями от отвеса до стен башни копра. Пластины закрепляют так, чтобы их оси были параллельны осям копра.

По результатам наблюдений за положением опалубки составляют чертеж проекций ряда сечений копра на горизонтальную плоскость или чертеж профильных линий стен копра. Построение проекций начинают с вычерчивания проектного сечения копра I - II - III - IV в масштабе 1:20 - 1:50 (рис. 5). В углах сечения вычерчивают шкалы визирных марок D, E, F, G в масштабе 1:1 - 1:5. Направление осей шкал марок на чертеже изменяют относительно фактического на 180°. Центрируют шкалы так, чтобы положение угловых точек I, II, III, IV соответствовало начальным отсчетам по шкалам. Отсчеты по визирным маркам или смещения отвесов на нулевой площадке, получаемые при каждом наблюдении за опалубкой, наносят на чертеж и находят таким образом положение угловых точек копра последовательно для всех сечений. Для каждого сечения указывают высотную отметку.

Профильные линии стен башенного копра строят по отклонениям марок или отвесов в двух взаимно перпендикулярных вертикальных плоскостях. Вертикальный масштаб профиля принимают равным 1:100 или 1 :200.

Отклонение копра в горизонтальной плоскости показывают соответственно в масштабе 1:5 или 1:10.

Высоту рабочего пола определяют с помощью деревянных реек с дециметровыми делениями, прикрепляемых к арматуре угловых и узловых частей башни. Рейки устанавливают после монтажа опалубки и по мере ее подъема систематически наращивают, отмечая на них высоту относительно нулевой площадки. Рейки используют также для оперативного контроля за горизонтальностью рабочего пола опалубки, определения высоты установки закладных деталей и устройства перекрытий. Через каждые 30 - 20 м подвигания опалубки высоту рабочего пола проверяют измерениями от репера, заложенного в нижней части копра.

Рис. 5. Проекции сечений башенного копра на горизонтальную плоскость: MNPQ - проекция сечения копра на горизонте + 44,7 м

По мере возведения стен на горизонты перекрытий копра выносят оси ствола, от которых строят разбивочные (монтажные) оси оборудования. На монтажных горизонтах закрепляют реперы, высоты которых определяют измерениями от нулевого репера копра.

3. Маркшейдерские работы при сооружении каркаса

металлических башенных копров

Перед монтажом стальных конструкций на верхней плите фундамента и за ее пределами строят монтажную сетку с размерами сторон, соответствующими расстояниям между осями колонн. Построение сетки производят сгущением разбивочной сети. Длина сторон монтажной сетки не должна отличаться от проектной более чем на 5 мм.

При установке опорных плит контролируют их положение относительно разбивочных осей, высоту и горизонтальность верхней плоскости. Высотная отметка верхней плоскости плиты не должна отличаться от проектной более чем на 1,5 мм, а ее уклон не должен превышать 1:1500. После установки плит в проектное положение и подливки их бетоном выполняют контрольное нивелирование. На опорные плиты переносят оси колонн, которые отмечают на рабочей поверхности кернами или рисками. Правильность разбивки осей проверяют измерением длины всех пролетов. Результаты измерений наносят на рабочий чертеж проекта с указанием высотных отметок верхних плоскостей плит.

Выверку каркаса башенного копра выполняют по мере возведения отдельных ярусов. После завершения монтажа каждого яруса каркаса составляют чертежи рядов колонн в вертикальных проекциях, построенных параллельно обеим осям ствола. На чертежах показывают отклонения от проектного положения каждой колонны в миллиметрах, высотные отметки ярусов, расстояния между осями колонн в местах крепления к опорным плитам.

По мере возведения каркаса на горизонты перекрытий выносят оси ствола и передают высоты, которые отмечают рисками или кернами на металлоконструкциях. После возведения перекрытий и установки стеновых панелей оси ствола переносят на стены и закрепляют на скобах.

При сборке башенного копра на монтажном стенде с последующей надвижкой в проектное положение выполняют: разбивку фундаментов монтажного стенда и накаточных путей; проверку положения фундаментов в плане и высотных отметок опорных поверхностей стенда, накаточных путей и основного фундамента; контроль за вертикальностью сборки каркаса копра на монтажном стенде; определение величины продвижения копра и измерение осадки путей при надвижке, контроль установки копра в проектное положение.

При возведении башенного копра с наклонными опорными стойками способом последовательного наращивания ярусов монтажную сетку строят в виде прямоугольников, вершинами которых являются проекции цент- (дров опорных поверхностей стоек на нулевой горизонт копра (рис. 6).

Рис. 6. Схема металлического башенного копра с наклонными стойками: 1 - опорная часть; 2 - башенная часть; 3 - фундамент; 4 - разбивочные оси

Линии сетки, кроме того, закрепляют вне контура копра не менее, чем тремя пунктами с каждой стороны. Разбивку осей пяты опор и опорной рамы станка выполняют аналогично разбивке фундаментов и подкопровой рамы при сооружении укосных стальных копров. При монтаже опорной части с пунктов монтажной сетки контролируют установку каждой стойки в двух взаимно перпендикулярных плоскостях. После окончания монтажа опорной части копра определяют высотные отметки каждой опорной поверхности, и на оголовок копра переносят направления осей ствола, от которых определяют смещения осей опор башенной части. Результаты контрольных и исполнительных измерений наносят на рабочие чертежи проекта.

_________________________

Приложение 32

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Проверка соотношения геометрических элементов одноканатной

подъемной установки

После монтажа подъемной установки проверяют соотношение геометрических элементов (рис. 1). По результатам измерений, выполненных относительно оси подъема, вычисляют углы девиации подъемных канатов:

на барабанах подъемной машины

;

на копровых шкивах β=а—γ cos φ

В этих формулах уш , уб - ординаты точек схода каната с барабана и шкива в системе координат, ось Оу которой совмещена с осью главного вала; γ - угол поворота плоскости шкива относительно оси Ох; l и φ - длина и угол наклона линии, соединяющей оси вала шкива и главного вала.

Рис. 1. Геометрические элементы и параметры одноканатной подъемной установки:

1 и 2 - ось вала и ось симметрии копрового шкива; 3 - ось подъема; 4 и 5 - соответственно центр и ось главного вала подъемной машины; 6 - вертикальная ось подъемного сосуда; 7 - точка закрепления подъемного каната; 8 - горизонт измерений; lmin - минимальная длина головного каната; l и φ - длина и угол наклона линии, соединяющей оси вала шкива и главного вала; а1 , а2 , а3 , а4 и β1, β2 , β3 , β4 - углы девиации канатов соответственно на барабанах подъемной машины и шкивах; ωх - угол отклонения от вертикали головного подъемного каната в плоскости х.

Угол γ определяют относительно вспомогательной оси, вынесенной на подшкивную площадку параллельно оси подъема:

,

где γа , γb - ординаты центров ручья копрового шкива в горизонтальной плоскости, проходящей через его середину; Dш - диаметр копрового шкива.

Углы отклонения головных канатов от отвесного положения ωх и ωу находят по разностям абсцисс (ординат) осей канатов при нижнем и вернем положениях подъемного сосуда и расстоянию h1 от оси вала копрового шкива до горизонта измерений на ярусе корповых расстрелов.

Углы наклона осей валов подъемной машины ε и корповых шкивов δ определяют по разности высот шеек вала с учетом диаметра.

Допускаемые отклонения параметров приведены в таблице 1.

Таблица 1

Обозначения

Допускаемые отклонения

Обоснование

а, β

а1 , (β1 )

а4,4 )

а, β

1º30'

2º для машин БЦК при желобчатой поверхности малого барабана

2º30' для проходческих грузовых лебедок

Правила промышленной безопасности при ведении работ подземным способом.

ωх, ωу

ωх, ωу

1º при жесткой армировке

30' при канатной армировке

ε

δ

2' при монтаже

4' при монтаже

ε

δ

20'при диаметре барабана менее 5 м;

14' при диаметре барабана более 5 м; (в период эксплуатации)

20' в период эксплуатации

Правила охраны сооружений и природных объектов от вредного влияния подземных горных разработок на угольных месторождениях

Приложение 33

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Проверка вертикальности шахтных копров

Вертикальность шахтного копра контролируется определением смещения d точки пересечения осей ствола, вынесенных на подшкивную площадку укосного копра или в машинный зал башенного копра при их сооружении, относительно центра ствола на нулевом горизонте. Линейную величину

d =

вычисляют по значениям смещений d1 , d2 в направлениях, параллельных осям ствола.

Величины d1 , d2 определяют угловыми измерениями с пунктов, расположенных на осях ствола, или с помощью приборов вертикального проектирования и отвесов. Визирование в процессе измерения углов и проектирования точек может осуществляться на марки, специально установленные на копре в верхней и цокольной частях, или непосредственно на осевые метки наблюдаемых горизонтов. При определении кренов башенных копров, имеющих круглое сечение, визирование рекомендуется выполнять по двум касательным к каждому выбранному горизонту, а среднее значение из этих направлений принимать за направление на центр наблюдаемого сечения.

Относительный наклон копра вычисляют по формуле

.

где h - высота подшкивной площадки укосного копра или машинного зала башенного копра относительно нулевого горизонта.

Крен башенного копра целесообразно определять нивелированием осадочных марок, заложенных в период строительства копра в его цокольной части. Марки закрепляют по углам или на концах взаимно перпендикулярных диаметров башни на одном уровне. В каждом цикле наблюдений производят нивелирование осадочных марок с точностью, отвечающей требованиям пункта 236.

По разности осадок марок находят наклоны ix и fa фундамента по направлениям осей ствола и вычисляют полный относительный наклон башенного копра

.

В соответствии с «Правилами охраны сооружений и природных объектов от вредного влияния подземных горных разработок на угольных месторождениях» (М., «Недра», 1981), допустимый относительный наклон стальных укосных копров составляет 0,006. Для башенных копров, согласно требованиям СНиП II - 15 - 74 «Основания зданий и сооружений», предельный относительный крен равен 0,004.

________________________

Приложение 34

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Проверка соотношения геометрических элементов

многоканатной подъемной установки

Проверку выполняют после проточки футеровки ведущих и отклоняющих шкивов. На перекрытии башенного копра параллельно оси главного вала машины закрепляют вспомогательные оси АВ и СД (рис, 1, а, б, в, г), относительно которых производят ординатную съемку канатов при верхнем и нижнем положениях подъемных сосудов. При этом считают, что оси канатов при нижнем положении сосуда вертикальны. Нивелированием определяют углы наклона осей δ и δ' главного вала и вала отклоняющих шкивов.

Рис. 12. Геометрические элементы многократной подъемной установки:

а - общий вид; б, в - проекции вала; I – II – ось главного вала; III-IV-ось вала отклоняющих шкивов; Ц – центр главного вала; Цб и Цб ' – средние точки схода головы и промежуточных канатов с барабана ведущих шкивов; Цш и Цш ' – средние точки схода головных и промежуточных канатов с отклоняющих шкивов; Цп.н – центр подвесного устройства неотклоненной системы канатов; Цп.о - центр подвесного устройства отклоненной системы канатов

В результате проверки определяют: θх , θy , ωx , ωу - углы отклонения от вертикали осей систем канатов в проекции на координатные плоскости; аi и βi - углы девиации головных канатов на ведущих и отклоняющих шкивах; φ и ψ - углы девиации оси системы промежуточных канатов на ведущих и отклоняющих шкивах.

; ;

; ;

Таблица 1

Обозначение

Допускаемые отклонения

Примечание

θу

ωу

θх

ωх

θх

ωх

а

β

φ

ψ

δ

δ'

0º30'

0º30'

1º30'

1º30'

0º30'

0º30'

1º30'

1º30'

0º30'

0º30'

0º02'

0º10'

При жестких проводниках (Правила технической эксплуатации угольных и сланцевых шахт)

Правила технической эксплуатации угольных и сланцевых шахт

αiy +δ+λi ;

;

; ,

где хi , уi , хi , уi - - координаты центров неотклоненных канатов при верхнем и нижнем положениях подъемного сосуда; n - число канатов; h1 и h2 - превышения оси главного вала и оси зала отклоняющих шкивов над горизонтом измерений; , , xi ш , yi ш - координаты центров отклоненных канатов при верхнем и нижнем положениях подъемного сосуда; λi и λ'i - поправки за крайние положения канатов (определяются по схеме подвесного устройства сосуда); l -длина промежуточной струны каната; ε - угол поворота оси вала отклоняющих шкивов относительно оси главного вала; η - угол обхвата отклоняющего шкива канатом. Допускаемые угловые отклонения приведены в таблице 1.


Приложение 35

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Требования к составлению и ведению журнала проходки

шахтного ствола

На титульном листе журнала указывают наименование строительной организации ствола, шахты.

В журнале, преимущественно в табличной форме, помещают: основные данные о проходке ствола, взятые из проекта шахты (рудника) и геологического заключения об условиях проходки ствола (пересекаемые породы, водоносные горизонты); сроки сооружения ствола; характеристику технологического оборудования; основные данные по водоподавлению и результаты химического анализа воды; характеристику крепи ствола; горизонтальные сечения ствола в различные периоды строительства шахты (во время проходки с размещением стволопроходческого оборудования, в период проходки горизонтальных выработок, при сдаче ствола в эксплуатацию).

На следующих четных страницах журнала в табличной форме приводят данные по продольному сечению ствола, на нечетных страницах помещают эскизы деталей проходки ствола и вносят необходимые примечания. Первые графы таблицы заполняют по данным контрольной скважины (литологическая колонка, глубина залегания и мощность пород, символ пород и ожидаемый приток воды из них, коэффициент крепости и угол падения пород). В средней части таблицы в вертикальном масштабе 1 : 100 строят разрез по стволу, на котором: изображают детали и материал крепи, проемы, оставленные в стенках ствола, места вывалов, водоулавливающие кольца и т. п., а также пересекаемые стволом породы; ставят дату проходки, возведения крепи и армировки ствола. В последующих графах указывают: глубину контактов горных пород от земной поверхности и их мощность; название, характеристику и описание пересекаемых пород; приток воды и дату его установления.

К деталям проходки ствола, изображаемым на четных страницах, относят: горизонтальные сечения ствола в свету и в проходке не реже чем через 10 м по глубине с указанием расстояний от отвесов до крепи и толщину крепи; опорные башмаки; околоствольные камеры, водоулавливающие кольца, сопряжения с околоствольными выработками (в примечании к эскизу указывают номер проектного чертежа и наименование проектной организации); места и характер деформаций стенок ствола; расположение скважин для цементации, силикатизации, химизации и других способов водоподавления; структуру пересекаемых угольных пластов, места выбросов угля, газа и пород.

Геологическую ситуацию разреза составляет геологическая служба, обслуживающая проходку ствола.

Журнал проходки ствола после проверки геологических и технических данных подписывают технический руководителей организации, главный маркшейдер и главный геолог, обслуживающие сооружение ствола. Эти же лица подписываются на разрезах по стволу против отметки проходки ствола за отчетный период.

_______________________


Приложение 36

к Методическим рекомендациям

по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Контроль вертикальности проходки шахтных стволов

буровыми установками

Технология проходки шахтных стволов и скважин большого диаметра высокопроизводительна и эффективна только при строгом соблюдении вертикальности оси ствола в процессе бурения. Вертикальность ствола, заполненного буровой жидкостью, не может контролироваться проходческими шахтными отвесами. В этих случаях для оперативного определения положения бурового снаряда могут быть использованы проекциометры типа ПМ4.

Рис. 1. К определению координат центра контролируемого сечения ствола

Проекциометр ПМ4 (рис. 1) предназначен для контроля вертикальности проходки стволов практически всеми типами буровых установок, у которых буровая колонна в процессе монтажа или демонтажа опирается на ротор или опорную балку 7. Проекциометр включает: бобину 1, вмещающую 1400 м миллиметрового троса 6, блок-счетчик 2 для измерения глубины, поворотно-зажимное устройство 3 для вращения бобины вокруг вертикальной оси на треноге 5. Треногу закрепляют на торце буровой колонны 8 или устанавливают как обычный геодезический штатив. Для спуска, натяжения и центрирования троса 6 в буровой колонне в комплект проекциометра входит центрирующий груз 9. Прибор снабжен микрометрическим уровнем 4, закрепляемым на тросе с помощью зажимов. Для определения смещения центра бурового снаряда 10 относительно устья форшахты 11 измеряют проекциометром отклонение от вертикали троса, натянутого внутри буровой колонны.

Проекциометр ПМ4 позволяет контролировать вертикальность проходки шахтных стволов глубиной до 1000 м при углах отклонения до 10'. Средние квадратические погрешности определения положения центра бурового снаряда и измерения глубины составляют 1:20000 глубины контролируемого сечения ствола 12.

Измерения выполняют, когда буровая колонна подвешена на роторе или опорной балке после наращивания очередным звеном. Проекциометр устанавливают на торце буровой трубы, и опускают центрирующий груз по колонне до бурового снаряда. Под бобиной на тросе закрепляют микрометрический уровень.

Один прием наблюдений за положением центра бурового снаряда включает: снятие показаний с блок-счетчика глубины, установку микрометрического уровня по оптическому визиру в направлении одной из осей ствола путем вращения бобины в поворотном устройстве; приведение в горизонтальное положение цилиндрического уровня микрометрическим винтом; взятие отсчета по шкалам винта; повторение двух последних операций после установки микрометрического уровня по направлению, отличающемуся на 90, 180 и 270° относительно начального.

Смещение (мм) центра бурового снаряда относительно устья форшахты по направлению осей ствола вычисляют по формулам:

Ах = 2НК(а1800 );

Аy = 2НК(а27090 ).

где Н - глубина ствола до контролируемого сечения, м; а0 , а90 , а180 и а270 -отсчеты по шкалам микрометрического винта при соответствующей его установке; К - поправочный коэффициент, учитывающий провисание отклоненного от вертикали троса.

Для полевого контроля вычисляют величину

С== = (а0 + а180 ) - (а90+ а270 ),

которая не должна превышать 35/Н, мм.

Поправочный коэффициент К определяют по номограмме (рис. 2) или вычисляют по формуле

К = ,

где φ - отношение массы центрирующего груза Q к массе 1 м троса q (φ = Q/q).

Чтобы трос проекциометра не касался стенок буровой колонны, подбирают центрирующий груз, при котором соблюдается условие

,

где Qб - масса бурового снаряда, qб - масса 1 м буровой колонны.

Если центр ротора смещен относительно центра ствола на величину более 20 мм, то смещение учитывают при обработке результатов измерений. При подвеске буровой колонны на роторе центр ее верхнего сечения не должен смещаться в горизонтальной плоскости относительно центра ротора также, более чем на 20 мм.

Рис. 2. Номограмма для определения коэффициента К.

После выполнения первого приема измерений ротором поворачивают колонну приблизительно на 90° и выполняют второй прием наблюдений. Третий и четвертый приемы выполняют соответственно после поворота колонны на 180 и 270° относительно начального положения ротора. Разность координат между центром ротора и центром сечения ствола вычисляют как среднее из четырех приемов наблюдений. Цикл работ по определению отклонения оси ствола от вертикали рекомендуется закончить контрольными измерениями, при которых ориентирование прибора по направлениям координатных осей выполняют только вращением ротора.

Результаты измерений записывают в журнале. Там же вычисляют значения смещений Ах , Лу центра бурового снаряда при каждом положении стола ротора. Величину А и направление а смещения центра сечения относительно устья ствола вычисляют дважды: по средним значениям смещений Ах , Ау , определяемых при четырех положениях стола ротора, и по результатам контрольных измерений. Расхождение значений А не должно превышать 3/5000 Н.

Анализ положений центра бурового снаряда, определенных при различных углах поворота стола ротора, позволяет оценивать возможные изменения формы и размеров контролируемого сечения ствола 12.

При подвешивании буровой колонны на опорной балке измерения выполняют при одном положении бурового снаряда. В этом случае производят несколько приемов наблюдений с интервалом между ними 15 - 20 мин до получения результатов, совпадающих в пределах точности измерений.

Вертикальность направления бурения рекомендуется контролировать, как правило, по мере углубки ствола на длину от одного до трех буровых звеньев. Центры контролируемых сечений наносят на совмещенный план крупного масштаба.

Пример записи и обработки результатов измерений в журнале контроля вертикальности бурения

Глубина 403 м

Коэффициент К 1,14

Допустимое значение С 0,09 мм

Обозначения измеренных и вычисленных величин

Основной цикл измерений

Контрольные измерения

Положение стола ротора

Среднее значение

90º

180º

270º

а180 , мм

а0 , мм

4,97

4,26

4,79

4,38

4,87

4,36

4,91

4,29

0,56

4,83

4,24

9,07

0,59

а180 , + а0 , мм

а180 , - а0 , мм

9,23

0,71

9,17

0,41

9,23

0,51

9,20

0,62

а270 , мм

а90 , мм

4,78

4,38

4,75

4,43

4,69

4,52

4,72

4,47

0,28

4,70

4,44

а270 , + а9 0 , мм

а270 , - а90 , мм

9,16

0,40

9,18

0,32

9,21

0,17

9,19

0,25

9,14

0,26

С, мм

0,07

0,01

0,02

0,01

0,07

Ах , мм

Ау , мм

А, мм

А, градус

650

370

380

290

470

160

570

230

520

260

580

27

540

240

590

24

___________________


Приложение 37

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Маркшейдерское обеспечение монтажа жесткой армировки

вертикальных шахтных стволов

В проекте организации маркшейдерских работ при монтаже армировки указываются:

методы вынесения в ствол и закрепление разбивочных осей;

схема расположения армировочных отвесов;

типы и размеры шаблонов;

методы контрольных измерений и исполнительной съемки;

технические средства измерений и вспомогательное оснащение маркшейдерских работ;

нормы допустимых отклонений армировки;

мероприятия, обеспечивающие безопасность маркшейдерских работ.

Для выполнения работ, обеспечивающих монтаж армировки, маркшейдер руководствуется проектными чертежами поперечного сечения ствола, размещения монтажного оборудования, расположения проходческих лебедок, сопряжения ствола с околоствольными выработками каждого горизонта и тому подобное. Типовая схема размещения маркшейдерских приборов и оборудования при армировании ствола показана на рис. 1.

Для фиксирования в стволе разбивочных вертикальных осей могут быть применены свободные (подвижные) и закрепленные армировочные отвесы, а также трос проекциометра. Свободные армировочные отвесы перемещаются вслед за монтажным полком, а закрепляемые отвесы опускают с поверхности на полную глубину ствола и после определения среднего положения покоя закрепляют в зумпфовой части. Трос проекциометра приводят в вертикальное положение по показаниям датчика вертикали.

Число отвесов и их размещение в сечении ствола определяют в соответствии с расположением расстрелов в ярусе: отвесы опускают вблизи узлов крепления проводников или около сочленения расстрелов; главный расстрел устанавливают по двум отвесам; расстрел, параллельный главному, устанавливают по одному отвесу и горизонтальному шаблону; группу вспомогательных расстрелов, перпендикулярных к главному, устанавливают по отвесу у среднего расстрела с помощью горизонтальных шаблонов; установку расстрелов, расстояние между которыми превышает 3 м, производят по двум отвесам каждый; монтажный кондуктор устанавливают по трем отвесам. Схемы размещения отвесов при армировании для унифицированных сечений стволов с жесткими проводниками показаны на рис. 2.

Армировочные шаблоны подразделяются на группы: шаблоны для разметки длины расстрелов и мест расположения лежек или монтажных отверстий и для контроля сборки яруса в целом; шаблоны для взаимной установки расстрелов по высоте (дистанционные шаблоны); шаблоны для разбивки лунок под расстрелы; шаблоны для взаимной установки расстрелов в ярусе (горизонтальные шаблоны); шаблоны для установки расстрелов относительно отвесов. Размеры рабочей части шаблонов не отличаются от проектных более чем на 1 мм.

Рис. 1. Монтаж расстрелов относительно подвижных отвесов: 1 - лебедка; 2 - направляющий блок; 3 - центрировочная пластина; 4 - контрольный ярус; 5 - боковой расстрел; 6 - центральный расстрел; 7 - ограничитель колебаний; 8 - дистанционный шаблон; 9 - нить отвеса; 10 - разъемный груз; 11 - подвесной двухэтажный армировочный полок; 12 - шаблон для разбивки лунок; 13 - накладной шаблон; 14 - горизонтальный шаблон; 15 - шнуровой отвес; 16 - разбивочная ось; 17 - осевая скоба; 18 - теодолит; А, Б, С, D - подвижные отвесы

Рис. 2. Схемы расположения армировочных отвесов 1 – 6

В комплект армировочных шахтных отвесов входят лебедки, тросы (проволоки), грузы, направляющие блоки и центрировочные пластины, устройства для решения задачи проектирования, ограничители колебаний.

В зависимости от глубины ствола и срока его сооружения для свободных шахтных отвесов применяют тросы диаметром от 2 до 8 мм из проволоки высшей марки В с покрытием, рассчитанным на средние или жесткие условия работы. Для закрепленных вертикальных осей в стволе могут использоваться тросы диаметром до 20 мм. Проволоку для отвесов выбирают в соответствии с ГОСТами. Грузы применяют монолитные, разъемные, состоящие из двух частей, и составные. Масса груза отвеса выбирается с учетом диаметра троса (проволоки) таким образом, чтобы запас прочности троса на разрыв был не менее пятикратного. Наряду с указанными грузами, могут применяться грузы с подъемным устройством, позволяющим регулировать длину троса. Грузы массой более 50 кг присоединяют к тросу или проволоке с помощью платковых и клиновых зажимов.

______________________

Приложение 38

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Проверка соотношения геометрических элементов

канатной армировки

Основные геометрические элементы и параметры канатной армировки одного подъемного отделения показаны на рис. 1.


Рис. 1. Геометрическая схема канатной армировки подъемного отделения:

1 - горизонт подвеса канатных проводников (перекрытие копра); 2 и 6 – оси верхнего и нижнего вспомогательных проводников; 3 - канатный проводник; 4 - ось направляющего устройства; 5 - подъемный сосуд; 7 - горизонт фиксации канатных проводников (плоскость симметрии натяжной рамы); 8 - натяжном груз; 9 - ось прицепного устройства; 10 - подъемный канат; I", II" и I"' II"' - соответственно точки подвеса и фиксации канатных проводников

Маркшейдерской проверкой канатной армировки определяют: отклонения ширины колеи канатных проводников на горизонтах подвеса и фиксации, отклонения ширины колеи верхних и нижних направляющих устройств подъемных сосудов, отклонения точек подвеса канатных проводников от проектного положения, отклонение от вертикали осей систем канатных проводников подъемных отделений, отклонения расстояний между осями вспомогательных и канатных проводников от проектных.

Для проверки проектных значений ширины колеи S измеряют ширину колеи направляющих устройств нижнего S'н и верхнего S'B поясов сосуда на нулевой площадке и с крыши сосуда, а также ширину колеи канатных проводников на перекрытии копра S" и натяжной раме S'". Измерения выполняют рулеткой или реечным координатометром.

Съемкой прицепных устройств на перекрытии копра находят координаты точек подвеса канатных проводников в условной системе, за ось ординат которой принимают ось главного вала многоканатной подъемной машины, а за ось абсцисс - ось подъема (рис. 2). В случае одноканатного подъема за оси условной системы принимают оси подшкивной площадки.

Для определения положения точек фиксации канатных проводников на натяжную раму передают координаты двумя шахтными отвесами либо канатным проекциометром по двум канатным проводникам. Съемку канатных проводников на натяжной раме выполняют линейными измерениями относительно шахтных отвесов или канатных проводников (рис. 3), используемых при измерениях проекциометром.

Профильную съемку вспомогательных проводников выполняют относительно отвесов аналогично съемке проводников жесткой армировки.

Отклонения ширины колеи верхних и нижних направляющих устройств и отклонения ширины колеи канатных проводников на горизонтах подвеса и фиксации, а также отклонения вспомогательных проводников от проектного положения находят из сравнения соответствующих величин, полученных по результатам проверки, с их проектными значениями. Отклонения точек - подвеса канатных проводников от проектного положения вычисляют, используя полученные по результатам съемки их фактические координаты.

Рис 2. Положение элементов канатной армировки подъемного отделения относительно осей многоканатной; подъемной машины: 1 н 2 - соответственно проектное и фактическое положение вспомогательного проводника; I, II, III, IV - проектные точки закрепления канатных проводников подъемного отделения; АА' , ВВ' - проектные горизонтальные оси подъемного отделения: I ", II", III", IV"' и I"', II'" III,'" IV"' - точки, подвеса и точки фиксация канатных проводников; О1 "и О1 "'- центры расположения точек подвеса и точек фиксации

Относительное отклонение от вертикали оси системы канатных проводников подъемного отделения υ определяют по формуле

где хп i , уп i и хф , уф i координаты точек подвеса и точек фиксации канатных проводников; n - число канатных проводников в подъемном отделении; L – длина канатного проводника.

Рис. 3. Схема к определению координат точек фиксации канатных проводников линейными засечками: I"', II"', . . . VIII"' - точки фиксации канатных проводников клетевого подъема; V"', V11I"' - точки фиксации канатных проводников, использованных для измерений проекциометром (исходные точки); 1, 2… 12 - углы, вычисляемые из у треугольника по измеренным расстояниям между канатами.

_______________________

Приложение 39

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Контроль прямолинейности стационарного конвейера

Для контроля прямолинейности конвейера после его монтажа или капитального ремонта производится ординатная съемка конвейерного става с пунктов подземных полигонометрических ходов. С этой целью выполняют боковое нивелирование кронштейнов роликоопор холостой ветви ленты от створа соседних полигонометрических пунктов. Отсчеты берут по горизонтально установленной рейке с точностью до миллиметра.

Ординаты центров роликоопор вычисляют в условной системе координат, за начало которой принят центр А выносного барабана, а за ось абсцисс (х') - ось транспортирования АВ (линия, соединяющая центры выносного А и приводного Б барабанов). С этой целью вычисления ведут в последующей последовательности.

Решают обратную геодезическую задачу для стороны между точками А и Б в принятой системе координат

.

Находят угол поворота ∆а координат осей принятой системы относительно осей условной

∆α=360º-α

Перевычисляют координаты полигонометрических пунктов в условную систему путем последовательного перехода от пункта к пункту

х'k = x′ k -1 +(x k -x k -1 ) cos ∆α-(y k -y k -1 ) sin ∆ α;

y' k = y k -1 +(y k -y k -1 ) cos ∆α+(x k -x k -1 ) sin ∆ α;

Смещения (ординаты у'I ) центров коликоопор холостой ветви от оси транспортирования вычисляют отдельно для каждой стороны хода

,

где ai – отсчет по рейке при съемки i роликоопоры; bp - ширина роликоопоры холостой ветви (аi и bp – положительны, если ход проложен слева и отрицательны, если ход проложен справа от оси х'); lp – расстояние между соседними роликоопорами холостой ветви; j – порядковый номер роликоопоры в интервале стороны.

Приложение 40

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Предварительная оценка точности смыкания забоев

Требуется рассчитать ожидаемую погрешность смыкания встречных забоев при прохождении уклона с горизонта H1 на горизонт Н2 . Горизонт H1 ориентирован через вертикальный ствол шахты 1 глубиной 400 м, горизонт H2 - через вертикальный ствол шахты 2 глубиной 560 м. Ориентирование производилось независимо дважды. На земной поверхности от пункта Р к отвесам О1 и О2 (рис. 1) проложены двойные висячие ходы в соответствии с требованиями, предъявляемыми к полигонометрии 1 разряда. Высоты пунктов определены нивелированием IV класса.

Ожидаемое место встречи забоев - точка К; ответственное направление: в плане Кх (перпендикулярное к оси уклона) и по высоте.

Допустимые расхождения встречных забоев: в плане 0,6 м, по высоте 0,3 м.


Рис. 1. Проект построения полигонометрических ходов на земной поверхности и в горных выработках

1. Оценка точности смыкания забоев по ответственному

направлению в плане

Общую среднюю квадратическую погрешность смыкания забоев по ответственному направлению в плане вычисляют по формуле

M2 x = m2 х О1 +m2 xO 2 +m2 х βш +m2 х βп +m2 х S ш +m2 х S п (1)

где m2 х O 1 и m2 xO 2 – средние квадратические погрешности смыкания забоев вследствие погрешностей ориентирования шахт 1 и 2; m2 х β ш и m2 х β п – средние квадратические погрешности смыкания забоев вседствие измерения углов в полигонометрических ходах и на поверхности; m2 х S ш и m2 х S п - средние погрешности смыкания забоев вследствие измерения длин в полигонометрических ходах в шахте и на поверхности.

Среднюю квадратическую погрешность смыкания забоев вследствие погрешности ориентирования одной шахты определяют по формуле

, (2)

где МО - средняя квадратическая погрешность ориентирования; Rуо - проекция линии, соединяющей начальную точку хода с предполагаемой точкой К встречи забоев, на направление Ку.

Для соблюдения требования пункта 153 значение средней квадратической погрешности ориентирования шахты не должно превышать 1'. Учитывая, что ориентирование через каждый ствол будет выполнено дважды, принимают

.

Величины Rуо = О1 ' О1 = 980 м для шахты 1 и Rуо = О2 ' О2 = 1090 м для шахты 2 определяют графически (рис. 1)

По формуле (2) находят

; .

Среднюю квадратическую погрешность смыкания забоев вследствие погрешностей измерения углов в висячих полигонометрических ходах на поверхности и в шахте при двукратном выполнении измерений определяют по формуле

(3)

где mβ - средняя квадратическая погрешность измерения горизонтальных углов; Ry i - проекция на ось у расстояния от последнего пункта хода (точка К) до i-го пункта хода, м.

В соответствии с п. 143 среднюю квадратическую погрешность измерения углов в подземных полигонометрических ходах принимают равной 20"; среднюю квадратическую погрешность измерения углов в полигонометрических ходах 1 разряда на земной поверхности - 5"'. Значение Ryi определяют графически с плана. В данном примере для подземных полигонометрическнх ходов ∑Ryi =2950·104 , м2 , а для полигонометрических ходов на земной поверхности ∑R 2 yi =353·104 , м2 .

Подставив эти величины в формулу (3), получают;

; .

Среднюю квадратическую погрешность смыкания забоев вследствие погрешностей измерения рулеткой длины сторон в подземном полигонометрическом ходе при двукратном выполнении работ определяют по формуле

, (4)

где μ и λ - коэффициенты случайного и систематического влияния при линейных измерениях; Si - длина стороны полигонометричекого хода; Lx - проекция на ось X замыкающей полигонометричеекого хода; аi - дирекционный угол стороны полигонометрического хода.

Принимают μ=0,001 и λ=0,00005 (приложение 14). В данном примере для подземных полигонометрических ходов получено ΣSi cos2 ai =1190 м. Проекции на ось X замыкающих полигонометрических ходов от стволов 1 и 2 к пункту К составляют 1' - К= 920 м, I ' - К=560 м.

Используя формулу (4), получают:

.

Среднюю квадратическую погрешность смыкания забоев вследствие погрешностей измерения светодальномером длины сторон в полигонометрических ходах на земной поверхности при двукратном выполнении измерений определяют по формуле

, (5)

где тSi - средняя квадратическая погрешность измерения cветодальномером длины стороны полигонометричеекого хода.

Принимая ms = 10 мм, по формуле (5) получают

.

По формуле (1) находят общую среднюю квадратическую погрешность смыкания забоев в плане

,

.

Отсюда ожидаемая погрешность смыкания забоев составит

,

что превосходит установленный допуск.

Чтобы обеспечить смыкание забоев в пределах допустимого расхождения, целесообразно уменьшить влияние погрешностей угловых измерений, разделяя подземные полигонометрические ходы на секции гиросторонами (1-2), (18-19) и (I-II), (XVI-XV). От гиросторон (18-19) и (XIV-XV) прокладывают висячие ходы до точки К встречи забоев. Угловую навязку в каждой секции распределяют поровну на все углы. Тогда при двукратном выполнении работ общую среднюю квадратическую погрешность смыкания забоев вычисляют по формуле

М2 х = m2 хβ,г1 +m2 хβ,г2 + m2 хβ,п1 +m2 хβ,п2 +m2 х s п +m2 х s ,ш, (6)

где m2 х β, г - средние квадратические погрешности смыкания забоев вследствие погрешностей измерения углов и определения гиросторон в полигонометрических ходах от отвесов 1 и 2 К; m2 х β п – средние квадратические погрешности положения подходных пунктов у ствола 1 и 2 вследствие погрешностей измерения углов на земной поверхности.

Значения m2 х β, г и m2 х β п вычисляют по формулам:

;

,

где Dyi - проекция на ось у расстояний от центра тяжести хода, опирающегося на гиростороны, до каждого из пунктов этого хода; Ryi - проекция на ось у расстояния от каждого пункта висячего хода до точки К; Dy п проекция на ось у расстояния от центра тяжести хода, опирающегося на гиростороны, до начального пункта хода; (для шахты 1 проекция расстояния 2-ЦТ1 , для шахты 2 - II - ЦТ2 ) Dy R - то же до точки K; R2 y н - проекция на ось у расстояния от каждого пункта хода на поверхности до последнего пункта этого хода; mа г - средняя квадратическая погрешность определения дирекционного угла гиростороны.

Определяют координаты центра тяжести секций

Хц. т =∑х/n; уц.т =∑у/n

где х, у - координаты пунктов хода, опирающегося на гиростороны; n - число пунктов хода.

Значение величины Dyi ,Ryi , DyR находят графически (рис. 16). Для полигонометрических ходов в шахте от пункта 1 получено: ΣD2 =132·1O4 м2 ;

Dy н =185; DyR =875 м, а для хода в шахте от пункта I эти величины соответственно равны: 67·104 м2 ; 22х104 м2 175 м; 910 м. Среднюю квадратическую погрешность определения дирекционных углов гиросторон принимают равной 30".

Пользуясь формулой (6), определяют среднюю квадратическую погрешность смыкания забоев в плане:

;

Мх =0,18 м.

Ожидаемая погрешность будет равна

М ож =3Мх =3·0,18=0,54 м,

что превышает допустимого расхождения забоев в плане.

2. Оценка точности смыкания забоев по высоте

Общую средюю квадратическую погрешность смыкания забоев по высоте вычисляют по формуле

М2 z = m2 hcт1 +m2 hcт2 +m2 hп +m2 hш1 +m2 hш2 +m2 (7)

где m2 hcт1 и m2 hcт2 – средние квадратические погрешности передачи высот через вертикальные стволы шахт 1 и 2; m2 hп, m2 hш1, m2 hш2 - средние квадратические погрешностей геометрического невелирования на земной лповерхности и в горных выработках; m2 - средняя квадратическая погрешность передачи высот тригонометрическим нивелированием по уклону.

Среднюю квадратическую погрешность (мм) передачи высот через шахтный ствол при двукратном выполнении измерений определяются по фопмуле

(8)

где Н – глубина ствола, м.

Подставив значения Н1 =400 м и Н2 =560 м в формулу (8), получают:

; .

Среднюю квадратическую погрешность смыкания забоев вседствие погрешности геометрического нивелирования IV класса (мм) при двукратном выполнении работ определяются по формуле

(9)

где L- длина хода, км

длина невелирного хода между пунктами 3п и IIIп на поверности равна 2,2 км, поэтому

.

Среднюю квадратическую погрешность передачи высот техническим невелированием в горных выработках при двухкратном выполнении работ определяют (мм) по формуле

, (10)

где L1 и L2 - длина невилирных ходов в горизонтальных ходах в горизонтальных выработках шахт 1 и 2.

В данном примере L1 =1,6 км, L2 =1,4 км, тогда

.

Среднюю квадратическую погрешность передачи высот тригонометрическим невелированием при двухкратном выполнении работ определяют (мм) по формуле

(11)

где L- длина ходов тригонометрического невелирования по уклону, км.

Длина хода L между пунктами 19 и XVI равна 0,55 км, тогда

.

По формуле (7) находят общую среднюю квадратическую погрешность смыкания забоев по высоте

;

Mz = 0,05 м

Отсюда ожидаемая погрешность смыкания забоев по высоте

Мож =3М=3·0,05=0,15 м,

что не превышает допустимого расхождения.

______________________

Приложение 41

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Сроки хранения маркшейдерской документации

1.Документация, подлежащая хранению в течение трех лет со дня окончания отраженных в ней работ:

1) материалы определения остатков полезного ископаемого на складах;

2) чертежи по перенесению в натуру проектного положения главного технологического комплекса, блоков и отдельных промышленных зданий и сооружений, коммуникаций;

3) чертежи по расчету границ безопасного ведения горных работ;

4) контрольные профили армировки вертикальных шахтных стволов и башенных копров;

5) контрольные продольные профили рельсовых путей в откаточных горных выработках;

6) контрольные продольные профили железных, автомобильных, троллейвозных и подвесных канатных дорог;

7) контрольные профили руслоотводных, водозаводных и других капитальных траншей и канав;

8) журналы измерений по всем видам работ.

Примечание. Три года хранят журналы вычислений, послужившие основой составления названных четрежей, а также материалы фотограмметрической съемки - снимки (негативы) и списки координат опорных точек, использованных для ориентирования (корректирования) стереомоделей.

2. Чертежи, подлежащие хранению до ликвидации отдельных объектов и до погашения горных выработок:

1) исполнительные профили армировки вертикальных шахтных стволов и башенных копров;

2) исполнительные и контрольные профили стенок вертикальных шахтных стволов;

3) исполнительные продольные профили рельсовых путей в откаточных горных выработках.

Примечание. До этого же времени хранят журналы вычислений, послужившие основой составления названных чертежей.

3. Чертежи, подлежащие хранению до ликвидации горного предприятия:

1) планы отвалов некондиционных полезных ископаемых, хранилищ отходов обогатительных фабрик и породных отвалов;

2) план земной поверхности с отражением результатов работ по рекультивации земель, нарушенных горными работами;

3) схемы осевых пунктов шахтных отвалов;

4) чертежи по изучению процесса сдвижения земной поверхности и горных пород под влиянием подземных разработок и по наблюдениям за подрабатываемыми зданиями и сооружениями;

5) чертежи по наблюдениям за деформациями бортов, откосов уступов и отвалов на карьерах;

6) схема подземных маркшейдерских плановых опорных сетей и высотного обоснования;

7) исполнительные продольные профили железных, автомобильных, троллейвозных и подвесных канатных дорог;

8) исполнительные профили руслоотводных, во дозаводных и других капитальных траншей и канав.

Примечание. До этого же времени хранят журналы вычислений, послужившие основой составления этих чертежей.

4. Чертежи, подлежащие постоянному хранению (уничтожению не подлежат):

1) план земной поверхности территории производственно-хозяйственной деятельности горного предприятия;

2) план застроенной части земной поверхности;

3) план горного отвода и разрезы к нему, план отвода земельного участка;

4) план промышленной площадки;

5) картограммы расположения планшетов съемок земной поверхности и горных выработок;

6) схема расположения пунктов маркшейдерской опорной геодезической сети на территории производственно-хозяйственной деятельности горного предприятия, абрисы и схемы конструкций реперов и пунктов.

7) чертежи горных выработок, отражающие вскрытие, подготовку и разработку месторождения;

8) разрезы по вертикальным и наклонным шахтным стволам;

9) чертежи околоствольных горных выработок и приемно-отправительных площадок главных этажных уклонов и бремсбергов;

10) чертежи по расчету предохранительных целиков под зданиями, сооружениями и природными объектами;

11) чертежи по расчету барьерных целиков между Шахтными полями.

Примечание. Постоянно хранят журналы вычислений, послужившие основой для составления этих чертежей.

________________________

Приложение 42

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Примерный перечень журналов измерений и

вычислительной документации

Маркшейдерская служба горного предприятия должна иметь журналы измерений и вычислительную документацию по всем видам выполняемых маркшейдерско-геодезических работ. Ниже приведен примерный перечень журналов измерений и вычислительной документации.

1. Журналы измерений

1. При работах на земной поверхности и открытом способе разработки месторождений полезных ископаемых:

угловых и линейных измерений в полигонометрических ходах;

геометрического нивелирования;

технического нивелирования;

угловых и линейных измерений при определении пунктов съемочной сети:

угловых и линейных измерений в теодолитных ходах;

съемки (мензульной, тахеометрической, стереофотограмметрической, ординатной) поверхности карьеров, складов полезного ископаемого;

разбивочных работ;

нивелирования транспортных путей;

измерений по проверке соотношений геометрических элементов горнотранспортного оборудования.

2. При подземном способе разработки месторождений полезных ископаемых, кроме необходимых журналов из числа приведенных в пункте 1.

измерений при ориентировании подземных маркшейдерских опорных сетей;

передачи высот от реперов на земной поверхности к пунктам подземной маркшейдерской опорной сети;

угловых и линейных измерений в подземных опорных и съемочных сетях;

технического нивелирования; съемки стенок и армировки шахтных стволов;

замеров горных выработок;

проверки соотношений геометрических элементов подъемных установок.

3. При строительстве горного предприятия (кроме необходимых журналов из числа приведенных в пунктах 1 и 2):

определения пунктов разбивочной сети;

проходки вертикальных шахтных стволов;

армирования шахтных стволов;

съемки замораживающих скважин.

Примечания. Если на карьере дренаж осуществляют подземными горными выработками, горное предприятие должно иметь журналы измерений в соответствии с видом выполняемых работ, указанных в пункте 2.

Формы журналов, не предусмотренные настоящей инструкцией и инструкциями по эксплуатации приборов, устанавливает вышестоящая организация.

Допускается совмещение записей разных видов измерений в одном журнале, если объем измерений невелик, а также ведение записей измерений в журналах свободной разграфки.

2. Вычислительная документация

4. При работах на земной поверхности и открытом способе добычи полезных ископаемых маркшейдерская вычислительная документация горного предприятия включает журналы (каталоги):

вычисления длин сторон полигонометрических ходов;

вычисления и уравнивания полигонометрических ходов;

уравнивания нивелирных ходов и вычисления высот пунктов маркшейдерской опорной сети:

вычисления координат и высот пунктов маркшейдерской съемочной сети;

подсчета объемов полезного ископаемого на складах;

подсчета объемов выемки горной массы и полезного ископаемого;

подсчета объемов перемещения почв и горных пород при рекультивации земель;

каталог координат и высот пунктов маркшейдерской опорной геодезической сети;

каталог координат и высот устьев разведочных и технических скважин.

5. При подземном способе разработки месторождений полезных ископаемых маркшейдерская вычислительная документация, кроме необходимой документации из числа приведенной в пункте 4, содержит журналы:

вычисления ориентирования и центрирования подземной маркшейдерской опорной сети и передачи высот;

вычисления длин сторон подземных полигонометрических ходов;

вычисления координат пунктов подземных маркшейдерских опорных и съемочных сетей (отдельно по опорным и съемочным сетям);

вычисления высот пунктов, определенных тригонометрическим нивелированием;

вычисления высот пунктов, определенных геометрическим нивелированием;

учета горных работ (прохождения очистных забоев, объемов выработанного пространства, добычи полезного ископаемого).

6. Строящееся горное предприятие должно иметь вычислительную документацию, приведенную в пунктах 4 и 5.

_____________________

Приложение 43

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Требования к алгоритмам и программам для маркшейдерских вычислений

1. Требования к алгоритмам

1. Алгоритм решения задачи включает следующие разделы:

постановка задачи;

используемая информация и результаты решения;

описание решения;

организация входных и выходных документов;

требования к контрольному примеру.

2. При постановке задачи указывают ее полное наименование, область применения, информационные связи с другими задачами.

3. Описание используемой информации включает перечень исходных данных задачи с указанием источников поступления (каталоги координат, журналы измерений, нормативно-справочная информация и так далее). Приводят перечень результатов, получаемых на ПК, в виде документов или информации, сохраняемой на машинных носителях для решения данной и других задач.

4. Описание решения содержит:

описание логики алгоритма и способа формирования результатов решения с указанием последовательности этапов счета;

используемые расчетные и логические формулы;

указания о точности вычислений;

соотношения, необходимые для контроля достоверности результатов;

описание связей между частями алгоритма.

5. Для маркшейдерских задач используют способы решения, рекомендуемые настоящей Инструкцией, руководствами, методическими указаниями по отдельным видам работ или изложенные в научно-технической литературе.

6. В алгоритме должны быть предусмотрены все ситуации, которые могут возникнуть в процессе решения задачи.

7. Логическую структуру алгоритма представляют графически в виде схем различной степени детализации или в виде текста.

8. Исходные данные, необходимые для решения задачи, размещают на входном документе. При этом должны быть указаны правила предварительной подготовки, формат и способ кодирования входных данных. В исходные данные не следует включать информацию, которую можно получить из них в результате математических или логических операций.

9. В качестве входного документа можно использовать журналы полевых измерений, каталоги или другие документы. Для уменьшения объема работ по подготовке исходных данных целесообразно использовать заранее составленные каталоги данных на машинных носителях информации или банки данных.

10. Выходной документ, получаемый в результате решения задачи на ПК, должен иметь вид отчетного Документа, пригодного для включения в маркшейдерскую вычислительную документацию. В документе должны быть название решаемой задачи и представленные в табличной форме все исходные данные и результаты решения, в том числе оценка их точности (если она возможна). Структура таблиц должна обеспечивать рациональное и компактное размещение данных, представленных в привычном для маркшейдера виде.

В выходном документе предусматривают места для заполнения вручную (для эскизов, подписей исполнителей и тому подобное).

Алгоритм должен предусматривать вывод документов в необходимом количестве экземпляров.

11. Формат входных и выходных документов устанавливают с учетом требований действующих инструкций, технических возможностей ПК и средств связи.

12. Контрольный пример должен обеспечивать возможность проверки правильности алгоритма и реализующих его программ при решении различных вариантов задачи.

2. Требования к программам

13. Программа должна полностью реализовывать алгоритм задачи и обеспечивать ее решение на ПК. Для выполнения маркшейдерских расчетов могут использоваться все типы ПК: микрокалькуляторы, микро- и мини-ПК.

Микрокалькуляторы применяют для первичной обработки измерений и решения нетрудоемких задач. Мини- и микро-ПК целесообразно использовать для оперативных расчетов.

14. При составлении программ рекомендуется применять:

алгоритмические языки высокого уровня (БЭЙСИК, ПАСКАЛЬ, ФОРТРАН и другие);

модульную структуру;

разработанные системы по вводу, контролю и хранению информации, а также по обработке данных с целью автоматического построения чертежей на графопостроителе;

диалоговый режим работы пользователя с ПК.

15. Для повышения эксплуатационных свойств программ, необходимо по возможности упростить работу оператора при загрузке, запуске, выполнении и завершении работы программы. В ситуациях, когда требуется вмешательство оператора, следует предусмотреть выдачу соответствующих сообщений с указанием о выполнении необходимых действий.

16. Следует учитывать регламентируемые ГОСТами, отраслевыми инструкциями и положениями общие эксплуатационные требования к программам, к содержанию и оформлению документации. В комплект документации к маркшейдерской программе должны входить предназначенные для маркшейдеров указания по пользованию программой. Указания должны включать:

описание решаемой задачи с изложением численного метода;

технологическое описание процесса решения задачи;

описание входных данных с инструкцией по их подготовке;

описание выходных документов задачи и рекомендации по их оформлению;

инструкции по выполнению контрольных операций и исправлению ошибок.

___________________

Приложение 44

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Полимерные чертежные материалы для изготовления

горной графической документации

Полимерные чертежные материалы применяют для изготовления исходных и производных чертежей горной графической документации.

Технические данные о полимерных чертежных материалах приведены в таблице 1.

Для изготовления исходных чертежей могут применяться полимерные пленки толщиной 100 - 130 мкм, к которым предъявляются следующие требования.

Пленка должна иметь одностороннюю чертежную поверхность, матированную механическим способом. Для придания ей стабильной горизонтальной устойчивости к деформациям пленка не менее трех месяцев должна храниться в развернутом горизонтальном положении. Обрезка пленки производится в соответствии с установленными размерами чертежа и допускается в работу при отсутствии заусениц, вмятин, загрязнений и следов карандаша.

При нанесении изображения штриховые элементы чертежа следует закреплять без просветов и разрывов черной или цветной тушью, обладающей одинаковыми светокопировальными свойствами. Надписи и условные обозначения могут вычерчиваться вручную или наноситься деколями. Последние закрывают защитным лаком. Фоновые элементы в цвете на исходных чертежах не показывают, чтобы в последующем исключить появление пятен на факсимильных дубликатах.


Технические данные о полимерных чертежных материалах

Таблица 1

№ п/п

Наименование чертежного материала

Ширина рулона, мм

Толщина, мкм

Характеристика чертежной поверхности

Деформация на 0,5 м после стабилизации, мм

Средства закрепления изображения

Способ подготовки к черчению

Способ удаления изображения

Назначение

1

2

3

4

5

6

7

8

9

10

1

Лавсановая пленка глянцевая

620,

880,

1500

50,

75,

100

Глянцевая без специальных чертежных свойств

0,2

Тушь «Пингвин»

Обработка тальком

Ватным тампоном, смоченным водой

Изготовление горных выработок карьеров

2

Лавсановая пленка глянцевым чертежным слоем ОЛ-1, ОЛ-2

1180

75

Глянцевая чертежная с 2-х сторон

0,5

Тушь «Колибри», «Пингвин», казеиновая

То же

Ватным тампоном, смоченным водой или спиртом с небольшим количеством стирального порошка

То же

3

Чертежная лакированная лавсановая пленка ПНЧ - КТ, ПНЧ – КТ-2

620,

880,

1500

50,

75,

100,

120

Мотивированная одно- и двухсторонняя

0,2

Тушь «Колибри», «Пингвин», «Т»

» »

То же

Изготовление производных чертежей горных выработок; изготовление ООК

Продолжение таб. 31

№ п/п

Наименование чертежного материала

Ширина рулона, мм

Толщина, мкм

Характеристика чертежной поверхности

Деформация на 0,5 м после стабилизации, мм

Средства закрепления изображения

Способ подготовки к черчению

Способ удаления изображения

Назначение

1

2

3

4

5

6

7

8

9

10

4

Чертежная термотемплетная пленка ЧТМ-1, ЧТП-2

620,

880,

1500

50,

75,

100

То же

0,2

Тушь «Колибри», «Пингвин», казеиновая, карандаш

» »

» »

Изготовление производных чертежей горных выработок; изготовление ООК

5

Механически мотивированный ласван

80,

620

75,

100

Мотивированная односторонняя

0,3

Тушь «Колибри», «Пингвин»

Обработка гексаном, этиловым спиртом

Скальпелем, дихлорэтаном

Изготовление исходных и производных планов

6

Синтетическая бумага.

Контур СБ-1, СБ-2

640

40

Мотивированная одно- и двухсторонняя

0,4

Тушь «Колибри», «Пингвин»

Обработка тальком

Ватным тампоном, смоченным водой или спиртом с небольшим количеством стирального порошка

Изготовление производных чертежей

Продолжение таб. 31

№ п/п

Наименование чертежного материала

Ширина рулона, мм

Толщина, мкм

Характеристика чертежной поверхности

Деформация на 0,5 м после стабилизации, мм

Средства закрепления изображения

Способ подготовки к черчению

Способ удаления изображения

Назначение

1

2

3

4

5

6

7

8

9

10

4

Чертежная термотемплетная пленка ЧТМ-1, ЧТП-2

620,

880,

1500

50,

75,

100

То же

0,2

Тушь «Колибри», «Пингвин», казеиновая, карандаш

» »

» »

Изготовление производных чертежей горных выработок; изготовление ООК

5

Механически мотивированный ласван

80,

620

75,

100

Мотивированная односторонняя

0,3

Тушь «Колибри», «Пингвин»

Обработка гексаном, этиловым спиртом

Скальпелем, дихлорэтаном

Изготовление исходных и производных планов

6

Синтетическая бумага.

Контур СБ-1, СБ-2

640

40

Мотивированная одно- и двухсторонняя

0,4

Тушь «Колибри», «Пингвин»

Обработка тальком

Ватным тампоном, смоченным водой или спиртом с небольшим количеством стирального порошка

Изготовление производных чертежей

Продолжение таб. 31

№ п/п

Наименование чертежного материала

Ширина рулона, мм

Толщина, мкм

Характеристика чертежной поверхности

Деформация на 0,5 м после стабилизации, мм

Средства закрепления изображения

Способ подготовки к черчению

Способ удаления изображения

Назначение

1

2

3

4

5

6

7

8

9

10

7

Стандартные планшеты на бумаге, армированной лавсаном

60х60

60х80

Бумага с одной стороны

1,0

Тушь, карандаш

-

-

То же

8

Стандартные планшеты на бумаге, армированной эстепрозом

60х60

60х80

Бумага с двух сторон

0,2

То же

-

-

Для рабочих планов

9

Диазопленка ПНЧ-С и ЧТП-С

620,

880

50,

75,

100

Мотивированная с одной стороны и со светочувствительным слоем с другой

0,3

Тушь «Колибри», «Пингвин», диазоизображение

Как на пленке ПНЧ-КТ

-

Факсимильные дубликаты с планом

10

Диазопленка ПНС

620,

880

50,

75,

100

Светочувствительный слой с другой стороны

-

Тушь «Пингвин»

-

-

То же


Изготовление факсимильных дубликатов с прозрачных исходных чертежей производится светокопированием на бессеребряных светочувствительных материалах. Рекомендуется применять копировальную раму с пневматическим прижимом типа ФКР-115.

Составленные на прозрачных полимерных пленках расчлененные по цвету (краске) планы горных выработок позволяют по упрощенной технологии подготовить чертежи для многокрасочной офсетной печати. Для каждой краски вычерчивают черной тушью расчлененный оригинал - ООК (оригинал определенной краски).

1. Требования к ООК

Пленки должны быть без вмятин, царапин, надломов.

Стабилизацию пленки производят в соответствии с требованиями, предъявляемыми для изготовления исходных планов.

Каждый ООК вычерчивают на прозрачной пленке толщиной 70 - 100 мкм, с односторонним чертежным, покрытием.

ООК должен содержать только те элементы чертежа, которые будут печататься данным цветом.

Штриховые элементы, надписи и фоновые закраски должны быть хорошо налитыми черной тушью без просветов и разрывов.

Для получения хорошей оптической плотности необходимо трехкратное покрытие черной тушью фоновых элементов.

Штриховые элементы должны иметь толщину линии не менее 0,15 мм.

Размеры всех ООК не должны иметь отклонений от исходного материала по сторонам более 0,15 мм, а по диагонали 0,20 мм.

Изготовление ООК контролируют на светостоле наложением одного ООК на другой. Взаимное отклонение контуров не должно быть более 0,2 мм.

Оформление графической документации надписями я внемасштабными условными обозначениями производится деколями. Деколи с краской пригодны для применения в течение 1 года, без краски - 5 лет.

2. Требования к хранению чертежей на полимерных

чертежных пленках

В помещении, где хранятся чертежные полимерные пленки, должна поддерживаться относительная влажность воздуха в пределах 50 - 80 % при температуре 16 - 20 °С. Исходные чертежи на лавсане в планшетной системе рекомендуется хранить в картонных конвертах. Конверты размещают в вертикальном положении в шкафу, разделенном на секции.

Сводные планы, изготовленные на пластике, можно хранить в рулонах.

Расчлененные оригиналы для офсетной печати хранятся в картонных конвертах, один конверт с оригиналами всех красок составляет комплект. Если чертеж разделен для печати на несколько частей, то его следует хранить в нескольких конвертах. Хранение в конвертах значительно упрощает работу при издании.

_____________________

Приложение 45

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Книга замеров открытых горных работ

Организация ___________________________

Рудоуправление _________________________

Карьер _________________________________

Участок ________________________________


Замеры горных работ за месяц __________ 200 __ г.

Горизонт

Блок

Уступ (подуступ)

Номер экскаватора

Бурение взрывных скважин

Объемный вес, т/м3

Отбито горной массы

Выдано горной массы

Остатки отбитой горной массы

Примечание

Пробурено, м

Осталось не взорвано, м

Руды

Породы

руды

породы, м3

по данным маркшейдерского замера

руды

породы м3

м3

т

руды

породы, м3

м3

т

м3

т

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Участковый маркшейдер _________________

Участковый геолог _____________________


Приложение 46

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Книга замеров подземных горных работ

Организация ____________________________

Рудоуправление __________________________

Рудник _________________________________

Участок _________________________________


Замеры горных работ за месяц ____________ 200 __ г.

Горизонт

Блок

Система разработки

Залежь

Наименование выработок

Параметры выработок

Выемоч-

ная

мощн.,

м

Пройдено, п.м.

Закреплено,

п.м.

Отбито

горной

массы, м3

Объем-

ный

вес

Отбито

горной

массы, т

Забраковано

Приня-

то к

оплате

Остаток

отбитой

гор. массы

ширина

м

высота,

м

сечение

м

по плану

факти-

чески

металлом

деревом

бетоном

всего

в т.ч.

руды

породы

всего

в т.ч.

выработок, п.м.

взрывных скважин, п.м.

крепления, п.м.

горной массы, м3

выработок, п.м.

горной массы, м3

руда

порода, м3

проектная

фактическая

проектная

фактическая

проектное

фактическое

проектная

фактическая

выработок

взрывных скважин

выработок

взрывных скважин

руды

породы

руды

породы

м3

т

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Участковый маркшейдер ___________________

Участковый геолог ________________________


Приложение 47

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Книга учета забракованных горных работ

Организация ____________________________________

Рудоуправление __________________________________

Рудник (карьер, прииск) ___________________________

Участок _________________________________________


Забракованные горные работы

в месяце _____________200 __ г.

В приемки участвовали :

участковый маркшейдер__________________

начальник участка_______________________

участковый геолог_______________________

нормировщик___________________________

Горизонт

Блок

Залежь

Наименование выработок

Вид брака

Объем забракованных работ

Причина и виновники брака

Решение главного инженера рудника (карьера, прииска) по исправлению брака

Сведения об исправлении брака

Отметка старшего маркшейдера о приемке к оплате исправленного брака

п.м.

м3

Дата

Объем работ

п.м.

м3

1

2

3

4

5

6

7

8

9

10

11

12

13

Старший маркшейдер ___________


Приложение 48

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Полевая книга замеров горных работ

Организация ________________________________

Рудоуправление _____________________________

Рудник (карьер, прииск) _______________________

Участок ____________________________________

Замер горных работ

«___» _______ 200 __ г.

____________________

Приложение 49

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Книга учета объемов закладочных работ

и незаложенных пустот

Организация ___________________________________

Рудоуправление _________________________________

Рудник (карьер, прииск) __________________________

Участок ________________________________________


Объем закладочных работ и незаложенных пустот

В месяце _____________ 200 __ г.

Горизонт

Блок

Залежь

Наименование

выработок

Остаток пустот на начало остатного периода , м3

Образовано пустот, м3

Заложено пустот , м3

Списано по актам пустот, м3

Остаток пустот на конец отчетного периода, м3

всего

в том числе

бетоном

гидросмесью

шлаком

породой

всего

в том числе подлежит закладке

всего

в том числе

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Старший маркшейдер ________________________

Участковый маркшейдер ______________________

_____________________


Приложение 50

к Методическим рекомендациям по производству маркшейдерских

работ при добыче твердых

полезных ископаемых

Примеры видов брака и определение его категории

1. Горнопроходческие работы

1. Проходка горных выработок без проекта считается полным браком по вине горного надзора (мастер, начальника участка). Проходка в связи с производственной необходимостью выработки, на проведение которой своевременно не был оформлен проектом, считается частичным браком по вине горного надзора. Выработка не принимается до утверждения проекта.

2. Проходка выработки или части ее по направлению, не соответствующему проектному, оценивается как полный брак. При отклонении выработки от проектного направления, вызвавшем превышение допустимой площади обнажения, на закрепление которой требуются дополнительные затраты, материальный ущерб взыскивается с виновных.

3. Отдельные участки выработки бракуются:

1) если фактический уклон 20-метрового участка рельсового пути между пикетными точками отклоняется от проектного на величину, большую, чем установлено допуском;

2) если имеются обратные уклоны выработки.

Брак указанных выработок оценивается как частичный и подлежит исправлению с остановкой дальнейшей проходки.

4. Участки выработок, проходимых без крепления, в которых не соблюдены проходы, а также зазоры между стенками выработок и откаточными сосудами (при правильном положении откаточных путей) и имеются недоборы по почве, по стенкам выработок, бракуются и оцениваются как частичный брак. При этом допуск на уменьшение зазора не дается.

5. Участки выработок, не соответствующие проектным (паспортным) размерам в свету, оцениваются как частичный брак.

6. При проходке горных выработок с превышением проектного сечения объем излишней горной массы выше пределов допуска к проектному не принимается и не оплачивается.

7. К полному браку относится крепление, которое необходимо заменить и невозможно исправить. Например, деревянное крепление установлено не по габариту и его геометрические элементы не соответствуют паспорту крепления; при бетонном креплении применен некачественный бетонный раствор (бетон крошится); при штанговом креплении расклинивание штанг произведено некачественно, вследствие чего они выпадают.

К частичному браку относится крепление, которое требует замены или исправления только отдельных его элементов.

8. В выработках, пройденных с отставанием крепления от забоя большим, чем это предусмотрено проектом, незакрепленные участки полностью бракуются при обрушениях выработки и частично - при возможности их крепления.

9. Участок восстающего, пройденный с отставанием крепления от забоя сверх допустимой величины, бракуется и относится к частичному браку. Допустимое отставание крепления при проходке восстающих определяется паспортом крепления в зависимости от устойчивости боковых пород и условий безопасности труда.

10. Проходка выработки считается выполненной с частичным браком, если превышен действующий норматив максимально допустимого отставания канавки от забоя (15 м). Выработка бракуется, а ее проходка прекращается до исправления брака. Канавка, пройденная с отступлением от паспортных параметров (недостаточная глубина, уменьшено сечение по сравнению с проектным, не выдержан профиль), считается непройденной.

11. При отставании работ по укладке постоянного рельсового пути сверх допустимой нормы выработка бракуется, а ее проходка останавливается.

При укладке постоянного пути специальной бригадой частичный брак за отставание этого пути от забоя на проходческую бригаду не распространяется, чем делается соответствующая отметка в книге замеров.

12. Работы по уборке породы и руды, транспортировке, креплению, забутовке, связанные с ликвидацией последствий вывалов горной массы из кровли и боков выработок, происшедших вследствие несвоевременного или некачественного крепления или нарушения паспорта буро-взрывных работ, не оплачиваются исполнителям, по вине которых произошел вывал. Если вывал произошел не по вине исполнителя, а вследствие непредвиденного изменения горно-геологических или гидрогеологических условий, работы по уборке породи и руды, транспортировке, креплению, забутовке оплачиваются. Изменение условий проходки должно быть подтверждено справкой участкового геолога.

При определении брака, его категории и виновных лиц используются материалы комиссии, расследовавшей причины происшедшего обрушения вывала.

2. Очистные работы

13. При очистных работах особое внимание обращается на приемку конструкции днищ магазинов, открытых камер. Не разрешается отбойка первого слоя в магазине, камере до приемки днища, кроме случаев образования подсечки глубокими скважинами.

Участки днищ, объемы отбойки в которых недовыполнены до проектных параметров (сужены воронки, не выдержаны углы наклона воронок, не вскрыт лежачий бок), бракуются (частичный брак). Излишние объемы работ, связанные с превышением проектных параметров (выполаживание откосов воронок и другие), относятся к полному браку.

Работы по отбойке первого слоя руды на непринятое комиссией днище бракуются. Если возможно довести параметры днища до проектных размеров, работы по преждевременной отбойке первого слоя руды относятся к частичному браку.

14. Сверхплановые работы по отбойке, транспортировке, креплению, забутовке при проходке нарезных выработок и отбойке камер, приведшие к уменьшению межкамерных и других целиков, полностью бракуются.

15. При отставании проходки ходка работы по отбойке слоя в магазине выше ходка относятся к частичному браку.

16. При системе с магазинированием работа, вызвавшая потери неотбитой руды на неровностях лежачего бока, считается частичным браком, если есть возможность с соблюдением правил безопасности закончить отработку по проекту, и полным браком - при отсутствии этих условий.

17. При системах разработки с открытым выработанным пространством работы по отбойке излишних объемов вмещающих пород со стороны висячего или лежачего бока полностью бракуются. При значительных объемах определяется и взыскивается с виновных лиц мате­риальный ущерб, нанесенный предприятию.

18. При системе разработки горизонтальными слоями с закладкой выработанного пространства бракуются неправильно выполненные горные работы, приведшие к потерям отбитой руды вследствие:

1) заполнения очистного пространства отбиваемой горной массой (без ее рассортировки) вместо закладки;

2) отбойки при неудовлетворительном качестве настила или без него;

3) оставления нерассортированной отбитой горной массы на последнем слое при окончании его отработки.

Количественно брак определяется путем маркшейдерского замеpa и подсчета объемов отбитой и рассортированной горной массы, использованной в качестве закладки или оставленной на последнем слое.

При возможности рассортировки отбитой горной массы на руду и породу для закладки работы относят к частичному браку.

При невозможности рассортировки горной массы из-за опасных условий ведения работ (создаются недопустимое обнажение, недопустимая высота) или по каким-либо другим технологическим причинам работы полностью бракуются.

19. Работы по уборке породы и руды, транспортировке, креплению, забутовке, связанные с ликвидацией последствий вывалов горной массы, происшедших вследствие несвоевременного или некачественного крепления при системах разработки с креплением, отставания закладки при системах разработки с закладкой выработанного пространства или нарушения паспорта буро-взрывных работ при системах разработки с открытым очистным пространством, относятся к полному браку и не оплачиваются исполнителям, по вине которых произошел вывал.

____________________

ППриложение 51

к Методическим рекомендациям

по производству

маркшейдерских работ

при добыче твердых

полезных ископаемых

Журнал вычисления объемов руды (породы)

Объединение __________________________________

Комбинат _____________________________________

Рудоуправление________________________________

Рудник (карьер, прииск) _________________________

Участок _______________________________________


Дата _____________ Исполнитель____________

Горизонт

Блок

Залежь

Наименование выработок

Номера фигур

Номера вертикальных сечений или высоты горизонталей

Отсчеты по планиметру

Разность отсчетов

Площадь сечения S, м2

Расстояние между горизонтальными или вертикальными сечениями, м

Полусумма площадей соседних сечений

Объем √, м3

Примечание и эскизы

Начальный

Конечный

1

2

3

4

5

6

7

8

9

10

11

12

13

14


ППриложение 52

к Методическим рекомендациям

по производству

маркшейдерских работ

при добыче твердых

полезных ископаемых

Допустимое возвышение наружного рельса над

внутренним рельсом постоянных рельсовых

путей на криволинейных участках

Радиус кривой, м

Допустимое возвышение наружного рельса над внутренним, мм

при ширине колей рельсов 600 мм

при ширине колей рельсов 900 мм

проектная скорость движения поездов, м/с

1,5

2

2,5

1,5

2

2,5

5

25

45

-

-

-

-

10

15

25

-

20

35

-

15

10

15

25

15

25

35

20

5

10

20

10

20

30

25

5

10

15

10

15

25

Примечание. После прохождения криволинейного участка пути разница в уровнях рельсов должна погашаться путем постепенного снижения рельса на прямолинейном пути с уклоном 0,003

____________________

ППриложение 53

к Методическим рекомендациям

по производству

маркшейдерских работ

при добыче твердых

полезных ископаемых

Допустимое увеличение ширины постоянных рельсовых путей на криволинейных участках (от ее номинальной величины)

Радиус кривой, м

Допустимое увеличение ширины постоянных рельсовых путей, мм

жесткая база подвижного состава

до 400 мм

500 мм

600 мм

800 мм

900 мм

1100

8

10

10

10

15

15

-

10

5

10

10

10

15

20

12

5

10

10

10

15

15

14

5

5

10

10

10

15

16

2

5

5

10

10

10

20

-

-

-

5

10

10

25

-

-

-

5

10

10

30

-

-

-

5

5

10

40

-

-

-

-

5

5

____________________

Содержание

Раздел,

Глава

Содержание

Страница

Глава 1

Общие положения

Раздел 1

Работы на земной поверхности

Глава 2

Маркшейдерские опорные геодезические сети

Глава 3

Съемочные работы

Параграф 1

Общие требования к топографической съемке земной поверхности

Параграф 2

Обновление топографических планов земной поверхности

Параграф 3

Съемка складов полезных ископаемых

Параграф 4

Работы при рекультивации земель

Параграф 5

Работы на гидроотвалах, шламо- и хвостохранилищах

Раздел 2

Работы при открытом способе разработки месторождений. Съемка карьеров

Глава 4

Съмочные сети на карьерах

Параграф 1

Основные положения

Параграф 2

Определение планового положения пунктов съемочной сети

Параграф 3

Определение высот пунктов съемочной сети

Параграф 4

Аналитическая фототриангуляция

Глава 5

Съмочные работы

Параграф 1

Основные положения

Параграф 2

Аэрофотограмметрическая съемка

Параграф 3

Наземная стереофотограмметрическая съемка

Параграф 4

Тахеометрическая съемка

Параграф 5

Подсчет объемов вынутых горных пород

Параграф 6

Обеспечение буровзрывных работ

Параграф 7

Съемка внешних отвалов вскрышных пород

Раздел 3

Съемка открытых разработок россыпных месторождений

Глава 6

Съемочные сети

Глава 7

Съемочные работы

Параграф 1

Общие положения

Параграф 2

Нивелирование площади

Параграф 3

Тахеометрическая съемка

Параграф 4

Способ профильных линий

Параграф 5

Наземная стерефотограмметрическая съемка

Параграф 6

Маркшейдерское обслуживание буровых работ

Раздел 4

Работы при подземной разработке месторождений

Глава 8

Подземные маркшейдерские опорные сети

Параграф 1

Общие положения

Параграф 2

Ориентирование и центрирование опорной сети

Параграф 3

Угловые измерения

Параграф 4

Литейные измерения

Параграф 5

Обработка подземных опорных сетей

Параграф 6

Определение высот пунктов опорной сети

Глава 9

Подземные маркшейдерские съемочные сети

Параграф 1

Общие положения

Параграф 2

Угловые и линейные измерения

Параграф 3

Вычисление координат пунктов съмочных сетей

Параграф 4

Определение высот пунктов съмочной сети

Глава 10

Съемочные работы

Параграф 1

Общие положения

Параграф 2

Съемка подготовительных выроботок, взрывных скважин и рудоспусков

Параграф 3

Вертикальная съемка рельсовых путей

Параграф 4

Съемка очистных забоев

Раздел 5

Работы при строительстве горных предприятий

Глава 11

Общие положения

Глава 12

Работы при строительстве технологического комплекса на шахтной поверхности

Параграф 1

Разбивочные сети

Параграф 2

Работы при возведении зданий, сооружений и копров

Параграф 3

Проверка правильности установки подъемных машин

Глава 13

Работы при сооружении вертикальных шахтных стволов

Параграф 1

Общие положения

Параграф 2

Работы при проходке ствола

Параграф 3

Работы при монтаже армировки

Параграф 4

Работы при углубке шахтных стволов

Глава 14

Работы при проходке горизонтальных и наклонных горных выроботок

Параграф 1

Задание направлений

Параграф 2

Работы при проходке выроботок встречными забоями

Раздел 6

Документация

Глава 15

Общие положение

Глава 16

Журналы измерений и вычислительная документация

Глава 17

Ведение документации при вычислениях на компьютере

Глава 18

Горная графическая маркшейдерская документация

Параграф 1

Основные положения

Параграф 2

Перечень обязательной горной графической маркшейдерской документации

Параграф 3

Содержание чертежей маркшейдерской графической документации

Раздел 7

Производство маркшейдерских замеров, контроль и приемка горных работ

Глава 19

Общие положения

Глава 20

Подземные горные работы

Параграф 1

Производство замеров, контроль и приемка горных работ

Параграф 2

Учет объемов добычи

Глава 21

Открытые горные работы

Приложение 1

Методика определения числа работников маркшейдерской службы горного предприятия

Приложение 2

Помещения маркшейдерской службы горных предприятий

Приложение 3

Примерный перечень маркшейдерско-геодезических инструментов и приборов

Приложение 4

Характеристика

Приложение 5

Съемка складов полезных ископаемых

Приложение 6

Проектирование аэрофотограмметрической съемки карьеров

Приложение 7

Определение координат пункта обратной геодезической засечкой

Приложение 8

Поправки за кривизну земли и рефракцию

Приложение 9

Автоматизированная обработка материалов аэрофотосъемки

Приложение 10

Выбор базиса фотографирования и расчет их длины при наземной стереофотограмметрической съемке

Приложение 11

Журнал тахеометрической съемки

Приложение 12

Способы определения объемов выемки горной массы

Приложение 13

Оптимальные размеры сторон прямоугольной сетки для нивелирования площади

Приложение 14

Определение средних расстояний транспортировки горной массы при бульдозерно-скреперном способе разработки

Приложение 15

Краткие указания к обработке снимков и составлению планов при наземной стереофотограмметрической съемки россыпей

Приложение 16

Рекомендуемые конструкции центров, пунктов и реперов подземной маркшейдерской опорной и съемочной сетей

Приложение 17

Требования к проекту построения подземной маркшейдерской опорной сети

Приложение 18

Определение дирекционных углов гиросторон

Приложение 19

Примеры решения соединительного треугольника

Приложение 20

Вычисление ориентирования через два вертикальных шахтных ствола

Приложение 21

Вычисление ориентирования через три и четыре вертикальные выработки

Приложение 22

Журнал угловых и линейных измерений

Приложение 23

Журнал обработки результатов измерения длин сторон подземных полигонометрических ходов

Приложение 24

Обработка подземных маркшейдерских опорных сетей на ПК

Приложение 25

Журнал вычислений координат пунктов полигонометрического хода

Приложение 26

Журнал вычислений высот пунктов тригонометрического нивелирования

Приложение 27

Журнал геометрического нивелирования

Приложение 28

Журнал вычисления высот геометрического нивелирования

Приложение 29

Съемка подземных горных выроботок методами световых сечений и звуколокации

Приложение 30

Допустимые отклонения геометрических параметров при строительно-монтажных работах

Приложение 31

Маркшейдерское обеспечение строительства башенных копров

Приложение 32

Проверка соотношения геометрических элементов одноканатной подъемной установки

Приложение 33

Проверка вертикальности шахтных копров

Приложение 34

Проверка соотношения геометрических элементов многоканатной подъемной установки

Приложение 35

Требования к составлению и ведению журнала проходки шахтного ствола

Приложение 36

Контроль вертикальности проходки шахтных стволов буровыми установками

Приложение 37

Маркшейдерское обеспечение монтажа жесткой армировки вертикальных шахтных стволов

Приложение 38

Проверка соотношения геометрических элементов канатной армировки

Приложение 39

Контроль прямолинейности стационарного конвейера

Приложение 40

Предварительная оценка точности смыкания забоев

Приложение 41

Сроки хранения маркшейдерской документации

Приложение 42

Примерный журналов измерений и вычислительной документации

Приложение 43

Требования к алгоритмам и программам для маркшейдерских вычислений

Приложение 44

Полимерные чертежные материалы для изготовления горной графической документации

Приложение 45

Книга замеров открытых горных работ

Приложение 46

Книга замеров подземных горных работ

Приложение 47

Книга учета забракованных горных работ

Приложение 48

Полевая книга замеров горных работ

Приложение 49

Книга учета объемов закладочных работ и незаложенных пустот

Приложение 50

Примеры видов брака и определение его категории

Приложение 51

Журнал вычисления объемов руды (породы)

Приложение 52

Допустимое возвышение наружного рельса над внутренним рельсом постоянных рельсовых путей на криволинейных участках

Приложение 53

Допустимое увеличение ширины постоянных рельсовых путей на криволинейных участках (от ее номинальной величины)

Содержание

_________________

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Реферат: Методические рекомендации по производству маркшейдерских работ при добыче твердых полезных ископаемых Глава Общие положения

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222386)
Комментарии (3004)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
