Реферат: работа на тему: «Организация безопасных сетей Cisco»

Название: работа на тему: «Организация безопасных сетей Cisco»
Раздел: Остальные рефераты
Тип: реферат Добавлен 10:06:03 02 октября 2011 Похожие работы
Просмотров: 372 Комментариев: 6 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИНСТИТУТ МАТЕМАТИКИ И КОМПЬЮТЕРНЫХ НАУК

КАФЕДРА ИНФОРМАЦИОННОЙ БЕЗОПАСНОСТИ

Курсовая работа

на тему:

«Организация безопасных сетей Cisco».

Выполнил:

Студент группы № 357

Даханов А.В.

Научный руководитель:

Зав.кафедрой, профессор, д.т.н

Захаров А.А.

Дата сдачи: ______________

Оценка : ______________

Тюмень 2009 г.

0.Введение

Распространение Internet быстро меняет наши представления о том, как следует вести дела, учиться, жить, отдыхать. Особое влияние это оказывает на способы ведения бизнеса и управления на глобальном уровне. Лидеры мирового бизнеса бесспорно признают стратегическую роль Internet в деле сохранения жизнеспособности и конкурентоспособности их компаний в XXI веке. Потребители и конечные пользователи хотят иметь на­дежно защищенные средства коммуникаций и ведения электронной торговли. К сожале­нию, из-за того, что Internet изначально была основана на открытых стандартах, обеспечи­вающих простоту связи, были упущены некоторые ключевые компоненты зашиты, к кото­рым, например, можно отнести контроль удаленного доступа, тайну коммуникаций и защиту от помех в предоставлении сервиса. Необходимость зашиты коммуникаций в Internet вызвала бурное развитие технологий защиты сетей вообще.

Перед деловыми кругами встала пугающая проблема: как реализовать и совершенство­вать средства и методы защиты, чтобы уменьшить уязвимость бизнеса в условиях постоян­ного роста угрозы нарушения защиты, вызванного развитием хакерских методов.

Подходящее для всех решение проблемы сетевой безопасности предложить трудно, по­скольку для локальной сети учебного заведения эффективными могут оказаться одни решения, а для глобальной сети — совсем другие. Некоторые решения защиты хороши для малых предприятий, но оказываются неприемлемыми для крупных организаций по причине трудоемкости, слишком высокой стоимости или чрезмерных затрат времени, требуе­мых на реализацию таких решений в больших сетях. Выход в Internet создает дополни­тельную угрозу безопасности в связи с тем, что сетевой злоумышленник получает потен­циальную возможность доступа к инфраструктуре данных компании.

Проблема защиты, стоящая перед современным бизнесом, сводится к задаче рассмот­рения всего спектра имеющихся решений и выбора правильной их комбинации. Сегодня предлагается немало технологий и соответствующих средств защиты. Трудность реализа­ции защиты сети заключается не в отсутствии подходящей технологии защиты, а в выборе из множества решений такого, которое лучше всего подойдет для вашей конкретной сети и требований вашего бизнеса и при котором затраты на поддержку и сопровождение средств защиты, предлагаемых соответствующим поставщиком, окажутся минимальными.

После того как сетевой инженер или администратор выберет подходящий набор средств защиты для сетевой среды, потребуются также и средства, интегрирующие все это в рамках соответствующего предприятия и обеспечивающие осуществление цело­стной и согласованной политики защиты, что в сегодняшних условиях является со­всем непростым делом. Компания Cisco уже сегодня предлагает широкий спектр средств сетевой защиты, а еще больше аппаратных и программных средств находится в процессе разработки и должны появиться в недалеком будущем. Средства защиты Cisco разрабатываются в рамках архитектуры Cisco SAFE, представляющей собой ди­намический каркас защиты для сетей электронного бизнеса.

1.Причины возникновения проблем защиты

Доступ к внутренней сети, удаленный доступ и доступ в Internet сегодня исполь­зуются довольно широко. Но это порождает определенный риск и ставит целый ряд вопросов безопасности. Сеть и аппаратные средства, используемые для доступа к се­ти, могут содержать дефекты зашиты, могут быть неправильно установлены или на­строены, а также могут неправильно использоваться. После того как мы рассмотрим типы и мотивы поведения нарушителей в сети, необходимость защиты сети станет очевидной. Эти вопросы рассматриваются в следующих разделах.

Существует по крайней мере три основные причины возникновения угроз защиты сети.

• Технологические недостатки. Каждая сеть и каждая компьютерная технология имеют свои проблемы защиты.

• Недостатки конфигурации. Даже самая надежная технология защиты может быть неправильно реализована или использована, результатом чего может оказаться появление проблем защиты.

• Недостатки политики зашиты. Неподходящая или неправильно реализуемая по­литика защиты может сделать уязвимой даже самую лучшую технологию сете­вой защиты.

В мире есть люди, имеющие желание, достаточную квалификацию, а подчас и ма­териальную заинтересованность для того, чтобы использовать известные недостатки защиты, постоянно открывать и эксплуатировать новые.Рассмотрим эти недостатки нескоолько подробнее.

1.1Технологические недостатки

Архивы CERT (Computer Emergency Response Team — группа компьютерной "скорой помощи") на странице www.cert.org документируют многочисленные технологические недостатки защиты самых разных протоколов, операционных систем и сетевого обору­дования. Экспертные рекомендации CERT касаются проблем защиты Internet-технологий. Они объясняют суть проблемы, помогают выяснить, имеет ли проблема от­ношение к вашей конкретной сети, предлагают возможные пути ее решения, а также предоставляют информацию о поставщике соответствующего оборудования.

Недостатки TCP/IP

Протокол TCP/IP разрабатывался как открытый стандарт, чтобы упростить связь в сети. Службы, средства и утилиты, построенные на его основе, тоже разрабатывались с целью поддержки открытых коммуникаций. Рассмотрим некоторые особенности TCP/IP и соответствующих сервисов, характеризующие их внутреннюю уязвимость.

• Заголовки пакетов IP, TCP и UDP и их содержимое могут быть прочитаны, из­менены и посланы повторно так, чтобы это не было обнаружено.

• Сетевая файловая система (NFS) позволяет получить незащищенный довери­тельный доступ к хостам. NFS не обеспечивает аутентификацию пользователей и использует случайные номера портов UDP для сеансов связи, что практиче­ски не дает возможности ограничить протокольный и пользовательский доступ.

• Telnet является мощным средством, предоставляющим пользователю возмож­ность доступа ко многим утилитам и службам Internet, которые иначе оказываются недоступными. Используя Telnet и указывая номер порта вместе с именем хоста или IP-адресом, хакеры могут начать интерактивный диалог с сервисами, которые считаются недостаточно защищенными.

• В системе UNIX демон sendmail может позволить доступ к корневому уровню UNIX, в результате чего возможен нежелательный доступ ко всей системе. Сер­вис sendmail представляет собой программу, используемую для обмена элек­тронной почтой в UNIX. Эта сложная программа имеет длинную историю про­блем защиты. Вот некоторые из них:

• sendmail можно использовать для получения доступа к корневому уровню UNIX путем внедрения соответствующих команд в фальсифицированные сообщения электронной почты;

• sendmail позволяет выяснить тип операционной системы, в которой выпол­няется эта программа (по номеру версии, возвращаемой фальсифицирован­ными сообщениями); эта информация может использоваться для того, что­бы начать атаку точек уязвимости конкретной операционной системы;

• sendmail можно использовать для того, чтобы выяснить, какие узлы принад­лежат домену с данным именем;

Недостатки сетевого оборудования

Сетевое оборудование любого производителя имеет свои недостатки защиты, кото­рые тоже должны быть выяснены и в отношении которых должны быть приняты со­ответствующие меры. Примерами таких недостатков являются ненадежная защита па­роля, отсутствие средств аутентификации, незащищенность протоколов маршрутиза­ции и брещи брандмауэров. Выявленные недостатки защиты сетевого оборудования большинство производителей исправляют достаточно быстро. Обычно такие недостат­ки исправляются с помощью программной "заплаты" или путем обновления опера­ционной системы оборудования.

Бреши позволяют неуполномоченным пользователям получить несанкциониро­ванный доступ или повышенные привилегии доступа к системе. Причиной может оказаться дефект аппаратных средств или программного обеспечения. Большинство брешей в сетевом оборудовании и сетевых устройствах хорошо известны и документи­рованы, например, на страницах консультационного центра CERT. Компания Cisco извещает пользователей и сообщество Internet о потенциальных проблемах защиты в продуктах Cisco через консультационный центр защиты Internet (Internet Security Ad­visories, www.cisco.com/warp/customer/707/advisory.htmf ). Для доступа к этому ресурсу требуется пароль ССО. Соответствующие материалы, публикуемые Cisco, обычно в реферативном виде можно найти и на Web-странице CERT.

Обратите внимание на то, что предварительные и ограниченные версии программ­ного обеспечения Cisco IOS чаще содержат неизвестные бреши, в отличие от полных и окончательных версий, которые тестируются более тщательно.

1.2. Недостатки конфигурации

Недостатки конфигурации возникают вследствие неправильной конфигурации сетевого оборудования, ис­пользуемого для решения выявленных или потенциальных проблем защиты. Следует заметить, что если недостатки конфигурации известны, их обычно можно легко ис­править с минимальными затратами. Вот несколько примеров недостатков конфигурации:

• Недостаточная защита, обеспечиваемая установками по умолчанию. Установки по умолчанию многих продуктов оставляют открытыми бреши в системе защиты. Пользователи должны проконсультироваться с фирмой-производителем или со­обществом пользователей о том, какие установки по умолчанию порождают слабость защиты и как их следует изменить.

• Неправильная конфигурация сетевого оборудования. Неправильная конфигурация оборудования может вызывать серьезные проблемы защиты. Например, непра­вильная структура списков доступа, протоколов маршрутизации или групповых строк SNMP может открывать широкие бреши в системе защиты.

• Незащищенные учетные записи пользователей.Если информация об учетных за­писях пользователей передается по сети открыто, это дает возможность исполь­зовать имена пользователей и пароли злоумышленникам.

• Учетные записи пользователей, использующих слишком простые пароли . Эта ши­роко распространенная проблема возникает в результате выбора пользователя­ми легко угадываемых паролей из ограниченного множества вариантов. Напри­мер, системы NetWare, UNIX и Windows NT могут содержать учетные записи с именем пользователя guest и паролем guest.

• Неправильная настройка служб Internet. Общей проблемой является применение Java и JavaScript в обозревателях Web, что открывает возможности для атак вне­дрения вредоносных аплстов Java. Сетевое оборудование или операционная система компьютера могут допускать использование незащищенных служб TCP/IP, позволяющих удаленный доступ к сети.

1.3.Недостатки политики защиты сети

Документированная и объявленная персоналу политика защиты является существен­ным компонентом защиты сети. Но некоторые проблемы защиты могут быть вызваны не­достатками самой политики защиты, и к таким проблемам можно отнести следующие.

Отсутствие документированной политики защиты. Не представленную в виде набора документов политику невозможно применять последовательно и принудительно.

Внутренние политические противоречия. Политические баталии, закулисные вой­ны и скрытые конфликты будут препятствовать проведению согласованной и обязательной политики защиты.

Отсутствие преемственности. Частая замена персонала, отвечающего за реализа­цию политики защиты, ведет к непостоянству в политике защиты.

Отсутствие логичного контроля доступа к сетевому оборудованию. Недостаточно строго контролируемые процедуры выбора пароля пользователями открывают несанкционированный доступ к сети.

•Небрежность администрирования, мониторинга и контроля. Неадекватный мони­торинг, аудит и несвоевременное устранение проблем позволяют атаковать сис­тему защиты и незаконно использовать сетевые ресурсы в течение длительного времени, что означает расточительное использование средств компании и мо­жет привести к ответственности перед законом.

Неосведомленность о возможности атаки. Организация может даже не знать о нарушениях, если в организации не проводится регулярный мониторинг сети или нет системы обнаружения сетевых вторжений вообще.

Несоответствие программного обеспечения и аппаратных средств принятой поли­тике защиты. Несанкционированные изменения топологии сети или установка непроверенных приложений создают бреши в системе защиты.

Отсутствие процедур обработки инцидентов защиты и плана восстановления сис­темы . Отсутствие четкого плана обработки инцидентов защиты и восстановления работоспособности сети предприятия в случае сетевой атаки приведет к хаосу, панике и ошибочным действиям.

2.Три основные цели Безопасности Сети

Для большинства сегодняшних корпаративных сетей, электронная коммерция и контакты с клиентами требуют соеденения между внутренней корпоративной сетью и внешним миром. С точки зрения безопасности, следуют два основных заключения о современных корпоротивных сетях:

· Сегодняшние корпоротивные сети большие, соединенные с другими сетями, и используют как стандартизированные протоколы так и частные протоколы.

· Устройства и приложения использующиеся в корпоротивных сетях постоянно развиваются и становятся сложнее.

Так как почти все(если не все) корпоративные сети нуждаются в сетевой безопасности, нужно понимать три основные цели сетевой безопасности:

· Конфеденциальность

· Целостность

· Доступность

Конфеденциальность

Конфеденциальная информация подразумевает сохранение информации секретной. Эта секретность должна достигаться физическим или логическим разграничением доступа к чувствительной информации или шифрование траффика идущего через сеть. Сеть которая предоставляет конфеденциальность должна применять некотороые механизмы защиты, например:

· Использование механизмов безопасности сети(например, брандмауэры, брандмауэры и Списки Контроля Доступа[ACL]) для предотвращения неавторизированного доступа к сетевым ресурсам.

· Использование подходящей авторизации(например, имена пользователей и пароли) для доступа к разным ресурсам сети.

· Шифрование траффика, для того чтобы нарушитель не мог дешифровать прехватываемую им информацию.

Целостность

Целостность информации это уверенность, что информация не была изменена в ходе транзакции. Также, решения предоставляющие целостность информации могут выполнять аутентификацию для того, чтобы удостоверится, что информация пришла из правильного источника.

Примеры угроз целостности включают:

· Изменение внешнего вида веб-сайта.

· Проникновение и внесение изменение в транзакцию электронной коммерции.

· Изменение финансовых записей, которые хранятся в электронном виде.

Доступность

Доступность информации это значит возможность получить доступ к информации.Например, если сервер недоступен всего пять минут в год, он будет иметь доступность 99.999 процентов (это «пять девяток» доступности).

Вот пара примеров как нарушитель может попытаться подорвать доступность сети:

· Он может послать специальным образом измененную информацию сетевому устройству, в результате возникнет необрабатываемая ошибка.

· Он может наводнить сеть огромным количеством траффика или запросов. Это заставит системные ресурсы обрабатывать эти запросы, и мешает обрабатывать лигитимные запросы.Эти атаки называются Атаки на Блокировку Сервиса(DoS attacks).

3.Типы атак

В зависимости от цели атаки, всевозможные атаки разделяют на три вида:

· Атаки на конфеденциальность

· Атаки на целостность

· Атаки на доступность

3.1.Атаки на конфеденциальность

С помощью атак на конфеденциальность нарушитель пытается просмотреть конфеденциальную информацию такую как персональные записи, логины, пароли, номера кредитных карточек, адреса электронной почты и т.д. Так как во время этих атак нарушитель часто предпочитает просто скопировать нужную инфоормацию, а не нарушать работу системы, атаки на конфеденциальность часто бывают незамечены. Даже если программные средства аудита засекли работу с файлами, никто не заподозрит проблемы.

Рис.3.1.

На рис. 3.1. Database Server и Web Server компании А имеют доверительные отношения. Database Server содержит конфеденциальную информацию о покупателях, такую как номера кредитных карт, имена и т.д. Поэтому Компания А решила защитить Database Server (например пропатчили известные уязвимости операционной системы) лучше чем Web Server. Однако используя доверительные отношения между Database Server и Web Server нарушитель получает конфеденциальную информацию о покупателях, например, номера кредитных карт, затем осуществляет покупку в Компании В.

Процедура такая:

1. Нарушитель используя уязвимости веб-сервера компании А получает полный контроль над этим сервером.

2. Нарушитель используя доверительные отношения между Database Server и Web Server получает информацию о номерах кредитных карт с Database Server`a.

3. Нарушитель, используя украденную кредитную карту совершает покупку в компании В.

Некоторые методы используемы нарушителями для атак на конфеденциальность:

· Packet capture. Утилита для просмотра пакетов (такая как Wireshark) может ловить пакеты которые видит сетевая карта компьютера. Некоторые протоколы, например, HTTP и Telnet, посылают пакеты с открытым, незашифрованным текстом. Поэтому нарушитель может просматривать эти пакеты и получает возможность доступа к некоторым конфеденциальным данным.

· Ping sweep and port scan. Атаки на конфеденциальность могут начинаться со сканирования ресурсов сети, для определения цели атаки. Ping sweep может быть использован для пинга серии IP адресов. Сообщения echo-reply говорят нарушителю что ресурс с данным адресом достижим. Как только все IP адреса ресурсов сети будут определены, нарушитель может начать сканировать TCP и UDP порты для того, чтобы определить какие приложения доступны на каждом из хостов с заданным IP адресом.Также сканирование портов помогает нарушителю узнать какая операционная система запущена на каждом хосте.

· Dumpster diving. Так как многие компании не уничтожают должным образом конфеденциальную информацию, нарушитель может “покопаться в мусорной корзине” с надеждой найти информацию способную скомпрометировать компанию.

· Electromagnetic interference (EMI) interception. Так как информация часто передается по проводам (например, неэкранированная витая пара), нарушитель может перехватить электромагнитное излучение от этих проводов, тем самым перехватывая информацию.

· Wiretapping. Если у нарушителя имеется доступ к коммутирующему центру он может подключить сетевой концентратор к нужному проводу и получать копии пакетов.

· Social engineerin g . Нарушители часто используют социальную технику для получения конфеденциальной информации. Например, нарушитель может представиться как член Информационного Отдела и спросить у работника его логин и пароль для “проверки соеденения”.

· Sending information over overt channels. Нарушитель может получать и отправлять конфеденциальную информацию через открытые каналы. Пример использования открытого канала это использование одного протокола внутри другого (например, пресылка траффика мгновенных сообщений через HTTP). Стеганография – другой пример использования открытых каналов. Пример стеганографии это отправка файла изображения с миллионами пикселов с секретной текстовой информацией зашифрованной в некоторых пикселах. Только отправитель и получатель знают в каких пикселах представлена секретная информация.

· Sending information over covert channels. Нарушитель может получать и отправлять конфеденциальную информацию через сеть используя скрытые каналы. Например двоичная информация может быть представлена последовательностью пингов, один пинг в течении определенного периода времени представляет двоичный ноль, два таких пинга за этот же период двоичную еденицу.

3.2.Атаки на целостность

Используя атаки на целостность нарушитель пытается изменить информацию, то есть подорвать ее целостность, рис.3.2. показывает атаку на целостность.

Рис.3.2.

На рис 3.2. нарушитель использует атаку man-in-the-middle. Эта атака заставляет проходить проходить поток траффика между клиентом банка и банковским сервером через компьютер нарушителя. Теперь нарушитель не только может вмешаться в транзакцию, но и манипулировать информацией. На рисунке показано, что клиент банка хочет положить на свой аккаунт 5000 долларов, но нарушитель, манипулируя информацией, меняет номер аккаунта, таким образом у нарушителя +5000 долларов на счете.

Некоторые методы используемы нарушителями для атак на целостность:

· Salami attack . Это набор маленьких атак, которые при соеденении превращаются в большую атаку. Например, если нарушитель имеет набор украденных номеров кредитных карточек, он может снять небольшое количество средств с каждой карты (владельцы, возможно даже не заметят этого). Хотя средства снятые с каждой карты малы, соедененные вместе они представляют неплохую сумму для нарушителя.

· Data diddling . Процесс data diddling`a изменяет информацию перед тем как она сохраняется в компьютерной системе. Вредоносный код внутри приложения, или вирус могут выполнять data diddling. Например вирус, Троянский конь, или червь может быть написан для перехватасобытия нажатия клавиш на клавиатуре. Пользователь начинает печатать пароль или логин и не замечает как печатаемый текст отправляется через сеть к нарушителю, или сохраняется где-то в системе.

· Trust relationship exploitation . Различные устройства в сети могут иметь доверительные отношения между собой. Например, некий хост может доверятельно общаться с брэндмауэром, используя определенный порт, в то время как остальные хосты не могут передавать информацию через брэндмауэр используя этот же порт. Если нарушитель сможет скомпромитировать хост, который имеет доверительные отношения с брэндмауэром, нарушитель может использовать скомпрометированный хост для того чтобы посылать траффик через брэндмауэр, который в другой ситуации был бы заблокирован.

· Password attack. Парольная атака, как видно из названия, пытается определить пользовательские пароли. Как только нарушитель узнал пароль и логин пользователя, он может войти в систему как данный пользователь, затем унаследовать пользовательские разрешения. Различные подходы используются для определения паролей:

o Trojan horse . Программа которая используется для записывания пользовательских паролей и затем делает их доступными для нарушителя.

o Packet capture. Программа ловли пакетов может ловить пакеты, которые видит сетевая карта компьютера. Поэтому, если пароль посылается открытым текстом, эти программы могут прочитать пароль.

o Keylogger. Keylogger это программа которая запускается в фоновом режиме на компьютере. После того как пользователь вводит свои логин и пароль, она хранит их в логах, нарушитель затем копирует этои логи и узнает пароль.

o Brute force. Brute-force атака подразумевает перебор всевозможных паролей пока совпадение не будет найдено. Например, brute-force атака может начинаться с буквы a и заканчиваться буквой z. Использование паролей со специальными символами и цифрами могут избежать взлома пароля brute-force атакой.

o Dictionary attack. Dictionary attack похожа на атаку brute-force, но здесь для перебора используются часто употребляемые слова из словаря.

· Botnet. Программный “робот” на машине, которая может контролироваться удаленно (например, Троянский конь, или задняя дверь в системе). Если набор компьютеров инфицирован этими программным роботами, называемыми “bots”, этот набор компьютеров (каждый из кторых называется зомби) известен как “botnet”. Из за потенциального большого размера такой сети, может быть подорвана целостность большого количества информации.

· Hijacking a session. Перехват сессии (например, завершение третьего шага процесса three-way TCP handshake между авторизированным клиентом и защищенным сервером) . Если нарушитель перехватил сессию авторизирующего устройства, он может манипулировать информацией защищеного сервера.

3.3.Атаки на доступность

Атаки на доступность пытаются ограничить доступность и функционирование системы. Например, если нарушитель займет процессорные ресурсы или ресурсы памяти на целевой системе, эта система будет недоступна для лигитимных пользователей.

Атаки на доступность различны, от занятие ресурсов системы, до приченения физического вреда системе. Нарушители могут использовать следующие атаки на доступность:

· Denial of service (DoS) . Нарушитель может начать атаку блокирования сервиса на систему с помощью отправления этой системе множество запросов, которые займут ресурсы этой системы. Еще некоторые операционные системы и приложения могут рушиться, если получат специфическую строку, нарушитель может использовать данные уязвимости для нарушения работы всей системы. Нарушиители часто используют IP spoofing чтобы спрятать свой IP адресс при проведении DoS атаки как показано на рис.3.3.

Рис.3.3.

· Distributed denial of service (DDoS) . DDoS атаки могут увеличить количество траффика, наводняющего целевую систему. В особенности, если нарушитель скомпрометировал несколько систем. Нарушитель может заставить эти скомпрометированные системы, называемые “зомби” одновременно начать DDoS атаку на целевую систему.

· TCP SYN flood. Инициализация большого числа ТСР-соединений с ложным IP адресом с некоторым портом без завер­шения процесса инициализации, в результа­те чего легальные пользователи не имеют возможности открыть новое соединение. Такая атака изображена на рис.3.4.

Рис.3.4.

  • ICMP attacks. Многие сети разрешают ICMP траффик, потому что это полезно для устранения неполадок в сети (например, комнда ping), но нарушители могут использовать это для проведения DoS атак. Один из вариантов ICMP DoS атаки называется “ping of death”, она использует пакеты слишком большого размера. Другой вариант это посылать ICMP траффик фрагментарно, чтобы переполнить фрагментарные буферы на целевой системе. Также существует “smurf” атака она посылает большое число запросов ICMP Echo Request по широковещатель­ному адресу, указывая в качестве адреса отправителя адрес "узла-жертвы". Когда пакет с запросом отклика достигает сети назначения, все узлы сети посылают паке­ты ICMP Echo Reply (ответ на запрос от­клика ICMP) no фальсифицированному адресу. При этом каждый запрос порож­дает множество ответов. Генерируемый поток сообщений в адрес соответствую­щего узла создает перегрузку вычисли­тельных ресурсов и может вызвать пре­кращение работы всей системы. На рис.3.5. показана “smurf” атака.

Рис 3.5.

  • Electrical disturbances . На физическом уровне нарушитель может начать атаку на доступность с помощью прерывания или нарушения електроснабжения системы. Например, если нарушитель получил физический доступ к дата-центру, он может сделать следующие действия, нарушающие электорснабжение.

o Power spike. Нарушение питания системы на короткий промежуток времени.

o Electrical surge. Нарушение питания системы на продолжительный промежуток времени.

o Power fault. Кратковременная утечка энергии.

o Blackout. Продолжительная утечка энергии.

o Power sag. Кратковременное падение напряжения.

o Brownout. Продолжительное падение напряжения.

Для противостаяния этим электрическим угрозам Cisco рекомендует подключать ваши стратегически важные устройства к блокам бесперебойного питания (UPS) и проводить тесты этих блоков.

  • Attacks on a system’s physical environment . Нарушитель также может намеренно испортитьоборудованя, с помощью условий внешней среды. Например, нарушитель может манипулировать такими факторами внешней среды как:

o Temperature. Из-за того, что компьютерное оборудование вырабатывает тепло, нарушитель может вмешаться в систему кондиционирования, и оборудование может перегреться.

o Humidity. Нарушитель может причинить ущерб компьютерному оборудованию, повысив влажность в помещении.

o Gas. Так как газ может легко воспламенятся, нарушитель может использовать газ для возникновения пожара в помещении с оборудованием.

Некоторые рекомендации для предотвращения такого вида угроз:

o Помещения с оборудованием должны быть закрыты.

o Доступ должен быть по вверительным данным (например магнитыне карты, сканирование отпечатков пальцев)

o Точка доступа должна визуально наблюдаться(например видео-камерой)

o Климат-контроль должен наблюдать за состоянием температуры и влажности и подавать сигнал тревоги при изменениях режима.

o Должна присутствовать пожарная сигнализация.

4.Политика защиты

При анализе политики зашиты сети и средств реализации ее директив, необходимо выяснить стоимость ее реализации и поддержки, а затем сравнить планируемые рас­ходы с потенциальными преимуществами, получаемыми в результате внедрения такой политики. Нужно оценить объем ресурсов, как человеческих, так и денежных, необходимых для реализации политики защиты, и сравнить их с риском нарушения сис­темы защиты, как схематически показано на рис. 4.1. Инвестиции в дело защиты сети должны быть оправданы в сравнении с потенциальными экономическими потерями из-за возможных брешей в системе защиты.

Рис.4.1.Сравнение потерь от нарушений защиты с затратами на по­строение и содержание системы защиты

Вот некоторые рекомендации, которые могут оказаться полезными для оценки стоимости и преимуществ политики сетевой защиты:

  • Определите стоимость каждого элемента системы управления защитой сети и затраты на его обслуживание. Жизненный цикл большинства компьютерных аппаратных компонентов составляет от трех до пяти лет.
  • Оцените экономию от снижения потерь в результате внедрения соответствующих средств управления защитой.
  • Оцените максимум возможных потерь в случае отказа от средств управления защитой.
  • Определите объем сэкономленных средств за все время использования средств управления защитой.
  • Определите выгоду от применения средств управления зашитой.
  • Выясните, какие средства управления защитой оказываются для вас наиболее выгодными и экономичными.

4.1.Цикл защиты

Специалисты Cisco разработали цикл защиты (соответствующая диаграмма показа­на на рис. 4.2.), чтобы формализовать процесс внедрения и использования средств за­щиты сети. Процесс, изображаемый диаграммой, называется оценкой состояния за­щиты. Он представляет собой постоянные циклично повторяющиеся мероприятия компании, направленные на защиту ее жизненно важных активов при наименьших затратах, позволяющих снизить риск потерь до приемлемого уровня.

Рис.4.2.Цикл защиты, иллюстрирующий процесс, который должен поддерживаться предприятием в рамках реа­лизации системы защиты.

Ввиду сложной итерационной природы задачи обеспечения безопасности предпри­ятия, чтобы предприятие оставалось защищенным от самых новых угроз, процесс не должен останавливаться никогда. Указанный цикл включает следующие четыре фазы.

  • Защита. Необходимая защита корпоративных данных. На этой стадии органи­зации обычно начинают применение технологий защиты (например, брандмау­эров и систем аутентификации), повышающих степень защиты сети.
  • Мониторинг. Наблюдение за активностью (как внешней, так и внутренней) в критических точках доступа к сети. Кроме того, следует постоянно проводить мониторинг сетей на предмет выявления вторжений и фактов недопустимого использования, а также иметь механизмы автоматизированного подавления не­санкционированной активности, работающие в реальном масштабе времени.
  • Тестирование. Проверка того, что меры защиты являются достаточными для ус­пешного противостояния различным хакерским атакам. Кроме того, поскольку сети динамично развиваются и часто меняют свою конфигурацию, необходимо постоянно проверять состояние системы защиты и давать соответствующую оценку ее уязвимости.
  • Совершенствование. Внедрение новых и обновление имеющихся средств защи­ты. Необходимо централизованное управление всеми средствами и политиками защиты с целью достижения максимума эффективности и быстрого внедрения усовершенствований.

4.2.Что должна включать политика защиты

Каждое предприятие должно разработать свою политику сетевой защиты, приспо­собленную к сетевой среде предприятия и имеющимся в ней приложениям. Вот неко­торые из рекомендуемых ключевых разделов политики защиты.

  • Распределение полномочий и сфер действий. В этом разделе указывается, кто ор­ганизует политику защиты и какие области должна охватывать эта политика.
  • Политика приемлемого использования. В этом разделе указывается, что позволено (и не позволено) делать в рамках информационной инфраструктуры компании.
  • Политика идентификации и аутентификации. Здесь указываются технологии и оборудование, используемые компанией для обеспечения доступа к данным только тем пользователям, которые имеют на это право.
  • Политика доступа к Internet. В этом разделе указывается, что компания считает нравственным и правильным при использовании возможностей доступа к Internet.
  • Политика внутреннего доступа. В этом разделе указывается, как внутренние пользователи должны использовать инфраструктуру данных компании.
  • Политика удаленного доступа. В этом разделе указывается, как пользователи, осуществляющие удаленный доступ к сети, могут использовать инфраструктуру данных компании.
  • Процедура обработки инцидентов. В этом разделе указывается, какой должна быть структура группы реагирования на инциденты и какие процедуры будут использоваться во время и после таких инцидентов.

4.3.Уровни политики защиты

Следующие три примера иллюстрируют различные уровни политики сетевой за­щиты. Частью процесса разработки политики защиты является принятие решения о том, какой должна быть политика вашего предприятия — открытой, ограничивающей или закрытой.

Пример 1.Открытая политика защиты.

Рассматриваемые в этом примере компании имели сетевые соединения, показан­ные на рис. 4.3. Филиалы были связаны с предприятием линиями ISDN и лишь в не­скольких случаях линиями, использующими технологию ретрансляции кадров. На концах всех линий использовались маршрутизаторы. (На схеме, показанной на рис.4.3., маршрутизатор головного офиса обозначен как маршрутизатор WAN.)

Рис.4.3.

Служащие, находящиеся в пути, малых удаленных офисах или дома, используют общедоступную телефонную сеть для удаленного доступа к сети предприятия по асинхронным линиям удаленного доступа. Для того чтобы связать эти линии с голов­ным офисом компании, используется сервер сетевого доступа.

Соединение с Internet допускает как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия. Весь трафик Internet должен проходить через шлюзовой маршрутизатор — единственную точку дос­тупа, связывающую сеть предприятия с Internet. Удаленные пользователи, чтобы под­ключиться через это соединение к Internet, должны получить доступ к предприятию.

Напомним, что компании этой группы находятся на нижнем уровне шкалы защи­ты и несут наименьшие расходы на поддержку средств защиты. Чтобы распознать своих пользователей, эти компании полагаются исключительно на учетные имена и пароли. В рамках территориальной сети предприятия паролями управляет сервер службы каталогов. Только одна из компаний этой группы использовала DHCP (Dynamic Host Configuration Protocol — протокол динамической конфигурации хоста) для динамического выбора IP-адресов.

Чтобы идентифицировать удаленных пользователей, все компании полагались на зна­чение, введенное пользователем в поле пароля диалогового окна программы входа в сеть, начинающей выполняться после того, как сервер сетевого доступа регистрировал удален­ное соединение. В некоторых случаях пользователю было необходимо ввести отдельный пароль для создания соединения. Этот пароль передавался серверу сетевого доступа с ис­пользованием протокола PAP (Password Authentication Protocol — протокол аутентифика­ции паролей) и проверялся этим сервером. Удаленные пользователи в офисах филиалов при подключении к территориальной сети тоже идентифицировались с помощью паролей. Удаленные маршрутизаторы для соединения с маршрутизатором, находящимся в головном офисе, использовали маршрутизацию с предоставлением канала ISDN по требованию. Для связи между маршрутизаторами использовался протокол РРР (Point-to-Point Protocol — протокол двухточечных или сквозных соединений), а для их аутентификации применялись средства РАР с фиксированными паролями, программно назначенными маршрутизаторам.

Чтобы обеспечить целостность сети, в маршрутизаторе WAN и маршрутизаторе шлюза Internet использовались программируемые списки доступа, ограничивающие доступ к сети предприятия на основе IP-адресов удаленных узлов. Эти списки доступа использовались входным интерфейсом маршрутизатора WAN и выходным интерфей­сом маршрутизатора шлюза. Списки доступа были исключительно простыми и под­держивались теми же специалистами, которые управляли сетью маршрутизатора. В этих компаниях достаточно редко применялись отдельно размещенные брандмауэры, а если и использовались, то создавали границу защиты только вокруг особо важных сегментов сети, например вокруг сети финансового отдела. Шифрование для защиты каких-либо частей сети не применялось.

Для аутентификации пользователей территориальной сети и удаленных пользова­телей использовались пароли. Для аутентификации связей с филиалами применялись средства РАР в рамках протокола РРР, и только несколько компаний использовали РАР для идентификации удаленных клиентов. Протокол РАР относительно легко об­мануть, поскольку он предполагает пересылку пароля в открытом виде.

При управлении доступом эти компании полагались исключительно на списки доступа, программируемые в маршрутизаторах. Списки доступа ограничивали внеш­ний доступ из Internet к сети предприятия. Доступ к Internet в этих компаниях был, в основном, неограниченным.

Ввиду того, что компании не испытывали значительных финансовых потерь из-за нарушений системы защиты, они, как правило, не тратили средства на создание от­дельно размещенных брандмауэров или шифрование.

Пример 2.Ограничивающая политика защиты.

Рассматриваемые в этом примере компании использовали подход, при котором ус­танавливался баланс между свободой действий пользователей (в смысле доступности соединений и простоты их использования) и степенью защиты сети. При такой политике защиты наблюдается ба­ланс между прозрачностью пользовательского доступа и требованием максимальной надежности защиты.

Компании данной группы имели различные типы соединений и топологии сетей. На рис. 4.4. показана схема, отражающая характерные особенности сети и демонстри­рующая используемое в данном случае оборудование сетей.

Филиалы связывались с предприятием линиями, используюшими технологию ретрансляции кадров, и лишь в нескольких случаях выделенными линиями. На кон­цах линий использовались маршрутизаторы.

Удаленные пользователи, включая служащих, находящихся в пути, удаленных офисах или дома, для подключения к сети предприятия по асинхронным линиям и линиям ISDN использовали обычную телефонную сеть. Для того чтобы связать эти линии с головным офисом компании, использовался сервер сетевого доступа.

Соединение с Internet допускало как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия.

Рис 4.4.

Как и в первом случае, весь этот поток данных был сосредоточен в одной точке входа, хотя обычной практикой было использование резервных маршрутизаторов шлюза. Как правило, поддерживались связи с несколькими поставщиками услуг Internet. Удален­ные пользователи, чтобы получить доступ к Internet, по-прежнему должны были со­единяться с сетью предприятия.

Чтобы идентифицировать своих пользователей, эти компании в рамках территори­альной сети предприятия использовали учетные имена и пароли. Для удаленных пользователей из филиалов компании применялся сервер каталогов, размещенный в рамках территориальной сети предприятия. Многие из компаний, о которых идет речь, применяли протокол DHCP для динамического выбора IP-адресов узлов терри­ториальной сети.

Чтобы идентифицировать удаленного пользователя, все компании, кроме одной, полагались на одноразовый пароль, который требовалось ввести во время обращения пользователя к серверу сетевого доступа перед установкой соединения. При передаче такого пароля серверу сетевого доступа использовались протоколы РРР и РАР. Одно­разовый пароль проверялся сервером AAA или сервером идентификационных карт.

Чтобы обеспечить целостность сети, маршрутизатор WAN и маршрутизатор шлюза Internet использовали программируемые списки доступа, разрешающие доступ к сети предприятия только узлам с определенными сетевыми адресами. Отдельно размещен­ный брандмауэр канального уровня позволял доступ в Internet только тем соединени­ям, которые исходили из области, ограниченной брандмауэром.

Для связей между филиалами и маршрутизатором WAN головного офиса, как пра­вило, использовалась аутентификация маршрутов. Некоторые компании этой группы, чтобы гарантировать целостность данных, передаваемых по каналам связи, уже начали применять шифрование.

Для аутентификации пользователей как территориальной сети, так и удаленных филиалов использовались пароли. Для идентификации пользователей, использующих удаленный доступ, применялись одноразовые пароли, генерируемые идентификаци­онными картами. Один из клиентов этой группы пробовал вариант доступа удаленных пользователей к предприятию через Internet. Соответствующее приложение использо­вало встроенные в брандмауэр средства аутентификации пользователей на основе од­норазовых паролей.

Для контроля доступа компании этой группы применяли широкий спектр техно­логий, начиная от списков доступа для маршрутизаторов и заканчивая отдельно раз­мещенными брандмауэрами для выхода в Internet, аутентификацией маршрутов и шифрованием связей с филиалами.

Выходной поток в Internet был ограничен в небольшом числе компаний, для чего использовались брандмауэры канального уровня.

Некоторые компании этой группы пытались с помощью Internet создать виртуаль­ную частную сеть (Virtual Private Network — сеть VPN).

Итак, стратегия компаний, обеспечивающих более высокий уровень безопасности, чем компании первой группы, заключается в следующем.

Пример 3.Закртыая политика защиты.

В этом случае компании предпочитали вводить дополнительные ограничения. Они же­лали иметь политику, которая по умолчанию обеспечивала бы более сильную защиту, даже если это означало ограничение пользователей, замедление работы и усложнение использо­вания системы. Эти компании относятся к группе с закрытой политикой защиты.

Рассматриваемые в этом примере компании стремятся запретить все сетевые соедине­ния, которые не были разрешены явно, что требует выработки исключительно подробной политики защиты и определения полного набора привилегий для каждого пользователя.

Компании этой группы имели линии связи, аналогичные линиям связи компаний из других групп, но число разрешенных соединений было значительно меньшим и пользователи имели существенно меньшую свободу действий при использовании этих соединений, чем пользователи других групп. На рис. 4.5. показана схема сети, кото­рая отражает характерные особенности топологии сетей и демонстрирует используе­мое в данном случае сетевое оборудование.

Филиалы связывались с предприятием выделенными линиями связи, если требовался интенсивный трафик SNA (Systems Network Architecture — системная сетевая архитектура; общее описание структуры, форматов, протоколов, используемых для передачи информа­ции между программами IBM и оборудованием), или линиями с ретрансляцией кадров, если использовалась комбинация IP и SNA. На концах линий применялись самые разные типы сетевых устройств — маршрутизаторы, устройства FRAD (Frame Relay access device - устройство доступа с ретрансляцией кадров) или CSU/DSU (модуль обслуживания канала и данных). На рис. 2.10 указаны маршрутизаторы, поскольку другие устройства не имеют интересующих нас встроенных средств защиты.

Удаленные пользователи, включая служащих, находящихся в пути, удаленных офисах или дома, для подключения к сети предприятия по асинхронным линиям и линиям ISDN применяли обычную телефонную сеть. Для того чтобы связать эти ли­нии с головным офисом компании, использовался сервер сетевого доступа.

Соединение с Internet допускало как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия. Как и в первых двух случаях, весь поток данных был сосредоточен в одной точке входа, хотя обычной практикой было использование резервных маршрутизаторов шлюза и поддержка связей с несколькими поставщиками услуг Internet. Удаленные пользователи, чтобы получить дос­туп к Internet, по-прежнему должны были соединяться с сетью предприятия.

Чтобы идентифицировать своих пользователей, компании в рамках территори­альной сети предприятия использовали учетные имена и пароли. Для удаленных пользователей из филиалов компании применяли сервер каталогов, размещенный в рамках территориальной сети. Многие компании использовали протокол DHCP (Dynamic Host Configuration Protocol — протокол динамической конфигурации хос­та) для динамического выбора IP-адресов узлов территориальной сети.

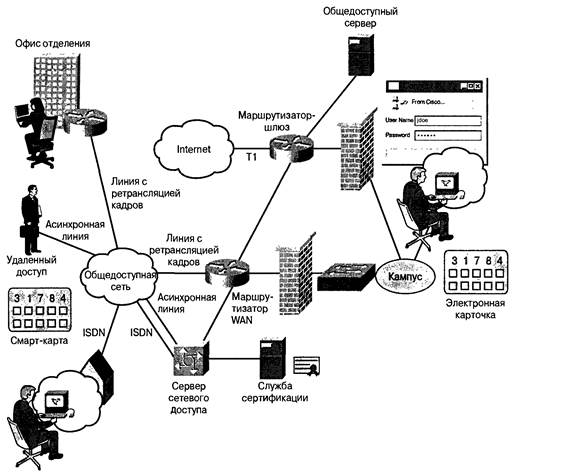

Рис.4.5.

Для иденти­фикации удаленных пользователей все компании применяли одноразовые пароли, но планировали перейти к использованию цифровых сертификатов (см. рис, 4.5.) в течение ближайших шести месяцев. Цифровые сертификаты должны обрабатывать­ся службой сертификации.

Целостность сети обеспечивалась методами, подобными тем, которые применя­лись компаниями с ограничивающей политикой защиты. Маршрутизаторы WAN и маршрутизаторы шлюза Internet использовали программируемые списки доступа, разрешающие доступ к сети предприятия только узлам с определенными сетевыми адресами. Отдельно размещенный брандмауэр с фильтрацией пакетов позволял дос­туп в Internet только тем соединениям, которые исходили из области, ограниченной брандмауэром.

Для связи между филиалами и маршрутизатором WAN головного офиса аутентифика­ция маршрутов была правилом. Для соответствующих каналов связи компании этой груп­пы использовали отдельно размещенные устройства канального шифрования (на схеме не показаны), чтобы таким образом гарантировать секретность своей информации.

Для аутентификации пользователей как территориальной сети, так и удаленных филиалов использовались пароли. Для аутентификации удаленных пользователей применялись одноразовые пароли, генерируемые идентификационными картами, хотя планировался переход к цифровым сертификатам и смарт-картам, поскольку они обеспечивают лучшую защиту и гибкость.

Для контроля доступа эти компании использовали широкий спектр технологий, начи­ная от списков доступа для маршрутизаторов и заканчивая отдельно размещенными брандмауэрами для выхода в Internet, аутентификацией маршрутов, шифрованием всех ис­ходящих из узлов внутренней сети связей (и даже некоторых внутренних связей). Выход в Internet был разрешен только ограниченной группе пользователей сети.

Ни одна из компаний не собиралась предоставлять возможность доступа к сети пользо­вателям из Internet, поскольку соответствующие средства защиты пока недоступны.

Как показывает проведенный выше анализ, решение проблемы защиты для каж­дой компании будет своим, и даже для одной и той же компании оно может меняться со временем. Подробный анализ, планирование и использование средств типа CiscoSecure Scanner позволят реализовать подходящее решение наиболее экономич­ным и эффективным способом.

Лабороторная работа №1.

Базовая защита маршрутизатора и коммутатора.

Цели:

  • Установка и шифрование паролей доступа к устройству.
  • Настройка параметров доступа к консольному и терминальному порту: установка тайм-аута, установка списков доступа на консольный порт и на порт vty, настройка SSH для удаленного доступа. Создание баннеров для различных режимов устройства.
  • Установка системы привелегий для всех режимов устройства. Ограничение числа попыток доступа к устройству, различные варианты блокировки доступа, в зависимости от ситуации, включение создания логов попыток доступа на устройство.

Оборудование:

Для выполнения понадобится маршрутизатор серии 1700, 2600, 2690, 3600, 3700, 7200, также понадобится rollover кабель и хост для подключения к маршрутизатору через консольный порт.

Введение:

Одной из главных целей атак нарушителей являются административные интерфейсы маршрутизатора, поэтому их необходимо защитить с помощью паролей и других средств защиты. Для улучшения безопасности используется шифрование паролей, также применятся система привелигированного доступа, с помощью привелегий можно разделить пользователей на группы. Для защиты от атак типа brute-force используется ограничение числа попыток доступа к устройству, и различные блокировки доступа. Также для мониторинга используется ведение различных логов доступа.

Задание 1. Установка и шифрование паролей доступа к устройству.

Команда enable password устанавливает пароль для привелигированного режима маршрутизатора или коммутатора, но он хранится в незашифрованном виде, лучше использовать команду enable secret password , в таком случае пароль хранится как хэш-значение MD5. Установим пароль с помощью команды enable secret password :

Router (config)# enable secret Cisc0Pr3$$

Router (config)# end

Router # show running-config

!

enable secret 5 $1$kmOB$rL419kUxmQphzVVTgO4sP1

!

Установим пароли также и для доступа к консоли, удаленного доступа и к доступа к порту aux:

Router (config)# line con 0

Router (config-line)# password 1mA$3cr3t

Router (config-line)# login

Router (config)# line aux 0

Router (config-line)# password @uxP@$$w0rd

Router (config-line)# login

Router (config)# line vty 0 4

Router (config-line)# login

Router (config-line)# password MyP@$$w0rd

Эти пароли хранятся в незашифрованном виде, поэтому применим команду service password-encryption, которая зашифрует все существующие незашифрованные пароли, а также созданные впоследствии:

Router (config)# service password-encryption

Router # show run

!

line con 0

password 7 091D43285D5614005818

login

line aux 0

password 7 06261A397C6E4D5D1247000F

login

line vty 0 4

password 7 09615739394153055B1E00

login

Нарушитель может обойти парольную защиту при помощи режима ROMMON, для предотвращения этой угрозы используем команду no service password-recovery в режиме глобальной конфигурации:

Router (config)# no service password-recovery

Задание 2. Настройка параметров доступа к консольному и терминальному порту.

Для усиления безопасности установим таймеры бездействия, они будут закрывать существующие соеденения если пользователь бездействует заданное время:

Router # conf term

Router (config)# line con 0

Router (config-line)# exec-timeout 2 30

Router (config-line)# exit

Router (config)# line aux 0

Router (config-line)# exec-timeout 2 30

Router (config-line)# exit

Router (config)# line vty 0 4

Router (config-line)# exec-timeout 2 30

Чтобы настроить сообщения при входе в систему используется команда banner, существует 4 опции, banner exec, banner incoming, banner login, banner motd, создадим сообщение,которое будет появлятся при попытке доступа к консоли или при попытке доступа к vty:

Router # conf term

Router (config)# banner exec $

Enter TEXT message. End with the character '$'.

WARNING: This router is the private property of Cisco Press.

Disconnect now if you are not an authorized user.

Violators will be prosecuted.

$

Router (config)#end

По умолчанию для удаленного доступа используется Telnet, и сообщения передаются в открытом виде, для усиления безопасности для удаленного доступа настроим SSH:

Router (config)# crypto key generate rsa general-keys modulus 1024

Router (config)# ip ssh time-out 120

Router (config)# ip ssh authentication-retries 4

Router (config)# line vty 0 4

Router (config-line)# transport input ssh

Теперь удаленный доступ можно получить используя только SSH, Telnet сессии не принимаются.

Для того чтобы была возможность подключиться к маршрутизатору или коммутатору только с заданных хостов используем списки доступа:

Router (config)#access-list 21 permit 10.1.1.4

Router (config)#line vty 0 4

Router (config-line)#access-class 21 in

Теперь подключиться к маршрутизатору или коммутатору можно только с хоста с адресом 10.1.1.4

Задание 3. Настройка привелегий, блокировки доступа, ведения логов.

Для настройки привелегий используется команда privelige level, уровни привелегий могут быть от 0 до 15, по умолчанию когда вы заходите на маршрутизатор или коммутатор у вас 0 уровень привелегий, когда заходите в enable-режим у вас становится 15 уровень привелегий, можно вручную задать команды, которые будут доступны для каждого уровня привелегий. Например создадим уровень привелегий системного администтратора, который может выполнять следующие команды show startup-config, debug ip rip, ping, для этого используем команду privelige level, но сначала создадим пользователя sysAdmin с уровнем привелегий 2:

Router (config)#username sysAdmin privilege 2 secret 0dmin

Router (config)#privelige exec level 2 show startup-config

Router (config)#privelige exec level 2 debug

Router (config)#privelige exec level 2 ping

Теперь установим пароль для пользователей уровня 2:

Router (config)#enable secret level 2 2kd042

Теперь чтобы войти на маршрутизатор с данным уровнем привелегий нужно ввести команду:

Router >enable 2

Для того чтобы работал вход по имени пользователя нужно включить сервис ААА и указать ему использовать локальную базу данных пользователей:

Router(config)#aaa new-model

Router(config)#aaa authorization exec default local none

Router(config)#line con 0

Router(config-line)#login authentication default

Router(config)#line vty 0 4

Router(config-line)#login authentication default

Для противостояния DoS атакам можно использовать команды блокироки доступа login, для того чтобы блокировать доступ используем:

Router # conf term

Router (config)# login block-for 90 attempts 5 within 10

Теперь если в течении 10 секунд произойдет 5 попыток доступа и все они будут неудачными, то произойдет отключение возможности доступа на 90 секунд, чтобы назначить адреса для которых не действует блокировка доступа используем команду:

Router (config)# login quiet-mode access-class 21

Теперь на все адреса указанные в 21 списке доступа НЕ будет дейсвовать блокировка, для установки времени между попытками доступа используем команду:

Router (config)# login delay 3

Для ведения логов попыток доступа используем команды:

Router (config)# login on failure log

Router (config)# login on-success log

Для просмотра информации о попытках доступа используем команду:

Router # show login

A login delay of 3 seconds is applied.

Quiet-Mode access list 101 is applied.

All successful login is logged.

All failed login is logged.

Router enabled to watch for login Attacks.

If more than 5 login failures occur in 10 seconds or less,

logins will be disabled for 30 seconds.

Router presently in Normal-Mode.

Current Watch Window

Time remaining: 9 seconds.

Login failures for current window: 0.

Total login failures: 0.

Router #

Чтобы указать syslog сервер на который будут сохранятся логи используем команду:

Router(config)#logging host 172.16.1.155 transport tcp port 514

Контрольные вопросы:

1. Какую команду создания пароля для привелигированного режима предпочтительнее использовать?

2. С помощью какой команды можно зашифровать все существующие и будущие пароли методом шифрования Cisco.

3. Почему следует настроить протокол SSH для удаленного доступа к маршрутизатору? С помощью какой команды?

4. Зачем используются списки доступа для удаленного доступа?

5. С помощью какой команды можно настроить привелегии для пользователей и зачем это нужно?

6. Для чего нужно ведение логов, с помощью каких команд это осуществляется?

Лабороторная работа № 2 .

Защита маршрутизатора с помощью доп.средств.

Цели:

  • Установка и краткое описание Cisco Security Device Manager.
  • Настройка защиты маршрутизатора с помощью опции auto secure.

Оборудование:

Для выполнения понадобится маршрутизатор серии 1700, 2600, 2690, 3600, 3700, 7200, также понадобится rollover кабель и хост для подключения к маршрутизатору через консольный порт, нужны файлы Cisco SDM для того, чтобы закачать их на флэш-память маршрутизатора, установленное программное обеспечение TFTP сервера на хосте, файлы Cisco SDM доступны по этой ссылке ftp://ftp.cisco.com/pub/web/sdm/.

Задание 1. Установка и краткое описание Cisco Security Device Manager.

Cisco Security Device Manager это мощное средство для настройики и конфигурирования оборудования Cisco, Cisco Security Device Manager имеет очень удобный, понятный интерфейс, доступ к устройству осуществляется с хоста через веб-браузер. Для того чтобы пользоваться Cisco Security Device Manager нужно закачать его рабочие файлы с помощью TFTP, как минимум во флэш памяти должны находиться следующие файлы:

■ sdmconfig-router_platform .cfg

■ sdm.tar

■ es.tar

■ common.tar

■ home.shtml

■ home.tar

После этого нужно настроить доступ к маршрутизатору посредством протокола HTTP или HTTPS:

Router (config)# ip http server

Router (config)# ip http secure-server

Router (config)# ip http authentication local

Для того чтобы войти на устройство нужно в строке адреса браузера адреса указать адрес активного IP интерфейса устройства. Вот так выглядит окно Cisco SDM:

Слева на панели находятся все необходимыые настройки маршрутизатора, сверху можно выбрать режим настройки или мониторинга. Выполните все задания приведенные в лабороторной работе №1 с помощью Cisco SDM.

Задание 2 . Настройка защиты маршрутизатора с помощью опции auto secure.

Функция программного обеспечения Cisco IOS AutoSecure упрощает конфигурацию атрибутов безопасности на маршрутизаторах и снижает риск ошибок конфигурации. В интерактивном режиме, который подходит для опытных пользователей, пользователям выдаются подсказки по индивидуальной настройке атрибутов безопасности и сервисов на маршрутизаторах. Это обеспечивает больший контроль над функциями безопасности маршрутизаторов. Для этого используем команду:

Router#auto secure management

Неопытным пользователям AutoSecure дает возможность быстро обеспечить безопасность маршрутизатора без значительного ручного вмешательства, в неинтерактивном режиме работы, который автоматически активирует функции безопасности маршрутизаторов на базе настроек, заданных Cisco Systems по умолчанию. Одна команда мгновенно конфигурирует профиль безопасности маршрутизаторов и дезактивирует не требующиеся системные процессы и сервисы, устраняя потенциальные угрозы для безопасности сети.


R1# auto secure

--- AutoSecure Configuration ---

*** AutoSecure configuration enhances the security of

the router, but it will not make it absolutely resistant

to all security attacks ***

AutoSecure will modify the configuration of your device.

All configuration changes will be shown. For a detailed

explanation of how the configuration changes enhance security

and any possible side effects, please refer to Cisco.com for

Autosecure documentation.

At any prompt you may enter '?' for help.

Use ctrl-c to abort this session at any prompt.

Gathering information about the router for AutoSecure

Is this router connected to internet? [no]: yes

Enter the number of interfaces facing the internet [1]:

Interface IP-Address OK? Method Status Protocol

FastEthernet0/0 192.168.0.29 YES NVRAM up up

FastEthernet0/1 172.16.2.1 YES NVRAM up up

Serial1/0 172.16.1.1 YES NVRAM up up

Serial1/1 unassigned YES NVRAM administratively down down

Serial1/2 unassigned YES NVRAM administratively down down

Serial1/3 unassigned YES NVRAM administratively down down

Enter the interface name that is facing the internet: FastEthernet0/1

Securing Management plane services...

Disabling service finger

Disabling service pad

Disabling udp & tcp small servers

Enabling service password encryption

Enabling service tcp-keepalives-in

Enabling service tcp-keepalives-out

Disabling the cdp protocol

Disabling the bootp server

Disabling the http server

Disabling the finger service

Disabling source routing

Disabling gratuitous arp

Here is a sample Security Banner to be shown

at every access to device. Modify it to suit your

enterprise requirements.

Authorized Access only

This system is the property of So-&-So-Enterprise.

UNAUTHORIZED ACCESS TO THIS DEVICE IS PROHIBITED.

You must have explicit permission to access this

device. All activities performed on this device

are logged. Any violations of access policy will result

in disciplinary action.

Enter the security banner {Put the banner between

k and k, where k is any character}:

%

WARNING: This router is the property of Cisco Press.

Any unauthorized access is monitored. Violators will be prosecuted.

%

Enter the new enable password:

Confirm the enable password:

Configuring AAA local authentication

Configuring Console, Aux and VTY lines for

local authentication, exec-timeout, and transport

Securing device against Login Attacks

Configure the following parameters

Blocking Period when Login Attack detected: 30

Maximum Login failures with the device: 3

Maximum time period for crossing the failed login attempts: 10

Configure SSH server? [yes]:

Enter the domain-name: ciscopress.com

Configuring interface specific AutoSecure services

Disabling the following ip services on all interfaces:

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

Disabling mop on Ethernet interfaces

Securing Forwarding plane services...

Enabling CEF (This might impact the memory requirements for your platform)

Enabling unicast rpf on all interfaces connected

to internet

Configure CBAC Firewall feature? [yes/no]: yes

This is the configuration generated:

no service finger

no service pad

no service udp-small-servers

no service tcp-small-servers

service password-encryption

service tcp-keepalives-in

service tcp-keepalives-out

no cdp run

no ip bootp server

no ip http server

no ip finger

no ip source-route

no ip gratuitous-arps

no ip identd

banner motd ^C

WARNING: This router is the property of Cisco Press.

Any unauthorized access is monitored. Violators will be prosecuted.

^C

security passwords min-length 6

security authentication failure rate 10 log

enable password 7 095F4B0A0B0003022B1F17

aaa new-model

authentication login local_auth local

line con 0

login authentication local_auth

exec-timeout 5 0

transport output telnet

line aux 0

login authentication local_auth

exec-timeout 10 0

transport output telnet

line vty 0 4

login authentication local_auth

transport input telnet

login block-for 30 attempts 3 within 10

ip domain-name ciscopress.com

crypto key generate rsa general-keys modulus 1024

ip ssh time-out 60

ip ssh authentication-retries 2

line vty 0 4

transport input ssh telnet

service timestamps debug datetime msec localtime show-timezone

service timestamps log datetime msec localtime show-timezone

logging facility local2

logging trap debugging

service sequence-numbers

logging console critical

logging buffered

interface FastEthernet0/0

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

no mop enabled

interface FastEthernet0/1

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

no mop enabled

interface Serial1/0

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

interface Serial1/1

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

interface Serial1/2

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

interface Serial1/3

no ip redirects

no ip proxy-arp

no ip unreachables

no ip directed-broadcast

no ip mask-reply

ip cef

access-list 100 permit udp any any eq bootpc

interface FastEthernet0/1

ip verify unicast source reachable-via rx allow-default 100

ip inspect audit-trail

ip inspect dns-timeout 7

ip inspect tcp idle-time 14400

ip inspect udp idle-time 1800

ip inspect name autosec_inspect cuseeme timeout 3600

ip inspect name autosec_inspect ftp timeout 3600

ip inspect name autosec_inspect http timeout 3600

ip inspect name autosec_inspect rcmd timeout 3600

ip inspect name autosec_inspect realaudio timeout 3600

ip inspect name autosec_inspect smtp timeout 3600

ip inspect name autosec_inspect tftp timeout 30

ip inspect name autosec_inspect udp timeout 15

ip inspect name autosec_inspect tcp timeout 3600

ip access-list extended autosec_firewall_acl

permit udp any any eq bootpc

deny ip any any

interface FastEthernet0/1

ip inspect autosec_inspect out

ip access-group autosec_firewall_acl in

!

end

Apply this configuration to running-config? [yes]:

Applying the config generated to running-config

The name for the keys will be: R1.ciscopress.com

% The key modulus size is 1024 bits

% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

R1


Контрольные вопросы:

  1. Что такое Cisco SDM и зачем он нужен?
  2. Что необходимо натсроить на маршрутизаторе, чтобы запустить Cisco SDM?
  3. Как запустить Cisco SDM?
  4. Что позволяет сделать команда auto secure?В каких режимах она используется?

Лабороторная работа №3.

Защита коммутатора.

Цели:

· Отключенеие транкования на всех портах кроме необходимых, отключение DTP, создание native vlan.

· Использование root guard, bpdu guard.

· Использование dhcp snooping, Dynamic ARP Inspection.

· Статические записи в arp-таблицу, отключение портов при несанкционированном доступе. Защита портов коммутатора с помощью switchport port-security.

Оборудование:

Для выполнения понадобится коммутатор Catalyst 2960, 3550, 3750, 4500, также понадобится rollover кабель и хост для подключения к коммутатору через консольный порт.

Введение:

Для обеспечения безопасности сети очень важно обеспечить безопасность коммутаторов сети, необходимо обеспечить защиту коммутаторов сети на 2 уровне для противостояния таким атакам как: VLAN hopping, switch spoofing, double tagging, STP атаки, DHCP атаки, ARP атаки, атаки переполнения CAM – таблицы, атаки подмены MAC-адресов.

Задание 1. Отключенеие транкования на всех портах кроме необходимых, отключение DTP, создание native vlan.

Для того чтобы нарушитель не смог подключть свой коммутатор к коммутатору сети нужно на всех портах, кроме необходимых, отключить транкование, либо отключить порт, отключим транкование на всех портах:

Cat3550 (config)#interface range FastEthernet 0/1 - FastEthernet 0/24

Cat3550(config-if)# switchport mode access

Cat3550(config-if)# exit

Также следует отключить протокол DTP (Dynamic Trunking Protocol) на портах, которые используются как транки, настроим транк на порту и отключим DTP:

Cat3550(config)# interface gigabitethernet 0/4

Cat3550(config-if)# switchport trunk encapsulation dot1q

Cat3550(config-if)# switchport mode trunk

Cat3550(config-if)# switchport nonegotiate

Также не следует в качестве native vlan использовать vlan, которая назначена для пользователей, чтобы избежать атаки double tagging когда нарушитель может направлять траффик между vlan`ами, поэтому нужно создать отдельную native vlan для передачи информации между коммутаторами, укажем native vlan для :

Cat3550(config)# interface gigabitethernet 0/4

Cat3550(config-if)# switchport trunk native vlan 99

Задание 2. Использование root guard, bpdu guard.

Когда в вашей сети используется протокол STP (Spanning Tree Protocol), у нарушителя появляется возможность вмешаться в топологию сети. Нарушитель подключает свой коммутатор к сети и устанавливает ему самый низкий приоритет, его коммутатор становится root bridge, протокол STP перестраивает маршрут и весь траффик такой сети будет идти через коммутатор нарушителя, чтобы избежать этого используем следующую команду:

Cat3550(config)# interface gigabitethernet 0/1

Cat3550(config-if)# spanning-tree guard root

Теперь, если этот порт начинает получать BPDU с большим числом revision number, то он уйдет в состояние root-inconsistent и траффик через этот порт идти не будет, до того момента пока он не перестанет получать такие BPDU.

Когда вы используете PortFast для портов, к которым присоеденены конечные устройства сети, для усиления безопасности нужно использовать bpdu guard:

Cat3550(config)# interface gigabitethernet 0/2

Cat3550(config-if)# spanning-tree portfast bpduguard

Теперь, если нарушитель попытается подключить свой коммутатор к этому порту,и порт начнет получать BPDU порт отключится.

Задание 2. Использование dhcp snooping, Dynamic ARP Inspection.

Если в сети настроен DHCP сервер, и хосты получают адреса от него, нарушитель может вмешаться в этот процесс. Он перехватывает запрос хоста к DHCP серверу и посылает ответ быстрее, чем это сделает DHCP сервер, таким образом нарушитель может манипулировать IP адресами в сети, чтобы предотвратить это используем следующую команду:

Cat3550(config)# ip dhcp snooping

Теперь нужно настроить порты, которым мы доверяем, то есть с которых должны идти легальные сообщения DHCP, для этого на порту используем команду:

Cat3550(config)# interface gigabitethernet 0/4

Cat3550(config-if)# ip dhcp snooping trust

Еще одна атака на DHCP сервер, когда нарушитель посылает много запросов к DHCP серверу и таким образом расходуется весь пул адресов, следовательно лигиттимные пользователи не могут получить адреса, для защиты от этого используем команду:

Cat3550(config)# interface range FastEthernet 0/1 - FastEthernet 0/24

Cat3550(config-if)# ip dhcp snooping limit rate 3

Теперь максимальное число запросов к DHCP серверу в секунду равно 3.

Нарушитель может использовать протокол ARP для того,чтобы траффик шел через него, например он начинает отсылать ARP replies хосту, говорящие о том, что его MAC адресс соответствует IP адресу шлюза по умолчанию, таким образом этот хост думает что отправляет пакеты шлюзу по умолчанию, на самом деле отправляет пакеты нарушителю, для избежания таких атак используем команду :

Cat3550(config)# ip arp inspection vlan 1

Теперь указываем порты которым мы доверяем, то есть через которые могут идти ARP replies:

Cat3550(config)# interface gigabitethernet 0/6

Cat3550(config-if)# ip arp inspection trust

Для защиты от подмены MAC-адресов, переполненения CAM-таблицы используется команда switchport port-security, чтобы установить максимально разрешенное число MAC-адресов испоользуем команду:

Cat3550(config-if)# switchport port-security maximum 5

Для того чтобы указать действие при превышении макс. числа MAC-адресов существует три опции: protect – порт не пускает через себя трафик, restrict – тоже самое что и protect плюс генерируется лог-сообщение, shutdown – порт выключается:

Cat3550(config-if)# switchport port-security violation shutdown

Для того чтобы адреса динамически выучивались и не удалялись после перезагрузки используем команду:

Cat3550(config-if)# switchport port-security mac-address sticky

Существует также возможность задать MAC-адресс статически:

Cat3550(config-if)# switchport port-security mac-address 1234.1234.1234

Контрольные вопросы:

  1. С помощью каких команд можно защитится от атак VLAN hopping?
  2. Как защитить коммутаторы на которых работает протокол STP от атак с использованием слабостей этого протокола?
  3. С помощью каких команд можно защитится от DHCP и ARP атак?
  4. Объясните возможности защиты портов коммутатора.
  5. От атак какого уровня мы защишались в этой лабороторной работе?

Лабороторная работа №4.

Настройка SNMP

Цели:

· Настройка агента SNMP на устройстве: управление доступом SNMP с помощью групповых строк, привелигированный, не привелигированный доступ SNMP.

· Доступ по спискам доступа, разрешение прерываний и запросов SNMP только заданным системам, настройка отсылки только заданным узлам. Ограничение использования SNMP с серверами TFTP.

Введение:

Протокол SNMP (Simple Network Managment Protocol) является протоколом с помощью которого можно получить информацию о сети, при неправильной настройке данного протокола в сети, нарушитель может получить информацию о сети, с целью последующих атак. Поэтому необходимо настроить безопасную работу SNMP агентов.

Оборудование:

Для выполнения понадобится маршрутизатор серии 1700, 2600, 2690, 3600, 3700, 7200, также понадобится rollover кабель и хост для подключения к маршрутизатору через консольный порт.

Задание 1 . Управление доступом SNMP с помощью групповых строк.

Существует возможность настройки групповых строк SNMP, определяющих связи между диспетчером SNMP и соответствующим агентом. Групповые строки подобны паролям, разрешающим доступ к агенту в маршрутизаторе.

Чтобы определить групповую строку, используйте следующую команду в режиме глобальной конфигурации.

router(config)tsnmp-server community строка [view имя-представления] [го | rw] [число]

Поле число должно содержать необязательный номер списка доступа.

Для непривилегированного доступа SNMP к маршрутизаторам используется пара­метр ro команды snmp-server community. Следующая команда конфигурации разрешает агенту в маршрутизаторе принимать только запросы get-request и get-next-request SNMP, посылаемые с помощью групповой строки secure:

Router (config)# snmp server community secure ro

Для привилегированного доступа SNMP к маршрутизаторам используется пара­метр rw команды snmp-server community. Следующая команда кон­фигурации разрешает агенту в маршрутизаторе использовать только сообщения set-request SNMP, посылаемые с помощью групповой строки semisecure:

Router (config)# snmp server community semisecure rw

Задание 2 . Доступ по спискам доступа, разрешение прерываний и запросов SNMP только заданным системам.

Можно указать список хостов с конкретными IP-адресами, которым разрешается посылать сообщения маршрутизатору. Для этого используется параметр асcess-list команды snmp-server community, который можно применять как в привилегирован­ном, так и в непривилегированном режимах. Следующие команды конфигурации разрешают доступ к маршрутизатору в привилегированном режиме SNMP только узлам с адресами 10.1.1.4 и 10.1.1.5:

Router (config)#access-list 1 permit 10.1.1.4

Router (config)#access-list 1 permit 10.1.1.5

Router (config)# snmp server community private rw 1

Вы должны быть уверены, что конфигурация маршрутизатора позволит отсылать прерывания SNMP только узлам, которые назначены вами для выполнения функций NMS. Настройка маршрутизатора для отсылки прерываний SNMP только заданным уз­лам NMS осуществляется с помощью команды:

Router (config)# snmp-server host 10.1.1.4 trap

А на­стройка маршрутизатора для отсылки информационных запросов SNMP только за­данным узлам NMS с помощью команды:

Router (config)# snmp-server host 10.1.1.4 informs

Команда snmp-server enable traps предназначена для того, чтобы дать общее разреше­ние использовать механизм генерирования прерываний и информационных запросов.

Для интерфейсов, которые часто открываются и закрываются (например, для интер­фейса ISDN), генерирование соответствующих прерываний может оказаться нежела­тельным. Чтобы отменить генерирование прерываний, используйте команду в режиме конфигурации интерфейса:

Router (config-if)# no snmp trap link-status

Кроме того, можно указать значения, отличные от значений по умолчанию, для числа попыток, интервала ретрансмиссии:

Router(config)#snmp-server inform retries 3

максимального числа отложенных запросов:

Router(config)#snmp-server inform pending 3

Контрольные вопросы:

  1. Для чего нужно настраивать SNMP агент на маршрутизаторе?
  2. Что используется как пароль доступа между агентом SNMP на маршрутизаторе и диспетчером SNMP? С помощью каких команд это нстроить?
  3. Для усиления защиты доступа что необходимо настроить на SNMP агенте?

Лабороторная работа №5.

Защита связи между маршрутизаторами

Цели:

  • Аутентификация протоколов маршрутизации, настройка аутентификации MD5 для EIGRP.
  • Фильтрация сетей в пакетах обновления маршрутизации, запрет обйявления маршрутов в обновлениях маршрутизации, запрет обработки маршрутов в обновлениях.
  • Запрет прохождения обновлений через интерфейс, входные, выходные акцесс листы, управление доступом HTTP к устройству.

Введение:

Связь между маршрутизаторами нарушитель может использовать для прослушивания, манипуляции данными, воспроизведения сеансов связи, изменения параметров маршрутизации. Поэтому очень важно обеспечить защищенную связь между маршрутизаторами путём аутентификации протокола маршрутизации, управления потоком данных с помощью фильтров, запрета обработки обновлений маршрутизации, применения входных сетевых фильтров, управления доступом HTTP к маршрутизатору.

Оборудование:

Для выполнения понадобится три маршрутизатора серии 1700, 2600, 2690, 3600, 3700, 7200, также понадобится rollover кабель и хост для подключения к маршрутизатору через консольный порт, три serial или smart serial кабеля для соеденения маршрутизаторов между собой, и три crossover кабеля для подключения хостов к маршрутизаторам.

Топоплогия:

Задание 1. Настройка аутентификации MD5 для EIGRP.

Посторойте сеть показанную в топологии, задайте IP адреса интерфейсам как показано в топологии, настройте протокол маршрутизации EIGRP на маршрутизаторах с автономной системой 1, далее настроим аутентификацию MD5 для EIGRP, сначала активизируем аутентификацию MD5 для EIGRP с автономной системой 1 на интерфейсе s0/0 R1 :

R1(config)#int s0/0

R1(config-if)#ip authentication mode eigrp 1 md5

Далее создадим цепочку ключей с помощью крманд:

R1(config-if)# ip authentication key-chain eigrp 1 ourkeyhain

R1(config-if)#exit

R1(config)#key chain ourkeychain

Затем уникальным образом идентифицируем каждый ключ, сделаем два ключа:

R1(config-keychain)#key 1

R1(config-keychain-key)#key-string key1

R1(config-keychain)#key 2

R1(config-keychain-key)#key-string key2

Можно также задать время в течении которого можно отослать ключ для этого используем команду:

R1(config-keychain-key)#send-lifetime 23:59:59 jan 1 2009 infinite

Мы задали время начала отсылки ключа-1 января 2009 23:59:59 и его действие не истечет, так как указана опция infinite.

Можно также задать время в течении которого можно получить ключ, зададим бесконечность для обоих ключей:

R1(config-keychain-key)#accept-lifetime infinite

Настройте такие же ключи для интерфейса s0/0 маршрутизатора R2, теперь эти маршрутизаторы могут посылать друг другу пакеты обновлений маршрутизации. Маршрутизатор R1 получает пакет обновления маршрутизации на интерфейс s0/0 и проверяет его ключами по порядку, сначала первым потом вторым, если какой-то ключ подошел то пакет не отвергается, если нет то отвергается. Для остальных маршрутизаторов настройте такую же аутентификацию самостоятельно.

Задание 2. Настройка фильтрации пакетов в обновлениях маршрутизации.

Чтобы не дать возможности потенциальным нарушителям выяснить конфигурацию вашей сети, не следует "рекламировать" внутренние сети, которые должны быть доступны только внутренним пользователям. Запретить объявление соответствующих сетей в обновлениях маршрутизации можно с помощью списков доступа и команды distribute-list , запретим объвление сети 192.168.1.0 маршрутизатора R1 в обновлениях маршрутизации:

R1(config)#access-list 45 deny 192.168.1.0 0.0.0.255

R1 (config)#access-list 45 permit any any

R1(config)#router eigrp 1

R1(config-router)#distribute-list 45 out serial 0/0

Следует запретить использовать адреса сетей, указываемые в обновлениях маршру­тизации. Запрет обработки таких сетей не дает возможности навязать системе мар­шруты, которые могут оказаться фиктивными. Фильтры списка доступа разрешают использовать обновления маршрутизации, исходящие только от маршрутизаторов се­ти, информация о которых имеется в таблице маршрутизации данного маршрутизато­ра. Эта возможность неприменима при работе с протоколами OSPF и IS-IS. Настроим только три сети от которых R1 может получать обновления маршрутизации:

R1(config)#access-list 46 permit 10.1.1.0 0.0.0.3

R1(config)#access-list 46 permit 10.1.1.4 0.0.0.3

R1(config)#access-list 46 permit 10.1.1.8 0.0.0.3

R1(config)#router eigrp 1

R1(config-router)#distribute-list 46 in serial 0/0

Чтобы исключить возможность получения динамической информации о маршру­тах другими маршрутизаторами локальной сети, можно запретить движение сообще­ний маршрутизации через интерфейс fa0/0 маршрутизатора R1:

R1(config-router)# passive-interface fa 0/0

Задание 3. Настройка входных и выходных списков доступа, настройка HTTP доступа.

Для фильтрации траффика используются списки доступа как и в курсе CCNA, создайте на всех маршрутизаторах необходимые списки доступа которые будут фильтровать траффик, и пропускать только траффик от сетей, которые представлены в топологии.Например для маршрутизатора R1:

R1(config)#access-list 101 permit ip 10.1.1.0 0.0.0.3 any

R1(config)#access-list 101 permit ip 10.1.1.4 0.0.0.3 any

R1(config)#access-list 101 permit ip 10.1.1.8 0.0.0.3 any

R1(config)#access-list 101 permit ip 192.168.2.0 0.0.0.255 any

R1(config)#access-list 101 permit ip 192.168.3.0 0.0.0.255 any

R1(config)#int s0/0

R1(config-if)#ip access-group 101 in

R1(config)#int s0/1

Нужно настроить доступ к маршрутизатору посредством протокола HTTP:

R1 (config)# ip http server

Для включения протокола HTTPS:

R1(config)# ip http secure-server

Укажем базу данных для аутентификации, она у нас будет локальная:

R1 (config)# ip http authentication local

Для того чтобы доступ по HTTP или HTTPS был разрешен только заданным хостам используем списки доступа:

R1(config)#access-list 1 permit 192.168.1.2

R1 (config)# ip http acces-class 1

Контрольные вопросы:

  1. Для чего нужно настраивать аутентификацию в пртоколах маршрутизации?
  2. Как настроить аутентификацию MD5 в EIGRP?
  3. Как настрить фильтрацию пакетов обновления маршрутизации и для чего это делается?
  4. Для чего используются списки доступа?С помощью каких команд их можно создать и применять?
  5. Как защитить HTTP доступ к маршрутизатору?

Лабороторная работа №6.

Защита удаленного доступа с помощью ААА с локальной базой данных.

Цели:

· Глобальная активизация ААА на маршрутизаторе, настройка профилей аутентификации ААА.

· Настройка средств авторизации ААА.

· Настройка параметров аудита ААА.

· Отладка конфигурации ААА.

Введение:

Несанкционированный доступ, а также возможность фальсификации и обмана в сетевой среде дают нарушителям потенциальную возможность получения доступа к сетевому оборудованию и сетевым службам. Архитектура AAA позволяет сильно ограничить возможности нарушителей, оставляя законным пользователям сети право иметь доступ к сетевым ресурсам. AAA это средства аутентификации, авторизации и аудита.

Оборудование:

Для выполнения понадобится маршрутизатор серии 1700, 2600, 2690, 3600, 3700, 7200, также понадобится rollover кабель и хост для подключения к маршрутизатору через консольный порт.

Задание 1. Глобальная активизация ААА на маршрутизаторе, настройка профилей аутентификации ААА.

Для глобальной активизации ААА на сервере сетевого доступа или маршрутизаторе используем следующие команды:

R1(config)#aaa new-model

R1(config)#aaa authentication login default local enable line

Первая команда создает новую конфигурацию ААА, вторая обеспечивает постоянную защиту доступа по всем линиям (кроме РРР).

Изменим стандартное приглашение ввода имени пользователя и пароля, для того чтобы запутать нарушителя:

R1(config)#aaa authentication password-prompt "password: "

R1(config)#aaa authentication username-prompt "login as: "

После глобальной активизации AAA на сервере доступа необходимо определить списки методов аутентификации, а затем связать их с линиями и интерфейсами. Списки методов аутентификации представляют собой профили защиты, указыаающие сервис (РРР, ARAP или NASI) или метод входа в систему и аутентификации (local, TACACS+, RADIUS, login, enable, line или none).

Настроим ААА аутентификацию, так чтобы при входе в систему использовалась локальная база данных:

R1(config)#aaa authentication login ourprofile local

Эта команда определяет профиль аутентификации при входе в систему (ourprofile), использующий для аутентификации локальную базу данных.

Помимо метода login могут использоваться следующие методы:

Enable - cоздает набор методов аутентификации для выяснения возможности получения досту па к командам привилегированного уровня.

Login - использование аутентификации AAA в начале сеанса.

Nasi - использование аутентификации AAA для клиентов NASI, подключающихся через сер­вер доступа.

PPP - указывает один или несколько методов аутентификации AAA для последовательного интерфейса, использующего РРР и TACACS+.

Default - использование следующих за данным аргументом методов по умолчанию при входе пользователя в систему.

Можно указать несколько методов, они будут пробоваться сервером доступа поочереди, укажем например для нашего списка методов:

R1(config)#aaa authentication login ourprofile local enable line

Enable использует пароль администратора для доступа, line использует пароль консоли для доступа.

Теперь применим наш список методов аутентификации на консольный интерфейс:

R1(config)#line con 0

R1(config-line)#login authentication ourprofile

Также можно настроить ААА аутентификацию для консольной и терминальной линий по-другому, а именно с помощью команд:

R1(config)#aaa authentication login console-in local

R1(config)#aaa authentication login vty-in local

Задание 2 . Настройка средств авторизации ААА.

Средства авторизации AAA позволяют ограничить доступ к сервисам. Когда сред­ства авторизации AAA активизированы, сервер сетевого доступа настраивает парамет­ры сеанса связи в соответствии с профилем пользователя, хранящимся либо в локаль­ной базе данных, либо на сервере защиты. Пользователю предоставляется доступ к соответствующему сервису, если это допускается параметрами профиля.

Для установки параметров, определяющих права пользователя, используется команда глобальной конфигурации ааа authorization. Сервер доступа необходимо настроить так, чтобы после успешной аутентификации пользователю предоставлялось право доступа только к определенным функциям. Синтаксис команды ааа authorization следующий.

ааа authorization {network | exec | commands уровень | reverse-access} {default | имя-списка} {if-authenticated | local j none | radius | tacacs+ | krb5-instance}

Создадим список ourlist1 для авторизации пользователей с помощью локальной базы, и разрешения им выполнения всех команд уровня 15:

R1(config)#aaa authorization commands 15 ourlist1 local

Создадим список ourlist2 для авторизации пользователей с помощью локальной базы, и разрешения им выполнения процесса exec:

R1(config)#aaa authorization exec ourlist2 local

Задание 2 . Настройка средств аудита ААА.

Возможности аудита AAA позволяют контролировать доступ к сервисам, а также объемы потребляемых пользователями сетевых ресурсов.

Для установки параметров записи действий пользователя используется команда гло­бальной конфигурации ааа accounting. Синтаксис команды ааа accounting следующий.

ааа accounting {system | network | exec | connection | commands уровень} {default | имя-списка} {start-stop | wait-start | stop-only | none} [метод! [метод2]]

Аргументы команды: system – аудит событий системного уровня (типа перезагрузки), network – аудит запросов сетевого сервиса (Slip, PPP, ARAP), exec- аудит процессов exec, connection – аудит всех исходящих соеденений telnet или rlogin. Start-stop – отправка уведомдений о начале и окночании аудита, stop-only – отправка уведомлений об окончании аудита, методы – активизирует аудит tacacs+ или radius.

Настроим аудит и отправку уведомлений о начале и завершении процесса exec, с использованием локальной базы:

R1(config)#aaa accounting start-stop local

Задание 3. Отладка ААА.

Чтобы наблюдать процессы аутентификации, авторизации и аудита в реальном времени, используйте команды:

R1# debug aaa authentication

R1# debug aaa authorization

R1# debug aaa accounting

Приведем пример вывода команды debug aaa authentication, здесь пользователь пытается войти на маршрутизатор используя свой логин и пароль, и в конечном итоге получает доступ, о чем говорит status=PASS:

R1# debug aaa authentication

113123: Feb 4 10:11:19.305 CST: AAA/MEMORY: create_user (0x619C4940) user=''

ruser='' port='tty1' rem_addr='async/81560' authen_type=ASCII service=LOGIN

priv=1

113124: Feb 4 10:11:19.305 CST: AAA/AUTHEN/START (2784097690): port='tty1'

list=''

action=LOGIN service=LOGIN

113125: Feb 4 10:11:19.305 CST: AAA/AUTHEN/START (2784097690): using "default"

list

113126: Feb 4 10:11:19.305 CST: AAA/AUTHEN/START (2784097690): Method=LOCAL

113127: Feb 4 10:11:19.305 CST: AAA/AUTHEN (2784097690): status = GETUSER

113128: Feb 4 10:11:26.305 CST: AAA/AUTHEN/CONT (2784097690): continue_login

(user='(undef)')

113129: Feb 4 10:11:26.305 CST: AAA/AUTHEN (2784097690): status = GETUSER

113130: Feb 4 10:11:26.305 CST: AAA/AUTHEN/CONT (2784097690): Method=LOCAL

113131: Feb 4 10:11:26.305 CST: AAA/AUTHEN (2784097690): status = GETPASS

113132: Feb 4 10:11:28.145 CST: AAA/AUTHEN/CONT (2784097690): continue_login

(user='diallocal')

113133: Feb 4 10:11:28.145 CST: AAA/AUTHEN (2784097690): status = GETPASS

113134: Feb 4 10:11:28.145 CST: AAA/AUTHEN/CONT (2784097690): Method=LOCAL

113135: Feb 4 10:11:28.145 CST: AAA/AUTHEN (2784097690): status = PASS

Контрольные вопросы:

  1. Для чего нужно настраивать сервисы ААА на маршрутизаторе?
  2. Как глобально активизировать ААА?
  3. С помощью каких команд настраивается аутентификация ААА, и как её применить на различные линии маршрутизатора?
  4. Как создать профили аутентификации?
  5. Каким образом настраивается авторизация ААА на маршрутизаторе?
  6. Для чего и каким образом настраивается аудит ААА на маршрутизаторе?
  7. С помощью каких команд можно посмотреть в реальном времени процессы аутентификации, авторизации и аудита?
Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:52:22 01 сентября 2019
.
.17:52:21 01 сентября 2019
.
.17:52:21 01 сентября 2019
.
.17:52:20 01 сентября 2019
.
.17:52:19 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Реферат: работа на тему: «Организация безопасных сетей Cisco»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258731)
Комментарии (3484)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
