Реферат: работа содержит 22 листа, 12 рисунков, 4 таблицы, 7 источников литературы

Название: работа содержит 22 листа, 12 рисунков, 4 таблицы, 7 источников литературы
Раздел: Остальные рефераты
Тип: реферат Добавлен 08:45:02 09 октября 2011 Похожие работы
Просмотров: 14 Комментариев: 6 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

ОГЛАВЛЕНИЕ

1 Анализ посадки……………………………………………………….

2 Подшипники качения………………………………………………...

3 Анализ посадки по аналогии…………………………………………

4 Шлица прямобочная……………………………………………….....

5 Размерная цепь………………………………………………………..

Библиография

РЕФЕРАТ

Работа содержит 22 листа, 12 рисунков, 4 таблицы, 7 источников литературы.

РАСЧЕТ ПОСАДОК ЦИЛИНДРИЧЕСКИХ, ШПОНОЧНЫХ СОЕДИНЕНИЙ, ПОДШИПНИКОВ КАЧЕНИЯ И РАСЧЕТ РАЗМЕРНОЙ ЦЕПИ.

Объектом курсовой работы является узел, используемый в машиностроении.

Основное содержание курсовой работы составляет правильный выбор посадок различных соединений, оформление рабочих чертежей узлов и деталей, описание конструкции узла, обоснование выбора окончательных видов обработки, выбор средств измерений и решение размерной цепи.

Исходными данными для выполнения курсовой работы являются индивидуальные задания, выдаваемые преподавателем. Задание включает пять задач по различным видам соединений заданного узла, в том числе одну из его размерных цепей.

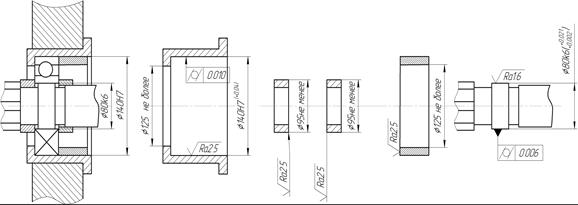

ОПИСАНИЕ КОНСТРУКЦИИ УЗЛА

Заданный узел представляет собой, лопастной вентилятор с приводной муфтой. Опорой является шарикоподшипник 7,14, шарикоподшипник 14 наружным кольцом зафиксирован между крышкой 16 и распорной втулкой 13. Шарикоподшипник 7 упирается в ступень вала с одной стороны, а с другой подпирается распорной втулкой 6, которая в свою очередь подпирается полумуфтой 3. Полумуфта 3 стянута гайкой 2. Внутренние кольца шарикоподшипников 7,14 зафиксированы на валу 1.На вал 1 установлена лопастная шестерня 10, находящаяся в корпусе 8. Призматической шпонкой 17 лопастная шестерня 10 соединяется с валом 1, а призматической шпонкой 18 полумуфта. Крутящий момент передается через шпонку и муфту на лопастную шестерню.

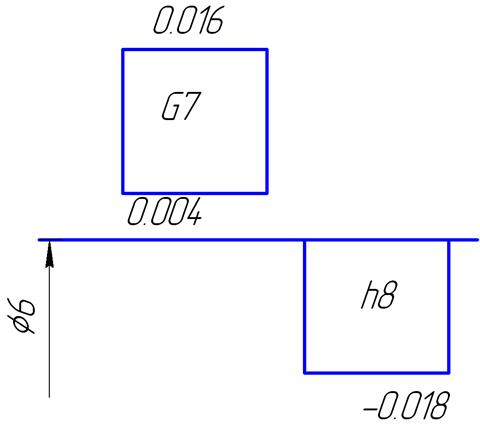

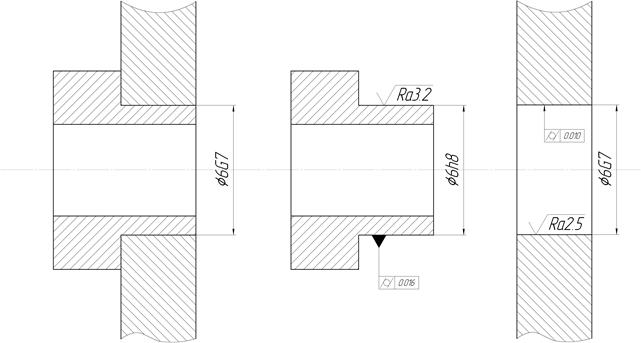

1 АНАЛИЗ ПОСАДКИ

+0,015

Ø6 +0,002

-0,020

Выбираем стандартную посадку Ø6

Посадка с зазором, т.к. поле допуски отверстия лежит выше поля допуска вала на схеме.

Посадка в системе вала, т.к. основное отверстие отклонения вала верхнее и оно равно нулю

Предельные размеры

dmax = 6+0 =6 мм

сmin = 6-0,018 =5,982 мм

Dmax = 6+0,016 =6,016 мм

Dmin = 6+,004 =6,004 мм

Предельные зазоры и средние зазоры

Smax = Dmax –dmin = 6,016 – 5,982 = 0,094 мм

Smin = Dmin – dmax = 6,004 – 6 = 0,004 мм

Sср =(0,034+0,004)/2=0,019 мм

Поле допуска TS=TD+Td=0,012+0,018=0,030 мм

Проверки TS= Smax - Smin =0,034-0,004=0,030 мм

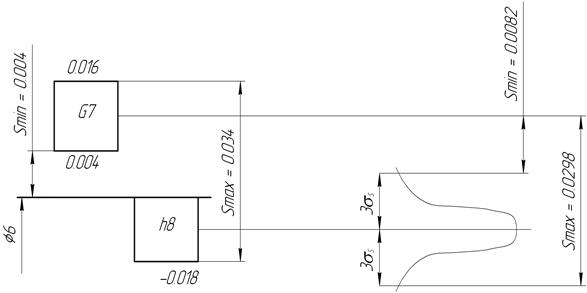

Вероятностный расчет

Проверка:

Относительная точность принимаем нормальную с отклонением форм и размеров: (2Тф/Тd)*100%=60%. Необходимо обеспечить следующую степень точности и допуски форм:

- для отверстия: 6 степень точности допуск формы 10 мм

- для вала: 7 степень точности допуск формы 16 мм

Шероховатость: отверстия – Rc =2,5 мкм

Вала – RА =3,2 мкм

Наименование параметров

Обозначение

Целичина

ОТВЕРСТИЕ

отклонение,

мкм

верх

нижн

основ

ES

EJ

G

+0.016

+0.004

нижнее

пред. размеры,

мм

наиб

наим

Dmax

Dmin

6,016

6,004

Допуск, мкм

ТD

12

ВАЛ

Отклонение,

мкм

верх

нижн

основ

es

ei

h

0

-18

верхнее

пред. размеры,

мм

наиб

наим

Допуск, мкм

Td

ПОСАДКА

Наименование размер,мм

D,d

6

Пред. зазор.,

мкм

наиб

наим

сред

Smax

Smin

Sср

34

4

19

Вероятн. зазоры,

мкм

наиб

наим

29,8

8,2

Допуск посадки,

Мкм

пред

вероят

TS

30

21,6

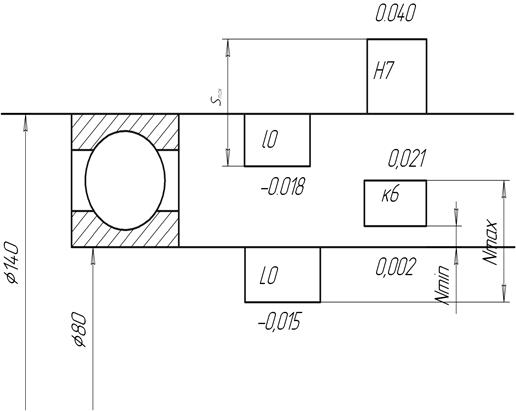

2 ПОДШИПНИКИ КАЧЕНИЯ

d5 =80 мм, р=13кН, вибрация

Режим работы оценивается по интенсивности нагрузки, для режима работы вибрация р/с >0,151 откуда с< 86 666 Н.

Принимаем подшипник легкой серии по ГОСТ 8338-75 №216, Д=140мм. В=26 мм, r = 2,5 мм, С = 57 кН.

Находим интенсивность циркуляционно-погруженного внутреннего кольца:

PR = KЛ *FA *F*R/6,

где Кn = 1,8 – т.к. режим работы тяжелый

FA = 1,1 – т.е. корпус тонкостенный

F = 1 – т.к. подлинник однорядный

L=В-2r

РR =1,8*1,1*1*13/[(26-2*2.5)*10-3 ]=1226 кН/м.

по таблице 4.9.2 выбираем посадку на вал диаметр 80 к 6 -15

по таблице 4.8.9 выбираем посадку в корпус диаметр 140 Н7(+0,040) -18

класс точности подшипника О’.

Предельные размеры вала и корпуса:

dmax =d +ES = 80+0,021=80,021 мм

dmin =d +EI = 80+0,002=80,002 мм

Dmax =D+ES=140+0.040=140,040 мм

Dmin =D+ES=140+0=140 мм

Предельные размеры внутр. и наружное кольцо:

dm min =80dm +∆dm =80-0,015=79,985 мм

dm max =80dm =80 мм

Dm min =Dm +∆Dm =140-0,018=139,982 мм

Dm max = Dm =140 мм

Предельные размеры внутр. и наруж. кольцо:

Предельные зазоры и натяж в соединении «вал-внутреннее кольцо»:

Nmax = dmax - dm min =80,021 - 79,985

Nmin = dmin - dm max =80,002 – 80 = 0,002 мм

«карниз – наружное кольцо»

Smax = Dmax - Dm min = 140,040-39,982=0,058 мм

Smin = Dmin - Dm max = 140-140=0

Допуск посадки в соединении «вал – внутреннее кольцо» TN=Td+Tdm =0,019+0,015=0,034 мм

«Корпус – наружнее кольцо» TS=TD+TDm =0,040+0,018=0,058 мм

Проверка: TN=Nmax -Nmin =0,036-0,002=0,034 мм

TS=Smax -Smin =0,058-0=0,058

Элементы соединения

Наименование параметров

Обозначение

Величины

Корпус наружнее кольцо ???

Отверстие

диаметром 140Н7

отклонение, мкм

верхн

нижн

ES

EJ

+40

0

пред. диаметры, мм

наиб

наим

Dmax

Dmin

140,040

140

Вал диаметр 140lо

откл. сред диам, мкм

верх

нижн

∆Dm

0

-18

пред. размеры сред. диам, мм

наиб

наим

Dm max

Dm min

140

139,982

Посадка

Зазоры, мкм

наиб

наим

Smax

Smin

+58

0

Внутреннее кольцо подш-вал

Отверстия диаметром 80 LO

Откл. средн. диам, мкм

верхн

нижн

∆dm

0

-15

Пред. откл сред диаметра, мм

наиб

наим

dm max

dm min

80

79,985

Вал диаметр 80 К6

Отклонение, мкм

верхн

нижн

ES

EI

+21

+2

Пред. размеры, мм

наиб

наим

dmax

dmin

80,021

80,002

Посадки

Натяги, мм

наиб

наим

Nmax

Nmin

36

2

3 АНАЛИЗ ПОСАДОК ПО АНАЛОГИИ

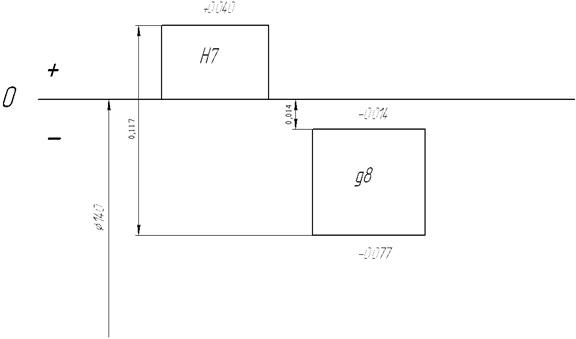

d6 =140 мм

Соединение втулки между наружным кольцом подшипника и подшипника в стакан. Внутренняя часть стакана изготовлена под посадку наружного кольца подшипника Н7. Посадка должна быть с небольшим зазором.

Выбираем основное отклонение вала – 14 мкм соответственно буквенному обозначению g. Она обеспечивает минимальный гарантированный зазор. Квалитет выбирает из условия простоты сборки и разборки.

d7 =69*2,39=164 мм

Соединение стакана в корпус. Для этого соединения необходима посадка низкой точности. Для сопряжения стакана в корпус выбираем переходную посадку Н11/h11, которая рекомендуемая

d2 =32*2,39=76 мм

Соединение фланца на вал между внутренним кольцом подшипника и гайкой. Необходимо, чтобы посадка была с небольшим зазором для простоты сборки и разборки. Поэтому выбираем рекомендуемую посадку.

4 ШЛИЦА ПРЯМОБОЧНАЯ.

d3 =33,5*2,39=80 мм

Шлицевое соединение общего назначения с прямобочными шлицами по ГОСТ 1133-80, средняя серия

Номинальные размеры элементов соединения ширина зуба b=12 мм

z*d*D=10*72*82

Наименование элементов лицевого соединения

Номина-льный размер, мм

Доля допуска

Допуск размера, мкм

Предельное отклонение, мкм

Предельные размеры, мм

Верхнее

ES(es)

Нижнее

EJ (ei)

max

min

1. Центрирующие элементы:

- отверстие

- вал

2. Нецентрирующие элементы:

- ширина впадин отверстия

- ширина шлицев вала

- отверстие

- вал

72

72

10

10

82

82

Н7

f8

D9

h9

H12

A11

0

46

36

36

350

220

+30

-30

+136

0

+350

-380

0

-76

+100

-36

0

-600

72,030

71,97

10,136

10

82,35

81,62

72

71,924

10,10

9,964

82

81,4

Центрирование по внутреннему диаметру

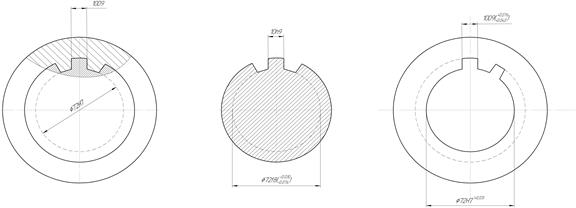

Эскизы лицевого соединения

5 РАЗМЕРНАЯ ЦЕПЬ

U1 =12 мм

U2 =13 мм

U3 =26-0,12

U4 =14 мм

U5 =70 мм

U =5+0,56

Корректировка размеров звеньев размерной цепи

U =∑U

U6 = U + U1 + U2 + U3 + U4 = 5+12+13+26+14=70 мм

Расчет на max – min

i1 =1,08 мкм

i2 =1,08 мкм

i4 =1,08 мкм

i5 =1,86 мкм

По ГОСТ 25346-89 ближайшее значение а=64 мкм, JT 10

Допуски звеньев по 10 квалитету:

TU1 =70 мкм

TU2 =70 мкм

TU4 =70 мкм

TU1 =120 мкм

Проверка принятых допусков TU >S TUi

S TUi =70+120+70+70+120=450 мкм

Назначаем предельные отклонения звеньев: на охватывающие звенья – как для основного отверстия, как схватываемые – как для основного вала.

U1 =12-0,07

U2 =13-0,07

U4 =14-0,07

ESU5 =ESU +EJU1 + EJU2 + EJU3 + EJU4

ESU5 =+560-70-70-120-70=230 мкм

EJU =SEJUi цв -SESUi цв

EJU5 =EJU +ESU1 +ESU2 +ESU3 +ESU4

EJU5 =0

U5 =70+0.23

TU5 =230 мкм

Проверка STUi =70+120+70+70+230=560 мкм

560=560

Вероятностный расчет

Ближайшее значение а =160 мкм, соответствует JT 12

Допуски звеньев по 12 квалитету

TU1 = 180 мкм

TU2 = 180 мкм

TU3 = 180 мкм

TU4 = 300 мкм

Проверка принятых допусков

560>450 мкм

U1 =12-0,18

U2 =13-0,18

U4 =14-0,07

U4 =14+0,3

Среднее отклонение звеньев:

EMU1 =0,5(0-180)=-90 мкм

EMU2 =0,5(0-120)=-60 мкм

EMU3 =0,5(0-180)=-90 мкм

EMU4 =0,5(0-180)=-90 мкм

EMU =0,5(560+0)=280 мкм

Среднее отклонение увеличив звена

EMU5 =EMU +EMU1 +EMU2 +EMU3 +EMU4

EMU5 =280-90-60-90-90=-50 мкм

ESU5 =EMU5 +TU5 /2=-50+300/2=100 мкм

EJU5 =UEU5 +TU5 /2=-50-300/2=-200 мкм

Звенья

U

U1

U2

U3

U4

U5

Вид звена

Размеры звеньев

Единица допуска

Замык

5+0,56

-

умен.

12

1,00

умен.

13

1,08

умен.

26-0,12

-

умен.

14

1,08

взвеш.

70

1,86

Расчет на max - min

Табл. допуск, мкм

Прим. допуск, мкм

Верхн. откл., мкм

Нижн. откл.,мкм

-

560

+560

0

70

70

0

-70

70

70

0

-70

-

120

0

-120

70

70

0

-70

120

230

+230

0

Вероятностный расчет

Табл. допуск, мкм

Прим. допуск, мкм

Верхн. откл., мкм

Нижн. откл.,мкм

Сред. откл., мкм

-

560

+560

0

+280

180

180

0

-180

-90

180

180

0

-180

-90

-

120

0

-120

-60

180

180

0

-180

-90

300

300

+100

-200

-50

БИБЛИОГРАФИЯ

1 Серый И.С. Взаимозаменяемость, стандартизация и технические измерения. – М.: Машиностроение, 1987. – 334с.

2 Мягков В.Д. Допуски и посадки /справочник. ч.1/. – Л.: Машиностроение, 1983. – 541с.

3 Мягков В.Д. Допуски и посадки /справочник. ч.2/. – Л.: Машиностроение, 1983. – 541с.

4 Козловский Н.С. Основы стандартизации, допуски и технические измерения. – М.: Машиностроение, 1982. – 284с.

5 Подшипники качения. Часть 1 – М.: Издательство стандартов. 1989. – 185с.

6 Методические указания. Выбор универсальных средств измерения линейных размеров до 500 (по применению ГОСТ 8.051-81) РД50-98-86. – М.: Издательство стандартов, 1987. – 83с.

7 Подшипники качения. Сборник государственных стандартов. Ч 1 – М.: Издательство стандартов, 1989. – 439с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:40:13 01 сентября 2019
.
.17:40:12 01 сентября 2019
.
.17:40:11 01 сентября 2019
.
.17:40:10 01 сентября 2019
.
.17:40:10 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Реферат: работа содержит 22 листа, 12 рисунков, 4 таблицы, 7 источников литературы

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(232575)
Комментарии (3181)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
