Федеральное агентство по образованию

Тольяттинский государственный университет

Кафедра "Начертательная геометрия и черчение"

Резьбы и резьбовые соединения

Методические указания к выполнению практических заданий

Тольятти

ТГУ

2007

УДК:621.882.082: 744

ББК 30.11

Р34

Р34 Резьбы и резьбовые соединения: метод. указания к выполнению практических заданий сост. С.В. Грачёва. - Тольятти: ТГУ, 2007. - 40 с.

Приведены сведения по классификации, стандартизации основных типов резьб, их изображению и обозначению, изложены правила выполнения чертежей некоторых резьбовых соединений.

Даны указания к выполнению задания по теме.

Для студентов всех специальностей.

Табл.1. Ил. 23. Библиогр.: 11 назв.

Утверждено на заседании НМК автомеханического института Тольяттинского государственного университета.

С.В. Грачёва, составление, 2007

Тольяттинский государственный университет, 2007

Содержание

1. Общие сведения по резьбам.. 4

1.1. Винтовые линии и их характеристики. 4

1.2. Резьбы.. 5

1.2.1. Основные параметры резьбы.. 6

1.2.2. Условное изображение резьбы.. 7

1.2.3. Схема классификации резьб. 9

1.2.4. Основные типы резьб, их обозначение и назначение. 10

1.2.5. Конструктивные элементы (проточки, фаски) 12

2. Стандартные крепёжные изделия. 12

2.1. Болты.. 13

2.2. Шпильки. 13

2.3. Гайки. 14

2.4. Шайбы.. 15

2.5. Шплинты.. 16

3. Разъёмные соединения. 16

3.1. Соединение болтовое. 16

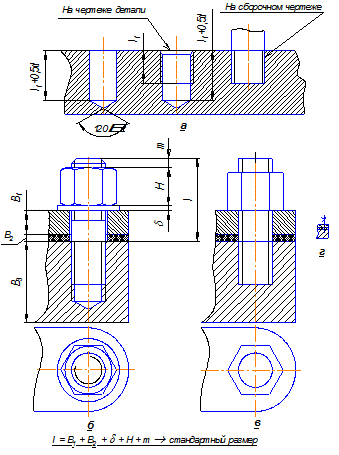

3.2.Соединение шпилькой. 18

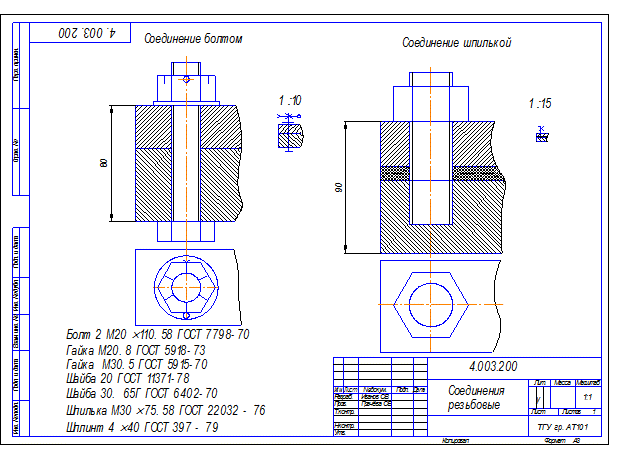

4. Руководство по выполнению задания. 19

4.1. Объём и содержание задания. 19

4.2.Последовательность выполнения задания. 20

Вопросы для самопроверки. 26

Библиографический список. 27

Приложения. 29

Целью выполнения задания по теме "Резьбы и резьбовые соединения"является изучение:

а) классификации и стандартизации резьб и резьбовых изделий, их изображения и обозначения;

б) правил и условностей выполнения чертежей разъёмных соединений.

В процессе выполнения задания формируется умение работатьсо справочной литературой.

1. Общие сведения по резьбам

1.1. Винтовые линии и их характеристики

В технике для соединения деталей машин широко применяют резьбы. Для работы резьбовой пары винт-гайка необходимо, чтобы при вращении одной из деталей пары происходило перемещение винта и гайки относительно друг друга вдоль оси вращения. Такое движение можно обеспечитьс помощью винтовой линии.

Винтовая линия представляет собой траекторию движения точки, которая вращается вокруг некоторой оси и одновременно перемещается вдоль неё, причём оба эти движения равномерны. Если радиус вращения точки остаётся постоянным, то образовавшаяся при её движении винтовая линия может быть "надета" на цилиндр вращения. Такая винтовая линия называется цилиндрической (рис.1). Изменяя радиус вращения точки по тому или иному закону, получают конические, сферические, глобоидные и другие винтовые линии.

За один полный оборот вокруг оси точка описывает один виток и перемещается вдоль оси на расстояние, называемое шагом винтовой линии.

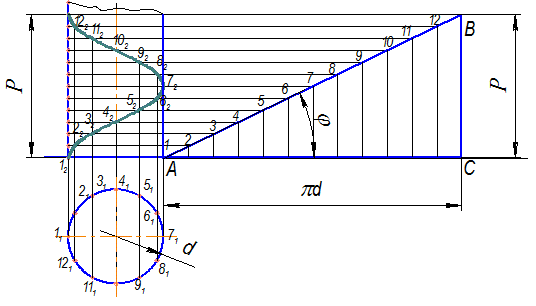

Рис.1

Длина витка цилиндрической винтовой линии может быть найдена из развёртки этой линии на плоскость (рис. 1): ,

где d - диаметр цилиндра, на который "надета" винтовая линия;

P - её шаг.

Угол φ называется углом подъёма винтовой линии,

tg φ = P/πd характеризует соотношение скоростей поступательного и вращательного перемещения точки при её винтовом движении.

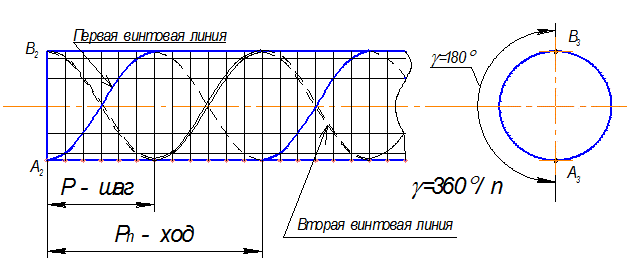

Если по поверхности одновременно в том же направлении и с тем же шагом перемещаются две, три, n равномерно расположенные точки, то получается двух-, трёх-, n - заходная винтовая линия. В этом случае расстояние, на которое перемещается точка одной и той же винтовой линии за один полный оборот, называется ходом P h , а величина шага как кратчайшее расстояние между двумя соответственными точками винтовой линии равняется ходу, поделённому на число заходов: P = Ph/n (рис. 2).

Рис.2

Очевидно, что у однозаходной винтовой линии шаг равен ходу. Если винтовое перемещение совершает какая-либо линия, то образуется винтовая поверхность.

Геликоиды, образованные винтовым перемещением линейной образующей, наряду с резьбовыми изделиями применяются в винтах-червяках,в винтах-шнеках, при конструировании лопаток турбин и вентиляторов, свёрлах и т.д.

1.2. Резьбы

Если на поверхности цилиндра или конуса прорезать канавку по винтовой линии, то режущая кромка резца образует винтовую поверхность, характер которой зависит от формы режущей кромки.

Теоретически образование резьбы можно рассматривать как результат винтового перемещения какой-либо плоской геометрической фигуры (треугольника, трапеции, квадрата, полукруга). Вершины фигуры скользят по винтовым линиям, а плоскость её в любом своём положении проходит через ось поверхности вращения.

В результате образуется винтовой выступ , ограниченный винтовыми и цилиндрическими поверхностями.

Винтовой выступ - резьба .

Фигура, образующая винтовой выступ, называется профилем резьбы .

Резьба может нарезаться на стержне (внешняя) и в отверстии (внутренняя). Если подъём винтового выступа на видимой (передней) стороне идёт слева направо, резьба называется правой, справа налево - левой .

Если на поверхности одновременно перемещать не один, а два или более плоских профиля, равномерно смещённых по окружности относительно друг друга, то образуются так называемые многозаходные винты. Число заходов винта легко определить по его торцовой поверхности. На рис. 3 по трём винтовым ниткам, берущим начало в торце детали, мы определяем трёхзаходный винт.

Рис.3

1.2.1. Основные параметры резьбы

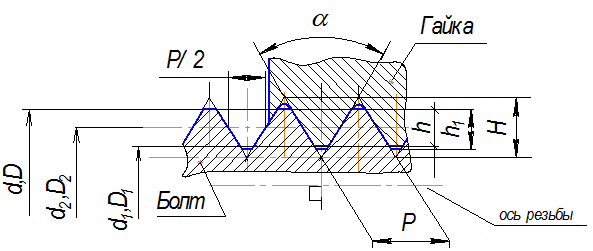

На рис. 4 изображён профиль треугольной резьбы в продольном сечении.

Рис.4

Основными параметрами резьбы являются:

а) d, D - наружный диаметр резьбы - диаметр воображаемого цилиндра (конуса для конической резьбы), описанного вокруг вершин наружной резьбы или впадин внутренней резьбы. Обычно он равняется номинальному диаметру и используется при обозначении резьб;

б) d2 , D2 - средний диаметр резьбы - диаметр воображаемого соосного с резьбой цилиндра, пересекающего витки резьбы таким образом, что ширина выступов и ширина впадин оказываются равными;

в) d1 , D1 - внутренний диаметр резьбы;

г) P - шаг резьбы, расстояние между соседними одноимёнными сторонами профиля в направлении, параллельном оси резьбы (для конической резьбы - проекция на ось резьбы отрезка, соединяющего вершины профиля;

д) Ph - ход резьбы, величина относительного осевого перемещения винта или гайки за один полный поворот;

е) α- угол профиля - угол между боковыми сторонами профиля;

ж) H - высота исходного профиля, полученного при продолжении боковых сторон остроугольного профиля до пересечения;

з) h - рабочая высота профиля - высота соприкосновения сторон профиля наружной и внутренней резьб в направлении, перпендикулярном оси резьбы;

и) h1 - высота профиля - расстояние между вершиной и впадиной профиля в направлении, перпендикулярном оси резьбы;

к) φ - угол подъёма резьбы (рис. 1).

1.2.2. Условное изображение резьбы

Резьбы на чертежах изображают в соответствии с ГОСТ 2.311 - 68.

На стержне резьбу изображают сплошными толстыми линиями по наружному диаметру и сплошными тонкими - по внутреннему. Тонкая линия пересекает линию фаски (рис. 5).

На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, тонкую линию проводят на 3/4 окружности, размыкая в любом месте (эту линию не допускается начинать и заканчивать на осевой). Расстояние между тонкой линией и сплошной основной не должно быть меньше 0,8 мм и больше шага резьбы. Границу резьбы, если она видна на изображении, наносят в конце полного профиля резьбы сплошной основной линией.

Размер длины резьбы указывается, как правило, без сбега.

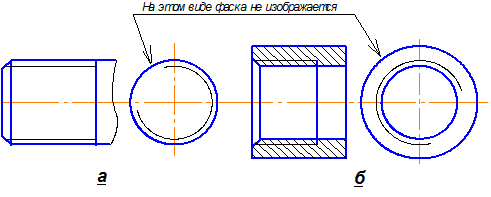

Рис.5

В отверстии резьбу в разрезах вдоль оси изображают сплошными основными линиями по внутреннему диаметру и сплошными тонкими - по наружному.

На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, линию наружного диаметра проводят на ¾ окружности, размыкая в любом месте (рис. 5 б), а фаска на этом виде не изображается.

Штриховку в сечениях и разрезах проводят до сплошной основной линии, т.е. наружного диаметра наружной резьбы и внутреннего диаметра - внутренней.

На рис. 6а, 6б показано условное изображение конической резьбы на стержне и в отверстии.

Рис.6

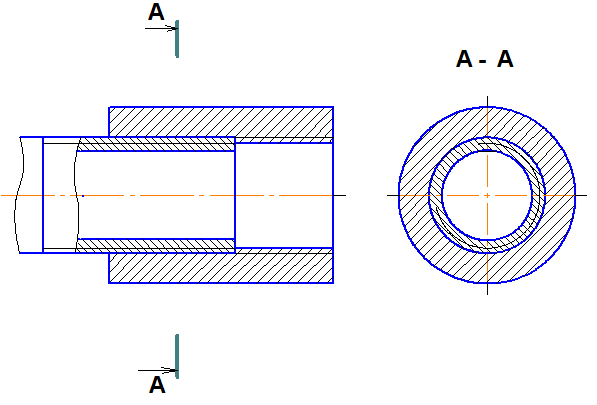

В резьбовом соединении сохраняет свои линии стержень (условно болт). На разрезах резьбового соединения (рис. 7) в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня.

Рис.7

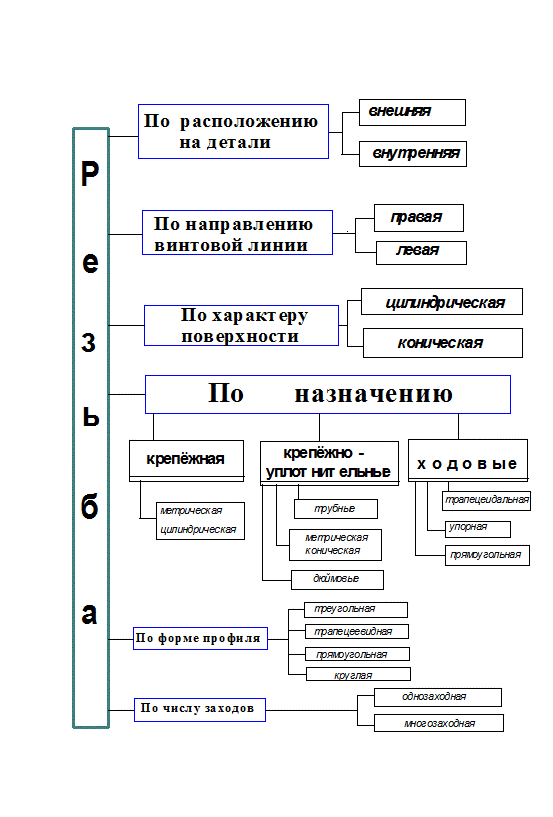

1.2.3. Схема классификации резьб


1.2.4. Основные типы резьб, их обозначение и назначение

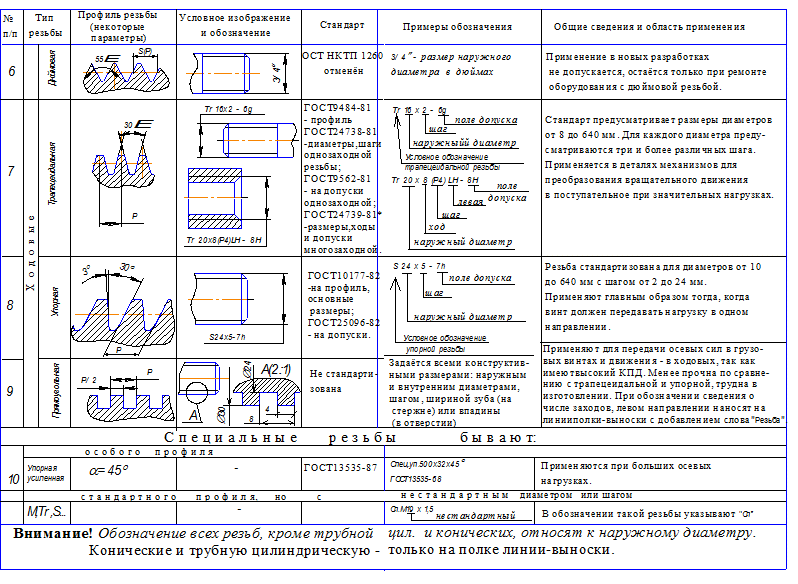

Таблица 1

Продолжение табл. 1


1.2.5. Конструктивные элементы (проточки, фаски)

Резьбу наружную и внутреннюю нарезают на токарно-винторезных станках или на специальных станках-автоматах, обладающих высокой производительностью. Для изготовления внутренней резьбы применяют метчик, для наружной - плашку, резец или гребёнку, заточенные по профилю резьбы.

В современных массовых производствах находит широкое применение метод накатки резьбы.

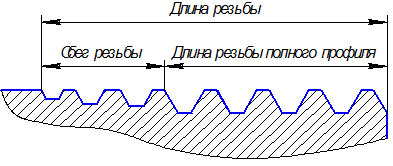

На конечном участке, где резец, выходя из металла, нарезает витки неполноценного профиля, происходит постепенное уменьшение глубины резьбы (рис. 8).

Рис. 8

Чтобы избежать неполноценных по глубине витков, изготовление резьбы начинают с вытачивания кольцевой канавки, называемой проточкой, предназначенной для выхода резца в конце нарезаемого участка. Форму и размеры проточек для выхода резьбообразующего инструмента в соответствии с каждым типом резьбы устанавливает ГОСТ 10549-80 [3].

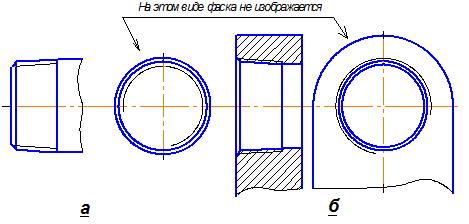

Для предохранения крайних витков резьбы от повреждения и для лучшего направления гайки при её завинчивании на резьбе обычно делают фаску (срез конический под углом 45 ). Размеры фасок устанавливаются этим же стандартом.

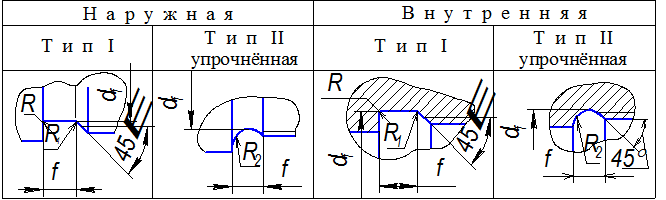

На рис. 9 показаны конструкции проточек и размеры к ним.

Рис. 9

2. Стандартные крепёжные изделия

Соединение частей машин и конструкций может быть осуществлено с помощью крепёжных деталей: болтов, винтов, шпилек, гаек и т.д. Правила изображения и обозначения всех стандартных крепёжных и соединительных деталей на чертеже регламентируются соответствующими стандартами.

2.1. Болты

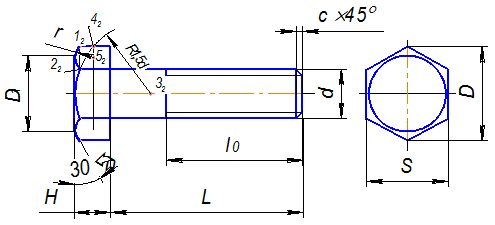

Болт (рис.10) представляет собой цилиндрический стержень с резьбой на одном конце и головкой на другом (чаще всего в виде шестигранной призмы).

Рис. 10

Болты отличаются друг от друга по форме и размерам головки (шестигранные, круглые, высокие, низкие), по шагу резьбы (крупный, мелкий), по точности изготовления (нормальная - кл. В, повышенная - кл. А, грубая - кл. С) и характеру исполнения (I - без отверстия, II - с отверстием для шплинта на резьбовой части стержня, III - с двумя отверстиями в головке болта для крепления проволокой группы болтов). Каждому диаметру резьбы болта соответствуют определённые размеры его головки, а размеры его длины зависят от толщин скрепляемых деталей, и поэтому для одного и того же диаметра резьбы могут быть различными. В связи с этим длина болта, как и длины большинства крепёжных деталей, требует предварительного расчёта.

Когда вычерчивают болт с точным соблюдением формы, то гиперболы, получающиеся при пересечении конической фаски с гранями головки, заменяют дугами окружности. Построение и размеры радиусов показаны на рис. 10. Цифровое обозначение точек соответствует последовательности построения.

ГОСТ 1759.4-87 на технические требования к болтам, винтам, шпилькам и гайкам устанавливает для болтов, винтов и шпилек из углеродистых и легированных сталей классы прочности 3,6; 4,6; 4,8; 5,6; 5,8; 6,6; 6,8; 6,9; 8,8; 10,9; 9; 12,9; 14,9. Выделенный класс рекомендуется проставлять в задании, как широко применяемый.

На каждую разновидность болта есть свой стандарт, в общей сложности только на болты с шестигранной головкой имеется девять стандартов. На стандартные крепёжные изделия рабочие чертежи не выполняются, поэтому обозначение таких изделий, помещаемое в спецификации, должно содержать полную информацию по изделию в соответствии со стандартом.

Пример условного обозначения болта с шестигранной головкой, класса точности В , исполнения I, с номинальным диаметром резьбы 12 мм , длиной 60 мм, с крупным шагом резьбы и полем допуска 6g , класса прочности 5,8 , без покрытия:

Болт М12-6g 60. 58 ГОСТ 7798 - 70*.

2.2. Шпильки

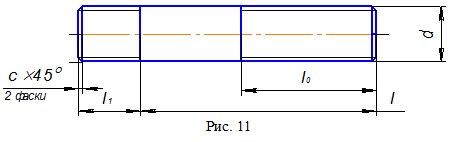

Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах.

Одним концом -l1 , который называется ввинчиваемым, шпилька ввертывается в резьбовое отверстие одной из скрепляемых деталей, на другой конец - l0 , называемый просто резьбовым , навинчивается гайка. Длиной шпильки считают величину l, на которую надеваются скрепляемые детали, шайба и навинчивается гайка. Длина шпильки предварительно рассчитывается, затем округляется до ближайшей большей стандартной длины.

Длина ввинчиваемого конца шпильки зависит от материала детали, в которую шпилька вворачивается.

Для деталей из сталей, бронз, латуней, титановых сплавов l1 =d.

Для деталей из ковкого и серого чугуна l1 = 1,25d, l1 = 1,6d.

Для деталей из лёгких сплавов l1 = 2d. l1 = 2,5d .

Конструкцию и размеры шпилек устанавливают ГОСТ 22032-76*....ГОСТ 22043-76*.

Пример условного обозначения шпильки общего применения классов точности В, с l1 =d, с диаметром резьбы d = 16мм , с крупным шагом P=2мм , с полем допуска 6g, длиной 120 мм , класса прочности 58 , без покрытия:

Шпилька М16-6g 120. 58 ГОСТ 22032 - 76*.

2.3. Гайки

Гайка - это деталь с резьбовым отверстием для навинчивания на болт или шпильку.

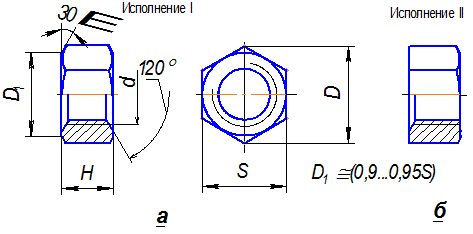

Рис. 12

По форме поверхности гайки бывают шестигранными, квадратными, корончатыми, прорезными, круглыми и т. д.

По точности изготовления - нормальной (класс В), повышенной (класс А) и грубой (класс С) точности.

Шестигранные гайки могут различаться по высоте, размеру под ключ, а также по исполнениям:

I - с двумя коническими фасками (рис. 12 а);

II - с одной фаской (рис. 12 б);

III - без фасок, с выступом с одного торца.

Высокие гайки применяются при значительных осевых усилиях, а также в случаях, когда необходим частый демонтаж резьбовых соединений.

Для соединений, подверженных вибрации, ударным нагрузкам, применяют корончатые и прорезные гайки со всевозможными стопорными устройствами. В тех случаях, когда завинчивание производится вручную, применяют гайки-барашки по ГОСТ 3032-76.

Для гаек установлено семь классов прочности: 4, 5, 6, 8, 10, 12, 14.

Для каждого класса прочности рекомендована своя марка стали.

Пример обозначения шестигранной гайки исполнения II , нормальной точности, с диаметром резьбы d=12 мм , шагом 1,25 мм, полем допуска 6H , из стали 40Х, класса прочности 12, с покрытием 0I , толщиной 6 мкм :

Гайка 2М12 1,25-6H. 12. 40Х. 016 ГОСТ5927-70 .

2.4. Шайбы

Шайба - это цельная или разрезная пластина с круглым отверстием, которую устанавливают под гайку или головку болта.

Шайбы служат:

1)для увеличения опорной поверхности под гайками и головками винтов;

2)для защиты поверхности скрепляемой детали от задиров;

3)для предотвращения самоотвинчивания (пружинные и стопорные шайбы);

4)для выравнивания опорной поверхности (косые шайбы).

Шайбы изготавливаются двух исполнений:

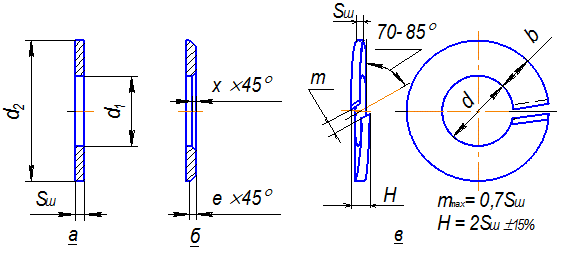

I - без скоса кромок (рис. 13 а); II - со скосом одной из кромок (рис. 13 б).

Рис. 13

По величине шайбы делятся на три вида:

нормальные - ГОСТ 11371-78*;

увеличенные - ГОСТ 6958-78*;

уменьшенные - ГОСТ 10450-78*.

Последние изготавливаются двух классов точности: А и В .

Пружинные шайбы (ГОСТ 6402-70) представляют собой виток пружины прямоугольного профиля с левым направлением витка (рис. 13 в). При завинчивании гайки такая пружина деформируется и препятствует отвинчиванию гайки острой кромкой, врезающейся в нижнюю поверхность гайки, причём за счёт сил упругости это усилие является величиной постоянной. Пружинные шайбы выпускаются нескольких исполнений, обозначаемых буквами Л - лёгкие , Н - нормальные, Т - тяжёлые , ОТ – особо тяжёлые.

В условном обозначении шайб указывают вид исполнения (I - не указывается), диаметр стержня крепёжной детали, группу материала, обозначение покрытия, толщину покрытия, номер стандарта на шайбы.

Например: Шайба 2. 12. 01. 099 ГОСТ 11371 - 78*.

2.5. Шплинты

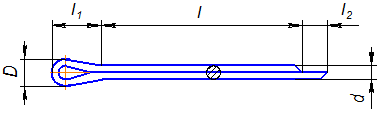

Шплинт - это деталь, изготовленная из мягкой стальной проволоки полукруглого сечения, сложенной вдвое. С одной стороны шплинта – концы разной длины, с другой - кольцевая петля-головка (рис. 14).

Рис. 14

С помощью шплинтов можно предотвратить самоотвинчивание корончатых и шлицевых гаек, а также соскальзывание деталей, надетых на гладкий вал. В таких конструкциях применяют болты или шпильки с круглым отверстием в конце нарезанной части и прорезные гайки (ГОСТ5932-73*, ГОСТ5918-73*).

При соединении деталей прорези гайки располагают так, чтобы одна из них совпала с отверстием в стержне болта или шпильки. Шплинт вставляется в отверстие стержня и проходит через прорезь гайки. Концы его разводят в разные стороны. Длина шплинта для прорезной гайки l = S + 4, где S - размер "под ключ" гайки ; для корончатой гайки l = Dк + 4, где Dk - диаметр короны . Полученный размер длины округляется до ближайшей большей стандартной длины.

Условное обозначение шплинта включает в себя условный диаметр d0 , равный диаметру отверстия под шплинт, длину, обозначение материала, вид и толщину покрытия, номер стандарта.

Пример условного обозначения шплинта с условным диаметром 5 мм, длиной 28 мм , из низкоуглеродистой стали без покрытия:

Шплинт 5 × 28 ГОСТ397 - 79*.

3. Разъёмные соединения

К разъёмным относятся соединения, которые можно разобрать без повреждения деталей. Самый большой процент в них составляют резьбовые соединения. Резьбовые соединения могут быть подвижными, осуществляемыми с помощью ходовых винтов, и неподвижными.

3.1. Соединение болтовое

Болтовое соединние осуществляется посредством болта, гайки и шайбы. Применяется для соединения деталей машин небольшой толщины при наличии места для размещения головки болта и гайки.

В зависимости от требований, предъявляемых к чертежу, болтовое соединение может быть изображено:

1.С точным соблюдением формы и размеров крепёжных деталей. В этом случае размеры болта, гайки, шайбы берутся по соответствующим стандартам;

2.С соблюдением формы по относительным размерам, которые рассчитываются в зависимости от диаметра стержня (рис. 15 а);

3.Упрощенно, (в соответствии с требованиями ГОСТ 2315-68) (рис. 15 б).

Особенности такого изображения заключаются в следующем:

а)резьбу изображают на всём стержне болта;

б)стержень болта, головку, гайку и шайбу изображают без фасок;

в)зазор между стержнем болта и отверстием не показывают.

4.Условно, когда при выбранном масштабе диаметры крепёжных деталей равны 2 мм, что также соответствует ГОСТ 2315-68 (рис. 15 в)

На рис. 15 приведены формулы относительных размеров деталей соединения.

Рис. 15

3.2.Соединение шпилькой

Применяется, если соединяемые детали имеют значительную толщину или отсутствуют места для установки болта.

Шпилечное соединение осуществляется следующим образом: в одной из соединяемых деталей выполняется глухое или сквозное отверстие с резьбой, а в другой - отверстие без резьбы диаметром 1,1d, где d - диаметр шпильки.

Шпилька завинчивается одним концом в первое отверстие и свободно проходит через второе, затем, как и при болтовом соединении, на выступающий конец шпильки надевается шайба и навинчивается гайка. Глубина глухого отверстия должна быть больше, чем длина завинчиваемого конца шпильки (рис. 16 а), т.е. не допускается упирание конца шпильки в дно отверстия.

Соединение шпилькой так же, как и болтовое, может быть изображено по-разному:

1. Конструктивно, т.е. с точным отображением формы и размеров крепёжных деталей (рис. 16 б).

2.С соблюдением формы, но по относительным размерам.

3.Упрощенно (в соответствии с требованиями ГОСТ 2315-68) (рис. 16 в).

Основные отличия упрощенного изображения заключаются в следующем:

а) резьбу показывают на всей длине стержня;

б) шпильку и гайку изображают без фасок;

в) границу резьбы показывают только на посадочном конце (граница должна совпадать с линией раздела скрепляемых деталей);

г) не чертят шайбу.

4.Условно (ГОСТ 2315-68).

Для шпилек, диаметр стержня которых при выбранном масштабе менее 2 мм (рис. 16 г).

Рис. 16

4. Руководство по выполнению задания

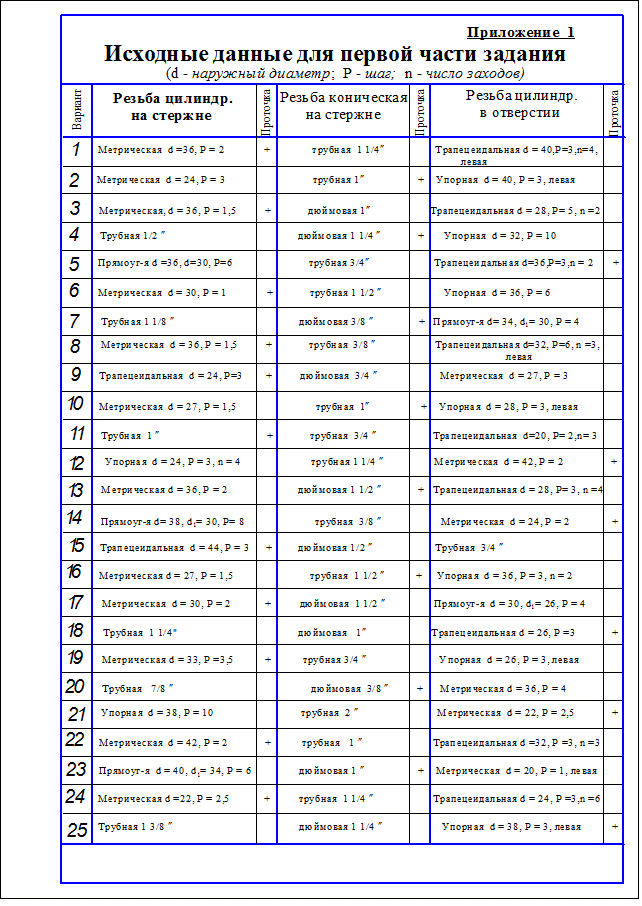

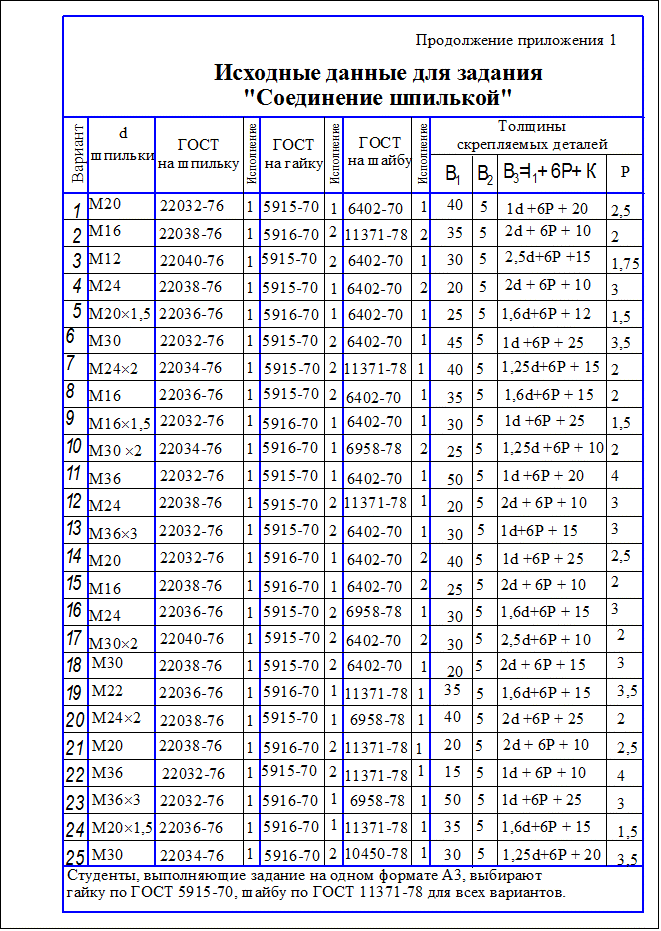

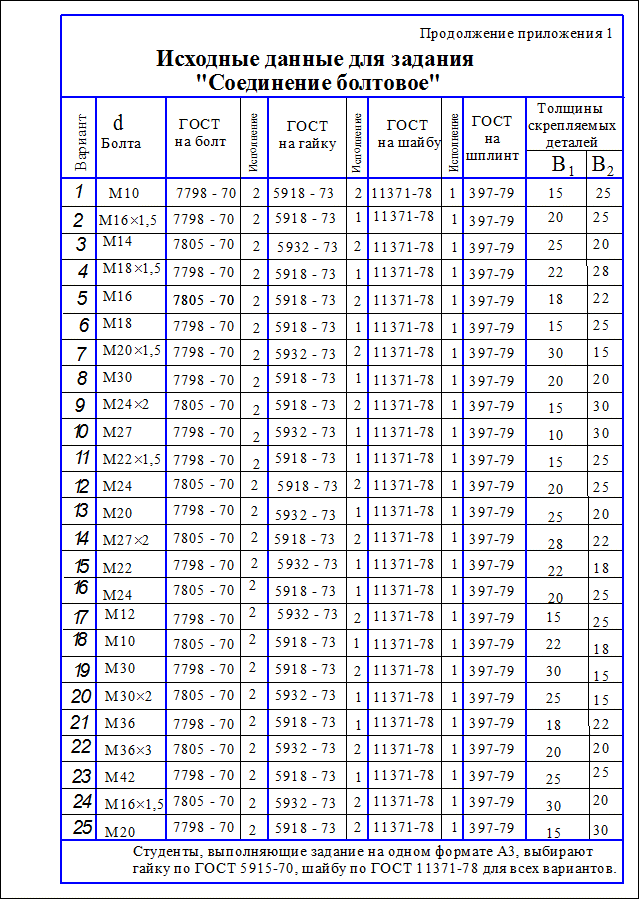

Срок выполнения задания со дня выдачи - 4 недели. Исходные данные по каждому индивидуальному варианту помещены в приложении №1 (стр. 35, 36, 37).

4.1. Объём и содержание задания

Студенты, изучающие курс "Начертательная геометрия и черчение"в объёме 68 часов и более выполняют задание по индивидуальным вариантам на двух форматах А3 (рис. 17 а, б).

На первом формате в верхней зоне шрифтом №7 строчным выполняется надпись "Изображение резьбы по ГОСТ2.311-68" и помещаются изображения:

а) цилиндрической резьбы на стержне (в двух видах);

б) конической резьбы на стержне (в двух видах);

в) резьбы в отверстии (в двух изображениях);

г) резьбы в соединении по размерам отверстия (в двух изображениях).

Одна из резьб ( в таблице вариантов отмечена знаком "+") выполняется с проточкой. Для выявления форм и размеров проточки может быть применено правило выносного элемента.

В графе №1 основной надписи шрифтом №7 строчным записываем "Резьбы".

В графе №2 - 4. 003. 100 , где 4 - номер темы, 3 - номер варианта.

На втором формате выполняются:

а) соединение болтовое в упрощенном варианте ( в двух изображениях) и в условном варианте в разрезе (одно изображение);

б) соединение шпилькой в упрощенном варианте (в двух изображениях) и в условном варианте в разрезе (одно изображение);

в) перечень стандартных крепёжных деталей, входящих в оба соединения.

Каждое изображение снабжается соответствующей надписью (рис. 17 б).

В графе №1 основной надписи записываем "Соединения резьбовые".

В графе №2 - 4. 003. 200 .

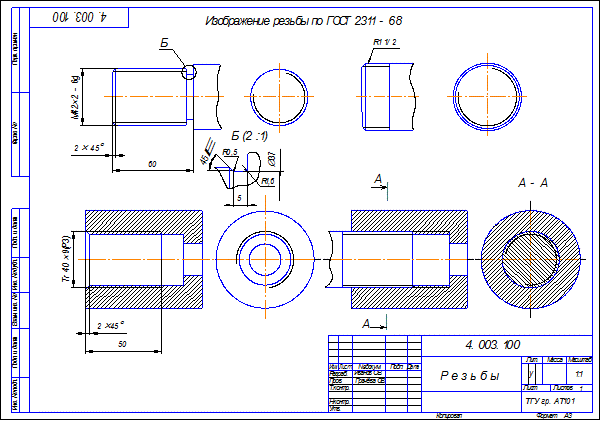

Рис. 17а

Рис. 17б

Студенты, изучающие курс "Инженерная графика", выполняют задание на листе формата А3 (297 × 420) (рис. 18).

В левой зоне листа помещаются изображения:

а) цилиндрической резьбы на стержне (в двух видах);

б) резьбы в отверстии (в двух изображениях);

в) резьбы в соединении по размерам отверстия (в двух изображениях).

В правой зоне листа помещаются:

а) упрощенное изображение соединения болтового ( в двух изображениях, стандарт на гайку выбирается по соединению шпилькой на стр.37);

б) упрощенное изображение соединения шпилькой (в двух изображениях).

На свободном месте размещается перечень крепёжных стандартных изделий, изображённых на чертеже (рис. 18).

4.2.Последовательность выполнения задания

Первая часть задания заключается в изображении и обозначении резьб, указанных в вашем варианте.

Проанализируем построения.

1.Требуется выполнить изображение резьбы на стержне по заданным условиям.

Если резьба метрическая, дюймовая. трапецеидальная, упорная или прямоугольная , то можно сразу вычерчивать её по размеру наружного диаметра d(D). Внутренний диаметр для ходовых резьб (трапецеидальной и упорной) можно принять равным d - P(шаг), а для крепёжных - 0,85d.

Например (рис.19), для метрической резьбы с наружным диаметром 20 мм, внутренний будет равен 20 × 0,85 = 17 мм. Обозначение представлено в табл. 1.

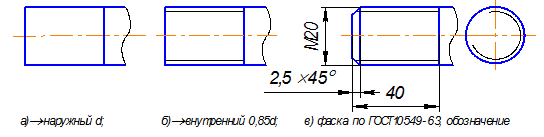

Рис. 19

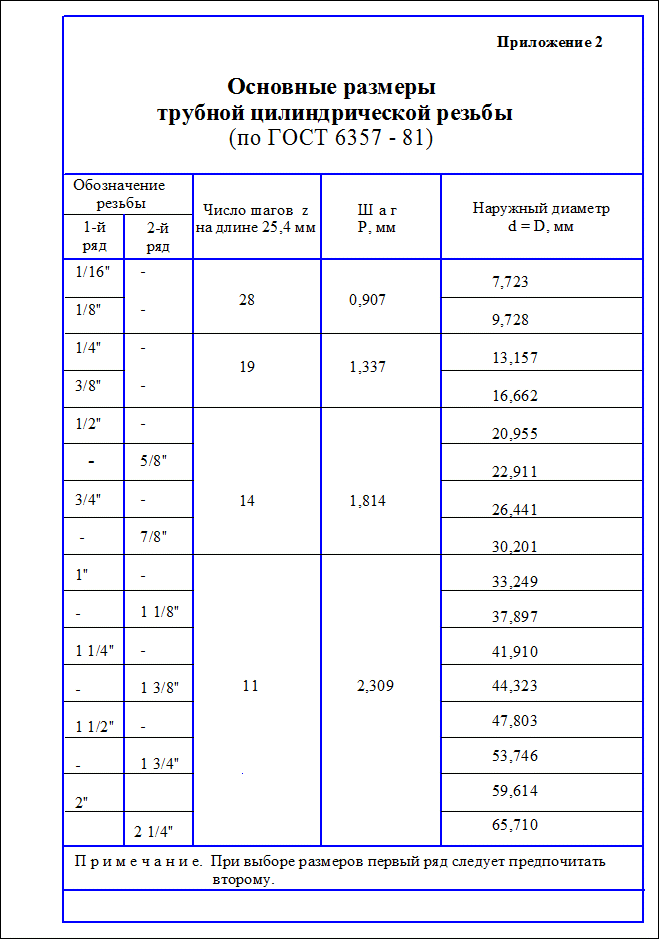

Если задана трубная цилиндрическая резьба , следует обратиться к таблицам стандарта на заданную резьбу (приложение 2) [3, 5], так как размер в дюймах в обозначении резьбы соответствует диаметру условного прохода, т.е. диаметру отверстия трубы как основному расчётному параметру при закладке водогазопроводных труб, а размеры наружного и внутреннего диаметров резьбы будут несколько больше.

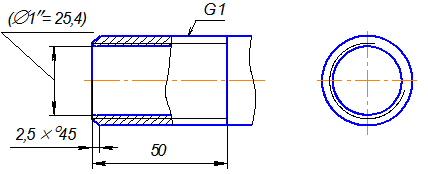

Приведем пример. Задана трубная цилиндрическая резьба 1". Открываем таблицу стандарта (ГОСТ 6357 - 81). Для данной резьбы наружный диаметр равен 33,249 мм, внутренний принимаем условно 0,85 от наружного.

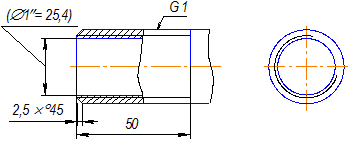

Правильно изображаем и обозначаем (рис. 20), длину нарезанного участка принимаем равной 40...60 мм.

Рис. 20

2. Во втором условии предлагается изобразить и обозначить коническую резьбу на стержне. Например, задана R 3/4 .

R - условное буквенное обозначение наружной трубной конической резьбы.

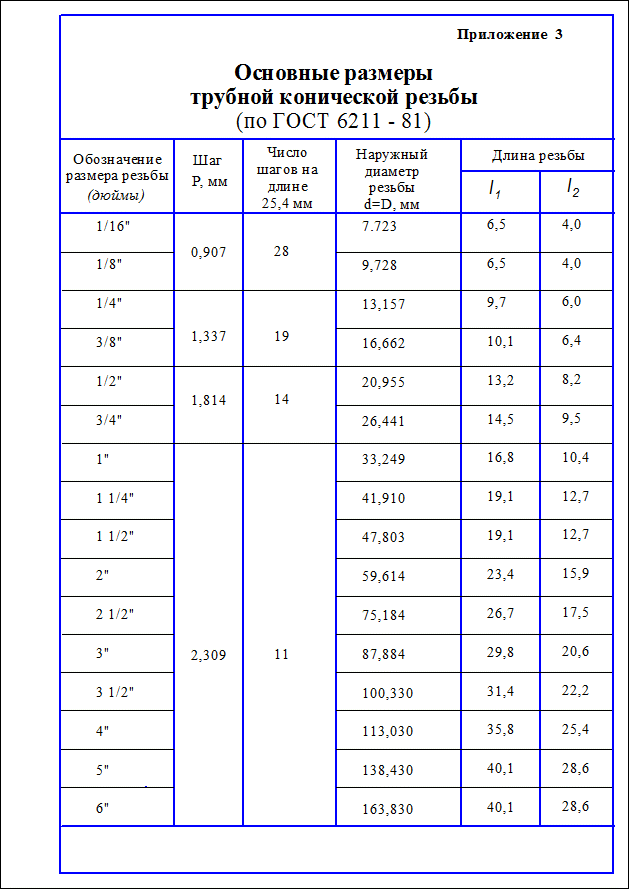

Необходимо обратиться к таблицам ГОСТ 6211-81 (приложение 3,стр.33).

Находим нужную колонку размеров и начинаем построения:

а) проводим ось симметрии стержня и перпендикулярную к ней линию, которую принимаем за торцовую плоскость стержня;

б) выбираем по таблице размер l2 = 9,5 мм, определяющий расстояние от торца до основной плоскости, в которой замеряются диаметры резьбы;

в) откладываем по линии основной плоскости размер наружного диаметра d = 26,441 мм;

г) конусность всех конических резьб равна 1:16, что составляет наклон образующей конуса φ/2 = 1° 47¢ 24¢¢ , проводим через полученные засечки образующие конуса под заданным углом; можно рядом построить 1:16 и затем провести образующие им параллельно;

д) отыскиваем по таблице размер l1 – рабочей длины резьбового стержня, для данного примера l1 = 14,5мм, откладываем его по оси стержня;

е) выбираем размеры фаски по таблице ГОСТ 10549-80 [3];

ж) если справа от заданного размера видим знак "+", для этой резьбы выполняем проточку, определив её размеры по ГОСТ10549-80;

з) наносим обозначение на полке-выноске, строим в проекционной связи вид слева.

3. В третьей задаче требуется изобразить и обозначить резьбу в отверстии. Так же, как и в первом случае, для метрической, трапецеидальной, дюймовой, упорной, прямоугольной резьб размер наружного диаметра содержится в обозначении резьбы, внутренний подсчитываем приблизительно.

Например, задана упорная резьба с наружным диаметром 24 мм, шагом 3мм. Внутренний диаметр для ходовых резьб равен 24-3 = 21мм (рис. 21).

Рис. 21

Для трубной цилиндрической резьбы размеры наружного и внутреннего диаметров следует выбирать из таблиц стандарта (ГОСТ6357-81), (приложение 2, стр. 38).

4.Резьбовое соединение вычерчиваем по размерам резьбы в отверстии в следующей последовательности:

а) изображаем резьбу на стержне (рис. 22 а);

б) дополняем контуром отверстия, при этом помним, что параметры свинчиваемых резьб одинаковы, поэтому толстая линия наружного диаметра стержня переходит в тонкую линию наружного диаметра отверстия и тонкую линию внутреннего диаметра стержня продолжит толстая линия внутреннего диаметра резьбового отверстия (рис. 22 б).

Рис. 22

5. Вторая часть задания .

Соединение болтовое вычерчиваем упрощенно по относительным размерам. Из теоретического материала известно, что все крепёжные стандартные изделия имеют свои типоразмеры. Однако в конструкторской практике с целью экономии времени и удобства чтения чертежей их вычерчивают по приближённым относительным размерам, которые легко подсчитываются даже в уме. За основной расчетный параметр принимается наружный диаметр резьбового стержня.

Все остальные размеры рассчитываются по формулам, приведённым на рис. 15.

Например, задан размер резьбы болта М16 по ГОСТ 7798-70*.

Для построения рассчитываем:

а) диаметр головки болта D = 2d = 2 × 16 = 32 мм;

б) высоту головки болта H1 = 0,7d = 0,7 × 16 = 11,2 мм;

в) толщину шайбы d = 0,15d = 0,15 × 16 = 2,4 мм;

г) диаметр шайбы D1 = 2,2d = 2,2 × 16 = 35,2 мм;

д) высоту гайки H = 0,8d = 0,8 × 16 = 12,8 мм;

е) диаметр гайки D2 = 2d = 2 × 16 = 32 мм;

ж) величину выступающего конца m = d/4 = 16 : 4 = 4 мм;

з) длину болта, которая складывается из толщин скрепляемых деталей, толщины шайбы, высоты гайки и длины выступающего конца:

l = S B + d + H + m = 55 + 2,4 + 12,8 + 4 = 74,2 ® 75 мм

По ГОСТ 7798 - 70* [3, 5] находим раздел длин и округляем до ближайшего большего размера 75 мм.

Далее рассчитываем длину шплинта, размер его диаметра определён диаметром отверстия в болте. Размеры шплинта помещены в таблицах стандартов на гайки прорезные, выбираются в соответствии с d болта.

По полученным размерам вычерчиваем соединение болтовое. Выбираем масштаб для условного изображения данного соединения, чтобы диаметр резьбового стержня на изображении был бы равен 2мм и менее. Для нашего примера подходит М1 : 10. Пересчитав размеры толщин скрепляемых деталей, вычерчиваем условное изображение болтового соединения в разрезе.

В соответствии с требованиями к простановке размеров на сборочных чертежах ни один размер, кроме общей толщины скрепляемых деталей, проставлять не следует.

Соединение шпилькой вычерчиваем упрощенно. Размеры крепёжных деталей с целью отработки навыков в пользовании справочной литературой выбираем из таблиц соответствующих стандартов. Длина шпильки рассчитывается аналогично длине болта, затем также округляется до ближайшей большей стандартной длины, по этому же стандарту определяется и длина нарезанной части l0 под гайку.

Для условного изображения шпилечного соединения также следует предварительно выбрать масштаб и пересчитать толщины скрепляемых деталей. Никакие размеры, кроме общей толщины скрепляемых деталей, проставлять не следует.

Внимание! Гайки, головки болтов на главном изображении всегда показывают большим числом граней.

В левом нижнем углу листа помещаем перечень крепёжных стандартных изделий.

Общая схема условного обозначения болтов, шпилек, винтов и гаек

1.Наименование.

2.Класс точности (при необходимости).

3.Порядковый номер исполнения (1-е не указывается).

4.Обозначение резьбы и её диаметр.

5.Размер шага (если резьба с мелким шагом), между этими пунктами

проставляется тире.

6.Поле допуска (8 или 7 не указывается) , ставится знак ×.

7.Длина (в обозначении гаек отсутствует ), ставится точка.

8.Класс или группа прочности (ставится точка).

9.Марка материала (Ст.3 не указывается), ставится точка.

10. Вид и толщина слоя покрытия (может отсутствовать ).

11.Номер стандарта.

В соответствии с правилами оформления спецификации сборочных чертежей следует помнить следующее:

а)перечень стандартных изделий составляется в строго алфавитном порядке;

б)наименования, начинающиеся с одинаковой буквы, записываются в порядке возрастания размера.

Пример:

Болт 2 М10 - 6g × 75. 58 ГОСТ 7798 - 70

Гайка 2М10 - 6H. 8 ГОСТ 5918 - 73

Гайка М12 - 6H. 5 ГОСТ 5915 - 70

Шайба 10 ГОСТ 11371 - 78

Шайба 12. 65Г. ГОСТ 6402 - 78

Шпилька М12 - 6g × 80. 58 ГОСТ22032 - 70

Шплинт 2,5 × 25 ГОСТ 397 - 79

Предлагаем полезный тренаж для подготовки к аудиторному тестированию и контрольным работам.

Резьбовые соединения встречаются в большинстве конструкций, поэтому грамотный специалист, не пользуясь справочной литературой, должен уметь правильно изображать, составлять и расшифровывать обозначение любой резьбы, а в будущем и назначать её, сделав предварительные расчёты.

Вопрос и ответ имеют одинаковое условное графическое обозначение. Начиная работать прикройте коды под кадрами листом бумаги, записав ответы, сверьте.

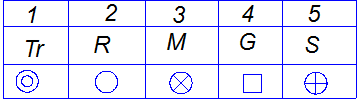

Внимание! ТЕСТ №1

ò1. Укажите условное обозначение трубной цилиндрической резьбы.

2. Укажите условное обозначение метрической резьбы.

3. Укажите условное обозначение упорной резьбы.

Ø4. Укажите условное обозначение трапецеидальной резьбы.

Ò5. Укажите условное обозначение трубной конической наружной резьбы.

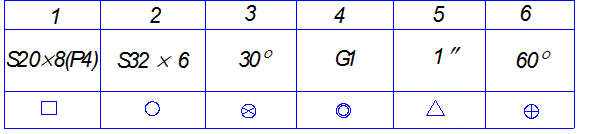

Внимание! ТЕСТ №2

1. В каком случае дан угол профиля ходовой резьбы?

ò2. Укажите обозначение многозаходной упорной резьбы.

3. Укажите угол профиля крепёжной резьбы.

Ò4. Укажите обозначение однозаходной упорной резьбы.

Ø5. Обозначение какой резьбы следует проставлять не по диаметру, а на полке линии-выноски?

Δ6. Укажите обозначение дюймовой цилиндрической резьбы

Вопросы для самопроверки

1.Как образуется резьба?

2.Назовите основные параметры резьбы.

3.Какие резьбы относятся к крепёжным, какие к ходовым?

4.Как изображается резьба на стержне и в отверстии?

5.Как обозначаются резьбы?

6.Какая резьба не стандартизована и какие размеры следует проставлять на её изображении?

7.Какие резьбы называют специальными?

8.Какой размер не включается в длину крепёжного изделия?

9.Какие соединения называют разъёмными?

10.Назовите три варианта изображения соединения болтом и шпилькой.

11.Что означает вычертить соединение по относительным размерам?

12.Какова структура условного обозначения болта, шпильки, гайки, шайбы?

Библиографический список

1. ГОСТ 2311 - 68. Изображение резьбы. /Единая система конструкторской документации. - М. : Изд-во стандартов, 1964.

2. ГОСТ 2315 - 68. Изображения упрощенные и условные крепёжных деталей. /Единая система конструкторской документации. - М. : Изд-во стандартов, 1964.

3. Анурьев, В.И. Справочник конструктора-машиностроителя : в 3 т. - 8-е изд., перераб. и доп. / В.И. Анурьев под ред. И.Н. Жестковой. - М. : Машиностроение, 2001. Т.1. - 920 с.

4. Гжиров, Р.И. Краткий справочник конструктора /Р.И.Гжиров - Л. : Машиностроение, Ленингр. отд., 1964. - 464 с.

5.Попова, Г.Н. Машиностроительное черчение /Г.Н. Попова, С.Ю.Алексеев Справочник. - Л. : Машиностроение, Ленингр. отд., 1986. - 447 с.

6.Суворов, С.Г. Машиностроительное черчение в вопросах и ответах: справочник / С.Г. Суворов. Н.С. Суворова. - 2-е изд., перераб. и доп. - М. : Машиностроение, 1992. - 366 с.

7. Левицкий, В.С. Машиностроительное черчение и автоматизация выполнения чертежей : учеб. для втузов / В.С. Левицкий. - Изд. 5-е, перераб. и доп. - М. : Высш. шк., 2003. - 429 с.

8.Федоренко, В.А.И. Справочник по машиностроительному черчению. - 14-е изд., перераб. и доп. / В.А.Федоренко, А.И. Шошин под ред. Г.Н. Поповой. - Л. : Машиностроение; Ленингр. отд-ние, 1981. - 416 с.

9. Чекмарёв, А.А. Справочник по машиностроительному черчению: /А.А. Чекмарёв - М. : Высш. шк., 2004. - 493 с.

10. Чекмарёв, А.А. Начертательная геометрия и черчение : учеб. для студ. высш. учеб. заведений. / А.А. Чекмарёв - 2-е изд., перераб. и доп. - М. : Гуманит. изд. центр ВЛАДОС, 2003. - 472 с.

11.Чекмарёв, А.А. Инженерная графика : учеб. для немаш. спец. вузов / А.А. Чекмарёв. - 5-е изд., стер. - М. : Высш. шк., 2003. - 493 с.

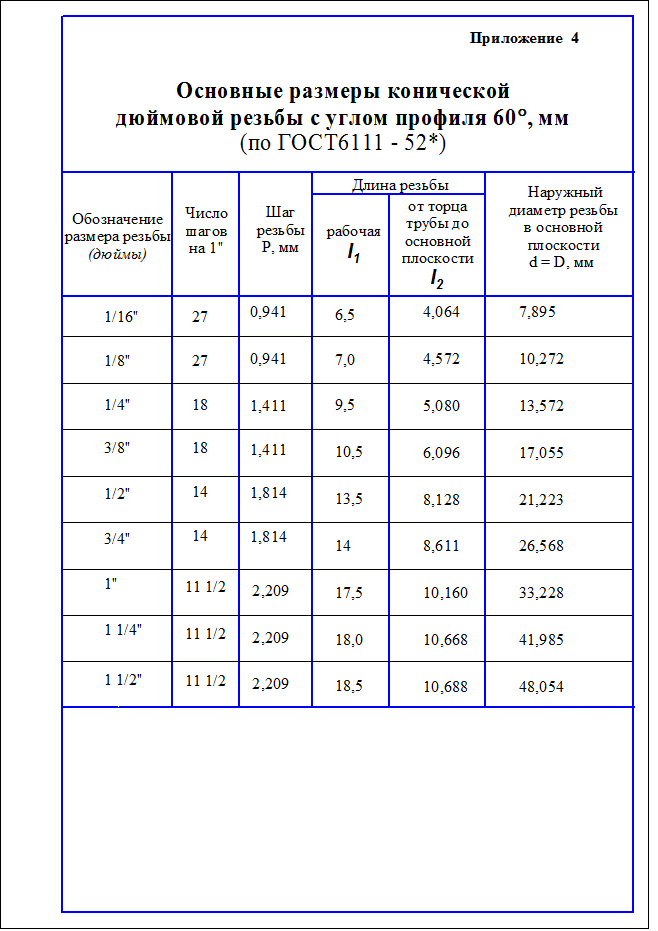

Приложения

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:18:54 01 сентября 2019
.
.17:18:53 01 сентября 2019
.
.17:18:53 01 сентября 2019
.
.17:18:52 01 сентября 2019
.
.17:18:51 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Учебное пособие: Методические указания к выполнению практических заданий Тольятти

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258808)
Комментарии (3488)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
