Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364141
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62791)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21320)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21692)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8693)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3462)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20644)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: «Применение иТ в исследовании свойств нанокомпозиционных материалов»

Название: «Применение иТ в исследовании свойств нанокомпозиционных материалов»
Раздел: Остальные рефераты
Тип: реферат Добавлен 12:15:35 16 февраля 2012 Похожие работы
Просмотров: 115 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Выпускная работа по «Основам информационных технологий»

Магистрантки

физического факультета

кафедры энергофизики

Касюк Юлии Владимировны

Руководители:

к. ф.-м. н. Федотова Юлия Александровна

ст. преподаватель Кожич Павел Павлович

Минск – 2008

Оглавление

Оглавление. 2

Список обозначений к выпускной работе. 3

Реферат на тему «Применение ИТ в исследовании свойств нанокомпозиционных материалов». 4

Введение. 4

Глава 1 Обзор литературы.. 5

Глава 2 Методики исследований. 8

Глава 3 Пример использования ИТ в исследовании структуры нанокомпозитов FeCoZr-Al2 O3 14

Глава 4 Обсуждение результатов. 22

Заключение. 22

Список литературы к реферату. 23

Предметный указатель к реферату. 25

Интернет-ресурсы в предметной области. 26

Действующий личный сайт в WWW... 28

Граф научных интересов. 29

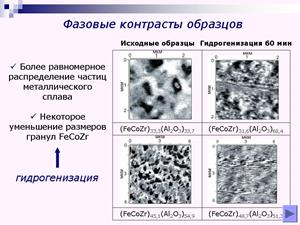

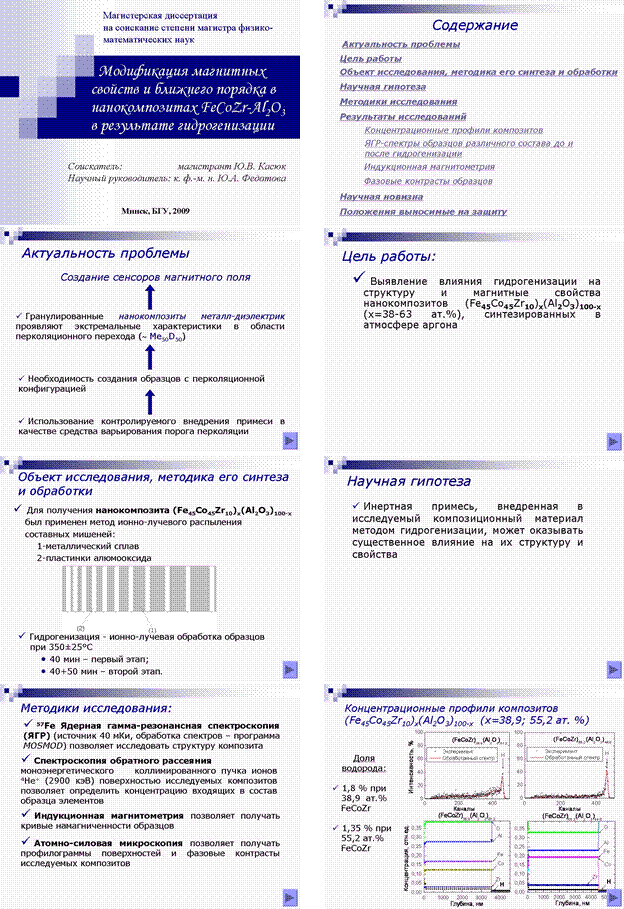

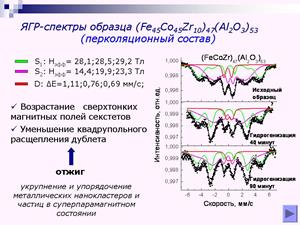

Презентация магистерской диссертации. 31

Список литературы к выпускной работе. 32

Приложение. 33

Список обозначений к выпускной работе

ИТ – информационные технологии,

ЯГР-спектроскопия – ядерная гамма-резонансная спектроскопия,

δ – изомерный сдвиг спектральных линий,

ΔЕ – квадрупольное расщепление спектральных линий,

Нэфф – эффективное сверхтонкое магнитное поле на ядрах железа

Реферат на тему «Применение иТ в исследовании свойств нанокомпозиционных материалов»

Введение

В настоящее время одним из актуальных направлений материаловедения является изучение нанокомпозитных материалов. Нанокомпозитами называются материалы, состоящие из частиц, по своим размерам меньших 100 нм (обычно от единиц до нескольких десятков нм). Такой размер частиц приводит к значительному увеличению их активной площади, что способствует более активному протеканию многих физических и химических процессов. Это, в свою очередь, проявляется в формировании у таких материалов особых механических [1], электрических [2], магнитных [1], магнитотранспортных, оптических [3] и прочих свойств, обусловивших их дальнейшее применение. Магнитные наноматериалы вызывают особый интерес в связи с возможностью создания на их основе сверхчувствительных сенсоров магнитного поля, запоминающей среды с высокой плотностью записи и т.п.

ЯГР-спектроскопия (ядерная гамма-резонансная спектроскопия), основанная на эффекте Мёссбауэра (явлении резонансного поглощении ядерных γ-квантов без отдачи), является мощным инструментом в исследовании структурных и сверхтонких магнитных свойств наноматериалов. Ее достоинствами являются высокая точность определения изменения энергии, позволяющая обнаруживать весьма тонкие эффекты (сверхтонкое расщепление ядерных уровней при электрическом квадрупольном и сверхтонком магнитном взаимодействиях ядер), и возможность обнаружения локальных образований (фаз), присутствующих в образцах в малых количествах.

ИТ (информационная технология) – это совокупность методов, производственных процессов и программно-технических средств, объединенных в технологическую цепочку, обеспечивающую сбор, хранение, обработку, вывод и распространение информации.

В настоящее время информационные технологии широко используются на всех этапах изготовления и, в основном, исследования наноструктурных материалов. И хотя при разработке наноматериалов сегодня пока еще используются в основном экспериментальные методы, все активнее начинают развиваться компьютерные методы моделирования нанотехнологических процессов и наноструктур и создаются специальные программы, способные спрогнозировать состав, характеристики и свойства будущего наноматериала. Подобный подход способствует снижению финансовых затрат и времени на создание нанокомпозита.

Хотя информационные технологии в сфере прогнозирования и создания новых функциональных наноматериалов с заданными характеристиками только начинает развиваться, программное обеспечение в области обработки и интерпретации данных, полученных в ходе исследования свойств нанокомпозитов, достигло достаточно высокого уровня.

Для обработки, интерпретации и анализа данных, полученных методом ЯГР-спектроскопии, достаточно широко применяется программный пакет MOSMOD. Важным средством визуализации данных в научных работах, отчетах и презентациях являются графики, которые удобно создавать с помощью программы Origin. Эти программные средства будут рассмотрены подробно в данной работе.

Таким образом, целью данной работы является анализ подходящих компьютерных программ и рассмотрение процесса проведенной с помощью них последовательной обработки данных, полученных в результате ЯГР-спектроскопии, для описания структуры и некоторых свойств нанокомпозиционных материалов FeCoZr-Al2 O3 .

Глава 1 Обзор литературы

Как известно, одна наночастица, содержащая небольшое количество атомов, не является стабильной системой при комнатной температуре. Поэтому разработка различных приборов и электронной аппаратуры на основе отдельных наночастиц представляет определенные сложности. В связи с этим ведутся активные работы по созданию более стабильных структур наночастиц, которые при этом сохраняют преимущества наноразмерных систем.

Одним из таких перспективных направлений является изучение нанокомпозиционных материалов, состоящих из металлических наночастиц, хаотически или упорядоченно расположенных в матрице другого, не взаимодействующего с наночастицами материала: металла, полупроводника или диэлектрика. Такие композиции позволяют стабилизировать наночастицы при комнатной температуре.

В настоящее время большой интерес для магнетоэлектроники, включая спинтронику, представляют нанокомпозиционные материалы, содержащие магнитомягкие ферромагнитные наночастицы на основе FeCo, внедренные в диэлектрическую матрицу [4]. Такие гранулированные композиты обладают уникальными физическими свойствами: гигантское магнитосопротивление [5], магниторефрактивный эффект [6], хорошие магнитооптические характеристики [7], высокая поглощающая способность электромагнитного излучения в радиочастотном и микроволновом диапазонах [8], широкий интервал изменения удельного электрического сопротивления [9] и т.п.

Низкая коэрцитивность наряду с высокой намагниченностью насыщения, значительной анизотропией поля в плоскости образца, высокое удельное сопротивление и гигантское положительное или туннельное отрицательное магнитосопротивление обусловили применение этих нанокомпозиционных материалов для конструирования различных магнитоэлектрических устройств с целью создания запоминающей среды со сверхвысокой плотностью магнитной записи, экранирования СВЧ и радиочастот и т.п.

Исследования показали, что максимальные значения МС подобных материалов наблюдаются вблизи такого соотношения металл-диэлектрик, при котором происходит формирование токопроводящей (перколяционной) сети нанокластеров и изменение механизма проводимости с активационного на металлический. Данное соотношение концентраций именуется порогом перколяции. Достижение перколяционной конфигурации в процессе синтеза представляет определенные сложности. Поэтому зачастую необходимо варьировать значение порога перколяции композита путем изменения его структуры.

Изменение структуры и свойств нанокомпозиционных материалов возможно как путем вариации размеров и формы наночастиц при синтезе (изменением методики и условий синтеза), так и применяя различные виды обработки образцов (отжиг, гидрогенизация и т.п.).

Ранее было показано [10], что введение в композиты Fe45 Co45 Zr10 -Al2 O3 химически активной примеси (кислорода) препятствует формированию в них токопроводящей сети из-за процессов окисления, происходящих в образцах. Как следствие, синтез образцов в кислород-содержащей среде приводит к существенному изменению их свойств (увеличению коэрцитивности, уменьшению намагниченности, изменению типа проводимости и т.п.) по сравнению с композитами, синтезированными в атмосфере аргона.

Для изучения влияния на структуру и свойств композитов FeCoZr-Al2 O3 химически инертной примеси, в образцы вводился водород путем их гидрогенизации. Это позволило повлиять на структуру и свойства указанных композитов в диапазоне концентраций вблизи порога перколяции. Соответствующие изменения были зафиксированы методом ЯГР-спектроскопии и исследованы при помощи специального программного пакета MOSMOD, который является достаточно простым, но вместе с тем исчерпывающим средством обработки данных.

Сегодня ЯГР-спектроскопия (Mossbauer spectroscopy в англоязычной литературе), наряду с различными видами микроскопии, рентгеноструктурным анализом, - один из основных и часто используемых методов исследования структуры материалов (в том числе и наноразмерных). В статьях, посвященных исследованию различных образцов этим методом, редко упоминаются те методы и программы, которые применялись для обработки спектров. Однако в большинстве случаев используются аппроксимация численными методами полученного спектра частично перекрывающимися кривыми Лоренца и программы, построенные на ее основе.

Программа MOSMOD, разработанная в Канаде группой исследователей (Prof. Denis G. Rancourt, Department of Physics, University of Ottawa), занимающихся анализом ЯГР-спектров, несомненно не является единственной в своем роде. Несмотря на то, что она работает под операционной системой DOS, ее широкое распространение связано с удобством и простой использования. Еще одним, широко применяемым пакетом для обработки ЯГР-спектров, является программа, разработанная чешскими исследователи в области ЯГР-спектроскопии, CONFIT2000, работающая с операционной системой Windows. Ее интерфейс несколько сложнее, однако она обладает большими возможностями. Одной из ее принципиальных отличительных особенностей является возможность учета распределения сверхтонких магнитных полей на ядрах изотопа железа [11]. Тем не менее, в большинстве случаев для успешной обработки ЯГР-спектров вполне достаточно возможностей, предлагаемых программой MOSMOD.

В завершении следует отметить, что технический прогресс, способствовавший развитию ИТ, существенно упростил процедуру интерпретации ЯГР-спектров. Первые установки для ЯГР-спектроскопии не подключались к вычислительной технике, и, соответственно, еще не существовало программ для обработки спектров, которые оценивались «на глаз». Такая оценка дает возможность получить некоторую информацию о структуре образца. Однако она – лишь малая часть тех результатов, которые удается «выудить» программными методами из данных ЯГР-спектроскопи.

Глава 2 Методики исследований

2.1 Методика синтеза образцов

Для получения наноструктурированных композиционных материалов (Fe45 Co45 Zr10 )x (Al2 O3 )100- x (x = 42 - 63 ат.%) был применен метод ионно-лучевого распыления (см. рис. 2.1).

1 - вакуумная камера; 2 - вращающийся держатель подложки; 3, 4 - охлаждаемые водой мишени; 5 - источники ионно-лучевого распыления; 6 - источник ионного травления; 7 – компенсатор; 8 - подложки

Рисунок 2.1 - Установка для ионно-лучевого распыления

При использовании этой технологии синтеза образцов необходимо распылять мишени 3 и 4 соответствующего состава и направлять атомы на подложку 8, на которой и синтезируется композит. Испарение материала мишени проводится с использованием пучка ионизированного аргона, направленного на распыляемые мишени. Два источника аргона 5 служат для распыления металлической и диэлектрической компонент материала. Источник 6 используется для предварительной очистки подложки. Держатель 2 подложки 8, который может вращаться с частотой до 2 оборотов в минуту, расположен по периметру вакуумной камеры 1. При осаждении непроводящего материала положительный потенциал, который возникает на поверхности диэлектрика, нейтрализуется специальным компенсатором 7 – источником интенсивного электронного излучения (вольфрамовая проволока диаметром 0,2 мм, которая подключена к отдельному источнику питания).

Магнитная система создает большую напряженность магнитного поля (~80 кА/м) в магнитном зазоре. К аноду прикладывается высокое положительное смещение (1 - 5 кВ). Перпендикулярная конфигурация магнитного и электрического полей в области магнитного зазора приводит к возникновению самостоятельного тлеющего разряда. Выталкиваемые электрическим полем из плазмы ионы аргона создают поток частиц высокой энергии, который направляется на мишень от источника распыления или на подложку от источника ионного травления.

Для напыления аморфных нанокомпозиций использовались составные мишени. Составная мишень представляла собой сплавную мишень заданного состава с закрепленными на ее поверхности несколькими пластинами из алюмооксида толщиной ~ 2 мм и шириной ~ 9 мм, расстояние между которыми изменялось от 3 мм на одном краю мишени до 24 мм на другом. Изменяя число пластин диэлектрика и расстояние между ними, можно изменять соотношение объемов напыляемых магнитного и диэлектрического слоев. Сплавные мишени Co45 Fe45 Zr10 готовились плавкой в вакууме с использованием индукционной печи из металлов соответствующего состава. Приготовление навесок сплавов осуществлялось из карбонильного особо чистого железа (99,9 %), особо чистого кобальта (99,98 %) и циркония (99,8 %) с весовым содержанием компонентов в соответствии с составом сплава. Расплав соответствующего состава заливался в специально приготовленную керамическую форму в вакууме. Из одной навески сплава выплавлялось две мишени размером 270´70´14 мм. Мишени подвергались шлифовке с двух сторон, припаивались к водоохлаждаемому основанию и устанавливались в позицию распыления.

Напыление проводилось в атмосфере чистого Ar. Предварительно рабочая камера откачивалась примерно в течение одного часа до давления не больше 1·10-5 Торр.

Прежде чем получать аморфные слои, производилось предварительное распыление мишени в течение 30 минут при закрытой подложке с целью снятия верхнего слоя мишени и осаждения его на экранах и других частях камеры. После этого в течение 20 - 30 минут производилась ионная очистка подложки в процессе вращения подложкодержателя. Очистка подложки необходима для улучшения адгезии осаждаемого слоя к подложке. Затем производилось распыление в рабочем режиме получения пленки композиционного материала заданной толщины в течение нескольких часов. Толщина напыляемого слоя определялась временем напыления.

В качестве подложек с целью последующего проведения экспериментов методом ядерной гамма-резонансной спектроскопии в трансмиссионной геометрии была использована алюминиевая фольга.

Гидрогенизация проводилась посредством ионно-лучевой обработки композитов водородом при 350±25 °С в течение 40 мин на первом и 50 мин на втором этапах. Плотность тока составляла 0,18 мА/см2 с энергией 250 эВ. Давление водорода в камере достигало 6,1×10-2 Па.

2.2 Методика ЯГР-спектр оскопии

Структурные свойства образцов исследовались с помощью ядерной гамма-резонансной (ЯГР) спектроскопии на изотопе 57 Fe. В настоящей работе для измерений использовался ЯГР-спектрометр MS2000, функционирующий в режиме трансмиссионных измерений (геометрия на просвет). В спектрометре использован быстродействующий спектрометрический тракт на основе нового сцинтилляционного детектора YAlO3 :Ce. В качестве источника гамма-излучения использован 57 Co в матрице Rh активностью 40 мКи. Все результаты получены при комнатной температуре.

Обработка полученных спектров проводилась с помощью программы MOSMOD.

2.3 Описание программ

2.3.1 Mosmod

Для обработки спектров, полученных с помощью ЯГР-спектроскопии, использовалась программа MOSMOD.

В качестве исходных в программе выступают параметры, характеризующие локальное окружение атомов железа: эффективное магнитное поле на ядрах железа Нэфф , квадрупольное расщепление DЕ и изомерный сдвиг d спектральных линий. Они могут быть заданы либо как фиксированные (для проверки присутствия конкретных фаз, параметры которых известны), либо как переменные (в случае неизвестного фазового состава).

Исходным пунктом программы MOSMOD является положение о том, что распределения сверхтонких параметров (d, DЕ и Нэфф ) можно рассматривать, как сумму гауссиан с различными положениями и шириной линий. Соответствующие же ЯГР-спектры представляют собой суперпозицию линий, имеющих вид функций Лоренца.

Аналитический вид сверхтонких параметров, характеризующих ЯГР-спектры, записывается с использованием формул (1) – (3). Изомерный сдвиг d линий ЯГР-спектра, обусловленный различием в распределении электрического заряда в ядре в основном и возбужденном состоянии, записывается как

d = 2/3 p Ze2 (Rb 2 – Ra 2 ) (|y (0)|погл 2 - |y (0)|источн 2 ), (2.1)

где Z – порядковый номер ядра, e – заряд электрона, Ra , Rb – радиус ядра в основном и возбужденном состоянии, |y (0)|2 – волновая функция s - электронов в центре атома.

Квадрупольное расщепление DЕ, обусловленное наличием градиента электрического поля вблизи расположения изотопа 57 Fe, описывается выражением:

DЕ ~ (Q/2)(1+h2 /3)1/2 , (2.2)

где Q – квадрупольный момент, (1+h2 /3)1/2 – фактор, позволяющий учесть влияние частично заполненных электронных оболочек мёссбауэровского изотопа (57 Fe) на градиент электрического поля.

Ядерное зеемановское расщепление z возбужденного уровня изотопа 57 Fe в магнитном поле Нэфф описывается формулой:

z = g* mN Hэфф , (2.3)

где g* - g-фактор возбужденного состояния изотопа 57 Fe, mN – ядерный магнитный момент, Нэфф – напряженность магнитного поля вблизи изотопа 57 Fe.

Исходя из интенсивности линий, значение которой получаются в ходе программной обработки спектров, можно определить ориентацию магнитного поля в исследуемых материалах. В общем случае, отношение интенсивностей в секстете составляет 3:a:1:1:a:3, где

a = (4×sin2 qm )/(1+cos2 qm ), (2.4)

Параметр a может изменяться от 0 до 4. В случае параллельной ориентации Нэфф относительно направления падения g - квантов (qm = 0) это соотношение составляет 3:0:1:1:0:3. Если же Нэфф перпендикулярно направлению g-квантов (qm = 90), то это соотношение интенсивностей составляет 3:4:1:1:4:3. Для случайно сориентированных магнитных полей наблюдается соотношение 3:2:1:1:2:3.

Преимуществом данной программы обработки ЯГР-спектров является возможность учета влияния градиента электрического поля и возможного изомерного сдвига уровней изотопа 57 Fe на зеемановское сверхтонкое расщепление. В общем случае распределение расщеплений энергетических уровней Р(z) при наличии изомерного сдвига и квадрупольного расщепления можно записать, как

Р(z) = S pi Gi (z0 i , szi ; z), (2.5)

где pi – весовой фактор для i-той гауссовой компоненты распределения Р(z), Gi – функция Гаусса, нормированная на единицу площади, z0i – центр i-той гауссовой компоненты распределения P(z), szi – ширина гауссовой компоненты распределения P(z) (s = (2 ln2)-1/2 m, где m – полуширина на полувысоте гауссианы).

Форма элементарного ЯГР-секстета записывается следующим образом:

S = S Lk (wk , g), (2.6)

где Lk – функция Лоренца, описывающая k-тую линию ЯГР-секстета (k = 1, 2,……,6), wk – положение k-той линии секстета, которое является функцией δ, параметра e и g-факторов основного и возбужденного состояний изотопа 57 Fe, g - полуширина на полувысоте линии Лоренца.

С учетом изложенного выше, результирующая форма ЯГР-спектра Г может быть записана, как

Г = ò S P(z) dz, (2.7)

Программа MOSMOD позволяет обрабатывать ЯГР-спектры в предположении до 5 кристаллографически неэквивалентных позиций групп атомов железа в исследуемой структуре. При этом, каждому из неэквивалентных положений может соответствовать до 5 распределений магнитных полей, характеризующих кристаллографические несовершенства внутри кристаллографически различных групп атомов железа в структуре. Конечным результатом программной обработки спектров являются оптимальные параметры локальных окружений атомов железа. Программа MOSMOD позволяет также оценить относительный вклад (А) каждой из присутствующих фаз в ЯГР-спектр. Следует отметить, что доминирующий вклад в спектр вносят приповерхностные слои. Это связано с неравномерным выходом электронов по глубине.

2.3.2 Origin

Origin – пакет программ фирмы OriginLab Corporation, предназначенный для численного анализа данных и научной графики, работающий под операционной системой Microsoft Windows. В целом Origin ориентирован на исследователя, которому необходимо обрабатывать и визуализировать большие объемы информации (например, данные, получаемые с различных датчиков и т.п.).

Origin поддерживает создание двухмерной и трехмерной графики, которая получается с помощью готовых шаблонов, доступных для редактирования пользователем. Также возможно создавать новые собственные шаблоны. После создания изображения оно может быть отредактировано с помощью меню и диалогов, вызываемых двойным щелчком мыши на его элементах.

Полученные графики и таблицы можно экспортировать в ряд форматов, таких как PDF, WMF, TIFF, GIF, GPEG и д.р. Кроме того, графические данные, полученные с помощью Origin, можно легко перенести или вставить в документы Micrtsoft Word, CorelDraw, PowerPoint. Импорт данных – еще одна сильная сторона Origin. Доступен не только импорт ASCII-файлов, но и поддержка формата xls (формат табличного редактора Microsoft Excel) и других форматов.

Существенным преимуществом программы Origin является то, что для построения графиков сложных функций не требуется навыков программирования, так как интуитивно понятный интерфейс Origin позволяет легко запрограммировать функцию на языке, максимально приближенном к обычной математической записи и выбрать нужный тип графика.

Общая схема построения графиков такова: пользователь выделяет нужные данные, представленные в таблице, выбирает один из десятков типов предлагаемых двух- и трехмерных диаграмм, и система строит диаграмму или график. Настройка диаграмм выполняется в основном в диалоговых окнах, связанных со строящимся объектом.

В пакете Origin есть много возможностей оформления построенных графиков. Существует возможность выбора стиля, толщины, а также цвета линии. Редактирование осей позволяет выбирать начальное и конечное значения шкалы, шаг, с которым на данной шкале будут отображаться численные величины. Можно отобразить на графике невидимые по умолчанию верхнюю и правую шкалы. Кроме всего прочего, возможно также изменение цвета, размера, шрифта и стиля заголовков осей, задание параметров самих осей, а именно, толщины, длины, направления рисок и т.п. Кроме заголовков осей, выбор соответствующей функции позволяет вносить различные текстовые вставки, подписи для графиков и т.п.

С помощью Origin можно проводить численный анализ данных, включая различные статистические операции, обработку сигналов и т.п. Как и Excel, Origin позволяет совершать операции над столбцами таблицы (нормировка и т.п.). Доступна обработка данных с использованием различных стандартных функций или, при необходимости, с использованием функций, создаваемых пользователем [12]. Можно воспользоваться функциями линейного или полиномиального приближения. Помимо их в Origin имеется большой выбор функций (экспонента, уравнение Больцмана и т.п.), служащих для аппроксимации вводимых данных [12]. Также одной из необходимых математических операций, производимой с помощью Origin, является разложение графика на кривые Гаусса или Лоренца.

Origin позволяет проводить различные статистические исследования экспериментальных данных, такие как нахождение среднего и среднеквадратичного отклонения, поиск минимумов и максимумов и т.п. Origin также может сортировать данные отдельных столбцов, нескольких выделенных столбцов, выделенного диапазона рабочего листа или всего рабочего лист (например, по возрастанию, убыванию).

С помощью встроенной функции Screen Reeder можно с высокой точностью определить координаты любой точки графика.

Кроме всего прочего, предоставленная Origin возможность одновременного представления данных различных проектов на одном рисунке с использованием нескольких слоев существенно облегчает сравнительный анализ данных.

Описанные возможности – лишь часть имеющихся в Origin функций. Однако и их в большинстве случаев вполне достаточно для быстрой и удобной обработки экспериментально полученных данных.

Глава 3 Пример использования ИТ в исследовании структуры нанокомпозитов FeCoZr-Al2 O3

С целью изучения влияния гидрогенизации на структуру нанокомпозитов различных составов было проведено исследование образцов (FeCoZr)X (Al2 O3 )100- X , 42 ≤ x ≤ 63 ат.% методом ЯГР-спектроскопии.

Данные, полученные с помощью ЯГР-спектрометра, представляют собой столбец из 1024 значений, соответствующих числу импульсов в каждом из 1024 каналов, зафиксированному с помощью многоканального детектора. Каждому каналу соответствует определенная величина скорости источника излучения. Для сопоставления номера канала этой скорости используется процедура калибровки спектра, выполняемая программой MOSMOD. Для этого снимается калибровочный спектр (спектр α-Fe) в том же диапазоне скоростей, что и спектр исследуемого образца. Программа ставит в соответствие каждому каналу определенное значение скорости, и после этого интересующий нас спектр представляет собой зависимость интенсивности сигнала (числа импульсов) от скорости источника (мм/с).

Наиболее важным этапом обработки спектра является его программное разложение на подспектры, соответствующие определенным фазам в образце – локальным конфигурациям изотопа железа. При загрузке файла со спектром в программу для последующей его обработки программа запрашивает начальные (ориентировочные) значения сверхтонких параметров каждого из подспектров, которые будут уточнены в процесс обработки для наилучшего соответствия экспериментальным данным. При этом необходимо задавать также число подспектров, котрое предположительно описывает данный спектр. Кроме того, нужно указывать, какую фазу, магнитную или немагнитную, описывает данный подспектр. В зависимости от этого в подспектр может обладать сверхтонким магнитным расщеплением (или не иметь его). Исходные данные для первого приближения либо известны из литературы для данного типа соединений, либо могут быть приблизительно оценены из внешнего вида спектра.

Так, например, в случае наиболее сложного магнитно-расщепленного спектра (здесь (FeCoZr)63 (Al2 O3 )27 ), состоящего из нескольких подспектров (здесь двух), уточненные программой сверхтонкие параметры образца выводятся на экран, как показано на рисунке 3.1.

CS – изомерный сдвиг, QS – квадрупольное расщепление, H hf – сверхтонкое магнитное поле, Area ratio – вклад подспектра в общую спектральную картину, h1/h3, h2/h3 – соотношение длин линий секстета

Рисунок 3.1 – Полученные программой MOSMOD сверхтонкие параметры образца (FeCoZr)63 (Al2 O3 )37

Численные параметры обработки могут также быть сохранены в отдельный файл с расширением .OTA, который в последствии открывается с помощью программы Блокнот.

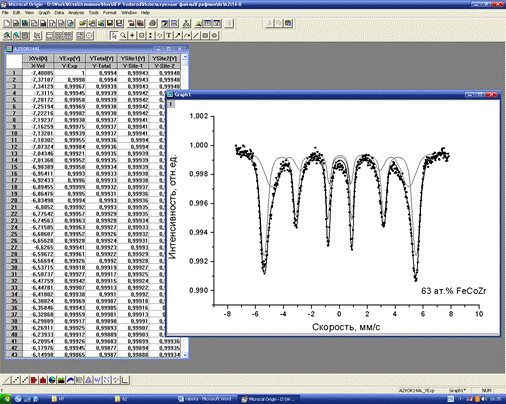

Рисунок 3.2 – Графическая визуализация спектра в программе Origin

Кроме численных данных по запросу пользователя на экран могут быть выведены изображения обработанного спектра и его компонент (подспектров).

Данные, полученные при аппроксимации исследуемого спектра и его разложении на подспектры, вместе с экспериментальными данными могут быть импортированы в программу Origin (см. рис. 3.2) для графической визуализации и последующего сохранения проекта в виде рисунка, который может быть вставлен потом в текстовый документ.

В программе Origin выполняется нормировка полученного спектра на максимальное экспериментальное значение, чтобы выразить интенсивность сигнала в относительных величинах. Кроме того, оптимальным образом подбираются стили графической визуализации данных (стили, толщины, цвета линий и шрифтов). Для лучшего восприятия графической информации спектры образцов различного состава представляются в одном проекте (на одном рисунке один под одним) с использованием нескольких слоев. Это позволяет проследить динамику структуры образцов, отраженной на ЯГР-спектрах, при увеличении состава металлических частиц.

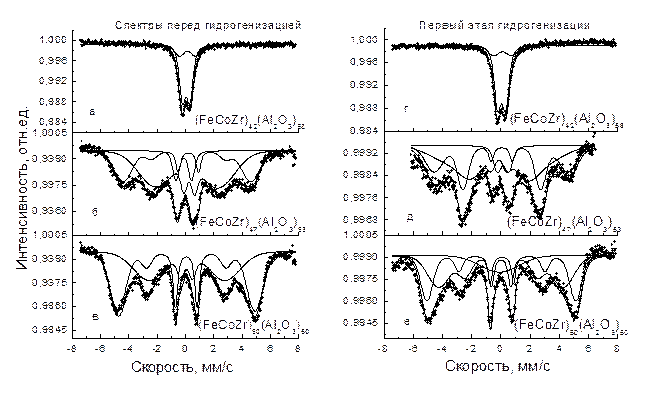

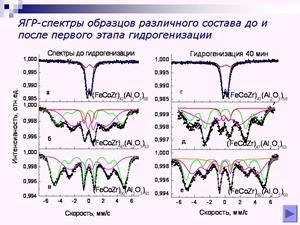

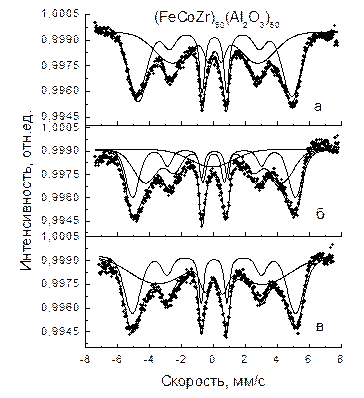

ЯГР-спектры образцов FeCoZr-Al2 O3 различного состава до и после первого этап гидрогенизации (40 мин) представлены на рисунке 3.3.

а, б, в – спектры образцов до гидрогенизации, г, д, е – спектры образцов после первого этапа гидрогенизации (40 минут)

Рисунок 3.3 - ЯГР-спектры образцов различного состава

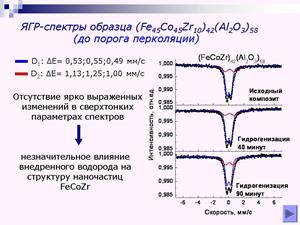

Как следует из рисунка (рис. 3.3 а, г), спектры исходного и гидрогенизированного образцов (FeCoZr)42 (Al2 O3 )58 до порога перколяции описываются двумя немагнитными дублетами D1 и D2 с различными значениями изомерного сдвига δ и квадрупольного расщепления ∆Е. Основываясь на значениях ∆Е, можно предположить, что данные дублеты могут соответствовать суперпарамагнитным наночастицам FeCoZr с различным средним размером. В этом случае дублету D1 с большим ∆Е соответствуют более мелкие частицы, а дублету D2 - более крупные. Объясняется это тем, что в случае более мелких частиц в ближайшем окружении ионов железа в решетке FeCoZr возможно формирование более искаженного электрического поля.

Следует отметить, что параметры (см. табл. 3.1, 3.2, 3.3), характеризующие указанные дублеты, варьировались в некоторых пределах для исходного образца и на разных этапах его водородной обработки (D1 : δ=0,12-0,14 мм/с, ∆Е=1,00-1,25 мм/с; D2 : δ=0,05-0,06 мм/с, ∆Е=0,49-0,55 мм/с).

Таблица 3.1 – Значения сверхтонких параметров спектров композитов до гидрогенизации

Содержание FeCoZr,

ат. %

Подспектр

Изомерный сдвиг δ, мм/с

Квадрупольное расщепление ΔЕ, мм/с

Магнитное поле Нэфф , Тл

Относительный вклад, %

~ 42

дублет D1

0,14±0,02

1,13±0,18

23

дублет D2

0,05±0,01

0,53±0,01

77

~ 47

дублет D1

0,12±0,02

1,11±0,02

9

секстет S1

0,16±0,01

-0,05±0,01

28,1±0,1

33

секстет S2

0,18±0,01

-0,08±0,01

14,4±0,4

58

~ 50

секстет S1

­0,06±0,01

0

31,1±0,1

42

секстет S2

0,07±0,01

0,02±0,01

26,2±0,8

58

~ 63

секстет S1

0,03±0,01

0

33,8±0,03

64

секстет S2

0,05±0,01

0

30,4±0,5

36

Незначительное увеличение квадрупольного расщепления дублета D1 после первого этапа гидрогенизации (с 1,13 до 1,25 мм/с – изменение укладывается в пределы погрешности) могло бы свидетельствовать об уменьшении размеров частиц – их дроблении в процессе водородной обработки (см. рис. 3.3 а, г). Однако снижение ∆Е этого же подспектра после второго этапа гидрогенизации (с 1,25 до 1,00 мм/с) соответствует росту размеров частиц, по-видимому связанному с отжигом, сопутствующим обработке в водородной плазме. Отсутствие ярко выраженных изменений в сверхтонких параметрах спектров образца с концентрацией частиц FeCoZr ~ 42 ат.% при его постепенной гидрогенизации свидетельствует о незначительности влияния внедрения водорода на его структуру.

Результаты обработки спектров образца (FeCoZr)47 (Al2 O3 )53 (перколяционный состав) показаны на рис. 3.3 б, д. Спектры исходного и гидрогенизированного образцов могут интерпретироваться с помощью трёх подспектров (см. табл. 3.1, 3.2, 3.3): дублета D и двух магнитных секстетов S1 (Hэфф = 28,1 Тл) и S2 (Hэфф = 14,4 Тл). Наличие дублета D с квадрупольным расщеплением ∆Е = 1,11±0,02 мм/с, близким к соответствующему параметру дублета D1 (∆Е=1,13 мм/с), говорит о том, что в образце (FeCoZr)47 (Al2 O3 )53 некоторое количество наночастиц (9 %) по прежнему проявляет суперпарамагнитные свойства. После каждого этапа гидрогенизации наблюдалось увеличение значений сверхтонких магнитных полей для обоих секстетов (до ~ 9 Тл для секстета S2 после двух стадий водородной обработки).

Таблица 3.2 – Значения сверхтонких параметров спектров композитов после первого этапа гидрогенизации (40 минут)

Содержание FeCoZr,

ат. %

Подспектр

Изомерный сдвиг δ, мм/с

Квадрупольное расщепление ΔЕ, мм/с

Магнитное поле Нэфф , Тл

Относительный вклад, %

~ 42

дублет D1

0,12±0,02

1,25±0,18

22

дублет D2

0,06±0,01

0,55±0,01

78

~ 47

дублет D1

0,15±0,2

0,76±0,02

9

секстет S1

0,04±0,1

-0,02±0,01

28,5±0,1

41

секстет S2

-0,2±0,1

-0,07±0,01

19,9±0,4

50

~ 50

синглет С

­0,10±0,1

13

секстет S2

0,05±0,1

­0

31,7±0,1

37

секстет S2

0

0

26,5±0,8

50

~ 63

секстет S1

0,03±0,1

0

34,2±0,03

74

секстет S2

0

0

30,3±0,5

26

Следует отметить, что с физической точки зрения увеличение Нэфф свидетельствует о снижении влияния суперпарамагнитной релаксации при комнатной температуре на ЯГР-спектры. В этой связи подобные изменения обусловлены процессом отжига, сопутствующим гидрогенизации, при котором происходит укрупнение и упорядочение металлических нанокластеров. Следует также отметить, что в процессе гидрогенизации значительно снизилась величина квадрупольного расщепления ∆Е дублета D (1,11; 0,76; 0,69 мм/с до гидрогенизации, после первого и второго этапов, соответственно). Следовательно, при водородной обработке происходит также укрупнение частиц, находящихся в суперпарамагнитном состоянии в образце (FeCoZr)47 (Al2 O3 )53 .

Дальнейшее увеличение концентрации частиц FeCoZr до ~ 50 ат.% в исходном нанокомпозите приводит к полному исчезновению немагнитных подспектров на соответствующем ЯГР-спектре. Результаты его обработки представлены на рис. 3.3 в. Спектр может быть описан двумя секстетами S1 (Hэфф =31,1 Тл) и S2 (Hэфф =26,2 Тл). С увеличением концентрации частиц FeCoZr относительный вклад секстета с большим значением магнитного поля увеличился (с 33 % до 42 %). С ростом концентрации FeCoZr происходит также увеличение магнитного поля для каждой компоненты (см. табл. 3.1). Это может свидетельствовать об агломерации металлических наночастиц.

а – спектр образца до гидрогенизации, б – спектр образца после первого этапа гидрогенизации, в – спектр образца после второго этапа гидрогенизации

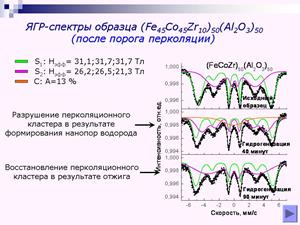

Рисунок 3.4 - ЯГР-спектры образца (FeCoZr)50 (Al2 O3 )50

Анализ ЯГР-спектров показал, что именно при данном составе нанокомпозитов (непосредственно за порогом перколяции) влияние гидрогенизации на структуру образцов было наиболее существенным. Соответствующие спектры, полученные на различных этапах гидрогенизации, показаны на рис. 3.4. После первого этапа водородной обработки он может быть описан с помощью трех составляющих: синглета С и двух секстетов S1 и S2 . Значения магнитных полей S1 и S2 после каждого этапа гидрогенизации и для исходного спектра близки. Следует отметить появление дополнительного синглета С, который не наблюдался до гидрогенизации и вклад которого в общую спектральную картину составляет порядка 13 %.

Исходя из изменения вкладов магнитных секстетов, образование синглета С происходит за счет уменьшения вклада магнитных фаз S1 и S2 . Следует предположить, что указанный синглет описывает малые (суперпарамагнитные) частицы FeCoZr, которые могут образовываться в процессе водородной обработки при дроблении крупных агломераций FeCoZr. Подобный процесс может быть обусловлен формированием нанопор водорода в токопроводящем перколяционном кластере. После второго этапа гидрогенизации этот дополнительный подспектр на ЯГР-спектре исчезает. Одновременно наблюдается увеличение доли магнитных секстетов. Такие изменения могут быть связаны с конкурирующим процессом отжига, сопутствующим водородной обработке.

Таблица 3.3 – Значения сверхтонких параметров спектров композитов после второго этапа гидрогенизации (40+50 минут)

Содержание FeCoZr,

ат. %

Подспектр

Изомерный сдвиг δ, мм/с

Квадрупольное расщепление ΔЕ, мм/с

Магнитное поле Нэфф , Тл

Относительный вклад, %

~ 42

дублет D1

0,11±0,02

1,00±0,18

33

дублет D2

0,05±0,01

0,49±0,01

67

~ 47

дублет D1

0,21±0,02

0,69±0,02

7,5

секстет S1

0,06±0,01

0

29,3±0,1

41,5

секстет S2

0,20±0,01

0,14±0,01

23,3±0,4

52

~ 50

секстет S1

­0,04±0,01

0

31,7±0,1

46

секстет S2

0

0

21,3±0,8

54

~ 63

секстет S1

0,03±0,01

0

34,1±0,03

68

секстет S2

0,02±0,01

0

31,0±0,5

32

Следует отметить, что в образца (FeCoZr)50 (Al2 O3 )50 не наблюдается увеличения Hэфф (см. таблицы 3.1, 3.2, 3.3) после гидрогенизации. А так как увеличение сверхтонких магнитных полей, наблюдавшееся, например, при гидрогенизации образца (FeCoZr)47 (Al2 O3 )53 , можно объяснить действием на композиты отжига, сопутствующего водородной обработке, то данное явление может быть связано с тем, что водород препятствует магнитному упорядочению металлических гранул в структуре образца (FeCoZr)50 (Al2 O3 )50 при его гидрогенизации.

Исследования образца (FeCoZr)63 (Al2 O3 )47 показали, что гидрогенизация не влияет на значения сверхтонких параметров его спектров (см. табл. 3.1, 3.2, 3.3), а также их качественный и количественный состав.

Таким образом, структурные исследования методом ЯГР-спектроскопии свидетельствуют о том, что водородная обработка оказывает воздействие только на структуру композитов, по составу близких к порогу перколяции.

Глава 4 Обсуждение результатов

Анализируя данные, полученные в результате обработки ЯГР-спектров образцов FeCоZr-Al2 O3 различного состава, следует обратить внимание на некоторые важные особенности данных спектров.

Методом ЯГР-спектроскопии в нанокомпозитах FeCоZr-Al2 O3 вблизи порога перколяции (~ 47-50 ат.%) установлено увеличение в результате гидрогенизации (40 и 90 минут) значений сверхтонких магнитных полей на ядрах железа, характеризующих локальные конфигурации железа в наночастицах FeCoZr. Подобное поведение может быть обусловлено процессом отжига, сопутствующим гидрогенизации. Наблюдаемое на спектре образца (FeCoZr)50 (Al2 O3 )50 появление синглетной линии после гидрогенизации 40 минут указывает на дробление перколяционной сетки проводящих нанокластеров.

Тем же методом не было зарегистрировано существенных изменений сверхтонких параметров спектров образцов, содержащих 42 и 63 ат.% FeCoZr.

Таким образом, можно сделать следующие выводы:

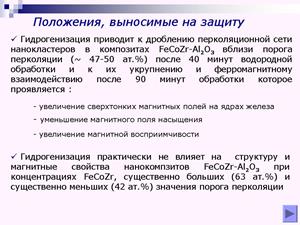

1. Методом ЯГР-спектроскопии установлено, что гидрогенизация практически не влияет на структуру и магнитные свойства композита FeCоZr-Al2 O3 при концентрациях FeCoZr, существенно меньших (~ 42 ат.%) и существенно больших (~ 63 ат.%) значения порога перколяции.

2. Гидрогенизация оказывает существенное влияние на структуру и свойства нанокомпозитов FeCоZr-Al2 O3 вблизи порога перколяции (~ 47-50 ат.%). По результатам исследований, на образцы оказывают воздействие два конкурирующих процесса: отжиг, приводящий к агломерации наночастиц FeCoZr, и внедрение водорода, приводящее к формированию в них водородных нанопор.

Заключение

В данной работе было проанализировано влияние гидрогенизации на структуру и сверхтонкие магнитные свойства нанокомпозита FeCоZr-Al2 O3 , как представителя обширного класса нанокомпозиционных материалов металл-диэлектрик.

С точки зрения практического применения наибольшее значение имеет перколяционная ((FeCоZr)47 (Al2 O3 )53 ) и близкие к ней конфигурации данного композита. Это связано с максимальными значениями туннельного и гигантского магнитосопротивления (МС), отмеченными в при таких концентрациях металлических частиц. Проявление максимума МС обуславливает применение композитов данного состава для создания магнитных сенсоров.

Достижение перколяционной конфигурации в процессе синтеза представляет определенные сложности. Контролируемое внедрение примеси можно использовать в качестве средства варьирования порога перколяции и необходимого изменения свойств композита. В связи с этим показанная принципиальная возможность влияния с помощью гидрогенизации (внедрения водорода) на структуру композита вблизи порога перколяции (агломерация частиц, формирование водородных нанопор) представляет практическую значимость для технологии изготовления магнитных сенсоров функционирующих на эффекте туннельного и гигантского МС.

Применение компьютерных программ существенно упрощает процесс обработки, визуализации и анализа экспериментальных данных. Так программа MOSMOD позволила оптимальным образом аппроксимировать изучаемые спектры и подобрать их сверхтонкие параметры. Использование программы Origin способствовало графическому представлению результатов исследования и существенному облегчению их сравнительного анализа. Таким образом, совместное использование указанных программ позволяет упростить исследование структуры и свойств композитов с помощью ЯГР-спектроскопии.

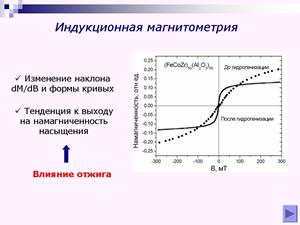

Для более детального дальнейшего анализа интересующих магнитных свойств нанокомпозита FeCоZr-Al2 O3 неоюходимо измерение магнито-полевых и магнито-транспортных характеристик исследуемых образцов.

Список литературы к реферату

1. Sekino, T. Mechanical and magnetic properties of nickel dispersed alumina-based nanocomposite / T. Sekino, T. Nakajima, K. Niihara // Mater. Lett. – 1996. – Vol. 29. - P. 165-169.

2. Kalinin, Yu.E. Electric properties of amorphous (Co45 Fe45 Zr10 )x (Al2 O3 )1-x nanocomposites / Yu.E. Kalinin, A.N. Remizov, A.V. Sitnikov // Phys. Sol. State. – 2004. –. 46. – P. 2146-2152.

3. Niihara, K. New design concept of structural ceramics: ceramic nanocomposites: composities / K. Niihara // J. Ceram. Soc. Jpn. – 1991. – Vol. 99. – P. 974-982.

4. Li, W. High-frequency resistivity of soft magnetic granular films / W. Li, Yu. Sun, C.R. Sullivan // IEEE Trans. Magn. – 2005. – Vol. 41. – P. 3283-3285.

5. Honda, S. Tunneling giant magnetoresistance in Fe-SiO2 multilayered and alloyed films / S. Honda // J. Magn. Magn. Mater. – 1997. – Vol. 165. – P. 153-156.

6. Magnetorefractive effect in granular films with tunneling magnetoresistance / I.V. Bykov [et al.] // Phys. Solid State. – 2000. – Vol. 42. – P. 498-502.

7. Magnitooptical study of granular silicon oxide films with embedded CoNbTa ferromagnetic particles / A.V. Kimel’ [et al.] // Phys. Solid State. – 2003. – Vol. 45. – P. 283-286.

8. Properties and prospectives of granular ferronanomagnetics’ application in the UHF field / N.E. Kazantseva [et al.] // Fiz. Khim. Obrab. Mater. – 2002. – Vol. 1. – P. 5-7.

9. Resistive and magnetoresistive properties of granular amorphous CoFeB-SiO[n] composites / O.V. Stognei [et al.] // Phys. Met. Metallogr. – 2001. – Vol. 91. – P. 21-28.

10. Tuning of magnetic properties and structure of granular FeCoZr - Al2 O3 nanocomposites by oxygen incorporation / A. Saad [et al.] // J. Alloys Compd. – 2008. doi:10.1016 / j.jallcom.2008.03.120.

11. Žák, T. CONFIT: Mössbauer spectra fitting program / T. Žák, Y. Jirásková // Surf. Interface Anal. – 2006. – Vol. 38. – P. 710–714.

12. Поликарпов, В.М. Современные методы компьютерной обработки экспериментальных данных: учебное пособие / В.М. Поликарпов, И.В Ушаков, Ю.М. Головин. – Тамбов: Изд-во Тамб. гос. техн. ун-та, 2006. – 84 с.

Предметный указатель к реферату


MOSMOD, 5, 7, 10, 12, 14, 15, 23

Origin, 5, 12, 13, 14, 16, 23, 27

водородная обработка, 17, 18, 20, 21

гидрогенизация, 6, 9, 14, 17, 18, 19, 20, 21, 22, 23

дублет, 17, 18, 19, 21

изомерный сдвиг, 3, 10, 11, 15, 17, 18, 19, 21

квадрупольное расщепление, 3, 10, 11, 15, 17, 18, 19, 21

композит, 6, 8, 9, 18, 19, 21, 22, 23

локальная конфигурация, 15, 22

магнитный сенсор, 23

нанокомпозит, 4, 5, 14, 19, 20, 22, 23

нанокомпозиционный материал, 4, 5, 6, 22

отжиг, 6, 18, 19, 21, 22

порог перколяции, 6, 17, 20, 21, 22, 23

сверхтонкое магнитное поле, 3, 7, 15, 18, 21, 22

секстет, 11, 12, 15, 18, 19, 20, 21

сенсор магнитного поля, 4

синглет, 19, 20

суперпарамагнитное состояние, 17, 18, 19, 20

функция Гаусса, 10, 12, 14

функция Лоренца, 7, 10, 12, 14

эффект Мёссбауэра, 4

ЯГР-спектр, 7, 10, 11, 12, 15, 16, 17, 18, 19, 20, 21, 22, 23

ЯГР-спектроскопия, 3, 4, 5, 7, 10, 14, 21, 22, 23


Интернет-ресурсы в предметной области

http://www.google.com

Наиболее известная поисковая система Google. Позволяет производить простой поиск по ключевым словам, возможен вариант расширенного поиска по группам (среди книг, музыкальных файлов или видеофайлов, новостей и т.д.), особым признакам (определение, тип файла) и т.д.

http://www.vak.org.by

Официальный сайт Высшей Аттестационной Комиссии (ВАК) Республики Беларусь. Содержит нормативно-правовую информацию о научно-исследовательской деятельности, информацию о требованиях к диссертационным работам и присуждении ученых степеней и званий, краткие паспорта специальностей и программы-минимумы кандидатских экзаменов по специальностям. Кроме того, представлены доступные для скачивания файлы нормативных документов и шаблоны регистрационных форм.

http://www.sciencedirect.com

Официальный сайт издательства Elsevier. Содержит базу и поисковую систему по названиям и оглавлениям научных журналов этого издательства. Поиск информации может осуществляться как по ключевым словам, так и по названию статьи, номеру и названию журнала, по фамилиям авторов и т.п. Для организаций, подписанных на издания Elsevier, предоставлен доступ к полным текстам статей, для обычных посетителей – только к рефератам. Кроме того, содержится также информация для авторов об оформлении статей.

http://journals.aip.org

Сайт содержит статьи в таких международных журналах, как Applied Physics Letters, Journal of Applied Physics, Applied Physics Reviews и др. Обладает удобной поисковой системой.

http://www.scirus.com

Удобная наиболее полная поисковая система научных материалов, использующая информацию более чем с 450 миллионов научных Web-страниц (не только журнальных статей, но и других научных страниц, патентов, научных конференций и т.п.). Ищет глубже других поисковых систем, показывая таким образом нужную информацию.

http://www.arxiv.org

Прерпинт-архив статей из различных областей наук, таких как физика, математика, биология, статистика и пр. При этом статьи находятся в свободном доступе. Финансирование и поддержка Корнельского Университета.

http://www.originlab.com

Официальный сайт разработчика программного пакета Origin – фирмы OriginLab Corporation.

http://nanoschool.jinr.ru

Сайт Высших курсов стран СНГ для молодых ученых, аспирантов и студентов старших курсов по современным методам исследования наносистем и материалов (СИН-нано). Содержит большое количество презентаций докладов представителей Российского научного центра «Курчатовский институт», Института кристаллографии РАН и др., прочитанных на Высших курсах по тематике применения синхротронных и нейтронных методов для исследования наноматериалов. Кроме того, содержит информацию организационного характера.

http:// rusnano.com

Официальный сайт Российской корпорации нанотехнологий (РОСНАНО). Содержит информацию о проводимой деятельности, мероприятиях, финансируемых проектах корпорации в области нанотехнологий. Кроме того, представлена обзорная информация о развитии натехнологий в РФ и в мире.

http://nanometer.ru

Сайт российского нанотехнологочиеского сообщества. Содержит библиотеку и архив статей в области физики нанотехнологий. Кроме того, здесь постоянно публикуются новости, связанные с развитием данной области.

http://www.lib.org.by

Сайт Белорусской научной Библиотеки. Содержит множество доступных в электронном варианте книг по различным областям естествознания.

Действующий личный сайт в WWW

http://www.julia-nechaj.narod.ru

Граф научных интересов

Магистрантки физического факультета Касюк Ю.В.

Специальность «физика»

Смежные специальности

01.04.10 – Физика полупроводников

1. Физические основы получения и модификации полупроводниковых материалов.

2. Свойства полупроводников (электрические, оптические, магнитные, тепловые, механические и другие), установление их связи с составом и структурой.

3. Методы исследования состава, структуры и свойств полупроводниковых материалов.

4. Методы модификации состава, структуры и свойств полупроводников внешними воздействиями.

5. Низкоразмерные полупроводниковые системы и квантовые приборные структуры на их основе.

05.27.01 – Твердотельная электроника, радиоэлектронные компоненты микро- и наноэлектроника, приборы на квантовых эффектах, физ.-мат.

1. Теоретическое моделирование и экспериментальное исследование атомно-структурных, электронных, оптических, акустических и магнитных свойств твердотельных структур из сверхпроводников, проводников, полупроводников и диэлектриков с точки зрения их применимости в приборах и системах обработки и защиты информации.

квантовых эффектах.

Основная

специальность

01.04.07 –

Физика конденсированного состояния

1. Наноструктурные материалы.

2. Методы получения и модификации материалов (конденсированных систем).

3. Физические свойства конденсированного состояния (механические, тепловые, электромагнитные и др.), установление их связи с химическим составом и структурой, в том числе при внешних воздействиях.

4. Технические и технологические приложения результатов исследований физики конденсированного состояния.

Сопутствующие

специальности

01.04.17 – химическая физика, в том числе физика горения и взрыва

1. Методы получения и свойства наноматериалов:

- методы получения наноматериалов;

- методы диагностики наноматериалов и определения их свойств;

- свойства металлических, керамических и полимерных материалов с наночастицами;

- механизмы формирования и модификации структуры наноматериалов

01.04.04 – физическая электроника

1. Наноэлектроника: теоретические и экспериментальные исследования квантово-размерных эффектов. Физико-математическое моделирование закономерностей переноса зарядов в наноразмерных структурах. Разработка физических принципов функционирования приборов наноэлектроники.

Презентация магистерской диссертации

Презентацию магистерской диссертации, выполненную в пакете Microsoft Office PowerPoint , можно просмотреть, перейдя по ссылке http://www.julia-nechaj.narod.ru/presentation.ppt, а также ее слайды содержатся в приложении .

Список литературы к выпускной работе

1. Экслер, А. Microsoft Office 2003. Самый полный и понятный самоучитель / А. Экслер. – Москва : НТ Пресс, 2008. – 400 с., ил.

2. Бондаренко, С. Microsoft Office Word 2003 в теории и на практике / С. Бондаренко, М. Бондаренко – Минск : Новое знание, 2004. – 336 с., ил.

3. Мармел, Э. Microsoft Office Word 2003. Наглядный самоучитель / Э. Мармел; пер. с англ. А.Э. Санаевой. – Москва : НТ Пресс, 2007. – 320 с.

4. Кинкоф, Ш.В. Microsoft Office Excel 2003. Наглядное руководство / Ш.В. Кинкоф; пер. с англ. Н.В. Золотова. – Москва : НТ Пресс, 2007. – 416 с.

5. Кауфельд, Дж. Microsoft Office Access 2003 для «чайников» / Дж. Кауфельд; пер. с англ. – Москва, Санкт- Петербург, Киев : Диалектика, 2007. – 320 с.

6. Спека, М.В. Microsoft PowerPoint 2003 : самоучитель / М.В. Спека. - Москва, Санкт- Петербург, Киев : Диалектика, 2004. – 368 с. ил.

8. Шафрин, Ю.А. Информационные технологии: учеб. пособие: в 2 ч / Ю.А.Шафрин. – М.: Лаборатория Базовых Знаний, 2003. – Ч.1: Основы информатики и ИТ – 316 с., ил.

9. Шафрин Ю.А. Информационные технологии: учеб. пособие: В 2 ч / Ю.А.Шафрин. – М.: Лаборатория Базовых Знаний, 2003. – Ч.1: Офисная технология и ИТ – 336 с., ил.

10. Аленова, Н. Учебник по Html (хтмл) для чайников / Н. Аленова // Постройка.ру [Электронный ресурс]. – 2001-2007. – Режим доступа : http://www.postroika.ru/html. - Дата доступа : 22.12.2008.

Приложение

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Реферат: «Применение иТ в исследовании свойств нанокомпозиционных материалов»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222430)
Комментарии (3004)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
