Учебное пособие: Структура и правила оформления

Название: Структура и правила оформления
Раздел: Остальные рефераты
Тип: учебное пособие Добавлен 07:40:40 09 сентября 2011 Похожие работы
Просмотров: 234 Комментариев: 6 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

ДИПЛОМНЫЙ ПРОЕКТ ПО ОДД.

СТРУКТУРА И ПРАВИЛА ОФОРМЛЕНИЯ

Методические указания

к выполнению дипломного проекта

Министерство образования Российской Федерации

Сибирская государственная автомобильно-дорожная академия (СибАДИ)

Кафедра автомобилей и безопасности движения

ДИПЛОМНЫЙ ПРОЕКТ ПО ОДД.

СТРУКТУРА И ПРАВИЛА ОФОРМЛЕНИЯ

Методические указания

к выполнению дипломного проекта

Составители С.С. Капралов, Е.В. Парсаев

Омск

Издательство СибАДИ

2002


УДК 629.114.6

ББК 39.375

Рецензент канд. техн. наук, доц. А.П. Ёлгин

Работа одобрена методической комиссией факультета «Автомобильный транспорт» в качестве методических указаний к выполнению дипломного проекта (без конструкторской части) для студентов специальности 240400 – организация дорожного движения.

Дипломный проект по ОДД. Структура и правила оформления: Методические указания к выполнению дипломного проекта/ Сост.: С.С.Капралов, Е.В.Парсаев. – Омск: Изд-во СибАДИ, 2002. – 31 с.

Рассмотрены структура и правила оформления текстовых и графических документов дипломного проекта (без конструкторской части), принятых на кафедре «Автомобили и безопасность движения».

Библиогр.: 28 назв. Прил. 4.

Ó Издательство СибАДИ, 2002

Содержание

1.

Общие положения . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .

4

2.

Структура дипломного проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

3.

Правила оформления текстовых документов дипломного проекта . . .

6

4.

Правила оформления графических документов дипломного

проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

5.

Порядок контроля и утверждения дипломного проекта . . . . . . . . . . . .

16

Список рекомендуемой литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

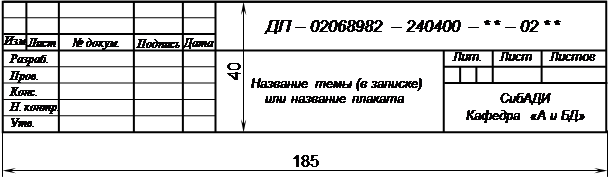

Приложение 1. Основная надпись для текстовых и прочих

документов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

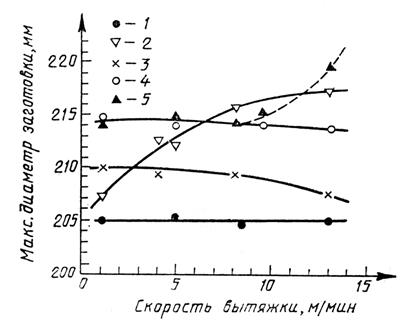

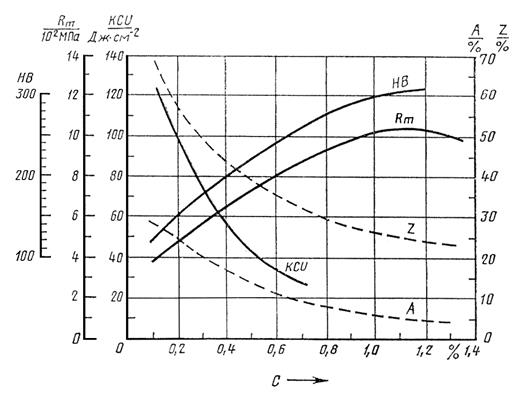

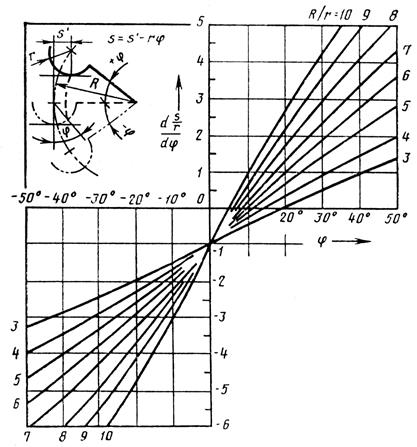

Приложение 2. Образцы оформления диаграмм . . . . . . . . . . . . . . . . . . . .

21

Приложение 3. Образец оформления списка использованных

источников . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23

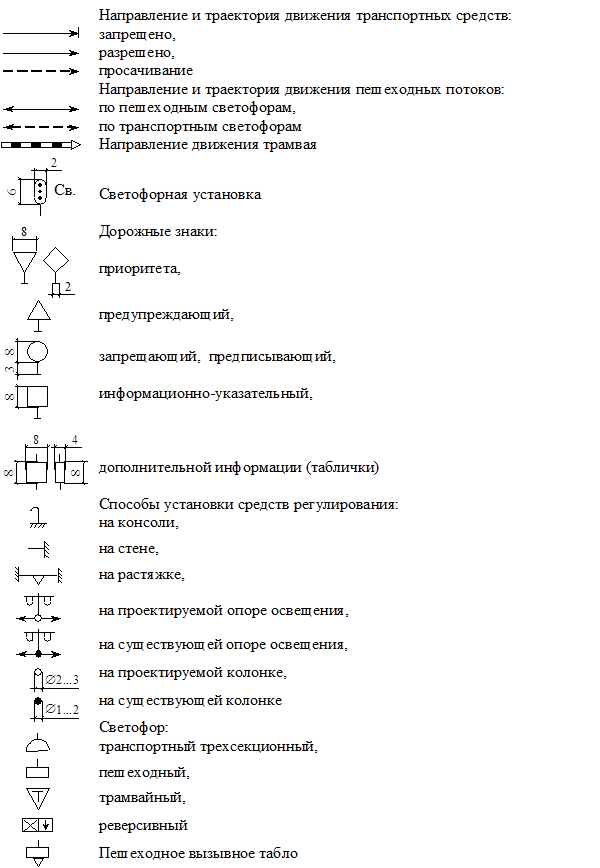

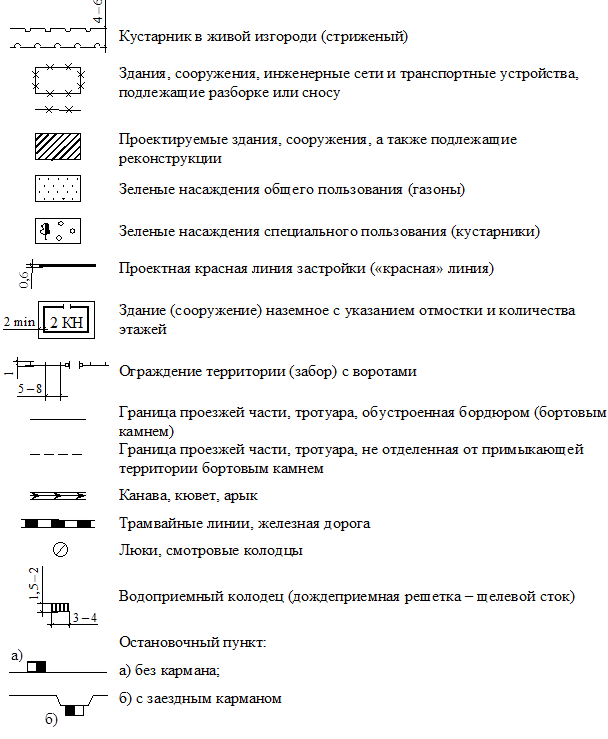

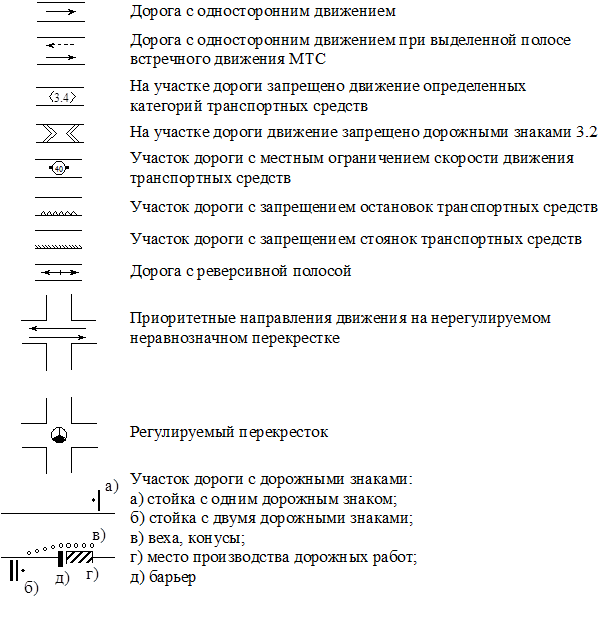

Приложение 4. Условные обозначения и изображения . . . . . . . . . . . . . . .

26

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Дипломные проекты (работы) являются учебными документами, выполненными студентами по учебному плану на завершающем этапе обучения в учебном заведении.

1.2. Дипломный проект – комплексная, самостоятельная работа студента, главной целью и содержанием которой являются проектирование изделия или его составных частей, разработка технологических процессов, решение организационно-управленческих, экономических вопросов производства, проектирование или реконструкция предприятий, защита окружающей среды и охрана труда.

1.3. Дипломная работа – комплексная, самостоятельная работа студента, главной целью и содержанием которой являются всесторонний анализ или научные исследования по одному из новых вопросов теоретического или практического характера по профилю специальности /26/.

1.4. Темы дипломных проектов (работ) разрабатываются выпускающими кафедрами. Студентам предоставляется право выбора темы дипломного проекта (работы). Студент может предложить для дипломного проекта (работы) свою тему с необходимым обоснованием целесообразности ее разработки. Темы дипломных проектов (работ) и руководители утверждаются приказом ректора не позднее чем за одну неделю до начала дипломного проектирования /22/.

1.5. Допускается выполнение и защита дипломных (курсовых) проектов в электронном виде /28/.

2. СТРУКТУРА ДИПЛОМНОГО ПРОЕКТА

2.1. Дипломный проект должен включать в себя пояснительную записку объемом 90 – 150 страниц формата А4 и графические материалы объемом 8 – 12 листов формата А1 /22/.

Пояснительная записка дипломного проекта в общем случае должна содержать:

1) титульный лист;

2) письмо-заявку с производства (при наличии);

3) задание на дипломный проект;

4) реферат (при необходимости);

5) содержание;

6) перечень сокращений, условных обозначений, символов, единиц и терминов (при необходимости);

7) введение;

8) основную часть;

9) охрану труда и окружающей среды;

10) экономическую часть;

11) заключение;

12) список использованных источников;

13) приложения (при необходимости).

В пояснительную записку, перед титульным листом, вкладываются сопровождающие документы:

1) рецензия на дипломный проект;

2) отзыв руководителя.

2.2. Задание на дипломный проект составляется руководителем (главным консультантом) и выдается студенту для утверждения заведующим кафедрой.

2.3. Во введении необходимо отразить тему и цель дипломного проекта, его структурную схему, применяемые методы проектирования по основным этапам.

2.4. Основная часть должна содержать разработку инженерного решения выбранной проблемы в области организации дорожного движения. В основную часть включается конструкторская или исследовательская часть.

2.5. Раздел «Охрана труда и защита окружающей среды» должен содержать описание основных мероприятий и требований по охране труда и окружающей среды по всему проекту и более подробную проработку какого-либо частного решения. Методику и объем этого раздела необходимо согласовать с консультантом по разделу.

2.6. В экономической части проекта необходимо выполнить экономические расчеты по принятым в проекте решениям. Методика и объем данного раздела должны быть согласованы с консультантом по разделу и главным консультантом.

2.7. В заключении по дипломному проекту необходимо сформулировать выводы по всем разделам проекта, перечислить решенные в проекте задачи и охарактеризовать вопросы, подлежащие дальнейшей проработке для успешного внедрения результатов проекта.

2.8. Литература, используемая при выполнении проекта, оформляется в виде пронумерованного списка с библиографическими данными каждого источника. Список оформляется в соответствии с ГОСТ 7.1 /12/ в алфавитном, систематическом или хронологическом (в порядке упоминания в тексте) расположении.

2.9. Дипломный проект представляется на защиту пояснительной запиской и графическими материалами, состоящими из чертежей по конструкторской части и плакатов, на которые выносится наиболее информативная часть пояснительной записки . Графические материалы дипломного проекта в общем случае обязательно должны содержать экономические расчеты и показатели.

2.10. При наличии в дипломном проекте конструкторской части оформление пояснительной записки и графических материалов выполняется в соответствии с установленными требованиями /23/.

2.11. Распределение объема и содержание конкретного дипломного проекта определяются в задании на проект и уточняются главным консультантом проекта при согласовании с заведующим кафедрой в ходе проверок выполнения дипломного проекта.

3. ПРАВИЛА ОФОРМЛЕНИЯ ТЕКСТОВЫХ ДОКУМЕНТОВ

ДИПЛОМНОГО ПРОЕКТА

3.1. Общие требования к оформлению текста

3.1.1. Текстовые документы проекта должны быть сброшюрованы в папку формата А4 по ГОСТ 2.301 /21/ или потребительского формата, близкого к формату А4.

3.1.2. Титульный лист, задание на проект и отзыв руководителя оформляются по установленному образцу, выдаваемому кафедрой.

3.1.3. Перенос слов на титульном листе, в заголовках структурных элементов проекта и разделов основной части не разрешается.

3.1.4. Наименования структурных элементов дипломного проекта «РЕФЕРАТ», «СОДЕРЖАНИЕ», «ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СИМВОЛОВ, ЕДИНИЦ И ТЕРМИНОВ», «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ» служат заголовками структурных элементов дипломного проекта и не нумеруются.

3.1.5. Заголовки структурных элементов дипломного проекта и разделов основной части следует располагать в середине строки без точки в конце и печатать прописными буквами, не подчеркивая.

3.1.6. Заголовки подразделов и пунктов следует начинать с абзацного отступа и печатать с прописной буквы вразрядку, не подчеркивая, без точки в конце. Абзацный отступ должен составлять 12 – 15 мм.

3.1.7. Расстояние между заголовками структурных элементов проекта, разделов основной части, подразделов и текстом должно быть не менее чем 1,5 интервала (или 15 мм). Каждый раздел начинается с новой страницы с отступлением названия от верхней кромки листа на 30 – 35 мм.

3.1.8. Текст следует оформлять с соблюдением следующих размеров полей: левое – 30 мм, правое – 10 мм, верхнее – 15 мм, нижнее – 20 мм.

3.1.9. Текст должен быть написан аккуратным и разборчивым почерком от руки чернилами (пастой) одного цвета (черного, синего, фиолетового) на одной стороне листа белой писчей нелинованной бумаги формата А4 (210´297 мм) по ГОСТ 2.301 /21/ или отпечатан машинописным способом или распечатан с ЭВМ через полтора межстрочных интервала (или при расстоянии между основаниями строк 8 мм, шрифт Times New Roman, размер 14 пт). Допускается применение отдельных листов формата А3 (297´420 мм) по ГОСТ 2.301 /21/.

3.1.10. Вписывать в отпечатанный на машинке текст отдельные слова, формулы, условные обозначения допускается только черными чернилами (пастой) или черной тушью. При этом плотность вписанного текста должна быть приближенной к плотности основного текста.

3.1.11. Опечатки, описки и графические неточности, обнаруженные в процессе выполнения текстовых документов, допускается исправлять закрашиванием белой пастой («штрихом») и нанесением на том же месте исправленного текста (графика). Повреждение листов, помарки и следы не полностью удаленного текста (графика) не допускаются (ГОСТ 2.105 /2/).

3.2. Нумерация

3.2.1. Разделы, подразделы, пункты, подпункты нумеруются арабскими цифрами.

3.2.2. Материал пояснительной записки после структурного элемента «ВВЕДЕНИЕ» разбивается на разделы со сквозной нумерацией. Они должны иметь двойную нумерацию (номер раздела, точка, номер подраздела, точка), например: «2.3.» – третий подраздел второго раздела.

3.2.3. Если раздел или подраздел имеет только один пункт или пункт имеет один подпункт, то нумеровать пункт (подпункт) не следует.

3.2.4. Страницы должны иметь сквозную нумерацию по всему тексту дипломного проекта арабскими цифрами. Номер страницы проставляют в правом верхнем углу без точки в конце.

3.2.5. Титульный лист, письмо-заявку с производства, задание на выполнение проекта и реферат включают в общую нумерацию страниц. Номер страницы на титульном листе не проставляют.

3.2.6. Иллюстрации и таблицы, расположенные на отдельных листах, и распечатки с ЭВМ включают в общую нумерацию страниц дипломного проекта.

Иллюстрации, таблицы и распечатки с ЭВМ на листе формата А3 учитывают как одну страницу.

3.3. Формы основной надписи на листах

Формы основной надписи на листах выполняются согласно ГОСТ 2.104 /1/. Допускается оформление основной надписи с помощью резинового клише. Пример заполнения основной надписи формы 2 (высотой 40 мм) – по справочному приложению 1 настоящих методических указаний. Основная надпись формы 2 с рамкой выполняется только на первом листе «СОДЕРЖАНИЕ» пояснительной записки. Расстояние от текста до рамки – слева и справа по 3 мм, сверху и снизу по 10 мм. Основную надпись формы 2а (высотой 15 мм) с рамкой на последующих листах пояснительной записки допускается не выполнять.

3.4. Иллюстрации

3.4.1. Иллюстрации (рисунки, схемы, графики, фотографии, чертежи и т.д.) следует располагать в проекте непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. На все иллюстрации должны быть даны ссылки в дипломном проекте.

3.4.2. Чертежи, графики, диаграммы, схемы, помещаемые в проекте, должны соответствовать требованиям государственных стандартов ЕСКД. Оформление координатных осей сеток и характерных точек, выбор масштаба шкал, обозначение величин, нанесение единиц измерения и поясняющих надписей на диаграммах и графиках производить по Р 50-77-88 /27/ (некоторые образцы оформления даны в справочном приложении 2).

3.4.3. Фотоснимки размером меньше формата А4 должны быть наклеены на стандартные листы белой бумаги.

3.4.4. Иллюстрации должны иметь название, которое помещают по центру под иллюстрацией после слова «Рис.». При необходимости после названия иллюстрации помещают поясняющие данные (подрисуночный текст).

3.4.5. Иллюстрации следует нумеровать арабскими цифрами порядковой нумерацией в пределах раздела.

3.4.6. Если нумерация на изображениях раздельная, то сначала поясняют буквенное обозначение первого изображения, затем его цифровое обозначение, далее буквенное обозначение второго изображения и его цифровые обозначения и т.д.

3.4.7. Иллюстрацию следует выполнять на одной странице. Если иллюстрация не умещается на одной странице, можно переносить ее на другие страницы, при этом название иллюстрации помещают на первой странице, поясняющие данные – к каждой странице и перед ними указывают «Рис. , лист :».

3.5. Таблицы

3.5.1. Цифровой материал должен оформляться в виде таблиц.

3.5.2. Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые, или на следующей странице. На все таблицы должны быть ссылки в дипломном проекте.

3.5.3. Таблицы нумеруются последовательно в пределах раздела арабскими цифрами. Номер следует размещать в правом верхнем углу над заголовком таблицы после слова «Таблица», например:

Таблица 1.3

Пропускная способность в прямом направлении одной полосы

нерегулируемого перекрестка, ед./ч

Направление движения

По главной улице

или по направлению с приоритетом

По второстепенной улице

Одностороннее

600

300

Двустороннее

460

230

3.5.4. При переносе части таблицы на другой лист (страницу) слово «Таблица» и ее номер указывают один раз справа над первой частью таблицы, над другими частями пишут слова «Продолжение табл.» и номер.

3.5.5. Каждая таблица должна иметь заголовок, который помещают над таблицей посередине. Он должен быть кратким и полностью отражать содержание таблицы. Заголовок не подчеркивают. При переносе таблицы на другой лист (страницу) заголовок помещают только над ее первой частью.

Заголовки граф таблиц должны начинаться с прописных букв, подзаголовки – со строчных, если они составляют одно предложение с заголовком, и с прописных, если они самостоятельные. В конце заголовков, подзаголовков знаки препинания не ставят. Диагональное деление головки не допускается. Высота строк должна быть не менее 8 мм. Графу «№ п/п» в таблицу включать не следует.

3.5.6. Таблицу размещают таким образом, чтобы ее можно было читать без поворота записки или с поворотом по часовой стрелке. Таблицу с большим количеством граф допускается делить на части и помещать одну часть под другой в пределах одной страницы. Если строки или графы таблицы выходят за формат таблицы, то в первом случае в каждой части таблицы повторяется ее головка, во втором случае боковик.

Если повторяющийся в графе таблицы текст состоит из одного слова, его допускается заменять кавычками; если из двух или более слов, то при первом повторении его заменяют словами «То же», а далее – кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводят, то в ней ставят прочерк.

3.6. Формулы и уравнения

3.6.1. Пояснение значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле. Первую строку пояснения начинают со слова «где» без двоеточия и отступа.

3.6.2. Уравнения и формулы следует выделять из текста в отдельную строку. Выше и ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки. Если уравнение не умещается в одну строку, оно должно быть перенесено после знака равенства ( = ), или после знаков плюс ( + ), минус ( – ), умножения ( ´ ), деления ( : ), или других математических знаков.

3.6.3. Формулы следует нумеровать порядковой нумерацией в пределах раздела арабскими цифрами в круглых скобках в крайнем правом положении на строке. Например,

где TZi – часовая задержка в i -й фазе, авт.·ч/ч; t З i , ti – длительности разрешающего такта и переходного интервала в i -й фазе соответственно, с; T ц – длительность цикла, с; N S – суммарная интенсивность на перекрестке со всех подходов, авт./ч; Ni – интенсивность со всех подходов в i -й фазе, авт./ч.

3.7. Ссылки

3.7.1. Ссылки в текстовых документах на источники информации, иллюстрации, формулы, таблицы – по ГОСТ 7.1 /12/.

3.7.2. Ссылки на источники следует указывать порядковым номером по списку источников, выделенным двумя косыми чертами.

3.7.3. Ссылки на разделы, подразделы, пункты, подпункты, иллюстрации, таблицы, формулы, уравнения, перечисления, приложения следует указывать их порядковым номером, например: «… в разд. 4», «… по п. 3.3.4», «… по формуле (2.1)», «… на рис. 1.3», «… в приложении 6», «… в табл. 3.2».

В повторных ссылках на таблицы и иллюстрации следует указывать сокращенно слово «смотри», например: «см. табл. 1.3».

3.8. Перечень сокращений, условных обозначений, символов, единиц и терминов

Перечень должен располагаться столбцом. Слева в алфавитном порядке приводят сокращения, условные обозначения, символы, единицы и термины, справа – их детальную расшифровку.

Сокращения, не требующие дополнительной расшифровки, могут быть:

1) самостоятельно употребляемые (и др., и пр., и т.п., и т.д., т.е.);

2) при перекрестных ссылках и сопоставлениях (гл., п., подп., разд., рис., с., см., ср., табл., ч.) – применяются только в сочетании с цифрами или буквами, кроме см. и ср.;

3) слова, сокращаемые при числах в цифровой форме (к., млн, млрд, р., тыс., экз.).

3.9. Список использованных источников

Источники располагаются в алфавитном, систематическом порядке или в порядке ссылок в тексте пояснительной записки. Список нумеруется арабскими цифрами с точкой. Образец оформления списка использованных источников дан в приложении 3.

3.10. Приложения

3.10.1. Приложения следует оформлять как продолжение пояснительной записки на ее последующих страницах или в виде отдельной книги, располагая приложения в порядке появления на них ссылок в тексте записки.

3.10.2. Каждое приложение должно начинаться с новой страницы и иметь содержательный заголовок, напечатанный прописными буквами. В правом верхнем углу над заголовком прописными буквами должно быть напечатано слово «ПРИЛОЖЕНИЕ».

Если приложений в работе более одного, их следует нумеровать арабскими цифрами порядковой нумерацией.

3.10.3. Если в качестве приложения в проекте используется документ, имеющий самостоятельное значение и оформляемый согласно требованиям к документу данного вида, его вкладывают в пояснительную записку без изменений в оригинале. На титульном листе документа в правом верхнем углу печатают слово «ПРИЛОЖЕНИЕ» и проставляют его номер, а страницы, на которых размещен документ, включают в общую нумерацию страниц пояснительной записки.

4. ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ ДОКУМЕНТОВ

ДИПЛОМНОГО ПРОЕКТА

4.1. Общие положения

4.1.1. Графические материалы дипломных проектов (графические документы) выполняются от руки на чертежной бумаге карандашом или тушью или с применением графических устройств вывода ЭВМ (плоттер и т.д.).

На графиках, диаграммах, планах допускаются линии различного цвета, цветная штриховка, цветной фон.

4.1.2. Содержание листов графических документов дипломных проектов устанавливается разработчиком проекта по согласованию с консультантами разделов.

4.1.3. Условные обозначения при выполнении дипломного проекта приведены в приложении 4 настоящих методических указаний и соответствуют ГОСТ 21204 /15/, ГОСТ 23545 /17/ (минимальные размеры условных обозначений даны в миллиметрах).

4.1.4. Чертежи, схемы и плакаты дипломного проекта должны быть выполнены на стандартных форматах согласно ГОСТ 2.301 /21/ с основной надписью по ГОСТ 2.104 в правом нижнем углу. На одном листе формата А1 можно располагать несколько графических документов меньших форматов. Кромки листа, оказавшиеся за внешней рамкой формата А1, обрезать не рекомендуется (для удобства закрепления листов при докладе). Образец заполнения основной надписи приведен в справочном приложении 1 настоящих методических указаний.

4.2. Виды графических документов

4.2.1. Согласно методическим указаниям /23/ конструкторская часть дипломного проекта может содержать следующие виды документов: чертежи общего вида; сборочные чертежи; монтажные чертежи; габаритные чертежи; теоретические чертежи; рабочие чертежи деталей; спецификации; схемы различных видов и типов, перечни элементов к ним.

При отсутствии конструкторской части в дипломном проекте выполняются только документы прочие в виде технических плакатов (далее – плакаты).

4.2.2. Чертеж общего вида (ГОСТ 2.118 – 2.120 /5 – 7/) разрабатывается на стадиях технического предложения, эскизного проекта и технического проекта. Содержит изображение изделий и текстовую часть, определяющие конструкцию составных частей и поясняющие принцип работы изделия. Перечень составных частей изделия помещается в таблице над основной надписью.

4.2.3. Сборочный чертеж (ГОСТ 2.109 /4/) содержит:

1) изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей;

2) размеры, предельные отклонения и другие параметры;

3) указания о характере сопряжения, указания о выполнении неразъемных соединений;

4) номера позиций составных частей изделия;

5) размеры габаритные, установочные, присоединительные и др., необходимые справочные размеры;

6) при необходимости – координаты центра масс и техническую характеристику.

4.2.4. Чертеж детали (ГОСТ 2.109 /4/) содержит:

1) изображения детали в количестве, достаточном для уяснения геометрической формы;

2) размеры, необходимые для изготовления и контроля;

3) предельные отклонения размеров;

4) предельные отклонения геометрической формы и расположения поверхностей;

5) обозначения шероховатости поверхностей детали;

6) обозначения покрытий и показателей свойств материала готовой детали (твердость после термообработки);

7) технические требования, записываемые над основной надписью;

8) наименование, обозначение, материал детали и масштаб изображения, записываемые в основной надписи.

4.2.5. Спецификация составляется на комплексы, сборочные единицы и комплекты всех отраслей промышленности. Форму и порядок заполнения граф спецификации устанавливает ГОСТ 2.108 /3/.

4.3. Плакаты

4.3.1. Плакат – крупноформатное изображение, выполняющее задачи наглядной агитации, рекламы, инструктажа или обучения. Плакат должен содержать заголовок, изобразительную часть и пояснительный текст.

4.3.2. Существует два метода компоновки графического материала : симметричный и асимметричный. При симметричной компоновке строки текста и иллюстрации располагаются симметрично относительно вертикальной оси. Таблицы, рисунки, фото рекомендуется размещать чуть выше геометрического центра плоскости. В нижней части листа оставляют больше свободного фона.

При асимметричной компоновке строки текста и изображения располагаются асимметрично относительно вертикальной оси. Этот вид компоновки более трудный. Общая композиция на листе (текст, графики и др.) должна быть такой, чтобы создавалось впечатление равновесия. Изображения рекомендуется размещать так, чтобы сохранилась смысловая связь с пояснительными текстами.

4.3.3. Цифровой материал исходных данных, результаты расчетов, результаты экспериментов и др. для удобства пользования оформляют в виде таблиц .

Заголовок таблицы и заголовки граф оформляют согласно п. 3.5.5. Номер таблицы и слово «Таблица» не пишут. Порядковые номера строк и единицы измерения в отдельные графы не выносятся, а помещаются в боковик вместе с заголовком строки. Без необходимости строки не нумеруются.

4.3.4. Формулы выполняются стандартным чертежным шрифтом, в котором приведены алфавиты: русский, латинский, греческий и все математические знаки.

Если формула не помещается в одну строку, ее перенос делают на знаке равенства или на математическом знаке основной строки с повторением знака на новой строке. Расшифровку буквенных обозначений и их размерности помещают под формулой с начала строки после слова «где» без двоеточия. После каждого буквенного обозначения ставят тире и дают словесную расшифровку; размерность пишут в конце и отделяют запятой. Расшифровки разделяют точкой с запятой.

Коэффициенты в формулах следует писать впереди буквенных выражений слитно с ними. Знак умножения в виде точки ( × ) пишут только перед числами; перед буквенными символами, дробями и скобками его не ставят. Знак умножения в виде косого креста ( ´ ) применяют в основном для размеров, между числовыми сомножителями в формулах, при переносе формулы, для векторного произведения векторов. Знак корня ( Ö ) следует писать так, чтобы он накрывал все подкоренное выражение. Изменение величины от а до b указывают в тексте знаком тире (аb ), а на чертеже – отточием (аb ).

4.3.5. Основные правила выполнения графиков (функциональных диаграмм) , изображающих функциональную зависимость двух или более величин в системе координат, устанавливает Р 50-77-88 /27/. Название в данном случае помещают над графиком, а слово «Рис.» и номер графика не пишут.

Система координат графика может быть прямоугольной, полярной и др. В прямоугольной системе координат независимую переменную откладывают по горизонтальной оси (оси абсцисс), положительные значения величин следует откладывать на осях вправо и вверх от точки начала отсчета. В полярной системе координат начало отсчета углов должно находиться на горизонтальной или вертикальной оси.

Оси координат в диаграммах без шкал и со шкалами следует заканчивать стрелками, указывающими направления возрастания величин. В диаграммах со шкалами оси координат следует заканчивать стрелками за пределами шкал или обозначать самостоятельными стрелками после обозначения величины параллельно оси координат. В полярной системе координат положительное направление угловых координат должно соответствовать направлению вращения против часовой стрелки.

В качестве шкалы следует использовать координатную ось или линию координатной сетки, которая ограничивает поле диаграммы. Диаграммы без шкал следует выполнять во всех направлениях координат в линейном масштабе изображения. Координатные оси как шкалы значений изображаемых величин следует разделять на графические интервалы одним из следующих способов:

1) координатной сеткой;

2) делительными штрихами;

3) сочетанием координатной сетки и делительных штрихов.

Шкалы, расположенные параллельно координатной оси, следует разделять только делительными штрихами. Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально.

Точки диаграммы , полученные путем измерения или расчетов, допускается обозначать графически, например, кружком, крестиком и т.п. Обозначения точек должны быть разъяснены в пояснительной части диаграммы.

Допускается выделять зону между линиями функциональных зависимостей штриховкой.

Переменные величины следует указывать одним из следующих способов:

1) символом;

2) наименованием;

3) наименованием и символом;

4) математическим выражением функциональной зависимости.

В диаграмме со шкалами обозначения величин следует размещать у середины шкалы с ее внешней стороны, а при объединении символа с обозначением единицы измерения в виде дроби – в конце шкалы последнего числа.

Единицы измерения следует наносить одним из следующих способов:

1) в конце шкалы между последним и предпоследним числами шкалы; при недостатке места допускается не наносить последнее число;

2) вместе с наименованием переменной величины после запятой;

3) в конце шкалы после последнего числа вместе с обозначением переменной величины в виде дроби, в числителе которой – обозначение переменной величины, а в знаменателе – обозначение единицы измерения. Единицы измерения углов (градусы, минуты, секунды) следует наносить один раз – у последнего числа шкалы. Допускается единицы измерения углов наносить у каждого числа шкалы.

Диаграмма может содержать:

1) наименования, поясняющие изображенную функциональную зависимость;

2) поясняющую часть (текстовую, графическую), разъясняющую примененные в диаграмме обозначения, которую следует размещать после наименования диаграммы или на свободном месте поля диаграммы.

Не допускается пересечение надписей и линий. При недостатке места следует прерывать линию.

4.3.6. Заголовок . Текст заголовка должен быть кратким и отражать содержание плаката в целом. Точка в конце заголовка не ставится, переносы не допускаются . Для заголовков рекомендуется прямой шрифт высотой h = 20 – 25 мм, для подзаголовков также прямой шрифт, но меньшей высоты (h = 15 мм).

4.3.7. Пояснительный текст рекомендуется писать чертежным шрифтом высотой не менее 10 мм, а индексы – не менее 7 мм.

Общепринятые единицы измерения пишутся сокращенно, без точки: час (ч), минута (мин, ´), секунда (с, "), миллиметр (мм), квадратный метр (м²), градус Цельсия (°C ).

4.3.8. Тонирование столбиковых, секторных и других диаграмм можно выполнять отмывкой акварельными красками, аппликацией цветной бумагой или штриховкой. Штриховка нужных участков цветным шариком, фломастером или тушью воспринимается на расстоянии как цветной фон. Шаг штриховки обычный, но строго постоянный, угол штриховки – 45°.

5. ПОРЯДОК КОНТРОЛЯ И УТВЕРЖДЕНИЯ

ДИПЛОМНОГО ПРОЕКТА

5.1. Все документы, входящие в дипломный проект и имеющие основную надпись по ГОСТ 2.104, подлежат контролю и утверждению. Факт прохождения контроля и утверждения подтверждается подписью ответственного лица на соответствующем поле титульного листа или в соответствующей графе основной надписи.

Основная надпись утвержденного документа должна содержать следующие подписи:

1) разработчик (студент) – в графе напротив «Разработал»;

2) главный консультант – в графе напротив «Проверил»;

3) технологический контроль – «Т. контр.» (за исключением экономической части);

4) консультант по разделу охраны труда, экономики (только для документов по разделу) – графа 10;

5) нормоконтролер – «Н. контр.»;

6) заведующий кафедрой – «Утв.»

Последовательность визирования документов соответствует вышеперечисленному порядку перечисления необходимых подписей.

5.2. Главный консультант (руководитель дипломного проекта) обязан осуществлять общее руководство при разработке дипломного проекта. Главный консультант должен консультировать разработчика по всем вопросам и разделам, определять состав и объем дипломного проекта, а также осуществлять текущий контроль над выполнением дипломного проекта, соблюдением всех норм и требований, предъявляемых к дипломному проекту, и соблюдением сроков исполнения.

5.3. Ответственный за проведение технологического контроля обязан контролировать соблюдение технологических норм и правил, предъявляемых к дипломному проекту. В случае несоблюдения установленных норм и правил дипломный проект возвращается разработчику для устранения несоответствий с указанием вопросов, подлежащих изменению или доработке.

Проверке при технологическом контроле подлежат: соответствие принятых в дипломном проекте решений нормативам по наличию и расположению необходимых коммуникаций и сооружений, правильность подбора, расчета количества и расстановки технологического оборудования, рациональность разработанных технологических процессов (в том числе разбивка на сборочные единицы в конструкторской части проекта), рациональное и обоснованное применение сортамента материалов и способов изготовления узлов и деталей; оправданность указанных требований на допуски форм и расположения поверхностей и шероховатости их обработки.

5.4. Консультант по разделу (экономика, охрана труда) обязан консультировать разработчика (студента) по вопросам своего раздела. Необходимость и конкретное содержание соответствующего раздела пояснительной записки и графических материалов необходимо согласовать с главным консультантом проекта. Ответственность за достоверность данных и соответствие специфическим требованиям по разделу несет консультант по разделу, что подтверждается его подписью в графе 10 основной надписи документов по разделу.

5.5. Нормоконтролер осуществляет контроль документации дипломного проекта на соблюдение норм и требований, установленных стандартами и другими нормативно-техническими документами (в том числе данными методическими указаниями), согласно ГОСТ 2.111. Часть функций нормоконтроля, касающихся технологии, выполняется технологическим контролем.

5.6. Заведующий кафедрой обязан проверить наличие и подлинность всех подписей ответственных лиц, имеющих полномочия проведения тех или иных работ. Заведующий кафедрой имеет право рекомендовать изменение состава объема дипломного проекта на стадиях, предшествующих утверждению, при проведении контрольных проверок хода выполнения дипломных проектов.

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. ГОСТ 2.104-68*. Основные надписи.

2. ГОСТ 2.105-95. ЕСКД. Общие требования к текстовым документам.

3. ГОСТ 2.108-68. Спецификация.

4. ГОСТ 2.109-73. Основные требования к чертежам.

5. ГОСТ 2.118-73*. ЕСКД. Техническое предложение.

6. ГОСТ 2.119-73*. ЕСКД. Эскизный проект.

7. ГОСТ 2.120-73*. ЕСКД. Технический проект.

8. ГОСТ 2.701-84. ЕСКД. Схемы. Виды и типы. Общие требования к выполнению.

9. ГОСТ 2.702-75. ЕСКД. Правила выполнения электрических схем.

10. ГОСТ 2.703-68. ЕСКД. Правила выполнения кинематических схем.

11. ГОСТ 2.704-76. ЕСКД. Правила выполнения гидравлических и пневматических схем.

12. ГОСТ 7.1-84. Библиографическое описание документа. Общие требования и правила составления.

13. ГОСТ 7.32-2001. Отчет о научно-исследовательской работе. Структура и правила оформления.

14. ГОСТ 10807-78. Знаки дорожные. Общие технические требования. Правила применения.

15. ГОСТ 21204-93. СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.

16. ГОСТ 23457-86. Технические средства организации дорожного движения. Правила применения.

17. ГОСТ 23545-79*. Автоматизированные системы управления дорожным движением. Условные обозначения на схемах и планах.

18. ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования.

19. ГОСТ Р 51582-2000. Технические средства организации дорожного движения. Знаки дорожные «Пункт контроля международных автомобильных перевозок» и «Пост дорожно-патрульной службы». Общие технические требования. Правила применения.

20. Методические указания по выполнению конструкторской части курсовых и дипломных проектов для студентов специальности 15.02.00/ Сост.: В.А. Некипелов, В.Ф. Крылов, В.Ф. Рачков. – Омск: Изд-во СибАДИ, 1999. – 54 с.

21. Общие правила выполнения чертежей. ЕСКД: Сборник. – М.: Изд-во стандартов, 1991. – 236 с.

22. Положение о дипломном проектировании. – Омск, 2001. – 5 с.

23. Курсовые и дипломные проекты факультета «Автомобильный транспорт». Структура и правила оформления: Методические указания/ Сост.: А.П. Ёлгин, С.С. Капралов, Д.А. Колесник. – Омск: Изд-во СибАДИ, 2002. – 44 с.

24. Расчеты экономической эффективности в дипломных и курсовых проектах: Учеб. пособие для вузов/ Под ред. Н.Н. Фонталика. – Минск: Высш. школа, 1984. – 126 с.

25. Расчеты экономической эффективности новой техники: Справочник / Под ред. К.М. Великанова. – Л.: Машиностроение, 1989. – 446 с.

26. РД 40 РСФСР-050-87. Проекты (работы) дипломные и курсовые. Правила оформления. – М., 1988. – 18 с.

27. Р 50-77-88. ЕСКД. Правила выполнения диаграмм.

28. Курсовые и дипломные проекты (работы) в электронном виде. Правила выполнения и защиты: Методические указания/ Сост.: Д.С. Кулькин, А.П. Ёлгин, С.С. Капралов, А.В. Кукин. – Омск: Изд-во СибАДИ, 2002. – 12 с.

ПРИЛОЖЕНИЕ 1

Основная надпись для текстовых

и прочих документов


Расшифровка обозначения документов:

ДП 02068982240400 – * * – 02 * *

Буквенный код документа

(ДП – дипломный проект)

Код СибАДИ по ОКПО

Код (шифр) специальности

Порядковый номер автора

проекта в приказе по вузу

Последние две цифры года защиты

Условное обозначение листа:

ПЗ – пояснительная записка;

Д * – документы прочие


порядковый номер данного документа среди остальных подобных

документов проекта (сквозная нумерация по всему проекту)

ПРИЛОЖЕНИЕ 2

Образцы оформления диаграмм

Рис. П.2.1. Диаграмма в осях без шкал

Рис. П.2.2. Диаграмма с линиями, пересекающимися

в одной точке под небольшими углами

Рис. П.2.3. Диаграмма в осях со шкалами, разделенными

делительными штрихами:

1 – без смазки; 2 – маловязкое масло; 3 – олеат кальция;

4 – графит с жиром; 5 – ланолин

Рис. П.2.4. Диаграмма с несколькими параллельными осями

ПРИЛОЖЕНИЕ 3

Образец оформления списка

использованных источников

КНИГИ

Книга одного или двух авторов

Безрук В.М. Основные принципы укрепления грунтов. – М.: Транспорт, 1987. – 32 с.

Миронов Н.И., Кириллов Г.Н. Повышение надежности строительных машин. – М.: Стройиздат, Ленингр. отд-ние, 1985. – 136 с.

Вол М., Мартин Б. Анализ транспортных систем/ Сокр. пер. с англ. С.В.Альбова, П.П.Кобзева ; Под ред. И.А.Молодых. – М.: Транспорт, 1981. – 515 с.

Книга трех авторов

Цейтлин М.Г. и др. Вибрационная техника и технология в свайных и буровых работах / М.Г.Цейтлин, В.В.Верстов, Г.Г.Азбель. – Л.: Стройиздат, Ленингр. отд-ние, 1987. – 262 с.

или

Цейтлин М.Г., Верстов В.В., Азбель Г.Г. Вибрационная техника и технология в свайных и буровых работах. – Л.: Стройиздат, Ленингр. отд-ние, 1987. – 262 с.

Книга более трех авторов

Сборник заданий для курсовых работ по теоретической механике: Учеб. пособие для техн. вузов / А.А.Яблонский, С.С.Норейко, С.А.Вольфсон и др.; Под ред. А.А.Яблонского. – 4-е изд., перераб. и доп. – М.: Высшая шк., 1985. –367 с.

Журнал

Транспортное строительство: Науч.-техн. и произв. журн. М-ва трансп. стр-ва СССР. – М.: Транспорт, 1984. – № 4. – 64 с.

Сборник научных трудов

Управление, планирование и стимулирование на автомобильном транспорте: Сб. науч. тр. / Гос. НИИ автомоб. трансп. (НИИАТ). – М., 1986. – 98 с.

Исследование рабочих процессов строительных и дорожных машин: Межвуз. сб. науч. тр. / Омский политехнический ин-т (ОмПИ). – Омск, 1986. – 90 с.

Методические указания

Кинематический расчет привода: Методические указания по курсовому проектированию деталей машин для специальностей 0511 и 1609 / Сост. П.Д.Кашников. – Омск: Изд-во СибАДИ, 1986. – 24 с.

Тезисы докладов

III конференция молодых научных сотрудников, 24 ноября 1982 г.: Тез. докл. / Моск. автомоб. – дор. ин-т (МАДИ). – М., 1982. – 81 с.

Справочник

Тарабасов Н.Д., Учаев Г.Н. Проектирование деталей и узлов машиностроительных конструкций: Справочник. – М.: Машиностроение, 1983. – 239 с.

Активный контроль в машиностроении: Справочник / Под ред. Е.И.Педя. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1978. – 352 с.

Каталог

Каталог деталей и сборочных единиц автомобиля УАЗ-31512 (УАЗ-469 Б) / Ульяновский автомоб. з-д. – М.: Машиностроение, 1987. – 240 с.

НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Отдельно изданный стандарт

ГОСТ 7.1 – 84. Библиографическое описание документа. Общие требования и правила составления.

Сборник стандартов

ГОСТ 1.0 – 85 и др. Государственная система стандартизации: /Сборник/. – М.: Изд-во стандартов, 1986. – 236 с. – Содерж.: ГОСТ 1.0 – 85 – ГОСТ 1.22 – 85, ГОСТ 1.25 – 85.

или

Государственная система стандартизации: /Сборник/. – М.: Изд-во стандартов, 1986. – 236 с.

Отраслевой стандарт

ОСТ 37.001.411 – 85. Автопогрузчики. Термины и определения.

Руководящий документ

РД 60-228-80. Организация работ по отраслевой стандартизации в области научно-технических исследований (типовое положение). – М.: Изд-во стандартов, 1981. – 9 с.

Строительные нормы и правила

СНиП IV-2-84. Приложение. Т. 8. Сборники элементных сметных

норм на строительные конструкции и работы / Госстрой СССР. – М.: Стройиздат, 1984. – 48 с.

НЕОПУБЛИКОВАННЫЕ ДОКУМЕНТЫ

Отчет о НИР

Исследование и разработка предложений по совершенствованию организации технической эксплуатации строительно-дорожных машин на примере Омскавтодора: Отчет о НИР (заключит.) / Сиб. автомоб.-дор. ин-т (СибАДИ); Руководитель Д.С.Гордыч. – № ГР 01840052290; Инв. № 0286.005281. – Омск, 1985. – 49 с.

Автореферат

Геллер Ю.А. Разработка мерзлых грунтов рыхлителем с аккумулятором энергии: Автореф. дис… канд. техн. наук. – Омск, 1986. – 17 с.

ПАТЕНТНЫЕ ДОКУМЕНТЫ

А. с. 1007970 СССР, МКИ3 B 25 J 15/00. Устройство для захвата неориентированных деталей типа валов / В.С.Ваулин, В.Г.Кемайкин (СССР). – № 3360585/25-08; Заявлено 23.11.81; Опубл. 30.03.83. Бюл. № 12. – 2 с.

Пат. 1007559 СССР, МКИ3 Г 02 М 35/10. Впускной трубопровод для двигателя внутреннего сгорания / М.Урбинати, А.Маннини (Италия); Чентро Ричерке Фиат С. п. А. (Италия). – № 2782807/25-06; Заявлено 22.06.79; Опубл. 23.03.83. Бюл. № 11, Приоритет 26.06.78, № 68493 А/78 (Италия). – 5 с.

Пат. 4050242 США, МКИ2 Г 02 С 3/06. Название / Автор (США); Фирма (США). – № 636442; Заявлено 01.01.75; Опубл. 27.09.77; НКИ 60-204. – 3 с.

СОСТАВНЫЕ ЧАСТИ ДОКУМЕНТОВ

Статья из журнала

Могилевич В.М., Петрашкевич В.И. Расчет и регулирование напряженности годовых планов работ дорожной организации / / Изв. вузов. Стр-во и архит. – 1986. – №1. – С. 111 – 115.

Статья из газеты

Авдуевский В.А. Рождение космической технологии / / Правда. – 1976. – 13 авг.

Стандарт из сборника

ГОСТ 2.309-73. Обозначение шероховатости поверхности / / ЕСКД. Общие правила выполнения чертежей: ГОСТ 2.301-68 и др. – М., 1984. – С.131 – 141.

ПРИЛОЖЕНИЕ 4

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ

Обозначения на плане-схеме (М 1:500 и 1:1000)

1. Изображение инженерных сетей и сооружений, элементов

озеленения и благоустройства

2. Изображение технических средств организации дорожного

движения на плане-схеме перекрестка и направлений движения

3. Изображения и условные обозначения на схеме ОДД

в городе (районе, М 1:5000 и более)

Учебное издание

ДИПЛОМНЫЙ ПРОЕКТ ПО ОДД.

СТРУКТУРА И ПРАВИЛА ОФОРМЛЕНИЯ­

Методические указания­

к выполнению дипломного проекта

* * *

Составители: Станислав Станиславович Капралов,

Евгений Вячеславович Парсаев

Редактор Н.И. Косенкова


Лицензия ИД № 00064 от 16.08.99

Подписано к печати 11.12.2002

Формат 60´90 1/16. Бумага писчая

Гарнитура Times New Roman

Оперативный способ печати

Усл. п. л. 2,0, уч.-изд. л. 1,8

Тираж 100 экз. Изд. № 46. Заказ

Цена договорная

* * *

Издательство СибАДИ

644099, Омск, ул. П.Некрасова, 10

Отпечатано в ПЦ издательства СибАДИ

644099, Омск, ул. П.Некрасова, 10

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:09:18 01 сентября 2019
.
.17:09:17 01 сентября 2019
.
.17:09:16 01 сентября 2019
.
.17:09:16 01 сентября 2019
.
.17:09:15 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Учебное пособие: Структура и правила оформления

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258741)
Комментарии (3486)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
