Реферат: 1 Проектирование технологического процесса

Название: 1 Проектирование технологического процесса
Раздел: Остальные рефераты
Тип: реферат Добавлен 13:58:07 20 сентября 2011 Похожие работы
Просмотров: 615 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Содержание

С

Введение

6

1 Проектирование технологического процесса

9

1.1 Назначение детали

9

1.2 Материал детали

9

2 Проектирование технологической оснастки

11

2.1 Выбор типа производства

11

2.2 Анализ технологичности детали. Качественная и количественная оценка

12

2.3 Выбор 2-х вариантов получения заготовки. Технико-экономическое обоснование выбора

14

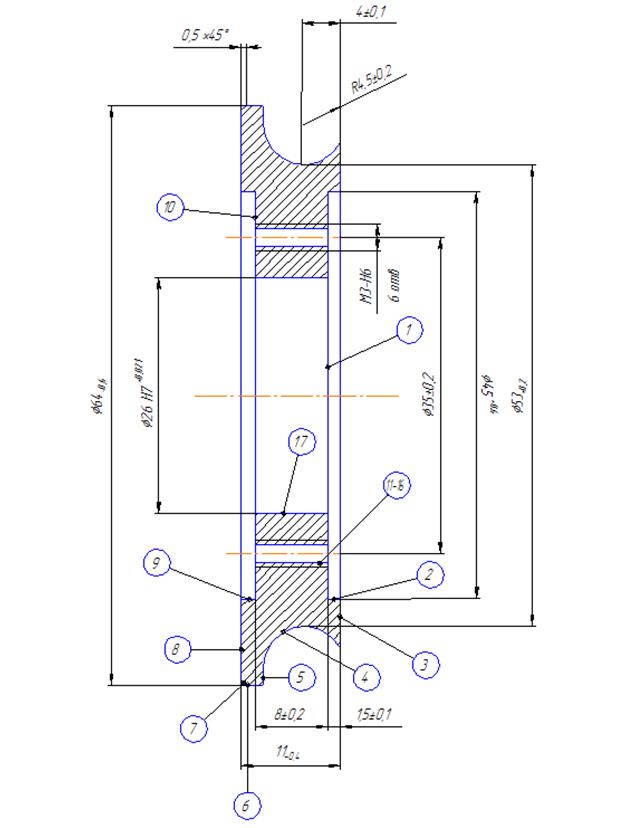

2.4 Выбор методов обработки поверхностей детали. Эскиз детали с нумерацией обрабатываемых поверхностей

19

2.5 Выбор баз и их обоснование

22

2.6 Анализ типового технологического процесса. Корректировка типового технологического процесса

24

2.7 Разработка технологического маршрута обработки детали

25

2.8 Подробная разработка операций техпроцесса

27

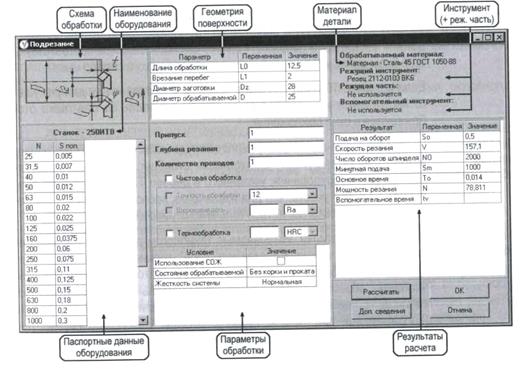

2.9 Расчет режимов резания в САПР ТП «Вертикаль»

33

2.10 Расчет норм времени в САПР ТП «Вертикаль»

41

Заключение

48

Список используемых источников

49

Приложение А

Приложении Б

Приложении В


Введение

Применение современных цифровых информационных технологий коренным образом изменило машиностроение и металлообработку на всех этапах: маркетинга, проектирования изделий, изготовления опытных образцов, технологической подготовки производства, серийного производства, обслуживания в период эксплуатации и ремонта, поставки запасных частей и утилизации отслуживших свой срок деталей и оборудования.

Организация технологического процесса изготовления опытных образцов и изделий серийного производства машиностроения осуществляется с помощью систем автоматизированного проектирования технологических процессов, так называемых САПР. Они обеспечивают наиболее рациональный выбор станочного оборудования, инструментов и режимов обработки деталей.

В настоящее время САПР применяются для решения разнообразных инженерных и конструкторских задач. Использование САПР-технологий позволяет сократить время на выполнение проекта и выпуск изделий, уменьшить число ошибок, повысить качество конструкторской документации, а при использовании программно-управляемого оборудования - готовить необходимые для этого данные в нужном формате.

Наиболее известными и широко распространенным среди таких систем являются САПР ТП «Компас - Автопроект» и новое поколение САПР - САПР ТП «Вертикаль».

«Вертикаль» - САПР технологических процессов нового поколения, предназначенная для автоматизации процессов технологической подготовки производства.

САПР ТП «Вертикаль» - система, имеющая все необходимые инструменты для интеграции в единое информационное пространство. Основными «поставщиками» справочных данных являются корпоративные справочники («Единицы измерения», «Материалы и сортаменты») и Универсальный технологический справочник (УТС). Формирование и ведение пользовательских

баз данных для УТС реализуется в специальном модуле администрирования, графические документы формируются в приложении Компас -3D на этапе конструкторской подготовки производства и в процессе проектирования техпроцессов (эскизы). Включение информационных потоков по технологической подготовке производства в ЕИПП реализуется интеграцией «Вертикаль» с системами управления документооборотом.

Автоматизация расчетов, выполняемых в процессе проектирования ТП, осуществляется специальными приложениями - «Система расчетов режимов резания», «Система расчетов режимов сварки», «Система трудового нормирования» и др. К «Вертикаль» могут также подключатся любые специализированные приложения на основе технологии СОМ.

Полный спектр задач, решаемых с помощью САПР, чрезвычайно богат, и программ, предназначенных для этого, разработано достаточно много. Их использование позволяет существенно сократить длительность проектно-конструкторских работу по-новому реализовать проектные процедуры в результате получить более эффективные технические решения.

В своем курсовом проекте решаю следующие задачи:

1. обоснование типа производства, материала в зависимости от служебного

2. назначения детали, а также технологичности конструкции

разрабатываемой детали «Шкив» по чертежу;

3. выбор 2-х вариантов получения заготовки и обоснование рационального способа получения заготовки;

4. разработка технологического маршрута обработки детали с выбором и
обоснованием баз на основе анализа типового техпроцесса;

5. выполнение подробной разработки технологического процесса с выбором оборудования и средств технологического оснащения;

6. применение САПР ТП «Вертикаль» для оформления технологической
документации, расчета режимов резания и норм времени.

1. Общий раздел

1.1 Назначение детали

Деталь «Шкив» предназначена для передачи вращения от электродвигателя к редуктору при помощи ременной передачи. Количество ремней один, для него сделана канавка радиального профиля под ремень. Отверстие Ф 26 H7 предназначено для посадки шкива на вал электродвигателя. Шесть отверстий для предотвращения смещения шкива с вала электродвигателя с помощью винтов. Две канавки Ф 45 служат для установления уплотнения колец необходимых для предотвращения соскальзывания.

1.2 Материал и его свойства

Деталь изготовлена из Стали 45-3-5 ГОСТ 1050-74. Сталь углеродистая качественная.

Таблица 1 – Химический состав, % (ГОСТ 1050-88)

углерод

кремний

марганец

сера

фосфор

хром

никель

мышьяк

азот

медь

0.42-0.50

0.17-0.37

0.50-0.80

≤0.040

≤0.035

≤0.25

≤0.30

≤0.08

≤0.008

≤0.30

Таблица 2- Механические свойства

σ0.2 Н/мм2

σв2 Н/мм2

δ, %

ψ, %

KCU, Дж/см2

HRC

HB

≤229

355

600

16

40

49

-

-

где σ0.2 – предел текучести условный с допуском на величину пластической деформации при нагружении 0,2 %;

σв2 – предел прочности при сжатии;

δ – относительное удлинение после разрыва;

ψ – относительное сужение после разрыва;

KCU – ударная вязкость, определенной на образцах с концентратором

вида U;

HRC – твердость по Рокцеллу (шкала С, конусный наконечник с общей нагрузкой 1471 Н);

HB – твердость по Бринеллю.

2 Технологический раздел

2.1 Выбор типа производства

Тип производства определяется в зависимости от годовой программы выпуска деталей N=12000, и массы детали mдет =0.14 определяю по таблице [7, таблица 3.1.1, с. 17] .

Тип - среднесерийный. Характеристикой ограниченной номенклатурой изделий, изготовленных или ремонтируемых периодически повторяющихся партиями, и сравнительно большим объемом выпуска, на предприятиях данного типа производства значительная часть оборудования состоит из универсальных станков оснащенных как специальными, так и универсальными (УМП) и универсально сборными (УСП) приспособлениями, что позволяет снизить трудоемкость и увеличить производство.

Определяю партию запуска деталей N зап, шт

, (1)

где Nзап – величина партии запуска деталей, шт;

N - годовой объем выпуска, шт;

Ру – число рабочих дней в году, дней;

q- необходимый запас деталей; для мелких и средних деталей q=8, для крупных q=5…7

, шт

Принимаю Nзап =400 шт;

2.2 Анализ технологичности детали. Качественная и количественная оценки

Качественная оценка:

- конструкция детали предусматривает обработку сопрягаемых поверхностей;

- форма детали обеспечивает возможность получения заготовок с минимальными припусками;

- конструкция детали предотвращает деформацию при термической обработке;

- допуски размера детали немного усложняют технологию производства;

- конструкция детали – обеспечивает свободный вход и выход инструмента и удобство выполнения обработки;

- конструкция не обеспечивает возможность обработки их с одной стороны;

На основе качественного анализа технологичности детали типа «Шкив» можно сделать вывод, что конструкция детали технологична кроме того, что конструкция не обеспечивает обработку только сопряженных поверхностей и обработку только одной стороны.

Количественная оценка:

Коэффициент точности обработки, Кт

, (2)

где Аср – средний квалитет обработки

, (3)

где ni – количество поверхностей с одинаковыми значениями квалитетов;

ITA – соответствующий квалитет;

n – количество всех поверхностей;

Коэффициент качества обработки, Ккач

, (4)

где Бср- среднее числовое значение параметра шероховатости

, (5)

где ni - количество поверхностей с одинаковой шероховатостью;

Ra – параметр шероховатости, мкм;

n – количество всех поверхностей;

По коэффициенту унификаций, Ку.э

, (6)

где Qэ – число конструктивных элементов

Qу.э – число унифицированных элементов

Qэ=17;

Ку.э>0.6

Произведя качественную и количественную оценки можно сделать вывод, что деталь является технологичной по основным параметрам.

2.3 Выбор двух вариантов получения заготовки. Технико – экономическое обоснование выбора

Первым методом для своей детали выбираю круглый сортовой прокат, т.к. форма детали имеет небольшие переходы ступеней.

1 способ – Круглый сортовой прокат

Рисунок 1 – Эскиз заготовки круглый сортовой прокат

Провожу расчет в ниже предложенной последовательности для проката.

Определяю размер заготовки в зависимости от шероховатости и размеров детали Ra 12,5, L=11, Æ=64 с учетом сортамента проката и припуска на торцевые поверхности получаем: Lзаг=16 мм; dзаг=70 мм [3, с. 20]

Назначаем предельные отклонения на размеры заготовки.

Рассчитываю массу заготовки Мз, кг и коэффициент использования материала Ким

Мз= V * p , (7)

где V – объем заготовки, см3 ;

р – плотность материала, г/см3 ;

р=7,8 г/см3

, (8)

где L- длина заготовки, мм;

D – диаметр заготовки, мм;

см3

кг

Определяю коэффициент использования материала, Ким

, (9)

где Мд- масса детали, кг;

Мз – масса заготовки, кг;

Определяю стоимость заготовки, Смз

Смз=Смм*Мз+Смр , (10)

где Смм- стоимость 1 кг материала, руб; Смм=18,3 руб

Мз- масса заготовки, кг;

Смр – стоимость резки, руб;

Смр=Ст*Тм , (11)

где Ст – тарифная ставка резчика, руб;

Тм – время резки, мин;

Смр=0,3*3=0,9 руб

Смз=18,3*0,48+0,9=9,684 руб

2 способ – штамповка на кривошипном горизонтально – штамповочном прессе [1, с. 178]

Штамповочное оборудование – кривошипный горячештамповочный пресс.

Нагрев заготовок – индукционный

Исходные данные по детали

Материал для детали – сталь 45 – 2-5 ГОСТ 1050-74: С 0.42-0,-0.50; Si 0.17-0.37; Mn 0.50-0.80; S≤0.040; P≤0.035; Cr≤0.25; Ni≤0.30; As≤0.08; N≤0.008; Cu ≤0.30;

Масса детали – 0.14

Исходные данные для расчета:

-Масса поковки (расчетная) – 0.252 (NI=2)

-Расчетный коэффициент Кр – 1.8; [8, таблица 20, с. 31]

0,14*1.8=0,252 кг;

-Класс точности – Т4 (КТ=4); [8, таблица 19, с. 28]

-Группа стали – М2 (MS=2) [8, таблица 1, с. 8]

-Степень сложности С1 (ST=1) [8, таблица 6, с. 30]

-Исходный индекс – 9;

ИН=NI+(MS-1)+(ST-1)+2(KT-1)=2+(2-1)+(1-1)+2(4-1)=9

Припуски и кузнечные напуски приведены в таблице 3.

Таблица 3 - Основные припуски на размеры

Наименование размера

Величина размера, мм

Шероховатость поверхности, мкм

Припуск, мм

Диаметр

64

12,5

1,1

»

26

1,6

1,3

Толщина

11

2,5

1,0

Дополнительные припуски, учитывающие:

- смещение по поверхности штампа – 0,1 мм [8 таблица 5, с. 14 ]

- отклонение от плоскости – 0,3 мм [8 таблица 5, с. 14]

Штамповочный уклон:

- на наружной поверхности – не более 5°

- на внутренней поверхности не более 7º

Размеры поковки и их допускаемые отклонения

Размеры поковки, мм:

-диаметр 64+(0,3+1,1)*2=66,8 мм

-диаметр 26+(1,3+1,1)*2=30,8 мм

-толщина 11+(1,0+1,1)*2=15,4 мм

Эскиз заготовки, полученной методом штамповки представлен на рисунке 2.

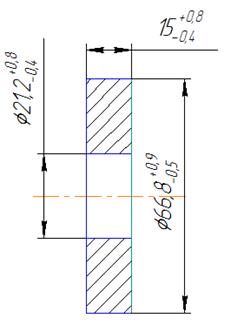

Рисунок 2 – Эскиз заготовки поковки

Коэффициент использования материала (штампа), Ким

,

, (12)

где V – объем штампованной заготовки, см3 ;

- удельный вес материала, г/см3 ; =7,8, г/см3

Объем заготовки Vзаг2 , см3

V=V1-V2, (13)

см3

см3

Vзаг2 =35,369-5,837=29,532, см3 ;

mзаг=7,8*29,532=230,349 г≈0,23, кг

Определяю стоимость заготовки, Сзаг

, (14)

где КТ =0,9 в зависимости от класса точности; [2, с. 39]

Кm=1 в зависимости от марки материала; [2, с. 39]

Кс=0,75в зависимости от сложности; [2, с. 39]

Кв=2 в зависимости от массы; [2, с. 39]

Сзаг=18,3*0,23*0,9*1*0,75*2=5,682 руб

Таблица 4 – Сравнительная таблица двух способов получения заготовки

Вид получения

заготовки

Штамповка

Прокат

Ким

0,608

0,29

Стоимость заготовка, руб

5,682

5,93

Исходя из сопоставления по коэффициенту использования материала и стоимости заготовки следует, что более экономичным вариантом получения заготовки является заготовка, полученная методом штамповки.

2.4 Выбор методов обработки поверхностей детали

Таблица 5 - Выбор методов обработки поверхностей детали

№ обр. повер

Наименование поверхности

Номинальный размер поверхности

Квалитет точности

Предельные отклонения размера

Парам. шерох.

Метод обработки

1

торец

45

IT 14/2

± 0,1

Ra 12,5

Торцевое растачивание

2

внутренняя цилиндрическая

Æ 45

H 14

+ 0,6

Ra 12,5

Растачивание черновое

3

торец

11

h14

- 0,4

Ra 12,5

Торцевое точение

4

дуга

R 4,5

IT 14/2

± 0,2

Ra 12,5

Обтачивание черновое

5

торец

Æ 64/60

IT 14/2

± 0,15

Ra 12,5

Торцевое точение

6

наружная цилиндрическая

Æ 64

h 14

- 0,6

Ra 12,5

Обтачивание черновое

7

фаска

1х45°

IT 14/2

± 0,125

Ra 12,5

Обтачивание черновое

8

торец

64

IT 14/2

- 0,6

Ra 12,5

Торцевое точение

9

внутренняя цилиндрическая

Æ 45

H 14

+ 0,6

Ra 12,5

Растачивание черновое

10

торец

45

IT 14/2

± 0,1

Ra 12,5

Торцевое растачивание

11-16

отверстия

М 3

H 6

+ 0,1

Ra 12,5

Сверление, нарезание резьбы

17

Внутренняя цилиндрическая поверхность

Æ 26

H 7

+ 0,021

Ra 3,2

Растачивание черновое , растачивание чистовое, шлифование



Рисунок 3- Эскиз детали с нумерацией обрабатываемых поверхностей


2.5 Выбор и обоснование технологических баз

В основе решений о базировании заготовки в процессе ее обработ­ки лежит знание функций поверхностей детали и размерных связей между ними, установленных в соответствии со служебным назначе­нием детали.

При выборе технологических баз для обработки большинства поверхностей заготовки, прежде всего, необходимо проанализировать размерные связи между поверхностями детали, требования к точнос­ти их относительного положения и выявить поверхности, относитель­но которых задано чертежом и наиболее строго лимитировано поло­жение большинства других поверхностей детали. В нашем случае положение большинства поверхностей задано чертежом и наиболее строго лимитировано относительно основных баз детали. Стремясь к достижению требуемой точности линейных размеров кратчайшим путем, в качестве технологических баз используем поверхности детали, относительно которых задано положение большинства других ее поверхностей, если таковые удо­влетворяют требованиям, предъявляемым к технологическим базам. На первой операции нам необходимо подготовить базы, необходимые для закрепления на последующих операциях.

Любая схема базирования может обеспечить одинаковое положение всех заготовок партии только в том случае, если у них не будет погрешностей в размерах и относительном расположении поверхностей. В действительности же погрешности всегда имеют место и влияют на положение заготовки в приспособлении. Отклонение положения заготовки при базировании от требуемого положения влияет на точность получаемых размеров.

Схемы базирования заготовки для разработанного технологического процесса представлены в таблице 6.


Таблица 6 –Схемы базирования заготовки детали «Шкив»

Номера обрабатываемых поверхностей

Схемы базирования заготовки

Комплект технологических баз

6, 7, 8, 9, 10, 17

1, 2, 3 – технологическая явная установочная;

4, 5 – технологическая двойная опорная;

6 – технологическая опорная скрытая

1, 2, 3, 4, 5, 17

1, 2, 3 – технологическая явная установочная;

4, 5 – технологическая двойная опорная;

6 – технологическая опорная скрытая

11-16

1, 2, 3 – технологическая явная установочная;

4, 5 – технологическая двойная опорная;

6 – технологическая опорная скрытая

Окончание таблицы 6

17

1, 2, 3 – технологическая явная установочная;

4, 5 – технологическая двойная опорная;

6 – технологическая опорная скрытая

2.5 Анализ типового технологического процесса. Корректировка типового технологического процесса

На основании технических требований рассматриваемой детали скорректировала типовой технологический процесс и записала последовательность операций технологического процесса.

№ операции

Содержание операции

005

010

015

020

025

030

035

040

Литье

Малярная

Токарно-специальная

Токарно-специальная

Комбинированная

Слесарная

Моечная

Контрольная

На основании технологических требований рассматриваемой детали

скорректировала типовой технологический процесс и записала последовательность операций технологического процесса.

операции

Содержание операции

005

010

015

020

025

030

035

Заготовительная

Токарно-винторезная

Токарно-винторезная

Вертикально-сверлильная

Круглошлифовальная

Моечная

Контрольная

2.6 Разработка технологического маршрута обработки детали

После установления последовательности обработки поверхностей заготовки, учитывая конструктивные особенности детали и требования к ее качеству, методы получения размеров детали, свойства заготовки (материал, масса, размеры, припуски на обработку), возможности имеющегося технологи­ческого оборудования, необходимость в термической обработке, организацию производственного процесса и другие факторы, составим технологический маршрут обработки детали «Шкив».

Устанавливаем оптимальную последовательность технологических операций для получения требуемой точности и шероховатости поверхностей детали «Шкив», исходя из методов и ступеней обработки (черновая, получистовая, чистовая) требуемым показателям качества обработки детали. Полученный технологический процесс сводим в таблицу 7.


Таблица 7 - Технологический процесс изготовления детали «Шкив»

Операция

Наименование или содержание операции

Оборудование

Оснастка

010

Токарно-винторезная

1. Установить и закрепить

2. Подрезать торец 8, выдерживая размеры , l=13-0,27

3. Точить поверхность 6, выдерживая размеры Æ 64-0,6 , l=3-0,18

4. Точить фаску 7, выдерживая размер 0,5х45º

5. Расточить отверстие17, начерно Æ 24,5, H14, l=13-0,27

6. Расточить канавку 9 и дно 10, выдерживая размеры Æ 45 +0,6 , l=1,5±0,1

7. Открепить и снять деталь

16К20

Трехкулачковый патрон

015

Токарно-винторезная

1. Установить и закрепить

2. Подрезать торец 3, выдерживая размеры , l=11-0,4

3. Точить поверхность и торец 5, выдерживая размеры Æ 60-0,2 , l=8,5-0,4

4. Расточить отверстие 17 предварительно под шлифование l=9,5-0,2

5. Расточить канавку 2 и дно 1, выдерживая размеры Ø 45 +0,6 , l=1,5±0,1

6. Точить дугу 4 выдерживая размеры Ø 60 -0,2 , l=8,5-0,4 , R=45±0,2

7. Открепить и снять деталь

16К20

Трехкулачковый патрон

020

Вертикально-сверлильная

1. Установить и закрепить

2. Сверлить отверстия 11-16, выдерживая размеры l= 8±0,2, Ø=35±0,2

3. Нарезать резьбу в отверстиях 11-16, выдерживая размеры М3-Н6, l=8±0,2, Ø=35±0,2

4. Открепить и снять деталь

2Н135

Трехкулачковый патрон

025

Круглошлифовальная

1. Установить и закрепить

2.Шлифовать отверстие 17, выдерживая размеры Ø26+0,021 Н7, l=8±0,2

7. Открепить и снять деталь

3М153А

Трехкулачковый патрон

2.7 Подробная разработка операций техпроцесса

Исходя из типа производства, рационального метода получения заготовки выбрала вид технологического оборудования для токарной обработки детали. Привела краткую технологическую характеристику выбранного станка.

Номер операции № 010 токарно-винторезная.

Станок токарно-винторезный модель 16К20.

Техническая характеристика станка:

- наибольший диаметр обрабатываемой заготовки, мм над станиной 400

- над поперечными салазками суппорта 220

- расстояние между центрами, мм 1000

- число ступеней вращения шпинделя 24/22 различных значений

- ряд частот вращения (n об/мин): 12,5; 16; 20; 21,5; 25; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600.

- пределы подач, мм/об: продольных 0,05…2,8; поперечных 0,25…1,4;

- мощность электродвигателя главного привода 10 кВт,

- габаритные размеры станка, мм: длина 2700; высота 1470; ширина 1195

масса станка, 3800 кг
Содержание операции с указанием переходов и размеров обработки, получаемых на данной операции с допускаемыми отклонениями.

1. Установить и закрепить

2. Подрезать торец 8, выдерживая размеры, l=13-0,27

3. Точить поверхность 6, выдерживая размеры Ø 64-0,6 , l=3-0,18

4. Точить фаску 7, выдерживая размер 0,5х45º

5. Расточить отверстие17, начерно Ø 24,5, H14, l=13-0,27

6. Расточить канавку 9 и дно 10, выдерживая размеры Æ 45 +0,6 , l=1,5±0,1

7. Открепить и снять деталь

Для выполнения операции выбрала станочное приспособление [6, c 183]:

- Трехкулачковый патрон 7100-0005 ГОСТ 2675-80

Для каждого технологического перехода выбрала режущий инструмент, вспомогательный и измерительный инструмент.

Таблица 8 – Выбор режущего, вспомогательного и измерительного инструмента

Технологический переход

Режущий инструмент

Вспомогательный инструмент

Измерительный инструмент

1- Подрезать торец 8

Резец токарный подрезной отогнутый с пластинами из твердого сплава

Резец 2112-0005 ГОСТ 18880-73

[6, c 247]

Резцедержатель с цилиндрическим хвостовиком с перпендикулярным пазом

Резцедержатель 1-30 ОСТ 2П 15-3-84

[6, c 313]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

2 - Точить поверхность 6

Резец проходной прямой с пластиной из твердого сплава при угле φ, равном 45

Резец 2100-0409 ГОСТ 18878-73

[6, c 246]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

3 - Точить фаску 7

Резец токарный подрезной отогнутый с пластинами из твердого сплава

Резец 2112-0005 ГОСТ 18880-73

[6, c 247]

Шаблон

4 - Расточить отверстие17

Токарный расточной резец с пластинами из твердого сплава для обработки глухих отверстий

Резец 2141-0002 ВК4 ГОСТ 18883-73

[6, c 247]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

5 - Расточить канавку 9 и дно 10

Токарный расточной резец с пластинами из твердого сплава для обработки глухих отверстий

Резец 2141-0002 ВК4 ГОСТ 18883-73

[6, c 251]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

Номер операции № 015 токарно-винторезная.

Станок токарно-винторезный модель 16К20.

Техническая характеристика станка:

- наибольший диаметр обрабатываемой заготовки, мм над станиной 400

- над поперечными салазками суппорта 220

- расстояние между центрами, мм 1000

- число ступеней вращения шпинделя 24/22 различных значений

- Ряд частот вращения (n об/мин): 12,5; 16; 20; 21,5; 25; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600.

- пределы подач, мм/об: продольных 0,05…2,8; поперечных 0,25…1,4;

- мощность электродвигателя главного привода 10 кВт,

- габаритные размеры станка, мм: длина 2700; высота 1470; ширина 1195;

- масса станка, 3800 кг

Содержание операции с указанием переходов и размеров обработки, получаемых на данной операции с допускаемыми отклонениями.

1. Установить и закрепить

2. Подрезать торец 3, выдерживая размеры , l=11-0,4

3. Точить поверхность и торец 5, выдерживая размеры Ø 60-0,2 , l=8,5-0,4

4. Расточить отверстие 17, предварительно под шлифование l=9,5-0,2

5. Расточить канавку 2 и дно 1, выдерживая размеры Ø 45 +0,6 , l=1,5±0,1

6. Точить дугу 4, выдерживая размеры Ø 60 -0,2 , l=8,5-0,4 , R=45±0,2

7. Открепить и снять деталь

Для выполнения операции выбрала станочное приспособление [6, c 183]:

- Трехкулачковый патрон 7100-0005 ГОСТ 2675-80

Для каждого технологического перехода выбрала режущий инструмент, вспомогательный и измерительный инструмент.


Таблица 9 – Выбор режущего, вспомогательного и измерительного инструмента

Технологический переход

Режущий инструмент

Вспомогательный инструмент

Измерительный

инструмент

6 – Подрезать торец 3

Резец токарный подрезной отогнутый с пластинами из твердого сплава

Резец 2112-0005 ГОСТ 18880-73

[6, c 247]

Резцедержатель с цилиндрическим хвостовиком с перпендикулярным пазом

Резцедержатель 1-30 ОСТ 2П 15-3-84

[6, c 313]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

7 - Точить поверхность и торец 5

Токарный подрезной отогнутый с пластинами из твердого сплава

Резец 2103-0007 ВК 6 ГОСТ 18879-73

[6, c 247]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

8 - Расточить отверстие 17

Резец токарный подрезной отогнутый с пластинами из твердого сплава

Резец 2112-0005 ГОСТ 18880-73

[6, c 247]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

9 - Расточить канавку 2 и дно 1

Токарный расточной резец с пластинами из твердого сплава для обработки глухих отверстий

Резец 2141-0002 ВК4 ГОСТ 18883-73

[6, c 247]

Штангенциркуль ШЦ1 – двусторонний с глубиномером для наружных и внутренних измерений для измерения глубин

ШЦ1-1 ГОСТ 166-88

10- Точить дугу 4

Токарный расточной резец с пластинами из твердого сплава для обработки глухих отверстий

Резец 2141-0002 ВК4 ГОСТ 18883-73

[6, c 247]

Шаблон

Номер операции № 020 вертикально-сверлильная.

Станок Вертикально-сверлильный модель 2H135.

Техническая характеристика станка:

- наибольший условный диаметр сверления в стали 35

- рабочая поверхность стола 450х500

- наибольшее расстояние от торца шпинделя до рабочей поверхности стола 750

- вылет шпинделя 300

- наибольший ход шпинделя 250

- наибольшее вертикальное перемещение: сверлильной головки 170; стола 300

- конус Морзе отверстия шпинделя 4

- число скоростей шпинделя 12

- частота вращения шпинделя, об/мин 31-1400

- число подач шпинделя 9

- подача шпинделя, мм/об 0,1-1,6

- мощность электродвигателя привода главного двигателя, кВт 4,0

- габаритные размеры: длина 1030; ширина 825; высота 2535;

- масса станка, 1200 кг

- Содержание операции с указанием переходов и размеров обработки, получаемых на данной операции с допускаемыми отклонениями.

1. Установить и закрепить

2. Сверлить отверстия 11-16, выдерживая размеры l= 8±0,2, Ø=35±0,2

3. Нарезать резьбу в отверстиях 11-16, выдерживая размеры М3-Н6, l=8±0,2, Ø=35±0,2

4. Открепить и снять деталь

Для выполнения операции выбрала станочное приспособление [6, c 183]:

- Трехкулачковый патрон 7100-0005 ГОСТ 2675-80

Для каждого технологического перехода выбрала режущий инструмент, вспомогательный и измерительный инструмент.

Таблица 10 – Выбор режущего, вспомогательного и измерительного инструмента

Технологический переход

Режущий

инструмент

Вспомогательный инструмент

Измерительный

инструмент

11 - Сверлить отверстия 11-16

Метчик с хвостовиком для метрической резьбы ГОСТ 3266-81 Исполнение 1

[6, c 222]

Втулки переходные быстросменные жесткие для метчиков

Втулка 6143-0101 ГОСТ 5936-70

[6, c 343]

Двусторонняя пробка для контроля резьбового отверстия М10х1, 25 с полем допуска 6Н

Пробка 8221-30456Н ГОСТ 17758-72

Номер операции № 025 круглошлифовальная.

Станок Круглошлифовальный 3М153.

Техническая характеристика станка:

- наибольшие размеры устанавливаемой заготовки: диаметр 140; длина 500;

- рекомендуемый диаметр шлифования: наружного 50; внутреннего -;

- наибольшая длина шлифования: наружная 450; внутренняя -;

- высота центров над столом 90;

- наибольшее продольное перемещение стола 50

- угол поворота стола, º: по часовой стрелке 6; против часовой стрелке 7;

- скорость автоматического перемещения стола, м/мин 0,02-5

- частота вращения, об/мин 50-1000

- конус Морзе шпинделя передней бабки и задней бабки 4

- наибольшие размеры шлифовального круга: наружный диаметр 500; высота 63;

- перемещение шлифовальной бабки: наибольшее 100; на одно деление лимба 0,0025;

- частота вращения шпинделя шлифовального круга, об/мин при шлифовании: наружном 1900; внутреннем -;

- габаритные размеры: длина 2700; ширина 2540; высота 1950;

- масса, кг 4000

[9, с. 29]

- Содержание операции с указанием переходов и размеров обработки, получаемых на данной операции с допускаемыми отклонениями.

1. Установить и закрепить

2. Шлифовать отверстие 17, выдерживая размеры Ø26+0,021 Н7, l=8±0,2

3. Открепить и снять деталь

Для выполнения операции выбрала станочное приспособление [6, c 183]:

- Трехкулачковый патрон 7100-0005 ГОСТ 2675-80

Для каждого технологического перехода выбрала режущий инструмент, вспомогательный и измерительный инструмент.

Таблица 11 – Выбор режущего, вспомогательного и измерительного инструмента

Технологический переход

Режущий

инструмент

Вспомогательный инструмент

Измерительный

инструмент

13 - Шлифовать отверстие 17

ПП 20х20х8; 25 А СМ-5-К ГОСТ 2424-83

[6, c 382]

Оправка для крепления шлифовального круга при станке

Гладкий двухсторонний калибр-пробка

Калибр - пробка 8133-0954Н8 ГОСТ 14810-68

2.9 Расчет режимов резания в САПР ТП «Вертикаль»

Приложение «Система расчета режимов резания» предназначено для расчета режимов механической обработки и вспомогательного времени на основной переход технологического процесса.

По геометрическим параметрам обрабатываемой поверхности и параметрам обработки (припуску, толщине срезаемого слоя, шероховатости и т.д.), введенным пользователем, приложение позволяет рассчитать подачу инструмента (S, мм/об), скорость резания (V, м/мин), частоту вращения шпинделя (п, об/мин), основное (машинное) время (То, мин), силу резания (Pz, кгс) мощность резания (Л/м, кВт), энергозатраты (Рэ, кВт-ч) и вспомогательное время1 (Тв, мин). Все параметры рассчитываются для текущего основного перехода технологического процесса.

1 Запуск приложения

Перед запуском приложения необходимо в дерево ТП добавить к операции как минимум два объекта:

- основной переход;

- применяемый режущий инструмент.

Кроме того, после ввода основного перехода следует проверить заполнение поля Код блока расчета. В данное поле заносится код блока обработки — набора настроечных данных, определяющих методику расчета ре­жимов резания для данного перехода. Из формулировок основных переходов на токарную обработку и обработку отверстий приложение определяет код блока расчета автоматически (при условии использования справочника основных переходов, содер­жащего в том числе и обсуждаемые коды). Но для целого ряда основных переходов автоматически выбрать методику расчета режимов не представляется возможным. В этом случае вручную ука­жите нужный вариант расчета, используя справочник «Код блока расчета».

Запуск приложения осуществляется из контекстного меню дерева ТП.

При этом курсор в дереве должен быть установлен на тот основной переход, для которого рассчитываются режимы.

2 Интерфейс приложения

Главное диалоговое окно приложения показано на рисунке 4. В окне отображает­ся информация, которую приложение получило из активного техпроцесса и справоч­ных баз данных.

Рисунок 4- Главное диалоговое окно приложения

Все данные, используемые при расчете режимов, сгруппированы следующим образом:

Группа

Данные

Схема обработки

Изображение схемы обработки, соответствующее выбранному блоку расчета. При наведении курсором на изображение появляется текст текущего основного перехода («всплывающая подсказка»).

Наименование оборудования

Наименование оборудования, на котором выполняется основной переход (из атрибутов объекта «Оборудование» дерева ТП).

Геометрия поверхности

Таблица с геометрическими параметрами обрабатываемой поверхности . Пользователю следует ввести данные в таблицу до начала расчета режимов. Если требуемые геометрические параметры были указаны в качестве параметров основного перехода то зна­чения этих параметров копируются в таблицу автоматически.

Материал детали

Данные по обрабатываемому материалу, автоматически извлекаемые приложением из атрибутов ДСЕ активного техпроцесса. При указании материала детали необходимо использовать справочную БД. Для техпроцессов изготовления сборочной единицы возможен выбор обрабатываемого материала вручную.

Инструмент

Данные по режущему инструменту, автоматически извлекаемые прило­жением из дерева ТП и справочной БД. Информация об инструменте должна вводиться в дерево ТП только с использованием соответствую­щей базы данных Универсального технологического справочника.

Если в дереве ТП задан вспомогательный инструмент или для режуще­го инструмента указаны параметры режущей части, то они также ото­бражаются в окне приложения.

Паспортные данные оборудования

Паспортные данные используемого оборудования (станка). Приложение автоматически загружает необходимые столбцы из таблицы паспортных данных оборудования, указанного в дереве ТП (подчиненного опе­рации). Следует учесть, что для извлечения паспортных данных сведе­ния о станке должны вводиться только из справочника.

Параметры обработки

Параметры обработки, указываемые технологом до начала расчета режимов обработки: припуск; толщина срезаемого слоя; количество проходов; приз­нак чистовой обработки; точность и шероховатость поверхности при чистовой обработке; данные по дополнительной термообработке; таблица с дополнительными условиями, влияющими на расчет.

Для ввода значений точности и шероховатости поверхности установите маркер напротив опции Чистовая обработка.

Результаты расчета

Результирующие параметры режимов и вспомогательного времени на основной переход механической обработки.

Кроме размеров, приложение также автоматически загружает параметры точно­сти и шероховатости, указанные для основного перехода в таблице параметров. Следует также отметить, что для автоматического переноса значений из перехода в при­ложение необходимо соблюдать условие: имя переменной в таблице параметров перехода должно совпадать с именем переменной в геометрических параметрах схе­мы обработки.

3 Последовательность расчета режимов резания

После загрузки приложения введите недостающие значения в таблицу геометри­ческих параметров (столбец Значение) и укажите параметры обработки. Для запуска процедуры расчета нажмите кнопку Рассчитать. Приложение анализирует введен­ные данные и при отсутствии ошибок производит вычисление режимов обработки. Расчеты проводятся по алгоритму, который определяется значением кода блока расчета для текущего основного перехода. При этом автоматически выполняются следующие операции:

-считываются параметры, введенные пользователем в параметрах основного
перехода и в главном диалоговом окне приложения;

-загружаются данные по материалу детали, оборудованию, режущему инструмен­ту и виду материала режущей части инструмента;

-загружаются данные по дополнительным условиям, влияющим на расчет
параметров;

-определяется припуск, толщина срезаемого слоя и количество проходов. Если в настройках приложения задан автоматический расчет этих параметров, то в окне приложения они недоступны для редактирования;

-на основании полученных данных рассчитываются режимы резания в соответст­вии с алгоритмом, определенным в настройках приложения для выбранного блока расчета. Алгоритмы могут содержать операции, корректирующие расчет­ные значения режимов (в том числе и по паспортным данным оборудования).

Рассчитанные значения отображаются в таблице результатов главного окна приложения.

В некоторых случаях значения подачи и частоты вращения шпинделя могут выбираться технологом напрямую (минуя расчет) из паспортных данных станка. Выбор значений осуществляется двойным щелчком мыши или нажатием <Enter> в нужной ячейке таблицы паспортных данных станка. Выбранные таким способом зна­чения выделяются в таблице паспортных данных синим цветом.

При необходимости пользователь может провести повторный расчет, не закрывая приложения. В этом случае внесите требуемые изменения в исходные данные и нажмите кнопку Рассчитать. Перед запуском повторного расчета прило­жение запрашивает подтверждение на использование ранее рассчитанных значений режимов. Чтобы пересчитать значение режима, снимите соответствующую галочку в окне Параметры расчета.

Для сохранения результатов расчета нажмите кнопку ОК. Приложение завершит свою работу, а из рассчитанных параметров обработки будет сформирована строка в дереве ТП. Значения некоторых параметров расчета доступны для просмотра и редактирования на вкладке Атрибуты.

Для выхода из приложения без сохранения результатов расчета нажмите кнопку Отмена.

Для получения сведений о методике, формулах и значениях параметров, используемых в текущем расчете, нажмите кнопку Дополнительные сведения.

4 Расчет вспомогательного времени на основной переход

Для доступа к расчету вспомогательного времени на основной переход дважды последовательно щелкните мышью в ячейке значения переменной tv и нажмите скрытую кнопку.

Процедура расчета вспомогательного времени на основной переход недоступна в случаях:

отсутствия нормировочных данных для текущего варианта расчета;

работы приложения в демонстрационном режиме.

Вид диалогового окна расчета вспомогательного времени.

Расчет вспомогательного времени на переход проводится по следующему алгоритму:

1. Двойным щелчком мыши на нужной записи таблицы Измеряемый

размер ука­жите размер, значение которого контролируется в процессе обработки.

2. В правом углу окна Характер обработки нажмите кнопку раскрывающегося списка и выберите нужный характер обработки.

3. При необходимости в окне Дополнительное вре­мя на проход двойным щелчком мыши выберите записи с условиями, влияющими на вспомогательное время одного прохода инструмента. Выбранные записи выделяются желтым цветом. Отмена выбора осуществляется повторным двойным щелчком мыши на записи.

4. При необходимости в окне Дополнительное время на переход двойным
щелчком мыши выберите записи с условиями, влияющими на вспомогательное
время на основной переход (напомним, что здесь приведены условия, не завися­щие от количества прохода инструмента). Выбранные записи выделяются жел­тым цветом. Отмена выбора осуществляется повторным двойным щелчком мыши на записи.

5. При условии многоинструментальной обработки измените значение в поле Кол. инст.

6. Нажмите кнопку Рассчитать для запуска процесса расчета. По результатам расчета приложение заполняет поля.

7. Для сохранения результатов расчета нажмите кнопку ОК. Полученное значение вспомогательного времени скопируется в поле Тв главного окна приложения. Кроме того, в атрибуты строки режимов копируется номер нормировочной карты, поданным которой были проведены расчеты.

5. Настройка текущего варианта расчета режимов

Пользователь, не имеющий прав администратора, может просмотреть и при необходимости скорректировать значения всех использованных параметров (кодов, параметров инструмента и оборудования).

Для доступа к указанным данным нажмите кнопку Доп. сведения главного окна приложения — откроется окно Дополнительные сведения, представляющее всеобъемлющую информацию по текущему расчету. Все данные, отображаемые в окне Дополнительные сведения, сгруппированы на двух вкладках Расчет и Администрирование.

В правой части окна располагается группа Отладка с управляющими кнопками, где последовательно указываются значения параметров, полученные в процессе расчета. Использование отладки (тестирования) позволяет полностью проконтролиро­вать процесс расчета и быстро обнаружить ошибки в текущем алгоритме расчета и несоответствие или неполноту используемых данных.

Для запуска процедуры тестиро­вания нажмите кнопку Запустить отладку. Тестирование выполняется пошагово для каждой формулы, указанной в группе Расчетные формулы.

После нажатия кнопки Запустить отладку приложение выполняет считыва­ние значений параметров, указанных в главном окне приложения, а также из соответствующих баз данных по материалу детали, оборудованию, режущему инстру­менту и виду материала режущей части инструмента. Все полученные имена переменных и их значения отображаются в таблице группы Отладка.

Получив значения всех необходимых параметров, приложение начинает расчет по формулам. Тестирование алгоритма всегда начинается с первой формулы. Чтобы перейти к расчету по следующей формуле алгоритма, нажмите кнопку Следующая формула.

Результаты расчета по формуле записываются в конец таблицы группы Отладка. Формула, до которой проведены все расчеты, выделяется в группе Расчет­ные формулы синим цветом. Значения, полученные на текущем шаге расчета, выделяются синим цветом в таблице группы Отладка. Значения, полученные на предыдущих этапах расчета, изменяют свой цвет на черный. Если по текущей (тести­руемой) формуле производится перерасчет параметра, вычисленного ранее (напри­мер, корректировка значения подачи), то новое значение параметра заменяет в таб­лице предыдущее значение и выделяется красным цветом.

Если в процессе тестирования обнаружена ошибка, не позволяющая продолжить расчет, то детальные сведения об ошибке и (при необходимости) соответствующий SQL-запрос указываются в окне Отладка.

По окончании процедуры тестирования выводится сообщение «Отладка успешно завершена».

Для сохранения измененных параметров в текущем сеансе работы нажмите кнопку ОК. При нажатии на кнопку Отмена приложение восстанавливает измененные пользователем данные.

Сводную таблицу режимов резания для всех технологических операций привожу в Приложении Б.

2.10 Расчет норм времени в САПР ТП «Вертикаль»

Приложение «Универсальная система трудового нормирования по укрупненным общемашиностроительным нормативам времени» предназначено для автоматизиро­ванного расчета неполного штучного времени на операции. В результате расчетов определяется подготовительно-заключительное время, сумма неполного штучного и вспомогательного времени в минутах.

Неполное штучное время на станочную операцию находится как сумма времен выполнения переходов этой операции. В соответствии с нормативами НИИ труда в качестве исходных данных для расчета неполного штучного времени используются:

-вид технологической операции;

-вид оборудования;

-мощность станка (для токарной обработки);

-материал заготовки;

-вид обрабатываемой поверхности;

-квалитет точности обрабатываемой поверхности;

-шероховатость обрабатываемой поверхности;

-вид инструмента.

Часть этой информации определяется по чертежу детали, другая часть назнача­ется технологом с помощью справочников. По введенным данным система отыскива­ет наиболее подходящие карты трудового нормирования. Исходя из геометрических параметров перехода, пользователь по выбранной из списка карте определяет штуч­ное время. Далее в большинстве случаев необходимо применение поправочных коэффициентов, учитывающих состояние поверхности заготовки, твердость материа­ла и др. Коэффициенты выбираются из соответствующих справочных таблиц. Непол­ное штучное время автоматически рассчитывается согласно формуле, учитывающей все поправочные коэффициенты карты. Суммирование штучного времени на опера­цию выполняется автоматически.

Неполное штучное время на обработку поверхности во всех нормативных таблицах приведено на один рабочий ход.

При расчете неполного штучного времени вспомогательное время, связанное с переходом, установлено в соответствии с общемашиностроительными нормативами.

К каждой нормировочной карте может быть подключен фрагмент техпроцесса для последующего использования технологом при проектировании ТП.

Приложение предусматривает возможность разработки и подключения пользо­вательских карт по трудовому нормированию; таблиц поправочных коэффициентов; корректировку формул, определяющих результаты расчета неполного штучного времени.

1 Запуск приложения

Обращение к приложению «Универсальная система трудового нормирования по укрупненным общемашиностроительным нормативам времени» осуществляется через контекстное меню вкладки Трудовое нормирование дерева ТП. На вкладке также размещается список карт, использованных для проведения нормирования опе­рации. Список карт формируется пользователем в процессе расчета норм.

Для запуска приложения выполните следующие действия

1. В дереве ТП укажите операцию, для которой требуется определить норму.

2. Перейдите на вкладку Трудовое нормирование.

3. Нажмите кнопку Добавить карту на инструментальной панели вкладки (или выполните команду Добавить карту из контекстного меню вкладки).

Система загрузит окно приложения, состоящее из таблицы критери­ев, списка карт нормирования и информационного окна с исходными данными о выбранной карте.

2 Поиск нормировочной карты

Для поиска требуемой нормировочной карты следует использовать таблицу критериев. Каждая строка таблицы является критерием отбора, по которо­му производится фильтрация общего списка карт. Фильтрация по критериям служит быстрым и удобным способом доступа к картам трудового нормирования.

При запуске приложения в таблицу автоматически добавляются значения критериев из техпроцесса — например, заполняется «Операция» с наименованием той операции из дерева ТП, для которой производится нормирование. Список автома­тически заполняемых критериев настраивается администратором приложения.

Для поиска карты пользователь может выбрать нужную группу критериев в раскрывающемся списке Группа критериев. Список групп и перечень критериев, входящих в каждую группу, настраиваются администратором приложения.

Значения критериев могут быть введены в таблицу вручную (с клавиатуры) или выбраны из справочника. Если значение критерия выбирается из справочника, то при установке курсора в соответствующую ячейку поля Значение в правом углу появляется скрытая кнопка.

Чтобы исключить какой-либо критерий из фильтра, щелчком мыши снимите маркер слева от критерия.

Так как при большом объеме карт процесс фильтрации может занимать длительное время, запуск процесса может проводиться вручную нажатием кнопки Включить/Выключить фильтрацию списка карт (или сочетанием <Ctrl> + <A>). Если кнопка в нажатом положении — фильтрация проводится автоматически после любого изменения в критериях; для выключения автоматической фильтрации следует перевести кнопку в отжатое положение.

кнопка Включить/Выключить фильтрацию списка карт.

При большом количестве обрабатываемых карт и медленной конфигурации ПК можно сократить потребное время на поиск карты следующим образом:

-Перевести кнопку Включить/Выключить фильтрацию списка карт в
отжатое положение.

-Сформировать требуемый список критериев и их значений.

-Нажать кнопку Включить/Выключить фильтрацию списка карт.

Если какая-либо карта регулярно используется в процессе работы нормиров­щика то рекомендуется ее поместить на вкладку Избранно- установите курсор в списке на заголовок карты и нажмите кнопку Добавить в избранное на инструментальной панели списка (или нажмите <Ctrl> + <F>).

Переключение на вкладку осуществляется с помощью кнопки Избранное, расположенной в нижней части главного окна приложения.

3 Выбор карты и проведение расчета

Окно приложения содержит две основные вкладки, на которых проводится работа с картами: Список карт и Выбранные карты.

На вкладке Список карт отображается список карт нормирования, отфильтрованный по критериям, указанным пользователем в таблице критериев. Каждая карта содержит графическое изображение вида обработки и ее исходные данные.

Выбор карты для расчета неполного штучного времени осуществляется любым из четырех способов:

-двойным щелчком на карте;

-командой Выбрать карту контекстного меню;

-нажатием <Ctrl> + <A/>;

-нажатием кнопки Выбрать карту, расположенной в левом верхнем углу окна списка.

Приложение автоматически загружает выбранную карту в окно расчета нормативов времени. Окно содержит не более четырех вкладок: Неполное штучное время, Поправочные коэффициенты, Дополнительные параметры и Расчет по формуле. Количество и содержание вкладок определяется картой нормирования, выбранной на вкладке Список карт.

На каждой вкладке окна необходимо последовательно выбирать (или вводить с клавиатуры) параметры расчета. Для перехода к следующей вкладке дважды щелкни­те мышью на выбранном параметре или нажмите кнопку Далее.

Вкладка Неполное штучное время хранит таблицу нормативов вре­мени (ячейки с белым фоном) и параметры обработки (ячейки с серым фоном). Пользователю предоставлена возможность фильтрации данных по параметрам обра­ботки: дважды щелкните левой кнопкой мыши на одном из параметров обработки. Для выбора значения неполного штучного времени щелкните мышью на ячейке таблицы с неполным штучным временем и нажмите кнопку Далее.

Вкладка Поправочные коэффициенты доступна в случае, когда к выбранной карте подключена одна или несколько таблиц поправочных коэффициен­тов. Выбор значения поправочного коэффициента аналогичен выбору значения неполного штучного времени. Если вкладка содержит две или более таблиц поправоч­ных коэффициентов, то каждая таблица размещена на отдельной вкладке, подчинен­ной вкладке Поправочные коэффициенты Вкладка Дополнительные параметры доступна в случае, когда

выбранная карта нормирования содержит один или более дополнительных параметров. При необходимости отредактируйте значения дополнительных параметров и нажмите кнопку Далее для перехода на вкладку Расчет по формуле.

При переходе на вкладку Расчет по формуле происходит расчет неполного штучного времени. На вкладке указывается формула, переменные и выбранные значения. Двойной щелчок мыши на ячейке поля Значение позволяет вручную отредактировать значение любой переменной.

Для завершения расчета по карте нажмите кнопку ОК.

Выбранная карта нормирования и рассчитанное время скопируются на вкладку Выбранные карты. Вкладка содержит список карт, по которым был произведен расчет в текущем сеансе работы. Суммарный результат расчета левом нижнем углу окна.

4 Стандартная последовательность работы с приложением

Стандартный алгоритм работы с приложением «Универсальная система трудо­вого нормирования по укрупненным общемашиностроительным нормам времени» включает следующие операции:

1. В дереве ТП укажите операцию, для которой требуется определить норму.

2. Перейдите на вкладку Трудовое нормирование.

3. Щелчком правой кнопки мыши откройте контекстное меню и выберите пункт Добавить (карту).

4. Если критериев, переданных из техпроцесса, недостаточно, в таблице допол­ните набор критериев для поиска требуемых карт трудового нормирования.

5. В списке карт выберите нужную карту и нажмите кнопку Выбрать карту.

6. Передвигаясь по вкладкам окна расчета нормативов времени, последовательно выберите неполное штучное время и поправочные коэффициенты, отредакти­руйте значения дополнительных коэффициентов. На вкладке Расчет по форму­ле проверьте правильность выбора значений параметров. При необходимости отредактируйте их вручную или вернитесь на соответствующие вкладки. По окончании расчета нажмите кнопку ОК. Проверьте комплектность выбранных карт и полученный результат по информации на вкладке Выбранные карты.

По окончании расчета нажмите кнопку Сохранить список карт в правом
верхнем углу окна приложения. Приложение завершит свою работу, информация о выбранных картах, параметрах и результатах расчета скопируется на вкладку Трудовое нормирование ВЕРТИКАЛЬ.

5 Проведение повторного расчета по карте

Не запуская приложение, на вкладке Трудовое нормирование пользователь может просмотреть перечень карт, использованных для нормирования операции (столбец Карта). Кроме того, для просмотра доступны:

-результат расчета (То или Твсп, мин) по каждой карте (столбец Время);

-расчетная формула, по которой был получен результат;

-значения коэффициентов и переменных, принятых для расчета времени.

Для доступа к значениям параметров, с которыми был проведен расчет по карте, нажмите кнопку «+», расположенную слева от строки с картой.

Для каж­дого параметра указывается:

-наименование параметра;

-имя переменной, используемое в расчетной формуле;

-выбранное значение параметра.

При необходимости пользователь может провести повторный расчет по любой карте:

1. Установите курсор на карту, по которой требуется провести повторный расчет.

2. Щелчком правой кнопки мыши откройте контекстное меню и выберите пункт Редактировать карту.

При этом запускается приложение «Универсальная система трудового нормиро­вания по укрупненным нормам», которое автоматически загружает для расчета карту, выбранную на вкладке Трудовое нормирование.

Сводную таблицу норм времени для всех технологических операций привожу в Приложении В.


Заключение

В данном курсовом проекте я разработала в САПР ТП «Вертикаль» технологический процесс механической обработки детали «Шкив». Согласно исходных данных, т.е. по чертежу детали «Шкив» ТП 1000 0199-19 и годовой программе выпуска 5000 шт. были решены следующие вопросы:

- определила назначение детали «Шкив», описала химический состав и механические свойства материала детали стали 45-3-5 ГОСТ 1050-74.

- в зависимости от годовой программы выпуска и массы детали подобрала тип производства - среднесерийный;

- произвела анализ технологичности детали, рассмотрев качественную и количественную оценку, сделала вывод о технологичности детали «Шкив»;

- выбрала два варианта получения заготовки - штамповку и круглый сортовой прокат;

- назначила методы обработки поверхностей детали; начертила эскиз детали с нумерацией обрабатываемых поверхностей в САПР ТП- Компас График;

- выбрала базы на каждую операцию технологического;

- произвела анализ типового технологического процесса, скорректировала типовой технологический процесс детали «Шкив»;

- разработала технологический маршрут обработки детали и произвела подробную разработку операций техпроцесса;

- рассчитала режимы резания, нормы времени в САПР ТП «Вертикаль».


Список использованных источников

1. Расчет припусков и межпереходных размеров в машиностроении: Учеб. пособ. для машиностроителей спец. вузов/ Л.М. Радкевич, В.Ф.Тимирязев, А.Г. Скирпмажзе, под ред. В.А. Тимирязева.-М.: Высшая школа, 2004-272 с.

2. Горбацевич А.Ф. Курсовое проектирование по предмету технология машиностроения. Минск, Высшая школа, 1995.

3. Курсовок проектирование по предмету «Технология машиностроения», Часть 1, Днепропетровск, 1990.

4. Марочник сталей и сплавов: Справочник/Под ред. В.Г. Сорокина, А.В. Волосникова и др. М.: Машиностроение, 1999.

5. Справочник технолога – машиностроителя Т.1/Под ред. А.М. Дальского, А.Г. Суслова, А.Г. Косиловой, Р.К. Мещерякова. – 5-е изд, прераб. и доп. – М.: Машиностроение – 1, 2001- 912 с.

6. Обработка металлов резанием: Справочник технолога/А.А. Панов, В.В. Аникин, Н.Г. Бойм и др.; Под общ. ред. А.А. Панова. 2-е изд., перераб. и доп. – М: Машиностроение, 2004-784 с.

7. Ю.Г. Кузнецов. Оснастка для станков с ЧПУ, М.: Машиностроение, 1987.

8. И.В. Силантьева. Техническое нормирование машиностроительного поизводства, М.: Машиностроение, 1990.

9. Справочник технолога – машиностроителя Т.2/Под ред. А.М. Дальского, А.Г. Суслова, А.Г. Косиловой, Р.К. Мещерякова. – 5-е изд, прераб. и доп. – М.: Машиностроение – 1, 2001-912 с.

10. Справочник шлифовщика/Л.М. Кожуро, А.А. Панов, Э.И. Ремизовский, П.С. Чистосердцев; Под ред. П.С. Чостосердова. – Мн.: Высшая школа, 1991-287 с.

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Реферат: 1 Проектирование технологического процесса

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222530)
Комментарии (3006)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
