Реферат: по спецкурсу физика и техника вакуума. Вакуумные трубопроводы. Сварные герметичные соединения

Название: по спецкурсу физика и техника вакуума. Вакуумные трубопроводы. Сварные герметичные соединения
Раздел: Остальные рефераты
Тип: реферат Добавлен 03:43:08 18 сентября 2011 Похожие работы
Просмотров: 158 Комментариев: 1 Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ФИЗИЧЕСКИЙ ФАКУЛЬТЕТ

КАФЕДРА ФИЗИКИ ТВЕРДОГО ТЕЛА

Реферат по спецкурсу физика и техника вакуума.

Вакуумные трубопроводы. Сварные герметичные соединения.

Работа студента 5-го курса

Эйзнера А.Б.

Проверил преподаватель

Драко В.М.

Минск 2002 г.


Оглавление.

1. Вакуумные трубопроводы 3

2. Сварные герметичные соединения 6


1. Вакуумные трубопроводы.

Элементы вакуумной системы, размещающиеся в вакуумных машинах и установках, связаны между собой по средствам соединительных соединений – трубопроводов.

Трубопроводы могут быть гибкими или жесткими. Гибкие сложнее жестких и применяются для соединения элементов, не имеющих общей конструкционной базы. Допуск на их установку в этом случае допускает нескольких миллиметров.

Конструктивные формы трубопроводов показаны на рис. 1. Длинна трубопровода обычно выбирается исходя из конструктивных соображений, связанных с удобством размещения элементов в каркасе вакуумной установки. Диаметр трубопровода определяется при проектировочном расчете исходя из требований к его проводимости.

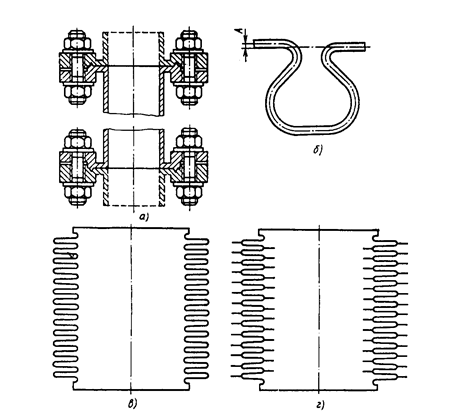

Рис.1 Конструктивные формы трубопроводов: а – жесткий трубопровод; б – изогнутый трубопровод; в – сильфон гидроформованный; г – сильфон мембранный сварной.

Вакуумные трубопроводы должны выдерживать атмосферное давление без разрушения или потери устойчивости.

Номинальный диаметр отверстия в трубе называется условным проходным диаметром и обозначается Dy .

Толщина S стенок трубопровода из условий его прочности для тонких стенок S/Dy < 0,05 определяют по формуле :


где pатм – атмосферное давление; С – прибавка на коррозию и технологический допуск; sдоп – допускаемое напряжение.

Допускаемое напряжение принимается равным наименьшему из трех значений: st B / 2,6 ; st T / 1,5 ; st ДП / 1,5 , где st B , st T , st ДП – соответственно предел прочности, условный предел текучести, условный предел длительной прочности материала труб при их рабочей температуре.

Величина прибавки С колеблется в пределах (0,05…0,18) S . Если в результате расчета S по выше приведенной формуле окажется, что S/Dy ≥ 0,05, то расчет следует уточнить по формулам, справедливым для толстостенных цилиндров. Распределение касательных sТ и нормальных sn напряжений в толстостенной трубе может быть определено по формулам:

где p1 и p2 – давления на наружной и внутренней стороне цилиндра; r1 и r2 – радиусы наружной и внутренней поверхностей цилиндра; r – текущее значение радиуса цилиндра.

Если p2 = 0, то наиболее опасным является напряженное состояние внешних волокон трубы. Главные напряжения при r = r1 :


Исходя из четвертой теории прочности имеем:

Толщину стенки цилиндрических трубопроводов (м), особенно в случаях больших диаметров, следует проверять по условию устойчивости:

где ET – модуль упругости материала трубопровода; Dy и l – диаметр условного прохода и длинна трубопровода; С – допуск на толщину стенки, м. Зависимость модуля упругости от температуры для типовых конструкционных материалов трубопроводов показана на следующем рисунке 2:

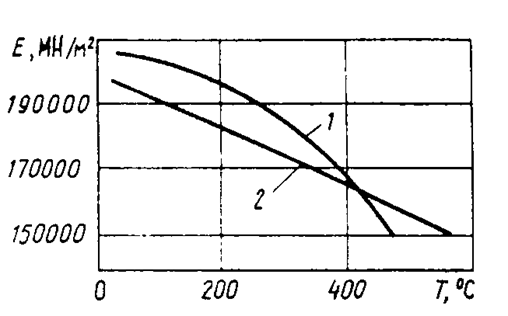

Рис. 2 Зависимость модуля упругости материалов трубопровода от температуры: 1 – углеродистая сталь; 2 – легированные стали аустенитного класса.

2. Сварные герметичные соединения

Для герметичного соединения деталей в вакуумной технике мо­гут применяться следующие виды сварок:

· газовая ацетиленовая;

· электродуговая;

· газодуговая в защитной среде;

· холодная методом пластической деформации;

· диффузионная в вакууме и сварка трением;

· электронно-лучевая.

Газовая ацетиленовая сварка применяется для малоуглероди­стых сталей с толщиной стенки в месте сварки не более 2 мм. Гер­метичные соединения получают при сварке с отбортовкой; стыковая сварка деталей сверхвысоковакуумных систем не рекомендуется.

Электродуговая сварка может применяться для соединения де­талей низковакуумных систем с толщиной стенки более 2 мм. Луч­шие результаты можно получить при автоматической сварке под слоем флюса. Для сверхвысоковакуумных систем она не рекомен­дуется из-за недостаточной герметичности.

Газодуговая сварка в защитной среде с плавящимся и неплавя­щимся электродом для соединения различных металлов может при­меняться для всех типов вакуумных систем. Нержавеющая сталь, медь, алюминий при толщинах в месте сварки 0,1 до 2 мм сварива­ются в среде аргона или гелия вольфрамовым неплавящимся элек­тродом. Лучшие результаты получаются при автоматической сварке в камерах, в которых после откачки воздуха напускается инертный газ.

Холодная сварка методом пластической деформации применяет­ся для соединения небольших деталей из пластичных материалов (медь, алюминий). Требует сложного прессового оборудования.

Диффузионная сварка в вакууме и сварка трением применяется для соединения разнородных материалов: меди и керамики и т. д.

Электронно-лучевая сварка применяется для соединения хими­чески активных и тугоплавких материалов, ответственных узлов из стали, меди и алюминиевых сплавов. Сварка ведется в вакуумных камерах при давлении не более 10 -3 Па.

Ко всем видам вакуумно-герметичной сварки предъявляются специальные требования.

1. Для получения герметичных соединений сварка должна ве­стись с постоянной скоростью; перерывы и подварки часто служат местом появления микротрещин, создающих течи.


2. Сварку желательно вести со стороны, обращенной в процессе эксплуатации в вакуум, для уменьшения количества щелей, карма­нов и неровностей тыльной стороны шва.

3. Допускается вогнутый шов в стыковых и угловых со­единениях, получающийся при сварке без присадочного материала.

4. После изготовления сварные швы обязательно должны прове­ряться на герметичность с помощью вакуумных течеискателей.

К конструкции и технологии обработки деталей, которые подго­тавливаются к сварке, предъявляются дополнительные требования:

· детали перед сваркой тща­тельно очищаются и обезжири­ваются;

· сопряжения между свариваемыми деталями долж­ны выполняться по скользящей посадке.

Детали для угловых швов можно подготавливать соглас­но одному из вариантов, пока­занных на рис. 3.

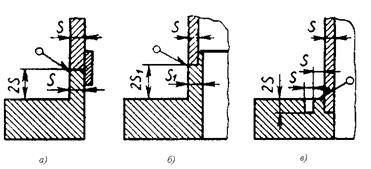

Рис.3 Конструкция угловых сварных соединений: а – без отбортовки; б – с отбортовкой; в – соединение деталей разной толщины.

Ва­риант рис. 3, а рекомендует­ся для некруглых, а вариант рис. 3, б — для круглых деталей. Соединение тонкостен­ной трубы с толстой плитой показано на рис. 3, в. Особен­ностью этой сварки является дополнительное кольцо, вырав­нивающее толщины сваривае­мых деталей. Без этого кольца сварка невозможна из-за оплавления тонкостенной детали.

Сварка фланца с обечайкой может быть выполнена различными способами, показанными на рис. 4.

Рис.4 Сварка фланцев с обечайкой: а – с подкладкой; б – без подкладки; в – с проточкой во фланце.


Во всех случаях фланцы не требуют припуска на до­полнительную обработку после сварки, так как соединяются одина­ковые по толщине тонкостенные элементы, а массивный фланец не успевает даже нагреться за время сварки

Сильфоны из нержавеющей стали, широко применяемые в высо­ковакуумной технике, могут иметь толщину стенки от 0,05 до 0,25 мм. Соединения сильфонов при сварке с трубами, фланцами и валами показано на рис. 5.

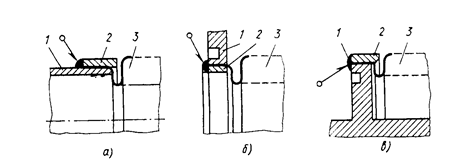

Рис.5 Сварка сильфонов: а – с трубой; 1 – труба; 2 – охранное кольцо; 3 – сильфон; б – с фланцем; 1 – фланец; 2 – охранное кольцо; 3 – сильфон; в – с валом; 1 – вал; 2 – охранное кольцо; 3 – сильфон.

Примеры конструкций плоских, цилиндрических и угловых свар­ных вакуумных соединений с отбортовкой и без нее показаны на рис. 6.

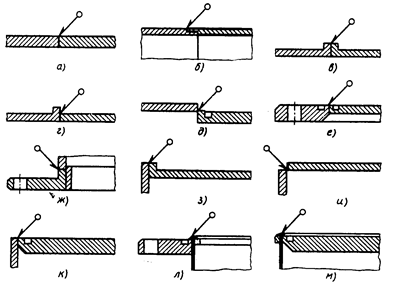

Рис.6 Примеры конструкций вакуумных сварных соединений: а – стыковые без отбортовки для плоских деталей; в-ж – стыковые с отбортовкой для плоских деталей; з,к – угловые с отбортовкой для плоских деталей;л – соединение фланца с тонкостенной оболочкой; м – соединение днища с тонкостенной оболочкой.
