Учебное пособие: Технология бетонных работ методические указания к курсовой работе по дисциплине «Технология строительных процессов» для студентов специальности 270102 «Промышленное и гражданское строительство» очной формы обучения

Название: Технология бетонных работ методические указания к курсовой работе по дисциплине «Технология строительных процессов» для студентов специальности 270102 «Промышленное и гражданское строительство» очной формы обучения
Раздел: Остальные рефераты
Тип: учебное пособие Добавлен 02:27:03 10 сентября 2011 Похожие работы
Просмотров: 686 Комментариев: 1 Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение

высшего профессионального образования

«Кузбасский государственный технический университет»

Кафедра строительного производства

и экспертизы недвижимости

ТЕХНОЛОГИЯ БЕТОННЫХ РАБОТ

Методические указания к курсовой работе

по дисциплине «Технология строительных процессов»

для студентов специальности 270102 «Промышленное и

гражданское строительство» очной формы обучения

Составители Н. В. Гилязидинова

Т. Н. Санталова

Н. Ю. Рудковская

Утверждены на заседании кафедры

Протокол № 1 от 28.08.2008г.

Рекомендованы к печати

учебно-методической комиссией

специальности 270102

Протокол № 22 от 2 сентября 2008г.

Электронная копия находится

в библиотеке главного корпуса

ГУ КузГТУ

Кемерово 2008

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Задачами курсового проектирования являются закрепление теоретических знаний и приобретение практических навыков при проектировании рациональных способов технологии и организации процесса возведения монолитных железобетонных конструкций.

1.2. Курсовая работа разрабатывается на основании задания, выданного руководителем курсового проектирования. Варианты заданий приводятся в настоящих методических указаниях.

2. СОДЕРЖАНИЕ КУРСОВОЙ РАБОТЫ

2.1. Курсовая работа представляет собой технологическую карту на возведение монолитных железобетонных фундаментов и включает в себя пояснительную записку объемом 20-25 страниц текста и графическую часть на одном листе формата А1, выполненную с соблюдением требований стандартов.

2.2. Технологическая карта, представляемая в курсовой работе, должна состоять из следующих разделов:

− область применения;

− технико-экономические показатели;

− технология и организация строительных процессов;

− материально-технические ресурсы.

2.3. Все разделы технологической карты разрабатываются в указанной ниже последовательности и представляются в пояснительной записке и на листах графической части работы.

2.4. В расчетно-пояснительной записке автор приводит пояснения в следующем порядке:

1. Исходные данные для проектирования.

2. Определение состава и объемов строительных работ.

3. Выбор ведущей машины для бетонных работ.

4. Технология и организация работ.

5. Калькуляция трудовых затрат и заработной платы.

6. Календарный график производства работ.

7. Расчет состава бригады.

8. Выбор вспомогательных машин и механизмов. Расчет их количества.

9. Определение потребности в материально-технических ресурсах.

10. Разработка системы контроля качества.

11. Разработка мероприятий по охране труда и технике безопасности.

12. Определение технико-экономических показателей.

13. Список использованной литературы.

Титульный лист расчетно-пояснительной записки оформляется в соответствии с прил. 1. Текст записки разбивается на разделы и подразделы (которые нумеруются) сопровождается необходимыми схемами, таблицами. Страницы должны иметь нумерацию.

2.5. На листе графической части курсовой работы (рис. 1) размещаются:

1. Технологическая схема производства работ с указанием направления движения и расстановки машин, зон складирования материалов и привязки их относительно разбивочных осей.

2. Схема производства опалубочных работ.

3. Схема производства арматурных работ.

4. Схема производства бетонных работ.

5. Календарный график производства работ.

6. График движения рабочей силы.

7. Схема укладки и уплотнения бетона.

8. Указания по контролю качества всех видов работ.

9. Материально-технические ресурсы.

10. Указания по производству работ.

11. Указания по технике безопасности.

12. Состав бригады.

13. Технико-экономические показатели.

14. Область применения технологической карты.

15. Основная надпись (штамп).

В случае необходимости, на листах графической части размещаются узлы, детали, материалы, поясняющие особенности выполнения отдельных операций.


1

2

5

7

12

6

3

8

10

11

4

9

14

13

15

Рис. 1. Примерное размещение материалов на листе


3. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ

3.1. Исходные данные для проектирования

1. Приводится задание на курсовую работу. Вычерчивается план фундаментов здания с обозначением основных размеров. Пример на рис. 2.

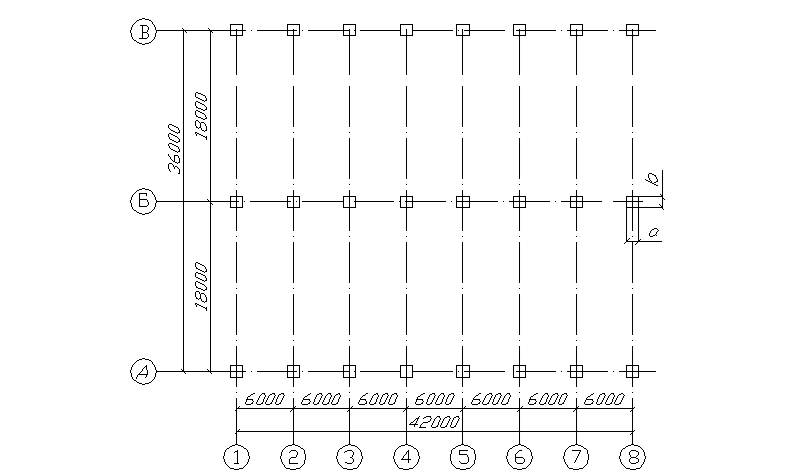

Рис. 2. План фундаментов здания

2. Вычерчивается эскиз одного фундамента с обозначением основных размеров. Исходные данные приведены в табл. 1.14 – 1.15 справочника проектировщика [1].

3.2. Определение состава и объема работ

Возведение монолитных железобетонных конструкций − комплексный процесс, состоящий из ряда простых процессов.

Первым этапом при выполнении курсовой работы является определение перечня простых процессов и состава работ.

В составе комплексного процесса ведения работ учитывают: устройство опалубки, монтаж арматуры, бетонирование, снятие опалубки, уход за бетоном, разгрузку и складирование элементов опалубки и арматуры.

При проектировании считают, что фундаменты возводят в предварительно устроенном земляном сооружении. Вид земляного сооружения, его размеры, откосы следует наметить в соответствии с размерами фундаментов и рекомендациями нормативных документов [2, 3].

При определении последовательности ведения работ учитывают вид фундамента, тип опалубки и арматуры, рекомендации по возведению фундаментов [4, 5, 6].

Намеченные методы производства работ должны предусматривать мероприятия, которые способствуют повышению производительности труда:

− использование сварных арматурных каркасов и сеток, изготовленных централизованно;

− применение унифицированных систем опалубок;

− централизованное приготовление бетонных смесей и доставка их специализированным транспортом;

− комплексная механизация возведения монолитных железобетонных конструкций.

Подсчет объемов работ ведется для каждого простого процесса отдельно.

Объем опалубочных работ определяется по площади опалубки, соприкасающейся с бетоном. Тип опалубки подбирается студентом самостоятельно, в результате анализа существующих форм и эффективности их использования для условий проектирования. Рекомендации приведены в прил. 2.

В пояснительной записке необходимо выполнить схему опалубки с маркировкой щитов.

Объем арматурных работ определяется на основании заданного вида армирования (прил. 3). Схемы армирования фундамента и подколонника приведены на рис. 3, 4. При подсчете объема арматурных работ определяют количество и массу арматурных изделий (отдельных стержней, сеток, каркасов). Сортамент стержневой арматуры приведен в прил. 4.

Рис. 3. Схема армирования фундамента:

1 – бетон замоноличивания стакана; 2 – подколонник; 3 – плитная часть фундамента; С-4 – два ряда арматурных сеток; С-6 – вертикальные сетки подколонника; С-10 – сетки горизонтального армирования подколонника; С-11 – сетки косвенного армирования

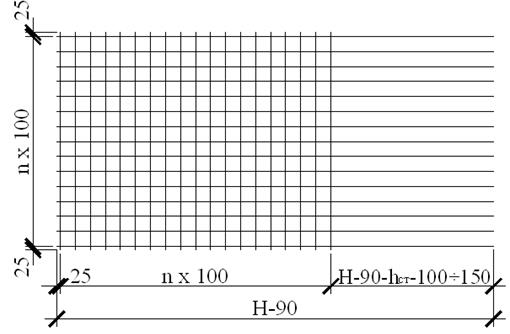

Рис. 4. Схема армирования подколонника сетками С-10 и С-11

Объем бетонных работ определяется по объему бетона в плотном теле, в соответствии с заданными размерами фундамента.

Уход за уложенным бетоном предполагает или поливку бетонной поверхности водой из брандспойта, или покрытие ее утеплителем, или сочетание того и другого.

Расчет объемов выполняется в натуральных измерителях (т, шт., м2 , м3 ), указанных в ЕНиР [7, 8].

3.3. Выбор ведущей машины для бетонных работ

Ведущим процессом при возведении монолитных железобетонных конструкций является бетонирование.

На данном этапе проектирования следует выбрать способ подачи бетона (бетононасосом, бетоноукладчиком, краном или др.), на основе анализа научно-технической литературы, эффективного применения машин и конструктивных особенностей объекта [9, 10].

В курсовой работе следует наметить два варианта производства бетонных работ, отличающихся типом применяемой ведущей машины. Технические характеристики машин предлагаются в прил. 5 и в [9]. В результате выбора следует привести марку машины и ее технические параметры.

Выбор варианта производства бетонных работ следует производить на основании технико-экономического анализа. В качестве анализируемых показателей могут быть использованы трудоемкость бетонных работ и стоимость механизированных затрат.

Трудоемкость бетонных работ определяется по калькуляции затрат труда и заработной платы, составленной на выбранные способы подачи и укладки бетона.

, (1)

где – трудоемкость бетонных работ, чел.-ч (маш.-ч); – трудоемкость приема бетонной смеси, чел.-ч; – трудоемкость подачи бетонной смеси, чел.-ч (маш.-ч); – трудоемкость укладки бетонной смеси, чел.-ч.

В калькуляцию (табл. 1) вносят работы для двух вариантов и подсчитывают их трудоемкости. Например: 1 вариант – кран, оборудованный бадьей; 2 вариант – бетоноукладчик.

Стоимость механизированных затрат может быть определена по формуле (2)

, (2)

где – единовременные затраты на доставку и монтаж строительных машин, р.; – стоимость машино-часа работы машины, р.; – трудоемкость или затраты рабочего времени на производство работ, маш.-ч; – заработная плата всех рабочих строительных специальностей, р.; , – коэффициенты накладных расходов (=1,08; =1,5).

Исходные данные для определения себестоимости эксплуатации машин приведены в прилож 6.

В результате анализа к производству работ принимают вариант с меньшей трудоемкостью и стоимостью.

3.4. Технология и организация работ

В пояснительной записке необходимо описать технологию всех простых процессов, выполняемых при возведении монолитных железобетонных фундаментов (опалубочных, арматурных, бетонных), в том числе организацию рабочих мест [11, 12, 13]. При этом следует указать средства подмащивания, инструменты, приспособления, использованные при выполнении рабочих операций и для контроля качества работ.

Разрабатываются мероприятия по выдерживанию и уходу за бетоном с учетом температурно-влажностных условий на площадке.

При описании технологических процессов указывают профессии и разряды рабочих, привлекаемых для их выполнения. Описание сопровождается рисунками и схемами, располагаемыми в тексте пояснительной записки и на листах графической части проекта.

3.5. Калькуляция трудовых затрат и заработной платы

Калькуляция трудовых затрат и заработной платы составляется для рабочих процессов, намеченных в п. 3.2. в соответствии с технологией работ, описанной в п. 3.4.

Калькуляция трудовых затрат и заработной платы должна учитывать следующие работы:

− установка опалубки;

− установка арматурных сеток и каркасов;

− прием бетонной смеси из транспортных средств;

− подача бетонной смеси к месту укладки;

− укладка бетонной смеси в конструкцию;

− уход за свежеуложенным бетоном;

− разборка опалубки и демонтаж средств подмащивания;

− погрузочно-разгрузочные работы на площадке и т.д.

Калькуляцию составляют с использованием ЕНиР [7, 8] и оформляют в виде табл. 1.

Таблица 1

Калькуляция трудовых затрат и заработной платы

Шифр норм

Наименование

работ

Единицы измерения

Нормы

времени

Объем работ

Трудо-емкость

Расценка, р.

Сумма заработной

платы, р.

Состав звена

чел.-ч

маш.-ч

чел.-ч

маш.-ч

профессия

разряд

кол-во

1

2

3

4

5

6

7

8

9

10

11

12

13

Σ

Σ

Σ

При составлении калькуляции нормы времени, расценки и состав звена выписываются из соответствующих параграфов ЕНиР.

Трудоемкость определяют как произведение нормы времени и объема работ. Заработная плата – произведение расценки и объема работ.

После определения затрат на выполнение каждого процесса, определяется сумма по графам трудоемкость и заработная плата.

3.6. Календарный график производства работ

Календарный график производства работ составляется для выбранного способа производства бетонных работ на основе калькуляции трудовых затрат и заработной платы с учетом намеченной последовательности выполнения работ.

Выполняется в виде таблицы и приводится в графической части курсовой работы.

Форма календарного графика представлена в табл. 2.

Продолжительность каждого отдельного процесса в днях может быть определена по формуле

, (3)

где − число рабочих в смену, чел.; – число смен в сутки;

– плановая трудоемкость, чел.-дн.:

, (4)

где – нормативная трудоемкость, чел.-дн.; – коэффициент выполнения плана, принимается равным 1,0 – 1,15.

Калькуляция составляется на основе действующей нормативной документации.

Таблица 2

Календарный график производства работ

Наименование работ

Объем

работ

Трудоем-

кость,

чел.-смен

Уровень выполнения норм, %

Потреб-

ные ма-

шины

Продолжительность работы, дн.

Количество рабочих смен в сутки

Число рабочих в смену

Состав звена

Месяц,

год

Единицы измерения

Количество

нормативная

плановая

наименование

количество

кален-

дарные

дни

рабочие

дни

1

2

3

4

5

6

7

8

9

10

11

12

13

График движения рабочих строится в масштабе времени календарного графика работ. На нем показывается число работающих в течение дня, в первую смену и определяется среднее количество рабочих на период устройства фундаментов.

3.7. Расчет состава бригады

Расчет состава бригады выполняют после разработки календарного графика.

Для рациональной организации работ по возведению монолитных железобетонных конструкций необходимо сделать правильный подбор состава комплексной бригады.

При проектировании состава бригады предполагают, что продолжительность всего комплекса работ, поручаемых бригаде, равна общей продолжительности работ по календарному графику. Расчет производится по формуле

, (5)

где – плановая трудоемкость работ, чел.-дн.(из календарного графика), Т – продолжительность работ, дн.(из календарного графика).

В ходе расчета следует определить общее число рабочих в бригаде и число рабочих различных профессий и квалификаций, входящих в бригаду.

Квалификационный состав звеньев определяется в соответствии с рекомендациями ЕНиР. При организации комплексной бригады следует использовать возможность совмещения профессий.

Численно-квалификационный состав бригады приводится в табл. 3.

Таблица 3

Состав комплексной бригады

Профессия рабочих

Всего

В том числе по разрядам

1

2

3

4

5

6

3.8. Выбор вспомогательных машин и механизмов

Для комплексной механизации процесса возведения монолитных конструкций подбирают комплект ведущей и вспомогательных машин, взаимоувязанных по производительности и техническим параметрам.

В основу расчета берется ведущая машина, выбранная в п. 3.3. В соответствии с производительностью ведущей машины и сроков производства работ, определенных в календарном графике, рассчитывают необходимое количество машин и механизмов.

Машины для доставки бетонной смеси на строительную площадку выбирают по справочной литературе [9, 10] с учетом дальности транспортирования, типа дорог, состава бетонной смеси. Справочные данные приведены в прил. 7, 8.

Количество транспортных средств рассчитывают по формуле

, (6)

, (7)

где – поток бетона или его количество для устройства фундаментов в смену, м3 /смен.; – общий объем укладываемой бетонной смеси, м3 ; – количество смен бетонирования (принимается по календарному графику); – вместимость кузова, м3 ; – продолжительность смены, ч; – время погрузки (5−12 мин), ч; – время разгрузки (5−10 мин), ч; – время маневрирования до разгрузки (5−7 мин), ч; – расстояние перевозок, км; – средняя скорость движения, км/ч.

Для уплотнения бетонной смеси подвижностью от 0 до 8 см осадки стандартного конуса рекомендуется использовать глубинные вибраторы. Марка вибратора назначается в зависимости от типа бетонируемой конструкции и размеров арматурных изделий. Технические характеристики вибраторов приведены в прил.9.

Количество вибраторов определяется по формуле

, (8)

где – поток бетона в час, м3 /ч; – техническая производительность вибратора, м3 /ч:

, (9)

где – коэффициент использования вибратора (0,8−0,9); – радиус действия вибратора, м; – толщина прорабатываемого слоя бетонной смеси, м.

, (10)

где – длина рабочей части вибратора, м; – глубина проникания вибратора в предыдущий слой при уплотнении очередного слоя бетонирования, м; – продолжительность вибрирования, 15−20 с; – время перемещения вибратора с одной позиции на другую, 5−15 с.

3.9. Материально-технические ресурсы

Потребность в материально-технических ресурсах определяется на протяжении всей работы над проектом.

Потребность в основных материалах, конструкциях и полуфабрикатах определяется с учетом норм расходов материалов[14]. Все выполненные расчеты анализируют, результаты сводят в табл.4 и выносят на лист графической части.

Таблица 4

Ведомость потребности в материалах, конструкциях,

полуфабрикатах

Наименование

Тип, марка

Единицы измерения

Количество

Потребность в машинах, инструментах, оборудовании и инвентаре определяют с учетом нормокомплектов для производства бетонных работ (прил. 10) и представляются в виде табл.5 на листе графической части.

Таблица 5

Ведомость потребности в машинах, инструментах, оборудовании и инвентаре

Наименование

Тип, марка

Количество

Технические

характеристики

3.10. Разработка системы контроля качества

В курсовой работе следует отразить мероприятия по контролю качества поступающих материалов и конструкций, операционному и приемочному контролю, перечислить акты на скрытые работы [6, 15].

Материалы располагают в пояснительной записке и на листах графической части проекта.

3.11. Мероприятия по охране труда и технике безопасности

В разделе приводятся конкретные инженерные решения, направленные на обеспечение безопасной работы людей, исправной работы машин и механизмов. Подробно оговариваются мероприятия по технике безопасности при работе с грузоподъемными и транспортными механизмами; электрооборудованием; при работе на высоте; при установке, креплении опалубки и средств подмащивания и пр.

При разработке мероприятий учитывают требования СНиП и рекомендации справочной литературы [2, 4, 5, 6].

Материал располагают в пояснительной записке и на листе графической части проекта.

3.12. Технико-экономические показатели

После разработки всех технических решений и составления календарного графика производства работ подсчитываются технико-экономические показатели ж/б в деле:

− объем работ, м3 ;

− общая продолжительность работ, дн.;

− трудоемкость работ, чел.-смен;

− затраты машинного времени, маш.-смен;

− выработка на одного рабочего в смену, м3 ;

− выработка на одну машину в смену, м3 ;

− затраты труда на 1 м3 ж/бетона, чел.-смен;

− затраты машинного времени на 1 м3 ж/бетона, маш.-смен;

− уровень выполнения норм, %.

Нормативная и планируемая трудоемкость ж/бетонных работ определяется по календарному графику или по калькуляции трудозатрат и з/платы. Выработка рассчитывается как частное от деления объема работ на трудоемкость. Затраты труда на 1 м3 ж/бетона определяются делением трудоемкости бетонных работ на объем. Затраты времени механизмов в машино-сменах определяют по затратам труда машинистов, указанных в ЕНиР, или путем деления трудоемкости на нормативный состав звена. Нормативные и планируемые показатели сводятся в табл. 6 и выносятся на лист графической части.

Таблица 6

Технико-экономические показатели

№№

п/п

Наименование

показателей

Единицы

измерения

Значения показателей

нормативные

планируемые

3.13. Список использованной литературы

В список литературы включают все использованные нормативные и технические источники информации в порядке их упоминания в тексте пояснительной записки.

4. СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. Типовые железобетонные конструкции зданий и сооружений для промышленного строительства: Справочник проектировщика. – М. : Стройиздат, 1981.

2. СНиП 12-04-2002. Безопасность труда в строительстве.– М. : Стройиздат, 2003.

3. СНиП 3.02.01-87. Земляные сооружения. Правила производства и приемки работ. – М. : Стройиздат, 1987.

4. Стаценко, А. С. Технология бетонных работ : учеб. пособие. – Минск : Высш. шк., 2006.

5. Руководство по конструкциям опалубок и производству опалубочных работ. – М. : Стройиздат, 1985.

6. СНиП 3.03.01-87. Несущие и ограждающие конструкции. Правила производства и приемки работ. – М. : Стройиздат, 1987.

7. ЕНиР. Сборник 1. Внутрипостроечные транспортные работы. – М. : Стройиздат, 1987.

8. ЕНиР. Сборник 4-1. Монтаж сборных и устройство монолитных железобетонных конструкций. – М. : Стройиздат, 1987.

9. Добронравов, С. С. Строительные машины и основы автоматизации. − М. : Высш. шк., 2001.

10. Могилевский, Я. Г. Машины и оборудование для бетонных и железобетонных работ. – М. : Стройиздат, 1993.

11. Соколов, Г. К. Технология строительного производства : учеб. пособие. – М. : Академия, 2007.

12. Стаценко, А. С. Технология строительного производства. – Ростов н/Д : Феникс, 2006.

13. Теличенко, В. И. Технология строительных процессов. Часть I. − М. : Высш. шк., 2005.

14. Зинева, Л. А. Справочник инженера-строителя. Расход материалов на общестроительные и отделочные работы. – Ростов н/Д : Феникс, 2002.

15. Схемы пооперационного контроля качества строительных, ремонтно-строительных и монтажных работ. – С-Петербург, 2006.

16. Технология строительного производства в примерах и задачах : учеб. пособие / Н. В. Гилязидинова, А. В. Угляница, Н. Ю. Рудковская, Т. Н. Санталова ; ГУ КузГТУ. – Кемерово, 2007.

ПРИЛОЖЕНИЕ 1

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение

высшего профессионального образования

«Кузбасский государственный технический университет»

Кафедра строительного производства

и экспертизы недвижимости

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по технологии бетонных работ

Выполнил студент группы

(ФИО)

Проверил руководитель

(ФИО)

« » 200_ г.

Кемерово 200_

ПРИЛОЖЕНИЕ 2

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ОПАЛУБКИ

Для конструкций по заданию принять разборно-переставную деревометаллическую опалубку.

В ребрах опалубок выполнены отверстия 20 мм с шагом 100 мм, это позволяет соединять щиты любых типоразмеров между собой по любым граням. Из щитов собираются панели. При необходимости собранные панели усиливаются схватками. Для удержания панелей в проектном положении применяются подкосы или расчалки. На несущих конструкциях опалубки монтируются навесные площадки и лестницы для рабочих.

Возможна укрупнительная сборка щитов. Типоразмеры щитов опалубки приведены в таблице.

Типоразмеры щитов опалубки

Тип опалубки

Марка щитов

Размеры щитов

Масса щитов, кг

Монолит – 76

ЩК – 1,80,6

1800600

39,2

ЩК – 1,80,45

1800450

27,5

ЩК – 1,80,3

1800300

21,8

ЩК – 1,20,6

1200600

23,0

ЩК – 1,20,45

1200450

19,3

ЩК – 1,20,3

1200300

15,2

ЩК – 1,00,6

1000600

21,1

ЩК – 1,00,3

1000300

13,4

ЩК – 0,60,3

600300

7,8

Монолит – 77

ЩК – 1,80,6

1800600

38,0

ЩК – 1,80,5

1800500

32,0

ЩК – 1,80,4

1800400

27,0

ЩК – 1,80,3

1800300

24,0

ЩК – 1,50,6

1500600

26,0

ЩК – 1,50,5

1500500

26,2

ЩК – 1,50,4

1500400

21,8

ЩК – 1,50,3

1500300

19,5

ЩК – 1,20,6

1200600

27,2

ЩК – 1,20,5

1200500

22,4

ЩК – 1,20,4

1200400

18,8

ЩК – 1,20,3

1200300

16,5

ЩК – 0,90,45

900450

16,1

ЩК – 1,20,45

1200450

21,8

ЩК – 1,50,45

1500450

21,7

ЩК – 1,80,45

1800450

30,0

ПРИЛОЖЕНИЕ 3

СХЕМЫ АРМАТУРНЫХ СЕТОК

С-4

Арматуру принять Æ = 16 мм А-II (два ряда арматурных сеток).

С-11

Арматуру принять Æ = 10 мм А-II (два ряда арматурных сеток).

Продолжение прил. 3

С-10

Арматуру принять Æ = 12 мм А-II (количество сеток зависит от глубины стакана, расстояние между сетками – 100 мм).

С-6

Диаметр арматуры принять для продольных стержней – 16 мм, для поперечных – 10 мм А-II (две арматурных сетки устанавливаемых вертикально).

ПРИЛОЖЕНИЕ 4

СОРТАМЕНТ СТЕРЖНЕВОЙ АРМАТУРЫ

Диаметр стержней, мм

Масса 1 погонного метра

3

0,055

4

0,099

5

0,154

6

0,222

7

0,302

8

0,395

9

0,499

10

0,617

11

0,750

12

0,889

13

1,040

14

1,208

15

1,390

16

1,578

17

1,780

18

1,998

19

2,230

20

2,466

21

2,720

22

2,984

25

3,850

28

4,830

32

3,310

36

7,990

40

9,870

45

12,480

ПРИЛОЖЕНИЕ 5

Таблица 5.1

Технические характеристики самоходных ленточных

бетоноукладчиков

Показатель

УБК-132

БУ-1

БУМ-1

ЭМ-44

ЛБУ-20

Производительность, м3

11

11

9

15

20

Базовая

машина

трактор

ДТ-75

трактор

С-100ПГ

погрузчик

Т-107

трактор

С-100М

экскаваторный гусе- ничный

ход Э-303

Длина стрелы ленточного конвейера, м

14,9

12,6

10,0

16,0

21,0

Вылет стрелы, м

11,0

10,0

10,0

14,0

3-20

Угол поворота стрелы, град

100

150

20

180

360

Угол подъема стрелы, град

20

15

10

10

60

Высота подачи бетонной смеси, м

5,5

до 3,0

2,8

до 5,5

до 8,0

Вместимость приемного бункера, м3

1,6

2,4

1,6

1,6

3,2

Обслуживающие рабочие, чел.

2

2

3

3

2

Таблица 5.2

Технические характеристики бетононасосных установок

с гидравлическим приводом

Показатель

СБ-161

СБ-85

СБ-95

С-296А

Производительность, м3

5–60

25

25

10

Дальность подачи, м:

по вертикали

по горизонтали

70

350

50

350

50

350

40

250

Внутренний диаметр

бетоновода, мм

150

207

207

150

Вместимость приемного

бункера, м3

0,6

0,55

0,55

0,45

Мощность двигателя, кВт

100,0

57,7

57,7

16,8

Масса (без бетоновода), кг

5500

6500

11300

2850


ПРИЛОЖЕНИЕ 6

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ СЕБЕСТОИМОСТИ ЭКСПЛУАТАЦИИ МАШИН

Марка крана

Синв . , р.

Е0 , р.

Смаш.-ч . , р.

Марка

крана

Синв . , р.

Е0 , р.

Смаш.-ч . , р.

МКГ-6,3

20890

45,3

2,47

МКА-10М

19010

10,47

3,440

МКГ-10

22290

45,3

3,37

К-162

19110

11,15

3,990

Э-801

16960

51,2

3,03

МКА-16

27420

11,15

4,320

Э-10011

18410

74,0

3,39

К-124

17500

34,10

4,040

Э-1003

15230

74,0

2,98

К-161

21000

37,80

4,895

Э-1004

17810

74,0

3,07

МКП-16

34120

37,80

5,370

МКГ-16

23600

74,0

3,43

МКП-25

36120

58,90

5,800

МКГ-16М

30700

74,0

4,32

К-255

31870

67,20

5,440

МКГ-20

33810

74,0

4,42

К-401

42530

101,20

6,480

МКГ-25

31100

76,0

4,55

МКП-40

77780

65,40

7,490

Э-1252

23280

74,0

4,01

К-631

86490

101,20

10,150

Э-1254

23280

74,0

4,01

Бетононасосы

Э-1258

25200

74,0

4,08

С-296А

5030

1352

1,330

ДЭК-25

23700

87,8

5,00

СБ-85,86

6920

2138

1,690

СКГ-25

36290

87,8

5,36

СБ-161

13375

4549

2,490

СКГ-30

38550

87,8

5,43

Бетоноукладчики

СКГ-40

44470

87,8

5,93

УБК-132

1733

162

1,230

СКГ-40БС

45170

115,6

5,95

БУ-1

3930

227

1,620

СКГ-50

61730

121,42

8,26

БУМ-1

3103

231

1,280

ДЭК-50

73100

121,42

8,58

ЭМ-44

3930

227

1,620

ЛБУ-20

6960

246

1,650

Примечание: стоимостные показатели приведены в ценах 1987 года.


ПРИЛОЖЕНИЕ 7

ПРЕДЕЛЬНЫЕ РАССТОЯНИЯ ТРАНСПОРТИРОВАНИЯ БЕТОННОЙ СМЕСИ

Вид

дорожного

покрытия

Скорость транспор-

тирования, км/ч

Расстояние перевозки, км

автобетоносмеситель

автобтоновоз

автосамосвал

при режиме

транспортирования

А

Б

В

Жесткое,

асфальт,

асфальтобетон

30

расстояние не ограничено

до 120

до 100

до 45

до 25

Мягкое

грунтовое,

щебеночное

улучшенное

15

Применение не

рекомендуется

(быстрый выход из строя)

до 15

до 12

Режим А – включение барабана в пути следования за 10−20 мин до разгрузки на строящемся объекте.

Режим Б – включение барабана сразу же после наполнения компонентами бетонной смеси.

Режим В – периодическое включение и выключение барабана в пути следования.


ПРИЛОЖЕНИЕ 8

СПЕЦИАЛИЗИРОВАННЫЕ АВТОМОБИЛИ ДЛЯ ДОСТАВКИ БЕТОННОЙ СМЕСИ

Таблица 8.1

Автобетоносмесители

Показатели

СБ-69Б

СБ-92-1А

СБ-159

СБ-127

СБ-130

АМ-9НА

Базовый автомобиль

МАЗ-503

КамАЗ-5511

КамАЗ-5511

КамАЗ-5511

КамАЗ-5412

КрАЗ-258

Вместимость смесительного барабана по готовому замесу, м3

2,5

4,0

5,0

6,0

8,0

9,0

Габаритные размеры, мм

длина

ширина

высота

6630

2630

3420

7280

2500

3350

7380

2500

3520

7380

2500

3480

11200

2500

3650

11870

2630

3800

Таблица 8.2

Автобетоновозы

Показатель

СБ-113

СБ-113М

СБ-124

СБ-128

АЗ-32

Модель автошасси

ЗИЛ-130Д

МАЗ-504Г

КамАЗ-5511

КрАЗ-6505

МАЗ-503А

Вместимость кузова, м3

1,6

3,0

4,0

6,0

3,2

Габаритные размеры, мм

длина

ширина

высота

5730

2500

2675

5850

2600

2640

6790

2880

2880

7985

2500

3200

6450

2500

2755

Таблица 8.3

Автосамосвалы

Показатель

ЗИЛ-131

ЗИЛ-130Г

УРАЛ-

375Н

КрАЗ-255Б

КамАЗ-5320

КрАЗ-257

МАЗ-514

МАЗ-516Б

Грузоподъемность, кг

3500

6000

7000

7500

8000

12000

14000

14500

Внутренние размеры платформы, мм

длина

ширина

3600

2322

4685

2326

4500

2326

4565

2500

5200

2320

5770

2480

6265

2360

6265

2360

Погрузочная высота, мм

1430

1450

1530

1600

1370

1495

1500

1415

ПРИЛОЖЕНИЕ 9

Таблица 9.1

Технические характеристики глубинных вибраторов с гибким валом

Показатели

Ед.

изм.

Значение показателей для вибраторов

ИВ-17

ИВ-27

ИВ-47

ИВ-66

ИВ-67

ИВ-75

Вибронаконечник. Наружный

диаметр корпуса

мм

36

51

76

38

51

28

Чистота колебаний

кол/мин

20000

15000

10000

20000

16000

2000

Возмущающая сила

кН

13,5

22,0

40,0

15,0

30,0

8,0

Длина рабочей части, гибкий вал

мм

350

400

440

360

410

400

Длина

мм

3300

3300

3010

3300

3280

3000

Диаметр сердечника

мм

13

13

16

98

31

28

Допускаемый радиус изгиба

(не менее)

мм

300

300

350

250

280

300

Общая масса вибратора

кг

25,8

28,2

39,0

26,0

29,0

20,0

Радиус действия

мм

200−250

250−300

250−300

300−350

250−300

200−300

Таблица 9.2

Технические характеристики глубинных вибраторов

со встроенным электродвигателем

Показатели

Ед.

изм.

Значение показателей для вибраторов

ИВ-55

ИВ-56

ИВ-59

ИВ-60

Наружный диаметр корпуса

мм

51

76

114

133

Система вибрационного

механизма

-

дебалансовая

Длина рабочей части

мм

410

510

520

520

Частота колебаний

кол/мин

11000

11000

57000

5700

Возмущающая сила

кН

25

55

50

80

Масса

кг

10

19

22

30

Радиус действия

мм

200−300

250−300

300−400

350−450


ПРИЛОЖЕНИЕ 10

Таблица 10.1

Комплект оборудования, инструмента и инвентаря

для установки и монтажа арматуры

Наименование, тип,

основной параметр

Количество, шт.

Назначение

Сварочный полуавтомат
А-765

1

Сварка арматуры

Сварочный трансформатор
СТН-500

1

Источник питания ПГС-500

1

Электродержатель пружинный типа ЭД-2

2

Лом обыкновенный типа

ЛО-24

1

Перемещение каркасов в проектное положение

Щетка стальная прямоугольная ТУ-494-01-104-76

3

Очистка арматуры от грязи и бетона

Ключ-вилка

2

Гибка арматуры

Метр складной металлический

3

Разметка арматуры

Отвес типа О-400

2

Установка каркасов в проектное положение

Рулетка стальная простая

РС-20

1

Измерение длинномерных заготовок

Комплект слесарного

инструмента

1

Установка и сварка арматуры

Шаблоны для проверки

сварных швов

1

Проверка качества швов

Кабель сварочный ПРГ

сечением 50 мм

50

Питание током электрооборудования

Стальные коробы

100

Сварка стыков арматуры

Таблица 10.2

Комплект инструментов и приспособлений для производства

опалубочных работ

Наименование, тип,

основной параметр

инструмента

Количество, шт.

Назначение

Электросверло диаметром

20 мм

1

Устройство доборов по месту, устройство инвентарных поддерживающих лесов

Краскораспылитель

1

Смазка щитов опалубки перед их установкой

Молотки плотничные

типа МПЛ

2

Крепление закладных деталей

Гаечный ключ разводной 1930

1

Установка креплений и соединителей

Щетка металлическая

1

Очистка швов опалубки от бетона и грязи

Кисть маховая типа КМ-60

2

Нанесение смазки на щиты

Ломы лапчатые типа ЛЛ-28

1 комплект

Распалубливание бетона

Метр складной металлический

2

Разметка опалубки

Отвес типа О-400

1

Проверка вертикальности конструкций

Уровень строительный
УМ 2-700

1

Проверка положения плоскостей

Рулетка измерительная металлическая типа РС-20

1

Разметка опалубки

Подмости шарнирно-панельные или навесные

2

Для работы на высоте

Таблица 10.3

Комплект инструмента и инвентаря для укладки бетонной смеси

Наименование

инструмента

Количество,

шт.

Назначение

Лопата растворная ЛР

3

Распределение и разравнивание бетонной смеси

Скребок БИЗ-00-00-00

1

Удаление пленки с поверхности ранее уложенного бетона

Шуровка плоская

БИI-00-00-00

2

Распределение бетонной смеси в армированных конструкциях

Скребок БИЗ-00-00-00

1

Удаление цементного молока с поверхности

Гладилка ГБК №1

1

Заглаживание открытой поверхности

Конопатка К-40

2

Заделка щелей в опалубке

Метр складной

1

Замеры конструкций

Отвес О-400

1

Проверка вертикальности конструкций

ПРИЛОЖЕНИЕ 11

ВАРИАНТЫ ЗАДАНИЙ НА КУРСОВУЮ РАБОТУ

Номер

вари-

анта

Размер здания, м

Размер пролета,

м

Сечение

колонны,

мм

Марка

фунда-

мента

длина

ширина

1

60

24

12

400300

ФА 7-6

2

60

54

18

400400

ФА 4-3

3

84

72

18

300300

ФА 5-5

4

90

72

18

400300

ФА 6-6

5

72

72

18

400400

ФА 9-6

6

60

36

18

500400

ФБ 4-3

7

96

48

24

500500

ФБ 4-4

8

120

36

18

500400

ФБ 10-5

9

108

48

24

500500

ФБ 5-5

10

72

72

24

600400

ФБ 4-6

11

60

90

30

400400

ФА 10-1

12

96

60

30

600500

ФБ 11-6

13

108

72

24

500400

ФБ 6-6

14

84

60

30

500500

ФБ 12-4

15

84

72

24

700400

ФВ 8-5

16

72

24

12

1000400

ФГ 8-5

17

96

54

18

1000500

ФГ 12-4

18

108

96

24

1400600

ФД 13-3

19

120

90

18

1400500

ФД 14-5

20

132

48

24

1300500

ФД 10-6

21

72

90

30

1400600

ФД 12-5

22

84

72

18

1300500

ФД 13-4

23

96

120

24

1000400

ФГ 15-2

24

102

60

30

1000×500

ФГ 14-5

25

96

54

18

1400×500

ФД 17-2

26

90

48

24

700×400

ФВ 7-4

27

72

60

30

800×400

ФВ 10-3

28

108

90

30

800×500

ФВ 11-3

29

96

90

30

500×400

ФБ 13-3

30

84

96

24

700×400

ФВ 13-5

31

96

90

18

600×400

ФБ 14-3

32

120

48

12

400×400

ФА 11-2

33

96

72

24

700×400

ФВ 11-5

34

108

48

24

500×500

ФБ 10-3

35

72

72

24

400300

ФА 8-4

Продолжение прил. 11

Номер вари-

анта

Размер здания, м

Размер пролета, м

Сечение

колонны,

мм

Марка

фунда-

мента

длина

ширина

36

102

90

18

800500

ФВ 13-2

37

72

72

12

300300

ФА 12-3

38

120

120

30

1300500

ФД 9-4

39

90

90

30

1000400

ФГ 13-2

40

60

72

24

800400

ФВ 10-4

41

60

72

18

400400

ФА 10-6

42

84

96

24

1400500

ФД 11-3

43

132

60

30

1000500

ФГ 11-4

44

66

90

18

400300

ФА 11-5

45

132

72

24

800400

ФВ 6-6

46

84

24

12

1000400

ФГ 8-3

47

96

90

30

600400

ФБ 13-4

48

120

54

18

300300

ФА 12-6

49

126

120

30

500500

ФБ 13-6

50

96

108

18

1000400

ФГ 9-6

51

78

60

12

1300500

ФД 14-2

52

120

96

24

800500

ФВ 11-4

53

132

90

18

500400

ФБ 6-5

54

114

120

30

1400500

ФД 16-2

55

108

108

18

800400

ФВ 10-5

56

96

120

24

500400

ФБ 8-4

57

78

90

30

1400600

ФД 17-3

58

120

90

18

600500

ФБ 12-6

59

108

72

24

1000500

ФГ 11-4

60

114

120

24

500500

ФБ 7-5

61

132

72

24

800500

ФВ 13-4

62

108

54

18

1300500

ФД 7-6

63

78

72

12

700400

ФВ 9-6

64

120

96

24

1400500

ФД 10-2

65

96

96

24

1400600

ФД 14-2

66

114

90

30

800400

ФВ 12-2

Примечание: шаг колонн принять равным 6 м.


Составители

Наталья Владимировна Гилязидинова

Татьяна Николаевна Санталова

Надежда Юрьевна Рудковская

ТЕХНОЛОГИЯ БЕТОННЫХ РАБОТ

Методические указания к курсовой работе

по дисциплине «Технология строительных процессов»

для студентов специальности 270102 «Промышленное и гражданское строительство» очной формы обучения

Печатается в авторской редакции

Подписано в печать Формат

Бумага офсетная. Отпечатано на ризографе. Уч.-изд. л.

Тираж экз. Заказ

ГУ КузГТУ, 650026, Кемерово, ул. Весенняя, 28.

Типография ГУ КузГТУ, 650099, Кемерово, ул. Д. Бедного, 4 А.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Здравствуйте! Если Вам нужна помощь с учебными работами, ну или будет нужна в будущем (курсовая, дипломная, отчет по практике, контрольная, РГР, решение задач, онлайн-помощь на экзамене или "любая другая" работа...) - обращайтесь: VSE-NA5.RU Поможем Вам с выполнением учебной работы в самые короткие сроки! Сделаем все быстро и качественно. Предоставим гарантии!
Ассоль02:07:21 23 мая 2019

Работы, похожие на Учебное пособие: Технология бетонных работ методические указания к курсовой работе по дисциплине «Технология строительных процессов» для студентов специальности 270102 «Промышленное и гражданское строительство» очной формы обучения

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(229717)
Комментарии (3128)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
