Реферат: Зарубежные ИМС широкого применения Чернышева

Название: Зарубежные ИМС широкого применения Чернышева
Раздел: Остальные рефераты
Тип: реферат Добавлен 08:42:15 11 сентября 2011 Похожие работы
Просмотров: 666 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Ю. М. Кутыркин А. В. Нефедов А. М. Савченко

Зарубежные

интегральные

микросхемы

широкого

применения

СПРАВОЧНИК

Под редакцией А. А. ЧЕРНЫШЕВА

москва энергоатомиздат

1984


СОДЕРЖАНИЕ

Предисловие

Введение

Раздел первый. Условные обозначения зарубежных ин­тегральных микросхем

Раздел второй. Аналоговые интегральные микросхемы

2.1. Операционные усилители

2.2. Мощные усилители низкой частоты

2.3. Цифро-аналоговые и аналого-цифровые преобразова­тели

2.3.1. Цифро-аналоговые преобразователи ....

2.3.2. Аналого-цифровые преобразователи . . .

2.4. Аналоговые ключи и коммутаторы.....

2.4.1. Аналоговые ключи........

2.4.2. Аналоговые коммутаторы......

2.5. Интегральные микросхемы для вторичных источников питания

2.5.1. Интегральные стабилизаторы напряжения непре­рывного действия

2.5.2. Интегральные прецизионные источники опорного напряжения

2.5.3. Интегральные микросхемы управления импульс­ными (ключевыми) стабилизаторами напряже­ния

Раздел третий. Цифровые интегральные микросхемы

3.1. Интегральные микросхемы для логических и арифме­тических устройств

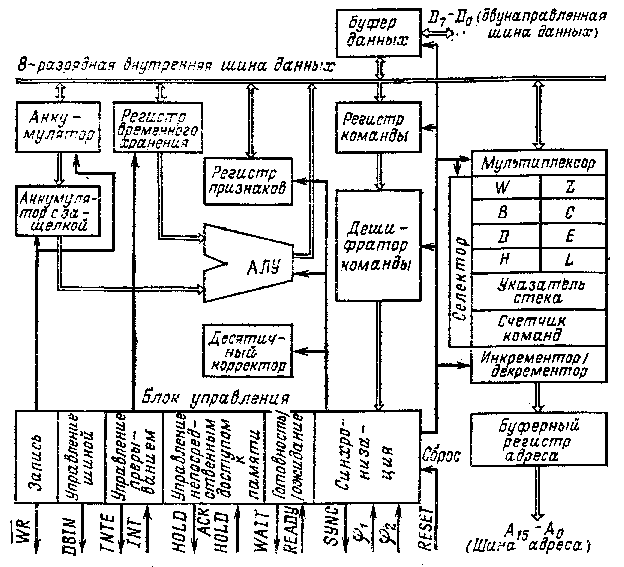

3.2. Микропроцессоры

3.3. Полупроводниковые запоминающие устройства

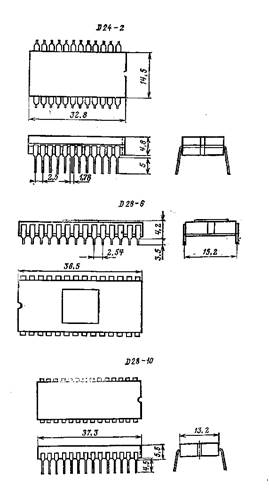

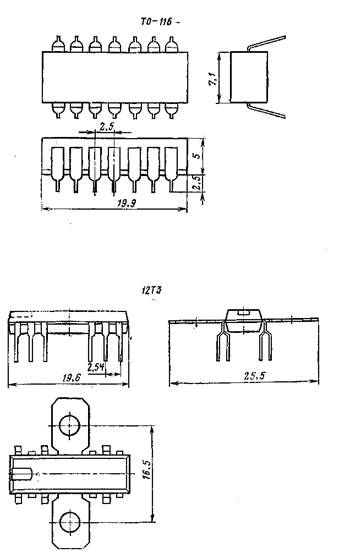

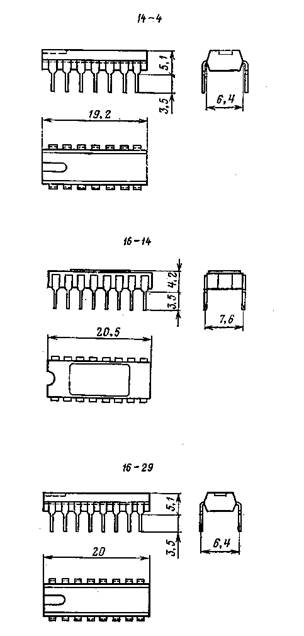

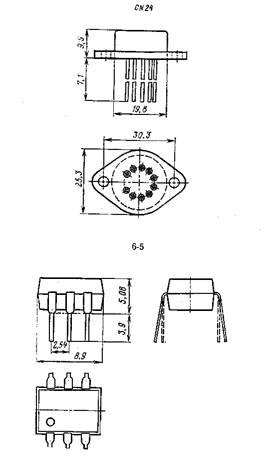

Приложение. Типовые корпусы ИМС ......

Перечень зарубежных ИМС, вошедших в справочник

ПРЕДИСЛОВИЕ

Основной элементной базой современной радиоэлектронной ап­паратуры (РЭА) являются интегральные микросхемы (ИМС). Свой­ства, параметры, характеристики и особенности ИМС определяют технические, эксплуатационные и экономические характеристики РЭА.

Эффект от применения ИМС в РЭА состоит не только в том, что обеспечивается уменьшение ее массы, габаритов и стоимости, но и в том, что упрощается процесс ее проектирования, удешевляет­ся технология монтажа и сборки. Например, электронная вычисли­тельная машина CD 1604 в 1960 г. содержала 100 тыс. диодов и 25 тыс. транзисторов. В связи с появлением ИМС микрокалькулятор образца 1964 г. содержал уже вместо 21 тыс. дискретных элементов всего 29 МОП ИМС. В настоящее время подобный микрокалькуля­тор содержит всего одну большую ИМС. По зарубежным данным стоимость процесса сборки на дискретных элементах составляет 77 % стоимости всей аппаратуры, а на ИМС средней сложности — лишь 40 %.

Кроме того, при применении ИМС сокращаются работы по кор­ректировке, настройке, техническому обслуживанию и ремонту РЭА, уменьшается потребление мощности от источников питания.

Широкое применение ИМС в радиоэлектронной аппаратуре вы­зывает повышенный интерес к информации не только об отечествен­ных, но и зарубежных аналоговых и цифровых интегральных мик­росхемах. В книге приводятся сведения об условных обозначениях ИМС, электрических параметрах аналоговых ИМС (операционных усилителей, усилителей мощности, цифро-аналоговых и аналого-циф­ровых преобразователей, аналоговых ключей и коммутаторов; ИМС для вторичных источников питания) и цифровых ИМС (логических, запоминающих устройств и микропроцессоров) ведущих зарубежных фирм.

Типовые конструкции ИМС приведены в приложении.

Параграфы 2.4, 2.5 написаны Ю. М. Кутыркиным; предисловие, введение, разд. 1, § 2.1 — 2.3 — А. В. Нефедовым, разд. 3 — А. М. Сав­ченко.

Авторы

ВВЕДЕНИЕ

Первые зарубежные лабораторные образцы ИМС (триггер и генератор сдвига фаз) были созданы в США в 1958 г. фирмой Te­xas Instr. (патент на первую ИМС был выдан Ж. Кильби и затем Р. Нойсу в 1959 г.). В дальнейшем в 1961 г. были выпущены серий­ные логические ИМС фирмами Fairchild (схема совпадений, регистр, триггер, содержавший четыре биполярных транзистора и два рези­стора) и Texas Instr. (серия SN51). В 1962 г. появились и первые аналоговые ИМС серии SN52 (маломощный усилитель низкой ча­стоты, операционный усилитель и видеоусилитель).

Радикальное изменение принципов создания ИМС принесли раз­работанная фирмой Fairchild в 1960 г. планарная технология для биполярных транзисторов, а также методы создания полевых тран­зисторов (транзисторы с р- n переходом были получены впервые в 1957 г., а МОП-транзисторы — в 1962 г.) Первая логическая МОП-схема была создана фирмой RCA в 1963 г. и содержала 16 МОП-транзисторов. В 70-е годы появилось много различных базовых технологий и новых технологических направлений, используемых для создания ИМС: р-МОП, n-МОП, КМОП, инжекционная логика (И2 Л) в 1972 г., приборы с зарядовой связью (ПЗС) в 1970 г. и др. В настоящее время насчитывается около 50 технологических разно­видностей ИМС. Развитие микроэлектроники идет по пути повыше­ния уровня интеграции ИМС путем увеличения числа элементов и уменьшения структурных размеров элементов с помощью новых тех­нологических методов: от первых ИМС с малой степенью интегра­ции-SSI (менее чем 100 элементов на кристалл) до ИМС сред­ней — MSI (от 100 до 1000 элементов на кристалл) и большой — LSI (от 1000 до 100000 элементов на кристалл) степени интеграции. Например, у микропроцессора типа 8086 на кристалле площадью 33 мм2 содержится 29 тыс. транзисторов. Многие из современных больших ИМС эквивалентны по функциональным возможностям большим радиоэлектронным устройствам. В настоящее время насту­пила стадия создания и сверхбольших ИМС (VLSI). Значительное повышение уровня интеграции ИМС приводит к слиянию в единый технологический цикл процессов создания ИМС и РЭА. Однако рост степени интеграции, а значит, и сложность ИМС, будет ограничи­ваться, очевидно, экономическими и практическими факторами из-за специфичности и узкого применения (ограниченного спроса) таких сверхбольших ИМС, а также такими проблемами, как проблема внутренних межсоединений, занимающих все большую площадь по мере увеличения числа элементов. Кроме того, с уменьшением гео­метрических размеров элементов возрастает сопротивление межсо­единений, вследствие чего увеличивается мощность рассеяния и снижается быстродействие ИМС. Не менее важной проблемой явля­ется сборка ИМС в корпуса с большим числом выводов.

РАЗДЕЛ ПЕРВЫЙ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЗАРУБЕЖНЫХ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ

За рубежом существуют различные системы кодирования (обо­значения) ИМС, действующие как в международном масштабе, так и внутри отдельных стран и фирм.

В европейских странах система кодирования ИМС аналогична системе, принятой для кодирования дискретных полупроводниковых приборов, и используется примерно 40 фирмами различных стран (Англии, Бельгии, Италии, Испании, Нидерландов, Швеции, ФРГ), выпускающими полупроводники. Основные принципы кодирования, по которым обозначения присваиваются организацией Association International Pro Electron, приводятся ниже.

Код состоит из трех букв, за которыми следует серийный номер (например, ТВА810, SAB2000).

Первая буква (для одиночных схем) отражает принцип преоб­разования сигнала в схеме: S — цифровая схема; Т — аналоговая схема; U — смешанная аналого-цифровая схема.

Вторая буква не имеет специального значения (выбирается фирмой-изготовителем), за исключением буквы Н, которой обозна­чаются гибридные схемы.

Для серий (семейств) цифровых схем первые две буквы обо­значают: FL, FZ, GD — цифровые схемы;

GA — маломощные ТТЛ-схемы; GF — стандартные ТТЛ-схемы; GJ — быстродействующие ТТЛ-схемы; GM — маломощные с диодами Шоттки ТТЛ-схемы; НВ — комплементарные МОП-схемы 4000А; НС — комплементарные МОП-схемы 4500В.

Третья буква обозначает рабочий диапазон температуры или как исключение — другую важную характеристику:

А — температурный диапазон не нормирован;

В — от 0 до +70 °С;

С — от — 55 до +125 °С;

D — от — 25 до + 70°С;

Е — от — 25 до +85°С;

F — от — 40 до +85 °С;

G — от — 55 до +85°С.

Затем следует серийный номер. Он может быть либо четырех­значным числом или серийным номером, состоящим минимум из четырех цифр существующего внутрифирменного номера. Если по­следний состоит менее чем из четырех цифр, то количество цифр увеличивается до четырех путем добавления нулей перед ними.

Кроме того, за цифрами может следовать буква для обозначе­ния варианта (разновидности) основного типа.

При обозначении вариантов корпусов (после серийного номера) первая буква показывает тип корпуса:

С — цилиндрический корпус;

D — с двухрядным параллельным расположением выводов

F — плоский (с двусторонним расположением выводов);

G — плоский (с четырехсторонним расположением выводов);

К — металлический корпус типа ТО-3;

Q — с четырехрядным параллельным расположением выводов; вторая буква показывает материал корпуса: В — бериллиевая кера­мика; С — керамика; G — стеклокерамика; М — металл; Р — пласт­масса.

Ниже приводятся другие условные обозначения ИМС некото­рых зарубежных фирм. Вначале дается пример внутрифирменного обозначения, а затем на его основе показано цифро-буквенное ко­дирование ИМС.

Фирма Advanced Micro Devices

Пример обозначения AM 27 S 1 8 F M 1. Фирменное буквенное обозначение: AM.

2. Функциональное назначение и технология: 25 — специализи­рованные схемы со средним уровнем интеграции (MSI); 26 — интер­фейсные схемы; 27 — биполярные запоминающие устройства; 28, 90, 91, 92, 94, 95 — МОП-схемы; 29 — биполярные микропроцессоры.

3. Тип схемы: L — маломощные; S — с диодами Шоттки; LS — маломощные с диодами Шоттки.

4. Серийный номер.

5. Тип корпуса: D — с двухрядным вертикальным расположени­ем выводов типа DIP; Р — пластмассовый; F — плоский; X — бес­корпусная ИМС.

6. Рабочий диапазон температуры: С — от 0°С до +75 °С (ком­мерческое назначение); М — от — 55°С до 125 °С (специальное на­значение).

Фирма American Microsystems Inc.

Пример обозначения S 1103 А 2 Р

1. Фирменное буквенное обозначение: S (другие варианты- MX UL, SP).

2; 3. Серийный номер прибора и его вариант.

4. Тип корпуса: 1 — пластмассовый: 2 — керамический с двух­рядным расположением выводов (Cer-DIP); 3 — керамический типа DIP с однослойной металлизацией (SLAM); 4 — керамический (трехслойный); 5 — типа ТО (стандартный корпус, принятый в США).

5. Количество выводов: С — 22; D — 14; F — 12 (корпус ТО) Н — 16; 1 — 28; L — 24; М — 40 (SLAM); Р — 18 (DIP); Т — 40- U — 16! W-24; Z-28.

Фирма Analog Devices

Пример обозначения AD 7520 J N

1. Фирменное буквенное обозначение: AD.

2. Серийный номер.

3. Диапазон температуры: А, В, С (промышленное назначение); J, К, L (коммерческое назначение); S, Т, U (специальное назначе­ние).

4. Тип корпуса: D — керамический типа DIP; F — плоский кера-митеский; Н — типа ТО-5; N — пластмассовый типа DIP.

Фирма Beckman Instruments Inc.

Пример обозначения 877- 85 М V - D1

1. Функциональное назначение: 801 — 809; 851 — 859 — регулято­ры напряжения; 811 — 816, 862, 863 — резистивные матрицы; 822, 823, 833, 866 — усилители; 840 — источники опорного (эталонного) напряжения; 845 — 872, 877 — цифро-аналоговые преобразователи; 873, 876 — аналого-цифровые преобразователи; 882, 883 — активные фильтры.

2. Серийный номер.

3. Тип корпуса: М — металлический; С, G — керамический.

4. Модификация.

5. Точность: D1 — лучшая.

Фирма Datel Systems Inc.

Пример обозначения AM 490- 2 А С

1. Функциональное назначение: ADC — аналого-цифровые пре­образователи; AM — усилители; DAC — цифро-аналоговые преобра­зователи; DAS — система сбора данных; FLT — фильтры; MV, MX — мультиплексоры; SHM — схемы выборки и хранения; VF — преобразователи напряжение — частота; VI — инвертор напряжения; VR — источник опорного напряжения; ТТ — датчик температуры.

2. Серийный номер.

3. Тип корпуса: а) для монолитных схем: 1 — DIP с 14 вывода­ми; 2 — металлический ТО-99; б) для гибридных схем: G — пласт­массовый; М — металлический.

4. Вариант прибора по параметрам.

5. Диапазон температуры: С — от 0°С до 70 °С; М — от — 55 °С до + 125 °С; R — от — 25 °С до -1-85 °С.

Фирма Exar Integrated Systems

Пример обозначения: XR 567 С Р

1. Фирменное буквенное обозначение: XR.

2. Серийный номер.

3. Диапазон температуры: С — коммерческое назначение; М — специальное назначение.

4. Тип корпуса: D — бескорпусная ИМС; К — ТО-66 (модифи­кация); Р — пластмассовый; N — керамический; Т — металлический (ТО-99; ТО-100; ТО-101).

Фирма Fair child

Пример обозначения: цА 741А Н М; 35342 D С

1. Фирменное буквенное обозначение: F — основной разработ­чик; SH — гибридные схемы; цА — аналоговые схемы.

2. Серийный номер и модификация схемы.

3. Тип корпуса: С — бескорпусная ИМС; D — керамический DIP (ТО-116); Е — пластмассовый (ТО-105; ТО-106); F — плоский (ТО-86; ТО-91); Н — металлический (ТО-5; ТО-18; ТО-33; ТО-39; ТО-52; ТО-71; ТО-72; ТО-78; ТО-96; ТО-99; ТО-100; ТО-101); J — ме­таллический (ТО-66); К — металлический (ТО-3); Р — пластмассо­вый типа DIP; R — керамический типа мини-DIP; Т — пластмассо­вый типа мини-DIP; U — пластмассовый (ТО-220); W — пластмассо­вый (ТО-92).

4. Диапазон температуры: С — от 0°С до +75°С (для КМОП-схем от — 40 °С до +85°С); L — для МОП-схем от — 55 °С до + 85 °С (для аналоговых схем от — 20 °С до +85 °С); для гибрид­ных схем — от — 20°С до +85°С; М — от — 55°С до +85/125°С; V — от — 40°С до +85°С.

Фирма General Instrument

Пример обозначения RO 6 хххх хх

1. Фирменное буквенное обозначение: AY, CU — матрицы; СР — микропроцессоры; DL, DS — динамические сдвиговые регистры ем­костью соответственно более и менее 50 бит; ER — перепрограмми­руемые постоянные запоминающие устройства с электрическим сти­ранием информации; LC — линейные схемы; LG — логические схемы; MEM — мультиплексоры, ключи, счетчики на полевых транзисторах; MUX — коммутаторы (мультиплексоры); NC, PC — гибридные схе­мы; PIC, SBA — однокристальные микро-ЭВМ; RA — оперативные запоминающие устройства; RO — постоянные запоминающие устрой­ства; SL и SS — статические сдвиговые регистры емкостью соответ­ственно более или менее 50 бит.

2. Диапазон температуры и технология: 0 — от — 55 °С до +85 °С (MTOS); 1 — от 0°С до +70 °С (MTOS); 4 — с n-каналом; 5 — от 0°С до +70 °С (MTNS); 6 — от — 55 °С до +125°С; 7 — MTNS; 8 — от — 55°С до +125°С (с кремниевым затвором); 9 — от 0°С до +70°С (с кремниевым затвором).

3. Для мультиплексоров первые две цифры показывают типовое значение сопротивления канала в открытом состоянии tds: 01 < <100 Ом; 02<200 Ом; 03<300 Ом и т. д. Остальные две цифры показывают число каналов.

Для оперативных и постоянных запоминающих устройств четы­ре цифры показывают значение информационной емкости (число бит). Для сдвиговых регистров первая цифра показывает количест­во схем в корпусе (1 — одна; 2 — две; 3 — три и т.д.). Остальные три цифры показывают число бит.

4. Тип корпуса: 01 — бескорпусная ИМС; 12 — с 8 выводами DIP; 14 — типа ТО-5 с 4 выводами; 15 — типа ТО-78 с 8 выводами; 16 — типа ТО-5 с 8 выводами; 17 — типа ТО-5 с 8 выводами (моди-.фикация); 21 — типа ТО-5 с 10 выводами; 22 — типа ТО-5 с изоли­рованными выводами; 23 — типа ТО-100 с 10 выводами; 29 — пласт­массовый DIP с 24 выводами; 30 — пластмассовый DIP с 14 выво­дами; 31 — пластмассовый с 16 выводами; 32 — пластмассовый DIP с 24 выводами; 33 — пластмассовый DIP с 40 выводами; 35 — пло­ский пластмассовый с 36 выводами; 51 — типа ТО-8 с 12 выводами; 55 — DIP с 16 выводами; 60 — плоский с 10 выводами; 61 — плоский с 14 выводами; 62 — плоский с 16 выводами; 63 — плоский с 20 вы­водами; 64 — плоский с 24 выводами; 65 — плоский с 40 выводами; 66 — с 36 выводами; 68 — плоский с 44 выводами; 69 — DIP с 14 выводами; 71 — с 16 выводами; 72 — DIP с 24 выводами; 73 — DIP с 24 выводами (модификация); 74 — DIP с 40 выводами; 75 — DIP с 40 выводами (модификация); 76 — DIP с 28 выводами; 77 — DIP с 18 выводами; 79 — DIP с 24 выводами (модификация); 80 — ке­рамический DIP с 14 выводами; 81 — керамический DIP с 16 выво­дами.

Фирма Harris Sem

Пример обозначения Н А 1 - 2900 - 2

1. Фирменное буквенное обозначение: Н.

2. Функциональное назначение: А — аналоговые схемы; В — от­ладочное плато; С — схемы средств связи; CF — бескорпусная ИМС; D — цифровые схемы; I — интерфейсные схемы (ключи, коммутато­ры, ЦАП и т.д.); М — запоминающие устройства, микропроцессоры, диодные матрицы; PROM — программируемые постоянные запоми­нающие устройства; RAM — оперативные запоминающие устройства; ROM — постоянные запоминающие устройства; S — программное обеспечение; Т — транзисторные сборки.

3. Тип корпуса: 1 — типа DIP с двухрядным расположением вы­водов; 2 — типа ТО-5; 3 — пластмассовый типа DIP; 4 — безвывод­ной; 7 — типа мини-DIP; 9 — плоский; 0 — бескорпусная ИМС.

4. Серийный номер.

5. Диапазон температуры: 1 — от О°С до +200°С; 2 — от — 55 °С до +125°С; 4 — от — 25° С до +85 °С; 5 — от О °С до +75 °С; 9 — от — 40 °С до 85 °С (для серии 4000 КМОП); от — 55 °С до +125°С (для серии 5400); от 0°С до + 70°С (для серии 7400).

Фирма Hitachi

Пример обозначения: HD 25 48 Р

1. Фирменное буквенное обозначение: НА — аналоговые; HD — Цифровые; HN — постоянные запоминающие устройства (ROM); НМ — оперативные запоминающие устройства (RAM),

2. Серийный номер.

3. Тип корпуса: Р — пластмассовый.

Фирма JTT

Пример обозначения: MIC 9300 1 D

1. Фирменное обозначение: ITT, MIC, SAK, SAJ, SAY, TAA, ТВА, ТСА, TDA (в соответствии с системой Pro Electron).

2. Серийный номер и вариант прибора.

3. Диапазон температуры: 1 — от — 55 °С до +125°С; 5 — от 0°Сдо +75°С.

4. Тип корпуса: В — плоский; С — типа ТО-5; D — керамиче­ский типа DIP; N — пластмассовый типа DIP.

Фирма Intel

Пример обозначения; I Р 3301A L-4

1. Рабочий диапазон температуры: I — промышленное назначе­ние; М — специальное назначение.

2. Тип корпуса: В — керамический типа DIP; С — металлокера-мический типа DIP; D — стеклокерамический типа DIP; М — метал­лический; Р — пластмассовый типа DIP; X — бескорпусная ИМС.

3. Серийный номер и вариант прибора.

4. Модификация по мощности, быстродействию и другим пара­метрам.

Фирма Intersil Inc.

Пример обозначения: IM 6518A М D D

1. Фирменное буквенное обозначение: DG — аналоговые ключи; D — схемы управления; IH — гибридные схемы; ICL — аналоговые схемы; ICM — таймеры; IM — цифровые схемы или запоминающие устройства.

2. Серийный номер и вариант прибора (буква).

3. Диапазон температуры: С — от 0°С до +70 °С; I — от — 40 °С до +70°С; А, М — от — 55 °С до +125 °С; В — от — 20 °С до +85 °С.

4. Тип корпуса: В — пластмассовый плоский миниатюрный; D — керамический типа DIP; Е — типа ТО-8; F — плоский керамический; 1 — DIP с 16 выводами; J — керамический типа DIP; К — типа ТО-3 с 8 выводами; L — керамический безвыводной; Р — пластмассовый типа DIP; Q — металлический с двумя выводами; Т — типа ТО-5; DR — типа ТО-72.

5. Число выводов: А — 8; В — 10; С — 12; D — 14; Е — 16; F — 22; G — 24; 1 — 28; J — 32; К — 36; L — 40; М — 48; N — 18.

Для серии 7600 (операционные усилители) пример обозначения: ICL 7611A C TY

2. Третья цифра в серийном номере показывает: I — одиночные;

2 — сдвоенные; 3 — строенные; 4 — счетверенные; буква показывает значение напряжения смещения нуля: А — 2 мВ; В — 5 мВ; С — 10 мВ; D — 15 мВ; Е — 25 мВ.

3. Диапазон температуры: С — от 0°С до +70°С; М — от — 55 °С до +125°С.

4. Тип корпуса: TY — типа ТО-99 с 8 или 4 выводами; РА — пластмассовый мини-DIP с 8 выводами; PD — пластмассовый с 14 выводами; РЕ — пластмассовый с 16 выводами; JD — керамический DIP с 14 выводами; JE — керамический DIP с 16 выводами.

Фирма Matsushita (Panasonic)

Пример обозначения: DN 830

1. Фирменное буквенное обозначение: AN — аналоговые схе­мы; DN — цифровые биполярные схемы; MN — цифровые МОП-схемы; М, J — разрабатываемые образцы.

2. Серийный номер.

Фирма Mitsubishi Electric Corp.

Пример обозначения: М 5 1 01 Р

1. Фирменное буквенное обозначение приборов серийного произ­водства: М.

2. Диапазон температуры: 5 — промышленное назначение; 9 — специальное назначение.

3. Функциональное назначение и технология (типы серий): О — КМОП; 1, 10 — 19 — аналоговые; 3, 32, 33, 41 — 47 — ТТЛ; 8, 81, 82 — МОП; 9 — ДТЛ; 84, 89 — КМОП; 87 — n-МОП; 85, 86, 88 — р-МОП.

4. Серийный номер.

5. Тип корпуса: К — стеклокерамический типа DIP (K-1 с 16 вы­водами); Р — пластмассовый (Р-1 с 14 выводами типа ТО-116; Р-2 с 14 выводами; Р-3 с 16 выводами; Р-4 с 18 выводами; Р-5 с 24 вы­водами; Р-11 с 8 выводами); S — металлокерамический;Т — метал­лический (Т-1 с 8 выводами типа ТО-99; Т-2 с 10 выводами типа ТО-100); Y — металлический с 10 выводами, модификация корпуса типа ТО-3.

Фирма Monolithic Memories

Пример обозначения: 6 2 41-1 J; SN 74 LS 373 J

1. Фирменное буквенное обозначение: SN, PAL — программируе­мые логические матрицы.

2. Диапазон температуры: 5, 54, 57М — специальное назначение; 6, 67, 74; С — коммерческое назначение.

3. Функциональные группы: 2 — постоянные запоминающие уст­ройства; 3 — программируемые постоянные запоминающие устрой­ства; 5 — оперативные запоминающие устройства; 7 — микро-ЭВМ (процессорно ориентированные БИС).

4. Серийный номер.

5. Технология: 1 — ТТЛ с диодами Шоттки; 2 — усовершенство­ванный вариант; S — с диодами Шоттки; LS — маломощные с диода­ми Шоттки.

6. Тип корпуса: F — плоский; J — керамический типа DIP; L — безвыводной; N — пластмассовый типа DIP.

Фирма Mostek Corp.

Пример обозначения: МК 4027 Р

1. Фирменное буквенное обозначение: МК.

2. Серийный номер, 1ХХХ или 1ХХХХ — регистры сдвиговые, постоянные запоминающие устройства (ROM); 2ХХХ ЗХХХ или 2ХХХХ, ЗХХХХ — постоянные запоминающие устройства; перепро­граммируемые запоминающие устройства со стиранием информации ультрафиолетовыми лучами; 4ХХХ или 4ХХХХ — оперативные запо­минающие устройства (RAM); 5ХХХ или 5ХХХХ — счетчики для аппаратуры связи и промышленного применения.

3. Тип корпуса: Е — безвыводной с керамическим кристаллодер-жателем (микрокорпус); F — керамический плоский; J — керамичес­кий DIP (Cer-DIP); К — керамический типа DIP с металлической крышкой; М — пластмассовый плоский; N — пластмассовый типа DIP; Р — с позолоченной крышкой керамический типа DIP; Т — ке­рамический типа DIP с прозрачной крышкой..

Фирма Motorola

Пример обозначения: МС 14510А L

1. Фирменное буквенное обозначение: МС — корпусные инте­гральные схемы; МСВ — корпусные схемы с балочными выводами; МСВС — бескорпусные (кристаллы) схемы с балочными выводами; МСС — кристаллы бескорпусных интегральных схем; MCCF — линей­ные интегральные схемы с шариковыми выводами; МСЕ — интеграль­ные схемы с диэлектрической изоляцией элементов; МСМ — инте­гральные схемы запоминающих устройств; MLM — эквиваленты линейных интегральных схем, выпускаемых фирмой National Semicon­ductor.

2. Серийный номер и вариант прибора. Цифровое обозначение может показывать рабочий диапазон температуры, например при­боры серии 1400 работают при температуре от 0°С до +75°С, а 1500 от — 55 °С до +125°С.

3. Тип корпуса: F — плоский керамический; G — металлический (типа ТО-5); К — металлический ТО-3; L — керамический типа DIP; Р — пластмассовый; PQ — пластмассовый типа DIP; R — металли­ческий типа ТО-66; Т — пластмассовый типа ТО-220; U — керамичес­кий.

Фирма National Semiconductor Corp. ( NSC)

Примеры обозначения: LF 355А N; АDC 0800 P C N

1. Фирменное буквенное обозначение: ADC — аналого-цифровые преобразователи; АЕЕ — для микро-ЭВМ; AF — активные фильтры; АН — аналоговые ключи (гибридные); AM — аналоговые ключи (мо­нолитные); CD — КМОП-схемы (только для серии 4000); СОР — мик­роконтроллеры; DAC — цифро-аналоговые преобразователи; DH — цифровые (гибридные) схемы; DM — цифровые (монолитные) схе­мы; DP, DS — микропроцессоры и интерфейсные схемы; IDM, IMP, INS, IPC, ISP, NSC (серии 800, 1600) — микропроцессоры; LF — аналоговые схемы по BI FET технологии; LFT — аналоговые схемы по BIFET-II технологии; LH — аналоговые гибридные схемы; LM — аналоговые монолитные схемы; МН — гибридные МОП-схемы; ММ — монолитные МОП-схемы; NH — гибридные схемы (устаревшие); SD — специальные цифровые схемы; SL — специальные аналоговые схемы; SM — специальные МОП-схемы.

Примечание. Для преобразователей (ЦАП и АЦП) третья буква в буквенном обозначении обозначает: С — полные (функцио­нально законченные); В — стандартные блоки; D — измерительные приборы с цифровым отсчетом; М — модульные.

2. Серийный номер (основной тип) и дополнительные буквы: fc — улучшенные электрические характеристики; С — промышленный диапазон температуры. Для ЦАП и АЦП цифры показывают коли­чество разрядов: 08 — 8 бит; 10 — 10 бит; 12 — 12 бит; 25, 35, 37, 45 — 2 — , 3 , 3 — , 4 — двоичных разрядов соответственно.

3. Для ЦАП и АЦП технология: Р — р-МОП; С — КМОП; Н — гибридные; В — биполярные; N — n-МОП; L — линейные; I — И2 Л.

4. Для ЦАП и АЦП диапазон температуры: С (промышленное назначение).

5. Тип корпуса: D — металлостеклянный типа DIP; F — плоский металлостеклянный; G — металлический ТО-8 с 12 выводами; Н — металлический многовыводной (Н-05 — ТО-5 с 4 выводами; Н-46 ти­па ТО-46 с 4 выводами); J — керамический типа DIP (J-8 мини-DIP с 8 выводами; J-14 с 14 выводами; К — металлический типа ТО-3; КС — металлический (алюминиевый) типа ТО-3; N — пластмассовый (N-8 мини-DIP с 8 выводами; N-14 с 14 выводами); Р — ТО-202 с 3 выводами; Т — ТО-220 пластмассовый с 3 выводами; S — пластмас­совый с 14 выводами большой мощности; W — керамический плос­кий; Z — с 3 выводами пластмассовый ТО-92.

Для аналоговых схем в серийном номере первая цифра показы­вает;, 1 — диапазон температуры от — 55 °С до +125°С (за исклю-

ченнем серии LM1800 для коммерческой аппаратуры); 2 — от — 25 Э С до +85 °С; 3 — от 0 до +70 °С.

Для цифровых схем: первые две цифры в серийном номере по­казывают: 54, 55 — специальное назначение; 74, 75 — коммерческое назначение (все другие типы с обозначением, начинающимся с цифры 7, имеют диапазон температуры от +55 °С до +125°С); все типы с обозначением, начинающимся с цифры 8, имеют диапазон температуры от О °С до 70 °С.

Интегральные микросхемы для вторичных источников питания обозначаются по специальной цифровой системе.

Фирма Nippon Electric Corp (NEC)

Пример обозначения: цР В 1 А

1. Фирменное буквенное обозначение: м P.

2. Функциональное назначение: А — набор элементов; В — циф­ровые биполярные (запоминающие устройства); С — аналоговые биполярные схемы; D — цифровые МОП-схемы.

3. Серийный номер.

4. Тип корпуса: А — типа ТО-5; В — плоский; С — пластмассовый типа DIP; D — керамический типа DIP.

Фирма Plessey

Пример обозначения: SL 521 DG

1. Фирменное буквенное обозначение: MJ — n-МОП; ML, MT — аналоговые МОП; МР — цифровые МОП; NOM — запоминающие устройства; SL — биполярные аналоговые; SP — биполярные цифро­вые.

2. Серийный номер.

3. Тип корпуса: СМ — типа ТО-5 (многовыводной); DG — кера­мический типа DIP; DP — пластмассовый типа DIP; ЕР — для ИМС большой мощности; FM — плоский с 10 выводами; GM — плоский с 14 выводами; КМ — типа ТО-3; SP — пластмассовый с однорядным расположением выводов.

Фирма Precision Monolithics Inc. ( PMI)

Пример обозначения: OP 01H К

1. Фирменное буквенное обозначение: BUF — изолирующие или развязывающие (буферные) усилители, повторители напряжения; СМР — компараторы напряжения (прецизионные); DAC — цифро-аналоговые преобразователи; МАТ — подобранные сдвоенные моно­литные транзисторы; MUX — мультиплексоры; ОР — операционные усилители; РМ — отвечающие стандартной спецификации; REF — прецизионные источники опорного напряжения; SMP — схемы вы­борки и хранения; SSS — схемы, отвечающие улучшенной специфи­кации; SW — аналоговые ключи.

2. Серийный номер и вариант прибора.

3. Тип корпуса: Н — ТО-78; J — ТО-99; К — ТО-100; L — плос­кий с 10 выводами; М — плоский с 14 выводами; N — плоский с 24 выводами; Р — пластмассовый (мини-DIP) с 8 выводами; Q — DIP с 16 выводами; Т — DIP с 28 выводами; V — DIP с 24 вывода­ми; W — DIP с 40 выводами; X — DIP с 18 выводами; Y — DIP с 14 выводами.

Фирма Raytheon Sem.

Пример обозначения: RS И8 DD; AM 2901 D M

1. Фирменное буквенное обозначение: LH1, LM1, RM (диапазон температуры от — 55 °С до +125°С); LH2, LM2 (от — 25 °С до +85 °С); LH3, LM3, RC (от 0°С до +70 °С); RV (от — 40 °С до + 85°С); элементы микро-ЭВМ: AM, R; 93.

2. Серийный номер.

3. Тип корпуса: BL — с балочными выводами; ВМ — пластмас­совый DIP с 16 выводами; CJ, СК — плоский керамический с 14 вы­водами; CL — плоский керамический с 16 выводами; JD — металли­ческий DIP с 14 выводами; DB — пластмассовый DIP с 14 выводами; DC, DD, DE — керамические DIP с 14, 16 и 8 выводами соответст­венно; DM — керамический DIP с 16 выводами; DZ — керамический DIP с 40 выводами; F — плоский; FY — плоский керамический с 28 выводами; FZ — плоский керамический с 42 выводами; Н — ме­таллический с 3, 8 или 10 выводами; J — керамический DIP с 14 или 16 выводами; К — типа ТО-3; MB — пластмассовый DIP с 16 выво­дами; ML, MS, MZ — керамические типа DIP с металлической крышкой с 16, 20 и 40 выводами соответственно; N — плоский ме­таллический с 24 выводами; NB — пластмассовый DIP с 8 вывода­ми; PS, PU, PV, PZ — пластмассовый DIP с 20, 24, 28 и 40 вывода­ми соответственно; Q — плоский с 10 выводами; R — керамический DIP с 24 выводами; Т — металлический с 3, 8 или 10 выводами;, ТК — типа ТО-66 с 3 выводами; W — плоский керамический с 14 выводами.

Для микро-ЭВМ: D — с двухрядным расположением выводов; F — плоский; Р — пластмассовый типа DIP; X — бескорпусная ИМС.

4. Диапазон температуры: С — от О °С до +75 °С; М — от — 55 °С до +125°С

Фирма RCA Solid State

Пример обозначения: CD 4070 D

1. Фирменное буквенное обозначение: СА — аналоговые схемы; CD — цифровые схемы; CDP — микропроцессоры; MW — МОП-схе­мы; внутрифирменное обозначение для всех классов полупроводни­ковых приборов: ТА.

2. Серийный номер.

3. Тип корпуса: D — керамический типа DIP; E — пластмассо­вый DIP; F — керамический типа DIP; G — кристалл с пластмассо­вой герметизацией; Н — бескорпусная ИМС; К — керамический плос­кий; L — с балочными выводами; Q — с 4-рядным расположением выводов; S, Т — типа ТО-5.

Фирма Sanyo

Пример обозначения: LA 1230

1. Фирменное буквенное обозначение: LA — биполярные линей­ные; LB — биполярные цифровые; LC — КМОП; LE — n-МОП; LM — рМОП; LD, STK — тонкопленочные и толстопленочные схемы.

2. Серийный номер.

Фирма Sescosem ( Thomson)

Пример обозначения:SF F 8 1104A P T

1. Фирменное буквенное обозначение: SF (имеются и другие сбозначения, например ESM, TDB).

2. Технология: С — биполярные; F — МОП.

3. Функциональные группы: 1 — мультиплексоры (коммутато­ры); 2 — аналоговые или КМОП логические схемы; 3 — динамичес­кие сдвиговые регистры; 4 — статические сдвиговые регистры; 5 — универсальные; 7 — постоянные запоминающие устройства; 8 — опе­ративные запоминающие устройства; 9 — микропроцессоры.

4. Серийный номер: три цифры с буквой, обозначающей вариант, для аналоговых ИМС; от двух до пяти цифр для цифровых ИМС и дополнительно от двух до четырех цифр для обозначения номера типа.

5. Тип корпуса: при отсутствии буквы — металлический корпус (ТО-5; ТО-99; ТО-100); D — пластмассовый типа мини-DIP; Е — пластмассовый DIP (ТО-116; МР-117); G — керамический типа ми­ни-DIP; J — керамический типа DIP; К — керамический типа DIP; Р — плоский (ТО-91); R — металлический (ТО-3); U — пластмассо­вый плоский мини-корпус.

6. Диапазон температуры: при отсутствии буквы для цифровых схем — от 0°С до +70 °С; С — от 0°С до +70°С; Т — от — 25 °С до + 85°С; V — от — 40°С до +85°С; М — от — 55°С до +125°С.

Фирма Signetics Corp. ( Philips)

Пример обозначения: N 74123 F

1. Рабочий диапазон температуры: N или NE — от 0°С до 70 °С (N8 — от 0°С до +75°С); S или SE — от — 55°С до 125°С; SA — от — 40 °С до 85 °С; SU — от — 25 °С до +85 °С; серии 5400 — от — 55 °С до +125 °С; серии 7400 — от О °С до +70 °С.

2. Серийный номер: 8200 — стандартные MSI; 82SOO — с дио­дами Шоттки MSI; 8T — интерфейсные схемы.

Примечание: Типы приборов, выпускаемых с обозначением других фирм:-СА, DS, LF, LH, LM, МС, ОМ, SG, ТАА, ТВА, ТСА, TDA, TDB, TEA, UA, ULN — аналоговые стандартные; DAC — циф­ро-аналоговые преобразователи; HEF, MB, MJ, PCD, PCE — серии КМОП; SAF, SC — цифровые; SD — аналоговые ДМОП.

3. Тип корпуса: D — микроминиатюрный пластмассовый (типа SO) с 8, 14 или 16 выводами; N — пластмассовый с 8, 14, 16, 18, 22, 24, 28 или 40 выводами; F — керамический DIP с 8, 14, 16, 18, 20, 22, 24 или 28 выводами; Н — металлический ТО-99 или ТО-100; I — керамический DIP с 8, 10, 14, 16, 18, 24, 28, 40 или 50 вывода­ми; К — ТО-100; L — ТО-99; Q — керамический плоский с 10, 14, 16 и 24 выводами; R — бериллиевый плоский с 16, 18, 24, 28 или 40 вы­водами; W — керамический плоский с 10, 14, 16 или 24 выводами.

Фирма Siticonix Sem. Dev.

Пример обозначения: DG 187 А Р

1. Фирменное буквенное обозначение: D — схемы управления для ключей на полевых транзисторах; DF-цифровые схемы; DG — аналоговые ключи; DGM — аналоговые ключи (монолитный вариант гибридных схем); G — многоканальные переключатели; Н — высоко­вольтные (28 В) логические схемы; L — аналоговые схемы; LD — аналого-цифровые преобразователи; LH — аналоговые гибридные схемы; LM — аналоговые монолитные схемы.

2. Серийный номер (три или четыре цифры).

3. Диапазон температуры: А — от — 55 °С до +125°С- В от — 20 °С до +85 °С; С — от О °С до +70 °С; D — от — 40 °С до + 85°С.

4. Тип корпуса: А — ТО-99, ТО-100; F — плоский с 14 и 16 вы­водами; J — пластмассовый DIP с 14 и 16 выводами; К — керами­ческий DIP с 14 и 16 выводами; L — плоский с 10 и 14 выводами; Р — DIP с 14 и 16 выводами; R — DIP с 28 выводами; N — пласт­массовый типа мини-DIP.

Фирма Silicon General

Пример обозначения: SG 108 AT

1. Фирменное буквенное обозначение: SG

2. Серийный номер.

3. Характеристика: А — улучшенный вариант; С — ограничен­ный температурный диапазон.

4. Тип корпуса: F — плоский; J — DIP (Cerdip) с 14 и 16 выво­дами; К — типа ТО-3; М — пластмассовый DIP с 8 выводами; N — пластмассовый DIP с 14, 16 выводами; Р — типа ТО-220 пластмас­совый; R — типа ТО-66 (3 и 8 выводов); Т — типа ТО-5 (ТО-39 ТО-99, ТО-100, ТО-101); Y — керамический DIP (Cerdip) с 8 выво­дами.

Фирма Sprague Electric Пример обозначения: UL N 2004 А

1. Фирменное буквенное обозначение: UC — серии КМОП, PL; U.D — цифровые формирователи; UG — с датчиками Холла; UL — аналоговые схемы; UH — интерфейсные.

2. Диапазон температуры: N — от — 25 С С до +70 °С- S — от — 55 °С до +125°С.

3. Серийный номер.

4. Тип корпуса: А — пластмассовый типа DIP; В — пластмассо­вый типа DIP с теплоотводом; С — бескорпусная ИМС; D — ТО-99; Е — пластмассовый DIP с 8 выводами; F — ТО-86 или с 30 вывода­ми плоский; J — TO-87; К — ТО-100; М — пластмассовый DIP с 8 выводами; N — пластмассовый с 4-рядным расположением выво­дов; R — керамический DIP с 8 выводами; S — с однорядным рас­положением выводов SIP с 4 выводами; Т — SIP с 3 выводами- Y — ТО-92; Z — типа ТО-220 с 5 выводами. Для серии UH : 2 — тип корпуса (С — плоский; К — бескорпус­ная ИМС; D — типа DIP; Р — пластмассовый типа DIP).

Фирма Solitron

Пример обозначения: СМ 4000 A D

1. Фирменное буквенное обозначение: СМ — КМОП; UC4XXX — аналоговые схемы; UC6XXX, UC7XXX — запоминающие устройства (р-МОП-схемы).

2. Серийный номер.

3. Рабочее напряжение: А — (3 — 15) В; В — (3 — 18) В.

4. Тип корпуса и диапазон температуры:

а) для КМОП-схем; D — керамический типа DIP, от — 55 °С до + 125°С; Е — пластмассовый типа DIP, от — 40°С до +85°С- F — керамический типа DIP, от — 55 °С до +85 °С; Н — бескорпусная ИМС; К — плоский, от — 55 °С до +85 °С;

б) для аналоговых схем: без буквы — ТО-99, от — 55 °С до 125 °С; С — ТО-99, от О °С до +70 °С; СЕ — мини-DIP с 8 выводами, от О °С до +70 °С; ID — бескорпусная ИМС.

Фирма Texas Instruments

Примеры обозначения: SN 74 S 188 J; IMS 4030 - 15 J L

1. Фирменное буквенное обозначение: SBP — биполярные мик­ропроцессоры; SN — стандартные типы ИМС; SNA, SNC, SNH, SNM — повышенной надежности; ТВР — биполярные запоминающие устройства; TL — аналоговые схемы; TMS — МОП-схемы (запоми­нающие устройства; микропроцессоры); ТМ — модули микро-ЭВМ.

2. Диапазон температуры: серии 52, 54, 55, ТР — от — 55 °С до +125 °С; серии 72, 74, 75 — от О °С до +70 °С; серия 62 — от — 25 °С до +85 °С; для биполярных схем: С — от 0°С до +70°С; I — от — 25 °С до +85 °С; Е — от — 40 °С до +85 °С; М — от — 55 °С до + 125°С; для МОП-схем (TMS): L — от 0°С до +70°С; С — от — 25 °С до + 85°С; R — от — 55 °С до +85 °С; М — от — 55 °С до + 125°С.

3. Классификация для ТТЛ-схем: Н — быстродействующие, L — маломощные; LS — маломощные с диодами Шоттки; S — с дио­дами Шоттки.

4. Серийный номер.

5. Тип корпуса: FA — плоский; J — плоский керамический; JA, JB, JP — с двухрядным расположением выводов типа (DIP); L, LA — металлический; N — пластмассовый; ND, Р — пластмассовый типа DIP; RA, U, W — плоский керамический; SB — плоский метал­лический; Т — плоский металлостеклянный.

6. Только для быстродействующих МОП-схем в обозначении дополнительно указывается быстродействие: 15 — <150 не; 20 — < <200 не; 25 — <250 не; 35 — <350 не.

Фирма Toshiba

Пример обозначения: ТА 7173А Р Т 2 Т

1. Фирменное буквенное обозначение: ТА — биполярные ли­нейные (аналоговые) схемы; ТС — КМОП-схемы; TD — биполярные цифровые схемы; ТМ — МОП-схемы.

2. Серийный номер и вариант прибора (А — улучшенный).

3. Тип корпуса: С — керамический; М — металлический; Р — пластмассовый.

Фирма TRW

Пример обозначения: TDC 1016 J M

1. Фирменное буквенное обозначение: MPY — умножители; TDC — все другие функции.

2. Серийный номер.

3. Тип корпуса: J — керамический типа DIP; N — пластмассо­вый типа DIP.

4. Диапазон температуры: М — от — 55 °С до +125°С; без обо­значения — от О °С до +70 °С.

В табл. 1.1 приведены буквенные обозначения ИМС, выпускае­мых различными фирмами.

Таблица 1.1. Буквенные обозначения ИМС различных фирм

Буквенное обозна­чение

Фирма

Буквенное обозна­чение

Фирма

AD

Analog Devices

HS

Harris

ADC

Datel Systems (DS)

HT

Harris

ADX

National Sem. Corp.

IB

Intel

(NSC)

1C

Intel

AF

NSC

ICL

Intersil

АН

NSC

ICM

Intersil

AM

Advanced Micro De-

ID

Intel

vices

IDM

NSC

AN

Matsushita

IH

Intersil

AY

General Instrument

IM

Intel, Intersil, NSC

(GI)

IMP

NSC

BUF

Precision Monolithics

INS

NSC

Inc. (PMI)

IP

Intel

CA

RCA

IPC

NSC

CD

RCA; NSC

ISP

NSC

CDP

RCA

ITT

ITT

CF

Harris

IX

Intel

CM

Solitron

J

Matsushita

CMP

PMI

L

Siliconix, SGS-Ates

CP

GI

LA

Sanyo

CU

GI

LB

Sanyo

D

Intersil; Siliconix

LC

Sanyo; GI

DAC

DS; PMI

LD

Siliconix

DAS

DS

LE

Sanyo

DAX

NSC

LF

NSC

DF

Siliconix

LFT

NSC

DG

Intersil; Siliconix

LG

GI

DGM

Siliconix

LH

NSC; Raytheon; Sili-

DH

NSC

conix

DL

GI

LM

NSC; Raytheon; Sa-

DM

NSC

ny; Siliconix; Signe-

DN

Matsushita

tics

DP

NSC

M

Mitsubishi; Matsushita

DS

GI; NSC

MAA

ITT

ER

GI

MAT

PMI

ESM

Sescosem (Thomson)

MB

Intel; Fujitsu

F

Fairchild

MC

Motorola; Intel

G

Siliconix

MCB

Motorola

H

Siliconix

MCBC

Motorola

HA

Harris; Hitachi

MCC

Motorola

HC

Harris

MCCF

Motorola

HD

Harris; Hitachi

MCE

Motorola

HI

Harris

MCM

Motorola

HM

Harris; Hitachi

MD

Intel

HN

Hitachi

MEM

GI

HPROM

Harris

MH

NSC

HRAM

Harris

MIC

ITT

HROM

Harris

MK

Mostek

ML

Plessey

SM

NSC

MLM

Motorola

SMP

PMI

ММ

Intel, NSC

SN

TI; Monolithic Memo-

MN

Matsushita

rices

МР

Intel; Plessey

SNA

TI

мт

Plessey

SNC

TI

мих

PMI

SNH

TI

MV

Datel Systems (DS)

SNM

TI

MX

DS; American Micro*

SP

American Microsys-

systems; Intel

tems; Plessey

MW

RCA

ss

GI

N

Signetics

sss

PMI

NC

GI

STK

Sanyo

NE

Signetics

su

Signetics

NH

NSC

sw

PMI

NOM

Plessey

ТА

Toshiba; RCA

OP

PMI

TAA

ITT; Siemens; Valvo;

PAL

Monolithic Memories

Telefunken

PC

GI

TBA

ITT; Siemens; Valvo;

PIC

GI

Telefunken

PM

PMI

TBB

Siemens

R

Raytheon

TBC

Siemens

RA

GI

TBP

TI

RC

Raytheon

TC

Toshiba

REF

PMI

TCA

ITT; Siemens; Valvo;

RM

Raytheon

Telefunken

RO

GI

TD

Toshiba

RV

Raytheon

TDA

ITT; Siemens; Telefunken

S

American Microsystems; Signetics

TDB

Sescosem; Siemens

SA

Signetics

TDC

TRW; Siemens

SAB

Telefunken

TL

TI; Telefunken

SAK

ITT; Valvo

TM

Toshiba

SAJ

ITT

TMS

TI

SAS

Telefunken

и

Telefunken

SAY

ITT

UAA

Telefunken

SBA

GI

UCN

Spraque

SBP

Texas Instruments

ucs

Spraque

(TI)

UC4

Solitron

SD

NSC

UC6

Solitron

SDA

Siemens

UC7

Solitron

SE

Signetics

UDN

Spraque

SFC

Sescosem

UDS

Spraque

SFF

Sescosem

UGN

Spraque

SG

Silicon General

UL

American Microsys-

SH

Fairchild

tems

SHM

DS

ULN

Spraque

SL

Plessey; GI; NSC

ULS

Spraque

м А

Fairchild

VF

DS

м РА

NEC

XR

Exar Integr. Systems

м PB

NEC

ZN

Ferranti

м РС

NEC

ZSS

Ferranti

м PD

NEC

ZST

Ferranti

РАЗДЕЛ ВТОРОЙ

АНАЛОГОВЫЕ ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ

2.1. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ

Операционные усилители (ОУ) благодаря своей универсально­сти и возможности многофункционального использования нашли широкое применение в радиоаппаратуре. Они представляют собой специальные усилители постоянного тока. Операционные усилители делятся на усилители с одним входом (инверсным, например НА2530) или с двумя входами (инверсным и неинверсным), т.е. дифференциальные. По способу компенсации дрейфа нуля различают ОУ с параметрической компенсацией дрейфа (с непосредственными связями без преобразования сигнала); с преобразованием сигнала; автоматической коррекцией дрейфа нуля. В усилителях с непосред­ственными связями компенсация дрейфа нуля осуществляется путем построения входных каскадов по симметричной балансной или диф­ференциальной схеме. В усилителях с преобразованием сигнала для усиления постоянной составляющей используется усилитель типа МДМ (с модуляцией, усилением на несущей и последующей демо­дуляцией), например НА2905, АМ490 и др. Усилители с автомати­ческой коррекцией дрейфа нуля (с автокомпенсацией) подразделя­ются на усилители с периодической и непрерывной коррекцией дрейфа нуля. Последние включают два усилителя, работающие по­переменно: один обеспечивает усиление входного сигнала, другой осуществляет автоматическую подстройку нуля (например, ICL7600). Более широкое распространение получили ОУ без преобразования сигнала с входными каскадами по дифференциальной схеме, обла­дающие высокой помехозащищенностью по цепям питания. Кроме того, наличие неинверсного входа делает их более универсальными и расширяет их эксплуатационные возможности. Реализация широ­кой полосы пропускания достигается легче у усилителей с одним (несимметричным) входом. Усилители с преобразованием сигнала применяются в случаях, когда необходим минимальный дрейф нуля. Однако быстродействие у них невысокое. Если усилители без пре образования сигнала не удовлетворяют требованиям в отношении дрейфа нуля, а применение усилителей типа МДМ нежелательно, могут использоваться усилители с автокомпенсацией (автокоррекци­ей) нуля, но они имеют также невысокое быстродействие. Обеспе­чение устойчивости ОУ при работе с обратной связью достигается с помощью цепей частотной коррекции как внешних, так и внутрен­них. Например, внутренняя частотная коррекция осуществляется созданием МОП-конденсатора емкостью 30 — 100 пФ, присоединенно­го к соответствующим точкам схемы.

Таблица 2.1. Операционные усилители

Тип

Uип, B

UCM , мВ

Д U см/ ДТ, мкВ/°С

Iвх , НА

ДIвх , нА

1 <7

VU вых ,

В/мкс

Kос.сф,

дБ

Kвл.и.п- ДБ*; K вл.и.п- МКВ/В

Uш.н, нВ/VГц; Uш.эф, МКВ

Rвх , Ом

tуст , мкс

Iпотр, МА Р потр, МВТ

f1 , МГц

Тип корпуса

Дополни­тельные сведения

A109D AD504J

±18 ± (5 — 18)

<7,5 <2,5

<25

<5

<1500 <200

<500 <40

>15.103 >250 103

0,1

>65 >94

<200 40

8

>50-103 0,5-106

-

<200* <4

0,3

ТО-99 ТО-99

Малошумя­щий

AD504K AD504L AD504M

± (5-18) ± (5 — 18) ± (5-18)

<1,5 <0,5

<0,5

<3 <1

<0,5

<100 <80 <80

<15 <10

<10

>500-103 >106

> 106

0,12 0,12 0,12

>100 >110 >110

<25 <15 <15

8

8

<9

106

1.3-106

1,3 -10е

-

<3

<3

<3

0,3 0,3 0,3

ТО-99 ТО-99 ТО- 100

Быстродей- ствующий

AD505J AD505K

AD507J AD507K

AD509J AD509K

± (5 — 18) ± (5 — 18)

± (5 — 20) ± (5 — 20)

± (5 — 20) ± (5 — 20)

<5

<2,5

<5

<3

<10

<8

15 <15

15 15

20 <30

<75 <25

<25 <15

<250 <200

<25 <15

<50 <25

>100- 103 >200 103

>80 103 >100-103

>7,5.103 >10-10з

>120 >120

>20 >20

>80 >100

>74 >80

>74 >80

<S200 <100

<200 <100

10* 10*

12 12

2.10е

2-103

>40-106 >40.106

>40 10s >50-10в

0,8

0,8

0,9

0,9

0,2

<0,5

<8

<4

<4

<6

<6

10

10

35

35

20

20

ТО.100 ТО-99

ТО-99 ТО-99

ТО-99 ТО-99

Широко­полосный

Быстродей­ствующий

>

AD512K

± (5 — 18)

<ёЗ

<20

<200

<50

>50-103

0,5

>80

<100

10е

<3,3

1

ТО-99

C внутренней компенсацией

AD517J

± (5-18)

<0,15

<3

<5

<1

106

0,1

>94

<40

20

2.10й

<4

0,25

ТО.99

Прецизион-ный С внутрен-

AD517K

± (5 — 18)

<0,05

<1

<2

<0,75

10е

0,1

>110

<15

20

2.1011

<3

0,25

ТО-99

ней компен­сацией

AD517L

± (5-18)

<0,025

<0,5

<1

<0,25

106

0,1

>110

<15

20

2.1011

<3

0,25

ТО-99

прецезисион-

ный

AD517S AD518J

=t (5-22) ± (5 — 20)

<0,05 <10

<1 10

<2

<500

<0,75 <200

Ю1 >25-103

0,1

>50

>110 >65

<20 >70*

20

2-1011 >5-l05

0,8

<3 <10

0,25 12

ТО-99 ТО-99

С внутренней компенсацией Прецизионный Быстродейст­вующий, с

AD516K AD518S

+ (5 — 20) ± (5-20)

<4

<4

<10 <10

<200 <200

<50

<50

>50-103 >50 103

>50 >50

>70

>70

>80* >80*

>5.10s

>5-105

0,8

0,8

<7

<7

>10 >10

ТО-99 ТО-99

внутренней компенсацией Прецизионный С внутренней

AD542J

± (5-18)

<2

<20

<0,05

<0,005

>50-103

3

>76

<200

30

1010

<1,5

1

ТО-99

компенсацией Прецизионный

AD542K AD542L AD542S AD544J AD544K AD544L ADX118

± (5-18)

± (5 — 18)

± (5 — 18)

± (5 — 18)

± (5 — 18)

+ (5-18)

±20

<1

<0,5

<1

<2

<1

<0,5 <10

<10

<5

<15 <20 <10

<5

<0,025 <0,025 <U, 025 <O.U5 <0,025 <0,025 <500

0,002 0,002 0,002 0,005 0,002 0,002 <200

>150-103 >150-103 >150-103 >30-103 >50-103 >50-103 >25 103

3 3 3

>5 >7,5 >10 >50

>80 >80 >80 >74 >80 >80 >70

<100 <100 <100 <200 <100 <100 >65*

30 30 30 18 18 18

10Ш

101

> 1010

1010

1010

1010

>5-105

3 3 3

<1,5 <1,5 <1,5 <2,5 <2,5 <2,5

<10

1

1

1

2

2

2

15

ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 CN1

BIFET > >

Прецизионный >

Быстродей­ствующий с внутренней

ADX218 ADX318

АМ405-2

±20

-4-20

±15

<4

<4

<60

50

<250 <250 <0,02

<50 <50 <0,02

>50-Юз >50-10з >7,5-103

>50 >50 120

>80 >80 >70

>70* >70*

10*

>10в >103 1012

0,40

<8 <8 <8

15 15

20

CN1 CN1 ТО-99

компенсацией То же

> Быстродей-

АМ406-2 АМ450-2 АМ452-2 АМ460-2 АМ462-1 АМ462-2 АМ464-2

АМ490-2А

±15

±15

±15

+ 15

+ 15

+ 15

+ (10-40) + (Г2-20)

<60

<8

<10

<5

<5

<5

<6 <0,02

50 20 30 10 15 15 15

<1

<0,02 <250 <250 <25 <25 <25 <30 <0,15

<0,02 <50 <50 <25 <25 <25 <30

<0,05

>8Э-103 25-103

>7,5-103

150 103 >80-1С3 >80-103 100- 103 500 19е

35

30

120

7

35

35

5

2,5

>70

90

>74 100 >74 >74

74

>120

-

10*

2

2

2

33*

1012 50-106 >110-106 300 106 >40-106 >40-106 200.106

100.106

0,33

0,2

1,0

1

1

<6

4

<6

3

<4

<4

<4,5

<5

100 12 20 12 100 100 4 3

ТО-99 ТО-99 ТО-99 ТО-99 ТО-116 ТО-99 ТО-99 ТО-99

ствующий

>

>

Uвых =±35В Прецизионный

АМ490-2В

+ (12 — 20)

<0,02

<о,з

<0,15

<0,05

500.10й

2,5

>120

100- 106

<5

3

ТО-99

типа МДМ То же

АМ490-2С

±(12 — 20)

<0,02

<0,1

<0, 15

<0,05

500 -10е

2 Б

>120

-

100.10е

-

<5

3

ТО-99

Прецизионный

B109D

±18

<5

<25

<500

<200

>25-103

>70

<150

>150-103

<150*

.

ТО-99

типа МДМ

С А 108 СА108А

±<2-20> + (2 — 20)

<2 <0,5

<15 <5

<2 <2

<0,2 <0,2

>50-103 >80 103

>85 >96

>80* >96*

>3о 10е >30-10| *

<0,6 <0,6

ТО-99 ТО-90

Прецизионный

£

СА208 СА208А

±(2 — 20) ±(2 — 20)

<2 <0,5

<15 <5

<2 <2

<0,2 <0,2

>50 10з

>80 10з

>85 >96

>80* >96*

>30-10< >30.106

<0,6 <0,6

ТО-99 ТО-99

>

э

СА308

±(2 — 18)

<7,5

<30

<7

<1,0

>25 10>

>80

>80*

>10-10а

<0,8

ТО-99

у

СА308А СА741

±(2-18) 44

<0,5 <5

<5 2

<7 <500

<1,0 <200

>80-108 >50-103

0,5

>96

>70

>96* <150

>10-106 >0,3-106

<0,8 <2,8

1

ТО-99 ТО-99

> С внутренней

СА741С СА3078 СА3078А СА3100

36 ±(1,4 — 14) ±(0,75 — 18 ±(7 — 18)

<6 <4,5 <3,5 <5

2 6 5 10

<500 <170 <12 <2000

<200 <32 <2,5 <400

>20 103 >25-103 >40-103 >40-103

0,5 25

>70 >80 >80 >76

<150 93 105 >60*

8*

>0,3.106 30- 103

0,6

<2,8 <0,130 <0,025 <10,5

1

0,8 0,2 38

ТО-99 ТО-99 ТО-99 ТО-99

компенсацией То же Микромощный То же

СА3130

5 — 16

<15

10

<0,05

<0,03

>50-Ю3

30

>70

<320

23

>3-1011

1,2

<15

15

ТО-99

СА3130А

5-16

<5

10

<0,03

<0,02

>50-103

10

>80

<150

23

1,5-1012

1,2

<15

15

ТО-99

СА3130В

5-16

<2

<15

<0,02

<0,01

>100-103

10

>86

<5100

23

>3-1011

1.2

<15

15

ТО-99

СА3140

±(2-18)

<15

20

<0,05

<0,03

>20-103

9

>70

<320

40

>3-1011

1,4

<6

4,5

ТО-99

СА3140А

4 — 36

<5

6

<0,04

<0,02

>20 103

9

>70

<320

>3.1011

1,4

<6

4,5

ТО-99

СА3140В

4 — 44

<2

5

<0,03

<0,01

>50-103

9

>86

<50

1,5-1012

1,4

<6

4,5

ТО-99

СА3160

5 — 16

<15

8

<0,05

<0,03

>50-103

10

>70

1.5-1012

<15

4

ТО-99

СА3160А

5 — 16

<5

8

<0,03

<0,02

>50-103

10

>80

1,5-1012

<15

4

ТО-99

СА3160В

5 — 16

<2

<15

<0,02

<0,01

>100-103

10

>86

1,5-1012

<15

4

ТО-99

СА6078А

±(0,75-18

<3,5

6

<12

<2,5

>40 103

>80

<0,025

ТО-99

НА909

±(5 — 20)

<5

<300

<150

>25 103

>3,5

>80

>80*

<5*

>200-103

<2,5

7

ТО-99

НА911

±(5 — 20)

<6

<500

<300

>20-103

5

>74

>74*

1

> 100 -103

<2,5

7

ТО-99

НА1301

±10

<5

<12000

<5000

>ЫОз

>70

<30*

ТО-101

НА 1303

±18

<4,5

5

<1500

<450

>10-103

>80

50-103

<125*

ТО- 101

НА17741М

±18

<6

<500

<200

>20-10>

0,5

>70

300- 103

<100*

ТО-99

НА2050

35

<25

<0,02

<0,02

>7,5-103

120

>74

>74*

1012

0,4

<8

20

ТО-99

Быстродей-

НА2050А

35

<14

<0,02

<0,02

>7,5.10>

120

>74

>74*

1012

0,4

<8

20

ТО-99

ствующий То же

НА2055

35

<60

<0,02

<0,02

>7, 5-Ю3

120

>70

>70*

1012

0,4

<8

20

ТО-99

НА2055А

35

<14

<0,02

<0,02

>7,5-103

120

>70

>70*

1012

0,4

<8

20

ТО-99

НА2060

35

<25

<0,02

<0,02

>80-103

35

>74

>74*

1012

<6

100

ТО-99

Широко­полосный

НА2060А

35

<12

<0,02

<0,02

>80 103

35

>74

>74*

1012

<6

100

ТО-99

>

НА2065

35

<60

<0,02

<0,02

>80-103

35

>70

>70*

1012

<6

100

ТО-99

HA206SA

35

<12

<0,02

<0,02

>80-103

35

>70

>70*

1012

<6

100

ТО-99

>

НА2101

±22

<5

6

<500

<200

>50-103

>70

>70*

>300 103

~~

<3

ТО-99

Средней

НА2101А

+22

<2

<15

<75

<10

>50- 103

>80

>80*

>1,5-106

<3

ТО-99

точности

НА2107

±22

<2

<15

<75

<10

>50 103

>80

>80*

>1,5.10в

~

<3

~

ТО-99

С внутренней компенсацией

НА2107-3

+ (5-20)

<5

6

<500

<200

>50-103

>70

>70*

>300-10е

<3

ТО-99

То же

НА2201А

±22

<2

<15

<75

<10

>50 103

>80

>80*

>1, 5-106

<3

ТО-99

>

НА2207

±22

<2

<15

<75

<10

>50-103

, —

>80

>80*

>1,5.10°

<3

ТО-99

>

НА2500

40

<5

20

<200

<25

>20-103

>25

>80

>80*

>25-10в

0,33

<6

12

1О-99

>

НА2502

40

<8

20

<250

<50

>15-103

>20

>74

>74*

>20-10в

0,33

<6

12

ТО-99

>

НА2505

40

<8

20

<250

<50

>15.10Э

>20

>74

>74*

-

>20 10е

0,33

<6

12

ТО-99

>

НА2510

40

<8

20

<200

<25

>10-Ю3

>50

>80

>80*

>50 10е

0,25

<6

12

ТО-99

>

НА2512

40

<10

25

<250

<50

>7,5-103

>40

>74

>74*

>40-106

0,25

<6

12

ТО-99

НА2515

40

<10

30

<250

<50

>7,5.103

>40

>74

>74*

>40-10в

0,25

<6

12

ТО-99

>

НА2520

40

<8

20

<200

<25

>10-103

>100

>80

>80*

>50-10в

0,2

<6

20

ТО-99

Быстродей­ствующий

НА2522

40

<10

25

<250

<50

>7,5-103

>80

>74

>74*

>40.10 в

0,2

<6

20

ТО-99

НА2525

40

<10

30

<250

!

<50

>7,5-103

>80

>74

>74*

>40.10 в

0,2

<6

20

ТО-99

>

НА2530

40

<3

5

<100

<20

>103

>280

>86

>86*

-

2-106

0,5

<£6

70

TO-99

Широкопо­лосный инвер-

НА2535 НА2-2600

40 45

<5

<4

5 5

<200 <10

<20 <10

>105

>103

>250 >4

>80 >80

>80* >80*

2.106

> 100- 106

0,5 1,5

<6

<3,7

70 12

TO-99 TO-99

тирующий To же С внутренней

HA2-2G02 НА2-2605 НА2-2620

45

45

45

<5

<5

<4

<25 <25 <15

<25 <25 <15

>80-103 >80-103 >10

>4 >4

>25

>74 >74 >80

>74* >74* >80*

>40-106 >40-106 >65-106

1,5 1.5

<4 <4 <3,7

12 12 100

TO -99 TO-99 TO-99

компенсацией То же > Широкопо-

НА2-2622 НА2-2625 НА2-2640 НА2-2645 НА2-2700

45

45

±(10—40)

±(10—40)

±(5,5—20)

<5

<5

<4

<6

<3

15

15

<25 <25 <25 <30 <20

<25 <25

<12 <30 <10

t80-103 >80 • 103 >103 >№ >400 • 103

>20 >20 5 5 >10

>74 >74

>80 >74 >86

>74* >74* >80* >74* >86*

b.40.106 >40.106 >50-106 >40.106

E

<4 <4 <3,8 <4,5 <0,15

100 100 4 4 1

TO-99 TO-116 TO-99 TO-99 TO-90

лосный >

Микромощный с внутренней

НА1-2704 HA1-2705 HA2-2900

±(5,5—20) + (5,5—20) ±(12—20)

<3 <5 0,02

<0,6

<20 <40 0,15

<10 <15 • 0,05

>400-103 >200-1(F 500 -106

>10 >10 2,5

>86 >80 >120

>86* >80* >120*

100.106

<0,15 <0,15

<5

1 1 3

TO-116 TO- 116 TO-99

компенсацией Микромощяый > Прецизионн ый

HA2-2904 HA2-2905 HA5100-2

±(10—20) ±(12—20) 40

0,02 0,02 <1

<0,4 0,2 5

0,15 0,15 <0,05

0.05 0,05 <0,01

500.10е 500-1 06 >75.10>

2,5 2,5 >6

>130 >120 86

>130* >120* 86*

100 -106 100 -106 1012

1,7

<5 <5 <7

3 3

18

TO-99 TO-99 TO-99

типа МДМ То же

BIFET с ди-

HA5190

35

<5

20

<15 мкА

<4 мкА

>15-103

>160

>74

>70*

15

10.10s

0,07

<25

150

TO-8

электрической изоляцией Широкополос­ный бы стро -

ICL7600

±(2—18)

<0,005

<0,1

-

>40-103

1,8

88

<700

-

<5

1,2

-

действующий С внутренней

ICL7611A

±(0,65—8)

<2

10

<0,05

<0,03

>40-103

0,16

>76

>80*

100

1012

<

<0.25

44 кГц

-

компенсацией fком = 160 га С внутренней компенсацией, программи-

LH5T1 1Д41В1

±18

±18

<7,5 <6

<1500 <500

<250 <200

>10-103 >20.103

>10

0,5

>74

>70

<400 <150

Ы06 >0,3.10°

0,3

<10

<85*

-

TO-100 TO-116

руемый С внутренней

L141T1 LH1T2 L148T1 L148T2 LF151A LF155 LF155A LF156 LF156A LF157 LF157A LF255

±18

±22 + 18

+22 +22

+ (5— 2i)

+ (5—22)

+ (5-22)

+ (5-22)

+ (5-22)

+ (5-22)

+ (5-22)

<6

<5

<6

<5

<2

<5

<2

<5

<2

<5

<2

<5

<20 <5 <5 <5 <5 <5

<5

<5

<500 <500 <500 <500 <0,2 <0,1 <0,05 <0,1 <0,05 <0,1 <0,05 <0,1

<200 <200 <200 <200 <0,1 <0,02 <0,01 <0,02 <0,01 <0,02 <0,01 <0,02

>20-103 >50 103 >50 103 >50 103 >50 103 >50 101 >50 10s >50-103 >50-103 >50-103 >50 • 103 >50-103

0,5 0,5 0,5 0,5 MO 5 >3 >7,5 >10 >30 >40 (K-5)

>70 >70

>70 >80 >85 >85 >85 >85 >85 >85 >85

<150 <150

•cisa

>80* >85* >85* >85* >85* >85* >85*

20 20 20 12 12 12 12

>0, 3.10е >0,3.106 >0,3.10fi >0,3.10< 1012 1012 1012 1012 1012 1012 1012

2 4 4 1,5 1,5 1,5 1,5

<85* <85* <85* <85* <2,8 <4 <4 <7 <7 <7 <7

>3

2,5 2,5 5 4,5 20 >15

TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

компенсацией То же

BIFET-II B1FET BIFET BIFET BIFET BIFET BIFET

LF256 LF257 LF355

+ (5—22) + (5—22) ±(5—18)

<5 <5 <10

<5 <•5 5

<0,1 <0,1 <0,2

<0,02 <0,02 <0,05

>50-103 >50-103 >25 • 103

5 >7,5 30 (K-5)

>85 >85 >80

>85* >B5* >85*

20 12 12

1012 1012 1012

4 1,5 1,5

<4

<7 <7

2,5 5 20

TO-99 TO-99 TO-99

BIFET BIFET BIFET

LF355A LF355B

LF356

+ (5-22) ±(5—22)

+ (5-16)

<2

<5

<10

<5 5 <5

<0,05 <0,1 <0, 2

<0,01 <0,02 <0,05

>50-103 >50-103 >25-103

>5 >3 >5 12

>85 >8S >80

>80* >85* >85* >80*

20 20 20 12

1012 1012 1012 1012

4 4 4 1,5

<4 <4

<4

<10

2,5 2,5 2,5 12

TO-99 TO-99 TO-99 TO-99

BIFET BIFET BIFET BIFET

LF356A LF356B LF357

+(5 — 22) ±(5-22) ±(5 — 18)

<2~ <5 <10

5 <5 5

<0,05 <0,1 <0,2

<0,01 <0,02 <0,05

>50-103 >50 103 >25 103

>10 >7.5 >50 (K=5)

>85 >85 >80

>85* >85 >80*

12 12 12

1012 1012 1012

1,5 1,5 1.5

<10 <7 <10

>4

>7,5 50

TO-99 TO-99 TO-99

BIFET BIFET BIFET

LF357A

±(5 — 2Э)

<2

<5

<0,05

<0.01

> 50- 103

>40 (K=5)

>85

>85*

12

1012

1,5

<10

>15

TO-99

BIFET

LF357B LF13741 LFT356 LM10

±(5 — 22) ±18 ±(5 — 18) 1.1 — 40

<5 <15 <0,5

<2

5 <10 3 2

<0,1 <0,2 <0,05 <20

<0,02 <0,05 <0,01 <0,7

>50.103 >25 . 103 >50.103 > 120- 103

>30 >0,5 12

>85 >70 95 >93

>85* >77* 100*

12 37 12

1012 5.1011 1C12

1,5

<7 <4

<7 <0.4

>30 1 4

TO-99 TO-99 TO-99

BIFET

BIFET- II Прецизионный

LM101

±(5-20)

<5

6

<500

<200

>50 103

0.5

>70

>70*

>0,3-106

<3

1

TO-99

LM101A

±22

<2

<15

<75

<10

>50 103

0,5

>80

>80*

>1,5.106

<3

1

TO-99

LM107H

±22

<2

<15

<75

<10

>50-103

0,5

>80

>80*

>1,5.106

<2,5

1

CN1

С внутренней к ом пенс я Цне и

LM108AH

LM108H LM112H LM118H

±(2 — 20)

±(2 — 20) ±(2 — 20) ±(5-20)

<0,5

<2 <2 <4

<5

<15 <15

<2

<2 <2 <250

<0,2

<0,2 <0,2 <50

>80-103

>50 103 >50 103 >50.103

0.3 0,3

>50

>96

>85 >85 >80

:

>96*

>80* >80* >70*

>30-106

>30.106 >30-106 >106

-

<0,6

0,3 <0,6 <8

1 1 15

CN1

CN1 CN1 CN1

Прецизион­ный

С -внутренней

LM201AH LM201F

±22 ±(5-20)

<2

<7,5

<15 10

<75 <1500

<10 <500

>50.103 >20-103

0,5 0,5

>80 >65

>80* >70*

>1,5.106 >0,1.106

-

<3 <3

1 1

CN1 FP37

компенсацией

LM207H LM208AH

±22 + (2 — 20)

<2 <0,5

<15 <5

<75

<2

<10 <0.2

>50 103 >80-103

0,5 0,3

>80 >96

>80* >96*

>l,5.106 >30.106

<2,5 <0,6

1 1

CN1

CN1

С внутренней компенсацией

LM208H

±(2 — 20)

<2

<15

<2

<0,2

>50 103

0,3

>85

>80*

>30.10!i

<0,6

1

CN1

LM212H

±(2-20)

<2

<15

<2

<0,2

>50.10>

>85

>80*

>30-103

<0,6

CN1

LM216AH

+ (3 — 20)

3

0,05

0.015

40- 10s

>80

>80*

5-109

0,6

CN1

С внутренней

LM216H

±<3 — 2o>

10

— —

0,15

0,05

20-10>

>80

>80*

.

109

0,8

CN1

компенсацией

Тл -yp-rt

LM216H

±(5-20)

<4

, —

<250

<50

>50-103

>50

>80

>70*

>10 6

<8

15

CN1

i о же

LM301A

±22

<7,5

<30

<250

<50

>25 . 103

0,5

>70

>70*

— —

>0,5.10B

>3

1

CN1

*

LM307

±13

<7,5

<30

<250

<50

>25.103

0,5

>70

>70*

>0,5 1015

<3

1

CN1

С внутренней

LM308AH

±18

<0,5

<5

<7

<1

>80-103

0,3

>96

>96C

.

>10.1015

<0,8

1

CN1

компенсацией

LM308H

±(2-15)

<7,5

<30

<7

<1

>50 . 103

0.3

>80

>80*

>10-103

<0,8

1

CN1

LM312H

±(2-20)

<7,5

<30

<7

<1

>25 . 103

>80

>80*

>10.105

<0,8

CN1

ЦМ316

±(3 — 20)

10

0,15

0,05

20.103

>80

>80*

ЫО>

0,8

CN1

С внутренней

LM316A LM318

+ (3 — 20) ±(5 — 20)

3

<10

-

0,05 <500

0,015 <200

40 -103 >25 103

>50

>80 >70

>80* >65*

-

5.10> >0,5-10Й

-

0,6 <10

15

ONI CN1

компенсацией То же

LM709H

±18

<5

6

<500

<200

>25.103

0,25

>70

<150

>150-103

- —

<5,5

CN1

*

LM709AH

±18

<2

<15

<200

<50

>25.103

0,25

>80

<100

>350.10S

<3,6

CN1

LM709CH

±18

<7,5

12

<1500

<500

>15.103

0.25

>65

<200

>50-103

<6,6

CN1

LM725H

±(3 — 22)

<1

<2

<100

<20

>106

>110

f

<10

8

1.5-106

<105*

CN1

LM725AH

±(3 — 22)

<0,5

<5

<80

<5

>106

>120

<5

8

1,5.10B

<105*

CN1

LM725CH

+ (3 — 22)

<2,5

2

<125

<35

>250-103

>94

|

<35

8

1.5- 10*

<150*

CN1

LM741H

+ (3 — 22)

<5

5

<500

<200

>50-103

>70

i

>77*

0,3.10s

<2,8

CN1

LM741CH

+ 18

<6

, —

<500

<200

>25-103

.

>70

i

>77*

0,3.10е

<2,8

CN1

LM748H

±(5 — 20)

<5

6

<500

<200

>50-103

>70

?

>77*

>0, 3.10s

<2,8

CN1

С внутренней

LM748CH

+ (5 — 20)

<5

6

<500

<200

>50-103

>70

i

>77*

.. „

>0,3.108

<2,8

CN1

<омпенсацией

LM4250H

±(1-18)

<5

<50

<10

>50-103

>70

i

>76*

<0,09

CN1

Программи-

LM4250CH M5133P

±(1-18) ±14

<6

<7,5

<75 <350

<20 <35

>25.103 >15.10>

-

>70 >84

i

>74*

-

>150-103

-

<0,09

-

CN1 TO-116

руемый То же

M5141T

+22

<5

<500

<200

>50-10>

>70

>300-103

TO-99

С внутренней компенсацией

М51709Т МАА501 МАА502 МАА503 МАА504 МАА725 МАА725В МАА725С МАА725Н MAA725J МАА725К МАА741 MAA741G МАА748 МАА748С MC1420F MCI 430 MC1431 MC1433 MC1436U

MC1436CU MC1439L MC1456L

MC1456CL MC1520F MC1530F MC1531F MC1533 MC1536

MC1539L MC1556L

MC1709F MC1709AF MC1709CL МС17Г2А MC1712CL MC1741L

MC1741C MC1741NL MC1741NC MC1741S MC1741SG MC1748Q MC1748CG MC17763

MC1776CQ MC3476Q

±18 +18 ±18 ±18 ±18 ±(3*22) ±(3 — 22) ±(3 — 22) ±(3 — 15) ±(3-15) ±(3 — 15) ±(3-22) ±(3-18) ±(3 — 22) +(3 — 18) ±8 ±8 ±8 ±18 ±(5 — 34)

±30 ±18 ±18

+18 ±8 ±9 ±9 +20 ±40

±(4-18)

+22

±(3 — 18) ±(3-18) + (3 — 18) +14-4- — 7 +14-J — 7 ±(3-22)

±(3-18)

+22 +18 ±22

±18 ±(3-22) ±(3 — 18) ±(1,2 — 18)

±(1,2 — 18) ±(6 — 18)

<7,5 <6 <3 <7,5 <57,5 <1 <1,5 <2,5 <1 <1,5 <2.5 <5 <6 <5 <6 <15 <10 <15 <7,5 <10

<12 <7,5 <10

<12 <10 <5 <10 <5 <5

<3 <4

<5 <2 <7,5 <2 <5 <5

<6 <5 <6

<5

<6 <5

<6 <5

<6 <6

6 <15

<5 <10 4 >5 <10 4 10

10 2

10 ~5

*2 8

5

6

<-25

<S310

<20 15

15 15 15

15

<1500 <1500 <600 <1500 <1500 <100 <100 <125 <100 <100 <125 <500 <500 <500 <500 <4000 <15 000 <300 2000 <40

<90 <1000 <30

<90 <2000 <10 000 <150 <1000 <20

<500 <15

<500 <200 <1500 <5000 <7500 <500

<500 <500 <500 <500 <500 <-500 <500 <7.5

<10 C50

<500 <500 <250

<20 <20 <35 <20 <20 <35 <200 <200 <200 <200 <200 <4000 <100 <500 <10

<25 <150 <10

<30 <100 <2000 <25 <150 <3

<75 <2

<200 <50 <500 <500 <2000 <200

<200 <200 <200 <200

<200 <200 <200 <3

<6

<25

>15.103 >25 103 >25 103 >15-103 >15-103 >106 >0,5.105 >2,5.106 >106 >0.5.106 >2,5.105 >50 103 >20-103 >50 103 >20-103 >750 >3000 >1500 >30-103 >70-103

>50.108 >15-103 >70 103

>25 103 >1000 >4500 >2500 >40-10> >ШЫ03

>50-103 > 100- 10s

>25.103 >25-103 >12.103 >2000 >2000 >50-103

>20 . 103 >50-103 >20.103 >50.103 >20.103 >50-103 >20 103 >50 10s

>25.10< >50 . 10>

0,5 0,5 0,5 0,5 5 1.7 1,4 2 2

2 4,2 2,5

2,5 5 1,7 1.4

2 2

4,2 2,5

0,3 0.5 0,3 0,5 0,5 0,5

0,5 0,5 0,5 >10

>10 0,8 0,8 0,03

0,03 0,8

>65 >70 >80 >65 >65 >110 >100 >94 >110 >100 >94 >70 >70 >70 >7Q >60 >65 >60 >80 >70

>50 >80 >70

110 >75 >70 >65 >90 >80

>80 >80

>70 >80 >65 >80 >70 >70

>70 >70 >70 >70 >70 >70 >70 >70

>70 >70

|

— i

<150 <100 <200 <200 <10 <10 <35 <10 <10 <35 <150 <150 <150 <150 250 100 100 <200 <200

50 <200 <200

75

<450 100 100 <150 <100

<150 <100

<150 <100 <200 <200 <300 <150

<150 <150 <150 <150 <150 <150 <150 <150

<-200 <200

1* 1*

1

1* 1* 1*

11* 10* 20*

50

50 30 45

45 11* 10* 20*

50

30 45

20 20

>50 10a >40 103 >85.10Э >50-10Я >50 . 103 1,5- 106 1.5.106 1,5.106 1,5.106 1,5.106 1,5.106 >0,3.106 >0,3.10б >0, 3.106 >0,3-106 2.106 >5.103 >300.103 >300.103 250.10е

250 10е >100.103 250. 106

250.106 >0,5.103 >10-103 >106 >500-106 250- 106

>150-103 250-1 01

>150-103 >350-103 >50-10Э >16-10э >10-103 >0,3-106

>3-103 >0,3-106 >0,3-10-9 >0.3-10е >0,3-10e >0,3-106 >0,3-106 50.10е

50- 10е 5-10>

3 3

<135* <200* <200* <105* <120* <150* <105* <120* <150* <2,8 <2,8 <2,8 <2,8 <240* <150* <150* <240* <5

<5 Сб.7 <3

<4 <240* <150* <150* <170* <4

<5 <1,5

<165* <108* <200* <6,7 <6,7 <2,8

<2,8 <2,8 <2,8 <85* <85* <85* <85* <0,02

<0,02 <0,2

10 >1

0.4

1

1 1

1 10 >1 0,4

1

2 1

1

1 1 7 7

1

1

1 1 1

1

ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО.99 ТО-99 CN1 CN1 CN1 CN1 ТО-91 ТО-91 ТО.91 ТО-91 ТО-99

ТО-99 ТО-116 ТО- 116

ТО-116 ТО-91 ТО-91 ТО-91 ТО-91 ТО-99

ТО-116 ТО-116

ТО-91 ТО-91 ТО-116 ТО-116 ТО-116 ТО-116

ТО-116 4-8 4-8 CN1 CN1 ТО-99 ТО-99 CN1

CN1 ТО-99

1 — — — — — — — —

С внутренней компенсацией

То же

С внутренней

компенсацией

То же

С внутренней компенсацией

С внутренней компенсацией

С внутренней компенсацией

То же

>

Программи­руемый

То же

MC34001AG

±18

<2

10

<0,1

<0,050

>50-103

13

>80

>80*

16

1012

-

<2,3

4

ТО-99

С внутренней компенсацией

MC34001BG

±18

<5

10

<0.2

<0,1

>50-103

13

>80

>80*

16

1012

<2,5

4

ТО-99

То же

MC34001G

±18

<10

10

<0,2

<0,1

>25-10<>

, —

>70

>70*

16

1012

<2,7

4

ТО-99

>

MC35001AG

+22

<2

10

<0,075

<0,025

>50.103

13

>80

>80*

16

1012

<2,5

4

ТО-99

>

MC3S001BG

-t-22

<5

10

<0,1

<0,050

>50-10ч

13

>80

>80*

16

1012

<2,5

4

ТО-99

>

MLM101AG

±(3 — 22)

<2

10

<75

<10

i-50-103

0,5

>80

>80*

0,6-106

1

CN1

MLM107G

±(3 — 22)

<2

10

<75

<10

>50-10>

0,5

>80

>80*

0,6-106

0,8

ТО-99

С внутренней компенсацией

MLM108G

±(3 — 20)

<2

3

<2

<0,2

>50-10>

0,3

>85

>80*

30-106

1

ТО-99

MLM108AG

±(3 — 20)

<0,5

1

<2

<0,2

>80-10>

0,3

>96

>96*

30-106

1

ТО-99

MLM201AG

+ (3 — 18)

<2

10

<75

<10

>50-10>

0,5

>80

>80*

1,5-106

<3

1

CN1

MLM207G

+ (3-18)

<2

10

<75

<10

>50-10>

0,5

>80

>80*

1,5- 10е

<3

1

ТО-99

С внутренней компенсацией

MLM208G

±(3 — 18)

<2

3

<2

<0,2

>50-10>

0,3

>85

>80*

30-106

<0,6

1

ТО-99

MLM208AG

±(3 — 22)

<0,5

1

<2

<0,2

>80-10>

0,3

>96

>96*

30-106

<0,6

1

ТО-99

MLM301AG

+ (3 — 18)

<7,5

10

<250

<50

>25-10>

0.5

>70

>70*

>0,5-106

1

CN1

MLM307G

±(3-18)

<7,5

10

<250

<50

>25.10>

0.5

>70

>70*

>0,5-106

1

ТО-99

С внутренней компенсацией

MLM308G

±(3-18)

<7,5

15

<7

<1

>25-10з

0.3

>80

>80*

>10-106

1

ТО-99

MLM308AG

+ (3 — 18)

<0.5

6

<7

<1

>80-10>

0,3

>96

>96*

— —

> 10 -10е

— —

1

ТО-99

NE530T

±18

<5

5

<450

<40

>50-103

>12

>70

<150

>ЫО>

0,9

<3

3

ТО-99

С внутренней компенсацией

NE531T

+22

<6

<1500

<200

>20-10>

30

>70

<150

20 -10я

2,5

<10

1

CN1

NE535T

±18

<5

6

<150

<40

>50-103

>10

>70

<150

>1-10*

3

<2,8

1

CN1

С внутренней компенсацией

NE536T

±(6 — 18)

<90

30

<0,1

0,005

>50-103

6

>64

<300

10й

<8

1

CN1

То же

NE538T

±18

<5

6

<150

<40

>50-10?

60

>70

<150

>1-10а

1,2

<3

6

CN1

>

NE5534T

±22

<4

<1500

<300

>25-10а

13

>70

<100

4

>30-103

<8

10

CN1

>

NE5534AT

±22

<4

<1500

<300

>25-10э

13

>70

<100

<4,5

>30-103

<8

10

CN1

>

OP-01J

±22

<0,7

<8

<30

<2

>50-10>

18

>90

>90*

<1

<60*

2,5

ТО-99

>

OP-01CJ

±20

<5

<20

<100

<20

>25-103

18

>80

>80*

<1

<90*

2,5

ТО-99

>

OP-01EJ

±22

<2

<10

<50

<5

>50-103

18

>80

>80*

<1

<90*

2,5

ТО-99

>

OP-01FJ

±22

<2

<10

<50

<5

>50.10S

18

>80

>30*

<1

<90*

2,5

ТО-99

>

OP-01GJ

±20

<5

<20

<100

<20

>25-103

18

>80

>80*

<1

<90*

2,5

ТО-99

>

OP-01HJ

±22

<0,7

<8

<30

<2

>50-103

18

>90

>90*

<1

<60*

2,5

ТО-99

>

OP-02J

±22

<2

<10

<50

<5

>50-103

>0,25

>90

>90*

21

>2,3-106

<90*

>0,8

ТО-99

>

OP-02AJ

±22

<0,5

<8

<30

<2

>100-103

>0,25

>90

>90*

21

>3,8-106

<60*

>0,8

ТО-99

>

OP-02CJ

±22

<2

<10

<50

<5

>50-103

>0,25

>90

>90*

21

>2,3-106

<90*

>0,8

ТО-99

>

OP-02EJ

±22

<0,5

<8

<30

<2

>100-10<

>0,25

>90

>90*

21

>3,8-106

<60*

>0,8

ТО-99

>

OP-05J

±22

<0,5

<2

<2,8

>200-10г

0,17

>110

>94*

<11

>20-106

<120*

0,6

ТО-99

Прецизионный с внутренней компенсацией

OP-05AJ

±22

<0,15

<0.9

<±2

<2

>300-103

0,17

>110

>94*

<11

>30-103

<120*

0,6

ТО-99

То же

OP-05CJ

±22

<1,3

<4,5

<±7

<6

>120-103

0,17

>97

>86*

<11,5

>8-106

<150*

0,6

ТО-99

>

OP-05EJ

±22

<0,5

<2 ;

<±4

<3.8

>200-103

0,17

>107

>90*

<11

>15-106

<120*

0,6

ТО-99

>

OP-07J

±(3-18)

<0,075

<1.31

<±3

<2,8

>200-10Я

0,17

>110

>100*

<11

>20-10Г)

< 120*

0,6

ТО-99

Прецизионный

OP -07 A J

±C — 18)

<0,025

<0,6

<±2

<2

>300-103

0,17

>110

>100*

<11

>30 106

-

<120*

0,6

TO-99

Прецизион­ный

OP-07CJ OP-07DJ OP-07EJ OP-08AJ OP-08BJ OP-08CJ OP-08EJ OP-08FJ OP-08GJ OP-12AJ

±(3 — 18) ±(3 — 18) ±(3 — 18) +20 ±20 +20 + 18 ±18 + 18 ±20

<0,0150 <0,150 <0,075 <0,15 <0,3 <1 <0,15 <0,3 <1 <0,15

<1,8 <2,5 <1,3 <2,5 <3,5 <10 <2,5 <3,5 <10 <2,5

<±7 < + 12 <±4 <2 <2 <5 <2 <4 <5 <2

<6 <6

<3,8 <0,2 <0,2 <0,5 <0,2 <0,4 <0,5 <0,2

> 120 -10s >120-103 >200 . 103 >40-103 >40-103 >15-103 >25.103 >15-103 80. 103 >50- 103

0,17 0,17 0,17 0,12 0,12 0,12 0,12 0,12 0,12 0,12

>100 >94 >106 >104 >104 >84 >104 >102 >84 >104

>90* >90* >94* >104* >104* >84* >104* >102* >84* >104*

<11,5 <11,5

<11 20 20 20 20 20 20 20

>8-106 >7.106 >15-106 >26 106 >26-106 >10.106 >26 106 >13.106 >10.106 > 26 -106

-

<150* <150* <120* <18* <18* <24* <18* <18* <24* <18*

0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8

TO -99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

>

> > >

> > Прецизион­ный с внут­ренней компенса­цией

OP-12BJ OP-12CJ OP-12EJ OP-12FJ OP-12QJ OP-15A OP-15B OP-15C OP-15E OP-15F OP-15G OP-16A OP-16B OP-16C OP-16E OP-16F OP-16Q OP-17A OP-17B OP-17C OP-17E OP-17F OP-17G OP-20BJ

+20 +20 + 18 + 18 + 18 +22 ±22 ±18 +22 +22 ±18 +22 +22 ±18 +22 +22 + 18 +22 +22 + 18 +22 +22 + 18 + (1,5 — 15)

<0,3 <1 <0,15 <0,3 <1 <0,5 <1 <3 <0,5 <1 <3 <0,5 <1 <3 <0,5 <1 <3 <0,5 <1 <3 <0,5 <1 <3 <0,3

<3,5 <10 <2,5 <3,5 <10 <5 <10 <15 <5 <10 <15 <5 <10 <15 <5 <10 <15 <5 <10 <15 <5 <10 <15 1

<2 <5 <2 <4

<5 <0,05 <0,1 <0,2 <0,05 <0,1 <0,2 <0,05 <0,1 <0,2 <0,05 <0,1 <0,2 <0,05 <0,1 <0,2 <0,05 <0,1 <0,2 <20

<0,2 <0,5 <0,2 <0,4 <0,5 <0,01 <0,02 <0,05 <0,01 <0,02 <0,05 <0,01 <0,02 <0,05 <0,01 <0,02 <0,05 <0,01 <0,02 <0,05 <0,01 <0,02 <0,05 <l,5

>50-103 100 -10s >50.103 >30-103 100- 103 > 100 -103 >75-103 >50-108 >100-103 > 75- 103 >50- 1C3 >100-103 75 -103 50- 103 100.103 75. 103 50- 103 100- 103 75.10s >50 103 100-103 75. 103 50 103

>106

0,12 0,12 0,12 0,12 0,12 >10 >7,5 >5 >10 >7,5 >5 >18 >12 >9 >18 >12 >9 >45 >35 >25 >45 >35 >25 0,05

>104 >84 >104 >102 >84 >86 >86 >82 >86 >86 >82 >86 >86 >82 >86 >86 >82 >86 >86 >82 >86 >86 >82 110

>104* >84* >104* >102* >84* >86* >86* >82* >86* >85* >82* >86* >86* >82* >86* >86* >82* >86* >S6* >82* >86* >86* >82* 110*

20 20 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

>26-106 >10.106 >26 106 >13-106 >10-106 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012 1012

2,2 2,3 2,4 2,2 2,3 2,4 1,7 >1,7 1.8 1,7 1,7 1,8 1,5 1,5 1,6 1,5 1,5 1,6

<18* <24* <18* <18* <24* <4 <4 <5 <4 <4 <5 <7 <7 <8 <7 <7 <8 <7 <7 <8 <7 <7 <8 0,175*

0,8 0,8 0,8 0,8 0,8 >4 >3,5 >3 >4 >3,5 >3 >6 >5,5 >5 >6 >5,5 >5 >20 >15

>n

>20 >15 >11 0,1

TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

То же

> >

Микромощ­ный

OP-20CJ OP-20FJ OP-20GJ OP-20HJ PM155J PM156J PM157J PM155AJ

+ (1,5 — 15) + (1,5 — 15) + (1,5 — 15) + (1,5 — 15)

±22 +22 + 22

+22

<0,6 <0,3 <0,6

<1

<5 <5 <5

<2

1,5 1

1,5 2,5 5

5 5

<5

<25 <20 <25 <30 <0,1 <0,1 <0,1 <0,05

<2,5 <1,5 <2,5 <4 <0,02 <0,02 <0,02

<:0,01

>800-103 >106 >800.103 >500 103 >50-103 >50 103 >50.10° >50.103

0,05 0,05 0,05 0,05 5 >7,5 >30 >3

110 110 110 110 >85 >85 >85 >85

110* 110* 110* 110* >85* >85* >85* >85*

20 12 12

20

1012 1012 1012 1012

4 1,5 1,5 4 (0,01 %)

0,175* 0,175* 0,175* 0,175* <4 <7 <7 <4

0,1 0,1 0,1 0,1 2,5 5 20 2,5

TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

То же > > >

PM156AJ

±22

<2

<5

<0,05

<0,01

> 50 -10s

>10

>85

>85*

12

1012

1,5 (0,01 %>

<7

>4

TO-99

~

PM157AJ

±22

<2

<5

<0,05

<0,01

>50.HP

>40

>85

>35*

12

1012

1,5 (0,01 %)

<7

>15

TO-99

*~*

PM255J PM256J PM257J PM355J PM355AJ

±22 +22 +22 + 18

+22

<5 <5 <5 <10 <2

5 5

5 5

<5

<0,1 <0,1 <0,1 <0,2 <0,05

<0,02 <0,02 <0,02 <0,05 <0,01

>50-103 >50.103 >50-103 >25-103 >50-103

>5 >7,5 >30 5 >3

>85 >85 >85 >80 >85

>S5* >85* >85* >80* >85*

20 12 12 20 20

1012 1012 1012 1012 1012

4 1,5 1,5 4 4

<4

<7 <7 <4 <4

2,5 5 20 2,5 2,5

TO-99 TO-99 TO-99 TO-99 TO-99

PM356J PM356AJ PM357J PM357AJ PM725J PM725CJ PM741J

±18 ±22 ±18 +22

±22 +22 ±22

elO <2 <10 <2 <1 <2,5 <5

5 <5 5 <5 <5 2

<0,2 <0,05 <0,2 <0,05 <0,1 <0,125 <500

<0,05 <0,01 <0,05 <0,01 <0,02 <0.035 <200

s>25 10s >50.103 >25 103 >50 103 >1 106 >250 103 >50-103

12

>10

50 >40

>80 >85 >80 >85 >110 >94 >70

>80* >85* >80* >85* <10 <35 >77*

12 12 12 12 8 8

1012 1012 1012 1012 1,5.106 1.5.106 >0,3-106

1,5 1,5 1.5 1,5

<10 <7 <10

<7 <105* <150* <2,8

5 >4

20 >15

TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

Прецизионный To же С внутренней компенсацией

PM741CJ

SA709CN

-4-18

±18

<6 <7,5

<500 <1500

<200 <500

>25 103 >15 103

>70 >65

>77* <200

=

>0, 3.106 >50 103

-

<2,8

<200*

-

TO-99

8-18

С внутренней компенсацией

SA741CT SE530T SE531T SE535T

±18

+22 +22 ±22

<6 <2

<5 <2

<15 <!5

<5ЭО <GO <500 <60

<200 <10 <200 <10

>20 103 >50-103 >50 - 103 >50-103

0,5 >18 >20 >10

>70 >70 >70 >70

<150 <150 <150 <150

>0,3-106 >3-103 20 . 106 >3- 106

0,9 2,5 3

<2,8 <3 <7 <2,8

1 3

1

TT-99 TT-99 CN1

CN1

То же >

С внутренней компенсацией

SE538T SE5534T SE5534AT SFC2101A SFC2107M

+22 +22 +22 ±(5-20) ±(5-20)

<2 <2 <2 <2 <2

<15

<15 <15

<60 <800 <800 <75 <75

<10 <200 <200 <10 <10

>50-103 >50 103 50 . 103 160- 103 160 - 10s

>40 13 13 0,5 0,5

>70 >80 >80 70 80

<150 <50 <50

4 <4,5

>3-104 >50 10= >50-103 >l,5-10ft >1,5.10B

1,2

<3 <6,5 <6,5

6

10 10 2

TO-99 CN1 CN1 TO-99 TO-99

То же Малошумящий

С внутренней компенсацией

SFC2108A SFC2118M SFC2201A SFC2207

+ (5 — 20) ±18 + (5 — 20) ±<5-20)

<0,5 <4 <5 <5

<5

£15

<15

<2

<250 <250 <250

<0,2 <50 <20 <20

>80-103 50 10= 160 -103 160- 10a

50 0,5 0,5

85 80 70 70

>30-10< >1 .10> >l,5.10e >l,5-10fi

-

2

TO-99 TO-99 TO-99 TO-99

С внутренней компенсацией

SFC2208 SFC2218M SFC2301A SFC2307

±(5 — 20) ±18 +(5 — 15) ±(5 — 20)

<2 <4

<7,5 <7,5

<15

<30 <30

<2

<250 <250 <250

<0,4 <50 <50 <50

>80a03 50.10> 160 103 160- 103

50 0,5 0,5

85 80 70 70

-

>30-105 >1-106 >500-103 >500-103

TO-99 TO-99 TO-99 TO-99

С внутренней компенсацией

SFC2308 SFC2315DC SFC2318EC SFC2476C SFC2709AP SFC2741C

+ (5 — 15) +10 +18 +18 + (9 — 15) ±15

<7,5 <12 <10 <6 <2 <6

<30

6

<10

<7 <50 <500 <50 <200 <500

<1

<25 <200 <25 <50 <200

>80 Ш3 30 10s 25 . 103 400-103 45 . 103 100 103

30

0,25 0,5

80 84 70

110 70

-

-

>10-103 3 10е >500-103

>350-103 300 -10a

-

-

-

TO-99 6-4 TO-116 TO-99 TO-116 TO-99

С внутренней компенсацией

SFC2748C SFC2761C SFC2776C

±15

+18

±(12—18)

<6

<7,5

<6

6

10

<500 <1500 <50

<200 <50 <25

150 10= 30- 10s >50 10я

0,5 90 0,8

70 80 >70

-

-

>300-103 200 -103 5 -10е

-

-

TO-99 С N44

TO-99

Программи­руемый

SFC2778C SFC2861PM SO 101

SGI 07

+ 18

+ 10

±(5-20)

±22

<6

<11

<5

<2

10

6

3

<15

<50 <1500 <500 <75

<25 <330 <200 <10

400 103 30 -103 >50-103 >50-103

0,16 30

70 80 >70 >80

>70* >80*

14

5-10B

200 103

>300-103 >1,5-106

<3 <3

TO-99 TO-91 TO-99

TO-99

С внутренней компенсацией

SG201 SG207

±(5-20) +22

<7,5

<2

6 <15

<1500 <75

<500 <10

>20-103 >50-103

>65

>80

>70* >80*

14

>150-103 > 1,5.106

<3 <3

-

TO-116 TO-99

С внутренней компен ся цией

SG307 SG741 SG741CJ SG748 SG748CJ SG1250 SG1660

+ 18

+22

±18

+22

+ 18

±(1 — 18) ±18

<7,5 <5 <6 <5 <6 <3 <7,5

<39

4

<30

<250 <500 <500 <500 <500 <15 <15

<50 <200 <200 <200 <200 <5 <2

>25-103 >50-103 >20- 103 >50-103 >20-103 >100-103 >15-103

0,5 0,5 0,5 0,5 0,2 >0,1

>80 >70 >70 >10 >70 >70 >80

>80* <150 <150 <150 <150 <150 >80*

14 35

>0,5.106 >0,3.106 >0,3-106

>0,3.106

>0,3- 106 >3-106 >4- 106

<3

<2,8 <2,8 <2,8 <2,8 <1,20* <0,75

-

TO-116 TO-99 TO-116 TO-99 TO-116 TO-99 TO-99

То же

>

Микромощный С внутренней компенсацией

SGI 760

±18

<7,5

<30

<15

<2

>15-103

>!>,!

>80

>80*

— .

>4-10;

<0,75

TO-116

То же

SG2250 SG3250T

±(1 — 18) ±(1-18)

<3 <6

4 6

<15 <30

<5 <5

>100-103 >75.103

0,2 0,2

>70 >70

<150 <150

35 (10 Гц 35

>3-10— >З-106

-

<1,2* <1,2*

-

ТО-99 ТО -99

С внутренней компенсацией

SL541A

— 4 ч- +15

<5

-

<25 мкА

-

>180

>100

>46*

(10 Гц

100 (1 %)

<21

100

ТО-5

SL541B

— 6+4-12

<5

<25 мкА

3-103

>100

-

>46*

100(1 %)

<21

100

ТО-5

SL701B SL701C SL702B SL702C SL748A SL748C SN52101AL SN52107L

±12 + 12 ±12

±12 +22 + 18 +22 +22

<5 <20 <5 <20 <5 <6 <2 <2

<15 <15 <15 <15

<15 <15

<1000 <3000 <1000 <3000 <500 <800 <75 <75

<300 <1800 <300 <1800 <200 <300 <10 <10

3-103 3-103 1,2-Ю3 1,2. 1C3 160- 103 160- 103 >50-103 >50-103

-

>80 >60 >80 >60 >70 >70 >80 >80

>80* >80*

-

>100-103 >100-103 >100.103 >100- 103 >300. 1C3 >300-103 >1,5.10в >1,5.10В

-

12 12 12 12 2,8 2,8 <3 <3

0,5 0,5 0,5 0,5 1 1

CN11 CN11 CN11 CN11 CN11 CN11 ТО-99 ТО-99

С внутренней

SN52108JP SN52108AL SN52660L SN52702L SN52702AJP SN52709L SN52709AL SN52741L

±(5-20) ±<5-20) ±(5 -20) — 7

+4-14 — 7 + 4-14 + 18 +18 ±22

<2

<0,5

<3

<5

<2

<5

<2

<5 -

<15

<5

<25

10

<10

6

<25

<2 <2 <15 <10000 <5000 <500 <200 <500

<0,2 <0,2 <2 <2000 <500 <200 <50 <200

>50-103 >80-103 >25.10> >1400 >2500 45-103 45 10s >50-10=

1,7 1,7

0,5

>85 >96

>80 >70 >80 >70 >80 >70

>80* >96* >80* <300 75 <150 <100 <150

-

>30-10П >30-101! >4-10e >8.103 >16-103 >150-103 >350-103 >0,3-10б

-

<0,6 <0,6 <0,75 <6,7 <6,7 <5,5 <3,6 <2,8

-

8-10 ТО-99 ТО-99 ТО-99 8-10 ТО-99 ТО-99 ТО-99

компенсацией С внутренней

SN52748L SN52770L SN52771L

+22

±22

±22

<5 <4

<4

<500 <15 <15

<200 <2

<2

>50-103 >50-103 >50.1G3

0,5 2,5 2,5

>70 >80

>80

<150 <150 <150

40 40

>0, 3.10б 100-10б 100.10б

-

<2,8

<2 <2

1,3 1,3

ТО-99 ТО-99 ТО-99

компенсацией С внутренней

SN52777L SN72301AL SN72307L

+22

+ 18

±18

<2 <7,5 <7,5

<15 <30 <30

<25 <250 <250

<3

<50 <50

>50-103 >25-10s >25-103

0,5

>80 >70 >70

<100 >70* >70*

-

>2.10б >0,5-10б >0,5-10б

<2,8 <3 <3

-

ТО-99 ТО-99 ТО-99

компенсацией С внутренней

SN72308L SN72308AL SN72660L SN72702L SN72709L SN72741L

+ (5 — 18) + (5 — 18) ±(5 — 18) 4-14+ — 7 ±18 + 18

<7,5 <0,5 <4 <10 <7,5 <6

<30 5

<7 <7 <15 <15000 <1500 <500

<1 <1

<2 <5000 <500 C200

>25-103 >80-103 >25-103 >1000 >15-103 >20-103

1,7

0,5

>80 >96 >80 >65 >65 >70

>80* >96* >80* <300 <200 <150

-

>10.10б > 10. 10б >4- 106 >6-103 >50- 103 >0,3-10б

-

<0,8 <0,8 <0,75 <7 <200* <2,8

-

ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99

компенсацией С внутренней

SN72748L SN72770L SN72771L

±18 ±18 ±18

<6 <10

<10

<500 <30 <30

<200 <10 <10

>50-103 >35-103 >35 103

0,5 2,5 2,5

>70 >70 >70

<150 <200 <200

40 40

>0,3-10б 100- 10б 100-10б

-

<2,8 <4 <4

1,3 1,3

ТО-99 ТО-99 ТО-99

компенсацией С внутренней

SN72777L SSS725 SSS725A SSS725B SSS725C SSS725E SSS741

+22 +22 +22 ±22 +22 +22 ±22

<5 <0,5 <0,1 <0,75 <1,3 <0,5 <3

<30 <2 <0,8 <2,8 <4,5 <2

<100 <80 <70 <80 <110 <80 <100

<20 <5 <1 <5 <13 <5 <25

>25-103 >10° >106 >106 >106 >106 >25-103

0,5

>70 >120 >120 >110 >100 >120 >70

<150 <5

<2 <5 <10 <5 <150

<7,5 <7,5 <7,5 <7,5 <7,5

>ыоо

>0,7-106 >0,8-10<! >0,7.10в >0,5-106 >0,7.10<

>ыов

-

<3,3 <120* <105* <120* <150* <120* <85*

ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99 ТО-99

компенсацией

Прецизионный То же

> С внутренней

SSS741B SSS741C SSS741G SU536T TAA241 ТА А 521 TAA522

±22 + 18

+22 ±22 +21 ±18 ±18

<3

<6

<3 <20 <5 <7,5 <5

20 <20 10

<50 <100 <100 <0,03 <7500 <1500 <500

<5 <25 <25 0,005 <2000 <500 <200

>50-101) >25-103 >25 103 >50-103 >2-103 >15-103 45.103

6

>0,3 >0,3

>80 >70 >70 >70 >70 >65 >70

<100 <150 <150 <150 <300 <200 <200

20*

>2-10в > 1 103 >10б 1011 >10- 1C3 >50 103 > 150-1 03

-

<85* <85* <85* <5.5

<120* <200* <165*

1

ТО-99 ТО-99 ТО-99

CN1 ТО-99 ТО-78 ТО-99

компенсацией

ТАА861

±(2-10)

<510

6

<1000

<300

>5,6-103

9

>60

3,1*

200. Id3

<1,5

CN71

Iвых = 70 мА

ТАА861А

±<2 — 10)

<10

6

<1000

<300

>5,6-103

3

>60

3,1*

200 102

<1,5

6-5

Iвых = 70 мА

ТАА865

±(2 — 10)

<10

6

<elOOO

<300

>5,6.103

9

>75

— .

3,1*

200- 1C3

— —

<1,5

С N71

I =70 мА

ТАА865А

±(2-10)

<10

6

<1000

<300

>5,6-103

3

>75

3,1*

200- 1C3

<1,5

— —

6-5

Iвых = 70 мА

ТВА221

±(4-18)

<6

-

<500

<200

5>20-103

0,5

>70

<150

>0,3- 106

<85*

CN1

С внутренней

ТВА221В TBA221D

±(4-18)

+20

<6 <4

5

<500 <150

<200 <50

>20 ID3 >30-103

0,5 0,6

>70 >75

<150 <100

20

>0,3-106 >0,6- 106

-

<85* <2 8

-

8-4 8-9

компенсацией

TBA221N ТВА222

+ 18 j--1 2

<.6 <5

<500 <500

<200 <200

>2(M03 >50-103

0,5 0,5

>70 >70

<150 <150

<0,8*

>0,3-106

>0,3-10 6

<85* <85*

. —

TO-99 CN1

С внутренней

ТСА520В

+ 11

<6

5

<100

<30

>25 103

50

>70

15

1

1

8-4

компенсацией

TCA520D

2 — 20

<6

5

<100

<30

>25 103

50

>70

15

1

1

8-9

ТСА680

+ (3 — 15)

<8

<100

<30

>30-103

>15

>70

<100

25

0,75

<6

6

TO-99

С внутренней

ТСА680В TCA680D

+ (3 — 15) + (3 — 15)

<8 <8

-

<100 <100

<30 <30

>30-103 >30.10! >

>15 >15

>70 >70

<100 <100

25 25

-

0,75 0,75

<6 <6

6 6

8-7 8-9

компенсацией То же

TDA0301D

36

<7,5

30

<250

<50

>25-103

>70

>70*

>0,5- 10°

<3

8-9

*

TDA0741D

+ 18

<6

<500

<200

>20-103

0,5

>70

<150

>0,3- 10°

<2,8

8-9

*

TDA0748D

+ 18

<6

<500

<200

>20-103

0,5

>70

<150

>0,3- 10(i

<2,8

8-9

TDA1034N

+ (3 — 20)

<4

<800

<200

>30-103

13

>80

<50

4,5

>30-103

<б! 5

10

TO-99

С внутренней

TDA1034B TDA1034D TDA4250

+ (3-20) + (3 — 20) + (1-18)

<4 <4 <4

<1500 <1500 <75

<300 <300 <25

>30-103 >30-103 >50-103

13 13 0,16

>80 >80 96

<50 <50 100*

4 4

>30-103 >30-103

. —

<6,5

<6,5 <0,03

10 10 0,25

8-16 8-9

компенсацией То же >

TDA4250B

±(1 — 18)

<6

<80

<20

>50-103

0,25

>70

>76*

<0,l

8-16

TDA4250C

±(1 — 18)

<6,5

<10

<8

>50 103

0,16

96

100*

<0,03

0,25

TDA4250D

+ (1 — 18)

<6

<80

<20

>50-103

0,25

>70

>76*

<0,1

8-9

TDB0118CM

+ 18

<10

<600

<200

200 Ю3

3-106

15

TO-99

С внутренней

TDB0148DP TDB0155CM

+18 ±18

<6 <10

-

<200 <0,2

<50 <0,05

160.10s 200- 103

-

-

-

-

-

-

-

TO-116 TO-99

компенсацией То же

TDB0156DP

+18

<10

<0,2

<0,05

200 103

TO-99

TDB0157CM

+18

<10

<0,2

<0,05

200 103

TO-99

TDB0791DP TDC0155CM

±18 +22

<6

<5

-

<500 <0,1

<200 <0,02

20 103 200- 103

-

-

>0,3-10fl

TO-116 TO-99

Iвых = А С внутренней

TDC0156CM

±22

<5

<0,1

<0,02

200 -103

TO-99

компенсацией То же

TDC0157CM

±22

<5

<0,1

<0,02

200 -103

TO-99

TDE0155CM

±22

<5

<0,2

<0,1

200- 102

TO-99

TDE0156CM

+22

<5

<0,1

<0,02

200 103

TO-99

TDE0157CM

+22

<5

<0,1

<0,02

200- 103

TO-S9

TL061C TL061AC

±(1,5-18) ±(1,5-18)

<15 <6

10

10

<0,4 <0,2

<0,2 <0,1

>3- 10s >4-103

3,5 3,5

>70 >80

>70* >80*

42 42

1012 1012

<0,25 <0,25

1 1

8-11 8-11

Малошумящий

£

TL061BC

±(1,5-18)

<3

10

<0,2

<0,1

>4- 103

3,5

>80

>80*

42

1012

<0,25

1

8-11

XP = 0,01 %

TLOC61

±(1,2-18)

<6

10

<0,2

<0,1

>4-103

3,5

>80

>80*

42

1012

<0,25

1

Г

Программи­руем ыГг с внутренней компен сяцией

TL066AC

+ (1,2-18)

<6

10

<0,2

<0,1

>4-103

3,5

>80

>80*

42

1012

<0,25

1

8-11

То же

TL066BC

+ (1,2 — 18)

<3

10

<0,2

<0,1

>4-103

3,5

>80

>80*

42

1012

<0,25

1

8-11

))

TL066C

+ (1,2 — 18)

<15

10

<0,4

<0,2

>3-103

3,5

>70

>70*

42

1012

<0 25

1

8-11

TL066M TL071C

+ (1,2 — 18) + (3,5 — 18)

<6 <W

10 10

<0,2 <0,2

<0,1 <0,05

>4-103 >25-103

3,5 13

>80 >70

>80*

>70*

42 18

1012 1012

-

<0,25 <2,5

1 3

8-11 8-11

Кг = 0,01 %

TL071AC

+ 18

<6

10

<0,2

<0,05

>50-103

13

>80

>80*

18

1012

,

<2,5

3

8-11

Кг = 0,01 %

TL071BC

±18

<3

10

<0,2

<0,05

>50-103

13

>80

>80*

18

1012

<2,5

3

8-11

TL080AC

+ 18

<6

10

<0,2

<0,1

>50- 103

13

>80

>80*

23

1012

<2,8

3

8-11

TL080C

-t-18

<15

10

<0,4

<0,2

>25 103

13

>70

>70*

25

1012

<2,8

3

8-11

TL081C

-t-(3,5 — 18)

<15

10

<0,4

<0,2

>25 103

13

>70

>70*

25

10t2

<2,8

3

8-11

TL081AC

±(3,5 — 18)

<6

10

<0,2

<0,1

>50-103

13

>80

>80*

25

1012

<2,8

3

8-11

TL081BC

+ (3,5 — 18)

<3

10

<0,2

<0,1

> 50- 10s

13

>80

>80*

25

1012

<2,8

3

8-11

TL0871

±18

<0,5

10

<0,4

<0,1

>50-103

13

>80

>80*

18

1012

<2,8

3

С внутренней компенсацией

TL087C

+ 18

<0,5

10

<0,4

<0,1

>25-103

13

>70

>70*

18

1012

<2,8

3

8-11

TL087M

±18

<0,5

10

<0,4

<0,1

>50-103

13

>8Q

>80*

18

1012

<2,8

3

8-11

С внутренней компенсацией

TL0881

±18

<3

10

<0,4

<0,1

>50-103

13

>80

>80*

18

1012

<2,8

3

То же

TL088G

±18

<3

10

<0,4

<0,1

>25 103

13

>70

>70*

18

1012

<2,8

3

8-11

>

TL1709

±18

<5

6

<500

<200

>25.103

0,25

>70

<150

>150-103

<200*

TO-99

TL1709G

+ 18

<7,5

6

<1500

<500

>15-103

0,25

>65

<200

>50-103

<200*

TO-99

TL1741

±22

<5

6

<500

<200

>50 103

0,8

>70

<150

>0,3-106

<85*

TO-99

С внутренней компенсацией

TL1741C

+18

<6

6

<500

<200

>20-103

0,8

>70

<150

>0,3-106

<85*

TO-99

То же

нашим

±22

<5

6

<500

<200

>50-103

>70

>70*

>0,3-106

<2,5

CN1

ЦА101АН

±22

<2

<15

<75

<10

>50-103

>80

>80*

>1,5-10 6

<3

TO-99

ЦА107Н

±22

<2

<15

<75

<10

>50-103

>80

>80*

>1,5-106

<3

~

CN1

С внутренней коррекцией

ЦА108НМ

±20

<2

<15

<2

<0,2

>50-103

>85

>80*

>30-106

<0,6

CN1

ЦА108АН

+20

-<0,5

<5

<2

<0,2

>80-103

>96

>96*

>30-106

<0,6

CN1

ЦА201НС

±22

<7,5

10

<1500

<500

>20-103

>G5

>70*

>0,M06

<3

CN1

— .

ц,А201АНМ

±22

<2

<15

<75

<10

>50-103

>80

>80*

>1,5.106

<3

CN1

ДА207НМ

+22

<2

<15

<75

<10

>50-103

>80

>8G*

>1,5.106

<3

~

CN1

С внутренней коррекцией

ЦА208НМ

+20

<2

<15

<2

<0,2

>50-103

>85

>80*

>30- 106

<0,6

CN1

ЦА208АНМ

+20

<0,5

<5

<2

<0,2

>80-103

>96

>96*

>30-106

, —

<0,6

CN1

ЦА301АНС

+18

<7,5

<30

<250

<50

>25- 103

>70

>70*

>0,5-106

, —

<3

CN1

ЦА307НС

±18

67,5

<30

<250

<50

>25-103

>70

>70*

>0,5.10e

<3

CN1

С внутренней коррекцией

ЦА308Н

+ 18

<7,5

<30

<7

<1

>25 103

, —

>80

>80*

>10.106

<0,8

CN1

Ц.А308А

±18

<0,5

<5

<7

<1

>80-103

, —

>96

>96*

> 10 10е

— ,

<0,8

. —

14-31

M.A702HM

±21

<2

<10

<5000

<500

>2,5-10s

— —

>80

<200

— —

>16-1G3

<6,7

CN1

ЦА702НС

+21

<5

<20

<7500

<2000

>2 10s

>7Q

<300

>10- 103

<6,7

CN1

M-A709HM

±18

<5

6

<500

<200

>25 103

0,3

>70

<150

>150-1GS

1

CN1

ЦА709АНМ

+ 18

<2

<10

<200

<50

>25 103

>80

<100

>350-1G3

<3,6

CN1

ЦА709НС

±18

<7,5

<1500

<500

>15-103

0,3

>65

<200

>50-1G3

<165*

1

CN1

ЦЛ714

±(3 — 22)

<0,075

<1,3

<3

<2,8

>200-103

0,17

>110

>100*

<11

>20-106

<12G*

0,6

CN1

Измерительный

ЦА714С

+ (3 — 22)

CO, 15

<1,8

<6

<3,7

>120-103

0,17

>100

>90*

<11,5

>8-10>

. — ,

<150*

0,6

TO-99

То же

ДА714ЕНС

+ (3 — 22)

<0,075

<1,3

<3,8

<4

>200 103

0,17

>106

>94*

<11

> 15 -loo

<120*

0,6

CN1

л

ЦА714ШС

+ 18

<0,25

C3

<30

<20

>100-103

0,17

>100

>90*

9,8

>8-10<

<180*

0,6

CN1

ЦА715НМ

±18

<5

<750

<250

>15-103

>15

>74

<300

1 10r >

0,3

<7

TO-100

С внутренней коррекцией

Ц.А715НС

±18

<7,5

<1500

<250

>10-103

>10

>74

<400

106

0,3

<10

TO-100

M.A725HM

±(3 — 22)

<1

<5

<100

<20

> 106

>110

<10

8

1,5-l06

<105*

CN1

ЦЛ725АНМ

+ (3 — 22)

<0,5

<2

<75

<5

> 1 10s

>120

<5

<7,5

1,5-106

<120*

CN1

ЦА725НС

+ (3 — 22)

<2,5

2

<125

<35

>250-103

>94

<35

8

1,5.106

<150*

CN1

M.A725EHC

+ (3-22)

<0,5

<2

<75

<5

>1-106

>120

<5

<7,5

l.5-l06

<150*

CN1

M-A740T

+22

<20

<0,2

<0,15

>50-103

6

>64

<300

1012

<5,2

3

CN1

ЦА740С

+22

<110

<2

<0,3

>20-103

6

>55

<500

1012

-

<8

1

TO-99

ЦА74ШМ

+22

<5

<500

<200

>50-103

0,5

>70

<150

>0,3.106

<2,8

1

CN1

С внутренней коррекцией

ЦА741АНМ

+22

<3

<15

<80

<30

> 50-103

>0,3

>80

<50

>l-106

<150*

>0,4

CN1

То же

ЦЛ741НС

+ 18

<6

<500

<200

>20 103

0,5

>70

<150

>0,3-10ti

— ,

<2,8

1

CN1

>

ДЛ741ЕНС

+22

<3

<15

<80

<30

>50- 103

>0.3

>80

<50

> ыов

-

<150*

>0,4

CN1

>

ЦА748НМ

+22

<5

<500

<200

>50-lu3

0,5

>-70

<150

>0,3-10fi

<85*

1

CN1

ЦА748НС

+22

<G

— —

<500

<200

>20 Ю3

0,5

>7 0

<150

>0,3-10<

<85*

1

CN1

цА759НМ

+ 18

<3

~

<150

<30

>50-103

0,6

>80

>80*

>0,25-106

<18

1

Iвыхм

= 0,325 А

(л А759НС

±18

<G

-

<250

<50

>25 103

0,5

>70

>80*

-

>0,25-106

-

<18

1

-

Iвыхм = 0,325 A

ЦА776НМ

±18

<5

-

<50

<15

>100.103

0,8

>70

<150

5.106

<0,18

CN1

С внутренней коррекцией

ЦА776НС ЦА777 М.А777НС ЦА79ЩМ ЦА791КС

+ 18

+22 +22 +22 + 18

<6 <2 <5 <5

<6

<15 <30

<50 <25 <100 <500 <500

<25 <3

<20 <200

<200

>50-103 >50.103 >25 103 >50 103 >20.103

0,8 0,5 0,5

>70

>80 >70 >70 >70

<200 <100 <150 <150 <150

-

5.106 >2 106 >106

>0,3-106 >0,3-106

<0,19 <2,8 <2,8 <30 <30

-

CN1 CN1 CN1 CN24 CN24

To же

Iвых до 1 А I вых до 1 А

ЦА799НМ

3 — 36

<5

10

<100

<25

>50 103

0,6

>70

<150

>0, 3-106

<4

1

С внутренней коррекцией

ЦА799НС HAF155 UAF156 MAF157

M.AF155A ЦАР156А UAF157A ЦАР355 M.AF35G M.AF357 M.AF355A M.AF356A M-AF357A HAF771HC UAF771AHC HAF771BHC J1AF771LHC U110B ULN-2139D ULN-2151D ULN-2171D ULS-2139D ULS-2151D ULS-2171D

+ (1,5 — 18) +22

+22 +22

+22 +22 +22 ±18 ±18 + 18 +22 +22 +22 ±18 + 18 + 18 + 18 + (2 — 10) + 18 +20 +20 + 18 ±22 +22

<6

<5

<5

<5

<2

<2

<2

<10

<10 <10

<2

<2

<2

<10

<2

<5

<15 <7,5 <7,5

<5

<5

<3

<2

<2

10 5 5 5

Co <5 <5 5 5 5 <5 <5 <5 10 10 10 10

6

<250 <0,1 <0,1 <0,1

<0,05 <0,05 <0,05 <0,2 <0,2 <0,2 <0,05 <0,05 <0,05 <0,2 <0,1 <0,1 <0,2 <700 <1000 <250 <50 <500 <50 <15

<75 <0,02 <0,02 <£0,02

<0,01 <0,01 <0,01 <0,05 <0,05 <0,05 <0,01 <0,01 <0,01 <0,1 <0,05 <0,05 <0,1 <75 <100 <25 <20 <60 <5 <7

>20-103 >50.103 >50.10> >50-103

>50-103 >50-10J >50-10> >50-103 >50-103 >50.10->50 103 >50-103 >50-103 >50-103 >50-101 >50-103 >50-103 >5,6-103 >20-103 >25-103 >25-103 >50-103 >50 103 >50.103

0,6 5 15 75 (K=5) >3 >10 >40 5 15 75 >3 >10 >40 13 13 13 13 3 >0,8 >0,4 >0,8 >1 >0,5 >1

>70 >85 >85 >85

>85 >85 >85 >85 >85 >85 >85 >85 >85 >70 >80 >80 >70 >80 >80 >75 >80 >80 >85 >85

<150 >85* >85* >85*

>85* >85* >85* >85* >85* >85* >85* >85* >85* >70* >80* >80* >70*

>75* >75* >80* >75* >85* >85*

20 12 12

20 12 12

20 12 12 16 16 16 16 3,1* 20 <45 35 20 35

>0,3-106 1012 1012 1012

1012 1012 1012 1012 1012 1012 1012

1012

1012 1012 1012 1012 1012 200 . 103 >100.103 >0,4.106 >2.106 >150-103 >1,5.106 >8-106

4 1,5 1,5

4 1,5 1,5

4 1,5 1,5

<4 <4

<7 <7

<4

<7 <7 <4 <10 <10

<4

<7 <7 <3 <3 <3 <3

<200* <85* <95* <150* <85* <SO*

1 2,5 5 2,5

2,5 >4 >15

2,5 >4 >15 3 3 3 3

1 1

TO-99 TO-99 TO-69

TO-99 TO-99 TO-99 TO-99 TO-99 TO- £9 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

TO-99 TO-99 TO-99 TO-99 TO-99 TO-99

То же

BIFET B1FET BIFET BIFET

Технологически ОУ выполняются либо по биполярной, либо по совмещенной биполярно-полевой (BIFET, BIFET-II, BIMOS, BICOS/MOS) технологии. Полевые транзисторы (с р- n переходом или МОП-типа) используются на входе ОУ, когда необходимо по­лучить высокое входное сопротивление и малые входные токи сме­щения. Первые монолитные ОУ типов SN521, SN522, (Д.А702 были

выпущены в 1962 — 1963 гг. В дальнейшем появились: в 1964 г. — тип ц,А709; в 1967 г. — тип LM101; в 1968 г. — типы цА741, LM101A; в 1969 г. — типы LM108, цА725; в 1971 г. — тип LM118; в 1973 г. — серии НА2500; НА2900; тип СА3130; в период 1974 — 1979 гг. — ти­пы СА3140; LF155, ICL7600, НА5190, LM10, LM11, АМ490 и др.

Улучшение электрических параметров и характеристик каждого поколения ОУ (повышение быстродействия, улучшение точностных показателей, уменьшение потребляемой мощности) было обусловле­но как прогрессом технологии (изготовление транзисторов с весьма высоким коэффициентом усиления, высокоомных резисторов, гори­зонтальных р- n-р транзисторов, высокочастотных комплементарных биполярных и полевых с р- n переходом и МОП-транзисторов), так и разработкой новых схемотехнических решений и принципов (ис­пользование на входе составных — по схеме Дарлингтона — транзи­сторов, создание сложных входных каскадов с большим усилением,

сбалансированных двухтактных каскадов с высокой линейностью, встроенных стабилизаторов тока с повышенной стабильностью).

В большинстве случаев фирмы выпускают один и тот же ОУ (с определенным сочетанием параметров) в различных корпусах для различных диапазонов температуры. Чаще всего лучшие характери­стики и параметры имеют ОУ с более широким диапазоном (обычно — 55 °С — Н25°С). Ряд фирм выпускают идентичные ОУ, но со сво­ими внутрифирменными обозначениями. Практически во всех ОУ предусмотрена возможность коррекции нуля с помощью внешнего резистора. Следует учитывать, что коррекция влияет на темпера­турный дрейф напряжения смещения нуля.

В табл. 2.1 приведены электрические параметры монолитных ОУ. В таблице использованы следующие обозначения парамет­ров ОУ:

Uи.п — напряжение источника питания (рабочий диапазон или

предельное значение); ucm — напряжение Смещения нуля; ДUСМ /ДT — средний температурный дрейф напряжения смещения;

Iвх — входной ток; ДIвх — разность входных токов;

KУ — коэффициент усиления при разомкнутой обратной свя­зи;

VU вых — максимальная скорость нарастания выходного напря­жения (уменьшается с увеличением корректирующей емкости и возрастает при увеличении коэффициента усиления);

Kос.сф — коэффициент ослабления синфазных входных напря­жений;

Kвл.и.п — коэффициент влияния нестабильности источника пита­ния;

K"вл.и.п — коэффициент влияния нестабильности источника пита­ния на напряжение смещения; Uщ.эф — эффективное значение напряжения шума; Uu.n — нормированное напряжение шума; Rвх — входное сопротивление; tуст — время установления выходного напряжения; Лют — ток потребления; РПО т — потребляемая мощность;

fi — частота единичного усиления.

Параметры приведены при температуре +25 °С. Следует отме-7ить, что скорость нарастания выходного напряжения дается при Ку=1; шумовое напряжение Um. a — для частоты измерения 1 кГц, для SG107, SG207, SG307 — на 100 кГц, для SG1250, SG2250, SG3250 — на 10 Гц; время установления — для уровня точности 0,1 %.

2.2. МОЩНЫЕ УСИЛИТЕЛИ НИЗКОЙ ЧАСТОТЫ

Мощные усилители в интегральном исполнении начинают эффек­тивно заменять усилители на дискретных компонентах. К числу ос­новных параметров и характеристик усилителей относятся коэффи­циенты усиления; диапазон рабочих частот; динамическая, частот­ная, фазовая и амплитудная характеристики; уровень нелинейных искажений; коэффициент полезного действия; входные сопротивле­ние, напряжение, ток и мощность; сопротивление источника сигнала;

выходные мощность, ток, напряжение; сопротивление нагрузки; ди­намический диапазон; уровень шумов.

Коэффициент усиления по мощности, току или напряжению за­висит от параметров внешних элементов.

Рабочий диапазон частот — это интервал частот от нижней гра­ничной частоты fн до верхней fв , внутри которого коэффициент уси­ления остается неизменным в пределах заданной точности. Напри­мер, усилитель звуковой частоты с отличным качеством воспроизве­дения речи и музыки имеет неизменным усиление в диапазоне от fн = 16 Гц до fв=20 кГц; усилитель с хорошим качеством в диапазо­не от 50 Гц доЮ кГц должен иметь допустимую неравномерность усиления не более 5 дБ (обычно 1 — 2 дБ),

Динамическая характеристика определяет зависимость выходно­го напряжения от входного; в идеальном случае эта зависимость ли­нейная.

Нелинейные искажения в усилителях обусловлены нелиней­ностью динамической характеристики; их полное отсутствие прин­ципиально невозможно вследствие нелинейности реальных характе­ристик активных элементов (обычно из-за нелинейной входной ха­рактеристики и зависимости коэффициента усиления транзисторов от тока). Количественно степень нелинейных искажений оценивается коэффициентом гармоник Kг , который определяет относительную интенсивность гармоник.

На нелинейные искажения оказывает влияние режим работы усилителя. Допустимое значение Кг для измерительных усилителей — десятые доли процента и менее; для акустических — единицы про­центов (нелинейные искажения почти не ощущаются на слух, если Kг <2-т-3 % для широкого диапазона частот); для работы на двига­тели — десятки процентов.

При повышении уровня входного сигнала увеличиваются выход­ные мощность, ток и напряжение, но возрастает и уровень нелиней­ных искажений. Поэтому искажения уменьшают путем снижения снимаемой выходной мощности по сравнению с той, которую можно было бы получить от данной ИМС. Требования по линейности, т. е. уменьшение нелинейных и частотных искажений, эффективно дости­гаются с помощью местной (в пределах одного каскада) или общей отрицательной обратной связи, охватывающей весь усилитель.

Номинальное входное напряжение усилителя — напряжение, при котором на выходе получается номинальная выходная мощность (напряжение или ток). Следует отметить, что для получения боль­шой Рвых и высокого КПД сопротивление нагрузки Ra должно иметь определенное (оптимальное) значение.

Для усилителей мощности КПД характеризует их энергетиче­скую экономичность. С ростом напряжения питания усилителя уве­личиваются до определенного предела Рвых, КПД и значение опти­мального сопротивления нагрузки, поэтому в таблице приводятся конкретные режимы, при которых измерены эти величины. Схемо­технически повышение КПД обеспечивается применением мощных двухтактных выходных каскадов усилителей в режимах классов АВ и В на основе транзисторов одного типа проводимости, разного ти­па проводимости или соединенных по схеме Дарлингтона.

Динамический диапазон усилителя устанавливает превышение в децибелах номинального уровня сигнала на выходе над его мини­мальным уровнем, еще различимым на уровне собственных помех. Верхний предел выходного напряжения ограничивается заданной нормой нелинейных искажений, нижний — уровнем внутренних шу­мов, ограничивающих чувствительность усилителя. Для акустических усилителей уровень минимального напряжения ивых на 6 — 10 дБ выше уровня помех, чтобы были слышны слабые звуки.

Таблица 2.2. Мощные усилители

Тип

Uи.п, В

РВЫХ , ВТ

Rн,

Ом

Кг , %

fH , Гц

кГц

Rвх, МОм

Iвых. А;

Iвых имп, А

UВЫХ ,

в

Iнот ,

мА

Pрас,

P*рас, Вт

Тип корпуса

A205D

4 — 20

>4,5

4

1,58 (4,5 Вт)

> 15

37,5

0,5

2,2*

<15

<1,3

А205К

4 — 20

>4,5

4

<2(2,5Вт)

> 15

37,5

0,5

2,2*

<15

<5

A211D

4,5 — 15

1(9 В)

8

8,1 (1 Вт)

50

15

48

0,5

1*

<10

<1

ESM222R

9 — 18

10 (14 В)

2

1

30

20

34

50

CN22

ESM231

30

18 (24 В)

2

10

30

20

46

50

14ТЗ

ESM432

±15

20 (±14 В)

4

1

30

20

46

50

— —

14ТЗ

ESM532C

±18

20 (±14 В)

4

1

20

20

60

— —

МТ21

ESM632C

±13

14 (±12 В)

4

10

20

20

60

МТ21

ESM732C

±9

8 (±7 В)

2

10

20

20

60

МТ21

ESM1231

30

18 (24 В)

4

10

30

20

. — .

14ТЗ

ESM1432

±15

20 (±14 В)

4

1

30

20

14ТЗ

ESM1532C

±16

20 (±14 В)

4

1

20

20

МТ21

ESM1632C

±13

14 (±12 В)

4

10

20

20

МТ21

ESM1732C

±9

8 (±7 В)

2

10

20

20

— .

— -

МТ21

НА 1306

18

>3(13В)

4

<0,6(0,5 Вт)

80

15

44

> 0,011

2,25*

6

ютз

НА 1308

28

>4(22В)

8

<0,6(0,5 Вт)

>0,1

1,88*

6

НА 1309

33

>5(24В)

8

<0,6(0,5 Вт)

>-0,1

1,88*

6

НА1310

9

>0,4(6В)

8

<0,6(50 мВт)

>0,013

0,6

<5

0,8

НА1311

9

>0,8(6В)

4

<1(50 мВт)

>0,013

1

<18

1,2

НА1312

7,5

>0,85 (6В)

8

<0,6(0,25 Вт)

> 0,004

0,7

<30

1,2

НА1313

20

>1,6(12В)

8

<1(50 мВт)

0,012

1,4*

2,5

НА1314

12

> 0,75 (9 В)

8

<0,6(50 мВт)

>0,013

0,75*

0,9

НА1316

10

> 0,5(7,5 В)

8

<0,6(50 мВт)

>0,013

0,65

0,65

НА 1322

18

>4,5(13В)

4

<1,5(0, 5 Вт)

40

30

>52

0,036

2,25*

<100

6

10Т2

НА 1324

18

>4(13В)

4

<0,6(0,5 Вт)

— —

> 0,011

2,25*

6

НА 1325

20

1,8(13, 5В)

8

<2(0,2 Вт)

40

20

45

0,1

1,25*

2,5

12ТЮ

LM380N

8 — 22

>2,5(18В)

8

3

100

>40

0,15

1,3*

>8

<25

5

14-4

LM380N-8

8 — 22

2,5

8

0,2

- —

100

92

0,15

0,66

8-16

LM383

8 — 18

5(14 В)

4

1

40

83

- —

— —

— —

M5102AY

18

3(13, 2 В)

4

<10

50

20

37

0,007

1,5

40

2

M5102Y

18

3(13, 2 В)

4

<10

50

20

37

0,007

1,5

40

2

CN24

M5112Y

18

4(14 В)

4

<10

70

30

37

1,5

— .

12

2

16-16

МВА810

5 — 20

5(14, 4 В)

4

<2(2, 5 Вт)

50

120

>0,08

2,2(3*)

<50

1(5*)

12Т4

МВА810А

5 — 20

5(14,4 В)

4

<2(2, 5 Вт)

50

120

>0,08

2,2

<50

1(5*)

12ТЗ

MBA810AS

5 — 20

5

4

<2

50

15

>0,08

2,5

— —

<50

12ТЗ

MBA810S

5 — 20

5

4

<2

50

15

— .

>0,08

2,5

<50

— —

12Т4

MC1454G

18

>1

16

0,4

40

600

31

> 0,003

10

<20

CN8

MC1554G

18

>1

16

0,4

40

600

31

> 0,007

<15

CN8

MDA2010

±(5-

> 10(14 В)

4

<1

30

100

>29,5

>0,08

3,5

<140

18*

14Т6

18)

MDA2020

±(5-

> 15(17 В)

4

<1

30

100

>29,5

>0,08

3,5

<140

25*

14Т6

20)

SL402D

13

>1,5(14В)

7,5

0,3(1 Вт)

20

30

>23

100

1,4

16-14

SL403D

20

>2,5(18В)

7,5

0,3(1 Вт)

20

30

>23

100

1,4

16-14

ТААЗОО

9

1

8

10

100

25

0,015

0,6

8

— —

ТО- 74

ТАА435

10 — 18

<1(1 Вт)

10

80

>0,07

. —

ТО- 74

ТАА611А

6 — 10

0,65(6 В)

4

1

50

12

68

0,75

1

ТО- 100

ТАА611В

6 — 15

1,15 (9 В)

8

1

50

12

70

0.75

1

14-14

ТАА611С

6 — 16

2, 1(12 В)

8

1

50

12

72

0,75

1

14Т6

TAA611ES5

12

1,8(9 В)

8

10

67

0,75

1*

4,8

<3

0,58

ТО- 100

ТАА611Е12

12

0,6(6 В)

8

10

67

0,75

1*

4,8

1,35

14-14

TAA611F12

15

1 , 15(9 В)

8

10

50

12

68

0,75

1*

4,8

<3,5

1,35

14-14

ТВА641А12

6 — 12

> 1,8(9 В)

4

0,6(1 Вт)

40

20

46

3

2*

>4

<18

1,5

14-23

ТВА641В11

6 — 16

>4(14В)

4

0,8(2 Вт)

40

20

46

3

2,5*

>6,5

<32

2,3(6*)

14Т4

ТВА800

5 — 30

> 4, 4(24 В)

16

0,5(2, 5 Вт)

40

20

80

>1

11

<20

1(5*)

12ТН

ТВА800А

5 — 30

> 4, 4(24 В)

16

0,5(2, 5 Вт)

40

20

80

5

12ТЗ

TBA810AS

4 — 20

7(16 В)

4

0,3(50 мВт)

40

20

80

5

2,5*

>6,4

<20

1(5*)

12ТЗ

ТВА810АТ

4 — 25

10(20 В)

4

0,3(3 Вт)

40

20

5

3*

12Т4

TBA810DAS

20

2, 5(6 В)

4

0,3(3 Вт)

40

20

80

5

2,5*

>6,4

<20

12ТЗ

TBA810DS

20

6(14, 4 В)

4

0,3(3 Вт)

40

20

80

5

2,5*

>6,4

<20

12Т4

TBA810S

4 — 20

7(16 В)

4

10(7 Вт)

40

20

80

5

2,5*

>6,4

<20

1

12Т4

ТВА810Т

4 — 25

10(20 В)

4

0,3(3 Вт)

40

20

3*

12Т4

ТВА820

3 — 16

> 0,9(9 В)

8

0,8(0,5 Вт)

25

20

75

5

1,5*

>4

<12

1,25

14-14

ТВА915

18

0,5(12 В)

<5

100

25

0,009

0,35

<3,7

ТО- 74

ТС А 160

5 — 16

2, 6(14 В)

8

10

70

0,015

8

16-29

ТСА760В

10

2, 1(12 В)

8

70

18

70

0,015

16-29

ТСА830А

3,5 — 20

4

10

75

5

1,5*

<20

1(5*)

12ТЗ

TCA830S

4 — 20

3,4(12 В)

4

10

40

10

75

5

2*

<20

1(5*)

12Т4

ТСА940

6 — 24

10(20 В)

4

0,3(5 Вт)

40

20

75

5

3*

12ТЗ

ТСА940Е

6 — 24

6, 5(20 В)

8

0,2

40

20

75

5

12Т4

TDA1010

18

6(14 В)

4

0,3

80

15

51

0,090

25

МТ17

TDA1037

4 — 28

4, 5(12 В)

4

10

40

20

80

5

3,5*

6

12

МТП

TDA2002

8 — 18

>4, 8(14,4 В)

4

0,2(3, 5 Вт)

40

15

80

>0,07

4,5*

>6,4

<80

15*

МТ11

TDA2002A

8 — 18

>7(14,4В)

2

0,2(5 Вт)

40

15

80

>0,07

4,5*

>6,4

<80

15*

МТП

TDA2010

±(5-18)

12(14 В)

4

1(10 Вт)

10

160

i 100

5

3,5*

14Т6

TDA2020

±(5-22)

20(18 В)

4

1(15 Вт)

10

160

100

5

3,5*

14Т6

TDA2030

±18

14(14 В)

4

0,5

10

140

90

5

3,5*

ЛЛТ1 1

TDA2611A

6(20 В)

8

1

15

0,045

25

JVV 1 1 1

МТ1 7

TDA2870 TDA3000

5 — 18 9 — 32

>5,5(14,4В) > 12(24 В)

4 4

<0,5(3 Вт) 10

50 50

20 20

80 80

>0,07 >0,07

3,5* 3,5*

>6,5

>11,3

<60 <60

MT-17

UL1401L

16

1(1 1В)

8

0,5(0, 5 Вт)

>100

30

0,008

1

TO-3

UL1401P

16

1(11 В)

8

0,5(0, 5 Вт)

>100

30

0,008

1

UL1402L

18

>2(13,2В)

4

0,5(0, 5 Вт)

>100

30

0,008

1,5

TO-3

UL1402P

18

>2(13,2В)

4

0,5(0, 5 Вт)

>100

30

0,008

1,5

UL1403L

25

3(18 В)

8

0,5(0, 5 Вт)

34

0,01

1,5

TOO

UL1403P

25

3(18 В)

8

0,5(0, 5 Вт)

34

0,01

1,5

UL1405L

27

5(22 В)

8

0,5(0, 5 Вт)

— — —

— —

34

0,01

1,5

UL1461L UL1480P

18 30

>3(13,2В) 5(24 В)

4 16

1,3(1 Вт) 10

35

20

59

74

0,01

0,008 5

2

4* 1

TO-3

TO-3

UL1481P

20

6(14, 4 В)

4

10

40

20

80

5

2,5

1

1

UL1490N

12

0,65(9 В)

15

10

>100

46

1

0,5

1

UL1491R

6 — 12

0,65(9 В)

8

10

50

i

<1

UL1492R UL1439R UL1495N

6 — 15 6 — 12 12

2,1(12В) 2, Ц9 В) 0,65 (9 В)

8 4 15

0,3(1 Вт) 0,3(1 Вт) 10

>100

46

50 50 1

1

1,5

0,5

<1 <1

UL1496R UL1497R UL1498R

12 15 12

1,2(9 В) 2,1(12В) 2, 1(9 В)

8 8 4

10 0,3(1 Вт) 0,3(1 Вт)

50 50 50

1 1 1,5

<1 <1 <1

цА706АРС цА706ВРС ЦА783РЗС цА783Р4С IHA7307

6 — 16 6 — 16 30 30 3 — 16

>4,5 4,5 > 8(24 В) 5, 2(14, 4 В) >0,9(9В)

4 4 8 4 8

3 3 0,3(5 Вт) 0,3(5 Вт) 0,8(0, 55 Вт)

20 20 25

30 30 20

>43 >43 70 70 75

3 3 5 5

5

0,51(2,5*) 2,5* 3,5* 3,5* 1*

<6,5 <6,5 <11,2 <11,2 <4

<30 <30 <30 <30 <9

1,7

2,3 1(6*)

1,05

14-23 14Т4 12Т14 12Т15 8-15

Большое значение для усилителей мощности имеет проблема рассеяния тепла. Для надежной работы максимально допустимая температура кристаллов не должна превышать 175°С. Усилители характеризуются тепловыми сопротивлениями между кристаллом (переходами) и корпусом Rпе р-кор и между корпусом и окружаю­щей средой Rкор-окр(Rпер-окр — Rпер-кор+Rкор-окр), которые за­висят от размеров кристалла и его расположения, типа корпуса и его размеров, температуры окружающей среды. Значения тепловых сопротивлений определяются экспериментально и приводятся в спра­вочных данных. При повышении температуры окружающей среды допустимая мощность усилителя уменьшается линейно.

Для мощных усилителей используются как металлические кор­пуса, например ТО-5 (для усилителей до 1 Вт), ТО-3 (Rпер-кор < <3°С/Вт), ТО-66 с 9 выводами (Rпер-тор =3 °С/Вт), так и пласт­массовые, например с основанием из металлической пластинки, на которую непосредственно монтируется кристалл, при этом

Rпер-кор ~2 °С/Вт.

Мощные усилители в интегральном исполнении часто имеют спе­циальные цепи защиты от короткого замыкания на выходе, электри­ческих перегрузок или перегрева кристалла (тепловая защита).

Устройство защиты от короткого замыкания обычно использует ограничительный транзистор, отпирающийся в критической ситуации вследствие падения напряжения на специальном резисторе и одно­временно запирающий мощные выходные транзисторы. Это позволя­ет ограничить выходной ток до безопасного значения. В большинст­ве усилителей устройства защиты размещаются на том же кристал­ле, что и основная схема усилителя. Ограничительный резистор может быть внешним, чтобы имелась возможность установить нуж­ный порог ограничения тока.

Схема защиты от электрических перегрузок (например, при ра­боте усилителя на индуктивную нагрузку) содержит стабилитрон (или обратносмещенный диод), ограничивающий выходное напря­жение до допустимого значения.

Защита от перегрева при повышении температуры кристалла или окружающей среды осуществляется специальной схемой, распо­ложенной рядом с выходными транзисторами и автоматически от­ключающей (запирающей) их при определенной температуре (на­пример, 175 °С с точностью ±10°С).

В табл. 2.2 приведены следующие электрические параметры уси­лителей для температуры окружающей среды 25 °С: Uи.п — допустимое напряжение источника питания или диапазон

рабочих напряжений; Pвых — выходная мощность;

Rн — сопротивление нагрузки; fн, fв — нижняя и верхняя граничные частоты; Rвх — входное сопротивление; Iвых — выходной ток; Uвых — выходное напряжение; Iпот — ток потребления; Рра — допустимая мощность рассеяния; Р*расс~ мощность рассеяния с теплоотводом

2.3. ЦИФРО-АНАЛОГОВЫЕ И АНАЛОГО-ЦИФРОВЫЕ ПРЕОБРАЗОВАТЕЛИ

Преобразователи по виду входных и выходных сигналов делят­ся на цифро-аналоговые (код-напряжение, код-проводимость и др.) и аналого-цифровые (напряжение-код, частота-код и др.).

Цифро-аналоговые (ЦАП) и аналого-цифровые (АЦП) преоб­разователи нашли широкое применение в связи с распространением цифровых методов обработки сигналов, используемых в системах сбора и обработки информации, для управления и контроля произ­водственными процессами, в контрольно-измерительной аппаратуре, в технике связи.

Для преобразования аналоговых сигналов в код применяются следующие методы: поразрядного кодирования, непосредственного считывания, с использованием следящей системы, время-импульсные. Первые два метода характеризуются высоким быстродействием и возможностью получения высокой точности. Метод непосредственно­го считывания применяется для построения сверхбыстродействую­щих преобразователей.

В настоящее время выпускаются преобразователи различных ти­пов, отличающиеся внутренней структурой, принципом действия, технологическими особенностями и эксплуатационными свойствами.

Они строятся как по разомкнутой схеме (отсутствует обратная связь, охватывающая весь преобразователь), так и по замкнутой (в цепь обратной связи АЦП входит ЦАП). В состав преобразова­телей входят ключи и коммутаторы, операционные усилители, схемы выборки и хранения, компараторы напряжения, а также цифровые логические элементы и запоминающие устройства.

2.3.1. ЦИФРО-АНАЛОГОВЫЕ ПРЕОБРАЗОВАТЕЛИ

Цифро-аналоговые преобразователи служат для преобразования входной информации, представленной в цифровом коде, в эквива­лентный аналоговый сигнал.

Схемы ЦАП различаются по способам представления величин в цифровой форме (чаще в двоичной системе счисления), структурам преобразователя, характеру зависимости выходного сигнала от входного (линейные и нелинейные), способам получения выходного сигнала (с суммированием напряжений или токов, с делением на­пряжений), -виду выходного сигнала (с токовым, потенциальным или резистивным выходом), полярности выходного сигнала (одно-, двух- или четырехквадрантные), виду источника опорного сигнала (постоянного или изменяющегося). Для цифро-аналогового преобра­зования обычно используются два метода: метод суммирования еди­ничных величин (используется один эталон) и метод суммирования с учетом веса разрядов (используется 2i эталонов, где i=1, 2,... n). При втором методе входеюй сигнал может подаваться в последова­тельном коде. При этом производится последовательное преобразо­вание разрядов входного кода, начиная со старшего или младшего (преобразователь последовательного действия). Если входной сиг­нал подается в параллельном коде, то происходит одновременное суммирование всех разрядов цифрового кода (преобразователь па­раллельного действия). Преобразователи последовательного типа являются менее быстродействующими, чем параллельного.

В настоящее время выпускаются ЦАП как требующие допол­нительного подсоединения внешних элементов, так и функционально законченные (автономные) БИС ЦАП, содержащие на одном кри­сталле все элементы, необходимые для процесса преобразования.

В процессе преобразования входной n-разрядный цифровой си­гнал превращается в аналоговый выходной сигнал с 2n дискретны­ми уровнями. Например, у 10-разрядного ЦАП выходное напряже­ние может принимать 1024 уровня от нуля до максимального значения. Обратной величиной числа выходных уровней является разрешающая способность. Она определяет наименьшее возможное приращение выходного аналогового сигнала при соответствующем изменении входного преобразуемого кода на единицу младшего раз­ряда. Единицей измерения разрешения является единица самого младшего значащегося разряда (1МЗР). Она может выражаться в процентах или миллионных частях.

Одной из основных задач преобразователя является получение точного соответствия между входными и выходными сигналами. Погрешность преобразования показывает отличие реального преоб­разования от идеального. Точность преобразования характеризуется погрешностью преобразования, которая состоит из методической погрешности, обусловленной методом преобразования, и из инстру­ментальной погрешности. Инструментальные погрешности вызыва-ются неточностью изготовления элементов преобразователя, зависи­мостью параметров элементов от температуры, влиянием шумов и помех. Погрешности проявляются в виде смещения нуля преобразо­вателя, изменения коэффициента передачи, нелинейности и немоно­тонности передаточной характеристики (погрешности линейности и монотонности). Погрешность выражается в процентах от полного диапазона изменения аналогового выходного сигнала. Например, если 10-разрядный ЦАП должен иметь максимальный выходной сигнал 10 В, а реальное значение сигнала 9,5 В, то погрешность со­ставляет 5 %. Кроме того, она может выражаться в долях наимень­шего значащего разряда. Погрешность линейности показывает по­стоянство отношений входного сигнала к выходному во всем рабо­чем диапазоне. Интегральная погрешность линейности определяет максимальное отклонение передаточной характеристики от прямой линии, проведенной через нуль и точку максимального значения вы­ходного сигнала. Дифференциальная погрешность линейности харак­теризует изменение крутизны передаточной характеристики и опре­деляется как разность отклонений двух смежных уровней выходного сигнала. Дифференциальная погрешность идеального преобразова­теля равна нулю. Если она большая (более 1МЗР), то это говорит о немонотонности выходного сигнала. Погрешность монотонности характеризует изменение выходного сигнала при изменении значе­ний входного последовательного кода. Монотонность показывает, что при непрерывном увеличении входного сигнала выходной сигнал не должен уменьшаться. Линейность и монотонность характеристик ЦАП ухудшаются по мере увеличения скорости изменения входных сигналов. Температурный коэффициент характеризует изменение полной погрешности от температуры.

Следует отметить, что преобразователи, имеющие высокую точ­ность, но малую разрешающую способность и, наоборот, малую точ­ность и высокую разрешающую способность, не имеют большого практического значения. Поэтому значения разрешающей способ­ности и точности практически выбираются примерно одинаковыми.

Требования к точности возрастают по мере увеличения числа разря­дов (например, для 4-разрядного ЦАП при точности ±1/2 МЗР до­пускается погрешность выходного сигнала ±3,12% а для 8-оазвял-ного ±0,195 %),

Основным динамическим параметром ЦАП является время уста­новления, представляющее собой интервал времени от момента по­ступления входного кода до момента, когда выходной аналоговый сигнал достигнет установившегося значения с заданной погреш­ностью (обычно ±1/2 МЗР). Время установления ог.ределяет быст­родействие ЦАП.

Перемножающие (множительные) ЦАП отличаются от обычных тем, что предназначены для работы с переменными опорными сиг­налами, изменяющимися по определенному закону. Поэтому они дополнительно характеризуются диапазоном и частотой изменения входного аналогового сигнала, аналоговой нелинейностью, временем установления сигнала по аналоговому входу,

В табл. 2.3 представлены электрические параметры монолит­ных ЦАП.

2.3.2. АНАЛОГО-ЦКФРОЬЫЕ ПРЕОБРАЗОВАТЕЛИ

Аналого-цифровые преобразователи предназначены для преоб­разования аналоговых сигналов в соответствующие им цифровые. Классификация преобразователей напряжения в цифровой код весь­ма разнообразна. Одним из отличительных признаков, характеризу­ющих свойства преобразователен, является наличие пли отсутствие в структурной схеме обратной связи. Поэтому по принципу действия АЦП делятся на преобразователи без обратной связи (прямого пре­образования) и с обратной связью (уравновешиваемые, замкнутые). АЦП прямого преобразования подразделяются на преобразователи считывания (однотактною преобразования); время-импульсные (на­пример, с промежуточным преобразованием напряжения в частоту; интегрирующие); последовательного вычитания; счета единичных при­ращений. Аналого-цифровые преобразователи с обратной связью под­разделяются на следящие (с накоплением единичных приращений) и поразрядного кодирования. В преобразователях считывания (парал­лельного типа) входная величина сравнивается одновременно со все­ми возможными уровнями квантования с помощью 2n — 1 с сравнива­ющих устройств (компараторов). При этом обеспечивается высокое быстродействие. Этот метод используется лишь в преобразователях с малым числом разрядов. В интегрирующих АЦП входной сигнал в процессе преобразования интегрируется и сравнивается с эталон­ными значениями. Этот метод экономичен для применения в преоб­разователях высокого разрешения, но время преобразования его велико. В основе работы АЦП с обратной связью (счетного, следя­щего, последовательных приближений) лежит преобразование циф­рового кода в аналоговый сигнал, который сравнивается с входным аналоговым сигналом. В схему преобразователя следящего типа входят лишь один компаратор, схема управления, счетчик и ЦАП в цепи обратной связи. Более распространенными являются преоб­разователи, работающие по методу поразрядного кодирования, ко­торый в зависимости от способа выполнения операций сравнения делится на метод взвешивания и метод последовательных прибли­жений.

Следует отметить, что наибольшее быстродействие имеют пре­образователи, реализующие метод считывания, наименьшее — преоб­разователи последовательного счета.

Таблица 2.3. Цифро-аналоговые преобразователи

Тип прибора

Число двоич­ных разрядов

Линейность

бL %; °1,

МЗР

Погрешность

°FS- %: °* FS < МЗР

Температур­ный коэффи­циент ю- 6 /°c

Время уста­новления, МКС

Наличие ИОН

Совместимость с логическими ИМС

UИ.П , В

Корпус

Дополнительные сведения

AD559KD

8

±0,19

<±0,19

20

0,3

Нет

ДТЛ, ТТЛ

±5; -(12-15)

D16-30

Множительный

AD561J

10

±0,05

<±1/2*

80

0,25

Есть

ДТЛ, ТТЛ,

кмоп

+(5- 15); -15

D16-31

AD562KD

12

±1/2*

<±1/2*

5

<3,5

Есть

ТТЛ, КМОП

+5; ±15

D24-10

AD565JD

12

±1/2*

±0,006

20

<0,4

Есть

ТТЛ, КМОП

±15

D24-11

AD7520LN

10

0,05

0,3

10

0,5

Нет

ТТЛ, КМОП , ДТЛ

±15

D16-2

Множительный

AD7522LN

10

±0,05

±0,05

10

0,5

Есть

ДТЛ, ТТЛ,

кмоп

+ 15; 5 — 15

D28-7

>

AD7523LN

8

±0,05

±0,05

10

<0,15

Нет

ТТЛ, КМОП

-{-5

D16-2

>

AD7524

8

±1/2*

±0,006

20

<0,15

Нет

кмоп

+5; +15

D16-2

>

AD7530LN

10

±0,05

±0,05

10

0,5

Нет

ДТЛ, ТТЛ,

кмоп

+(5-15)

D16-2

>

AD7531LN

12

±0,05

±0,05

10

0,5

Нет

ДТЛ, ТТЛ,

кмоп

+(5-15)

D18-1

>

DA1200CN

12

±0,01

±0,01

1,5

Есть

D24-16

. —

DAC-01CY

6

+0,4

±0,78

160

1,5

Есть

ДТЛ, ТТЛ

±(12 — 18)

D14-10

DAC-02ACX1

10

±0,1

±0,1

<60

<1,5

Есть

ДТЛ, ТТЛ,

кмоп

±(12 — 18)

D18-3

DAC-03ADX1

10

±0,1

±0,1

<60

1,5

Есть

ДТЛ, ТТЛ,

±(12 — 18)

D18-3

кмоп

DAC-04ACX2

10

±0,1

±0,1

<90

1.5

Есть

ТТЛ, КМОП

±(12 — 18)

D18-3

DAC-08EP

8

±0,19

±0,19

50

0,1

Нет

ТТЛ, КМОП,

эсл

±(5 — 18)

D16-2

Множительный

DAC-1C8BC

8

±0,19

±0,19

20

0,3

Нет

ДТЛ, ТТЛ

— 4-:- — 16,5;

5

D16-2

Множительный

DAC-1C10BC

10

±1*

±0,1

<60

0,25

Нет

ТТЛ, КМОП

+5; -15

D16-42

— —

DAC-76CX

8

0,025

±0,009

0,5

Есть

ТТЛ, КМОП,

эсл

-154 — 11; 5 — 15

D18-3

DAC-90BG

8

0,2

0 2

20

0,2

Есть

— .

D16-3

DAC0800LCN

8

±0,19

0,2

<50

<0,15

Нет

ТТЛ, КМОП, р-МОП

±(4,5 — 18)

D16-16

DAC0801LCN

8

±0,39

0,2

<80

<0,15

Нет

ТТЛ, КМОП, р-МОП

±18

D16-16

DAC0802LN

8

±0,1

0,2

<50

<0,135

Нет

ТТЛ, .КМОП, р-МОП

±18

D16-16

DAC0806LCN

8

±0,78

20

0,15

Нет

ТТЛ, КМОП, ДТЛ

±18

D16-16

DAC0807LCN

8

±0,39

20

0,15

Нет

ТТЛ, КМОП, ДТЛ

±18

D16-16

DAC0808LCN

8

±0,19

20

0,15

Нет

ТТЛ, КМОП, ДТЛ

±18

D16-16

DAC-UP8BC

8

±1/2*

20

2

Есть

ТТЛ, ДТЛ

±(12 — 18)

D22-5

Совместимый с микропроцес­сором

HI562-5

12

±1/2*

±0,024

3

<0,4

Нет

ТТЛ, КМОП

±5; — 15

D24-9

Множительный

HI 1080

8

±1/2*

1/2*

<3

Нет

ТТЛ, ДТЛ

+8; — 18

D24-9

HI 1085

8

±1/2*

1*

1,5

Нет

ТТЛ, ДТЛ

+8; — 18

D24-9

HI5607

8

±1*

10

0,075

±2; 4,5+- —

— —

— 13,5

HI 5608

8

±1/4*

— —

HI 5609

8

±1/4*

±1/2*

5

0,045

Нет

ТТЛ, .КМОП

±5; — 15

HI5610

10

±1/2*

±1*

5

0,085

Нет

D24-9

Множительный

HI5612

12

±1/2*

±2*

5

0,15

Нет

D24-9

>

HS3140-4

14

0,004

0,004

2

ТТЛ, КМОП

Керамич. DIP с 20 выв.

Множительный

LM1408N-8

8

±0,19

±0,19

20

0,150

Нет

ТТЛ, КМОП

±(4,5 — 18)

D16-16

>

LM1508D-8

8

±0,19

±0,19

20

0,15

Нет

ТТЛ, КМОП

±(4,5 — 18)

D16-49

>

MC1406L

6

±0,78

80

<0,3

Нет

ДТЛ, ТТЛ

+5,5; — 16,5

ТО-116

>

MC1408L-6

8

±0,78

20

0,3

Нет

ТТЛ, КМОП

+5,5; — 16,5

D16-7

>

MC1408L-7

8

±0,39

20

0,3

Нет

ТТЛ, КМОП

+5,5; — 16,6

D16-7

>

MC1408L-8

8

±0,19

20

0,3

Нет

ТТЛ, КМОП

+5,5; — 16,5

D16-7

>

MC1506L

6

<±0,78

80

<о,з

Нет

ДТЛ, ТТЛ

+5,5; — 16,5

ТО-116

>

MC1508L-8

8

±0,19

20

0,3

Нет

ТТЛ, КМОП

+5,5; — 16,5

D16-7

>

MC3408L

8

±0,5

0,3

D16-7

>

MC3410CL

10

±0,1

±0,1

<60

0,25

Нет

ТТЛ, КМОП

+7; — 18

D16-12

>

MC3410L

10

±0,05

±0,05

<60

0,25

Нет

ТТЛ, КМОП

+7; — 18

D16-12

>

MC3412L

12

±1/2*

30

<0,4

Есть

ТТЛ, КМОП

+ 18; — 18

D24-6

>

МС3510

10

±0,05

±0,05

<70

0,25

Нет

ТТЛ, КМОП

+7; — 18

D16-12

>

MC3512L

12

±1/4*

30

<0,4

Есть

ТТЛ, КМОП

+ 18; — 18

D24-5

МС6890

8

±0,29

±0,19

35

0,14

Есть

+7: — 18

D20- 1 1

Совместимый с микропроцес-

сором

MC10318L

8

±0,19

±1/2*

<150

0,010

Нет

эсл

— 6; +0,5

D16-36

MN563KD

12

±1/2*

0,006

20

1,2

ТТЛ, КМОП

+5; +15; — 15

NE5007N

8

±0,39

10

<0,135

Нет

ТТЛ, ЭСЛ, КМОП, р-МОП

±(4,5 — 18)

D16-2

Множительный

NE5008F

8

±0,19

10

<0,135

Нет

ТТЛ, ЭСЛ,

±(4,5 — 18)

D16-7

>

КМОП, р-МОП

NE5009F

8

±0,19

±0,19

10

<0,135

Нет

ТТЛ, ЭСЛ,

±(4,5 — 18)

D16-7

>

КМОП, р-МОП

NE5018F

8

±0,1

±0,1

20

2,3

Есть

±11,4

D22-2

Совместимый с микропроцес­сором

NE5118N

8

±0,19

±0,19

20

0,2

Есть

±18

D22-3

То же

SP9768

8

±1/2*

25

0,005

Есть

ЭСЛ

SSS1408

8

±0,19

±0,19

20

0,25

Нет

КМОП, ТТЛ

+5;-(5-Н5)

D16-13

Множительный

TDC1016J-8

8

±1/2*

0,05

— —

ТТЛ, ЭСЛ

— -

— ~

Совместимый с микропроцес­сором

TDC1016J-9

9

±1/2*

0,05

ТТЛ, ЭСЛ

TDC1016J-10

10

±1/2*

0,05

ТТЛ, ЭСЛ

~~*

Совместимый с микропроцес­сором

Таблица 2.4. Аналого-цифровые преобразователи

Тип прибора

Число двоич­ных разрядов, десятичных Разрядов*

Нелинейность о* , %; gl,

МЗР

-

Погрешность o*s , %; aFS . МЗР

Температур­ный дрейф,

и — й /с с

(Смещение нуля, мВ

Дрейф нуля, мкВ/°С

Время прео­бразования, икс. Частота преобразова­ния*, МГЦ

Напряжение источников питания, В

Совмести­мость с логи­ческими ИМС

Корпус

Технология

4143

8

+ 1/2

±1/2

<75

1,25-Ю3

±5

— —

D24-36

4144

10

±1/2

±1/2

<75

5-10а

±5

D24-36

4145

12

±1/2

±1/2

<75

— .

20-Ю3

+5

D24-36

8700CJ

8

±1/2

±1/2

<±75

<±50

±50

<1,8-Ю3

+5: — 5

кмоп,

ТТЛ

D24-2

кмоп

8700С N

8

±1/2

±1/2

<±75

<±50

±50

<1,8-103

+5; — 5

кмоп,

ТТЛ

D24-1

кмоп

8701CN

10

±1/2

±1/2

<±75

<±50

±50

<6-103

+5; — 5

кмоп,

ТТЛ

D24-1

кмоп

8702CN

12

±1/2

±1/2

<±75

<±50

±50

<24-103

+5; — 5

кмоп,

ТТЛ

D24-1

кмоп

8703ВН

8

±1/2

±1/2

±80

<±50

30

<1,8-Ю3

+5; — 5

ТТЛ

F24-3

кмоп

8703BN

8

±1/2

±1/2

±80

<±50

30

<1,8-103

+5; — 5

ТТЛ

D24-1

кмоп

8703CJ

8

±1/2

±1/2

±75

<±50

30

<1,8-103

+5; — 5

ТТЛ

D24-2

кмоп

8703CN

8

±1/2

±1/2

±75

<±50

30

<1,8-Ю3

+5; — 5

ТТЛ

D24-1

8704 В Н

10

±1/2

±1/2

±80

<±50

30

<6-Ю3

-1-5; — 5

ТТЛ

F24-3

— —

8704BN

10

±1/2

±1/2

±75

<±50

30

<6-103

+5; -5

ТТЛ

D24-1

— —

8704CJ

10

±1/2

±1/2

±75

<±50

30

<6-103

+5; — 5

ТТЛ

D24-2

8704CN

10

±1/2

±1/2

±80

<±50

30

<6-103

-f 5; — 5

ТТЛ

D24-1

8705В Н

12

±1/2

±1/2

±80

<±50

30

<24-Ю3

4-5; — 5

ТТЛ

F24-3

8705В N

12

±1/2

±1/2

±80

<±50

30

<24-103

+5; — 5

ТТЛ

D24-1

8705CJ

12

±1/2

±1/2

±75

<±50

30

<24-103

+5; — 5

ТТЛ

D24-2

8705CN

12

±1/2

±1/2

<±75

>±50

30

24- Ю3

4-5; -5

ТТЛ

D24-1

8750CN

3,5*

0,025*

0,025*

<±75

>±50

±50

12- Ю3

4-5; — 5

ТТЛ

D24-2

8750С

3,5*

0,025*

0,025*

<±75

±75

±50

12-Ю3

1 4-5; -5

ТТЛ

D24-1

AD570JD

8

±1/2

±1/2

±88

40

4-5; — 5

ТТЛ

D18-15

И2 Л

AD570SD

8

±1/2

±1/2

±40

40

4-5; — 15

ТТЛ

D18-15

И2 Л

AD571KD

10

±1/2

±1/2

±44

<30

4-5; ±15

ТТЛ,

кмоп

D18-13

И2 Л

AD571JD

10

±1

±88

<30

4-5; ±15

ТТЛ,

кмоп

D18-13

И2 Л

AD571SD

10

±1

±50

<30

4-5; ±15

ТТЛ,

кмоп

D18-13

И°-Л

AD574J

12

±1

±50

<:35

+5; +15, — 15

ТТЛ,

кмоп

D28-21

И2 Л

AD574K

12

±1/2

±27

<35

4-5; +15 — 15

ТТЛ,

кмоп

D28-21

И2 Л

AD574L

12

±1/2

±10

<35

+5; +15 — 15

ТТЛ,

кмоп

D28-21

И2 Л

AD574S

12

±1/2

±50

<35

+5; +15 — 15

ТТЛ,

кмоп

D28-21

И2 Л

AD574U

12

±1/2

±25

<35

+5; +15

— 15

ТТЛ,

кмоп

D28-21

И2 Л

AD574T

12

±1/2

±25

25

±15; +5

ТТЛ,

кмоп

D28-21

И2 Л

AD7550BD

13

0,006*

±1/2

1

40-Ю3

±5; ±12

ТТЛ,

кмоп

D40-1

КМОП

AD7570J

8

1

±1/2

<10

<40

+5; +15

ТТЛ,

D28-18

КМОП

дтл, кмоп

AD7570L

10

1

±1/2

<10

<120

+5; +15

ТТЛ,

дтл, кмоп

D28-18

кмоп

ADC-EK8BC

8

±1/2

±75

<1,8-103

±(3,5 — 7)

кмоп,

ТТЛ

D24-1

кмоп

ADC-EK10B

10

±1/2

±75

<6-103

±(3,5 — 7)

кмоп,

ТТЛ

D24-1

кмоп

ADC-EK12B

12

±1/2

±75

<24-103

±(3,5 — 7)

кмоп,

ТТЛ

D24-1

кмоп

ADC-EK12DC

3,5*

0,025*

±75

<12-Ю3

±(3,5 — 7)

кмоп,

ТТЛ

D24-1

кмоп

ADC-EK12DR

3,5*

0,025*

±75

* — ~

<12-103

±(3,5 — 7)

кмоп,

ТТЛ

Керами­ческий 24 выв.

кмоп

ADC-ET8BC

8

±1/2

±75

<1,8-103

+5; — 5

D24-2

кмоп

ADC-ET10BC

10

±1/2

±75

,<6-103

+5; — 5

D24-2

кмоп

ADC-ET12BM

12

±1/2

±75

<24-103

+5; — 5

D24-1

кмоп

ADC-ET12BC

12

±1/2

±75

<24-Ю3

+5; — 5

ТТЛ

D24-2

кмоп

ADC-NC8BC

8

±0,2*

±0,2*

11

— —

500

+5

D16-2

ADC856

10

±1,2

±0,05*

42

1024

+5; — 5

D28-1

Биполяр­ная

ADD3501

3,5*

±0,05*

±0,05*

— ,

, — —

200-1 О3

кмоп

ADC0800PD

8

±1/12

— — ,

35

+5; — 12

ТТЛ

D18-13

РМОП

ADC0801

8

±1/4

100

+5

ТТЛ

D20-15

кмоп

ADC0802

8

±1/2

100

+5

ТТЛ

1)20- 15

кмоп

ADC0803

8

±1/2

100

+5

ТТЛ

D20-15

кмоп

ADC0804

8

~

±1

,

100

+5

ТТЛ

D20-15

кмоп

ADC0808 ADC0809 ADC0816 ADC0817 ICL7101

8 8 8 8 11

±1/2

±1/2 ±1 ±1/2 ±1 0,05*

80

100 100 100 100 30. Ю3

+5 +5 +5 +5 +5; +15

ТТЛ ТТЛ ТТЛ ТТЛ

028-13 D28-13 D40-6 D40-6 D40-7

Биполяр-

ICL7103A

14

±1 ед. счета

80

30- Ю3

+5

D28-6

ная 0-МОП

ICL7104-14

14

±1 ед. счета

80

30. Ю3

+ 15; -15

D40-7

КМОП

ICL7104-16 ICL7106 ICL7107 МС10317

16 3,5* 3,5* 7

0,05* 0,05*

80 80 80

30-103 60- Ю3 60- Ю3 0,033

9

5

эсл

D40-7 D40-7 D40-7 Керамич с 24 выв

КМОП КМОП КМОП Биполяр­ная

МС 14433

3,5*

±0,05 ±1ед. счета

40- Ю3

±4,5; ±8

кмоп,

ТТЛ

24 выв.

КМОП

TDC1001J

8

±1/2

2,5*

D18-5

Биполяр-

TDC1002J TDC1007J TDC1014J TDC1021J

8 8 6

4

±1/2 ±1/2

±1/2 ±1/2

1*

20* 30* 30*

±(0,5 — 7)

зсл

D18-5 D64-1 D24-28

ная > > >

TL507C SDA5010 SDA6020

ZN432EJ-8 ZN433EJ-8 ZN432E-10 ZN433E-10

7 6 6 8 8 10 10

±0,19* ±0,19* ±0,05* ±0,05*

±1/4 ±1/4

100

10 10

МО3 0,01 0,01 20

1

20 1

+4,5; -5,7 +4,5; -5,7 +5, — 5

+5, — 5

эсл эсл

ТТЛ ТТЛ ТТЛ ТТЛ

D08-5 D16-14

D28-14

D28-14 D28-14 D28-14

> И2 Л

Основными параметрами АЦП являются разрешающая способ­ность, нелинейность, температурная погрешность, время преобразо­вания, частота преобразования, напряжения источников питания.

Разрешающая способность АЦП характеризует наименьшее раз­личимое значение приращения входной величины. Быстродействие АЦП характеризуется временем преобразования, временем от нача­ла преобразования (подачи входного сигнала) до появления выход­ного кода или числом преобразований в единицу времени.

В табл. 2.4 представлены электрические параметры монолит­ных АЦП.

2.4. АНАЛОГОВЫЕ КЛЮЧИ И КОММУТАТОРЫ

Аналоговые ключи и коммутаторы предназначены для коммута­ции аналогового сигнала от одного или нескольких источников на нагрузку. Они применяются в качестве прерывателей для операци­онных усилителей типа МДМ, в устройствах выборки и хранения аналоговых сигналов, для последовательной коммутации аналоговых сигналов многих источников на общую нагрузку в телеметрических системах, в цифро-аналоговых и аналого-цифровых преобразова­телях.

2.4.1. АНАЛОГОВЫЕ КЛЮЧИ

Ключи в зависимости от типа переключения классифицируются как работающие на одно либо на два направления. Ключи обоих классов могут содержать в одном корпусе от одного до нескольких каналов. Выпускаемые в настоящее время за рубежом аналоговые ключи изготавливаются с использованием полевых транзисторов (КМОП, р-МОП, nJFET и др.) либо по совмещенной технологии с использованием как биполярных, так и полевых транзисторов (BIFET).

Основные требования, предъявляемые к аналоговым ключам: малое сопротивление канала в открытом состоянии, хорошая галь­ваническая развязка между управляющей и сигнальными цепями, малое время переключения ключа, большой динамический диапазон коммутируемого сигнала.

В табл. 2.5 приведены следующие электрические параметры мо­нолитных аналоговых ключей: Uком — напряжение коммутируемого сигнала; R0 тк — сопротивление открытого канала; tш <л — время вклю­чения; tвыкл — время выключения; Iут .вх — ток утечки входа; Iут.вых — ток утечки выхода; IПот+ — ток потребления от источника положительного напряжения; Iпот- — ток потребления от источни­ка отрицательного напряжения; Un . n — напряжение источника пи­тания.

Здесь ключи, работающие на выключение (включение): SPST — однополюсный на одно направление; 2SPST — двухканальный одно­полюсный на одно направление; 3SPST — трехканальный однопо­люсный на одно направление; 4SPST — четырехканальный однопо­люсный на одно направление; DPST — двухполюсный на одно направление; 2DPST — двухполюсный двухканальный на одно на­правление

Ключи, работающие на переключение: DPDT — двухполюсный на два направления; 2DPDT — двухканальный двухполюсный на два

направления; SPDT — однополюсный на два направления; 2SPDT — двухканальный однополюсный на два направления; 3SPDT — трех­канальный однополюсный на два направления; 4SPDT — четырех­канальный однополюсный на два направления.

2.4.2. АНАЛОГОВЫЕ КОММУТАТОРЫ

Аналоговые коммутаторы предназначены для последовательного подключения аналоговых сигналов от нескольких датчиков к одной нагрузке, например к измерительному усилителю.

Основными характеристиками коммутаторов являются диапазон входных коммутируемых напряжений и число каналов — максималь­ное число коммутируемых независимых входных сигналов. Входные сигналы могут быть как однополярными, так и двухполярными. Не­которые коммутаторы имеют дифференциальные входы для обраба­тываемых сигналов.

Большинство выпускаемых за рубежом аналоговых коммутато­ров имеют возможность коммутировать сигналы в диапазоне ±15 В, а количество каналов, как правило, — от 4 до 16.

Лучшими образцами многоканальных коммутаторов являются ИМС типов HI507A-2 и HI506A-2 фирмы Harris, имеющие парамет­ры; число каналов 16, UKO М l5 В, Rот „<2000 Ом и tвкл =300 нc, а также быстродействующие многоканальные коммутаторы HI516 (на 16 каналов) и HI518 (на 8 каналов) с временем включения 150 нс.

Среди выпускаемых за рубежом аналоговых схем коммутации все большую роль начинают играть коммутирующие матрицы. Фир­мой RCA выпускаются коммутирующие матрицы 4x4 (CD22100D, Е, F и др.). Они коммутируют напряжения до ±15 В, имеют Rотк < <95 Ом, tВкл <200 нc.

По функциональной сложности коммутирующие матрицы пре­восходят схемы обычных аналоговых коммутаторов, так как кроме обычных ключей на кристалле ИМС находятся устройства управ­ления.

В табл. 2.6 приведены электрические параметры монолитных аналоговых коммутаторов, а буквенные обозначения параметров со­ответствуют приведенным в п. 2.4.1.

2.5. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ ВТОРИЧНЫХ ИСТОЧНИКОВ ПИТАНИЯ

Вторичные источники электропитания (ВИП) обычно составля­ют в радиоэлектронной аппаратуре (РЭА) 40 — 60 % объема, и про* блема их микроминиатюризации имеет важное значение.

Эти устройства работают при больших уровнях мощности по сравнению с другими устройствами цифровой и линейной техники. Характерной особенностью ВИП является то, что они содержат раз­нородные по функциональному назначению узлы.

Решение проблемы микроминиатюризации ВИП привело к раз­витию класса специализированных силовых ИМС. Наибольшее рас< пространение получили стабилизаторы непрерывного действия с фиксированным и регулируемым выходным напряжением, микросхе­мы управления ключевыми стабилизаторами напряжения и преци­зионные источники опорного напряжения.

Таблица 25 Аналоговые ключи

Тип прибора

Тип пе­реключе­ния

Uком, B

RO ТК , Ом

tвкл , мкс

tВЫКЛ , MKC

Iут. вх,

нА

IУТ. ВЫ X ,

нА

IПОТ+ ,

мА

Iпот — , мА

u m. f в

Совместимость с логическими ИС

Технологий

Корпуо

DG171A DG171B DG176A

SPST SPST SPDT

±10 ±10 ±10

40 — 100 40 — 125 75 — 200

0,2 0,2 0,2

0,7 0,7 0,5

2 5 1

2 5 1

10-3 10-3

10-3

4 4

3

ТТЛ, ДТЛ. РТЛ ТТЛ, ДТЛ, РТЛ ТТЛ, ДТЛ, РТЛ

МОП МОП

CN4

DO 175B

SPDT

±10

75 — 250

<,2

0,5

5

5

10-3

3

ТТЛ, ДТЛ, РТЛ

BIFET с дио-

CN4

SI 3002 А

SPDT

±10

100 — 400

1

1,5

1

2

3

3

+10; — 10

ДТЛ, ТТЛ

дами Шоттки BIFET + р-

GN*

SI3<02B АМ1000

SPDT

spst

±16

±15

100 — 460 JO

1 0,1

1,5

5 0.25

10 0.25

3,5

3

-

ДТЛ, ТТЛ

МОР BIFET + Р - МОП

D14-2

АМ1001 АМГ002 DGM411A DGM1HB DG200A BG200B

SPST SPST 2SPST 2SPST 2SPST 2SPST

±15 ±15 ±10 ±10 ±15 ±15

50 100 75 — 200 75 — 250 70 80

0,15 0,2 0,3 0,3 1 1

1 1 0,5 0,5

0,25 1 1 1 2 5

0,25 1 1 1 2 5

3 3 4

4,5 4,5 2 2

+10; — 20 +10; — 20 +15; — 15 +15; — 15

ДТЛ, ТТЛ, Р1Л ДТЛ, ТТЛ, РТЛ ТТЛ, ДТЛ, КМОП ТТЛ. ДТЛ, КМОП

nJ-FET nJ-FET nJ-FET BIFET BIFET КМОП КМОП

Э14-2 D14-2 CN4 CN4

DG300A

2SPST

±15

50

0,3

0,25

1

1

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

КМОП )

CN4

DG301A

SPDT

±15

50

o,a

0,25

1

1

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп J

D14-11

DG302А

2DPST

±15

50

0,3

0,26

1

1 .

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

КМОП

D14-2

DG303A

2SPDT

±15

50

0,3

0,25

0-IC

1

1

0.5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D14-2

DG304A

2SPST

±l5

50

0,25

, 10

1

1

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

КМОП }

С N4

DG305A

SPDT

±15

50

0,25

0,15

1

1

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп J

D14-2

DG306A

2DPST

±15

50

0,25

0,15

1

1

0.5

10-10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D14-2

DG307A

2SPDT

±15

50

0,25

0,15

1

1

0.5

10-3

+10; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D14-11 D14-2

*J>6173A

DPDT

±10

150-450

0,2

0,7

1

2

10-3

3

+10; — 20

ТТЛ, ДТЛ, РТЛ

BIFET

D14-11 F14-4

DG173B

DPDT

±10

150 — 500

0,2

0,8

5

10

10-3

3

+15; -20

ТТЛ, ДТЛ, РТЛ

BIFET

D14-2

DG381A

2SPDT

±15

50

0,3

0,25

1

2

0,5

10-3

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

CN4

AD7512jD** AD7512jN*< AD75I2KD AD7512KN AD7512SD** AD7512TD AD7613jH** AD7513jN** AD7513KH AD7613KN AD7513SH AD7513TH

~DG384A

2SPDT 2SPDT 2SPDT 2SPDT 2SPDT 2SPDT 2SPST 2SPST 2SPST 2SPST 2SPST 2SPST

2DPST

±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15 +15 ±15 ±15 ±15

±15

100

100

100

100

100

100

80

80

80

80

70

70

50

0,7* 0,7* 0,7* 0,7* 0,7* 0,7*

0,3

0,4* 0,4* 0,4* 0,4* 0,4* 0,4*

0,25

5 5 5 5 3 3 5 5 5 5 2 2

1

15 15 15 15

9 9

2

0,5 0,5 0.5 0,5 0,5 0.5 1 1 1 1 1 1

0,5

0,1 0,1

од

0.1 0,1 0,1

1

10-3

+15; -15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; -15 +15; — 15 +15; — 15 +15, — 15 +15; — 15

+15; — 15

ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ. ДТЛ. КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП

ТТЛ, ДТЛ, КМОП

кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп

кмоп

D14-11 D14-2 D14-1 D14-2 D14-1 D14-2 D14-2 ТО- 100 D14-1 ТО- 100 D14-1 ТО- 100 ТО- 100 D16-25

DG387A DG390A MM450 MM550 MM451 MM551 HI18002

HI* 1 800 A-2

2DPST 2DPST DPDT DPDT 4SPST 4SPST 2DPST 2DPST

±15 ±15

±10 ±10 ±10 ±10 ±5 ±10

50

50 60 — 200 60 — 200 60 — 200 60 — 200 200 200

0,3 0,3

0,25* 0,25*

0,25 0,25

1 1

100 100 100 100 20 20

2 2 100 100 100 100 20 20

0.5 0.5

0.5 0.5

10-3

шло — 3

1 1

+15; — 15 +15; — 15 +10; — 20 +10; -20 +10; — 20 +10; — 20 +5; — 5; +5 +10; — 10; +5

ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ

кмоп кмоп

р-МОП p-МОП р-МОП р-МОП

кмоп кмоп

D-16-2

D14-2 D16-25 ТО- 100 ТО- 100 ТО- 100 ТО-100

D16-22

г

HI 1800-5

2DPST

±5

250

0,25*

60

60

0,5

1

+5; — 5; +5

ТТЛ

кмоп

HI1800A-3

2DPST

±10

250

0,25*

60

60

0,5

1

+105-105

ТТЛ

кмоп

D16-22

DGM122A

2DPST

±10

100 — 450

0,3

2

1

3

3

6

-J-O

ДТЛ, ТТЛ ДТЛ, ТТЛ

BIFET

F14-4

DOM 122В

2DPST

±10

125 — 500

0,5

2

5

10

3

6

BIFET

D14-2

HI 5040-2

SPST

±15

75

1,0

0,5

0,8*

-

0,3

0,3

-, ДТЛ, ТТЛ, КМОП, р-МОП

кмоп

D16-22

Ш5040-Б

SPST

±15

75

0,37*

0,28*

0,8*

0,5

0,5

кмоп

D16-22

HI5041-2

2SPST

±15

76

1,0

0,5

0,8*

0,3

0,3

-

ДТЛ, ТТЛ,

кмоп,

р-МОП

кмоп

T0-f6

HI 504 1-5

2SPST

±15

75

0,37*

0,28*

0,8*

0,5

0,5

-

D16-22

H 15043-2

2SPDT

±15

75

1,0

0,5

0,8*

0,3

0,3

ДТЛ, ТТЛ,

кмоп,

р-МОП

КМОП

D16-22

HI5043-5

2SPDT

±15

75

0,37*

0,28*

0,8*

0,5

0,5

D16-22

HI5045-2

2DPST

±15

75

1,0

0,5

0,8*

0,3

0,3

ДТЛ, ТТЛ,

кмоп

кмоп

D16-22

HI 5042-2

SPOT

±15

75

1,0

0,5

0,8*

0,3

0,3

-

ДТЛ, ТТЛ,

кмоп,

р-МОП

кмоп

D16-22

HI 5042-5

SPDT

±15

75

0,37*

0,28*

0,8*

0,5

0,5

кмоп

D16-22 .

HI 5045-5

2DPST

±15

75

0,37*

0,28*

0,8*

,

0,5

0,5

р-МОП, ТТЛ. ДТЛ, КМОП

кмоп

D16-22

HI5046-2

DPDT

±15

75

1,0

0,5

0,8*

0,3

0,3

-

ДТЛ, ТТЛ,

кмоп,

1 р-МОП

кмоп

D16-22

HI 5046-5

DPDT

±15

75

0,37*

0,28*

0,8*

-

0,5

0,6

-

кмоп

D16-22 .

HI5046A-2

DPDT

±15

30

1,0

0,5

0,8*

0,3

0,3

ч ДТЛ, ТТЛ,

кмоп,

р-МОП

кмоп

D16-22

HI5046A-5

DPDT

±15

30

0,37*

0,28*

0,8*

-

0,5

0,5

-

кмоп

D16-22 ,

HI5047-2

SPST

±15

76

1,0

0,5

0,8*

j

6,3

0.3

ДТЛ, ТТЛ,

кмоп,

р-МОП

кмоп

D16-22

HI 5047-5

SPST

±15

75

0,37*

0,28*

0,8*

-

0,5

0,5

>

кмоп

D16-22 . ,

HJ5047A-2

SPST

±15

30

1,0

0,5

0,8*

>

0,3

0,3

-*

дтл, ттл, кмоп,

р-МОП

кмоп

D16-22

H15047A-5

SPST

±15

30

0,37*

0,28*

0,8*

-

6,5

0,5

-

кмоп

016,22

HI 5048-2

2SPST

±15

30

1,0

0,5

0,8*

-

0,3

0,3

-

ДТЛ, ТТЛ,

кмоп,

р-МОП

кмоп

D16-22

H 15048-5

2SPST

±15

30

0,37*

0,28*

0,8*

0,5

0,6

кмоп

D16-22

H 15049-2

2DPST

±15

30

1,0

0,5

0,8*

0,3

0,3

-

дтл, ттл, кмоп,

р-МОП

кмоп

D16-22

HI5049-5

2DPST

±15

30

0,37*

0,28*

0,8*

0,5

0,5

кмоп

D16-22 ,

HI 5050-2

SPOT

±15

30

1,0

0,5

0,8*

-

0,3

0,3

-

ДТЛ. ТТЛ,

кмоп,

р-МОП

кмоп

ТО-86

H 15050-5

SPDT

±15

30

0,37*

0,28*

0,8*

0,5

0,5

кмоп

D16-22

HI5051-2

2SPDT

±15

30

1,0

0,5

0,8*

-

0,3

0,3

ДТЛ, ТТЛ,

1 кмоп,

j р-МОП

кмоп

ТО-86

HI5051-5

2SPDT

±15

30

0,37*

0,28*

0,8*

-

0,5

0,5

кмоп

D16-22

Ш5140М IH5140C

SPST SPST

±10 ±10

50 75

0,15 0,15

0,125 0,125

0,1 0,5

0,1 0,5

0,001 0,01

0,001 0,01

+15; -15; +5

} ТТЛ, КМОП

D16-33 D16-33

IH5141M

2SPST

±10

50

0,15

0,125

0,1

0,1

0,001

0,001

+15; -15;

} ТТЛ, КМОП

D16-33

IH5141C

2SPST

±10

75

0,15

0,125

0,5

0,5

0,01

0,01

+5

D16-2

IH5142M 1H5142C

SPDT SPDT

±10 ±10

50 75

0,2 0,2

0,125 0,125

0,1 0,5

0,1 0,5

0,001 0,01

0,001 0,01

1 +15; — 15; 1 +5

} ТТЛ, КМОП

-

F14-19 D16-2

Продолжение табл. 5,5

* Типовые значения параметров. ** Для Согласования с ТТЛ требуется внешний резистор.

Тип прибора

Тип пе­реключе­ния

Uком, В

Rотк, Ом

tвкл , мкс

tвыкл ,

МКС

IУут. в x , нА

IУТ. вых , нА

Iпот +,

мА

Iпот, мА

Uип, В

Совместимость с логическими ИС

Технология

Корпус

IH5143M

2SPDT

±10

50

0,2

0.125

0,1

0.1

,

0,001 0,001

0,001 0,01

+15; — 15; +5

ТТЛ, КМОП

D16-33

IH5143C

2SPDT

±10

75

0,2

0,125

0,5

0,5

j

D16-2

IH5144G

DPST

±10

75

0,2

0,125

0,5

0.5

0,01

0,01

0,001

0,01

+15; — 15; +5

ТТЛ, КМОП

D16-33

IH5144M

DPST

±10

50

0,2

0,125

0,5

0,5

0,01

D16-33

IH5145M

2DPST

±10

50

0,2

0,125

0,1

o.i

0,001

0,001

+15; -15;

+5

ТТЛ, КМОП

F14-19

IH5145C

2DPST

±10

75

0,2

0,125

0,5

0,5

0,01

0,0l

D16-2

DG170A

3SPDT

±10

200

0,3

0,4

1

2

2 10-3

8

ТТЛ,: ДТЛ, КМОП

BIFET с дио­дами Шоттки

D16-25

DG170B

3SPDT

±10

250

0,3

0.4

5

10

2,4Х Х10-3

ю

ттл,; дтл, кмоп

То же

D16-25

DG172A

4SPST

±10

150 — 450

0.3

0,75

1

4

3

5,1

+10; -20

ТТЛ, ДТЛ, РТЛ

BIFET

F14-4

DG172B

4SPST

±10

150 — 500

0,5

1

5

10

5,1

+10; -г-20

ТТЛ, ДТЛ, РТЛ

BIFET

D14-2

DG172C

4SPST

±10

200 — 600

0,08*

0,5*

10

10

5,1

+10; — 20

ТТЛ, ДТЛ, РТЛ

BIFET

D14-11

DG201A

4SPST

±15

175

1

0.5

1

1

4-

4

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-25

DG201B

4SPST

±15

200

1

0.5

5

5

j

ОС

4

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-25

AD7510JD**

4SPST

±16

100

1<

1*

5

!

Ос

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

DJ6-23

AD7510JN**

4SPST

±15

100

1*

1*

5

,<

Ос

0,1 01

+ 15; — 15

ТТЛ, .ДТЛ, КМОП

кмоп

D16-2

AD7510KD

4SPST

±15

100

1*

1*

5

1

,<

Ос

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-23

AD7510KN

4SPST

±15

100

1*

1*

3

,<

ОС

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-2

AD7510SD

4SPST

±15

100

1*

1*

3

0,5

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-23

AD7511JD**

4SPST

±15

100

1,2*

0,8

5

0,5

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-23

AD76UJN**

4SPST

±15

100

1,2*

0,8

5

0,5

0,5

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

D16-2

AD7511KD

4SPST

±15

100

1,2*

0,8

5

0,5

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

DI6-23

AD7S-HKN

4SPST

±15

100

1.2*

0.8

5

0,5

0,1

+15; — 15

ТТЛ, ДТЛ, КМОП

кмоп

В16-2

AD7511SD

4SPST

±15

. 100

1,2*

0,8

3

0,5

0,1

+15; — 16

<Ггл, дтл, кмоп

кмоп

DI6-23

AD7516JN

4SPST

±15

400

0,02*

0,02*

125

5-10-3

5 10~3

+15; -15

КМОП

кмоп

В14-1

AD7516SD

4SPST

±15

400

0,02*

0,02*

125

5- 10-3

5- 10-3

+15; — 16

КМОП

кмоп

D14-2

AD7519JN

4SPST

±7,5

100

0.02*

0.03*

1

+8; -10

КМОП

кмоп

D14-1

CD40t8AD

4SPST

±7,5

400

0,02*

0,1

0,1

— 5; +15

кмоп

кмоп

М0001

CD4016AF

4SPST

±7,5

400

0,02*

0,1

0,1

— Б; +15

кмоп

кмоп

M0001

CD4016AE

4SPST

±7.5

400

0,02*

* —

0,1

0,1

— 5; +15

кмоп

кмоп

M0001

GD4016AK

4SPST

±7,5

400

0,02*

0,1

0,1

1

— 5; +15

кмоп

кмоп

CD4066AD

4SPST

±7.5

280

0,02*

— и

100

100

— 5; +15

кмоп

кмоп

M0001

CD4066AE

4SPST

±7,5

280

0,02*

100

100

~~

— 5; +15

кмоп

кмоп

M0001

CD4066AK

4SPST

±7,5

280

0,02*

.

100

100

~~

— б; +15

КМОП

кмоп

CD4066AH

4SPST

+7,5

280

0.02*

100

100

— 5; +15

кмоп

кмоп

Бес-кор-пусная

Таблица 2.6.

Тип прибора

Организа­ция (чис­ло кана­лов)

UКОМ , В

R , Ом

tВКЛ , МКС

tвыкл, мкс

Iут. вх, нА

Iут. вых, нА

1 1

Iпот+, мА

Iпот —,

мА

UИ.П, В

Совместимость с логическими ИС

Технология

Корпус

ММ454 **

4

±10

200 — 600

100

100

+ 10; — 30

— —

р-МОП

F14-15

ММ554 **

4

+.10

200 — 600

100

100

-J-10; — 30

р-МОП

F14-15

37002FM

4

±5

400

1*

1,5

2

+8 ; — 35

ТТЛ, ДТЛ

р-МОГТ

Аналоговые коммутаторы

37002FC 37003FM 37003FC AD7502JD***

4

4

4

±5 ±5 ±5

600 400 600 300

1* 1* 1* 0,8*

Ё

1,5

1,5 1,5 2

10 2 10 5

0,5

0,1

+8; -35 +8; — 21 +8; — 21

ТТЛ, ДТЛ ТТЛ, ДТЛ ТТЛ, ДТЛ ТТЛ, ДТЛ,

р-МОП р-МОП р-МОП

кмоп

D16-49

AD7502JN***

4

300

0,8*

2

5

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

D16-2

AD7502KD

4

300

0,8*

2

5

I

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

D 16-49

AD7502KN

4

300

0,8*

2

5

j

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

D16-2

AD7502SD

4

300

0,8*

0,5

3

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

D16-49

MPC4D 370 1FM 370 1FC AM2009*4 AM2009C*4 MM4504** MM5504** CD4053AD CD4053AE CD4053AK CD4052AD CD4052AE CD4052AK

4

6 6 6 6 6 6 2X3 2X3 2X3 4X2 4X2 4X2

±15

±5 ±5 ±10 ±10 ±10 ±10 ±5 ±5 ±5 ±5 ±5 ±5

375 500 250 250 250 250 120* 120* 120* 120* 120* 120*

0,5

0,3

1 1 1 0,1 0,1

0,1

0,1 0,02 0,02 0,02 0,04 0,04 0,04

0,2 2 5 0,5 0,5 0,5 0,5 0,02 0,02 0,02 0,04 0,04 0,04

i

+ 15; — 15

+5; — 10 +5; — 10 --5; — 10 — 5; — 10

+5; — 10 +5; -10

кмоп

ТТЛ, КМОП ТТЛ ТТЛ

кмоп кмоп кмоп кмоп кмоп кмоп

кмоп

р-МОП р-МОП р-МОП р-МОП р-МОП р-МОП

кмоп кмоп кмоп кмоп кмоп кмоп

D16-5

F14-15 D14-23 D 14-23 F14-15 М0001 М0001

М0001 М0001

DG511A***

4X2

±10

175 — 600

1,2

0,4*

1

4

ч

р-МОП + + биполяр­ная входная логика

DG511B***

4X2

±10

200 — 700

1,4

0,4*

5

10

5

5

+ 10; — 20

ТТЛ |

DG509A***

4X2

±15

400

1,5

1

1

10

8

5 8

+ 10; — 20 + 15; — 15

ТТЛ ТТЛ, РТЛ,

кмоп

F16-10

DG509B***

4X2

±15

450

5

20

8

8

+ 15; — 15

ДТЛ, КМОП ТТЛ, РТЛ,

кмоп

D18-7

DG501A*** DG501B*** DG501C*** DG503A*** DG503B*** SI 3705*** AD7501JD***

8 8 8 8 8 8 8

±5 ±5 ±5 ±10 ±10 ±5

150 — 600 150 — 800 150 — 800 150 — 800 150 — 800 150 — 400 300

1,2* 1,2* 1,2* 1,2* 1,2* 1,2* 0,8*

0,8* 0.8* 0,8* 0,8* 0,8* 0,8*

1 3 3 2 3 1 2

8 10 10 8 10 8 10

8 8 8 8 8

0,5

6 6 6 6 6

0,1

+5; -20 +5; — 20 +5; — 20 + 10; — 20 + 10; — 20

кмоп

ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ, ДТЛ,

р-МОП р-МОП р-МОП р-МОП р-МОП р-МОП

кмоп

D16-25 D16-25 D16-22 D 16-25 D 16-25 D16-7 D16-49

AD501JN***

8

300

0,8*

2

10

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

D16-2

AD7501KD

8

300

0,8*

2

10

0,5

0,1

кмоп

ТТЛ, ДТЛ,

кмоп

кмоп

D16-49

Продолжение табл. 2.6

Тип прибора

Организа­ция (чис­ло кана­лов)

Uком, В

Rотй , Ом

tвкл . мкс

tвыкл ,

МКС

Iут. вx нА

Iут. выт, нА

AD7501KN

8

300

0,8*

2

10

AD7501SD

8

300

0,8*

0,5

5

AD7503JD***

8

300

0,8*

2

10

AD7503JN***

<

300

0,8*

2

10

AD7503KD

8

300

0,8*

2

10

AD7503KN

8

300

0,8*

2

10

AD7502SD

8

300

0,8*

0,5

5

CD4051AD

8

±5

120*

0,08

0,08

CD4051AE

8

±5

120*

0,08

0,08

СШ051АК

8

±5

120*

0,08

0,08

MPC8D

8

±15

0,5

0,3

1

0,2

MPC8S

8

±15

0,5

0,3

1

0,2

37052

8

±5

400

1

1000

10

37053

8

±5

350

1

1000

10

АМ3705

8

±5

400

0,3

0,6*

3

10

АМ3705С

8

±5

400

0,3

0,6*

3

10

37082

8

±5

400

0,45

10

37083

8

±5

350

0,45

10

MUX88AQ

8

260

1,3

0,1

1,0

MUX88BQ

8

370

2,1

0,1

1,0

MUX88EQ

8

260

1,3

0,1

1,0

MUX88FQ

8

370

2,1

0,1

1,0

AD7507JD***

8

450

0,7*

5

10

AD7507JN***

8

450

0,7*

5

10

AD7507KD

8

450

0,7*

5

10

AD7507KN

8

450

0,7*

5

10

AD7507SD

8

400

0,7*

1

5

AD7507TD

8

400

0,7*

1

5

Продолжение табл. 2.6

IП OT+ ,

мА

Iпот—, мА

Uи.д. В

Совместимость о логическими ИС

Технология

Кориуc

0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D16-2

0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D 16-49

0,5

0,1

-~~

ТТЛ, ДТЛ,

кмоп

кмоп

D 16-49

0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D16-2

0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D 16-49

0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D16-2

>0,5

0,1

ТТЛ, ДТЛ,

кмоп

кмоп

D16-49

+5; — 10

кмоп

кмоп

М0001

...

+5; -10

кмоп

кмоп

М0001

— —

+5; -10

кмоп

кмоп

— —

+ 15; — 15 +15; — 15 +6±1; — 22±2

ТТЛ, КМОП ТТЛ, КМОП ТТЛ, ДТЛ

кмоп кмоп

p-МОП

D28-1 D16-5

+6±1; — 22±2

ТТЛ, ДТЛ

р-МОП

2

2

+5; — 15 +5; — 15

ТТЛ, ДТЛ ТТЛ ДТЛ

p-моп

р-МОП

F16-1 D16-35

+5,5±

ТТЛ*

Р-МОП

±0,5;

— 19±1

+5,5±

ТТЛ

р-МОП

±0,5;

— 19±1

12

3,8

+ 15; — 15

ТТЛ, КМОП

BIFET

8

3

+15; — 15

ТТЛ, КМОП

BIFET

12

3,8

+15; — 15

ТТЛ, КМОП

BIFET

D16-13

8

3

+ 15; -15

ТТЛ, КМОП

BIFET

D16-13

1

1

ТТЛ, ДТЛ,

кмоп

D28-18

кмоп

1

1

ТТЛ, ДТЛ,

кмоп

D28-19

кмоп

1

1

ТТЛ, ДТЛ,

кмоп

D28-18

кмоп

1

1

ТТЛ, ДТЛ,

кмоп

D28-19

кмоп

1

1

ТТЛ, ДТЛ,

кмоп

D28-18

кмоп

1

1

ТТЛ, ДТЛ,

кмоп

D28-18

кмоп

Тип прибора

Организа­ция (чис­ло кана­лов)

Uком, В

Rотк, Ом

tвкл , мкс

tВЫКЛ , МКС

Iут. вх,

нА

Iут. вых, нА

Iпот+,

мА

Iпот— ,

мА

<Vn- в

Совместимость с логическими ИС

Технология

.Корпус

DG507A

8

±15

400

1,5

1

1

5

5,2

5,2

+ 15; — 15

ТТЛ. ДТЛ,

кмоп

кмоп

D28-2

DG507B

8

±15

450

1,5

1

5

10

10

10

+15; — 15

ТТЛ, ДТЛ,

кмоп

кмоп

D28-2

DG508A

8

±15

400

1,5

1

1

10

8

8

+15; — 15

ТТЛ, РТЛ,

кмоп

кмоп

F16-10 .

DG508B

8

±15

450

1,5

1

5

20

8

8

+15; -15

ТТЛ, РТЛ,

кмоп

кмоп

D16-7

CD4097BD

8X2

±15

200*

0,4*

3,2

3,2

-5; +15

ТТЛ, ДТЛ,

кмоп

кмоп

М0015

I.H5070

8X2

±15

400

1,5

1

+ 15; -15

ТТЛ, ДТЛ,

кмоп

кмоп

D28-8

AD7506SD

16

400

0,7*

1

10

I

1

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-18.

AD7506TD

16

400

0,7*

1

10

!

1

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-18

AD7506JD

16

400

0,7*

5

20

1

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-18

AD7506JN

16

450

0,7*

5

20

1

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-19

AD7506KD

16

450

0,7*

5

20

1

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-18>

AD7506KN

16

450

0,7*

5

20

|

Г

1

ТТЛ, ДТЛ,

кмоп

кмоп

D28-19.

US- 1000 DG506A

16 16

±10 ±15

1200 400

2 1,5

1

0,25 1

10

[ I 1

б!

5,2

+5; -15 +15; — 15

ТТЛ ТТЛ, ДТЛ,

КМОП

BIFET

кмоп

F28-1 D28-2 . .

DG506B

16

±15

450

1,5

1

5

20

j

10

10

+ 15; — 15

ТТЛ, ДТЛ,

кмоп

кмоп

D28-2

CD4067BD Ш5060

16 16

±15

±15

200* 400

0,4* 1,5

1

3,2

3,2

i

-5; +15 + 15; — 15

кмоп

ДТЛ, ТТЛ,

кмоп

кмоп кмоп

М0015А D28-8

MPCI6S MVD409

16 4

±15 ±15

250

0,5 0,35

0,3 0,25

1

0,2 0,02

+ 15; — 15 +15;

ТТЛ, КМОП ДТЛ, ТТЛ, КМОП

кмоп кмоп

D28-1 D16-41

MV808

8

±15

250

0,35

0,25

0,02

i i

-15; +5

ДТЛ, ТТЛ,

КМОП

кмоп

D16-41

MVD807

8

±15

270

0,3

0,3

0,03

j i

+ 15; — 15

ДТЛ, ТТЛ,

КМОП

кмоп

D28-10 .

MV1606

16

±15

270

0,3

0,3

0,03

!

+ 15; — 15

ДТЛ, ТТЛ,

КМОП

кмоп

D28-10 =

HI1818A-2 HJ1818A-5 НЛ828-А-2 НИ828А-5 HI 1840

8 8 8 8 16

±15 ±15 ±15 ±15 5; ±15

400 400 400 400 1000

0,35 0,35* 0,35* 0,35* 1

1

50 50 50 50 0,03*

250 250 125 125 1*

j 1

0,5 1 0,5 1 0,5

1 2 1 2 0,5

+15; — 15; +5

ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ ТТЛ,

кмоп кмоп кмоп кмоп кмоп кмоп

D16-22 D 16-22 D16-22 D16-22

D28-1:

D28-1

HI506A-2

16

±15

1500

0,3

0,3

0,03*

500

1

2

1

v ) I v

+15; — 15

кмоп

HI506A-5 Ш507А-Й HI507A-5 HI508A-2

HI508A-5 Н1509А-2 HI509A-5 HI516

HI518

IH6108 IH6116

16 16 16 8

8 8 8 16 (2X8)

8

16

±15 ±15 ±15 ±15

±15 ±15 ±15 ±15

±15

±15 ±15

1800 1500 1800 1500

1800 1500 1800 750

750

300 600

0,3* 0,3*

о;з*

0,3*

0,3* 0,3* 0,3* 0, 15

0,15

1,5 1,5

0,3* 0,3* 0,3* 0,3*

0,3* 0,3* 0,3* 0,125

0,125

1

1

0,03* 0,03* 0,03* 0,03*

0,03* 0,03* 0,03* 50

50

0,05 0,1

500 250 250

1*

1* 1* 1* 100

50

0,1

0,2

5 2 5 2

5 2 5 30

15

0,2 0,2

2 1 2 1

2 1 1

30

15

0,1 0,1

+ 15; — 15 +15; — 15 + 15; -15 + 15; — 15

+15; -15 +15; — 15 +15; — 15 +15; — 15

+15; — 15

+16; — 16 + 16; -16

ДТЛ, ТТЛ

кмоп

ДТЛ, ТТЛ,

кмоп кмоп

ТТЛ, КМОП ТТЛ, КМОП

ТТЛ, КМОП ТТЛ, КМОП

кмоп кмоп кмоп

кмоп кмоп кмоп

кмоп кмоп

D28-1 D28-1 D28-1 Ш6г5

Ш6-5 D16-5 D16-5 028*7

D18-26

D16-59 D28-S

* Типовые значения параметров. Коммутатор с дешифратором.

*** Для согласования с ТТЛ-схемами требуется внешний резистор.

* Без схем управления.

В настоящее время за рубежом выпускается более 1600 типов интегральных стабилизаторов напряжения, что является явно избы­точным, так как многие из них, выпускаемые различными фирмами, имеют близкие значения параметров.

2.5.1. ИНТЕГРАЛЬНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Стабилизаторы напряжения (СН) наиболее многочисленны в классе интегральных схем для ВИП. Они, как правило, объединяют несколько функций: основную — стабилизации напряжения и вспо­могательные — фильтрации помех и защиты от различных видов пе­регрузок. Почти все существующие за рубежом интегральные СН — последовательные компенсационные стабилизаторы напряжения непрерывного действия. Схемы стабилизаторов напряжения в инте­гральном исполнении включают три основных функциональных эле­мента: источник опорного напряжения (ИОН), последовательный регулирующий элемент (РЭ) и схему сравнения и усиления посто­янного тока (УПТ). Кроме того, в состав интегральных микросхем обычно вводятся узлы защиты от тепловых и электрических пере­грузок.

Выходное напряжение СН (или часть выходного напряжения) сравнивается с опорным. Разность напряжений усиливается УПТ и подается на регулирующий элемент (мощный проходной транзис­тор), сопротивление которого меняется так, чтобы напряжение на выходе СН поддерживалось неизменным. К наиболее важным экс­плуатационным параметрам стабилизаторов относятся:

Uвых.ном — номинальное выходное напряжение; Iн mаx — максимально допустимый ток нагрузки;

Uвх.лгая — максимально допустимое входное напряжение;

Ррас.тал: — максимально допустимая мощность рассеивания.

Стабилизаторы напряжения с фиксированным значением выход­ного напряжения предназначены для поддержания одной определен­ной величины £Лшх.ном на постоянном уровне при воздействии раз­личных дестабилизирующих факторов. Они отличаются схемотехни­ческой и функциональной сложностью, не требуют использования внешних компонентов и имеют корпуса с небольшим числом выво­дов (3 — 4). Появление таких СН коренным образом изменило кон­струкцию источников питания во многих областях применения и дало возможность располагать их непосредственно на схемных платах.

В табл. 2.7 представлены основные типы монолитных СН с фик­сированным значением ивых ,мм . Большинство ИМС этой группы является стандартными приборами и изготовляется многими фирмами. Как правило, каждый тип представляет собой целую серию приборов с различными значениями выходных напря­жений и максимальных токов нагрузки. Последние две цифры в ти­пе приборов, включенных в таблицу, обозначенные <ОО> и <XX>, соответствуют значениям UВЫ х.ном. Одними из первых 3-выводн.ых интегральных СН на фиксированное значение UВ ых.ном = 5 В были приборы типа LM 309 фирмы National Semiconductor. В составе схемы LM109 содержатся устройства защиты от перегрузки.

Впоследствии фирма Fairchild разработала серию приборов цА7800 и цА78НУОО, которые при той же нагрузочной способности обеспечивают несколько значений выходных напряжений.

До последнего времени максимальный ток нагрузки для ИМС СН с фиксированным UВЫ х.ном в монолитном исполнении составлял 3 А (тип LM123). В 1978, 1979 гг. появились сообщения о создании фирмой Lambda Electronics ряда более мощных ИМС, способных рассеивать мощность до 50 Вт при IП mах = 5 А с рядом выходных напряжений 5; 6; 8; 10; 15 В.

Таблица 2,7. Стабилизаторы напряжения с фиксированным выходным напряжением

Тип прибора

U ВЫХ. НОМ , В

Uвх. так,В

Iнтах> м А

Тип корпуса

}lA78LOO

2,5; 6; 12; 15

30; 35

100

ТО-39

цС781 — 00

2,5; 6; 12; 15

30; 35

100

ТО-39, ТО-92

[AA79LOO

— 2 5; — 6; — 12;

— 30;

100

ТО-39, ТО-92

-15

— 35

ТВА 625А

5

20

100

ТО-39

ТВА435

8,5

20

100

ТО-39

ТВА625В

12

27

100

ТО-39

ТВА625С

15

27

100

ТО-39

LM78LXX

5; 8; 12; 15; 18;

30

100

ТО-5

24

LM340LXX

5; 6; 8; 10; 12;

35

100

ТО-92, ТО-39,

15; 18; 24

CN40

LM342

5; 6; 8; 10; 12;

35

250

ТО-202, МР-577

15; 19; 24

LH0075

5; 6; 8; 10; 12;

32

200

ТО-8

15; 18

LH0076

— 3; — 5; — 6; — 8;

— 30

200

ТО-8

— 9} — 12; — 15;

— 18

SL7800

5; 6; 8; 12; 15;

30; 45

250

ТО-39

18; 20; 24; 30

ESM700

10

16,5

250

ТО- 126

L192

5; 12; 15; 24

40

250, 500

ТО-202

ESM1410

10

27

450

ТО- 126

TDA1415

15

27

450

F-078

TDA1412

12

27

500

ТО- 126

L131

15

27

500

ТО- 126

LM341

5; 6; 8; 12; 15;

35

500

ТО-220

18; 24

М-А78МОО }

5; 6; 8; 12

35; 40

500

ТО-220, ТО-39

SL78MOO }

15; 18; 20; 24

МС78МОО j

ЦА78СОО

8; 10; 12; 15; 17;

500

ТО-3

18; 20; 22; 24

цА79МОО )

— 5; -6; -8;

— 35

500

ТО-220

МС79МОО [

-12; -15; -18;

— 40

ТО-39

]

— 20; — 24

ESM1406

6

20

550

ТО- 126

IDA 1405

5

20

600

ТО- 126

МС7700

5; 6; 8; 12; 15;

35;

750

ТО-5

18; 20; 24

40

SFC2800L

5;6;8;12;15; 20;24

35; 40

750

ТО-220

L130

12

27

1000

ТО- 126

Продолжение табл. 2.7

Тип прибора

UВЫХ. НОМ ,

a

<

a S

и

Ш 2)

< s

H

a

S

к

Тип корпуса

М А 7800 л МС7800 |

5; 6; 8; 12; 15;

35; 40

1000

ТО-220, ТО-3

SL7800 |

18; 24; 30

TDB7800 J

МА7900 ] МС7900 1

— 5; — 6; — 8; — 12; — 15; — 18; — 24; — 30

— 35; — 40

1000

ТО-220 ТО-3

LM340

5; 6; 8; 12; 15;

35;

1000

ТО-220

18; 24

40

ТО-3

SFC2109 }

SFC2209

5

35

1000

ТО-3

SFC2309 j

LM109

LM209

LM309 м А109 м А209

5

35

1000

ТО-3, ТО-5

м А309 MLM109

MLM209

5

35

1000

ТО-3

MLM309

TDB1200

— 5; — 12; — 15

— 25

1000

L129

5

20

1200

LM120

— 5; — 5,2; — 12;

— 25;

1500

LM220

— 15

-35;

ТО-3, ТО-5

LM320

— 40

ТО-220

LAS 1500

5; 8; 10; 12; 15;

35;

1500

ТО-3

LAS 1800 j

18; 20; 24 ;28

40;

ТО-220

LAS 1600

5; 6; 8; 10; 12;

30; 35

2000

ТО-3

14; 15

TDB0123 1

TDC0123 1 Т DEO! 23 j

5

30

3000

ТО-3

LM123 j

LM223 ч

LM323 j

SG123 1

5

20

3000

ТО-3

SG223 J

LM145 }

LMLH5

— 5; — 5,2

— 20

3000

ТО-3

LM315 J

LAS 1403

5; 6; 8; 10; 12; 15

35; 40

3000

ТО-3

LAS 1900

5; 6; 8; 10; 12; 15

30

5000

ТО-3

LAS3905

5

30

8000

ТО-3

Некоторые интегральные СН специально предназначены для получения напряжения отрицательной полярности, например серии м A7900.

Наряду со СН на фиксированное Uвых.ном широкое распростра­нение получили монолитные стабилизаторы с регулируемым выход­ным напряжением. Значения Uвых.ном устанавливаются внешним ре­гулировочным резистором.

В табл. 2.8 представлены основные типы монолитных стабилиза­торов напряжения с регулируемым Uвых.ном .

В 1975 г. был начат промышленный выпуск интегральных схем серии LM117/217/317, которые могут работать при <плавающем по­тенциале> и стабилизировать напряжение до нескольких сот вольт при условии, что разность напряжений между входом и выходом не превышает 40 В. Эти микросхемы рассчитаны на IН max =1,5 А и имеют схему защиты от короткого замыкания.

Для большинства аналоговых схем требуется источник питания с напряжениями обеих полярностей.

Интегральные стабилизаторы с двухполярным выходом пред­ставлены в табл. 2.9. Стабилизаторы напряжения серий LM125, LM126 и LM127 имеют внутреннюю схему защиты от тепловой пе­регрузки, а регулировка уровня ограничения тока может осуществ­ляться извне. Нестабильность выходного напряжения (Ки) и не­стабильность по току ( Ki) составляют в среднем 0,06 %.

В ИМС типа МС1468 фиксированные значения выходных на­пряжений ±15 В при разбалансе менее 1 % задаются внутренней схемой, но их можно регулировать с помощью внешних элементов в интервале от ±8 до ±20 В.

Возможность внешней регулировки в интервале от ±8 до ±23 В предусмотрена и в ИМС типа SG1501. В регулируемом стабилизаторе SG1502 с двумя выходными напряжениями обеспе­чена возможность независимой регулировки положительного и от­рицательного выходных напряжений в пределах от ±10 до ±28 В. Значения Ки и Ki стабилизатора SG1502 в среднем не превышают ОД %.

2.5.2. ИНТЕГРАЛЬНЫЕ ПРЕЦИЗИОННЫЕ ИСТОЧНИКИ ОПОРНОГО НАПРЯЖЕНИЯ

Интегральные прецизионные источники напряжения обеспечи­вают установленное выходное напряжение с погрешностью не более 0,1 мВ при высокой временной и температурной стабильности. Та­кие источники опорного напряжения (ИОН) необходимы для пре­цизионной измерительной аппаратуры, а также для аналого-цифро­вых и цифро-аналоговых преобразователей. Основные типы микро­схем источников опорного напряжения представлены в табл. 2.10.

Нестабильность эталонного напряжения, обусловленную воздей­ствием окружающей температуры, можно значительно уменьшить, используя термостатирование. Например, монолитная ИМС типа LM199 содержит схему терморегулирования, которая поддерживает температуру кристалла LM199 постоянной с точностью ±2°С и обеспечивает ТКН< 1,0-10-6 1/°С.

Другой принцип стабилизации, основанный на использований-генераторов стабильных токов, применяется при более низких вход­ных напряжениях. На основе этого принципа действия выпускается серия монолитных источников опорного напряжения AD580, AD581U, AD581I. Например ИМС типа AD581U обеспечивает выходное на­пряжение 10 В с погрешностью ±5 мВ при температурном коэффи­циенте меньше 5-10~6 1/°С.

Таблица 2.8. Стабилизаторы напряжения с регулируемым выходным напряжением

Тип прибора

U ВЫХ. НОМ , в

Uвх max, в

I н max, мА

Тип корпуса

SFC2100 }

SFC2200 }

2 — 30

40

25

ТО-99

SFC2300 J

SFC2376

5 — 37

40

25

ТО-99

RCA3085

1,8 — 26

30

100

ТО-5

SFC2723

LM723

SN72723

LAS723 L123

2 — 37

40

150

ТО-66, DIP ТО-5

TDB0723

TL1723C

TL3723C

RM723 J

L143 L146G

2 — 77

80

150

DIP, ТО-100

RC4194

±0,05 — ±32

±35

150, 250

ТО-66

м A78MG

5 — 30

40

500

м А79МС

— 2,2 - ±30

— 40

500

м A78G

5 — 30

40

1000

HA79G

-2,2 ------ 30

— 40

1000

LAS15U

4 — 30

35, 40

1500

ТО-3

LAS18U

— 2,6 ------ 30

— 35, — 40

1500

ТО-3

LH117

LH217

LH317 LM117

1,2 — 37

40

1500

ТО-3 ТО-39

LM217

ТО-220

LM317

SGI 17 }

SG127

1,2 — 37

1500

ТО-3

SG327 J

LM137 }

LM237

— 1,2 — — 37

50

1500

ТО-3

LM337 J

LAS16U

4 — 30

2000

ТО-3

L200

2,85 — 38

40

2500

ТО-3

LM150 I

LM250

1,2 — 33

35

3000

ТО-3

LM350 J

LAS14U

2,65 — 30

35, 40

3000

ТО-3

LAS19U

4 — 30

30, 35

5000

ТО-3

Продолжение табл. 2.8

Тип прибора

Uвых. ном, В

U вх max,

max , МА

Тип корпуса

LM138

LM238

1,2 — 33

35

5000

ТО-3

LM338

LM196

1,25 — 15

10000

ТО-3

Таблица 2.9. Стабилизаторы напряжения с двухполярным выходным напряжением

Тип прибора

UВЫХ. НОМ , В

U вх max,В

max, MA

Тип корпуса

МС1468 МС1568

±15

+30

100

ТО-66

LM125

±12; ±15

±30

100

LM225

LM325

LM126

LM226

LM326

LM127

LM227 LM327

+5; — 12

±30

100

RC4195 SGJ502

±15

±30

100

ТО-99

SG2502 SG3502

±(10 — 28)

±35

200

DIP

RM4195 RC4194 ЦА78ТОО SG1501

±15 ±(0,С5 — 32) ± (5 — 18)

+30 ±35

200 200 150

ТО-66, ТО-99 ТО-66

SG3501 SG4501 J

±15

±60

200

DIP, TO-116

RM4194 SE/NE5551

SE/NE5552

±(0,05 — 42) ±5 ±6

±45 ±32 ±32

250 300 300

ТО-66 ТО-99, DIP ТО-99, DIP

SE/NE5553

±12

±32

300

ТО-99

SE/NE5554

±15

±32

300

DIP

SE/NE5555

±5; — 12

±32

300

ТО-99, DIP

Таблица 2.10. Прецизионные источники опорного напряжения

Тип прибора

Температурный коэф­фициент напряжения,

ю-6 1/°c

Выходное напряжение, В

Выходной ток, мА

Входное напряжение, В

Напряжение шумов, мкВ

Тип корпуса

REFOIA

3

10

21

12 — 40

20

ТО-99

REF01C

20

10

21

12 — 30

25

ТО-99

REF02A

3

5

21

7 — 40

10

ТО-99

REF02C

20

5

21

7 — 30

12

ТО-99

МС1403 МС1503 j

10

2,5±0,025

10

4,5 — 40

ТО-99, DIP

AD580

10

2,5±0,025

10

4,5 — 40

60

ТО-52

AD581U

5

10+0,005

10

12 — 40

50

ТО-5

AD581I

30

10±0,03

10

12 — 40

50

ТО-5

LM199

0,3

6,95±0,15

0,5 — 10

9 — 40

20

ТО-46

LM299

0,3

6,95±0,15

0,5 — 10

9 — 40

20

ТО-46

LM399

0,3

6,95±0,35

0,5 — 10

9 — 40

20

LM3999

2,0

6,95±0,35

0,5 — 10

9 — 36

20

ТО-92

LM136-5

24

5±0,05

250

ZN423T

10

1,26+0,06

1;5 — 12

1,5

ТО- 18

ZN458AB

30

2,45±0,04

2 — 120

— —

10

ТО-18

МР5010

25

1,225±0,02

~

3 — 5

~

2.5.3. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ УПРАВЛЕНИЯ ИМПУЛЬСНЫМИ (КЛЮЧЕВЫМИ) СТАБИЛИЗАТОРАМИ НАПРЯЖЕНИЯ

Управляющие интегральные микросхемы для ключевых стабили­заторов представляют собой достаточно сложные схемы с высокой степенью интеграции функций и большим числом компонентов (они могут выполнять до 10 — 13 функций и заменять 200 — 300 дискретных компонентов). Одной из первых монолитных управляющих микро­схем для ключевого стабилизатора была ИМС типа TL497A. В этой ЯМС используется принцип стабилизации напряжения путем изменения частоты повторения импульсов с фиксированной дли­тельностью. Все интегральные схемы* выпущенные позднее, исполь­зуют принцип широтно-пмпульсной модуляции для стабилизации напряжения.

Таблица 2.11. Схемы управления ключевыми стабилизаторами

Тип прибора

Выходное напряже­ние, В

Входное напряже­ние, В

Выходной ток, мА

Наличие двухтактно­го выхода

Опорное напряжение, В

Температур­ный коэффи­циент напря­жения , 10—б /°С

Дополнительные функции

Частота пере­ключения, кГц

Тип корпуса

Мягкий запуск

Управле­ние (вклю­чение, вы­ключение)

Ограни­чение тока

мини­мальная

макси­маль­ная

SL442

Нет

12 — 14

Нет

Нет

Есть

DIP

TDA1060

10,5 — 18

40

Нет

3,72+0,3

100

Есть

Есть

Есть

100

DIP

МС3420

40

10 — 30

50

Есть

7,8+0,4

80

Есть

Есть

Нет

5

200

DIP

МС3520

S К 65 60

18

50

Нет

3,72+0,18

Есть

Есть

Есть

5- 10-2

100

АМ6300

40

100

Есть

2,5

Есть

Есть

Есть

— .

SG1526

40

100

Есть

5±0,05

Есть

Есть

Есть

1

300

DIP

SG1524

SG2524

40

100

Есть

5±0,2

40

Нет

Есть

Есть

300

DIP

SG3524

SG1525

40

200

Есть

5 ±0,05

Есть

Есть

Есть

5-10-2

300

ZN1066 ZN1066E

200

Есть

2,52±0,12

50

Есть

Нет

Есть

5 -10-3

500

DIP

TL494

41

7 — 40

250

Есть

5±0,25

Есть

Есть

Есть

DIP

МС3421 МС3521

40

40

250

Есть

5

Есть

Есть

Есть

1

300

DIP

TL497A

TL497M TL497I

30

15

500

Нет

1,22±0,1

Есть

Есть

Есть

DIP

TL497C

TL495

1,5 — 9

500

1,2

Есть

Есть

Есть

DIP

цА540РС (DС)

1,3 — 40

2,5 — 40

1500

Нет

1,245±0,065

100

DIP

DM1605 SMI 605

3 — 30

35

5000

2,5

150

TO-3

Приборы типа SG3524 могут применяться как в двухтактных, так и в несимметричных схемах, в стабилизаторах напряжения любой полярности, в преобразователях напряжения постоянного тока с трансформаторной связью. Интегральная микросхема содержит ИОН, генератор, широтно-импульсный модулятор, триггер — генера­тор управляющих импульсов, два ключевых каскада, схемы ограни­чения тока и запирания стабилизатора напряжения. Микросхема может работать с частотой переключения 100 кГц и обеспечивает нестабильность по току в среднем 0,2 %. Для построения источников питания двухтактного, мостового и последовательного типа с широтно-импульсной модуляцией выпус­кается управляющая схема типа МС3420. На кристалле этой ИМС имеется ИОН, компаратор напряжения, двухтактный генератор на 100 кГц, широтно-импульсный модулятор и схема защиты. Прибор типа SL442 предназначен для ключевых стабилизато­ров напряжения параллельного и последовательного типов. На кристалле ИМС типа TDA1060 кроме источника опорного напряжения с температурной компенсацией размещены генератор пилообразного напряжения, широтно-импульсный модулятор, схема включения и выключения напряжения питания, схема размагничива­ния сердечника, схема регулировки коэффициента заполнения импульсов, вход для внешней синхронизации, схема ограничения тока и защиты от перегрузок. В табл. 2.11 представлены электрические параметры микросхем управления ключевыми стабилизаторами напряжения.

РАЗДЕЛ ТРЕТИЙ

ЦИФРОВЫЕ ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ 3.1. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ ЛОГИЧЕСКИХ

И АРИФМЕТИЧЕСКИХ УСТРОЙСТВ

В настоящее время зарубежными фирмами выпускается широ­кая номенклатура логических и арифметических ИС, насчитываю­щая несколько тысяч типов. Ниже приведены данные на некоторые широко распространенные биполярные интегральные схемы серии SN74 фирмы Texas Instr. — ведущей фирмы США в области полу­проводниковых ИМС. Большинство ТТЛ ИС других фирм функцио­нально и параметрически повторяют ИС серии SN74 фирмы Texas Instr. Далее, в табл. 3.11, будет приведено соответствие между ИМС серии SN74 и схемами, выпускаемыми другими фирмами США, и дан ряд отечественных аналогов. Существует пять модификаций серии: стандартная серия SN54/74, повышенного быстродействия SN54H/74H, маломощная SN54L/74L, быстродействующая SN54S/74S с диодами — Шоттки и маломощная быстродействующая с диодами Шоттки SN54LS/74LS. Типовые ха­рактеристики этих модификаций приведены в табл. 3.1. В табл. 3.2 приведены уровни входных и выходных напряже­fiift и токов ИМС различных серий. Напряжение питания схем +5 В, потребляемая мощность почти не зависит от частоты переключения, диапазон температуры для серии SN54 составляет — 55н- + 125°С и для серии SN74 0-+70°С. Ввиду большого многообразия типов логических схем по функцнональному назначению рассматриваются только широко распростра­ненные интегральные микросхемы: триггеры (табл. 3.3), мульти­вибраторы (табл. 3.4), схемы временной задержки (табл. 3.5), де­шифраторы (табл. 3.6), сдвиговые регистры (табл. 3.7), счетчики (табл. 3.8), сумматоры (табл. 3.9), умножители (табл. 3.10).

В табл. 3.11 приведено соответствие логических микросхем SN74 фирмы Texas Instr. схемам других фирм, а в табл. 3.12 даны отечественные аналоги серии SN74.

Таблица 3.1. Типовые динамические параметры микросхем

серии SN54/74

Серия ИМС

Логические схемы

Триггеры

Время задер­жки распро­странения, НС

Потребляе­мая мощ­ность, мВт/л. э

Работа переключе­ния, пДж

Частота переключе­ния, МГц

SN54LS/74LS

9,5

2

19

0 — 46

SN54L/74L

33

1

33

0 — 3

SN54S/74S

3

19

57

0 — 125

SN54/74

10

10

100

0 — 35

SN54H/74H

6

22

132

0 — 50

Примечание, л. э. — логический элемент.

Таблица 3.2. Типовые статические параметры микросхем

серии SN54/74

Серия ИМС

U0 вых, B

U1 вых. В

U0 вх, В

U1 вх, в

I0 вых- МА

I1 вых, МКА

С мА

; вх< МКА

SN54/74

0,4

2,4

0,8

2,0

16,0

— 400,0

— 1,6

40,0

SN54LS/74LS

0,5

2,5

0,8

2,0

8,0

— 400,0

— 0,4

20,0

SN54S/74S

0,5

2,5/2,7

0,8

2,0

20,0

— 1000,0

— 2,0

50,0

В таблицах используются следующие термины, определения и буквенные обозначения основных электрических параметров: U3 X — входное напряжение низкого уровня;

Uвх — входное напряжение высокого уровня; U0 вых~ выходное напряжение низкого уровня;

U1 Bblx — выходное напряжение высокого уровня;

Iвх — входной ток логического нуля;

Iвх — входной ток логической единицы;

Таблица 3.3. Триггеры

Тип

Макси­мальная рабочая частота, МГц

U1вых , В

Число входов

Kраз

tзд.р.ср ,

НС

P пот, мВт

Помехо­устойчи­вость, В

Число триггеров в кор­пусе

Число выводов корпуса

SN7472J

20

2

<0,8

9

10

40

50

1

1

14

SN7472N

20

2

<0,8

9

20

40

50

1

1

14

SN7473J

20

>2

<0,8

8

40

40

50

1

2

14

SN7473N

20

>2

<0,8

4

10

40

50

1

2

14

SN74LS73AJ (N, W)

30

>2

<0,8

3

20

20

30

2

14

SN7474AJ (N)

25

2

0,7

4

11

40

40

>0,3

2

14

SN7476J fN)

20

>2

<0,8

20

40

100

1

2

16

SN74LS76AN (W)

45

>2

<0,8

5

20

20

30

16

SN74LS78AJ (N, W)

45

>2

<0,8

5

20

20

30

0,3

2

14

SN74104N

1,7

<0,9

10

10

25

120

1

SN74105J (N)

1.7

<0,9

10

10

25

140

1

SN74107J

20

>1,7

<0,9

8

40

40

200

1

2

14

SN74107N

20

>1.7

<0,9

5

10

40

200

1

2

14

SN74LS107AJ (N, W)

45

>1.7

<0,9

5

22

20

30

0,3

2

14

SN74LS109AJ (N)

25

>2

<0,8

5

И

40

40

1

2

16

SN74109J (N)

25

>2

<0,8

5

20

35

75

1

2

16

SN74LS109AW

30

>2

<0,8

5

11

35

30

2

16

SN74110J (N)

20

>2

<0,8

9

20

30

100

1

1

14

SN74111 J (N)

20

>2

<0,8

5

20

30

140

1

2

16

SN74112AJ (N, W)

45

>2

<0,8

5

22

20

30

0,3

2

14

SN74112J (N)

80

>2

<0,8

5

20

5

250

1

2

16

SN74113AJ (N, ,W)

45

£>2

<0,8

5

22

20

30

0,3

2

14

SN74113J (N)

80

>2

<0,8

5

20

5

250

1

2

16

SN74114AJ (N, W)

45

>2

<0,8

5

22

20

30

0,3

2

14

SN74114J (N)

80

>2

<0,8

5

20

5

250

1

2

16

Примечание. Все триггеры J-K-типа за исключением SN74LS74A — D-типа.

Таблица 3.4. Мультивибраторы

Тип

Максимальная рабочая частота, МГц (не менее)

Нагрузоч­ная спо­собность

tзд.р.ср , нс

Рпот . мВт

Помехоустой­чивость, В

Число элементов в корпусе

Число выводов корпуса

по входу

по выхо-ДУ

SN74LS124J(N,W1

30

5

60

30

150

0,4

2

16

SN74LS124J(N)

60

5

60

70

525

0,4

2

16

SN74LS324J(N, W)

20

30

90

1

14

SN74LS325J(N)

11

1

30

150

1

2

16

SN74LS326J(N. W)

11

2

30

250

2

16

SN74LS327J(N. W)

11

1

30

150

1

2

14

Примечание. Частота устанавливается внешними компонентами.

Iвых.max — наибольшее значение выходного тока, при котором обеспечиваются заданные параметры микросхемы;

Uв ыи. max — наибольшее значение выходного напряжения, при котором изменения параметров микросхемы соответствуют задан­ным значениям;

Таблица 3.5. Схемы временной задержки

Тип

U1выx, B

U0 вых, B

Нагрузоч­ная спо­собность

Диапазон длительности импульса

Pпот, мВт

Помехоустой­чивость, В

Число схем в корпусе

Число выводов корпуса

по входу

по выходу

SN74121J(N)

2

0,8

3

10

40 нс — 28 с

200

1

1

14

SN74122J(N)

2,4

0,4

5

10

40 не — оо

140

1

1

14

SN74LS122J(N)

2

0,8

5

10

45 нс — оо

55

0,4

1

14

SN74123J(N)

2,4

0,4

5

10

45 нс — оо

154

1

2

16

SN74LS123J(N)

2

0,8

5

10

45 не — оо

100

0,4

2

16

SN74221J(N)

3,4

0,2

3

10

20 нс — 28 с

400

1,2

2

16

SN74LS221J(N)

3,5

0,25

3

10

20 нс — 70 с

23

1,2

2

16

Рпот — потребляемая мощность — значение мощности, потреб­ляемой микросхемой от источников питания в заданном режиме;

КД — керамический DIP-корпус;

ПД — пластмассовый DIP-корпус;

КП — керамический плоский корпус.

Работа переключения — произведение среднего времени задерж­ки распространения сигнала на потребляемую логическим элементом мощность;

Таблица 3.6. Дешифраторы

Тип

Число линий деши­фрации

f зд-р.ср, нс

Рпот- мВт

Помехоус­тойчивость, В

Iвых.mаx, мA

U вых mаx, В

Число выво­дов корпуса

Преобразуемые коды

входных

выходных

SN7442AJ(N)

4

10

30

140

1

55

>2,4

16

Двоично-десятичный в десятичный

SN74LS42J(N)

4

10

30

35

1

100

>2,5

16

SN7443AJ(N)

4

10

30

140

1

55

>2,4

16

SN7444AJ(N)

4

10

30

140

1

55

>2,4

16

SN7445J(N)

4

10

50

215

1

80

30

16

Двоично-десятичный в семисегментный

SN7446AJ(N)

6

8

100

320

1

40

30

16

SN7447J(N)

7

12

100

265

.1

40

15

16

SN74LS47J(N)

6

8

100

35

1

24

15

16

SN7447AJ(N)

6

8

100

320

1

40

15

16

SN7448J(N)

6

8

100

265

1

6,4

5,5

16

SN74LS48J(N)

6

8

100

125

1

6

5,5

16

SN74LS49J(N)

5

7

100

40

1

8

5,5

14

SN74LS138.KN)

3

8

22

32

42

>2,7

16

Дешифратор демультн плексер

SN74S138J(N)

3

8

8

245

100

>2,7

16

Продолжение табл. 3.6

Тип

Число линий деши­фрации

tзд.р.ср , нс

Pпот, МВТ

Помехоус­тойчивость, В

Iвых max, мА

Uвых тал, В

Число выво­дов корпуса

Преобразуемые коды

входных

выходных

SN74LS139J(N)

2

4

22

34

42

>2,7

16

Дешифратор демульти­плексер

SN74S139J(N)

2

4

7,5

300

100

>2,7

16

SN74141J(N)

4

10

55

60

16

Управляет газоразряд­ными индикаторами

SN74145J(N)

4

10

50

215

80

15

16

Двоично-десятичный в десятичный

SN74154J(N)

4

16

36

170

57

5,5

24

SN74155J(N)

2

4

34

125

0,4

57

>2,4

16

SN74156J(N)

2

4

34

125

40

16

SN74246J(N)

6

8

100

320

0,4

40

30

16

-

SN74247J(N)

6

8

100

265

0,4

40

15

16

Двоично-десятичный в

семисегментный

SN74LS247J(N)

6

8

100

35

0,4

24

15

16

SN74248J(N)

6

8

100

265

0,4

6,4

5,5

16

SN74LS248J(N)

6

8

100

125

0,2

6

5,5

16

SN74249J(N)

6

8

100

265

0,4

10

5,5

16

SN74LS249J(N)

6

8

100

40

0,4

8 '

5,5

16

tзд.р.ср — среднее время задержки распространения сигнала — интервал времени, равный полусумме времен задержки распростра­нения сигнала при включении и выключении логической ИМС;

Kоб — коэффициент объединения по входу — число входов ИМС, по которым реализуется логическая функция;

Kраз — коэффициент разветвления по выходу — число единич­ных нагрузок, которое можно одновременно подключить к выходу ИМС;

U птах — помехоустойчивость — наибольшее значение напряже­ния помехи на входе ИМС, при котором еще не происходит измене­ния уровней ее выходного напряжения.

Время записи — интервал времени между началом адресного сигнала и появлением записанной информации на выходе ИМС.

Время выборки адреса — интервал времени между подачей на вход сигнала адреса и получением на выходе ИМС сигналов ин­формации.

Схемы временной задержки служат для формирования импуль­сов с программируемой длительностью.

Схема SN 74121 представляет собой одновибратор с триггером Шмитта на входе. Минимальная длительность определяется внут­ренним времязадающим резистором, при подключении внешних ре­зисторов и конденсаторов длительность выходного импульса изме­няется от 40 не до 28 с.

Схема SN74221 состоит из двух схем типа SN74121 в одном корпусе. Схема SN74122 представляет собой одновибратор с по­вторным запуском и сбросом, a SN74123 — сдвоенный одновибратор с повторным запуском и сбросом.

Дешифраторы применяются для преобразования кодированной информации в соответствующий управляющий сигнал, например для дешифрации кода операции для выработки сигналов управления АЛУ, для преобразования кода адреса запоминающей ячейчи в со­ответствующий сигнал при записи (считывании), для управления индикаторами, шкалами, дисплеями, для выбора одного или более выходных каналов в зависимости от кода входного сигнала.

В схемах типа SN7442 — SN7444 выбирается одна линия из N выходных в зависимости от входного кода. Схемы типа SN7446 — SN7449 представляют собой дешифраторы двоично-десятичного ко­да в код 7-сегментного индикатора.

Регистры представляют собой устройства, предназначенные для приема, промежуточного хранения и выдачи л-разрядных чисел в процессе выполнения операций, а также для преобразования чисел с помощью сдвига. Регистры выполняются на триггерных и логиче­ских элементах, количество и тип которых в регистре определяются его назначением. Обычно регистры применяются в качестве переда­точных звеньев между запоминающими устройствами и другими узлами ЭВМ. С помощью регистров можно также осуществить пре­образование последовательного кода числа в параллельный и на­оборот. По способу приема и передачи информации регистры под­разделяются на параллельные (параллельный ввод, параллельный вывод) и параллельно-последовательные (параллельный ввод, по­следовательный вывод или наоборот). Операция сдвига заключается в перемещении всех цифр числа в направлении от старших к млад­шим разрядам (правый сдвиг) или от младших к старшим разря­дам (левый сдвиг). Помимо однонаправленных регистров, т. е. регистров с левым или правым сдвигом, существуют двунаправ­ленные, или универсальные регистры.

Таблица 3.7. Регистры

Тип

Разряд­ность

Максимальная рабочая час­тота, МГц

Pпот, мВт

tзд.р.ср ,

НС

I°вых, МА

Число выво­дов корпуса

Дополнительные сведения

С параллельным вводом и параллельным выводом информации

SN7495AJ(N)

4

25

195

32

16

14

Параллельный и по­следовательный ввод. Сдвиг вправо и влево

SN74LS95BJ(N)

4

25

65

32

4

14

SN7496J(N)

5

10

240

55

16

16

Универсальный ввод — j вывод, сброс

SN74LS96J(N)

5

10

60

55

4

16

SN74173J(N)

4

25

360

43

16

16

D-типа с выходом на шинный формирова­тель с 3 состояниями

SN74LS173J(N)

4

30

150

36

24

16

SN74174J(N)

6

25

325

35

16

16

SN74LS174J(N)

6

30

130

35

8

16

SN74S174J(N)

6

75

720

22

20

16

SN74175J(N)

4

25

225

35

16

16

D-типа — шинный формирователь

SN74LS175J(N)

4

30

90

35

8

16

SN74S175J(N)

4

75

480

22

20

16

D-типа — шинный фор­мирователь

SN74178J(N)

4

25

230

36

16

14

Со сдвигом вправо

SN74179J(N)

4

25

230

36

16

16

С парафазным выходом

SN74LS194AJ(N)

4

25

75

30

4

16

Двунаправленный, универсальный

SN74S194J(N)

4

70

425

18

20

16

SN74195J(N)

4

30

195

30

16

16

SN74LS195AJ(N)

4

30

70

30

4

16

SN74S195J(N)

4

70

350

18

20

16

SN74198J(N)

8

25

360

30

16

24

Двунаправленный

SN74199J(N)

8

25

360

30

16

24

SN74273J(N)

8

30

470

27

16

20

8 D-триггеров со сбро-сом

SN74LS273J(N)

8

30

135

27

4

20

SN74278J(N)

4

400

46

16

14

Наращиваемый с вход­ной защелкой

SN74S281J(N)

4

50

1100

55

20

24

Параллельный, двоичный аккумулятор

SN74LS295AJ(N)

4

20

70

70

4

14

Со сдвигом вправо и влево

SN74LS295BJ(N)

4

25

145

35

24

14

SN74LS299J(N)

8

35

300

35

24

20

Универсальный с хране­нием

SN74LS299J(N)

8

50

1200

24

20

20

Универсальный с хра- нением

SN74LS323J(N)

8

35

300

35

24

20

SN74LS373J(N)

8

40

200

27

24

20

} 8 D-триггеров с хра-| нением, выход с 3 j состояниями

SN74S373J(N)

8

80

800

13

20

20

SN74LS374J(N)

8

35

225

36

24

20

| 8 D-триггеров

SN74S374J(N)

8

75

700

18

20

20

SN74376J(N)

4

30

370

35

T6

16

4 J-K-триггера

SN74LS377J(N)

8

30

140

27

4

20

8 D-триггеров

SN74LS378J(N)

6

30

110

27

4

16

SN74LS379J(N)

4

30

75

27

8

16

4 D-триггера

SN74LS395J(N)

4

25

75

32

4

16

Наращиваемый, выход с 3 состояниями

SN74LS395AJ(N)

4

25

145

35

24

16

Со сдвигом вправо и влево, наращиваемый, выход с 3 состояниями

Продолжение табл. 3.7

Тип

Разряд­ность

Максимальная рабочая час­тота, МГц

PПОТ ,

мВт

tзд.р.ср , нс

Число выво­дов корпуса

Дополнительные сведения

SN74LS396J(N)

2X4

30

200

30

8

С последовательным вводом и последовательным выводом информации

SN7491AJ(N)

8

10

175

40

16

14

— —

SN74I..S9!J(N)

8

10

60

40

4

14

, —

SN7494J(N)

4

10

175

40

18

16

С параллельным вводом и последовательным выводом информации

SN74LS165J(N)

8

25

180

40

8

16

SN74I66J(N)

8

25

360

30

16

16.

SN74LS1G6J(N)

8

25

190

35

8

16

- —

С последовательным вводом и параллельным выводом информации

SN741G4.I(N)

8

25

168

42

8

14

SN74LS1G4J(N)

8

25

80

36

4

14

SN74LS322J(N)

8

4

20

SN74LS673J(N)

16

~~~

Счетчики предназначены для счета импульсов, посту.тающих на его вход. Они используются для образования последовательности адресов команд, для счета числа циклов выполнения операций. Счетчики в зависимости от способа кодирования бывают двоичные или десятичные и по назначению делятся на простые (суммирующие или вычитающие) и реверсивные. Простые счетчики имеют перехо­ды от предыдущего состояния к последующему только в одном на­правлении. Такие счетчики могут суммировать импульсы или вычи­тать их. Реверсивные счетчики имеют переходы в двух направле­ниях (прямом и обратном). Двоичный счетчик обычно состоит из ряда последовательно соединенных тригтерных ячеек, управляемых по счетному входу. Каскад десятичного счетчика (декада) обычно состоит из четырех триггеров с обратными связями.

Умножитель — устройство для умножения двух n-разрядных чисел и выдачи результата в виде 2n-разрядного числа. Умножите­ли содержат матрицу элементов асинхронного умножения, два вход­ных регистра операндов и два выходных регистра, один из кото­рых принимает старшие разряды произведения, а другой — млад­шие.

Каждый элемент умножительной матрицы содержит схему по­лучения однобитового произведения и схему полного сумматора для сложения этого произведения с суммами и переносами от других элементов матрицы. Такую структуру имеют, например, быстродей­ствующие умножители MPY8, MPY12, MPY16, MPY24 фирмы TRW (США). В умножителях типа TDC1008, TDC1010 этой же фирмы добавлен регистр-аккумулятор.

Сумматор представляет собой устройство, производящее сумми­рование двух чисел с выдачей результата и сигнала переноса в старшие разряды.

Отечественные аналоги микросхем серии SN74 фирмы Texas Instr. приведены.в табл. 3.12.

3.2. МИКРОПРОЦЕССОРЫ

Микропроцессор — это программно управляемое устройство, осуществляющее прием, обработку и выдачу цифровой информации, построенное на одной или нескольких ИМС.

Выпускаемые за рубежом микропроцессорные интегральные микросхемы можно классифицировать в основном на три большие группы:

микропроцессоры с фиксированной разрядностью слова и с фик­сированной системой команд;

микропроцессорные секции с наращиваемой разрядностью сло­ва и микропрограммным управлением;

однокристальные микро-ЭВМ.

Микропроцессоры с фиксированной разрядностью и с фиксиро­ванной системой команд состоят в основном из следующих узлов: арифметическо-логического устройства (АЛУ), устройства управле­ния, блока внутренних регистров, интерфейса. Арифметическо-логи-ческое устройство, как правило, состоит из двоичного сумматора со схемами ускоренного переноса, регистров для временного хране­ния операндов и регистра-сдвигателя. Это устройство выполняет несколько операций, в частности сложение, вычитание, сдвиг.

Таблица 3.8. Счетчики

Тип

Макси­мальная рабочая частота, МГц

Нагрузочная спо­собность

tзд.р.ср ,

НС

Pпот , МВт

Помехо­устойчи­вость, В

Число выводов корпуса

Дополнительные сведения

по входу

по выходу

SN7490AJ(N)

16

6

10

50

,45

1

14

Десятичный, делитель на 5 и 2

SN 74LS90J(N, W)

16

6

20

50

75

1

14

SN74LS92J(N,W)

16

4

20

50

75

14

Делитель на 12 4-разрядный, двоич-ный

SN7493AJ(N)

16

4

10

70

130

1

14

SN74LS93J(N, W)

16

4

20

70

75

14

SN74160J(N)

25

9

10

38

305

0,4

16

Синхронный, десятич­ный, с предустанов-| кой и сбросом ;

SN74LS160J(N)

25

9

20

38

93

0,4

16

SN74LS160AW

35

9

20

28

160

16

SN74S160J(N)

100

9

14

635

16

N74161J(N)

25

9

10

38

305

0,4

16

| 4-разрядный, двоич-( ный

SN74LS161J(N)

25

9

20

38

93

0,4

16

SN74LS161AJ(N)

32

9

10

35

160

16

SN74LS161AW

35

9

20

28

160

16

SN74S161J(N)

100

9

14

635

16

4-разрядный, двоич­ный

SN74162J(N)

25

9

10

38

305

16

-1 Синхронный, десятич­ный, с предустанов-| кой и сбросом

SN74LS162J(N)

25

9

20

38

93

0,4

16

SN74LS162AJ(N)

32

9

20

35

160

16

SN74LS162AW

35

9

20

28

160

16

SN74S162J(N)

40

9

10

25

475

0,3

16

SN74163J(N)

25

9

10

38

305

0,4

16

4-разрядньш, двоич-[ ный

SN74LS163AJ(N)

32

9

20

35

160

16

SN74LS163AW

35

9

20

28

160

16

SN74S163J(N)

40

9

10

25

475

0,3

16

SN74LS168J(N, W)

25

9

20

30

170

16

1 Синхронный, ревер­сивный, десятичный

SN74LS168AJ(N)

32

30

170

16

SN74S168J(N)

40

9

10

28

500

0,3

16.

SN74LS169J(N, W)

25

9

20

30

170

. — —

16

14-разрядный, двоич­ный, синхронный, ре­версивный

SN74LS169AJ(N)

32

9

10

35

170

16

SN74S169J(N)

40

9

10

28

500

0,3

16

4-разрядный, двоичный, синхронный, реверсив­ный

SN74176J(N)

35

8

51

150

14

Десятичный, делитель на 2 и на 5

SN74177J(N)

35

8

75

150

14

4-разрядный, двоичный счетчик-защелка, дели­тель на 2 — 16, с пред­установкой

SN74190J(N)

25

8

50

325

16

Двоично-десятичный,

реверсивный

SN74LS190J(N, W)

25

8

22

52

175

16

SN74LS191J(N, W)

25

8

22

50

175

16

4-разрядный, двоичный, реверсивный

SN74192J(N)

32

8

60

47

325

16

Десятичный, ревер­сивный

SN74LS192W

30

8

22

32

170

16

SN74193J(N)

32

8

60

47

325

16

Двоично-десятичный, синхронный, реверсив­ный, с предустанов­кой и сбросом

SN74LS193J(N)

30

8

22

47

170

16

SN74LS193W

30

8

22

32

170

16

SN74196J(N)

50

8

42

240

14

1 Десятичный, дели­тель на 2 и на 5, с предустановкой

SN74LS196J(N)

45

8

20

62

135

1

14

SN74LS196W

45

8

20

37

100

14

SN74S196J(N)

100

8

10

37

600

1

14

Продолжение табл. 3.8

Тип

Макси­мальная рабочая частота, МГц

Нагрузочная спо­собность

tзд.р.ср ,

НС

Pпот,

МВт

Помехо­устой­чивость, В

Число выводов корпуса

Дополнительные сведения

по входу

по выходу

SN74197J(N)

50

8

63

240

14

4-разрядный, двоич-ный, делитель на 2 и 8, программируемый

SN74LS197J(N)

50

8

20

95

135

1

14

SN74S197J(N)

100

8

10

37

600

1

14

SN74290J(N)

32

6

4

70

210

0,4

14

Десятичный, делитель на 2 и 5

SN74LS290J(N, W)

32

6

20

50

75

0,4

14

SN74293J(N)

32

4

4

70

195

0,4

14

14-разрядный, двоич­ный, делитель на 2 и 8

SN74LS293J(N, W)

32

4

20

70

75

14

SN74390J(N)

35

3

10

60

210

16

Сдвоенный десятич- ный, делитель на 100

SN74LS390J(N, W)

20

3

22

60

130

1

16

SN74393J(N)

35

2

10

60

190

14

Сдвоенный, 4-разрядный, двоичный

SN74490J(N) SN74LS490W

35 40

3 3

10 22

54 45

225 130

1

16 16

(Сдвоенный десятич­ный, делитель на 100 со сбросом

SN74LS490J(N) SN74492AJ(N)

20 16

3

4

22 10

54 50

130 130

1 1

16

SN74LS568J (N, W)

25

12

20

Двоично- десятичный

SN74LS569,I(N, W)

25

12

20

Двоичный

SN74LS668J(N)

25

9

22

60

170

Двоично-десятичный

Таблица 3.9. Сумматоры

Тип

Разряд­ность

tзд.р.ср ,

HC

Pпот, мВт

I0 выx, MA

Число выво­дов корпуса

Дополнительные данные

Параллельного действия

SN7480J(N)

1

80

175

16

14

Полный сумматор с входной логикой

SN7482J(N)

2

42

290

16

14

Полный сумматор с выходом на со­ставном транзисторе

S N7483 A J(N, W)

4

24

195

4

14

Полный сумматор с внутренней схе­мой быстрого переноса (за 10 не)

SN74LS183J(N)

1

23

80

4

14

Двойной полный сумматор

SN74283J(N)

4

24

550

16

16

1 Полный сумматор с внутренней схемой быстрого переноса (за 10нс)

SN74LS283J(N, W)

4

24

195

8

16

SN74S283J(N)

4

18

800

20

16

Последовательного действия

SN74LS385J(N, W)

4

30

375

8

Сумматор-вычитатель (4 независимые схемы в корпусе)

Таблица 3.10. Умножители

Тип

Разрядность операндов

Время выпол­нения опера­ции, НС

Pпот, мВт

I°вых, мА

Тип корпуса

Параллельного действия

MCI 4554B AL

2X2

130

0,3

3

КД-16

MC14554BCL(P)

2x2

215

1,2

3

КД-16, ПД-16

MC10287L

1X2

8,5

400

20

КД-16

MC10183L

2X4

11

750

20

КД-24

F100183DC(FC)

2X8

2,2

880

20

КД-24, КП-24

93S43DC(PC)

2X4

20

490

20

КД-24, ПД-24

93S43DM(FM)

2X4

20

490

20

КД-24, КП-24

9344DC

2X4

30

550

КД-24

9344DM(FM)

2X4

30

550

КД-24, КП-24

54LS261CH(J,W)

2X4

42

190

4

ПД-16, КП-16

74S261CH(J, W)

2X4

42

200

8

ПД-16, КП-16

N74LS261F(N)

2X4

42

200

8

КД-16, ПД-16

S54LS261F(W)

2X4

42

200

4

КД-16, КП-16

AM25S05DC (PC)

J 2X4

37

935

20

КД-24, ПД-24,

AM25S05DM(FM)

КП-24

AM2505DC(PC)

2X4

63

725

9,6

КД-24, ПД-24

AM2505DM(FM)

2X4

63

650

9,6

КД-24, КП-24

AM25L05DC(PC)

2X4

142

225

4,9

КД-24, ПД-24,

AM25L05DM(FM)

КП-24

DM7875AD(BD)

4X4

60

375

16

КД-16, ПД-16

DM7875AJ(BJ)

DM7875AN(BN)

SN54LS261J(W)

2X4

42

190

4

КД-16, КП-16

SN74LS261J(N)

2X4

42

200

8

КД-16, ПД-16

SN74S274J(N)

4X4

95

775

12

КД-16, ПД-16

SN74284J(N)

4X4

60

650

16

КД-16, ПД-16

SN74285J(N)

4X4

60

650

16

КД-16, ПД-16

MPY8HJ(I)

8X8

45

1400

4

КД-40

MPY8HJ

8X8

60

1400

4

КД-40

MPY8HJM

8x8

60

1700

4

КД-40

TDC1008J

8x8

100

1600

4

КД-48

TDC1008J(M)

8x8

125

1900

4

КД-48

MPY8AJ

8x8

130

1500

4

КД-40

MPY8AJ(M)

8x8

130

1800

4

КД-40

MPY12H(J)

12x12

80

2700

4

КД-64

MPY12HJ(M)

12x12

80

3000

4

КД-64

MPY12A(J)

12x12

150

3800

4

КД-64, КП-64

MPYI2AJ(M)

12x12

150

4500

4

КД-64

TDC1003J

12x12

200

3800

4

КД-64

MPY16HJ

16X16

100

4000

4

КД-64

MPY16HJ(M)

16X16

100

4500

4

КД-64

TDC1010J

16X16

155

4500

4

КД-64

MPY16A(J)

16X16

160

5000

4

КП-64, КД-64

MPY16AJ(M)

16X16

160

6000

4

КД-64

TDCIOIOJ(M)

16X16

200

5300

4

КД-64

MPY24HJ

24X24

200

4300

4

КД-64

MPY24HJ(M)

24X24

200

5000

4

КД-64

Последовательно-параллельного действия

SN54LS384J(W) SN25LS14J(W)

1X8 1X8

25 25

775 775

12 12

КД-16, КП-16 КД-16, КП-16

SN54LS384CHJ(W) SN74LS384CHJ(W) AM25i.S14DC(PC, DM, FM)

1X8 1X8 1X8

25 25 25

775 775 775

12 12 12

КД-16, КП-16 КД-16, КП-16 КД-16, КП-16 ПД-16

Таблица 3.11. Соответствие логических микросхем серии SN74 фирмы Texas Instruments схемам других фирм

Фирма Advanced Micro Devices

AM2501 SN74191

AM2505 SN74284, S N74285

AM2506 SN74S181

AM25LS07 SN74LS378

AM35LS08 SN74LS379

AM25LS09 SN74LS399

AM25LS22 SN74LS322

AM25LS23 SN74LS323

A.M2600 SN74121

AM2602 SN74123

AM26123 SN74123

AM2700 SN74S200

AM27LSOO SN74LS200A

AM2701 SN74S301

AM27502 SN74S289

AM27S03 SN74S189

AM27S08 SN74S188

AM27S09 SN74S288

AM27S10 SN74S387

AM27S11 SN74S287

AM3101 SN7489

AM3101A SN74S289

AM9300 S N74195

AM9301 SN7442A

AM9308 SN74116

AM9309 S N74153

AM9310 S N74160

AM9311 SN741o4

AM9312 SN74151A

AM9316 SN74161

AM9318 S N74148

AM9322 S N74167

AM9334 SN74259

AM9341 SN74181

AM9342 SN74182

Фирма Fair child

9000 SN74276 9HOO, 9SOO SN74SOO 9LOO SN74LSOO 9NOO SN7400

9001 SN74376 9H01 SN74S03 9N01 SN7403

9002 SN7400 9N02 SN7402

Серии 90.9N соответствуют стандартной серии SN74, се­рия 9L — маломощной серии SN74LS, серии 9Н, 9S — быст­родействующей серии SN74S с диодами Шоттки, последние цифры одинаковы, например 9S51 соответствует SN74S51 за исключением

9016 SN74S240

9017 SN74S241 9020 SN74276 9Н21 SN74S15 9022 SN 74376 9024 SN74276

9033 SN74S189

9034 SN74S371 9Н55 SN74S65 9Н60, 9Н61 SN74S11 9Н71, 9Н72 SN74S112 9Н73 SN74S113 9Н76 SN74S112 9Н78 SN74S114 9Н101, 9Н102, SN74S112 9Н106

9Н108 SN74S114

9300 SN74S299 93НОО SN74S195 93LOO SN74LS195

9301 SN7442A

9302 SN7442A 9305 SN74S169 93S05 SN74S169

9307 SN7448A

9308 SN74116

9309 SN74153

9310 SN74S162 93S10 SN74S162

9311 S N74154

9312 SN74151A 93S12 SN74S151

9313 SN74251

9314 SN74273

9315 SN74141

9316 SN74S163 93S16 SN74S163 9317В, SN7446A 9318 SN74148

9321 SN74S139

9322 SN74157 93S22 SN74S157

9324 SN74S85

9325 SN74141 9328 SN7491A

Продолжение табл. 3.11

9334 SN74259

9338 SN74172

9340 SN74S281

9341 SN7418I

93541 SN74S181

9342 SN74182

93542 SN74S182

93543 SN74S274 9344 SN74S274 93S46, 93S47 SN74S85

9348 SN74S280

9349 SN74180

9350 S N74290

9352 SN7442A

9353 SN7443A

9354 SN7444A 9356 SN74293 9357А SN7446A 9357В SN7447A

9358 SN7448

9359 SN7449

9360 SN74192 93S62 SN74280 9366 SN74193 9368С SN74143 9370С SN74144 93Н72 SN74S194 9374С SN74143 9375 SN74175 9377 SN74175

далее последние цифры в се­рии 93 и SN74 одинаковы за исключением

93151 SN74S139

93400 SN74S201

93403 SN74S289

93404 SN74S284

93405 SN74S189

93406 S N74187

93407 SN7481A

93410 SN74300

93411 SN74S201

93412 SN74S214 93415А, 93415 SN74S314

93416 SN74S387

93417 SN74S378 93421 SN74S200

93425, 93425А SN74214

93426, 93427 SN74287

93433 SN7481A

93434 SN7488

93435 SN7489

Фирма Harris

НМ7602 SN54S188

НМ7603 SN74S288

НМ7610 SN74S387

НМ7611 SN74S287

НМ7620 SN74S473

НМ7621 SN74S472

НМ7640 SN74S475

НМ7641 SN74S474

HRAMI-0064 SN7489

HPROMI-0512 SN74S470

HPROMI-124 SN74S287

HROMI-1024A SN74S387

HROMI-1024 SN74187

HPROMI-8256 SN74S188

Фирма Intel

3101.3101A SN74S289

3102 SN74S200

3106A SN74S201

3107A SN74S301

3110 SN74S314

3205 SN74S138

3212 SN74S412

3301A SN74187

3304 SN74S473

3404A SN74S373

3601 SN74S387

3604 SN74S475

3621 SN74S287

3624 SN74S474

8212 SN74S412

8224 SN7S424

8228 SN74S428

8338 SN74S438

Примечание. Впереди цифрового обозначения схем этой фирмы обычно стоит буква С для ИС с керамическим корпусом типа ДИП, Р — для пластмассового кор­пуса типа ДНП.

Фирма Intersil

IM5501 SN74S289

IM5502 SN7481A

IM5503 SN74S300A

IM5508 SN74S31!

IM5512 SN74S214

IM5523 SN74S201

IM5533 SN74S301

IM5543 SN74S301

IM5553 SN74S200A

IM5600 SN74S188

IM5602 SN74S475

Продолжение табл. 3.11

IM5603 SN74S387

IM5604 SN74S470

IM5610 SN74S288

IM5623 SN74S287

IM5624 SN74S370

IM5625 SN74S474

Фирма Monolithic Memories

ММА5200 SN74S473

ММА5240 SN74S473

ММА5241 SN74S472

ММА5280 SN74S473

ММА5281 SN74S472

ММА6240 SN74S473

ММА6241 SN74S472

ММА6280 SN74S473

ММА6281 SN74S472

ММН5200 SN74187

ММН5201 SN74S287

ЛШН5240 SN74S473

ММН5241 SN74S472

ММН6200 SN74S473

ЛШН6201 SN74S287

ММН6240 SN74S473

ММН6241 SN74S472

ММ5200 SN74187

ММ5201 SN74S387

ММ5205 SN74S270

ММ5206 SN74S370

ММ5210, SN74S470

ММ5225

ММ5230, SN7488A

ММ6230

ММ5231, SN74S188A

ММ6330

ММ5235 SN74S470

ММ5255, SN74S473

ММ5260

ММ5300, SN74S387

ММ6201,

ММ6300

ММ5301, SN74S287

ММ6301

ММ5305, SN74S270

MM62Q5

ММ5306. SN74S370

ММ6206

ММ5308, SN74S470

ММ6210,

ММ6305,

ММ6235

ММ5309, SN74S471

ММ6306,

ММ6309

ММ5330 SN74S188A

ММ5331, SN74S288

ММ6331

ММ5335, SN74S470

ММ6210,

ММ6235,

ММбЗиГ:,

ММбЗОо,

ММ6335

ММ5340, SN74S475

ММ6340

ММ5341, SN74S474

ММ6341

ММ5348, SN74S473

ММ6260,

ММ6225,

ММ6231

ММ6348

ММ5349, SN74S472

ММ6349

ММ5530, SN74S301

ММ6530

ЛШ5531, SN74S201

ММ6531

МЛ15560, SN74S289

ММ6560

ММ5561, SN74S189

Л1М6561

ММ6200 SN74187

ММ6308, SN74470

ММ6335

ММ6561 SN74S189

Фирма Motorola

МС3001 SN7408

МС3002 SN74S02

МСЗООЗ SN7432

МС3004 SN74S03

МС3005 SN74S10

MC300G, SN74S11 МС3018, МС3019, МСЗОЗО

МС3007 SN74S15

МС3008 SN74S04

МС3009 SN74S05

МС3010 SN74S20

МС3011 SN74S11

МС3012 SN74S22

МС3015 SN74S133

МС3016 SN74S133

МС3020, SN74S51 МС3023

Продолжение табл. 3.11

МС3021 SN74S86

Л1С3022 SN74S135

Л1С3024, SN74S40

МС3025

МС3020 SN74S140

МС3028, SN74S240,

МС3029

МС3031, SN74S64

МС3032,

МС3050, SN74S373, 374

МС3051,

МС3052,

МС3053

МС3054, SN74S112

МС3055,

МС3063

МС3060 SN74S74

МС3061 SN74S114

МС3062 SN74S113

МС4000, SN74S139

МС4300

МС4001 SN74184

МС4002 SN74S139

МС4007

МС4004, SN7481A

МС4005

МС4006, SN.74S138

МС4038

МС4048

МС4008 SN74S280

МС4021, SN74S85

МС4022

МС4023 SN74S260

МС4025 SN74S124

МС4026, SN74S381

МС4027

МС4028, SN74S281

МС4029,

МС4030,

МС4031

МС4032 SN74S182

МС4035, SN74S373

МС4037

МС4039 SN74S143

МС4040 SN74S139

МС4042, SN74S240

МС4043

МС4050 SN74143

МС4051 S N74144

МС4062 SN74S64

МС4010 SN74S135

МС4012 SN74S299

МС4015 SN74S195

МС4016, SN74S168

МС4017

МС4018, SN74S169

МС4019

МСМ4002 SN7488A

МСМ4004 SN7481A

МСМ4005

МСМ4006 SN74S387

Фирма National

DM8093 SN74125

DM8094 SN74126

DM8095 S N74365

DM8096 S N74366

DM8097 SN74367

DM8098 SN 74368

DM8121 S N74251

DM8123 SN74S257

DM8130, SN74S85 DM8160, DM8131

DM8136 SN7485

DM8200 SN74S85

DM8210, SN74151A,

DM8211 SN74351

DM8213 SN74154

DM8214 SN74LS253

DM8219 SN74150

DM8091 SN74S240

DM8551 S N74173

DM8552 SN74S162

DM8553 SN74S163

DM8554 SN74S373

DM8555 SN74S168

DM8556 SN74S169

DM8560 SN74192

DM8563 SN74193

DM8570 SN74164

DM8573 SN74S387

DM8574 SN74S287

DM8577 SN74S188

DM8578 SN74288

DM8579 SN74164

DM8580 SN7495A

DM8582 SN74S301

DM8220 SN74S280

DM8223 SN74S139

DM8330 SN74S257

DM8280 SN74176

DM8281 S N74177

DM8283 SN7483A

DM8288 SN7492A

DM8290, SN74196 DM8296

Продолжение табл. 3.11

DM8291 SN74197

DM8500 SN7476

DM8501 SN7473

DM8510 SN7474

DM8511, S N74276 DM8512

DM8520 SN7497

DM8530 S N7490 A

DM8532 SN7492A

DM8533 SN7493A

DM8544 SN74265

DM8588 S N7488 A

DM8590 SN74165

DM8597 SN74S287

DM8598 SN7488A

DM8599 SN74S189

DM8640 SN74141

DM8810 SN7426

DM8811, SN7426 DM8819

DM8812 SN7416

DM8842 SN7442A

DM8846 SN7446A

DM8847 SN7447A

DM8848 SN7448

DM8853 SN74221

DM8875A, SN74S274 DM8875B

Фирма Signetics

8H16 SN74S20

8H20.8H21, SN74S112 8H22

8H70 SN74SI1 8201,8202,8203 SN74174

8204 SN74S471

8205 SN74S472 Ш80 SN74SOO 8H90 SN74S04 8T01 SN74141 8T04 SN7447A 8T05 SN7448 8T06 SN74143 8T09, 8T13, 8T23 SN74128 8T10 SN74173 8T18 SN7426 8T20 SN7412 8T22 SN74122 8T26 SN74125 8T28 SN74S241 8T51, 8T59, SN74144 * 8T71, 8T79

8T54, 8T74, SN74143 8T75

8Т80 SX742f>

Ы90 SN7406

8T93, 8T94 SN7425

8T95 SN74365

8T96 SN74366

8T97 SN74367

8T98 SN74368

8162 SN74121

8200 SN74174

8260 SN74S281

8261 S N74 SI 82

8262 SN74180 82S63 SN74S280 8263, 8264 S N74153 8266 SN74157 82S66 SN74S157

8206, 82S06 SN74S201

8207, 82S07 SN74S300 82S08, 82S10 SN74S3I4 82S11 SN74S2I4

82516 S N74200

82517 SN74S300

8223 SN74S13S

8224 SN7488A 8225, 82S25 SN74S289 82S26 SN74S387 8228 SN74S471 82S29 SN74S287 8230, 82S30 S N74151A

8231 SN74S251 82S31, 82S32 SN74S151

8232 SN74151A

8233 SN74157 82S33 SN74S157 8234, 82S34 S N7451:58

8241 SN7480

82541 SN74S86

8242 SN74LS26G

82542 SN74S133

8243 S N74198 8250 SN7442A 82S50 SN74138 8250 S N7442 A 82S52 SN74S280 8255 SN74S289

82147 SN74147

82148 SN74148 8415. 8416 SN7420 8417 SN7410 8424,8425 SN74111 8440 SM7450

8267 S N74157

8268 SN7480

Таблица 3.12. Отечественные аналоги серии SN74

8269 SN7485

8270 SN74178 82S70, S71 SN74S299

8271 SN74179 8273, 8274 SN74198 8275 S N74174 8276, 8277 SN7491Л

8280 S N74176

8281 SN74177 8283, 8284, 8285 SN4S169 8288 SN74163

8290 SN74196 82590,8282 SN74S196

8291 S N74197 82S91 S N745197 8293 SN74LS197

825110 SN74S314

825111 SN74S214 82S116 SN74S201 S2S117 SN74S301 82S123 SN74S288 82 SI 24 SN74S387

825129 SN74S287

825130 SN74170 8445 SN7440

8470 SN7410

8471 SN7412 8481 SN7403 8490 SN7404 8706, 8731 SN7460 8806 SN7460 8808 SN7430

8815 SN7425

8816 SN7420 8821 SN7476 8822, 8826 SN74107 8324, 8827 SN7476 8825 SN7470

8828 SN7474

8829 SN74110 8840, 8859 SN7450 8840 SN74S64 8855 SN7440 8870, 8879 SN7410 8875 SN7427 8881, 8889 SN7401 8885 SN7402

8890 SN7404

8891 SN7405

Примечай и е. Впереди циф­рового обозначения микросхем этой фирмы стоит буква N для ИМС, рассчитанных на диапазон температуры 0- + 70/75 °С, а буква S — на диапазон — 55- +125 °C.

Зарубежная ИМС Отечественный аналог Тип корпуса

SN7400

К155ЛАЗ

201.14-1

КМ 155 Л A3

201.14-8

SN7401

К155ЛА8

201.14-1

КМ 155 Л А8

201.14-8

SN7402

К155ЛЕ1

201.14-1

SN7404

К155ЛН1

201.14-1

SN7405

К155ЛН2

201.14-1

SN7406

К155ЛНЗ

201.14-1

КМ 155 Л НЗ

201.14-9

SN7407

К155ЛН4

201.14-1

КМ 155 Л Н4

201.14-8

SN7408

К155ЛН1

201,14-1

SN7410

К155ЛА4

201.14-1

КМ155ЛА4

201.14-8

SN7412

К 155 ЛАЮ

201.14-1

КМ155ЛА10

201.14-9

SN7413

К155ТЛ1

201.14-1

SN7414

К155ТЛ2

201.14-2

SN7416

К155ЛН5

201.14-4

КМ 155 Л 115

201.14-8

SN7420

К155ЛА1

201.14-1

КМ155ЛА1

201.14-8

SN7422

Ю55ЛА7

201.14-1

КМ 155 Л А7

201.14-8

SN7423

К155ЛЕ2

238.16-1

SN7425

К155ЛЕЗ

201.14-1

КМ 155 ЛЕЗ

201.14-9

SN7426

К155ЛА4

201.14-1

SN7427

К155ЛЕ4

201.14-1

SN7428

К155ЛЕ5

201.14-1

КМ 155 Л Е5

201.14-9

SN7430

К155ЛА2

201.14-1

КМ 155 Л А2

201.14-8

S.N7432

К155ЛА1

201.15-1

SN7437

К155ЛА12

201.14-2

SN7438

К155ЛА13

201-14-2

КМ155ЛА13

201.14-9

SN7440

К155ЛА6

201.14-1

КМ155ЛА6

201.14-8

SN7450

К155ЛР1

201.14-1

КМ155ЛР1

201.14-8

SN7453

К155ЛРЗ

201.14-1

КМ 155 Л РЗ

201.14-8

SN74H55

К155ЛР4

201.14-1

КМ 155 Л Р4

201.14-8

SN7460

К155ЛД1

201.14-1

SN7472

КМ155ЛД1

201.14-8

К155ТВ1

201.14-1

КМ155ТВ1

201.14-8

Продолжение табл. 3.12

Зарубежная ИМС

Отечественный аналог

Тип корпу са

SN7474 SN7475 SN7477

К155ТМ2 КМ155ТМ2 К155ТМ7 КМ155ЧМ7 К155ТМ5 КМ155ТМ5

201.14-1 201.14-8 238.16-1 201.16-6 201.14-1 201.14-9

SN7480

SN7481

SN7482

SN7483A SN7486 SN7490A SN7492A

5 N7493 А SN7495 SN74184

К155ИМ1 КМ155ИМ1 К155РУ1 К155ИМ2 КМ155ИМ2 К155ИМЗ КМ155ИМЗ К155ЛП5 КМ 155 Л Г75 К155ИЕ2 КМ155ИЕ2 К155ИЕ4 КМ155ИЕ4 К155ИЕ5 КМ155ИЕ5 К155ИР1 КМ155ИР1 К155ПР6

201.14-1 201.14-8 201.14-2 201.14-1 201.14-9 238.16-2 201.16-6 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.16-6 238.16-2

S N74 185 SN74187

SN7497

К155ПР7

155РЕ21-155РЕ24 К155ИЕ8

238.16-2 238.16-2

238.16-2

SN74121 SN74123 SN74125

SN74128

SN74132 SN74141

SN74148 SN74150

S N74151

S N74 152

SN74153

SN74154 SN74155

К155АГ1 КМ153АГЗ К155ЛП8 КМ155ЛП8 К155ЛЕ6 КМ 155 Л Еб К155ТЛЗ К155ИД1 КМ155ИД1 К155ИВ1 К155КП1 К155КП7 КМ155КП7 К155КП5 КМ155КП5 К155КП2 КМ155КП2 К155ИДЗ КМ155ИД4

201.14-1 201.16-5 201,14-1 201.14-9 201.14-1 201,14-9 201.14-2 238.16-1 201.16-5 238.16-2 239.24-1 238.16-1 201.16-5 201.14-1 201.14-8 238.16-1 201.16-5 239.24-2 201 16-5

SN74160

К155ИЕ9

238.16-2

SN74170

Ю55РП1

238.16-2

SN74172

К155РПЗ

239.24-2

SN74173

К155ИР15

238.16-2

КМ155ИР15

201.16-6

Блок внутренних регистров образует внутреннюю память мик­ропроцессора и содержит специальные регистры и регистры общего назначения (РОН). В состав блока РОН входят регистры времен­ного хранения операндов в процессе выполнения операций, регистр-аккумулятор, который содержит один из операндов и в котором фиксируется результат выполнения операции счетчик команд, ре­гистр адреса, индексный регистр, регистр — указатель стека. Счет­чик команд содержит адрес выбираемой из ЗУ следующей по по­рядку выполнения команды в программе. Регистр адреса служит для временного хранения адреса операнда, находящегося во внеш­ней памяти или в другом регистре, шш адреса ячейки памяти, куда необходимо передать результат из регистра-аккумулятора. Наличие стековой памяти, в которую информация заносится последовательно и извлекается в порядке, обратном порядку занесения, позволяет просто переходить к прерывающей программе и возвращаться к прерванной программе, организовывать работу с подпрограммами. Отдельные модели микропроцессоров имеют внутренний, встроенный стек ограниченной емкости. Однако в силу того что обращение к стеку производится статистически гораздо реже, чем к остальным регистрам блока РОН, в последних моделях микропроцессоров оставлен только регистр — указатель стека (stack pointer), а для самого стека выделена некоторая зона во внешней оперативной па­мяти специальными регистрами являются регистр команды и регистр состояния или признаков. Регистр команды принимает и хранит код очередной команды. В регистре признаков фиксируется наличие пе­реполнения, нулевой результат, положительный или отрицательный знак. Часть регистра признаков процессора не относится структур­но к АЛУ, а принадлежит управляющему устройству. В этой части регистра фиксируются признаки, определяющие форматы команды и обрабатываемых слов, способ адресации, наличие запроса преры­вания, разрешение или маскирование прерывания.

Управляющий блок содержит дешифратор команд и таймерное устройство для расшифровки кода команды и выдачи соответству­ющих контрольных сигналов, необходимых для извлечения команды и данных. Управляющие устройства однокристальных микропроцес­соров строятся на основе <жесткой> (схемной) логики, в частности на основе программируемых логических матриц (ПЛМ).

Управляющее устройство генерирует последовательности мик­рокоманд. В простейших моделях микропроцессоров функция вы­числения следующего адреса команды в режиме автоадресации с приращением осуществляется АЛУ. В более сложных микропроцессорах предусмотрена специальная схема, которая выполняет увели­чение (increment) или уменьшение (decrement) на определенное зна­чение текущего адреса.

Рис. 3.1. Структурная схема микропроцессора 8080 фирмы Intel

Связь между всеми узлами и блоками микропроцессора осуще­ствляется по многопроводным шинам (магистралям). По функцио­нальному назначению различают шину данных, адресную шину и шину управления. Из-за ограниченного числа внешних выводов ши­на данных обычно работает в режиме временного мультиплексиро­вания. При этом обмен данными между микропроцессором, внеш­ней памятью или другими периферийными устройствами происходит последовательно во времени. Внутренняя шина данных соединяет между собой АЛУ, устройство управления, блок регистров общего назначения, регистр адреса. Большинство однокристальных микро­процессоров имеют 16-разрядную шину адреса, которая позволяет прямо адресовать внешнюю память емкостью 64 Кбайт. Некоторые типы современных производительных микропроцессоров (например МС 68000, Z8000, 8086) имеют 20-разрядную шину адреса, что поз­воляет прямо адресовать память емкостью до 1 Мбайт или еще большую при использовании непрямой адресации. Двунаправленная шина управления обычно с разрядностью от 6 до 10 служит для передачи управляющих сигналов, признаков состояния процессора и периферийных устройств. По ней передаются синхронизирующие сигналы для сопровождения информации при передачах ее в обоих направлениях по мультиплексируемой шине данных, сигналы, ука­зывающие обращение к памяти (чтение или запись), сигналы о со­стоянии внешних устройств (готовность), сигналы запроса и разре­шения прерывания от внешних устройств и микропроцессора.

Список команд однокристальных микропроцессоров- содержит более простые команды по сравнению с командами больших машин. Некоторые типы микропроцессоров имеют системы команд, анало­гичные широко распространенным микро- и мини-ЭВМ, и поэтому программно совместимы с ними. Так, например, микропроцессор IM6100 фирмы Intersil использует систему команд мини-ЭВМ РДР-8 фирмы DEC, микропроцессоры mN601 фирмы Data General и 9440 фирмы Fairchild имеют систему команд мини-ЭВМ типа No­va, микропроцессоры TMS/SBP9900 фирмы Texas Instr. — мини- и микромашины серии 990.

Наиболее популярным и широко распространенным универсаль­ным микропроцессором является 8-разрядный параллельный одно­кристальный микропроцессор типа 8080 фирмы Intel, серийно выпус­каемый с 1974 г. Он содержит около 5000 МОП-транзисторов на кристалле размером 4,2X4,8 мм. Архитектура микропроцессора по­казана на рис. 3.1. Микропроцессор содержит следующие функцио­нальные узлы: 8-разрядный арифметическо-логический блок (АЛУ), выполняющий операции сложения, ИЛИ, И, НЕ-ИЛИ, равнознач­ности, правого или левого сдвига, определения знака. К одному из входов схемы АЛУ всегда подключен регистр-аккумулятор, ко вто­рому через регистр временного хранения может быть подключен любой из регистров блока РОН.

Аккумулятор используется в качестве источника одного из опе­рандов и для фиксирования результата операции. Он представляет собой двухтактный регистр. Регистр временного хранения служит для упорядочения обмена в случае, когда какой-либо из регистров общего назначения используется в одной операции двояко: и в ка­честве регистра — источника операнда и в качестве регистра-ре­зультата. Регистры временного хранения имеются также в блоке

РОН. Они позволяют выполнять операции перераспределения дан­ных между регистрами блока РОН, аккумулятором и внешней па­мятью.

В состав АЛУ входит комбинационная схема десятичного кор­ректора, назначение которого состоит в том, чтобы под воздействи­ем специальной команды представлять результат выполнения двоичной операции в виде, принятом в десятичной арифметике. Ариф-метическо-логическое устройство непосредственно связано с регист­ром признаков, в котором фиксируются результаты выполнения каждой операции: нулевой результат в аккумуляторе, перенос из старшего разряда, знак результата и др. Наличие в микропроцес­соре регистра признаков упрощает осуществление программных пе­реходов в зависимости от состояния триггеров признаков.

Микропроцессор 8080 имеет 16-разрядную однонаправленную ширину адреса, 8-разрядную двунаправленную информационную шину, 12-разрядную шину управления (шесть входных линий и шесть выходных). Наименования сигналов, которые могут присут­ствовать на шине управления, даются в английской аббревиатуре, эти сокращения используются в мнемокодах программ:

RESET — сброс. Входной сигнал, очищающий (сбрасывающий) счетчик команд и обеспечивающий выполнение программы, начиная с нулевой ячейки памяти;

Ф1Ф2 — входные синхроимпульсы;

SYNC — выходной сигнал, при появлении которого микропро­цессор выдает на шину данных 8-разрядный код, характеризующий состояние микропроцессора;

READY — готовность. Входной сигнал, поступающий от внеш­них устройств и предупреждающий, что данные готовы для ввода в микропроцессор;

WAIT — выходной сигнал, подтверждающий готовность микро­процессора принять данные от внешних устройств, микропроцессор находится в режиме ожидания;

HOLD — захват шин. Входной сигнал от внешних устройств при прямом обращении к внешней памяти;

HOLD ACK — подтверждение захвата шин. Выходной сигнал, подтверждающий предоставление микропроцессором шин для пря­мого обмена с памятью и приостанавливающий дальнейшее действие микропроцессора;

INT — запрос прерывания. Входной сигнал от внешнего устрой­ства на возможность прерывания работы микропроцессора и обслу­живания данного внешнего устройства;

INTE — разрешение прерывания. Выходной сигнал, характеризу­ющий факт перехода микропроцессора к выполнению программы об­работки прерывания;

DBIN — прием на шину данных. Выходной сигнал, указываю­щий, что микропроцессор готов принять информацию на шину данных; ,4

WR — запись. Выходной сигнал, разрешающий запись данных в память или управление вводом-выводом.

Параметры однокристальных микропроцессоров приведены в табл. 3.13.

Структура однокристальных микропроцессоров ориентирована на применение их преимущественно в устройствах цифровой авто­матики, в управляющих блоках периферийных устройств. Фиксиро­ванная и малая разрядность обрабатываемых слов, жесткая непе­рестраиваемая структура, фиксированный набор команд ограничивают возможность их использования для построения высокопроизводительных машин, систем обработки данных и спе­циализированных контроллеров. Для указанных целей используют­ся микропроцессорные секции с наращиваемой разрядностью слова и микропрограммным управлением. Минимальный набор для по­строения микропроцессора состоит из трех схем: центрального про­цессорного элемента (собственно микропроцессорной секции), блока микропрограммного управления и постоянной памяти микропро­грамм. В состав центрального процессорного элемента входят ариф-метическо-логическая секция, блок РОН, регистр-аккумулятор, ре­гистр адреса и дешифратор микроопераций. Микропроцессорная сек­ция представляет собой как бы усеченный вариант однокристального микропроцессора, рассмотренного выше. Устройство управления реализуется на двух отдельных БИС: постоянной памяти микро­программ и блока микропрограммного управления. Такая модульная структура удобна для потребителя, так как позволяет записывать в ПЗУ микропрограммы, требуемые для выполнения специализиро­ванных команд, и получать микропроцессорную систему любой разрядности путем объединения нескольких микропроцессорных

секций, соединяя при этом цепи межразрядных переносов и объеди­няя их общей шиной микропрограммного управления.

Параметры микропроцессорных секций приведены в табл. 3.14.

Дальнейшим развитием микропроцессоров является разработка больших ИМС однокристальных микро-ЭВМ. Такие ИМС находят все большее применение в системах обработки данных и в системах управления. Дешевые 4-разрядные микро-ЭВМ (контроллеры) на­чинают широко использовать в бытовой технике: в устройствах для управления приготовлением пищи, для дозировки жидкостей, в стиральных машинах, в телевизорах для выборки телевизионных программ, автомобилях и т. п.

В отличие от больших ИМС микропроцессоров однокристальные микро-ЭВМ содержат на кристалле помимо процессорного элемента (арифмстическо-логического устройства со схемами управления) ОЗУ емкостью до 2 Кбит, ПЗУ микропрограмм емкостью до 32 Кбит, устройства ввода-вывода, счетчик-таймер, генератор тактовых им­пульсов, логику прерываний. Отличительной особенностью микро-ЭВМ моделей 8748 и 8741 фирмы Intel и TMS9940E фирмы Texas Instr. является наличие встроенного перепрограммируемого ЗУ со стиранием информации ультрафиолетовыми лучами, которое обеспе­чивает возможность многократного изменения программы в процес­се отладки системы или при ее применении.

Следует отметить, что наиболее правильным методом сравнения характеристик микро-ЭВМ является подсчет общего числа про­граммных циклов и числа байтов памяти, необходимых для выпол­нения нескольких наиболее распространенных операций. Число про­граммных циклов отражает возможности системы команд. Малая емкость памяти, требуемая для решения конкретной задачи, особен­но ценна в системах с ограниченной емкостью, к которым относятся однокристальные микро-ЭВМ. Микро-ЭВМ типа TMS9940 по этим показателям превосходит модели 8048 и 3870. Вопросы программной совместимости различными фирмами решаются по-разному. Так, например, семейство микро-ЭВМ фирмы Intel не обладает про­граммной совместимостью с микропроцессорным семейством 8080/ 8085. По данным фирмы сделано это как по экономическим сообра­жениям, так и по соображениям оптимальности конструкции для решения специализированных задач управления. Микро-ЭВМ TMS9940 фирмы Texas Instr. программно совместима с более мощ­ной многокристальной серией 990 и при построении вычислителей с ограниченной емкостью памяти позволяет разработчикам, приме­няющим многокристальные системы, перейти на однокристальные микро-ЭВМ с использованием отработанного программного обеспе­чения.

В последней модели 8-разрядной микро-ЭВМ 8051 фирмы In­tel в дополнение к системе команд микро-ЭВМ типа 8048 предусмот­рены команды умножения, деления, сравнения. Предусматривается возможность обработки 4-, 8-, 16-разрядных слов и отдельных би­тов. Адресуемая внешняя память увеличена до 128 Кбайт. Имеются два 16-разрядных счетчика-таймера. При тактовой частоте 12 МГц большинство команд выполняется за 1 мкс, на операцию умноже­ния требуется 4 мкс. Программное обеспечение включает микроас­семблер, преобразователь кодов, интерпретатор языка Бейсик. Со­временной тенденцией в разработках однокристальных микро-ЭВМ является интеграция функций аналого-цифрового преобразования, последовательного ввода-вывода, увеличение информационной емко сти встроенных ОЗУ и ПЗУ, в программном обеспечении — исполь­зование языков высокого уровня. Снижение потребляемой мощности достигается использованием логических элементов на основе КМОП-структур.

Параметры однокристальных микро-ЭВМ представлены в табл. 3.15.

Таблица 3.13. Однокристальные микропроцессоры общего применения

Тип

Разряд­ность

Адресуе­мая ем­кость па­мяти, бит

Число РОН

Тактовая частота, МГц

Напряжение питания, В

PПОТ

мВт

Число команд

Тип кор­пуса и число вы­водов

Техноло­гия

Дополнительные сведения

MC68A09EL (ЕР, L, Р)

8

64 К

1,5

+5

100

КД-40, ПД-40

n-МОП

] Керамичес­кий корпус для модифи­каций L, EL, CL;

MC68BO9EL (ЕР, L, P)

8

64 К

2

+5

100

КД-40, ПД-40

n-МОП

MC6809EL (ЕР, L, P)

8

64 К

1

+5

100

КД-40, ПД-40

n-МОП

пластмассо­вый корпус для модифи­каций Р, ЕР, СР

МС68АООС

8

64 К

1,5

+5

1000

72

КД-40,

n -МОП

(СР, L, P) MC68BOOL(P)

8

64 К

2

+5

1000

72

ПД-40 КД-40, ПД-40

n -МОП

MC6800CL (СР, L, P)

8

64 К

1

+5

1200

72

TU

КД-40, ПД-40

n-МОП

2650 2650A-1J 2650AJ

8 8 8

32 К 32 К 32 К

14 14 14

1,25 6,6 4,1

+5 +5

+5

525 750 750

75 75 75

КД-40 КД-40 КД-40

n-МОП n -МОП n -МОП

Фирма Sig- netics

P8080AI С8080А1

8

8

64 К 64 К

8 8

3,12 3,12

12, ±5 12, ±5

1200 1200

78 78

КД-40 ПД-40

n-МОП n-МОП

Типы Р. С имеют кор­пус КД-40, тип D — ПД-40

Р8080А2

8

64 К

8

2,63

12, ±5

1200

78

КД-40, ПД-40

n-МОП

Типы Р, С имеют кор­пус КД-40, тип D — ПД-40

D8080A2

С8080А2

)

Р8080А

D8080A С8080А

1 8

Г

64 К

8

2,08

12, ±5

1200

78

КД-40, ПД-40

n-МОП

Р8085А2 С8085А2

1 8 I

64 К

8

5

+5

850

80

КД-40

n-МОП

Ч Встроенный тактовый ге­нератор

Р8085А С8085А

}*

64 К

8

3

+5

850

80

КД-40

п-МОП

CDP1802CD

8

64 К

16

3,2

3 — 15

10

91

КД-40

кмоп

CDP1802D

8

С4К

16

6,4

3 — 15

100

91

КД-40

кмоп

Z80-CPUCS(PS) (СМ)

8

64, К

14

2,5

+5

750

158

КД-40

п-МОП

Z80A-CPUCS(PS)

S

64 К

14

4

+5

1000

158

КД-40

п-МОП

IM6100-I1PL

12

0

3,33

4 — 11

12

67

ПД-40

кмоп

IM6100-IMDL

12

0

2,5

4 — 11

12

67

КД-40

кмоп

IM6100A-IDL

12

0

5,71

4 — 11

100

67

КД-40

кмоп

Продолжение табл. 3.13

Тип

Разряд­ность

Адресуе­мая ем­кость па­мяти, бит

Число РПН

Тактовая частота, МГц

Напряжение питания, В

н

о н

Gffl

a, s

Число команд

Тип кор­пуса и число вы­водов

Технология

Дополнительные сведения

MC68000

SBP9900ACJ (AEJ, AMJ, ANJ)

16 16

16МХ8 32 К

16 16

8 3

+5 5

500

61 69

КД-64

нмоп

И2 Л

MN1610

16

64 К

5

2

+5;+12;-3

1200

33

КД-40

n-МОП

Фирма Panafa-

com

MN601

16

32 К

4

8,33

5; 10; 14

1100

41

ПД-16

n-МОП

Фирйа Data Ge-

Z8000

14

48МХ8

16

8

+5

41

n-МОП

neral

INS8900D

16

64 К

4

2

5; 12; — 8

1300

45

КД-40

n-МОП

9440DC(DM, PC) TMS9900

16 16

64 К 32 К

4 16

12 3

+5 12; ±5

1000 1200

64 67

КД-40 ПД-64

И2 Л n-МОП

Фирма Fairchild

TMS9980JL(NL)

16

16

2,5

12; ±5

855

70

КД-40,

n-МОП

JL — керамиче-

ПД-40

ский корпус,

TMS9980A

16

16

10

12; 2=5

1200

70

n-МОП

NL — пласт-

TMS9985

16

16

5

+5

n-МОП

массовый

СР1600 СР1600А D8086

16 16 16

64 К 64 К 1МХ8

8 8 8

3,3

5

5

12; 5; — 3 12; 5; — 3

+5

900 900 1400

87 87 111

КД-40 КД-40

n-МОП n-МОП НМОП

Фирма Ge-j neral Inst

Таблица 3.14. Микропроцессорные секции

Тип

Разряд­ность

о

ГГйн

Тактовая частота, МГц

Напряжение питания, В

Pпот ,мВт

Число микроко­манд

Тип кор­пуса и количест­во ВЫВО­ДОВ

Тип управляющей памяти

Техноло­гия

MCI 0800 (М)

4

100

— 5; 2; — 2

1600

16

ПД-48

МС 10801

эсл

9405АДС

4

8

13

+5

800

64

ПД-24

9406

И2 Л

(АДМ, АРС)

SN54LS482

SBP0400ACJ

4

10

5

+5

1000

76

КД-40

SN54LS482

И2 Л

SBP0401ACJ

4

10

5

+5

1500

76

КД-40

SN54LS482

И2 Л

SBP0400ACN

4

10

5

+5

1000

76

ПД-40

SN74LS482

И2 Л

SBP0401ACN

4

10

5

+5

1500

76

ПД-40

SN54LS482

И2 Л

SBP0400AMJ

4

10

5

+5

1000

76

КД-40

SN74LS482

И2 Л

SBP0401AMJ

3

10

5

+5

1500

76

КД-40

SN54LS482

И2 Л

SN54LS481J

4

10

+5

1000

210

ПД-48

SN74LS482

ттлш

SN74LS481J(N) 2901 АРС

4 4

10

16

10 25

+5 +5

1000 2400

210 512

ПД-48 ПД-40

АМ2929 АМ2911

ттлш ттлш

АМ2901АДМ

4

16

15

+5

1,3- 103

512

КД-40

АМ2909, АМ2911

ттлш

АМ2901АДС

4

16

12

+5

1.4.103

512

КД-40

АМ2909, АМ2911

ттлш

AM2901AFM

4

16

12

4-5

1,4-Ю3

512

КП-42

АМ2909, АМ2911

ттлш

AM2901FM

4

16

8,3

+5

1,4- 10*

512

КП-42

АМ2909, АМ2911

ттлш

IDM2901ADM

4

16

16

+5

1,4-103

512

КД-40

АМ2909, АМ2911

эсл

IDM2901ANC

4

16

16

+5

1,3- 103

512

ПД-40

АМ2909, АМ2911

эсл

IDM2901ADC

4

16

16

+5

1,3- 103

512

КД-40

АМ2909, АМ2911

эсл

IDM2901ADM

4

16

15

+5

1,4-Ю3

512

КД-40

АМ2909, АМ2911

эсл

IDM2901AFM

4

16

15

+5

1,4-Ю3

512

КД-40

АМ2909, АМ2911

эсл

N2901-11

4

16

25

+5

1,3- 103

512

КД-40

АМ2909, АМ2Э11

ТТЛ

Таблица 3.15. Однокристальные микро-ЭВМ

Тип

Разряд­ность

Встроенное

Число ли­ний вво­да-вывода

Тактовая частота, МГц

Напряже­ние пита­ния, В

Pпот, мВт

Число команд

Тип кор­пуса и число вы­водов

Техноло­гия

Дополнительные сведения

ОЗУ, бит

ПЗУ, бит

С8748-4

8

64X8

1 КХ8

27

6

+5

1300

95

n-МОП

F3870DC(DM, PC,

8

64X8

2КХ8

32

4

+5

1000

76

КД-40,

n-МОП

DL, PL, PM)

ПД-40

MC6803EP(L, P)

8

128X8

2КХ8

31

3,58

+5

31

ПД-40

n-МОП

MC6805L(P)

8

64X8

1 КХ8

4

+5

n-МОП

PIC1650 PIC 1655

8/12

32X8

512X12

32

1

+5

350

31

КД-40

n-МОП

12-разряд­ ная адрес-

ная шина

PIC 1670

8/12

32X8

1 КХ12

32

1

+5

350

31

КД-40

n-МОП

P8035-4 D8035-4

} <

64X8

256X8

27

6

+5

1300

95

n-МОП

РЯП48

ч

i OUrrO

D8048

} 8

64X8

1КХ8

27

6

+5

675

96

ПД-40

n-МОП

РЯПЧР

1

a O*JOv7

D8039

} 8

128X8

0

27

11

+5

700

96

ПД-40

n-МОП

D8049

8

128X8

2КХ8

27

11

4-5

700

96

ПД-40

n-МОУ

P8021

8

64X8

1 КХ8

21

4

+5

300

70

ПД-28

n-МОП

P8022

8

64X8

2КХ8

27

4

+5

400

74

КД-40

n-МОП

Встроенный

АЦП

Р8051

8

128x8

1КХ8

32

12

ПД-40

НМОП

R6500

I 8

64X8

2КХ8

32

4

4-5

700

56

ПД-40

R6501

)

SY6500

} 8

64X8

2КХ8

32

2

+5

500

53

n-МОП

SY6501

J

Z8

8

128X8

2КХ8

32

8

+5

129

n-МОП

8041

} 8

64X8

1 КХ8

18

6

4-5

90

n-МОП

8741 с ППЗУ

8741

J

87С48

8

64X8

1 КХ8

18

6

3 — 12

50

90

КМОП

МК3872 МК3873

8 8

64X8 128X8

4КХ8 2КХ8

32 32

4 4

+5

4-5

435

76 70

n-МОП n-МОП

Имеет последо­вательный ка­нал ввода-вы­вода

СОР 1804

8

64X8

2КХ8

13

8

5 — 10

102

кмоп/ кнс

TMS9940M

16

128X8

2КХ8

32

5

4-5

68

n-МОП

TMS9940E

16

128X8

2КХ8

32

5

4-5

~

68

n-МОП

Имеет встроен­ное ППЗУ

Z8611

8

128X8

4КХ8

8

4-5

n-МОП

Z8612 (Z8613) Z8671

8 8

8

128X8 128X8 128X8

Нет Нет 2КХ8

8 8 8

-4-4-4-

1 СЯ СЛ СЯ

Е

n-МОП n-МОП n-МОП

Z8681

8

128X8

Нет

8

Ч-

Сг

n-МОП

Расширяется до 62 Кбайт внеш­ней памятью или каналами ввода -вывода

3.3. ПОЛУПРОВОДНИКОВЫЕ ЗАПОМИНАЮЩИЕ УСТРОЙСТВА

По конструктивно-технологическому признаку полупроводнико­вые запоминающие устройства (ЗУ) делятся на два больших клас­са: ЗУ на основе МОП-структур и биполярные. Среди МОП-струк­тур выделяют р-канальные, <-канальные и комплементарные (КМОП) ЗУ. Последние могут изготавливаться либо в монолитном кремнии, либо на основе структур кремний на сапфире (КНС ЗУ). Биполяр­ные ЗУ в зависимости от типа используемой логики бывают ЭСЛ-типа, ТТЛ-типа или ТТЛ с диодами Шоттки и на основе инжекци-онной логики (И2 Л).

По функциональному назначению и областям применения ЗУ подразделяются на оперативные с произвольной выборкой инфор­мации (ОЗУ), применяющиеся, например, в основной памяти вычис­лительных машин, и постоянные ЗУ с программированием на ста­дии изготовления (ПЗУ) или пользователем (ППЗУ), предназначен­ные для хранения программ или для блоков микропрограммного управления вычислительных машин, генераторов символов, таблиц. Разновидностью ППЗУ являются ЗУ с перепрограммированием — так называемые репрограммируемые ЗУ (РПЗУ), применяемые для отладки программ, когда необходима многократная смена инфор­мации.

По схемотехническому принципу построения ячеек запоминаю­щей матрицы либо электронного обрамления ЗУ бывают статичес­кого и динамического типов.

В динамических ЗУ информация хранится в виде электрическо­го заряда на МОП-конденсаторе. Вследствие утечки накопленного заряда требуется его регенерация. Необходимость использования дополнительных схем регенерации и иногда трех источников пита­ния с различным напряжением является недостатком схем данного типа. Однако благодаря большей степени интеграции и низкой стоимости ЗУ этого класса широко применяются в основной памяти вычислительных машин, в периферийных и буферных устройствах. Серийно выпускаются динамические ОЗУ емкостью до 64 Кбит и ведутся разработки ОЗУ емкостью 256 и 512 Кбит на одном крис­талле.

В отличие от ОЗУ динамического типа в запоминающей ячейке статических ОЗУ используются потенциальные триггеры. Поэтому для этих ОЗУ в регенерации необходимости нет. Для их работы, как правило, необходим только один источник питания. Современ­ные статические ОЗУ по принципу действия можно разделить на три класса:

1) нетактируемые ОЗУ, в которых каждое изменение адреса вы­зывает получение нового результата, если кристалл выбран. По­требляемый ток и, следовательно, рассеиваемая мощность не зави­сят от того, выбран или не выбран кристалл. Примерами ЗУ дан­ного типа служат изделия 2613 фирмы Signetics, 4044 фирмы

Таблица 3.16. Оперативные статические запоминающие устройства емкостью 4 Кбит

Тип

Информа­ционная емкость (битХ разряд)

Время вы­борки адреса, но

Время цикла записи, не

р пот- мВт

Тип корпуса и количество вы­водов

n-МОП-типа

TMS4045-15JDL (JL, NL)

1024x4

150

150

550

КД-18, ПД-18

TMS40L45-20JL(NL)

1024X4

200

200

330

ПД-18

TMS40L47-20JDL

1024X4

200

200

330

ПД-20, КД-18

(JL, NL)

TMS4047-20JDL(JL, NL)

1024X4

200

200

550

КД-20, ПД-20

TMS40L45-25JDL (JL, NL)

1024X4

250

250

330

КД-18, ПД-18

TMS40L47-25JDL (JL, NL)

1024X4

250

250

330

КД-20, ПД-20

TMS4047-25JDL(JL, NL)

1024x4

250

250

550

КД-20, ПД-20

TMS4045-45JDL(JL, NL)

1024X4

450

450

550

КД-18, ПД-18

C2142-2

1024X4

200

200

475

КД-18

C2142L-2

1024X4

200

200

325

КД-18

D2114-2

1024x4

200

200

525

КД-18

D2114L-2

1024X4

200

200

370

КД-18

P2114-2DC, (2PC)

1024X4

200

200

500

КД-18, ПД-18

P2114-3 D2114-3

1024X4

300

300

525

ПД-18

P2114L-3 D2114L-3

1024X4

300

300

385

ПД-18

C2142

1024X4

450

450

475

КД-20

AM9130DDC (DPC)

1024X4

250

395

578

КД-22, ПД-22

AM9131CDM, (CPC, CDC)

1024x4

300

470

578

КД-22, ПД-22

AM9131BPC,

1024X4

400

620

578

КД-22, ПД-22

(BDC, BDM)

D2 147-3

4096 X 1

55

55

850

ПД-18

D2147

4096 X 1

70

70

750

ПД-18

D2147L

4096X1

70

70

675

ПД-18

D2141-2

4096 X 1

120

120

350

ПД-18

D2141-3

4096X1

150

150

350

ПД-18

D2141L-3

4096X1

150

150

200

ПД-18

D2141-4

4096X1

200

200

275

ПД-18

D2141-5

4096X1

250

250

275

КД-18

D2141L-5

4096 X 1

250

250

200

КД-18

TMS4044-15JDL(JL, NL)

4096X1

150

150

440

ПД-18, КД-18

TMS40L44-20JDL (JL, NL)

4096 X 1

200

200

275

ПД-18, КД-18

TMS4046-20JDL(JL, NL)

4096 X 1

200

200

440

ПД-20, КД-20

TMS40L44-25JDL(JL NL)

4096 X 1

250

250

275

КД-18 ПД-18

TMS4046-25JDL(JL, NL)

4096 X 1

250

250

440

КД-20, ПД-20

Продолжение табл. 3.16

TMS4044-45JDUJL, NL)

4096 X 1

450

450

440

КД-18, ПД-18

MK4104J-4, J-34, N-4

4096 X 1

250

385

150

ПД-18

MK4104J-35 }

MK4104N-5

4096X1

300

460

150

ПД-18

MK4104N-35 j

MK4104J-6, (N-6)

4096 X 1

350

535

150

ПД-18

ЭСЛ-типа

MB 7077

1024X4

25

20

625

КД-22

F 10470 DC

4096 X1

30

25

1000

ПД-18

F100470DC, (PC)

4096X1

35

25

877

ПД-18, КП-18

КМОП-типа

HMI-6514-2 HMI-6519-9

1024x4

270

240

0,25

ПД-18

NMC-6514J-2 NMC-6514J-9

1024X4

300

420

0,25

HMI-6514-5

1024X4

320

420

2,5

ПД-18

HMI-6533-2 HMI-6533-9

1024X4

350

475

0,5

ПД-22

HM9-6533-2

1024X4

350

475

0,5

КП-22

MWS5H4-5D, (5E)

1024X4

650

500

0,5

КД-18, ПД-18

MWS5114-D, (E)

1024X4

650

500

0,25

КД-18, ПД-18

HMI-6504-2 HM I -6504-9

4096 X 1

270

350

0,25

ПД-18

HM9-6504-2

4096X1

270

350

0,25

КП-18

NMC-6504J-2 NMC-6504J-9

4096X1

300

420

0,25

HMI -6504-5

4096-X 1

320

420

2,5

ПД-18

HMI-6543-2

4096 X 1

350

475

0,5

ПД-22

HM9-6543-2

4096 X 1

350

475

0,5

КП-22

NMC6504J-5 NMC6504-N-5

4096X1

350

500

2,5

ТТЛ-типа

SN54S400J(N)

[

SN54S401J(N)

4096X1

75

75

500

— —

SN74S400J(N)

SN74S401

HM2540

4096 X 1

45

35

575

ПД-18

N82S400A-1 N82S401A-1

4096X1

45

70

775

КД-18

N82S400-1 N82S401-1

4096X1

45

35

775

КД-18

93470DC, (PC) 93471DC, (PC)

4096x1

55

30

950

ПД-18

93470DM 1 93471DM

4096X1

55

30

1000

ПД-18

1. Для ЗУ КМОП-типа указана потребляемая мощность в режиме хранения.

Texas Instr., 7141 фирмы Intersil емкостью 4КХ1 и 2614 фирмы Signetics, 2114 фирмы Intel, 4045 фирмы Texas Instr. емкостью 1КХ4;

2) тактируемые ОЗУ, в которых каждый раз для получения ре­зультата надо выбирать кристалл, а затем возвращаться к невы­бранному состоянию для перезарядки внутренних цепей. Потребляе­мый ток в невыбранном состоянии обычно меньше, длительность цикла примерно в 1,5 раза больше времени выборки адреса. Приме­ром ЗУ такого типа служат изделия 4104 фирмы Mostek и 6104 фир­мы Zilog с организацией 4КХ1 и 6114 фирмы Zilog с организа­цией 1КХ4;

3) нетактируемые ОЗУ с уменьшением потребляемой мощности, если кристалл не выбран (в режиме хранения информации). При­мером таких ЗУ являются изделия 2147 и 2141 фирмы Intel. Вре­мя выборки адреса равно длительности цикла. Статические ЗУ та­кого типа наиболее перспективны.

Постоянные запоминающие устройства выпускаются двух ти­пов: программируемые в условиях изготовления с помощью фото­шаблона (так называемые масочные ПЗУ) и однократно програм­мируемые в условиях эксплуатации (ППЗУ). Программирование осуществляется пережиганием плавких перемычек из нихрома, спла­вов титана или поликристаллического кремния либо запатентован­ным фирмой Intersil методом миграции алюминия при лавинном пробое, в результате чего транзистор в матрице трансформируется в диод, закорачивающий соответствующие шины. Недостатком ППЗУ является однократное программирование. Возможность jie-однократно изменять информацию присуща РПЗУ. Выпускаемые в настоящее время РПЗУ относятся к двум типам: РПЗУ с плавающим затвором и со стиранием информации ультрафиолетовыми лучами (типов FAMOS) и РПЗУ на основе МНОП-структур с электричес­ким стиранием и программированием. В 1982 г. появился новый класс электрически стираемых РПЗУ на основе двузатворных n-МОП-структур, в которых один затвор — плавающий — использу­ется для хранения заряда, другой — управляющий — для управле­ния процессом записи и стирания информации (например, РПЗУ 2816, 2817 фирмы Intel). В табл. 3.16, 3.17 приведены параметры наиболее широко применяемых статических ОЗУ емкостью 4 Кбит и однократно программируемых ППЗУ емкостью свыше 1Кбит.

Таблица 3.17. Однократно электрически программируемые постоянные запоминающие устройства

Тип

Информаци­онная ем­кость ,битХ разряд

о

a If

8,13

< ffl то

А

Тип корпуса и количество вы­водов

10149F

256X4

20

750

ПД-16

GXB10149

256X4

20

780

ПД-16

MCM10149F(L)

256X4

25

676

КП-16,

ПД-16

НМ1-7610А5 НМЗ-7610А5

} 256X4

40

650

ПД-16

93417DC(FC, PC) 93427DC(FC, PC)

} 256X4

45

550

КД-16, ПД-16

КП-16,

D3621-1

256X4

50

650

ПД-16

DM74S287J(N) DM74S387J(N)

} 256X4

50

650

ПД-16

63LS140F

256X4

55

325

КП-16

93417DM(FM) 93427DM(FM)

} 256X4

60

550

КД-16,

КП-16

AM27S10DC(DM)

256X4

60

550

ПД-16

29662DM

29663 DM

| 256X4

75

650

HM1-6611-A2 HM1-6611-A9

1 256X4

250

2,5

ПД-16

НМЭ-6611-А2

256X4

250

2,5

КП-16

HM9-6611-2 HM9-6611-9

1 256X4

350

0,5

ПД-16,

КП-16

53RA281J(N) 63RA281J(N)

1 256X8

30

550

ПД-24

HM1-7625R5 HM3-7625R5

| 256X8

60

925

ПД-16,

ПД-24

N82S114J(N)

256X8

60

875

КД-24,

ПД-24

6308-1 6309-1

1 256X8

70

775

ПД-20

6335- IF (J)

256X8

70

850

КП-24,

ПД-24

MCM7620LDC MCM7621LDC

} 512X4

70

325

ПД-16

HM1-7620A5, HM3-7620A5

} 512X4

45

650

ПД-16

93436DC(FC) 93446DC(FC)

} 512X4

50

650

КД-16,

КП-16

DM74S570J(N) 93436DM(FM) 93446DM(FM)

512X4 | 512X4

55 60

650 650

ПД-16 КД-16,

КП-16

D3602A-2

)

D3622A-2

[ 512X4

60

700

ПД-16

D3602

D3602A

512X4

70

700

ПД-16

Продолжение табл. 3.17

Тип

Информаци­онная ем­кость, битХ X разряд

и <

я ад­

iS -

* X сц

И °-° о-о <и

ЙЮ 0.

в

сн

&<и

О- S

Тип корпуса и количество вы­водов

MCM7620DC MCM7621DC

1 512X4

70

500

ПД-16

MCM7620DM MCM7621DM

} 512X4

85

500

ПД-16

D3602-4 D3622-4

} 512x4

90

700

ПД-16

D3602-6

512X4

90

650

ПД-16

М3602

512X4

90

700

ПД-16

D3304

512X8

70

950

ПД-24

D3304A

512X8

90

950

ПД-24

D3304A6

512X8

90

700

ПД-24

S(N)82S146F S(N)82S147F

} 512X8

45

775

ПД-20

HM1-7640AR5, НМ1-7640А5

1 512X8

50

900

ПД-24

93438DC(FC, PC) 93448DC(FC, PC)

} 512X8

55

875

КД-24, КП-24, ПД-24

D3604A-2 D3624A-2

| 512X8

60

875

ПД-24

N82S115J(N)

512X8

60

875

КД-24, ПД-24

D3604 D3624

} 512X8

70

950

ПД-24

D3604A D3624A

| 512X8

70

875

ПД-24

MCM7640D(DC)

MCM7640DM

512X8 512X8

70 85

700 700

ПД-24 ПД-24

SN54S474J(W)

SN54S475J(W) D3604-4

} 512X8 512X8

85 90

600 950

КП-24, ПД-24 ПД-24

D3604-6

512X8

90

735

ПД-24

D3604A

512X8

90

650

ПД-24

MD3604

512X8

90

950

ПД-24

S82S115F

512X8

SO

925

ПД-24, КД-24

SN74S476J(N) SN74S477J(N)

} 1024X4

40

475

ПД-18

93452DC(PC) 93453DC(PC)

} 1024X4

55

850

ПД-18

D3605-2 D3625-2

| 1024X4

60

750

ПД-18

D3605

i 1024X4

70

750

ПД-18

D3G25

j

i

Продолжение табл. 3.17

Тип

Информаци­онная ем­кость, битХ разряд

Время выборки адреса, не

Pпот, мВт

Тип корпуса и количество выводов

С3605А-1 С3605А

1024X4 1024X4

60 60

700 700

КД-18 КД-18

SN74S478J(N) SN74S479J(N)

1024X8

45

625

ПД-24

DM87S180J(N)

1024X8

60

850

ПД-24

НШ -7680-5

1024x8

60

850

ПД-24

MCM7680DC MCM7681DC

1024X8

70

750

ПД-24

D3608

D3628

1024X8

80

950

ПД-24

D3608-4

D3628-4

1024X8

100

950

ПД-24

SN74S452J(N SN74S453J(N)

2048X8

50

625

ПД-24

MCM7684DC

MCM7685DC

2048X8

70

600

HM 1-76 16-2,

HM 1-76 160-2

HM 1-76 16 1-2

2048X8

80

900

ПД-24

HM9-76 160-2

MCM7684DM MCM7685DM

} 2048X8

85

700

КД-24

DM87S190J(N;

2048X8

70

875

S82S190J(N)

2048X8

100

925

КД-24, ПД-24

N82S190J(N)

2048X8

80

875

ПД-24

3636 B-l

2048X8

35

800

935 10M

2048X8

45

82HS191

2048X8

60

875

ПД-24

MB7138H

2048X8

45

945

ПД-24

M3636

2048X8

80

926

HA-6616

2048X8

200

50

HA-6646

4096X4

200

50

82S195

4096X4

70

800

82S321

4096X8

90

875

3632

4096X8

40

775

MB7142H

4096X8

55

970 i

ПД-24

ПРИЛОЖЕНИЕ. ТИПОВЫЕ КОРПУСЫ ИМС


Перечень зарубежных ИМС, вошедших в справочник

Тип ИМС

1

Стр. тип ИМС

Стр,

Тип ИМС

Стр

53RA281

126

93452

127

ADC-ET10

62

54LS261

102

93453

127

ADC-ET12

62

63LS140 63RA281

126

126

93470

93471

125 125

1 ADC-NC8 ADC0800

62 62

74S261

102

93510

128

ADC0801

62

87С48 82HS191

121 128

А109 А205

22 48

ADC0802 ADC0803

62 62

82S195

128

A211

48

ADC0804

62

82S321

128

AD504

22

ADC0808

63

93S43

102

AD505

22

ADC0809

63

2650

116

AD507

22

ADC0816

63

2901

119

AD509

22

ADC0817

63

3632

128

AD512

22

ADC856

62

3636

128

AD517

22

ADD3501

62

3701

72

AD518

22

ADX118

22

4143

60

AD542

22

ADX218

22

4144

60

AD544

22

ADX318

22

4145 6308 6309 6335

60 126 126 126

AD559 AD561 AD562 AD565

56 56 56 5fi

АМ2505 AM25L05 AM25LS14 AM25S05

102 102 ЮЗ 102

£041

126 II AD570

q]

AM27S10

126

8700

60 AD571

pi

АМ405

22

8701

60 AD574

6

АМ406

22

8702

60 AD580

85

АМ450

22

8703

60 AD581

85

АМ452

22

8704

60 AD7501

72 74

АМ460

22

8705 8741

60 AD7502 121 AD7503

72

АМ462 АМ464

22 22

8750 9344 9405

60 102 1 19

AD7506 AD7507 AD75H

76 74 70

АМ490-2 AM 1000 AM 1001

22 60 60

9440

118

AD7512

66

AM 1002

60

10 149 29 662 29664 37002 37 003

126 126 126 70,72 72

AD7513 AD7516 AD7519 AD7520 AD7522

66 70 70 56 56

АМ2009 АМ2505 АМ2901 АМ3705 АМ6300

72 102 119 74 86

37 052

74

AD7523

К6

АМ9130

323

37 053 37 082

74 74

AD7524 AD7530

56 S6

АМ9131 В109

123 24

37 083

74

AD7531

56

С2142

123

93417

126

AD7550

61

С3605

128

93 427

126

AD7570

61

С8080

117

93 436

126

ADC-EK8

62

С8085

117

93 438

127

adc-ekio

62

С8748-4

120

93 446 93 448

126 127

ADC-EK12 ADC-ET8

62 62

СА108 СА208

24 24

Продолжение

Тип ИМС

Стр.

Тип ИМС

Стр

Тип ИМС

Стр.

СА308

24

DAC0801

57

ESM1432

48

СА741

24

DAC0802

57

ESM1532

48

СА3078

24

DAC0806

57

ESM1632

48

САЗ 100

24

DAC0807

57

ESM1732

48

С A3 130

24

DAC0808

57

F3870

120

САЗ 140

24

DAC-UP8

57

F 10470

124

САЗ 160

24

DG171

66

F 100470

124

СА6078А

24

DG173

66

F 1001 83

102

CD4016

70

DG175

66

GXB10149

126

CD4052

72

DG200

66

HA909

24

CD 4053

72

DG300

66

HA911

24

CD4067

76

DG301

66

HA1301

24

CD4097

76

DG302

66

HA 1303

24

CDP1802

117

DG303

66

HA 1306

48

CDP1804

121

DG304

66

HA 1308

48

СР1600

118

DG305

66

HA 1309

48

СР1600А

119

DG306

66

HA1310

48

D2114

123

DG307

66

HA1311

48

D2141

123

DG381

66

HA1312

48

D2147

123

DG384

66

HA1313

48

D3304

127

DG387

66

ПА1314

48

D3602

126,

DG390

66

HA1316

49

127

DG501

72

HA1322

49

D3604

127

DG503

72

HA 1324

49

D3605

127

DG506

76

HA 1325

49

D3608

128

DG507

76

HA2050

24

D3G21

126

DG508

76

HA2055

24

D3622

126

DG509

72

HA2060

24

D3624

127

DG511

72

HA2065

24

D3625

127

DGMlll

66

HA2101

24

D3628

128

DGM122

68

HA2107

24

D8035

120

DM74S287

126

HA2201

24

D8039

120

DM74S387

126

HA2107

24

D8048

120

DM74S570

126

HA2201

24

D8049

120

DM7875

102

HA2207

24

D8080A

117

DM87S180

128

HA2500

24

D8086

118

DM87S190

128

IIA2502

24

D ACT 1200

56

DM1605

86

HA2505

24

DAC-01

56

ESM222

48

HA2510

24

DAC-1C8

57

ESM231

48

HA2512

24

DAC-1C10

57

ESM432

48

HA2515

24

DAG -02

56

ESM532

48

HA2520

24

DAC-03

56

ESM632

48

HA2522

24

DAC-04

56

ESM700

80

HA2525

24

DAC-08

56

ESM732

48

HA2530

24

DAC-76

57

ESM1231

48

HA2535

24

DACSO

57

ESM1406

80

HA2-2600

26

DAC0800

57

ESM1410

80

HA2-2602

26

ирииилжение

Тип ИМС

Стр.

Тип ИМС

Стр.

Тип ИМС

Стр.

HA2-2605 .

26

HMI-6514

124

L143

83

НА2620

26

HMI-651

124

L146

83

НА2622

26

HMI-6533

124

L148

26

НА2625

26

HMI-6543

124

L192

80

НА2-2640

26

HMI-6611

126

L200

83

НА2-2645

26

HMI-7610

126

LAS 14

83

НА2-2700

26

НМ 1-7616

128

LAS15

83

НА 1-2704

26

HMI-7620

126

LAS 16

83

НА 1-2705

26

HMI-7625

126

LAS 18

83

НА2-2900

26

HMI-7640

127

LAS 19

83

НА2-2904

26

HMI-7680

128

LAS723

83

НА2-2905

26

HMI-76160

128

LAS 1400

81

НА5100-2

26

HMI-76161

128

LAS 1500

81

НА5190

26

НМЗ-7610

126

LAS 1600

81

НА6616

128

НМЗ-7620

126

LAS 1800

81

НА6646

128

НМЗ-7625

126

LAS 1900

81

НА 17741

24

НМ9-6504

124

LAS3905

81

HI506

76,78

НМ9-6533

124

LF151

26

HI507

78

НМ9-6543

124

LF155

26

HI508

78

НМ9-6611

126

LF156

26

HI509

78

НМ9-76160

128

LF157

26

HI516

78

HS1000

76

LF255

26

HI518

78

HS3140

58

LF256

26

HI562

57

ICL7101

63

LF257

26

HI 1080

57

ICL7103

63

LF355

26

НИ 085

57

ICL7104

63

LF356

26

! НИ800

66,68

ICL7106

63

LF357

28

! HI1818

76

ICL7107

63

LF13741

28

HI 1828

76

ICL7600

26

LFT356

28

HI 1840

76

ICL761I

26

LH0075

80

HI5040

68

IDM2901

U9

LH0076

80

HI5041

68

IH5060

76

LH117

83

HI5042

68

Ш5070

76

LH217

83

HI5043

68

IH5140

68

LH317

83

HI5044

68

Ш5141

68

LM10

28

HI5045

68

IH5142

68

LM781

80

Н 15046

68

IH5143

70

LM101

28

HI5048

68

IH5144

76

LM107

28

HI5049

68

IH5145

70

LM108

28

HI5050

68

IH6108

78

LM109

81

HI5051

68

IH6118

78

LM112

28

Н 15607

67

JM6l00

117

LM117

83

HI5608

57

INS8900

118

LM118

27

HI5609

57

LI15

26

LM120

8!

HI5610

57

L123

83

LM123

81

HI5612

57

L129

81

LM125

84

НМ2540

124

L130

81

LM126

84

HMI-6504

124

L131

80

LM127

84

L141

26

Продолжение

Тип НМС

Стр

Тип ИМС

Стр.

Тип ИМС

Стр.

LM136

85

LM709

28

MCI 556

30

LM137

83

LM723

83

MCI 568

84

LM138

84

LM725

28

MCI 709

30

LM145

81

LM741

28

j MC1712

30

LM150

83

LM748

28

MCI 741

30

LM19G

84

LM1408

58

MCI 748

30

LM199

85

LM1508

58

MCI 776

30

LM20!

28

LM3999

85

MC3408

58

LM207

28

LM4250

28

MC3410

58

LM208

28

M3636

128

MC3412

58

LM209

81

M5102

49

MC3420

86

LM212

28

M5112

49

MC3421

86

LM216

28

M5133

28

MC3476

30

LM2L7

83

M514I

28

MC3510

59

LM218

28

M51709

28

MC3512

59

LM220

81

MAA501

30

MC3520

86

LM223

81

MAA502

30

МС3521

86

LM225

84

MAA503

30

MC6800

116

LM226

84

MAA504

30

MC68AOO

116

LM227

84

MAA725

30

MC68A09

116

LM237

83

MAA741

30

MC68BOO

116

LM238

84

MAA748

30

MC68B09

116

LM245

81

MB7077

124

MC6803

120

LM250

83

MB7138

128

MC6805

120

LM299

85

MB7142

128

MC6809

116

LM301

28

MBA810

49

MC6890

59

LM307

28

MCI 403

85

MC7700

80

LM308

28

MCI 503

85

MC7800

80

LM309

81

MCI 406

58

MC78MOO

80

LM312

28

MCI 408

58

MC7900

81

LM316

28

MCI 420

30

MC79MOO

80

LM317

83

MCI 430

30

MC10183

102

LM318

28

MCI 431

30

MCI 0287

102

LM320

81

MCI 433

30

MC 10317

63

LM323

81

MCI 436

30

MCI 03 18

59

LM325

84

MCI 439

30

MCI 0800

118

LM326

84

MCI 454

49

MCI 4433

63

LM327

84

MCI 456

30

MCI 4554

102

LM337

83

MCI 468

84

MC34001

32

LM338

84

MCI 506

58

MC35001

32

LM340

80

MCI 508

58

MCM7620

126,

LM341

80

MCI 520

30

127

LM342

80

MCI 530

30

MCM7621

126,

LM345

81

MCI 531

30

127

LM350

83

MCI 533

30

MCM7640

127

LM380

49

MCI 536

30

MCM7680

128

LM383

49

MCI 53 9

30

MCM7681

128

LM399

85

MCI 554

49

MCM7684

128

Тип ИМС

Стр.

Тип ИМС

Стр.

Тип ИМС

Стр.

МСМ7685

128

N82S147

127

PM157

34

МСМ10149

126

N82S190

128

PM255

34

MD3604

127

N82S400

125

PM256

34

MDA2010

49

N82S401

125

PM257

34

MDA2020

49

N2901

119

PM355

34

МК3872

121

NE530

32

PM356

37

МК3873

121

NE531

32

PC357

37

МК4104

124

NE535

32

PM725

37

MLM101

32

NE536

32

PM741

37

MLM107

32

NE538

32

R6501

121

MLM108

32

NE5007

59

R6500

121

MLM109

81

NE5008

59

RCA3085

83

MLM201

32

NE5009

59

RC4194

84

MLM207

32

NE5018

59

REF01

85

MLM208

32

NE5118

59

REF02

85

MLM209

81

NE5534

32

RM723

83

MLM301

32

NE5551

84

RM4194

84

MLM307

32

NE5552

84

RM4195

84

MLM308

32

NE5553

84

S54LS261

102

MLM309

81

NE5554

84

S82S115

127

ММ451

66

NE5555

84

S82S146

127

MM 454

70

NMC6504

124

S92S147

127

MM550

66

NMC6514

124

S82S190

128

MM551

66

ОР01

32

SA709

36

MM554

70

ОР02

32

SA741

36

MM4504

72

ОР05

32

SBP0400

119

MM5504

72

ОР07

34

SBP0401

119

MN563

59

ОР08

34

SBP9900

118

MN601

118

ОР12

34

SDA5010

63

MN1610

118

ОР15

34

SDB6020

63

MPC4

72

ОР16

34

SE530

36

MPC8

74

ОР17

34

SE531

36

MFC 16

76

ОР20

34

SE535

36

MP5010

85

Р2114

123

SE538

36

MPY8

102

Р8021

120

SE5534

36

MPY12

102

Р8022

120

SE5551

84

MPY16

103

Р8035

120

SE5552

84

MPY24

103

Р8039

120

SE5553

84

MUX88

74

Р8048

120

SE5554

84

MVD409

76

Р8051

121

SE5555

84

MVD807

76

Р8080

116,

SE6560

86

MV808

76

117

SFC2100

83

MV1606

76

Р8085

117

SFC2101

36

MWS5114

124

PIC 1650

120

SFC2107

36

N74LS261

102

PIC 1655

120

SFC2108

36

N82S114

126

PJC1670

120

SFC2109

81

N82S1 15

127

PAH 55

34

SFC2118

36

N82S146

127

PM156

34

SFC2200-

83

1 Тип ИМС Стр.

Тип ИМС

Стр.

Тип ИМС

Стр.

SFC2201 36

SG4501

84

SN74LS73

89

SFC2207 36

SJ3002

66

SN74LS76

89

SFC2208 36

SJ3705

72

SN74LS78

89

SFC2209 81

SL402

49

SN74LS90

98

SFC2218 36

SL403

49

SN74LS91

96

SFC2300 83

SL442

86

SN74LS92

98

SFC2301 36

SL541

38

SN74LS93

98

SFC2307 36

SL701

38

SN74LS95

94

SFC2308 36

SL702

38

SN74LS96

94

SFC2309 81

SL748

38

SN74LS107

89

SFC2315 36

SL7800

80

SN74LS109

89

SFC2318 36

SL78MOO

80

SN74LS122

90

SFC2376 83

SM1605

86

SN74LS123

90

SFC2476 36

SN25LS14

103

SN74LS124

90

SFC2709 36

SN52101

38

SN74LS138

91

SFC2723 83

SN52107

38

SN74LS139

92

SFC2741 36

SN52108

38

SN74LS160

98

SFC2748 36

SN52660

38

SN74LS161

98

SFC2761 36

SN52702

38

SN74LS162

98

SFC2776 36

SN52709

38

SN74LS163

98

SFC2778 36

SN52741

38

SN74LS164

96

SFC2800 81

SN52748

38

SN74LS165

96

SFC28618 36

SN52770

38

SN74LS166

96

SG101 36

SN52771

38

SN74LS168

99

SG107 36

SN52777

38

SN74LS169

99

SG117 83

SN72723

38

SN74LS173

94

SG127 83

SN72301

38

SN74LS174

94

SG201 36

SN72307

38

SN74LS175

94

SG207 36

SN72308

38

SN74LS183

101

SG307 36

SN72660

38

SN74LS190

99

SG327 83

SN72702

38

SN74LS191

99

SG741 36

SN72709

38

SN74LS192

99

SG748 36

SN72741

38

SN74LS193

99

SG1250 36

SN72748

38

SN74LS194

94

SG1501 84

SN72770

38

SN74LS195

94

SG1502 84

SN72771

38

SN74LS196

99

SG1524 86

SN72777

38

SN74LS197

100

SG1525 86

SN54LS26

102

SN74LS221

90

SG1526 86

SN54LS384

ЮЗ

SN74LS247

92

SG1660 36

SN54S400

124

SN74LS248

92

SG1760 36

SN54S401

124

SN74LS249

92

SG2250 38

SN54S474

127

SN74LS261

102

SG2502 84

SN54S475

127

SN74LS273

95

SG2524 86

SN54LS481

119

SN74LS274

102

SG3250 38

SN74LS42

91

SN74LS283

101

SG3501 84

SN74LS47

91

SN74LS290

100

SG3502 84

SN74LS48

91

SN74LS293

100

SG3524 86

SN74LS49

91

SN74LS295

95

Тип ИМС

Стр.

Тип ИМС

Стр.

1

Тип ИМС

Стр.

SN74LS299

95

SN74S476

127

SN74174

94

SN74LS322

96

SN74S477

127

SN74175

94

SN74LS323

95

SN74S478

128

SN74176

99

SN74LS324

90

SN74S479

128

SN74177

99

SN74LS325

90

SN7442

91

SN74178

94

SN74LS326

90

SN7443

91

SN74179

94

SN74LS327

90

SN7444

91

SN74190

99

SN74LS373

95

SN7445

91

SN74192

99

SN74LS374

95

SN7446

91

SN74193

99

SN74LS377

95

SN7447

91

SN74195

94

SN74LS378

95

SN7448

91

SN74196

99

SN74LS379

95

SN7472

89

SN74197

100

SN74LS384

103

SN7473

89

SN74198

95

SN74LS385

101

SN7474

89

SN74199

95

SN74LS390

100

SN7476

89

SN7422I

90

SN74LS395

95

SN7480

101

SN74246

92

SN74LS396

96

SN7482

101

SN74247

92

SN74LS481

119

SN7483

101

SN74248

92

SN74LS490

100

SN7490

98

SN74249

92

SN74LS568

100

SN7491

96

SN74273

95

SN74LS569

100

SN7493

98

SN74278

95

SN74LS668

100

SN7494

96

SN74283

101

SN74LS673

96

SN7495

94

SN74284

102

SN74S124

90

SN7496

94

SN74285

102

SN74S138

91

SN74104

89

SN74290

100

SN74S139

92

SN74105

89

SN74293

100

SN74S160

98

SN 74107

89

SN74376

95

SN74S161

98

SN74109

89

SN74390

100

SN74S162

98

SN74110

89

SN74393

100

SN74S163

98

SN74111

89

SN74490

100

SN74S168

99

SN74112

89

SN74492

100

SN74S169

99

SN74113

89

SP9768

59

SN74S174

94

SN74114

89

SSS725

38

SN74S175

94

SN7412I

90

SSS741

38

SN74S194

94

SN74122

90

SSS1408

59

SN74S195

94

SN74123

90

SU536T

38

SN74S196

99

SN74141

92

SY6500

121

SN74S197

100

SN74145 -

92

SY6501

121

SN74S274

102

SN74154

92

ТАА241

38

SN74S281

95

SN74155

92

ТААЗОО

49

SN74S283

101

SN74156

92

ТАА435

49

SN74S299

95

SN74160

98

ТАА521

38

SN74S373

95

SN74161

98

ТАА522

38

SN74S374

95

SN74162

98

ТАА611

49

SN74S400

124

SN74163

98

ТАА861

40

SN74S401

124

SN74164

96

ТАА865

40

SN74S452

128

SN74166

96

ТАА221

40

SN74S453

128

SN74173

94

ТАА222

40

Тип ИМС

I

Стр.

Тип ИМС

Стр.

Тип ИМС

Стр.

TBA435

80

TDA2870

51

TLE0157

40

TBA625

80

TDA3000

51

TL061

40

TBAG41

50

TDA4250

40

TL066

40

TBASOO

50

TDS0118

40

TL071 -

40

TBA800

50

TDB0123

81

TL080

40

TBA810

50

TDB0148

40

TL081 v

42

TBA820

50

TDB0155

40

TL087

42

TBA915

50

TDB0156

40

TL088

42

ТС А 160

50

TDB0157

40

TL494

86

TCA520

40

TDB0723

83

TL495

86

TCA680

40

TDB0791

40

TL497

86

TCA760

50

TDB1200

81

TL507

63

TCA830

50

TDB7800

81

TL0661

40

TCA940

50

TOGO 123

81

TL0871

42

IDA

40

TDC0155

40

TL0881

42

TDA0741

40

TOGO 156

40

TL1709

42

TDA0748

40

TOGO 157

40

TL1723

83

IDA 10 10

50

TDC1001

63

TL1741

42

IDA 103 4

40

TDC1002

63

TL3723

83

IDA 1037

50

TDC1003

102

TMS4044

123, 124

TDA1060

86

TDC1007

63

TMS40L44

123

IDA 1405

80

TDC1008

102

TMS4045

123

TDA1412

80

TDC1010

103

TMS40L45

123

TDA1415

80

TDC1014

63

TMS4046

123

TDA2002

50

TDC1016

59

TMS4047

123

TDA2010

51

TDC1021

63

TMS40L47

123

TDA2020

51

TDE0123

81

TMS9900

118

TDA2030

51

TDE0155

40

TMS994

121

TDA2611

51

TDE0156

40

TMS9980

118

Тип ИМС

Стр.

Тип ИМС

Стр.

Тип ИМС

Стр.

ТМС9985

118

м А777

44

UL1493

51

цА78

81, 83

м А783

51

UL1495

51

цА78

60

м А791

44

UL1496

51

цА79

83

м А799

44

UL1497

51

цА79

83

м А7307

51

UL1498

51

цА101

42

цА107

42

м А7800

81

ULS2139

44

цА108

42

мА7900

80

ULN2151

44

цА109

81

м А540

86

ULN2171

44

цА201

42

м AF155

44

ULS2139

44

цА207

42

м АР156

44

ULS2151

44

цА208

42

м АР157

44

UL.S2171

44

ЦА209

81

м АР355

44

Z8

121

ЦА301

42

м AF356

44

цА307

42

м AF357

44

Z80

117

цА308

42

yAF771

44

Z8000

118

цАЗОЭ

81

ЦАР40

86

Z8611

121

fxA702

42

U110

44

Z8612

121

ЦА706 цА709

51

42

UL1401

51

Z8613

121

|хА714

42

UL1402

51

Z8671

121

цА714

42

UL1403

51

Z8681

121

цА715

42

UL1405

51

fxA723

83

UL1461

51

ZN423

85

уА725

42

UL1480

51

ZN432

63

JJ.A740

42

цА741

42

UL1481

51

ZN433

63

J.A748

42

UL1490

51

цА759

~£в

44

UL1491

51

ZN458

85

(ЛА776

44

UL1492

51

ZN1066

86


ББК 32.844.1

К 95

УДК 621.3.049.77( — 87) (03);

Рецензент М. А. Бендрековский

К95

Кутыркин Ю. М. и др.

Зарубежные интегральные микросхемы широко­го применения: Справочник/Ю. М. Кутыркин, А. В. Нефедов, А. М. Савченко; Под ред. А.А.Чернышева. — М.: Энергоатомиздат, 1984. — 144 с., ил. 55 к. 200 000 экз.

В справочнике приведены условные обозначения и электрические параметры широко распространенных зарубежных аналоговых и циф­ровых микросхем.

Справочник рассчитан на инженеров и техников, а также на ши­рокий круг читателей, занимающихся эксплуатацией и ремонтом за­рубежной электронной аппаратуры.

К

2403000000-092 051(01)-84

252-84

ББК 32.844.1 6ФО.З

ЮРИЙ МИХАЙЛОВИЧ КУТЫРКИН АНАТОЛИЙ ВЛАДИМИРОВИЧ НЕФЕДОВ АНАТОЛИЙ МИХАЙЛОВИЧ САВЧЕНКО

Редактор Н. Н. Горюнов Редактор издательства Л. Д. Никулина Художественный редактор Т. А. Дворецкова Технический редактор А. С. Давыдова Корректор 3. Б. Драновская

ИБ № 3038

Сдано в набор 24.08.83. Подписано в печать 16.01.84. Т-04146. Формат 84Х108 1/32. Бумага типографская № 2. Гарнитура литературная. Печать высокая. Усл. печ. л. 7,56. Усл. кр.-отт. 7,82. Уч.-изд. 10,7. Тираж 200000 экз. Заказ № 562. Цена 55 к.

Энергоатомиздат, 113114, Москва, М-114, Шлюзовая наб.. 10

Владимирская типография <Союзполиграфкрома> при Государственном комитете СССР по делам издательств, полиграфия и книжной торговли 600000, г. Владимир, Октябрьский проспект, д. 7

Энергоатомиздат, 1984

OCR Pirat

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Реферат: Зарубежные ИМС широкого применения Чернышева

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222739)
Комментарии (3013)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
