Министерство образования российской федерации

государственное образовательное учреждение

высшего профессионального образования

«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»

ИНСТИТУТ НЕФТИ И ГАЗА

Методические указания

по оформлению пояснительной записки дипломных, курсовых проектов (работ) контрольных работ, отчетов по практикам (приложения)

для студентов специальности 090800 «Бурение нефтяных и газовых скважин» очной и заочной форм обучения

(часть 2)

Тюмень 2000

Утверждено редакционно-издательским советом

Тюменского государственного нефтегазового университета

Составители: Овчинников В.П. - доктор технических наук, профессор

Кузнецов Ю.С. - доктор технических наук, профессор

Шенбергер М.В. - кандидат технических наук, доцент

Овчинников П.В. - кандидат технических наук, доцент

Уманская С.В. - нормоконтролер

ã Тюменский государственный нефтегазовый университет

2000 г.

Приложение А

(обязательное)

Оформление титульных листов

Титульный лист является первым листом ПЗ, выполняется на листах формата А4 (210´297 мм) по ГОСТ 2.301 [8] по формам, приведенным на рисунках А1-А3:

Поле 1 – наименование ведомства, в систему которого входит университет. Полное и сокращенной название университета.

Поле 2 – полное наименование кафедры.

Поле 3 – наименование записки и темы на которую составлен титульный лист:

Поле 4 – наименование дисциплины.

Поле 5 – тема специальной части дипломного проекта.

Поле 6 – обозначение записки (приложение Б, В).

Поле 7 – на рефератах, контрольных и лабораторных работах указывается: группа, подпись, расшифровка подписи (И.О. Фамилия) студента, выполнившего работу. Ученое звание, ученая степень, подпись и расшифровка подписи преподавателя.

На курсовых проектах (работах) – группа, подпись, расшифровка подписи студента.

На дипломных проектах – характер работы, выполненной лицом подписывающим записку, подпись и ее расшифровка (и. о. фамилия).

Поле 8 – руководитель (ученое звание, ученая степень) подпись, расшифровка подписи, оценка и дата.

Поле 9 – год выполнения ПЗ (без указания слово «год» или «Г»)

Поле 10 – подпись, дата и оценка проверяющего.

Поле 11 – разрешение о допуске к защите дипломного проекта.

Образцы оформления титульных листов на рисунках А1, А2 и А3.

Таблица А.1 - Индексы рефератов, курсовых и дипломных проектов (работ)

Дисциплина и вид выполняемой работы

Индекс

1 Основы бурового дела. Реферат

ОБД.Р.

2 Технология бурения нефтяных и газовых скважин. Разрушение горных пород. Курсовая работа

ТБ.РГП.КР

3 Технология бурения нефтяных и газовых скважин. Курсовой проект

ТБ.КП

4 Буровые растворы. Курсовая работа

БР.КР

5 Наклонно направленное и горизонтальное бурение. Курсовая работа

ННиГБ.КР.

6 Заканчивание скважин. Курсовой проект

ЗС.КП.

7 Дипломный проект

ДП.

Министерство образования Российской Федерации

ТЮМЕНСКИЙ

ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ

(ТюмГНГУ)

Рисунок А.1 – Оформление титульного листа ПЗ дипломного проекта

Министерство образования Российской Федерации

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ

НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ

(ТюмГНГУ)

Рисунок А.2 – Оформление титульного листа ПЗ курсовой работы

Министерство образования Российской Федерации

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ

(ТюмГНГУ)

Рисунок А.3 – Оформление титульного листа ПЗ отчета по практике

Приложение Б

(обязательное)

Основная надпись на пояснительных записках и ее заполнение

Пояснительная записка выполняется на листах формата А4 (210´297 мм) по ГОСТ 2.301 [1].

Дипломный и курсовой проект (работа) имеют основную надпись.

Начальные листы разделов (геологическая, техническая, специальная, экономическая, безопасность и экологичность проекта), «Введение» курсового проекта (работы выполняются на листах с основной надписью 185´40 мм (рисунок Б.1), остальные – 120´15 мм (рисунок Б.2).

«Список использованных источников», «Содержание» в ПЗ дипломного, курсового проекта (работы), контрольные, отчеты по практикам и рефераты основной надписи не имеют.

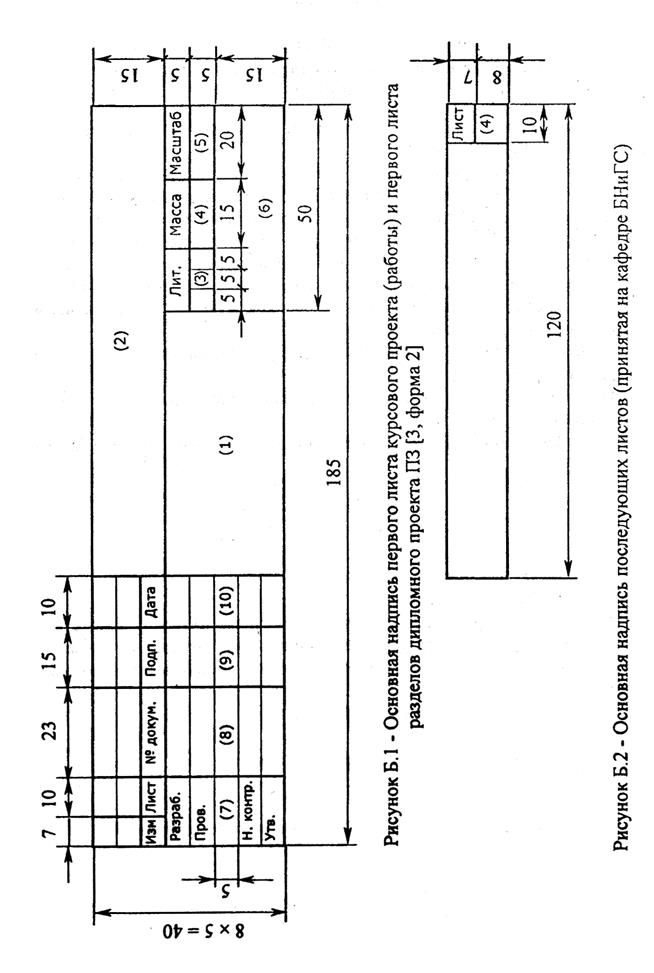

В графах основной надписи (номера граф на рисунке Б.1 и Б.2 в скобках) указывают:

В графе 1 – наименование раздела дипломного проекта или темы курсового проекта (работы).

В графе 2 – обозначение дипломного или курсового проекта (работы):

Дипломный проект

ДП. 090800.374/с.05.00.ПЗ

ДП – индекс семестрового задания (приложение Б);

090800 – Код специальности;

374/с – номер приказа на закрепление темы дипломного проекта;

05 – порядковый номер студента в приказе на закрепление темы;

00 – год выполнения дипломного проекта (указывают две последние цифры – 00; 01; 02 и т.д.);

ПЗ – шифр записки по ГОСТ 2.102 [2]

Курсовой проект (работа)

80.ЗС.КП.012.00.ПЗ

80 – шифр кафедры бурения нефтяных и газовых скважин, за

крепленный за кафедрой в ТюмГНГУ;

ЗС – индекс дисциплины (таблица А.1);

КП (курсовой проект; КР - (работа) (таблица А.1);

012 - три последние цифры зачетной книжки студента;

00 - год выполнения КП (КР), (указываются две последние цифры – 00; 01; 02 и т.д.);

ПЗ - шифр записки по ГОСТ 2.102 [2].

В графе 3 – литера («у» – учебный).

В графе 4 – порядковый номер документа.

Нумерацию страниц КП (КР) начинают с титульного листа. На титульном листе номер страницы «1» не проставляется.

В графе 5 – общее количество листов в курсовом проекте (КР). В дипломном проекте указывается количество листов в каждом разделе. Общее количество страниц следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всей ПЗ. Номер страницы проставляют в правом верхнем углу без точки в конце.

В графе 6 – сокращенное наименование университета (ТюмГНГУ), шифр кафедры и студенческой группы (НБ-95-2).

В графе 7 – характер работы, выполняемой лицом, подписывающей документ.

В графе 8 – фамилии лиц подписывающих документ.

В графе 9 – подписи лиц, фамилии которых указаны в графе 8.

В графе 10 – дату подписания документа.

Приложение В

(обязательное)

Единицы международной системы (СИ)

Таблица В.1 – Некоторые основные, дополнительные, важнейшие производные единицы пространства, времени и механических величин

Название величины

Наименование

Русское обозначение

1

2

3

1. Основные единицы

Длина

метр

м

Масса

килограмм

кг

Время

секунда

с

2. Дополнительные единицы

Плоский угол

радиан

рад

3. Производные единицы пространства и времени

Площадь

квадратный метр

м2

Объем, вместимость

кубический метр

м3

Скорость

метр в секунду

м/с

Ускорение

метр на секунду в квадрате

м/с2

Частота вращения

секунда в минус первой степени

с-1

Угловая скорость

радиан в секунду

рад/с

4. Производные единицы механических величин

Плотность

килограмм на кубический метр

кг/м3

Удельная насыпная масса, удельная объемная масса породы

килограмм на кубический метр

кг/м3

Удельный объем

кубический метр на килограмм

м3 /кг

Масса 1 м трубы

килограмм на метр

кг/м

Приведенная масса 1 м колонны труб

килограмм на метр

кг/м

Момент инерции площади плоской фигуры (осевой, полярный, центробежный)

метр в четвертой степени

м4

Момент сопротивления плоской фигуры

метр в третьей степени

м3

Сила, вес

ньютон

Н

Нагрузка, страгивающая нагрузка

ньютон

Н

Удельный вес

ньютон на кубический метр

Н/м3

Момент силы

ньютон-метр

Н×м

Удельный момент (силы)

ньютон-метр на ньютон

Н×м/Н

Удельная нагрузка, нагрузка на единицу диаметра долота

ньютон на метр

Н/м

Импульс силы

ньютон-секунда

Н×с

Давление, разность давлений

паскаль

Па

Упругость паров

паскаль

Па

Градиент давления

паскаль на метр

Па/м

Динамическое напряжение сдвига, статическое напряжение сдвига

паскаль

Па

Продолжение табл. В.1

1

2

3

Предел прочности, предел текучести, предел пропорциональности, прочность

паскаль

Па

Модуль упругости

паскаль

Па

Твердость породы

паскаль

Па

Сопротивляемость смятию, сопротивляемость сплющиванию, сопротивляемость разрыву

паскаль

Па

Работа

джоуль

Дж

Энергия

джоуль

Дж

Удельная объемная работа разрушения породы

джоуль на кубический метр

Дж/м3

Скорость сдвига

секунда в минус первой степени

с-1

Градиент скорости течения

секунда в минус первой степени

с-1

Подача насоса, производительность (насоса, смесительной машины)

кубический метр в секунду

м3

Проницаемость, коэффициент проницаемости, фазовая проницаемость, абсолютная проницаемость

квадратный метр

м2

Коэффициент сжимаемости пор породы, коэффициент сжимаемости нефти

паскаль в минус первой степени

Па-1

Таблица В.2 – Внесистемные единицы, которые могут применяться в ПЗ

Величина

Единицы измерения

наименование

обозначение

Скорость проходки (механическая, рейсовая)

метр в час

м/ч

Скорость бурения (техническая, коммерческая, цикловая)

метр на станко-месяц

м/ст.-мес.

Вязкость по воронке ПВ-5(ВБР-1)

секунда

с

Водоотдача

кубический сантиметр за 30 минут

см3 /30 мин

Фильтрация раствора на углеводородной основе

кубический сантиметр за 30 минут

см3 /30 мин

Частота вращения

оборот в минуту

об/мин

Дебит нефтяных скважин (массовый расход)

тонна в сутки

т/сут

Дебит газовых (водяных) скважин (объемный расход)

кубический метр в сутки

м3 /сут

Продуктивность скважины

килограмм на паскаль-сутки

кг/(Па×сут)

кубический метр на паскаль-сутки

м3 /(Па×сут)

Удельная продуктивность скважины

килограмм на метр-паскаль-сутки

кг/(м×Па×сут)

кубический метр на метр-паскаль-сутки

м3 /(м×Па×сут)

Таблица В.3 – Переводные множители для перехода от некоторых принятых в

бурении единиц к единицам Международной системы

Величина

Принятая ныне единица

Множитель для перевода в единицы СИ

1

2

3

Длина

ангстрем

10-10 м =0,1 нм

Масса

тонна

103 кг

Плоский угол

градус

p/180 рад » 1,75×10-2 рад

Угловая скорость

об/мин

p/30 рад/с

Плотность

г/см3

103 кг/м3

Удельная насыпная масса

г/см3

103 кг/м3

Момент инерции площади плоской фигуры

см4

10-8 м4

Момент сопротивления плоской фигуры

см3

10-6 м3

Сила, вес, нагрузка

кгс

9,8 Н

тс

9,8×103 Н=9,8 кН

Удельный вес

гс/см3

9,8×103 Н/м3 =9,8 кН/м3

Момент силы

кгс×м

9,8 Н×м

Удельный момент (силы)

кгс×м/тс

10-3 Н×м/Н=мН×мН

Удельная нагрузка, нагрузка на единицу диаметра долота

тс/см

9,8×105 Н/м =0,98 МН/м

тс/дюйм

3,86×105 Н/м=0,386 МН/м

Давление, разность давлений, упругость паров

кгс/см2

9,8×104 Па @ 0,1 МПа

бар

105 Па = 0,1 МПа

мм ртутного столба

133,322 Па

мм водяного столба

9,8 Па

м водяного столба

9,8×103 Па = 9,8 кПа

Градиент давления
Напряжение (механическое), предел прочности, предел текучести, предел пропорциональности, модуль упругости, сопротивляемость смятию, сопротивляемость разрыву

кгс/(см2 ×м)

9,8×104 Па/м @ 0,1 МПа/м

кгс/см2

9,8×104 Па @ 0,1 МПа

Твердость породы

кгс/мм2

9,8 МПа

Динамическое напряжение сдвига, статическое напряжение сдвига

мгс/см2

9,8×10-2 Па @0,1 Па

дина/см2

0,1 Па

Поверхностное натяжение

дина/см

10-3 Н/м=1 мН/м

Работа, энергия

кгс×м

9,8 Дж

Удельная объемная работа разрушения породы

кгс×м/см3

9,8×106 Дж/м3 = 9,8 МДж/м3

Мощность

л.с.

735, 5 Вт

Вязкость динамическая, вязкость пластическая, вязкость эффективная

пуаз

0,1 Па×с

сантипуаз

103 Па×с = 1 мПа×с

Окончание таблицы В.3

1

2

3

Вязкость кинематическая

стокс

10-4 м2

сантистокс

10-6 м2 /с = 1 мм2

Объемный расход (дебит газовых скважин)

м3 /сут

л/с

1,16×10-5 м3

10-3 м3

Подача насоса, производительность насоса, смесительной машины)

л/с

10-3 м3

Проницаемость

дарси

1,02×10-12 м2 =1,02 мкм2

миллидарси

1,02×10-3 мкм2 @10-3 мкм2

Коэффициент сжимаемости породы, коэффициент сжимаемости нефти

(кгс/см2 )-1

10-5 Ма-1

Гидропроводность пласта

дарси×м/с пуаз

1,02×10-9 м3 /(Па×с)

Интенсивность искривления скважины

градус/10 м

0,1 град/м

градус/100 м

10-2 град/м

Разность температур

0 С

1 К

Геотермический градиент

0 С/100 м

10-2 К/м

Количество теплоты

ккал

4,1868×103 Дж@4,19 кДж

Удельная теплоемкость

ккал/(кг×град)

~4,19 кДж/(кг×К)

Коэффициент теплопроводности

ккал/(м×ч×град)

1,163 Вт/ (м×К)

Приложение Г

(обязательное)

Примеры оформления списка использованных источников

по ГОСТ 7.1 [4]

Книги одного автора

1 Сароян А.Е. Бурильные колонны в глубоком бурении.- М.: Недра, 1997. – 231 с.

Книги двух, трех и более авторов

2 Подгорнов В.М. Практикум по заканчиванию скважин / В.М.Подгорнов, И.А.Ведищев. – М.: Недра, 1985. – 256 с.

3 Сушон Л.Я. Управление искривлением наклонных скважин в Западной Сибири / Л.Я.Сушон, П.В.Емельянов, Р.Т.Муллагалиев. – М.: Недра, 1988. – 218 с.

Справочники

4 Калинин А.Г. Бурение наклонных скважин: Справочник /А.Г.Калинин, Н.А.Григорян, Б.З.Султанов; Под ред. А.Г.Калинина. - М.: Недра, 1990. – 348 с.

5 Баштанов Д.Н. Справочник по бурению скважин на воду /Д.Н.Башкатов, С.С.Сулакшин, С.Л.Драхлис, Г.П.Квашнин; Под ред. Д.Н.Башкатова. – М.: Недра, 1979. – 560 с.

Журналы

6 Бобров М.Г., Никитенко И.Л., Голдобин В.В. Результаты испытаний винтовых забойных двигателей Д2-195 с рабочими органами увеличенной длины //Нефт. хоз-во. М.:ВНИИБТ, 1990. - № 5. – С.18-20.

7 Петрушкин С.И. Совершенствование ремонтного обслуживания буровых в Западной Сибири // Экспресс-информ. Сер. Стр-во нефт. и газовых скважин на суше и на море. – М.: ВНИИОЭНГ, 1990. Вып. 4. – С.39-43.

8 Кузнецов Ю.С. Перспективы развития научного направления «Вскрытие и разобщение пластов сложно построенных залежей с сохранением естественной проницаемости пород-коллекторов» //Известия вузов. Нефть и газ. – Тюмень : ТюмГНГУ, 1998. – С. 37-42.

Отчеты НИИ

9. Совершенствование технологии крепления глубоких поисково-разведочных скважин для условий Западной Сибири: Отчет по теме Е11.1/102(12) 117-8/2 (заключительный) / ЗапСибБурНИПИ; руководитель И.И.Петров. – Тюмень, 1986. – 90 с.

Труды института

10 Гурьевских Г.К. Влияние технологических режимов на достоверность результатов исследования положений испытателями пластов /Г.К.Гурьевских, А.П.Клевцур //Комплексирование геолого-геофизических исследований в скважинах: Тр. /ЗапСибНИГНИ. – Тюмень, 1984. – Вып. 186. – С.31-38.

Методические указания

11 Овчинников В.П., Кузнецов Ю.С., Кузнецов В.Г. Методические указания к выполнению курсового проекта по дисциплине «Заканчивание скважин» для студентов специальности 09.09 «Бурение нефтяных и газовых скважин» дневной и заочной форм обучения. – Тюмень: ТюмИИ, 1994. – 36.

12 Паршукова Л.А. Методические указания к выполнению лабораторных работ по курсу «Вскрытие и разобщение пластов для студентов специальности 090800 «Бурение нефтяных и газовых скважин» очной и заочной форм обучения /Ю.С.Кузнецов, Г.П.Зозуля, В.М.Шенбергер. – Тюмень: ТюмГНГУ, 1998. – 28 с.

Государственные стандарты и руководящие документы

13 ГОСТ 20692-75. Долота шарошечные. Типы и основные размеры. Технические требования. – М.: Изд-во стандартов, 1975. – 6 с.

14 РД 39-133-94. Инструкция по охране окружающей среды при строительстве скважин на нефть и газ на суше. – М.: НПО Буровая техника, 1994. – 126 с.

15 РД 08-200-98. Правила безопасности в нефтяной и газовой промышленности. – М.: Госгортехнадзор России, 1998. – 119 с.

Правила, инструкции и РД

16 Инструкция по расчету обсадных колонн для нефтяных и газовых скважин. – М.:АО ВНИИТнефть, 1997. – 194 с.

17 Технология заканчивания скважин, пробуренных на юрские отложения: Утв. Главтюменнефтегазом 30.06.87. Тюмень, 1987. – 43 с.

Патентные документы

18 А.с. 1007970 СССР, МКИ8 В 25015/00.Устройство для захвата неориентированных деталей типа валов / В.С.Баулин, В.Г.Кемайкин (СССР). - № 3360585/25-08: Заявлено 23.11.81; Опубл. 30.03.83. Бюл. № 12. – 2 с.

Диссертации и авторефераты

19 Федоров Е.Е. Разработка методов понижения вязкости и депарафинизации промысловых трубопроводов с использованием электрического поля: Дис. канд.техн.наук. – Ивано-Франковск, 1982. – 184 с.

20 Петров Г.П. Повышение эффективности кустового метода разбуривания нефтяных месторождений Западной Сибири: Автореф. дис… д-ра техн. наук. – Тюмень, 1997. – 47 с.

ПРИМЕЧАНИЯ: 1 Сведения об источниках следует располагать в порядке появления ссылок на источники в тексте пояснительной записки, нумеровать арабскими цифрами в квадратных скобках [14].

2 При ссылке на нескольких источников, через запятые заключают каждый источник [12,16,21]; [18; Приложение А].

Приложение Д

(обязательное)

Основная надпись на чертежах, схемах, таблицах (графический демонстрационный материал) и ее заполнение

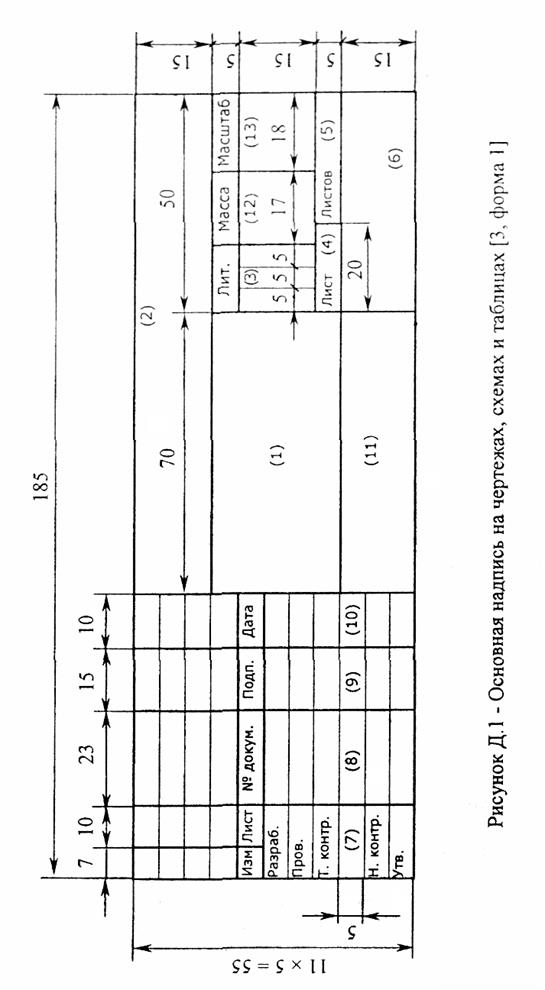

Размеры основной надписи должны соответствовать форме 1 ГОСТ 2.104 [3], (рисунок Д.1).

В графах (номера граф показаны в скобках) указывают:

В графе 1 – наименование детали, сборочного чертежа, общего вида, графического материала по заданию КП (КР) или раздела дипломного проекта. Наименование должно быть кратким, на первом месте – имя существительное (турбобур ТСШ-240; установка буровая «Уралмаш 3000 ЭУК-Р»; 1 – геологическая часть).

В графе 2 – обозначение документа. К условному обозначению пояснительной записки в соответствии с формулой приложением В, графа 2 вместо ПЗ добавляют шифр ВО – чертеж общего вида; СБ –сборочный чертеж; ТБ – таблица; РР – расчеты и т.д. по ГОСТ 2.102 [2].

Заполнение граф 3-10 в приложении Б.

В графе 11 – обозначение материала (графа заполняется только на чертежах деталей.

В графе 12 – массу изделия (детали). При незаполнении графы ставят тире.

В графе 13 – масштаб. Проставляется в соответствии с ГОСТ 2.302 [5].Слово «масштаб» пишется без сокращений.

Если на одном формате помещены чертежи разного масштаба, то масштаб указывается под названием чертежа, вида, разреза, сечения – по типу М 1:1; М 1:2; М 2:1 и т.д.

Список использованных источников

1 ГОСТ 2.301-68. ЕСКД. Форматы. – М.: Изд-во стандартов, 1968. – 2 с.

2 ГОСТ 2.102-68. ЕСКД. Виды и комплектность конструкторских документов. – М.: Изд-во- стандартов, 1968. – 14 с.

3 ГОСТ 2.104-68. ЕСКД. Основные надписи. – М.: Изд-во стандартов, 1968. – 11 с.

4 ГОСТ 7.1-8.4. СИБИД. Библиографическое описание документа. – М.: Изд-во стандартов, 1984. – 75 с.

5 ГОСТ 2.302-68. ЕСКД. Масштабы. – М.: Изд-во стандартов, 1968. – 1 с.

Содержание

Приложение А Оформление титульных листов………………………………...

3

Приложение Б Основная надпись на пояснительных записках и ее заполнение ………………………………………………………………………...

7

Приложение В Единицы международной системы (СИ) ………………………

10

Приложение Г Примеры оформления «Списка использованных источников» по ГОСТ 7.1………………………………………………………………………..

14

Приложение Д Основная надпись на чертежах, схемах, таблицах (графический демонстрационный материал) и ее заполнение…………………

16

Приложение Е Основная надпись на чертежах, схемах, таблицах (графический демонстрационный материал) и ее заполнение…………………

17

Список использованных источников…………………………………………….

18

Методические указания по оформлению пояснительной записки дипломных, курсовых проектов (работ), контрольных работ, отчетов по практикам (приложения) для студентов специальности 090800 «Бурение нефтяных и газовых скважин» очной и заочной форм обучения (часть 2). – Тюмень: ТюмГНГУ, 2000. - 20 с.

Составители: Овчинников В.П. (отв. редактор)

Кузнецов Ю.С.

Шенбергер В.М.

Овчинников П.В.

Уманская С.В.

Подписано к печати Объем 1,25 п. л.

Формат 60/90 1/16 Заказ

Тираж Бесплатно

Электрография кафедры "Бурение нефтяных и газовых скважин"

Компьютерная верстка "Лаборатория информационных технологий" ИНиГ

Институт нефти и газа ТюмГНГУ, 2003

625039, Тюмень, 50-лет Октября, 38

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:03:00 01 сентября 2019
.
.17:03:00 01 сентября 2019
.
.17:02:59 01 сентября 2019
.
.17:02:58 01 сентября 2019
.
.17:02:57 01 сентября 2019

Смотреть все комментарии (11)
Работы, похожие на Учебное пособие: Методические указания по оформлению пояснительной записки дипломных, курсовых проектов (работ) контрольных работ, отчетов по практикам (приложения) для студентов

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258740)
Комментарии (3486)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
