ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение

высшего профессионального образования

«Кузбасский государственный технический университет»

Кафедра технологии строительного производства

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

Методические указания к курсовой работе "Производство земляных работ" для студентов специальности 270102 "Промышленное и гражданское строительство" очной формы обучения

Составители Н. В. Гилязидинова

Н. Ю. Рудковская

Утверждены на заседании кафедры

Протокол №

Рекомендованы к печати

учебно-методической комиссией

специальности 270102

Протокол №

Электронная копия находится

в библиотеке главного корпуса

КузГТУ

Кемерово 2007

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Курсовая работа на тему "Производство земляных работ" выполняется в пределах дисциплины "Технология строительных процессов".

1.2. Задачами курсового проектирования являются углубление знаний и приобретение практических навыков при решении вопросов технологии производства земляных работ.

1.3. Курсовая работа выполняется на основании задания, выданного руководителем курсового проектирования. Варианты заданий приведены в настоящих методических указаниях.

2. СОДЕРЖАНИЕ КУРСОВОЙ РАБОТЫ

2.1. Курсовая работа разрабатывается в объеме технологической карты на производство земляных работ и включает в себя пояснительную записку объемом до 25 страниц текста и графическую часть на одном листе формата АΙ (594×841 мм), выполненную с соблюдением требований ГОСТа.

2.2. Технологическая карта состоит из следующих разделов:

− область применения;

− технология и организация строительных процессов;

− технико-экономические показатели;

− материально-технические ресурсы.

2.3. В расчетно-пояснительной записке студент приводит расчеты и пояснения по следующим вопросам:

− определение состава и последовательности ведения работ;

− определение объемов работ;

− выбор методов производства работ;

− выбор машин для производства земляных работ;

− разработка технологии ведения работ по устройству земляных сооружений;

− составление калькуляции затрат труда и заработной платы;

− разработка линейного графика производства работ;

− определение потребности в материально-технических ресурсах;

− мероприятия по контролю качества работ;

− мероприятия по безопасному ведению работ;

− расчет технико-экономических показателей;

− список использованной литературы.

Титульный лист расчетно-пояснительной записки оформляется в соответствии с прил. 1. Текст записки разбивается на разделы и подразделы, включает в себя необходимые таблицы и схемы. Страницы пояснительной записки должны иметь нумерацию.

2.4. На листе графической части курсовой работы (рис. 1) размещаются:

– план строительной площадки с горизонталями, отметками и земляными сооружениями (1);

– схема разработки котлована (2);

– календарный график производства земляных работ (3);

– схема производства работ по вертикальной планировке
площадки (4);

– схема производства работ по устройству траншеи (5)

– указания к производству земляных работ (6);

– указания по технике безопасности (7);

– материально-технические ресурсы (8);

– технико-экономические показатели (9);

– область применения технологической карты (10);

– основная надпись (11).

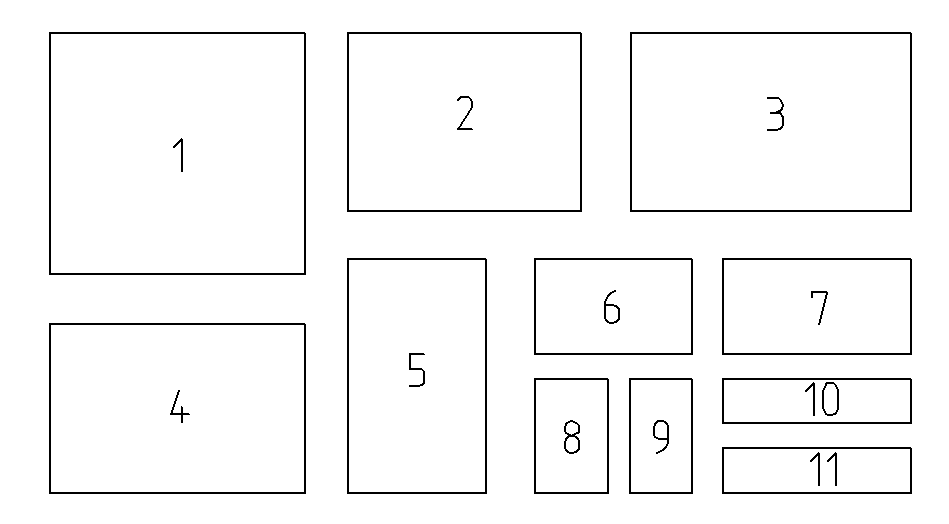

Рис. 1. Примерное размещение материалов на листе


3. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ

3.1. Исходные данные для проектирования

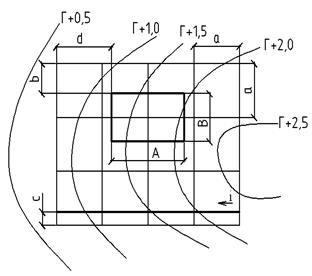

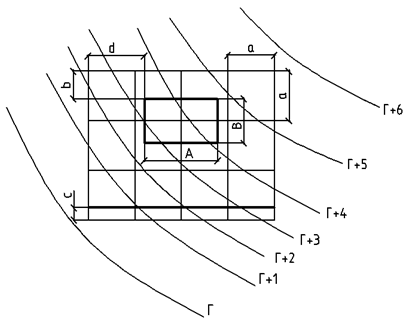

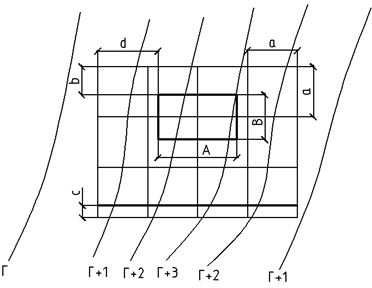

Исходными данными являются заданные руководителем сведения о размерах земляного сооружения и виде грунта, план площадки в горизонталях, парк машин и механизмов и др. Здесь же даются характеристики грунта: плотность, угол естественного откоса, группа по сложности разработки и др. [1, 2, 3, 4].

3.2. Определение состава и последовательности ведения работ

Намечается состав работ по возведению земляных сооружений. В него могут входить: срезка растительного слоя, разработка и перемещение грунта, обратная засыпка, уплотнение, предварительная и окончательная планировка, зачистка дна траншеи и котлована, устройство въездной траншеи в котлован и др. Предварительно определяется последовательность ведения работ, которая уточняется в ходе курсового проектирования [5, 6, 7].

3.3. Определение объемов работ

В разделе производится подсчет основных объемов работ, перечень которых представлен в п. 3.2.

Расчет объемов выполняется для каждого земляного сооружения отдельно. При этом учитывают коэффициенты разрыхления и угол естественного откоса грунта.

Расчет выполняется с использованием известных методик [5, 6, 7] и сопровождается необходимыми рисунками.

3.4. Выбор методов производства работ

На данном этапе проектирования намечают способы разработки грунта в земляных сооружениях. При этом предпочтение следует отдавать способам, обеспечивающим комплексную механизацию, прогрессивные и экономичные технологии ведения работ.

Сроки производства работ и дальность транспортирования излишек грунта даны в задании на курсовую работу.

3.5. Выбор ведущих машин для производства земляных работ

Ведущей машиной принято считать машину для разработки или для разработки и перемещения грунта. Выбор машин производят для каждого вида земляных сооружений отдельно. Для вертикальной планировки используют бульдозеры или скреперы; для разработки котлованов − бульдозеры, скреперы или экскаваторы; для рытья траншей − экскаваторы.

Выбор машин следует производить с учетом их характеристик и рекомендаций по области применения. Исходные данные для выбора машин предлагаются в прил. 2 и в [1, 3, 5, 7, 8, 9]. При этом учитывают объемы работ, способы разработки и транспортирования грунта, вид земляного сооружения и производительность машин.

Сведения о выбранных машинах представляются в табл. 1.

Таблица 1

Сведения о машинах и механизмах для земляных работ

Тип машины

и механизмов

Марка машины

Основные технические параметры

Назначение

3.6. Выбор вспомогательных машин и механизмов для земляных работ

К вспомогательным относят машины и механизмы по вывозке и уплотнению грунта. Выбор производят, исходя из положения, что суммарная производительность вспомогательных машин должна быть равна или больше производительности ведущих машин. Подбор их конкретных типов и марок выполняют с учетом характеристик ведущих машин и условий производства.

Подбор автотранспортных средств для вывозки грунта при работе экскаватора производят в следующем порядке.

1. Определяют необходимую грузоподъемность и технические характеристики автосамосвала по прил. 3 или по [3, 6, 7, 8, 9].

2. Определяют количество ковшей грунта, загружаемого в кузов автосамосвала, по формуле

, (1)

где Vкуз , Vковша – объем кузова автосамосвала и объем ковша экскаватора соответственно, м3 .

3. Проверяют массу груза в кузове. Она не должна превышать грузоподъемность автосамосвала. В случае необходимости проводят корректировку.

4. Определяют требуемое количество автосамосвалов:

, (2)

где Тпр – продолжительность пробега автосамосвала от экскаваторного забоя до места разгрузки, мин; Тр – время разгрузки, принимается 1-1,4 мин; Туст.р – время установки под разгрузку, принимается 0,6-1,0 мин; Тм – время маневрирования, принимается 1-1,4 мин; Туст.н – время установки под нагрузку, принимается 0,3-0,5 мин; Тн – время нагрузки транспортного средства, определяется по формуле

, (3)

где t ц – время цикла экскавации, с; n – определяется по формуле (1).

Полученное число машин округляют до ближайшего целого числа в большую сторону.

При укладке грунта в насыпь в качестве вспомогательных машин используют катки для уплотнения грунта. Технические характеристики катков приведены в прил. 4 и в [6]. Уплотнение достигается за 6-10 проходок катка по одному месту, в зависимости от характеристик грунта [3]. Грунт укладывают слоями толщиной, соответствующей техническим возможностям катка. Слои грунта предварительно разравнивают бульдозером, если доставка его производится автосамосвалом. Использование скрепера исключает необходимость разравнивания и требует несколько меньшего количества проходок катков.

При обратной засыпке грунт подают в пазухи фундаментов бульдозером небольшой мощности или вручную и уплотняют послойно пневматическими или электрическими трамбовками (прил. 4).

Результаты выбора вспомогательных машин и механизмов сводятся в табл. 1.

3.7. Разработка технологии ведения работ по устройству земляных сооружений

Для обеспечения рациональной организации работ по возведению земляных сооружений разрабатываются технологические схемы ведения работ [5, 6, 7, 8].

Технологическая схема разработки котлована должна включать в себя план и поперечный разрез котлована с указанием размеров и количества проходок. На плане указывают оси проходок экскаватора и автотранспорта, местоположение въездной траншеи и отвалов. На отдельном рисунке проектируют экскаваторный забой.

Технологические схемы разработки котлована скрепером и бульдозером проектируют аналогично. При этом вместо экскаваторного забоя вычерчивают схемы проходок скрепера или порядок работы бульдозера.

Технологическая схема вертикальной планировки площадки должна включать в себя шахматную ведомость распределения грунта по площадке и схемы разработки, перемещения и уплотнения грунта.

На схемах разработки и перемещения грунта указывают количество и размеры проходок, схемы движения скреперов или бульдозеров и порядок уплотнения грунта в насыпи.

Технологическая схема разработки линейных земляных сооружений (траншеи) должна включать схему экскаваторного забоя, место расположения и размер отвала грунта, оси движения и места стоянок автотранспорта.

3.8. Составление калькуляции трудовых затрат и заработной платы

Калькуляция трудовых затрат и заработной платы составляется для производственных процессов, намеченных в п. 3.2, с учетом используемых машин и механизмов по п. 3.4 по нормам, приведенным в сборнике ЕНиР [3].

При составлении калькуляции, работы следует группировать по виду земляного сооружения, для которого они выполняются, например: устройство котлована (разработка и перемещение грунта, зачистка дна котлована, обратная засыпка, уплотнение и др.).

Калькуляцию составляют по форме, приведенной в табл. 2.

Таблица 2

Калькуляция трудовых затрат и заработной платы

Шифр норм

Наименование

работ

Единицы измерения

Нормы

времени

Объем работ

Трудо-емкость

Расценка, р.

Сумма заработной

платы, р.

Состав звена

чел.-ч

маш.-ч

чел.-ч

маш.-ч

профессия

разряд

кол-во

1

2

3

4

5

6

7

8

9

10

11

12

13

Трудоемкость работы равна произведению нормы времени и объема. Заработная плата − произведение расценки и объема.

После заполнения таблицы определяют общую трудоемкость работ и сумму заработной платы.

3.9. Разработка календарного графика производства работ

Календарный (линейный) график разрабатывается на основе калькуляции затрат труда с учетом намеченной последовательности выполнения работ. Составляется по форме табл. 3 и приводится в графической части курсовой работы.

3.10. Определение потребности в материально-технических ресурсах

В данном разделе определяется потребность в машинах и механизмах на основании графика производства работ и технологии ведения работ по устройству земляных сооружений. Результаты расчета выносятся на лист в виде табл. 4.

Таблица 3

Календарный график производства работ

Наименование работ

Объем

работ

Трудоем-

кость,

чел.-смен

Уровень выполнения норм, %

Потреб-ные ма-шины

Количество рабочих смен в сутки

Число рабочих в смену

Продолжительность

работы, дн.

Состав звена

Месяц,

год

кален-дарные дни

Единицы измерения

Количество

нормативная

плановая

наименование

количество

рабочие дни

1

2

3

4

5

6

7

8

9

10

11

12

13

Таблица 4

Ведомость потребности в машинах и механизмах

Наименование

Тип, марка

Количество

Технические характеристики

Потребность в материалах, изделиях, полуфабрикатах определяется (при необходимости) в соответствии с нормами расхода [1, 9, 10] и представляется в виде табл. 5.

Таблица 5

Ведомость потребности в материалах, изделиях, полуфабрикатах

Наименование

Тип, марка

Единицы измерения

Количество

3.11. Разработка мероприятий по контролю качества

Контроль качества земляных работ осуществляется в соответствии с требованиями СНиП [2]. Основными видами контроля следует считать пооперационный и приемочный. Схема такого контроля разрабатывается для каждого земляного сооружения на основе изучения нормативно-технической литературы и приводится в графической части или в пояснительной записке [2, 5].

3.12. Разработка мероприятий по безопасному ведению работ

Мероприятия по технике безопасности должны содержать конкретные инженерные решения, разрабатываемые применительно к данному земляному сооружению и эксплуатации машин и механизмов. Они должны обеспечивать выполнение правил техники безопасности, регламентируемых СНиПом [4]. Мероприятия по технике безопасности подробно разрабатываются в пояснительной записке. Основные требования выносятся на графическую часть проекта.

3.13. Расчет технико-экономических показателей

В курсовом проекте рассчитываются следующие технико-экономические показатели:

1. Объем работ по видам земляных сооружений (разработка котлована, траншеи, вертикальная планировка и др.) в натуральных измерителях (м3 , м2 ).

2. Продолжительность выполнения работ по видам земляных сооружений и в целом по площадке (дн.).

3. Нормативная и планируемая трудоемкости работ по видам земляных сооружений и в целом по площадке (чел.-смен).

4. Затраты машинного времени нормативные и планируемые в целом по площадке и по видам земляных сооружений (маш.-смен).

5. Нормативная и планируемая выработка на 1 маш.-смену по видам земляных сооружений (в натуральных
измерителях).

Трудоемкость работ определяется по калькуляции затрат труда, продолжительность – по календарному графику. Выработка определяется как частное от деления объема работ на затраты труда. Результаты сводятся в табл. 6.

Таблица 6

Технико-экономические показатели

№№

п/п

Наименование

показателей

Единицы

измерения

Значения показателей

нормативные

планируемые

4. СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. Добронравов, С. С. Строительные машины и основы автоматизации. − М. : Высш. шк., 2001.

2. СНиП 3.02.01-87. Земляные сооружения. Правила производства и приемки работ. – М. : Стройиздат, 1987.

3. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. Сб. 2-1. Земляные работы. – М. : Стройиздат, 1988.

4. СНиП 12-03-01. Безопасность труда в строительстве. – М. : Стройиздат, 2001. СНиП 12-04-02. Безопасность труда в строительстве. - М. : Стройиздат, 2003.

5. Марионков, К. С. Основы проектирования производства строительных работ. – М. : Стройиздат, 1987.

6. Хамзин, С. К. Технология строительного производства. Курсовое и дипломное проектирование: учебное пособие для студентов строительных специальностей ВУЗов. – Подольск. 2006.

7. Ерофеев, В. Т. Проектирование производства земляных работ. − М. : АСВ, 2005.

8. Кукла, В. А. Технология и организация производства земляных работ / В. А. Кукла, В. Д. Босак, А. Г. Перентковский. − Киев : Будивельник, 1978.

9. Дегтярев, А. И. Земляные работы. – М. : Стройиздат, 1975.

10. Справочное пособие по строительным машинам. Машины для земляных работ / под ред. С. П. Епифанова. – М. : Стройиздат, 1974.

ПРИЛОЖЕНИЕ 1

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение

высшего профессионального образования

«Кузбасский государственный технический университет»

Кафедра технологии строительного производства

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе "Производство земляных работ" для студентов специальности 270102 "Промышленное и гражданское строительство" очной формы обучения

Выполнил студент группы

(ФИО)

Проверил руководитель

(ФИО)

Кемерово 200_


ПРИЛОЖЕНИЕ 2

Таблица П. 2. 1

Технические характеристики скреперов

Наимено-вание

Базовый

трактор

Вместимость ковша, м3

Ширина захвата, м

Глубина захвата,м

Усредненная стоимость

маш.-смен в базовых ценах, р.

ДЗ-30

ДТ-54

3,0

1,9

0,2

19,02

ДЗ-20

С-80

6,5

2,59

0,3

23,44

ДЗ-26

Т-140

10

2,8

0,3

36,41

ДЗ-11П

8

2,72

0,3

36,68

ДЗ-32

10

2,9

0,3

36,41

ДЗ-13

15

2,93

0,35

80,8

Таблица П. 2. 2

Технические характеристики бульдозеров

Марка

Базовый

трактор

Мощность,

кВт (л. с.)

Размер отвала, м

Усредненная стоимость

маш.-смен в базовых ценах, р.

длина

ширина

ДЗ-8

Т-100

79 (108)

3,03

1,1

25,29

ДЗ-17

Т-100

79 (108)

3,94

1,0

24,11

Д-259

Т-100

79 (108)

4,15

1,1

26,32

ДЗ-9

Т-180

132 (108)

3,35

1,1

34,52

ДЗ-24А

Т-180

132 (108)

3,36

1,1

37,73

Д-384

ДЭТ-250

221 (300)

4,50

1,4

52,68

Катер-

пиллер

Д-10N

388 (520)

5,26

2,05


Продолжение прил. 2

Таблица П. 2. 3

Технические характеристики экскаваторов

Марка

Тип оборудо-вания

Вмести-мость ковша, м3

Наи-больший радиус резания, м

Наи-большая высота (глубина) резания, м

Наи-большая высота выгрузки, м

Усреднен-ная стоимость

маш.-смен в базовых ценах, р.

1

2

3

4

5

6

7

ЭО-2621В

прямая

лопата

0,25

5

2,85

2,5

17,23

ЭО-3111Б

прямая

лопата

0,40

5,9

6,20

4,3

18,87

ЭО-3322А

прямая

лопата

0,50

6,8

7,30

4,2

26,08

ЭО-4111Б

прямая

лопата

0,65

7,8

7,10

4,5

28,30

ЭО-801

прямая

лопата

0,80

8,6

7,40

5,0

30,18

ЭО-5111А

прямая

лопата

1,0

9,0

6,7

5,1

36,39

ЭО-6112Б

прямая

лопата

1,25

9,9

7,8

5,1

37,90

ЭО-7111

прямая

лопата

2,5

12,0

10

7,0

42,70

СЭ-3

прямая

лопата

3,0

14,0

9,5

6,3

80,49

ЭО-1621

обратная

лопата

0,15

4,1

2,2

1,7

20,56

ЭО-2621А

обратная

лопата

0,25

5,0

3,0

2,2

17,23

ЭО-3311А

обратная

лопата

0,4

7,8

2,6–4,4

4,15

18,31

Продолжение табл. П. 1.3

1

2

3

4

5

6

7

ЭО-3322А

обратная

лопата

0,5

8,2

4,2

5,2

26,08

ЭО-4121

обратная

лопата

0,65

9,0

5,8

5,0

31,08

ЭО-4321

обратная

лопата

1,0

9,0

6,0

5,0

33,62

ЭО-5122

обратная

лопата

1,25–1,6

9,4

6,0

5,0

42,64

ЭО-3211Е-1

драглайн

0,45–0,5

10,2–11,1

5,3–7,6

3,83–6,3

25,34

ЭО-4112А

драглайн

0,65–1,0

10,2–14,3

3,8–7,3

3,5–8,0

28,37

ЭО-7111

драглайн

1,5–2,0

19,5–27,4

14,0–24,0

10,5–15,9

42,70

ЭО-7111С

драглайн

3,0

19,3

9,3–13,0

10,5

45,40

ПРИЛОЖЕНИЕ 3

Технические характеристики автотранспортных средств

Тип или марка

прицепа (полуприцепа)

Марка тягача

Грузоподъ-емность, т

Внутренние размеры платформы, мм

Допусти-мая высота при погрузке, мм

длина

ширина

высота

1
2

3

4

5

6

7

ММЗ-584Б
ЗИЛ-164, КАЗ-606А

7,0

6050

2250

600

1400

ММЗ-584Б

ЗИЛ-164, КАЗ-606А

7,5

6050

2250

600

1370

Од АЗ-885

ЗИЛ-130В, КАЗ-608

7,5

6070

2220

590

1400

КАЗ-717

КАЗ-608, ЗИЛ-130В

11,5

7500

2240

590

1390

ПЛ-12-12

МАЗ-504В

12,5

12535

3000

1600

ПР-20

МАЗ-504, КрАЗ-221

20,0

10000

25000

1620

ПР-25

КрАЗ-258

24,0

17500

2640

1900

Б-18

КрАЗ-258

24,0

1800

2650

1610

ТП-24

КрАЗ-258

24,0

12000

2650

1560

ЧМЗАП-5523П

КрАЗ-255Б

25,0

6430

3000

2185

ЧМЗАП-5523А

КрАЗ-255Б

25,0

6560

3000

1200

ЧМЗАП-5208

Гусеничные или колесные тракторы

40,0

4880

3200

1140

ЧМЗАП-5212А

То же

60,0

5500

3500

1120

ЧМЗАП-5530

То же

120,0

9000

3238

500

ЧМЗАП-8388

То же

150,0

9250

3350

1080


ПРИЛОЖЕНИЕ 4

Технические характеристики грунтоуплотняющих машин

Наименование

Тип

Ширина уп-

лотняемой

полосы, м

Глубина

уплотне-

ния, м

Размеры

трамбую-

щей части,

м

Д-130А

Прицепной каток

2,6

0,3

ДУ-62

Самоходный каток

2,2

0,35

ДУ-12Б

Грунтоуплотняющая

машина

2,5

1,2

ИЭ-4505

Электротрамбовка

0,2

диаметр

0,2

ИЭ-4504

То же

0,6

0,50,48


ПРИЛОЖЕНИЕ 5

Варианты заданий на курсовую работу

Номер

вари-анта

Номер

схемы

Размеры, м

Уклон,

i

Глубина

котлова-

на, м

Диаметр

трубо-

провода,

м

Вид

грунта

Даль-

ность

транс-

порти-рова- ния, км

a

b

c

d

А

В

Г

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1

1

50

58

12

41

120

54

140,5

0,002

2,5

1,0

глина

2

2

1

40

34

18

20

104

36

90,5

0,001

3,5

0,9

песок

2

3

1

50

27

20

33

96

48

43,0

0,003

1,8

0,8

суглинок

1

4

1

40

61

17

50

84

60

87,5

0,002

2,7

1,0

супесь

2

5

1

50

70

23

34

68

68

138,0

0,005

3,0

0,9

глина

3

6

1

40

42

34

38

112

45

120,5

0,004

3,1

0,8

песок

4

7

1

50

21

19

44

98

36

112,5

0,003

2,9

1,0

суглинок

1

8

2

40

45

10

31

105

48

94,0

0,002

2,8

0,9

супесь

2

9

3

50

38

14

48

94

36

85,5

0,001

1,9

0,8

глина

3

10

2

40

40

20

36

71

54

77,0

0,005

2,0

1,0

суглинок

2

11

2

50

55

25

57

82

41

79,5

0,004

2,2

0,9

супесь

1

12

2

40

48

16

41

110

36

81,0

0,003

2,7

1,0

глина

2

13

2

50

54

17

26

101

48

92,5

0,002

3,2

0,8

песок

3

14

2

40

48

20

37

98

54

104,0

0,001

1,9

0,9

суглинок

4

Продолжение прил. 5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

2

50

36

25

42

96

62

68,5

0,002

1,5

1,0

супесь

5

16

3

40

62

27

48

72

44

15,0

0,003

1,6

0,9

глина

1

17

3

50

44

30

53

66

57

18,5

0,004

1,8

0,8

песок

2

18

3

40

32

32

50

130

28

43,0

0,005

2,1

0,9

суглинок

3

19

3

50

61

35

55

127

72

34,5

0,004

2,2

1,0

супесь

4

20

3

40

72

40

60

134

84

61,0

0,003

2,3

0,8

глина

5

21

3

50

41

43

69

108

60

65,5

0,002

2,4

0,7

песок

1

22

3

40

54

38

80

95

30

50,0

0,001

2,5

0,9

суглинок

2

23

1

50

19

35

58

184

80

54,5

0,002

3,0

1,0

супесь

3

24

2

40

23

20

65

75

25

62,0

0,003

3,1

0,9

глина

4

25

3

50

66

25

70

91

36

64,5

0,004

1,6

0,8

песок

5

26

1

40

72

15

80

69

18

71,0

0,005

1,8

0,7

суглинок

1

27

2

50

49

10

75

82

24

73,5

0,004

2,2

0,9

супесь

2

28

3

40

40

20

33

102

32

82,0

0,003

2,1

1,0

глина

3


Продолжение прил. 5

Схема 1

Схема 2

Схема 3

Составители

Наталья Владимировна Гилязидинова

Надежда Юрьевна Рудковская

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

Методические указания к курсовой работе "Производство земляных работ" для студентов специальности 270102 "Промышленное и гражданское строительство" очной формы обучения

Редактор

Подписано в печать Формат

Бумага офсетная. Отпечатано на ризографе. Уч.-изд. л.

Тираж 70 экз. Заказ

ГУ КузГТУ, 650026, Кемерово, ул. Весенняя, 28.

Типография ГУ КузГТУ, 650099, Кемерово, ул. Д. Бедного, 4 А.

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Учебное пособие: Технология строительных процессов методические указания к курсовой работе "Производство земляных работ" для студентов специальности 270102 "Промышленное и гражданское строительство" очной формы обучения

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222608)
Комментарии (3010)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
