Федеральное агентство железнодорожного транспорта

АмИЖТ - филиал ДВГУПС в г. Свободном

Факультет СПО - Свободненский техникум железнодорожного транспорта

Рассмотрено на цикловой УТВЕРЖДАЮ

комиссии Зам. директора по учебной работе

Протокол №____________________________________ Е.Ф. Монашова

от «__ »_________________________ «___ »_____________________

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к практическим занятиям

по предмету: «Технология ремонта ПС»

специальность 190304.01 «Техническая эксплуатация

электроподвижного состава»

Разработал: Игонин В.Н.

Свободный

2006


Пояснительная записка

Цель курсового проектирования - закрепления, систематизация и углубление знаний, полученных при изучении предмета, а также приобретении навыков составления технологической документации в соответствие с требованиями ЕСТД и пользования технической, справочной литературой и ГОСТами.

Проектные решения должны соответствовать директивам партии и правительства по вопросам развития железнодорожного транспорта, механизации и автоматизации производственных процессов, предусматривать эксплуатационную надежность тепловозной тяги, быть технически и экономически обоснованными.

В проекте должны найти конкретное решение вопросы охраны труда и окружающей среды, противопожарной профилактики и технических средств охраны.

Настоящие указания содержат основные требования и рекомендации по выполнению курсового проекта применительно к программе, утвержденной в 1984г., и не исключают инициативы преподавателей по совершенствованию методики курсового проектирования.

Курсовое проектирование проводится в соответствии с Инструкцией по организации курсового проектирования в средних специальных заведениях (Среднее специальное образование. Сборник основных постановлений, приказов и инструкций. Изд. «Высшая школа», 1983г. ч I, с. 240-242) и настоящими методическими указаниями.

Примечание. Для выполнения курсового проекта и практических занятий учащимся нужны одни и те же ГОСТы литературы, поэтому они приведены в конце сборника в разделе «Литература».


Тематика курсовых проектов

Наименование темы

Вид ремонта

Обязательные работы

1

2

3

Ремонт якоря тягового электродвигателя электровоза.

ТР - 3, КР

Смена нескольких секций обмотки якоря.

Ремонт остова тягового электродвигателя электровоза.

ТР - 3, КР

Компаудировка катушек полюсов.

Ремонт колесной пары электровоза.

ТР - 3, КР

Смена бандажей и зубчатого колеса.

Ремонт роликовой буксы.

ТР-3

Замена сменных опор балансиров и наличников.

Ремонт колесно-моторного блока.

ТР-3

В полном объеме.

Ремонт и регулировка рессорного подвешивания.

ТР-3,КР

Ремонт и испытание листовых рессор.

Ремонт аккумуляторной батареи.

ТР - 3, КР

Подборка комплекта пластин.

Ремонт выпрямительной установки.

ТР - 3, КР

В полном объеме.

Ремонт индивидуального электромагнитного контактора.

ТР - 3, КР

В полном объеме.

Ремонт индивидуального электромагнитного контактора.

ТР - 3, КР

В полном объеме.

Ремонт и регулировка токоприемника.

ТР - 3, КР

В полном объеме.

Ремонт главного воздушного выключателя.

ТР - 3, КР

В полном объеме.

Ремонт главного контактора электровоза ЭКГ-8Ж.

ТР - 3, КР

В полном объеме.

Ямонт гидравлических гасителей колебаний.

ТР - 3, КР

В полном объеме.

Ремонт рамы тележек.

ТР - 3, КР

В полном объеме.

Ремонт автосцепного устройства.

ТР - 3, КР

В полном объеме.

Ремонт щеткодержателей и их кронштейнов.

ТР - 3, КР

В полном объеме.

Ремонт тягового трансформатора.

ТР - 3, КР

В полном объеме.

Ремонт быстродействующего контактора БК-78Т.

ТР - 3, КР

В полном объеме.

Ремонт дифференциального реле.

ТР - 3, КР

В полном объеме.


1

2

3

Ремонт контроллера машиниста.

ТР - 3, КР

В полном объеме.

Технология магнитной дефектоскопии оси колесной пары.

ТР - 3, КР

В полном объеме.

Технология ультразвуковой дефектоскопии осей колесных пар.

ТР-3,КР

В полном объеме.

Технология ультразвукового контроля тяговых зубчатых передач.

ТР - 3, КР

В полном объеме.

Технология ультразвукового контроля валов якорей тяговых двигателей.

ТР - 3, КР

В полном объеме.

Технология диагностирования токоприемников.

ТР - 3, КР

В полном объеме.

Технология диагностирования электропневматических контакторов.

ТР - 3, КР

В полном объеме.

В задании преподаватель указывает серию локомотива и вид ремонта (ТР-1, ТР-2, ТР-3 и т.д.).

В целях приближения курсового проектирования к реальным условиям производства, задания целесообразно увязывать с работой на технологической практике, а для лиц, обучающихся по заочной и вечерней системе, с их работой на производстве.

Курсовой проект состоит из пояснительной записки и графической части.

Объем пояснительной записки должен быть 15-20 страниц.

Объем графической части - 2 листа формата 24 (ГОСТ 3450-60).

Примерное содержание пояснительной записки

Введение. Основные задачи дальнейшего развития и совершенствования локомотивной тяги. Обоснование выбора способа устранения неисправности детали с точки зрения обеспечения безотказности и надежности ее работы.

Материал располагается так: титульный лист (приложение 3), задание на курсовой проект (приложение 4), оглавление, описательная часть проекта, перечень использованной литературы.

Окончательно оформленная пояснительная записка должна быть переплетена или сброшюрована.


МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ПРАКТИЧЕСКИМ ЗАНЯТИЯМ

Цель практических занятий № 1, 2, 3 и 4 - углубление и закрепление знаний по предмету «Ремонт тепловозов», а также приобретение студентами навыков по разработке и оформлению технологической документации общего и специального назначения.

К формам документов общего назначения относятся: маршрутная карта и карта эскизов (ГОСТ 3.1105-74).

К формам документов специального назначения относятся: карта технологического процесса дефектации, карта технологического процесса очистки, карта технологического процесса ремонта (Единая система технологической документации, «Правила оформления документов, применяемых при ремонте изделий», ГОСТ 3.1115-79) и операционные карты слесарных, слесарно-сборочных, электромонтажных работ (ГОСТ 3.1407-74), механической обработки (ГОСТ 3.1502-74), сварочных работ (ГОСТ 1406-74) и технического контроля (ГОСТ 3.1502-74).

В результате практических занятий студенты должны научиться пользоваться положениями ГОСТ ЕСТД и подготовиться к выполнению курсового проекта.


Практическое занятие № 1

Составление маршрутной карты

Цель. Научиться составлять маршрутную карту и пользоваться ГОСТ 3.1105-74.

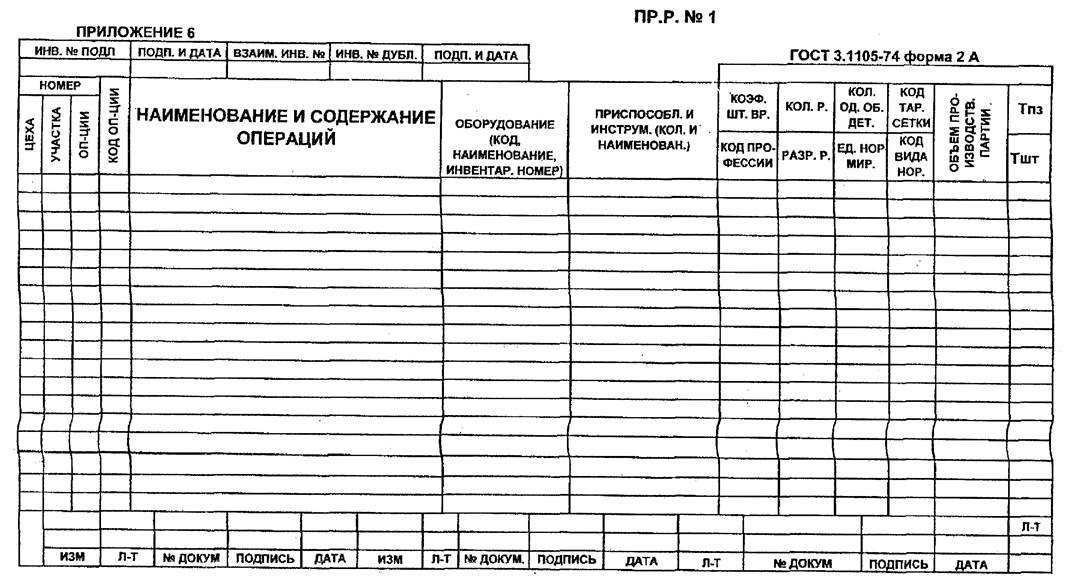

Маршрутная карта является обязательным документом для различных видов производств, она включает наименование и содержание всех операций и технологической последовательности разборки (ремонт, сборки). ГОСТ 3.1105-74 устанавливает формы маршрутных картах: 1, 2, 3 и 4. На практическом занятии рекомендуется составлять маршрутную карту по форме 2 - для заглавного листа (приложение 5) и по форме 2а (приложение 6).

Порядок выполнения

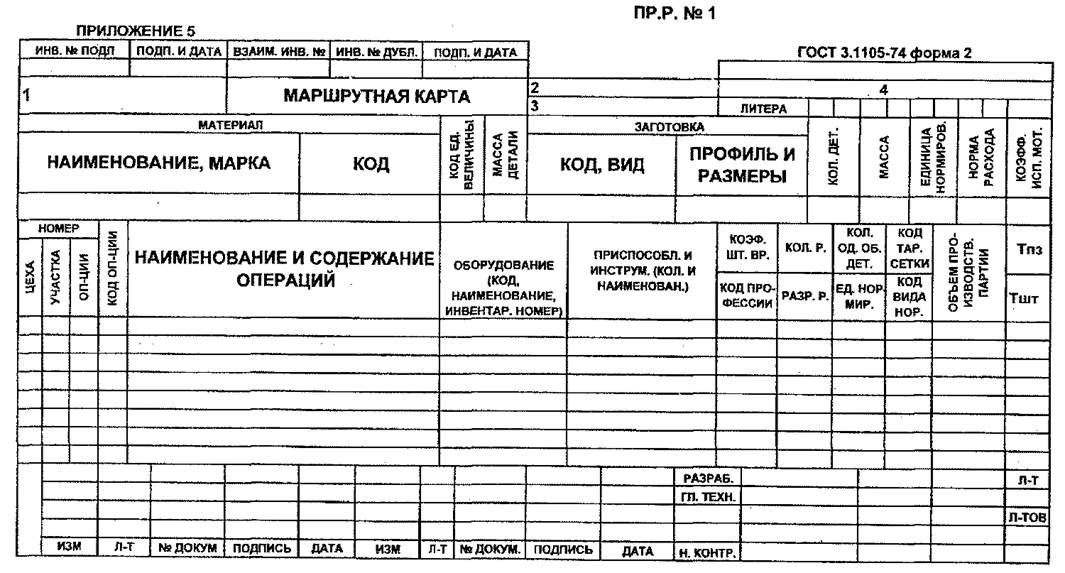

Составление маршрутной карты рекомендуется на стандартном бланке или листе формата - 420*594.

В графах, отмеченных цифрами 1, 2, 3, 4 в учебных целях, указать:

1. наименование учебного заведения (организации разработчика);

2. наименование сборочной единицы (например, колесная пара);

3. серия ЭПС;

4. вид ремонта (РТ-1, ТР-2, ТР-3 или КР-1, КР-2).
Остальные графы следует заполнять так:

Графа «Номера: цеха, участка, операции» . Номера операций проставлять в технологической последовательности их выполнения, а номер цеха и участка - условно.

Графа «Наименование и содержание операции» . В этой графе кратко заполняются операции глаголом повелительной формы - точить, сверлить. Указать наименование обрабатываемой поверхности - торец, галтель и количество (например, сверлить 7 отверстий), а также характер обработки -предварительная, окончательная.

Указать следует все операции по очистки, разработке, дефектации, ремонту, регулировке, испытанию, а также контрольные и транспортные операции. Перечень операций должен быть достаточно подробным, обеспечивающим ясное представление об основных этапах каждой работы.

Размеры и предельные отклонения обрабатываемой поверхности в содержании операции не указывать, а отметить: «Фрезеровать поверхность, выдерживая размер 5». Этот номер поверхности и конкретный размер будут приведены на карте эскизов.

Графа «Оборудование» . Перечисляется наименование оборудования, применяемого только для данной операции.

Графа «Коэффициент штучного времени» (числитель), «Код профессии» (знаменатель). Числитель заполняется только при


многостаночном обслуживании, в знаменателе указывается наименование профессии, код опустить.

Графа «Количество рабочих» (числитель). «Разряд работы» (знаменатель) - заполняется дробью по содержанию.

Графа «Количество одновременно обрабатываемых деталей» (числитель). «Единица нормирования» (знаменатель). В знаменателе указывается количество деталей, на которое установлена норма времен (1,5,10,50...)

Графа «Код тарифной сетки» (числитель). «Код вида нормы» (знаменатель). В числителе указывается тарифная сетка (горячая, холодная), в знаменателе - вид нормы (расчетная, хронометражная, опытно-статическая). Код опустить.

Графа «Объем производственной партии» - проставляется суточная программа ремонта (условно).

Графа «Т пз» (числитель), «Т шт» (знаменатель). Для станочных операций в числителе проставляется подготовительно - заключительное время, в знаменателе - штучное, для остальных операций одно значение (часах). Т пз составляет 3,5% от Т шт.

Содержание отчета. Составленная и заполненная по форме маршрутная карта.

Литература. ГОСТ 1105-74. Правил ремонта.


Практическое занятие № 2

Составление операционной карты и карты эскизов

Цель: Научиться составлять операционную карту и карту эскизов, а также пользоваться ГОСТ 3.1105-74.

Операционная карта составляется на основе данных практического занятия № 1.

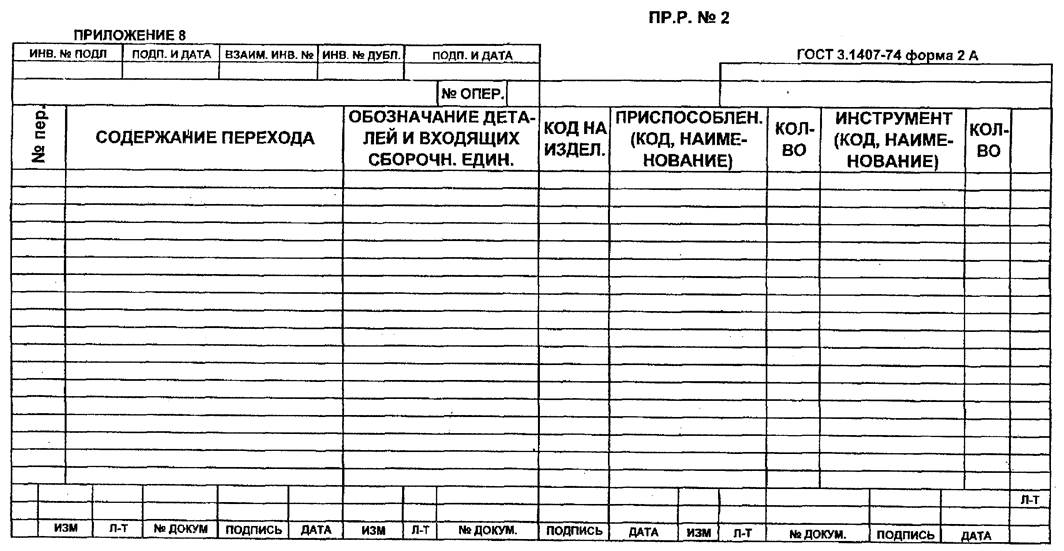

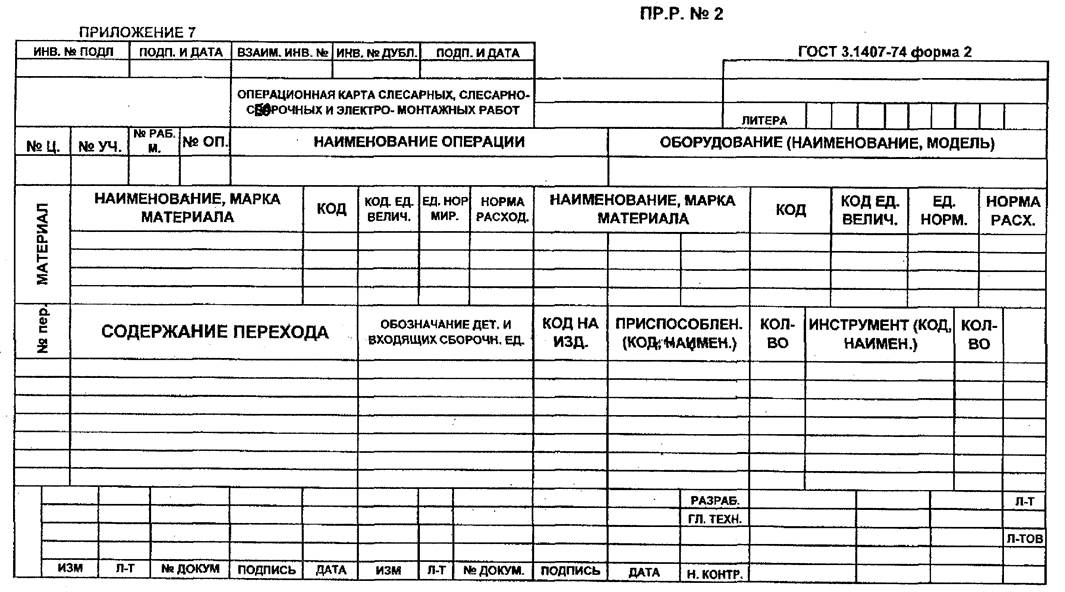

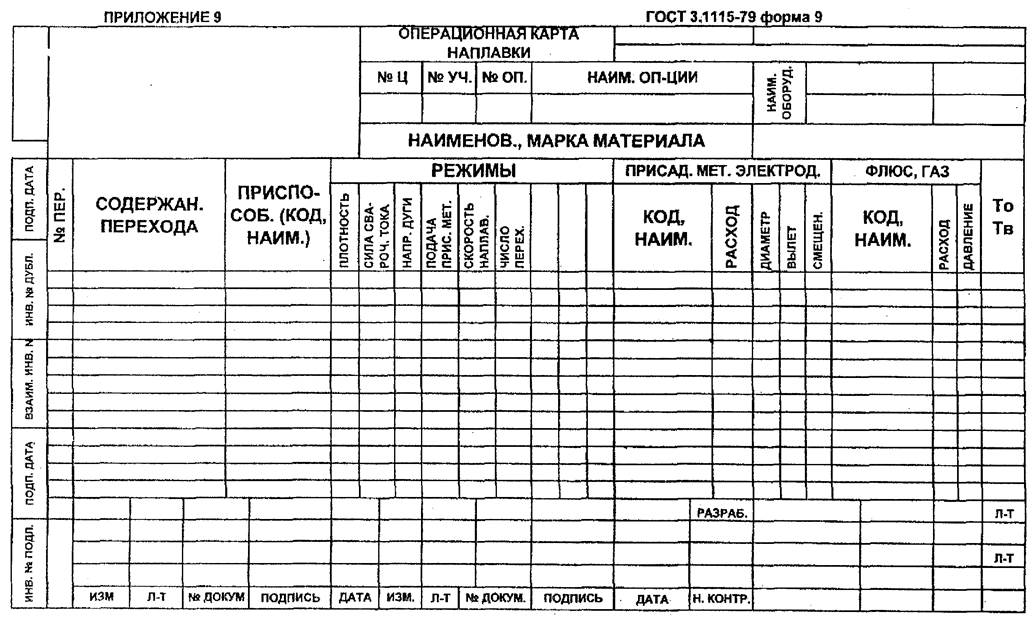

Порядок выполнения. Составление операционной карты (приложение?. 8,9).

Графа «Наименование операций» . В нее записывается одна из операций операционной карты и рассматривается по переходам. Содержание переходов записывается в соответствующую графу в технологической последовательности. Код опускается. Данные для заполнения граф берут из правил ремонта, технической документации, разработанной ПКБ ЦТ МПС, типовых норм затрат рабочей силы и т.д.

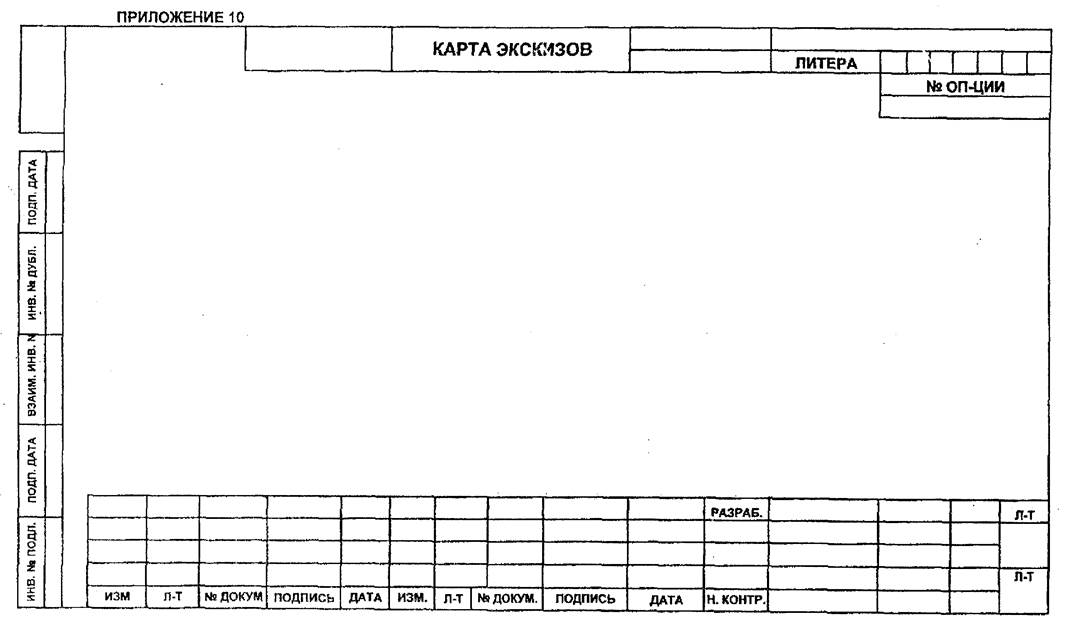

Составление карты эскизов (приложение 10). Карта эскизов выполняется на бланке ГОСТ 3.1105-74 формата 12.

Карта эскизов может разрабатываться для операций, указанных в маршрутной карте, или для переходов из операционной карты.

Графа «№ операции» . Указывается № операции или перехода.

Количество изображений (видов), разрезов, выносимых элементов ремонтируемой детали определяется условием обеспечения наглядности изображения обрабатываемых поверхностей.

На карте эскизов указываются данные, необходимые для выполнения технологического процесса: размеры, предельные отклонения, технические требования и др. Необходимые таблицы, схемы и технические требования размещаются на свободных полях карты - справа от изображения или под ним.

Эскиз выполняется без соблюдения масштаба. Все размеры обрабатываемых поверхностей условно нумеруют арабскими цифрами, обводя их окружностью диаметром 6-8 мм, и соединяют с размерной линией. Нумерация выполняется по часовой стрелке.

Допускается на одной карте выполнять насколько эскизов к различным операциям.

Содержание отчета. Составленные и заполненные по форме операционная карта и карта эскизов.

Литература. ГОСТ 3.1105-74, правила ремонта, техническая документация, нормы затрат рабочей силы.


Практическое занятие № 3

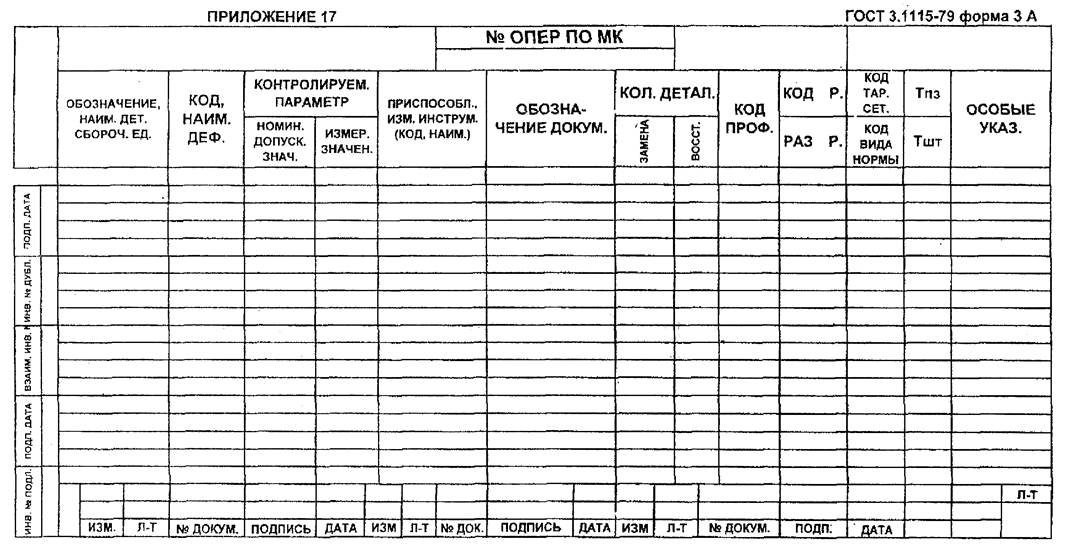

Составление карты технологического процесса

Цель. Научиться составлять карты технологического процесса и пользоваться ГОСТ 3.1115-79 ГОСТ 3.1405-74, ГОСТ 3.1602-74.

Карта технологического процесса может быть составлена по одному из видов:

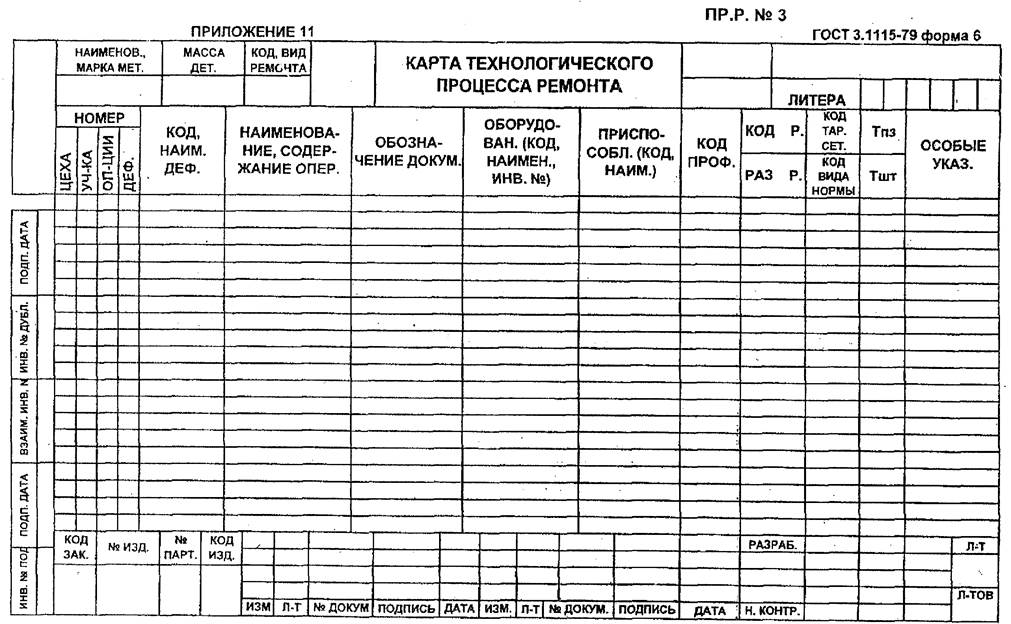

ГОСТ 3.1115-79 форма 6 (приложение 11)

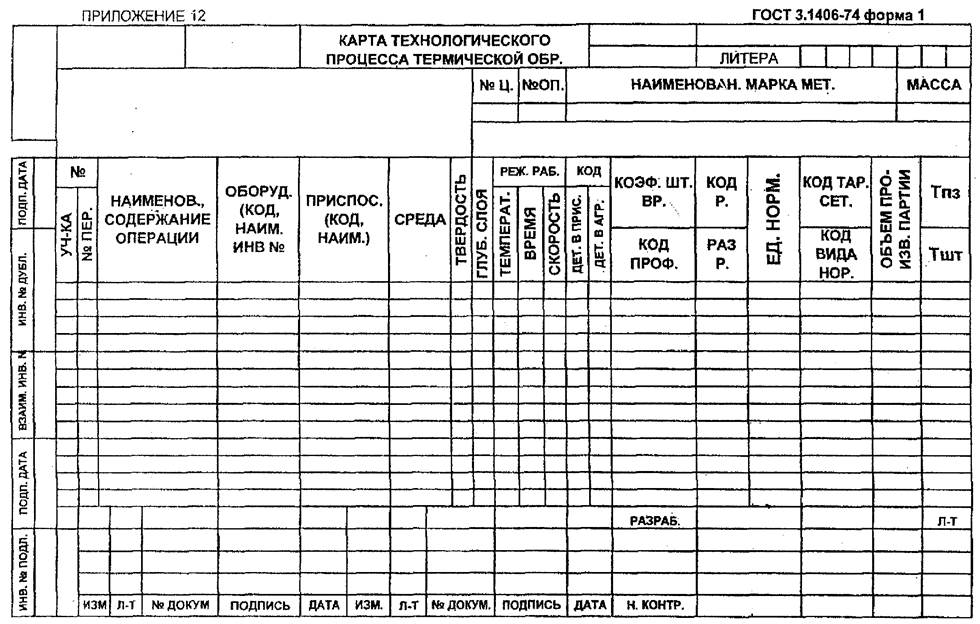

ГОСТ 3.1405-74 форма 1 (приложение 12)

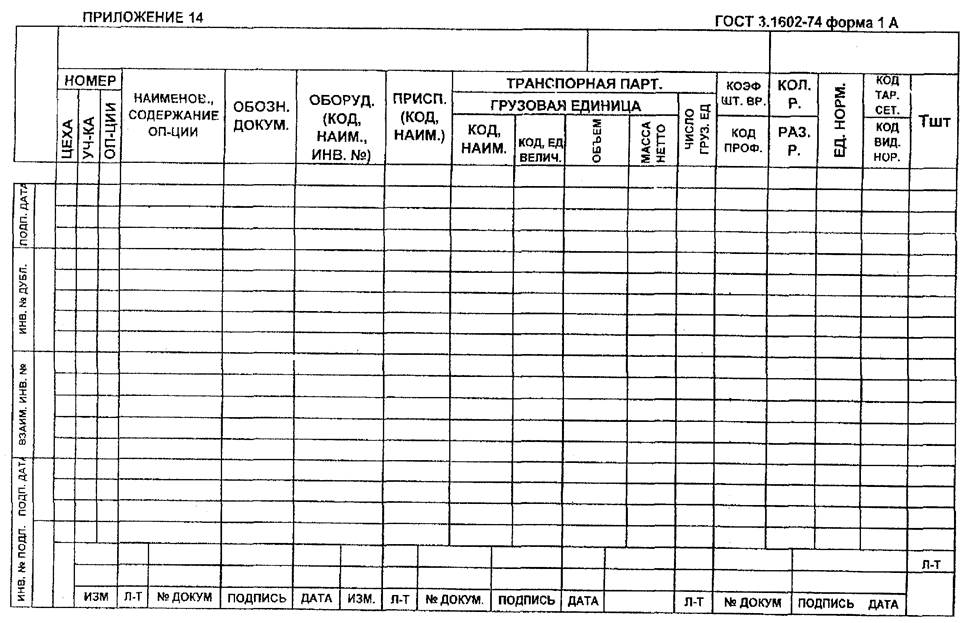

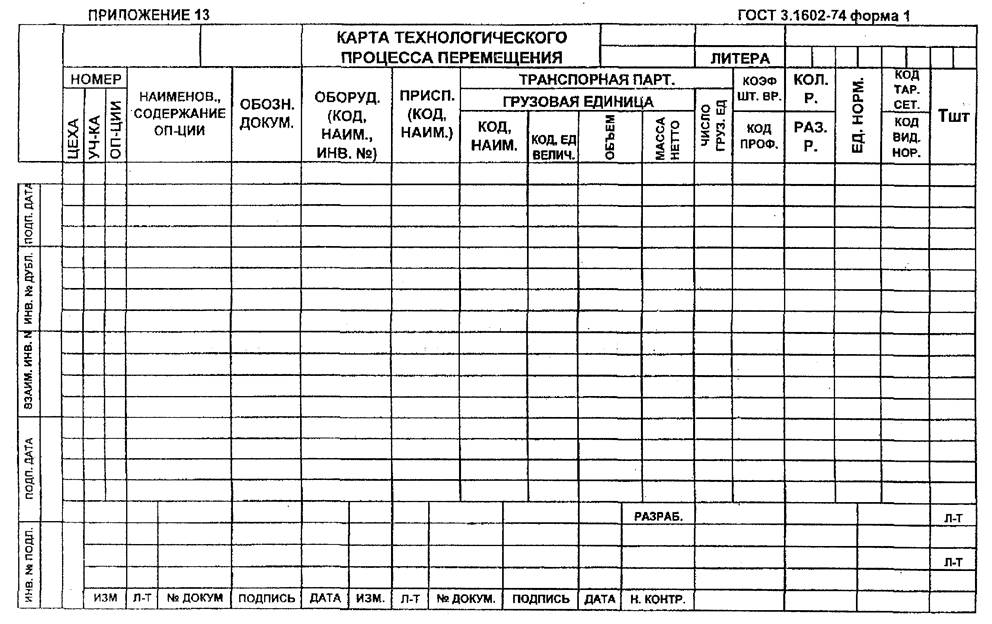

ГОСТ 3.1602-74 форма 1 (приложение 13, 14).

Студентам рекомендуется составлять карту технологического процесса по ГОСТ 3.1115-79 форма 6 (приложение 11).

Ход выполнения. (См. практическое занятие № 1).

Содержание отчета. Составленная и заполненная по форме карта технологического процесса.

Литература. ГОСТ 3.1115-79, ГОСТ 3.1405-4, ГОСТ 3.1602-74, правила ремонта, техническая документация.

Практическое занятие № 4

Составление операционной карты технологического контроля

Цель: Научиться составлять карты технологического контроля и пользоваться ГОСТ 3.1502-74.

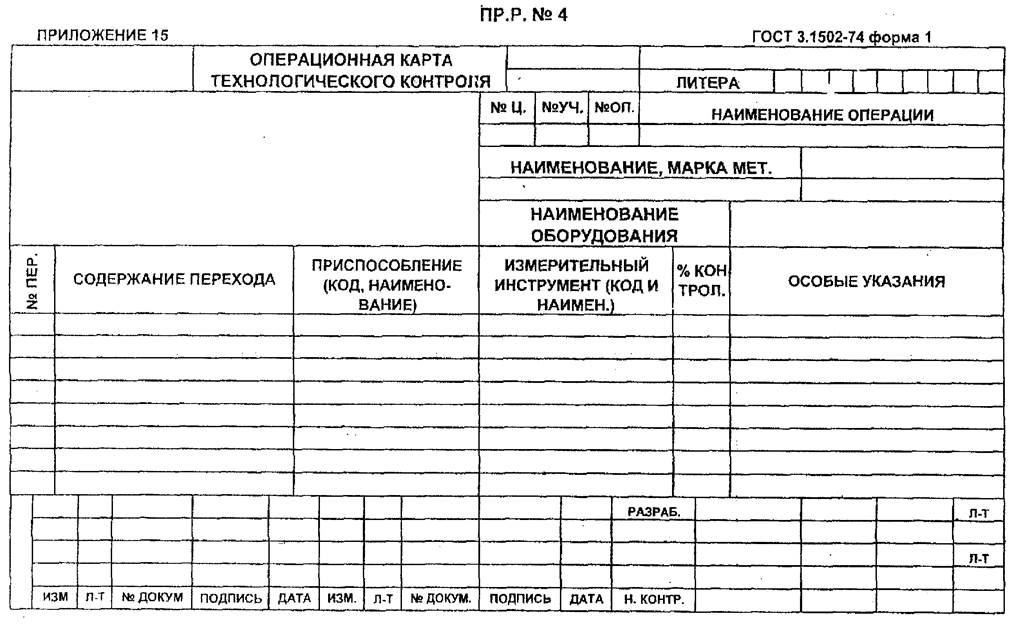

Операционную карту технологического контроля рекомендуется выполнять по ГОСТ 3.1502-74 форма 1 (приложение 15).

Ход выполнения: (См. практические занятия № 1 и 2). Заполнение граф производится по их содержанию. Код опустить.

Содержание отчета: Составленная и заполненная по форме операционная карта технического контроля.

Литература: ГОСТ 3.1502-74, техническая документация.


Рекомендуемая литература

1. Деповской ремонт электровозов переменного тока / Под ред.
А.Т. Головатого. М.: Транспорт, 1976

2. Текущий ремонт и техническое оборудование электровозов
постоянного тока / С.Н. Красковская, Э.Э. Ридель, Р.Г. Черепашенец,
М.: Транспорт, 1989

3. Ремонт электроподвижного состава / Под редакцией В.М. Находкина.
М.: Транспорт, 1990

4. Инструкция по текущему обслуживанию электровозов и тепловозов в
эксплуатации ЦТ-3727. М.: Транспорт, 1981

5. Инструкция по магнитному контролю ответственных деталей
локомотивов в депо и ремонтных заводах ЦТ-2303. М.: Транспорт, 1965

6. Инструкция по ремонту и обслуживанию автосцепного устройства
подвижного состава железных дорог ЦВ-ВНИИЖТ-494. М.: Транспорт,
1998

7. Инструкция по формированию и содержанию колесных пар
локомотивов ЦТ-329. М.: Транспорт, 1995

8. Инструкция по содержанию ремонту узлов с подшипниками качения
локомотивов и моторвагонного подвижного состава ЦТ-330. М.:
Транспорт, 1995

9. Инструктивные указания по сварочным работам при ремонте
тепловозов, электровоз и моторвагонного подвижного состава ЦТ-336.
М.: Транспорт, 1997

Ю.Фильков Н.И. и др. Поточные линии ремонта локомотивов в депо. М.:

Транспорт, 1983 П.Перельман Д.Я. и др. Комплексная механизация и автоматизация

ремонта подвижного состава. М.: Транспорт, 1974 12. Алтухов В.Я. и др. Механизация и автоматизация технического

обслуживания и ремонта подвижного состава. М.: Транспорт, 1989 13.Правила текущего ремонта и технического обслуживания электровозов

переменного токаЦТ-3164. М.: Транспорт, 1975

14. Правила и инструкции по технике безопасности и производственной
санитарии при эксплуатации электровоз, тепловозов моторвагонного
подвижного состава ЦТ-3199. М.: Транспорт, 1987

15. Правила ремонта электрических машин электровоз ЦТ-ЦТВР-4782, 1992

16. Научная организация и нормирование труда на железнодорожном
транспорте / Под ред. В.Т. Чарыкова. М.: Транспорт, 1985

17. Пособие по дипломному проектированию. Локомотивное хозяйство /
Под ред. СИ. Папченкова. М.: Транспорт, 1988

18. ГОСТ 15152-73. Система технического обслуживания и ремонта
техники. Ремонтопригодность. Состав общих требований.

19. ГОСТ 18322-73. Система технического обслуживания и ремонта
техники. Термины и определения.


20.ГОСТ 3.1115-79. Единая система технологической документации. Правила оформления документов, применяемых при ремонте изделий.

21. Правила и инструкции по технике безопасности и производственной
санитарии при эксплуатации электровозов, тепловозов и мотовагонного
подвижного состава. ЦТ/3199. Изд. «Транспорт», 1976

22. Система стандартов безопасности труда. Техническое обслуживание и текущий ремонт электровозов, тепловозов и мотовагонного подвижного состава. Общие требования безопасности. Отраслевой стандарт ОСТ 32.20-83. Изд. «Транспорт»,
1984




Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya17:01:06 01 сентября 2019
.
.17:01:05 01 сентября 2019
.
.17:01:05 01 сентября 2019
.
.17:01:04 01 сентября 2019
.
.17:01:03 01 сентября 2019

Смотреть все комментарии (12)
Работы, похожие на Учебное пособие: Методические указания к практическим занятиям по предмету: «Технология ремонта пс» специальность 190304. 01 «Техническая эксплуатация электроподвижного состава»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(266016)
Комментарии (3598)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
