Учебное пособие: Методические указания к выполнению вкр для студентов специальности 270106. 65 «Производство строительных материалов, изделий и конструкций»

Название: Методические указания к выполнению вкр для студентов специальности 270106. 65 «Производство строительных материалов, изделий и конструкций»
Раздел: Остальные рефераты
Тип: учебное пособие Добавлен 00:17:16 13 сентября 2011 Похожие работы
Просмотров: 480 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Тихоокеанский государственный университет»

проектирование производства строительных материалов,

изделий и конструкций

Методические указания к выполнению ВКР

для студентов специальности 270106.65

«Производство строительных материалов, изделий и конструкций»

Хабаровск

Издательство ТОГУ

2008

ВВЕДЕНИЕ

Дипломное проектирование является завершающим и наиболее ответственным этапом в обучении студентов технических специальностей университета. Для выпускников кафедры строительных материалов в этот период достигается конечная цель обучения – формирование инженера-строителя-технолога, владеющего навыками практической разработки технологии и организации производства строительных материалов, сборных железобетонных изделий и конструкций, умеющего применять систематические знания, полученные в процессе теоретического обучения и прохождения производственных практик.

При выполнении выпускной квалификационной работы – дипломного проекта студент мобилизует весь свой багаж знаний на выполнение большой самостоятельной работы, связанной с разработкой технологии современных строительных материалов и конструкций. В этот период вскрывается умение дипломника организовать свое время для плодотворной работы, обнаруживаются способности к творчеству и логическому мышлению при решении инженерных задач.

Тема дипломного проекта выбирается студентом на основе материалов, собранных в результате практик, патентной проработки и обзора научно-технических достижений в данной области производства. В процессе работы над дипломным проектом выполняется основная расчетная часть в соответствии с заданием и деталь проекта, которая представляет собой экспериментальное исследование, связанное с использованием конкретных материалов и методов их обработки. Актуальность и новизна исследований должны быть подтверждены материалами патентного поиска, имеющего целью оценку уровня развития техники, определение новизны предлагаемых решений, а также разработку прогноза научно-технического прогресса.

По результатам теоретических и лабораторных исследований формулируется пакет предложений, направленных на улучшение качества продукции, снижения ее себестоимости, повышение производительности производства и улучшение условий труда. Рекомендуется подготовить макет, опытные образцы, заявки на изобретения, стенд, установку, прибор, наглядно иллюстрирующие результаты творческого подхода студента к решению поставленных задач.

1 Общие сведения о выпускных

квалификационных работах

1.1 Требования к объему и организация выполнения ВКР

Выпускные квалификационные работы на кафедре «Строительные материалы и изделия» выполняют в соответствии со стандартами предприятия СТП ХГТУ 2.01-2004 «Работы выпускные квалификационные. Общие требования» и СТП ХГТУ 2.03-2004 «Работы выпускные квалификационные, проекты и работы курсовые. Требования к оформлению». Стандарт входит в состав системы образовательных стандартов ТОГУ и является обязательным для применения всеми кафедрами и подразделениями, обеспечивающими учебный процесс.

Выпускная квалификационная работа (ВКР) – самостоятельная работа выпускника, выполняемая на завершающем этапе обучения и служащая основанием для итоговой аттестации выпускника с присвоением ему соответствующей квалификации.

Это законченная работа, содержащая решение поставленной задачи, выполненная выпускником самостоятельно на основе достигнутого уровня фундаментальной, гуманитарной, профессиональной и специальной подготовки.

Содержанием дипломного проекта являются результаты проектирования, совершенствования или исследования объекта по профилю специальности.

ВКР состоит из текстового документа – пояснительной записки (ПЗ) и графического (иллюстрационного) материала.

Минимальный объем пояснительной записки – 120 листов (страниц) рукописного текста или 90 листов формата А4 с применением печатающих устройств.

Графическим материалом являются чертежи и схемы, выполненные в соответствии с требованиями ЕСКД (Единая система конструкторской документации), СПДС (Система проектной документации для строительства), ЕСПД (Единая система проектной документации) и ЕСТД (Единая система технической документации). Чертежи и схемы в виде самостоятельных законченных конструкторских документов или рисунков представляются на отдельных листах, используемых при публичной защите.

Иллюстрационным материалом являются плакаты, макеты, образцы, действующие модели, программы и т. д.

Необходимость применения графического и иллюстрационного материала, а также количество и формат листов определяются заданием на дипломное проектирование и условиями защиты проекта.

Минимальный объем графического или иллюстрационного материала – 9 листов формата А1.

Тематика ВКР определяется выпускающей кафедрой, должна соответствовать государственному образовательному стандарту по направлению подготовки специалиста, ежегодно рассматривается на заседании кафедры и утверждается соответствующим распоряжением по кафедре.

Индивидуальная тема выпускника, как правило, формируется в период прохождения последней производственной практики и должна быть окончательно определена к началу преддипломной практики.

Окончательное закрепление темы за выпускником оформляется приказом ректора.

Каждому выпускнику приказом ректора должен быть назначен руководитель из числа профессоров, доцентов или старших преподавателей (штатных или совместителей) выпускающей кафедры для оказания методической и научной помощи в работе над проектом.

По отдельным разделам ВКР могут привлекаться консультанты, которые выдают задания по согласованию с руководителем на соответствующие разделы, проверяют и заверяют результаты раздела.

Контроль за работой осуществляется руководителем ВКР и заведующим кафедрой. Руководитель контролирует выполнение ВКР и оценивает степень готовности работы. Если степень готовности ВКР существенно ниже планируемой и это может привести в дальнейшем к срыву сроков выполнения ВКР, то руководитель должен проинформировать об этом заведующего кафедрой или вынести вопрос на заседание кафедры. Заведующий кафедрой контролирует ход проектирования путем назначения контрольных проверок материалов ВКР.

График контрольных проверок вместе с экраном выполнения ВКР вывешивается на доске объявлений кафедры.

Не позднее чем за 15 дней до установленного срока защиты выпускная квалификационная работа и иллюстрационные материалы должны быть подписаны консультантами по разделам.

Не позднее чем за 10 дней до установленного срока защиты выпускной квалификационной работы текстовый документ и иллюстрационные материалы должны быть подписаны руководителем и ответственным нормоконтролером кафедры.

Дипломный проект считается окончательно допущенным к защите после подписи заведующим кафедрой титульного листа пояснительной записки. части допуска к защите.

В случае, если заведующий кафедрой не считает возможным допустить выпускника к защите ВКР, то этот вопрос рассматривается на заседании кафедры с участием руководителя. Решение кафедры о недопуске выпускника к защите оформляется протоколом, согласуется с директором института и утверждается приказом ректора.

Порядок защиты ВКР определяется «Положением о государственных аттестационных комиссиях учебных заведений».

1.2 Примерная тематика выпускных квалификационных работ

по специальности 270006.65 «Производство строительных

материалов, изделий и конструкций»

1.2.1 Проект цеха (завода) по производству изделий из бетона (железобетона). В рамках этого направления изучается рынок строительных материалов в регионе, приводятся результаты исследования номенклатуры действующих предприятий по отдельным направлениям производства. На основании таких обследований производится разработка технологии производства изделий выбранной номенклатуры.

1.2.2 Проектирование технического перевооружения и реконструкции предприятий по производству изделий из бетона (железобетона), а также других строительных материалов, изделий и конструкций на предприятиях дальневосточного региона. По этой тематике выполняются дипломные проекты, направленные на совершенствование организации и технологии производства отдельных видов изделий и конструкций на примере конкретного предприятия, а также на разработку мер по снижению материало– и энергозатрат. Исследуются вопросы разработки и внедрения в технологический процесс местных материалов и отходов промышленности.

1.2.3 Совершенствование технологии и повышение эффективности производства дорожно – строительных материалов, изделий и конструкций. В это направление входят проекты, связанные с, совершенствованием и оптимизацией структуры производства дорожно–строительных материалов, сокращением затрат на производство. Изучаются вопросы использования специальных добавок и новых технологических приемов, проводятся маркетинговые исследования потребности дорожного строительства в новых эффективных материалах.

1.2.4 Исследование и совершенствование технологии производства стеновых, отделочных и изоляционных строительных материалов. Разрабатываются и совершенствуются технологические процессы производства стеновых, отделочных и изоляционных строительных материалов на действующих и вновь строящихся предприятиях дальневосточного региона.

1.2.5 Совершенствование организации производства строительных материалов, изделий и конструкций. В рамках этого направления выполняются дипломные проекты по совершенствованию организации производства на примере конкретного участка технологической линии, разрабатываются мероприятия по повышению экономической эффективности, проводятся исследования по внедрению современных материалов, машин и аппаратов, повышающих производительность технологических линий и улучшающих условия труда.

1.3 Структура типовой выпускной квалификационной работы

Типовая ВКР включает следующие ненумерованные и нумерованные разделы (составляющие части):

Титульный лист, задание

РЕФЕРАТ
СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 Технико-экономическое обоснование темы проекта

2 Исследовательская часть

2.1 Аналитический обзор информационных источников

2.2 Экспериментальные исследования

2.3 Выводы по исследовательской части

3 Технологическая часть

3.1 Режим работы предприятия

3.2 Номенклатура продукции

3.3 Характеристика исходных материалов и полуфабрикатов (крупный и мелкий заполнители, вяжущее, добавки, наполнители, арматура, смазки)

3.4 Расчет потребности в сырье и полуфабрикатах

3.5 Проектирование складов цемента и заполнителей

3.6 Проектирование состава бетонной смеси

3.7 Проектирование БСУ и параметров приготовления бетонной смеси

3.8 Формовочный цех (технологические расчеты, оборудование)

3.9 Организация производства и разработка технологической карты

4 ТЕПЛОТЕХНИЧЕСКАЯ ЧАСТЬ

4.1 Режим тепловой обработки

4.2 Конструкция тепловой установки

4.3 Расчет расхода теплоносителя

4.4 Энергосберегающие мероприятия и расчет их эффективности

5 АВТОМАТИЗАЦИЯ

6 КОНТРОЛЬ КАЧЕСТВА ПРОДУКЦИИ

7 ОХРАНАОКРУЖАЮЩЕЙ СРЕДЫ

8 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

9 ОХРАНА ТРУДА

10 ЭКОНОМИЧЕСКАЯ ЧАСТЬ

11 ЗАКЛЮЧЕНИЕ (выводы по проекту)

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЯ

По указанию руководителя ВКР работа может быть выполнена с детальной проработкой одних разделов и исключением других при соблюдении требований к общему объему работы.

2 СОДЕРЖАНИЕ пояснительной записки

2.1 Основные разделы пояснительной записки

Текстовая часть ВКР (пояснительная записка – далее ПЗ) – документ, содержащий систематизированные данные выполненной студентом проектной, научной или исследовательской работы, описывающий процесс её выполнения и полученные результаты в виде текста и необходимых иллюстраций. ПЗ выполняется на листах с рамками и основными надписями по форме 6 ГОСТ 21.101 – 97 СПДС «Основные требования к рабочей документации».

Текстовая часть ВКР должна включать в указанной ниже последовательности следующие структурные элементы:

– титульный лист;

– задание на проектирование;

– реферат;

– содержание;

– введение;

– основную часть (технико-экономическое обоснование темы ВКР и основные разделы);

– другие разделы (конструкторскую часть, охрану труда или охрану окружающей среды и пр.);

– заключение;

– список использованных источников;

– приложения (если есть в них необходимость).

Бланки титульного листа и задания на дипломное проектирование, выполненные типографским способом, выдаются выпускающей кафедрой. Все надписи в них должны выполняться чертежным шрифтом или печататься.

Задание на работу является индивидуальным для выпускника и содержит характеристики объекта проектирования (совершенствования или исследования), необходимые исходные данные и планируемое содержание работы.

Титульный лист и задание на проектирование считаются соответственно первым и вторым листом ПЗ, однако номера листов на них не проставляются.

2.2 Реферат

Реферат является обязательным разделом и должен отражать содержание дипломного проекта. В нем излагаются краткие сведения о проведенной работе. Пример выполнения реферата представлен в приложении А.

Реферат строится по следующей схеме:

– сведения об объеме графической части, объеме ПЗ, количестве рисунков, таблиц, использованных источников (в том числе на иностранных языках) и приложений;

– перечень ключевых слов;

– текст реферата.

Перечень ключевых слов должен включать от 6 до 15 слов или словосочетаний из текста ПЗ, которые в наибольшей мере характеризуют ее содержание и обеспечивают возможность информационного поиска. Ключевые слова пишутся в именительном падеже и выполняются прописными буквами чертежным шрифтом типа А № 7 или прописными буквами при машинном способе выполнения ПЗ.

Текст реферата должен отражать объект исследования или разработки, цель работы, полученные результаты и их новизну, степень внедрения результатов работы, область применения,.экономическую эффективность или значимость работы.

Объем текста реферата не должен превышать одного листа. Не допускается применять в реферате общепринятые сокращения слов и терминов. Реферат является первым текстовым листом ПЗ, выполняется на листе формата А4 с основной надписью по форме 5 ГОСТ 21.101-97 СПДС (приложение В, рисунок В.1) и считается третьим листом ПЗ.

2.3 Содержание

Содержание является обязательным разделом ПЗ. В нем перечисляются наименования разделов и подразделов (начиная с введения), список использованных источников, приложения и их наименования, а также указываются номера листов, на которых они помещены. Пункты и подпункты, обозначенные тремя и более цифрами в содержание не включают. Содержание начинают с нового листа.

Наименования разделов, включенные в содержание, записывают прописными буквами, наименования подразделов записывают строчными буквами, начиная с прописной буквы.

Содержание включают в общее количество листов ПЗ.

2.4 Введение

Введение является обязательным разделом ПЗ. Оно должно кратко характеризовать современное состояние вопроса, которому посвящена ВКР, раскрывать актуальность рассматриваемой темы. На основании всего этого формулируется цель работы. Рекомендуемый объем введения 2 – 3 страницы. Введение начинают с нового листа.

2 5 Основная часть

Объем и содержание основной части ПЗ выпускной квалификационной работы определяются выпускающей кафедрой в зависимости от направления проектирования.

В основной части ПЗ дипломного проекта обязательно должны найти отражение:

– технико-экономическое обоснование проекта;

– содержание и результаты проектирования;

– экономическая оценка принятых решений по проекту.

В технико – экономическом обосновании ВКР дается характеристика объекта проектирования (исследования), анализ исследуемой проблемы, новые идеи и возможные подходы к решению этих проблем. Обоснование должно включать экономическую оценку принятого варианта решения по укрупненным показателям.

Содержание и результаты проектирования должны отражать выполнение задания на проектирование. Расчет экономической эффективности принятых решений приводится в отдельном разделе.

В качестве дополнительных разделов, в зависимости от специфики проекта, могут быть рассмотрены вопросы охраны труда, охраны окружающей среды, архитектуры и строительства.

Степень детализации разделов, место расположения в пояснительной записке, объем определяются руководителем и консультантами ВКР.

2. 6 Заключение

Заключение является обязательным разделом ПЗ и должно содержать:

– краткие выводы по результатам проектирования;

– оценку полноты решения поставленных задач;

– рекомендации по конкретному использованию результатов ВКР.

2. 7 Список использованных источников

Список является обязательным разделом ПЗ выпускной квалификационной работы, оформляется в соответствии с межгосударственным стандартом СИБИД ГОСТ 7.1–2003 «Библиографическая запись. Библиографическое описание. Общие правила и требования к составлению». Список использованных источников включается в содержание ПЗ. Список должен содержать сведения об источниках, использованных при выполнении проекта.

Располагать источники в списке следует в порядке появления ссылок в тексте. Правила оформления источников приведены в приложении Г.

2. 8 Приложения

Материал, дополняющий текст ПЗ, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и т. п.

Приложения оформляют как продолжение данного документа на следующих его листах или выпускают в виде самостоятельного документа.

3. Указания по выполнению основных

разделов проекта

3.1 Технико-экономическое обоснование темы проекта

Необходимость проектирования цеха (завода) обосновывается по результатам оценки потребностей рынка на основе анализа статистических данных и сложившейся структуры производства продукции стройиндустрии в данном регионе страны (таблица 3.1).

Таблица 3.1 – Характеристика рынка продукции

Показатели

Значение показателя

по вариантам

1

2

1. Мощность заводов, производящих аналоги продукции

2. Цена продукции по заводам

3. Дальность доставки продукции

4. Оценка показателя качества

5. Соотношение цены и качества

6. Ранжирование конкурентов

После оценки потребности в материалах или изделиях и целесообразности их производства рассчитываются прогнозируемая мощность цеха или завода и определяется размер рынка сбыта (таблица 3.2).

Таблица 3.2 – Обоснование мощности цеха, предприятия

и потребность в продукции

Показатели

Единицы измерения

Количество

Ссылки на источник

1. Ожидаемые объемы производства аналогов базового изделия в строительстве зданий или сооружений

2. Существующие мощности заводов изготовителей с учётом их роста

3. Плановый дефицит производства изделий

4. Заданная мощность производства продукции цеха, предприятия

5. Принимаемая в расчет мощность цеха, предприятия

Резерв мощности производства продукции

тыс. м3

тыс. м3

тыс. м³

тыс. м³

тыс. м³/год

тыс.м3 /год

3.2 Исследовательская часть

3.2.1 Аналитический обзор информационных источников. Настоящий подраздел посвящается решению проблем, которые направлены на достижение цели проекта. На основании изучения и обобщения специальной научно–технической литературы, периодических изданий по специальности, информации интернета, патентных источников формулируются выводы о современном уровне состояния производственной проблемы и намечаются пути решении поставленной задачи.

При работе над аналитическим обзором рекомендуется использовать научно – технические журналы «Строительные материалы», «Строительные материалы, оборудование и технологии 21-го века», «Теплоизоляционные и кровельные строительные материалы», «Промышленное и гражданское строительство», «Архитектура и строительство в Хабаровске». Хорошие результаты обеспечивает использование интернет – ресурсов по строительной тематике.

Описывая содержание журнальных статей, следует давать их сокращенное изложение с сохранением основного смыслового содержания. Например, изложение той или иной публикации рекомендуется начинать словами: «Учеными НИИЖБ Ивановым А. А. и Петровым И. И. /3/ проводились исследования по использованию….», или « Исследования, проведенные в Новосибирском государственном архитектурно-строительном университете /5/, показали …». Далее излагается основное содержание работы и ее результаты (практические рекомендации). Цифры в косых скобках указывают номер позиции в списке использованных источников, где приводится библиографическое описание статьи (приложение Д).

Следует обратить особое внимание на работы, связанные с энерго- и ресурсосбережением, например, с использованием промышленных отходов и вторичного сырья.

Совершенствование технологии должно базироваться на использовании патентной информации, в которой предлагаются новые способы производства, составы сырьевых материалов, оборудование и т. п.

Первым этапом патентного обзора является составление регламента поиска. Согласно регламенту, поиск проводится по материалам, имеющимся в читальном зале научно-технической библиотеки ТОГУ. Это официальный бюллетень российского агентства по патентам и товарным знакам «Изобретения, реферативный журнал «Изобретения зарубежом», компьютерно-информационная система «Мимоза». Глубина поиска – 3…5 лет.

Описание авторских свидетельств, соответствующих цели поиска, должны включать регистрационный номер авторского свидетельства, его классификационный индекс, а также сведения об авторах и сущности предлагаемого изобретения. Подводя итоги, необходимо показать возможность применения наиболее рационального современного технического решения для конкретной ситуации.

3.2.2 Экспериментальные исследования, базируясь на сформулированной выше рабочей гипотезе, включают выбор методики исследований, планирование эксперимента, обработку полученных результатов и создание математической модели изучаемого процесса. С помощью полученной модели разрабатываются рекомендации для решения важных производственных задач (экономия материальных и трудовых ресурсов, повышение качества продукции, улучшение условий труда, вовлечение в переработку промышленных отходов и т.п.).

3.3 Технологическая часть

3.3.1 Проектирование номенклатуры продукции. Номенклатура продукции обосновывается путем сравнения изделий аналогов по показателям свойств, изложенных в стандартах серии СПКП, по нормативным документам на изделие, по технической документации завода–изготовителя (технические условия, технологическая карта, стандарт предприятия), а также на основе учебной и технической литературы. На номенклатуру продукции составляется табулированная характеристика.

Производится технологический анализ базового изделия по показателям трудоёмкости, материалоёмкости и энергоёмкости, по оценке сложности изготовления - наличию рациональных и неэффективных элементов в конструкции или операций при производстве изделия. По результатам анализа осуществляется совершенствование изделия по показателям технологичности.

Для совершенствования конструктивно–технологического решения следует использовать патентный обзор, а также материалы типовых альбомов и каталогов изделий и конструкций.

3.3.2 Обоснование выбора и характеристика применяемых материалов. Необходимо осуществить выбор исходных материалов для использования в составе бетона или иного композита на основе реальных характеристик материалов, с учетом требований к изделию.

Обоснование свойств применяемых сырьевых материалов или их модификация осуществляются с учётом требований стандартов, условий производства и эксплуатации изделия.

Рекомендуется использовать акты испытаний материалов, полученные в период практики на предприятиях и результаты лабораторных работ, а также материалы курсового проектирования в 7 – 9 семестрах.

В данном разделе также разделе назначаются или выбираются полуфабрикаты и комплектующие изделия для принятой номенклатуры продукции.

3.3.3 Проектирование режима работы цеха. Режим работы цеха принимается по ОНТП 7– 85 «Общесоюзные нормы технологического проектирования предприятий сборного железобетона».

Годовой фонд рабочего времени основного технологического оборудования принимается за вычетом времени плановых остановок.

Указывается время начала и окончания смен, перерывов.

При несоответствии мощности цеха заданной в проекте анализируется возможность изменения годового фонда времени за счет резервов – изменения сменности, использования нерабочих дней при скользящем графике работы, изменение норм времени за счет совершенствования технологии изготовления и т.п.

3.3.4 Расчёт потребности в сырье и полуфабрикатах. Потребность в сырье и полуфабрикатах рассчитывается на комплектный выпуск изделий: на год, месяц, сутки, смену и час работы технологической линии, исходя из производственной программы и нормативов расхода материалов на единицу объёма продукции и допускаемых (нормируемых) потерь при переработке. В дипломном проекте необходимо предложить меры по снижению нормируемых потерь сырья и материалов.

3.3.5 Проектирование складов сырья и полуфабрикатов. Рассчитываются объемы складируемых материалов с учетом нормативных запасов, определяется схема разгрузки, транспортирования и складирования материалов в зависимости от емкости складских устройств и с учетом зимних и летних условий эксплуатации. Определяется форма складов. общая и полезная площади, порядок работ на складе с учетом всех форм механизации работ. Предусматриваются участки подготовки и кондиционирования сырья, например, оборудование для размораживания, дробления или рассева.

При наличии задания проектируется участок утилизации промышленных отходов с целью их использования в качестве сырьевых компонентов или добавок.

3.3.6 Проектирование состава сырьевой смеси. Состав смеси проектируется для базового изделия с учетом специфических требований к изделиям и свойств исходных материалов. Расчет производится с оптимизацией состава по расходу компонентов и стоимости. Расчетный состав проверяется экспериментально. Определяютя прочностные, деформационные и прочие характеристики продукции.

3.3.7 Проектирование подготовительного цеха. Выбирается и проектируется схема подготовки сырья, исходя из производственной программы и вида сырьевой смеси. При этом предусматриваются прогрессивные методы обработки заполнителей, вяжущего, воды и бетонной смеси – активация поверхности, дробление. сухой и мокрый домол, ультразвуковая диспергация, введение добавок, интенсификация перемешивания и т. п.

Определяется количество смесительных установок и вспомогательного оборудования для подачи и дозирования сырья и готовой смеси.

3.3.8 Разработка технологической схемы формовочного цеха. Способ производства выбирается из сравнения двух наиболее целесообразных способов для изготовления изделий заданного вида.

Руководящим показателем является мощность (производительность) линии, по которой выбирают один из способов - стендовый, агрегатно-поточный или конвейерный.

Выбор способа производства осуществляется по результатам сравнения укрупненных показателей двух транспортно–технологических схем, принятых студентом /10/.

Для сравнения могут приниматься известные показатели технологических линий из справочной литературы и.

После выбора способа изготовления выбирается вид технологической линии – принципиальной транспортно-технологической схемы, на основе типовых и эффективных заводских решений. При этом определяются способ формования изделия на ведущем агрегате или установке, составляется транспортно–технологическая схема, назначается количество технологических постов и др.

Оптимальность технологической схемы окончательно устанавливается после проектирования и расчета технико-экономических показателей. Поэтому на начальной стадии проектирования разрабатывают два варианта технологической линии.

Для проектирования принимается одно наиболее эффективное техническое решение.

3.3.9 Организация производства и разработка технологической карты. Технологические расчёты цеха включают общие расчеты технологической линии, цеха и постов, проектирование вспомогательных участков и взаимосвязанных цехов (по согласованию с руководителем проекта).

Технологические расчёты цеха и линии основаны на заданной производительности, режиме работы предприятия, принятой технологической схеме и режимах работы основного технологического оборудования. Расчёту подлежат:

а) длительность расчетного технологического ритма, определение и распределение времени операций и рабочих по постам, длительность основных элементных циклов;

б) подбор технологического оборудования, определение фактического ритма и производительности линии. При выборе технологического оборудования рекомендуется использовать технические паспорта, а также справочную литературу, данные из рекламной и научно-технической информации, сети интернет;

в) построение циклограмм работы основного технологического оборудования (формовочного, кранового, бетоноукладывающего и др.), циклограмм загрузки и выгрузки тепловых установок;

г) расчёт транспортного оборудования цеха – вывозной тележки, транспортирующих конвейеров и т.п.,

д) проектирование технологии заводской отделки изделий и разработка (по согласованию с руководителем) технологических схем приготовления вспомогательных составов, напрмер, смазок, шпатлёвок, смесей для ремонта изделий и т.п.

- 3.3.10 Назначение, выбор и характеристика технологических режимов и параметров выполнения операций. В ВКР рассчитываются основные режимы, обеспечивающие изготовление изделия. Расчет времени операций и трудозатрат на посту, обоснование времени на основе типовых норм, данных заводов изготовителей осуществляется по технической информации. По трудозатратам определяется потребное количество рабочих на посту и их расстановка с учетом типовых схем и заводских технологических карт.

3.3.11 Разработка планировочного решения технологической линии и привязка ее к плану цеха, определение плановых и высотных размеров осуществляется после основных расчетов оборудования и операций. В основе поста размещается установка формования, подающее и уплотняющее оборудование.

В плановом размещении ось поста должна совпадать с осью технологической линии и быть привязана к оси цеха и осям стен, шагу колонн. Вдоль оси выставляется основное оборудование по месту его использования с учетом проходов между отдельными установками. Длина поста должна быть минимальной из учета использования производственных площадей. По ширине пост образуется габаритами оборудования, рабочими местами, участками складирования, зонами отдыха, управления, обслуживания и граничит со стенами цеха и проездами. В высотном положении размеры поста определяются высотой оборудования, форм, фундамента, подъема отформованных изделий, безопасного превышения груза над рабочим местом. Плановые и высотные габариты поста определяют размеры цеха, отметку и пролет кранового оборудования.

3.4 Содержание теплотехнических расчетов

В данном разделе дипломного проекта рассматривается один из важнейших этапов технологического процесса изготовления строительных материалов и изделий – тепловая обработка, во время которой формируются или закрепляются качественные характеристики материалов или изделий. Работа в этом направлении ставит своей целью использование передовых технологий, позволяющих добиться поставленной цели – снижения энергозатрат производства при высоких показателях качества продукции и максимальной производительности технологической линии.

Основными задачами при работе над теплотехнической частью дипломного проекта являются:

– назначение теплового режима, выбор типа тепловой установки и разработка мероприятий по совершенствованию ее конструкции, снижению энергетических затрат на производство продукции;

– расчет геометрических параметров установки и определение количества установок для реализации производственной программы;

– определение общего и удельного расхода тепла и теплоносителя (топлива) для реализации заданной программы тепловой обработки;

– расчет технико-экономических показателей работы установки для оценки эффективности принятых решений путем сравнения их с работой действующих на производстве тепловых агрегатов.

В производстве строительных материалов и изделий используются различные типы тепловых установок – для тепловлажностной обработки бетона, для сушки, плавления, обжига сырья и полуфабрикатов. Любая из указанных установок может стать объектом проектирования.

3.4.1 Режим тепловой обработки. Тепловая обработка является обязательной технологической операцией производства строительных материалов. В производстве керамики это сушка и обжиг готовых изделий, в производстве вяжущих и искусственных заполнителей – сушка и обжиг сырья, в производстве стекла и минеральных волокон – процесс получения расплава. В зависимости от свойств сырья и готовой продукции назначаются температурные условия протекания этих процессов.

Период твердения бетона в заводских условиях складывается из последовательно протекающих стадий тепловлажностной обработки: предварительной выдержки, времени подъема температуры, изотермической выдержки и снижения температуры. Режимы тепловой обработки бетона, рекомендуемые нормами технологического проектирования, приведены в специальных таблицах. Режим тепловой обработки корректируется с учетом особенностей состава бетонной смеси и конкретных особенностей технологии.

3.4.2 Конструкция тепловой установки. Опираясь на данные расчета годового фонда рабочего времени и мощность предприятия, устанавливают необходимую часовую производительность цеха. Выбирают типовую тепловую установку или производят ее конструктивный расчет. В соответствии с производительностью цеха определяют необходимое число установок на данной технологической линии.

3.4.3 Расчет расхода теплоносителя (топлива). На основании расчета теплового баланса определяют расход тепла и теплоносителя для тепловлажностной обработки бетона. При использовании установок периодического действия расчет производится исходя из полной загрузки одной камеры, для установок непрерывного действия рассчитывается тепловой баланс на часовую производительность установки.

Для оценки эффективности принятых решений определяются технико-экономические показатели работы тепловой установки и сравниваются с аналогичными средними показателями по отрасли.

3.4.4 Энергосберегающие мероприятия и расчет их эффективности. Анализ теплового баланса позволяет проанализировать соотношение между статьями расхода теплоты и наметить пути снижения тепловых затрат. Например, для утилизации тепла отходящих газов можно установить регенерационные (рекуперационные) теплообменники и нагревать отходящим теплом воздух, обеспечивающий сгорание топлива или использовать его в сушильных установках завода. Высокая температура отходящих от плавильных и обжиговых печей дымовых газов дает возможность установки и эксплуатации утилизационных паровых котлов для производства технологического пара для нужд предприятия.

3.5 Автоматизация технологических процессов

В данном подразделе разрабатывается одна из схем автоматизации и устройства для ее осуществления. Рекомендуется принимать для проектирования автоматизацию процесса тепловой обработки, работы бетоноукладывающего, уплотняющего оборудования и других ключевых процессов производства бетона, строительных материалов и изделий. Студент разрабатывает схему на основе серийных средств автоматизации управления технологическими процессами.

3.6 Контроль качества продукции

Разрабатываются принципиальные вопросы организации и методики входного, пооперационного и приемочного контроля качества для базовых изделий, принятых в проекте. Результаты оформляются в форме таблицы (таблица 3.3) и заносятся на технологическую карту.

Таблица 3.3 – Карта контроля качества изделия

Технологическая операция (объект контроля)

Задача контроля

Способ контроля (инструмент)

Периодичность контроля

Исполнитель

По заданию руководителя с целью повышения качества продукции могут разрабатываться элементы комплексной системы управления качеством, стандарты предприятия, методы и средства испытания материалов.

3.7 Охрана окружающей среды

На основе анализа технологического процесса отмечатся источники вредных выбросов производства. Предусматриваются технологическое оборудование и инженерные мероприятия по защите окружающей среды. Особое внимание уделяется улавливанию пыли при транспортировке сыпучих материалов, очистке воздуха от газов, образующихся при сварке в арматурных цехах, утилизации твердых и жидких отходов путем их повторного использования.

3.8 Архитектурно-строительная часть

3.8.1 Генплан предприятия. Обоснование места строительства заключается в определении участка расположения и ориентировании площадки для строительства предприятия на плане местности с учётом транспортных связей, наличия инженерных сетей, источников снабжения сырьевыми и энергетическими ресурсами, наличия обусловленного спроса, развития генплана города с учетом климатических и экологических условий района строительства.

Исходными данными для проектирования являются размеры технологической линии, установленные при размещении оборудования согласно технологическим условиям и санитарным нормам, с привязкой по горизонтали и по вертикали соответственно к осям колонн и уровню отметки пола.

Архитектурно-планировочное решение цеха разрабатывается на основе типового проекта или существующих производств сборного железобетона (Типовой проект завода КПД, альбом 3, часть 1 и 2).

Допускается выполнять генплан на формате А4 в составе чертежей пояснительной записки или размещать его на листе формата А1, на совмещенном технологическом и архитектурно-строительном решении.

На генплане показывают размещение основных и вспомогательных цехов, административных зданий, транспортных линий и узлов. Н свободном поле чертежа приводится характеристика генплана в табличной форме (общая площадь, площадь застройки, площадь благоустройства, коэффициенты использования и озеленения территории и др.), условные обозначения, экспликация зданий и сооружений предприятия. В левом верхнем углу размещается роза ветров.

В текстовой части ВКР приводятся сведения о климатических, геологических и гидрологических условиях района проектирования. Для определения продолжительности строительного сезона и работы полигонов изображается температурный календарный график. Определяется интенсивность осадков и разрабатывается система водоотвода цеха, завода, Выбирается конструктивное решение стеновых ограждений производственных зданий по требуемому термическому сопротивлению.

3.8.2 Объёмно-планировочное решение цеха. За основу производственного корпуса принимается унифицированный типовой пролёт, напрмер, 18х144 м. Однако, следует проектировать также индивидуальные пролеты и размеры цехов для снижения массы кранов и затрат на эксплуатацию производственных площадей.

Критериями расстановки оборудования, машин и агрегатов являются: требуемое расстояние между машинами, соблюдение рационального размещения производственных и рабочих зон в технологическом потоке и зон складирования материалов, форм, полуфабрикатов, продукции; необходимая организация рабочих мест по требованиям их аттестации, обеспечение кратчайших и непересекающихся грузопотоков в технологическом процессе без возвратного и встречного движения.

Размеры проездов определяются по нормативам и для грузового автотранспорта должны быть не менее 3,5 м; для цехового транспорта (вагонетки, электротележки, самоходные бункера и т.п.) – не менее 2 м; главный цеховой проход – не менее 1,5 м и т.д. Вблизи рабочих мест ширина прохода увеличивается не менее чем на 0,8 м.

Бытовые помещения (раздевалки, душевые, комнаты отдыха и т.п.) располагаются по типовым решениям и на основе требований архитектурного проектирования.

3.9 Охрана труда и техника безопасности

На основе операционного графика технологического процесса и организации рабочих мест составляется перечень опасностей и вредностей производства и и разрабатыватся мероприятия по защите работающих и устранению оаасностей и вредных воздействий.Формулируются действия работников по соблюдению норм техники безопасности и в условиях чрезвычайных ситуаций. По заданию руководителя раздела выполняются расчеты, связанные с выполнением норм освещенности, уровня шума, электрозащиты и т.п.

3.10 Экономическая часть

Экономическая часть ВКР является конечным этапом дипломного проектирования и разрабатывается после завершения организационно-технологической части. Исходные данные для расчетов принимаются по данным технологической, теплотехнической и архитектуно-строительной частей работы. Экономическая часть включает расчеты по определению себестоимости единицы продукции, а также расчет технико-экономических показателей проекта.

При расчете полной калькуляции используется следующая номенклатура статей: сырье и материалы, покупные изделия и полуфабрикаты, вспомогательные материалы, топливо и электроэнергия на технологические цели, основная и дополнительная плата производственным рабочим, отчисления на социальное страхование, расходы на модернизацию производства и амортизацию оборудования, а также цеховые и общезаводские расходы. По разнице между оптовой ценой и себестоимостью определяется прибыль от реализации продукции.

Расчет стоимости основных фондов предприятия (цеха) и нормируемых оборотных средств позволяет сделать вывод о рентабельности проектируемого производства и найти срок окупаемости проекта.

3.11 Заключение

В заключении ВКР проводится анализ проектной разработки с учетом достигнутых технических и экономических показателей.Даются рекомендации по внедрению результатов разработок в производство.

4 Правила оформления пояснительной записки

4.1 Общие требования

4.1.1 Пояснительная записка выполняется на одной стороне листов белой нелинованной писчей бумаги формата А4 (210´297) по ГОСТ 2.301 с основной надписью по форме 6 ГОСТ 21.101-97 СПДС (приложение В, рисунок В.2).

4.1.2 Пояснительная записка выполняется в соответствии с ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам» одним из следующих способов:

– рукописным – чертежным шрифтом по ГОСТ 2.304-81 «Шрифты чертёжные» с межстрочным интервалом 8 мм, цифры и буквы необходимо писать тушью (пастой или чернилами) черного цвета;

– с применением печатающих и графических устройств вывода ЭВМ, в соответствии с ГОСТ 2.004-88 ЕСКД «Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ», например, при использовании текстового редактора WORD это шрифт № 14 «Courier» с межстрочным интервалом 1,42.

При оформлении таблиц большого объема допускается уменьшать размер шрифта до № 10 с одинарным интервалом.

4.1.3 Вписывать в ПЗ отдельные условные знаки, а также выполнять иллюстрации следует чернилами, пастой или тушью черного цвета.

4.1.4 Расстояние от рамки формы до границ текста в начале и в конце строк не менее 3 мм, от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм (приложение Б).

Абзацы в тексте начинают отступом, равным 1,25 см.

4.1.5 Оформление методических указаний, пособий, статей и других научно-технических работ выполняют в соответствии с редакционно-издательскими требованиями, установленными другими нормативными документами. Поэтому они не могут служить примером для оформления ПЗ.

4.2 Построение пояснительной записки

4.2.1 Текст ПЗ при необходимости разделяют на разделы и подразделы. Разделы, как и подразделы, могут состоять из одного или нескольких пунктов, которые в свою очередь могут состоять из подпунктов.

4.2.2 Разделы и подразделы должны иметь заголовки. Пункты – заголовков не имеют.

4.2.4 Разделы должны иметь порядковые номера в пределах всей ПЗ, обозначенные арабскими цифрами без точки в конце номера и записанные с абзацевого отступа.

Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номера раздела и подраздела, разделенного точкой. В конце номера подраздела точка не ставится.

Недопустимо написание заголовка в конце листа, а последующего текста – на следующем листе. Целесообразно, чтобы под заголовком было написано не менее трех строк.

Если внутри пунктов или подпунктов приведены перечисления, перед каждой позицией перечисления следует ставить дефис или строчную букву со скобкой. Для дальнейшей детализации перечислений необходимо использовать арабские цифры со скобкой, а запись производится с абзацного отступа

4.2.5 Расстояние между заголовками раздела и подраздела должно быть равным двум межстрочным интервалам, расстояние между заголовком и текстом – не менее трех интервалов.

4.2.6 Нумерованные заголовки разделов пишут с абзацного отступа прописными буквами, без точки в конце. Ненумерованные заголовки («Реферат», «Содержание», «Введение» и т. п.) пишут прописными буквами симметрично относительно текста отдельной строкой. Заголовки подразделов и пунктов пишутся с абзацевого отступа строчными буквами, начиная с прописной буквы.

Подчеркивания, переносы слов и точки в конце заголовков недопустимы.

4. 3 Изложение текста пояснительной записки

4.3.1 Текст ПЗ должен быть кратким, четким и не допускать различных толкований.

4.3.2 В тексте ПЗ не допускается:

– применять обороты разговорной речи, техницизмы, профессионализмы;

– применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственному стандарту ГОСТ 2.316-68 ЕСКД «Правила нанесения на чертежах надписей, технических требований и таблиц»;

– сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением таблиц,

4.3.3 В тексте ПЗ, за исключением формул, таблиц и иллюстраций, не допускается:

– применять математический знак минус «–» перед отрицательными значениями величин (следует писать слово «минус»);

– применять без числовых значений математические знаки, например > (больше), < (меньше), = (равно), , а также знаки № (номер), % (процент);

Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки), кроме помещаемых в таблицах.

4.3.4 Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то ее указывают только после последнего числового значения, например 1,50; 1,75; 2,00 м.

4. 4 Описание формул

4. 4. 1 Формулы записываются на отдельной строке текста по центру.

Набор формул производится в редакторе формул.

4.4.2 Формулы должны нумероваться арабскими цифрами, которые записываются на уровне формулы справа в круглых скобках. Допускается нумерация формул в пределах раздела.

Ссылки в тексте на порядковые номера формул дают в скобках, например, ... по формуле (2. 4).

Пояснения каждого символа следует давать с новой строки непосредственно под формулой с абзацного отступа. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него.

Пример.

Плотность каждого образца, кг/м3 , вычисляют по формуле

ρ = m /V, (1. 1)

где m - масса образца, кг;

V - объем образца, м3 .

4.4.3 Переносить формулы на следующую строку допускается только на знаках выполняемых операций, причем знак в начале следующей строки повторяют

4.4.4 Формулы, помещаемые в приложениях, должны обозначаться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например формула (В.1).

4. 5 Оформление иллюстраций

4. 5. 1 Все иллюстрации (фотографии, схемы, графики и т. п.) именуются рисунками. Рисунки, за исключением рисунков приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1». В конце точка не ставится.

Рисунки приложения обозначают отдельной нумерацией с добавлением перед цифрой обозначения приложения, например – «Рисунок А. 3».

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например – «Рисунок 1. 1».

4. 5. 2 Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают с абзацевого отступа без точки в конце наименования рисунка следующим образом: «Рисунок 1. 2 – Детали прибора».

4. 5. 3 Рисунок следует располагать после ссылки на него в тексте.

В тексте ссылки на иллюстрации делают без сокращений, например «… как это показано на рисунке 2.1».

4.6 Построение таблиц

4.6.1 Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы должно отражать ее содержание, быть точным и кратким. Название таблицы помещают над таблицей. При переносе части таблицы на тот же или другие листы название помещают только над первой частью таблицы.

4.6.2 Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией, например – «Таблица 1» или «Таблица В.1», если она приведена в приложении. Разрешается нумерация таблиц в пределах раздела, например – «Таблица 1. 2».

Номер таблицы и ее название располагают на одной строке над таблицей с абзацевого отступа, например: «Таблица 4. 1 – Расчет себестоимости продукции». В конце названия точка не ставится.

4.6.3 На все таблицы ПЗ должны быть приведены ссылки, при этом следует писать слово «Таблица» с ее номером.

4.6.4 Таблицу слева, справа и снизу ограничивают линиями. Заголовки граф и строк таблиц следует писать с прописных букв, подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение.

Графу «№ п/п» в таблицу включать не следует, форма таблицы приведена на рисунке 4. 1.

4.6.5 Таблицу следует помещать после первого упоминания о ней в тексте. Таблицы следует размещать так, чтобы их можно было читать без поворота ПЗ. Если такое размещение невозможно, таблицу располагают так, чтобы для чтения надо было повернуть ПЗ по часовой стрелке.

При переносе таблицы на следующий лист ПЗ головку таблицы следует повторять, и над ней слева с абзацевого отступа помещают слова «Продолжение таблицы» или «Окончание таблицы» с указанием ее номера.

При переносе таблицы на последующие листы ПЗ головка таблицы повторяется на каждом листе.

Таблицы могут выполняться и в тексте, и на отдельных страницах ПЗ.

4.6.6 Если повторяющийся текст в графе состоит из одного слова, его допускается заменять кавычками. Если повторяющийся текст состоит из двух или более слов, то при первом повторении его заменяют словом «То же», а далее – кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводят, то в ней ставят прочерк.

Числовые значения показателя проставляют на уровне последней строки наименования показателя. Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя.

4.7 Примечания и ссылки

4.7.1 Примечания следует помещать непосредственно после текстового, графического материала или в таблице, к которым относятся эти примечания, и печатать с пропиской буквы с абзацного отступа. Если примечание одно, то после слова «Примечание» ставится тире и примечание пишется тоже с прописной буквы. Одно примечание не нумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами.

4.7.2 Ссылки в тексте пояснительной записки на использованные источники дают в скобках, выполненных двумя косыми чертами, порядковым номером по списку источников. Например: «В расчетах использована методика /15/».Ссылаться следует на документ в целом.

4.8 Приложения

4.8.1 Приложения оформляют как продолжение данного документа на следующих его листах или выпускают в виде самостоятельного документа.

2.8.2 Каждое приложение следует начинать с нового листа. Приложение должно иметь заголовок, который записывается по центру листа.

2.8.3 Приложения обозначают заглавными буквами русского алфавита, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность.

2.8.4 Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах формата А3, А4´3, А4´4, А2. Приложения должны иметь общую с остальной частью ПЗ сквозную нумерацию страниц.

Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруются в пределах каждого приложения (например А 1. 1 и т. д.).

Все приложения должны быть перечислены в содержании с указанием их номеров и заголовков.

5 Содержание графической части проекта

Графическая часть ВКР выполняется на листах формата А1 вручную или на компьютере с использованием графических редакторов АВТОКАД, КОМПАС, ВИЗИО и др. Число листов и содержание графической части согласовывается с руководителем работы, но при этом не должно быть менее 9.

Ориентировочный перечень чертежей для выполнения ВКР:

– генеральный план предприятия с розой ветров в левом верхнем углу, размещением основных и вспомогательных цехов, технико-экономическими показателями и перечнем условных обозначений (разрабатывается в соответствии с СНиП ΙΙ – 89–80* «Генеральные планы промышленных предприятий») – 1 лист;

– номенклатура выпускаемой продукции, общий вид базового изделия, его технические характеристики в соответствии с требованиями стандарта– 1 лист;

– фракционный состав, химические и физико-механические свойства исходных материалов – 1 лист;

– сравнение вариантов технологии производства изделий, включающие планы размещения оборудования и технико-экономические показатели производства для обоснования выбора наиболее эффективной технологии –

1 лист;

– сравнение методов формования изделий, краткое описание, достоинства и недостатки представленных вариантов, технико – экономические показатели для выбора оптимальной конструкции формовочного оборудования – 1–2 листа;

– конструкция и параметры работы технологической установки, подвергнутой совершенствованию – 1 лист;

– УИРС (учебно-исследовательская работа студента): графики зерновых составов материалов, подбор состава бетона, сравнительные характеристики материалов, результаты экспериментальных исследований, патентные исследования – 1–2 листа;

– совершенствование конструкции и схема автоматизации теплоснабжения установки для тепловой обработки изделий – 1 лист;

– план цеха с технологической линией по производству изделий с указанием грузопотоков материалов и технологических постов – 1 лист;

– технологическая карта производства, в которой приводятся: план размещения основного оборудования в цехе с указанием мест расположения рабочих постов, общий вид изделия и его характеристики в соответствии с требованиями стандарта, параметры технологических процессов с циклограммой работы оборудования, требования техники безопасности –

1–2 листа;

– архитектурно-строительная часть проекта (на чертежах выполняются: продольный разрез цеха, совмещенный с технологическим оборудованием, один - два поперечных разреза цеха, два – три узла цеха, сопряжение колонны с фундаментом, конструкция опирания стропильной фермы, подкрановой балки, конструкции кровли, пола, стен, фундаменты под технологическое оборудование) – 1–2 листа;

– технико-экономические показатели проекта, включая производственные капиталовложения, выработку продукции, прибыль и рентабельность производства, срок окупаемости капиталовложений – 1 лист.

4. 8 Основные надписи на чертежах

Содержание, расположение и размеры граф основных надписей, дополнительных граф к ним, а также размеры рамок на первых листах чертежей и схем должны соответствовать форме 3 и 4 ГОСТ 21.101-97 СПДС для всех строительных специальностей.

В выпускной квалификационной работе основную надпись оформляют:

а) на листах основных комплектов чертежей – по форме 3;

б) на листе чертежей строительных изделий – по форме 4.

Вид основных надписей приведен в приложении Д. Расположение основных надписей на чертежах и дополнительные графы к формам 3 и 4 ГОСТ 21.101 – 97 СПДС приведены в приложении Е.

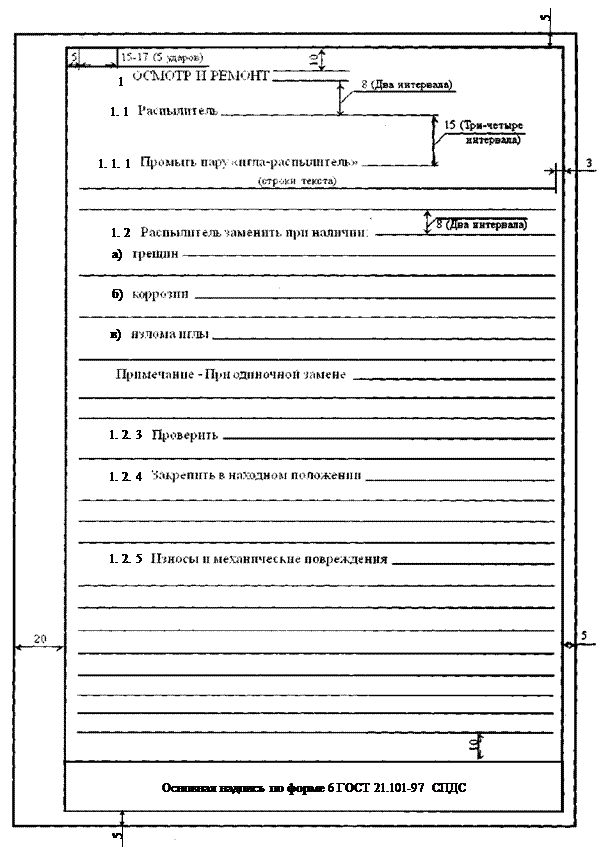

ПРИЛОЖЕНИЕ А

(справочное)

Пример оформления пояснительной записки

выпускной квалификационной работы

Приложение Б

Пример оформления текстовой части реферата

Реферат

Выпускная квалификационная работа содержит 10 листов чертежей формата А1, пояснительную записку на 101 листе формата А4, включающую 32 рисунка, 9 таблиц, список использованных источников из 41 наименования, в том числе 8 на иностранных языках, 2 приложения.

БЕТОН, СОСТАВ БЕТОНА, АРМИРОВАНИЕ, ПОРТЛАНДЦЕМЕНТ, ФОРМОВАНИЕ, ВИБРОУПЛОТНЕНИЕ, ТЕРМОВЛАЖНОСТНАЯ ОБРАБОТКА, ОТДЕЛКА, МОДЕРНИЗАЦИЯ ПРОИЗВОДСТВА

Целью дипломного проекта является повышение производительности действующего предприятия и рост рентабельности производства.

Указанная цель достигается следующими методами.

Анализ показателей работы формовочного цеха позволяет провести технико-экономическое обоснование необходимости его реконструкции. Выбор оптимальной технологической схемы с с заменой и модернизацией основного оборудования приведен в «Технологической части», в этом же разделе разработан оптимальный состав бетона с применением ЭВМ и приводятся результаты пробных замесов и испытаний лабораторных образцов.

В разделе «Охрана труда» проведен анализ условий труда работающих и расчет искусственного освещения рабочих мест.

В «Экономической части» рассчитана себестоимость производства и экономия материалов за счет внедрения ресурсосберегающих и безотходных технологий.

Предполагаемая прибыль при внедрении разработанных мероприятий составит 281 тысячу рублей.

Приложение В

Основные надписи для пояснительной записки

Основная надпись для реферата представлена на рисунке В. 1.

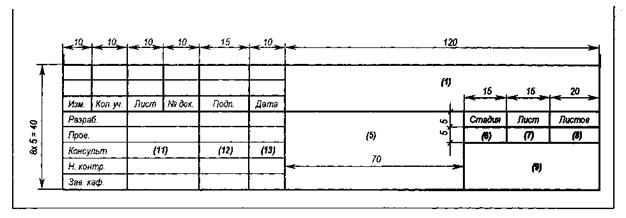

Рисунок В. 1 - Основная надпись. Форма 5 ГОСТ 21.101-97 СПДС

В графах основной надписи приводят:

в графе 1 - код документа (ВКР.№ зачетной книжки.ТД);

в графе 5 - наименование изделия или наименование документа (Текстовый документ);

в графе 6 - литеру Д (в крайней левой клетке);

в графе 7 - порядковый номер листа;

в графе 8 - общее количество листов документа;

в графе 9 - наименование организации (ТОГУ, кафедра СМИ);

в графе 11 - фамилии лиц, подписавших документ;

в графе 12 - подписи лиц, фамилии которых указаны в графе 11;

в графе 13 - дату подписания документа.

Основная надпись для последующих листов пояснительной записки представлена на рисунке В. 2.


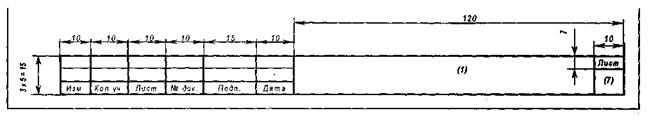

Рисунок В. 2 - Основная надпись. Форма 6 ГОСТ 21.101-97 СПДС

В графе 1 указывается код документа (проставляется на первых после реферата пяти листах пояснительной записки).

Приложение Г

Примеры библиографических записей

ОДНОТОМНЫЕ ИЗДАНИЯ

Лысенко Е. И. Современные отделочные и облицовочные материалы: учеб. пособ./ Е.И. Лысенко, Л.В. Котлярова.– Ростов н/Д: Феникс, 2003.– 488 с.

Технология гидроизоляционных материалов: учебник для вузов./

И. А. Рыбьев [и др]. – М.: Высш. шк., 1991. – 286 с.

МНОГОТОМНЫЕ ИЗДАНИЯ

3. Дытнерский Ю. И. Процессы и аппараты химической технологии: учеб. для вузов. Т. 1./ Ю. И. Дытнерский. – М.: Химия, 2005. – 579 с.

Законодательные материалы. запись под заглавием

Конституция Российской Федерации. – М. : Приор, 2001. – 32 с.

Гражданский процессуальный кодекс РСФСР: офиц. текст : по состоянию на 15 нояб. 2001 г. / М-во юстиции РФ. – М. : Маркетинг, 2001. – 159 с. ;

Правила

Правила безопасности при обслуживании гидротехнических сооружений и гидромеханического оборудования энергоснабжающих организаций: РД 153-34.0-03.205–2001: ввод. в действие с 01.11.01. – М.: ЭНАС, 2001. – 158 с.

Стандарты. запись под заглавием

Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования: ГОСТ 13015 – 03.– Введ. 2004–01–01. – М.: Изд-во стандартов, 2004. – 10 с.

Патентные документы. запись под заголовком

Приемопередающее устройство : Пат. 2187888 Рос. Федерация : МПК7 H 04 В 1/38, Н 04 J 13/00 / Чугаева В. И. – № 2000131736/09 ; заявл. 18.12.00 ; опубл. 20.08.02, Бюл. № 23 (II ч.). – 3 с.

Устройство для захвата неориентированных деталей типа валов : А. с. 1007970 СССР : МКИ3 В 25 J 15/00 / В. С. Ваулин, В. Г. Кемайкин (СССР). – № 3360585/25–08 ; заявл. 23.11.81 ; опубл. 30.03.83, Бюл. № 12. – 2 с.

Промышленные каталоги

Машина специальная листогибочная ИО 217М: листок-каталог: разработчик и изготовитель Кемер. з-д электромонтаж. изд. – М., 2002. – 3 л.

Диссертации

Ярмолинская Н.И. Технология газовой активации отходов ТЭС для улучшения свойств дорожных асфальтобетонов [Текст]: Автореф. дис. … канд. техн. наук. / Ярмолинская Надежда Ивановна.– М., 1989. 120 с.

СЕРИАЛЬНЫЕ И ДРУГИЕ ПРОДОЛЖАЮЩИЕСЯ РЕСУРСЫ

статья из Журнала

Ф.И. Ш ишигин Нас ждет время стекла и бетона / Федор Шишигин // Архитектура и строительство Дальнего Востока. – 2007. – № 9. – С. 24–26.

Бюллетень

Государственная Дума : стеногр. заседаний : бюллетень / Федер. Собр. Рос. Федерации. – М., № 49 (497) : 11окт. 2000 г.

Продолжающийся сборник

Вопросы инженерной сейсмологии : сб. науч. тр. / Рос. акад. наук, Ин-т физики Земли. – Вып. 1 (1958) М. : Наука, 2001Вып. 34. – 2001. – 137 с. ; вып. 35 : Прогнозирование землетрясений. – 2001. – 182 с. ; вып. 36. – 2002. – 165 с.

ЭЛЕКТРОННЫЕ РЕСУРСЫ

Ресурсы локального доступа

Художественная энциклопедия зарубежного классического искусства [Электронный ресурс]. – М. , 1996. – 1 электрон. опт. диск (CD-ROM)

Ресурсы удаленного доступа

Российская государственная библиотека [Электронный ресурс] / Центр информ. технологий РГБ. – Электрон. дан. – М.: Рос. гос. б-ка, 1997 – Режим доступа: http//www.rsl.ru.

СОСТАВНЫЕ ЧАСТИ ДОКУМЕНТОВ

Статья из.... книги или другого разового издания

Двинянинова, Г. С. Комплимент: Коммуникативный статус или стратегия в дискурсе / Г. С. Двинянинова // Социальная власть языка: сб. науч. тр. / Воронеж. межрегион. ин-т обществ. наук, Воронеж. гос. ун-т, Фак. романо-герман. истории. – Воронеж, 2001. – С. 101–106.

Статья из.сериального издания

Боголюбов, А. Н. О вещественных резонансах в волноводе с неоднородным заполнением / А. Н. Боголюбов, А. Л. Делицын, M. Д. Малых // Вестн. Моск. ун-та. Сер. 3, Физика. Астрономия. – 2001. – № 5. – С. 23–25.

Приложение Д

Основные надписи для чертежей и схем

Основная надпись применяемая на листах основных комплектов чертежей и схем для строительных специальностей приведена на рисунке Е. 1.

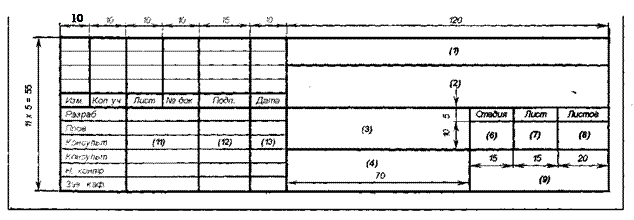

Рисунок Д. 1 - Основная надпись. Форма 3 ГОСТ 21.101-97 СПДС

В графах основной надписи указывают:

в графе 2 - наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства (наименование темы ВКР);

в графе 3 - наименование здания (сооружения) и, при необходимости, вид строительства (реконструкция, расширение, техническое перевооружение;

в графе 4 - наименование изображений, помещенных на данном листе, в точном соответствии с их наименованием на чертеже. Заполнение остальных граф – в приложении В, рисунок В. 1.

Основная надпись, применяемая на первом листе чертежей строительных изделий приведена на рисунке Д. 2.


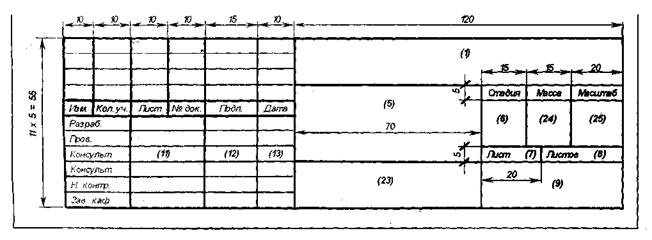

Рисунок Д. 2 - Основная надпись. Форма 4 ГОСТ 21.101-97 СПДС

В графах основной надписи по форме 4 ГОСТ 21.101-97 СПДС указывают:

в графе 23 – обозначение материала деталей ;

в графе 24 – масса изделия по ГОСТ 2.109-73;

в графе 25 – масштаб изделия по ГОСТ 2.109-73.

ПРИЛОЖЕНИЕ Е

Расположение основных надписей и дополнительных граф на чертежах

и схемах

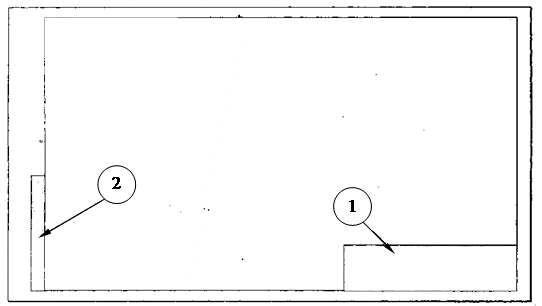

Расположение основных надписей на строительных чертежах и схемах представлено на рисунке Е. 1.

1 – основная надпись по формам

3 и 4 ГОСТ 21.101-97 СПДС;

2 – дополнительные графы

к формам 3 и 4

ГОСТ 21.101-97 СПДС

Рисунок Е. 1 – Расположение основных надписей


ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

3

1

Общие сведения о выпускных квалификацонных работах

4

1.1

1.2

Требования к объему и организация выполнения работ

Примерная тематика выпускных квалификационных работ по специальности

1.3

Структура типовой выпускной квалификационной работы

2

Структура пояснительной записки

2.1

Основные разделы пояснительной записки

2.2

Реферат

2.3

Содержание

2.4

Введение

2.5

Основная часть

2.6

Заключение

2.7

Список использованных источников

2.8

Приложения

3

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ОСНОВНЫХ РАЗДЕЛОВ ВКР

3.1

Технико-экономическое обоснование темы проекта

3.2

Исследовательская часть

3.3

Технологическая часть

3.4

Содержание теплотехнических расчетов

3.5

Автоматизация технологических процессов

3.6

Контроль качества продукции

3.7

Охрана окружающей среды

3.8

Архитектурно-строительная часть

3.9

Охрана труда и техника безопасности

3.10

10Экономическая часть

3.11

Заключение

3.12

Разработка технологической схемы

3.13

Выбор метода формования

3.14

Проектирование агрегата и операций по изготовлению изделия

3.15

Технологические расчёты цеха

3.16

Проектирование ведущего поста технологической линии

3.17

Составление технологической карты на изготовление изделия

3.18

Архитектурно-строительная часть

4

Правила оформления пояснительной записки

4.1

Общие требования

4.2

Построение пояснительной записки

4.3

Изложение текста пояснительной записки

4.4

Описание формул

4.5

Оформление иллюстраций

4.6

Построение таблиц

4.7

Примечания и ссылки

4.8

Основные надписи на чертежах

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Приложение А. Правила оформления пояснительной

записки выпускной квалификационной работы

ПРИЛОЖЕНИЕ Б. Пример оформления текста реферата

ПРИЛОЖЕНИЕ В. Основные надписи для пояснительной записки

ПРИЛОЖЕНИЕ Г. Правила оформления списка использованных источников

ПРИЛОЖЕНИЕ Д. Допускаемый перечень сокращений слов

ПРИЛОЖЕНИЕ Е. Основные надписи для чертежей и схем

ПРИЛОЖЕНИЕ Ж. Расположение основных надписей

и дополнительных граф на чертежах и схемах

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Учебное пособие: Методические указания к выполнению вкр для студентов специальности 270106. 65 «Производство строительных материалов, изделий и конструкций»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222578)
Комментарии (3008)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
