МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

К выполнению раздела "Безопасность и экологичность проекта"

в дипломных проектах технологических специальностей.

Тюмень 2004

Утверждено редакционно - издательским советом Тюменского Государственного Нефтегазового Университета

Составитель к.т.н., доц. «ПромЭко» Г.В.Старикова

© Тюменский государственный нефтегазовый университет

ВВЕДЕНИЕ

По различным причинам только в Российской Федерации на производстве травмируется ежегодно около 700 тыс. человек, из них около 15 тыс. со смертельным исходом. Свыше шести миллионов человек работает во вредных условиях. Ежегодно происходит около 500 тыс. пожаров.

Основными причинами являются: недостаточный уровень обучения и квалификации персонала, несоответствие технологических процессов современным требованиям безопасности, устаревшее оборудование и отсутствие средств защиты.

Раздел «Безопасность и экологичность» призван показать способность будущего инженера решать вопросы связанные с опасностью производства для работающего и окружающей среды.

В разделе "Безопасность и экологичность проекта " должны быть разработаны следующие вопросы:

- обеспечение безопасности работающих;

- оценка экологичности проекта;

- чрезвычайные ситуации;

- выводы.

Детальная разработка указанных разделов выполняется по заданию консультанта.

Основными источниками при разработке разделов являются ГОСТы, СНиПы, СН, СанПиНы, РД, регламенты и др. нормативные документы, на которые делаются ссылки.

Во время преддипломной практики необходимо изучить имеющиеся на предприятии проекты, технологические регламенты, тома предельно допустимых выбросов (ПДВ), сбросов (ПДС), образования и размещения отходов (ЛНОРО), экологический и санитарно-технический паспорта, паспорта на оборудование, инструкции по технике безопасности, пожарной безопасности, технологические регламенты, планы ликвидации аварий, декларацию безопасности и др.

1. ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ РАБОТАЮЩИХ

1.1. Характеристика условий труда

Раздел необходимо начать с характеристики опасных и вредных производственных факторов (химических, физических, биологических и психофизиологических) на проектируемом (реконструируемом) объекте. Выбрать их можно из прил.1.

Анализируется состояние травматизма, профессиональных заболеваний и причин их вызывающих, оценивается степень риска на основании информации, собранной на практике.

Оценка риска (R) производится по формуле:

, (1.1)

где - число смертельных или других несчастных случаев на производстве за год, а - число работающих в сфере производства.

Приводится характеристика вредных веществ, применяемых на производстве в виде табл.1.1 или другой форме. (см. прил. 2).

Таблица 1.1. Токсичные и пожароопасные свойства применяемых веществ

Характеристика

Наименование вещества

бензин

аммиак

и т.д.

Плотность по воздуху

Предельно-допустимая концентрация, мг/м3

в рабочей зоне

в населенном пункте: среднесуточная

максимально-разовая

Класс опасности

Действие на организм

Температура вспышки, 0 С

Температура самовоспламенения, 0 С

Концентрационные пределы воспламенения

Категория и группа взрывоопасной смеси

Для обеспечения безопасности на производстве должны быть созданы нормальные санитарно-гигиенические условия на рабочих местах. В проекте должны быть указаны нормируемые параметры вредных факторов и методы создания условий, соответствующих нормам. Если выполняется реконструкция производства, то эти условия приводятся в санитарно-технических паспортах или документах по аттестации рабочих мест, поэтому в проекте необходимо проанализировать соответствие фактических условий нормативным значениями, которые приведены в прил.3-7. Результаты можно привести в текстовом виде или свести в табл.1.2. Данные табл.1.2 должны быть проанализированы и, если есть несоответствие фактических и нормируемых величин - разработаны мероприятия по приведению их к норме.

Если выполняется проект, то приводятся только нормируемые санитарно-гигиенические условия.

Для одного из рабочих мест необходимо провести оценку условий труда по степени вредности и опасности и занести в табл.1.3. и сделать выводы о характере труда (см. прил.8.1 – 8.7 ).

Таблица 1.2 Санитарно-гигиенические условия труда в производственных помещениях

Показатели

Производственные помещения

цех

насосная

и т.д.

Объем помещения м3

Характеристика тяжести работы

Холодный, переходный период,

температура, 0 С, норма/факт

Относительная влажность, %, норма/факт

Скорость движения воздуха, м/c, норма/факт

Тип системы вентиляции (общеобменная, местная, приточная, вытяжная, приточно-вытяжная, аварийная).

Баланс воздухообмена (отрицательный, положительный, уравновешенный)

Кратность воздухообмена, 1/ч:

общеобменной

приточной

вытяжной

местной

аварийной

Отопление: (система отопления)

теплоноситель и его параметры

Естественное освещение (вид)

разряд и подразряд зрительной работы

площадь помещения, м2

площадь световых проемов,

КЕО, %, норма / факт

Виды рабочего искусственного освещения

источники света

освещенность, лк, норма/факт

светильники

исполнение светильников

мощность ламп в светильниках

количество светильников

Аварийное освещение (вид)

Источники питания аварийного освещения

Освещенность:

на путях эвакуации, лк

на рабочих местах, лк

Источники шума в помещении

Нормируемые параметры, дБА, норма/факт

Источники вибрации

Нормируемые параметры, м/с (дБ), норма/факт.

Таблица 1.3. Оценка условий труда по степени вредности и опасности

Фактор

Классы условий труда

Опти-

маль-ный 1

Допус-

тимый

2

Вредный 3

Опас-

ный

4

1 степ.

3.1

2 степ.

3.2

3 степ.

3.3

4 степ.

3.4

Химический

Биологический

ФФизические

Шум

Вибрация лок.

Вибрация общая

Иониз. излучения

Микроклимат

Освещенность

Тяжесть труда

Напряженность труда

Общая оценка условий труда

1.3. Средства индивидуальной защиты и компенсация производственных вредностей

Здесь должны быть указаны спецодежда, спецобувь, средства индивидуальной и коллективной защиты и предохранительные приспособления, применяемые для выполнения работ на производственном объекте (цехе) и компенсации за производственные вредности (доплаты, продолжительность рабочей смены, отпуска, срок выхода на пенсию, и др.).

1.4. Расположение оборудования, основных, вспомогательных и бытовых помещений

Расположение оборудования в производственных помещениях, и на открытых площадках должно выбираться в зависимости от категории по пожаро- и взрывоопасности (А, Б, В, Г и Д) (см. прил.9), степени огнестойкости , обеспечивать безопасность и удобство обслуживания и ремонта.

Необходимо предусмотреть:

- расположение производственных, административных, вспомогательных помещений, складов с учетом господствующего направления ветра (розы ветров);

- расстояния между производственными и вспомогательными зданиями;

- подъезды и транспортные пути;

- благоустройство и озеленение территории;

- противопожарное водоснабжение, включающее расположение противопожарной насосной, пожарных резервуаров;

- оптимальные расстояния между оборудованием, проходы, проезды, обеспечивающие безопасность работ, удобство обслуживания и ремонта оборудования;

- пути эвакуации;

- тамбуры, шлюзы и другие устройства для изоляции взрывоопасных помещений от помещений других категорий;

- правильное расположение оборудования на открытых площадках (этажерках) в компрессорных, насосных и других помещениях;

- состав бытовых помещений в зависимости от санитарной характеристики производственного процесса и места их расположения;

- другие мероприятия, учитывающие санитарно - гигиенические и противопожарные требования.

1.5. Электробезопасность, молниезащита и защита от статического электричества

Мероприятия по электробезопасности должны быть разработаны индивидуально для выбранного производственного участка. Здесь должны быть указаны: виды электрооборудования, напряжение электрического тока, характеристика сети и токопотребителей, классы помещений по опасности поражения электрическим током, классы зон, помещений по взрыво- и пожароопасности, рекомендуемые средства защиты людей: заземление, зануление, блокировки и т.д..

Должна быть выбрана категория молниезащиты зданий, сооружений и оборудования, типы молниеотвода и способы защиты от вторичных проявлений молнии, а также защита от статического электричества.

2.ОЦЕНКА ЭКОЛОГИЧНОСТИ ПРОЕКТА

2.1. Защита атмосферы

При проектировании промышленного объекта необходимо определить источники выброса в атмосферу и загрязняющие вещества. Величина выбросов может быть определена экспериментально, по материальному балансу или по расчетным методикам. После определения величины выброса необходимо установить соответствует ли величина проектируемого выброса предельно допустимому значению (ПДВ).

Для нагретых выбросов ПДВ определяется по формуле:

, (2.1)

а для холодных выбросов:

; (2.2)

где ПДК - предельно допустимая максимально разовая концентрация вещества, мг/м3 (табл. 2.1);

Таблица 2.1. Предельно допустимые концентрации загрязнителей в воздухе, мг/м3

Вещества

Максимально разовые

Среднесуточная

Азота двуокись

0.085

0.04

Бензин (нефтяной малосернистый)

5

1.5

Сернистый ангидрид

0.5

0.05

Пыль нетоксичная (зола)

0.5

0.05

Углерода окись (СО)

5

3

СФ - фоновая концентрация этого вещества в атмосфере региона, мг/м3 ;

- разность между температурой выбрасываемой газовоздушной смеси и окружающего воздуха;

Н - высота источника выброса;

V1 - объем выбрасываемой газовоздушной смеси, м3 /сек;

А - коэффициент зависящий от температурной стратификации атмосферы (для Сибири А=200);

F - безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе (для газов F=1, для пыли F=2 или 3);

m и n - коэффициенты учитывающие условия выхода газовоздушной смеси из источника выброса;

- безразмерный коэффициент, учитывающий влияние рельефа местности (для ровной или слабопересеченной местности = 1).

V1 определяется по формуле:

(2.3)

где - средняя скорость выхода газовоздушной смеси из источника, м/с;

Значения коэффициентов m и n определяются в зависимости от параметров f,uм , u'м, и fe по графикам (рис. 2.1):

(2.4)

(2.5)

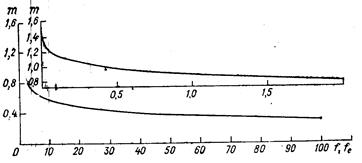

Рис. 2.1. График и для определения коэффициентов m и n

Если фактический выброс выше ПДВ, то необходимо предусмотреть мероприятия по снижению фактического выброса до ПДВ.

2.2. Защита гидросферы

Если в производственном процессе образуются сточные воды необходимо охарактеризовать виды стоков, вещества содержащиеся в стоках, способы их очистки.

Необходимо предусмотреть вопросы утилизации стоков.

Если стоки использовать не удается и предусматривается их сброс в водоемы или водотоки, необходимо рассчитать предельно допустимый сброс (ПДС): ПДС=qCПДС (г/час), (2.6)

где q - максимальный расход сточных вод, м3 /час;

CПДС - допустимая концентрация загрязняющих веществ в сточной воде, г/м3 . СПДС =n(CПДК iФ)Ф , (2.7)

где Спдкi - предельно-допустимая концентрация загрязняющего вещества в водном объекте (мг/л); СФ i - фоновая концентрация загрязняющего вещества в водном объекте (мг/л).

Если вода водного объекта к месту предполагаемого сброса уже загрязнена (СФ i > CПДК i ), то и за CПДС i принимается CПДК i (CПДС i . =. CПДК i ). В исключительных случаях, когда превышение фоновой концентрации обусловлено природными естественными условиями (например, наличие ионов железа), по договоренности с территориальными органами Минприроды, CПДС i . нормируется на уровне фона (CПДС i . =. CФ i ).

Если после расчета окажется, что фактическая концентрация сброса ССТ i меньше СПДС i , то за СПДС i следует принять Сстi ò.å. СПДС i = ССт i . /1/.

2.3. Защита литосферы

Если в результате технологического процесса образуются твердые отходы, то необходимо рассмотреть возможности использования, рекуперации или утилизации отходов.

Если отходы предусматривается закапывать, то необходимо рассчитать оплату за их захоронение.

Если в результате реализации проекта будут использоваться земли, необходимо указать сколько и какие земли будут изыматься из использования в постоянное и во временное пользование.

После использования земель необходимо предусмотреть их рекультивацию (техническую и биологическую).

После выполнения раздела необходимо сделать выводы о соответствии проекта современным экологическим требованиям.

В процессе производства образуется большое количество отходов производства и потребления, которые должны учитываться, использоваться или вывозиться на полигоны.

В табл.2.2 приведены ПДК для компонентов отходов в почве и классы их опасности.

Таблица 2.2. Предельно допустимые концентрации некоторых химических веществ в почве и допустимые уровни их содержания по показателям вредности [3]

Наименование

вещества

Форма вещества

ПДК, мг/кг почвы с учетом фона

Показатели вредности мг/кг

Класс опас-ности

Транслокационный, КТ

Миграционный

Обще-санитарный, КОС

Водный,

КМВ

Воз-душный, КМА

Медь

Подвижная

3.0

3.5

72.0

3.0

2

Хром

–//–

6.0

6.0

6.0

6.0

2

Никель

–//–

4.0

6.7

14.0

4.0

2

Цинк

–//–

23.0

23.0

200.0

37.0

1

Кобальт

–//–

5.0

25.0

>1000.0

5.0

2

Фтор

Водорастворимая

10.0

10.0

10.0

25.0

1

Сурьма

Валовое содержание

4.5

4.5

4.5

50.0

2

Марганец

–//–

1500.0

3500.0

1500.0

1500.0

3

Ванадий

–//–

150.0

170.0

350.0

150.0

3

Марганец + Ванадий

–//–

1000.0+

100.0

1500.0 +150.0

2000.0+200.0

1000.0+ 100.0

3

Свинец

–//–

30.0

35.0

260.0

30.0

1

Мышьяк

–//–

2.0

2.0

15.0

10.0

1

Ртуть

–//–

2.1

2.1

33.0

2.5

5.0

1

Свинец + ртуть

–//–

20.0+1.0

20.0+1.0

30.0+2.0

50.0+

2.0

1

Хлористый калий

–//–

560.0

1000.0

560.0

1000.0

5000.0

3

Нитраты

–//–

130.0

180.0

130.0

225.0

2

Бенз(а)пирен

–//–

0.02

0.2

0.5

0.02

1

Бензол

–//–

0.3

3.0

10.0

0.3

50.0

2

Толуол

–//–

0.3

0.3

100.0

0.3

50.0

2

Изопропилбензол

–//–

0.5

3.0

100.0

0.5

50.0

1

Альфаметилстерол

–//–

0.5

3.0

100.0

0.5

50.0

2

Стирол

–//–

0.1

0.3

100.0

0.1

1.0

2

Ксилол

–//–

0.3

0.3

100.0

0.4

1.0

2

Сернистые соединения:

Сероводород

–//–

0.4

160.0

140.0

0.4

160.0

3

Элементарная сера

–//–

160.0

180.0

380.0

160.0

3

Серная кислота

–//–

160.0

180.0

380.0

3000.0

1

Комплексные гранулированные удобрения (N:P:K=64:0:15)

–//–

120.0

800.0

120.0

800.0

800.0

3

Жидкие комплексные удобрения (N:P:K=10:34:0)

–//–

80.0

800.0

80.0

>800.0

3

N, P, K - азот, фосфор и калий.

3. ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

В этом разделе необходимо спрогнозировать все возможные чрезвычайные ситуации на проектируемом (реконструируемом объекте).

Для Тюменской области характерны чрезвычайные ситуации природного характера : паводковые наводнения; лесные и торфяные пожары; ураганы; сильные морозы (ниже -40°С); метели и снежные заносы и техногенного характера : пожары; взрывы паровоздушных смесей; отключение электроэнергии, другие аварии; разливы сильнодействующих ядовитых веществ; террористические акты.

3.1. Составление списка чрезвычайных ситуаций для проектируемого производства

По статистическим материалам, путем экспертной оценки или другими методами определяют наиболее вероятные внутренние и внешние чрезвычайные ситуации (ЧС). Из внутренних ЧС часто происходят пожары по разным причинам, отключения электроэнергии, воды, тепла. На опасных предприятиях случаются также нефтяные и газовые пожары, взрывы паровоздушных смесей, разливы сильнодействующих ядовитых веществ (СДЯВ).

Внешние ЧС происходят на автомобильных и железных дорогах, соседних предприятиях. Учитывают те внешние ЧС, в зону действия которых попадает предприятие. Это могут быть разливы бензина, пропана, нефти с последующим взрывом и пожаром. При разливах СДЯВ (аммиак, хлор и т.п.) предприятие может попасть в зону заражения.

3.2. Определение поражающих факторов вероятных чрезвычайных ситуаций и их воздействия на элементы объекта

3.2.1. Определение вероятных параметров ударной волны при взрыве газовоздушной или паровоздушной смеси.

При аварии в резервуарном парке количество газа Q (т) или пара берется: 30% от объема наибольшего резервуара с бензином, 20% - с нефтью. При аварии на трубопроводе - до 20% вытекшей нефти и 50% вышедшего газа. При аварии на автотранспорте – 4 т бензина, 3 т пропана. При аварии на железной дороге - 10 т бензина, 7 т нефти, 15 т пропана. Величина дрейфа газовоздушного облака принимается равной 300 м в сторону предприятия. . При оценке ситуаций принимаются наихудшие метеоусловия: скорость ветра 1 м/с, температура воздуха +20°С, направление ветра на предприятие.

При взрыве паро- и газовоздушной смеси (рис.3.1.) выделяют зону детонационной волны с радиусом R1 и зону ударной волны. Определяются также: радиус зоны смертельного поражения людей (Rспл ); радиус безопасного удаления Rбу , где DР ф = 5 (кПа); радиус предельно допустимой взрывобезопасной концентрации пара, газа Rпдвк.

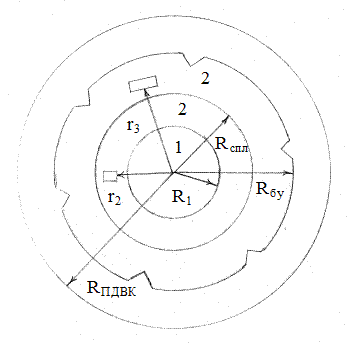

Рис.3.1. Взрыв паро и газовоздушной смеси.

1. Зона детонационной волны; 2. Зона ударной волны; Rспл радиус зоны смертельного поражения людей; Rбу радиус безопасного удаления, DР ф = 5 (кПа); RПДВК радиус предельно допустимой взрывобезопасной концентрации; R1 радиус зоны детонационной волны (м); r2 и r3 расстояния от центра взрыва до элемента предприятия в зоне ударной волны.

Давление во фронте ударной волны DРф2 в зоне ударной волны определяют по табл. 3.1.

Таблица 3.1.Давление во фронте ударной волны

ф1 ,

Значение DРф2 на расстояниях от центра взрыва в долях от (r2 /R1 )

кПа

1

1.05

1.1

1.2

1.4

1.6

2.0

3.0

4.0

6.0

8.0

10

12

15

20

30

900

900

486

279

207

162

99

86

45

26

14

9

7

5

4.5

2.7

1.8

Избыточное давление в зоне детонационной волны DРф1 = 900 кПа.

Радиус зоны детонационной волны определяется по уравнению:

R1 = (м) (3.1)

Радиус зоны смертельного поражения людей определяется по формуле Rспл = (м). (3.2)

В формулах (3.1) и (3.2): Q - количество газа, пара в тоннах;

R1 - радиус зоны детонационной волны;

Rспл - радиус смертельного поражения людей.

ПДВК - определяется по пункту 3.3.3

Расчет избыточного давления в помещении производится по приложению 3.6

Далее по табл. 3.2 определяют степень разрушения элементов объекта.

Таблица 3.2. Вероятные разрушения зданий, сооружений, коммуникаций и оборудования в зависимости от избыточного давления DРф , кПа

Наименование элементов предприятия

Степень разрушения при избыточном давлении D рф , кПа

сильное

среднее

слабое

Здания

1. Промышленное с металлическим или железобетонным каркасом

102-68

68-34

34-17

2. Многоэтажное административное с металлическим или железобетонным каркасом

85-68

68-51

51-34

3. Кирпичное многоэтажное (3 этажа и более)

51-34

51-17

17-14

4. Кирпичное одно- и двухэтажные

60-43

43-26

26-14

5. Деревянное

34-20

20-14

14-10

6. Остекление промышленных и жилых зданий

5-3

3-2

2-1

7. Остекление из армированного стекла

9-4

4-3

3-2

Оборудование

1. Станочное

119-102

102-34

34-9

2. Крановое оборудование

119-85

85-51

51-34

3. Токарно-карусельные, токарно-расточные станки

119-85

85-51

51-17

4. Кузнечно-прессовое оборудование

340-255

255-170

170-85

5. Контролно-измерительная аппаратура

-

34-17

17-8

Линии электропередач

1. Воздушные линии высокого напряжения

204-140

119-85

68-34

2. Воздушные низковольтные

272-170

170-102

102-34

3. Кабель подземный

2550-1700

1700-1360

до 360

4. Кабель наземный

170-119

85-51

51-17

5. Галлерея энергетических коммуникаций на металлических (железобетонных) эстакадах

60-34

34-26

26-17

Линии связи

1. Стационарные воздушные

204-140

119-85

68-34

Трубопроводы

1. Коммунальные подземные водо-, газо-, канализационные сети

2720-1700

1700-1020

1020-680

2. Трубопроводы на эстакаде

85-68

68-51

51-34

3. Трубопроводы наземные

221-68

68-51

51-34

Резервуары

1. Наземные для ГСМ

68-51

51-34

34-26

2. Частично заглубленные

170-85

85-51

51-17

3. Подземные резервуары

340-170

170-85

85-51

4. Газгольдеры

68-51

51-34

34-26

Сооружения

1.Здания трансформаторных подстанций из кирпича или блоков

102-68

68-34

34-17

2. Водонапорная башня

102-68

68-34

34-17

Защитные сооружения и прочее

1.Убежища, расположенные отдельно,расчитанные на: DРф 2-3.5 кгс/см2

1275

1275-1020

1020-680

1.0 кгс/см2

340

340-255

1020-680

2. Подвальные, рассчитанные на: DРф 1.0 кгс/см2

255

255-170

170-119

0.5 кгс/см2

170

170-68

68-51

3. Подвалы (без усиления несущих конструкций)

170

136-85

85-51

4. Дерево-земляные противорадиационные укрытия, рассчитанные на 0.3 кгс/см2

136

136-85

85-51

5. Грузовые автомобили

119-94

94-51

51-34

6. Автобусы

94-77

77-34

34-26

7. Гусеничные тракторы, экскаваторы

170-136

136-68

68-51

Блоки программных устройств

51-34

34-26

26-14

Компьютеры, телефонно-телеграфная аппаратура

51-34

34-17

17-8

Таблица 3.3. Глубины зон возможного заражения АХОВ, км при скорости ветра 1 м/с

Эквивалентное количество АХОВ, т

0.01

0.05

0.1

0.5

1

3

5

10

20

30

50

70

100

300

500

1000

0,38

0,85

1,25

3,16

4,75

9,18

12,53

19,20

29,56

38,13

52,67

65,23

81,91

166

231

363

3.2.2 Расчет избыточного давления взрыва для горючих газов, паров легковоспламеняющихся и горючих жидкостей в закрытых помещениях

Расчет производится по нижеприведенной методике НПБ 105 ‑ 95

Если расчетное давление превышает Рmax, то берется Рmax. Свободный объем помещения допускается принимать равным 80% геометрического объема помещения, если нет более точных данных.

Избыточное давление взрыва DP для индивидуальных горючих веществ, состоящих из атомов C,H,O,N,CI,Br,F, определяют по формуле:

DP= (Pmax - P0 ) (3.3)

где Pmax - максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным в соответствии с требованиями п.1.4 (при отсутствии данных допускается принимать pmax = 900 кПа);

P0 - начальное давление, кПа (допускается принимать P0 =101 кПа);

m - масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, кг;вычисляется для ГГ по приведенной ниже формуле (4);

z - коэффициент участия горючего во взрыве, который может быть рассчитан исходя из характера распределения газов и паров в объеме помещения согласно приложению; допускается принимать значения z, приведенные ниже;

Vсв - свободный объем помещения, м3 ;

rг,п - плотность пара или газа, кг×м-3 ;

Кн - коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения; допускается принимать Кн = 3;

Сст - стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ,%(об.), вычисляемая по формуле:

С = (3.4)

Здесь (b= nc + (nн - nx )/4 - n0 /2 - стехиометрический коэффициент кислорода в реакции сгорания (nc ,nн ,n0 ,nx - число атомов C,H,O и галлоидов в молекуле горючего).

Если в воздухе помещений содержатся горючие газы, а также пары легковоспламеняющихся или горючих жидкостей, то при определении значения массы m, входящей в формулу (1), допускается учитывать работу аварийной вентиляции при условии, что она обеспечена резервными вентиляторами, автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации и электроснабжением по первой категории надежности (ПУЭ), а устройства для удаления воздуха из помещения расположены в непосредственной близости от места возможной расчетной аварии.

Таблица 3.4. Коэффициент z

ЛВЖ, нагретая выше т-ры вспышки

0,3

Горючие газы

0.5

Легковоспламеняющиеся и горючие жидкости, нагретые ниже температуры вспышки:

если возможно образование аэрозоля

0.3

если образование аэрозоля невозможно

0

При этом массу m горючих газов или паров легковоспламеняющихся или горючих жидкостей, нагретых до температуры вспышки и выше, поступивших в объем помещения, необходимо разделить на коэффициент К.

К = А×Т + 1, (3)

где А - кратность воздухообмена, создаваемого аварийной вентиляцией, с-1 ; Т - продолжительность поступления горючих газов и паров легковоспламеняющихся или горючих жидкостей в объем помещения.

Масса m (кг) поступившего в помещение при расчетной аварии газа определяют по формуле: m = (Vа +Vт )×rг , (4)

где Vа,Vт - объем газа, вышедшего соответственно из аппарата и из трубопроводов, м3 .

При этом Vа = 0.01× r1 ×V, (5)

где r1 - давление в аппарате,кПа;V - объем аппарата, м3

Vт = V + V , (6)

где V ,V - объем газа, вышедшего из трубопровода соответственно до его отключения и после отключения, м3 . V = q×T, (7)

где q - расход газа, определяемый в зависимости отдавления в трубопроводе, его диаметра, температуры газовой cреды и т.д., м3 ×с-1 ;

Т - время, с. V = 0.01×p×p2 × (r2 1 ×L1 + r2 2 ×L2 + . . + r2 n ×Ln ), (8)

где p2 -максимальное давление в трубопроводе по технологическому регламенту,кПа;

r-внутренний радиус трубопроводов,м;

L-длина трубопроводов от аварийного аппарата до задвижек, м.

3.2.3 Оценка пожара

Пожарная характеристика предприятия, цеха сводится в таблицу 3.5.

Таблица 3.5. Пожарная характеристика предприятия, цеха

Наименование элемента объекта

Категория здания

Краткая

характеристика

Степень

огнестойкости здания

Сгораемые материалы

Класс пожара

Цех №1

В-4

Здание с легким каркасом, конвейер, электрокабель

I

нет

А

Таблица 3.6. Классы пожаров и рекомендуемые огнетушащие средства

Класс пожара

Характеристика горючей среды или объекта

Огнетушащие средства

А

Обычные твердые горючие материалы (бумага, дерево, ткань и др)

Все виды огнетушащих средств (прежде всего вода)

В

Горючте жидкоси (бензин, лаки, масла, растворители и др), плавящиеся при нагревании материалы

Распыленная вода, все виды пен, составы на основе галогенов, порошки

С

Горючие газы (метан, пропан, водород, ацетилен и др.)

Газовые составы: инертные разбавители (СО2 , N2 ), галогеноуглеводоро-ды, порошки, вода (для охлаждения)

D

Металлы и их сплавы (К, Nа, Аl, Mg и др.)

Порошки (при спокойной подаче на горячую поверхность)

Е

Электроустановки, находящиеся под напряжением

Галогеноуглеводороды, диоксид углерода, порошки

Далее описываются меры пожарной профилактики:

- порядок извещения о пожаре, пожарные извещатели;

- автоматические средства пожаротушения;

- расположение гидрантов;

- средства первичного пожаротушения;

- пожарная команда, сроки прибытия, возможности и т.п..

3.2.4 Определение глубины распространения аварийно химически опасных веществ (АХОВ) при разливе их с поражающей концентрацией.

Распространение АХОВ при неблагоприятных метеоусловиях можно описать рис. 3.2.

При расчете зон принимают: метеоусловия - изотермня. t = 20°C. скорость ветра 1 м/с, направление ветра на предприятие; принимают. что разрушается одна наибольшая емкость или выливается наибольшее m возможных количество АХОВ из трубопровода, системы.

При разливе в поддон 10лщина слоя АХОВ принимается равной высоте поддона за вычетом 0,25 м. При свободном разливе толщина слоя АХОВ принимается равной 0,05 м.

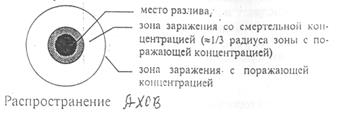

При разливе АХОВ образуется первичное облако пара (мгновенное испарение; и вторичное облако пара (испарение слоя жид­кости).

Определяют эквивалентное количество вещества QЭ1 по первич­ному облаку (по отношению к хлору) по формуле:

где K1 - коэффициент, зависящий от условий хранения АХОВ таблица 3.7 (для сжатых газов K1 = l);

К3 - коэффициент, равный отношению пороговой токсодозы хлора к пороговой токсодозе другого АХОВ (таблица 3.7)

QЭ2 - количество выброшенного (разлившегося) при аварии вещества, т. Определяют эквивалентное количество вещества QЭ2 по вторич­ному облаку в тоннах по формуле:

где: К2 - коэффициент, зависящий от свойств АХОВ (табл. 3.7); d - плотность АХОВ т/м3 (прил.3.5); h - толщина слоя АХОВ, м.

По табл. 3.8 определяют максимальное значение глубин зон заражения первичным Г1 и вторичным Г2 облаком АХОВ. Полная глубина зоны заражения Г (км) определяется по формуле:

где Г' - наибольшее число из Г1 и Г2 ;

Г" - наименьшее число из Г1 и Г2 ..

Количество пострадавших при разливе АХОВ на большинстве предприятии определяют из расчета, что пострадает 100 % из находя­щихся вне здания и 50% находящихся внутри здания. На химически опасных объектах, где рабочие обеспечены противогазами, вне здания пострадает 10% и внутри здания - 4%.

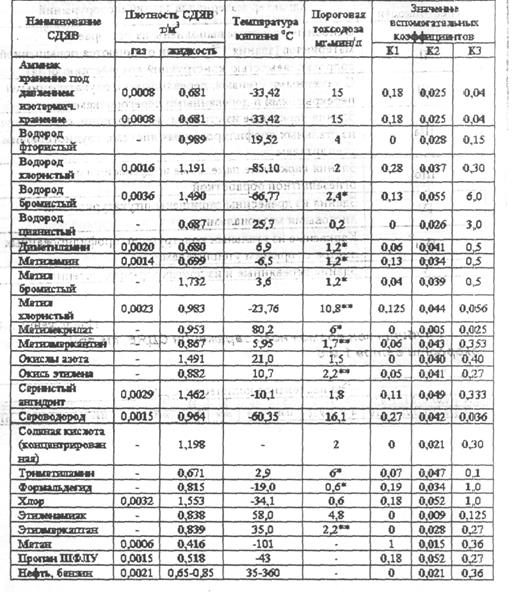

Табл 3.7

Табл 3.8

Глубины зон возможного поражения АХОВ, км при скорости ветра 1 м/с

3.2.5 Оценка других чрезвычайных ситуации и и\ поражающих факторов:

- паводковых и других наводнении:

- морозов ниже - 40°С:

- ураганных ветров п т.п.

Описывают воздействие на объект каждой ЧС и меры по умень­шению ущерба.

3.3 Выводы

Предлагают мероприятия по повышению устойчивости объекта н чрезвычайных ситуациях.

Оценивают потенциальную опасность объекта (если от внутрен­них чрезвычайных ситуаций гибнет 10 и более человек пли поражаю­щие факторы выходят за границу санитарно-защитной зоны (СЗЗ; предприятия, то объект опасен в чрезвычайной ситуации).

4. Требования к чертежу (схеме) к разделу дипломного проекта "безопасность и экологичность проекта".

На схеме предприятия, технологической схеме, машины, механизма, аппарата условными знаками обозначаются вероятные чрезвычайные ситуации, опасные и вредные производственные факторы. Обозначаются также чрезвычайные ситуации и экологически вредные факторы вокруг предприятия, которые могут повлиять на него. На свободном месте чертежа указывают:

- опасность предприятия по внутренним чрезвычайным ситуациям (если от них гибнет вероятно 10 и более человек или поражающие факторы выходят за границы предприятия (санитарно-защитной зоны), то предприятие опасно);

- категория пожароопасности зданий и сооружений;

- наиболее опасные производственные факторы;

- степень экологической опасности предприятия (количество выбросов т/год; плата за выбросы, сбросы, плата за использование природных ресурсов).

Приложение 1. Опасные и вредные производственные факторы

Согласно ГОСТ 12.0.002 к опасным производственным факторам относятся факторы, которые могут привести к травме, к вредным - факторы, которые могут привести к заболеванию. Опасные и вредные факторы (ОВПФ) делятся на физические, химические , биологические и психофизиологические.

Физические - движущиеся машины и механизмы, повышенная или пониженная температура воздуха рабочей зоны, шум, вибрация, инфра- и ультразвук, неблагоприятные метеорологические условия, опасное напряжение недостаточная освещенность, взрыв, пожар и др.
Химические ОВПФ делятся по характеру воздействия на организм человека (общетоксические, раздражающие, сенсибилизирующие, канцерогенные, мутагенные, влияющие на репродуктивнуюь функцию.

Биологические ОВПФ – макроорганизмы (бактерии, вирусы, грибы, простейшие и др.) и макроорганизмы (растения и животные.
Психофизиологические - тяжесть и напряженность труда.

Приложение 2. Токсичные и пожароопасные свойства веществ

Вещество

и формула

Характери

стика

вещества

Плотность

паров и газов по воздуху

Температура кипения

Температура вспышки

Температура воспламене-ния

Предельнодопустимая концентрациямг/м3

Пределы во-спламенения смеси с воздухом (нижний-верхний)

Токсическое действие (характер действия на организм человека)

1

2

3

4

5

6

7

8

9

Азота оксиды (в пересчете на NO2 )

Бурый газ, при низких тепературах

жидкость

1,45

21,3

-

-

5

С парами многих органических веществ дает взрывчатые смеси

Вызывает общую слабость, головокружение, онемение ног, раздражение дыхательных путей, отравление, отек легких.

Аммиак NH3

Бесцветный горючий газ с резким запахом

0,597

33,4

-

650

20

15 - 28

Вызывает острое раздражение слизистых оболочек, удушье

Ацетилен С2 Н2

Бесцветный горючий взрывоопасный газ

0,9107

83,6

-

335

-

2,5 - 100

Обладает наркотическим действием. Отравления вызываются примесями,

главным образом фосфористым водородом.

Бензины

Бесцветные лековоспламеняющиеся жидкости

2,7-3,5

-

-17 - 44

255-474

100 - 300

0,76 - 8,12

Слабый наркотик,

отравления возможны изредка. Может вызвать хронические дерматиты, экземы кожи

Бензол С6 Н6

Бесцветная лековоспламеняющаяся жидкость

2,77

80,1

-11

562

5

1,4 - 7,1

Весьма токсичен, действует на кровь кровотворные органы и центральную нервную систему.

Бутан С4 Н10

Бесцветный горючий газ

2,0665

0,5

-

405

300

1,8 - 9,1

Обладает наркотическим действием.

Бутилен С4 Н8

Бесцветный грючий газ

1,9336

6,25

-

384

-

1,6 - 9,4

Обладает наркотическим действием.

н Бутиловый спирт (С4 Н9 ОН)

Легковоспламеняющаяся жидкость

2,6

117,5

-34

345

10

1,7 - 12

Действует как наркотик, обладает раздражающим действием.

Водород Н2

Бесцветный гючий газ, без запаха и вкуса

0,0695

252,8

-

510

-

4,0 - 75,0

В больших концентрациях вызывает удушье, возможны отравления примесями.

Дихлорэтан (СН2 С1-СН2 С1)

Бесцветная лековоспламеняющаяся жидкость

3,4

83,5

9

413

10

6,2 - 16

Наркотик, вызывающий дистрофические именения в печени, в почках, а также в других органах.

Метан СН4

Бесцветный грючий газ без запаха

0,5543

161,58

-

537

300

5 - 15

В больших концентрациях обладает наркотическим действием.

Метиловый спирт (метанол) СН3 ОН

Бесцветная лековоспламеняющаяся жидкость

1,1

64,7

8

460

5

6 - 34,7

Сильный нервнососудистый яд. Особенно типичны поражения зрительного нерва.

Нафталин С10 Н8

Горючее белое кристаллическое вещество. Блестящие лепестки с характерным запахом. Пыль нафталина с воздухом взрывоопасна

4,45

217,9

80

530

20

0,37 - 6,9

Обладает общетоксическими свойствами. Отмечается действие на нервную систему, глаза и почки. Раздражает кожные покровы.

Нефть

Горючая жидкость

3,5

30

-40 - 17

270-320

300

1,26- 6,5

Обладает наркотич. свойствами

Оксид углерода (СО)

Горючий бесцв газ без запаха

0,967

191,5

-

610

20

12,5 - 74

Обладает общеядовитыми свойствами.

Оксид этилена (С2 Н4 О)

Горючий и взрывоопасный газ

1,50

10,4

-18

429

1

3,0 - 80,0

Наркотик, обладает специфической ядовитостью.

Пропан (СН3 )2 СН2

Бесцветный горючий газ

1,5617

42,06

-

466

300

1,4 - 7,8

При высоких концентрациях оказывает наркотическое действие.

Пропилен СН2 =СНСН3

Бесцветный грючий газ

1,4504

47,75

-

410

-

2,2 - 10,3

При высоких концентрациях оказывает наркотическое действие.

Ртуть металлческая

Hg

Жидкий металл, не окисляется на воздухе

-

354,0

-

-

0,01

-

Сильный яд. Отравление происходит главным образом вследствии вдыхания паров. При хронических отравлениях поражает ЦНС и почки.

Сероводород H2 S

Бесцветный грючий газ

1,191

59,5

-

246

10

4,3 - 46

Сильный и весьма опасный нервный яд.

Сероуглерод (CS2 )

Бесцветная легковоспламеняющаяся жидкость

2,6

46,25

-43

90

1

1,0 - 50,0

При больших концентрациях действует наркотически; при малых вызывает заболевание нервной системы.

Стирол (С6 Н5 СН3 )

Бесцв. легковоспламен.

жидкость

3,59

146

30

530

5

1,1 - 5,2

Весьма токсичен, действует на кровь, кровотворные органы и ЦНС.

Толуол (С6 Н5 СН3 )

Бесцветная летучая легковоспламеняющаяся жидкость

3,2

110,626

4

536

50

1,3 - 6,7

Наркотик, весьма токсичен, действует на кровь, кровотворные органы и ЦНС.

Уксусная кислота СН3 СООН

Бесцветная легковоспламеняющаяся жидкость

2,06

118,1

38

454

5

3,3 - 22

Пары уксусной кислоты вызывают раздражение слизистых оболочек, верхних дыхательных путей. Ожоги кожи.

Фенол (карболовая кислота) С6 Н5 ОН

Бесцветн. горюч. кристаллическое в-во с сильным запахом

3,24

181,9

75

595

0,3

0,3 - 2,4

Нервный яд, обладает сильным местным раздражающим действием.

Формальдегид СН2

Бесцветный горюч. и взрывооп. газ с резким запахом

1,1

-21,0

-

430

0,5

7 - 73

Обладает общей протоплазматической ядовитостью, вызывает заболевание костей и кожи.

Хлор Cl2

Газ с резким запахом

2,486

33,8

-

-

1

-

Ядовит, раздражает дыхательные пути, может вызвать отек легких.

Этан С2 Н6

Бесцветный горючий газ

1,04

-88,63

-

515

300

2,9 - 15,0

Обладает наркотическим действием.

Этилбензол С6 Н5 СН2 СН3

Бесцветная ЛВЖ

3,66

136,2

20

420

-

0,9 - 3,9

Весьма токсичен. Действует на кровь, кровотворные органы и на ЦНС.

Этилен (этен) СН2 =СН2

газ бесцветный горючий и взрывоопасный

0,974

-103,7

-

540

-

3 - 32

Обладает наркотическим действием.

Этиловый спирт С2 Н5 ОН

Бесцветная ЛВЖ

1,6

78,37

13,0

404

1000

3,6 - 19,0

Обладает наркотическим действием.

Приложение 3. Оптимальные и допустимые нормы температуры, относительной влажности и

скорости движения воздуха в рабочей зоне производственных помещений

Период

года

Категория

работ

Температура, °С

Относительная

Скорость движе-

Допустимая граница

влажность, %

ния воздуха, м/с

Опти-

маль-

ная

верхняя

нижняя

опти-

маль-

ная

Допусти-

мая на ра-

бочих мес-

тах посто-

янных и не-

постояных,

опти-

маль-

ная,

не

более

Допусти-

мая на

рабочих местах

постоян-

ных

и не постоянных

на рабочих местах

посто-

янных

непос-

тоянных

посто-

янных

непос-

тоян-

ных

Легкая - Iа

22-24

25

26

21

18

40-60

15-75

0,1

Не бол.0,1

Легкая - Iб

21-23

24

25

20

17

40-60

15-75

0,1

“-” 0,2

Холод-ный

Средней

тяжести - IIа

18-20

23

24

17

15

40-60

15-75

0,2

“-” 0,3

Средней

тяжести - IIб

17-19

21

23

15

13

40-60

15-75

0,2

“-” 0,4

Тяжелая - III

16-18

19

20

13

12

40-60

15-75

0,3

“-” 0,5

Теплый

Легкая - Iа

23-25

28

30

22

20

40-60

55-при 28°С

0,1

0,1-0,2

Легкая - Iб

22-24

28

30

21

19

40-60

60-при 27°С

0,2

0,1-0,3

Средней

тяжести - IIа

21-23

27

29

18

17

40-60

65-при 26°С

0,3

0,2-0,4

Средней

тяжести - IIб

20-22

27

29

16

15

40-60

70-при 25°С

0,3

0,2-0,5

Тяжелая - III

18-20

26

28

15

13

40-60

75-при 24°С и ниже

0,4

0,2-0,6


Таблица 5.1

Приложение 4 . Нормируемая освещенность по СНиП 23.05-95

Характеристика зрительной работы

Наименьший или эквивалентный размер объекта различения, мм

Разряд зрительной работы

Подразряд зрительной работы

Контраст объекта с фоном

Характеристика фона

Искусственное освещение

Естественное

освещение

Совмещенное

освещение

Освещенность,

лк

Сочетание показателя ослеплености и коэф. пульсации

КЕО,

н ,)%

при системе комбинированногоосвещения

при системе общего освещения

Р

Кп ,5

при верхнем или комбинированном освещении

при боковом освещении

при верхнем или комбиниро-ванном освещении

при боковом освещении

всего

в т. ч. от общего

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Наивысшей точности

Менее 0,15

I

а

Малый

Темный

5000

4500

500

500

-

-

20

10

10

10

-

-

6

2

б

Малый

Средн.

4000

400

1250

20

10

Средн.

Темн.

3500

400

1000

10

10

в

Малый

Светл.

2500

300

750

20

10

Средн.

Средн.

Больш.

Темн.

2000

200

600

10

10

г

Средн.

Светл.

1500

200

400

20

10

Больш.

Светл.

Больш.

Средн.

1250

200

300

10

10

Очень высокой точности

От 0,15 до 0,30

II

а

Малый

Темн.

4000

3500

400

400

-

-

20

10

10

10

4,2

1,5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

б

Малый

Средн.

3000

300

750

20

10

Средн.

Темн.

2500

300

600

10

10

в

Малый

Светл.

2000

200

500

20

10

Средн.

Средн.

Больш.

Темн.

1500

200

400

10

10

г

Средн.

Светл.

1000

200

300

20

10

Больш.

Средн.

750

200

200

10

10

Высокой точности

От 0,3 до 0,5

III

а

Малый

Темный

2000

200

500

40

15

3

1,2

0,9

1500

200

400

20

15

б

Малый

Средн.

1000

200

300

40

15

Средн.

Темн.

750

200

200

20

15

в

Малый

Светл.

750

200

300

40

15

Средн,

Средн.

Больш.

Темн.

600

200

200

20

15

г

Средн.

Светл.

400

200

200

40

15

Больш.

Светл.

Больш.

Средн.

Средней точности

свыше 0,5 до 1,0

IV

а

Малый

Темн.

750

200

300

40

20

4

1,5

2,4

б

Малый

Средн.

500

200

200

40

20

Средн.

Темн.

в

Малый

Светл.

400

200

200

40

20

Средн.

Светл.

Больш.

Темн.

г

Средн.

Светл.

-

-

200

40

20

Больш.

Светл.

Больш.

Средн.

Малой точности

свыше 1,0 до 5,0

V

а

Малый

Темн.

400

200

300

40

20

3

1

1,8

0,6

б

Малый

Средн.

-

-

200

40

20

Средн.

Темн.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

в

Малый

Светл.

-

-

200

40

20

Средн.

Средн.

Больш.

Темн.

г

Средн.

Светл.

-

-

200

40

20

Больш.

Светл.

Больш.

Средн.

Грубая (очень малой точности)

Более 5,0

VI

Независимо от характеристик фона и котраста объекта с фоном

-

-

200

40

20

3

1

1,8

0,6

Работа со светящимися материалами в горячих цехах

Более 0,5

VII

То же

-

-

200

40

20

3

1

1,8

0,6

Общее наблюдение за ходом производственного процесса: постоянное

периодическое при постоянном пребывании людей

Периодическое при периодическом пребывании людей

Общее наблюдение за инженерными коммуникациями

VIII

а

б

в

г

То же

-

-

-

-

-

-

-

-

200

75

50

30

40

-

-

-

20

-

-

-

3

1

0,7

0,3

1

0,3

0,2

0,1

1,8

0,7

0,5

0,2

0,6

0,2

0,2

0,1


Приложение 5. Предельно допустимые уровни звукового давления, уровни звука и эквивалентные уровни звука для основных наиболее типичных видов трудовой деятельности и рабочих мест (СН 2.2.4/2.1.8.562-96)

п/п

Вид трудовой деятельности,

рабочее место

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц

Уровни звука и эквивалентного звука (в дБА)

31,5

63

125

250

500

1000

2000

4000

8000

1

2

3

4

5

6

7

8

9

10

11

12

1

Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность. Рабочие места в помещениях дирекции, проектно-конструкторских бюро, расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах

86

71

61

54

49

45

42

40

38

50

2

Высококвалифицированная работа, требующая сосредоточенности, административно-управленческая деятельность, измерительные и аналитические работы в лаборатории; рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, в лабораториях

93

79

70

68

58

55

52

52

49

60

3

Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами, работа, требующая постоянного слухового контроля; операторская работа по точному графику с инструкцией; диспетчерская работа. Рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону; машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах

96

83

74

68

63

60

57

55

54

65

1

2

3

4

5

6

7

8

9

10

11

12

4

Работа, требующая сосредоточенности, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами. Рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону, в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин.

103

91

83

77

73

70

68

66

64

75

5

Выполнение всех видов работ (за исключением перечисленных в п.п. 1-4 ) на постоянных рабочих местах в производственных помещениях и на территории предприятий.

107

95

87

82

78

75

73

71

69

80

Автобусы, грузовые, легковые и специальные автомобили

14

Рабочие места водителей и обслуживающего персонала грузовых автомобилей

100

87

79

72

68

65

63

61

59

70

15

Рабочие места водителей и обслуживающего персонала (пассажиров) легковых автомобилей и автобусов

93

79

70

63

58

55

52

50

49

60

Сельскохозяйственные машины и оборудование, строительно-дорожные, мелиоративные и др. аналогичные виды машин

16

Рабочие места водителей и обслуживающего персонала тракторов, самоходных шасси, прицепных и навесных сельскохозяйственных машин, строительно-дорожных и др. аналогичных машин

107

95

87

82

78

75

73

71

69

80

Примечания: 1 Допускается в отраслевой документации устанавливать более жесткие нормы для отдельных видов трудовой дея тельности с учетом напряженности и тяжести труда в соответствии с табл. 1.

2.Запрещается даже кратковременное пребывание в зонах с уровнями звукового давления свыше 135 дБ в любой октавной полосе.


Приложение 6

Санитарные нормы спектральных показателей виброскорости (V,м/с)

для общей технологической вибрации

Среднегеом.

частоты

полос, Гц

Нормативные значения в направлениях X и Y

3"а" виброскорости

3"в" виброскорости

м / с ·10-2

дБ

м / с ·10-2

дБ

1/3 окт.

1/1 окт.

1/3 окт.

1/1 окт.

1/3 окт.

1/1 окт.

1/3 окт.

1/1 окт.

1,6

0,9

105

0,13

88

2,0

0,64

1,3

102

108

0,09

0,18

85

91

2,5

0,46

99

0,63

82

3,15

0,32

96

0,045

79

4,0

0,23

0,45

93

99

0,032

0,063

76

82

5,0

0,18

91

0,025

74

6,3

0,14

89

0,02

72

8,0

0,12

0,22

87

93

0,016

0,032

70

75

10,0

0,12

87

0,016

70

12,5

0,12

87

0,016

70

16,0

0,12

0,20

87

92

0,016

0,028

70

75

20,0

0,12

87

0,016

70

25,0

0,12

87

0,016

70

31,5

0,12

0,20

87

92

0,016

0,028

70

75

40,0

0,12

87

0,016

70

50,0

0,12

87

0,016

70

63,0

0,12

0,20

87

92

0,016

0,028

70

75

80,0

0,12

87

0,016

70

Приложение 7. Одночисловые показатели вибрационной нагрузки на оператора за восьмичасовой рабочий день

Вид вибрации

Категория вибрации

Направление действия

Нормативные, корректированные по частоте значения

виброускорения

виброскорости

м/с2

дБ

м/с ·10-2

дБ

Локальная

-

ХЛ , YЛ , ZЛ

2,0

126

2,0

112

Общая

1

Z0

0,56

115

1?1

107

Y0 , X0

0,4

112

3,2

116

2

Z0 , Y0 , X0

0,28

109

0,56

101

3 тип"а"

Z0 , Y0 , X0

0,1

100

0,2

92

3 тип"в"

Z0 , Y0 , X0

0,014

83

0,028

75

Приложение 8 . Гигиенические критерии и классификация условий труда по степени вредности и опасности

Условия труда подразделяются на 4 класса: оптимальные, допустимые, вредные и опасные.

Оптимальные условия труда (1 класс ) - такие условия, при которых сохраняется здоровье работающих, и создаются предпосылки для поддержания высокого уровня работоспособности. Оптимальные нормативы производственных факторов установлены для микроклиматических параметров и факторов трудового процесса. Для других факторов условно за оптимальные принимаются такие условия труда, при которых неблагоприятные факторы отсутствуют, либо не превышают уровни, принятые в качестве безопасных для населения.

Допустимые условия труда (2 класс) - характеризуются такими уровнями факторов среды и трудового процесса, которые не превышают установленных гигиенических нормативов для рабочих мест, а возможные изменения функционального состояния организма восстанавливаются во время регламентированного отдыха или к началу следующей смены и не должны оказывать неблагоприятного действия в ближайшем и отдаленном периоде на состояние здоровья работающих и их потомство. Допустимые условия труда относят к условно безопасным.

Вредные условия труда (3 класс) характеризуются наличием вредных производственных факторов, превышающих гигиенические нормативы и оказывающих неблагоприятное действие на организм работающего и/или его потомство.

Вредные условия труда по степени превышения гигиенических нормативов и выраженности изменений в организме работающих (в классификации, в основном, использована качественная характеристика изменений в организме работающих, которая будет дополняться количественными показателями по мере накопления необходимой информации) подразделяются на 4 степени вредности:

1 степень 3 класса (3.1.) - условия труда характеризуются такими отклонениями уровней вредных факторов от гигиенических нормативов, которые вызывают функциональные изменения, восстанавливающиеся, как правило, при более длительном (чем к началу следующей смены) прерывании контакта с вредными факторами и увеличивают риск повреждения здоровья.

2 степень 3 класса (3.2.) - уровни вредных факторов, вызывающие стойкие функциональные изменения, приводящие в большинстве случаев к увеличению производственно обусловленной заболеваемости (что проявляется повышением уровня заболеваемости с временной утратой трудоспособности и, в первую очередь, теми болезнями, которые отражают состояние наиболее уязвимых органов и систем для данных вредных факторов), появлению начальных признаков или легких (без потери профессиональной трудоспособности) форм профессиональных заболеваний, возникающих после продолжительной экспозиции (часто после 15 и более лет).

3 степень 3 класса (3.3) - условия труда, характеризующиеся такими уровнями вредных факторов, воздействие которых приводит к развитию, как правило, профессиональных болезней легкой и средней степеней тяжести (с потерей профессиональной трудоспособности) в периоде трудовой деятельности, росту хронической (производственно - обусловленной) патологии, включая повышенные уровни заболеваемости с временной утратой трудоспособности.

4 степень 3 класса (3.4.) - условия труда, при которых могут возникать тяжелые формы профессиональных заболеваний (с потерей общей трудоспособности), отмечается значительный рост числа хронических заболеваний и высокие уровни заболеваемости с временной утратой трудоспособности.

Опасные (экстремальные) условия труда (4 класс ) характе­ризуются уровнями производственных факторов, воздействие которых в течение рабочей смены (или ее части) создает угрозу для жизни, высокий риск развития острых профессиональных поражений, в том числе и тяжелых форм.

Приложение 9. Категории помещений по взрывопожарной и

пожарной опасности (по НПБ 105-95)

Категория помещен.

Характеристика веществ и материалов, находящихся

(образующихся) в помещении

А

взрыво-пожаро-опасная

Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28° С в таком количестве, что могут образовать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа.

Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа.

Б

взрывопожароопасная

Горючие пы­ли или во­лок­на, лег­ко­вос­пла­ме­няю­щие­ся жид­ко­сти с тем­пе­ра­ту­рой вспыш­ки более 28° С в та­ком ко­ли­че­ст­ве, что мо­гут об­ра­зо­вы­вать взры­во­опас­ные пы­ле­воз­душ­ные или па­ро­воз­душ­ные сме­си, при вос­пла­ме­не­нии ко­то­рых раз­ви­ва­ет­ся рас­чет­ное избыточное дав­ле­ние взры­ва в по­ме­ще­нии, пре­вы­шаю­щее 5 кПа.

В1­–В4

пожаро-опасная

Го­рю­чие и трудно горючие жид­ко­сти, твер­дые го­рю­чие и трудно горючие ве­ще­ст­ва и ма­те­риа­лы, спо­соб­ные при взаи­мо­дей­ст­вии с во­дой, ки­сло­ро­дом воз­ду­ха или друг с дру­гом толь­ко го­реть при ус­ло­вии, что по­ме­ще­ния, в ко­то­рых они име­ют­ся в на­ли­чии или при­ме­ня­ют­ся, не от­но­сят­ся к ка­те­го­ри­ям А или Б.

Г

Не­го­рю­чие ве­ще­ст­ва и ма­те­риа­лы в го­ря­чем, рас­ка­лен­ном или рас­плав­лен­ном со­стоя­нии, про­цесс об­ра­бот­ки ко­то­рых со­про­во­ж­да­ет­ся вы­де­ле­ни­ем лу­чи­сто­го те­п­ла, искр и пла­ме­ни; го­рю­чие га­зы, жид­ко­сти и твер­дые ве­ще­ст­ва, ко­то­рые сжи­га­ют­ся или ути­ли­зи­ру­ют­ся в ка­че­ст­ве то­п­ли­ва.

Д

Не­го­рю­чие ве­ще­ст­ва и ма­те­риа­лы в хо­лод­ном со­стоя­нии.

Категории В1–В4 определяются величиной удельной пожарной нагрузки g в МДж/м2 : g=Q/S,

где Q – пожарная нагрузка, МДж; S – площадь размещения пожарной нагрузки, м2 (но не менее 10 м2 ).

Пожарная нагрузка ,

где Gi – количество i-го материала пожарной нагрузки, кг;

– низшая теплота сгорания i-го материала пожарной нагрузки, МДж/кг.

Для категории В1 g >2200 МДж/м2 ; В2: 1401<g <2200; В3:181<g <1400; В4; 1<g<180.

Категория зданий определяется путем последовательной проверки принадлежности помещения к категориям от высшей (А) к низшей (Д). Категорию зданий определяют согласно следующим рекомендациям:

Здание относится к категории А , ес­ли в нем сум­мар­ная пло­щадь по­ме­ще­ния ка­те­го­рии А пре­вы­ша­ет 5% пло­ща­ди всех по­ме­ще­ний или 200 м2 . До­пус­ка­ет­ся не от­но­сить зда­ние к ка­те­го­рии А, ес­ли сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А зда­ний не пре­вы­ша­ет 25% сум­мар­ной пло­ща­ди всех раз­ме­щен­ных в нем по­ме­ще­ний (но не бо­лее 1000 м2 ), ес­ли эти по­ме­ще­ния обо­ру­ду­ют­ся ус­та­нов­ка­ми ав­то­ма­ти­че­ско­го по­жа­ро­ту­ше­ния.

Зда­ние от­но­сит­ся к ка­те­го­рии Б , ес­ли од­но­вре­мен­но вы­пол­не­ны два ус­ло­вия:

а) зда­ние не от­но­сит­ся к ка­те­го­рии А;

б) сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А и Б пре­вы­ша­ет 5% сум­мар­ной пло­ща­ди всех по­ме­ще­ний или 200 м2 .

До­пус­ка­ет­ся не от­но­сить зда­ние к ка­те­го­рии Б, ес­ли сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А и Б в зда­нии не пре­вы­ша­ет 25% сум­мар­ной пло­ща­ди всех раз­ме­щен­ных в нем по­ме­ще­ний (но не бо­лее 1000 м2 ), и эти по­ме­ще­ния обо­ру­ду­ют­ся ус­та­нов­ка­ми ав­то­ма­ти­че­ско­го по­жа­ро­ту­ше­ния.

Зда­ние от­но­сит­ся к ка­те­го­рии В , ес­ли од­но­вре­мен­но вы­пол­не­ны два ус­ло­вия:

а) зда­ние не от­но­сит­ся к ка­те­го­рии А или Б;

б) сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А, Б, В пре­вы­ша­ет 5% (10%, ес­ли в зда­ни­ях от­сут­ст­ву­ют по­ме­ще­ния ка­те­го­рии А и Б) сум­мар­ной пло­ща­ди всех по­ме­ще­ний.

До­пус­ка­ет­ся не от­но­сить зда­ние к ка­те­го­рии В, ес­ли сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А, Б, В не пре­вы­ша­ет 25% сум­мар­ной пло­ща­ди всех раз­ме­щен­ных в нем по­ме­ще­ний (но не бо­лее 3500 м2 ) и эти по­ме­ще­ния обо­ру­ду­ют­ся ус­та­нов­ка­ми ав­то­ма­ти­че­ско­го по­жа­ро­ту­ше­ния.

Зда­ние от­но­сит­ся к ка­те­го­рии Г , ес­ли од­но­вре­мен­но вы­пол­ня­ют­ся два тре­бо­ва­ния:

а) зда­ние не от­но­сит­ся к ка­те­го­рии А, Б, В;

б) сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А, Б, В и Г пре­вы­ша­ет 5% сум­мар­ной пло­ща­ди всех по­ме­ще­ний.

До­пус­ка­ет­ся не от­но­сить зда­ние к ка­те­го­рии Г, ес­ли сум­мар­ная пло­щадь по­ме­ще­ний ка­те­го­рии А, Б, В и Г в зда­нии не пре­вы­ша­ет 25% сум­мар­ной пло­ща­ди всех раз­ме­щен­ных в нем по­ме­ще­ний (но не бо­лее 5000м2 ) и по­ме­ще­ния ка­те­го­рии А, Б, В обо­ру­ду­ют­ся ус­та­нов­ка­ми ав­то­ма­ти­че­ско­го по­жа­ро­ту­ше­ния.

Здание относится к категории Д, если оно не относится к категориям А, Б, В и Г.

Приложение 11. Взрывоопасные зоны. Помещение или пространство в помещении либо вокруг наружной установки, в котором имеются или могут образоваться взрывоопасные смеси, является взрывоопасной зоной.

Все помещение будет взрывоопасной зоной, если взрывоопасные парогазовоздушные или пылевоздушные смеси при воспламенении могут развивать расчетное избыточное давление, превышающее 5 кПа. Если взрывоопасная смесь при воспламенении развивает расчетное избыточное давление менее 5 кПа, то взрывоопасной считается зона в помещении в пределах до 5 м по горизонтали и вертикали от технологического оборудования, у которого возможно выделение горючих газов, паров, жидкостей и пыли. Помещение за пределами взрывоопасной зоны следует считать невзрывоопасным, если нет других факторов, создающих в нем взрывоопасность.

Зоны класса В - I располагаются в помещениях, где выделяются горючие газы или пары легковоспламеняющихся жидкостей в таком количестве, что могут образовывать с воздухом взрывоопасные смеси при нормальных режимах работы, например, при загрузке или разгрузке технологических аппаратов, хранении или переливании ЛВЖ, находящихся в открытых емкостях.

Зоны класса В - Iа располагаются в помещениях, где при нормальной эксплуатации взрывоопасных горючих газов или паров ЛВЖ с воздухом не образуются, а их образования возможны только в результате аварий или неисправностей (нефтяные, газонасосные, компрессорные, цехи нефтеперерабатывающих и нефтехимических производств).

Зоны класса В - Iб располагаются в помещениях, где как и в предыдущем случае, при нормальной эксплуатации взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом не образуются, а возможно их образование только в результате аварий или неисправностей. Эти зоны отличаются одной из следующих особенностей:

1) горючие газы в них обладают высоким нижним концентрационным пределом воспламенения (15 % и более);

2) резким запахом (например, аммиачные компрессорные);

3) горючие газы и пары имеются в небольших количествах, недостаточных для создания взрывоопасной смеси, при воспламенении которой может развиться избыточное давление не более 5 кПа и в которых работы с ГГ и ЛВЖ производятся без применения открытого огня (помещения зарядки аккумуляторных батарей, лаборатории и др.).

Зоны класса В - Iг - это пространства у наружных технологических установок, содержащих горючие газы или ЛВЖ, у наземных и подземных резервуаров с ЛВЖ или горючими газами, у эстакад для слива и налива ЛВЖ, у открытых нефтеловушек, прудов-отстойников и др.

Для наружных взрывоопасных установок взрывоопасная зона класса В-Iг считается в следующих максимальных пределах по горизонтали и вертикали:

- 0,5 м - от проемов за наружными ограждающими конструкциями помещений с взрывоопасными зонами классов В - I, В - Iа, В - II;

- 3 м - от закрытого технологического аппарата, содержащего горючие газы или ЛВЖ, от вытяжного вентилятора, установленного снаружи (на улице) и обслуживающего помещение с взрывоопасными зонами любого класса;

- 5 м - от устройства для выброса из предохранительных и дыхательных клапанов аппаратов с ГЖ или ЛВЖ;

- 8 м - от резервуаров с ЛВЖ и ГГ (газгольдеров) при наличии обвалования - в пределах всей площади внутри обвалования;

- 20 м - от места открытого слива и налива для эстакад с открытым сливом и наливом ЛВЖ.

Зоны класса В - II располагаются в помещениях, где выделяются горючие пыли и волокна в таком количестве, что способны образовать с воздухом взрывоопасные смеси при нормальных режимах работы.

Зоны класса В - IIа располагаются в помещениях, где взрывоопасные концентрации пыли с воздухом могут образоваться только в результате аварии или неисправности.

Пожароопасная зона - пространство внутри или вне помещения, в пределах которого постоянно или периодически образуются горючие вещества.

Зоны класса П - I располагаются в помещениях, где образуются горючие жидкости с температурой вспышки выше 61 о С.

Зоны класса П - II располагаются в помещениях, где выделяется горючая пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м3 .

Зоны класса П - IIа располагаются в помещениях, где обращаются твердые горючие вещества.

Зоны класса П - III располагаются вне помещений, в них обращаются ГЖ с температурой вспышки выше 61о С или твердые горючие вещества.

В помещениях и наружных установках зоны, в которых твердые и газообразные вещества сжигаются в качестве топлива или утилизируются путем сжигания, не относятся в части их электрооборудования к пожароопасным.

Приложение 12. Взрывозащищенное электрооборудование

Классификация электрооборудования. Взрывозащищенное электрооборудование подразделяется по уровням и видам взрывозащиты, а также по группам и температурным классам.

По уровню взрывозащиты электрооборудование бывает повышенной надежности против взрыва, взрывобезопасное и особовзрывоопасное.

В электрооборудовании повышенной надежности против взрыва защита обеспечивается только при нормальном режиме работы (знак уровня ‑ 2 ). Во взрывобезопасном электрооборудовании - как при нормальном режиме работы, так и при повреждениях, определяемых условиями эксплуатации, кроме поврежденных средств взрывозащиты (знак уровня - 1 ). В особовзрывобезопасном электрооборудовании приняты дополнительные (по отношению к взрывоопасному электрооборудованию) средства взрывозащиты (знак уровня - 0 ).

Виды взрывозащиты электрооборудования следующие: взрывонепроницаемая оболочка - d ; заполнение или продувка оболочки при избыточном давлении защитным газом - p ; искробезопасная цепь - i ; кварцевое заполнение оболочки с токоведущими частями - q ; масляное заполнение оболочки с токоведущими частями - о ; специальная взрывозащита - s ; защита вида "е ".

Группа взрывозащищенного оборудования определяется областью его применения;

I - рудничное, предназначенное для шахт и рудников;

II - для внутренней и наружной установки (кроме рудничного). II - группа делится на подгруппы IIА, IIВ и IIС, которые соответствуют категории взрывоопасных смесей.

При создании взрывозащищенного электрооборудования большую роль играет безопасный экспериментальный максимальный зазор (БЭМЗ) между фланцами, через который взрыв не передается в окружающую среду при любой концентрации смеси в воздухе. Взрывоопасные смеси газов и паров с воздухом в зависимости от допустимого размера БЭМЗ подразделяются на пять категорий, соответствующих подгруппам II группы электрооборудования (табл. П 12.1).

Таблица П.12.1

Категории взрывоопасных смесей газов и паров с воздухом

Категория

Наименование смеси

БЭМЗ, мм

Категория

Наименование смеси

БЭМЗ,

мм

I

Рудничный

метан

более 1

II А

Промышленные газы

более 0,9

II

Промышленные газы

_

II В

- " -

0,5 - 0,9

II С

- " -

до 0,5

Температурные классы электрооборудования II группы зависят от предельной температуры поверхностей взрывозащищенного электрооборудования, безопасной в отношении воспламенения окружающей взрывоопасной среды.

Группы взрывоопасной смеси газов и паров с воздухом, соответствующие температурным классам электрооборудования II группы, зависят от температуры самовоспламенения этих смесей (табл. П 12.2).

Таблица П 12.2

Группы взрывоопасных смесей паров и газов с воздухом

Группа

Температура самовоспламенения, о С

Группа

Температура самовоспламенения, о С

Т 1

выше 450

Т 4

135 - 200

Т 2

300 - 450

Т 5

100 - 135

Т 3

200 - 300

Т 6

85 - 100

Распределение взрывоопасных смесей паров и газов с воздухом по категориям и группам приведено в табл. П 12.3.

Маркировка взрывозащитного электрооборудования. В маркировку электрооборудования по взрывозащите входят: уровень взрывозащиты (0, 1, 2 ); знак Ех, указывающий на соответствие электрооборудования стандартам; вид взрывозащиты (q, d, p, o, s, i, e ); группа и подгруппа оборудования (II, IIА, II В и IIC ), температурный класс (Т1 - Т6 ). Например, 2ЕхеIIТ6 (повышенная надежность против взрыва, с защитой вида "е", группа II, температурный класс Т6). В маркировке по взрывозащите могут применяться дополнительные знаки и надписи в соответствии со стандартом на электрооборудование.

Таблица П 12.3

Распределение взрывоопасных смесей по категориям и группам

Категория смеси

Группа смеси

Вещества, образующие с воздухом

взрывоопасную смесь

1

2

3

I

Т 1

Руд­нич­ный ме­тан

II А

Т 1

Ам­ми­ак, аце­тон, бен­зол, изо­бу­ти­лен, изо­бу­тан, изо­про­пил­бен­зол, ук­сус­ная ки­сло­та, кси­лол, про­мыш­лен­ный ме­тан, окись уг­ле­ро­да, про­пан, рас­тво­ри­те­ли Р - 4, Р - 5 и РС - 1, этан, хло­ри­стый этил

Т 2

Ал­кил­бен­зол, бен­зин Б-95/130, бу­тан, бу­тил­аце­тат, изо­ок­тан, рас­тво­ри­те­ли № 646, 647, 648, спир­ты: бу­ти­ло­вый нор­маль­ный, бу­ти­ло­вый тре­тич­ный, изо­ами­ло­вый, изо­бу­ти­ло­вый, изо­про­пи­ло­вый, ме­ти­ло­вый, эти­ло­вый, этил­бен­зол, цик­ло­гек­са­нол

Т 3

Бен­зи­ны: А-66, А-72, А-76, "Га­ло­ша", Б-70, гек­сан, геп­тан, ке­ро­син, нефть, пет­ро­лей­ный эфир, пен­тан, рас­тво­ри­тель № 651, ски­пи­дар, ами­ло­вый спирт, то­п­ли­во Т-1 и ТС-1, уайт-спи­рит

Т 4

Аль­де­ги­ды, де­кан, тет­ра­ме­тил­диа­ми­но­ме­тан

II В

Т 1

Кок­со­вый газ, си­ниль­ная ки­сло­та

Т 2

Ди­ви­нил, ди­ме­тил­ди­хлор­си­лан, ди­ок­сан, кам­фар­ное мас­ло, ак­ри­ло­вая ки­сло­та, нит­ро­цик­ло­гек­сан, окись про­пи­ле­на, окись эти­ле­на, рас­тво­ри­те­ли АМП-3 и АКР, фор­маль­де­гид, эти­лен

Т 3

Ак­ро­ле­ин, се­ро­во­до­род, тет­ра­эток­си­си­лан, три­эток­си­си­лан, ди­зель­ное то­п­ли­во, фор­мальг­ли­коль эток­си­си­лан, ди­зель­ное то­п­ли­во, фор­мальг­ли­коль

Т 4

Ди­бу­ти­ло­вый и ди­эти­ло­вый эфир, ди­эти­ло­вый эфир эти­ленг­ли­ко­ля

1

2

3

II С

Т 1

Во­до­род, во­дя­ной газ, све­тиль­ный газ, смесь во­до­ро­да с азо­том (3:1)

Т 2

Аце­ти­лен, ме­тил­ди­хлор­си­лан

Т 3

Три­хлор­си­лан

Т 5

Се­ро­уг­ле­род

До вве­де­ния в дей­ст­вие при­ве­ден­ных стан­дар­тов элек­тро­обо­ру­до­ва­ние мар­ки­ро­ва­ли по Пра­ви­лам из­го­тов­ле­ния взры­во­за­щи­щен­но­го и рудничного электрооборудования ПИВРЭ (1967 г.), а до него - по Правилам изготовления взрывозащищенного электрооборудования ПИВЭ (1963 г.). Маркировки по ПИВРЭ и ПИВЭ широко используются на производствах и приведены в табл. П 12.4.

Таблица П 12.4

Маркировка оборудования по ПИВРЭ и ПИВЭ

Категория

взрывоопасной

смеси

БЭМЗ, мм

Группа

взрывоопасной

смеси

Температура самовоспламенения

1

более 1,0

Т1 (А)

более 450

2

0.65 - 1

Т2 (Б)

300 - 450

3

0,35 - 0,65

Т3 (Г)

200 - 300

4

менее 0,35

Т4 (Д)

135 - 100

Т5

100 - 135

Уровень взрывозащиты: Н - повышенной надежности против взрыва; В - взрывобезопасное; О - особовзрывобезопасное.

Исполнение: В - взрывонепроницаемая оболочка; М - маслонаполненное; П - продуваемое под избыточным давлением; И - искробезопасное; К - кварцевое заполнение; С - специальное.

Порядок маркировки электрооборудования по ПУЭ приведен в табл. П 12.5.

Таблица П 12.5

Порядок маркировки электрооборудования

ЛИТЕРАТУРА

1.ГОСТ 12.1.005 - 88. Воздух рабочей зоны. Общие санитарно-гигиенические требования.

2.ГОСТ 12.1.008 - 86. Шум. Общие требования.

3.ГОСТ 12.1.012 - 90. Вибрация. Общие требования безопасности.

4.ПУЭ. Правила устройства электроустановок.

5.СНиП 2.09.87. Вспомогательные помещения

6.Вредные химические вещества. Справочник - СПб. Химия. 1994 г.

7.СНиП 23.05-95. Естественное и искусственное освещение. Нормы проектирования. Стройиздат 1996 г.

8.ОНД-86 Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятия. М 1987 г.

9.Сборник методик по расчету выбросов в атмосферу загрязняющих веществ различными производствами. Гидрометеоиздат. 1986 г.

10.Методические рекомендации по определению платы за выбросы (сбросы, размещения) загрязняющих веществ в природную среду. Госкомприрода. 1990 г.

11.Методика расчета ПДС в водных объектах со сточными водами. Харьков. 1990 г.

12.Канализация населенных пунктов и промышленных предприятий. Справочник проектировщика (Н.И.Лихачев и др.) Стройиздат. 1981 г.

13.НПБ 105-95. Нормы пожарной безопасности. М.: Главное управление противопожарной службы МВД России. 1995 г.

14.Методика прогнозирования масштабов заражения сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически опасных объектах и транспорте. Издательство ВЦК ГО, 1990 г.

15.Сборник методик по прогнозированию возможных аварий, катастроф, стихийных бедствий в РСЧС, издательство академии гражданской защиты, 1994 г.

Подписано к печати Объем

Формат Заказ

Тираж

Печать плоская

Ротапринт ТюмГНГУ, 625036, г. Тюмень, ул.Володарского, 38

Министерство общего и профессионального образования

Российской Федерации

Тюменский Государственный Нефтегазовый Университет

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya16:59:05 01 сентября 2019
.
.16:59:04 01 сентября 2019
.
.16:59:04 01 сентября 2019
.
.16:59:03 01 сентября 2019
.
.16:59:02 01 сентября 2019

Смотреть все комментарии (11)
Работы, похожие на Учебное пособие: Методические указания

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258728)
Комментарии (3484)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
