МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Томский политехнический университет

²УТВЕРЖДАЮ²

Декан ЭФФ

____________ Евтушенко Г.С.

«_____» ____________ 2010 г.

СПЕКТРАЛЬНЫЙ АНАЛИЗ В ПАКЕТЕ ПРОГРАММ MATLAB

Методические указания

по выполнению лабораторной работы №4

по курсу “Цифровая обработка сигналов”

ТОМСК 2010

Лабораторная работа №4

Спектральный анализ в пакете программ MATLAB

1. ЦЕЛЬ РАБОТЫ.

1.1. изучение функций MATLAB Simulink для анализа спектра сигналов;

1.2. исследование преобразования спектра сигналов при прохождении через аналоговые фильтры.

2. КРАТКИЕ ПОЯСНЕНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ

2.1. Анализ спектра сигналов методом ДПФ (БПФ)

2.1.1. Дискретное преобразование Фурье

Дискретное преобразование Фурье (ДПФ), иллюстрируемое рис. 1, соответствует выборкам непрерывного преобразования Фурье (или спектра) дискретной последовательности x(n) конечной длины N1 , вычисленным на дискретных равностоящих частотах ωk = k×∆ω:

(1)

где ∆ω=ωд /N – шаг дискретизации по частоте; N – число вычисляемых частотных выборок ДПФ в полосе частот {0 − ωд }, в общем случае не равное N1 ; k = 0, 1... N–1 – номер частотной выборки.

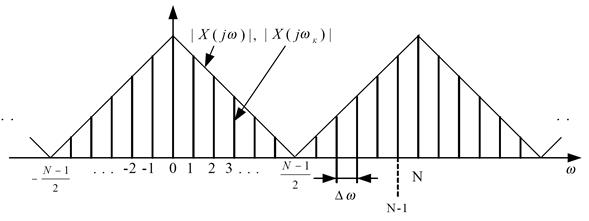

Рис. 1. Дискретизация сигнала в частотной области

Выбор шага дискретизации по частоте определяется возможностью восстановления сигнала x(n) и его непрерывного спектра по ДПФ.

Восстановление сигнала по дискретизированному по частоте спектру осуществляется с помощью обратного ДПФ (ОДПФ):

(2)

Сигнал xp (n) периодичен с периодом N: , i = 0, ±1, .. и связан с сигналом x(n) соотношением .

Преобразования ДПФ − ОДПФ (1), (2) представляют как в виде функции дискретной частоты ωk , так и номера частотной выборки k:

, k = 0, 1... N – 1.

(3)

, n = 0, 1... N – 1.

(4)

Вычисление ОДПФ и ДПФ требует N2 операций умножения и N×(N−1) операций сложения комплексных чисел.

Оба преобразования используют единый вычислительный алгоритм, основанный на их достаточно простой взаимосвязи:

,

(5)

где * − операция комплексного сопряжения.

При N ≥ N1 xp (n) = x(n), n = 0, 1.. N – 1, т.е. сигнал xp (n) на интервале 0…N–1 точно совпадает с исходным сигналом x(n), дополненным (N – N1 ) нулевыми отсчетами и является периодическим его продолжением за пределами этого интервала (рис. 2). ОДПФ, вычисляемое на интервале 0…N–1, обеспечивает в данном случае точное восстановление сигнала x(n) по его ДПФ.

При N < N1 ( ∆ω = ωд /N > ωд /N1 ) имеет место перекрытие периодизированных с периодом N последовательностей x(n) (явление наложения во временной области), так что xp (n) ≠ x(n) при n = 0.. N1 −1 (рис. 3). Это исключает возможность точного восстановления сигнала по его дискретизированному спектру.

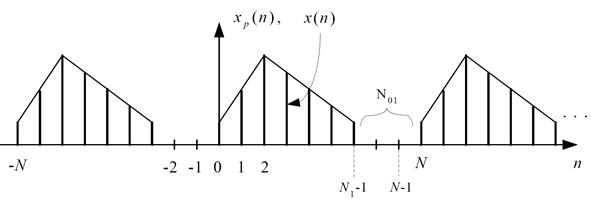

Рис. 2. Сигнал, соответствующий ОДПФ при N ≥ N1

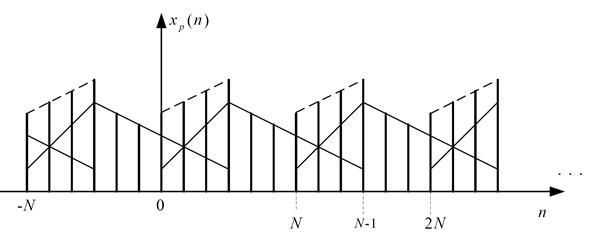

Рис. 3. Сигнал, соответствующий ОДПФ при N<N1

2.1.2. Анализатор спектра на основе ДПФ

В основе анализаторов спектра, использующих ДПФ, лежит базовая структура, приведенная на рис. 4. Она реализует базовые операции анализатора спектра – взвешивание и вычисление ДПФ. Ее выходом является вектор ДПФ входной в общем случае не ограниченной по длине последовательности x(n), усеченной весовой функцией w(n) конечной длины N:

,

(6)

k=0,1, …N–1.

Здесь – преобразуемая входная последовательность ДПФ; ωk =k×ωд /N или fk =k×fд /N – частоты анализа, называемые также бинами ДПФ : 1 бин равен шагу дискретизации сигнала в частотной области fд /N. Анализатор имеет N разнесенных по частоте на 1 бин (fд /N) каналов анализа с центральными частотами ωk (fk ), при этом значения k=0,1,…N–1 соответствуют номеру канала, номеру бина или номеру частотной выборки ДПФ . Весовая функция представляет окно , через которое наблюдается входной сигнал, длиной ее определяется время анализа Tа =N×Tд или время наблюдения сигнала.

Рис. 4. Структурная схема анализатора спектра на основе ДПФ

Умножению или взвешиванию во временной области соответствует свертка в частотной, поэтому вычисляемое ДПФ фактически является дискретизированной сверткой истинного спектра анализируемого сигнала X(j×ω) с частотной характеристикой (спектром) весовой функции W(j×ω):

, где * – символ свертки, т.е. содержит систематическую (методическую) погрешность анализа . Она является следствием ограничения сигнала по длительности, искажающего результаты спектрального анализа.

Назначение специальных весовых функций или окон – сглаживание или ослабление вызываемого временным усечением влияния или эффекта разрывов сигнала на краях.

2.1.3. Масштабирование результатов анализа спектра по ДПФ

Дальнейшая обработка выходных данных ДПФ осуществляется с учетом измеряемых или оцениваемых с помощью ДПФ спектральных характеристик, зависящих от вида анализируемых сигналов.

Для периодических сигналов xp (n) с периодом N×Tд оценивают амплитуды и фазы гармоник с частотой k×fд /N или их средние за период мощности .

Для детерминированных сигналов конечной длительности x(n) (непериодических) оценивают:

· спектральную плотность размерностью [В/Гц], определяемую ее модулем || и аргументом , т.е. амплитудным и фазовым спектрами и вычисляемую на частотах анализа ω=ωk или бинах ДПФ;

· энергетический спектр или спектральную плотность энергии Sx (ω) () размерностью [В2 ×с/Гц], показывающую распределение энергии сигнала по частоте и также вычисляемую на дискретных частотах ωk .

При реализации конкретных алгоритмов спектрального анализа различных сигналов важное значение имеет правильное масштабирование результатов анализа и учета их размерности [5].

Если ДПФ определяется выражением , то масштабирование выполняется следующими ниже указанными способами.

Для вещественного периодического сигнала xp (n) с периодом N×Tд и частотами гармоник k×fд /N, совпадающими с бинами ДПФ,

· амплитуды гармоник определяются как ,

· фазы – ,

· средние мощности как .

Для детерминированного сигнала конечной длительности N×Tд аналогичным образом находятся амплитуды, фазы и мощности k-й частотной выборки спектра сигнала, а спектральная плотность сигнала на частотах ωk определяется как Tд ×X(j×ωk ). Другие спектральные характеристики такого сигнала связаны с его ДПФ соотношениями:

· Sx (k)=|Tд ×X(j×ωk )|2 − спектральная плотность энергии на частоте ωk ;

· Px (k) =(Tд /N)×|X(j ωk )|2 − спектральная плотность мощности на частоте ωk ;

· , – полная энергия и средняя мощность сигнала.

2.2. Функции Simulink для выполнения анализа спектра сигналов

В программе Simulink можно производить анализ спектра методом ДПФ (дискретного преобразования Фурье). При этом возможно анализировать спектры только непериодических сигналов по конечным наборам отсчетов.

Для анализа спектра периодических сигналов более целесообразно использовать функции классического языка MATLAB . Однако в этом случае моделирование спектра напоминает работу в программе Mathcad . В данной лабораторной работе анализ спектра периодических сигналов не рассматривается, поскольку был подробно рассмотрен в лабораторной работе №2 «Спектральный анализ в пакете программ Mathcad».

Работа в программе MATLAB осуществляется с помощью симулятора работы виртуального прибора Simulink . Запуск пакета Simulink можно произвести из командного окна MATLAB , нажав пиктограмму в панели инструментов и открыв новую модель (пиктограмма ).

При запуске Simulink открываются два окна: пустое окно untitled (окно для создания блок–диаграммы модели) и окно Library Simulink (библиотека) с перечнем основных разделов библиотеки.

В открывшееся окно untitled необходимо добавить блоки, моделирующие работу источников сигналов, измерительных приборов и аналоговых систем.

Для изменения параметров блоков необходимо выполнить двойной щелчок на пиктограмму блока. При этом должно открыться окно настройки параметров Block Parameters .

2.2.1 Создание модели фильтра

Для проведения спектрального анализа аналогового фильтра требуется составить следующую структурную схему (модель), рис. 5.

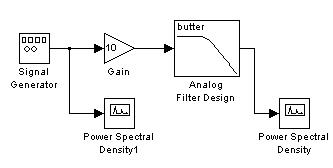

Рис. 5. Структурная схема для проведения спектрального анализа фильтра

Модель аналогового фильтра (в данной работе исследуется фильтр Баттерворта) выглядит так, как показано на рис. 6, и создается с помощью следующих блоков:

· аналоговый фильтр с единичным усилением Analog Filter Design

( DSP blockset/Filtering/Filter Design/Analog Filter Design ), рис. 7;

· усилитель Gain ( Simulink/Math/Gain ), рис. 8.

Рис. 6. Модель фильтра Баттерворта в программе MATLAB

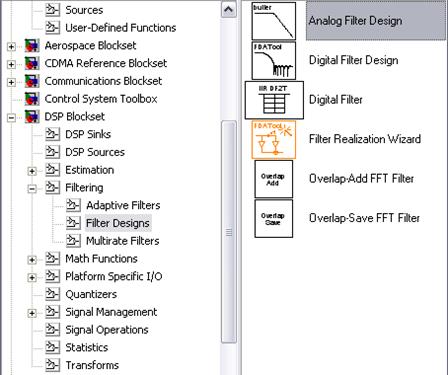

Рис. 7. Расположение блока Analog Filter Design

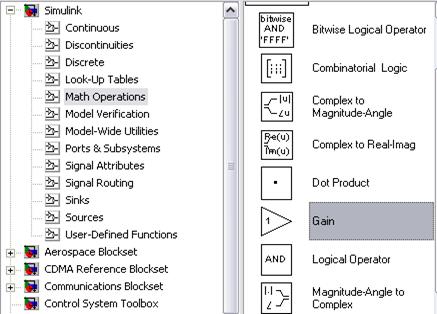

Рис. 8. Расположение блока усилителя Gain

Исходные данные необходимые для синтеза аналогового фильтра:

· вид аппроксимации;

· порядок фильтра N;

· пульсации в полосе пропускания / заграждения (не требуется для фильтров Баттерворта);

· коэффициент усиления K.

Исходные данные задаются в блоке параметров фильтра Block Parameters: Analog Filter Design ( рис. 9), где:

· Design method – вид аппроксимации;

· Filter order – порядок фильтра.

Коэффициент усиления задается отдельно в блоке параметров усилителя Block Parameters: Gain (рис. 10).

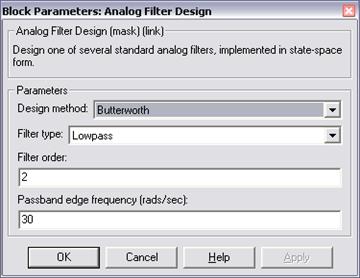

Рис. 9. Блок параметров Analog Filter Design

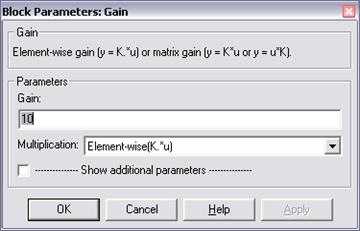

Рис. 10. Окно настройки параметров блока Gain

2.2.2. Блок Power Spectral Density (анализатор спектра)

Для просмотра спектральной плотности сигнала используют анализаторы спектра Power Spectral Density (Simulink Extras/ Additional Sinks/ Power Spectral Density ), рис.11.

а) б)

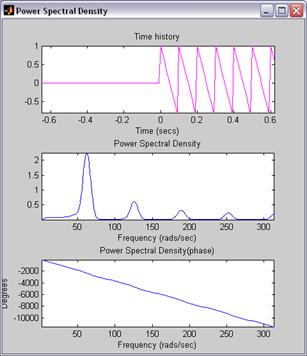

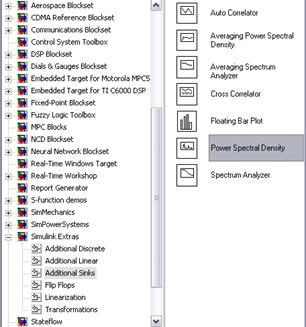

Рис. 11. Расположение блока Power Spectral Density (а) и результаты анализа спектра (б)

В окне настройки Block Parameters: Power Spectral Density , рис. 12, задаются следующие параметры анализатора спектра:

· Length of buffer – длина буфера (по умолчанию 128);

· Number of points for fft – число анализируемых точек (по умолчанию 512);

· Plot after how many points– количество точек, после которого производится построение графика (по умолчанию 64);

· Sample time – период дискретизации.

Все параметры, кроме периода дискретизации, должны быть кратны 2N , где N – целое число.

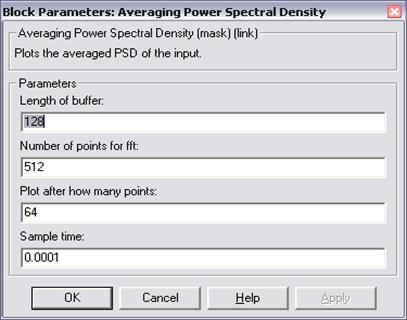

Рис. 12. Окно настройки параметров блока Power Spectral Density

Результаты анализа спектра, выполняемого блоком Power Spectral Density , представляются в трех окнах (рис. 11.б):

· исследуемый сигнал (Time history );

· амплитудный спектр (Power Spectral Density );

· фазовый спектр (Power Spectral Density (phase) ).

Чтобы просмотреть спектр сигнала нужно запустить работу модели. Это можно сделать, вызвав меню Simulation и нажав команду Start, либо нажав сочетание клавиш Ctrl + T или же щелкнув пиктограмму Start simulation.

2.2.3 Блок Signal Generator (генератор сигналов)

Для задания гармонического сигнала, используется блок Signal Generator

(Simulink/ Sources/Signal Generator), рис. 13.

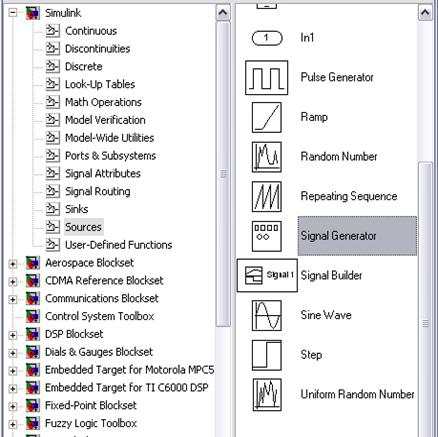

Рис. 13. Расположение блока Signal Generator

В окне настройки блока Signal Generator задаются следующие параметры:

· Wave form – форма сигнала:

· sine – синусоидальный сигнал;

· square – прямоугольный сигнал;

· saw tooth – пилообразный сигнал;

· random – случайный сигнал (шум);

· Amplitude и Frequency – амплитуда и частота сигнала;

· Units – единица измерения частоты (Hertz – Герцы или rad / sec – рад/сек).

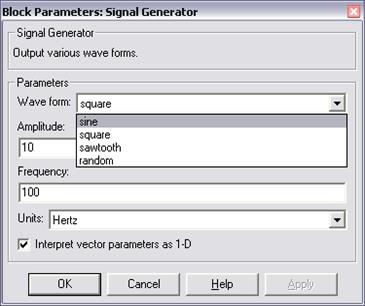

Рис. 14. Окно настройки параметров блока Signal Generator

2.2.4 Блок Sum (сумматор)

Для создания более сложных сигналов используется сумматор (Simulink/ Math Operations/ Sum ), рис. 15. Блок Sum выполняет суммирование входных сигналов. Пример использования сумматора для сложения двух входных сигналов показан на рис. 16.

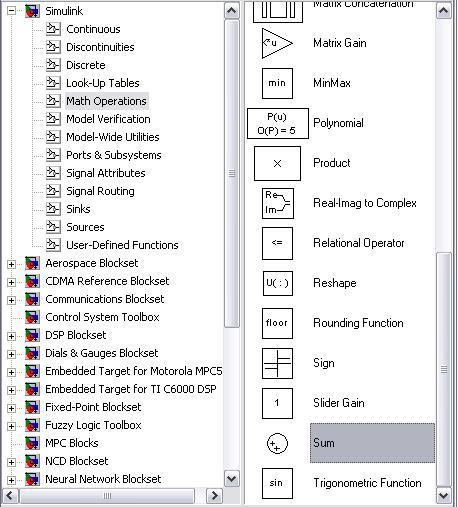

Рис. 15. Расположение блока Sum

Рис. 16. Пример использования сумматора для сложения двух сигналов

Сумматор может использоваться в двух режимах:

· Сложение входных сигналов (в том числе с разными знаками);

· Суммирование элементов вектора, поступающих на вход блока.

Окно настройки параметров блока Sum изображено на рис. 18. Вводя значения в поле List of sings (список знаков), можно управлять режимами работы блока Sum .

Значения могут задаваться одним из трех способов:

· в виде последовательности знаков «+» и «–», причем число знаков определяет число входов блока, а сами знаки – полярности соответствующих входных сигналов. При большом количестве слагаемых их целесообразно разбить на несколько групп, отделяя одну группу от другой символом (например: + +│– +);

· в виде целой положительной константы (больше 1), значение которой равно числу входов блока, а все входы считаются положительными (например, ввод константы 4 аналогичен вводу «списка знаков» в форме + + + +).

· ввод значении 1 означает вычисление суммы элементов входного вектора (в этом случае внутри блока выводится символ ? ).

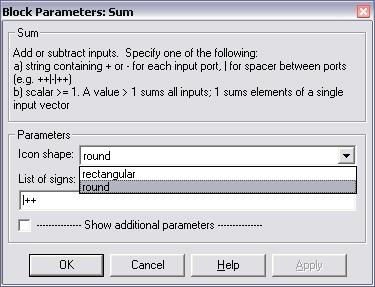

Рис. 17. Окно настройки параметров блока Sum

Два других параметра настройки блока имеют следующий смысл:

· раскрывающийся список Icon shape (форма значка) позволяет выбрать форму блока: round (окружность) или rectangular (прямоугольник);

· флажок Show additional parameters (показать дополнительные параметры) дает возможность задать необходимость «усечения» результата сложения, если он превышает диапазон, установленный для целочисленных значений.

2.3. Режимы моделирования систем в программе Simulink (меню Simulation)

Посредством этих команд входящих в меню Simulation ( моделирование), рис. 18, разработчик получает возможность не только динамически управлять сеансом моделирования, но и изменять многие важнейшие параметры модели, такие, например, как способ изменения модельного времени, алгоритм расчета и формат представления результатов моделирования.

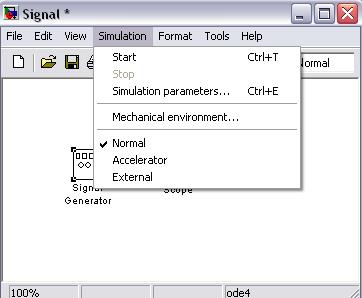

Рис. 18. Меню Simulation

Элементы управления на вкладке Solver окна Simulation Parameters (параметры моделирования), рис. 19, собраны в три группы.

Simulation time (интервал моделирования) – выбор интервала моделирования посредством указания начального (Start time ) и конечного (Stop time ) значений модельного времени.

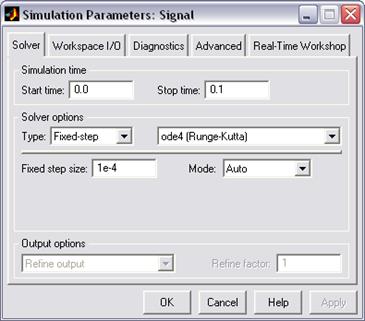

Рис. 19. Окно установки параметров моделирования

Solver options (параметры расчета) – выбор метода реализации (расчета) модели.

Output options (параметры вывода) – параметры вывода выходных параметров моделируемой системы (при моделировании с переменным шагом).

Под выбором метода реализации модели имеется в виду следующее. Имея структуру исследуемой системы в виде блок–диаграммы, разработчик может выбрать метод отображения хода моделирования. С помощью двух раскладывающихся списков Type (тип) система может быть реализована в следующих формах:

· с дискретными состояниями и дискретным временем перехода из одного состояния в другое;

· с дискретными состояниями и непрерывным временем перехода;

· с непрерывными состояниями и дискретным временем переходов;

· с непрерывными состояниями и непрерывным временем переходов.

Первый список (слева) позволяет выбрать способ изменения модельного времени:

· Variable – step (переменный шаг) – моделирование с переменным шагом;

· Fixed – step (фиксированный шаг) – моделирование с фиксированным шагом.

Второй список (справа) позволяет выбрать метод расчета нового состояния системы. Первый вариант (discrete ) обеспечивает расчет дискретных состояний системы. Остальные пункты списка обеспечивают выбор метода расчета нового состояния для непрерывных систем. Эти методы различаются для переменного (Variable – step ) и для фиксированного (Fixed – step ) шага времени, но основаны на единой методике – решение обыкновенных дифференциальных уравнений(ode ).

Ниже двух раскрывающихся списков Type находится поле, название которого изменяется в зависимости от выбранного способа изменения модельного времени.

Параметры других вкладок используется по умолчанию.

3. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

При выполнении лабораторной работы используется программа MATLAB версии 6.0 и выше.

4. ПРОГРАММА ЛАБОРАТОРНОЙ РАБОТЫ

4.1 Изучить методы моделирования оптимальных аналоговых фильтров в пакете программ MATLAB.

4.2 Изучить функций MATLAB Simulink для анализа спектра сигналов.

4.3 Исследовать изменение спектра сигналов при их прохождении через аналоговые фильтры.

5. КОНТРОЛЬНЫЕ ВОПРОСЫ

5.1. Выражение для вычисления ДПФ. Условие неискаженного восстановления сигнала по его ДПФ.

5.2. Вычисление обратного ДПФ (ОДПФ). Вычисление ОДПФ с использованием ДПФ.

5.3. Анализатор спектра по методу ДПФ. Использование весовых функций.

5.4. Каким образом производится масштабирование амплитудного спектра при анализе методом ДПФ.

5.5. Каким образом задается период дискретизации блока анализатора спектра Power Spectral Density .

5.6. Какие результаты отображаются в окне анализатора спектра Power Spectral Density .

5.7. Каким образом задается фильтр Баттерворта в блоке Analog Filter Design .

5.8. Как задать интервал времени моделирования в программе Simulink.

5.9. Какие блоки программы Simulink используются для создания гармонических сигналов, ступенчатых воздействий, прямоугольных и треугольных импульсов.

6. ПОРЯДОК ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

6.1 Создать модель фильтра в программе Simulink .

Подготовить и ввести в программу исходные данные фильтра (п. 2.2.1 ) в соответствии с заданным вариантом (по номеру компьютера): аппроксимация – по Баттерворту; частота среза Fс ; коэффициент усиления K0 ;

Вариант

1

2

3

4

5

6

Fс

100 Гц

200 Гц

300 Гц

400 Гц

500 Гц

600 Гц

K0

10

20

30

40

50

60

6.2 Подать на вход фильтра сигнал с универсального генератора (п. 2.2.3 ).

6.3 К выходам генератора и фильтра подключить анализаторы спектра Power Spectral Density (п. 2.2.2 ).

6.4 Выполнить анализ изменения спектра сигналов фильтром для 4 форм сигналов:

· синусоидальный сигнал (SIN) с частотой Fx=2×Fc (п. 2.2.3 );

· прямоугольный сигнал (SQUARE)с частотой Fx=2×Fc (п. 2.2.3 );

· треугольный сигнал (SAWTOOTH) с Fx=2×Fc (п. 2.2.3 );

· синусоидальный сигнал (SIN) с частотой Fx=2×Fc и шум (RANDOM) в полосе частот до Fш=2×Fc . Сигнал с шумом подается на вход через сумматор Sum (п. 2.2.4) .

6.5 При моделировании следует выбрать следующие параметры в разделе Simulation parameters (п. 2.3 ): переменный шаг по времени (Variable step ); алгоритм моделирования – Domain Prince 45; время моделирования – Stop time =10 / Fx (10 периодов входного сигнала).

Для анализаторов спектра (Power Spectral Density ) дополнительно указать параметр периода дискретизации Sample time =1 / (10×Fx) периода входного сигнала (п. 2.2.2 ).

  1. СПИСОК ЛИТЕРАТУРЫ

1. Орнатский П.П. Теоретические основы информационно-измерительной техники. – Киев: Вища школа, 1983. – 455 с.

2. Гультяев А. К. MATLAB. Имитационное моделирование в среде Windows: учебное пособие. – СПб.: КОРОНА Принт, 1999. – 288 с.

3. Гультяев А. К. Визуальное моделирование в среде MATLAB. Учеб. курс. – СПб.: Питер, 2000. – 480 с.

4. Иванов В.А. и др. Математические основы теории автоматического регулирования. Учеб. пособие для вузов. / Под ред. Чемоданова Б.К. – М.: Высшая школа, 1971. – 808 с.

5. Марпл С.Л. Цифровой спектральный анализ и его приложения. – М.: Мир, 1990.


СПЕКТРАЛЬНЫЙ АНАЛИЗ В ПАКЕТЕ ПРОГРАММ MATLAB

Методические указания к лабораторной работе №4

по курсу “Цифровая обработка сигналов”

Составители: Якимов Евгений Валерьевич

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya16:58:51 01 сентября 2019
.
.16:58:50 01 сентября 2019
.
.16:58:49 01 сентября 2019
.
.16:58:48 01 сентября 2019
.
.16:58:48 01 сентября 2019

Смотреть все комментарии (11)
Работы, похожие на Учебное пособие: Методические указания по выполнению лабораторной работы №4 по курсу “Цифровая обработка сигналов” томск 2010

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258728)
Комментарии (3484)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
