МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ПРИАЗОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

СОЛОВЬЕВ А.А.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ТЕПЛОВОЙ РАСЧЕТ И ВЫБОР ВСПОМОГАТЕЛЬНОГО

ОБОРУДОВАНИЯ КОМПРЕССИОННОЙ

ХОЛОДИЛЬНОЙ УСТАНОВКИ

к выполнению курсового проекта

«РАСЧЕТ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ

КОМПРЕССИОННОЙ ХОЛОДИЛЬНОЙ СТАНЦИИ»

(для студентов специальности 7.090510 – Теплоэнергетика

дневной и заочной формы обучения)

МАРИУПОЛЬ 2004

УДК 621. 51 (077)

Методические указания «Тепловой расчет и выбор вспомогательного оборудования компрессионной холодильной установки» к выполнению курсового проекта «Расчет технологической схемы компрессионной холодильной станции» (для студентов специальности 7.090510 – Теплоэнергетика дневной и заочной формы обучения) /Сост.: Соловьев А.А. – Мариуполь: ПГТУ, 2004. –26 c.

Изложены краткие сведения по выбору вспомогательного оборудования компрессионной холодильной станции. Дана методика и рекомендации по расчету и выбору теплообменных аппаратов схемы холодильной установки и системы оборотного водоснабжения. Приведены необходимые материалы и справочные таблицы для выбора стандартного вспомогательного оборудования. Имеется список необходимой литературы.

Составитель: А.А. Соловьев, доц.

Рецензент В.М. Житаренко, ст. преп.

Отв. за выпуск: В.Н.Евченко, доц.

1 РАСЧЕТ И ВЫБОР ТЕПЛООБМЕННЫХ АППАРАТОВ

КОМРЕССИОННОЙ УСТАНОВКИ

1.1 Испарители

Выбор испарителей определяется принятой системой охлаждения. В промышленных компрессионных холодильных установках наиболее широко используются испарители с промежуточным холодоносителем (рассол, вода), которые бывают закрытого (кожухотрубные) и открытого (панельные) типов. Для рассматриваемой в курсовой работе схемы холодильной станции обычно рекомендуются кожухотрубные рассольные испарители типов ИТГ и ИКТ.

Площадь теплопередающие и поверхности испарителя определяют из уравнения теплопередачи

(1.1)

где - тепловой поток в испарителе, определенный тепловым расчетом, (), Вт;

- коэффициент теплопередачи испарителя, ;

- средняя разность температур между холодоносителем и кипящим хладагентом.

Средняя разность температур для машин, работающих на амми­аке, обычно составляет 5-6 0 С, на хладонах в аппаратах с кипени­ем хладагента внутри труб 8-10 0 С. Для ориентировочных расчетов можно принимать следующие значения удельного теплового пото­ка, Вт/м2 , :

Испарители для аммиака:

- кожухотрубные = 3500 Вт/м2

- панельные = 2300-3500 Вт/м2

Испарители для хладона –22:

- кожухотрубный с трубами

- накатанными медными = 4700-6400 Вт/м2

- гладкими стальными = 2300-4700 Вт/м2

По рассчитанной величине площади теплообмена подбирают один

или несколько испарителей (Приложения 1, 2).

В качестве холодоносителя наиболее широко применяется вод­ный раствор хлористого кальция, основные физические свойства ко­торого приведены в Приложении 3.

Расход холодоносителя определяют по формуле

, (1.2)

где - расход холодоносителя, м3 /с;

- удельная теплоемкость холодоносителя при средней рабо­чей температуре, кДж/(кг×К);

- плотность рассола, кг/м3 ;

- разность температур рассола на входе и выходе из испа­рителя, К.

Величина принимается в зависимости от вида охлаждае­мых аппаратов (в °С):

батареи и воздухоохладители 2-3

технологические аппараты 4-6

По расходу холодоносителя подбирают насосы с учетом резер­ва и необходимого напора (Приложения 4, 5). Целесообразно выби­рать два рабочих насоса половинной производительности каждый и один резервный.

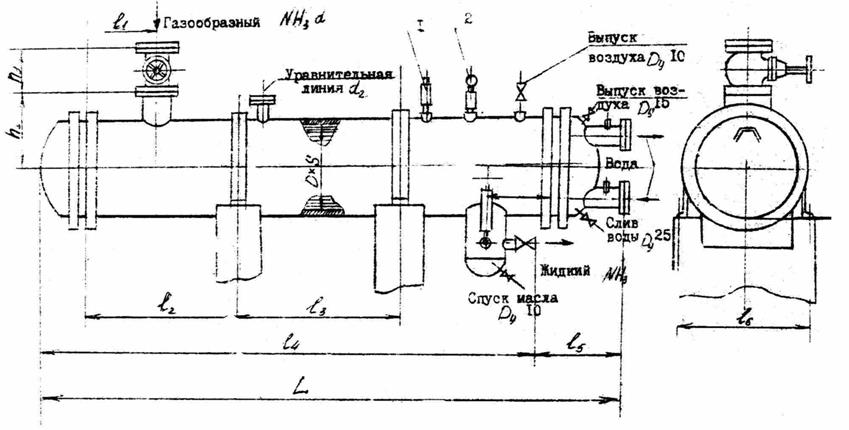

1.2 Конденсаторы

Конденсаторы подбирают по действительному тепловому потоку, определенному при тепловом расчете компрессора. Тип конденсато­ра выбирают в зависимости от назначения установки, условий водоснабжения и качества воды с учетом климатологических данных. В большинстве случаев для крупных и средних установок, работа­ющих на аммиаке и хладонах, применяют конденсаторы с водяным ох­лаждением - горизонтальные кожухотрубные. Такие конденсаторы целесообразно использовать при наличии оборотного водоснабжения. В случае прямоточной системы водоснабжения из естественных водо­емов на крупных холодильных установках, работающих на аммиаке, обычно используют вертикальные кожухотрубные конденсаторы.

Расчет конденсатора сводится к определению площади теплопередающей поверхности, по которой подбирают один или несколько конденсаторов с суммарной площадью поверхности, равной расчетной. Затем рассчитывают расход воды и производят подбор насосов.

Площадь теплообмена конденсатора

, (2.3)

где - суммарный тепловой поток в конденсаторе от всех компрес­соров, определенный при тепловом расчете компрессора, Вт;

- коэффициент теплопередачи в конденсаторе, Вт/(м2 К);

- средний температурный напор между конденсирующимися

хладагентом и охлаждающей водой, К.

Коэффициенты теплопередачи в конденсаторах (в Вт/м2 К) можно принять по рекомендациям:

Конденсаторы кожухотрубные:

горизонтальные для аммиака 700-1000

вертикальные для аммиака 800

горизонтальные для хладонов 700

По рассчитанной площади поверхности подбирают конденсатор со­ответствующего типа (Приложения 6, 7).

Расход охлаждающей воды, поступающей в конденсатор, находят по формуле

, (1.4)

где - удельная теплоемкость воды, кДж/(кг×К);

- плотность воды, кг/м3 ;

- подогрев воды в конденсаторе, К.

По расходу воды с учетом необходимого напора подбирают на­сос или несколько насосов необходимой производительности (Приложения 4, 5). Обязательно предусматривается резервный насос.

1.3 Приборы охлаждения

Приборы охлаждения (камерное оборудование) подбирают в со­ответствии с принятым способом охлаждения. В камерах холодильной обработки и хранения продуктов используются батареи и воздухоохладители. Охлаждающие приборы бывают непосредственного охлаждения и рассольного. При рассольном охлаждении широко используются батареи из оребренных или гладких труб. На крупных холодильниках применяют потолочные, пристенные, а также панельные ба­тареи.

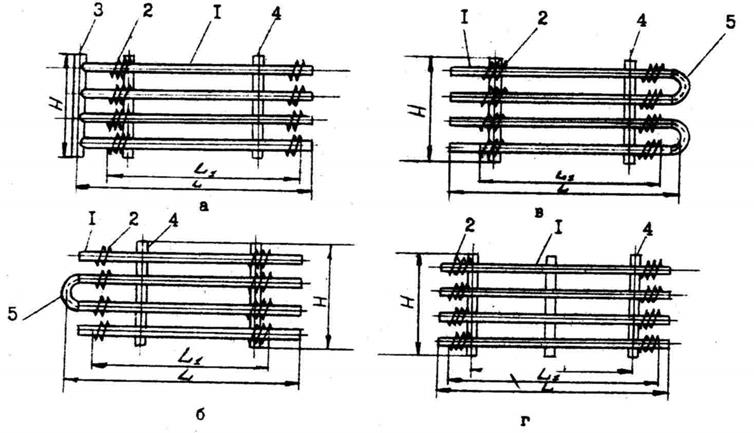

Гладкотрубные батареи изготавливают из труб диаметром 57х3,5 мм, шагом от 180 до 300 мм. Батареи из оребренных труб из­готавливают из труб диаметром 36x2,5 мм со спиральной навивкой из стальной ленты толщиной 0,8-1,0 мм в шириной 45 мм. Секции охлаждающих батарей изготавливаются шести типов:

СК - стальные оребренные одноколлекторные;

СЗГ - змеевиковые головные;

СЗХ - змеевиковые хвостовые;

СС - средние;

СЗ - змеевиковые;

С2К - двухколлекторные.

Из секций можно собирать батареи практически любой длины и поверхности. Площадь теплообменной поверхности батарей определя­ют по формуле

, (1.5)

где - суммарная нагрузка на камерное оборудование, определя­емая тепловым расчетом (в курсовом задании эта вели­чина может быть задана (), Вт;

k - коэффициент теплопередачи прибора охлаждения, Вт/(м2 ×К);

D t - разность температур между воздухом в камере и средней

температурой холодоносителя при рассольном охлаждении, К.

Коэффициенты теплопередачи для батарей можно принять по ре­комендациям (Вт/м2 ×К):

Гладкотрубные батареи Температура воздуха в камере, 0 С

0 -20

- потолочные 9 ,8 7

- пристенные 9 ,8-14 7-9 ,9

Оребренные батареи Температура воздуха в камере, 0 С

0 -20

-потолочные

- однорядные 5,9-5,1 4,7-4,2

- двухрядные 5,6-4,8 4,4-4,0

- пристенные

4 трубы по высоте 4,7-4,1 3,6-3,3

8 труб по высоте 4,3-3,7 3,4-3,0

Большие значения коэффициентов относятся к батареям с ша­гом ребер 30 мм, меньшие - с шагом ребер 20 мм. По рассчитанной площади теплообмена подбирают секции и составляют из них батареи (Приложения 8, 9). Минимальное количество секции - две; го­ловная и хвостовая, если батарея змеевиковая, или обе коллектор­ные. Между этими секциями могут быть вварены средние, ко­личество которых зависит от длины камеры.

1.4 Переохладители

Для уменьшения потерь при дросселировании жидкого хладаген­та необходимо понизить его температуру перед регулирующим венти­лем. Для этого обычно используют водяные противоточные пароохла­дители, включаемые в схему после линейного ресивера. Переохлади­тели следует включать в схему, когда температура воды, поступа­ющей на восполнение потерь в оборотной системе водоснабжения, ниже температуры воды, поступающей в конденсатор. В схемах с ис­парительным и воздушным конденсатором переохладитель не предусматривается. Расчет переохладителя сводится к определению пот­ребной площади теплообмена по формуле

, (1.6)

где Qпо - тепловой поток в переохладителя , Вт;

k - коэффициент теплопередачи переохладителя, Вт/(м2 ×К). По рекомендациям = 465- 700 Вт/(м2 ×К);

D t - средний температурный напор между хладагентом и водой,°С.

Тепловой поток в переохладителе для одноступенчатой машины рассчитывается по формуле

, (1.7)

Переохладитель подбирают по суммарному тепловому потоку для всех машин холодильной станции. Расход воды на переохладитель определяется по формуле

, (1.8)

где D tпо - нагрев воды в переохладителе.

Свежая вода подается на переохладитель, а затем обычно до­бавляется к оборотной или используется для охлаждении других объектов (конденсатор, компрессор). Технические характеристики противоточных переохладителей приведены в Приложение 10.

2 ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ.

2.1 Ресиверы

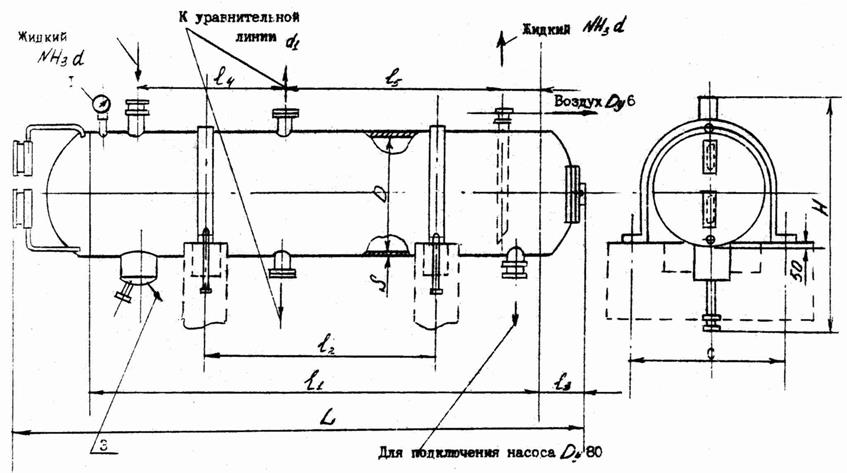

В схему холодильной установки в зависимости от системы охлаждения могут быть включены циркуляционные, линей­ные, дренажные и защитные ресиверы. Правильный выбор вместимос­ти ресиверов обеспечивает безопасность работы системы. Так линей­ные ресиверы типа РВ применятся для разгрузки теплообменной по­верхности конденсаторов от жидкого аммиака и обеспечения его рав­номерного поступления к регулирующему вентилю. Технические харак­теристики линейных ресиверов типа РВ и их габаритные размеры приведены в Приложениях 11, 12.

Расчет и подбор всех типов ресиверов заключается в опреде­лении необходимой вместимости сосуда для данной холодильной ус­тановки. Подбор линейных ресиверов зависит от способа подачи жидкого хладагента в систему охлаждения. Для насосно-циркуляционной системы с верхней подачей жидкого аммиака вместимость ли­нейного ресивера должна составлять не менее 30% вместимости сис­темы охлаждения. Для насосно-циркуляционной системы с нижней подачей жидкого аммиака и безнасосной системы вместимость линейно­го ресивера должна составлять не менее 60% вместимости системы охлаждения. Для всех систем сверх указанных объемов расчетная вместимость ресивера должна быть увеличена на 20%.

Вместимость линейных ресиверов для систем с нижней подачей аммиака и для безнасосных систем можно определить по формуле

, (2.1)

где V с - вместимость системы охлаждения;

0,5 - коэффициент, учитывающий норму заполнения ресивера при

эксплуатации, (50% от объема).

Вместимость системы охлаждения складывается из вместимости батарей, воздухоохладителей и сливных трубопроводов. Все ресиве­ры снабжаются предохранительными клапанами, манометрами или мановакуумметрами, запорными вентилями и указателями уровня.

2.2 Маслоотделители

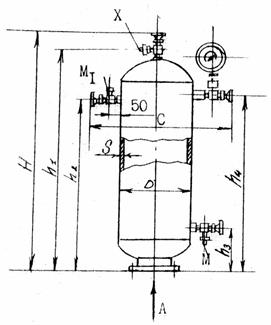

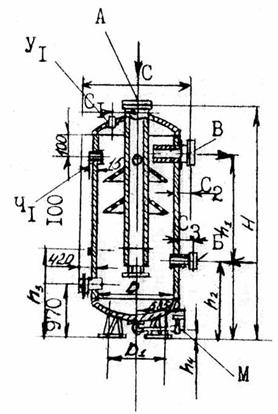

Маслоотделители предназначены для улавливания масла, уноси­мого хладагентом из компрессора. Наиболее эффективно масло отделяется в аппаратах с охлаждением. Охлаждение может осуществляться водой (аппараты типа МСВ) или жидким аммиаком (барботажные аппараты типа 0ММ). Наиболее современными являются маслоотделители циклонного типа. Подбор маслоотделителей производится по диаметру нагнетательного патрубка компрессора. Цифра в обозначении маслоотделителя (например, 125 ОММ) соответствует диаметру нагнетательного патрубка. Маслоотделители типа ОММ представ­лены в Приложении 13, технические характеристики и габаритные раз­меры в Приложении 14.

2 .3 Маслосборники

Маслосборники предназначены для перепуска в них масла из ап­паратов и последующего удаления его из системы при низком давле­нии. Они позволяют уменьшить потери хладагента и обеспечить бе­зопасность обслуживания. Перед выпуском масла аппарат отключают от линии высокого давления и подключают к всасывающей линии перед отделителем жидкости. Маслособиратель представляет собой сварной вертикальный цилиндрический сосуд, предназначенный для работы при давлении не более 1,8 МПа, в диапазоне температур от -40°С до + 150°С. Количество маслособирателей, включенных в схему, опреде­ляется числом и размерами обслуживаемых аппаратов. На крупных ус­тановках целесообразно иметь один маслособиратель на каждую испа­рительную систему. Маслосборник типа СМ представлен в Приложении 15, технические характеристики и размеры - в Приложении 16.

3 ВЫБОР И РАСЧЕТ СИСТЕМЫ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ

При проектировании холодильной станции необходимо выбрать систему водоснабжения. Наиболее широко используется система обо­ротного водоснабжения с вентиляторными градирнями. Брызгальные бассейны, ввиду их малой тепловой эффективности, используются значи­тельно реже. Схема оборотного водоснабжения с вентиляторной гра­дирней приведена на рисунке.

Тепло конденсации в градирне отдается воздуху, проходя­щему через градирню (большая часть - за счет испарения воды, а меньшая - вследствие разности температур между водой и воздухом). В результате теплообмена с разбрызгиваемой водой энтальпия возду­ха увеличивается с ів1 до ів2 . Уравнение теплового баланса будет иметь вид

Q к = Gвд (tвд1 – tвд2 )Cвд r вд = Lв r в (iв2 –iв1 ), (3.1)

где Q к - тепло конденсации, кВт;

Gвд - количество циркулирующей воды, м3;

tвд2 , tвд1 - температура воды на входе и выходе из градирни, °С;

Lв - производительность вентилятора градирни, м3 /с;

r в - плотность воздуха, кг/м3 .

В формуле не учтено тепло, уносимое из градирни с испарившейся водой и мелкими каплями. Унос воды из градирни относитель­но небольшой (3-10% от количества воды, циркулирующей в систе­ме), однако в схеме предусмотрена подпитка от сети водопровода для компенсации этого уноса.

Количество циркулирующей воды Gвд определяемся при расчете конденсатора (Gвд = V вд ). Охлаждение воды в вентиляторных градирнях обычно находится в пределах Dtвд = 3,5-4,5°С. Температура воды на выходе из градирни tвд1 зависит от совершенства конструкции градирни и температуры воздуха по мокрому термометру. В реальной градирне вода охлаждается до температуры несколько более высокой (на 3-4°С), чем температура мокрого термометра tв1м .

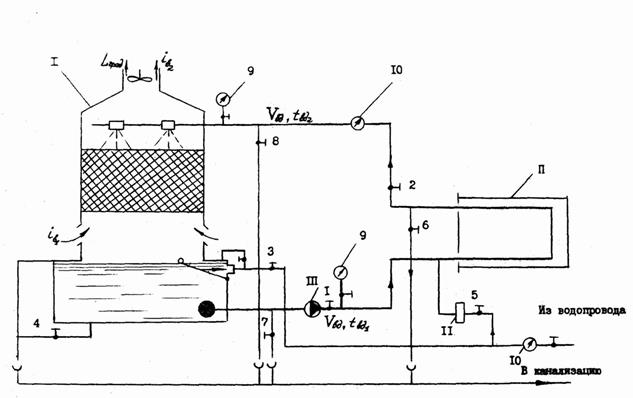

I – градирня; II – конденсатор холодильной машины; III – центробежный насос; 1-8 – запорные вентили; 9 – манометр; 10 – расходомер; 11 – водорегулирующий вентиль.

Рисунок1 – Схема оборотного водоснабжения с применением градирни

Отношение действительного охлаждения воды к теоретически воз­можному называют коэффициентом эффективности градирни h

, (3.2)

Выбор градирни обычно производят по требуемой площади попе­речного сечения (в м2 ), определяемую по формуле

, (3.3)

где qF - удельная тепловая нагрузка.

Для вентиляторных градирен характеристики обычно следующие:

qF = 40¸50 кВт/м2 ;

qF h =0,75¸0,85.

Задаваясь величиной охлаждения воды в градирне и ее эффек­тивностью, можно вычислить температуру воды на выходе из градирни и на входе в нее:

, (3.4)

, (3.5)

По рассчитанной величине площади поперечного сечения градирни выбирают типоразмер одной или нескольких градирен (Приложение 17).

ПЕРЕЧЕНЬ ИСТОЧНИКОВ

1. Мальгина Е.В., Мальгин Ю.В. Холодильные машины и установки – М.: Пищ. промышленность, 1973. – 608 с.

2. Свердлов Г.З., Явнель Б.К. Курсовое и дипломное проектирование холодильных установок и систем кондиционирования воздуха. – М.: Пищ. промышленность, 1978. – 264 с.

3. Холодильные машины: Справочник. – М.: Легкая и пищевая промышленность, 1982. – 223 с.

4. Чумак И.Г., Никульшина Д.Г. Холодильные установки. Проектирование: Учебное пособие для вузов. – К.: Вища школа. Головное издательство, 1988. – 280 с.

5. Методические указания к выполнению курсового проекта «Расчет технологической схемы компрессионной холодильной станции» (для студентов специальности 10.07)/Сост. А.А. Соловьев. – Мариуполь: ПГТУ, 2003.


ПРИЛОЖЕНИЕ 1

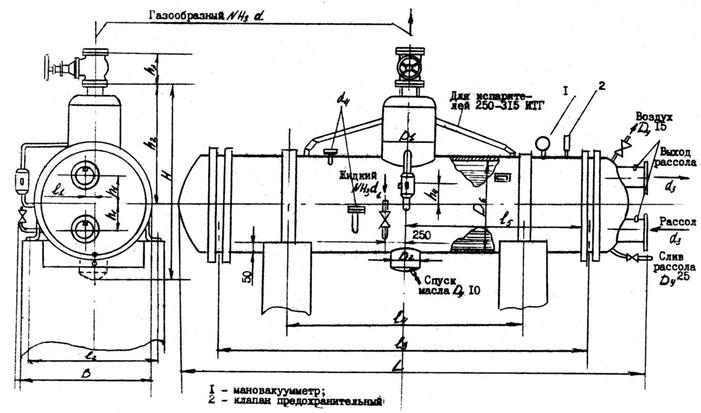

Рисунок 2 - Кожухотрубчатый испаритель: 1 – мановакууметр; 2 – клапан предохранительный.

ПРИЛОЖЕНИЕ 2

Типоразмеры горизонтальных кожухотрубчатых испарителей типа ИТГ.

Испаритель

Площадь поверхности теплообмена, м2

Размеры, мм

Количество труб, i

Количество ходов, z

Штуцера (условные проходы)

Dвн

L

B

H

d

d1

d2

d3

d4

ИТГ-40

42,7

500

4510

820

1286

144

8

80

25

25

80

32

ИТГ50

48,5

600

3560

895

1470

214

8

80

25

25

100

40

ИТГ-63

65,0

600

4560

895

1470

214

8

80

25

25

100

40

ИТГ-80

81,5

600

5560

895

1470

214

8

80

25

25

125

40

ИТГ-125

124,0

800

4650

1145

1800

386

8

125

25

25

150

50

ИТГ-160

155,0

800

5650

1145

1800

386

8

125

25

25

150

50

ИТГ-200

194,0

1000

4780

1315

2062

616

8

150

40

40

200

70

ИТГ-250

242,0

1000

5780

1315

2062

616

8

150

40

40

200

70

ИТГ-315

315,0

1200

5890

1550

2520

870

4

200

40

40

250

70

Окончание таблицы

Испаритель

Установочные размеры, мм

Вместимость пространства, м3

Масса, кг

D1

D2

l1

l2

l3

l4

l5

h1

h2

h3

h5

межтрубного

трубного

ИТГ-40

273

219

65

590

3990

1990

1720

165

758

310

120

0,50

0,22

1557

ИТГ-50

325

273

90

690

2990

1490

1220

190

893

310

160

0,52

0,27

1663

ИТГ-63

325

273

90

690

3990

1990

1620

190

893

310

160

0,70

0,34

2086

ИТГ-80

325

273

90

690

4990

2590

2590

190

893

310

160

0,885

0,41

2509

ИТГ-125

426

325

100

890

3990

1990

1624

250

1113

400

235

1,14

0,64

3542

ИТГ-160

426

325

100

890

4990

2590

2521

250

1113

400

235

1,58

0,76

4252

ИТГ-200

426

325

130

1090

3990

1990

1630

320

1284

480

300

2,10

1,10

5516

ИТГ-250

426

325

130

1090

4990

2590

2530

320

1284

480

300

2,64

1,26

6853

ИТГ-315

516

325

170

1295

4990

2590

2530

375

1560

600

380

3,80

1,86

9808

ПРИЛОЖЕНИЕ 3

Свойства водного раствора хлористого кальция

Плотность при 15 о С, кг/л

Содержание соли в растворе, %

Температура замерзания, о С

Удельная теплоемкость в кДж/(кг•К) при tр , о С

0

-10

-20

-30

-40

1,00

0,1

0

4,2

-

-

-

-

1,05

5,9

-3,0

3,83

-

-

-

-

1,10

11,5

-7,1

3,5

-

-

-

-

1,15

16,8

-12,7

3,22

3,2

-

-

-

1,16

17,8

-14,2

3,17

3,15

-

-

1,17

18,9

-15,7

3,13

3,11

-

-

-

1,18

19,9

-17,4

3,09

3,06

-

-

-

1,19

20,9

-19,2

3,04

3,02

-

-

-

1,20

21,9

-21,2

3,00

2,98

2,95

-

-

1,21

22,8

-23,3

2,96

2,94

2,91

-

-

1,22

23,8

-25,7

2,93

2,91

2,88

-

-

1,23

24,7

-28,3

2,90

2,87

2,85

-

-

1,24

25,7

-31,2

2,87

2,84

2,82

2,79

-

1,25

26,6

-34,6

2,84

2,81

2,79

2,76

-

1,26

27,5

-38,6

2,81

2,78

2,76

2,73

-

1,27

28,4

-43,6

2,78

2,76

2,73

2,71

2,68

1,28

29,4

-50,1

2,76

2,73

2,71

2,68

2,65

1,286

29,9

-55,0

2,73

2,71

2,69

2,68

2,64


ПРИЛОЖЕНИЕ 4

Технические характеристики водяных насосов, выпускаемых Ереванским насосным заводом

Насос

Подача

м3

Полный

напор, кПа

Электродвигатель

Масса

насоса, кг

Марка

Мощность, кВт

1,5К-8/19

6,0

203

А02-21-2

1,5

16,3

11,0

174

14,0

140

1,5К-8/19а

5,0

160

А02-21-2

1,5

16,3

9,5

140

13,5

112

1,5К-8/19б

4,5

128

А02-12-2

1,1

12,5

9,0

114

13,0

88

2К-20/30

10,0

345

А02-32-2

4,0

31

20,0

308

30,0

240

2К-20/З0а

10,0

285

А02-31-2

3,0

26

20,0

252

30,0

200

2К-20/30б

10,0

220

А02-22-2

2,2

19,8

20,0

188

25,0

164

2К-20/18

11,0

210

А02-22-2

2,2

19,8

20,0

185

22,0

175

2К-20/18а

10,0

168

А02-21-2

1,5

16,3

17,0

150

21,0

132

2К-20/18б

10,0

130

А02-21-2

1,5

16,3

15,0

120

20,0

103

3К-45/30

30,0

348

А02-42-2

7,5

68

45,0

310

54,0

270

3К-45/30а

25,0

242

А02-41-2

5,5

56,5

35,0

225

45,0

195

4К-90/20

60,0

257

А02-42-2

7,5

68

80,0

228

100,0

189

4К-90/20а

50,0

207

А02-41-2

5,5

56,5

70,0

182

90,0

143

ПРИЛОЖЕНИЕ 5

Технические характеристики водяных насосов, выпускаемых Катайским насосным заводом

Насос

Подача

м3

Полный

напор, кПа

Электродвигатель

Масса

насоса, кг

Марка

Мощность, кВт

4К-12

65

400

А02-62-2

17

165

90

340

112

275

4К-12а

61

325

А02-51-2

10

95

85

286

100

230

6К-8

122

365

А02-72-4

30

236

162

325

198

280

6К-8а

115

310

А02-71-4

22

208

140

286

184

240

6К-8б

106

280

А02-7-

22

208

140

220

170

180

6К-12

126

225

А02-61-4

13

143

162

200

182

175

6К-12а

108

180

А02-52-4

10

110

150

150

165

140

8К-12

220

330

А02-81-4

40

335

288

290

330

250

8К-12а

194

270

А02-72-4

30

236

250

240

300

200

8К-18

220

207

А02-71-4

22

208

288

175

330

150

8К-18а

200

175

А02-62-4

17

165

260

155

300

130


ПРИЛОЖЕНИЕ 6

1 – клапан предохранительный;

2 – манометр

Рисунок 4 - Кожухотрубный горизонтальный конденсатор (КТГ-25-160)

ПРИЛОЖЕНИЕ 7

Типоразмеры конденсаторов КТГ

Конденсатор

Площадь поверхности теплообмена, м2

Размеры, мм

Количество труб, i

Количество ходов, z

Штуцера (условные проходы)

Dвн

L

B

H

d

d1

d2

d3

КГТ-25

26,5

500

2910

810

910

144

8

50

25

25

70

КГТ-32

31,8

500

3410

810

910

144

8

50

25

25

70

КТГ-40

42,7

500

4410

810

910

144

8

50

25

25

70

КГТ-50

48,5

600

3510

910

1000

214

8

70

25

25

80

КГТ-63

65,0

600

4510

910

1000

214

8

70

25

25

80

КГТ-80

81,5

600

5510

910

1000

214

8

80

25

25

100

КГТ-125

124,0

800

4650

1100

1230

385

8

80

32

25

125

КГТ-160

155,2

800

5650

1110

1230

386

8

80

32

25

125

КГТ-200

194,0

1000

4750

1330

1670

616

8

100

40

25

200

КГТ-250

242,0

1000

5750

1330

1670

616

8

100

40

25

200

КГТ-315

315,0

1200

5850

1520

1940

870

8

125

50

32

250

продолжение таблицы

Испаритель

Установочные размеры, мм

Вместимость пространства, м3

Масса, кг

l1

l2

l3

l4

l5

l6

h1

h2

h3

межтрубного

трубного

КГТ-25

400

650

1190

2490

210

590

160

365

200

0,32

0,15

986

КГТ-32

400

750

1490

2990

210

590

160

365

200

0,39

0,17

1143

КТГ-40

400

1000

1990

3990

210

596

160

365

200

0,52

0,19

1142

КГТ-50

400

750

1490

2990

260

690

165

415

290

0,53

0,25

1580

КГТ-63

400

1000

1990

3990

260

690

165

415

290

0,70

0,32

1997

КГТ-80

400

1200

2590

4990

260

690

165

415

290

0,89

0,40

2430

КГТ-125

404

1000

1990

3990

330

890

250

520

310

1,25

0,61

3443

КГТ-160

404

1200

2590

4990

330

890

250

520

310

1,58

0,72

4432

КГТ-200

2000

1000

1990

3990

380

1090

320

805

350

2,00

1,02

5520

КГТ-250

2500

1200

2590

4990

380

1090

320

805

350

2,50

1,23

6650

КГТ-315

2500

1200

2590

4990

430

1295

375

970

400

3,50

1,77

9360

ПРИЛОЖЕНИЕ 8

а – одноколлекторная типа СК; б – змеевиковая головная типа СЗГ; в – змеевиковая хвостовая типа СЗХ; г – средняя типа СС; 1 – труба; 2 – лента; 3 – коллектор; 4 – уголок; 5 – калач.

Рисунок 4 - Секции стальные оребренные охлаждающих батарей по ГОСТ – 17645 – 78:

ПРИЛОЖЕНИЕ 9

Характеристика секций

Тип секций

L

L1

l

H

n

n1

Площадь поверхности охлаждения, м2

Масса, кг

t1 = 20

t1 = 30

t1 = 20

t1 = 30

СК

2750

2600

750

1000

3

-

20,7

14,3

108,9

83,9

1500

5

31,0

21,5

163,6

126,1

СЗГ

2750

2525

750

1000

3

-

19,9

13,7

104,4

80,4

1500

5

29,8

20,5

157,5

120,5

СЗХ

2750

2525

750

1000

3

-

19,9

13,7

105,2

81,2

1500

5

29,8

20,5

158,3

121,3

СС

3000

2900

750

1000

3

1

22,8

15,7

117,1

90,0

1500

5

34,2

23,6

176,7

134,9

4500

4400

750

1000

3

2

34,5

23,8

178,2

135,7

1500

5

51,8

35,7

267,2

203,7

6000

5900

750

1000

3

3

46,3

31,9

238,3

181,7

1500

5

69,5

47,9

357,4

272,4

Примечание: 1. Расстояние между трубами для всех секций 250 мм.

2. Секции змеевиковые СЗ и двухколлекторные С2К выпускаются длиной 2000 и 4500 мм.

ПРИЛОЖЕНИЕ 10

Техническая характеристика противоточных переохладителей

Переохладитель

Площадь поверхности охлаждения, м2

Число секций

Число труб в секции

Размеры, мм

высота

общая длинна

длинна между крайними трубами

6ПП

5,85

1

12

1300

5200

803

8ПП

7,8

1

16

1690

5200

1095

12ПП

11,7

2

12

1700

5350

803

16ПП

15,6

2

16

2010

5350

1095

ПРИЛОЖЕНИЕ 11

1 – манометр; 2 – клапан; 3 – вентиль спуска масла Dу 10.

Рисунок 5 - Линейный ресивер типа РВ

ПРИЛОЖЕНИЕ 12

Техническая характеристика и основные размеры ресиверов типа РВ

Ресивер

Объем, м3

Размеры, мм

Масса, кг

D×S

L

l1

l2

l3

l4

l5

l6

l7

H

d

d1

0,4РВ

0,4

500×8

2560

1956

1000

475

200

400

556

600

980

20

300

0,75РВ

0,75

600×8

3190

2485

1150

700

235

300

935

950

1150

32

25

430

1,5РВ

1,5

800×8

3790

2970

1650

650

300

1200

1170

1370

50

700

2,5РВ

2,5

800×8

5790

4970

2900

1000

400

2170

2200

1035

3,5РВ

3,5

1000×10

4890

3960

2600

950

450

1810

1550

1580

70

1455

5РВ

5

1200×12

5480

4455

2900

800

450

1900

1950

1800

32

2225


ПРИЛОЖЕНИЕ 13

Рисунок 6 - Маслоотделитель типа 300 – ОММ

ПРИЛОЖЕНИЕ 14

Рисунок 7 - Маслосборник типа СМ


ПРИЛОЖЕНИЕ 15

Технические характеристики и габаритные размеры маслоотделителей типа ОММ

Маслоотделитель

Объем, м3

Размеры, мм

D×S

D1

C

c1

c2

c3

H

h1

h2

h3

h4

50 ОММ

0,050

273×8

375

475

-

110

80

1535

1175

610

700

125

80 ОММ

0,078

325×9

425

525

-

110

80

1765

1275

605

700

110

100 ОММ

0,174

426×10

450

605

100

125

100

1850

1490

680

750

30

125 ОММ

0,320

500×8

580

715

110

125

100

2125

1740

785

880

125

150 ОММ

0,780

600×8

700

850

125

150

100

2650

2150

750

810

50

200 ОММ

0,830

700×8

750

925

150

200

100

2750

2145

830

980

110

300 ОММ

3,670

1200×12

1300

1845

200

200

120

3980

3310

1040

1520

120

Продолжение таблицы

Маслоотделитель

Размеры, мм

Масса, кг

Условный проход штуцеров и люка, мм

А

В

Б

М

Х1

Ч1

Я

в1

в2

в

вход паров хладагента

вход жидкого хладагента

спуск пара

штуцер для присоединения предохранительного клапана

штуцер для присоединения манометра

Люк

50 ОММ

120

100

40

87

50

20

10

-

10

-

80 ОММ

120

100

40

125

80

20

10

-

10

-

100 ОММ

120

100

40

223

100

25

10

15

10

-

125 ОММ

190

160

50

275

125

25

10

15

10

-

150 ОММ

190

160

50

359

150

25

10

15

10

-

200 ОММ

190

160

50

520

200

25

10

15

10

-

300 ОММ

190

160

50

2060

300

32

15

25

10

400

ПРИЛОЖЕНИЕ 16

Технические характеристики и габаритные размеры маслоотстойников типа СМ

Маслоотделитель

Объем, м2

Размеры, мм

Масса, кг

Условный проход штуцеров, мм

D×S

C

H

h1

h2

h3

h4

d

d1

d2

Х

М

М

присоединения к всасывающей линии компрессора

спуск масла

вход масла

150 СМ

0,008

159×4,5

600

770

665

430

180

465

140

150

14

18,5

10

10

10

300 СМ

0,07

325×9

765

1270

1165

890

205

925

260

260

18

92,0

10

10

10

ПРИЛОЖЕНИЕ 17

Характеристика градирни

Технические данные

Марки градирни

ГПВ-20М

ГПВ-40М

ГПВ-80

ГПВ-160

ГПВ-320

Количество циркулирующей воды1 , 10 м3

1,11

2,22

4,44

8,88

17,76

Охлаждение воды, о С

5

5

5

5

5

Производительность по воздуху, м3

1,11

2,22

4,44

8,88

17,76

Диаметр крыльчатки осевого вентилятора 06-300, мм

630

800

100

1250

1250 (2шт)

Частота вращения, с-1

23,3

15,9

15,9

12,0

12,0

Площадь поперечного сечения градирни, м2

0,44

0,96

1,88

3,92

6,50

Размеры градирни в плане, мм:

основание

846×846

1178×1178

1580×1580

2212×2244

2212×3540

корпус

660×736

990×1066

1320×1420

2080×2080

2080×3405

Высота градирни

1600

1780

2200

2520

2485

Масса, кг

232

328

669

1264

2006

1 Расход свежей воды составляет 10 % от количества циркулирующей воды

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya16:57:44 01 сентября 2019
.
.16:57:43 01 сентября 2019
.
.16:57:42 01 сентября 2019
.
.16:57:41 01 сентября 2019
.
.16:57:40 01 сентября 2019

Смотреть все комментарии (6)
Работы, похожие на Учебное пособие: Методические указания тепловой расчет и выбор вспомогательного оборудования компрессионной холодильной установки к выполнению курсового проекта «расчет технологической схемы компрессионной холодильной станции»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(265833)
Комментарии (3596)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
