КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

-------------------------------------------------------------------------

Кафедра региональной геологии

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ДЛЯ ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ

ПО СТРУКТУРНОЙ ГЕОЛОГИИ

Для студентов II курса специальностей 011100 - геология, 011400 – гидрогеология и инженерная геология, 011500 – геология и геохимия горючих полезных ископаемых и 011500 – «геофизика».

КАЗАНЬ – 2006


Печатается по решению

заседания кафедры региональной геологии

Казанского государственного университета

Протокол № от г.

Составители

ассистент кафедры региональной геологии Э.И. Акдасов

ассистент кафедры региональной геологии А.А. Чурбанов

Методические указания для выполнения курсовой работы по структурной геологии / Сост. Э.И. Акдасов, А.А. Чурбанов.-Казань: Казанский государственный университет, 2006. – с.

Методические указания предназначены для студентов II курса специальностей 011100 - геология, 011400 – гидрогеология и инженерная геология, 011500 – геология и геохимия горючих полезных ископаемых и 011500 – «геофизика». В пособии приводятся требования к оформлению курсовой работы по структурной геологии, краткое содержание глав и примеры оформления графических приложений.

Казанский государственный

университет, 2006 г.


Курсовая работа по структурной геологии выполняется на основе анализа геологической карты, с использованием литературных источников. Работа строится по типу отчётов геолого-съёмочных или поисково-съемочных партий. Объём 25-30 стр. Текст печатный или рукописный на скреплённых листах формата А4. Оформление включает титульный лист, список графических приложений, оглавление, текст и список использованной литературы. Графические приложения к текстовой части не подшиваются, а идут отдельно.

Образец титульного листа.


Казанский Государственный Университет

Кафедра региональной геологии

ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ

БАССЕЙНА р. ЧЁРНОЙ.

курсовая работа по структурной геологии

лист №16

Исполнитель: Иванов И. И. гр..302

Руководитель: ---------------------------------------

КАЗАНЬ – 2006.


Оглавление включает перечисление глав с указанием страниц. Ниже приводится список графических приложений.

Курсовая работа состоит из следующих глав:

Введение,

Глава I. Физико-географический очерк,

Глава II. Стратиграфия,

Глава III. Магматизм,

Глава IV. Тектоника,

Глава V. История геологического развития района,

Глава VI. Полезные ископаемые,

Заключение.

Список литературы.

Список графических приложений:

ВВЕДЕНИЕ .

Пишется после анализа геологической карты, подбора и изучения литературы и составления графических материалов. Текст пишется от имени исполнителей. Кратко характеризуются виды, примерные объёмы исследований. Указываются административное и географическое положение района и его размеры.

Глава I. ФИЗИКО-ГЕОГРАФИЧЕСКИЙ ОЧЕРК.

Материалы для главы: учебники по физической географии, топографическая и геологическая карты, геология СССР (соответствующего тома). Написанию текста предшествует составление гипсометрической карты.

Содержание главы:

1. Расположение района в крупной географической провинции, основные черты её орографии и районирование.

2. Рельеф. Тип: высоко-, средне-, низкогорный, холмистый, равнинный. Абсолютные отметки, расчленённость. Возможность районирования и описание отдельных частей. Элементы рельефа и их особенности: расположение, размеры, ориентировка, углы наклона, связь с литологией и тектоникой. Возможность дешифрирования топографической карты. Обнажённость.

3. Речная сеть. К какой системе принадлежит. Расположение и ориентировка по отношению к элементам рельефа, длина, ширина (глубина и скорость). Возможность транспортного использования. Форма долины, размеры, симметричность, углы наклона склонов, обнажённость, связь продольного профиля с литологией и тектоникой. Возможность дешифрирования рисунка речной сети.

4. Озёра, их форма, размеры, характер берегов, ориентировка по отношению к тектоническим элементам. Солёность воды, происхождение. Возможность использования для транспортных целей.

5. Климат, растительный мир, проходимость.

6. Населённые пункты, экономика, население.

Описание климата, растительности, экономики и населения берётся из «Геологии СССР» или учебников по географии.

Глава II. СТРАТИГРАФИЯ .

Составляется на основе анализа геологической карты и литературных источников: учебники по исторической геологии, геологии СССР, объяснительные записки к геологическим картам, геологический и стратиграфический словари. Перед написанием главы составляется стратиграфическая колонка и геологический разрез.

1. Стратиграфическая схема, принятая авторами. Стратиграфические подразделения перечисляются в порядке соподчинённости. Индексация, литологический состав и мощность приводятся лишь для наиболее дробных и закартированных толщ.

2. Описание (от древних к молодым) производится по схеме: соотношения (согласное и несогласное) с нижележащими образованиями, распространённость, наиболее полные разрезы, характеристика пород (наименование и уточнение, цвет и оттенки, структура и текстура, включения, остатки ископаемой фауны и флоры, условия их захоронения).

Особо выделяются толщи, вмещающие полезные ископаемые, маркирующие горизонты, геофизические реперы и фотомаркирующие горизонты. Изменения разреза и мощности по площади.

Пример оформления:

ПАЛЕОЗОЙСКАЯ ЭРАТЕМА.

Представлена породами верхнедевонского и пермского возраста.*******

ДЕВОНСКАЯ СИСТЕМА.

Породы девонского возраста распространены на востоке изучаемой территории.****** . Включают отложения верхнего отдела **** .

ВЕРХНИЙ ОТДЕЛ.

ФАМЕНСКИЙ ЯРУС.

Михайловская свита ( D 3 mh ) известняк светло-серый, кавернозный, толстоплитчатый, с отпечатками брахиопод. Мощность 200-280 м.

****

Глава III. МАГМАТИЗМ .

Глава выполняется исходя из анализа геологической и тектонической карт. Общие сведения берутся из учебника по петрографии, объяснительных записок к геологическим и тектоническим картам и петрографического словаря. Перед написанием главы составляется таблица нестратифицированных подразделений.

1. Значение в геологическом строении района, распространённость, генетические типы, комплексы.

2. Характеристика магматических комплексов. Распространённость, структурная принадлежность, возраст.

3. Описание магматических тел. Вид (шток, батолит, дайка, и т. д.), форма, размеры, ориентировка, структурная приуроченность, характер и зоны контактов, фазы, фации, сателлиты, метасоматические и гидротермальные образования, связанные с ними, знаки рудопроявлений.

Глава IV. ТЕКТОНИКА.

Исходные материалы: анализ геологической карты района и региона в целом, тектонические карты и объяснительные записки к ним, соответствующие тома «Тектоника СССР», «Справочник по тектонической терминологии». Работе над текстом предшествует составление тектонической карты, блок-диаграммы, геологических разрезов.

Содержание главы.

1. Общая характеристика крупной региональной структуры: основные черты её строения, структуры, осложняющие её. Краткое описание той из них, в пределах которой расположен район.

2. Структурные этажи (ярусы) (по возрасту, начиная с наиболее древних), их краткая формационная характеристика. Типы складчатых структур, их расположения, возраст и этапы становления.

3. Описание структур (исходя из принадлежности к структурным ярусам, по возрасту, начиная с наиболее древних) по схеме: расположение, размеры, ориентировка, чем сложены в ядре и на крыльях, типы складок (по морфологической классификации), осложняющие складки. Особое внимание уделяется структурам с месторождениями (залежами) нефти, газа, воды и других полезных ископаемых.

4. Разрывные нарушения. Типы и группировка по генетическим, возрастным и другим особенностям. Описание наиболее крупных и важных разрывных нарушений или их групп (систем): расположение, ориентировка, размеры, амплитуда, элементы осложняющие их, тектоника, возраст нарушений. Связь магматической деятельности и процессов рудообразования с разломами.

Глава V. ИСТОРИЯ ГЕОЛОГИЧЕСКОГО РАЗВИТИЯ РАЙОНА.

Исходные материалы: геологическая карта, главы стратиграфия, магматизм, тектоника, с соответствующими приложениями и учебники по исторической геологии и геологии СССР. Написанию главы предшествует составление палеодинамической шкалы и геохронологической шкалы.

1. Основные этапы геологической истории.

2. Исторический обзор геологических событий путём анализа геологических объектов района. Периоды, эпохи, века должны полностью соответствовать стратиграфическим подразделениям. Исходя из тектонической схемы, можно выделить и более крупные хронологические подразделения. Для каждого из них восстанавливаются условия осадконакопления, палеогеографическая обстановка, характер тектонических движений и магматизма.

3. Влияние тектоники на формирование полезных ископаемых.

Глава VI. ПОЛЕЗНЫЕ ИСКОПАЕМЫЕ.

Основными материалами для написания главы являются: геологическая и тектоническая карты, инструкция по составлению карт полезных ископаемых, литературные источники. Начало работы — составление карты полезных ископаемых. Перед написанием главы составляется таблица полезных ископаемых.

Все месторождения и проявления полезных ископаемых подразделяются на группы:

I . Горючие ископаемые. 1.Нефть и горючие газы. 2. Твёрдые горючие ископаемые.

II . Металлические ископаемые. 1.Чёрные металлы. 2.Цветные металлы. 3. Благородные металлы. 4. Редкие металлы.

III . Неметаллические ископаемые. 1. Оптическое сырьё.

2. Химическое сырьё. 3. Минеральные удобрения. 4. Слюда.

5. Керамическое сырьё. 6. Другие неметаллические ископаемые.

IV . Соли.

V . Строительные, огнеупорные, абразивные и другие материалы.

VI . Драгоценные и поделочные камни.

VII . Источники и целебные грязи.

Месторождения подразделяются на промышленные (разведанные, с утверждёнными запасами): крупные, средние и мелкие; непромышленные (разведанные, с забалансовыми запасами ). Кроме того, выделяются проявления (естественные скопления сырья, недостаточно изученные) и знаки проявлений полезных ископаемых (недостаточные по размерам и низкие по качеству).

Содержание главы.

1. Общий обзор полезных ископаемых района. Изученность и значимость.

2. Характеристика месторождений, проявлений и их знаков в последовательности, указанной выше. Вид месторождения (проявления), размеры, геологическое строение участка. Строение месторождения: структура, характеристика вмещающих пород, состав, размеры и форма рудных тел или залежей. Производится подсчёт запасов (объём * плотность породы).

3. Перспективы района. Знаки проявлений полезных ископаемых. Прямые и косвенные признаки их (наличие контактово-изменённых, гидротермальных и других пород; карст, коры выветривания). Минерагенические и металлогенические факторы.

ЗАКЛЮЧЕНИЕ.

Общая сводка проведённых работ: геологическая съёмка, бурение, горные выработки, их объёмы. Результаты поисков: установление проявлений и знаков проявлений полезных ископаемых, перспективные участки. Задачи дальнейшего изучения района.

СПИСОК ЛИТЕРАТУРЫ.

Включает все использованные авторами учебники, монографии, статьи, геологические карты и объяснительные записки к ним. Оформление общепринятое.

ГРАФИЧЕСКИЕ ПРИЛОЖЕНИЯ.

Все графические приложения выполняются на белой бумаге, чёрной тушью или чёрной ручкой, по соответствующим размерам и закрашиваются цветными карандашами в соответствующие цвета. Используются условные обозначения для карт соответствующего масштаба. Графические приложения к тексту курсовой работы не подшиваются.

Гипсометрическая карта .

Масштаб можно уменьшить в 2 – 4 раза. На карте выделяются характерные ступени рельефа, показывающие соотношения последнего с геологической структурой. Выделяются следующие типы рельефа:


Тип рельефа интервал высот окраска на карте

Низменный 0 –200 м. тёмно-зелёный

Равнинный 200 –400 м. зелёный

Холмистый 400 –600 м. жёлто-оранжевый

Предгорный 600 –1000 м. светло-оранжевый

Низкогорный 1000 –3000 м. светло-коричневый

Среднегорный 3000 –5000 м. коричневый

Высокогорный более 5000 м. тёмно-коричневый


Так же на карте изображаются реки, озёра, населённые пункты, максимальные и минимальные высоты (абсолютные отметки).

Геологическая карта.


1. Макет геологической карты . Над рамкой вверху, в центре:

а) ГЕОЛОГИЧЕСКАЯ КАРТА (высота букв 8 мм.)

б) наименование района (высота букв, загл. –5, строчные –4 мм.)

в) масштаб (численный)

г) номенклатура.

Ниже рамки: в центре – линейный масштаб и сечение горизонталей; слева – ведомство, автор(ы).

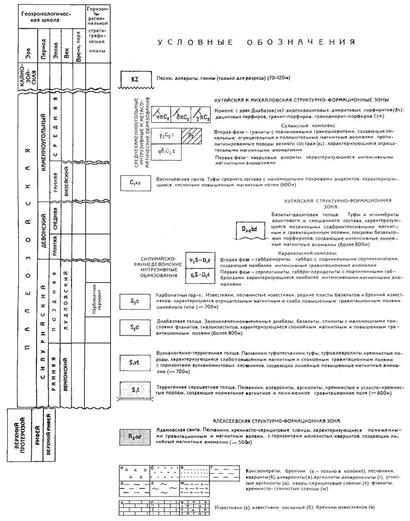

2. Геохронологическая шкала, условные обозначения (справа от рамки).

Слева рисуется геохронологическая шкала, состоящая из стандартных колонок: эра; период; эпоха; век; время, пора; последняя колонка - горизонты региональной стратиграфической шкалы (если есть). Более мелкие подразделения указываются только в условных обозначениях. Высота шкалы зависит только от количества стратиграфических подразделений. Допалеозойская часть шкалы обычно показывается смещённой немного влево. Стратиграфические несогласия обозначаются двумя пологоволнистыми линиями с интервалом 1 мм. угловые несогласия – ломаными линиями. Линии несогласия продлеваются до согласного соотношения стратиграфических подразделений.

Справа от шкалы изображаются условные обозначения. Стратиграфические и магматические подразделения показываются стандартной окраской прямоугольников (15 х 8 мм.) с возрастным индексом внутри и привязываются к геохронологической шкале по возрасту, метаморфогенные, интрузивные и субвулканические образования изображаются правее осадочных (просвет 0,5 –1 см.). Названия горизонтов, свит, толщ и т.д. подписываются справа от прямоугольников в строчку, далее название пород, слагающих их, и их описание, в конце пишется мощность отложений. Названия горизонтов, свит, толщ и т.д. объединяющих несколько стратиграфических подразделений подписываются вертикально справа, в этом случае прямоугольники изображаются слитно в одну колонку. Нижние границы прямоугольников отображают стратиграфические взаимоотношения пластов: согласное залегание – прямой линией; угловое несогласие – ломаной; стратиграфическое – волнистой; невыясненные (для метаморфических) – двойной (см. условные обозначения). Одновозрастные интрузивные образования показываются в прямоугольниках (10 х 8мм.) слитно в строчку.

Ниже геохронологической шкалы, под стратиграфическими подразделениями, в прямоугольных рамках (15 х 8 мм.) литологические обозначения, маркирующие горизонты, обозначения геологических границ, разломов, контактово-метаморфических изменений и др. надписи в строчку справа.

Элементы залегания слоёв, сланцеватости, трещиноватости, линии течения, места нахождения остатков фауны и флоры и т.п. в рамки не заключаются.

Ширина колонок: эра и горизонты – 15 мм. остальные 8 – 10 мм.

3. Стратиграфическая колонка (иногда несколько) располагается слева от рамки. Масштаб подбирается так, чтобы показать закартированные горизонты даже самой малой мощности. Четвертичные отложения не показываются за исключением морских и стратифицированных вулканогенных образований. При необходимости однородные толщи показываются неполностью. Состав пород показывается в вертикальной колонке, шириной 25 – 30 мм. знаками, соответствующими условным обозначениям. Колонка закрашивается в цвета соответствующие стратиграфическим подразделениям. Слева от неё несколько вертикальных граф, шириной 8 – 10 мм. для стандартных обозначений разделов стратиграфической шкалы: эратем, систем, отделов, ярусов, подъярусов и индексов. Названия свит, горизонтов, толщ, пачек и т. д. указываются в графе характеристика пород. Справа от колонки располагается графа (8 – 10 мм.) для мощностей, за ней графа для характеристики пород (100 – 120 мм.)

4. Геологический разрез помещается снизу от рамки. Линия разреза на карте обозначается заглавными буквами А-Б. Если линия разреза ломаная, каждый изгиб фиксируется буквой. Разрез ориентируется западными румбами слева. Масштаб должен соответствовать масштабу карты. При горизонтальном или слабонаклонном залегании слоёв допускается его искажение по вертикали. На флангах разреза вертикальный масштаб указывается чёрточками (длина 1,5 – 2 мм. через каждые 10 мм.). Рядом ставятся значения абсолютных отметок. Поверхность разреза – топографический профиль соответствующего масштаба. Нижняя граница разреза линиями не обозначается.

Интрузивные, субвулканические и стратифицированные вулканогенные образования показываются крапом и окраской, а стратиграфические подразделения только окраской.

5. Таблица полезных ископаемых в нижнем левом углу под стратиграфической колонкой, или на отдельном листе (если не хватает места). При отсутствии условных обозначений в колонках 4, 5, 6, 7, 8 соответствующие колонки можно не изображать.

Условные обозначения стандартные, берутся из инструкций для составления геологических карт соответствующего масштаба. Размер и цвет значка зависит от размера месторождения и вида полезного ископаемого.


ПОЛЕЗНЫЕ ИСКОПАЕМЫЕ


гру- вид минераль- месторождения проявле- пункты генети-

ппа ные ния минера- ческие

типы лизации типы

руд крупные средние мелкие месторож-

дений

горю кам. Осадоч-

чие уголь ный

метал гидротер-

лич медь купритовые Cu мальный

еские золо- осадочн.

то Au механи-

ческий

ис-

точ- вода артезиан-

ники ский


Карта полезных ископаемых

Допускается совмещение с гипсометрической картой. На карте знаками показываются месторождения полезных ископаемых. Сюда же наносятся знаки проявлений. Условными обозначениями к карте служит таблица полезных ископаемых, виды полезных ископаемых перечисляются в стандартной очерёдности (см. выше).

Тектоническая схема .

Размер соответствует площади района.

Границами, выделенных структурных этажей и их частей, являются стратиграфические или же линии разломов и несогласий. Контуры закрашиваются в соответствующие цвета. Каждый из этажей отвечает определённому тектоническому этапу развития территории. Этажи делятся на геосинклинальный, орогенный и платформенный этапы развития. Границы между этажами, подэтажами и пр. проводятся по границам несогласия. Непластовые четвертичные отложения не показываются.

Крупные и средние интрузивные и субвулканические тела, покровы и потоки показываются как на геологической карте.

Оси крупных складчатых структур обозначаются соответствующими знаками, показываются преобладающие элементы залегания пород.

Разрывные нарушения показываются толстыми чёрными линиями. Выделяются типы: надвиги, сбросы, сдвиги и т.д.

Крупным структурам даются названия, которые подписываются на карте рядом.


Тектонический цикл индекс возраст цвет

Альпийский А P – Q жёлтый

Ларамийский Lr K2 –P1 жёлто-зелёный

Мезозойский Mz T – K зелёный

Герцинский Н D – P коричневый

Каледонский С C – S сиреневый

Байкальский В R – V серый

Добайкальский Ar-Pt Ar-Pt розовый


Добайкальский цикл, для упрощения даётся без расчленения.


границы между тектономагматическими циклами


границы между структурными этажами


границы между структурными подэтажами


оси антиклинальных складок


оси синклинальных складок


Палеодинамическая кривая.

Представляет собой кривую, показывающую положение земной поверхности в различные периоды времени относительно уровня моря. По горизонтали отражаются временные интервалы осадконакопления, соответствующие времени образования пород, слагающих данный участок, по вертикали – шкала глубин относительно уровня моря: высокая суша; низкая суша; литораль; сублитораль; батиаль; абиссаль. Полученные значения соединяются плавной линией. Следует не забывать что время непрерывно.

литораль сублитораль батиаль абиссаль

прилив

1 уровень океана отлив

2 3 4 5 «иловая» линия

шельф 200-300м

6

материковый

склон 2000м 6000м

7

ложе 8 более

океана 11500м

глубоководные

желоба

1- грубообломочные осадки; 2- пески; 3- тонкие пески; 4- глинистые пески; 5, 6- карбонатные и глинистые илы; 7, 8- глубоководные красные илы.

Палеодинамическая кривая строится исходя из анализа горных пород.

Схема нестратиграфических комплексов .

Состоит из пяти колонок: 1 – комплекс, 2 – фаза, 3 – индекс, 4 – колонка условных обозначений (не подписывается), 5 – группа пород. Магматические породы располагаются в хронологическом порядке и обозначаются соответствующими цветом и крапом.

Схема нестратиграфических комплексов

Комплекс

Фаза

Индекс

Группа пород

дайковый

νπC2

Диабазы, габбро

δπC2

диоритовые порфириты

γπC2

гранит-порфиры

СУЛИМСКИЙ

вторая

γ2 C2 s

гранодиориты мелкозернистые

гранодиориты крупнозернистые

первая

1 C2 s

кварцевые диориты

Блок-диаграмма .

Представляет собой воображаемый вырезанный участок рассматриваемой территории, изображаемый в проекции 1200 .

Строится на участке, который на диаграмме способен раскрыть структурные особенности толщ, возрастные соотношения интрузивных и других комплексов. Наиболее часто выбирается диаграмма, имеющая перспективное плановое и однобокое изображения. Фронтальное не искажается. Условные обозначения такие же, как и на геологической карте и разрезе.

Условные обозначения для некоторых осадочных пород:

Гальки (а), щебень (б)

Гравий (а), дресва (б)

Галечниковый конгломерат (а), щебёночные брекчии (б)

Гравийный конгломерат (а), дресвяная брекчия (б)

Песок Гипс

Глина Ангидрит

Песчаник Каменная соль

Аргиллит

Алевролит

Известняк

Доломит

Мергель известковый

Мергель доломитовый

Радиоляриты, яшмы

Мраморы, кальцифиры

Рекомендуемая литература .

Учебники:

1. Михайлов А.Е. Структурная геология. – М.: Недра, 1971.

2. Павлинов В.Н. Структурная геология. – М.: Недра, 1969, ч.1.

3. Войлошников В.Д. Полевая геология для техника-геолога. – М.: Недра, 1984.

4. Сократов Г.И. Структурная геология. – М.: Недра, 1972.

5. Левитес Я.М. Историческая геология. – М.: Недра, 1970.

6. Геологическое строение СССР, т. I – XXXX. – М.: Недра, 1968-69.

7. Косыгин Ю.А. Тектоника. – М.: Недра, 1969.

8. Рыбаков В.Ф. и др. Курс месторождений неметаллических полезных ископаемых. – М.: Недра, 1969.

9. Рудные месторождения СССР. – М.: Недра, 1974, т. 1-3.

10. Цейслер В.М. Тектонические структуры на геологической карте СССР. – М.: Недра, 1979.

11. Тектоническая карта СССР и сопредельных стран в масштабе 1:5000000. – М.: Госгеолтехиздат, 1957.

Словари:

12. Геологический словарь. – М.: Недра, 1973, т. 1,2.

13. Стратиграфический словарь СССР. – Л.: Недра, 1974, т. 1-5.

14. Справочник по тектонической терминологии. – М.: Недра, 1970.

15. Петрографический словарь. – М.: Недра, 1981.

Инструкции, указания, руководства:

16. Стратиграфический кодекс СССР. – Л.: Недра, 1977.

17. Основные требования к содержанию и оформлению обязательных геологических карт масштаба 1: 50000 (1:25000). – Л.: Недра, 1977.

18. Задачи и правила изучения опорных стратиграфических разрезов. – Л.: Недра, 1983.

19. Инструкция по составлению и подготовке к изданию геологической карты и карты полезных ископаемых масштаба 1:200000. – М.: Госгеолтехиздат, 1955.

20. Типовые условные обозначения для карт разного геологического содержания. Геологическая карта. – Л.: Недра, 1975.

21. Методическое руководство по геологической съёмке масштаба 1:50000. – Л.: Недра, 1978, т. 1,2.

22. Методические указания по геологической съёмке масштаба 1:50000. – Л.: Недра, вып. I, 1970; вып. II, 1971; вып. III, 1972; вып. IV, 1972.

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Учебное пособие: Методические указания для выполнения курсовой работы по структурной геологии для студентов II курса специальностей 011100 геология, 011400 гидрогеология и инженерная геология, 011500 геология и геохимия горючих полезных ископаемых и 011500 «геофизика»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222430)
Комментарии (3004)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
