Учебное пособие: Методические указания к выполнению курсовой работы для студентов специальности 120100 «Технология машиностроения»

Название: Методические указания к выполнению курсовой работы для студентов специальности 120100 «Технология машиностроения»
Раздел: Остальные рефераты
Тип: учебное пособие Добавлен 12:57:36 14 февраля 2012 Похожие работы
Просмотров: 263 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

ГОУ ВПО Саратовский государственный технический университет

технологическая оснастка

Методические указания

к выполнению курсовой работы

для студентов специальности 120100 –

«Технология машиностроения»

Одобрено

редакционно-издательским

советом

Саратовского государственного

технического университета

Саратов 2009

Условные обозначения:

Рх, Ру, Рz - составляющие силы резания:

Р – результирующая сила резания;

М – момент сил резания:

g - ускорение свободного падения;

m - масса заготовки;

Fц – центробежная сила;

V, - линейная и угловая скорость соответственно;

R -радиус вращения центра массы;

Fи - сила инерции;

а – ускорение;

Q -сила закрепления заготовки;

εУ - допустимая погрешность установки заготовки в приспособлении;

εУд - действительная погрешность установки заготовки;

δ - допуск на размер обрабатываемой поверхности;

∆с - суммарная погрешность станка;

∆к - погрешность, вызванная непостоянством сил резания;

∆н -погрешность настойки станка на размер;

∆и - погрешность обработки, вызванная износом режущего инструмента;

∆т - температурная погрешность обработки;

Uо -удельный размерный износ инструмента на единицу длины хода резания;

ωт - податливость технологической системы;

t - глубина резания;

∆р - погрешность регулирования положения инструмента при обработке заготовки;

∆изм. - погрешность измерения размера;

∆расч. - погрешность расчёта настроечного размера по результатам измерения выборки обработанных заготовок;

εб - погрешность базирования заготовки в приспособлении;

εз - погрешность закрепления заготовки;

εп - погрешность приспособления;

Ку - коэффициент унификации приспособления;

Еу - число унифицированных сборочных единиц и деталей в приспособлении;

Ео - число оригинальных сборочных единиц и деталей в приспособлении;

Ес - число стандартных сборочных единиц и деталей в приспособлении;

Кз - коэффициент загрузки оснастки;

Тшт. к. - среднее штучно-калькуляционное время обработки заготовок в приспособлении;

N - объем выпуска изделий в год;

Фд - действительный годовой фонд времени;

Сn - себестоимость приспособления;

q - средняя себестоимость одной детали приспособления;

Z - число деталей в приспособлении;

Kn - коэффициент сложности приспособления;

Т - срок окупаемости приспособления;

С1 и С2 - себестоимость изготовления деталей приспособления по старому и новому вариантам;

L - суммарная длина обрабатываемых поверхностей операционной партии заготовок в промежуток времени между подналадками оборудования.

ВВЕДЕНИЕ

Машиностроение – важнейшая отрасль промышленности. Его продукция – машины различного назначения.

В современном машиностроении особое место занимает технологическая оснастка и ее основная часть - станочные приспособления. Внедрение и широкое использование прогрессивной технологической оснастки является рациональной формой повышения производительности труда и эффективности производства.

Приспособлениями в машиностроении называют вспомогательные устройства, используемые для выполнения операций механической обработки, сборки и контроля.

Сложность построения технологических процессов в машиностроении обусловливает большое разнообразие конструкций приспособлений и высокий уровень предъявляемых к ним требований. Неправильные технологические и конструктивные решения при изготовлении приспособлений приводят к удлинению сроков подготовки производства и снижению его эффективности.

Использование приспособлений способствует повышению производительности и точности обработки, сборки и контроля; облегчению условий труда рабочих; строгой регламентации длительности выполняемых операций; расширению технологических возможностей оборудования; повышению безопасности работы и исключению аварий.

По целевому назначению приспособления можно разделить на пять основных групп.

1. Станочные приспособления, используемые для установки и за-

крепления обрабатываемых заготовок. Эти приспособления подразделяются на сверлильные, фрезерные, расточные, токарные и др.

2. Приспособления для закрепления рабочего инструмента. Эта

группа приспособлений играет роль связующего звена между инструментом и станком, тогда как первая группа приспособлений связывает заготовку со станком. При помощи приспособлений первой и второй групп осуществляется наладка технологической системы станок-заготовка-инструмент.

Данная группа приспособлений, называемая также вспомогательным

инструментом, характеризуется большим количеством нормализованных и типовых устройств, что является следствием широкой стандартизации и нормализации инструментов.

3. Сборочные приспособления, используемые для выполнения со-

единений сопрягаемых деталей в сборочные единицы и изделия.

4. Контрольные приспособления, применяемые для проверки заго-

товок, при промежуточном и окончательном контроле деталей в процессе обработки, а также для проверки сборочных единиц и машин.

5. Приспособления для захвата, перемещения и перевертывания об-

рабатываемых заготовок и сборочных единиц.

Методические указания направлены на усвоение студентами наиболее трудных разделов дисциплины "Технологическая оснастка". Теоретические положения этой дисциплины используются при проектировании различной технологической оснастки, широко применяемой в цехах машиностроительных заводов во всех типах производства, включая автоматизированное и гибкое автоматическое (ГАП).

Указания разработаны в соответствии с программой изучения дисциплины и помогут студентам закреплять теоретические знания, выработать практические навыки по расчету и проектированию станочных приспособлений, необходимые для выполнения курсовой работы, дипломного проектирования и практической инженерной деятельности.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Курсовая работа выполняется с использованием материалов ранее выполненного курсового проекта по дисциплине «Технология машиностроения», т.к. задача конструирования приспособлений вытекает из более общей задачи проектирования технологического процесса изготовления изделия.

Курсовую работу выполняют и представляют на рецензию и защиту в форме чертежа общего вида разработанного приспособления формата А1, выполненного средствами машинной графики, и пояснительной записки (ПЗ) объемом, как правило, 12-15 страниц машинописного текста, включая схемы, рисунки и таблицы. Пояснительная записка пишется через 1,5 интервала на листах формата А4 (210×297 мм) шрифтом 14. Приложением к ПЗ является спецификация разработанной конструкции приспособления.

Текст записки делят на разделы в соответствии с рассматриваемыми вопросами (темами). Разделы нумеруют арабскими цифрами. Введение не нумеруют. После номера раздела ставят точку. После названия раздела точку не ставят. Текст раздела можно разделять на подразделы, которые нумеруют арабскими цифрами в пределах каждого раздела. Номер подраздела должен включать номер раздела и номер подраздела, разделенные точкой (например «2.3.», «3.1.» и т.п.).

В заголовках разделов и подразделов не должно быть переносов слов. Заголовки подразделов следует писать, отступив две строки от предыдущего текста. Отступив строку после заголовка, начинают писать текст подраздела.

По всему тексту ПЗ следует соблюдать единство терминологии. Размерность одного и того же параметра в пределах ПЗ должна быть постоянной.

Математические формулы должны быть написаны отчетливо. В экспликациях значения символов и числовых коэффициентов приводят непосредственно под формулой с указанием размерности и в той последовательности, в какой они даны в формуле. Первую строку экспликации начинают со слова «где», двоеточие после которого не ставят.

Иллюстрации в записке (рисунки, схемы, чертежи и т.п.) и таблицы располагают по тексту ПЗ после первого упоминания о них, снабжают пояснительными надписями и номерами, на которые делают ссылки в тексте пояснительной записки. Рисунки нумеруют последовательно арабскими цифрами порядковой нумерации в пределах всей ПЗ.

Все иллюстрации именуют рисунками (сокращенно «Рис.»). Каждый рисунок сопровождают содержательной надписью, которую располагают под рисунком после его номера. Здесь же дают расшифровку условных обозначений, принятых на рисунке. Допускается выполнение рисунков на отдельной странице.

Каждая таблица должна иметь заголовок, поясняющий сущность материала, представленного в таблице. Заголовок помещают над таблицей и начинают с прописной буквы. Таблицы нумеруют последовательно арабскими цифрами порядковой нумерации в пределах всей ПЗ. Номер таблицы размещают перед ее заголовком.

Нумерация страниц записки должна быть сквозной: первой страницей является титульный лист, второй – содержание, третьей – введение и т.д. Номер проставляют, начиная со второй страницы, арабскими цифрами в правом верхнем углу.

Все ссылки на использованные литературные источники дают по тексту ПЗ в квадратных скобках с указанием номера по списку использованной литературы (например [2], [5], и т.п.).

Список использованных литературных источников включают в сквозную нумерацию страниц и оформляют в соответствии с общепринятыми правилами.

Содержание курсовой работы

Исходные данные

Конструирование приспособления тесно связано с разработкой технологического процесса изготовления данной детали. Конструктор приспособления в качестве исходных данных получает конкретные указания от технолога, который определяет схему приспособления.

В задачу технолога входят: выбор технологических баз; установление маршрута обработки; уточнение содержания технологических операций с разработкой операционных чертежей и указанием промежуточных размеров по каждой операции; установление режимов резания; определение нормы времени на операцию по элементам; выбор типа и модели станка.
В задачу конструктора входят: конкретизация принятой технологом схемы установки; выбор конструкции и размеров установочных элементов приспособления; определение величины необходимой силы закрепления; уточнение схемы и размеров зажимного устройства; определение размеров направляющих деталей приспособления; общая компоновка приспособления с установлением допусков на изготовление деталей и сборку приспособления.

В процессе выполнения курсовой работы студент как бы играет роль и технолога и конструктора технологической оснастки.

Таким образом, исходными данными для конструирования станочного приспособления являются:

1. Чертеж заготовки;

2. Рабочий чертеж детали и технические условия ее приемки;

3. Тип производства;

4. Операционный чертеж (операционный эскиз) заготовки на предшествующую операцию и операцию, на которую разрабатывается приспособление;

5. Технологический процесс изготовления детали, включающий: обоснование последовательности обработки детали; принятую схему базирования заготовки на данной операции; используемые оборудование и инструменты; режимы резания, принятые для операции, на которую разрабатывается приспособление, и норма времени на эту операцию;

6. Годовой объем выпуска деталей и величина производственной партии (для серийного типа производства);

7. Стандарты и нормали на детали и сборочные единицы станочных при-

способлений, а также альбомы нормализованных конструкций.

Указанные исходные данные принимаются студентом из ранее разрабо-

танного им в качестве технолога курсового проекта по дисциплине «Технология машиностроения».

Содержание пояснительной записки

- Титульный лист;

- задание на курсовое проектирование;

- рабочий чертеж детали;

- операционный чертеж на операцию, для которой разрабатывается приспособление;

-

Разделы пояснительной записки:

- выбор аналога приспособления на основе анализа типовых приспособлений по литературным, патентным источникам и используемым в производстве;

- выбор схемы приспособления;

- описание конструкции приспособления;

- расчёт точности обработки заготовок в приспособлении;

- расчёт потребных сил и моментов закрепления заготовки в приспособлении;

- выбор типа привода приспособления и расчёт его геометрических размеров;

- выявление слабого звена приспособления и его расчет на прочность;

- расчёт технико-экономических показателей эффективности предложенной конструкции приспособления;

- разработка конструкции приспособления;

- приложение – спецификация чертежа общего вида разработанного приспособления.

Графическая часть: - чертеж общего вида приспособления ( формат А-1)

ОСНОВНЫЕ ЭТАПЫ РАЗРАБОТКИ И ОБОСНОВАНИЯ КОНСТРУКЦИИ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ

Конструирование приспособления

1. Последовательность конструирования

Конструирование приспособления целесообразно начинать с уточнения схемы установки. Зная принятую в технологическом процессе схему базирования заготовки, точность и шероховатость базовых поверхностей, необходимо определить тип и размер установочных элементов, их количество и взаимное положение. Решение этого вопроса должно быть увязано с требуемой точностью обработки на данной операции.

Зная из технологического процесса величины и направление действия сил резания и моментов резания, устанавливается необходимая величина, направление и место приложения сил закрепления.

Исходя из регламентированного времени на закрепление и открепление заготовки (одна из составных частей нормы времени на операцию), типа приспособления (одно- или многоместное), конфигурации и точности заготовки и величины сил закрепления выбирают тип зажимного устройства и определяют его основные размеры. Устанавливают тип и размер деталей для направления и контроля положения режущего инструмента. Выявляют необходимые вспомогательные устройства, выбирают их конструкции и размеры исходя из массы заготовки и необходимой точности обработки. При этом следует максимально использовать имеющиеся нормали и стандарты.

Разработку общего вида приспособления начинают с нанесения на лист контуров заготовки, желательно в масштабе 1:1, на листе формата А1. Удобно использовать для чернового варианта бумагу-«миллиметровку». В зависимости от сложности схемы приспособления вычерчивают несколько проекций заготовки на достаточном расстоянии друг от друга.

Разработку общего вида приспособления ведут методом последовательного нанесения отдельных элементов приспособления вокруг контуров заготовки (приспособление как бы «наращивают» на заготовку), причем делают это одновременно на всех проекциях чертежа заготовки.

Сначала вычерчивают установочные элементы, затем – зажимные устройства, детали для направления инструмента и вспомогательные устройства. После этого определяют контуры корпуса приспособления, который объединяет все эти элементы.

Чистовой вариант общего вида конструкции приспособления выполняют на листе формата А1. На общем виде указывают его габаритные размеры, присоединительные размеры и размеры, которые необходимо выдержать при сборке и отладке приспособления; дается нумерация деталей для составления спецификации, прилагаемой к пояснительной записке. На чертеже общего вида должны быть указаны технические условия на сборку приспособления.

В технических условиях указывается необходимая точность сборки и пригонки отдельных элементов приспособления (допускаемые отклонения расположения основных деталей), необходимая регулировка приспособления, его отладка, методы проверки при установке на станок, отделка, маркировка и пр.

Указанный чертеж выполняется с применением одного из графических редакторов на ЭВМ. Электронная версия чертежа общего вида приспособления должна быть сохранена для использования при дальнейшем курсовом и дипломном проектировании.

2. Обеспечение точности и жесткости приспособлений

Для получения заданной точности обработки конструируемое приспо-

собление должно быть достаточно жестким. Жесткость в первую очередь должна быть обеспечена в направлении действия сил закрепления и сил резания. Для этой цели следует применять конструкции приспособлений по возможности с минимальным количеством стыков и устранять внецентренное приложение сил. Предпочтительны цельные или сварные конструкции деталей, менее желательны сборные конструкции.

Для уменьшения контактных деформаций стыков необходимо уменьшать шероховатость контактирующих поверхностей. Контактная жесткость стыков может быть повышена при наличии тонкого слоя клея между контактирующими поверхностями. Слой клея повышает демпфирующие свойства стыка при возникновении вибрации.

Детали приспособления должны быть жесткими при изгибе и кручении. Корпусные детали приспособлений не должны деформироваться при закреплении и не должны вызывать деформации стола станка, на котором они закреплены.

3. Экономические расчеты

При конструировании приспособления необходимо обосновать эконо-

мическую целесообразность его изготовления и эксплуатации. При этом должна быть сопоставлена себестоимость изготовления (или покупки) и использования различных вариантов (не менее двух) приспособлений, например, имеющегося универсального и сконструированного в курсовой работе приспособлений.

1. Разработка конструкции приспособления

Разработка конструкции технологической оснастки выполняется в следующей последовательности:

-ориентировочный выбор по литературным и патентным источникам или на основе производственного опыта схемы приспособления, обоснование схемы базирования и закрепления заготовки;

-отнесение выбранной схемы приспособления к схемам группы приспособлений согласно существующей классификации, усвоение методики конструирования приспособлений данной группы и правил безопасности при эксплуатации /ГОСТ 12.2.029-83/;

-расчёт точности обработки заготовок в приспособлении;

-расчет потребных сил и моментов закрепления заготовки, выбор типа привода, расчет его основных параметров;

-выявление наиболее слабого звена приспособления, расчет его на прочность;

-расчет технико-экономические показателей эффективности пред­ложенной конструкции приспособления;

-разработка чертежа общего вида приспособления;

-описание конструкции и принципа работы приспособления.

2. Расчет потребных сил закрепления заготовки

При обработке заготовок в приспособлениях одновременно или в различном сочетании действуют следующие силы.

2.1. Сила и момент сил резания : Рх, Ру, Рz, М.

Силы резания определяют по эмпирическим формулам теории резания или справочным данным. По числовому значению, направлению действия и месту приложения силы являются переменными величинами, так как могут изменяться во времени вследствие неравномерности припуска на механическую обработку, непостоянства механических свойств по объему обрабатываемого материала, затупления режущего инструмента и других факторов.

2.2. Сила тяжести

G=m. g

Силу тяжести не учитывают, если заготовка имеет небольшую массу.

2.3. Центробежная сила

Она появляется при смещении центра масс заготовки относительно оси ее вращения во время обработки заготовок на токарных и шлифовальных станках. Центробежная сила заметно проявляет себя при чистовой обработке заготовок больших размеров и массы, а также с увеличением частоты их вращения.

2.4. Сила инерции

Возникает при возвратно-поступательном движении заготовок большой массы во время их обработки на продольно-строгальных, горизонтально-расточных, фрезерных и других станках, а также на станках с ЧПУ во время быстрого останова стола при большой скорости движения /позиционировании/.

2.5. Сила закрепления Q

Создается ручным или механизированным зажимным устройством приспособления и удерживает заготовку в состоянии покоя во время ее обработки и действия на нее других возникающих сил. При проектировании приспособлений сила закрепления заготовки является искомой, и ее рассчитывают, решая задачу статического равновесия твердого тела при действии всех приложенных к нему сил и моментов.

Расчет погребных сил закрепления заготовки начинают с разработки расчётной схемы приспособления. Она необходима для уяснения принципа работы приспособления, правильного выбора схемы базирования и закрепления заготовки, расчета сил закрепления, расчета на прочность или вычисления деформации наиболее нагруженных элементов зажимного устройства и поверочного расчета приспособления на точность. Расчетную схему вычерчивают точно и аккуратно в произвольном масштабе, при этом количество проекций схемы должно быть достаточным для понимания принципа работы приспособления и сущности выполненных расчетов.

3. Порядок разработки расчетной схемы

и определения потребных сил закрепления заготовки

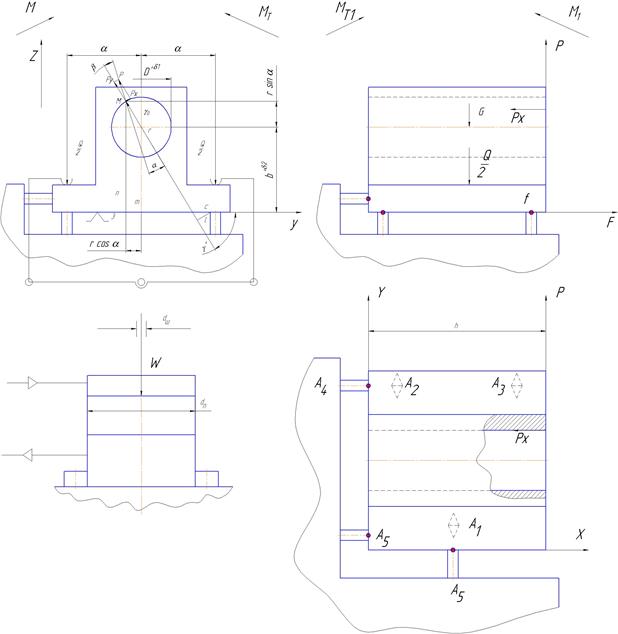

3.1. Вычерчивают заготовку и установочные элементы приспособления;

3.2. Показывают режущий инструмент в начальный момент обработки с создаваемыми им силами резания;

3.3. Наносят на схему силу тяжести, а также силы центробежную и инерции, если они имеются;

3.4. Рассматривают возможные результаты действия внешних сил:

-на заготовку действуют силы, стремящиеся сдвинуть ее относительно установочных элементов /опор/ приспособления;

-на заготовку действуют только моменты, стремящиеся опрокинуть или повернуть ее относительно установочных элементов приспособления;

-на заготовку действуют силы и моменты, стремящиеся сдвинуть или опрокинуть ее относительно установочных элементов приспособления;

3.5. Выбирают поверхности заготовки, к которым можно приложить силы закрепления, руководствуясь тем, чтобы эти поверхности были расположены по возможности напротив опорных точек, что обеспечивает более надежное и устойчивое закрепление заготовки в приспособлении и уменьшает ее деформацию. Намечают схему закрепления заготовки зажимным устройством, рассматривая оптимальные варианты приложения силы закрепления в одной, двух или нескольких точках.

3.6. Окончательно уточняют действие всех сил на заготовку, элементы зажимного устройства и корпус приспособления; если силы действуют под углом, их раскладывают по направлениям осей Х, У, Z прямоугольной системы координат. Решая задачу статического равновесия твердого тела, составляют условия равновесия заготовки в приспособлении при действии на нее сил и моментов и рассчитывают требуемую силу закрепления.

3.7. По эмпирическим формулам или справочным данным находят числовую величину всех сил и моментов, действующих на заготовку.

3.8. Принимают окончательный вариант схемы закрепления заготовки и решают вопрос о целесообразности применения дополнительных опор для придания большей устойчивости заготовке в приспособлении, если она не обладает достаточной жесткостью; вычерчивают механизированное зажимное устройство, показывают его связь с корпусом приспособления и элементами, посредством которых оно передает создаваемую им силу на заготовку.

3.9. Определяют основные варианты конструкции силового устройства, диаметр и ход пневматического или гидравлического цилиндра, пневматической камеры и др. Если приспособление универсальное, то следует учитывать, что оно может быть использовано не только для обработки данной, но и других типоразмеров заготовок. При выполнении этого расчета используются известные формулы для определения сил, создаваемых силовыми устройствами: пневмо- или гидроцилиндрами, пневмокамерами и др.

4. Выявление слабого звена приспособления

и его расчет на прочность

При действии силы закрепления элементы приспособления испытывают напряжения сжатия, растяжения, изгиба, кручения или могут находиться в сложном напряжённом состоянии. Для предотвращения разрушения элементов приспособления наиболее слабый из них следует рассчитать на прочность в опасном сечении, используя известные формулы дисциплин «Сопротивление материалов» и «Детали машин».

Слабым звеном в этом случае может быть элемент конструкции, воспринимающий максимальную нагрузку или имеющий минимальное поперечное сечение.

5. Расчет точности обработки заготовок в приспособлении

Расчет выполняется в следующей последовательности:

5.1. Определяется допустимая погрешность установки заготовки в приспособлении.

Она равна разности допуска на выполняемый размер детали по чертежу и суммы погрешностей статической и динамической настройки технологической система /ТС/. Суммирование погрешностей статической и динамической настройки ТС следует производить с учетом вида составляющих погрешностей: случайные, систематические, постоянные, зависимые, независимые, скалярные, векторные, функциональные, а также с учетом законов их распределения и относительной величины.

В первом приближения, когда составляющие погрешности имеют один порядок величин, допустимая погрешность установки заготовки может быть определена по следующей формуле:

Величина допуска на выполняемый размер определяется из чертежа детали, суммарная погрешность формы обрабатываемой поверхности находится по табл. 55, с. 581 [3], погрешность станка DС - по паспорту станка; если станок после ремонта, то пробной обработкой партии заготовок.

Погрешность DК, вызываемая непостоянством сил резания, определяется из выражения:

Величину Ру вычисляют по формуле теории резания или пользуются справочными данными, wт - по паспортным данным станка или ориентировочно принимают равной wт =(5-10).10-6 мм/н. Кроме того, она может быть вычислена по известной зависимости [4].

Погрешность настройки станка определяют из выражения:

Погрешность регулирования DР положения инструмента зависит от способа регулирования и определяется по табл.1.

Таблица 1

Погрешность регулирования DР положения инструмента

Способ регулирования

По лимбу с ц.д. 0,05 мм

По лимбу с ц.д. 0,001 мм

По жесткому упору

По индикатору с ц.д. 0,01 мм

0,015-0,030

0,005-0,010

0,020-0,025

0,010-0,030

Погрешность измерения Dизм определяется в зависимости от способа измерения и погрешности мерительного инструмента, указанной в его паспорте или по справочной литературе [6] , погрешностью Dрасч при большом объеме выборки можно пренебречь.

Температурная погрешность DТ обработки принимается равной

DТ =(0,10-0,15)d-для лезвийного инструмента

DТ =(0,30-0,40)d-для абразивного инструмента.

Погрешность размерного износа инструмента отделяется по формуле

значения Uo даны в табл. 2.

Температурную погрешность DТ и погрешность Dи , вызываемую износом инструмента, обычно суммируют между собой как векторные величины с учетом знака.

5.2. Определение действительной погрешности установки заготовки.

Действительная погрешность установки заготовки в приспособлении ЕУд приближенно может быть найдена по табл. 1- 4., более точно - по табл. 5-7, с.518— 522[3]; для некоторых типов приспособлений погрешность установки дана в табл.3.

Погрешность, вызванную несовпадением технологической и конструкторской баз (Dнб ) находят на основе построения и анализа размерных цепей и зазоров [5] .

5.3. Сопоставление действительной погрешности установки заготовки с допустимой.

Таблица 2

Значения относительного /удельного/ износа резцов

при чистовом точении

Обрабатываемый материал

Материал инструмента

Скорость резания, м/мин

Относительный износ, мкм/мм

1

2

3

4

Сталь 30ХМ термообработанная sв=1080 мн/м2

Т15К6

Т21К8

Т30К4

100

150

12,5

9,2

6,5

Сталь легированная sв=900 мн/м2

Т15К6

Т30К4

Т60К6

ВК3

ВК4

ВК11

135

8,5

3,5

2,0

9,5

30,0

140,0

Сталь хромникельмолибде-новая

Минералокерамика ЦМ332

200

12,0

8

Сталь 2Х13

Т15К6

85

15,0

1

2

3

4

Сталь ШХ15

Т15К6

70

20,0

Сталь 20

Т30К4

150

4,0

1

2

3

4

Сталь 45

Т15К6

Т21К8

Т30К4

Т60К6

120

480

12,0

20,0

3,0

2,5

Минералокерамика ЦМ 332

60

100

300

400

0,5

0,7

0,8

1,0

Чугун СЧ 18-28

ВК4

ВК8

ВК3

90

8,5

13,0

19,0

Чугун СЧ 18-36

ВК8

100

120

140

13,0

18,0

35,0

Чугун легированный 230

ВК3

90

120

240

2,5

3,5

11,0

Цветные сплавы: Д1Т

АЛ2

Бр.АМЦ 9-2

ВК8

ВК8

ВК8

200

180

150

2,0

2,0

4,0

Если соблюдается условие ЕУд<ЕУто, следовательно, приспособление обеспечивает заданную точность обработки. Если это условие не соблюдается, то приспособление окажется непригодным для выполнения данной операции и будет необходимо принять соответствующие меры: изменить схему базирования, конструкцию приспособления или способ обработки.

5.4. Определение погрешности приспособления.

Допустимая погрешность установки заготовки ЕУ состоит из случайных погрешностей: базирования ЕБ, закрепления ЕЗ, приспособления и равна их сумме.

При использовании в приспособлениях типовой схемы базирования погрешность базирования находят по известным формулам табл. 8,.с.523 [3] погрешность закрепления определяют по формулам с.530 [3] или табличным данным. Если в приспособлении предложена оригинальная схема базирования, то погрешность базирования рассчитывают самостоятельно.

Отношение погрешности приспособления к допуску на выполняемый размер детали называют коэффициентом запаса точности приспособления.

Чем больше Кт – тем надежнее и долговечнее будет работать приспособление с требуемой точностью.

В практике

Величину погрешности п распределяют между основными конструктивными элементами приспособления, влияющими на точность обработки, т.е. решают обратную задачу сборочных технологических цепей: по допуску замыкающего звена находят допуск составляющих звеньев

,

где - погрешность /допуск/ приспособления на износ установочных элементов;

- для опор, у которых малая площадь контакта с заготовкой;

- для опор с развитой поверхностью контакта с заготовкой (пластины, пальцы с плоской поверхностью).. Обычно принимают n =0,5.

Таблица 3

Погрешность закрепления заготовок в радиальном /числитель/ и осевом /знаменатель/ направлениях

Характеристика базовой поверхности

Поперечные размеры заготовок /в мм/

10-18

18-30

30-50

50-80

80-120

120-180

180-260

1. Погрешность закрепления заготовок в радиальном /числитель/ и осевом /знаменатель/ направлениях при установке заготовок на шпинделе станка.

1.1. Установка в цанге

Холоднотянутая калиброванная

Чисто обработанная

-

-

-

-

-

-


1.2. Установка в 3-кулачковом самоцентрирующем патроне.

Литьё в песчаную форму машинной формовки по металлической модели

Литьё в постоянную форму

Литье по выплавляемой модели

Литьё под давлением

Горячая штамповка и горячекатаная

Предварительно обработанная

Чисто обработанная

1.3. Установка в пневматическом патроне.

Литьё в песчаную форму машинной формовки по металлической модели

Литьё в постоянную форму

Литье по выплавляемой модели

Литьё под давлением

Горячая штамповка и горячекатаная

Предварительно обработанная

Чисто обработанная

2. Погрешность закрепления заготовок на столе станка на опорные пластины /числитель/ и опорные штыри /знаменатель/

2.1 Установка в приспособлении с ручным зажимом

Литьё в песчаную форму машинной формовки по металлической модели

Литьё в постоянную форму

Литье по выплавляемой модели

Литьё под давлением

Горячая штамповка и горячекатаная

Предварительно обработанная

Чисто обработанная

Шлифование


2.2. установка в приспособлении с пневматическим зажимом.

Литьё в песчаную форму машинной формовки по металлической модели

Литьё в постоянную форму

Литье по выплавляемой модели

Литьё под давлением

Горячая штамповка и горячекатаная

Предварительно обработанная

Чисто обработанная

Шлифование

ПРИМЕЧАНИЯ

1. При установке на оправку нужно учитывать погрешность базирования и принимать погрешность закрепления в зависимости от способа крепления оправки: в гильзе, патроне или зажимном приспособлении.

2. Установка в жестких центрах не дает погрешности закрепления в радиальном направлении. Погрешность закрепления, образующаяся при установке в плавающий передний и вращающийся задний центры, не учитывается, так как перекрывается отклонением заготовки под действием силы резания.

3. Установка на магнитной плите не дает погрешности.

4. За поперечный размер заготовки необходимо принимать наибольший размер в сечении по нормали к обрабатываемой поверхности.

N - число контактов заготовки с опорой (объем выпуска изделий);

- постоянные коэффициенты [2, с.21];

- погрешность установки приспособления на столе станка, составляет 0,010 - 0,020 мм;

- погрешность изготовления установочных элементов и их монтажа в корпусе принимают 0,005 - 0,010 мм;

- погрешность изготовления и установки элементов для направления режущего инструмента. При направлении сверл по кондукторным втулкам её вычисляют по формуле:

S - наибольший зазор между отверстием в кондукторной втулке и сверлом. Назначается по ГОСТ 8851-81, ГОСТ 3047-81;

a - раcстояние между торцом втулки и детали: при обработке чугуна равно 0,5 d сверла, стали и вязких материалов - d сверла;

b - глубина обрабатываемого отверстия по чертежу детали;

h - высота втулки; для стандартных втулок принимается по ГОСТ 18429-83, ГОСТ 18430-83, ГОСТ 15362-83;

Суммарная погрешность всех остальных элементов приспособления, влияющая на точность обработки, находится из разности:

Суммарная погрешность равна суммарному допуску размера на сборочном чертеже приспособления.

Если величины выдерживать экономически нецелесообразно или невозможно, то необходимо внести изменения в конструкцию приспособления и сделать повторный расчет.

6. РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ ЭФФЕКТИВНОСТИ ПРЕДЛОЖЕННОЙ КОНСТРУКЦИИ ПРИСПОСОБЛЕНИЯ

К числу этих показателей можно отнести следующие:

6.1. Коэффициент унификации.

При подсчете учитывают только те неунифицированные узлы и отдельные детали (помимо крепежных), которые входят непосредственно в конструкцию изделия. Этот коэффициент характеризует преемственность проектируемой конструкции приспособления./

6.2. Коэффициент стандартизации.

При расчете этого коэффициента также учитывают только те нестандартные узлы и детали (помимо крепежных), которые входят непосредственно в конструкцию изделия.

6.3. Коэффициент загрузки единицы технологической оснастки.

6.4. Себестоимость изготовления приспособления может быть рассчитана по формуле

Себестоимость изготовления одной условной детали определяется по данным базового предприятия, а коэффициент сложности приспособления - по табл. 4.

Таблица 4

Значение коэффициента Кп сложности приспособления

Характе-ристика приспо-соблений

Мелкие приспо-собления с простым корпусом

Мелкие приспо-собления с

корпусом средней сложности

Мелкие приспособления со сложным принципом

работы

Средние по

габаритам приспособления с простым циклом работы

Средние по

габаритам приспособления со слож-ным кор-пусом и циклом работы

Средние приспособления с механизированным

приводом

Число деталей в присп.

<5

5 – 15

15 - 23

25 - 40

40 - 55

56 - 95

Кп

8 - 10

10 - 40

50 - 100

100 - 200

260 - 400

600 - 1000

Ориентировочно стоимость приспособления в сопоставимых ценах может быть определена по табл. 5.

Таблица 5

Стоимость универсальных и специальных приспособлений

Наименование

приспособлений

Основные размеры,

мм

Стоимость,

руб.

Машинные тиски с винтовым, эксцентриковым и реечным зажимами

То же с пневматическим зажимом

То же поворотные

самоцентрирующие

Головки делительные универсальные

Столы поворотные круглые с ручной подачей

- // - с механической подачей

- // - прямоугольные двухпозиционные

-

Приспособления с ручным зажимом детали:

одноместные

многоместные

Приспособления с гидравлическим и пневматическим зажимами деталей:

одноместные

многоместные

Кондукторы:

накладные

передвижные

поворотные на 1-й или 2-х стойках

для горизонтально-расточных станков

с пневматическим зажимом для нескольких отверстий

Универсальные, скальчатые с одной и двумя стойками

Для крепления инструмента:

Многошпиндельные сверлильные головки: специальные

универсальные (2-, 4 – шпиндельные)

Для автоматизации станков:

Автооператоры к станкам

Бункеры к станкам: сложные

средней сложности

вибрационные

Магазины к станкам: сложные

средней сложности

160÷400

20÷50

160÷400

20÷50

75÷200

665÷850

110÷180

250÷350

110÷180

200÷270

350

1200

100×100

250×250

450×450

400x400

600x600

800x800

300x250

500x350

100×500

От 100x200 до 200x400

От 300x400 до 700x500

От 250×500 до 400×1000

От 150x300 до 250x300

3300-5720

30-140

3300-5750

30-150

200-400

1100-1350

2000-2650

3300-5750

1100-1800

6800-7250

7970

8480

120-140

1000

1760

3080

4000

5280

7480

8500

6800

6600-7950

9700-11880

9500-14800

7800-10600

1320-2620

4400-11000

3520-9240

1320-19800

1320-2200

13200-17800

3520-15720

22000-44000

22000-66000

13200-22000

6600-13200

4400-13200

22000-44000

ПРИМЕЧАНИЯ

1. Годовые расходы, связанные с ремонтом и обслуживанием

приспособлений, могут быть приняты в размере 10-25% их первоначальной стоимости в зависимости от интенсивности использования и сложности конструкции приспособления.

2. Амортизация специальных приспособлений принимается в период первого и второго года эксплуатации и не позже 3-х лет. 3-летний срок является предельным, хотя приспособление в отдельных случаях может эксплуатироваться и дольше. Амортизация универсальных приспособлений может быть принята и по фактическому периоду годности, но не более 10 лет.

6.5. Срок окупаемости приспособления.

Величина Т не должна превышать 6,6 лет.

6.6. Экономический эффект от использования приспособления.

7. РАЗРАБОТКА ЧЕРТЕЖА ОБЩЕГО ВИДА ПРИСПОСОБЛЕНИЯ

На основе выполненных расчетов разрабатывают конструкцию приспособления и вычерчивают его чертеж его общего вида на листах /формат А1/ преимущественно масштабе 1:1.

При разработке этого чертежа необходимо усвоить правила безопасности при эксплуатации приспособлений ГОСТ 12.2.029-83, иметь и использовать стандарты на детали и узлы приспособлений и справочную литературу.

К чертежу общего вида предъявляются следующие требования:

1. Чертеж должен быть разработан в соответствии с требованиями ЕСКД. Количество проекций должно быть достаточно для понимания конструкции, принципа работы приспособления и должно позволять вычерчивать рабочий чертеж любой из его деталей.

2. Детали и другие элементы должны быть прочными, технологичными, с минимальной массой и габаритами, обеспечивать удобную сборку, ремонт и эксплуатацию приспособления.

3. На чертеже должны быть указаны: базовые поверхности приспособления, наладочные (сборочные) размеры с требуемыми отклонениями относительно базовых поверхностей, посадочные соединения, присоединительные и габаритные размеры, требования на сборку, наладку, монтаж и эксплуатацию приспособления.

4. Конструкция приспособления должна соответствовать требованиям художественного конструирования и технической эстетики.

5. Заготовка на чертеже показывается синим или красным цветом и условно считается прозрачной.

6. Цветной линией на приспособлении показывается оригинальная часть приспособления, разработанная автором.

8. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПА РАБОТЫ ПРИСПОСОБЛЕНИЯ

В пояснительной записке описывают:

8.1. Служебное назначение приспособления и его технические данные (характеристики).

8.2. Состав конструкции, как правило, начиная с базовой детали (корпуса) и присоединяемых к ней других узлов и деталей.

8.3. Цикл работы приспособления, начиная с установки заготовки и заканчивая ее снятием.

8.4. Новизну конструкции и ее преимущество в сравнении с существующими конструкциями.

9. ПРИМЕР РАСЧЕТА ПОТРЕБНЫХ СИЛ ЗАКРЕПЛЕНИЯ ЗАГОТОВКИ

9.1. Исходные данные.

Требуется разработать конструкцию механизированного приспособления к горизонтально-расточному станку для расточки отверстия в корпусной детали. Из чертежа детали известен требуемый диаметр отверстия , расстояние его оси от плоскости основания и его технические условия на изготовление отверстия. Дан объем выпуска деталей N (шт/год).

Анализ служебного назначения детали, конструкторский контроль чертежа, анализ технических условий изготовления детали и отработка ее конструкции на технологичность позволили уточнить исходные технические условия, выявить ошибки в чертеже, повысить технологичность конструкции.

Расчет типа производства показал, что оно серийное. Следовательно, приспособление должно быть универсальным, со сменными элементами и наладками.

Разработана маршрутная и операционная технология, определены режимы резания и нормы времени, установлено, что обработка отверстий производится после чистовой обработки плоскости основания и черновой - торцовых поверхностей и полок детали.

9.2. Обоснование схемы базирования

Из технологии машиностроения известно, что при обработке корпусных деталей небольшими партиями наиболее целесообразно на большинстве операций механической обработки в качестве технологической базы использовать три взаимно перпендикулярные плоскости; при этом сила закрепления обычно направлена перпендикулярно плоскости основания. Принимаем эту схему базирования (рис.1), так как она обеспечивает соблюдение принципов постоянства и единства баз а, следовательно, наибольшую точность обработке. Кроме того, эта схема наиболее проста в реализации.

9.3. Расчет потребных сил закрепления заготовки

9.3.1. Вычерчиваем заготовку в трех проекциях (рис.1).

9.3.2. Показываем режущий инструмент и создаваемые им силы резания. Так как резец вращается и перемещается вдоль оси, то силы резания - переменные по направлению. Поэтому прикладываем силы резания в произвольной точке М, находящейся на траектории движения режущей кромки инструмента.

9.3.3. Сила тяжести G заготовки прижимает ее к постоянным опорам приспособления, центробежная сила FЦ и сила инерции FИ отсутствуют, так как заготовка неподвижна во время обработки.

9.3.4. Из схемы сил, действующих на заготовку (рис.1), видно, что силы резания стремятся сместить заготовку по направлению осей ОХ и ОY и повернуть вокруг этих осей. Наиболее опасен сдвиг заготовки по направлению оси ОХ под действием силы и по направление оси ОY под действием результирующей силы резания Р, а также поворот заготовки вокруг оси, параллельной оси ОХ и проходящей через опорные точки А2 и АЗ, и вокруг оси ОX (опорные точки А4 и А5). Отрыв заготовки от опор под действием силы Р и поворот ее вокруг ОZ - маловероятен.

9.3.5. Наиболее целесообразно силу закрепления заготовки приложить в двух точках к поверхности лап. Это обеспечит необходимое противодействие силе резания. Приложение силы закрепления в четырех точках против опор А1 – А3 обеспечит большую устойчивость заготовки, но усложнит конструкцию приспособления, а приложение силы закрепления в одной точке, в плоскости симметрии заготовки, уменьшит ее устойчивость.

Рис.1. Расчетная схема определения потребных сил закрепления заготовки

9.3.6. Из окончательного анализа схемы действия всех сил на заготовку очевидно, что под действием силы закрепления Q и силы тяжести G в точках контакта плоскости основания заготовки с постоянными опорами приспособления возникает сила трения

Влияние результирующей силы резания Р на силу трения зависит от угла , который изменяется от 0 до 2.

Так как во время обработки отверстия заготовка находится в состоянии покоя на постоянных опорах приспособления, то сила трения должна быть больше всех действующих сил резания.

1. При действии сил резания по направлению оси OX

откуда при

(1)

2. При действии сил резания по направлению оси ОY

(2)

откуда при

(3)

Момент силы закрепления Q относительно оси, проходящей через опорные точки А2 и А3, должен быть больше момента силы резания Р относительно этой же оси:

(4)

или

(5)

где

Имея (2) и (3), найдем

(6)

Момент сил закрепления относительно оси ОY (опорные точки А4 и А5) должны быть больше момента сил резания:

или

(7)

Найдем производную от выражения в квадратных скобках по переменному аргументу и, приравняв ее к нулю, получим значение , при котором действие силы резания наиболее опасно.

(8)

Определив из (8) критическое значение угла и подставив его в (7), найдем

(9)

Если подставить в полученные зависимости значение сил резания и соответствующие размеры заготовки и приспособления, то можно по формулам(1), (2) , (6) и (9) найти потребную силу закрепления. Так как все соответствующие силы резания действуют одновременно, то потребная сила закрепления должна быть равна сумме этих сил

Из чертежа видно, что заготовка имеет достаточную жесткость, дополнительные опоры не требуются. Применяем начальную схему базирования и закрепления

По известным зависимостям [2,3]и др. определяем основные параметры зажимного устройства. Если в качестве механизированного привода, как в данном случае, используется пневматический цилиндр, то создаваемая им сила закрепления

р - удельное давление сжатого воздуха в сети 0,3 - 0,5 МПа (~ 4 кгс /см2 ),

dп и dш – соответственно диаметры штока и поршня

- коэффициент полезного действия - 0,7-0,85.

Из числового ряда диаметров поршня и штока (ГОСТ 6540-81)

тогда

при

Из условия неподвижного состояния заготовки в приспособлении во время ее обработки

Находим

После расчета диаметра поршня окончательную его численную величину уточняют по числовому раду диаметров поршня, по ГОСТ 6540-81. При этом рекомендуется принимать ближайшую большую величину. Если принятый по числовому ряду диаметр поршня больше расчетной на 10%, то, пользуясь указанными формулами, необходимо рассчитать действительную величину силы, создаваемую пневматическим цилиндром и, следовательно, действительную величину силы закрепления. Величину хода штока устанавливают в зависимости от величины перемещения зажимных элементов для снятия (установки) заготовки в приспособлении с учетом рекомендаций ГОСТ 12.2.029-83.

Литература

1. Корсаков В.С. Основы конструирования приспособлений: учебник для вузов. 2-е изд., перераб. и доп. / Корсаков В.С. М.:Машиностроение. 1983г. 277с.

2. Станочные приспособления: справочник, т.1, 2 (под.ред. Б.Н. Вардашкина и А.А.Шатилова) –М.Машиностроение.1984.

3. Ящерицын П.И.Основы технологии механической обработки и сборки в машиностроении. Минск: Высш. школа, 1974.

технологическая оснастка

Методические указания

к выполнению курсовой работы

Составил ИЗНАИРОВ Борис Михайлович

Рецензент В.В.Болкунов

Оценить/Добавить комментарий
Имя
Оценка

Работы, похожие на Учебное пособие: Методические указания к выполнению курсовой работы для студентов специальности 120100 «Технология машиностроения»

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(222181)
Комментарии (3002)
Copyright © 2005-2019 BestReferat.ru bestreferat@gmail.com реклама на сайте

Рейтинг@Mail.ru
