Реферат: А. В. Петров

Название: А. В. Петров
Раздел: Остальные рефераты
Тип: реферат Добавлен 01:29:12 29 августа 2011 Похожие работы
Просмотров: 44 Комментариев: 11 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать


Дневник
Минобрнауки России

Федеральное государственное образовательное учреждение СПО

Бугурусланский нефтяной колледж

Специальность 130503

«Разработка и эксплуатация нефтяных и газовых месторождений»

ТЕХНОЛОГИЧЕСКАЯ ПРАКТИКА

Выполнял

студент группы 4РБ Павлов А.П.


Оценка

руководителя практики от организации

Руководитель практики от организации


м.п.

Оценка

руководителя практики от колледжа


Руководитель практики от колледжа

Бугуруслан 2010

Содержание

Введение

........................................................................................................

3

1 Требования к выполнению пояснительной записки дипломного проекта .............................................................................................................

4

1.1 Общие требования

.................................................................................

4

1.2 Построение пояснительной записки

...................................................

4

1.3 Изложение текста пояснительной записки

.........................................

6

1.4 Оформление иллюстраций и таблиц

...................................................

8

1.5 Требования к оформлению титульного листа

.....................................

9

2 Основные требования к оформлению графической части проекта.........

10

3 Требования к заданию и содержанию дипломного проекта.....................

11

Заключение.......................................................................................................

12

Список использованных источников.............................................................

13

Приложение А

Пример оформления рамки на листах пояснительной записки................................................................................

14

Приложение Б

Оформление разделов и подразделов текстового документа............................................................................

15

Приложение В

Пример составления содержания пояснительной записки дипломного проекта............................................

16

Приложение Г

Пример оформления структурной единицы «Обозначения и сокращения»...........................................

17

Приложение Д

Пример оформления списка использованных источников..........................................................................

18

Приложение Е

Пример оформления обложки курсовых проектов (работ).................................................................................

19

Приложение Ж

Пример оформления иллюстраций..................................

20

Приложение И

Пример оформления таблиц.............................................

21

Приложение К

Пример оформления титульного листа............................

24

Приложение Л

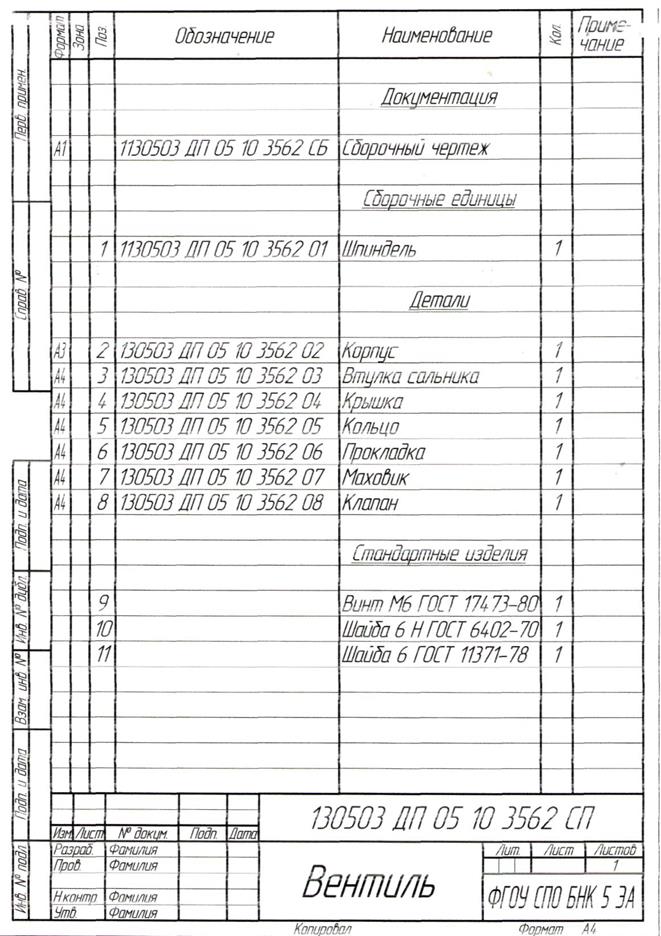

Пример оформления спецификации для чертежей.........

25

Приложение М

Пример оформления экспликации для схем...................

26


Введение

При выполнении любых видов конструкторских документов сту­денты должны пользоваться Государственными стандартами Единой сис­темы конструкторской документации - ЕСКД.

Стандарты ЕСКД обеспечивают упрощение форм конструкторских документов и графических изображений, снижая трудоемкость проектно-конструкторских разработок промышленных изделий.

С учетом перспектив дальнейшего технического прогресса многие ранее изданные стандарты ЕСКД пересматриваются и дополняются. Но даже при наличии всех необходимых сборников стандартов студентам трудно в соответствии с ними выполнить чертеж, курсовой и дипломный проект. Данное пособие имеет целью помочь студентам в части применения некоторых стандартов ЕСКД при выполнении курсовых и дипломных проектов и облегчить пользование стандартами.

1 Требования к выполнению пояснительной записки дипломного (курсового) проекта

1.1 Общие требования

Пояснительная записка составляется при выполнении всех курсо­вых и дипломных проектов, является текстовым документом и должна выполняться в соответствии с требованиями стандартов ЕСКД (ГОСТ2.105-95). Пояснительная записка выполняется на листах формата А4 (297х210 мм).

Каждый лист должен иметь рамку, согласно приложению А.

Документ должен быть выполнен любым печатным способом: на пишущей машинке или с использованием компьютера и принтера, на одной стороне листа белой бумаги, формата А4.

Цвет шрифта должен быть черным.

Тип шрифта: Times New Roman. Шрифт основного текста: обычный, размер 14 пт. Шрифт заголовков разделов: полужирный, размер 16 пт. Шрифт заголовков подразделов: полужирный, размер 14 пт.

Межсимвольный интервал: обычный. Межстрочный интервал: одинарный. Допускается также выполнение пояснительной записки рукопис­ным способом, причем тушью, чернилами или пастой черного цвета чер­тежным шрифтом.

Расстояние от рамки до границ текста должно быть (верхней и нижней строки) сверху и снизу - не менее 10 мм, слева - 5 мм, справа не менее 3 мм.

Абзацы начинаются отступом 15 мм. Опечатки, описки и графиче­ские неточности допускается исправлять (не более трех раз) подчисткой или корректором. По объему пояснительная записка дипломного проекта должна содержать не менее 60 листов, а курсового проекта (работы) не менее 30 листов печатного текста.

1.2 Построение записки

Пояснительная записка дипломного проекта или дипломная работа должна содержать следующие структурные элементы:

- титульный лист;

- задание на проектирование или задание на дипломную работу;

- содержание;

- обозначения и сокращения;

- введение;

- основную часть;

- заключение;

- список использованных источников;

- приложения.

Основная часть пояснительной записки делится на разделы и подразделы. Разделы должны иметь порядковые номера, обозначенные арабскими цифрами без точки в пределах всей записки. Подразделы должны иметь порядковые номера в пределах каждого раздела, состоящие из номера раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Переносы слов в заголовках и подзаголовках не допускаются, точка в конце не ставится. Если заголовок (подзаголовок) состоит из двух предложений, то их разделяют точкой. Наименование разделов и подразделов вместе с их порядковыми номерами записывают строчными буквами (кроме первой) основным шрифтом. Расстояние между заголовком и текстом – 15 мм (2 интервала). Расстояние между заголовком раздела и подраздела 8 мм (1 интервал). Каждый раздел текстового документа рекомендуется начинать с нового листа (страницы). В соответствии с приложением Б. Подразделы, при необходимости, могут быть разбиты на пункты. Номер пункта состоит из номера раздела, подраздела и пункта, разделен­ных точками. Внутри пунктов и подпунктов могут быть приведены перечисления. Перед каждой позицией перечисления следует ставить дефис или строч­ную букву, после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производиться с абзацного отступа.

Например:

- ____________________________________________________________

__________________________________________________________________

- ____________________________________________________________

__________________________________________________________________

1)_____________________________________________________

2)_____________________________________________________

- ____________________________________________________________

__________________________________________________________________

Каждый пункт, подпункт и перечисление записывают с абзацного отступа.

Слова «Содержание», «Введение», «Список использованных источников», «Обозначения и сокращения» записывают в виде заголовка (симметрич­но тексту с прописной буквы). Наименования, включенные в содержание, записываются строчными буквами, начиная с прописной буквы в соответствии с приложением В.

Структурный элемент «Обозначения и сокращения» содержит перечень обозначений, применяемых в данном документе. Запись обозначений и сокращений приводят в порядке приведения их в тексте документа с необходимой расшифровкой и пояснениями в соответствии с приложением Г.

В конце пояснительной записки необходимо приводить список ис­пользованных источников, который оформляется в соответствии с при­ложением Д. Список использованных источников составляется в порядке появления ссылок на них в тексте. Нумерация страниц пояснительной записки и приложений должна быть сквозная. Первой страницей считается титульный лист. Листы спецификаций являются приложениями.

Обложка курсового проекта (курсовой работы) оформляется в соответствии с приложением Е.

1.3 Изложение текста пояснительной записки

Изложение текста должно быть кратким и четким. Сокращение слов в тексте и не допускается. Исключе­ние составляют сокращения, общепринятые в русском языке и установле­нные ГОСТ 2.316 – 68.

Терминология должна соответствовать установленным стандартам, а при их отсутствии - общепринятой в научно-технической литературе.

Недопустимо для одного и того же понятия применять различные научно-технические термины, близкие по смыслу; применять обороты разговорной речи, произвольные словообразования, иностранные слова и термины, при наличии равнозначных слов в русском языке.

В тексте пояснительной записки, за исключением формул, таблиц и рисунков, не допускается применять математический знак (-) перед отри­цательными значениями (следует писать «минус»); применять знак «0» для обозначения диаметра; применять без числовых значений математи­ческие знаки, например > (больше), < (меньше).

Не допускается применять индексы стандартов, технических условий и других документов без регистрационного номера.

В тексте, а также при оформлении расчетной части пояснительной записки следует применять стандартизованные единицы физических величин, их наименования и обозначения в соответствии с ГОСТ 8.417-2002.

Применение разных систем обозначения физиче­ских величин не допускается.

Не допускается помещать обозначение единиц в одной строке с формулами

Правильно

Неправильно

S=V·t,

где S – путь, км;

V – скорость, км;

t – время, ч

S=V·t, км

Между последней цифрой числа и обозначением единицы оставляют пробел

Правильно

Неправильно

20 °С

20 км/ч

20ºС

20км/ч

Недопустимо отделять единицу физической величины от числового значения при переносе на разные строки или страницы, кроме единиц физических величин, помещаемых в таблицах. Буквенные обозначения единиц измерения печатают прямым шрифтом. Точку как знак сокращения не ставят.

Формулы располагают по центру листа, соблюдая симметричность.

Расстояние между текстом и строкой формулы, строкой формулы и по­следующим текстом 8 мм (1 интервал).

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами.

По­яснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредствен­но под формулой. Пояснение каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в фор­муле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него.

При оформлении расчетной части следует использовать редактор формул.

Формулы должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. Одну формулу обозначают - (1).

Например:

Коэффициент текучести кадров определяется по формуле (1):


, (1)

где Ктк - коэффициент текучести кадров, %;

Чунп - число работников фирмы (подразделения), уволенных по не­плановым причинам, чел;

Чсс - среднесписочная численность работников, чел.

Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой. Переносить формулы на следующую строку допускается только на знаках выполняемых операций. При переносе формулы на знаке умножения применяют знак «×».

Ссылки в тексте на порядковые номера формул дают в скобках, на­пример, … в формуле (1).

В тексте должны быть даны ссылки, которые оформляются следующим способом:

- на список использованных источников, например, … (таблица 8) [1], где [1] – порядковый номер литературы по списку;

- на иллюстрации, например, … в соответствии с рисунком 6;

- на таблицы, например, … (таблица 5);

- на приложение, например, … согласно приложению А.

1.4 Оформление иллюстраций и таблиц

В качестве иллюстраций могут быть использованы рисунки, схемы, чертежи. Количество их должно быть достаточным для пояс­нения текста. Иллюстрации должны быть расположены по тексту доку­мента, непосредственно после ссылки на них. Если на странице есть не­сколько ссылок на иллюстрации, то их размещают следом, в соответ­ствующем порядке.

Иллюстрации должны быть выполнены в соответст­вии с требованиями ГОСТ 2.105-95 ЕСКД и ГОСТ 21.101-97 СПДС. Иллюстрации следует нумеровать арабскими цифрами сквозной нумерацией.

Иллюстрации должны иметь на­именование и пояснительные данные (подрисуночный текст). Слово «Ри­сунок» и наименование помещают после пояснительных данных.

Пример оформления иллюстрации приведен в приложении Ж.

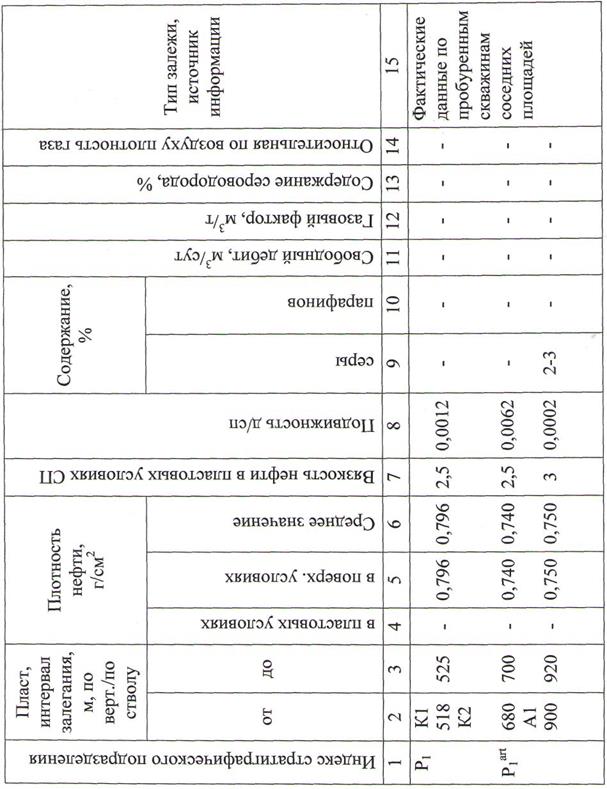

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы, должно отражать её со­держание, быть точным, кратким. Название следует помещать над табли­цей. Нумерация таблиц сквозная. Название таблицы выравнивается по тексту.

Таблицы следует нумеровать арабскими цифрами, сквозной нумерацией.

На все таблицы документа должны быть ссылки в тексте.

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф - со строчной буквы. В конце заголовков и подзаго­ловков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Разделять заголовки и подзаголовки боковика и граф диагональны­ми линиями не допускается.

Таблицы слева, справа и снизу, ограничивают линиями.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей. Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8 мм.

Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумерация показателей, параметров или других дан­ных порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием в соответствии с приложением И.

При переносе части таблицы на другую страницу допускается её головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы, и название помещают только над первой частью таблицы. Над другой частью таблицы пишут слова «Продолжение таблицы» с указани­ем её номера.

При этом в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

В таблицах допускается применять размер шрифта 12 пт.

Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим, если они относятся к одному показателю, по приложению Е.

Заголовки граф, как правило, записывают параллельно строкам таблицы, при необходимости допускается перпендикулярное расположение заголовков граф. Головка таблицы должна быть отделена линией от остальной части таблицы, высота строк таблицы должна быть не мене 8 мм.

Таблицу в зависимости от ее размера помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости, в приложении к документу.

Допускается помещать таблицу вдоль длинной стороны листа документа.

1.5 Требования к оформлению титульного листа

Титульный лист является первым листом дипломного проекта, курсового проекта (работы).

Переносы слов в надписях титульного листа не допускаются.

Подписи и даты подписания должны быть выполнены только черными чернилами или тушью.

На титульном листе указывается квалификационный код.

Устанавливается следующая структура обозначения учебной документации.

ХХХХХХ-ХХ. ХХ-ХХ-ХХХХ

ХХХХХХ – шифр специальности (130503, 130504, 150411);

ХХ – обозначение документа (ОП – ознакомительная практика, ТП – технологическая практика, ПП – преддипломная практика, КП - компьютерная практика или курсовой проект, КР – курсовая работа, ДП – дипломный проект);

ХХ – порядковый регистрационный номер, присвоенный документу по квалификационной характеристике (01 – ознакомительная, технологическая, преддипломная практика, 02 – курсовая работа, 03 – курсовой проект, 04 – дипломная работа, 05 – дипломный проект);

ХХ – год разработки документа;

ХХХХ – номер зачетной книжки студента.

Оформление титульного листа выполняется согласно приложению К.

2 Основные требования к оформлению графической части проекта

Графическая часть дипломных проектов должна быть выполнена в объеме не менее четырех листов формата А1.

На формате внутренней рамкой выделяют поле чертежа. Линии внутренней рамки сплошные основные проводят на расстоянии 20 мм от левой границы формата и 5 мм от правой, верхней и нижней границ.

Для всех чертежей и схем установлены единые формы, размеры и порядок заполнения основной надписи. Основная надпись располагается в правом нижнем углу, вплотную к рамке чертежа. На листах формата А1 основные надписи могут располагаться как вдоль короткой, так и вдоль длинной стороны, причем, если лист расположен горизонтально, то штамп с шифром документа располагается в левом верхнем углу, а если - вертикально, то в правом верхнем углу.

Основная надпись для текстовых документов, например, для спе­цификаций, оформляется следующим образом. Листы спецификации для чертежей оформляются согласно приложению Л и вшиваются в поясни­тельную записку после списка использованных источников. Экспликация для схем выполняется согласно приложению М, и располагается непосредственно на чертеже.

3 Требования к заданиям и содержанию курсовых и дипломных проектов

Задания для курсового и дипломного проектирования должны вы­даваться на специальных бланках, отпечатанных типографским способом.

Тема проекта должна формулироваться четко, подробно, с указани­ем месторождения на котором находится рассматриваемый объект. В те­ме дипломного проекта должен быть указан специальный вопрос.

В заданиях на курсовое и дипломное проектирование должны быть разработаны следующие разделы:

Введение;

1 Исходные данные (геологический раздел);

2 Технико-технологический раздел;

3 Охрана труда и противопожарная защита;

4 Охрана недр и окружающей среды;

5 Организационно-экономический раздел (для дипломного проекта);

6 Графическая часть.

В каждом из разделов руководитель проекта должен разработать вопросы, которые необходимо осветить студенту в проекте. Вопросы должны быть поставлены четко, в доступной для студента форме, логиче­ски последовательно раскрывать тему проекта и иметь тесную взаимо­связь.

Заключение

В методическом пособии изложены основные положения единой системы конструкторских документов, устанавливаются взаимосвязанные правила определяющие порядок разработки и оформления курсовых и дипломных проектов (работ).

Применение стандартов ЕСКД обеспечивает современный уровень разработки технических документов.

В учебном процессе для дипломных и курсовых проектов текстовым конструкторским документом является пояснительная записка (ПЗ).

Оставаясь по содержанию методическим пособием сам материал методички оформлен как текстовый конструкторский документ по стандарту ЕСКД (ГОСТ2.105 - 95).

На базе настоящей методической разработки можно оформить дипломный или курсовой проект (работу) в соответствии с требованиями, устанавливаемыми действующими ГОСТами ЕСКД.

Методическое пособие предназначено для практического использования студентами и руководителями курсового и дипломного проектирования.

Список использованных источников

1 ГОСТ 2.001 – 93. ЕСКД. Общие положения.

2 ГОСТ 2.004 – 88. ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах ввода ЭВМ.

3 ГОСТ 2.101 – 68. ЕСКД. Виды изделий.

4 ГОСТ 2.102 – 68. ЕСКД. Виды и комплектность конструкторских документов.

5 ГОСТ 2.104 – 68. ЕСКД. Основные надписи.

6 ГОСТ 2.105 – 95. ЕСКД. Общие требования к текстовым документам.

7 ГОСТ 2.106 – 96. ЕСКД. Текстовые документы.

8 ГОСТ 2.109 – 73. ЕСКД. Основные требования к чертежам.

9 ГОСТ 2.113 – 75. ЕСКД. Групповые и базовые конструкторские документы.

10 ГОСТ 2.114 – 95. ЕСКД. Технические условия.

11 ГОСТ 2.120 – 73. ЕСКД. Технический проект.

12 ГОСТ 2.301 – 68. ЕСКД. Форматы.

13 ГОСТ 2.302 – 68. ЕСКД. Масштабы.

14 ГОСТ 2.303 – 68. ЕСКД. Линии.

15 ГОСТ 2.306 – 68. ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах.

16 ГОСТ 2.307 – 68. ЕСКД. Нанесение размеров и предельных отклонений.

17 ГОСТ 2.316 – 68. ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц.

18 ГОСТ 2.321 – 84. ЕСКД. Обозначения буквенные.


Приложение Б

(справочное)

3 Технико-технологический раздел

3.1 Особенности эксплуатации скважин погружными электроцентробежными насосами

Эксплуатация скважин штанговыми глубинными насосами нашла широкое применение в нашей стране и до настоящего времени является одним из наиболее распространенных способов добычи нефти.

Приложение В

(справочное)

Содержание

Введение………………………………………………………………………

5

1 Геологический раздел……………………………………………………...

1.1 Общие сведения о месторождении……………………………………...

1.2 Стратиграфия……………………………………………………………..

1.3 Тектоника.………………………………………………………………...

1.4 Нефтегазоносность……………………………………………………….

1.5 Физико-химические свойства нефти, газа и воды……………………...

1.6 Состояние разработки объекта…………………………………………..

2 Технико-технологический раздел…………………………………………

2.1 Виды работ выполняемые при КРС……………………………………..

2.2 Оборудование и инструменты применяемые при капитальном ремонте скважины………………....................................................................

7

7

16

20

25

28

31

34

34

37

Заключение……………………………………………………………………

50

Список использованных источников………………………………………..

53

Приложение А Спецификация………………………………………………

54

Приложение Г

(справочное)

Обозначения и сокращения


скв.17 –

скважина № 17;

УЭЦН –

установка электроцентробежного насоса;

ПЗП–

призабойная зона пласта;

СПО –

спускоподъемные операции;

ст-ч –

станко-часы;

бр-ч –

бригадо-часы;

ст-сут –

станко-сутки.

Приложение Д

(справочное)

Список использованных источников

1 Мархель И.И. Детали машин: учебник. – М.: Юрайт – Издат., 2006. – 208 с.

2 Олоджинская В.П. Детали машин: учеб. пособие. – М.: ФОРУМ: ИНФРА – М, 2006. – 208 с.

3 Чекмарев А.А. Справочник по черчению: учеб. пособие для студ. учреждений сред. проф. образования / А.А. Чекмарев, В.К. Осипов. – 2-е изд., испр. – М.: Издательский центр «Академия», 2006. – 336 с.

4 Халилов Р.Г. Представление о нормах у студентов с разным уровнем развития психики // Казанский педагогический журнал. Казань, 2007. - № 1. – с. 63 – 69.

5 ГОСТ 2.109 – 73. ЕСКД. Основные требования к чертежам.


Приложение Ж

(справочное)

1 - шасси автомобиля КрАЗ-219; 2 - коробка отбора мощности; 3 - насос 1В; 4 - оборудование верхнего мотора ГАЗ-51; 5 - поршневой насос КМ-9Т; 6 - об­вязка агрегата; 7 - кожух насоса КМ-9Т; 8 - замерный бак; 9 - донные кла­паны; 10 - гибкий металлический шланг; 11 - черный болт; 12 - цементомешалка; 13 - карданный вал; 14 - платформа; 15 - электрооборудование; 16 - выхлопная труба

Рисунок 1 - Цементировочный агрегат ЦА-320М


Приложение И

(справочное)

Таблица 1 - Технологические показатели фонда скважин с УЭЦН

Параметр

Район скважины

64

57

62

63

1

2

3

4

5

1 Средний дебит скважины по жидкости, м3 /сут

64,7

169

237,5

65

2 Средний дебит скважины по нефти, т/сут

10,3

19

14

13,7

3 Средняя обводнённость, %

82,7

86,2

91

72

1

2

3

4

5

4 Средняя глубина спуска насоса в скважину, м

1730,3

1839,5

1722,7

1609,7

5 Максимальная глубина спуска насоса в скважину, м

1900

1847

1856

1852

6 Среднее забойное давление, атм

72,3

54,75

62

42,3

7 Средний динамический уровень, м

1170

1315,5

1113,25

1277,3

Максимальный динамический уровень, м

1311

1388

1529

1354

Продолжение таблицы 1


Таблица 2 – Смета затрат

В рублях

Статьи затрат

Затраты

НГДУ

УЭЦН

Итого

на 1 т

на 1 скв - мес

на 1 т

на 1 скв - мес

1

2

3

4

5

6

7

Расходы на энергию по извлечению нефти

204813219

83,4

4101946

4101946

Расходы по искусственному воздействию на пласт

384675572

156,6

7702214

7702214

Расходы на оплату труда

39587399

4098

174575

174575

Отчисления на социальные нужды

13064824

1352

57595

57595

Амортизация скважин

219744227

2271

96872

96872

Таблица 3 – Баланс времени эксплуатации скважин УЭЦН

Время в часах

Наименование затрат

времени

План

Факт

Часы

%

Часы

%

1 Время календарное

2 Время эксплуатации

3 Время ремонта

4 Простои

в том числе:

а) отключение электроэнергии

б) ожидание бригад ПРС

в) ожидание бригад КРС

г) ожидание спец. техники

д) прорыв коллектора

е) прочие

30672,0

29261,0

1219,2

100,0

96,0

30672,0

771,6

648,2

61,7

92,5

215,8

61,6

184,8

30,8

100,0

95,4

2,5

2,1

0,2

0,3

0,7

0,2

0,6

0,1




Приложение К

(справочное)

Минобрнауки России

Федеральное государственное образовательное учреждение

среднего профессионального образования

Бугурусланский нефтяной колледж

(14 пт)

Анализ технологии устранения негерметичности эксплуатационной колонны в условиях Саврушинского месторождения

(20 пт)

130503 ДП 05 10 3562

(16 пт)

Дипломный проект

(16 пт)

Разработал

М.А. Березин

Руководитель

О.А. Немтинов

Рецензент

М.Ю. Логачева

Нормоконтроль

Г.П. Юрьева

(14 пт)

Бугуруслан

2010

(14 пт)


Приложение Л

(справочное)

Приложение М

(справочное)

Поз.

Обона-

чение

Наименование

Кол

Примечание

20

110

10

42

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya16:42:23 01 сентября 2019
.
.16:42:23 01 сентября 2019
.
.16:42:22 01 сентября 2019
.
.16:42:21 01 сентября 2019
.
.16:42:20 01 сентября 2019

Смотреть все комментарии (11)
Работы, похожие на Реферат: А. В. Петров

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258743)
Комментарии (3486)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
