Министерство общего и профессионального образования

Свердловской области

Управление образования Верхнесалдинского городского округа

Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа № 2 с углубленным изучением физики, математики, русского языка и литературы»

Пьезоэлектрический эффект: эффектен или эффективен?

Исследовательский проект

(научно – техническое направление)

Исполнитель: Ионкин

Александр

учащийся 11 а класса ОУ №2

Руководитель: Шевчук

Любовь Александровна

Учитель физики, высшая категория

г. Верхняя Салда

2008


Содержание

I. Введение. 3

II. Основная часть 3

1. История открытия и исследования пьезоэлектрического эффекта. 4

2. Лангасит – перспективный пьезоэлектрический материал. 6

3. Физическая теория пьезоэлектрического эффекта. 8

4. Как измерить значение высокого напряжения, возникающего при пьезоэлектрическом эффекте?. 14

5. Применение пьезоэлектрического эффекта. 16

6. Пьезоэффект на службе градообразующего предприятия ОАО «Корпорация ВСМПО – АВИСМА». 25

III.Заключение. 29

Список используемой литературы.. 31


Введение.

«Ощущение тайны – наиболее прекрасное издоступных нам переживаний. Именно эточувство стоит у колыбели истинного искусстваи настоящей науки». Альберт Эйнштейн

Необыкновенная, феноменальная физика? Что может быть в ней такого необыкновенного или удивительного? Конечно, физики считают физику захватывающей наукой, но это потому, что она составляет дело их жизни. Открытие новой субатомной частицы или нахождение нового способа объяснения знакомого явления может привести в сильный трепет. Однако небольшое, но приносящее удовлетворение волнение способно вызвать наблюдение и понимание повседневных явлений природы в окружающем нас мире. Ведь куда занятнее иметь дело с звукозаписью, дистанционными датчиками и зажигалками, если понимать их суть. Поистине удивительны, феноменальны успехи физики в объяснении повседневных явлений.

Мы живем в ХХI веке, веке новых технологий. Жизнь не стоит на месте. Происходит развитие науки, техники, промышленности, технологии и везде используются новейшие подходы к тем или иным процессам. Уже известные, открытые давно и кем-то явления, находят свое новое применение, второе рождение или находят использование в смежных с наукой и техникой областях - архитектуре, строительстве, связи и прочее.

Так и пьезоэлектрический эффект находит широчайшее применение. Мне кажется даже, что есть еще очень много скрытых резервов, ненайденных областей и сфер его применения.

В этом учебном году я начал работать над своим исследовательским проектом по научно-техническому направлению «Пьезоэлектрический эффект: эффектен или эффективен?».

При работе над проектом я ставил перед собой цель: выяснить возможности применения пьезоэлектрического эффекта в различных областях жизнедеятельности человека.Для себя я выделил следующие задачи: - познакомиться с историей открытия и изучения явления пьезоэлектрического эффекта; - рассмотреть теорию пьезоэлектрического эффекта; -познакомиться со сферами применения пьезоэлектрического эффекта; - выполнить опыты по демонстрации прямого и обратного пьезоэффектов и предложить способ определения значения напряжения, возникающего при прямом пьезоэффекте.

История открытия и исследования пьезоэлектрического эффекта.

Пьезоэлектрический эффект был открыт в 1880 году братьями Пьером и Жаком Кюри. Они обнаружили, что если кристаллы некоторых диэлектриков (сегнетовой соли, кварца и др.) подвергнуть механическому воздействию, сжатию, то на их поверхности появляются электрические заряды противоположных знаков, или, как теперь принято говорить, в кристалле возникает наведенная поляризация, которая создает внешнее и внутреннее по отношению к кристаллу электрические поля. Это явление - возникновение электрического поля в результате давления - было названо прямым пьезоэффектом.

Было ли это открытие случайным или ему предшествовала научная гипотеза? При исследовании электрических свойств твердых диэлектриков кристаллической структуры Пьер Кюри сформулировал весьма общий принцип, который теперь называется принципом Кюри. Смысл его состоит в следующем: явление обладает всеми признаками симметрии, которыми обладает причина, их породившая; асимметрия явления предопределена асимметрией причины. Поскольку в вершинах кристаллической решетки расположены ионы противоположных знаков, то суммарный заряд кристаллов любой формы равен нулю. Однако если центры положительных и отрицательных зарядов не совпадают, то дипольный момент кристалла отличен от нуля и обладает поляризацией. Поэтому если дипольный момент кристалла в недеформированном состоянии равен нулю, то в результате деформации кристалла под механическим воздействием центры положительных и отрицательных ионов могут сместиться один относительно другого и на поверхностях кристалла появляются заряды противоположных знаков. Возможность такого смещения зависит от симметрии (формы) кристалла.

Сформулированный принцип и теория групп позволили выделить классы кристаллов, которые обладают пьезоэффектом. Обратный пьезоэффект состоит в том, что свободные кристаллы, обладающие прямым пьезоэффектом, под воздействием электрического поля деформируются. Вскоре братья Кюри экспериментально подтвердили обратный пьезоэффект.

Первые количественные измерения, устанавливающие связь величины заряда с давлением на кристаллах сегнетовой соли, были проведены Поккельсом в 1894 году.

В математическую форму эти количественные соотношения были облечены немецким ученым Фойгтом (Voigt) в 1910 году. В 1928 году он привел достаточно полную систему этих соотношений, которая обобщала накопленные знания в области пьезоэлектричества за предшествующий период. Соотношения, полученные Фойгтом, являются


основополагающими для построения математической модели в электроупругости.

Сразу же широкое применение пьезоэффект находит в грамзаписи, а на производстве — в многочисленных пьезодатчиках систем контроля и управления.

С середины 30−х годов XX века пьезоэлементы начинают применять в радиолокационных системах: специальные резонаторы и фильтры, изготовленные из природного кварца, выделяли из широкого спектра радиоволну, отраженную от цели, и усиливали ее. В этих устройствах работал уже принцип обратного пьезоэффекта: при подаче на пьезоэлектрик электрического тока кристалл деформировался и в нем возникали колебания, резонирующие с волной, пропускаемой фильтром частоты. Во время второй мировой войны системы ПВО, разработанные англичанами на основе кварцевой пьезоэлектрики, обнаруживали немецкие самолеты на дальних подступах, лишая противника преимущества внезапности. Во многом именно благодаря этому провалился план Геринга разгромить Великобританию силами Люфтваффе.

Развитие авиа— и ракетостроения в 50−60−е годы потребовало массового производства более точных приборов как для бортовых, так и для наземных систем навигации и радиолокации. Подходящего же (без структурных дефектов) природного кварца добывалось совсем немного. Настоящий пьезотехнический бум начался с середины пятидесятых годов, когда научились выращивать искусственный кристалл кварца — впервые это удалось сотруднику Института кристаллографии имени Шубникова АН СССР (ИКАН) Александру Штенбергу.

В конце 60−х годов появляются новые пьезоматериалы — танталат и ниобат лития. Имея высокий коэффициент линейного расширения, они реагируют даже на самые небольшие изменения инфракрасного излучения, и их используют в первую очередь в приборах ночного видения. Но чувствительность к температурным перепадам приводит к возникновению в них паразитных шумов — беспорядочных колебаний различной частоты, — что ограничивает их применение. Тем не менее фильтры из танталата и ниобата лития используются достаточно широко: они стоят в PAL-декодере каждого современного телевизора, в беспроводных компьютерных модемах и мобильных телефонах стандарта CDMA. А на излете советской эпохи появляется новый пьезоэлектрический материал, лишенный недостатков и кварца, и танталата, и ниобата лития.


Лангасит – перспективный пьезоэлектрический материал.

В 1983 году группа советских ученых физфака МГУ и Института кристаллографии выращивают первый кристалл лангасита (лантан галлиевый силикат — La3 Ga5 SiO14 ). Первоначально его планировали использовать в качестве активного элемента твердотельных лазеров с изменяемой частотой излучения, некоторые параметры материала не устроили специалистов по нелинейной оптике. Зато его пьезоэлектрические качества оказались настолько перспективными, что в немыслимые по тем временам сроки, уже через два года после открытия, началось производство кристаллов лангасита на нескольких растовых установках Подольского опытно-химического завода (кураторами выступали специалисты кафедр кристаллографии МИСиСа и ИКАНа). Тогда же «Фонон» — головной институт по разработке пьезотехники, незадолго до того отпочковавшийся от столичного предприятия «Пьезо», получил задание разработать приборы на лангасите для головок наведения ракет.

Интерес к лангаситу был вызван тем, что он имел более широкую полосу пропускания по сравнению с кварцем и в то же время в отличие от танталата и ниобата лития обладал температурной стабильностью. Ширина пропускания характеризуется спектром сопутствующих основной волне частот, и чем шире полоса пропускания полезного сигнала в усилителях промежуточных частот, тем больший объем цифровой информации может обработать приемопередающая радиоаппаратура и, соответственно, выдать более точные координаты быстролетящей цели. Важность миниатюрных широкополосных фильтров трудно переоценить, когда речь заходит, например, о сотовой связи. Так, для работы телефонов распространенного сейчас стандарта GSM (передача речи и стационарных картинок) требуется полоса пропускания всего в 200 кГц, а для W-CDMA, которому прочат роль всемирного стандарта следующего поколения, поскольку он позволяет передавать видеоизображение в режиме реального времени, необходима полоса шириной уже более 5 МГц. То есть при частоте базовой волны в 2 ГГц показатель ширины пропускания фильтра должен быть выше 0,3%. У кварца показатель ширины пропускания в зависимости от частоты основной волны составляет 0,1−0,3%, у лангасита — от 0,3 до 1%.

У пьезоматериалов на основе лития показатель ширины пропускания, правда, доходит иногда до 4%. Но это важное свойство сводится на нет необходимостью подавлять возникающие из-за чрезмерной термочувствительности (кварц и лангасит намного более стабильны в этом) паразитные сигналы, что приводит к усложнению и удорожанию всего устройства. Лангаситные фильтры, изготавливаемые на «Фононе», были в десять раз меньше кварцевых при сопоставимой


ширине пропускания и при этом обладали почти такой же термоустойчивостью.

На сегодняшний день Россия заключила контракт с французской Temex Microsonics. В их совместный проект в рамках европейской инновационной программы Eureka в течение трех лет будет инвестировано около 3 млн евро. Более 2 млн предоставит французская сторона, в первую очередь правительство Франции, более 200 тыс. выделит Фонд Бортника, еще около 700 тыс. собственных средств вложит «Фомос». В результате российская компания выйдет с новым пьезоэлектрическим (от греческого piezo — давлю) материалом лангаситом на европейский рынок, а Temex Microsonics организует из него серийное производство фильтров для получающих все большее распространение мобильных систем нового поколения (стандарт W-CDMA).


Физическая теория пьезоэлектрического эффекта.

Диэлектрики (по греч. dia – через, сквозь, по англ. elec – электрический) – это вещества , которые не проводят электрический ток. Причиной этого является отсутствие у диэлектриков свободных зарядов. Положительные и отрицательные заряды в молекулах и атомов диэлектриков связаны друг с другом кулоновскими силами, значительно превосходящими силы, с которыми внешнее электрическое поле может воздействовать на эти заряды. Оно не может оторвать их друг от друга, а может лишь сместить на расстояние порядка размеров самой молекулы (10-10 м). Поэтому положительные и отрицательные заряды в молекулах диэлектриков являются связанными. Они не могут свободно передвигаться по диэлектрику, внесенному во внешнее электрическое поле.

В молекулах веществ можно указать точку, в которой суммарный заряд электронной оболочки молекулы будет оказывать на ее положительные заряды такое же воздействие, какое оказывали бы все отрицательные заряды этой молекулы, будучи распределены по всему ее объему.

Эта точка называется центром тяжести отрицательных зарядов молекулы. Точно так же можно указать центр тяжести положительных зарядов, т.е. точку, в которой суммарный положительный заряд молекулы будет оказывать на ее отрицательные заряды такое же воздействие, какое на них оказывают все положительные заряды молекулы.

Диэлектрики, в молекулах которых центры тяжести положительных и отрицательных зарядов совмещены в отсутствии внешнего электрического поля называют неполярными диэлектриками. Примером таких диэлектриков могут быть газы: водород, азот, кислород. Диэлектрики, в молекулах которых центры тяжести положительных и отрицательных зарядов пространственно разделены и в отсутствии внешнего электрического поля называются полярными. Примером полярных молекул служат молекул служат молекулы льда.

Смещение зарядов в молекулах и атомах диэлектрика в противоположных направлениях под действием электрического поля, в результате чего на поверхностях диэлектрика возникают нескомпенсированные связанные заряды, называется поляризацией диэлектрика.

У однородных и изотопных твердых аморфных диэлектриков, а также диэлектриков жидких и газообразных, в отсутствие внешнего электрического поля поляризация всегда отсутствует из-за разориентации дипольных моментов отдельных молекул. Если такой поляризованный диэлектрик удалить из внешнего электрического поля, то тепловое хаотическое движение, всегда присущее молекулам, быстро ликвидирует связанные заряды на его поверхностях и при этом суммарный дипольный


момент каждой единицы объема диэлектрика станет равен нулю, то есть поляризация исчезнет.

Однако в природе существуют кристаллические диэлектрики, молекулы которых образуют группы, обладающие самопроизвольной (спонтанной) поляризацией даже в отсутствие внешнего электрического поля. Понятно, что эти группы могут быть образованы только из полярных молекул. Такие группы молекул называются доменами. Поведение молекул, входящих в состав домена, объясняется законами квантовой механики.

Диэлектрики, обладающие доменной структурой, называют сегнетоэлектриками. Название это происходит от слов «сегнетова соль» - наиболее типичного сегнетоэлектрика, который в свою очередь, был назван в честь французского аптекаря Э. Сегнетта, впервые синтезировавшего это вещество.

Все сегнетоэлектрики – кристаллы.

При помещении кристалла неполяризованного сегнетоэлектрика во внешнее электрическое поле и увеличении напряженности этого поля домены начнут все более ориентироваться по полю, чему препятствует тепловое разориентирующее движение молекул.

Рисунок 1. Сегнетоэлектрик во внешнем поле.

При достижении некоторой достаточно большой напряженности все домены кристалла окажутся ориентированы по полю. Такое состояние диэлектрика называется насыщением, а соответствующая напряженность – напряженностью насыщения.

Если удалить диэлектрик из электрического поля, то он сохранит поляризацию.

Способность сохранять поляризацию и в отсутствие внешнего электрического поля является самой главной особенностью, отличающей сегнетоэлектрики от остальных диэлектриков.

Чтобы располяризовать сегнетоэлектрик, надо его поместить в электрическое поле, антинаправленное первоначальному.

В настоящее время известно несколько сотен сегнетоэлектриков. Второй существенной особенностью, отличающей их от остальных диэлектриков, является чрезвычайно высокое значение относительной диэлектрической проницаемости, достигающей у отдельных сегнетоэлектриков нескольких тысяч, тогда как у остальных диэлектриков она колеблется в пределах десяти и только у воды достигает 81. Третьей особенностью сегнетоэлектриков является зависимость относительной


диэлектрической проницаемости от напряженности внешнего электрического поля, тогда как у остальных диэлектриков она постоянна.

Все сегнетоэлектрики обладают такими замечательными свойствами лишь в определенном интервале температур. Например, сегнетова соль имеет доменную структуру лишь в интервале температур между -15 0 С и 22,5 0 С. При иных температурах она ведет себя как обычный диэлектрик. Например, у кварца до температуры 200 градусов Цельсия пьезоэлектрические свойства изменяются незначительно, а затем до температуры 576 градусов Цельсия начинают медленно ослабевать. При 576 градусах происходит перестройка кристаллической решетки кварца, в результате которой пьезоэлектрические свойства у него исчезают. При понижении температуры изменение свойств кварца происходит в обратном направлении.

Эти переходные температуры, при которых диэлектрик становится сегнетоэлектриком, называются точками Кюри, по имени братьев Пьера и Жолио Кюри, которые обнаружили это явление.

У большинства диэлектриков поляризация возникает под действием внешнего электрического поля, а у пьезоэлектриков в результате механического воздействия, например, при сжатии или растяжении.

Различают продольный и поперечный пьезоэффект.

Возникновение зарядов на гранях, перпендикулярных полярной оси, при однородной деформации кристалла вдоль этой оси называется продольным пьезоэффектом. Однако можно вызвать появление зарядов на тех же гранях, сжимая или растягивая кристалл перпендикулярно полярной оси, если только при этом происходит растяжение или сжатие кристалла вдоль полярной оси. Это явление называется поперечным пьезоэффектом. Его существование обуславливается связью между продольными и поперечными деформациями твердого тела.

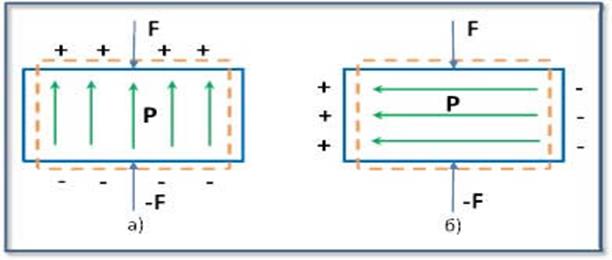

Рисунок 2. Продольный (а) и поперечный (б) пьезоэффекты.

Пьезоэлектриками являются все сегнетоэлектрики, а также некоторые другие диэлектрики, например, кварц, некоторые сорта керамики.

Пьезоэлектрическими свойствами могут обладать только ионные кристаллы. Пьезоэлектрический эффект возникает в том случае, когда под действием внешних сил кристаллическая подрешетка из положительных ионов деформируется иначе, чем кристаллическая подрешетка из отрицательных ионов. В результате происходит относительное смещение положительных и отрицательных ионов, приводящее к возникновению поляризации кристалла и поверхностных зарядов. Поляризованность в первом приближении прямо пропорциональна деформации, которая, в свою очередь, прямо пропорциональна силе. Следовательно, поляризованность прямо пропорциональна приложенной силе. Между разноименно заряженными гранями деформированного диэлектрика возникает разность потенциалов, которую можно измерить, а по ее значению сделать заключение о величине деформаций и приложенных силах.

Физическая картина поляризации твердых диэлектриков раскрывается квантовой механикой. Я рассмотрю только формальную теорию поляризации.

Пьезоэлектрики – кристаллы, имеющие решетку из положительных и отрицательных ионов, у которых при деформации их в определенных направлениях на гранях, перпендикулярных направлению деформирующей силы, возникают поверхностные связанные заряды.

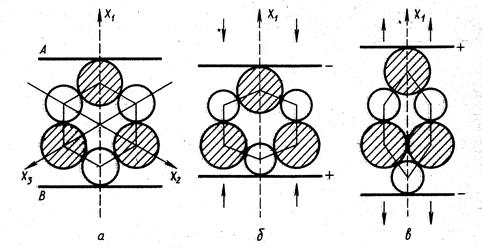

Рисунок 3. Решетка кварца.

Если эти грани снабдить металлическими обкладками, то на их внешней поверхности появятся наведенные свободные заряды того же знака, что и связанные. Между обкладками получится разность потенциалов.

Классическим (и практически важным) пьезоэлектриком является кварц (SiO2 ). Элементарная ячейка его кристаллической решетки содержит


три молекулы, состоящие из ионов кремния (положительных) и кислорода (отрицательных). Они схематично показаны на рисунке 3,а (недеформированный кристалл): положительные ионы – заштрихованные кружки, отрицательные – белые.

При сжатии кристалла в направлении Х1 симметрия ячейки нарушается (рисунок 3,б). На верхней грани кристалла появляется связанный отрицательный заряд, на нижней – такой же положительный. При растяжении (рисунок 3,в) знаки зарядов изменяются на противоположные.

Поверхностная плотность зарядов при малых относительных деформациях пропорциональны возникшему в кристалле механическому напряжению :

Данную зависимость называют уравнением прямого пьезоэффекта.

Коэффициент пропорциональности - пьезомодуль d – выражается в кулонах на ньютон (Кл∙Н-1 ). Для кварца

d =2∙10-12 Кл/Н.

Рассмотрим обратный пьезоэффект: при подаче на кристалл электрического напряжения он деформируется, причем знак деформации зависит от направления внешнего электростатического поля

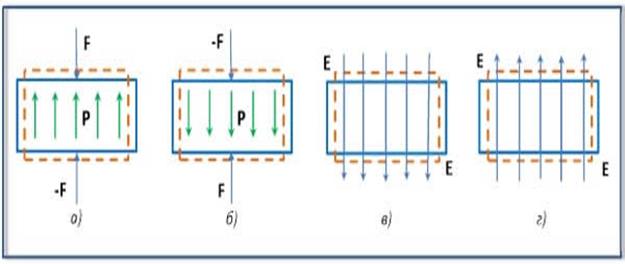

Рисунок 4.Схематичные изображения прямого (а, б) и обратного (в, г) пьезоэффектов. Стрелками F и Е изображены внешние воздействия - механическая сила и напряженность

электрического поля. Штриховыми линиями показаны контуры пьезоэлектрика до внешнего воздействия, сплошными линиями - контуры деформации пьезоэлектрика (для наглядности во много раз увеличены); Р - вектор поляризации.


Пусть в кристалле создано механическое напряжение =104 Па. При этом плотность возникших зарядов составит

=2∙10-8 Кл/м2

и в кристалле (=4,5) образуется электростатическое поле с напряженностью

В/м.

При толщине кристалла h =10-2 м на обкладках его граней получится разность потенциалов 5 В.

При подаче на пьезоэлектрик переменного электрического напряжения он приходит в вынужденные механические колебания. При резонансе (а пластина обладает собственной частотой, которая обратно пропорциональна толщине кристалла) амплитуда колебаний резко возрастает. Если кристалл опущен в жидкость, акустическое сопротивление которой не слишком отличается от акустического сопротивления кристалла, то в жидкости возбудятся интенсивные механические волны. Обычно применяют ультразвуковые частоты, при которых длина волны в жидкости невелика, - это дает возможность получить волну, распространяющуюся без заметного поглощения, что представляет практический интерес.

Ультразвуковую волну можно создать в твердом теле (например, в металлической отливке), где волна распространяется без заметного поглощения. Но если в металле имеется полость, случайно возникшая при изготовлении отливки, то на ней волна рассеется. Поэтому, зондируя металл ультразвуковой волной, можно находить, не разрушая его, внутренние дефекты.

Так как ускорения при ультразвуковых волнах очень велики – при амплитуде хm =10-6 м и частоте =105 Гц амплитуда ускорения составит

=4∙105 м/с2 =4∙104 g,

То ультразвуковые волны используются для очистки поверхности металлических тел (опущенных в жидкость), для создания эмульсий (взвесей капелек одной жидкости в другой, в ней не растворяющейся) и многих других практических применений.


Как измерить значение высокого напряжения, возникающего при пьезоэлектрическом эффекте?

Пьезоэлемент – основная часть пьезозажигалки. Поэтому все свои опыты я проводил используя пьезозажигалку. Для ее удобного использования я вынул два вывода из пластмассового корпуса.

Чтобы при демонстрации прямого пьезоэффекта определить напряжение на выходе, один вывод от зажигалки я соединил с корпусом демонстрационного электрометра, другой – со стержнем электрометра. При плавном нажатии на кнопку зажигалки стрелка электрометра начинает отклоняться. Но определить максимальное значение напряжения с помощью электрометра мне не удалось, так как стрелка прибора выходит за пределы шкалы (мы знаем, что цена деления шкалы электрометра примерно 300 В).

Попробую определить, в каких пределах будет лежать полученное напряжение. Для этого проведем опыт с люминесцентной лампой. Удалю, стартер из схемы лампы и попробую лампу, включенную в сеть зажечь. Лампа не зажигается. Для того чтобы в лампе наблюдался самостоятельный разряд необходимо иметь разность потенциалов порядка десяти киловольт. Попробую создать такие условия с помощью пьезоэлемента от зажигалки, включенного вместо стартера. Один из выводов пьезозажигалки соединяем с одним из электродов лампы, другой - с проводом, намотанным на стеклянную поверхность лампы. При нажатии на клавишу пьезозажигалки лампа загорается.

Для более точного определения напряжения на выходе зажигалки я использовал демонстрационные весы. К дну одной из чашек весов приклеил квадрат из металлической фольги и с помощью очень тонкой проволоки соединил его с одним контактом зажигалки. Затем металлизированную чашечку перевернул и установил на весы. Сверху этой чашечки расположил еще один квадрат из фольги (воспользовался конструкцией весов) и соединил его со вторым контактом зажигалки. Две металлические пластинки из фольги образуют плоский конденсатор. Уравновесил чашки весов с помощью грузов.

При плавном нажатии на клавишу зажигалки возникает сила электростатического притяжения между пластинами и весы выходят из равновесия. По отклонению стрелки весов определяю массу гирек, необходимых для восстановления равновесия. Тем самым я смогу измерить максимальное значение силы между пластинками и вычислить напряжение. Я провел 3 опыта в которых использовал пластинки площадью S=1,21∙10-2 м2 , расстояние между ними устанавливал 2∙10-2 м, среднее значение в опытах массы m=7∙10-4 кг.

Зная, что

Используя формулу 1, полученную для вычисления напряжения я получил следующие результаты

При проведении опытов по измерению напряжения на выходе пьезозажигалки я наблюдал и обратный пьезоэффект. Так, разряжая пластины конденсатора посредством короткого замыкания, я слышал щелчок пьезоэлемента вследствие его деформации при разряде конденсатора.


Применение пьезоэлектрического эффекта.

Основное применение пьезоэффекта: - взаимопреобразование механических и электрических колебаний - датчики частот, датчики и источники ультразвуковых колебаний, звукосниматели, манометры и т.д., так как пьезоэлектрики являются обратимыми электромеханическими преобразователями, т. е. способны преобразовывать механическую энергию в электрическую и, наоборот, электрическую энергию в механическую. Преобразователи, основанные на использовании прямого пьезоэффекта, называют преобразователями-генераторами; они имеют механический вход и электрический выход.

Преобразователи, основанные на использовании обратного пьезоэффекта, называют преобразователями-двигателями; они имеют электрический вход и механические выходы. Известно множество пьезоэлектрических устройств, основанных на использовании как прямого, так и обратного эффектов. Прямой эффект используется, например, в микрофонах, звукоснимателях, датчиках механических сил, перемещений и ускорений, бытовых зажигалках для газа и др. Обратный эффект послужил основой для создания телефонов, громкоговорителей, ультразвуковых излучателей, реле, двигателей и т. п.

Известны и нашли практическое применение пьезоэлектрические преобразователи - пьезоэлектрические трансформаторы (сокращенно пьезотрансформаторы). Схематически устройство пьезотрансформатора изображено на рисунке 5, поясняющем, что он представляет собой пьезоэлектрический преобразователь в виде четырехполюсника, имеющего только электрические вход и выход.

Рисунок 5. Пьезотрансформатор

Действие пьезотрансформатора основано на использовании как прямого, так и обратного пьезоэффектов. Электрическое напряжение, приложенное к входным электродам пьезотрансформатора, в результате обратного пьезоэффекта вызывает деформацию всего объёма пьезоэлектрика и на выходных электродах возникает электрическое (вторичное) напряжение как следствие прямого пьезоэффекта. В пьезотрансформаторе происходит как бы двойное преобразование энергии - электрической в механическую, а затем механической в электрическую. Как и электромагнитный трансформатор, пьезотрансформатор используют


для преобразования электрического напряжения. Подбором размеров электродов и их расположения можно получать различные значения коэффициента трансформации. Пьезотрансформаторы обычно используют в резонансном режиме, при котором достигаются большие значения коэффициента трансформации (порядка нескольких сотен). Пьезотрансформаторы используют в высоковольтных источниках вторичного электропитания.

Пьезоэлемент - тело из пьезоэлектрика определенных размеров, геометрической формы и ориентации относительно основных кристаллографических осей (или направления поляризации в случае пьезокерамики, имеющее проводящие обкладки (электроды).

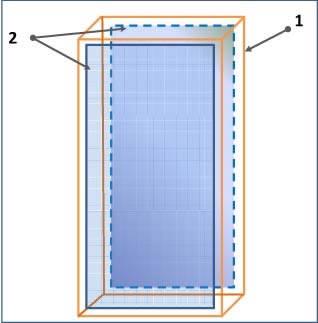

Рисунок 6.

Пьезоэлемент:

1 - пластина из пьезоэлектрика;

2 - электроды из проводящего материала,

наложенные на грани пластины

Пьезоэлемент представляет собой электрический конденсатор с твёрдым (кристаллическим или керамическим) диэлектриком. Особенностью такого конденсатора является наличие пьезоэлектрических свойств у диэлектрика, заполняющего пространство между электродами. Если пьезоэлемент используется как электромеханический преобразователь, то его ориентацию выбирают исходя из требований достижения наибольшего эффекта. Внешние силы (как механические, так и электрические), воздействующие на пьезоэлемент, могут быть как распределенными, так и сосредоточенными. Распределенные силы


позволяют достичь более эффективного преобразования. Поэтому для более эффективной поляризации объема пьезоэлектрика используют электроды, покрывающие всю площадь граней пьезоэлемента, а для создания равномерно распределенного механического напряжения - накладки из упругого материала, хорошо прилегающие к граням пьезоэлемента и преобразующие внешние сосредоточенные силы в распределенные.

Внешняя сила вызывает деформацию пьезоэлемента, его поляризацию и возникновение на электродах противоположных электрических зарядов. Величина электрического заряда или возникающего при этом напряжения может быть измерена соответствующим измерительным прибором, присоединенным к электродам пьезоэлемента. Внешняя сила сообщает пьезоэлементу энергию в виде упругой деформации, которая может быть рассчитана, если известны величины воздействующей силы и жёсткость пьезоэлемента. Одновременно с деформацией пьезоэлемента на его электродах возникает электрическое напряжение. Следовательно, часть энергии, сообщаемой пьезоэлементу внешней силой, оказывается электрической и её величина может быть рассчитана, если известны электрическое напряжение на электродах и ёмкость пьезоэлемента.

Сегодня говорят о перспективном применения пьезокерамических материалов. Пьезоэлектрические материалы условно можно разбить на две группы: пьезоэлектрические монокристаллы и пьезокерамика.

Природные пьезоэлектрические материалы имеют достаточно высокую стоимость. В связи с этим потребности бурно развивающейся электроники в настоящее время удовлетворяются синтетическими пьезоэлектрическими монокристаллами, которые выращиваются в специальных установках. Пьезоэлектрические свойства таких кристаллов с достаточно высокой повторяемостью можно задавать путем композиции входящих в него компонентов.

Выращенные кристаллы определенным образом режутся на пластины, некоторые (сегнетоэлектрики) поляризуются, и из них путем шлифования и нанесения электродов изготавливаются пьезоэлектрические элементы.

Пьезоэлектрическая керамика по физическим свойствам это поликристаллический сегнетоэлектрик, представляющий собой химическое соединение или твердый раствор (порошок) зерен (кристаллитов).

По химическому составу это сложный оксид, включающий ионы двухвалентного свинца или бария, а также ионы четырехвалентного титана или циркония. Путем изменения основного соотношения исходных материалов и введения добавок синтезируют разные составы пьезокерамики, обладающие определенными электрофизическими и пьезоэлектрическими характеристиками.


Наибольшее распространение получила группа пьезокерамических материалов типа ЦТС (цирконата-титаната свинца). Вместе с тем используется керамика на основе титаната бария (ТБ) и титаната свинца (ТС). В последние годы разрабатываются новые пьезокерамические материалы со свойствами, позволяющими в некоторых случаях использовать их вместо более дорогостоящих пьезоэлектрических кристаллов. В частности, разработана и производится группа материалов на основе ниобата свинца, которая уже нашла практическое применение благодаря возможности ее использования в диапазоне частот до 30 и более МГц. Значительные исследования проводятся по созданию пьезокерамических композитных материалов, а также многослойной керамики. Зарубежные производители в зависимости от пьезоэлектрических свойств делят ее на сегнетожесткую и сегнетомягкую. В отечественной практике существует дополнительное деление на керамику средней сегнетожесткости, а также выделяются высокостабильные, высокотемпературные и т. п. материалы.

В отличие от пьезоэлектрических кристаллов, пьезокерамические элементы изготавливаются методом полусухого прессования, шликерного литья, горячего литья под давлением, экструзии или изостатического прессования с последующим обжигом на воздухе при температуре 1000–14000 С. С целью уменьшения пористости обжиг может проводиться в среде кислорода, или элемент изготавливается с помощью метода горячего литья. По специальной технологии на поверхность заготовок наносятся электроды.

После этого керамику делают пьезоэлектрической с любым выбранным направлением поляризации путем помещения ее в сильное электрическое поле при температуре ниже так называемой точки Кюри. Поляризация обычно является окончательным процессом при изготовлении пьезокерамических элементов, хотя за ним следует термостабилизация и контроль параметров.

Пьезоэлектрическая керамика представляет собой твердый, химически инертный материал, совершенно нечувствительный к влажности и другим атмосферным воздействиям. По механическим качествам она подобна керамическим изоляторам.

Рисунок 7. Пьезоэлементы различной конфигурации


В зависимости от предназначения пьезоэлементы могут иметь самую разнообразную конфигурацию — от плоской до объемной (сферы, полусферы и т. п.)

Пьезоэлектрические элементы идеальны при использовании в качестве электромеханических преобразователей. Они достаточно широко используются для изготовления пьезокерамических компонентов, узлов и устройств. Некоторые пьезокерамические элементы уже изначально могут выполнять функции компонента или узла и не нуждаются в дополнительной доработке. Все изделия, изготовленные на базе пьезокерамики, подразделяют на следующие основные группы: генераторы, датчики (сенсоры), актюаторы (пьезоприводы), преобразователи и комбинированные системы.

Пьезокерамические генераторы преобразуют механическое воздействие в электрический потенциал, используя прямой пьезоэффект. Примерами могут служить искровые воспламенители нажимного и ударного типов, применяемые в разного рода зажигалках и поджигающих системах, а также твердотельные батареи на основе многослойной пьезокерамики, применяемые в современных электронных схемах.

Рисунок 8. Пьезоэлектрические датчики

Пьезокерамические датчики преобразуют механическую силу или движение в пропорциональный электрический сигнал, то есть также основаны на прямом пьезоэффекте.

В условиях активного внедрения компьютерной техники датчики являются незаменимыми устройствами, позволяющими согласовывать механические системы с электронными системами контроля и управления.

Выделяются два основных типа пьезокерамических датчиков: осевые (механическая сила действует вдоль оси поляризации) и гибкие (сила действует перпендикулярно оси поляризации).

В осевых датчиках в качестве пьезоэлементов используют диски, кольца, цилиндры и пластины. В качестве примеров можно привести датчики ускорения (акселерометры), датчики давления, датчики детонации, датчики разрушения и т.п. Примером гибких датчиков могут быть датчики силы и ускорения.


Пьезокерамические актюаторы (пьезоприводы) строятся на принципе обратного пьезоэффекта и поэтому предназначены для преобразования электрических величин (напряжения или заряда) в механическое перемещение (сдвиг) рабочего тела. Актюаторы подразделяются на три основные группы: осевые, поперечные и гибкие. Осевые и поперечные актюаторы имеют еще общее название — многослойные пакетные, так как набираются из нескольких пьезоэлементов (дисков, стержней, пластин или брусков) в пакет. Они могут развивать значительное усилие (блокирующую силу) до 10 кН при управляющем напряжении 1 кВ, но при очень малых отклонениях рабочей части (от единиц нанометров до сотен микрон). Такие актюаторы также называют мощными.

Гибкие актюаторы (биморфы) развивают незначительную блокирующую силу при малых (сотни микрон) отклонениях рабочей части. Однако американской компании APC International Inc. удалось создать и выйти на рынок с новым типом пластинчатого биморфа — «ленточным актюатором» (зарегистрированная торговая марка). Ленточный актюатор может обеспечивать блокирующую силу 0,95 Н и величину отклонения 1,2 мм или отклонение до 3 мм и блокирующую силу 0,6 Н.

Гибкие актюаторы относятся к группе маломощных. К этой же группе будут относиться и перспективные осевые актюаторы, представляющие собой моноблок, изготовленный по технологии многослойной пьезокерамики.

Пакетные актюаторы могут производиться предприятиями, не связанными с производством пьезокерамики. Гибкие же и осевые актюаторы из многослойной керамики сами по себе являются пьезокерамическими элементами. Их могут производить только предприятия, владеющие технологиями и оборудованием для производства пьезокерамических элементов.

Пьезокерамические преобразователи предназначены для преобразования электрической энергии в механическую. Так же как и актюаторы, основываются на принципе обратного пьезоэффекта.

Преобразователи в зависимости от диапазона частот подразделяются на три вида:

звуковые (ниже 20 кГц) — зуммеры, телефонные микрофоны, высокочастотные громкоговорители, сирены и т. п.;

ультразвуковые — высокоинтенсивные излучатели для сварки и резки, мойки и очистки материалов, датчики уровня жидкостей, дисперсионные распылители, генераторы тумана, ингаляторы, увлажнители воздуха. Значительной группой выделяются так называемые ультразвуковые измерители расстояния в воздушной среде, являющиеся пьезокерамическими компонентами. Они используются в качестве измерителей расстояния для автотракторной техники, сенсоров наличия и движения в охранных системах, в уровнемерах, для дистанционного


контроля и управления, в устройствах отпугивания птиц, зверей и сельскохозяйственных вредителей и т. д. Производятся устройства трех типов: передающие, приемные и приемо-передающие;

высокочастотные ультразвуковые — оборудование для испытания материалов и неразрушающего контроля, диагностика в медицине и промышленности, линии задержки и т. д.

Комбинированные пьезокерамические системы преобразуют электрические величины в электрические, при последовательном использовании обратного и прямого пьезоэффектов. В качестве примеров таких систем можно привести эхолоты, измерители потоков, пьезотрансформаторы, «искатель ключа».

Несмотря на то, что пьезоэффект был открыт еще в XIX веке, а со второй половины XX активно развивалась теория и технология создания пьезокерамических материалов, считается, что пьезокерамика — один из перспективных материалов века XXI. Причиной такого взгляда является то, что замечательные свойства, присущие пьезокерамике, до сих пор не в полной мере востребованы наукой, техникой и технологиями.

Активное использование пьезокерамики в различных областях началось в 60–70 годах XX века. Достаточно хорошо были изучены и использованы свойства пьезокерамических датчиков и пьезокерамических преобразователей. В настоящее время пьезокерамика широко используется для ультразвуковой диагностики в медицине, авиационном и железнодорожном транспорте, энергетике, нефтяном и газовом комплексе; силовая пьезокерамика — в ультразвуковой сварке, чистке поверхностей, нанесении покрытий, сверлении и т. д.

В то же время пьезокерамика еще недостаточно используется для создания генераторов, актюаторов и в комбинированных системах. Однако современные требования по энергосбережению, миниатюризации, адаптивности к компьютерным системам управления и контроля все чаще заставляют производителей техники и оборудования обращаться к производителям пьезокерамики с целью совместного поиска тех или иных технологических решений с помощью пьезокерамики. В результате появляются новые типы пьезокерамики, создаются новые и совершенствуются известные пьезокерамические элементы и компоненты. Особое внимание в настоящее время уделяется пьезокерамическим трансформаторам и актюаторам.

Хотя настоящее потребление пьезотрансформаторов не так велико, потенциал их применения в будущем, тем не менее огромен.

Одним из перспективных направлений является их использование в бытовых и производственных газонаполненных осветительных приборах в качестве резонансных DC-AC конверторов. Сейчас для этих целей применяются самые разные компоненты. В основу перспективных осветительных приборов уже заложены принципы, позволяющие экономить до 80 % электроэнергии по сравнению с ныне используемыми


приборами. Поэтому единственный параметр, которому должны отвечать перспективные конверторы, являются их минимальные геометрические размеры. Изучение рынка подтверждает, что разработчиков осветительной техники интересуют не столько сравнительные характеристики по напряжению или по потребляемой мощности конверторов, сколько размеры, позволяющие устанавливать их в цоколе лампы. Последние исследования показали целесообразность использования многослойных пьезокерамических трансформаторов в новой осветительной технике. Были разработаны прототипы таких конверторов, удовлетворяющие практически всем требованиям, кроме цены. Поэтому производители пьезокерамики активно работают над технологией, которая позволила бы добиться снижения их себестоимости.

Другим перспективным направлением использования пьезотрансформаторов является их применение в силовых устройствах. На рынке появились современные устройства, которые используют не традиционные однослойные (Rosen Type) пьезотрансформаторы, а многослойные трансформаторы. Примерами этого могут служить дисплеи обратного свечения на жидких кристаллах (The liquid crystal display back light) и системы управления холодным катодом флуоресцентного освещения (Driving cold cathode fluorescent lightning). В качестве достоинств многослойных пьезотрансформаторов по сравнению с традиционными можно отметить их малый размер (особенно толщина) и меньшее потребление энергии. Однако для современных многослойных трансформаторов, которые появились на рынке, определяющими факторами по-прежнему являются цена и размеры, над снижением которых активно работают производители.

Существует большая вероятность использования пьезотрансформаторов в перспективных телевизионных и компьютерных дисплеях. Уже отработаны прототипы таких дисплеев, которые получили название ПЭД — Полевые Эмиссионные Дисплеи (FED — Field Emission Display). Это плоские панельные дисплеи, имеющие более высокую разрешающую способность и четкость изображения по сравнению с современными. Однако уже сейчас разрабатывается новое поколение экранов с немерцающим изображением (Flicker Free Image Screen), для питания которых также предусматривается использование многослойных пьезокерамических трансформаторов. Рынок телевизионной и компьютерной техники изумляет своими новинками и заставляет производителей пьезокерамических элементов интенсифицировать исследования и разработки в данной области.

Пакетные актюаторы (Stack Acuators) уже сейчас применяются в космической, лазерной технике и оптических инструментах для настройки антенн и зеркал с манометрической точностью. Считается, что они найдут более широкое использование там, где важно развить движущее усилие при минимальном угле перемещения.


Одним из перспективных направлений является их применение в точной настройке станков. Благодаря своей жесткой структуре пьезоприводы являются идеальным инструментом для быстрой и точной их настройки. Прилагая фиксированное напряжение к шаблону в фазе с вращением шпинделя, можно обеспечить высокую точность обработки детали рабочим телом станка.

В станкостроении планируется их использование и для подавления (компенсации) вибрации. Нежелательную вибрацию станков можно компенсировать с помощью многослойных актюаторов, работающих в противофазе с вибрационными колебаниями. Это, в свою очередь, будет способствовать повышению качества конечного изделия, а также позволит избежать чрезмерного износа инструмента и существенно снизит уровень шума станка. Компенсаторы вибрации могут найти применение не только в станкостроении, но и в других сферах.

Еще одним перспективным направлением использования пакетных актюаторов является управление гидравлическими клапанами. Примером этого могут служить последние разработки пьезокерамических высокоскоростных клапанов как для топливной аппаратуры дизельных двигателей легковых и грузовых автомобилей, так и для газораспределительных систем дизелей и двигателей внутреннего сгорания.

Ярким примером комплексного использования пьезокерамических элементов, узлов и деталей на их основе могут послужить совместные разработки американской компании APC International, Ltd. c производителями комплектующих для автомобильной промышленности.

Современные, технически сложные автомобили постоянно требуют внедрения дополнительной электроники для повышения надежности, безопасности и комфорта.

Таким образом, пьезокерамика благодаря своим уникальным свойствам находит все большее применение в различных областях техники и технологии. Иностранные производители пьезокерамики, элементов и компонентов на ее базе, пытаясь более полно удовлетворить современные требования рынка, проводят исследования и конструкторские работы с целью улучшения параметров керамики, разрабатывают ее новые типы, на что выделяются значительные финансовые средства. С целью удешевления продукции разрабатываются новые технологии, более энергосберегающие и позволяющие автоматизировать процессы производства. Считается, что только крупные компании-производители пьезокерамики, оснащенные передовыми технологиями и современным оборудованием, смогут в полной мере удовлетворить требования мирового рынка.


Пьезоэффект на службе градообразующего предприятия ОАО «Корпорация ВСМПО-АВИСМА».

«Корпорация ВСМПО –Ависма» ведущее предприятие в мире по производству полуфабрикатов из титановых сплавов для авиационной промышленности, атомной энергетики, медицины и других сфер. Наше предприятие является одним из основных поставщиков таких известных фирм как Snecma, Rolls Royce, Boeing, Pratt & Whitney, Goodrich.

Это стало возможным благодаря высокому качеству производимой продукции, высокотехнологичным процессам производства, использованию современного оборудования и методов производства.

Доминирующим показателем рентабельности предприятия является себестоимость выпускаемой продукции. И снижение себестоимости с постоянно растущим качеством – основная и постоянная задача предприятия. Составляющей себестоимости продукции являются технологические операции контроля продукции, которые на нашем предприятии прежде всего надежны и чувствительны.

Известно, что пьзоэффект лежит в основе ультразвукового контроля.

На нашем предприятии ультразвуковой контроль широко применяют для стопроцентного контроля изделий механических, термических, литейных цехов, т.е. тех изделий, которые благодаря сложности своей конфигурации исключают другие виды дефектоскопии (рентгеновский, люминесцентный).

Ультразвуковой контроль основан на способности энергии ультразвуковых колебаний распространяться с малыми потерями в однородной упругой среде и отражаться от нарушений сплошности в этой среде. Существуют два основных метода ультразукового контроля — метод сквозного прозвучивания и метод отражения. Ультразвуковой луч вводится в образец, и индикатор измеряет интенсивность колебаний, прошедших через образец или отраженных от неоднородностей, расположенных внутри образца. Дефект выявляется либо по уменьшению прошедшей через образец энергии, либо по энергии, отраженной от дефекта. Осуществляется ультразвуковая дефектоскопия при помощи дефектоскопов.

Дефектоскоп (от лат. «дефект» - недостаток и греч. «скопео» - «смотрю») – устройство, позволяющее обнаружить дефекты в изделиях из различных металлических и неметаллических материалов без их разрушения. Нет ли в изделии каких-нибудь трещин, раковин в глубине или других дефектов, которые могут привести к аварии, - все это выяснит дефектоскоп. А ведь даже незначительная трещина, не видимая невооруженным глазом, может привести к разрушению изделия.


Рассмотрим физический аспект работы ультразвукового дефектоскопа – УЗД.

Главный элемент такого прибора – кварцевая пластинка. Когда на нее падает отраженная дефектом звуковая волна, кварц сжимается и растягивается с частотой колебаний звуковой волны и на его гранях возникает переменное электрическое напряжение. Это – следствие прямого пьезоэлектрического эффекта; в результате под действием механического напряжения на поверхности кварца и некоторых других диэлектриков возникает электрический заряд в результате их поляризации.

Если же на обкладки кварцевой пластины подать импульс переменного напряжения, то кварцевая пластина начинает колебаться с частотой подаваемого напряжения и становится источником акустических колебаний той же частоты наблюдают обратный пьезоэлектрический эффект.

Пьезоэлектрический эффект присущ только кристаллам, элементарные ячейки которых не имеют центра симметрии. Это ионные кристаллы, состоящие как бы из двух или нескольких «вдвинутых» одна в другую простых решеток, каждая из которых построена из ионов одного знака – либо положительных, либо отрицательных. При деформации кристалла эти простые решетки сдвигаются относительно друг друга. При этом изменяется электрический момент кристалла: на его гранях появляется электрическое напряжение. Поляризация пьезоэлектрика в электрическом поле приводит к его деформации – обратному пьезоэлектрическому эффекту.

Рисунок 9. Схема УЗД.

Рассмотрим схему УЗД. От генератора на кварцевую пластинку (1) поступает высокочастотный импульс (2). Кварцевая пластинка начинает колебаться и излучает ультразвуковые волны в объем испытываемой металлической детали.


Отражаясь от дефекта, например трещины, ультразвук возвращается на пластинку и превращается в электрические колебания (3), поступающие на осциллограф (5). По расстоянию между прямым и отраженным импульсами можно определить глубину залегания дефекта (4).

Лаборатория ультразвукового контроля была создана на ВСМПО в 1962 году. Инициатором создания лаборатории неразрушающих методов контроля был Владислав Валентинович Тетюхин. Он привез ультразвуковой дефектоскоп и обучил на нем работать. Лаборатория была признана одной из лучших в авиационной отрасли. Руководил коллективом Арпад Францевич Немет. Здесь работали настоящие специалисты. Например, после долгих мук с датчиками для ультразвукового контроля Кишиневского завода было решено изготавливать их самим. За дело взялся Н.И.Калинин – и сделал! Такой тщательности и аккуратности, скрупулезности в работе, как у Николая Ивановича, не было ни у кого. Вот уж кто был незаменимым специалистом!

Руководитель группы Н.И.Савельев обладал прекрасным нестандартным мышлением. Отличное знание особенностей ультразвукового контроля и незаурядные способности к конструированию электромеханической части позволяли ему находить оригинальные решения. Он разработал несколько автоматизированных установок. Некоторые работают и сейчас.

О.Р. Ледер, пришедший в лабораторию в 1970 году, считает пробой своих сил расчет и разработку раздельно – совмещенных датчиков для ультразвукового контроля слитков, которые позволили резко сократить переточку слитков.

На нашем предприятии нашли широкое применение пьезоэлементы в качестве датчиков измерения усилия в прокатном, кузнечном производстве, при проведении косвенных измерений массы горячего металла. При освоении новых видов продукции, отработки технологии прокатки новых сплавов на помощь приходит тензометрический датчик.

Принцип действия пьезодатчиков основан на упругой деформации пластинки из арсенида галлия или сапфира, на которую передается давление. При деформации пластинки меняется ее сопротивление. Сама пластинка предсталяет собой одно из плеч моста сопротивления, к которому подводится постоянный ток. При изменении сопротивления одного из его элементов происходит разбаланс мостовой схемы

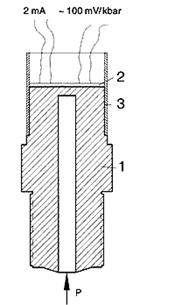

Рисунок 10. Пьезодатчик


и на выходе появляется сигнал, величина которого может быть измерена милливольтметром. Величина сигнала линейно зависит от давления. Выпускаются датчики на различные интервалы давления. Точность измерения давления составляет около 0.1 относительных %. В отличие от манометров эти датчики имеют постоянную точность замеров давления во всем интервале рабочих параметров. В этом состоит их главное преимущество, кроме того, малые габариты, стабильность в работе и простота эксплуатации делают их весьма перспективными для использования в установках высокого давления. Кроме того, важно отметить, что выдаваемый ими сигнал легко регистрировать всеми типами электронных записывающих устройств - начиная от самопишущих потенциометров и кончая компьютерами.


Заключение.

Электроупругость - это научное направление в естествознании, которое занимается исследованием проблем, находящихся на стыке двух классических научных направлений: механики твердого деформированного тела и электродинамики (электростатики) сплошных сред.

Сегодня это направление является одним из ведущих и стоит в одном ряду с нанотехнологиями. Область практического применения приборов и устройств, использующих в своих конструкциях пьезоэффект, постоянно расширяется, а некоторые изделия, как, например, пьезозажигалки, стали предметами повседневного быта. Пьезоэлементы используются в телевизорах и телефонах, которые также можно отнести к предметам повседневного быта. Функциональные назначения пьезоэлементов в пьезозажигалке, телевизоре и телефоне различны, однако в основе их устройств лежит одно и то же физическое явление.

Пьезоэффект как физическое явление в школьном курсе физики не рассматривается и поэтому мне было очень интересно, но в то же время трудно самостоятельно разбираться в этом вопросе.

Оказалось, что пьезоэффекту уделяют внимание не только как к физическому явлению, но в большей мере он интересует людей разных специальностей и профессий и именно с практической точки зрения, экономический эффект его использования очень велик.

Работа над проектом мне дала многое. Хотя бы начать с того, что мне пришлось изучить много теоретического материала, а значит, полагаю, научился извлекать информацию с бумажных носителей – книг. При проведении эксперимента мне пришлось побывать на экскурсии на нашем градообразующем предприятии, где в лаборатории УЗК мне не только показали, как тщательно проходит контроль за выпускаемой продукцией, но и провели экскурсию по нескольким цехам, отмечая важность обработки детали на каждой ступени. Я понял, что только в деятельности и только при решении какой-либо общей задачи люди могут всегда найти общий язык, а для достижения результата использовать все имеющиеся возможности.

При выполнении собственного эксперимента я понял, как тяжел путь первооткрывателей, исследователей, людей, занимающихся наукой. Оказывается не всегда можно получить положительный результат эксперимента. Я столкнулся с тем, что даже получившийся опыт не всегда можно зафиксировать из-за слабого или кратковременного эффекта. Кроме того, у меня еще недостаточно знаний, чтобы полно объяснить наблюдаемые явления.

Я думаю, что умение анализировать имеющие факты, умение сопоставлять и прогнозировать, умение находить пути решения возникающих ситуаций – все это приходит с опытом, с практикой. Чтобы приобрести все эти навыки и снова получить удовлетворение от своих маленьких открытий, даже если они уже известны, я постараюсь продолжить обучение в техническом ВУЗе.

Список литературы.

1. Гершензон Е.М., Малов Н.Н. Курс общей физики: Электродинамика: Учеб. пособие для студентов физ.-мат. фак. пед.ин-тов. – 2-е изд., перераб. – М.:Просвещение, 2000.

2. Кабардина С.И. Измерения физичеких величин.Элективный курс: Методическое пособие/С.И. Кабардина, Н.И.Шефер. – М.: БИНОМ.Лаборатория знаний, 2005.

3. Мякишев Г.Я., Синяков А.З. Физика: Электродинамика. 10-11 кл.:учеб. для углубленного изучения физики.-3 изд. М.:Дрофа, 1998.

4. Неразрушающий контроль: Справочник: В 7 т. Под общ. Ред. В.В.Клюева. Т.: В 3 кн. Кн. 2: Ультразвуковой контроль. /М.В.Филинов.-М.: Машиностроение, 2004.

5. Трофимова Т.И. Курс физики: Учеб. Пособие для вузов.-2-е изд., перераб. И доп. –М.: Высш. шк., 1990.

6. Элементарный учебник физики: Учебное пособие. В 3-х т./Под ред. Г.С.Ландсберга. Т.II. Электричество и магнетизм.-10-е изд., перераб.-М.: Наука. Главная редакция физико-математической литературы, 1986.

7. http://www. geo_web_ru.mht Учебник по экспериментальной и технической петрологии - Все о Геологии.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya06:46:02 29 августа 2019
.
.06:46:02 29 августа 2019
.
.06:46:01 29 августа 2019
.
.06:46:00 29 августа 2019
.
.06:46:00 29 августа 2019

Смотреть все комментарии (6)
Работы, похожие на Реферат: Управление образования Верхнесалдинского городского округа

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(258740)
Комментарии (3486)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
