Реферат: Кодовая и цветовая маркировка конденсаторов

Название: Кодовая и цветовая маркировка конденсаторов
Раздел: Промышленность, производство
Тип: реферат Добавлен 18:00:57 27 июня 2011 Похожие работы
Просмотров: 327 Комментариев: 11 Оценило: 5 человек Средний балл: 5 Оценка: неизвестно     Скачать

Кодовая и цветовая маркировака конденсаторов

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%]

Буквенное обозначение

Цвет

±0,1*

В(Ж)

±0,25*

С(У)

оранжевый

±0,5*

D(Д)

желтый

±1,0*

F(P)

коричневый

±2,0

G(Л)

красный

±5,0

J(И)

зеленый

±10

К(С)

белый

±20

М(В)

черный

±30

N(Ф)

-10...+30

Q(0)

-10...+50

Т(Э]

-10...+100

Y(Ю)

-20...+50

S(Б)

фиолетовый

-20,..+80

Z(A)

серый

*-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ

Таблица 2

Группа ТКЕ

Допуск при -6О...+85° С[%]

Буквенный код

Цвет*

Н10

±10

В

оранжевый+черный

Н20

±20

Z

оранжевый+красный

Н30

±30

D

оранжевый+зеленый

Н50

±50

X

оранжевый+голубой

Н70

±70

Е

оранжевый+фиолетовый

Н90

±90

F

оранжевый+белый

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение
ГОСТ

Обозначение
международное

ТКЕ
[ppm/° C]*

Буквенный
код

Цвет**

П100

P100

100 (+130...-49)

A

красный+фиолетовый

П33

33

N

серый

МПО

NPO

0(+30..-75)

С

черный

М33

N030

-33(+30...-80]

Н

коричневый

М75

N080

-75(+30...-80)

L

красный

M150

N150

-150(+30...-105)

Р

оранжевый

М220

N220

-220(+30...-120)

R

желтый

М330

N330

-330(+60...-180)

S

зеленый

М470

N470

-470(+60...-210)

Т

голубой

М750

N750

-750(+120...-330)

U

фиолетовый

М1500

N1500

-500(-250...-670)

V

оранжевый+оранжевый

М2200

N2200

-2200

К

желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55...+85° С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*

Допуск[%]

Температура**[° C]

Буквенный
код ***

Цвет***

Y5F

±7,5

-30...+85

Y5P

±10

-30...+85

серебряный

Y5R

-30...+85

R

серый

Y5S

±22

-30...+85

S

коричневый

Y5U

+22...-56

-30...+85

A

Y5V(2F)

+22...-82

-30...+85

X5F

±7,5

-55...+85

Х5Р

±10

-55...+85

X5S

±22

-55...+85

X5U

+22...-56

-55...+85

синий

X5V

+22...-82

-55..+86

X7R(2R)

±15

-55...+125

Z5F

±7,5

-10...+85

В

Z5P

±10

-10...+85

С

Z5S

±22

-10...+85

Z5U(2E)

+22...-56

-10...+85

E

Z5V

+22...-82

-10...+85

F

зеленый

SL0(GP)

+150...-1500

-55...+150

Nil

белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55...+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

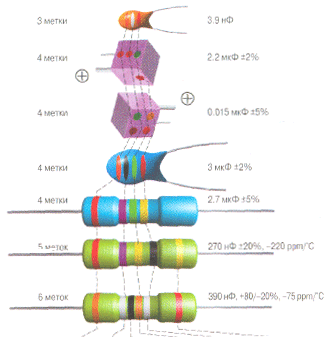

Рис. 1

Таблица 5

Метки
полосы, кольца, точки

1

2

3

4

5

6

3 метки*

1-я цифра

2-я цифра

Множитель

-

-

-

4 метки

1-я цифра

2-я цифра

Множитель

Допуск

-

-

4 метки

1-я цифра

2-я цифра

Множитель

Напряжение

-

-

4 метки

1 и 2-я цифры

Множитель

Допуск

Напряжение

-

-

5 меток

1-я цифра

2-я цифра

Множитель

Допуск

Напряжение

-

5 меток"

1-я цифра

2-я цифра

Множитель

Допуск

ТКЕ

-

6 меток

1-я цифра

2-я цифра

3-я цифра

Множитель

Допуск

ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

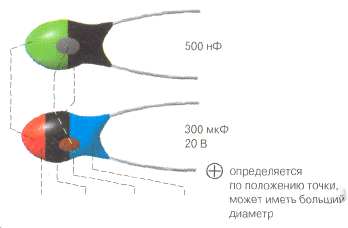

Рис. 2

Таблица 6

Цвет

1-я цифра
мкФ

2-я цифра
мкФ

Множи-
тель

Напряже-
ние

Черный

0

1

10

Коричневый

1

1

10

Красный

2

2

100

Оранжевый

3

3

Желтый

4

4

6,3

Зеленый

5

5

16

Голубой

6

6

20

Фиолетовый

7

7

Серый

8

8

0,01

25

Белый

9

9

0,1

3

Розовый

35

Рис. 3

Таблица 7

Цвет

1-я цифра
пФ

2-я цифра
пФ

3-я цифра
пФ

Множитель

Допуск

ТКЕ

Серебряный

0,01

10%

Y5P

Золотой

0,1

5%

Черный

0

0

1

20%*

NPO

Коричневый

1

1

1

10

1%**

Y56/N33

Красный

2

2

2

100

2%

N75

Оранжевый

3

3

3

103

N150

Желтый

4

4

4

104

N220

Зеленый

5

5

5

105

N330

Голубой

6

6

6

106

N470

Фиолетовый

7

7

7

107

N750

Серый

8

8

8

108

30%

Y5R

Белый

9

9

9

+80/-20%

SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет

1-я и
2-я цифра
пФ

Множитель

Допуск

Напряжение

Черный

10

1

20%

4

Коричневый

12

10

1%

6,3

Красный

15

100

2%

10

Оранжевый

18

103

0,25 пФ

16

Желтый

22

104

0,5 пФ

40

Зеленый

27

105

5%

20/25

Голубой

33

106

1%

30/32

Фиолетовый

39

107

-2О...+5О%

Серый

47

0,01

-20...+80%

3,2

Белый

56

0,1

10%

63

Серебряный

68

2,5

Золотой

82

5%

1,6

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

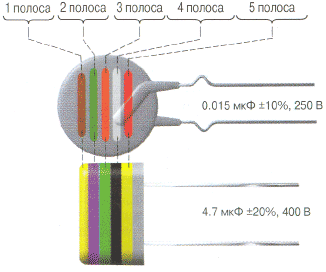

Рис. 5

Таблица 9

Номинальная емкость [мкФ]

Допуск

Напряжение

0,01

±10%

250

0,015

0,02

0,03

0,04

0,06

0,10

0,15

0,22

0,33

±20

400

0,47

0,68

1,0

1,5

2,2

3,3

4,7

6,8

1 полоса

2 полоса

3 полоса

4 полоса

5 полоса

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Таблица 10

Код

Емкость [пФ]

Емкость [нФ]

Емкость [мкФ]

109

1,0

0,001

0,000001

159

1,5

0,0015

0,000001

229

2,2

0,0022

0,000001

339

3,3

0,0033

0,000001

479

4,7

0,0047

0,000001

689

6,8

0,0068

0,000001

100*

10

0,01

0,00001

150

15

0,015

0,000015

220

22

0,022

0,000022

330

33

0,033

0,000033

470

47

0,047

0,000047

680

68

0,068

0,000068

101

100

0,1

0,0001

151

150

0,15

0,00015

221

220

0,22

0,00022

331

330

0,33

0,00033

471

470

0,47

0,00047

681

680

0,68

0,00068

102

1000

1,0

0,001

152

1500

1,5

0,0015

222

2200

2,2

0,0022

332

3300

3,3

0,0033

472

4700

4,7

0,0047

682

6800

6,8

0,0068

103

10000

10

0,01

153

15000

15

0,015

223

22000

22

0,022

333

33000

33

0,033

473

47000

47

0,047

683

68000

68

0,068

104

100000

100

0,1

154

150000

150

0,15

224

220000

220

0,22

334

330000

330

0,33

474

470000

470

0,47

684

680000

680

0,68

105

1000000

1000

1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Таблица 11

Код

Емкость[пФ]

Емкость[нФ]

Емкость[мкФ]

1622

16200

16,2

0,0162

4753

475000

475

0,475

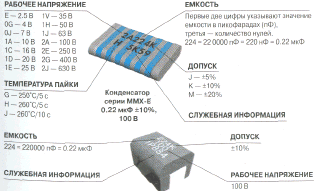

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Таблица 12

Код

Емкость [мкФ]

R1

0,1

R47

0,47

1

1,0

4R7

4,7

10

10

100

100

Рис. 7

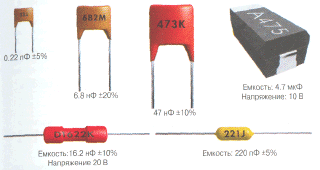

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Таблица 13

Код

Емкость

p10

0,1 пФ

Ip5

1,5 пФ

332p

332 пФ

1НО или 1nО

1,0 нФ

15Н или 15n

15 нФ

33H2 или 33n2

33,2 нФ

590H или 590n

590 нФ

m15

0,15мкФ

1m5

1,5 мкФ

33m2

33,2 мкФ

330m

330 мкФ

1mO

1 мФ или 1000 мкФ

10m

10 мФ

Рис. 8

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

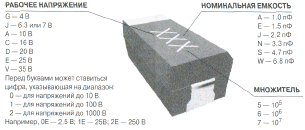

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Рис. 9

Таблица 14

Код

Емкость [мкФ]

Напряжение [В]

А6

1,0

16/35

А7

10

4

АА7

10

10

АЕ7

15

10

AJ6

2,2

10

AJ7

22

10

AN6

3,3

10

AN7

33

10

AS6

4,7

10

AW6

6,8

10

СА7

10

16

СЕ6

1,5

16

СЕ7

15

16

CJ6

2,2

16

CN6

3,3

16

CS6

4,7

16

CW6

6,8

16

DA6

1,0

20

DA7

10

20

DE6

1,5

20

DJ6

2,2

20

DN6

3,3

20

DS6

4,7

20

DW6

6,8

20

Е6

1,5

10/25

ЕА6

1,0

25

ЕЕ6

1,5

25

EJ6

2,2

25

EN6

3,3

25

ES6

4,7

25

EW5

0,68

25

GA7

10

4

GE7

15

4

GJ7

22

4

GN7

33

4

GS6

4,7

4

GS7

47

4

GW6

6,8

4

GW7

68

4

J6

2,2

6,3/7/20

JA7

10

6,3/7

JE7

15

6,3/7

JJ7

22

6,3/7

JN6

3,3

6,3/7

JN7

33

6,3/7

JS6

4,7

6,3/7

JS7

47

6,3/7

JW6

6,8

6,3/7

N5

0,33

35

N6

3,3

4/16

S5

0,47

25/35

VA6

1,0

35

VE6

1,5

35

VJ6

2,2

35

VN6

3,3

35

VS5

0,47

35

VW5

0,68

35

W5

0,68

20/35

Рис. 10

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Рис. 11

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Рис. 12

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы "HITACHI"

Рис. 13

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya03:35:15 27 августа 2019
.
.03:35:14 27 августа 2019
.
.03:35:14 27 августа 2019
.
.03:35:13 27 августа 2019
.
.03:35:12 27 августа 2019

Смотреть все комментарии (11)
Работы, похожие на Реферат: Кодовая и цветовая маркировка конденсаторов

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(259988)
Комментарии (3518)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
