Контрольная работа: Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях

Название: Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях
Раздел: Рефераты по физике
Тип: контрольная работа Добавлен 21:59:46 10 декабря 2010 Похожие работы
Просмотров: 613 Комментариев: 13 Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать

Задание K 2. Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях

Дано :

x=c2 t2 +c1 t+c0 ,

R2 =40см,

r2 =25 см,

R3 =20 см,

x0 =9 см,

V0 =8 см/с,

x2 =65 см,

t1 =1с,

t2 =2с.

c1 -? c2 -? c3 -?

V-? a-? -?

-? VM -?

Уравнение груза 1 имеет вид: (1)

x=c2 t2 +c1 t+c0 .

Коэффициенты c2 , c1 , c0 могут быть определены из следующих условий:

При t=0c x=9 =V0 =8; (2)

При t=2c x=65. (3)

Скорость груза 1

V == 2c2 t+c1 (4)

Подставляя (2) и (3) в (1) и (4) получим систему уравнений, из которой найдем коэффициенты

c2 , c1 , c0

Таким образом, уравнение движения груза 1 имеет вид:

x= 10 t2 +8t+9. (5)

Скорость груза 1:

V ==20t+8

При t=1c V =28см/ c . (6)

Ускорение груза 1:

a =20см/с2 .

Для определения скорости и ускорения точки М запишем уравнения, связывающие скорость груза V и угловые скорости колес и .

откуда имеем:

(7)

Т.к. V =20t+8 , то


;

При t=1c =2,24рад/с.

Угловое ускорение колеса 3:

Скорость точки М, ее вращательное, центростремительное и полное ускорения определяются по формулам:

VМ =см/с.

см/с2 .

см/с2

см/с2

28

20

2,24

1,6

44,8

100,35

32

105,33


Задание:

Найти скорость 1 тела в конце отрезка s.

Дано :

кг

кг

кг

м

м

м

м

Решение:

Применим теорему об изменении кинетической энергии системы

(т.к. система состоит из абсолютно твёрдых тел)

T0 =0(т.к. в начальный момент времени система покоилась)

Определим кинетическую энергию системы в конечный момент времени

Определим работу сил в конечный момент времени

A

A

Определим скорость в конечный момент времени

(м/с)

Ответ: м/с


К4. Кинематический анализ многозвенного механизма

Дано :

=2рад/с.

=

a=50см

b=30см

O1 A=14см

O2 B=29см

AB=45см

BC=54см

CD=34см

DE=37см

Найти:

1) скорости точек А, В, С и D механизма и угловые скорости всех его звеньев с помощью плана скоростей;

2) скорости точек А, В, С и D механизма и угловые скорости всех его звеньев с помощью мгновенных центров скоростей;

3) ускорения точек А и В и угловое ускорение звена АВ;

4) положение мгновенного центра ускорений звена АВ;

5) ускорение точки М, делящей звено АВ пополам.

Определние скоростей точек и угловых ускорений звеньев с помощью плана скоростей.

Определяем скорости точек.

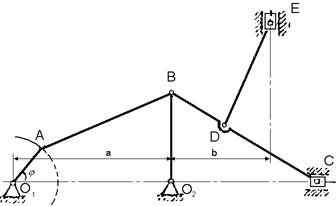

Строим схему механизма в выбранном масштабе (рис1). Вычисляем модуль скорости точки А кривошипа О1 А:

=м/с.

Вектор перпендикулярен О1 А и направлен в сторону вращения кривошипа.

Строим план скоростей. Из произвольно выбранного полюса О проводим луч Оа, изображающий в выбранном масштабе скорость точки А.

Для определения скорости точки В через

полюс О проводим прямую, параллельную

скорости , через точку а- прямую,

перпендикулярную АВ. Получаем точку b;

отрезок Оbопределяет скорость точки В.

Измеряем длину луча Оb и, пользуясь масштабом скоростей, находим =13см/с

Продолжая построение плана скоростей, находим , ,

=13 см/с.

=13 см/с.

=5,3 см/с.

Определяем угловые скорости звеньев механизма.

Отрезок ab плана скоростей выражает вращательную скорость точки В вокруг точки А:

ab=;

отсюда угловая скорость звена АВ

=ab/AB=14,5/45=0,32 рад/с

Аналогично определяются угловые скорости звеньев ВС и ED:

=bc/BC=0/54=0

=ed/ED=14/37=0,38 рад/с

Угловая скорость звена О2 В определяется по вращательной скорости точки В вокруг неподвижного центра О2 .

=13/29=0,45 рад/с

Определение скоростей точек и угловых ускорений звеньев с помощью мгновенных центров скоростей.

а) Определяем положения мгновенных центров скоростей звеньев механизма.

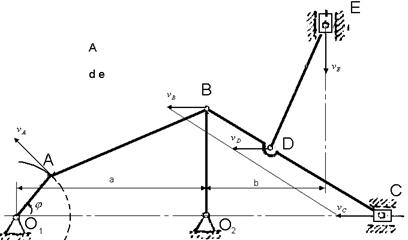

Строим схему в выбранном масштабе(рис3)

Звенья О1 А, O2 B вращаются вокруг неподвижных центров О1 и О2 .

Рис3

Мгновенный центр скоростей РАВ звена АВ находится на как точка пересечения перпендикуляров, проведенных из точек А и В к их скоростям. Аналогично определяется положение мгновенного центра скоростей РDE . Мгновенный центр скоростей звена АВ находится в бесконечности.

Б) Определяем скорости точек . Скорости точек звеньев механизма пропорциональны расстояниям от этих точек до мгновенных центров скоростей соответствующих звеньев. Эти расстояния измеряются на чертеже.

Для определения скорости точки В звена АВ имеем пропорции

АРАВ /ВРАВ .

Следовательно ,

ВРАВ /АРАВ .

см/с.

Т.к. мгновенный центр скоростей звена ВС находится в бесконечности, то


Для определения скорости точки Е звена ED имеем пропорции

ЕРED /DPED .

Следовательно,

DPED /EPED .

см/с.

Одновременно с определением модулей скоростей точек находим их направления, а также направления вращений звеньев механизма. Например, по направлению скорости точки А и положению мгновенного центра скоростей РАВ устанавливаем, что вращение звена АВ происходит по часовой стрелке. Поэтому скорость точки В при данном положении механизма направлена влево.

Аналогично определяем направления вращений остальных звеньев и направления скоростей точек механизма.

в) Определяем угловые скорости звеньев механизма

Скорость любой точки звена равна произведению угловой скорости этого звена на расстояние от точки до мгновенного центра скоростей:

АРАВ .

АРАВ .

28/64=0,43 рад/с.

Угловая скорость звена О2 В определяется по скорости точки В:


13,1/29=0,45 рад/с.

Угловая скорость звена ВС равна нулю, т.к. мгновенный центр скоростей звена ВС находится в бесконечности:

Аналогично вычисляем угловую скорость звена ED:

EPED .

5,4/14=0,38 рад/с.

3. Определение ускорений точек A и B и угловое ускорение звена АВ.

Определяем и .

С помощью теоремы об ускорениях точек плоской фигуры определяем ускорение точки В:

.

Т.к. кривошип О1 А вращается равномерно, то ускорение точки А направлено к центру О1 и равно

см/с2 .

Центростремительное ускорение точки В во вращательном движении шатуна АВ вокруг полюса А направлено от точки В к точке А и равно

0,43=19,43 см/с2 .

Откладываем от точки В в соответствующем масштабе ускорение полюса . Из конца вектора строим вектор , проводя его параллельно ВА. Через конец вектора проводим прямую JK, перпендикулярную ВА, т.е. параллельную вращательному ускорению . Однако определить ускорение этим построением невозможно, т.к. его направление неизвестно.

Чтобы найти ускорение точки В, необходимо выполнить второе построение, рассматривая эту точку как принадлежащую О2 В. В этом случае

Центростремительное ускорение точки В:

см/с2 .

Откладываем от точки В вектор , направив его к центру О2 . Через конец вектора проводим прямую LN перпендикулярно О2 В, т.е. параллельно вращательному ускорению .

Точка пересечения этой прямой с JK определяет концы векторов ,

Измерением на чертеже получаем

80 см/с2 .

49 см/с2 .

Т.к. =АВ, то угловое ускорение звена АВ

/АВ=49/45=1,09 рад/с2 .


4)Определение положения мгновенного центра ускорений звена АВ.

Примем точку А за полюс. Тогда ускорение точки В

Строим параллелограмм ускорений при точке В по диагонали и стороне . Сторона параллелограмма выражает ускорение точки В во вращении АВ вокруг полюса А. Ускорение составляет с отрезком АВ угол , который можно измерить на чертеже.

Направление вектора относительно полюса А позволяет определить направление , в данном случае соответствующее направлению часовой стрелки Отложив угол от векторов и в этом направлении и проводя два луча, найдем точку их пересечения - мгновенный центр ускорений звена АВ.

5) Определение ускорения точки М.

Найдем ускорение точки М с помощью МЦУ.

Ускорения точек плоской фигуры пропорциональны их расстояниям до мгновенного центра ускорений:

.

Подставив расстояния, определенные по чертежу


К7. Определение абсолютной скорости и абсолютного ускорения точки

Дано :

OM=Sr(t)=25sin(t/3);

4c

a=25см

v-?

a-?

Положение точки М на теле D определяется расстоянием Sr=ОМ.

При 4c Sr=25 sin(4/3)= -21,65 см.

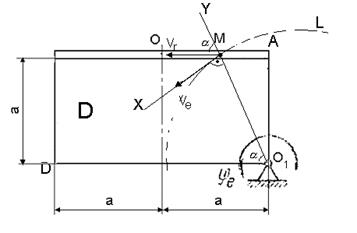

Абсолютную скорость точки М найдем как геометрическую сумму относительной и переносной скоростей:

Модуль относительной скорости , где dSr/dt=25cos(t/3) /3

При t=4c -13,08см/с.

13,08см/с.

Отрицательный знак у показывает, что вектор направлен в сторону убывания Sr.

Модуль переносной скорости =, где

-радиус окружности L, описываемой той точкой тела, с которой в данный момент совпадает точка М,

-модуль угловой скорости тела.

Найдем .

Рассмотрим прямоугольный треугольник .

АМ=ОА-ОМ.

АМ=25-21,65=3,35см.

=25см.

По теореме Пифагора имеем:

=25,22см.

Найдем .

, где

=d/dt =4t-0,5

При t=4c =15,5рад/с.

Знак ”+” у величины показывает, что вращение тела D происходит в ту же сторону, в которую ведется отсчет угла .

Тогда модуль переносной скорости

==390,91 см/с.

Модуль абсолютной скорости v найдем способом проекций.

Через точку М проводим оси X и Y.

Из треугольника :

=AM/

=3,35/25,22=0,13

Тогда

1,704 см/с

403,86см/с.

Значит v =

403,86см/с.

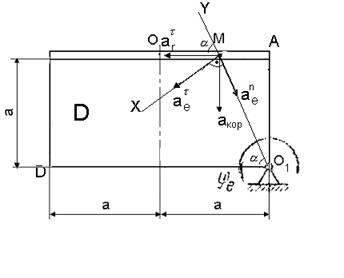

Абсолютное ускорение точки М равно геометрической сумме относительного, переносного и кориолисова ускорений.

, где в свою очередь

Относительное движение.

Это движение происходит по закону Sr(t)=25sin(t/3);

Модуль относительного касательного ускорения ,

где =d2 Sr/dt=

При t=4c 23,72см/с2 .

23,72см/с2 .

Модуль относительного центростремительного ускорения =0, т.к. радиус кривизны относительной траектории стремится к бесконечности.

Переносное движение.

Это движение происходит по закону

Модуль переносного вращательного ускорения , где

= - модуль углового ускорения тела D

d2 /dt2 =4рад/с2

Знаки у и одинаковые. Значит вращение тела D ускоренное.

Тогда см/с2

Модуль переносного центростремительного ускорения

=6059,1 см/с2 .

Кориолисово ускорение.

Модуль кориолисова ускорения определяем по формуле

, где

- угол между вектором и осью вращения (вектором ).

В нашем случае =, т.к. ось вращения перпендикулярна плоскости вращения тела D.

Тогда 12118,21 см/с2 .

Направление вектора найдем по правилу Н.Е.Жуковского: т.к. вектор лежит в плоскости, перпендикулярной оси вращения, то повернем его на в направлении , т.е. против хода часовой стрелки.

Модуль абсолютной скорости v найдем способом проекций.

Через точку М проводим оси X и Y.

+

=100,88+23,72-6059=-663,3см/с2 .

18174,22см/с2 .

=18186,32см/с2 .

Ответ: 13,08см/с =390,91 см/с. 403,86см/с.

23,72 см/с2 , см/с2 , =6059,1 см/с2 , 12118,21 см/с2 , =18186,32

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya02:50:17 27 августа 2019
.
.02:50:16 27 августа 2019
.
.02:50:16 27 августа 2019
.
.02:50:15 27 августа 2019
.
.02:50:14 27 августа 2019

Смотреть все комментарии (13)
Работы, похожие на Контрольная работа: Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(260569)
Комментарии (3522)
Copyright © 2005-2020 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
