Реферат: Лазеры, их устройство

Название: Лазеры, их устройство
Раздел: Рефераты по физике
Тип: реферат Добавлен 17:23:59 21 июня 2011 Похожие работы
Просмотров: 201 Комментариев: 14 Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать

ОГЛАВЛЕНИЕ

Введение ………………………………………………….….…………..3

Типы лазеров ……………………………………………..….…............6

Газоразрядные лазеры…………………………………..……………....6

Эксимерные лазеры………………………………….…………..……...7

Химические лазеры……………………………………………………..7

Полупроводниковые лазеры…………………………………….......….7

Области применения лазеров ……………………………………......19

Применение лазеров в промышленности…………………………..…19

Использование лазеров в информационных технологиях...................20

Устройство и принцип работы CD и DVD-ROM…………………......21

Лазерный принтер……………………………………………………....28

Применение лазеров в медицине…………………………………........28

Применение лазеров в военной технике………………………..……..30

Лазерная локация………………………………………………..…...…30

Наземные лазерные дальномеры……………………………………....32

Наземные локаторы………………………………………………….....34

Бортовые лазерные системы…………………………………….…..…36

Лазерные системы разведки………………………………………..…..37

Голографические индикаторы на лобовом стекле……………………38

Список использованной литературы…………………………………..41

ВВЕДЕНИЕ

Одним из крупнейших достижений науки и техники XX века, наряду с другими открытиями, является создание генераторов индуцированного электромагнитного излучения – лазеров. В основу их работы положено явление усиления электромагнитных колебаний при помощи вынужденного, индуцированного излучения атомов и молекул, которое было предсказано еще в 1917 г. Альбертом Эйнштейном при изучении им равновесия между энергией атомных систем и их излучением. С этого времени, пожалуй, и начинается история создания лазеров.

Однако в то время никто не обратил внимания на принципиальную ценность этого явления. Никому не были известны способы получения индуцированного излучения и его использования.

В 1940 г., анализируя спектр газового разряда, советский ученый В.А. Фабрикант указал, что, используя явление индуцированного излучения, можно добиться усиления света. В 1951 г., совместно с учеными Ф.А. Бутаевой и М.М. Вудынским, он провел первые опыты в этом направлении.

В 1952 г. ученые трех стран одновременно — в Советском Союзе Н.Г. Басов и А.М. Прохоров, в Соединенных Штатах Америки Ч. Таунс, Дж. Гордон, X. Цайгер и в Канаде Дж. Вебер — независимо друг от друга предложили основанный на использовании явления индуцированного излучения новый принцип генерации и усиления сверхвысокочастотных электромагнитных колебаний. Это позволило создать квантовые генераторы сантиметрового и дециметрового диапазонов, известные сейчас под названием мазеров, которые обладали очень высокой стабильностью частоты. Использование мазеров в качестве усилителей позволило повысить чувствительность приемной радиоаппаратуры в сотни раз. Сначала в квантовых генераторах использовались двухуровневые энергетические системы и пространственная сортировка молекул с различными энергетическими уровнями в неоднородном электрическом поле. В 1955 г. Н. Г. Басов и А. М. Прохоров предложили использовать для получения неравновесного состояния частиц трехуровневые энергетические квантовые системы и внешнее электромагнитное поле для возбуждения.

В 1958 г. была рассмотрена возможность применения этого метода для создания генераторов оптического диапазона (в СССР — Н.Г. Басов. Б.М. Вул, Ю. М.Попов, А. Н. Прохоров; в США — Ч. Таунс и А. Шавлов).

Опираясь на результаты этих исследований, Т. Мейман (США) в декабре 1960 г. построил первый успешно работавший оптический квантовый генератор, в котором в качестве активного вещества был использован синтетический рубин. С созданием оптического квантового генератора на рубине возникло слово «лазер». Это слово составлено из первых букв английского выражения: «light amplification by stimulated emission of radiation» (laser), что в переводе означает «усиление света с помощью индуцированного излучения».

Рубиновый лазер работал в импульсном режиме. Его излучение относилось к красной области видимого диапазона. Возбуждение осуществлялось мощным источником света.

Через год, в 1961 г., американские ученые А. Джаван, В. Беннет и Д. Герриотт построили газовый лазер, в котором в качестве активного вещества применялась смесь газов гелия и неона. Возбуждение активного вещества лазера производилось электромагнитным полем высокочастотного генератора. Режим работы этого лазера был непрерывным.

В 1962 г. в Советском Союзе и в Соединенных Штатах Америки получили индуцированное излучение в полупроводниковом диоде, что означало создание полупроводникового лазера. Впервые на возможность использования полупроводников в качестве активного вещества в лазерах указали еще в 1959 г. советские ученые Н. Г. Басов, Б. М. Вул, Ю. М. Попов. Большая заслуга в создании полупроводникового лазера принадлежит также американскому ученому Р. Холлу. Полупроводниковый лазер возбуждается непосредственно электрическим током. Он работает как в импульсном, так и в непрерывном режиме.

В настоящее время в качестве рабочих веществ в лазерах используются самые различные материалы. Генерация получена более чем на ста веществах: кристаллах, активированных стеклах, пластмассах, газах, жидкостях, полупроводниках, плазме. Рабочим веществом могут служить органические соединения, активированные ионами редкоземельных элементов. Удалось получить генерацию с использованием обычных паров воды и даже воздуха. Создан новый класс газовых лазеров — так называемые ионные лазеры.

Рабочий диапазон существующих оптических квантовых генераторов изменяется от ультрафиолетового излучения с длиной волны 0,3 мкм до инфракрасного с длиной волны 300 мкм.

В чем же все-таки главная ценность этих приборов? В том, что излучение лазеров обладает рядом замечательных свойств. В отличие от света, испускаемого обычными источниками, оно когерентно в пространстве и времени, монохроматично, распространяется очень узким пучком и характеризуется чрезвычайно высокой концентрацией энергии, которая еще недавно казалась фантастической. Это дает возможность ученым использовать световой луч лазера в качестве тончайшего инструмента для исследований различных веществ, выяснения особенностей строения атомов и молекул, уточнения природы их взаимодействия, определения биологической структуры живых клеток.

С помощью луча лазера можно передавать сигналы и поддерживать связь как в земных условиях, так и в космосе принципиально на любых расстояниях. Лазерные линии связи позволяют передавать одновременно значительно большее количество информации по сравнению с традиционными линиями связи, даже самыми совершенными. Кроме того при этом практически к нулю сводятся внешние помехи.

Развитие современных технологий, многих отраслей промышленности, науки и техники, медицины сегодня трудно себе представить без применения лазеров и устройств на их основе.

Типы лазеров .

Газоразрядные лазеры.

Так называют лазеры на разряженных газовых смесях( давление смеси 1-10мм рт.ст) которые возбуждаются самостоятельным электрическим разрядом. Различают три группы газоразрядных лазеров:

- лазеры , в которых генерируемое излучение рождается на переходах между энергетическими уровнями свободных ионов (применяется термин “ионные лазеры”).

- лазеры , генерирующие на переходах между уровнями свободных атомов.

- лазеры, генерирующие на переходах между уровнями молекул (так называемые молекулярные лазеры)

Из огромного числа газоразрядных лазеров выделим три: гелий-неоновый( как пример лазера, генерирующего на переходах в атомах), аргоновый (ионовый лазер) и СО2- лазер (молекулярный лазер). (см.таблицы 113-115)

Гелий -неоновой лазер имеет три основных рабочих перехода , на длинах волн 3,39 и1,15 и 0,63 мкм.

В аргоновом лазере генерация происходит на переходах между уровнями однократного иона аргона (Ar+) основными являются переходах на длинах волн 0,488(голубой цвет) и 0,515 мкм (зеленый цвет).

Генерация в СО2 -лазере происходит на переходах между колебательными уровнями молекулы углекислого газа (СО2) основными являются переходы на длинах волн 9,6 и 10,6 мкм. Основными составляющими газовой смеси являются углекислый газ и молекулярный азот.

Эксимерные лазеры .

Так называют газовые лазеры генерирующие на переходах между электронными состояниями эксимерный (разлетных) молекул. К таким молекулам относятся, например молекулы Ar2, Kr2, Xe2 , ArF, KrCl, XeBr и др. Эти молекулы содержат атомы инертных газов.

Заметим, что в эксимерных лазерах реализованы наиболее низкие значения генерируемых длин волн. Так. в лазере на молекулах Хе2 наблюдалась генерация на длине волн 0,172 мкм , в лазере на молекулах Kr2 0,147 мкм, в лазере на Ar2 0,126 мкм.

Электроионизационные лазеры.

В качестве ионизирующего излучения используют ультрафиолетовое излучение, электронный пучок из ускорителя, пучки заряженных частиц, являющихся продуктами ядерных реакций.

Химические лазеры.

Реакции идущие с высвобождением энергии, называют экзоэнергетичсекими. Они-то и представляют интерес для химических лазеров. В этих лазерах, высвобождающаяся при химических реакциях, идет на возбуждение активных центров и в конечном счете преобразуется в энергию когерентного света.

Приведем пример реакций замещения , которые используются в химических лазерах:

F + H2 -> HF* + H , F + D2 ->DF* + D, H + Cl2 -> Hcl* + Cl,

Cl + HJ - > HCl* + J.

Звездочка указывает на то, что молекула образуется в возбужденном колебательном состоянии.

Полупроводниковые лазеры.

Полупроводниковые лазеры отличаются от газовых и твердотельных тем, что излучающие переходы происходят в полупроводниковом материале не между дискретными энергетическими состояниями электрона, а между парой широких энергетических зон. Поэтому переход электрона из зоны проводимости в валентную зону с последующей рекомбинацией приводит к излучению, лежащему в относительно широком спектральном интервале и составляющему несколько десятков нанометров, что намного шире полосы излучения газовых или твердотельных лазеров.

Создание инверсной населенности в полупроводниках . Рассмотрим собственный полупроводник. В условиях термодинамического равновесия валентная зона полупроводника полностью заполнена электронами, а зона проводимости пуста. Предположим, что на полупроводник падает поток квантов электромагнитного излучения, энергия которых превышает ширину запрещенной зоны hv>Eg. Падающее излучение поглощается в веществе, так как образуются электронно-дырочные пары. Одновременно с процессом образования электронно-дырочных пар протекает процесс их рекомбинации, сопровождающийся образованием кванта электромагнитного излучения. Согласно правилу Стокса - Люммля энергия излученного кванта меньше по сравнению с энергией генерирующего кванта. Разница между этими энергиями преобразуется в энергию колебательного движения атомов кристаллической решетки. В условиях термодинамического равновесия вероятность перехода с поглощением фотона (валентная зона - зона проводимости) равна вероятности излучательного перехода (зона проводимости - валентная зона).

Предположим, что в результате какого-то внешнего воздействия полупроводник выведен из состояния термодинамического равновесия, причем в нем созданы одновременно высокие концентрации электронов в зоне проводимости и дырок в валентной зоне. Электроны переходят в состояние с некоторой энергией Fn вблизи потолка валентной зоны. Рассматриваемая ситуация иллюстрируется диаграммами, приведенными на рис. 1. Так как все состояния вблизи дна зоны проводимости заполнены электронами, а все состояния с энергиями вблизи потолка валентной зоны заполнены дырками, то переходы с поглощением фотонов, сопровождающиеся увеличением энергии электронов становятся невозможными. Единственно возможными переходами электронов в полупроводнике в рассматриваемых условиях являются переходы зона проводимости - валентная зона, сопровождающиеся рекомбинацией электронно-дырочных пар и испусканием электромагнитного излучения. В полупроводнике создаются условия, при которых происходит усиление электромагнитной волны. Иными словами, коэффициент поглощения получается отрицательным, а рассматриваемая ситуация отвечает состоянию с инверсной плотностью населенности.

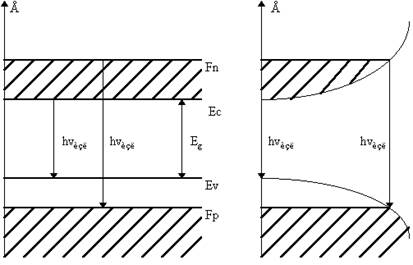

рис.1

Поток квантов излучения, энергия которых находится в пределах от hv=Ec-Ev до

hv=Fn-Fp , распространяется через возбужденный полупроводник беспрепятственно.

Для реализации процесса излучательной рекомбинации необходимо выполнить два условия. Во-первых, электрон и дырка должны локализоваться в одной и той же точке координатного пространства. Во-вторых электрон и дырка должны иметь одинаковые по значению и противоположно направленные скорости. Иными словами, электрон и дырка должны быть локализованы в одной и той же точке k-пространства. Так как импульс образующегося в результате рекомбинации электронно-дырочной пары фотона значительно меньше по сравнению с квазиимпульсими электрона и дырки, то для выполнения закона сохранения квазиимпульса требуется обеспечить равенство квзиимпульсов электрона и дырки, участвующих в акте излучательной рекомбинации.

Оптическим переходам с сохранением квазиимпульса соответствуют вертикальные в k-пространстве (прямые) переходы. Сохранение квазиимпульса в процессе излучательного перехода может рассматриватся как квантомеханическое правило отбора (в том случае, когда в акте излучательной рекомбинации не принимают участие третьи частицы, например, фононы или атомы примесей).Невертикальные в k-пространстве (непрямые) переходы имеют значительно меньшую вероятность по сравнению с прямыми переходами, так как в этом случая требуется сбалансировать некоторый разностный квазиимпульс dk (рис. 2).

Таким образом для получения излучательной рекомбинации необходим прямозонный полупроводник, например, GaAs. Вообще, придерживаясь строгой теории можно доказать, что инверсная населенность возможна лишь при условии Ec-Eg<Fn-Fp.

Широко используемыми на практике способами создания инверсной населенности являются: 1) возбуждение за счет инжекции неосновных носителей через p-n - переход; 2) возбуждение электронным лучом; 3) возбуждение в сильном электрическом поле.

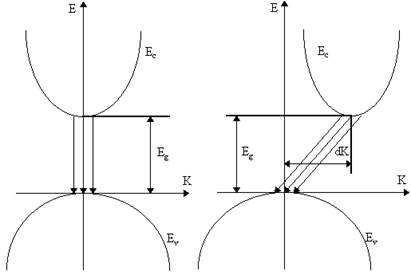

Рис.2

3. Лазеры на гетеропереходах.

Наиболее легко и эффективно инверсия населенности достигается в p—n-переходах за счет инжекции электронов.

Известно, что в сильнолегированных (вырожденных) полупроводниках, когда одному и тому же значению энергии соответствуют различные электронные или дырочные состояния, в p- и n-облбластях уровни Ферми находятся в пределах разрешенных зон и при тепловом равновесии эти уровни для электронов и дырок совпадают (рис. 3, а). В области p—n-перехода образуется потенциальный барьер, не позволяющий переходить основным носителям из зоны в зону. Если же к переходу приложить напряжении U в прямом направлении, то потенциальный барьер в области p—n-перехода уменьшается на значение энергии, соответствующей этому напряжению. Как правило, это напряжении оказывается приложенным к переходу, вследствие чего равновесие носителей тока нарушается. Если при тепловом равновесии распределение электронов и дырок можно было описать с помощью квазиуровня Ферми, то при наличии приложенного электрического поля заполнение состояний нужно рассматривать отдельно для зоны проводимости и отдельно для валентной зоны. При включении прямого смещения возникает диффузионный поток электронов через p—n-переход, который стремится поднять квазиуровень Ферми Fn для электронов в p—n-области до его уровня в n-области. Инжектированные электроны после диффундирования на небольшое расстояние, определяемое диффузионной длинной, рекомбинируют с дырками; в результате возникает стационарное состояние, при котором скорость рекомбинации электронов в точности сбалансирована скоростью их инжекции. Совершенно аналогичны рассуждения и для дырок в валентной зоне. При наличии стационарного состояния положение квазиуровней Ферми для двух типов носителей в области перехода меняется (рис. 3, б).

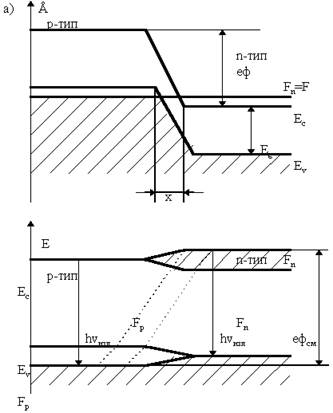

рис.3

Основные носители вытягиваются из контакта, чтобы обеспечить условие нейтральности. В настоящее время лазерные диоды в основном изготовляют из GaAs или Ga1-xAlxAs. Структура лазерного диода на p—n-переходе представлена на рис.4.

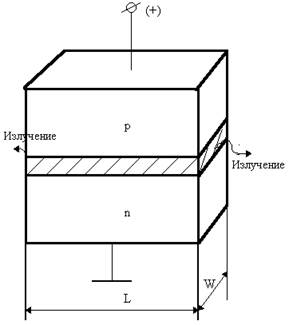

Рис.4

Обычно p—n-переход формируется путем эпитотсиального выращивания слоя p-типа на подложке n-типа. Электрический ток является источником энергии накачки, необходимой для создания инверсии населенности в активной зоне, примыкающей к p—n-переходу. Две параллельные торцевые поверхности изготавливаются путем скола по кристаллографической оси для работы в качестве зеркал резонатора и создания положительной оптической обратной связи, необходимой для генерации излучения. В силу большого показателя преломления полупроводникового материала коэффициент отражения от граней составляет 30—35%. Боковые грани лазерного кристалла имеют неровности, для того чтобы подавить поперечное нежелательное распространение света.

К основным параметрам лазерного диода относятся спектр частот излучения (оптические моды), пороговый ток, выходная мощность излучения и эффективность работы. Когда ток проходит через лазерный диод , то свет генерируется за счет инверсии населенности посредством спонтанного и стимулированного излучений. Вследствие отражения от торцов свет многократно проходит через активную область и преимущественно усиливается стимулированным излучением. Внутри лазерного диода устанавливается стоячая волна с целым числом полуволн между торцевыми поверхностями. Модовое число m задается числом полуволн

m=2Ln/Lw ,

где L — расстояние между торцами; n — показатель преломления; Lw —длинна волны излучения в вакууме. Модовое разделение можно установить, взяв производную dm/dLw . Тогда

dm/dLw=-2Ln/ Lw2+(2L/ Lw)(dn/ dLw).

При dm=-1, что соответствует потере одной полуволны в резонаторе, получим выражение для модового разделения:

dLw= dLw2/{2L[n- Lw(dn/ dLw)]}.

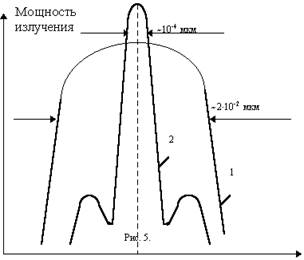

Спектр излучения лазерного диода показан на рис. 5. Обычно существует несколько продольных мод , имеющих длины волн вблизи пика спонтанной эмиссии. Модовое разделние для полупроводникового лазера на основе GaAs составляет dLw =0.3 нм. Для того чтобы лазер работал в одномодовом режиме, необходимо каким-либо способом подавить нежелательные боковые моды, оставив основную центральную.

Лазерный диод не сразу начинает излучать при приложении к нему напряжения от внешнего источника. При малом токе имеет место спонтанное излучение (рис. 5) с шириной спектра излучения в несколько сот микрометра. По мере нарастания тока накачки в области p—n-перехода создается высокая степень инверсии населенности и излучается больше света. Отдельные фотоны многократно проходят строго в плоскости p—n-перехода и перпендикулярно к торцам диода усиливаются. С возрастанием тока накачки испускаемое диодом излучение существенно сужается одновременно по ширине спектра и по пространственной расходимости. Когда возникает индуцированное излучение, интенсивность излучения увеличивается за счет образования большого количества электронно-дырочных пар в единицу времени. Спонтанное излучение подавляется вследствие того, что образовавшиеся первоначально фотоны повторяют себя при прохождении через активную область. Излучение лазерного диода, полученное при плотностях тока выше порогового, являются когерентными. При этом форма кривой спектрального распределения резко изменяется от широкой кривой распределения спонтанной эмиссии 1 к кривой с несколькими узкими модами 2 (рис. 5).

Значение порогового тока в зависимости от природы материала и геометрических параметров можно получить из следующих рассуждений. Пусть в области p—n-перехода существует светоизлучающий слой толщины D , который больше толщины d слоя с инверсной населенностью. Тогда можно предположить, что из всех существующих электронно-дырочных пар только часть d/D остается в активной области и может участвовать в индуцированном излучении.

Положим, что световая волна распространяется в кристалле и на каждую торцевую поверхность падает световой поток мощностью Ps , а коэффициент отражении от торца p. При наличии лазерного излучения произведение pPs экспоненциально увеличивается в зависимости от длины активной зоны L. Существующие потери световой волны значительно перекрываются лазерным усилением за счет индуцированного излучения. Каждый торец диода излучает свет мощностью Pвых/2=(1-p)Ps.. Если µ [см-1[см-1] — коэффициент потерь для волны при ее распространении в кристалле, а H [см-1] — коэффициент усиления, то мощность в зависимости от пройденного волной расстояния вдоль активной области будет

P=pPsexp[H(d/D)-µ]z.

Усиление волны происходит только в области с инверсной населенностью, поэтому величину Н необходимо умножить на d/D, в то время как потери имеют место по всему объему и поэтому коэффициент µ не имеет такого множителя. Тогда при прохождении кристалла длинной L будем иметь:

P=pPsexp[H(d/D)-µ]L;

ln(1/p)=[H(d/d)-µ]L.

Таким образом, условие лазерного излучения имеет вид

H(d/D)=µ+(1/L) ln(1/p). (1)

Коэффициент усиления H связан с плотностью инжектированного тока. Выражение для величины Н будет

H=gLw2 I/(8¶en2dV), (2)

где для GaAs при комнатной температуре квантовая эффективность g=0.7 , длина волны излучения в вкууме Lw=9.0·10-6 см, показатель преломления n=3.34 при Lw ; V — ширина полосы спонтанного излучения, V=1.5·1013 c-1; e — заряд электрона; d —толщина активной области, d=10-4 см; I — плотность инжектируемого тока.

Выражение (2) справедливо для допорогового тока. Подставляя (2) в (1), поучим

(gLw2I)/(8¶en2VD)=µ+(1/L) ln(1/p). (3)

Левая часть в выражении (3) описывает усиление волны за один проход, а правая часть — потери . Из (3) нейдем значение порогового тока, достаточное для покрытия потерь:

I=(8¶en2VD)/(gLw2I)(µ+(1/L) ln(1/p)). (4)

Cлагаемое (1/L) ln(1/p) определяет потери на излучение. Коэффициент отражения может быть выражен через коэффициент пропускания T=1-p, и тогда разложение

ln[1/(1-T)] в ряд имеет вид

(1/L) ln(1/p)=(1/L) ln[1/(1-T)]=(1/L) [T-(T2/2)+ (T3/3)- (T4/4)+...].

Принебрегая членами высокого порядка поТ , найдем

(1/L) ln(1/p)=T/L.

Тогда выражение (4) представим в виде

I=(8¶en2VD)/(gLw2I)(µ+T/L). (5)

Формула (5) справедлива для приближенных расчетов. Из формулы (5) также следует, что для уменьшения I необходимо уменьшать D и наиболее оптимальным условием будет D=d . Но практически это условие трудно осуществить на обычном лазерном диоде, так как генерируемая в окрестности p—n-перехода световая волна распространяется не только в активной области, но и за ее пределами, где не выполняются условия инверсности населенности. Еще одной причиной является то, что часть инжектируемых электронов, обладая большой длиной свободного пробега, протаскивает активную часть p—n-перехода и не участвует в образовании электронно-дырочных пар. По этим причинам необходимо ограничить зону распространения генерируемого света и инжектируемых электронов и обеспечить условия, чтобы эти процессы протекали только в активной области. Желаемые свойства оптического ограничения могут быть получены на гетеропереходных структурах. Самым простым из них является лазер с одинарным гетеропереходом (ОГ), представленный на рис. 6, а. Излучающий p—n-переход образуется между GaAS и Ga(1-x)AlxAs посредством специальной технологической обработки. Если концентрации примесей примерно одинаковы на обеих сторонах p—n-перехода, то инжекционный ток будет существовать за счет электронов, инжектируемых в слой p-типа, поскольку эффективная масса электронов почти на порядок меньше эффективной массы дырок. Поэтому слой с инверсной населенностью будет находится в p-GaAs, толщина которого соизмерима с длинной диффузии инжектирумых электронов. Таким образом, область инверсии населенности ограниченна толщиной, где в основном и происходит рекомбинация электронов с последующим излучением.

В ОГ-лезере оптическое ограничение происходит с одной стороны, отсюда желаемый результат т. е. повышение эффективности работы гетеролазера, реализуется частично, а поэтому у ОГ-лазера значение порогового тока выше, чем у лазера с двойной гетероструктурой (рис. 6, б). Поскольку удалось уменьшить значение порогового тока у ОГ-лазера, это дало возможность использовать его работу пи комнатной температуре, но только в импульсном режиме накачки. В непрерывном режиме накачки при комнатной температуре работают лазеры с двойной гетероструктурой (ДГ).

Толщина активного слоя ДГ-лазера составляет не менее 1 мкм. При этом по всему слою создается инверсная населенность. Если в ОГ-лазерах толщина активного слоя соизмерима с длинной диффузии инжектируемого электрона, то в ДГ-лазерах толщина меньше этой длины. Кроме того, вДГ-лазерах обеспечивается оптическое ограничение с двух сторон активной зоны. Эти обстоятельства приводят к тому, что ДГ-лазеры являются высокоэффективными приборами и характеризуются минимальным пороговым током, что позволяет осуществлять непрерывную накачку электрическим током при комнатной температуре.

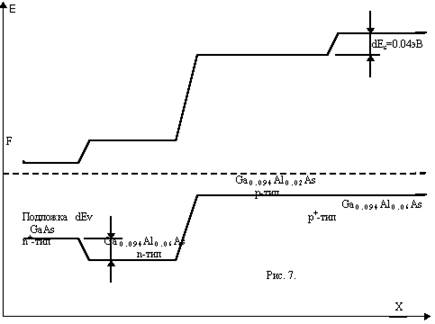

Для улучшения выходных характеристик гетероструктурного лазера в процессе получения гетероструктуры создают условия, обеспечивающие ограничение носителей заряда в активной области. Для структуры, изображенной на рис. 6, б, диаграмма энергитических зон приведена на рис. 7. Из-за того, что ширина запрещенной зоны у полупроводника больше в области с увеличением концентрацией атомов Al, возникают смешения в зоне проводимости на p—p+-переходе (dEc) и в валентной зоне на n—p- и n+—p-переходах (dEv).

Когда к такой структуре прикладывается прямое напряжение смещения, электроны инжектируются из n- в p-область. Скачок зоны проводимости на p—p+-границе раздела на dEc обеспечивает энергетический барьер для инжектируемых электронов, производя тем самым ограничение их в p-области и увеличивая вероятность их рекомбинации с дырками. Скачок валентной зоны на n—p-переходе dEc повышает уже существующий потенциальный барьер, препятствующий инжекции дырок в n-область, улучшая тем самым инжекционную эффективность. Таким образом, у двойной гетероструктуры имеет место тенденция ограничения как основных, так и инжектируемых неосновных носителей в активной зоне. Это обеспечивает хорошие условия для получения более эффективной инверсной населенности. Значит ДГ-лазеры обеспечивают более высокие выходные характеристики по сравнению с ОГ-лазерами, и тем более по сравнению с гомопереходными лазерами. Сравнение технических характеристик показывает, что если у гомостктурного лазера пороговая плотность тока равна 104 А/см2 при квантовой эффективности 10%, то у ОГ-лазеров пороговая плотность тока равна 103 А/см2 при квантовой эффективности 40%. Эти лазеры работают только в импульсном режиме. У ДГ-лазеров пороговая плотность тока равна 700— 800 А/см2 , а квантовой эффективность составляет 55%. Эти лазеры работают в непрерывном режиме.

Однако у ДГ-лазеров большая угловая расходимость луча (20— 40°) в плоскости, перпендикулярной к плоскости перехода, из-за дифракции света в тонком активном слое, в то время как у гомоструктурных и ОГ-лазеров угловая расходимость составляет 15— 20°. У всех рассмотренных типов лазеров угловая расходимость луча в плоскости перехода составляет не более 10°.

Материалы полупроводниковых лазеров

Полупроводник

Химическое обозначение

Длина волны, мкм

Лазеры с электронным возбуждением

Сульфид цинка

ZnS

0,33

Селенид галлия

GaSe

0,6

Арсенид галлия

GaAs

0,85

Сульфид свинца

PbS

4,3

Антимония индия

JnSb

5,3

Селенид свинца

PbSе

8,6

Инжекционные лазеры

Арсенид галлия

GaAs

0,85

Арсенид индия

JnAs

3,2

Теллурид свинца

РbТе

6,5

Селенид свинца

PbSe

8,5

Лазеры с оптическим возбуждением

Сульфид кадмия

CdS

0,5

Арсенид индия

JnAs

3,2

Антимонид индия

JnSb

5,3

Теллурид свинца

(Pb+Sn) Te

6,5... 18,5

ОБЛАСТИ ПРИМЕНЕНИЯ ЛАЗЕРОВ

Уникальные свойства лазерного луча, многообразие конструкций современных лазеров и устройств на их основе обуславливают широкое применение лазерных технологий в различных областях человеческой деятельности: промышленности, науке, медицине и быту. Появление лазеров и внедрение их во многие отрасли промышленности и науки произвело в этих отраслях в буквальном смысле революцию. Благодаря этому стало возможным развитие новых более эффективных технологий, повышение производительности труда, точности измерений и качества обработки материалов. Рассмотрим здесь лишь наиболее важные области применения лазерной техники.

Применение лазеров в промышленности

Сразу же после появления лазеров и начала исследования взаимодействия лазерного луча с различными материалами стало ясно, что этот инструмент может найти широкое применение в разнообразных промышленных технологических процессах. Дело в том, что лазерный импульс несёт в себе огромный запас энергии (рубиновый лазер при кратковременном импульсе может достичь мощности в несколько миллиардов ватт). При попадании подобного луча на поверхность материала он вызывает мгновенное разогревание этой поверхности вплоть до испарения даже очень тугоплавкого материала. Это обстоятельство используется при сверлении отверстий в твердых материалах, резке и сварке металлов и пластмасс, заточке режущих инструментов, в том числе изготовленных из сверхтвердых сплавов. Сверление отверстий в алмазных фильерах при помощи традиционных способов занимает около двух часов. Этот же процесс, осуществляемый при помощи лазерной установки, длится не более 0,1секунд. Для того чтобы прожечь стальную пластинку толщиной 1 мм лучом лазера, достаточно импульса длительностью в одну тысячную секунды с энергией 0,5 дж. В результате получается отверстие порядка 0,1—0,2 мм. Лучом такой же мощности можно сварить два куска фольги толщиной 0,05мм или две тонкие проволочки.

Чтобы прожечь стальную пластинку толщиной до 5 мм, нужен импульс с энергией от 20 до 100 дж. В этом случае луч лазера необходимо сфокусировать в одну точку, для чего применяется система линз. Отверстия, образующиеся в металле под действием такого луча, обычно бывают довольно большого диаметра.

Современная радиоэлектронная промышленность выпускает большое число разнообразных приборов и устройств от простого радиоприёмника до сверхсовременных компьютеров. Основу этих устройств составляют полупроводниковые блоки и интегральные схемы, имеющие очень небольшие размеры и тонкую структуру. Соединение отдельных блоков в единое целое часто сопряжено с определёнными трудностями. И здесь на выручку приходят лазерные технологии, позволяющие соединить между собой и с изолирующей подложкой эти тонкие узлы. Лазерный луч можно сконцентрировать в очень тонкий пучок, имеющий на малых расстояниях практически нулевую расходимость. Это позволяет сконцентрировать излучаемую энергию на очень малой площади, например, соответствующей площади контакта между блоками электронной схемы.

Другой важной областью применения лазеров в промышленности можно считать использование их в различных контрольно-измерительных приборах. Луч лазера представляет собой электромагнитную волну со строго определённой длинной. Зная какое количество длин волн данного лазера укладывается в определённом отрезке, например, в одном метре, всегда можно вычислить расстояние от источника лазерного излучения до того или иного объекта. На практике это определяется по потере мощности лазерного излучения при отражении его от объекта. Отражённый луч лазера воспринимается фотоэлементом, в результате чего в анализирующей электрической цепи возникает ток, пропорциональный интенсивности отражённого луча. Лазерные установки могут быть так же использованы для контроля степени чистоты обработки поверхности материала и даже внутренней структуры этих материалов

Использование лазеров в информационных технологиях.

Поскольку лазерное излучение является электромагнитной волной, логично было бы предположить, что лазерный луч можно использовать для передачи информации примерно так же как мы передаём информацию с помощью радиоволн. С теоретической точки зрения никаких препятствий этому нет. Но на практике такая передача информации сталкивается с существенными трудностями. Эти трудности связаны с особенностями распространения света в атмосфере. Такое распространение, как известно, в значительной степени зависит от атмосферных помех: тумана, наличия пыли, атмосферных осадков и т.п. Не смотря на то, что лазерное излучение обладает совершенно уникальными свойствами, оно так же не лишено этих недостатков.

Одним из решений проблемы нейтрализации влияния атмосферных помех на распространение лазерного луча стало использование волоконно-оптических линий. Основу таких линий составляют тончайшие стеклянные трубочки (оптические волокна), уложенные в специальную непрозрачную оболочку. Конфигурация оптических волокон рассчитывается таким образом, чтобы при прохождении по ним лазерного луча возникал эффект полного отражения, что практически полностью исключает потери информации при её передаче. Волоконно-оптические линии обладают огромной пропускной способностью. По одной нитке такой линии можно одновременно передавать в несколько раз больше телефонных разговоров, чем по целому многожильному кабелю, составленному из традиционных медных проводов. Кроме того на распространение лазерного луча по волоконно-оптическим линиям не оказывают влияние практически никакие помехи. В настоящее время волоконно-оптические линии используются при передаче сигналов кабельного телевидения высокого качества, а так же для обмена информацией между компьютерами через интернет по выделенным линиям. Существуют уже и телефонные линии, построенные с использованием оптических волокон.

Устройство и принцип работы CD и DVD - ROM

Как известно, большинство накопителей бывают внешними и встраиваемыми (внутренними). Приводы компакт-дисков в этом смысле не являются исключением. Большинство предлагаемых в настоящее время накопителей CD-ROM и DVD относятся к встраиваемым. Внешний накопитель, как правило, стоит заметно дороже. Форм-фактор современного встраиваемого CD-ROM (DVD-ROM) определяется двумя параметрами: половинной высотой (Half-High, HH) и горизонтальным размером 5.25 дюйма. Таким образом, для установки подобного накопителя в компьютер требуется свободный монтажный отсек 5.25 дюйма.

На передней панели каждого накопителя имеется доступ к механизму загрузки компакт-диска в привод. Также там расположены индикатор работы устройства (обычно Busy), гнездо для подключения наушников или стереосистемы (для прослушивания аудиодисков), а также регулятор громкости (также для аудио-CD). Кроме того, при использовании контейнера на передней панели имеется отверстие, с помощью которого можно извлечь компакт-диск даже в аварийной ситуации, например, если не срабатывает кнопка Eject.

На задней панели практически всех без исключения приводов CD-ROM находятся, по крайней мере три разъема: интерфейсный, питания и аудио. Назначение первых двух, видимо, не вызывает вопросов. Разъем для вывода звука позволяет подключать привод к звуковой карте. Это удобно при прослушивании аудиодисков, поскольку не требует переключения акустической системы или наушников с одного гнезда на другое.

Кроме этих разъемов при использовании SCSI-интерфейса с задней панели привода доступны также резисторы-терминаторы устройства и набор перемычек (jumpers), или переключателей (switches), которые определяют номер устройства и режим работы. Не следует забывать, что резисторы-терминаторы должны быть установлены на host-адаптере SCSI и приводе компакт-дисков, если к шине интерфейса не подключены другие устройства.

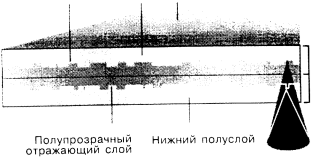

В приводе компакт-дисков можно выделить несколько базовых элементов: лазерный диод, сервомотор, оптическую систему (включающую в себя расщепляющую призму) и фотодетектор.

И так, считывание информации с компакт-диска, так же как и запись, происходит при помощи лазерного луча, но, разумеется, меньшей мощности. Сервомотор по команде внутреннего микропроцессора привода перемещает отражающее зеркало. Это позволяет точно позиционировать лазерный луч на конкретную дорожку. Такой луч, попадая на отражающий свет островок, через расщепляющую линзу отклоняется на фотодетектор, который интерпретирует это как двоичную единицу. Луч лазера, попадающий во впадину, рассеивается и поглощается - фотодетектор фиксирует двоичный ноль (цифровая информация представляется чередованием впадин (не отражающих пятен) и отражающих свет, островков). В качестве отражающей поверхности компакт-дисков обычно используется алюминий. Разумеется, вся поверхность компакт-диска покрыта прозрачным защитным слоем.

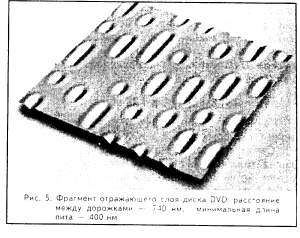

В отличие от, например, винчестеров, дорожки которых представляют собой концентрические окружности, компакт-диск имеет всего одну физическую дорожку в форме непрерывной спирали, идущей от внутреннего диаметра к наружному. Тем не менее, одна физическая дорожка может быть разбита на несколько логических.

В то время, как все магнитные диски вращаются с постоянным числом оборотов в минуту, т.е. с неизменной угловой скоростью (CAV, Constant Angular Velocity), компакт-диск вращается обычно с переменной угловой скоростью, чтобы обеспечить постоянную линейную скорость при чтении (CLV, Constant Linear Velocity). Таким образом, чтение внутренних секторов осуществляется с увеличенным, а наружных - с уменьшенным числом оборотов. Именно этим обусловливается достаточно низкая скорость доступа к данным для компакт-дисков по сравнению, например, с винчестерами.

В последнее время появились так называемые перезаписываемые компакт-диски CD-R (CD-Recordable). Носители типа CD-R могут быть записаны самим пользователем на специальном CD-R-приводе. В основном здесь применяются технологии, основанные на изменении отражающих свойств вещества подложки компакт-диска под действием луча лазера. Кстати, надо заметить, что перезаписываемые компакт-диски в несколько раз дороже обычных. Дело в том, что в качестве светоотражающего слоя в них используется уже не алюминий, а золото (подобные диски обычно служат как мастерные для дальнейшего тиражирования). Читать CD-R-диски можно на обычном приводе.

Что же касается DVD дисков то они могут существовать в нескольких модификациях. Самая простая из них отличается от обычного диска только тем, что отражающий слой расположен не на составляющем почти полную толщину (1,2 мм) слое поликарбоната, а на слое половинной толщины (0,6 мм). Вторая половина — это плоский верхний слой (рис. 1). Емкость такого диска достигает 4,7 ГБ и обеспечивает более двух часов видео телевизионного качества (компрессия MPEG-2). Кроме того, без особого труда на диске могут дополнительно сохраняться высококачественный стереозвук (на нескольких языках) и титры (также многоязычные). Если оба слоя несут информацию (в этом случае нижнее отражающее покрытие полупрозрачное), то суммарная емкость составляет 8,5 ГБ (некоторое уменьшение емкости каждого слоя вызывается необходимостью сократить взаимные помехи при считывании дальнего слоя). Toshiba и Time Warner предлагают использовать также двухсторонний двухслойный диск. В этом случае его емкость составит 17 ГБ.

Уже этой характеристики достаточно, чтобы представить себе воздействие, которое может оказать такой диск на кино/видеоиндустрию. Недаром значительная часть споров и задержек с производством устройств DVD вызвана согласованием разнонаправленных способов защиты авторских прав. Цифровые системы, как известно, сохраняют качество сигнала при копировании и уже не служат препятствием для создания нелицензионных копий. Поэтому Ассоциация кинопроизводителей Америки (МРАА — Motion Picture Association of America) совместно с ассоциацией производителей бытовой электроники (Consumer Electronics Manufacturer's Association) сильно обсуждает возможности встраивания защиты от нелицензионного копирования непосредственно в устройства, а также законопроекты, связанные с защитой от копирования. Предлагаются не только исключение возможности прямого копирования диска, но и более серьезные меры, такие как модификация операционной системы с целью недопущения копирования данных, считанных с DVD на другие носители. Радикальная мера — модификация архитектуры ПК с целью принципиального исключения возможности попадания DVD-данных на системную шину, откуда они далее могут быть скопированы.

Рис. Двухслойный DVD

Рабочая группа (Technical Working Group), представляющая интересы производителей компьютеров, не остается в стороне, так как сужение функциональных возможностей устройств может оказаться не безболезненным. Оставив для будущих историков подробное рассмотрение юридических баталий, отмечу только, что если кино/видеопроизводство примет DVD как носитель, то, учитывая очень низкую стоимость экземпляра диска при многотиражном выпуске, можно ожидать действительно революционных изменений в домашней электронике.

Для ответа на вопрос “ Как же достигается столь значительное увеличение объема информации на DVD диске? ” необходимо произвести сравнение его с CD-ROM. Главное отличие, конечно, в повышенной плотности записи информации. За счет перевода считывающего лазера из инфракрасного диапазона (длина волны 780 нм) в красный (с длиной волны 650 нм или 635 нм) и увеличения числовой аппаратуры объектива до 0,6 (против 0,45 в CD) достигается более чем двух кратное уплотнение дорожек и укорочение длины питов (отражающих выступов/впадин).

Уменьшение размеров углублений и шага спиральной дорожки способствовало увеличению емкости дисков почти в семь раз: от 682 MБ в компакт-дисках до 4.7 ГБ в DVD. Памятуя о постоянно возрастающих требованиях к устройствам массовой памяти, компании-разработчики DVD (среди которых особо следует выделить Philips, Sony, Toshiba и Matsushita) пошли еще дальше: они предлагают двухслойные и двухсторонние диски.

Наиболее впечатляющей технологией является использование для записи информации двух слоев. Традиционно все компакт-диски и DVD состоят из одного слоя отражающего материала (обычно это алюминий), на который нанесена содержащая упоминавшиеся выше углубления углеродная пленка (polycarbonate substrate). Луч лазера отражается от этого слоя и попадает на фотодетектор. В двухслойных же дисках DVD поверх отражающего слоя нанесен полупрозрачный слой и разные лазеры в дисководах DVD обеспечивают считывание информации с каждого из этих слоев, емкость таких дисков меньше из-за более низкой отражающей способности данного слоя. Таким образом, полная емкость диска составляет 8,5 ГБ, а не 9,4 ГБ. Однако если и этого недостаточно, можно хранить данные на обеих сторонах диска. Двухсторонние диски состоят из двух углеродных пленок для хранения данных, находящихся по обеим сторонам отражающего слоя, поверх которых может быть нанесено еще и по полупрозрачному слою. Возможна также ситуация, когда одна сторона содержит один, а другая - два отражающих слоя. Таким образом, емкость двухсторонних DVD может достигать от 9,4 до 17 ГБ. Правда, такие диски имеют и некоторые недостатки. В то время, как метки на обычных дисках непрозрачны для луча лазера, двухсторонние диски DVD требуют использования специальных голографических меток. Кроме того, двухсторонние диски DVD более чувствительны к повреждениям поверхности, поскольку в них как углеродная пленка, так и отражающие слои тоньше.

В DVD стандарте изменилась не только физическая плотность размещения информации на диске, но и способы ее представления. Так, на смену известному способу модуляции 8/14 (EFM — eight to fourteen modulation) пришел способ, называемый EFM+. Он отличается несколько иным алгоритмом преобразования и, главное, требует ввода на границе следующих друг за другом 14-разрядных кодов не трех, а только двух дополнительных битов, поддерживающих условие ограниченности размеров пита в диапазоне от 3 до 11 битов (т. е. между двумя последовательными единицами после кодирования не менее 2 и не более 10 нулей). Таким образом, из каждого байта получаем не 14+3=17, а 14+2=16 кодовых битов. Изменение метода модуляции — только одно из множества форматных изменений, позволяющих в целом увеличить объем сохраняемых данных. Собственно переход к EFM+ добавляет еще почти 6% к объему диска. Более мощный механизм коррекции ошибок RS-PC (Red Solomon Product Code) обещает быть на порядок более устойчивым к возможным ошибкам воспроизведения.

Из неназванных еще характеристик отметим номинальную скорость передачи данных — 1108 Кб/с, поддерживаемую при постоянной линейной скорости (CLV) - 4 м/с.

В ожидания большего, когда имеется возможность использования одно- и двухсторонних, а также одно- и двухслойных дисков, возникает необходимость, по крайней мере, в пяти физических форматах. Недавно появились диски формата DVD-R. Идейно они подобны CD-R - это диски с однократной возможностью записи, в которых вместо углеродной пленки используется слой органического красителя. Запись производится путем выжигания отверстий в этом слое. Правда, из-за некоторых ограничений, связанных с применением красителя, емкость односторонних дисков DVD-R меньше, чем DVD-ROM (около 4 ГБ по сравнению с 4,7 ГБ). Кроме того, подобная технология не подходит для создания двухслойных дисков.

В DVD-RAM, которые появились в 1998 г., для обеспечения возможности многократной перезаписи будет использоваться материал, в котором одновременно могут сосуществовать две фазы (rewritable phase-change material). Емкость этих дисков будет еще меньше, чем DVD-R - примерно 2,6 GB в расчете на одну сторону.

Важно также отметить, что сейчас обсуждается возможность создания дисководов DVD, обеспечивающих чтение информации с постоянной угловой скоростью и постоянной линейной скоростью. В настоящее время стандартами на компакт-диски и DVD для поддержания постоянной скорости побитового считывания информации предусмотрены дисководы с постоянной линейной скоростью. В них скорость вращения диска по мере перехода к внутренним (более коротким) дорожкам постепенно увеличивается. В то же время в дисководах с постоянной угловой скоростью линейная скорость элемента диска зависит от того, на каком расстоянии от центра он находится. Поэтому при перемещении к внутренним дорожкам скорость побитового считывания информации будет уменьшаться, однако скорость доступа при этом увеличится, поскольку диск не надо будет разгонять или тормозить при переключении с одной дорожки на другую. Это выгодно при работе с приложениями, интенсивно обращающимися к диску, например с базами данных.

Еще одним предполагаемым форматом является гибрид СD/DVD. В этом диске полупрозрачный слой DVD может быть размещен поверх полностью отражающего слоя CD. Более тонкий слой DVD (толщиной 0,6 мм) будет практически прозрачным для существующих дисководов CD-ROM и CD-плейеров, инфракрасные лазеры которые обеспечат считывание информации с внутреннего слоя CD толщиной 1,2 мм. Такой гибридный диск может использоваться в дисководах обоих типов.

Возможно даже создание универсальных дисководов CD/DVD, хотя это и не предусмотрено стандартом DVD. Вместо того, чтобы использовать при этом два лазера (красный и инфракрасный), компания Mitsubishi предлагает помещать на пути лазерного луча две различные линзы, изменяющие длину волны излучения от 635 до 780 нм. Еще одно оригинальное решение предлагает компания Matsushita. Идея его заключается в том, чтобы пропускать луч лазера через несферическую линзу из прессованного стекла (aspheric molded-glass lens), на поверхность которой нанесена специфическая голографическая картина. Благодаря явлению дифракции длина волны излучения изменяется в зависимости от того, с какого диска - CD или DVD - считывается информация (по-видимому, в обоих случаях используются явления нелинейной оптики, по сколько только они позволяют изменять длину волны излучения).

Кроме дисков диаметром 120 мм, стандартом DVD также предусмотрена перспектива изготовления дисков и диаметром 80 мм. Несмотря на то, что их емкость почти на 70% меньше, они могут найти широкое применение в мобильных системах. Как и свои 120-миллиметровые собратья, они могут быть одно- или двухсторонними; одно- или двухслойными. с возможностью однократной записи или перезаписываемыми.

Не следует особо обольщаться насчет увеличения объема данных в DVD формате — увеличивается на порядок также и объем данных, которые нам хотелось бы прочитать без ошибок. Кроме того, резкое уменьшение отдельных элементов на отражающей поверхности неизбежно приведет к увеличению количества случайных сбоев при чтении.

Лазерный принтер

Для печати в вычислительной технике и в других случаях часто применяется лазерное излучение. Преимущество их в более высокой скорости печати по сравнению с обычными способами печатания.

Принцип действия их такой: поступающий от считываемого оригинала свет преобразуется в ФЭУ в электрические сигналы, которые соответствующим образом обрабатываются в электронном устройстве вместе с управляющими сигналами (для определения высоты шрифта, состава краски и т.д.) и служат для модуляции лазерного излучения. С помощью записывающей головки экспонируется расположенная на валике пленка. При этом лазерное излучение разделяется на ряд равных по интенсивности частичных лучей (шесть или больше), которые посредством модуляции при данных условиях подключаются или отключаются.

Применяемые лазеры: ионный аргоновый лазер (мощность не более 10 мВт), инжекционный лазер.

Применение лазеров в медицине.

Совершенно особого разговора заслуживает применение лазеров в медицине. Ещё на заре развития лазерной техники медиков привлекла возможность использования лазеров в хирургии. Уже в середине 60-ых годов XX века были построены лазерные установки, которые с успехом использовались при хирургических операциях. В этих установках лазер соединен с гибким световодом, изготовленным из тончайших стеклянных или пластмассовых трубок (все те же оптические волокна). На конце световода закреплена головка с фокусирующей линзой. Световод вводится внутрь организма через небольшой разрез или другим доступным способом. Манипулируя световодом, хирург направляет луч лазера на оперируемый объект, оставляя нетронутыми соседние органы и ткани. При этом достигается высокая точность и стерильность оперативного вмешательства. При таких операциях значительно сокращается кровопотеря, что облегчает протекание послеоперационной реабилитации.

Особенно широкое применение нашли лазерные инструменты в хирургии глаза. Глаз, как известно, представляет орган, обладающий очень тонкой структурой. В хирургии глаза особенно важны точность и быстрота манипуляций. Кроме того выяснилось, что при правильном подборе частоты излучения лазера оно свободно проходит через прозрачные ткани глаза, не оказывая на них никакого действия. Это позволяет делать операции на хрусталике глаза и глазном дне, не делая никаких разрезов вообще. В настоящее время успешно проводятся операции по удалению хрусталика путём испарения его очень коротким и мощным импульсом. При этом не происходит повреждение окружающих тканей, что ускоряет процесс заживления, составляющий буквально несколько часов. В свою очередь, это значительно облегчает последующую имплантацию искусственного хрусталика. Другая успешно освоенная операция – приваривание отслоившейся сетчатки.

Лазеры довольно успешно применяются и в лечении таких распространённых сейчас заболеваний глаза как близорукость и дальнозоркость. Одной из причин этих заболеваний является изменение в силу каких-либо причин конфигурации роговицы глаза. С помощью очень точно дозированных облучений роговицы лазерным излучением можно исправить её изъяны, восстановив нормальное зрение.

Трудно переоценить значение применения лазерной терапии при лечении многочисленных онкологических заболеваний, вызванных неконтролируемым делением видоизменённых клеток. Точно фокусируя луч лазера на скоплении раковых клеток, можно полностью уничтожить эти скопления, не повреждая здоровые клетки.

Разнообразные лазерные зонды широко используются при диагностике заболеваний различных внутренних органов, особенно в тех случаях, когда применение других методов невозможно или сильно затруднено.

ПРИМЕНЕНИЕ ЛАЗЕРОВ В ВОЕННОЙ ТЕХНИКЕ

К настоящему времени сложились основные направления, по которым идет внедрение лазерной техники в военное дело. Этими направлениями являются:

1. Лазерная локация (наземная, бортовая, подводная).

2. Лазерная связь.

3. Лазерные навигационные системы.

4. Лазерное оружие.

5. Лазерные системы ПРО и ПКО.

Ускоренными темпами идет внедрение лазеров в военную технику США, Франции, Англии, Японии, Германии, Швейцарии. Государственные учреждения этих стран всемерно поддерживают и финансируют работы в данной области.

ЛАЗЕРНАЯ ЛОКАЦИЯ

Лазерной локацией в зарубежной печати называют область оптикоэлектроники, занимающуюся обнаружением и определением местоположения различных объектов при помощи электромагнитных волн оптического диапазона, излучаемых лазерами. Объектами лазерной локации могут стать танки, корабли, ракеты, спутники, промышленные и вооруженные сооружения. Принципиально лазерная локация осуществляется активным методом.

В основе лазерной локации, так же как и в радиолокации лежат три основных свойства электромагнитных волн:

1. Способность отражаться от объектов. Цель и фон, на котором она расположена, по-разному отражают упавшее на них излучение. Лазерное излучение отражается от всех предметов: металлических и неметаллических, от леса, пашни, воды. Более того, оно отражается от любых объектов, размеры которых меньше длины волны, лучше, чем радиоволны. Это хорошо известно из основной закономерности отражения, по которой следует, что чем короче длина волны, тем лучше она отражается. Мощность отраженнного в этом случае излучения обратно пропорциональна длине волны в четвертой степени. Лазерному локатору принципиально присуща и большая обнаружительная способность, чем радиолокатору - чем короче волна, тем она выше. Поэтому-то и проявлялась по мере развития радиолокации тенденция к перехода от длинных волн к более коротким. Однако изготовление генераторов радиодиапазона, излучающих сверх короткие радиоволны становилось все труднее и труднее, а затем вовсе и зашло в тупик. Создание лазеров открыло новые перспективы в технике локации.

2. Способность распространяться прямолинейно. Использование узконаправленного лазерного луча, которым проводится просмотр пространства, позволяет определить направление на объект(пеленг цели). Это направление находят по расположению оси оптической системы, формирующей лазерное излучение. Чем уже луч, тем с большей точностью может быть определен пеленг.

Простые расчеты показывают - чтобы получить коэффициент направленности около 1.5, при использовании радиоволн сантиметрового диапазона, нужно иметь антенну диаметром около 10м. Такую антенну трудно поставить на танк, а тем более на летательный аппарат. Она громоздка и нетранспортабельна. Нужно использовать более короткие волны.

Угловой раствор луча лазера, изготовленного с помощью твердотельного активного вещества, как известно составляет всего 1.0 ... 1.5 градуса и при этом без дополнительных оптических систем. Следовательно габариты лазерного локатора могут быть значительно меньше, чем аналогичного радиолокатора. Использование же незначительных по габаритам оптических систем позволит сузить луч лазера до нескольких угловых минут, если в этом возникнет необходимость.

3. Способность лазерного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта. Так, при импульсном методе дальнометрирования используется следующее соотношение:

L = ct/2

где L - расстояние до обькта, с - скорость распространения излучения,

t - время прохождения импульса до цели и обратно.

Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Совершенно ясно, что чем короче импульс, тем лучше.

Какими же параметрами принято характеризовать локатор? Каковы его паспортные данные? Рассмотрим некоторые из них.

Прежде всего зона действия. Под ней понимают область пространства, в которой ведется наблюдение. Ее границы обусловлены максимальной и минимальной дальностями действия и пределами обзора по углу места и азимуту. Эти размеры определяются назначением военного лазерного локатора.

Другим параметром является время обзора. Под ним понимается время, в течении которого лазерный луч производит однократный обзор заданного объема пространства.

Следующим параметром локатора является определяемые координаты. Они зависят от назначения локатора. Если он предназначен для определения местонахождения наземных и подводных объектов, то достаточно измерять две координаты: дальность и азимут. При наблюдении за воздушными объектами нужны три координаты. Эти координаты следует определять с заданной точностью, которая зависит от систематических и случайных ошибок. Будем пользоваться таким понятием как разрешающая способность. Под разрешающей способностью понимается возможность раздельного определения координат близко расположенных целей. Каждой координате соответствует своя разрешающая способность. Кроме того, используется такая характеристика, как помехозащищенность. Это способность лазерного локатора работать в условиях естественных и искусственных помех. И весьма важной характеристикой локатора является надежность. Это свойство локатора сохранять свои характеристики в установленных пределах в заданных условиях эксплуатации.

НАЗЕМНЫЕ ЛАЗЕРНЫЕ ДАЛЬНОМЕРЫ

Лазерная дальнометрия является одной из первых областей практического применения лазеров в зарубежной военной технике. Первые опыты относятся к 1961г., а сейчас лазерные дальномеры используются в наземной военной техники(артиллеристские, танковые), и в авиации (дальномеры, высотомеры, целеуказатели), и на флоте. Эта техника прошла боевые испытания во Вьетнаме и на Ближнем Востоке. В настоящее время ряд дальномеров принят в армиях капиталистических стран.

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный фазовый или фазо-импульсный. Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу автоматически высвечивается перед оператором расстояние до объекта. Погрешность такого метода измерения 30см. Зарубежные специалисты считают, что для решения ряда практических задач это вполне достаточно.

При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону. При этом интенсивность излучения меняется в значительных пределах. В зависимости от дальности до объекта изменяется фаза сигнала, упавшего на объект. Отраженный от объекта сигнал придет на приемное устройство также с определенной фазой, зависящей от расстояния. Оценим погрешность фазового дальномера, пригодного работать в полевых условиях. Специалисты утверждают, что оператору(не очень квалифицированному солдату) не сложно определить фазу с ошибкой не более одного градуса, следовательно погрешность будет составлять примерно 5см.

Первый лазерный дальномер XM-23 прошел испытание во Вьетнаме и был принят на вооружение в армии США. Он рассчитан на использование передовых наблюдательных пунктах сухопутных войск. Источником излучения в нем является лазер с выходной мощностью 2.5Вт и длительностью импульса 30нс.

В конструкции дальномера широко используются интегральные схемы. Излучатель, приемник и оптические элементы смонтированы в моноблоке, который имеет шкалы точного отсчета азимута и угла места цели. Питание дальномера производится от батареи никелево-кадмиевых аккумуляторов напряжением 24В, обеспечивающий 100 измерений дальности без подзарядки.

Также интересен шведский дальномер. Он предназначен для использования в системах управления бортовой корабельной и береговой артиллерии. Конструкция дальномера отличается особой прочностью, что позволяет применять его в сложных условиях. Дальномер можно сопрягать при необходимости с усилителем изображения или телевизионным визиром. Режим работы дальномера предусматривает либо измерения через каждые 2с в течение 20с, либо через каждые 4с в течение длительного времени. Цифровые индикаторы дальности работают таким образом, что когда один из индикаторов выдает последнюю измеренную дальность, в памяти другого хранятся четыре предыдущие измеренные дистанции.

Как утверждает зарубежная печать, весьма удачным оказался норвежский лазерный дальномер LP-4. Он имеет в качестве модулятора добротности оптико-механический затвор. Приемная часть дальномера является одновременно визиром оператора. Диаметр оптической системы составляет 70мм. Приемником служит портативный фотодиод. Счетчик снабжен схемой стробирования по дальности, действующий по установке оператора от 200 до 3000м. В схеме оптического визира перед окуляром помещен защитный фильтр для предохранения глаза от воздействия своего лазера при приеме отраженного импульса. Излучатель и приемник смонтированы в одном корпусе. Угол места цели определяется в градусах ~25 градусов. Аккумулятор обеспечивает 150 измерений дальности без подзарядки, его масса всего 1кг. Дальномер прошел испытания и был закуплен Канадой, Швецией, Данией, Италией, Австралией.

Портативные лазерные дальномеры разработаны за рубежом для пехотных подразделений и передовых артиллерийских наблюдателей. Один из таких дальномеров выполнен в виде бинокля. Источник излучения и приемник смонтированы в общем корпусе с монокулярным оптическим визиром шестикратного увеличения, в поле зрения которого имеется световое табло из светодиодов, хорошо различимых как ночью, так и днем. В лазере в качестве источника излучения используется аллюминиево-иттириевый гранат, с модулятором добротности на ниобате лития. Это обеспечивает пиковую мощность в 1.5 МВт. В приемной части используется сдвоенный лавинный фотодетектор с широкополосным малошумящим усилителем, что позволяет детектировать короткие импульсы с малой мощностью. Ложные сигналы, отраженные от близлежащих предметов исключаются с помощью схемы стробирования по дальности. Источником питания является малогабаритная аккумуляторная батарея, обеспечивающая 250 измерений без подзарядки.

Электронные блоки дальнометра выполнены на интегральных схемах, что позволило довести массу дальномера вместе с источником питания до 2кг.

Установка лазерных дальномеров на танки сразу заинтересовала зарубежных разработчиков вооенного вооружения. Это объясняется тем, что на танке можно ввести дальномер в систему управления огнем танка, чем повысить его боевые качества. Для этого в США был разработан дальномер AN/VVS-1 для танка М60А. Он не отличался по схеме от лазерного артиллерийского дальномера на рубине, однако помимо выдачи данных о дальности на цифровое табло имел устройство, обеспечивающее ввод дальности в счетно-решающее устройство системы управления огнем танка. При этом измерение дальности может производиться как наводчиком пушки так и командиром танка. Режим работы дальномера - 15 измерений в минуту в течение одного часа.

НАЗЕМНЫЕ ЛОКАТОРЫ

Как сообщает печать, за рубежом разрабатывается ряд стационарных лазерных локаторов. Эти локаторы предназначены для слежения за ракетами на начальном этапе полета, а также для слежения за самолетами и спутниками. Большое значение придается лазерному локатору, включенному в систему ПРО и ПКО. По проекту американской системы именно оптический локатор обеспечивает выдачу точных координат головной части или спутника в систему лазерного поражения цели. Локатор типа «ОПДАР» предназначен для слежения за ракетами на активном участке их полета. Тактические требования определяют незначительную дальность действия локатора, поэтому на нем установлен газовый лазер, работающий на гелий-неоновой смеси, излучающий электромагнитную энергию на волне 0.6328мкм при входной мощности всего 0.01Вт. Лазер работает в непрерывном режиме, но его излучение модулируется с частотой 100МГц. Передающая оптическая система собрана из оптических элементов по схеме Кассагрена, что обеспечивает очень незначительную ширину расходимости луча. Локатор монтируется на основании, относительно которого он может с помощью следящей системы устанавливаться в нужном направлении с высокой точностью. Эта следящая система управляется сигналами, которые поступают через кодирующее устройство. Разрядность кода составляет 21 единицу двоичной информации, что позволяет устанавливать локатор в нужном направлении с точностью около одной угловой секунды. Приемная оптическая система имеет диаметр входной линзы 300мм. В ней установлен интерференционный фильтр, предназначенный для подавления фоновых помех, а также устройство, обеспечивающее фазовое детектирование отраженной ракетой сигналов. В связи с тем, что локатор работает по своим объектам, то с целью увеличения отражательной способности ракеты на нее устанавливается зеркальный уголковый отражатель, который представляет собой систему из пяти рефлекторов, обеспечивающих распределение упавшей на них световой энергии таким образом, что основная ее часть идет в сторону лазерного локатора. Это повышает эффективность отражающей способности ракеты в тысячи раз.

Локатор имеет три устройства слежения по углам: точный и грубый датчики по углам и еще инфракрасную следящую систему. Технические данные первого датчика определяются в основном оптическими характеристиками приемо-передающей системы. А так как диаметр входной оптической системы равен 300мм и фокусное расстояние равно 2000м, то это обеспечивает угловую разрешающую способность 80 угловых секунд. Сканирующее устройство имеет полосу пропускания 100Гц. Второй датчик имеет оптическую систему с диаметром 150мм и меньшее фокусное расстояние. Это дает разрешающую способность по углу всего 200 угловых секунд, т.е. обеспечивает меньшую точность, чем первый. В качестве приемников излучения оба канала оснащены фотоумножителями, т.е. наиболее чувствительными элементами из имеющихся. Перед приемником излучения располагается интерференционный фильтр с полосой пропускания всего в 1.5 ангстрема. Это резко снижает долю приходящего излучения от фона. Полоса пропускания согласована с длиной волны излучения лазера, чем обеспечивается прохождение на приемник только своего лазерного излучения.

Локатор позволяет работать в пределах от 30 до 30000м. Предельная высота полета ракеты 18000м. Сообщается, что этот локатор обычно располагается от ракеты на расстоянии около 1000м и на линии, составляющей с плоскостью полета ракеты 45 градусов. Измерение параметров движения ракеты с такой высокой точностью на активном участке полета дает возможность точно рассчитать точку ее падения.

Локатор для слежения. Рассмотрим локатор созданный по заказу НАСА и предназначенный для слежения за спутниками. Он предназначался для слежения за собственными спутниками и работал совместно с радиолокатором, который выдавал координаты спутника с низкой точностью. Эти координаты использовались для предварительного наведения лазерного локатора, который выдавал координаты с высокой точностью. Целью эксперимента было определение того, насколько отклоняется истинная траектория спутника от расчетной, - чтобы узнать распределение поля тяготения Земли по всей ее сфере. Для этого на полярную орбиту был запущен спутник «Эксплорер-22». Его орбита была рассчитана с высокой точностью, но в качестве исходных данных вложили информацию, что поле тяготения определяется формой Земли, т.е. использовали упрощенную модель. Если же теперь в процессе полета спутника наблюдалось уменьшение высоты его относительно расчетной траектории, то очевидно, что на этом участке имеются аномалии в поле тяготения.

По спутнику «Эксплорер-22» была, по сообщению НАСА, проведена серия экспериментов и часть этих данных была опубликована. В одном из сообщений говорится, что на расстоянии 960 км. ошибка в дальности составляла 3м. Минимальный угол, считываемый с кодируемого устройства, был равен всего пяти угловым секундам.

Интересно, что в это время появилось сообщение, что американцев опередили в их работе французские инженеры и ученые. Сотрудники лаборатории Сан-Мишель де Прованс провели серию экспериментов по наблюдению за тем же спутником, используя лазерный локатор своего производства.

БОРТОВЫЕ ЛАЗЕРНЫЕ СИСТЕМЫ

Зарубежная печать сообщает, что в военной авиации стран США и НАТО стали широко использоваться лазерные дальномеры и высотомеры, они дают высокую точность измерения дальности или высоты, имеют небольшие габариты и легко встраиваются в систему управления огнем. Помимо этих задач на лазерные системы сейчас возложен ряд других задач. К ним относятся наведение и целеуказание. Лазерные системы наведения и целеуказания используются в вертолетах, самолетах и беспилотных летательных аппаратах. Их разделяют на полуактивные и активные. Принцип построения полуактивной системы следующий:

цель облучается излучением лазера или непрерывно или импульсно, но так, что-бы исключить потерю цели лазерной системы самонаведения, для чего подбирается соответствующая частота посылок. Освещение цели производится либо с наземного, либо с воздушного наблюдательного пункта;

отраженное от цели излучение лазера воспринимается головкой самонаведения, установленной на ракете или бомбе, которая определяет ошибку в рассогласовании положения оптической оси головки с траекторией полета. Эти данные вводятся в систему управления, которая и обеспечивает точное наведение ракеты или бомбы на освещаемую лазером цель.

Лазерные системы охватывают следующие виды боеприпасов:

бомбы, ракеты класса «воздух-земля», морские торпеды. Боевое применение лазерных систем самонаведения определяется типом системы, характером цели и условиями боевых действий. Например, для управляемых бомб целеуказатель и бомба с головкой самонаведения могут находиться на одном носителе.

Для борьбы с тактическими наземными целями в зарубежных лазерных системах целеуказание может быть производиться с вертолетов или с помощью наземных переносных целеуказателей, а поражение выполняться с вертолетов или самолетов. Но отмечается и сложность использования целеуказателей с воздушных носителей. Для этого требуется совершенная система стабилизации для удержания лазерного пятна на цели.

ЛАЗЕРНЫЕ СИСТЕМЫ РАЗВЕДКИ

Для разведки с воздушных в зарубежных армиях используются самые различные средства: фотографические, телевизионные, инфракрасные, радиотехнические и др. Сообщается, что наибольшую емкость полезной информации дают средства фоторазведки. Но им присущи такие недостатки, как невозможность ведения скрытной разведки в ночных условиях, а также длительные сроки обработки передачи и предоставления материалов, несущих информацию. Передавать оперативно информацию позволяют телевизионные системы, но они не позволяют работать ночью и в сложных метеоусловиях. Радиосистемы позволяют работать ночью и в плохих метеоусловиях, но они имеют относительно невысокую разрешающую способность.

Принцип действия лазерной системы воздушной разведки заключается в следующем. Излучение с бортового носителя облучает разведуемый участок местности и расположенные на нем объекты по-разному отражают упавшее на него излучение. Можно заметить, что один и тот же объект, в зависимости от того, на каком фоне он расположен имеет различный коэффициент яркости, следовательно, он имеет демаскирующие признаки. Его легко выделить на окружающем фоне. Отраженный подстилающей поверхностью и объектами, на ней расположенными, лазерное излучение собирается приемной оптической системой и направляется на чувствительный элемент. Приемник преобразует отраженное от поверхности излучение и электрический сигнал, который будет промодулирован по амплитуде в зависимости от распределения яркости. Поскольку в лазерных системах разведки реализуется, как правило, строчно-кадровая развертка, то такая система близка к телевизионной. Узконаправленный луч лазера развертывается перпендикулярно направлению полета самолета. Одновременно с этим сканирует и диаграмма направленности приемной системы. Это обеспечивает формирование строки изображения. Развертка по кадру обеспечивается движением самолета. Изображение регистрируется либо на фотопленку, либо может производиться на экране электронно-лучевой трубки.

ГОЛОГРАФИЧЕСКИЕ ИНДИКАТОРЫ НА ЛОБОВОМ СТЕКЛЕ

Для использования в прицельно-навигационной системе ночного видения, предназначенной для истребителя F-16 и штурмовика A-10 был разработан голографический индикатор на лобовом стекле. В связи с тем, что габариты кабины самолетов невелики, то с тем, чтобы получить большое мгновенное поле зрения индикатора разработчиками было решено разместить коллимирующий элемент под приборной доской. Оптическая система включает три раздельных элемента, каждый из которых обладает свойствами дифракционных оптических систем: центральный изогнутый элемент выполняет функции коллиматора, два других элемента служат для изменения положения лучей. Разработан метод отображения на одном экране объединенной информации: в форме растра и в штриховой форме, что достигается благодаря использованию обратного хода луча при формировании растра с интервалом времени 1.3мс, в течении которого на ТВ-экране воспроизводится информация в буквенно-цифровой форме и в виде графических данных, формируемых штриховым способом. Для экрана ТВ-трубки индикатора используется узкополосный люминофор, благодаря чему обеспечивается хорошая селективность голографической системы при воспроизведении изображений и пропускание света без розового оттенка от внешней обстановки. В процессе этой работы решалась проблема приведения наблюдаемого изображения в соответствие с изображением на индикаторе при полетах на малых высотах в ночное время (система ночного видения давала несколько увеличенное изображение), которым летчик не мог пользоваться, поскольку при этом несколько искажалась картина, которую можно бы было получить при визуальном обзоре. Исследования показали, что в этих случаях летчик теряет уверенность, стремится лететь с меньшей скоростью и на большой высоте. Необходимо было создать систему, обеспечивающую получение действительного изображения достаточно большого размера, чтобы летчик мог пилотировать самолет визуально ночью и в сложных метеоусловиях, лишь изредка сверяясь с приборами. Для этого потребовалось широкое поле индикатора, при котором расширяются возможности летчика по пилотированию самолета, обнаружению целей в стороне от маршрута и производству противозенитного маршрута и маневра атаки целей. Для обеспечения этих маневров необходимо большое поле зрения по углу места и азимуту. С увеличением угла крена самолета летчик должен иметь широкое поле зрения во вертикали. Установка коллимирующего элемента как можно выше и ближе к глазам летчика была достигнута за счет применения голографических элементов в качестве зеркал для изменения направления пучка лучей. Это хотя и усложнило конструкцию, однако дало возможность использовать простые и дешевые голографические элементы с высокой отдачей.

В США разрабатывается голографический координатор для распознавания и сопровождения целей. Основным назначением такого коррелятора является выработка и контроль сигналов управления наведения ракеты на среднем и заключительном участках траектории полета. Это достигается путем мгновенного сравнения изображений земной поверхности, находящейся в поле зрения системы в нижней и передней полусфере, с изображением различных участков земной поверхности по заданной траектории, хранимым в запоминающем устройстве системы. Таким образом обеспечивается возможность непрерывного определения местонахождения ракеты на траектории с использованием близко лежащих участков поверхности, что позволяет проводить коррекцию курса в условиях частичного затемнения местности облаками. Высокая точность на заключительном этапе полета достигается с помощью сигналов коррекции с частотой меньше 1 Гц. Для системы управления ракетой не требуется инерциальная система координат и координаты точного положения цели. Как сообщается, исходные данные для данной системы должны обеспечиваться предварительной аэро- или космической разведкой и состоять из серии последовательных кадров, представляющих собой Фурье-спектр изображения или панорамные фотографии местности, как это делается при использовании существующего площадного коррелятора местности. Применение этой схемы, как утверждают специалисты, позволит производить пуски ракет с носителя, находящегося вне зоны ПВО противника, с любой высоты и точки траектории, при любом ракурсе, обеспечит высокую помехоустойчивость, наведения управляемого оружия после пуска по заранее выбранным и хорошо замаскированным стационарным целям. Образец аппаратуры включает в себя входной объектив, устройство преобразования текущего изображения, работающего в реальном масштабе времени, голографической линзовой матрицы, согласованной с голографическим запоминающим устройством, лазера, входного фотодетектора и электронных блоков. Особенностью данной схемы является использование линзовой матрицы из 100 элементов, имеющих формат 10x10. Каждая элементарная линза обеспечивает обзор всей входной аппаратуры и, следовательно, всего сигнала от поступающего на вход изображения местности или цели. На заданной фокальной плоскости образуется соответственно 100 Фурье спектров этого входного сигнала. Таким образом мгновенный входной сигнал адресуется одновременно к 100 позициям памяти. В соответствии в линзовой матрице изготавливается голографическая память большой емкости с использованием согласованных фильтров и учетом необходимых условий применения. Сообщается, что на этапе испытания системы был выявлен ряд ее важных характеристик.

1. Высокая обнаружительная способность как при низкой, так и при высокой контрастности изображения, способность правильно опознать входную информацию.

2. Возможность плавного автоматического перехода сигналов сопровождения при смене одного изображения местности другим, содержащимся в запоминающем устройстве.

3. Возможность расширения зоны пуска ракеты путем запоминания несколько близко расположенных участков местности, из которых каждая имеет соответствующую ориентацию на цель. В процессе полета ракета может быстро переведена на заданную траекторию, зависяцую от динамики ракеты.

Список использованной литературы

1) Донина Н.М. Возникновение квантовой электроники. М.: Наука, 1974.

2) Квантовая электроника - маленькая энциклопедия. М.: Советская энциклопедия, 1969.

3) Карлов Н.В. Лекции по квантовой электронике. М.: Наука, 1988.

4) Тарасов Л.В. Физика процессов в генераторах когерентного оптического излучения. М.: Радио и связь, 1981.

5) Брюннер В., Юнге К. Справочник по лазерной технике. / Под ред. А.П. Напартовича. М.: Энергоатомиздат, 1991.

6) Приезжев А.В., Тучин В.В., Шубочкин Л.П. Лазерная диагностика в биологии и медицине. М.: Наука, 1989.

7) К. И. Крылов, В. Т. Прокопенко, В. А. Тарлыков “Основы лазерной техники “. Машиностроение 1990 год.

8) П. Г. Елисеев “Введение в физику инжекционных лазеров”.

9) Аш Ж., Андре П. и др. Датчики измерительных систем.

10) Журнал “Зарубежное военное обозрение”, 1995-97гг.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Привет студентам) если возникают трудности с любой работой (от реферата и контрольных до диплома), можете обратиться на FAST-REFERAT.RU , я там обычно заказываю, все качественно и в срок) в любом случае попробуйте, за спрос денег не берут)
Olya12:23:58 26 августа 2019
.
.12:23:57 26 августа 2019
.
.12:23:56 26 августа 2019
.
.12:23:55 26 августа 2019
.
.12:23:54 26 августа 2019

Смотреть все комментарии (14)
Работы, похожие на Реферат: Лазеры, их устройство

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(274652)
Комментарии (4043)
Copyright © 2005-2021 BestReferat.ru support@bestreferat.ru реклама на сайте

Рейтинг@Mail.ru
