Реферат: Отходы металлургии и их переработка

Название: Отходы металлургии и их переработка
Раздел: Рефераты по экологии
Тип: реферат Добавлен 03:56:01 31 марта 2008 Похожие работы
Просмотров: 9966 Комментариев: 2 Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

КЛАССИФИКАЦИЯ ТВЕРДЫХ ОТХОДОВ ЧЕРНОЙ МЕТАЛЛУРГИИ , ИХ ХАРАКТЕРИСТИКИ

Классификация отходов производства возможна по различным признакам, среди которых основными можно считать следующие:

а)по отраслям промышленности - черная и цветная металлургия, рудо - и угледобывающая промышленность, нефтяная и газовая и т. д. ;

б)по фазовому составу - твердые (пыли, шламы, шлаки), жидкие(растворы, эмульсии, суспензии), газообразные (оксиды углерода, азота, соединение серы и др. );

в)по производственнным циклам - при добыче сырья (вскрышные и овальные породы), при обогащении (хвосты, шламы, сливы), в пирометаллургии (шлаки, шламы, пыли, газы), в гидрометаллургии (растворы, осадки, газы).

На металлургическом комбинате с замкнутым циклом (чугун - сталь - прокат) твердые отходы могут быть двух видов - пыли и шлаки. Довольно часто применяется мокрая газоочистка, тогда вместо пыли отходом является шлам. Наиболее ценными для черной металлургии являются железосодержащие отходы (пыль, шлам, окалина), в то время как шлаки в основном используются в других отраслях промышленности.

При работе основных металлургических агрегатов образуется большее количество тонкодисперсной пыли, состоящей из оксидов различных элементов. Последняя улавливается газоочистными сооружениями и затем либо подается в шламонакопитель, либо направляется на последующую переработку (в основном как компонент аглошихты).

Шламы можно разделить на:

1)шламы агломерационных фабрик;

2)шламы доменного производства:

а)газоочисток доменных печей;

б)подбункерных помещений доменных печей;

3)шламы газоочисток мартеновских печей;

4)шламы газоочисток конвертеров;

5)шламы газоочисток электросталеплавильных печей.

По содержанию железа их подразделяют следующим образом:

а)богатые (55 - 67%) - пыль и шлам газоочисток мартеновских печей и конвертеров;

б)относительно богатые (40 - 55%) - шламы и пыли аглодоменного производства;

в)бедные (30 - 40%) - шлам и пыль газоочисток электросталеплавильного производства.

Основными характеристиками шламов являются химический и гранулометрический состав, однако при подготовке шламов к утилизации необходимо знать параметры, как плотность, влажность, удельный выход и др. Следует отметить, что пыли (шламы) металлургических предприятий по химическому (и отчасти по гранулометрическому) составу отличаются друг от друга, поэтому эти характеристики представлены далее в усредненном виде.

Шламы пылеулавливающих устройств доменной печи образуются при очистке газов, выходящих из нее, обычно в скрубберах или трубах Вентури. Перед ними устанавливаются радиальные или тангенциальные сухие пылеуловители, в которых улавливается наиболее крупная, так называемая колошниковая, пыль, которая возвращается в аглопроизводство как компонент шихты. Химический состав шламов по основным компонентам, %: Feобщ 30 - 50; CaO 5. 0 - 8. 5; SiO2 6. 0 - 12; Al2O3 1. 2 - 3. 0; MgO 1. 5 - 2. 0; P 0. 015 - 0. 05; Sобщ 0. 2 - 0. 9; Cобщ 2. 5 - 30. 0; Zn 0. 05 - 5. 3.

Плотность их колеблется в пределах 2. 7 - 3. 8 г/см , удельный выход в среднем составляет 2. 75ё0. 84%. Коэффициент использования этих шламов изменяется (для разных предприятий) довольно значительно - от 0. 1 до 0. 8. Это довольно тонкодисперсный материал: фракции >0. 063 мм до 10 - 13%, 0. 016 - 0. 032 мм от 16 до 50% и < 0. 008 мм от 10 до 18%. В настоящее время эти шламы используются как добывка к агломерационной шихте. Сравнительно низкий уровень их использования объясняется относительно невысокой долей железа в них (Feобщ<50%), а также повышенным содержанием цинка (>1%), что требует предварительного обесцинкования шламов.

Шламы подбункерных помещений доменных печей образуется при гидравлической уборке просыпи с полов подбункерных помещений, их составной частью является также пыль аспирационных установок этих помещений. По химическому составу эти шламы подобны шламам аглофабрик в них имеются почти все компоненты аглошихты, % : Feобщ 33 - 35; SiO2 7 - 11; Al2O3 1 - 3; CaO 8 - 28; MgO 1 - 3; MnO 0. 1 - 1. 5; P2O5 0. 01 - 0. 2; Sобщ 0. 15 - 0. 40; Cобщ < 15. 0; Zn 0. 0 - 0. 02.

Шламы подбункерных помещений по гранулометрическому составу являются материалами средней крупности (частиц размером 0. 1 - 0. 063 мм 20 - 40%). Плотность шламов подбункерных помещений колеблется в пределах3. 5 - 4. 5 г/см . Эти шламы обычно используются как добавка к агломерационной шихте.

ОСНОВЫ ПЕРЕРАБОТКИ И ИСПОЛЬЗОВАНИЯ ПЫЛЕЙ И ШЛАМОВ .

Технология подготовки шламов доменных газоочисток предусматривает обезвоживание осаждением в отстойниках, фильтрование в аппаратах различного типа и при необходимости термическую сушку.

Особенностью шламов доменных газоочисток является повышенное содержание в них цинка. Вследствие этого при подготовке их к использованию в качестве компонента доменной шихты необходимо проводить обесцинкование. Последняя может проводиться как пиро - , так и гидрометаллургическими способами. При содержании в шламах цинка > 12 % они могут использоваться как сырье для его получения.

Шламы подбункерных помещений доменных печей, как указывалось ранее, похожи по химическому и гранулометрическому составам на шламы аглофабрик, поэтому в настоящее время единственным направлением утилизации этих шламов является использование их в качестве компонента аглошихты. Подготовка их в этом случае предусматривает обычные стадии обезвоживания; желательно, чтобы этот материал, смешиваемый с другими компонентами аглошихты, имел зернистую структуру. Это улучшает окомкование аглошихты и приводит к увеличению газопроницаемости ее слоя, что благотворно сказывается на производительности агломашины и качестве агломерата.

ОБЕЗВОЖИВАНИЕ ШЛАМОВ

Пыли металлургического производства обычно не требуют какой - либо предварительной подготовки перед утилизацией. Шламы, прежде чем их использовать (например в качестве компонента шихты), необходимо подвергнуть обезвоживанию (сгущению, фильтрованию, сушке).

Сгущение - процесс повышения концентрации твердой фазы в сгущаемом продукте (шлам, пульпа), протекающий под действием гравитационных и (или) центробежных сил. При сгущении шламов стремятся получить не только осадок достаточной плотности, но и возможно более чистый слив, что позволяет использовать последнийв оборотном цикле и исключить потери твердого продукта. Поскольку количество воды в сгущаемом продукте составляет 30 - 60%, то использовать такой обводненный материал в качестве добавки к аглошихте или окомковывать его с целью получения окатышей практически невозможно. Поэтому сгущенный продукт необходимо профильтровать для того, чтобы содержание влаги в нем снизить до 8 - 10%.

При фильтровании шламов происходит процесс разделения жидкого и твердого под действием разрежения или давления, сопровождающийся удалением влаги через пористую перегородку (обычно фильтровую ткань и частично осадок). На фильтрование обычно подают шламы, частицы которых имеют размер<1 мм, так как обезвоживать такие дисперсные системы другими методами нецелесообразно из - за малой скорости удаления влаги и, как следствие, значительной влажности получаемого осадка.

Процесс фильтрования зависит от многих факторов, основные из которых следущие: содержание твердого в шламе, крупность твердой фазы, разность давлений по обе стороны фильтрующей перегородки и др.

ОСОБЕННОСТИ ТЕХНОЛОГИИ ПЕРЕРАБОТКИ ДОМЕННЫХ И СТАЛЕПЛАВИЛЬНЫХ ШЛАМОВ

В настоящее время разработаны различные технологии комплексной переработки шламов (пылей); часть из них реализована в промышленном масштабе за рубежом. У нас такие технологии разрабатываются на уровне исследовательских работ и полупромышленных испытаний. Промышленного производства металлизованных окатышей из шламов (пыли) аглодоменного и сталеплавильного производств пока нет; эти материалы используются лишь как компоненты аглошихты.

Разработана технология использования шламов доменного, мартеновского, конвертерного и частично электросталеплавильного производств на Челябинском металлургическом комбинате (ЧМК).

Отделение подготовки к утилизации железосодержащих шламов работает последующей схеме: шламы из радиальных отстойников после сгущения до 600 г/л поступают в вакуум - фильтры, а после них (с влажностью 36%) в сушильные барабаны; затем шламы с влажностью 10% подаются на аглофабрику. Известно, однако, что использование шламов в качестве компонента аглошихты осложняется нестабильностью их химического и гранулометрического состава, что требует разработки технологии рекуперации этих материалов в каждом конкретном случае. Использование в аглошихте таких тонкодисперсных материалов, как шламы сталеплавильного производства, приводит к ухудшению газопроницаемости спекаемого слоя и вследствие этого к снижению производительности агломашины. Кроме того, увеличивается вынос весьма мелких частиц (размером <10 мкм), которых в шламах содержится до 30 - 40%, что значительно снижает эффективность работы газоочистных установок.

Использование шламов препятствует высокое содержание в них цинка (в конверторных шламах его < 1%, в остальных 0. 4 - 0. 6 %), причем при кругообороте цинка в печи агломерат - доменная печь - шламы доменных газоочисток его количество в последних возрастает.

Институтом "Уралмеханобр" совместно с Карагандинским металлургическим комбинатом разработана новая технология утилизации железосодержащих шламов в аглопроизводстве. По существующей схеме шламы аглофабрик 1 и 2, подбункерных помещений доменныхпечей 3 и 4, тракта шихтоподачи дробильно - сортировочной фабрики сгущают и обезвоживают (крупнозернистую фракцию на ленточных, тонкозернистую - на дисковых вакуум - фильтрах). Обезвоженные продукты объеденяют и подают в шихтовое отделение аглофабрики 2. По новой технологии шламы после двустадийного сгущения с содержанием твердого 40 - 50 % подают в распыленном виде в первичные смесители аглошихты вместо технической воды. В результате шлам достаточно равномерно распределяется в объеме аглошихты, а вся шихта увлажняется до необходимого уровня при значительном сокращении расхода технической воды.

На Орско - Халиловском металлургическом комбинате была разработана и опробована технология получения во вращающейся печи окускованного продукта из смеси доменного и мартеновского шламов. Длина барабана 18 м, угол наклона 2 (диаметр не приводится). Шлам влажностью 30 - 70 % подавали в печь с помощью специальной форсунки, процесс спекания регулировали изменением скорости вращения печи, интенсивностиподачи шлама и тепловой нагрузки.

Способ переработки пылей и шламов следует выбирать для каждого металлургического завода в соответствии с характеристиками образующихся отходов. В таблице 1 показаны особенности и разновидности этих способов.

С точки зрения переработки пыли и шламов заслуживают особого внимания способы, в которых извлекают цинк, свинец, соединения щелочных металлов (классификация исходного материала в аппаратах типа гидроциклонов, получение хлорированных и металлизованных окатышей). Эти способы широко применяются в Японии, где в конце 60 - х - начале 70 - х годов большое внимание было обращено на производство металлизованных окатышей с использованием в качестве востановителя угля. Как уже указывалось, общим для этих процессов является использование для востановительного обжига окатышей вращающейся (трубчатой) печи. Отличаются они в основном технологией подготовки исходных материалов. В последние годы на таких установках вместе с вращающейся печью работает устройство типа аглоленты, на которой осуществляются сушка и предварительный нагрев окатышей теплом дыма, уходящего из трубчатой печи решетка - трубчатая печь.

Строительство таких установок довольно дорого, поэтому японской фирмой "Раса" был разработан альтернативный способ переработки пылей и шламов с большим содержанием цинка и других примесей - процесс Раса - НГП. Исследования фирмы "Син ниппон" показали, что цинк в доменных шламах сосредоточивается в основном в наиболее тонкой фракции (около 20 мкм), железо сравнительно равномерно распределено во всех фракциях, а углерод - в наиболее крупных. На этой основе была разработана технология отделения наиболее тонкой фракции (содержащей соединения цинка ) с помощью гидроциклона. Сгущенный шлам направляется в вакуум - фильтры, затем в тарельчатый окомкователь для получения миниокатышей (1 - 5 мм), которые далее поступают на агломашину. Слив гидроциклонов с содержанием твердого 2% подают в отстойники, откуда через 3 ч шлам с концентрациейтвердых частиц 9% подается в фильтр - пресс, а осветленная вода возвращается в первичный отстойник. При содержании цинка на входе в гидроциклон 3 - 5 % в шламе, подаваемом на окомкование (а в дальнейшем на агломерацию), содержится цинка всего 1 %, в то время как в сливе гидроциклонов количество его достигает 8 - 15 %. Поскольку в сгущенном продукте, а следовательно, и в миниокатышах содержится довольно много углерода, удельный расход кокса при агломерации удается снизить до 2 кг/т чугуна, а количество цинка, поступающего в доменную печь с агломератом, состовляет 0. 2 кг/т чугуна.

В процессе Раса - НГП используется специальный агрегат, с помощью которого с твердых частиц снимается (обдирается) поверхостный слой, содержащий соединения цинка. Капитальные и эксплуатационные затраты на строительство установки, работающей по этому процессу, в 10 - 15 раз ниже затрат в случае использования, например, способа СЛ - РН. Проектная производительность одной установки составляет 120 тыс. т в год (по исходному сырью).

ОБЕСЦИНКОВАНИЕ ЖЕЛЕЗОСОДЕРЖАЩИХ ПЫЛЕЙ

В пылях доменного (в меньшей степени конвертерного и электросталеплавильного) производства содержится довольно значительное количество цинка, свинца и солей щелочных металлов, вредно влияющих на процесс получения чугуна. Особенно нежелателен цинк, вызывающий образование настылей в доменной печи, разрушение ее футеровки, ухудшающий качество агломерата, изготовленного из сырья с большим содержанием цинка. При утилизации таких пылей присадкой их в агломерационную шихту происходит накоплениецинка в получаемом агломерате. По существующим нормам содержание цинка в сырье, поступающем в доменную печь, не должно превышать 1. 0 %, в то время как в пылях доменных газоочисток его содержание может доходить до 15. 3 % на Кузнецком металлургическом комбинате ( по данным 1986 г. ), 3. 8 % на Череповецком, 1. 94 % на Нижнетагильском, 1. 5 - 2. 77 % на Западно - Сибирском металлургическом комбинате (на заводах Украины не превышает 0. 5 %). Это свидетельствует о необходимости обесцинкования пылей (шламов), имеющих повышенное содержание цинка.

Разработаны два типа процессов извлечения цинка из исходного материала (окисленные цинковые руды, цинковые шлаки и кеки, пыли, шламы) - пиро - и гидрометаллургический. Первый применяется в основном в черной металлургии, второй - в цветной. Основой пирометаллургического процесса извлеченияцинка (и свинца) является восстановительный обжиг сырья чаще всего во вращающихся (трубчатых) печах, восстановитель кокс, а в последние годы энергетический уголь. Можно утверждать, что все процессы получения металлизованных окатышей так или иначе связаны с отгонкой цинка из исходной шихты и последующим улавливанием его в виде оксида либо металлического цинка. Взаимодействие углерода с оксидом цинка протекает по реакциям

ZnO + C = Zn(пар) + CO;

ZnO + C = 2 Zn(пар) + CO2.

Первая реакция пртекает при температуре 950 С, вторая - при 1070 С и выше, причем возгонка цинка наиболее интенсивно идет при 980 - 1000 С. Установлена линейная зависимость между количеством получаемого цинка и степенью металлизации шихты. Вчастности, в конце трубчатой печи степень возгонки цинка возрастает до 96 - 98 %, свинца - до 99 %, а степень металлизации - до 94 %. При температуре выше 1100 С существенноускоряется процесс возгонки всех цветных металлов,

содержащихся в сырье. В возгонках восстановительного обжига пылей доменных газоочисток может находится значительное количество редкоземельных элементов (например, теллура и индия до 0. 15 кг/т пыли). Предварительная подготовка пыли (кека) обычно заключается в их грануляции с получением окатышей диаметром 5 - 15 мм.

В последние годы разрабатываются новые способы извлечения цинка и других цветных металлов из дисперсных отходов металлургического производства. В частности, был предложен процесс их обесцинкования путем электроплавки окатышей, полученных из пыли, в дуговой электропечи. Принципиально этот метод заключается в следующем. При получении окатышей в них "накатывался" углеродосодержащий материал (например, молотый кокс) с тем, чтобы при плавке их в дуговой печи образовывалась восстановительная атмосфера. Оксиды кремния, кальция, марганца, имеющиеся в окатышах, представляют собой по существу пустую породу; при плавке они образуют шлаковый расплав, который периодически выпускается из печи. Цветные металлы возгоняются и образующийся пылегазовый поток направляется в газоочистные сооружения через окислительную камеру. Цветные металлы превращаются в оксиды, которые затем и улавливаются. Уловленная пыль содержит до 50 % цинка. Кроме того, газовым потоком выносятся и такие металлы, как индий, таллий, кадмий.

Возможно проведение процесса обесцинкования с использованием плазмы. В способе "Плазмадаст" (Швеция) восстановительным агрегатом является шахтная печь, в которую загружаются исходный материал (пыль) и коксовая мелочь. В нижней части ее располагаются плазматроны. В восстановительной атмосфере печи оксид цинка восстанавливается до чистого цинка, который, находясь в парообразном состоянии, вместе с отходящими газами поступает в конденсатор, где конденсируется до жидкого металла.

ОСОБЕННОСТИ ДОМЕННОГО ПРОЦЕССА И СОСТАВ ВЫБРОСОВ

Основным продуктом доменной плавки является чугун, а побочными - шлак и доменный (колошниковый) газ. В среднем при сгорании 1 т сухого кокса образуется 3400 м куб. доменного газа со средней теплотой сгорания 3. 96 МДж/м куб. Пыль и газообразные выбросы из доменных печей образуются в результате сложных физических и химических процессов. Считают, что с доменным газом из печи выносятся пыль, внесенная с шихтой (образовавшияся при дроблении шихтовых материалов, в основном кокса), и пыль, появившаяся при трении столба шихты в самой доменной печи.

Масса пыли, вносимой доменными газами, составляет 20 - 100 кг/т чугуна. Средняя запыленность доменных газов равна 9 - 55 г/м куб. , а при неполадках или мелкой шихте может достигать 200 г/м куб.

Количество образующегося доменного газа составляет 3880 м

куб. /т влажного кокса, или 4000 м куб. /т сухого кокса, или 2000 - 2500 м куб. на 1 т чугуна.

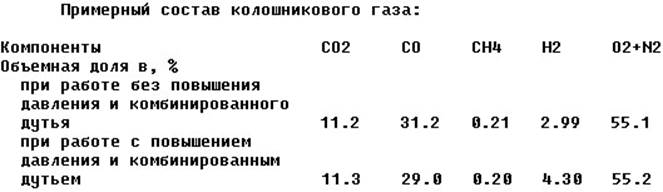

Удельные технологические выбросы с колошниковыми газами при выплавке передельного чугуна составляют, кг на 1 т чугуна: пыли - 100; СО - 640; О2 - 0. 08 - 0. 45.

Отходы металлургии и их переработкаТемпература доменного газа на выходе из печи составляет обычно 300 - 350 градусов цельсия.

Пылегазовыделения из печи обусловлены тем, что при подаче шихты на большой конус загрузочного устройства печи давление по обе стороны конуса наобходимо выровнять, для чего неочищенный газ из межконусного пространства выводят в атмосферу.

Запыленность газа во время выхлопа составляет 250 - 700 г/м куб. Удельный выброс пыли достигает 4 кг на 1 т чугуна при основном режиме работы печи. кроме того, пылевыделение происходит при каждом ссыпании скипа в приемную воронку. Для печей вместимостью 930 - 2700 м куб. выбросы пыли и оксида углерода (2) составляют соответственно 0. 17 - 0. 60 и 5 - 19 т/сут.

Химический состав пыли изменяется в широких пределах. Например, при выплавке передельного чугуна и работе с повышенным давлением на колошнике печи пыль содержит, %: SiO2 - 14. 6; MgO - 4. 35; Al2O3 - 4. 35; CaO - 11. 85; S - 0. 74; MnO - 3. 75, остальное - оксиды железа.

Дисперсный состав пыли также зависит от многих факторов и может

колебаться в широких пределах:

Размер частицы,

мкм 200 200 - 100 100 - 60 60 - 20 20 - 10 10 - 1

Массовая доля,

% 34. 5 12. 3 19. 0 25 7. 5 1. 7

Радикальным решением, почти полностью исключающим выбросы пыли из межконусного пространства, является подача в межконусное пространство в момент открытия большого конуса газа под давлением, несколько превышающим давление в печи. При этих условиях запыленный газ из печи вообще не поступает в межконусное пространство, и выхлоп газа при выравнивании давления в засыпном устройстве остается чистым. Недостатком этого способа предотвращения выбросов пыли и СО из межконусного пространства печи являются дополнительные энергозатрары, связанные со сжиганием газа, подаваемого в засыпное устройство печи.

Кроме колошникового устройства доменной печи, источником загрязнения атмосферы доменного цеха являются рудный и литеный дворы. На рудном дворе пыль выделяется при разгрузке вагонов, перегрузке руды, подаче руды на бункерную эстакаду и т. п. Удельное выделение пыли на рудном дворе ориентировочно принимают равным 50 кг на 1 т чугуна, а на бункерной эстакаде - 20 кг на 1 т чугуна. Концентрация пыли на рудном дворе и бункерной эстакаде колеблется от 17 до 1000 мг/м куб.

В доменных цехах существует две системы подачи сырых материалов на колошник доменной печи: скиповая, применявшаяся в старых печах, и ковейерная, применяемая в новых печах, значительно снижающая пылевыделение.

Наибольшее количество пыли выделяется в подбункерном помещении, где происходит выгрузка сырых материалов в вагон - весы. Концентрация пыли в воздухе подбункерных помещений достигает 500 мг/м куб. , в связи с чем на многих заводах кабину машиниста вагон - весов приходится герметизировать. В подбункерных помещениях, оборудованных конвейерами, аспирационной системой отсасывается около 2. 5 кг пыли на каждую тонну чугуна. После очистки в атмосферу выбрасывается в среднем около 90 г пыли на 1 т чугуна.

На литейном дворе пыль и газы выделяются в основном от леток чугуна и шлака, желобов участков слива и ковшей. Удельные выходы вредных веществ на 1 т чугуна составляют: 400 - 700 г пыли, 0. 7 - 1. 15 кг СО, 120 - 170 г SO2. Максимальное количество пыли и газов выбрасывается во время выпуска чугуна и шлака. Пыль игазы удаляются частично через фонари литейного двора (около 160 г пыли на 1 т чугуна), частично с помощью аспирационных систем с очисткой пыли перед выбросом в атмосферу преимущественно в групповых циклонах.

Средняя концентрация пыли в период выпуска составляет 150 - 1500 мг/м куб. ; максимальная концентрация наблюдается над главным желобом и ковшом для чугуна.

Средняя концентрацияя СО составляет, мг/м куб. : у чугунной летки - 22. . . 1250; у шлаковой летки - 11. . . 680; на уровне фурм 15. . . 884; у кольцевого воздухопровода - 11. . . 5000.

Содержание СО на рабочих местах в период выпуска чугуна составляет 125 - 250 мг/м куб. Наибольшая концентрация наблюдается в момент выпуска чугуна и шлака у леток и поворотных желобов.

При выпуске горячего шлака из домны сера реагирует с кислородом воздуха с образованием SO2. Этот газ выделяется от шлаковых леток, желобов и шлаководов; средняя концентрация SО2 на этих участках в период выпуска шлака достигает 30мг/м куб.

Валовые выбросы пыли, оксида углерода (2) и оксида серы (4) на литейных дворах типовых доменных печей различного объема приведены в таблице 2.

Выпущенные из печи продукты плавки направляются на дальней шую переработку: чугун - на разливку в чушки на разливочной машине, шлак - на грануляцию, доменный газ - на очистку.

При разливке чугуна в помещении разливочных машин выделяется пыль и СО. Аспирация и очистка обычно не предусмотрены. Через аэрационные фонари выделяется в среднем 40 г пыли и 60 г СО на 1 т разлитого чугуна.

В последнее время все газовые выбросы литейного двора крупных печей стремятся объединять и направлять их на очистку в электрофильтры. Общее количество отсасываемого газа у крупных печей достигает 1 млн м куб. /ч. Чтобы уменьшить его, все системы отсоса газа от источников пылегазовыделенийснабжают дроссельными клапанами, позволяющими по мере надобности дистационно включать необходимое в данный момент укрытие (зонт).

ОЧИСТКА ДОМЕННОГО ГАЗА

Доменный газ, содержащий до 35 % горючих компонентов и 50 - 60 г/м куб. пыли при работе печи с повышенным давлением на колошнике (и 15 - 20 г/м куб. - с нормальным давлением), должен быть очищен от пыли перед его отправкой потребителям - на коксовые батареи, на горелки доменных воздухонагревателей и др. - до достижения концентрации пыли не выше 10 мг/м куб. Для очистки газа до столь низких концентраций пыли на металлургических заводах применяют многоступенчатые комбинированные схемы (рис. 1)

Как правило, первоначально очистку доменного газа проводят в сухих пылеуловителях диаметром 5 - 8 м, в которых осаждаются частички пыли размером 50 мкм и более. В этих аппаратах улавливается 70 - 90 % пыли, содержащейся в доменном газе, благодаря воздействию сил гравитации и инерционных сил, возникающих при повороте газового потока на 180 градусов. Пыль из пылеуловителя удаляется при помощи винтового конвейера, смачиваемого водой. Остаточное содержание пыли в доменном газе после грубой очистки не превышает 3 - 10 г/м куб.

Для второй ступени очистки газа используют системы мокрой очистки. Обычно доменный газ из системы грубой сухой очистки поступает на полутонкую очистку газа, в которой выделяются частички размером 20 мкм и более и газ очищается до остаточного содержания пыли на выходе 0. 6 - 1. 6 г/м куб. Полутонкую очистку осуществляют в аппаратах мокрого типа - форсуночных полых скрубберах и трубах Вентури. Газы в доменных скрубберах имеют скорость 1 - 2 м/с при удельном расходе воды, состовляющем 3 - 6 кг/м куб. газа. Проходящий через скруббер доменный газ охлаждается с 250 - 300 до 40 - 50 градусов цельсия и полностью насыщается влагой. Степень очистки газа от пыли в скруббере не превышает 60 - 70 %.

После скруббера газ в большинстве случаев поступает в две - четыре низконапорные трубы Вентури, скорость газов в горловине которых равна 50 - 80 м/с при удельном расходе воды 0. 2 кг/м куб. Здесь завершается полутонкая очистка газа.

Тонкую очистку доменного газа, содержащего до 10 мг/м куб. пыли, осуществляют в аппаратах 1 класса. В связи с широким внедрением на заводах черной металлургии газорасширительных станций, использующих потенциальную энергию давления доменного газа для выработки электроэнергии в газовых утилизационных бескомпрессорных турбинах (ГУБТ), для тонкой очистки газа обычно применяют аппараты, работающие с малой потерей давления, например мокрый электрофильтр.

Таким образом, в зависимости от наличия или отсутствия ГУБТ, на отечественных заводах обычно применяют две схемы очистки доменного газа (рис 2):

1) доменная печь - сухой пылеуловитель - форсуночный полый скруббер - труба Вентури - каплеуловитель - дроссельная группа каплеуловитель - чистый газ потребителю;

2) доменная печь - сухой пылеуловитель - форсуночный полый скруббер - труба Вентури - каплеуловитель - мокрый электрофильтр чистый газ на получение электроэнергии в ГУБТ.

Выбор системы очистки доменного газа зависит от требуемой степени его чистоты и экономических показателей пылеочистки. При применении трубы Вентури расходуется около 600 - 800кг воды и 10. 8 - 14. 4 МДж электроэнергии на 1000 м куб. газа.

За трубой Вентури устанавливают каплеуловитель - сепаратор, которым может быть мокрый циклон, скруббер или канальный сепаратор.

В электрофильтрах для промывки и охлаждения электродов расходуется 0. 5 - 1. 5 кг воды и 3. 6 - 4. 3 МДж электроэнергии на 1000 м куб. газа.

Затраты на устройства для очистки от пыли и газов всех основных источников загрязнения атмосферы доменного цеха, т. е. газов, отводимых при загрузке кокса в бункеры6 транспортировании и сортировке руды и кокса перед загрузкой в печь, отводе доменного газа и воды из очистных сооружений и отстойников, составляет примерно 15 - 20 % суммы всех капиталовложений цеха, включая и все соответствующие вспомогательные службы.

Объем капиталовложений зависит от мощности предприятия и его технической оснащенности. Некоторые устройства используют одновременно для нескольких пылегазоочистных агрегатов (газоходы, отстойники устройства для переработки шлама, вспомогательные агрегаты), благодаря чему объем капиталовложений снижается.

Эксплуатационные затраты на очистные сооружения доменного цеха зависят в основном от стоимости электроэнергии, водоснабжения и обслуживания.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений06:52:46 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
12:32:44 25 ноября 2015

Работы, похожие на Реферат: Отходы металлургии и их переработка
Учет и утилизация отходов
Оглавление Введение 2 1. Понятие об отходах и их классификация 3 2. Хранение отходов 5 2.1. Выбор места размещения хранилищ 6 2.2. Использование ...
Для придания образующимся в печи шлакам большей легкоплавкости и меньшей вязкости, повышении степени поглощения шлаками серы и галогенов следует вводить в шихту небольшое ...
При достижении определенного температурного запаса через горн (но не через засыпной аппарат) можно загружать в печь жирные и бурые угли, пластмассовые и хлорвиниловые отходы ...
Раздел: Рефераты по экологии
Тип: реферат Просмотров: 16567 Комментариев: 3 Похожие работы
Оценило: 9 человек Средний балл: 3.9 Оценка: 4     Скачать
Выделение германия из колошниковой пыли цинковых плавильных печей
ВВЕДЕНИЕ Пыль, содержащаяся в доменном газе, частично попадает из шихты и частично в результате сублимации шлака и металлов. На химический состав ...
Считают, что с доменным газом из печи выносятся пыль, внесенная с шихтой (образовавшияся при дроблении шихтовых материалов, в основном кокса), и пыль, появившаяся при трении столба ...
Выпущенные из печи продукты плавки направляются на дальней шую переработку: чугун - на разливку в чушки на разливочной машине, шлак - на грануляцию, доменный газ - на очистку.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 307 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Обеспечение природоохранных мероприятий на ОАО "Тулачермет"
Федеральное агентство по образованию РФ Государственное образовательное учреждение высшего профессионального образования "Тульский государственный ...
Доменный газ, содержащий до 35 % горючих компонентов и 50-60 г/м куб. пыли при работе печи с повышенным давлением на колошнике (и 15-20 г/м куб. - с нормальным давлением), должен ...
Затраты на устройства для очистки от пыли и газов всех основных источников загрязнения атмосферы доменного цеха, т.е. газов, отводимых при загрузке кокса в бункеры ...
Раздел: Рефераты по экологии
Тип: курсовая работа Просмотров: 665 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Отходы производства в строительстве
1. Анализ твердых отходов промышленных стройматериалов и машиностроения. -виды -токсичность -объемы Основные виды строительных отходов это Бой бетона ...
Поэтому, такие шлаки добавляются в шихту в доменных печах для частичной замены руды с целью ее экономии.
Использование при выплавке чугуна, содержащего существенный процент углерода, шлаков ферросицилия, смеси силикатов - 40-60%; корольков - 30-45%; и карбида кремния от 3 до 16 ...
Раздел: Рефераты по экологии
Тип: реферат Просмотров: 1941 Комментариев: 3 Похожие работы
Оценило: 4 человек Средний балл: 4.3 Оценка: неизвестно     Скачать
Химия, элементы таблицы Менделеева
Седьмая группа периодической системы Из членов данной группы водород был рассмотрен ранее. Непосредственно следующие за ним элементы - F, Сl, Br и I ...
Ко второй группе относятся углекислый газ (0,02-0,04%) и водяной пар (до 3%). Содержание случайных составных частей зависит от местных условий: вблизи металлургических заводов к ...
Много серы получают в настоящее время из металлургических и нефтяных газов, а также при очистке нефти от примеси сернистых соединений.
Раздел: Рефераты по химии
Тип: реферат Просмотров: 10317 Комментариев: 6 Похожие работы
Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать
Использование в доменной шихте металлсодержащих добавок из шлаковых ...
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "ГОСУДАРСТВЕННЫЙ ...
Способ производства чугуна, включающий в себя, загрузку в печь через колошник железорудной части шихты, кокса, нагрев, восстановление и плавление шихты, выпуск чугуна и шлака ...
Пыль, содержащаяся в колошниковом газе, на 99 % улавливается системой газоочистки доменной печи (доменная печь = пылеуловитель = скруббер = трубы-распылители = дроссельная группа ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 3248 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет схемы очистки пылей, образующихся на свинцовом производстве
Оглавление Введение 1. Анализ схем очистки пылей, образующихся на свинцовом производстве 2. Пылеулавливающее оборудование 3. Расчет размеров аппаратов ...
Высокая дисперсность пыли шахтных печей и значительная запыленность газов обусловливают необходимость применения ступенчатой очистки и установки в качестве аппаратов тонкой очистки ...
Электрофильтры в качестве второй ступени установлены в основном для очистки богатых по сернистому ангидриду газов агломерации с дутьем снизу свинцовых шихт.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 13452 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Установка и способ для получения расплавов железа
УСТАНОВКА И СПОСОБ ДЛЯ ПОЛУЧЕНИЯ РАСПЛАВОВ ЖЕЛЕЗА Патент Российской Федерации Суть изобретения Изобретение относится к области металлургии. Желаемым ...
горячему брикетированию, карбид железа, предварительно восстановленная руда, брикетированная пыль и т.д.), в емкости печи, в количестве, дополняющем загрузочную долю чушкового ...
Чтобы соответствовать следующим требованиям: переработка тонкоизмельченных носителей железа 12' (в частности, карбида железа, отходов при просеивании губчатого железа, пыли из ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 440 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Отходы металлургии и их переработка (3317)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151190)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
