Реферат: Расчет стекловаренного цеха

Название: Расчет стекловаренного цеха
Раздел: Рефераты по технологии
Тип: реферат Добавлен 18:51:36 30 августа 2005 Похожие работы
Просмотров: 682 Комментариев: 4 Оценило: 4 человек Средний балл: 4.8 Оценка: неизвестно     Скачать

Міністерство освіти і науки України

Український державний хіміко – технологічний

Університет

Кафедра хімічної технології

кераміки та скла

КУРСОВИЙ ПРОЕКТ

Тема: Проект цеху пляшкового коричневого

скла для сувенірноїпродукції

Виконав: студент групи 4-ТС-73 Огурцов Максим В’ячеславович

Перевірив: доцент каф. ХТКС Максимович Світлана Іллівна

Дніпропетровськ

2003 р.

Реферат

Аркушів 57 Таблиць 52 Рисунків 13

Курсова робота містить 7 розділів. У вступі розглянуто положення скляної тари на споживчому ринку, її переваги та недоліки. Розділ 1 містить характеристику та асортимент продукції стандарти на продукцію. В розділі 2 розглянуто сировинну базу підприємства, основні природні та штучні джерела отримання необхідних оксидів, наведені вимоги стандартів. Третій розділ присвячений опису технологічної схеми виробництва пляшок, підготовка сировини, її обробка, виготовлення шихти, вимоги до неї. У розділі 3 наведено технологічну схему виробництва пляшок. В розділі 4 детально розглянута технологія виготовлення склотари, а саме: процеси та стадії підготовки та обробки сировини, скловаріння, виробки скломаси, формування та відпалу виробів визначено необхідне для цього технологічне устаткування: - обладнання для обробки сировини, завантажувачі шихти, скловарна піч , живильники, склоформуючі машини, печі відпалу, а також контроль якості та пакування виробів. Розрахунок матеріального балансу міститься у розділі 5. Розділ 6 містить інформацію про контроль якості продукції. У 7 розділі наведено вибір, розрахунки та технічна характеристика устаткування.

КЛЮЧОВІ СЛОВА: СКЛО, ТАРА, ПЛЯШКИ, СИРОВИНА, ПІСОК, КАОЛІН, КРЕЙДА, ДОЛОМІТ, СОДА, СУЛЬФАТ НАТРІЮ, ШИХТА, ПІЧ, ВАРІННЯ, СКЛОМАСА, ФОРМУВАННЯ, ВИРОБИ, ВІДПАЛ, ЯКІСТЬ, СКЛАД, ГРЕЙФЕРНИЙ КРАН, БУНКЕР, СТРІЧКОВИЙ КОНВЕЄР, ЕЛЕВАТОР, ЩОКОВА ДРОБАРКА, МОЛОТКОВА ДРОБАРКА.

Зміст

Вступ 8

1.Асортимент та характеристика виробів. Вимоги стандарту 9

2.Характеристика сировини 11

2.1. Сировинні матеріали для введення SiO2 12

2.2. Си­ро­вин­ні ма­те­рі­а­ли для вве­ден­ня Al2 O3 12

2.3. Си­ро­вин­ні ма­те­рі­а­ли для ве­ден­ня ок­си­дів лу­ж­но­зе­ме­ль­них ме­та­лів 13

2.4. Си­ро­вин­ні ма­те­рі­а­ли для ве­ден­ня ок­си­дів лу­ж­них ме­та­лів 14

2.5. Склобій 14

3. Технологічна схема виробництва 15

4. Опис технологічного та фізико – хімічних основ процесу 16

4.1. Складування та зберігання сировини 16

4.2. Оброблення сировинних матеріалів 16

4.2.1. Лінія підготовки піску 17

4.2.2. Лінія підготовки доломіту 17

4.2.3. Лінія підготовки соди та сульфату натрію 18

4.2.4. Лінія підготовки склобою 18

4.2.5. Підготовка інших матеріалів 18

4.3. Дозування компонентів та змішування шихти 18

4.4. Завантаження шихти та склобою у скловарну піч 19

4.5. Варіння скломаси 19

4.6. Підготовка скломаси до формування 22

4.7. Формування скловиробів 23

4.8. Відпал виробів 24

4.9. Нанесення захисного покриття 25

4.10. Контроль якості виробів 26

4.11. Пакування готових виробів 26

4.12. Внутрішньозаводське транспортування готових виробів 27

4.13. Складування готових виробів 27

5. Матеріальний баланс виробництва 27

5.1. Розрахунок виробничої програми 27

5.2. Визначення загальних технологічних показників цеху, що проектується 27

5.3. Розрахунок шихти 30

5.3.1. Розрахунок необхідної кількості соди та сульфату натрію 31

5.3.2. Розрахунок необхідної кількості вугілля 31

5.3.3. Розрахунок вигоряння шихти 32

6. Контролювання якості виробів 34

7. Вибір, розрахунок, технічна характеристика устаткування 35

7.1. Розрахунок складу сировини 35

7.2. Розрахунок грейферного крану 35

7.3. Лінія піску 36

7.3.1. Розрахунок бункеру 36

7.3.2. Вибір лоткового живильника 37

7.3.3. Розрахунок стрічкового конвеєру 37

7.3.4. Розрахунок сушильного барабану 39

7.3.5. Вибір стрічкового конвеєру 40

7.3.6. Вибір сита 40

7.3.7. Розрахунок елеватора 41

7.3.8. Вибір стрічкового конвеєру 42

7.3.9. Вибір електромагнітного сепаратора 42

7.3.10. Розрахунок бункера вагової лінії 42

7.3.11. Вибір лоткового живильника 42

7.3.12. Вибір змішувача шихти 42

7.3.13. Вибір автоматичних терезів 43

7.4. Лінія каоліну 43

7.4.1. Розрахунок бункеру 43

7.4.2. Вибір лоткового живильника 43

7.4.3. Вибір стрічкового конвеєру 42

7.4.4. Вибір елеватора 44

7.4.5. Вибір сита 44

7.4.6. Розрахунок бункера вагової лінії 44

7.4.7. Вибір лоткового живильника 44

7.4.8. Вибір автоматичних терезів 44

7.5. Лінія доломіту 45

7.5.1. Вибір бункеру 45 7.5.2. Вибір лоткового живильника 45 7.5.3. Розрахунок щокової дробарки 45

7.5.4. Вибір стрічкового конвеєру 46

7.5.5. Вибір елеватора 46

7.5.6. Вибір сушильного барабану 46

7.5.7. Вибір стрічкового конвеєру 46

7.5.8. Розрахунок молоткової дробарки 47

7.5.9. Вибір стрічкового конвеєру 47

7.5.10. Вибір сита 47

7.5.11. Вибір елеватора 47

7.5.12. Вибір електромагнітного сепаратора 48

7.5.13.Розрахунок бункера вагової лінії 48

7.5.14. Вибір лоткового живильника 48

7.5.15. Вибір автоматичних терезів 48

7.6. Лінія соди 48

7.6.1. Вибір бункеру 48

7.6.2. Вибір лоткового живильника 49

7.6.3. Вибір стрічкового конвеєру 49

7.6.4. Вибір елеватора 49

7.6.5. Вибір сита 49

7.6.6. Вибір дробарки 49

7.6.7. Розрахунок бункера вагової лінії 50

7.6.8. Вибір лоткового живильника 50

7.6.9. Вибір автоматичних терезів 50

7.7. Лінія сульфату натрію 50

7.7.1. Розрахунок бункеру зберігання 50

7.7.2. Вибір лоткового живильника 50

7.7.3. Вибір стрічкового конвеєру 51

7.7.4. Вибір елеватора 51

7.7.5. Вибір сита 51

7.7.6. Вибір дробарки 51

7.7.7. Розрахунок бункера вагової лінії 5

7.7.8. Вибір лоткового живильника 52

7.7.9. Вибір автоматичних терезів 52

7.8. Лінія крейди 52

7.8.1. Розрахунок бункеру зберігання 52

7.8.2. Вибір лоткового живильника 52

7.8.3. Вибір стрічкового конвеєру 52

7.8.4. Вибір елеватора 53

7.8.5. Вибір сита 53

7.8.6. Розрахунок бункера вагової лінії 53

7.8.7. Вибір лоткового живильника 53

7.8.8. Вибір автоматичних терезів 53

7.9. Лінія вугілля 54

7.9.1. Розрахунок бункеру зберігання 54

7.9.2. Вибір лоткового живильника 54

7.9.3. Вибір стрічкового конвеєру 54

7.9.4. Вибір сита 54

7.9.5. вибір елеватора 54

7.9.6. Розрахунок бункера вагової лінії 54

7.9.7. Вибір лоткового живильника 55

7.9.8. Вибір автоматичних терезів 55

7.10.Лінія склобою 55

7.10.1. Розрахунок бункерів зберігання 55

7.10.2. Вибір лоткового живильника 55

7.10.3. Вибір щокової дробарки 55

7.10.4. Вибір стрічкового конвеєру 56

7.10.5. Вибір елеватора 56

7.10.6. Вибір електромагнітного сепаратора 56

7.10.7. Розрахунок бункера вагової лінії 56

7.10.8. Вибір лоткового живильника 56

7.10.9. Вибір мірного бункеру 56

Література

ВСТУП

„Склом називають всі аморфні тіла, одержані шляхом переохолодження розплаву, незалежно від їх хімічного складу і температурної ділянки твердіння. Внаслідок поступового підвищення в‘язкості вони набувають властивості твердих тіл, при цьому процес переходу з рідкого становища у склоподібне повинен бути зворотнім.”

Скло – штучний матеріал який має такі властивості, як прозорість. Твердість хімічна стійкість, термостійкість. Крім того скло має властивості, які залежать від його прозорості. Завдяки цьому скло широко використовують майже у всіх галузях техніки, медицині, у наукових дослідженнях , та у побуті.

Скло отримують шляхом термічної обробки шихти, яка є сумішшю природних або штучних сировинних матеріалів. Шихту завантажують у піч, і при визначеній температурі та витримці, отримують розплав – скломасу. При охолодженні скломаси в‘язкість її зростає, що надає можливість формувати вироби шляхом видування, прокатки, витягування, пресування чи пресовидування.

В залежності від практичного використання скляних виробів змінюється хімічний склад скла, форма, розміри, та спосіб їх виготовлення.

Сучасна скляна промисловість виготовляє найрізноманітніші вироби – промислове та побутове листове скло, скляні труби і ізолятори, медичне та парфумерне скло, тарне та сортове скло, піноскло, скловолокно, ситали та інше.

Тарне скло займає досить велику частку від загального об‘єму продукції, що виготовляють скляні заводи. Це відбувається тому, що тарне скло використовується для фасування зберігання та транспортування різноманітних рідких пастоподібних та твердих продуктів.

Перевагами скляної тари, що обумовлюють широке її використання у різноманітних галузях промисловості та в побуті є: гігієнічність, прозорість, можливість виготовлення тари різноманітних розмірів та форми, можливість герметичного закривання та багаторазового використання, доступна ціна.

Скло не виділяє шкідливих речовин, не має запаху, забезпечує тривале зберігання продуктів, добре миється та дезінфікується, легко утилізується, має добрі декоративні можливості. Крім того, скляна промисловість забезпечена найбагатшими сировинними ресурсами.

1. Асо­р­ти­мент та ха­ра­к­те­ри­с­ти­ка ви­ро­бів

Скля­ну та­ру кла­си­фі­ку­ють:

по роз­мі­ру ший­ки;

по ко­льо­ру скла;

по ти­пу ший­ки;

по при­зна­чен­ню.

По роз­мі­ру ший­ки роз­рі­з­ня­ють ви­ро­би з ву­зь­кою ший­кою ( вну­т­рі­шній ді­а­метр го­р­ли­ч­ка ме­н­ше ніж 30 мм ) і ви­ро­би з ши­ро­кою ший­кою ( вну­т­рі­шній ді­а­метр го­р­ли­ч­ка бі­ль­ше ніж 30 мм).

Та­ра з ву­зь­кою ший­кою ви­ко­ри­с­то­ву­єть­ся, як пра­ви­ло для роз­ли­ву, збе­рі­ган­ня і транс­по­р­ту­ван­ня вин (в то­му чи­с­лі й ша­м­пан­сь­ких), лі­ке­ро – го­рі­л­ча­ної про­ду­к­ції, пи­ва, без­ал­ко­го­ль­них на­по­їв, мі­не­ра­ль­них вод, соків. Виготовляють ви­ро­би з ву­зь­кою ший­кою мі­с­т­кі­с­тю від 50 до 1000 мл. В ра­зі ви­ни­к­нен­ня по­тре­би мо­ж­ли­ве ви­го­то­в­лен­ня та­ри з ву­зь­кою ший­кою ін­шої мі­с­т­ко­с­ті, ніж вка­за­ні. Для ви­го­то­в­лен­ня ви­ко­ри­с­то­ву­ють без­ко­льо­ро­ве, на­пів­бі­ле, те­м­но – зе­ле­не, і жо­в­то­га­ря­че скло. В пля­ш­ках ви­го­то­в­ле­них з без­ко­льо­ро­во­го скла при­пу­с­ка­єть­ся сла­б­кі ко­льо­ро­ві від­ті­н­ки: зе­ле­ну­ва­тий, бла­ки­т­ний, жо­в­ту­ва­тий та сі­ру­ва­тий. В пля­ш­ках ви­го­то­в­ле­них з на­пів­бі­ло­го скла при­пу­с­ка­ють­ся зе­ле­ні, бла­ки­т­ні і жо­в­ту­ва­ті від­ті­н­ки. Та­ра з ши­ро­кою ший­кою ви­ко­ри­с­то­ву­єть­ся для роз­фа­со­ву­ван­ня, збе­рі­ган­ня та транс­по­р­ту­ван­ня рі­д­ких, па­с­то­по­ді­б­них та тве­р­дих ре­чо­вин. Ши­ро­ко ви­ко­ри­с­то­ву­єть­ся у ха­р­чо­вій та хі­мі­ч­ній про­ми­с­ло­во­с­ті. Ви­го­то­в­ля­ють ви­ро­би з ши­ро­кою ший­кою мі­с­т­кі­с­тю 500,700,1000,1500,2000,3000,5000 мл, а та­кож мі­с­т­кі­с­тю 10, 15, 20 лі­т­рів. Для ви­го­ту­ван­ня та­ри з ши­ро­кою ший­кою ви­ко­ри­с­то­ву­ють без­ко­льо­ро­ве та на­пів­бі­ле скло.

Пля­ш­ка – це спо­жи­в­ча та­ра, най­ча­с­ті­ше - ци­лі­н­д­ри­ч­ної фо­р­ми, з пле­с­ку­ва­тим або уві­гну­тим дном, зі зву­же­ною ший­кою, ді­а­метр якої зна­ч­но ме­н­ше ніж ді­а­метр ко­р­пу­са

Пляшки для харчових продуктів виготовляють великими партіями, якщо виготовляються стандартні серійні вироби. Найчастіше вони є багато обертовими, тобто, багато разів проходять цикл використання: розфасовка, зберігання продукту, продаж продукту, повернення тари на повторне використання. Цей цикл проходить між підприємствами харчової промисловості та торговими організаціями. Скляні пляшки призначені для харчових рідких продуктів відповідають ДСТу 10117-91

Таблиця 1.1 – типи, основні параметри і розміри скляних пляшок для харчових рідин [1]

тип пляшки колір скла пляшки номінальна місткість, см3 тип вінчику горловини
І Зелений, коричневий напівбілий, безкольоровий 700, 200 К
ІІ Зелений, безкольоровий 740, 400 Ш або КПШ
ІІІ Безкольоровий

500,

200,

100

К

К

А або В1

ІV Безкольоровий, напівбілий 500, 250 К
V Безкольоровий 330 КП
VI Коричневий 700 В
VII Безкольоровий, напівбілий, зелений 775 КП або В
ІХ Безкольоровий, напівбілий, зелений, коричневий 544 К або В
Безкольоровий, напівбілий, зелений, коричневий 500 КП
Зелений, коричневий 330 КП
XI Безкольоровий, напівбілий, коричневий 200 КП
XII Безкольоровий, зелений, 750, 500 К або В
XIII Безкольоровий, 750 В

Таблиця 1.2 – параметри пляшки типу ІІІ[1]

місткість, см3 Розміри, мм
Номінальна повна Н D D1 h1 h2 h3 h4 d d0 R1 R2 Маса , г
500 535±10 278±2 68,5±1,5 46 150 5 74 23 33 25.5 55 50 430
250 270±10 219,5±1,5 55±1 35 114 3 56 20 28 25.5 52 55 260

а) б)

а – пляшка для харчових рідин типу ІІІ;

б – стандартний тип вінчику для пляшки типу ІІІ.

Рисунок 1.1. – пляшка типу ІІІ

Вимоги стандарту

Стандарти визначають тип, розміри виробів, технічні умови виробництва та методи випробувань. Вимоги стандартів нерозривно пов’язані з можливостями промисловості, та потребами споживачів – харчової та хімічної промисловості. Так випуск склотари стандартних розмірів дозволяє використовувати універсальні фасувальні машини, машини для закупорки пляшок та банок. Було з’ясовано, що банки, які розколюються або тріскаються по швах при закупорці мають відхилення від встановлених стандартом меж. Розміри тари повинні враховуватися машинобудівниками при проектуванні склоформуючих машин і обладнання харчових виробництв, при використанні склотари на підприємствах харчової промисловості і у торгівлі. Таким чином, стандартизація склотари має міжгалузевий характер.

Розміри склотари різноманітні. Для пива, мінеральних вод, безалкогольних напоїв і соків використовують пляшки різної форми. Вони відрізняються граничними максимальними розмірами (по діаметру корпуса та по висоті) показниками номінальної і повної місткості і ваги. Пляшки для харчових рідин випускають за вимогами ДСТу – 21-6-74 , ДСТу 10117-91, ТУ - 21-23-45-74, ТУ - 21-23-49-74, ТУ – 18-23-13-74, ТУ - 21-23-68-75, ТУ - 21-23-10.63-75, та іншим галузевим стандартам і технічним умовам.

Технічні умови і методи випробування скляних пляшок визначаються ДСТу – 13906-68 „Пляшки для харчових рідин. Технічні умови”, ДСТ – 21-6-74 „ пляшки для горілки, лікеро-горілчаних виробів і шампанських вин, що постачаються на експорт, стандартом СЕВ „Банки і пляшки скляні для консервів. Технічні умови”.

Пляшки класифікують за призначенням у стандартах, що визначають їх тип і розмір.

Скло для пляшок повинно бути прозорим і мати той колір, який визначений стандартом. В пляшках із безбарвного скла припускаються слабкі кольорові відтінки: зеленуватий, блакитний, жовтий. Забарвлені пляшки можуть мати слабкі відмінності по кольору за рахунок різнотовщинності стінок та дна пляшки. Оцінка кольору може проводитися по еталонам, що узгодження між постачальником та покупцем.

Дефекти скла пляшок.

На поверхні і у товщі скла не допускаються: звилина, яка відчувається на дотик; прохідні посічки; приливи скла; ріжучі шви і задирки; щербини і відколи; частки закристалізованого скла; сторонні включення, які мають навколо себе посічки та тріщини або навколо яких вони можуть виникати при легкому постукуванні по включенням металевим стрижнем; відкриті бульбашки та бульбашки, які можна продавити всіх розмірів; лужні бульбашки, які вкриті зсередини білуватим нальотом; плями змащення форм, що не змиваються; „мошка» у вигляді скупчень.

Дефекти виробки.

Не допускаються на зовнішній поверхні пляшок різко виражені: зморшки, покованість поверхні, потертості, сліди відрізу ножицями і подвійні шви. Поверхня повинна бути гладкою. На внутрішній поверхні пляшки допускається незначна хвилястість, яка непомітна при заповненні пляшки водою.

Якість відпалу.

Якість відпалу, яка оцінюється по кількості залишкових внутрішніх напружень та по їх розподіленні у виробі, визначає експлуатаційну надійність скляної тари. Поганий відпал приводить до зниження термостійкості і механічної міцності тари, а часто до її самовільного руйнування без зовнішнього впливу.

Термостійкість.

Скляні пляшки повинні витримувати перепади температури, які виникають підчас використання. Склотара повинна втримувати перепади температур до 45-600 .

Хімічна стійкість.

Показники водостійкості пляшок, при дослідженні поверхні пляшок методом вилужування поверхні, не повинні перевищувати зазначених в ДСТ 13906-68. Склад тарного скла загального призначення відносяться по хімічній стійкості до ІІІ гідролітичного класу; скло до якого пред’являються підвищенні вимоги, відносяться до ІІ гідролітичного класу. Скло медичного призначення звичайно відноситься до І гідролітичного класу.

Прозорість скла споживчої тари оцінюється у більшості стандартів тільки якісно.

В ряді вимог, що висуваються до склотари з точки зору якості її виробки особливе значення мають вимоги до точності виконання геометричних розмірів. При чому точними розмірами повинні бути ті, від яких залежить робота миючих машин та машин для наповнення та закупорки.

Стандарти які діють на території СНД відрізняються від діючих у Європі.

2. Характеристика сировини

Скляна тара має різноманітне призначення, тому до скла, з якого вона виготовляється пред’являються певні вимоги. Комплекс фізико – хімічних властивостей, необхідних для склотари, задовольняється, в основному при використанні скла лужносилікатного складу. Окремі види склотари медичного призначення виготовляють з боросилікатного скла.

Склад тарного скла призначеного для механізованого вироблення масових виробів, по вмісту основних компонентів можна вважати стабілізованим. Деякі відмінності складів скла пов’язані з видом склотари, способом її виготовлення та призначенням. Можливим є застосування добавок деяких оксидів або зміна їх сполучення для поліпшення експлуатаційних і технологічних властивостей скла.

Основні оксиди, що утворюють скло (при виготовленні тари), містяться в ньому в наступних кількостях, (мас. %)

Таблиця 2.1 – хімічний склад забарвленого скла[3].

SiO2 Al2 O3 Fe2 O3 СаО+MgО Na2 O SO3 Cr2 O3
зелене 71,2 1,8 0,3 12,2 14,2 0,3 0,15
оливкове 71,2 1,8 0,3 12,2 14,2 0,3 0,1
коричневе 71,2 2,8 0,5 11 14,2 0,3 0
відхилення, % ±0,5 ±0,5 ±0,04 ±0,2 ±0,2 ±0,02 ±0,02

Вміст лужних оксидів збільшується при виробленні на видувних автоматичних машинах дрібної склотари місткістю до 200 мл, а також склотари з дрібною різьбою на горлі під гвинтовий ковпачок.

Іноді при формуванні вузькогорлої склотари зменшують вміст MgO до 0,8 – 1,5%. Зменшення вмісту MgO до 0,8 – 1,5% у складі скла знижує схильність скломаси до кристалізації в температурному інтервалі формування, що особливо відчувається в складі скла з підвищеним вмістом Al2 O3 .

При варінні безкольорового скла доречно замінити частину Na2 O (до 3%) на К2 О, що широко використовується на провідних підприємствах. Це утворює у склі ефект двох лугів, який дозволяє отримати підвищення хімічної стійкості скла та поліпшити технологічні властивості при підвищеному вмісті лужних оксидів.

2.1. Сировинні матеріали для введення SiO2 .

Кварцовий пісок.

Кварцовий пісок являється основним матеріалом для введення в скло SiO2 . Якість кварцового піска визначається вмістом в ньому кремнезему та домішок. Кварцові піски високої якості повинні містити 99 – 99,8% кремнезему та 1 – 0,2% домішок. Звичайно в кварцовому піску міститься домішки різноманітних мінералів: магнезиту, польового шпату, каоліну, карбонатів кальцію, магнію та ін. Для безкольорового скла найбільш шкідливими домішками є сполучення заліза, які фарбують скло в зелений або жовтий колір. При температурах варіння скла стійкими є дві форми: Fe2 O3 та FeO, при чому, їх вплив на колір скла різний. Fe2 O3 надає склу жовтого кольору, а FeO надає синій. Інтенсивність відтінку, який надає двохвалентне залізо у 15 більше ніж трьохвалентне, а причиною появи зеленого кольору є те, що у склі одночасно можуть існувати обидві оксидні форми. В залежності від того, яка форма переважає скло набуває відповідного жовтувато зеленого, або синювато зеленого кольору Крім сполучень заліза пісок може містити наступні фарбуючи оксиди: Cr2 O3 та ТІО2 .

У виробництві різноманітних видів склотари дозволяється вміст оксидів заліза в піску (в%):для безкольорової склотари до 0,1 для напівбілої склотари до 0,3. Для виробництва склотари, особливо пофарбованої в зелений колір, вміст оксидів заліза не нормується та у зв’язку з цим часто використовуються піски, видобуток яких можна організувати неподалік від скляного заводу. Розміри зерен піску, та особливо кількісне відношення зерен по розмірам, дуже важливо враховувати при варінні скла. У випадку використання однорідних за розмірами зерен піску досягається рівномірне їх розчинення з утворенням гомогенного розплаву. У виробництві склотари бажано вживати такі кварцові піски, в яких вміст фракції розміром 0,2 – 0,5мм складає 85-90%. Бажано вживати дрібний, з гострокутною формою зерен, пісок тому, що в цьому разі значно підвищується швидкість розчинення завдяки збільшенню реакційної поверхні. Це в свою чергу прискорює процес варіння.

Хімічний склад піску(мас. %):

SiO2 – 98,64;

Al2 O3 – 0,44;

Fe2 O3 – 0,65;

в.п.п. – 0,21;

важка фракція – 0,54.

Пісок відповідає ДСТу 22551-77.

2.2. Сировинні матеріали для введення Al2 O3 .

Додавання Al2 O3 в певних кількостях у склад скла сприяє зниженню КТР скла, підвищує механічну та термічну витривалість, поліпшує кристалізаційні властивості. АІ2 О3 вводять у склад скла за допомогою технічного оксиду алюмінію, гідрооксиду алюмінію, польових шпатів, каолінів та ін. Крім того можна застосовувати відходи гірничо-збагачувальних фабрик, полевошпатного та нефелінового концентратів. Для введення АІ2 О3 також використовують пегматити.

Пегматити уявляють собою природну суміш польових шпатів та оксиду кременю. Вміст оксиду алюмінію в них може досягати 20-22%. У вигляді супутніх домішок у пегматитах зустрічаються оксиди заліза, лужноземельних металів, титану. На різницю від польових шпатів, в пегматитах оксиди заліза містяться у вигляді крупнокристалічних включень, і легше піддаються відділенню від основної породи. Al2 O3 вводимо каоліном, що відповідає ДСТу 19609,0-89.

Каолін має наступний хімічний склад(мас. %):

Al2 O3 – 36,7;

Fe2 O3 – 0,52;

CaO – 1,18;

MgO – 0;

SiO2 – 46,35;

в.п.п. – 14,74;

волога – 0,51.

2.3. Сировинні матеріали для ведення оксидів лужноземельних металів

Матеріали, що утримують кальцій.

Оксид кальцію прискорює реакції силікатоутворення, сприяє полегшенню варіння та освітлення, поліпшує виробку скломаси, підвищує його хімічну стійкість.

Оксид кальцію вводять у скло за допомогою вуглекислих солей CaO –1,18, MgO -0, які містять 56% СаО та 44% СО2 . на підприємствах використовують мінеральні різновиди вуглекислого кальцію. Серед них крейда, вапняк, мармур та вапняковий шпат. В цих мінералах міститься до 90-98% СаСО3 ,а все інше –домішки.

Оксид кальцію вводимо крейдою, хімічний склад якої відповідає ДСТу 12085-88.

Крейда Слав’янського родовища має наступний хімічний склад(мас. %):

ΣСаСО3 *MgСО3 – 96,55;

СаСО3 – 95,51;

MgСО3 – 1,04;

Fe2 O3 – 0,03;

волога – 0,07.

Крейда Бєлгородського родовища:

ΣСаСО3 *MgСО3 – 96,65;

СаСО3 – 95,65;

MgСО3 – 1,00;

Fe2 O3 – 0,02;

волога – 0,08.

Матеріали, що утримують магній.

Оксид магнію сприяє поліпшенню кристалізаційних властивостей скла, зниженню КТР, підвищенню механічної витривалості. При одночасному введенні Al2 O3 та MgO поліпшується вироблення скла, підвищується його хімічна стійкість. В якості сировини для введення MgO звичайно використовують доломіт - СаСО3 *MgСО3 – природній подвійний карбонат кальцію та магнію. Доломіт це гірська порода, тому крім СаСО3 і MgСО3 уній містяться домішки SiO2 , Al2 O3 , Fe2 O3 . в залежності від виду та концентрації домішок, доломіт може набувати жовтого, бурого або сірого кольору. Припустимий вміст оксидів заліза, при виготовленні тарного скла, складає не більше ніж 0,05%

У чистому вигляді доломіт містить 30,4% CaO, 21,9 MgO та 47,7% СO2 . Природні доломіти завжди містять домішки піску, глинозему і заліза. Тому постійність складу та мінімальний вміст шкідливих домішок має дуже важливе значення при виготовленні безбарвної тари. У якості матеріалів за допомогою яких можна ввести MgO іноді використовують ( за умови постійності хімічного складу ) магнезит MgСО3 , доломітизований вапняк та ін. MgO вводимо доломітом ДСТу23673,0-79.

Доломіт Докучаєвський(мас. %).

CaO – 34,69;

MgO – 13,64;

Al2 O3 – 0,51;

Fe2 O3 – 0.24;

SiO2 – 4,4.

Доломіт Новотроїцький

CaO – 37,82;

MgO – 14,75;

Al2 O3 – 0,58;

Fe2 O3 – 0.11;

SiO2 – 2,14.

2.4. Сировинні матеріали для ведення оксидів лужних металів

Матеріали, що містять натрій.

Основними матеріалами для введення у скло оксиду натрію є сода та сульфат. У виготовленні скла в якості основного сировинного матеріалу, що містить луги, використовують кальциновану соду, яка містить 58,5 Na2 O та 41,5 СO2 . температура плавлення соди 8510 С. технічна сода для виготовлення скла повинна утримувати не менш ніж 95% Na2 СO3 і не більш ніж 1% Na2 СІ. Сульфат натрію використовують, як замісник соди тому, що він менш дефіцитний і більш дешевий. При варінні скла сульфат важко і повільно розкладається. Сульфат, що не розклався, неповністю засвоюється скломасою, і за рахунок того, що він має меншу щільність, випливає на поверхню, утворюючи луг. Для того, щоб полегшити розкладення сульфату і попередити появу лугу, в шихту вводять відновлювач (вуглець) у вигляді вугілля, коксу, антрациту, деревинного вугілля та ін.

Na2 O вводять за допомогою сульфату в кількостях, які залежать від призначення та способу виготовлення склотари. Таким чином, при виготовленні забарвлених пляшок за допомогою сульфату вводиться 30% Na2 O, і виготовленні напівбілих пляшок – 25% Na2 O, у виробництві безбарвних пляшок – 5% Na2 O.

Оксид натрію частково можна ввести за допомогою гірничих порід, які використовуються для введення інших основних оксидів, що утворюють скло, наприклад Al2 O3 (нефеліни, трахіти, польові шпати, та ін.).

Оксиди лужних металів вводимо за допомогою соди ДСТу 5100-85 та частково сульфату.

Сода має наступний хімічний склад(мас. %):

Na2 СO3 >99,2 (після прожарення);

СІ- <0.5;

в.п.п.<0,8.

Сульфат натрію ОАО „Волжский орхиндоз”

ТУ-21-249-0020416892.

Na2 SO4 – 99,4%.

Сульфат натрію ВАТ ”Черкаське хімволокно”

ТУУ 6-13697008 006-95.

Na2 SO4 – 99,6%.

2.5. Склобій

Раніше існувала думка, що для поліпшення процесу варіння та підвищення якості скла необхідним є введення у шихту певної кількості склобою, але це уявлення не знайшло достатнього практичного підтвердження. Тому тепер кількість бою, що вводиться у шихту, визначається лише кількістю відходів. Разом з цим, введення склобою більше ніж 40% звареної скломаси, є недоцільним, тому, що змінюються деякі властивості скла, пов’язані з його тепловим минулим. Склобій повинен точно відповідати заданому хімічному складу скла, не повинен містити забруднюючи домішки. Розмір кусків склобою повинен бути не більше 80-100 мм [3].

4. Опис технологічного процесу та фізико – хімічних основ процесу

4.1. Складування та зберігання сировини[4]

Кожен вид сировини повинен зберігатися в умовах, котрі виключають його забруднення або змішування різних матеріалів. Склади сировинних матеріалів і складальні цехи розташовуються в одній будівлі, яка складається з трьох приміщень: скла­ду ма­те­рі­а­лів, що пе­ре­во­зять­ся в та­рі; складу матеріалів, що перевозяться навалом; складального цеху з відділеннями, підготовки компонентів і приготування шихти.

Склад ма­те­рі­а­лів, що під­во­зять­ся на­ва­лом, об­ла­д­на­ний грей­фе­р­ним кра­ном та за­лі­з­ни­ч­ною ко­ліє­ю. Си­ро­ви­ну роз­ва­н­та­жу­ють за до­по­мо­гою ме­ха­ні­ч­них завантажувачів у тра­н­шею скла­ду.

Склад роз­ді­ле­ний під­пі­р­ни­ми сті­на­ми на від­сі­ки по чи­с­лу си­ро­вин­них ма­те­рі­а­лів. Грей­фе­р­ними кра­нами ма­те­рі­а­ли пе­ре­мі­щу­ють­ся з тра­н­шеї у від­сік скла­ду або без­по­се­ре­д­ньо у від­по­ві­д­ний при­йма­ль­ний бу­н­кер.

Склад ма­те­рі­а­лів, що по­ста­в­ля­ють­ся у та­рі є про­до­в­жен­ням скла­ду ма­те­рі­а­лів, що по­ста­в­ля­ють­ся на­ва­лом. Під­ло­га скла­ду роз­та­шо­ва­на на рі­в­ні за­лі­з­ни­ч­них ре­йок, що вве­де­на у при­мі­щен­ня скла­ду. Мі­ш­ки роз­ва­н­та­жу­ють­ся і укла­дуть­ся в шта­бе­лі за до­по­мо­гою ме­ха­ні­ч­но­го на­ва­н­та­жу­ва­ча. Ви­со­та укла­дан­ня мі­ш­ків до­рі­в­нює 5 м. Пло­ща скла­ду роз­ра­хо­ва­на на мі­ся­ч­ний за­пас кожного виду сировини, крім піску (14 діб), си­ро­ви­ни [4].

4.2. Оброблення сировинних матеріалів [4]

Потужність сучасних складальних цехів може становити близько 400-500 т шихти за добу. Звичайно цех складається з відокремлених ділянок: механізованого складу сировинних матеріалів з встановленим в ньому устаткуванням для їх обробки та дозувально – змішувального відділення, у якому розташовано бункери вагової лінії з підготовленими сировинними матеріалами, автоматичні терези для дозування сировинних матеріалів, збірний стрічковий конвеєр, на який висипаються зважені компоненти шихти, змішувач, та проміжні бункери запасні бункери для шихти. Сировинні матеріали підвозять залізничною колією, що проходить всередині складу.

За­пас під­го­то­в­ле­них си­ро­вин­них ма­те­рі­а­лів ста­но­вить: пі­сок – 2 ти­ж­ні; ка­о­лін – 1 мі­сяць; со­да – 1 мі­сяць; су­ль­фат на­трію – 1 мі­сяць;до­ло­міт – 1 мі­сяць; крей­да – 1 мі­сяць. Висота укладення піску та кускових сировинних матеріалів становить 7-7,5 м , мішків з сипучими матеріалами – 5 м.

Про­цес об­ро­б­ки си­ро­вин­них ма­те­рі­а­лів та при­го­ту­ван­ня ши­х­ти вклю­чає на­сту­п­ні ос­но­в­ні опе­ра­ції: при­йман­ня, збе­рі­ган­ня, об­ро­б­ку си­ро­ви­ни, до­зу­ван­ня, зво­ло­жен­ня, пе­ре­мі­шу­ван­ня доз ком­по­не­н­тів ши­х­ти.

Об­ро­б­ка си­ро­вин­них ма­те­рі­а­лів ви­ко­ну­єть­ся на са­мо­стій­них тех­но­ло­гі­ч­них лі­ні­ях.

За­ле­ж­но від ви­ду, си­ро­вин­ні ма­те­рі­а­ли під­да­ють відповідній об­ро­б­ці: роз­та­рю­ван­ня, дро­б­лен­ня, сушіння, помел, про­сі­ван­ня. Скло­бій мо­же під­ля­га­ти ма­г­ні­т­ній се­па­ра­ції, помелу, мо­к­ро­му або су­хо­му очи­щен­ню, про­сі­ван­ню [2].

Роз­та­рю­ван­ня та роз­пу­шен­ня. Для роз­та­рю­ван­ня си­ро­ви­ни, що по­сту­пає в мі­ш­ках , ви­ко­ри­с­то­ву­ються не­ста­н­да­р­т­ні уста­но­в­ки для роз­та­рю­ван­ня з од­но­ча­с­ним руй­ну­ван­ням. Для руй­ну­ван­ня ма­те­рі­а­лів, що зле­жу­ють­ся та гру­д­ку­ють­ся (со­да, се­лі­т­ра та ін.) ви­ко­ри­с­то­ву­ють дез­ін­те­г­ра­то­ри, про­ти­ра­ль­ні ма­ши­ни.

Дро­б­лен­ня та по­мел. Дро­б­лен­ню та по­ме­лу під­да­ють: до­ло­міт, скло­бій.

Для гру­бо­го помелу ви­ко­ри­с­то­ву­ють що­ко­ві дро­ба­р­ки.

Рисунок 4.1. – щокова дробарка

Для тон­ко­го по­ме­лу ви­ко­ри­с­то­ву­ють молоткові дробарки та куль­ові мли­ни.

а б

а – молоткова дробарка б–схема кульового млина.

Рисунок 4.2. – устаткування для помелу.

Су­шін­ня. Су­шін­ню під­да­ють пі­сок, крей­ду, ва­п­няк, до­ло­міт, су­ль­фат на­трію, при умо­ві, що їх во­ло­гість бі­ль­ша, ніж по­трі­б­но для скла­дан­ня ши­х­ти.

Те­м­пе­ра­ту­ри су­шін­ня рі­з­них ма­те­рі­а­лів від­рі­з­ня­ю­ть­ся. Те­м­пе­ра­ту­ра су­шін­ня пі­с­ка ста­но­вить 700-8000 С. Те­м­пе­ра­ту­ра су­шін­ня крей­ди, до­ло­мі­ту та ва­п­ня­ку не по­ви­нна пе­ре­ви­щу­ва­ти 4000 С то­му, що при більш ви­со­ких те­м­пе­ра­ту­рах по­чи­на­єть­ся те­р­мі­ч­на ди­со­ці­а­ція цих ма­те­рі­а­лів. Ма­те­рі­а­ли ва­п­ня­ко­вої гру­пи су­шать­ся гі­р­ше ніж пі­сок, то­му про­ду­к­ти­в­ність су­шиль­них при­стро­їв в яких їх су­шать зна­ч­но ме­н­ше.

Зво­ло­же­ний су­ль­фат на­трію ча­с­то ви­су­шу­ють за­со­бом до­ба­в­ки со­ди, яка по­гли­нає і зв’я­зує гі­г­ро­ско­пі­ч­ну во­ло­гу су­ль­фа­ту. Як­що во­ло­гість су­ль­фа­ту пе­ре­ви­щує 20%, то йо­го су­шін­ня ду­же ва­ж­ке то­му, що при 32.40 С мі­ра­бі­літ роз­пла­в­лю­єть­ся у вла­с­ній кри­с­та­лі­за­цій­ній во­ді і цей роз­плав при­ли­пає до сті­нок су­ша­рень. То­му йо­го по­да­ють в зо­ну з те­м­пе­ра­ту­ра­ми 650-7000 С, то­ді по­ве­р­х­не­вий шар зе­рен шви­д­ко ви­су­шу­єть­ся і во­ни не при­ли­па­ють до сті­нок су­ша­рень.

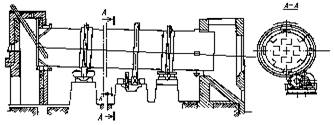

Рисунок 4.3. - прямоточний сушильний барабан

Про­сі­ван­ня. Всі си­ро­вин­ні ма­те­рі­а­ли про­сі­ю­ють. ви­ко­ри­с­то­ву­ють си­та-­бу­ра­ти, ві­б­ра­цій­ні гро­хо­ти.

Транс­по­р­ту­ван­ня. Для транс­по­р­ту­ван­ня си­ро­вин­них ма­те­рі­а­лів ви­ко­ри­с­то­ву­ють ко­в­шо­ві еле­ва­то­ри, скі­по­ві пі­ді­йма­чі, кон­ве­є­ри стрі­ч­ко­ві. Технологія одержання пляшки включає наступні технологічні процеси: підготовка сировинних матеріалів, дозування компонентів та змішування шихти, завантаження шихти у скловарну піч, варіння скломаси, вироблення скломаси та формування виробів, поверхневе зміцнення, відпал, контроль якості отриманих виробів, пакування та транспортування до складу готової продукції.

Розглянемо процес підготовки сировини більш докладніше.

4.2.1. Лінія підготовки піску

Пісок поступає на склад у залізничних вагонах. Вагони розвантажують за допомогою механічного розвантажника, та переміщують грейферним краном у відділення його зберігання. З цього відділення пісок поступає на сушіння до сушильного барабану. Температура газів на вході в барабан, для сушіння піскутемпература ення пісок поступає на сушіння до сушильного барабану. трічковий конвеєр, аякий висипают ньому устаткуванням для становить 800-9000 С, а на виході – 160-2000 С. Відпрацьовані гази відсмоктуються ексгаустером через розвантажувальну камеру у мультициклон, де осаджується пил. На виході з барабану пісок має температуру близько 900 С, і для його подальшого транспортування його охолоджують у трубчастих холодильниках. Після просушування пісок подається на просіювання, та магнітну сепарацію, а потім у бункери вагової лінії.

4.2.2. Лінія підготовки доломіту

З відповідних відсіків складу крупно кусковий доломіт поступає у приймальний бункер щокової дробарки. Куски матеріалу після дроблення мають розмір 4-7 см. Подрібнений доломіт поступає на сушіння у сушильний барабан, де він висушується до остаточної вологості 0,1-1%. Для запобігання термічної дисоціації доломіту його сушать при температурах не вище 4000 С. Для помелу доломіту можна використовувати молоткові дробарки. Після помелу матеріал поступає на контрольний просів та магнітну сепарацію, а потім у бункери вагової лінії.

4.2.3. Лінія підготовки соди та сульфату натрію

Сода та сульфат натрію розвантажуються, транспортуються, зберігаються та оброблюються за однаковою схемою, тому, що на цей день переважно використовуються синтетичні матеріали, які мають практично постійні показники якості. Сода та сульфат натрію поступають на завод у паперових мішках або навалом у критих вагонах. Якщо матеріали поступають фасованими, то їх розтарюють за допомогою нестандартних машин. З цих машин соду та сульфат натрію елеваторами подають у відповідні силосні банки. З силосних банок соду та сульфат натрію елеватором подають на просів у сита-бурати, які розташовано над бункерами вагової лінії.

4.2.4. Лінія підготовки склобою

Під час виробництва склотари утворюється 10-15% бою, який повторно використовують під час варіння скломаси. Бой скла, що утворюється на різних ділянках технологічного процесу, збирають у бункери та після відповідної обробки використовують для варіння скла.

Обробка склобою включає промивку, подрібнення у щоковій дробарці

4.2.5. Підготовка інших матеріалів

Підготовка каоліну, вугілля зводиться до завантаження у приймальні бункери, контрольного просіву та завантаження до бункерів вагової лінії.

4.3. Дозування компонентів та змішування шихти

Поточні лінії дозувально - змішувальної ділянки включають:

1) розташовані по горизонтальній осі бункери з готовими до змішування сировинними матеріалами;

2) розташовані під бункерами автоматичні терези з пристроями для завантаження та вивантаження відважених компонентів шихти у відповідності з заданим рецептом;

3) збірний стрічковий конвеєр, який розташовано під терезами, на який висипаються відважені порції сировинних компонентів, призначений для подавання їх у змішувач;

4) змішувач періодичної дії;

5) транспортуючі пристрої для подавання готової шихти до ванної печі.

Для виготовлення шихти використовують підготовлені сировинні матеріали.

Зважування сировинних матеріалів виконують на окремих вагових лініях. Шихту складають з сировинних матеріалів, які повинні відповідати певним вимогам стандартів.

Пісок кварцовий ДСТу 22551-77;

Сода кальцинована ДСТу 5100-85;

Сульфат натрію ДСТу 6318-77;

Доломіт ДСТу 23762-79;

Каолін ДСТу 21285-75;

Крейда ДСТу 12085-88;

Барвники (якщо це потрібно).

Рецепт шихти на заданий хімічний склад скла розраховується лабораторією заводу з урахуванням лужності, вологості сировинних матеріалів. Компоненти шихти відважуються у відповідності до рецепту і в послідовності, яка вказана у рецептурі. Для склотарного цеху послідовність від важення сировинних матеріалів наступна: – пісок, каолін, сода, сульфат натрію, крейда, доломіт, вода.

Вагове дозування компонентів шихти проводиться на дозуючих лініях, які оснащенні вагами ДВСТ. Припустимі відхилення по вазі окремих компонентів шихти вказані у таблицях 4.1 – 4.3. Приготована шихта повинна забезпечувати отримання зеленого скла хімічного складу, який також наведено в таблицях 4.1 – 4.3.

Таблиця 4.1 – хімічний склад зеленого скла

SiO2 Al2 O3 Fe2 O3 СаО+MgО Na2 O SO3 Cr2 O3
71,2 1,8 0,3 12,2 14,2 0,3 0,15
±0,5% ±0,5% ±0,04% ±0,2% ±0,2% ±0,02% ±0,02%

Таблиця 4.2 – хімічний склад оливкового скла

SiO2 Al2 O3 Fe2 O3 СаО+MgО Na2 O SO3 Cr2 O3
71,2 1,8 0,3 12,2 14,2 0,3 0,1
±0,5% ±0,5% ±0,04% ±0,2% ±0,2% ±0,02% ±0,02%

Таблиця 4.3 – хімічний склад коричневого скла

SiO2 Al2 O3 Fe2 O3 СаО+MgО Na2 O SO3
71,2 2,8 0,3 11 14,3 0,3
±2% ±1,3% ±0,04% ±1,3% ±0,9% ±0,02%

На шляху до печі розташовано резервні бункери для готової шихти, які розраховано на дві зміни роботи печі.

4.4. Завантажування шихти[2]

Завантаження шихти у скловарну піч здійснюється за допомогою механічних завантажувачів плунжерного типу. Принцип дії завантажувача полягає у регулярному проштовхуванні порцій шихти і бою в піч за рахунок зворотного – поступово руху плунжера. Шихту завантажують по всьому фронту завантажувального кармана, ширина якого у сучасних печах практично дорівнює ширині печі. Для спрощення конструкції та обслуговування заванжувачів їх встановлюють 5-6 заванжувачів поряд. Режим живлення печі шихтою та боєм виконується у відповідності до витрат скломаси на виготовлення виробів. Годинна подача шихти та бою в піч повинна точно відповідати з`єму скломаси. Співвідношення завантаженої шихти і склобою повинно знаходитися у межах: шихти-бою70-30%, 60-40%, 50-50%. Відхилення від встановленого співвідношення не повинно перевищувати ±5%.

Якщо об’єм подавання шихти буде відрізнятися від з’єму скломаси, то це приведе до коливання рівня дзеркала в печі. В свою чергу це негативно впливає на стан футерівки і якість скломаси, що виробляється. Коливання рівня скломаси повинні складати не більше ніж ±0,5мм.

Для підтримання постійного рівня скломаси завантажувальники працюють в автоматичному режимі і зв‘язані з рівнеміром “клюючого” типу.

4.5. Варіння скломаси[2],[3]

Процес варіння скла уявляє собою складний комплекс фізико – хімічних перетворень, явищ тепло та масообміну, в результаті яких сировинні матеріали – шихта перетворюється у розплав – скломасу із визначеними фізико – хімічними властивостями. Шихта під дією високих температур, які виникають під час спалення палива, розплавляється, гомогенізується, охолоджується та поступає на виробляння.

Процес склоутворення протікає в декілька етапів.

Силікатоутворення. До кінця цього етапу у шихті не залишається окремих компонентів. Більшість газоподібних компонентів вже видалено, складові частки перетерпіли ряд фізичних та хімічних перетворень. Між компонентами шихти пройшли всі основні твердофазні реакції і вона уявляє собою спечену масу, яка складається з силікатів та оксиду кременю.

Склоутворення. Цей етап характеризується тим, що наприкінці етапу скломаса стає прозорою. В ній вже відсутні не проварені частки шихти, адже вона ще пронизана великою кількістю бульбашок та звивин і залишається неоднорідною. Для звичайного тарного скла цей етап скінчається при 1150-12000 С. На цьому етапі проходить забарвлення скла. Забарвлення здійснюється у відновлювальних умовах, які забезпечуються введенням вугілля. Скло набуває коричневого кольору внаслідок утворення в ньому FeSпо реакції, яку у загальному вигляді можна записати:

FeS – молекулярний барвник, має добрі захисні властивості по відношенню до променів короткохвильової частини спектра, тому забарвлення сульфідом заліза широко використовують у виробництві пляшок для пива, склотари для дитячого харчування, медичної тари та ін.[2].

Освітлення. На цьому етапі скломаса стає менш в’язкою, звільняється від видимих газоподібних включень. Для тарного скла освітлення закінчується при 1400-15000 С. В’язкість скломаси при цьому складає близько 10-12Па*с.

Гомогенізація. Процес гомогенізації дуже важливий. В скловарних печах для тарного скла гомогенізація повинна проходити дуже швидко тому, що виробництво характеризується великими з`ємами.

На цьому етапі скломаса інтенсивно перемішується за допомогою бурління. До кінця цього етапу скломаса звільняється від звивин, стає однорідною. Бурління скломаси стисненим повітрям дозволяє підвищити виробництво печей та покращити якість скломаси. Однак бурління застосовують лише на печах для варіння темно-зеленого та коричневого скла. Сопла розташовуються в зоні чистого дзеркала скломаси. Кількість сопел залежить від потужності печі. Кількість сопел може становити від 7 до 13. Якщо кількість сопел дорівнює 7, то вони розташовані в ряд , якщо кількість сопел дорівнює 13 ,то розташовані вони у шаховому порядку.

Охолодження скломаси. В’язкість провареної скломаси дуже низька для виробки виробів. Тому для того, щоб можна було відформувати вироби необхідно знизити температуру приблизно на 200-3000 С порівняно з температурами освітлення та гомогенізації. Охолодження скломаси протікає до температури 12000 С для створення необхідної в‘язкості при формуванні виробів.

Дуже важливо, щоб під час охолодження не виникало порушення рівноваги між розплавом та газами. В цьому випадку виникають пороки – бульбашки та вторинна „мошка”, звільнитися від яких практично не можливо тому, що в’язкість скломаси вже висока.

Ванна скловарна піч представляє собою складний теплотехнічний агрегат, конструкція якого залежить від способу підігріву, напрямку руху димових газів, способу розділення басейну та полум’яного простору. Вона складається з робочої камери, пальників, пристроїв для використання тепла димових газів, перевідних клапанів, фундаментів, опор та каркасу. Напрямок руху газів в великих регенеративних печах поперечний, а в малих – підковоподібне або поздовжньо – поперечне. При виробці склотари звичайно використовують скловарні печі з поперечним напрямком руху полум’я, бо вони дозволяють краще регулювати тепловий режим по довжині печі, створювати необхідні теплові умови в зонах варіння, освітлення та гомогенізації. Схема печі представлена на рисунку 4.4.

Рисунок 4.4. - схема регенеративної ванної печі з протоком з поперечним напрямком полум’я.

В регенеративних печах з поперечним рухом полум’я можна використовувати секційні регенератори, які дозволяють регулювати температуру підігріву повітря для відповідного пальника. Найбільш продуктивними є проточні печі з пристроєм для бурління скломаси, без виробного басейну. Крім того процес перемішування та освітлення протікає у тонкому шарі скломаси. Перемішування скломаси в зоні варіння бурлінням дозволяє прискорити процеси силікато – і склоутворення. Тонкошарове освітлення дозволяє здійснити більш кращий прогрів скломаси і інтенсифікувати процес. Завдяки цьому прямоточні печі забезпечують високу продуктивність при досить невеликих розмірах.

Основною вимогою до конструкції високопродуктивних промислових скловарних печей з полум’яним прогрівом - забезпечення високотемпературних режимів варіння скла до 1600-16500 С. Цьому повинні відповідати конструкції завантажувальних кишень, газопальникових пристроїв і протоків.

Завантажувальні кишені повинні бути закритими, для попередження вибивання факелу та підсмоктування холодного повітря. Особа увага повинна приділятися до раціонального розміщення факелу та високому ступеню прогріву повітря(до 1400-4500 С).

Для варіння скломаси вибираємо ван­ну скло­ва­р­ну піч без­пе­ре­р­в­ної дії, ре­ге­не­ра­ти­в­ну, про­то­ч­ну, з по­пе­ре­чним на­пря­м­ком ру­ху по­лу­м’я. Піч має п’ять пар па­ль­ни­ків. Ба­сей­ни ва­ри­ль­ної та ро­бо­чої ча­с­тин по­єд­на­ні про­то­ком.

Технічна характеристика скло­ва­р­ної печі[5]

Кла­д­ка ван­ної пе­чі

Ба­сей­ни ва­ри­ль­ної та ро­бо­чої ча­с­тин, від­по­ві­да­ль­ні

конс­тру­к­ції – вльо­ти, про­ток, ар­ка то­р­це­вої сті­ни ба­кор.

По­лу­м’я­ний про­с­тір ва­ри­ль­но­го про­с­то­ру ба­кор;

Ро­бо­ча ча­с­ти­на ди­нас;

Дно пе­чі ша­мот, ба­ко­ро­ва пли­т­ка

Го­ло­вне зве­ден­ня та зве­ден­ня

ро­бо­чої ча­с­ти­ни, зве­ден­ня ре­ге­не­ра­то­рів склоди­нас;

Ре­ге­не­ра­то­ри ди­нас, ша­мот

На­са­д­ка ша­мот.

Ва­рін­ня за­без­пе­чу­єть­ся спа­лю­ван­ням га­зу у над­ли­ш­ку по­ві­т­ря α=1-1,2. по­ві­т­ря про­пу­с­ка­єть­ся крізь ре­ге­не­ра­то­ри де во­но пі­ді­грі­ва­єть­ся до те­м­пе­ра­ту­ри 9000С. Якість про­ва­рю­ван­ня за­без­пе­чу­єть­ся си­с­те­мою ба­р­бо­ту­ван­ня. На пе­чі пра­цює 13 то­чок , що роз­та­шо­ва­ні у ша­хо­во­му по­ряд­ку.

Скло­ма­са від­би­ра­єть­ся крізь п’ять фі­де­рів, які ма­ють са­мо­стій­не опа­лен­ня при­ро­д­ним га­зом і ма­ють три ро­бо­чі зо­ни. Те­м­пе­ра­ту­ра по зо­нам за­да­єть­ся в за­ле­ж­но­с­ті від з’є­му скло­ма­си та асо­р­ти­ме­н­ту на фі­де­рі

Па­ра­ме­т­ри пе­чі

За­га­ль­на пло­ща пе­чі, м2 130,7

Пло­ща ва­ри­ль­ної ча­с­ти­ни, м2 122

Пло­ща ро­бо­чої ча­с­ти­ни, м2 8,7

Гли­би­на ва­ри­ль­но­го ба­сей­ну , мм 900

Гли­би­на ви­ро­б­но­го ба­сей­ну, мм 500

Про­ток; до­в­жи­на /ви­со­та/ши­ри­на, мм 1200/300/600

Рі­вень скло­ма­си в ба­сей­ні, мм 80± 1

За­ва­н­та­жу­ва­ль­на ки­ше­ня: ширина/глибина, мм 4000/1250

Кі­ль­кість за­ва­н­та­жу­ва­ль­них ві­кон, шт 3

Роз­мір ві­к­на: ши­ри­на/висота, мм 850/420

Про­ду­к­ти­в­ність пе­чі (в за­ле­ж­но­с­ті від з’є­му скло­ма­си), т/до­бу 115-160

Тиск у ва­ри­ль­ній та ро­бо­чій ча­с­ти­ні

ней­т­ра­ль­ний або сла­бо по­зи­ти­в­ний, Па 1-3;

Га­зо­ва се­ре­да α=1-1,2

Па­ли­во, ккал/м³ при­ро­д­ний газ, ка­ло­рій­ність 8000

Тиск га­зу на ГРП це­ху, кгс/см2 0,53

Те­м­пе­ра­ту­р­ний ре­жим ва­рін­ня за­без­пе­чу­єть­ся трьо­ма зо­на­ми го­рін­ня

Ха­ра­к­те­ри­с­ти­ка зон

1 зо­на 1 па­ра па­ль­ни­ків ши­ри­на вльо­тів – 1600мм;

2 зо­на 2-3 па­ра па­ль­ни­ків ши­ри­на вльо­тів – 1600мм;

3 зо­на 4-5 па­ра па­ль­ни­ків (від­по­ві­д­но) ши­ри­на вльо­тів – 1400 та 1200 мм.

Ви­тра­ти га­зу по зо­нам:

1 зо­на 500 м3 /год;

2 зо­на 600 м3 /год;

3 зо­на 400 м3 /год.

Те­п­ло­вий ре­жим

Те­м­пе­ра­ту­ра в по­лу­м’я­но­му про­с­то­рі пе­чі ко­н­т­ро­лю­єть­ся за до­по­мо­гою тер­мо­па­ри ТПР-30/6, та утри­му­єть­ся в на­сту­п­них ме­жах по зо­нам:

За 1 па­рою па­ль­ни­ків 1485±50 С;

За 3 па­рою па­ль­ни­ків 1535±50 С;

За 5 па­рою па­ль­ни­ків 1510±50 С;

В зо­ні ви­ро­б­ки 1200±50 С.

Те­м­пе­ра­ту­ра ви­зна­ча­єть­ся за по­ка­зан­ня­ми тер­мо­пар та ко­н­т­ро­лю­єть­ся що­го­ди­ни тер­мо­еле­к­т­ри­ч­ни­ми пе­ре­тво­рю­ва­ча­ми, що вста­новле­ні в скле­пін­ні пе­чі ко­ж­ної зо­ни. Тер­мо­еле­к­т­ри­ч­ні пе­ре­тво­рю­ва­чі опу­ще­ні ни­ж­че скле­пін­ня пе­чі на 50 мм. Ко­н­т­роль на­грі­ву ни­зу та вер­ха на­са­док ре­ге­не­ра­то­рів ви­ко­ну­єть­ся за до­по­мо­гою тер­мо­еле­к­т­ри­ч­них пе­ре­тво­рю­ва­чів, що вста­но­в­ле­ні в ру­ба­ш­ках ре­ге­не­ра­то­рів.

По­ка­зан­ня КІП ар­хі­ву­ють­ся та фі­к­су­ють­ся ко­н­т­ро­ле­ром, а та­кож від­мі­ча­ють­ся в ро­бо­чо­му жу­р­на­лі чер­го­вим скло­ва­ром ко­ж­ні 30 хви­лин. Те­м­пе­ра­ту­ра ди­мо­вих га­зів ви­мі­ря­єть­ся тер­мо­па­рою, що вста­в­ле­на у кла­д­ку під­на­са­до­ч­но­го ка­на­лу. Пе­ре­ве­ден­ня по­лу­м’я ви­ко­ну­єть­ся ав­то­ма­ти­ч­но або ди­с­та­н­цій­но че­рез ко­ж­ні 30 хви­лин.

4.6. Підготовка скломаси до формування[2]

В сучасному виробництві склотари найбільш розповсюдженим э крапельне живлення склоформуючих машин. Формування краплі проходить наступним чином: скломаса з виробної частини печі надходить по каналу в чашу 1 живильника. В дні чаші є отвір, який зачиняється очком 4. Над отвором очка в скломасу занурений циліндричний вогнетривкий плунжер 2. Для утворення краплі з скломаси, що витікає крізь очко плунжеру надають зворотно-поступального руху. Процес утворення краплі за допомогою плунжера починається з моменту, коли її відрізають ножицями 5. Скломаса, що виступає під очком витягується і під дією сил поверхневого натягу округлюється. Коли плунжер рухається вверх він затягує за собою скломасу, в наслідок чого залишок скломаси, що виступає затягується всередину очка. При русі плунжера вниз крізь очко виштовхується гаряча в’язка скломаса. При русі плунжера вверх виникає стоншення (шийка) в струмені скла. Крапля відрізається в місці стоншення. Для перемішування скломаси в чаші в деяких живильниках встановлюють спеціальний вогнетривкий циліндр – бушинг 3, який обертається навколо плунжера.

Існують пневматичні та механічні живильники. В пневматичних живильниках синхронізація роботи та привід плунжера, ножиців і склоформуючої машини відбувається за допомогою стисненого повітря. робота пневматичних живильників непостійна із-за змін тиску в мережі стисненого повітря. В механічних живильниках всі механізми приводяться у рух від електроприводу або від механізму приводу склоформуючої машини.

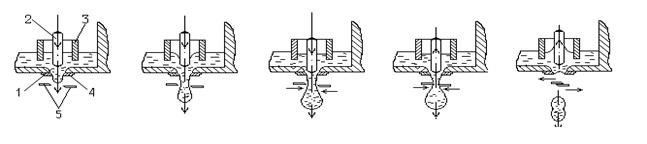

Рисунок 4.5 – схема утворення краплі на різних стадіях роботи живильника

Крім того механічні живильники розділяються за способом обігріву скломаси на 4 групи:

з рідинним опалюванням;

з газовим опалюванням;

з електричним опаленням;

з комбінованим опаленням.

До роботи живильника ставляться жорсткі вимоги. Він повинен в заданому режимі видавати в форми склоформуючої машини порції скломаси у вигляді крапель, які мають визначенні параметри: температуру(в’язкість), масу(об’єм) і форму. Швидкість утворення крапель залежить від методу і конструкції склоформуючої машини, від товщини виробів, їх форми, складу скла. Частота відрізу крапель повинна бути рівномірною. Необхідно дотримуватися синхронності роботи живильника та склоформуючої машини. Скломаса повинна мати температуру, яка перевищує верхню межу її кристалізації.

В’язкість і межі температур кристалізації скломаси залежать від її хімічного складу. Маса краплі повинна відповідати масі виробу і знаходитися в межах стандарту. На відхилення від цього стандарту, а також на зміну маси і конфігурації краплі, можна впливати шляхом зміни температури. Форма краплі повинна відповідати конфігурації формуючої частини чернової форми видувної склоформуючої машини.

Стабільність об’єму (маси) краплі, що видається живильником, забезпечується постійністю рівню скломаси в печі і в каналі живильника, надійністю настройки механізмів живильника, своєчасним чищенням або заміною очка живильника.

В сучасному виробництві склотари найбільш розповсюдженим э крапельне живлення склоформуючих машин. Існують пневматичні та механічні живильники. В пневматичних живильниках синхронізація роботи та привід плунжера, ножиців і склоформуючої машини відбувається за допомогою стисненого повітря. робота пневматичних живильників непостійна із-за змін тиску в мережі стисненого повітря. В механічних живильниках всі механізми приводяться у рух від електроприводу або від механізму приводу склоформуючої машини.

До роботи живильника ставляться жорсткі вимоги. Він повинен в заданому режимі видавати в форми склоформуючої машини порції скломаси у вигляді крапель, які мають визначенні параметри: температуру(в’язкість), масу(об’єм) і форму. Швидкість утворення крапель залежить від методу і конструкції склоформуючої машини, від товщини виробів, їх форми, складу скла. Частота відрізу крапель повинна бути рівномірною. Необхідно дотримуватися синхронності роботи живильника та склоформуючої машини. Скломаса повинна мати температуру, яка перевищує верхню межу її кристалізації.

В’язкість і межі температур кристалізації скломаси залежать від її хімічного складу. Маса краплі повинна відповідати масі виробу і знаходитися в межах стандарту. На відхилення від цього стандарту, а також на зміну маси і конфігурації краплі, можна впливати шляхом зміни температури. Форма краплі повинна відповідати конфігурації формуючої частини чернової форми видувної склоформуючої машини.

Стабільність об’єму (маси) краплі, що видається живильником, забезпечується постійністю рівню скломаси в печі і в каналі живильника, надійністю настройки механізмів живильника, своєчасним чищенням або заміною очка живильника.

Таб­ли­ця 4.4. – тех­ні­ч­на ха­ра­к­те­ри­с­ти­ка живильника 2ПМГ-521

тип жи­ви­ль­ни­ка 2ПМГ-521
тип жи­в­лен­ня од­но кра­пе­ль­не двох кра­пе­ль­не
про­ду­к­ти­в­ність, крап/хв 18.7 36.14
тип ма­ши­ни ВВ-7
ма­са кра­п­лі, г до 1500 до 450
ді­а­метр отво­ру ві­ч­ка, мм 29-95
хід плу­н­же­ру, мм 30-100
від­стань від рі­в­ня скло­ма­си до рі­в­ню під­ло­ги це­ху, мм 3290
від­стань від бру­су пе­чі до центра ві­ч­ка, мм 5.065
то­в­щи­на слою скло­ма­си в ка­на­лі, мм 155
ши­ри­на ка­на­лу, мм: в зо­ні охо­ло­джен­ня 660
в зо­ні кон­ди­ці­ю­ван­ня 360-420
при­ро­д­ний газ: тиск, МПа 0.02-0.05
ви­тра­ти, м3/с 0.0091
сти­с­не­не по­ві­т­ря: тиск, Па 0.21-0.35
ви­тра­ти, м3/с 0.066
ве­н­ти­ля­то­р­не по­ві­т­ря тиск, Па 1470
ви­тра­ти, м3/с 0.4444
во­да для охо­ло­джен­ня но­жи­ців та зли­в­но­го ло­т­ку тиск, Па 0.1
ви­тра­ти, м3/с 0.007
поту­ж­ність дви­гу­на, кВт 2.8
роз­мі­ри живильника, мм: до­в­жи­на 5600
ши­ри­на 2300
ви­со­та 5605
ма­са, кг 13050

4.7. Формування скловиробів[2],[3],[6]

Формування виробів виконується на роторних склоформуючих машинах ВВ-7.

Машина ВВ-7 має два столи – чорновий та чистовий на яких знаходяться 7 чорнових та 7 чистових формових комплекти. Чорновий стіл розташований над чистовим.

Формування виробів на роторних машинах виконується наступним чином. Перед прийомом чергової краплі скломаси форма змащується за допомогою двох форсунок високого тиску, що розбризкують мастило. В момент подавання краплі в чорнову форму в горловій її частині починає діяти вакуум. Дія вакууму припиняється після оформлення горла виробу. За цей час направляюча вирва відводиться в сторону, і чорнову форму, яка обернулася вверх дном зверху замикає донний затвор. видування пульки виконується знизу вверх, після чого чорнова форма відчиняється, і пулька обертаючись на 1800 разом з горловими кільцями передається на чистовий стіл, де після розкривання горлових кілець виконується вакуумне видування виробу. Перед відчиненням чистової форми дія вакууму припиняється, відставлювач захоплює виріб за горлову частину і встановлює його на охолоджуючий стіл.

Рисунок 4.6 - схема виготовлення пляшок на автоматі ВВ-7

Охолоджуючий стіл призначений для зовнішнього охолодження виробів. На відміну від машини охолоджуючий стіл виконує переривчасті рухи. На столі можливо встановлення пристроїв для внутрішнього охолодження виробів або для оплавлення вінчику виробів.

Форми машини охолоджують вентиляторним повітрям, яке поступаючи у полу центральну колону, направляється по спеціальним каналам до керованих повітряних патрубків обдування форм чорнового та чистового столів. Ці машини можуть бути оснащенні як одномісцевими та і двохмісцевими формами. Продуктивність машини ВВ-7 при однокрапельному живленні становить до 50 пляшок місткістю 500 мл за хвилину та до 80 пляшок за хвилину при використанні двохкрапельного живлення.

4.8. Відпал виробів[5]

Під час формування виробів та їх охолодження між поверхневими та внутрішніми шарами виникає різниця температур, яка пов’язана з низькою теплопровідністю скла. В результаті нерівномірного охолодження внутрішніх за зовнішніх шарів скла в склі виникають напруження стиску та розтягання. швидкість зникнення напруження прямо пропорційна текучості та зворотно пропорційна в’язкості середи.

Після повного охолодження скла, тобто, коли температура по всьому об’єму стане однаковою, напруження, які виникли під час охолодження, або зникають або залишаються. Перше спостерігається, коли процес швидкого охолодження протікає при температурах, що виключають в’язкі деформації. Другий випадок пов’язаний з в’язкими змінами форми скла і дуже розповсюджений при отриманні загартованого або відпаленого скла.

Залишкові внутрішні напруження в склі тим більше, чим більше швидкість охолодження, чим товстіше стінка виробу і чим вище температура, від якої починається охолодження.

Якщо швидко охолоджувати позбавлене напружень скло, починаючи від температур, при яких воно набуває крихкість, тобто, якщо його в’язкість дорівнює1013 -1014 Па*с , то незалежно від того, яку швидкість охолодження використано, залишкові напруження в склі вже не виникатимуть.

Від­пал скло­ви­ро­бів про­во­дить­ся в чо­ти­ри ста­дії: 1) по­пе­ре­дній на­грів або охо­ло­джен­ня ви­ро­бів до ви­щої те­м­пе­ра­ту­ри від­па­лу; 2) ви­три­м­ка ви­ро­бів при цій те­м­пе­ра­ту­рі; 3) по­ві­ль­не охо­ло­джен­ня, в ін­тер­ва­лі від­па­лу; 4) шви­д­ке охо­ло­джен­ня ви­ро­бів від ни­ж­чої те­м­пе­ра­ту­ри від­па­лу до но­р­ма­ль­ної те­м­пе­ра­ту­ри.

Від­пал про­во­дять в пе­чах від­па­лу по по­пе­ре­дньо роз­ра­хо­ва­но­му ре­жи­му. Від скло­фо­р­му­ва­ль­ної ма­ши­ни до пе­чі від­па­лу ви­ро­би по­да­ють­ся у за­кри­тих з вер­ху та з бо­ків кон­ве­є­рах. Для за­по­бі­ган­ня ви­ни­к­нен­ня за­то­рів на по­во­ро­тах до транс­по­р­те­ру та вхо­ді в піч від­па­лу вста­но­в­лю­єть­ся ди­ск-­ді­ли­ль­ник для фо­р­му­ван­ня щі­лин по­між ви­ро­ба­ми. Пе­ре­ста­в­ник фо­р­мує па­ра­ле­ль­ні ря­ди ви­ро­бів з щі­ли­на­ми про­між ни­ми в ря­ду 5-30 мм. Та­кі са­мі щі­ли­ни під­три­мує кон­ве­єр пе­чі від­па­лу. вхід та ви­хід пе­чі те­п­ло­ізо­льо­ва­ні ”п –по­ді­б­но­ю” што­р­ко­ю. Най­більш зру­ч­ні, про­с­ті та ефе­к­ти­в­ні еле­к­т­ри­ч­ні пе­чі від­па­лу. Во­ни ма­ють на­грі­ва­чі опо­ру, які роз­мі­щу­ють­ся все­ре­ди­ні пе­чі та кон­це­н­т­ру­ють­ся на тих або ін­ших ді­ля­н­ках пе­чі у від­по­ві­д­но­с­ті до кри­вої від­па­лу.

У виробництві склотари найкращішими себе виявили циркуляційні печі. Вони характерні тим, що для вирівнювання температури в них створюють перемінний рух повітря по висоті тунелю.

Рисунок 4.7. – схема дії конвективного теплообміну

Циркуляційним вентилятором 3 гаряче повітря забирається в верхній частині тунелю і поступає по боковим каналам поступає під конвеєрну стрічку 2, при цьому воно обмиває знизу вверх встановлені на ній вироби. Підігрів циркулюючого повітря здійснюється в бокових каналах за допомогою нагрівачів 1. циркуляційні вентилятори забезпечують вирівнювання температури виробів по довжині та по ширині відповідних секцій печі.

Для забезпечення заданої температури по довжині тунелю одночасно з нагрівачами встановлені охолоджуючі пристрої. Для охолодження передбачені вентилятори 4, які подають зовнішнє повітря у канали, які примикають до нижньої та бокових сторін тієї частини тунелю, що опалюється. Ці вентилятори вмикаються тоді, коли температура в тій чи іншій секції перевищує задану. Контроль за температурою виконується за допомогою термопар. Також можливим є автоматичне регулювання заданого режиму відпалу.

Для кожного типу виробів, тобто для виробів маса та товщина стінок яких відрізняються неістотно розраховується окремий режим відпалу.

Таб­ли­ця 4.5 – тех­ні­ч­на ха­ра­к­те­ри­с­ти­ка печі від­па­лу

тип пе­чі ПЕО 323
про­ду­к­ти­в­ність, кг/год 2500
роз­мі­ри ро­бо­чо­го про­с­то­ру, м ви­со­та 0.45
ши­ри­на 1.2
до­в­жи­на 16
га­ба­ри­ти пе­чі, м ви­со­та 2,51
ши­ри­на 3,26
до­в­жи­на 23,67
ши­ри­на транс­по­р­ту­ю­чої сі­т­ки, м 1800
шви­д­кість сі­т­ки, м/хв 0,04-0,8
ви­тра­ти еле­к­т­ро­ене­р­гії,кВт 250

4.9. Нанесення захисного покриття

На­не­сен­ня за­хи­с­них ок­си­д­но ме­та­ле­вих по­крит­тів на зо­в­ні­ш­ню по­ве­р­х­ню скля­ної та­ри з ме­тою під­ви­щен­ня її екс­плу­а­та­цій­ної на­дій­но­с­ті здій­с­ню­єть­ся шля­хом об­ро­б­лян­ня сві­жо від­фо­р­мо­ва­них скло­ви­ро­бів па­ро­по­ві­т­ря­ною су­мі­ш­шю , яка вмі­щує те­т­ра­х­ло­рид оло­ва або ти­та­ну, у спе­ці­а­ль­но­му при­ла­ді, який мо­н­ту­єть­ся на кон­ве­єр, що з’єд­нує скло­фо­р­му­ва­ль­ну ма­ши­ну та піч від­па­лу. Че­рез вза­є­мо­дію па­ро­по­ві­т­ря­ної су­мі­ші з по­ве­р­х­нею скля­ної та­ри утво­рю­єть­ся за­хи­с­на плі­в­ка з ок­си­ду оло­ва або ти­та­ну, яка за­хи­щає по­ве­р­х­ню від впли­ву на­вко­ли­ш­ніх чин­ни­ків. Установка монтується на „гарячому конвеєрі” на відстані 1-1,5 м від стола охолодження скловиробів. Контроль кількості стисненого повітря, здійснюється ротаметрами. В конструкції парад бачено підігрів реагенту в випарнику з автоматичним підтриманням заданої температури. Для цього під випарником закріплений вузол підігріву.

Тетраізопропілат титану – світло – жовта рідина, горить, при контакті з водою розкладається і перетворюється в кристалічний гідроокис титану. розчиняється у бензолі, гексані, ацетоні. Температура підігріву тетраізопропілату титану 100-1200 С. Якщо його перегріти, то він втрачає свої властивості. При нанесенні на вироби, температура яких перевищує 3500 С розкладається.

Таблиця 4.6 – технічна характеристика устаткування для нанесення захисного покриття

асортимент виробів, які можна оброблювати скляні пляшки та банки
продуктивність, шт./год в залежності від продуктивності склоформувальної машини
хімікат для нанесення покриття тетраізопропілат титану (СН3 -СНО-СН3 )4Ті
спосіб нанесення покриття осадження пароповітряної суміші
робоча температура хімікату в залежності від хімікату
витрати хімікату, л/добу 1,5-2
кількість випарників, шт. 2
місткість випарників, л 6
тиск стисненого повітря, МПа 0,3
витрати стисненого повітря, м3 /год 0,25
підігрів реагенту електричний
живлення системи підігріву
напруження? V 220
частота, Гц 50
потужність нагрівачів, кВт 20,75
кількість зон підігріву 2
вентилятор наддуву
оберти двигуна, хв.-1 2800
двигун 5KG 56-2B/6
живлення двигуна
напруження, V 380АС
частота, Гц 50
потужність, кВт 0,12

4.10. Ко­н­т­ро­ль яко­с­ті ви­ро­бів[2],[3]

Контроль за якістю починається з вхідного контролю сировинних матеріалів. З кожної завезеної партії сировини відбирається проба та передається у центральну заводську лабораторію, де видається паспорт на сировину, її відповідність нормам та стандартам. Наступний контроль відбувається після змішування шихти. Вона повинна відповідати всім вимогам – однорідності, відповідності паспорту. На однорідність контролюється кожний кюбель. Склад шихти перевіряється раз за зміну. Контроль за якістю скломаси здійснюється скловаром шляхом відбору проб перед протоком, а при необхідності з робочої зони. Контроль проводиться візуально, на провар.

Якість від­па­лу, яка оці­ню­єть­ся по кі­ль­ко­с­ті за­ли­ш­ко­вих вну­т­рі­шніх на­пру­жень та по їх роз­по­ді­лен­ні у ви­ро­бі, ви­зна­чає екс­плу­а­та­цій­ну на­дій­ність скля­ної та­ри. По­га­ний від­пал при­во­дить до зни­жен­ня тер­мо­стій­ко­с­ті і ме­ха­ні­ч­ної мі­ц­но­с­ті та­ри, а ча­с­то до її са­мо­ві­ль­но­го руй­ну­ван­ня без зо­в­ні­ш­ньо­го впли­ву. Останній етап - перевірка виробів на від­су­т­ні­с­ть або на­яв­ні­с­ть по­двій­них швів, по­сі­чок, плям від зма­щен­ня форм, змо­р­шок, по­ко­ва­но­с­ті, по­те­р­то­с­ті, за­ди­рок, рі­жу­чих швів, слі­дів від но­жи­ців, не­до­фо­р­мо­ва­но­с­ті ший­ки ви­ро­бів. Цей контроль проводиться постійно.

Ва­ж­ли­ве зна­чен­ня має жо­р­с­т­ке до­три­ман­ня ста­н­да­р­т­них гео­ме­т­ри­ч­них роз­мі­рів і по­вної су­мі­с­но­с­ті скля­ної та­ри. Де­фе­к­ти гео­ме­т­ри­ч­них роз­мі­рів, а са­ме: не­па­ра­ле­ль­ні­с­ть то­р­ця ві­н­чи­ку пло­щи­ні дна, ова­ль­ні­с­ть ший­ки та ко­р­пу­су, від­хи­лен­ня­ вісі шийки від ві­сі корпусу, відхилення маси від стандарту, зменшення або збільшення наливної ємності виробів контролюються раз на зміну Де­фе­к­ти ви­ро­б­ки скло­та­ри ви­зна­ча­ють її ме­ха­ні­ч­ну ви­три­ва­лість і тер­мо­стій­кість, мо­ж­ли­вість її ви­ко­ри­с­тан­ня на ав­то­ма­ти­ч­них лі­ні­ях роз­ли­ву, ве­ли­чи­ну втрат скло­та­ри та ха­р­чо­вих про­ду­к­тів. Окре­мі де­фе­к­ти ви­ро­б­ки мо­жуть бу­ти шкі­д­ли­ви­ми для здо­ро­в’я спо­жи­ва­ча­(­рі­жу­чі шви, за­ди­р­ки та ін).

Якість та­ри мо­же зна­ч­но по­гі­р­ши­тись при транс­по­р­ту­ван­ні, збе­рі­ган­ні і за­ва­н­та­жу­ва­ль­но – роз­ва­н­та­жу­ва­ль­них ро­бо­тах. не­за­до­ві­ль­на упа­ко­в­ка і умо­ви збе­рі­ган­ня при­во­дять до по­яви ще­р­бин, від­ко­лів, трі­щин, по­те­р­то­с­тей. Кількість бракованих виробів прямо залежить від з’єму скломаси: - зі збільшенням з’єму скломаси підвищується процент браку. Та при максимальних з`ємах процент браку становить 5-7%, а при нормальній роботі - 3-4%.

4.11. Пакування готових виробів[2]

Склотару упаковують різноманітними способами: в ящики, контейнери, та ін., але найбільш раціональним є спосіб упакування в безтарні пакети на піддонах – полети. Як показала закордонна та вітчизняна практика кращим способом упаковки, а особливо з точки зору схоронності якості тари, є безтарне пакування.

В цьому випадку дуже спрощується процедура пакування, виникає можливість використовувати електричні навантажувачі, крім того, забезпечується достатня чистота виробів, тому замість миття достатньо ополіскування внутрішньої поверхні виробів водою. Упаковування в безтарні пакети на піддонах різко знижує кількість бою при перевезенні та навантажувально - розвантажувальних роботах.

Безтарний пакет уявляє собою укладені в кілька рядів на піддон низькобортні лотки ( з гофрованого картону) із пляшками. Зверху на лотки та піддон натягується рукав термоусадочної плівки, після чого піддон термічно обробляється (Тобробки=20000 С) та утягується двома капроновими стрічками.

Упаковування в безтарні пакети має ряд переваг: Механізована та автоматизована зборка та розбирання пакетів, механізоване завантаження та розвантаження на вантажні машини та в залізничні вагони, складування пакетів виконується навантажувачами у два яруси.

Безтарні пакети по зрівнянню з груповими зв’язками забезпечують: - збільшення продуктивності праці при упаковці, зменшення необхідної для складування пляшок території в 1,7 рази, а зменшення працемісткості та кількості поїздок навантажувачів в 1.3 рази, зменшення працемісткості завантаження та закріплення пляшок у залізничні вагони в 4,1 рази, зменшення працемісткості при розвантаженні пляшок з залізничних вагонів у 11,6 рази, зменшення працемісткості при видачі пляшок зі складу на лінію розливу у 5,5 рази, підвищення рівня механізації на операціях збирання та розбирання, завантажувально - розвантажувальних і складських роботах в 1,6 рази, зменшення бою пляшок у 8 разів, скорочення загальних витрат на 1 млн. пляшок у 1.58 рази.

4.12. Внутрішньозаводське транспортування готових виробів[2]

Внутрішньозаводське транспортування готових виробів виконується за допомогою конвеєрів, ліфтів та електричних вилочних навантажувачів.На території цеху працює 4-5 вилочні навантажувачі, які виконують доставку сформованих пакетів до ліфтів(рівень 13.8 м). Ліфтами пакети опускаються на перший поверх(рівень 0 м), і далі перевозяться до складських приміщень.

4.13. Складування готових виробів[2]

Складування виконується за допомогою виделкових навантажувачів. Пакети ставлять у два яруси. Допускається складування готових виробів просто під відкритим небом, але протягом двох місяців.

5. Матеріальний баланс виробництва[8]

5.1. Розрахунок виробничої програми

За нормами технологічного проектування цехів безупинного формування пляшок передбачені наступні показники:

Таблиця 5.1. – норми технологічного проектування цеху

найменування
1 тип склоформуючої машини ВВ-7
2 об’єм виробництва млн. шт./рік 170
3 коефіцієнт використання скломаси 0,87
4 тип живильника ПК1552
5 річний фонд робочого часу, діб 365
асортимент виробів од. виміру пляшки
1 об’єм виробів мл. 500 250
2 вага виробу г 430 260
3 швидкість формування шт.\хв 40 50
4 коефіцієнт використання машин за часом 0,88 0,88
5 коефіцієнт виходу придатних виробів 0,95 0,95

Виробнича програма розраховується на задану річну продуктивність для кожної стадії.

5.2. Визначення загальних технологічних показників цеху, що проектується:

Коефіцієнт використання скломаси (КВС),%;

КВС=, (5.1) де А – товарна продукція, т; Е – кількість звареної скломаси, т.

КВС=.

Питомі витрати скла на одиницю продукції, т\т;, (5.2)

.

Кількість зворотного бою скла, т\рік;, (5.3) де Д– кількість скломаси, що надходить на виробку, т\рік.

Відсоток бою скла за відношенням ло скломаси:, (5.4)

.

Розраховуємо добову продуктивність склоформувальної машини за формулою:

, (5.5) де V – швидкість виготовлення пляшок шт./хв; – коефіцієнт використання машини.

Для пляшки 500мл при виготовленні пляшок у одномісних формах:

, шт./добу.

Для пляшки 200мл.

, шт./добу.

Необхідна кількість склоформуючих машин:

, (5.6) де Д – кількість пляшок з урахуванням витрат на всіх стадіях виготовлення, шт.; Р – продуктивність машини, шт./добу; Т – кількість робочих днів машини.

Кількість робочих днів машини на рік визначаємо, знаючи коефіцієнт використання машини за часом:, тоді N дорівнюватиме, шт.:

шт.

Для виготовлення пляшок ємністю 500 мл. приймаємо 4 склоформуючі машини ВВ-7, а для пляшок ємністю 250 мл – 1 машину ВВ-7.

При цьому коефіцієнти запасу продуктивності складатиме:

Для виробництва пляшок ємністю 500 мл:

Для виробництва пляшок ємністю 250 мл: ,

тобто 13 та 5,3 відсотка відповідно(що знаходиться у межах допустимих нори запасу продуктивності обладнання).


Таблиця 5.2. – Виробнича програма цеху

найменування виробу одиниці виміру склад готової продукції сортування виробів відпал та обробка виробів вироблення виробів варіння скломаси
випуск %відходів надійде випуск %відходів надійде випуск %відходів надійде випуск %відходів надійде випуск %відходів надійде
пляшка 500мл млн. шт./рік 79,2 0,5 79,6 79,6 0,5 79,99 79,99 4 83,19 83,19 5 87,35 87,35 0,5 87,79
т/рік 34056 34226,28 34226,28 34397,41 34397,41 35773,31 35773,31 37561,97 37561,97 37749,78
пляшка 250мл млн. шт./рік 30,8 30,95 30,95 31,11 31,11 32,35 32,35 33,97 33,97 34,14
т/рік 8008 8048,04 8048,04 8088,28 8088,28 8411,81 8411,81 8832,402 8832,402 8876,56
загалом т/рік 42064 42274,32 42274,32 42485,69 42485,69 44185,12 44185,12 46394,38 46394,38 46626,35
А Б Б В В Г Г Д Д Е

А – товарна продукція, млн. шт./рік, т/рік;

Б – кількість (маса) виробів з врахуванням витрат при складуванні; ;

В – кількість (маса) виробів з врахуванням відходів при сортуванні

Г – кількість (маса) виробів з врахуванням відходів при обробці;

Д – кількість (маса) виробів з врахуванням відходів при виробленні;

Е – кількість (маса) виробів з врахуванням відходів


Таблиця 5.3. – технічна характеристика склоформувальної машини ВВ-7 [6]

тип роторний з безперервним обертовим рухом стола
продуктивність, шт./хв.:
при масі краплі 260г для виробів місткістю 0,25 л: 80
при масі краплі 430г для виробів місткістю 0,5 л: 60
розмір виробів в одномісних формах, мм:
діаметр корпусу до 70
діаметр шийки до 45
загальна висота до 305
розмір виробів у двохмісних формах, мм:
діаметр корпусу до 70
діаметр шийки до 45
загальна висота до 250
встановлена потужність приводу, кВт: 3
кількість формуючих секцій, шт.: 7
кількість місць у формах, шт.:
в одномісних чернових та чистових 7
в двохмісних чернових та чистових 17
діаметр по центрам форм, мм:
одномісних 1332
двомісних 1414 та 1250
видача виробів на стіл охолодження: механічний переставлювач
привід формуючих вузлів: механічний
тиск стисненого повітря, Па: (11,7-14,7)*104
витрати стисненого повітря, м3 /хв.: 4,3
глибина вакууму, Па: 96*103
об’єм повітря, що відкачується вакуумним насосом, м3 /хв.: 15
повітря для охолодження форм:
тиск, Па 3,7*103
витрати, м3 /хв. 790
подача скломаси: автоматична від механічного живильника 2ПМГ-521
відстань від пола до торця вічка живильника, мм: 2700-3000
габаритні розміри, мм:
довжина 1635
ширина 9155
висота 2370
маса автомата, кг: 9170

Розрахунок продуктивності печі

Час робочих днів печі на рік складає:, (5.7) де Х. Р. – тривалість холодного ремонту печі, діб; К. П. – тривалість кампанії печі.

діб.

Продуктивність печі визначаємо двома способами: із виробничої програми, по кількості скломаси, фактично виробленою машиною (Q1 ) і з врахуванням коефіцієнту використання скломаси (Q2 ), т/добу.

; .

Продуктивність печі встановлюємо за більшим розрахунковим показником. Кількість печей залежить від загальної кількості працюючих машин і кількості машиноліній у цеху.

При виробництві пляшок приймаємо одну піч продуктивністю 160 т/добу.

5.3. Розрахунок шихти

Розрахунок шихти проводимо за заданим складом скла, мас. %

Таблиця 5.4. – хімічний склад скла для виробництва пляшок

SiO2 Al2 O3 Fe2 O3 CaO + MgO Na2 O SO3
71,±2 2,8±1,3 0,5 11±1.3 14,3±0,9 0,3

Таблиця 5.5.–хімічний склад сировинних матеріалів, мас. %

матеріал SiO2 Al2 O3 Fe2 O3 CaO MgO Na2 O C в.п.п.
пісок 98,64 0,44 0,65 - - - - 0,27
каолін 46,35 36,7 0,52 1,18 - - - 15,25
доломіт 2,14 0,58 0,11 37,82 14,75 - - 44,6
сода - - - - - 58,5 - 0,8
сульфат натрію - - - - - 41,5 - 0,39
крейда - - 0,03 56,25 0,12 - - 43,6
вугілля - - - - - - 94 -

Беремо до уваги, що при варінні скломаси деякі сировинні матеріали звітрюються.

Звітрення компонентів становить, мас. %:

Na2 O для соди – 3.2, для сульфату – 5.

Розрахунок шихти на 100 м. ч. скла проводимо з метою визначення кількості сировинних матеріалів та встановлення рецепту шихти.

Позначаємо кількість піску, каоліну, доломіту та крейди відповідно: X, Y, Z, T.

Складаємо систему рівнянь, які вирішуємо за допомогою програми MathCAD.

71.4=0,9864*Х+0,4635*Y+0.0214*Z+0*T;

2.8=0.0044*X+0.367*Y+0.0058*Z+0*T;

8.3=0*X+0.118*Y+0.3782*Z+0.5625*T;

2,7=0*X+0*Y+0.1475*Z+0.0012*T

За результатами розрахунку кількість сировинних матеріалів становить, мас. ч:

пісок каолін доломіт крейда

68,621 6,518 18,286 2,324.

5.3.1. Розрахунок необхідної кількості соди та сульфату натрію

З содою та сульфатом натрію необхідно ввести 14,3 масових частки Na2 O. Співвідношення кількості Na2 O, який вводиться за допомогою соди та сульфату натрію складає 91,8:8,2.

Відповідно до цього з содою вводиться, %:.

Кількість соди, кг:.

З урахуванням летучості (3,2%) кількість соди складатиме, кг: .

З сульфатом натрію вводиться, %: .

Кількість сульфату натрію, кг: .

З урахуванням летучості (5%) кількість сульфату натрію складатиме, кг:.

5.3.2. Розрахунок необхідної кількості вугілля

Для відновлення сульфату натрію використовується вугілля у кількості 6% від маси сульфату натрію, тобто, кг:

Результати розрахунків приведені в таблиці 5.6.

Таблиця 5.6. – розрахунковий склад шихти та скла

назва матеріалу кількість матеріалів м. ч. на 100 м. ч. скла вміст оксидів, мас. % загалом
SiO2 Al2 O3 Fe2 O3 CaO MgO Na2 O SO3
пісок 68,6210 67,6878 0,3019 0,4460 - - - -
каолін 6,5180 3,0211 2,3921 0,0339 0,0769 - - -
доломіт 18,2860 0,3913 0,1061 0,0201 6,9158 2,6972 - -
сода 23,1581 - - - - - 13,1274 -
сульфат натрію 2,9668 - - - - - 1,1726 -
крейда 2,3240 - - 0,0007 1,3073 0,0028 - -
вугілля 0,1894 - - - - - - -
загалом 122,0633
розрахунковий склад скла 71,1002 2,8001 0,5007 8,2999 2,70 14,300 0,2991 100,0
зданий склад скла 71,1000 2,8000 0,5000 8,3000 2,70 14,300 0,3000 100,0

5.3.3. Розрахунок вигоряння шихти

122,0633 кг шихти – 100 кг скла

100 кг шихти – Х кг скла

Х=%

Вигоряння становить, %; 100-81,925=18,075

Розрахунок матеріального балансу

Кількість шихти на річну програму становить:

, (6.1) де к – коефіцієнт співвідношення шихти та бою ( приймаємо рівним 70:30); q – кількість шихти на 100 кг скломаси; Е – кількість скломаси за рік.

т/рік.

Із бою наварюється скломаси:т/рік.

Кількість зворотного бою:т/рік.

Кількість купленого бою:т/рік.

Розрахунок кількості сировинних матеріалів, т/рік:

Пісок 1,2206 шихти – 0,6862 т піску 39839,563 – Х

Х=22396,828 т/рік.

Каолін 2127,374 т/рік.

Доломіт 5968,266 т/рік.

Сода 7558,437 т/рік.

Сульфат натрію 968,324 т/рік.

Крейда 758,517 т/рік.

Вугілля 61,817 т/рік.

Розрахунок кількості матеріалів з урахуванням втрат при обробці і транспортуванні.

Втрати піску, т/рік: ;

Таким чином розраховуємо всі інші сировинні матеріали. Результати розрахунків приведено у таблиці 5.7.

Таблиця 5.7. – потреба в сировинних матеріалах з урахуванням витрат при обробці й транспортуванні

матеріал потреба матеріалу для шихти, т/рік втрати, % кількість матеріалів з урахуванням відходів, т/рік кількість втрат, т/рік
пісок 22396,828 4 23292,701 895,873
каолін 2127,374 1,5 2159,284 31,911
доломіт 5968,266 2 6087,631 119,365
сода 7558,437 1 7634,022 75,584
сульфат Na 968,324 1 978,007 9,683
крейда 758,517 3 781,273 22,756
вугілля 61,817 4 64,290 2,473
всього 1157,645
склобій 11951,869 10 13147,056 1195,187

Розрахунок кількості матеріалів з урахуванням природної вологості:

Витрати піску, т/рік: .

Кількість вологи піску, т/рік: .

Розрахунок витрат інших сировинних матеріалів з урахуванням природної вологості наведено у таблиці 5.8.

Таблиця 5.8. – потреба в сировинних матеріалах з урахуванням природної вологості

матеріал вологість, % кількість матеріалів, т/рік кількість вологи, т/рік
пісок 5 24518,632 1225,932
каолін 0,51 2170,353 11,069
доломіт 7 6545,840 458,209
сода 2 7789,818 155,796
сульфат Na 3 1008,255 30,248
крейда 0,08 781,899 0,626
вугілля 5 67,674 3,384
склобій - 13147,056 -

Таблиця 5.9. – потреба в сировинних матеріалах з урахуванням природної вологості матеріалів і вологості після сушіння

матеріал вологість, % кількість матеріалів, т/рік кількість вологи, т/рік залишок вологи, т/рік випарена волога, т/рік
до сушіння після сушіння
пісок 5,0 0,1 24518,632 1225,932 24,543 1201,388
каолін 0,51 0,51 2170,353 11,069 11,069 0
доломіт 7,0 0,1 6545,840 458,209 6,552 451,656
сода 2,0 2,0 7789,818 91,876 91,876 0
сульфат Na 3,0 3,0 1008,255 11,955 11,955 0
крейда 0,08 0,08 781,899 0,626 0,626 0
вугілля 5,0 5,0 67,674 24,901 26,211 0
39507,020
склобій прихід 12060,164
1824,566 172,832 1653,045

Розраховуємо залишок вологи та випарену вологу, т/рік.:

Кількість піску з вологістю 0,1%, т/рік:

.

Залишок вологи, т/рік: 24543,175-24518,632=24,543

Випарена волога, т/рік: 1225,932-24,543=1201,388.

Кількість води для зволоження шихти, т/рік:(витрати) 39839,563*0,04=1593,583.

Необхідно ввести води, т/рік: (прихід) 1593,583-232,218=1361,365.

Вигоряння шихти, т/рік: 39839,563*0,18075=7201,001.

За результатами розрахунків виробничої програми та витрат сировинних матеріалів складаємо таблицю матеріального балансу:

Таблиця 5.10 – матеріальний баланс виробництва

прихід т/рік витрати т/рік
сировинні матеріали з урахуванням втрат і вологості 42882,47037 товарна продукція 42064
відходи скла 4265,424
витрати сировини 1157,645
склобій 13147,056 витрати бою 1195,1869
вода 1361,364956 волога із шихти 1361,365
вигоряння шихти 7201,001
волога із сировини 232,2175642
непогодження 85,9480625
разом 57390,89122 57476,83928

Відсоток непогодження: (85,948*100):57476,839=0,15%

6. Контролювання якості виробів[2],[3]

Якість тари – це кінцевий результат усього технологічного процесу. Отримання високоякісного продукту знаходиться у прямій залежності від ступеню досконалості всіх стадій виробництва, починаючи від видобутку та обробки сировини, складення шихти, варіння скломаси і закінчуючи виробкою, відпалом та транспортуванням. Найбільшу небезпеку для виробів становлять остаточні напруження, які можуть зруйнувати його. Напруження відшукують за допомогою полярископу. На сьогоднішній день найбільш розповсюджений полярископ ПКС-500.

рисунок 1.2. – полярископ ПКС-500

Пучок світла від електролампи 1 проходить конденсатори 2 та 3 і попадає на дзеркало 4 , а потім на поляризатор 5 . проходячи крізь виріб, що випробовується 6 плоскополяризоване світло при наявності напружень у виробі розкладається на два промені [2].

Аналізатор 10 приводить коливання цих променів у одну площину, і в результаті виникає інтерференція світла. Аналізатор дозволяє побачити колір, яскравість та різкість інтерференційної картини, яка залежить кількості і розподілення напружень у готовому виробі.

Інтерференційна кольорова картина у виробі змінюється в залежності від різності ходу променів.

По цим кольорам можливо судити про якість відпалу: добрий відпал – рівномірне фіолетово – червоне поле зору; задовільний відпал – червоно – жовтогарячий, та синій кольори, про поганий відпал свідчать блакитний, зелений та жовтий кольори.

Таблиця 4.4. – різність ходу променів нм/см

жовтий 325
жовтувато – зелений 275
зелений 200 вирахування кольорів
блакитно – зелений 145
блакитний 115
пурпурно – фіолетовий 0
червоний 25
жовтогарячий 130
світло – жовтий 200 складення кольорів
жовтий 260
білий 310

Якість скла визначається його однорідністю, наявністю включень, повітряних та лугових пузирів, а також кольоровістю та прозорістю. Якість виробки склотари визначається відсутністю або наявністю подвійних швів, посічок, плям від змащення форм, зморшок, покованості, потертості, задирок, ріжучих швів, слідів від ножиців, недоформованості горла виробів, а також дефектами геометричних розмірів, а саме непаралельністю торця вінчику площині дна, овальністю горла та корпусу, відхиленнями від вісі. Важливе значення має жорстке дотримання стандартних геометричних розмірів і повної сумісності скляної тари. Дефекти виробки склотари визначають її механічну витривалість і термостійкість, можливість її використання на автоматичних лініях розливу, величину втрат склотари та харчових продуктів. Окремі дефекти виробки можуть бути шкідливими для здоров’я споживача ( ріжучі шви, задирки та ін).

Якість тари може значно погіршитись при транспортуванні, зберіганні і завантажувально – розвантажувальних роботах. незадовільна упаковка й умови зберігання приводять до появи щербин, відколів, тріщин, потертостей.

7. Вибір, розрахунок, технічна характеристика устаткування

7.1. Розрахунок складу сировини[7], [8]

Збереження сировинних матеріалів здійснюють у закритих складах та силосах. Для визначення площі складу або об’єму силосу необхідно прийняти норму запасів на складі. Норми запасів можуть становити від 15 до 60 діб, в залежності від відстані до постачальника сировини та витрат сировинних матеріалів. Враховуючи режим роботи складального цеху складаємо таблицю витрат сировинних матеріалів[7].

Таблиця 7.1. – витрати сировинних матеріалів

назва сировини т/рік т/добу т/годину м3 /год насипна об’ємна маса, т/м3
пісок 24518,632 67,174 8,397 5,998 1,4
каолін 2170,353 5,946 0,743 0,465 1,6
доломіт 6545,840 17,934 2,242 1,245 1,8
сода 7789,818 21,342 2,668 2,223 1,2
сульфат Na 1008,255 2,762 0,345 0,288 1,2
крейда 781,899 2,142 0,268 0,191 1,4
вугілля 67,674 0,185 0,023 0,017 1,4
склобій 13147,056 36,019 4,502 2,251 2,0
шихта 42882,470 117,486 14,686 10,270 1,43

При розрахунку площі складу беремо до уваги, що ширина складу завжди кратна 6. найбільш поширені склади з перегонами 12, 18, 24, 30м. приймаємо ширину складу 12 м.

Таблиця 7.2. – результати розрахунку складу сировинних матеріалів

назва сировини витрати, т/добу норма запасу, діб запас, т насипна щільн., т/м об’єм запасу, м3 висота укл-ння мат-ів, м корисна площа складу, м2 (Fк) Загальна площа складу, м2 (Fз)
пісок 67,17433 15 1007,615 1,4 719,725 6 119,954
каолін 5,946173 30 178,3852 1,6 111,491 4 27,873
доломіт 17,93381 30 538,0143 1,8 298,897 4 74,724
сода 21,34197 30 640,259 1,2 533,549 6 88,925
сульфат Na 2,762341 30 82,87024 1,2 69,059 3 23,020
крейда 2,142188 30 64,26563 1,4 45,904 3 15,301
вугілля 0,185407 30 5,562212 1,4 3,973 2 1,987
склобій 36,01933 30 1080,58 2 540,290 6 90,048
441,832 574,381

м2 .

Виходячи з того, що довжина цеху повинна бути кратною 3, то приймаємо площу складу 576м2 , при цьому ширина дорівнює 12 м, а довжина складу – 48м.

7.2. Розрахунок грейферного крану[7],[8]

Технічна характеристика мостового електричного крана

Вантажопідйомність, т 5

Прогин крана, м 3-12

Висота підйому вантажу, м 6

Швидкість підйому вантажу, м/хв. 8

Швидкість руху візка, м/хв. 20

Швидкість руху крану, м/хв. 30

Потужність приводу, кВт переміщення крану 0,8 переміщення візку 0,4 підйому 4,5.

Визначаємо розрахункову продуктивність крана, м3 /год.:

, (7.1) де V – об’єм ковша; φ – коефіцієнт заповнення ковша; tц – тривалість циклу, хв.:

tц =t1 +t2 +t3 +t4 +t5 +t6 , хв., (7.2) t1 – час закриття ковша, хв; t2 – час підйому і спускання ковша, хв;

, (7.3) де h – висота підйому ковша, м; V – швидкість підйому ковша, м/хв; t3 – час переміщення візка, хв;

, (7.4) де l1 – довжина шляху візка (приймаємо 0,5ширини складу – 6м); t4 – час розкриття ковша (5-7 секунд); t5 – час на розгін і гальмування (0,3 хвилини за цикл); t6 – час переміщення моста, хв;

, (7.5) де l2 – довжина шляху моста, м; (приймаємо I2 =0.5 довжини складу – 23м); V2 – швидкість переміщення моста, м/хв.

Приймаємо проліт моста крана рівним 12-1.5.=10,5м.

Розраховуємо цикл роботи крана:

t1 =0,2хв. t2 хв. t3 хв.

t4 хв. t5 =0.3хв. t6 =хв.

tц =0,2+1,5+0,525+0,11+0,3+1,6=4,235хв.

Приймаємо ємність ковша 0,75м3 .

Qрозр =9,03м3 /год. Qфакт =Qрозр =0,8*9,03=7,23м3 /год.

Кількість грейферних кранів складає:

, де Р – кількість перевантаженої сировини.

2,89

Приймаємо 3 крана.

Вибір основного технологічного устаткування

7.3. Лінія піску

7.3.1.Розрахунок бункеру [7]

Витрати піску для складальної ділянки за 1 годину становлять 5,998м3 . для нормальної роботи приймаємо запас у бункері на 4 години роботи. Тоді об’єм запасу дорівнює, м3 :

5,998*4=23,99м3 .

Для збереження цього об’єму піску приймаємо розміри бункеру, м: підвалина бункеру – 1.51.5, розміри випускної відтулини – 0,450,45, кут нахилу дна – 550 .

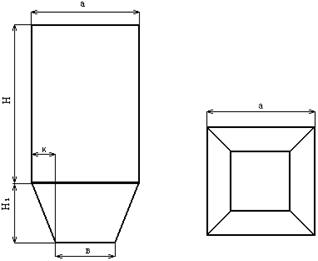

Рисунок 7.1. – геометрична конфігурація бункеру

Об’єм бункеру, м3 :

, де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

Висоту пірамідальної частини бункера знаходимо з співвідношення

:; м.

Н1 =К*tg550 =0,775*1,426=1,11м.

Об’єм нижньої частини корпуса складає, м3 :

Об’єм верхньої частини бункера дорівнює, м3 : 23,99-1,888=22,109.

Висота верхньої частини корпусу, м: V=Н*а2 ; Н==.

Приймаємо наступні розміри бункеру, м:

Н=6; Н1 =1,11; а=2; b=0,45.

7.3.2. Вибір лоткового живильника[9]

Приймаємо до установки три лоткових живильника.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6

7.3.3. Розрахунок стрічкового конвеєру [9]

Стрічкові конвеєри призначені для транспортування сипучих, кускових та штучних вантажів горизонтально та під кутом. Простота устрою, надійність та безшумність під час роботи, економічність обумовили широке застосування стрічкових конвеєрів при розвантаженні і складуванні сировинних матеріалів, їх транспортуванні на обробку та у складальний цех, при подаванні шихти до скловарних печей та ін.

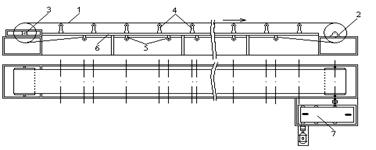

1 – стрічка;2 – привідна станція;3 – натяжний пристрій;4 та 5 – верхні та нижні роликоопори відповідно;6 – станина;7 – привід.

Рисунок 7.2. – стрічковий транспортер.

Для транспортування піску до елеватора вибираємо стрічковий конвеєр.

Продуктивність стрічкового конвеєру розраховуємо за формулою, т/год:

Q=3600*F*V*γоб , (7.6) де F – площа поперечного перетину матеріалу на стрічці конвеєру; v – швидкість руху стрічки: для піску V=1-1.5 м/с; γоб – об’ємна насипна маса, кг/м3 ;

Умовно приймається, що при ширині стрічки В вантаж розміщується шаром b=(0,9В-0,05) м. площа перетину шару вантажу пропорційна квадрату розміру b, тому рівняння 7.6 приймає вид:

Q=C*(0.9B-0.05)2 *V* γоб , т/год. (7.7)

Якщо конвеєр має кут нахилу більше ніж 120 , то значення коефіцієнту зменшують помножуючи на коефіцієнт k.

Таблиця 7.3 – значення коефіцієнту С[9]

параметр форма стрічки
плоска жолобчата на двохроликовий опорі жолобчата на трироликовий опорі
кут нахилу бокових роликів β, град - 15 15 20 20 30 30 36 36
кут укосу вантажу, α, град 15 20 15 20 15 20 15 20 15 20
коефіцієнт С 240 325 450 535 470 550 550 625 585 655

Таблиця 7.4. – значення коефіцієнту k

кут нахилу, α 12 14 16 18 20 22
коефіцієнт k 0,97 0,95 0,92 0,89 0,85 0,8

Граничний кут нахилу для гладких транспортерних стрічок залежить від роду вантажу.

Таблиця 7.5 – значення граничного кута нахилу α.

матеріал α
вугілля, вапняк дроблений 18
доломіт дроблений 18
пісок вологий 20-24
пісок сухий 16-18
пегматит, сода 10-12

Для вантажів, які містять крупні куски, прийнята ширина стрічки повинна бути перевірена на кусковатість вантажу В(3-4)а, де а – середній розмір крупних кусків, мм.

Швидкість конвеєрної стрічки приймається виходячи з виду матеріалу, що транспортується і ширини стрічки. Для того , щоб забезпечити як можна більший строк служби стрічки необхідно приймати найменшу швидкість її руху. При цьому поліпшуються експлуатаційні якості конвеєру, та зменшуються втрати необхідної потужності на привід.

Таблиця 7.6 – рекомендовані швидкості стрічки

найменування вантажу швидкість стрічки, м/с , при її ширині, мм
400 500, 650 800, 1000 1200 - 1400
пісок, пегматит 1,0-1,6 1,25 - 2,0 1,6 - 3,0 2,0 - 4,0
доломіт, вапняк дроблений 1,0-1,25 1,0 - 1,6 1,6 - 2,0 2,0 - 3,0
доломіт, вапняк крупнокусковий - 1,0 - 1,6 1,0 - 1,6 1,6 - 2,0
сода, поташ, кремнефтористий натрій - 0,8 - 0,9 1,0 - 1,25 -

З формули 7.7 знаходимо ширину стрічки [9].

В=1,1*()=1,1*()=0,204м.

Приймаємо найближчу стандартну ширину стрічки за ДСТУ 20-62 – 400 мм.

Вибираємо плоский стрічковий конвеєр.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 75

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.3.4. Розрахунок сушильного барабану[4]

Для сушіння піску вибираємо сушильний барабан прямоточного типу. Прямоточні барабани використовують з метою отримання висушеного матеріалу з низькою температурою. Температура газів, що поступають для сушіння піску в барабан становить 800-900 С0 , а газів, що виходять з барабану 160-200 С0 .

Потрібна продуктивність по сухому піску –7,985т/год;

Відносна вологість піску: початкова 5%; кінцева 0,1%;

Щільність сухого матеріалу, кг/м3 1400;

Паронапруженність, m0 , кг/м3 *год. 70

Кількість випареної вологи, кг/год.:

411,434 (7.8)

Маса вологого матеріалу, що надходить на сушіння, кг/год:

G1 =G2 +W=7985,357+411,434=8396,792.

Необхідний внутрішній об’єм сушарки, м3 :

5,88 (7.9)

Приймаємо до встановлення найближчу стандартну барабаннусушарку заводу „Строймашина” розмірами 1,26м.

Час перебування матеріалу в барабані, хв:

(7.10) де φ – коефіцієнт заповнення барабана; ρ – щільність піска при середній вологості, кг/м3 .

15,48хв

Середня вологість дорівнює:2,55%.

Щільність при середній вологості, кг/м3 :1436,634

Частота обертання барабану, об/хв.: , (7.11)

де m та k – експериментальні коефіцієнти; lб та Dб – довжина та діаметр барабану, м; α – кут нахилу барабану, град(α=4-6); – час перебування матеріалу в сушарці, хв.

Таблиця 7.7. – значення коефіцієнтів m, k, σ.

теплообмінник m k σ
прямоток протиток
лопатний, ланцюговий 0,5 0,2-0,7 0,5-0,7 0,04-0,07
комірково-секторний 1,0 0,7-1,2 1,2-2,0 0,01-0,02

4,62

Приймаємо найближче стандартне число обертів барабану. n=5 об/хв.

Приблизну потужність приводу розраховуємо за формулою, кВт:

=0.0013*1.22 *6*1436,63*5*0.01=1.94.

Технічна характеристика сушильного барабану

Типорозмір 12006000

Об’єм, м3 6,8

Кут нахилу барабану, град 4

Число обертів барабану, хв.-1 5

Потужність двигуна, кВт 3,8

Габаритні розміри, мм: довжина 7200 ширина 2100 висота 10000

Маса, т 10,0.

7.3.5. Вибір стрічкового конвеєру

Для транспортування піску на просів вибираємо жолобчастий стрічковий конвеєр.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.3.6. Вибір сита[10]

При годинній витраті піску 8,397т вибираємо вібраційний ексцентриковий грохот.

Продуктивність грохоту (т/год.) розраховуємо за формулою.

Q=3600*Kp *ρ*B*h*v, (7.12) де Кр – коефіцієнт розпушення, Кр =0,4-0,6; ρ – щільність матеріалу, т/м3 ; В – робоча ширина решета, м; h – висота шару матеріалу на решеті, м; v – швидкість переміщення матеріалу по грохоту, м/с (в залежності від типу і кута нахилу грохоту v=0,05-0,25м/с).

Q=3600*0.5*1.400*0.8*0,06*0.2=24,192т/год.

Технічна характеристика сита

Типорозмір ГЖ-2

Розміри сита, м ширина 0,8 довжина 1,6

Площа сита, м2 1,2

Кількість сит 2

Число коливань за хвилину 1420

Амплітуда коливань, мм 6

Кут нахилу короба, град 0-25

Середня продуктивність, т/год. до25

Габаритні розміри, мм: довжина 1935 ширина 1258 висота 57

Потужність двигуна, кВт 1,7.

7.3.7. Розрахунок елеватора [9]

Ківшевий елеватор складається з вертикального тягового елемента 1 з жорстко закріпленими елементами, що несуть вантаж – ковшами 2. тяговий елемент огинає верхній привідний 3 та нижній натяжний 4 барабани. Все це закривається металевим кожухом, який складається з верхньої головки 5 середніх секцій 6 , нижнього башмака 7. верхній барабан приводиться у обертовий рух за допомогою приводу 8. Натяжний пристрій 9 служить для попередження пробуксовування стрічки. Вантаж, що транспортується, рівномірно подається у завантажувальний патрубок 10, підхоплюється ковшами, підіймається і розвантажується на верхньому барабані крізь вихідний патрубок 11. Елеватори використовують для транспортування насипних та штучних вантажів під кутом (більше ніж 600 ) та вертикально. Похилі елеватори на склозаводах не використовують[9]. Елеватори бувають ковшові, полицеві та люлечні.

Рисунок 7.3 – загальний вигляд ковшового елеватора.

За способом завантаження та розвантаження вони бувають швидкохідні та тихохідні. Елеватори використовують для транспортування насипних та штучних вантажів під кутом (більше ніж 600 ) та вертикально. Похилі елеватори на склозаводах не використовують[9]. Елеватори бувають ковшові, полицеві та люлечні. За способом завантаження та розвантаження вони бувають швидкохідні та тихохідні. По типу тягового пристрою елеватори поділяються на стрічкові та ланцюгові, з однією та двома ланцюгами. В скляній промисловості найчастіше використовуються швидкохідні елеватори з відцентрови розвантаженням.

Продуктивність елеватора розраховуємо за формулою:Q=3.6*, т/год. (7.13)

З цієї формули визначаємо погонну ємність ковшів:

1,23л/м. (7.14)

де v – швидкість руху ходової частини, v=1-1,7 м/с; γ – насипна маса вологого піску, кг/м3 ; φ – коефіцієнт заповнення ковшів φ=0,6-0,8.

Крім того, конфігурація ковшів залежить від виду та стану вантажу. Так, найчастіше для транспортування сухих вантажів, що легко сиплються, застосовують глибокі ковші, а для вологих матеріалів та матеріалів, що злежуються застосовують дрібні ковші. Виходячи з цього приймаємо дрібні ковші, тоді найближча стандартна погонна ємність ковшів[9] =1,87, корисна геометрична ємність ковша і0 =0,75л при ширині ковша 200 мм та крокові ковшів – 400мм. Для встановлення приймаємо елеватор ЕЛМ-160.

Технічна характеристика елеватору

Типорозмір ЕЛМ-160

Продуктивність, м3 /год 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 320

Ємність ковшів, л 0,35

Ширина стрічки, мм 200

Максимальна висота підйому вантажу, м до 30.

7.3.8. Вибір стрічкового конвеєру

Для транспортування піску на просів вибираємо жолобчастий стрічковий конвеєр нормального типу 4025-40.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.3.9. Вибір електромагнітного сепаратора[10]

Вибираємо електромагнітний сепаратор барабанного типу

Технічна характеристика електромагнітного барабану

Типорозмір 4

Розміри барабану, мм: діаметр 400

довжина 1000

Потужність електромагніту, кВт 1

Потужність електродвигуна, кВт 1

Число обертів барабану, хв.-1 30

Продуктивність, т/год. 14

Маса машини, кг 710.

7.3.10. Розрахунок бункера вагової лінії[7]

Згідно норм технологічного проектування запас підготовленого піску складає дві доби.

В бункері зберігається, м3 : Qз =5,998*48=287,904.

Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 4,2

Висота циліндричної частини, м 6

Висота конічної частини, м 3

Діаметр випускної відтулини, м 0,45.

Об’єм циліндричної частини: 3.14*32 *9=83,127 м3 .

Об’єм нижньої частини бункеру, м3 :

15,498.

Загальний об’єм становить: V=V1 +V2 =83,127+15,498=96,624м3 .

Необхідна кількість бункерів:n=2,91.Для зберігання піску приймаємо 3 бункера.

7.3.11. Вибір лоткового живильника

Приймаємо до установки три лоткових живильника.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.3.12. Вибір змішувача шихти[3]

Витрати шихти за годину становлять 14,686т або 10,270м3 . Вибираємо змішувач шихти фірми „Металлэкспорт” МВ-2100 ПНР. Даний змішувач належить до найсучасніших типів герметичних барабанних змішувачів. Суміш матеріалів надходить в барабан по завантажувальному лотку, а приготована шихта вивантажується за допомогою пневматичного пристрою крізь отвір у протилежному кінці барабану. Всередині барабану розміщені спіральні лопаті, які під час обертання барабану переміщують матеріал повздовж його довжини. Шихта зволожується безпосередньо у змішувачі з автоматичним ввімкненням та вимкненням подавання теплої води.

Технічна характеристика змішувача шихти

Корисний об’єм, л 2100

Час змішування, хв. 5

Число обертів, хв.-1 10

Потужність електродвигуна, кВт 30.

7.3.13. Вибір автоматичних терезів[3]

Кількість шихти (Р) на одне змішування складає:

Р=V*γ*к, (7.15)

де V – об’єм змішувача,м3 ; γ – об’ємна маса шихти, т/м3 ; к – коефіцієнт заповнення змішувача.

Р=2,1*1,43*0,8=2,4024т

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 8,397 т піску. 14,686т шихти – 8,397 т піску.

2,4024т шихти – Х т піску

Х =1,374 т піску.

Виходячи з того ,що витрати становлять 1,374 т/год. та встановлено 3 бункери, встановлюємо 3 терезів ДВCТ-600.

Технічна характеристика терезів ДВСТ-600

Границя важення, кг 120-600

Об’єм ковша, м3 1,1

Цикл важення, с 240

Похибка, % 0,5

Маса, кг 880.

7.4. Лінія каоліну

7.4.1. Розрахунок бункеру

Розрахунок проводимо за п.7.3.1

Приймаємо наступні розміри бункеру, м:

Н=0,4; Н1 =0,821; а=1,6; b=0,45.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.4.2. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.4.3. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.4.4. Вибір елеватора

На просіювання каолін подається ковшовим елеватором. Вибираємо стрічковий елеватор типу ЕЛГ-160з глибокими ковшами.

Технічна характеристика стрічкового елеватора

Типорозмір ЕЛГ-160

Продуктивність, м3 /год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,5

Ширина стрічки, мм 200

Максимальна висота підйому, м до 30.

7.4.5. Вибір сита

При годинній витраті каоліну 0,743 т вибираємо сито - бурат. Технічна характеристика сита

Типорозмір 6501500

Розміри барабану, мм діаметр більшої основи 650 довжина 550

Число обертів барабану, хв.-1 30

Розміри фракцій, мм 0-1

Приблизна середня продуктивність т/год. 1,5

Потужність двигуна, кВт 1

7.4.6. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8

Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 2

Висота циліндричної частини, м 6

Висота конічної частини, м 3

Діаметр випускної відтулини, м 0,45.

Для зберігання каоліну приймаємо один бункер.

7.4.7. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.4.8. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 0,743 т каоліну. 14,686т шихти – 0,743т каоліну

2,4024т шихти – Х т каоліну.

Х=0,122 т каоліну

Виходячи з того, що витрати становлять 0,122 т/год. встановлюємо одні терези.

Технічна характеристика терезів

Типорозмір ДВСТ-150

Границя важення, кг 50-150

Об’єм ковша, м3 0,27

Цикл важення, с 180

Похибка, % 0,5

Маса, кг 880.

7.5. Лінія доломіту

7.5.1. Вибір бункеру

Розрахунок проводимо за п.7.3.1.

Приймаємо наступні розміри бункеру, м:

Н=0,8; Н1 =1,11; а=2; b=0,45.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.5.2. Вибір лоткового живильника

Приймаємо до встановлення один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.5.3. Розрахунок щокової дробарки[8]

Продуктивність щокової дробарки розраховуємо за формулою:

, (7.16) де а – ширина завантажувальної щілини в зімкненому стані, м; S – величина відходу щоки, м(S=0,03*b для крупних, S=0,04*b для середніх та дрібних дробарок); для ЩДС S=7+0,1*b, для ЩДП S=8+0,26*b,( b – розмір вихідної щілини, мм); n – частота обертання ексцентрикового валу, об/хв.; φ – коефіцієнт заповнення зеву(0,2-0,65).

Частота обертання ексцентрикового валу розраховуємо за формулою 7.17 [8], об/хв.;

n=310-145*B (7.17) де В – ширина завантажувального отвору, м;

n=310-145*0,175=284,625.

Q=30*(2*0.05+0.007)*28*0.6*0.007*0.4*=4,689 м3 /год.

Потужність двигуну щокової дробарки розраховуємо за формулою [8], кВт;

N=1.37*, (7.18) де σ – межа міцності матеріалу, що дробиться, МПа;

Q – продуктивність дробарки за годину, кг; Е – модуль пружності матеріалу, що дробиться, МПа; η – ККД дробарки; dн,dк – максимальний початковий та кінцевий діаметри кусків матеріалу, що дробиться(dн приймається 0,85 В ,dк дорівнює ширині розвантажувального отвору, м).

N=1.37*=4,42 кВт.

Технічна характеристика щокової дробарки

Типорозмір 175250

Розміри завантажувального отвору, мм ширина 175 довжина 250

Найбільший розмір кусків матеріалу, які можна завантажити, мм 149

Ширина розвантажувального отвору, мм 70

Число обертів ексцентрикового валу, хв.-1 300

Продуктивність при дробленні порід середньої твердості, м3 /год 2,5-5

Потужність електродвигуна, кВт 6.

7.5.4. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250

7.5.5. Вибір елеватора

Для підйому подрібненого доломіту до сушильного барабану вибираємо ківшевий стрічковий елеватор ЕЛГ-160 з глибокими ковшами.

Технічна характеристика стрічкового елеватора

Типорозмір ЕЛГ-160

Продуктивність, м3 /год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.5.6. Вибір сушильного барабану

Сушильний барабан розраховуємо за пунктом 7.3.4. Для сушіння доломіту вибираємо сушильний барабан прямоточного типу заводу „Строймашина” розмірами 1,26м.

Технічна характеристика сушильного барабану

Типорозмір 12006000

Об’єм, м3 6,8

Кут нахилу барабану, град 4

Число обертів барабану, хв.-1 5

Потужність двигуна, кВт 3,8

Габаритні розміри, мм: довжина 7200 ширина 2100 висота 10000

Маса, т 10,0.

7.5.7. Вибір стрічкового конвеєру

Для транспортування кускового доломіту до сушарки вибираємо жолобчастий стрічковий конвеєр нормального типу 4025-40.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.5.8. Вибір кульового млина[10]

Помел доломіту виконується у кульовому млині з розвантаженням крізь полу цапфу.

Рисунок 7.4. – кульовий млин з розвантаженням крізь полу цапфу

Технічні параметри кульового млина

Типорозмір ШР-4

Діаметр барабану, м 2100

Робоча довжина барабану, мм 1500

Частота обертання барабану, об/с 0,4

Продуктивність, т/год 6-16

Потужність електродвигуна, кВт 125

Габаритні розміри, мм

довжина 6,595

ширина 4,457

висота 3,72

Маса, т 34,5.

7.5.9. Вибір стрічкового конвеєру

Для транспортування помеленого доломіту до сита вибираємо жолобчастий стрічковий конвеєр нормального типу 4025-40.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.5.10. Вибір сита

При годинній витраті доломіту 2,242 т вибираємо сито - бурат.

Технічна характеристика сита

Типорозмір СМ-237

Розміри барабану, мм діаметр більшої основи 1100 довжина 35000

Число обертів барабану, хв.-1 25

Розміри фракцій, мм 0-1;1-3;3-5

Приблизна середня продуктивність т/год. 3

Потужність двигуна, кВт 1,7.

7.5.11. Вибір елеватора

Технічна характеристика стрічкового елеватора

Типорозмір ЕЛГ-160

Продуктивність, м3 /год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.5.12. Вибір електромагнітного сепаратора

Технічна характеристика електромагнітного барабану

Типорозмір 4

Розміри барабану, мм діаметр 400 довжина 1000

Потужність електромагніту, кВт 1

Потужність електродвигуна, кВт 1

Число обертів барабану, хв.-1 30

Продуктивність, т/год. 14

Маса машини, кг 710

7.5.13.Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер таких розмірів:

Діаметр циліндричної частини, м 4

Висота циліндричної частини, м 4,5

Висота конічної частини, м 2

Діаметр випускної відтулини, м 0,45.

Для зберігання доломіту приймаємо 1 бункер.

7.5.14. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.5.15. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 2,242т доломіту. 14,686т шихти – 2,242 т доломіту

2,4024т шихти - Х т доломіту.

Х=0,367т доломіту

Виходячи з того ,що встановлюється один бункер вагової лінії встановлюємо одні терези.

Технічна характеристика терезів ДВСТ-600

Типорозмір ДВСТ-600

Границя важення, кг 120-600

Об’єм ковша, м3 1,1

Цикл важення, с 240

Похибка, % 0,5

Маса, кг 880.

7.6. Лінія соди

7.6.1. Вибір бункеру

Розрахунок проводимо за п.7.3.1. Приймаємо наступні розміри бункеру, м:

Н=1,753; Н1 =1,11; а=2; b=0,45.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.6.2. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.6.3. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4.

7.6.4. Вибір елеватора

Технічна характеристика стрічкового елеватора

Типорозмір ЕЛГ-160

Продуктивність, м3 /год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,5

Ширина стрічки, мм 200

Максимальна висота підйому, м до 30.

7.6.5. Вибір сита

Технічна характеристика сита

Типорозмір СМ-237

Розміри барабану, мм діаметр більшої основи 1100 довжина 35000

Число обертів барабану, хв.-1 25

Розміри фракцій, мм 0-1;1-3;3-5

Приблизна середня продуктивність т/год. 3

Потужність двигуна, кВт 1,7.

7.6.6. Вибір дробарки

Технічна характеристика валкової дробарки

Типорозмір ДВГ- 2М

Продуктивність т/год 12

Розміри валків, мм діаметр 400 довжина 250

Частота обертання валків, об/с 3,3

Найбільший розмір кусків матеріалу, які можна завантажити, мм 32

Розмір кусків після дроблення, мм 2-8

Зазор між валками, мм 15

Потужність електродвигуна, кВт 9

Габаритні розміри, м: довжина 2,385 ширина 1,53 висота 0,868

Маса, т 2,42.

7.6.7. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 4,5

Висота циліндричної частини, м 6

Висота конічної частини, м 3

Діаметр випускної відтулини, м 0,45.

Для зберігання соди приймаємо 1 бункер.

7.6.8. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.6.9. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 2,668т соди: 14,686т шихти – 2,668 т соди

2,4024т шихти – Х т соди.

Х=0,436т соди

Виходячи з того ,що встановлюється один бункер вагової лінії встановлюємо одні терези.

Технічна характеристика терезів ДВСТ-600п

Границя важення, кг 120-600

Об’єм ковша, м3 1,1

Цикл важення, с 240

Похибка, % 0,5

Маса, кг 880.

7.7. Лінія сульфату натрію

7.7.1. Розрахунок бункеру зберігання

Розрахунок проводимо за п.7.3.1. Приймаємо наступні розміри бункеру, м:

Н=0,1; Н1 =0,85; а=1,6; b=0,45.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.7.2. Вибір лоткового живильника

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.7.3. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.7.4. Вибір елеватора

Технічна характеристика стрічкового елеватора ЕЛГ-160

Продуктивність, м3/год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.7.5. Вибір сита

Технічна характеристика сита

Типорозмір 6501500

Розміри барабану, мм діаметр більшої основи 650 довжина 550

Число обертів барабану, хв.-1 30

Розмір фракції, мм 0-1

Приблизна середня продуктивність т/год. 1,5

Потужність двигуна, кВт 1.

7.7.6. Вибір дробарки

Технічна характеристика валкової дробарки

Типорозмір ДВГ- 2М

Продуктивність т/год 12

Розміри валків, мм діаметр 400 довжина 250

Частота обертання валків, об/с 3,3

Найбільший розмір кусків матеріалу, які можна завантажити, мм 32

Розмір кусків після дроблення, мм 2-8

Зазор між валками, мм 15

Потужність електродвигуна, кВт 9

Габаритні розміри, м: довжина 2,385 ширина 1,53 висота 0,868

Маса, т 2,42.

7.7.7. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 2

Висота циліндричної частини, м 3,8

Висота конічної частини, м 2

Діаметр випускної відтулини, м 0,45.

Для зберігання сульфату натрію приймаємо 1 бункер.

7.7.8. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.7.9. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 0,345т сульфату натрію. 14,686т шихти – 0,345 т сульфату натрію

2,4024т шихти – Х т сульфату натрію.

Х=0,0565т сульфату натрію.

Виходячи з того ,що встановлюється один бункер вагової лінії встановлюємо одні терези.

Технічна характеристика терезів ДВСТ-70

Границя важення, кг 35-70

Об’єм ковша, м3 0,16

Цикл важення, с 180

Похибка, % 0,5

Маса, кг 880.

7.8. Лінія крейди

7.8.1. Розрахунок бункеру зберігання

Розрахунок проводимо за п.7.3.1. Приймаємо наступні розміри бункеру, м:

Н=0,14; Н1 =0,7; а=1,4; b=0,45.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.8.2. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.8.3. Вибір стрічкового конвеєру

Для транспортування крейди вибираємо жолобчастий стрічковий конвеєр нормального типу 4025-40.

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.8.4. Вибір елеватора

Технічна характеристика стрічкового елеватора ЕЛГ-160

Продуктивність, м3/год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.8.5. Вибір сита

Технічна характеристика сита

Типорозмір 6501500

Розміри барабану, мм діаметр більшої основи 650 довжина 550

Число обертів барабану, хв.-1 30

Розмір фракції, мм 0-1

Приблизна середня продуктивність т/год. 1,5

Потужність двигуна, кВт 1.

7.8.6. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 2

Висота циліндричної частини, м 2,2

Висота конічної частини, м 2

Діаметр випускної відтулини, м 0,45.

Для зберігання крейди приймаємо 1 бункер.

7.8.7. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.8.8. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 0,268т крейди. 14,686 т шихти – 0,268 т крейди

2,4024 т шихти – Х т крейди.

Х=0,044 т крейди

Виходячи з того ,що встановлюється один бункер вагової лінії встановлюємо одні терези.

Технічна характеристика терезів ДВСТ-70

Границя важення, кг 35-70

Об’єм ковша, м3 0,16

Цикл важення, с 180

Похибка, % 0,2

Маса, кг 880.

7.9. Лінія вугілля

7.9.1. Розрахунок бункеру зберігання

Розрахунок проводимо за п.7.3.1. Приймаємо наступні розміри бункеру, м:

Н=0; Н1 =0,75; а=1; b=0,2.

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.9.2. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.9.3. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.9.4. Вибір елеватора

Технічна характеристика стрічкового елеватора ЕЛГ-160

Продуктивність, м3/год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.9.5. Вибір сита

Технічна характеристика сита

Типорозмір 6501500

Розміри барабану, мм діаметр більшої основи 650 довжина 550

Число обертів барабану, хв.-1 30

Розміри фракцій, мм 0-1

Приблизна середня продуктивність т/год. 1,5

Потужність двигуна, кВт 1.

7.9.6. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер циліндрично-конічної форми таких розмірів:

Діаметр циліндричної частини, м 1

Висота циліндричної частини, м 0,6

Висота конічної частини, м 1

Діаметр випускної відтулини, м 0,2.

Для зберігання вугілля приймаємо 1 бункер.

7.9.7. Вибір лоткового живильника

Приймаємо до установки один лотковий живильник.

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Діаметр труби, мм: 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.9.8. Вибір автоматичних терезів

З таблиці 7.1 видно, що кожної години для приготування 14,686т шихти необхідно 0,023т вугілля. 14,686т шихти – 0,023 т вугілля

2,4024т шихти – Х т вугілля

Х= 0,004 т вугілля

Виходячи з того ,що встановлюється один бункер вагової лінії встановлюємо одні терези.

Технічна характеристика терезів ДВСТ-5

Границя важення, кг 2-5

Об’єм ковша, м3 0,028

Цикл важення, с 45

Похибка, % 0,2

Маса, кг 420.

7.10.Лінія склобою

7.10.1. Розрахунок бункерів зберігання

Розрахунок проводимо за п.7.3.1. Приймаємо наступні розміри бункеру, м:

Бункер для зберігання покупного склобою:

Н=0,85; Н1 =1,11; а=2; b=0,45.

Бункер для зберігання власного, зворотного склобою

Н=0,26; Н1 =1,11; а=2; b=0,45;

де H – висота верхньої частини бункеру, м; H1 – висота нижньої частини бункеру, м; а – сторона нижньої частини бункеру, м; b – сторона випускної відтулини, м.

7.10.2. Вибір лоткового живильника

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6.

7.10.3. Вибір щокової дробарки

Технічна характеристика щокової дробарки

Типорозмір 175250

Розміри завантажувального отвору, мм ширина 175 довжина 250

Найбільший розмір кусків матеріалу, які можна завантажити, мм 149

Ширина розвантажувального отвору, мм 70

Число обертів ексцентрикового валу, хв.-1 300

Продуктивність при дробленні порід середньої твердості, м3 /год 2,5-5

Потужність електродвигуна, кВт 6.

7.10.4. Вибір стрічкового конвеєру

Технічна характеристика стрічкового конвеєру

Типорозмір 4025-40

Ширина стрічки, мм 400

Тип стрічки / кількість прокладок Б-820/3

Найбільша розрахункова швидкість стрічки, м/с 2,5

Найбільша продуктивність, м3 /год. 125

Найбільша потужність на барабані, кВт 4,4

Діаметр привідного барабану, мм 250.

7.10.5. Вибір елеватора

Технічна характеристика стрічкового елеватора ЕЛГ-160

Продуктивність, м3/год. 4-7

Швидкість руху ходової частини, м/с 1,0-1,7

Ширина ковшів, мм 160

Крок ковшів, мм 300

Ємність ковшів, л 0,65

Ширина стрічки, мм 200

Максимальна висота, м до 30.

7.10.6. Вибір електромагнітного сепаратора

Технічна характеристика електромагнітного барабану

Типорозмір СЕ-171

Розміри барабану, мм діаметр 900 довжина 1000

Напруженість електромагнітного поляна поверхні барабану, кА/м 119,5

Кількість магнітних полюсів 3

Потужність електродвигуна, кВт 1

Число обертів барабану, об/с 0,39; 0,43; 0,47

Продуктивність, т/год. 50

Маса машини, кг 4800

7.10.7. Розрахунок бункера вагової лінії

Розрахунок проводимо за п.7.3.8. Приймаємо бункер циліндрично-конічної форми розмірами

Діаметр циліндричної частини, м 3,5

Висота циліндричної частини, м 5

Висота конічної частини, м 2

Діаметр випускної відтулини, м 0,45.

Для зберігання склобою приймаємо 2 бункера.

7.10.8. Вибір лоткового живильника

Технічна характеристика лоткового живильника

Типорозмір КВ1Т-0,15

Розміри труби, мм: діаметр 1594,9

максимальна довжина, м 3,3

Продуктивність, м3 /год 6

7.10.9. Вибір мірного бункеру

Діаметр циліндричної частини, м 1,5

Висота циліндричної частини, м 1

Висота конічної частини, м 1

Діаметр випускної відтулини, м 0,45
Література

1 – ГОСТ 10117-91 Бутылки стеклянные для пищевых жидкостей. -введен 01.01.93.

2 – Гулоян Ю.А., Казаков В.Д., Смирнов В.Ф. Производство стеклянной тары. – М.: Легкая индустрия, 1979. – 256с.

3 – Федоров В.А., Гулоян Ю.А. Производство сортовой посуды. – М.: Легкая промышленность, 1983. – 184с.

4 – Солинов Ф. Г. Производство листового стекла. М., Стройиздат, 1976, 288с.

5 – Волгина Ю.М. Теплотехническое оборудование стекольных заводов. – М.: Стройиздат, 1982. – 276с.

6 – Зубанов В.А. Механическое оборудование стекольных и ситалловых заводов. М., „Машиностроение”, 1975 – 408с

7 – Методичні вказівки до курсового і дипломного проектування для студентів IV-V курсів спеціальності 7.091609 „Хімічна технологія тугоплавких неметалевих і силікатних матеріалів” спеціалізації „Технологія скла” денної та заочної форм навчання / С.І. Максимович. – Дніпропетровськ: УДХТУ, 1997. – 41с.

8 – Методические указания к самостоятельной работе и практическим занятиям по курсу „Оборудование заводов и основы проектирования” для студентов IV курса специальности 25.08 / Сост. Э.М. Сардак, С.И. Максимович, В.Д. Савченко. – Днепропетровск: ДХТИ, 1992 – 48с.

9 – Е.С. Ахлёстин. Транспортирующие машины стекольных заводов. – Иваново: Ивановский энергетический институт имени В.И. Ленина, 1975 – 104с.

10 – Проектирование цементных заводов. Под ред. Зозули П.В. Никифорова Ю.В.–Санкт–Петербург: Синтез, 1995.– 445с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:31:35 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
14:13:20 24 ноября 2015
кто то круто потрудился. молодец!!!
оля23:38:36 10 марта 2010
Отлично
Сергей17:09:14 05 мая 2007Оценка: 5 - Отлично

Работы, похожие на Реферат: Расчет стекловаренного цеха

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151189)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
