Реферат: Расчёт мостового сооружения

Название: Расчёт мостового сооружения
Раздел: Рефераты по технологии
Тип: реферат Добавлен 01:05:53 15 августа 2005 Похожие работы
Просмотров: 2588 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
  1. Исходные данные для расчетов


Размеры и монтажный вес балок по типовым проектам Инв. №710/5


ln, м

h, м

с1, м

l, м

Pкб, кН

Pаб, кН

13,3

0,90

0,30

12,70

128,57

118,59


Размеры поперечного профиля автодорожных мостов СНиП 2.05.03–84


Категория дороги

Общее число полос движения

Габарит

Ширина, м

Полосы

безопасности

Проезжей части

III

2

10

1,5

7,0


9. Вычисление постоянных нагрузок на 1 погонный метр главной балки.

Нормативная постоянная нагрузка на 1 погонный метр балки от ее собственного веса и веса стыка, объединяющего соседние балки, кН/м.

Для крайней балки:

Для любой промежуточной балки:

где - соответственно монтажный вес крайней и промежуточной балок, кН

- полная длина балки, м

- толщина плиты, м

d – расстояние между осями балок, м

С0 – ширина стыка между соседними балками, м

- удельный вес железобетона (24,5 )

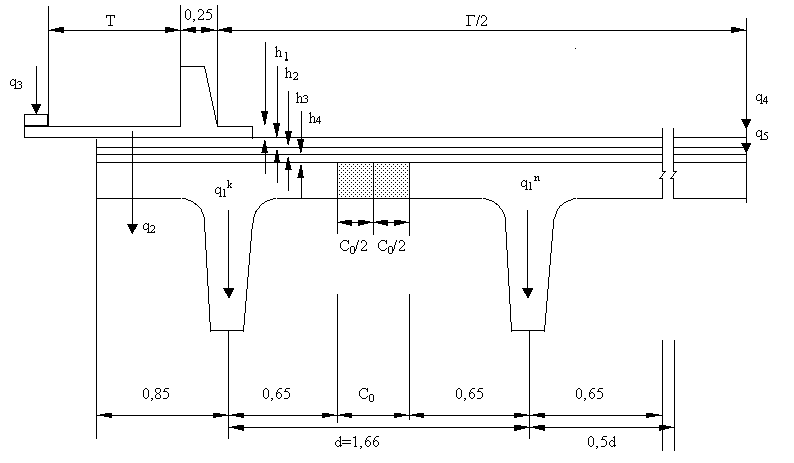

Рис. 12.1 Схема к определению постоянной нагрузки на крайнюю и промежуточную балки.

Нормативный вес 1 погонного метра типовых железобетонных блоков тротуаров пониженного типа (Инв. № 384/42)

q2 = 6,7 кН/м при ширине тротуара Т=1,5м

Нормативный вес 1 погонного метра типовых металлических перил (Инв. № 384/42)

q3 = 0,42 кН/м

Нормативный вес 1 погонного метра асфальтобетонного покрытия шириной Г кН/м

где h1 – толщина покрытия (0,07 – 0,08м)

1 – удельный вес асфальтобетона (23 кН/м3)

Г – габарит моста, м

Нормативный вес 1 погонного метра трехслойного основания под покрытие шириной Г кН/м.

где h2 – толщина защитного слоя бетона (0,4м);

h3 – толщина слоев гидроизоляции (0,01м);

h4 – толщина выравнивающего слоя бетона (0,03м);

2 –удельный вес защитного слоя бетона (23,5кН/м3);

3 –удельный вес слоя изоляции (15кН/м3);

4 –удельный вес выравнивающего слоя бетона (23,5кН/м3);

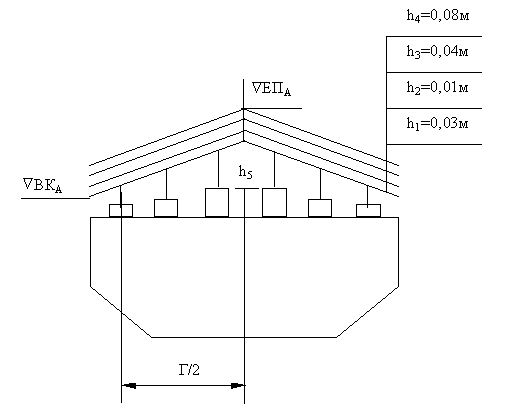

Примечание: Поперечный уклон на мосту рекомендуется создавать установкой балок на подферменники разной высоты или приданием уклона ригелю опоры.


9.1 Суммарная постоянная нормативная нагрузка на 1 погонный метр балки.


    1. Суммарная постоянная расчетная нагрузка на 1 погонный метр балки

Расчетная постоянная нагрузка получается умножением постоянной нормативной нагрузки на соответствующие коэффициенты надежности по нагрузке, ( );

Для крайней балки, кН/м:


где - коэффициент надежности по нагрузке для всех постоянных нагрузок кроме q4 и q5.

- коэффициент надежности по нагрузке для трехслойного основания под покрытие (q5).

- коэффициент надежности для асфальтобетонного покрытия, равной 1,5 для автодорожных и 2,0 для городских мостов.


10. Определение коэффициентов динамичности и коэффициентов поперечной установки.


Очевидно, что временная нагрузка, находящаяся на пролетном строении моста (А-II, НК-80, толпа на тротуарах), не одинаково нагружает каждую балку пролетного строения. Кроме того, при движении она создает дополнение к статической динамическую нагрузку.

При расчетах балок пролетных строений мостов динамическое воздействие временной нагрузки учитывается коэффициентом динамичности (1+), а неравномерность нагружения балок – коэффициентом поперечной установки ().

Коэффициент поперечной установки показывает, какая часть всей временной нагрузки приходится на конкретную балку пролетного строения.

В практике проектирования мостов применяют несколько методов вычисления коэффициента поперечной установки.

При пролетных строениях из балок без диафрагм для определения коэффициента поперечной установки можно применять метод упругих опор. Этот метод предполагает, что балки пролетного строения являются упруго проседающими опорами, а плита балок рассматривается как многопролетная (поперек пролетного строения) неразрезная балка. Распределения временной нагрузки между балками зависит от жесткости балок и плиты, пролета балок и плиты.

    1. Коэффициенты динамичности для автодорожных и городских мостов.

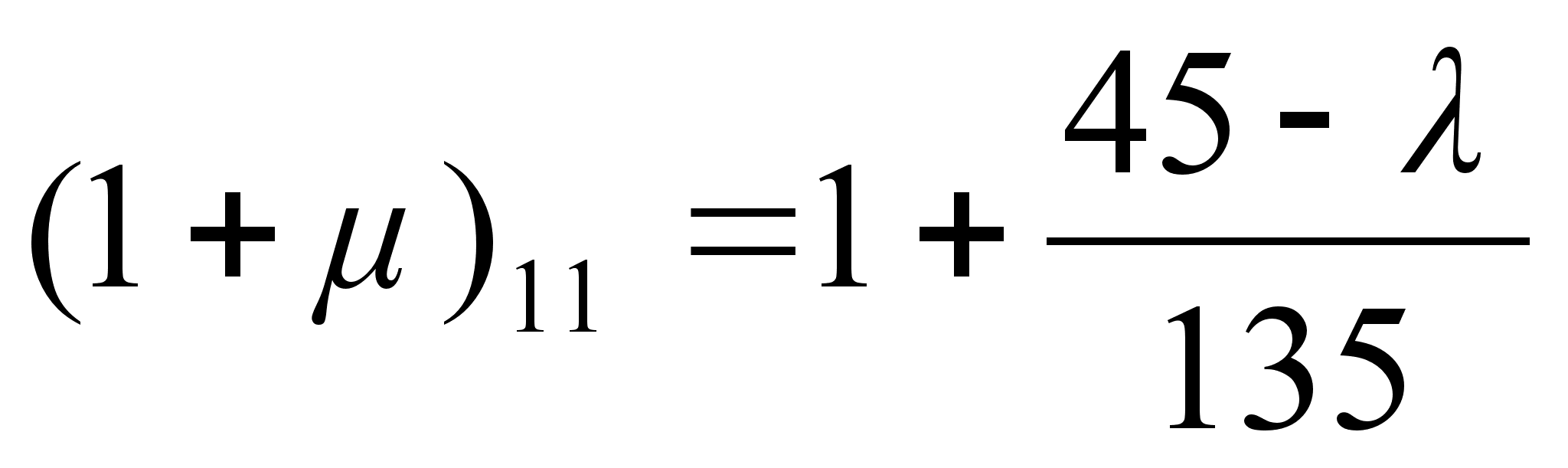

Для автомобильной нагрузки А-II:

, но не менее 1,0


где - длина загружения линии влияния принимается равной расчетному пролету (l) балки при определении изгибающего момента в середине пролета балки.

Для колесной нагрузки НК-80:

(для промежуточных значений - по интерполяции)

Для толпы на тротуарах:

    1. Коэффициенты поперечной установки.

Вначале необходимо вычислить геометрические характеристики поперечного сечения балки в середине пролета. Для этого фактическое сечение балки заменяем расчетными (рис.13.1)

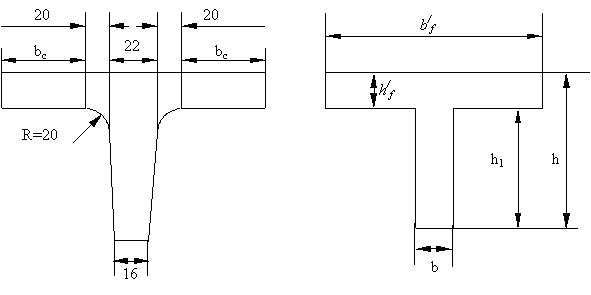

Рис. 13.1 Схема к определению геометрических характеристик балки:

а – фактическое сечение балки;

б – расчетное сечение балки.

Расчетная толщина ребра балки:

Расчетная ширина плиты балки на стадии эксплуатации.

Ширина плиты балки (), вводимая в расчет, должна быть не более и не больше расстояния между осями балок, т.е. сначала вычисляем максимальную величину .

где hп – фактическая толщина плиты балки, см

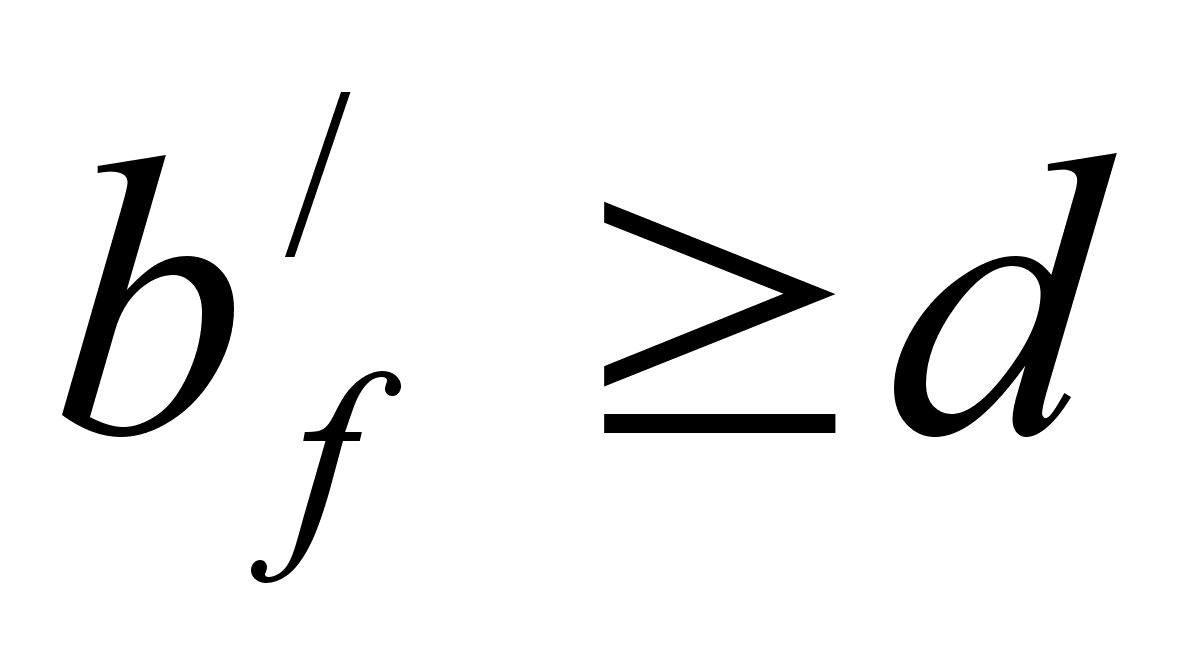

Если эта величина будет больше или равна расстоянию между осями балок (), то расчетную ширину плиты принимаем равной d.

где d – расстояние между осями балок (166 см)

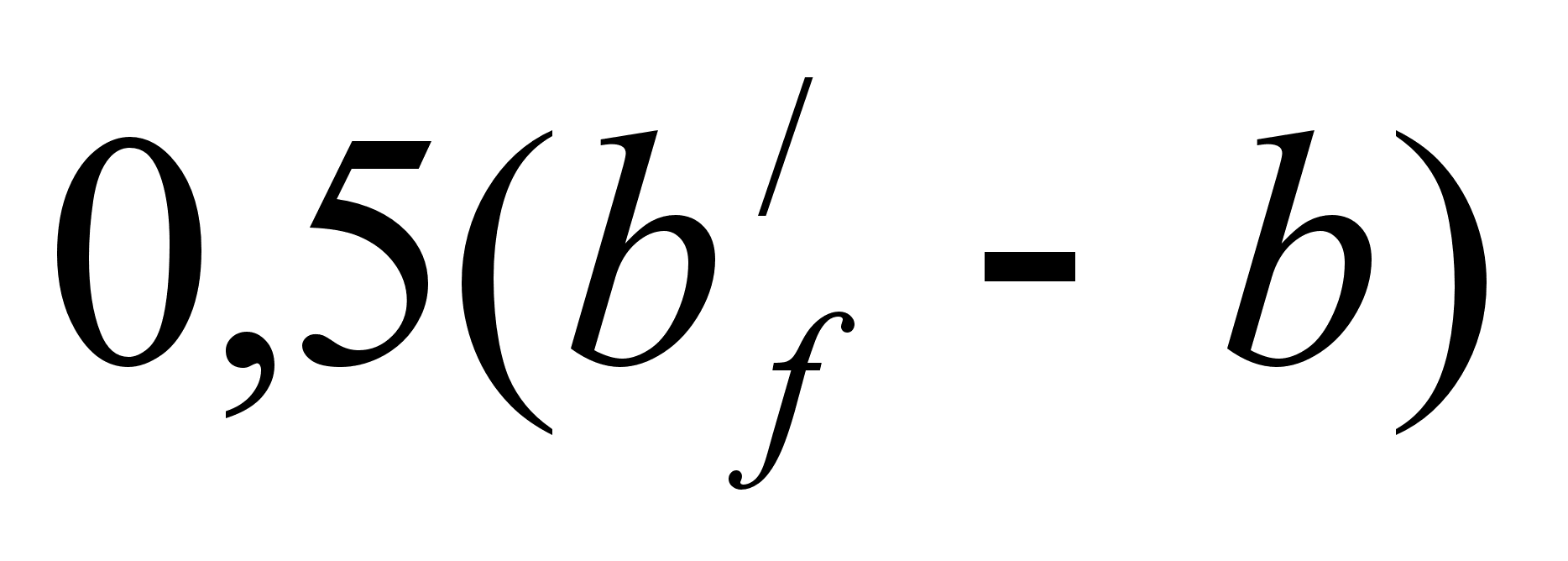

Свес плиты, считая от конца вута, см





где - вводимая в расчет ширина плиты, см

Расчетная толщина плиты с учетом вутов, см:

где 1, 2, 3, 4 – площади участков плиты, приводимые к равновеликой площади прямоугольника шириной, равной и высотой .

Для балок по типовым альбомам 710/1 и 710/5 (рис. 13.1)

При этом ширина свесов плиты не должна быть больше шести ее толщин, т.е. .

Площадь поперечного расчетного сечения балки, см2:

где h1 – высота ребра балки (), см

h – полная высота балки, см

Статический момент сечения балки относительно оси I-I проходящей через верхнюю грань плиты, см3:


Расстояние с верха балки до центра тяжести сечения, см:

Момент инерции сечения балки относительно оси II-II (рис.3.1) проходящей через его центр тяжести, см:

Момент инерции сечения плиты, шириной один метр, см4:

где bпл=100 см

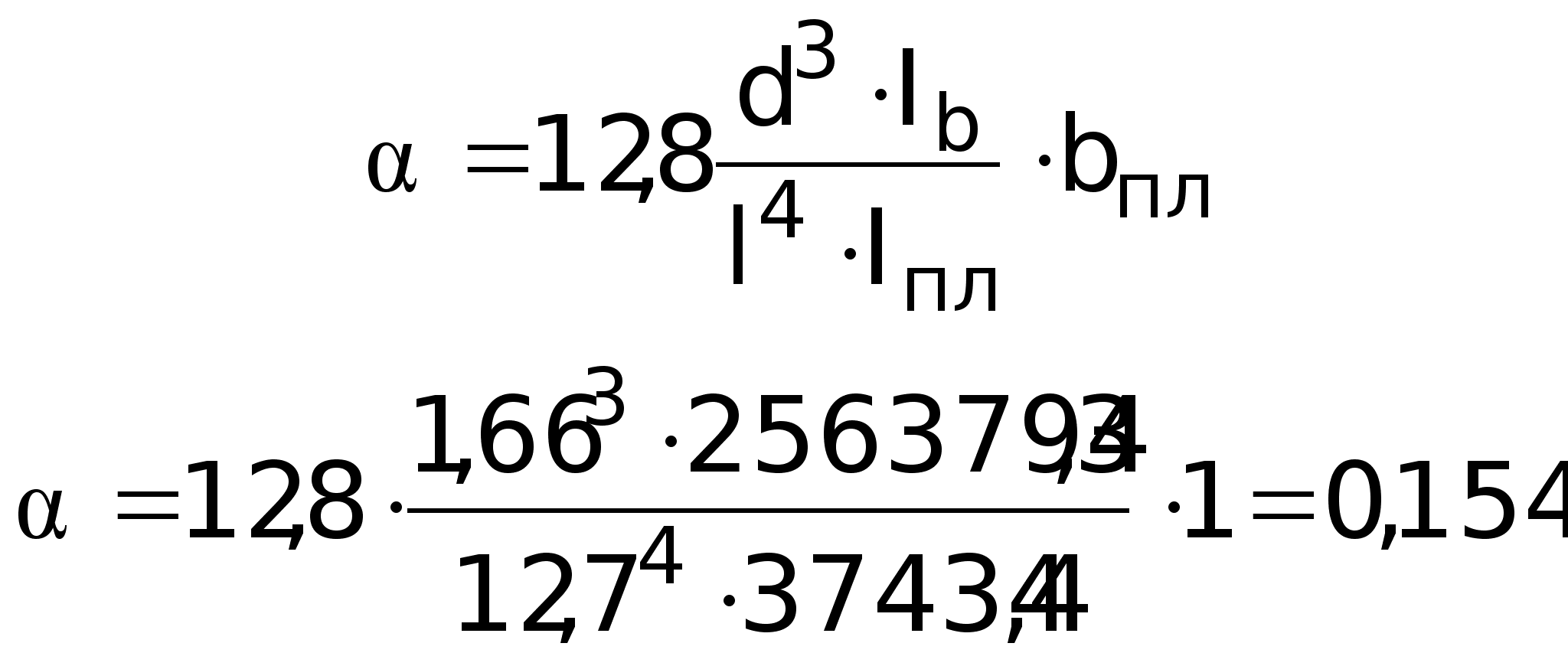

Для вычисления давлений на главную балку от единичной силы, перемещаемой поперек пролетного строения от одной крайней главной балки до другой, по которым в зависимости от коэффициента , характеризующего отношение жестокостей главной балки и плиты главных балок в пролетном строении, находят ординаты давлений на одну из главных балок.

где d – расстояние между осями главных балок, м;

l – расчетный пролет главной балки, м;

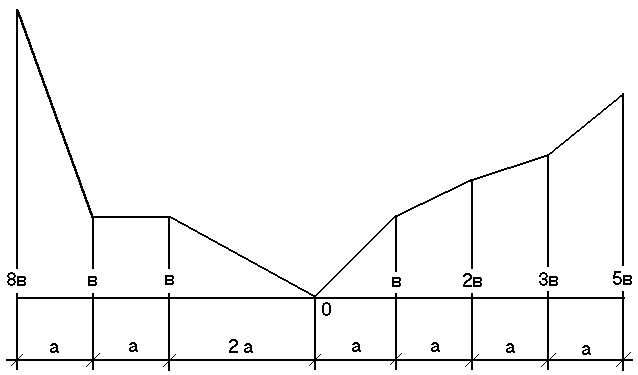

Ординаты давлений на главную балку в масштабе откладывают под схемой пролетного строения и концы ординат соединяют прямыми линиями, и таким образом строят линию влияния давлений на главную балку.


В таблицах /7/ ординаты давлений на главную балку обозначают буквой с цифрами индексами (), из которых первая цифра обозначает номер балки, для которой находят ординаты давлений, вторая – номер балки, над которой находится единичный груз (Р=1).

Ординаты линии влияния под левой и правой консолями пролетного строения () вычисляют по формуле:

где dк, d – расстояние между осями главных балок и длина консоли плиты крайних балок.

Примечание. Для пролетных строений из балок по типовым альбомам инв. 710/1 и 710/5, dк=0,85м, d=1,66 м.

При вычислении под левой консолью пролетного строения единичную силу (Р=1) располагают над левой крайней балкой, а единичный момент (М=1) прикладывают на консоль этой же балки.

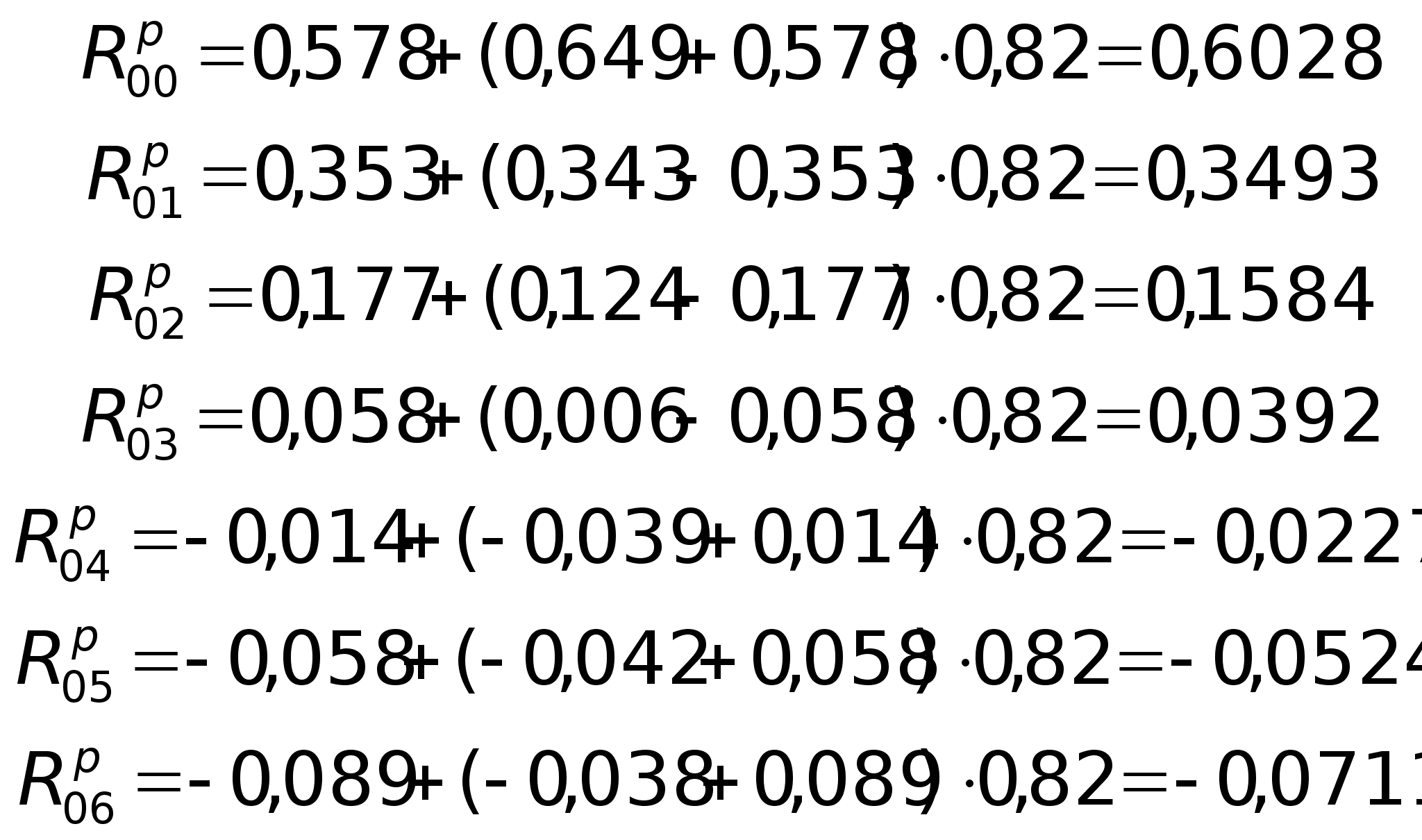

Величины ординат и давлений на главную балку N2n соответственно от единичной силы и единичного момента находят по таблицам /7/, а ранее принятые обозначения индексов (n) и (r) сохраняются, т.е. n – означает номер балки, для которой строят линию влияния, и r – номер балки, к которой приложены единичные силы.

При вычислении под правой консолью пролетного строения поступают иначе. Единичную силу прикладывают к правой крайней балке, а единичный момент оставляют приложенным к консоли левой крайней балки, но давление от единичного момента () в виду симметричности пролетного строения и особенности построения таблиц находят не для балки N2n, а для балки ей симметричной в пролетном строении. В этом случае значение индексов (n) и (r), ранее принятые, для ординаты давления на главную балку от единичного груза () сохраняются, а для ординаты давления от единичного момента () изменяются. Значение (n) принимается равное номеру балки, симметричной той, для которой строится линия влияния, а (r) – равное номеру левой крайней балки, т.е. нулю.

Например, в пролетном строении, имеющим 7 балок и присвоении крайней левой балке номера «ноль» для вычисления ординаты линии влияния под левой консолью индексы n и r будет иметь следующие значения:


Для крайней балки №0

Найденные ординаты откладываются под соответствующими консолями и их концы соединяются прямой линией с концами уже построенной линии влияния.

Далее над линией влияния в пределах ширины пролетного строения устанавливается временная нагрузка с соблюдением требований СниП 2.05.03-84 по установке временных нагрузок по ширине моста, т.е. автомобильная нагрузка А-II одна или две полосы может быть установлена на мосту с соблюдением и без соблюдения полосы безопасности, нагрузка НК-80 только с соблюдением полосы безопасности и только на одной полосе движения. Ордината линии влияния под равнодействующей временной нагрузки будет равна коэффициенту поперечной установки для данной нагрузки.

Например: Пользуясь линией влияния для крайней балки №0, найти КПУ для временных нагрузок.


Для НК-80

Для толпы на одном тротуаре (левом)

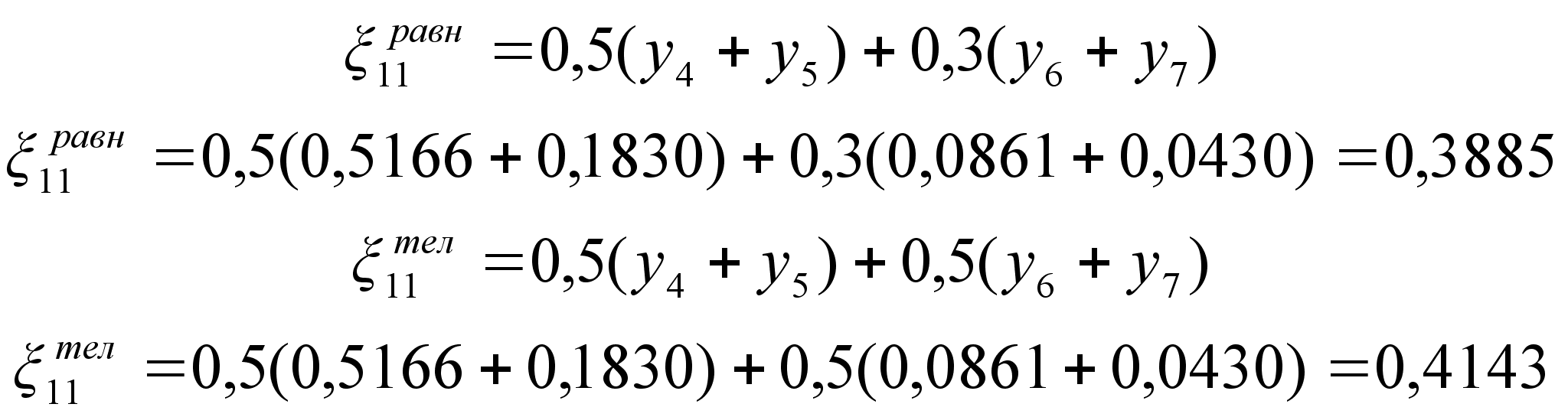

Для автомобильной равномерной части нагрузки А – II, установленной без соблюдения полосы безопасности.

Для автомобильной равномерной части нагрузки А – II, установленной без соблюдения полосы безопасности для тележки А – II.

Для автомобильной равномерной части нагрузки А – II, установленной c соблюдения полосы безопасности.

Для автомобильной равномерной части нагрузки А – II, установленной c соблюдения полосы безопасности для тележки А – II.


11. Расчетные усилия в сечениях главной балки

Расчетную временную нагрузку на главную балку получают умножением нормативной нагрузки на соответствующие коэффициенты надежности на нагрузке (), коэффициенты динамичности (1+) и коэффициенты поперечной установки ().

Коэффициенты надежности по нагрузке () для временных вертикальных нагрузок в СНиП 2.05.03-84, табл.14 имеют следующие величины:

Для нагрузки НК–80 ________________________________1,0;

Для нагрузки от толпы на тротуаре при

учете совместно с другими нагрузками_________________1,2;

Для равномерной части нагрузки А–II __________________1,2;

Для тележки нагрузки А–II ___________________________

, но не менее 1,2

где - длина загружения линии влияния одного знака

При расчете элементов пролетных строений автодорожных мостов (главные балки, диафрагмы) должны рассматриваться три основные сочетания постоянных и временных нагрузок (СниП 2.05.03-84 п.2.12):

Первое – постоянная нагрузка плюс НК-80;

Второе – постоянная нагрузка плюс А-II (один или два ряда) без соблюдения полосы безопасности;

Третье – постоянная нагрузка плюс А-II с соблюдением полосы безопасности и плюс толпа на тротуарах.

При этом число полос нагрузки, размещаемой на мосту, не должно превышать установленного числа полос движения.

Расстояние между осями смежных полос нагрузки должны быть не менее 3,0м.

При многополосном движении в каждом направлении и отсутствии разделительной полосы на мосту ось крайней (внутренней) полосы нагрузки каждого направления не должна быть расположена ближе 1,5м и от осевой линии или линии, разделяющей направления движения. При этом на мосту размещается столько полос движения, сколько их поместится над линией влияния давлений на главную балку одного знака.

11.1 Расчетный изгибающий момент в середине пролета главной балки.

При вычислении изгибающего момента удобно пользоваться линией влияния моментов для расчетного сечения, загруженной действующими равномерно распределенными и сосредоточенными нагрузками (рис. 14.1).


Рис.1 4.1 Схема к определению изгибающего момента в середине пролета балки: а – расчетная схема балки; б – линия влияния изгибающего момента в середине пролета балки и ее загружение; l – расчетный пролет балки, - ординаты линии влияния под осями тележки А–II, P – давление одной оси тележки, - площадь линии влияния, q – все виды равномерно распределенной нагрузки.


Изгибающий момент в середине пролета балки вычисляем для трех сочетаний загружения, кНм.

Первое загружение – постоянная нагрузка плюс НК – 80

где – расчетная постоянная нагрузка на 1 погонный метр главной балки, кНм

– эквивалентная равномерно распределенная нагрузка от НК – 80, кНм

– коэффициент поперечной установки для НК – 80

– коэффициент динамичности

– площадь линии влияния, м2

Второе загружение – постоянная нагрузка плюс нагрузка А – II без соблюдения полосы безопасности (одна или две и более поло, но не больше общего числа полос движения)

где q11 и Р11 – соответственно равномерная часть нагрузки А – II и давление одной оси тележки А – II

– ординаты линии влияния

– коэффициент надежности по нагрузке для равномерной части А – II и тележки соответственно

Третье загружение – постоянная нагрузка, плюс А – II с соблюдением полосы безопасности и плюс толпа на одном или двух тротуарах.

где – КПУ для нагрузки А – II, установленной на мосту с соблюдением полосы безопасности;

qТО – 3,92 – 0,0196=3,92-0,19621,3=3,50, но не менее 1,96кН/м2 – равномерная нагрузка на один м2 тротуара от толпы;

– длина загружения линии влияния, =l ;

Т – ширина тротуара в метрах.

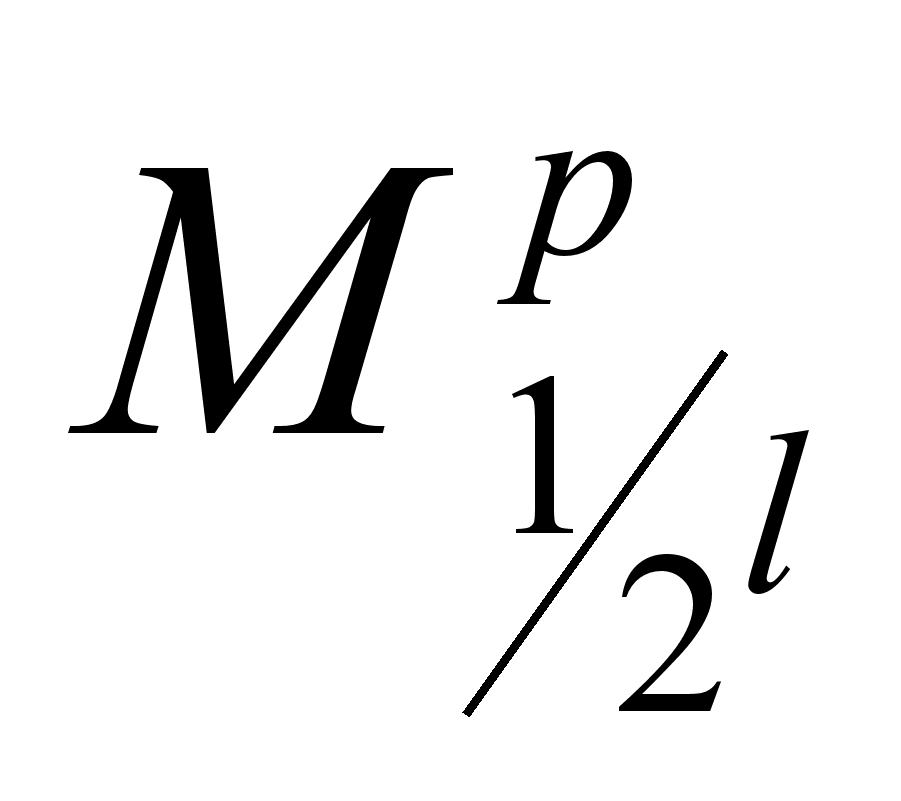

Из трех значений момента () за расчетный принимаем большее.

  1. Расчет балки на прочность по изгибающему моменту в середине пролета.


При выполнении курсового проекта расчет по прочности сводится к определению количества растянутой арматуры, ее размещение в ребре балки и вычислению несущей способности балки при заданных геометрических размерах поперечного сечения.

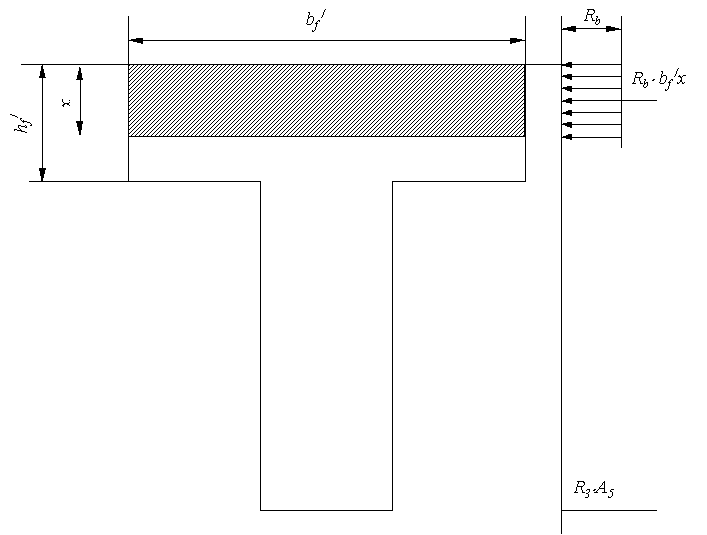

Вначале необходимо назначить класс бетона и арматуры, которые будут использованы для изготовления рассчитываемой балки. Выписать их основные характеристики, указать расчетный пролет балки (l), основные размеры расчетного сечения ().

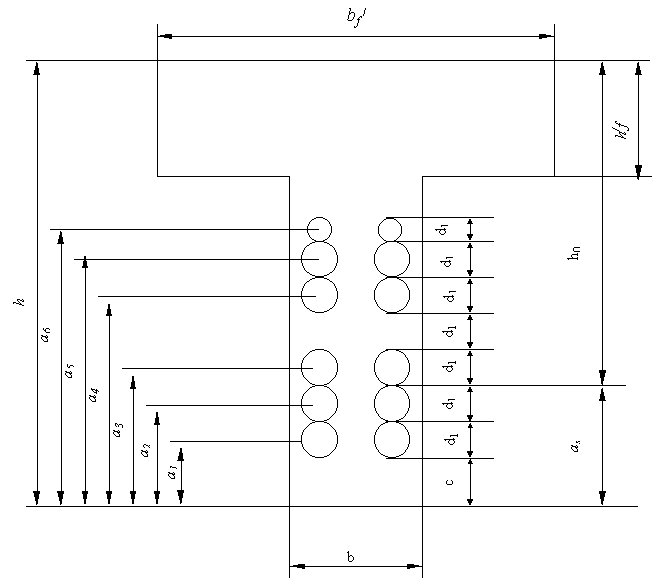

Далее предварительно назначаем расстояние от низа балки до центра тяжести растянутой арматуры (Qs), равным 10 – 15 см.

Вычисляем далее рабочую высоту сечения балки, см

где h – высота балки, см

Требуемую площадь сечения растянутой арматуры, определяем по формуле, полагая, что высота сжатой зоны бетона будет равна расчетной высоте плиты балки.

где – расчетный изгибающий момент

Rs – расчетное сопротивление арматуры для первой группы предельных составлений

Для армирования ребра балки рекомендуется применять арматуру диаметром 28 или 32 мм. Площадь поперечного сечения одного стержня (А1) принимают по таблицам или вычисляют как для круга диаметром, равным номинальному диаметру арматуры.

Требуемое число стержней принятого диаметра (d) будет равно:

Полученное число стержней округляем до большего ближайшего четного числа, принимаем 12 штук.

В ребре балки принятую арматуру размещают обычно в два ряда по ширине ребра (симметрично относительно продольной оси балки) и в несколько рядов по высоте балки. Обычно вертикальные ряды арматуры объединяют сваркой в два плоских каркаса. В случае расположения арматуры в таких каркасах более чем в три ряда по высоте необходимо через каждые три ряда устраивать просвет, равные диаметру арматуры. Просветы образуют установкой арматурных коротышей (длиной, равной шести диаметрам арматуры, 6d) в местах отгибов, а также через по длине каркаса.

Толщина защитного слоя бетона с боков и от низа ребра балки должна быть не менее 3 см.

Принятое число стержней располагаем в ребре балки, объединив их в два плоских каркаса.



Рис. 15.1. Схема к определению центра тяжести арматуры и рабочей высоты сечения балки: а1 – а2 – расстояние от низа балки до центра тяжести стержней; – наружные диаметры арматуры,

с=3 см – защитный слой бетона.

После размещения арматуры уточняем положение ее центра тяжести, см.

где

– наружные диаметры стержней арматуры, см

– площадь поперечного сечения одного стержня, см2

Далее из уравнения равновесия внутренних усилий () находим высоту сжатой зоны бетона, предполагая, что граница сжатой зоны бетона в пределах полки.

где Rb – призменная прочность бетона для предельных состояний первой группы.

Здесь дальше может быть два случая расчета таврового сечения.

Первый случай – когда и второй – когда .



Рис.15.2. Схема к расчету балки таврового сечения.

Если , находим высоту растянутой части сечения балки (h-x). Далее одну пятую ее высоты сопоставляют с расстояниями рядов арматуры от низа балки, т.е. с величинами а1, а2, а3, а4…аi. Если для i–го ряда арматуры аi окажется более чем, то для этого ряда и каждого вышележащего необходимо вычислить коэффициент условий работы арматуры по формуле:

Для i–го ряда:

Для i+1 ряда:

и т.д. до последнего ряда арматуры.

Далее с учетом снижения расчетного сопротивления арматуры (Rs) i–го и вышележащих рядов с умножением его на соответствующие коэффициенты ma6 , необходимо еще раз уточнить положение центра тяжести арматуры. Это удобнее сделать, если на коэффициенты ma6 умножить площади поперечного сечения арматуры соответствующих рядов.

Уточненная площадь сечения всей арматуры (Аs, y) будет равна:

Уточненное положение центра тяжести арматуры:

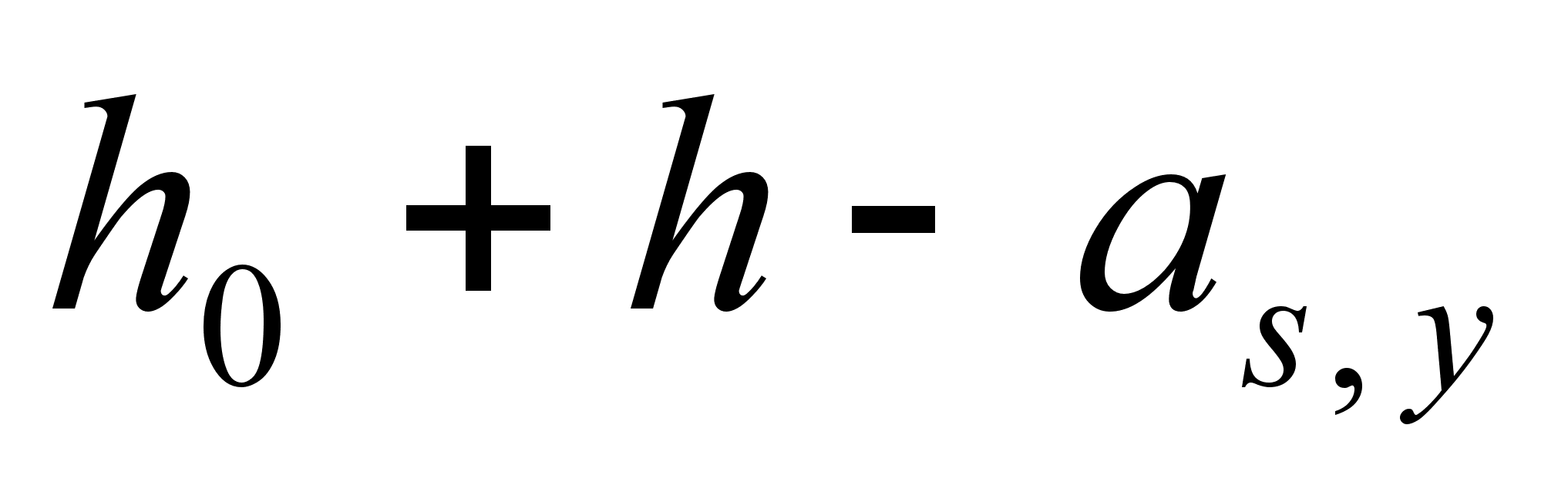

Полезная высота сечения балки, см

Высота сжатой зоны бетона (с учетом ma6).

Находим из уравнения равновесия внутренних сил, см.

Относительная высота сжатой зоны бетона:

Граничная относительная высота сжатой зоны бетона:

где 1=Rs=365МПа – для ненапрягаемой арматуры, МПа

2=500 МПа – предельное напряжение в арматуре сжатой зоны, зависящее от предельной сжимаемости бетона.

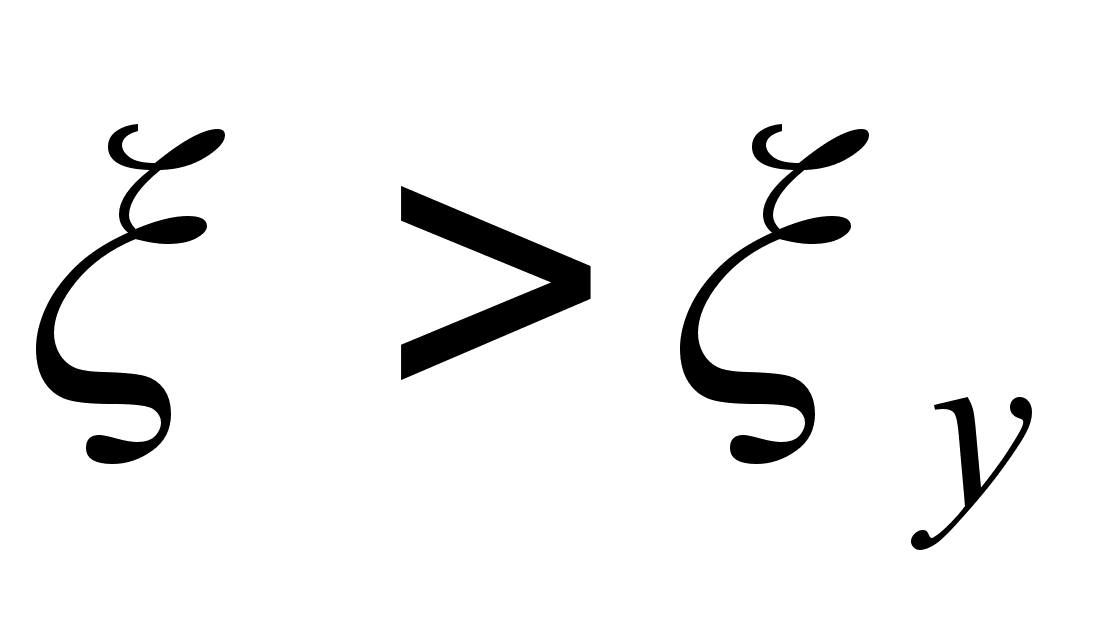

Если , то несущая способность балки таврового сечения определяется как прямоугольного высотой h и шириной .

Если , прочность балки достаточна.

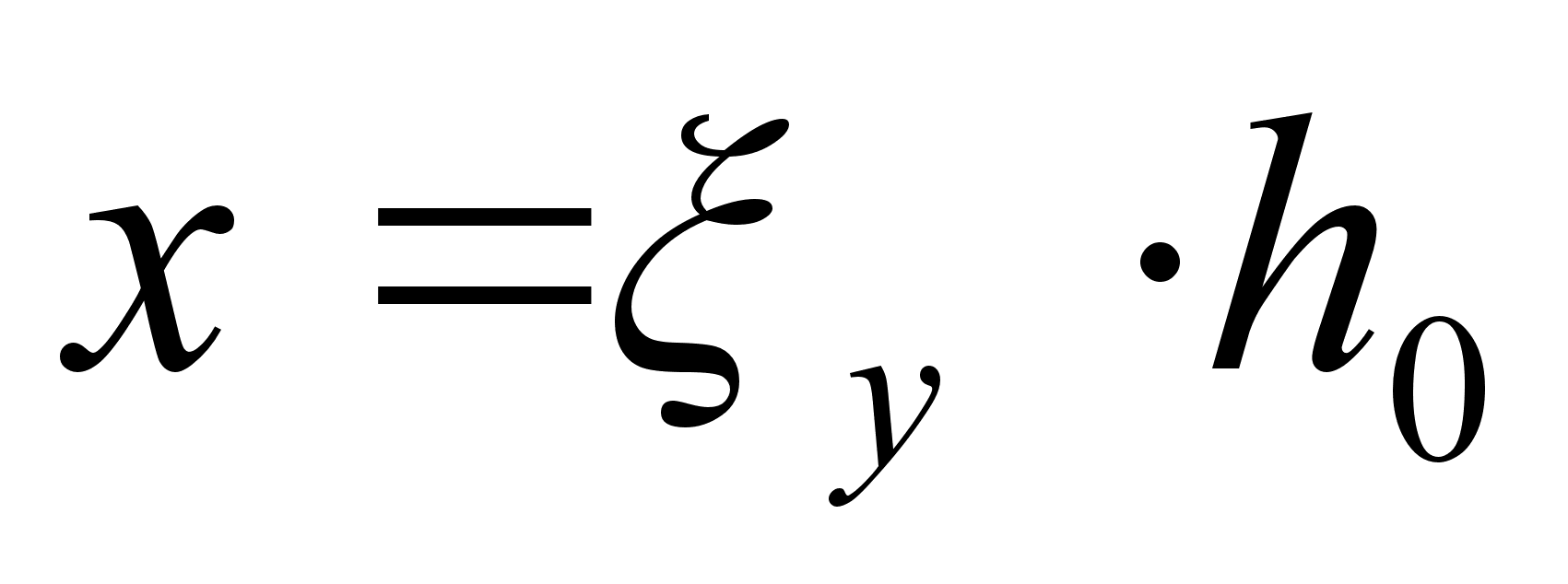

При , высоту сжатой зоны бетона ограничивают величиной, равной: .

Второй случай расчета ()

В случае если , то высоту сжатой зоны бетона находят также из уравнения равновесия внутренних сил:

Дальше повторяют все этапы расчета как для первого случая.

Окончательно несущую способность уже как для таврового сечения балки находят по формуле:

Если , то прочность балки достаточна.

Если это условие не выполняется и , то необходимо увеличить класс бетона и арматуры или увеличить высоту балки и повторить расчет.


  1. Определение мест отгибов рабочей арматуры (построение эпюры материалов).

Количество арматуры в ребре балки определялось для сече­ния в середине пролета, где действует максимальный изгибающий момент. К опорам в разрезных балках момент уменьшается до нуля. В этом случае всю рабочую арматуру доводить до опоры нецелесообразно.

При изготовлении конструкций в целях экономии стали, часть арматуры обрывают в пролете или отгибают, а сжатую зову бетона и таким образом используют ее для восприятия поперечных сил.

При отгибе или обрыве арматуры необходимо доводить до опоры не менее 1/3 принятого количества стержней и не менее двух.

Стержни, обрываемые или отгибаемые в пролете, должны заходить за место теоретического обрыва (отгиба) в сторону опоры на величину заделки арматуры. Для арматуры класса А – II при классе бетона В 30 и выше ls должна составить не менее 22d и 25d при классе бетона В 20 – B 27,5 (d – номинальный диаметр арматуры). Для армату­ры класса А – III длину заделки ls следует увеличивать соответственно на 5d.

Места теоретического отгиба (обрыва) арматуры определяются при проектировании конструкции по эпюре расчетного момента.

Полагая, что балка нагружена равномерно распределенной нагрузкой по всему пролету, эпюра изгибающих моментов будет параболической. Ордината параболы в середине пролета балки будет равна расчетному изгибающему моменту , а в любом сечении пролета балки может, определена аналитически по зависимости:

где х – расстояние от опоры до расчетного сечения, м

l – расчетный пролет балки, м

– расчетный изгибающий момент в середине пролета балки, кНм

При

С помощью вычисленных моментов х) строят эпюру действующих расчетных изгибающих моментов, откладывая их в масштабе на чертеже.

В таком же масштабе откладывают моменты М1 – М5. Они будут равны произведению площади поперечного сечения стержня () на расчетное сопротивление арматуры (Rs) и на плечо внутренней пары сил (z), равное расстоянию от центра сжатой зоны бетона до центра тяжести стержня соответствующего ряда. Для тех рядов стержней, которые расположены выше , расчетное сопротивление (Rs) должно быть умножено на коэффициент ma6, вычисленный для каждого ряда арматуры.

Для рядов арматуры, лежащей ниже , коэффициент ma6 принимается равным единице.


Точки пересечения линии расчетных изгибающих моментов с линией несущей способности балки (2) без двух стержней верхнего ряда, далее без двух стержней четвертого ряда и без двух стержней третьего ряда будут местами теоретического отгиба (обрыва) соответствующих стержней.

Места фактического отгиба (обрыва) стержней намечают на фасаде ребра балки, отступя от места теоретического отгиба на величину заделки (l3). горизонтальный и вертикальный масштабы фасада балки должны быть одинаковыми. Стержни отгибают в сжатую зону бетона под углом 30 - 60 (45) к продольной оси балки.

На участках длиной 2h0 от опорного сечения любое сечение, перпендикулярное продольной оси, должно пересекать не менее одного наклонного стержня. Если это условие не выполняется, необходимо в таком сечении установить дополнительные наклонные стержни.

Рис. 15.3 Схема к вычислению изгибающих моментов М1 – М5.

Концы отгибаемых стержней в балках пролетных строений мостов обычно приваривают к монтажным продольным стержням в сжатой зоне бетона.

Дополнительные наклонные стержни должны прикрепляться к продольным рабочим стержням односторонним сварным швом длиной 12d (двухсторонним – 6d) и высотой не менее 4 мм.

К одному стержню арматуры допускается приварить с каждого конца балки не долее двух наклонных стержней.

По рисунку определяется расстояние от оси опирания балки до начала отгибов стержней, которое должно быть воспроизведено при проверке несущей способности балки по поперечной силе.

34



  1. Исходные данные для проектирования.


а) Номер продольного профиля №4

б) Геологические данные: супеси до отметки – 5, далее глина с гравием.

в) Габарит и ширина тротуаров: Г-10+2*1,5

г) Размеры продольного профиля: а=17, b=0,8

д) Число судоходных пролетов: 2

е) Судоходный габарит:

Ширина 20, 20м

Высота по середине –3,5м

Высота у опор

ж) Класс рабочей арматуры балки: А-II

з) Класс бетона: В-35

и) Номер балок (См. схему):

к) Длина балки: 12,7м

л) Расчетная глубина промерзания: 1,2b=1,2*0,8=0,96м

м) Глубина общего размыва: 0,5b=0,5*0,8=0,4м

н) Глубина местного размыва: 1,2b=1,2*0,8=0,96м

о) Толщина льда: 0,4b=0,4*0,8=0,32м

п) Отметки уровня вод и ледохода:

УМВ=2b=2*0,8=1,6м

УВВ=6b=6*0,8=4,8м

РСУ=4,5b=4,5*0,8=3,6м

УВЛ=5b=5*0,8= 4м

р) Отверстие моста: 5,5a=5,5*17=93,5м

с) Временные нагрузки: А -I I ; НК-80

т) Продольный уклон моста в сторону низкого берега: 1%



Рис. 1.1 Продольный профиль мостового перехода а=17м, b=0,8м

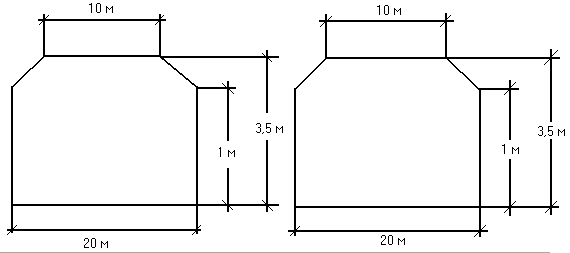

Рис.1.2 Размер судоходного габарита.


  1. Определение требуемой длины моста и разбивка его на пролеты.


Длина моста зависит от высотного положения пролетного строения моста и ширины отверстия моста.


    1. Определение отметки низа конструкции пролетного строения моста в коренном русле.


Для перекрытия судоходных пролетов применяем балки из предварительно напряженного железобетона. По типовому альбому Инв.№384/46 с полной длиной балок: Lпол=24м при высоте балок hбал=1,2м

Lпол=24м при высоте балок hбал=1,2м

Для перекрытия пойменных пролетов принимаем балки с каркасной арматурой по типовому альбому Инв.№710/5

Полная длина балок lпол= 12м; 15м;

Высота балок соответственно hбал=0,9м; 0,9м;


2.1.1 Определение отметки низа пролетного строения моста из условия обеспечения судоходства.


Учитывая, что мост имеет общий продольный уклон равный 1% в сторону правого берега, в точке А в судоходном габарите (рис.2.1)


где d – диаметр столба промежуточной опоры (1,66м).

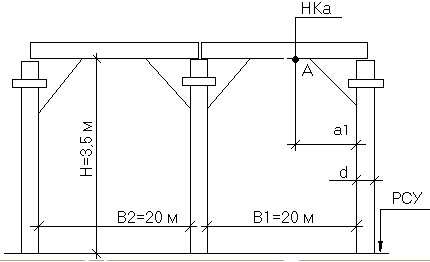

Рис.2.1 Схема к определению отметки низа пролетного строения из условия обеспечения судоходства.

где Н – высота судоходного габарита (3,5м)


2.1.2 Определение отметки низа конструкции

пролетного строения из учета пропуска высокой воды и высокого ледохода в точке А, в правом судоходном габарите.

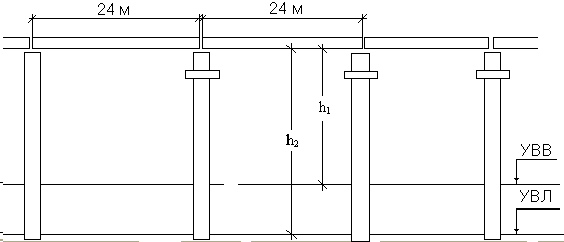

Рис.2.2 Схема к определению отметки низа конструкции пролетного строения из условия пропуска высокой воды и высокого ледохода.


2.1.2.1 Из условия пропуска высокой воды.

где h1 – возвышение низа пролетного строения над уровнем высокой воды.

h1 =0,5м

2.1.2.2 Из условия пропуска высокого ледохода.

где h1 – возвышение низа пролетного строения над уровнем высокого ледохода. h2=0.75м

Из полученных трех значений строения принимаем наибольшее: отметка низа конструкции пролетного строения в точке А, из условия обеспечения судоходства.


2.1.3. Определение отметки верха пролетного строения в коренном русле в точке А.

Рис.2.3 Схема к определению отметки верха балки в точке А.


    1. Определение требуемой длины моста.

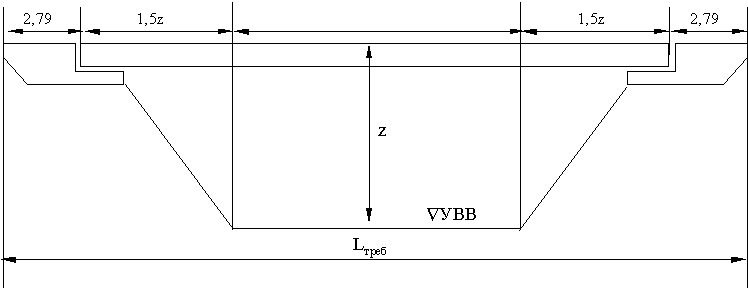

Рис. 2.4 Схема к определению требуемой длины моста.

Определение возвышения верха балки над уровнем высокой воды

Требуемая длина моста

где l0 – отверстие моста по заданию

х – длина открылков, зависит от длины береговых пролетов


    1. Разбивка моста на пролеты

Учитывая, что в коренном русле перекрыт пролет балкой полной длины Lпол=109,58м оставшаяся длина моста, которую необходимо перекрыть и разбить на пролеты будет равна.


    1. Принятая длина моста

где б=0,05м зазор между торцами балок

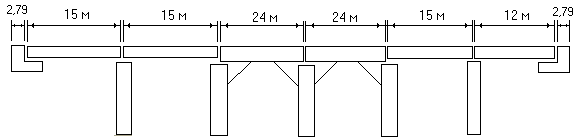

Рис.2.5 Схема к определению принятой длины моста


  1. Определение количества балок в

пролетном строении моста.

3.1 Количество балок с каркасной ненапрягаемой арматурой по типовому альбому Инв.№710/5 .

где Г габарит моста (10м)

Т ширина тротуаров (1.5м)

dк – длина свеса полки крайней балки (0,85м)

d расстояние между осями балок (1,66м)


Принимаем 8 балок с каркасной ненапрягаемой арматурой по типовому альбому Инв.№710/5 .

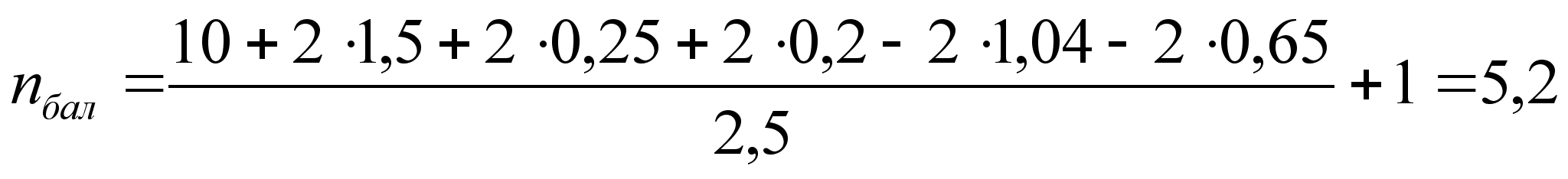

3.2 Количество балок с предварительно напряженной арматурой по типовому альбому Инв.№384/46.

dк=1,04м , d=2,5м


Принимаем 6 балок с предварительно напряженной арматурой в пролетном строении моста по типовому альбому Инв.№384/46.

3.3 Проверка величины свисания тротуарного блока над крайней балкой с каркасной ненапрягаемой арматурой.

Необходимо выполнение условия:


3.4 Свисание тротуарного блока над крайней балкой с предварительно напряженной арматурой.

Необходимо выполнение условия:


х=-0,34м , что меньше 0,65м, следовательно условие выполняется.

Рис. 3.1 Схема к определению количества балок в пролетном строении моста.


  1. Определение длины ригеля опоры №3


Рис. 4.1 Схема к определению длины ригеля опоры №4


    1. Определение длины ригеля из условия установки, 8 балок с каркасной ненапрягаемой арматурой по типовому альбому Инв.№710/5

Расстояние между осями балок d1=1,66

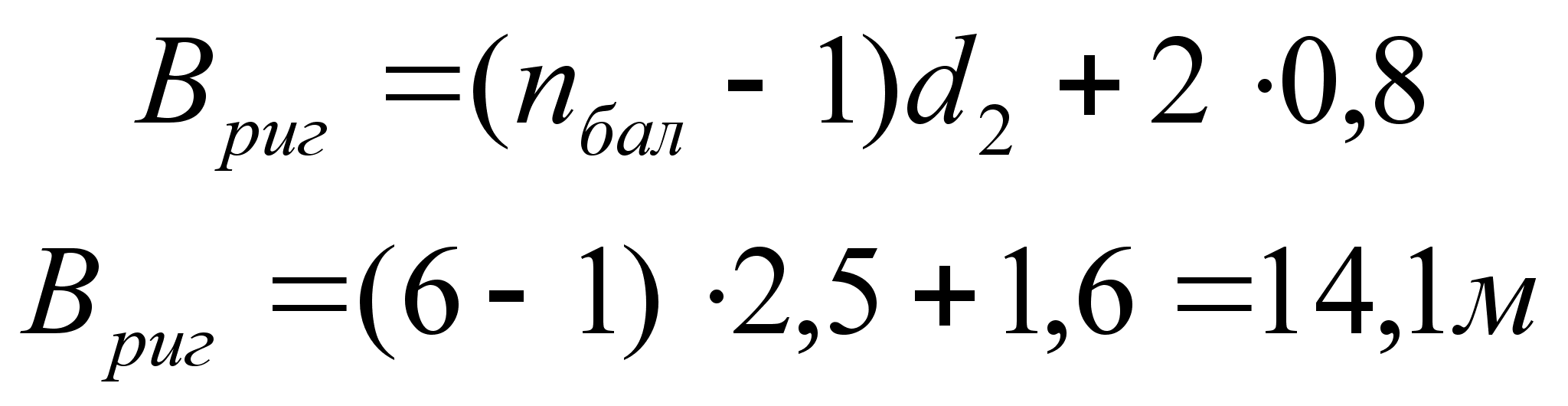

    1. Определение длины ригеля из условия установки 6 балок с предварительно напряженной

арматурой с расстояниями между осями балок d2=2,5 по типовому альбому Инв.№384/46

Принимаем длину ригеля Вриг=14,1м из условия установки 8 балок с каркасной ненапрягаемой арматурой по типовому альбому Инв.№ 710/5.


5. Определение отметки низа пролетного строения в береговом пролете в точке В.

Рис.5.1 Схема к определению отметки низа конструкции

пролетного строения моста в береговом пролете и проверки

условия пропуска высокой воды и высокого ледохода.

где hб,12 – высота балки длиной 12м

- (см. рис.2.3)

i – продольный уклон моста

5.1.1 Проверка обеспечения пропуска высокой воды в береговом пролете.

Необходимо выполнение условия следовательно условие выполняется


5.1.2 Проверка обеспечения пропуска высокого ледохода в береговом пролете.

Так как h2=0,75м, следовательно условие выполняется.

6. Определение отметок верха ригеля и

насадки опоры моста.

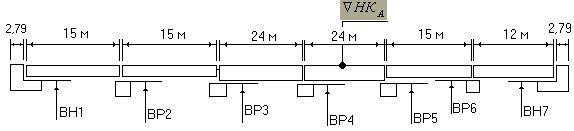

Рис. 6 Схема к распределению отметок верха ригеля и насадки опор моста.

    1. Отметка ригеля моста опоры №5

где hпф – высота подферменника (0,15)

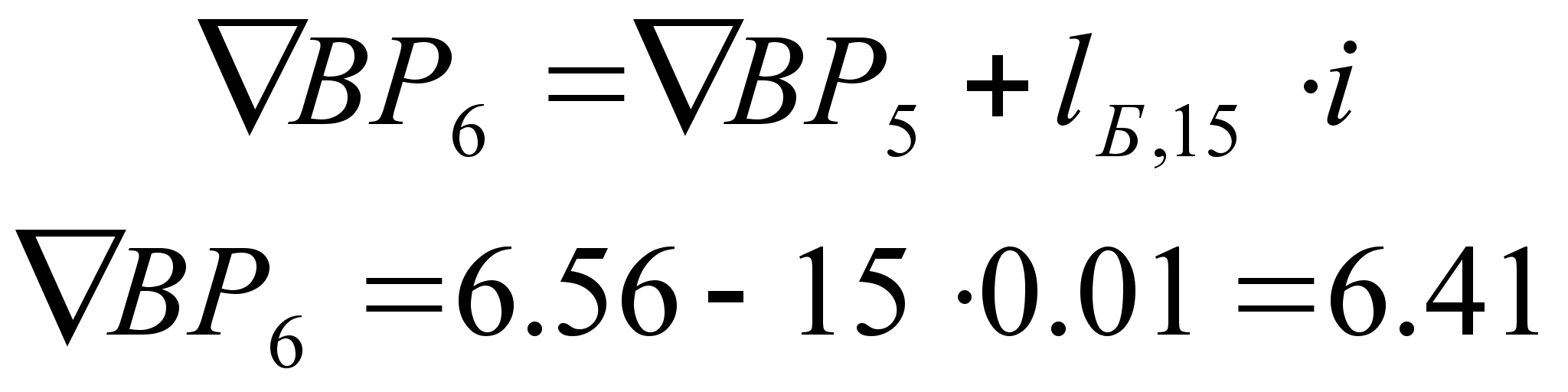

    1. Отметка верха ригеля опоры №6

    1. Отметка верха насадки опоры №7

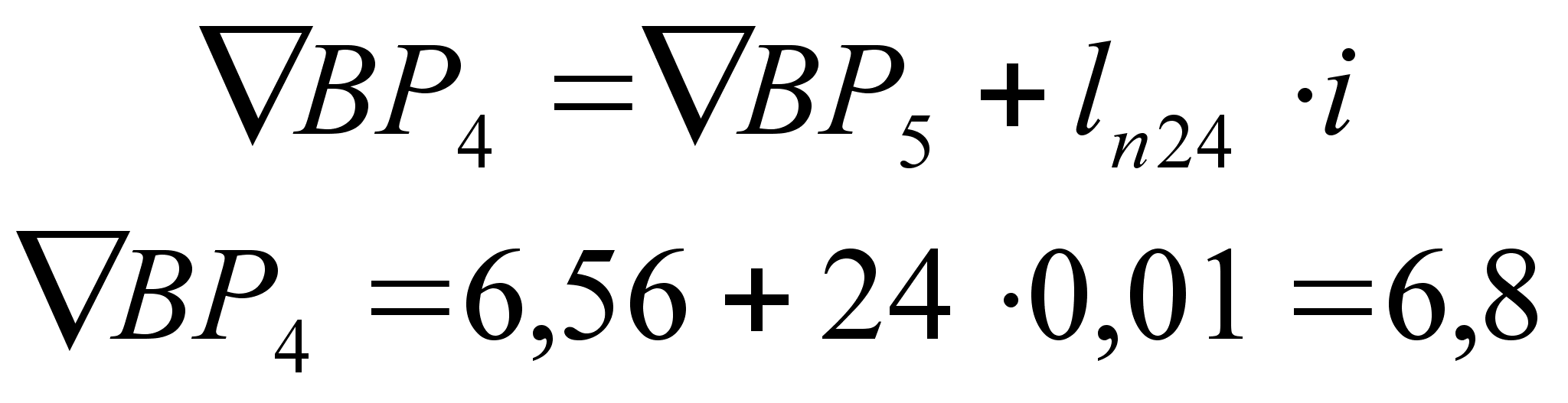

    1. Отметка верха ригеля опоры №4

    1. Отметка верха ригеля опоры №3

    1. Отметка верха насадки опоры №2

    1. Отметка верха насадки опоры №1


Проверка:


  1. Определение отметок ездового полотна в начале и конце моста.

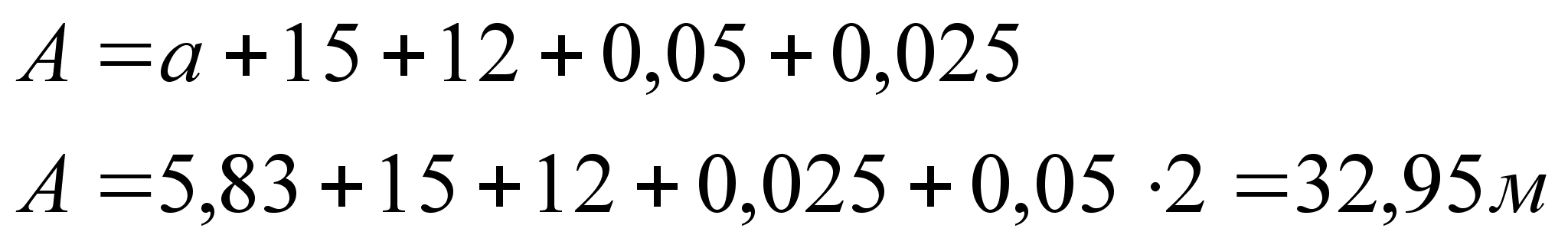

    1. Определение отметки ездового полотна в точке А (рис. 7.1)

Рис. 7.1 Схема к определению отметки ездового полотна в точке А.

h1 – выравнивающий слой (0.03м)

h2 – слой гидроизоляции (0,01м)

h3 – защитный слой из мелкозернистого бетона (0,04м)

h4 – асфальтобетонное покрытие (0,08м)

h5 – возвышение верха балки по оси моста над крайней балкой

    1. Отметка ездового полотна в начале и конце моста .

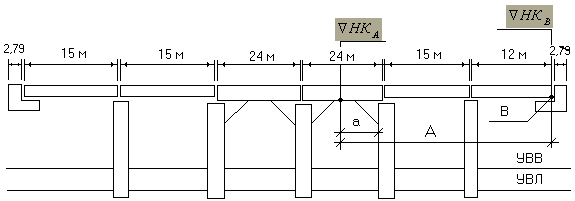

Рис. 7.2 Схема к определению отметок ездового полотна в начале и конце моста.

с – расстояние от точки А до начала моста (75,16м)

в– расстояние от точки А до конца моста (35,74м)

Определение отметки ездового полотна в начале моста:

Определение отметки ездового полотна в конце моста:


13


Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:31:14 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
14:13:07 24 ноября 2015

Работы, похожие на Реферат: Расчёт мостового сооружения
Восстановление гидросистемы "Польского сада" усадьбы Г.Р ...
Темой дипломного проекта является восстановление гидросистемы "Польского сада" усадьбы Г.Р. Державина в г. Санкт Петербурге, наб.р. Фонтанки д.118 ...
Расчет стальных балок пролетного строения пешеходного мостика.
Расчетный пролет балки , сбор нагрузки производим с 0,95 м.
Раздел: Рефераты по строительству
Тип: дипломная работа Просмотров: 1324 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование мостового перехода
МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ...
В качестве расчетного принимаем двухблочное пролетное строение из обычного ж/б с пониженной строительной высотой с расчетным пролетом Lр=22,6 (м).
Расчет железобетонного пролетного строения начинается с составления расчетной схемы простой балки пролетом, равным расстоянию между осями опорных частей.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 755 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Детский ясли-сад на 140 мест с бассейном
Архитектурно - строительная часть расчетно-конструктивная часть Механика грунтов, основания и фундаменты Организационно-технологическая часть Охрана ...
Пролёт несущих стен во всех корпусах 6 м. Высота от уровня земли до конька 13,5 м. Отметка дна подвала относительно уровня земли -1,8 м. Здание яслей сада имеет в высоту два этажа ...
Марка панели ПК-60.12 (серия 1.141-1, в.58), бетон марки В15, предварительно напрягаемая арматура класса Ат-V, способ предварительного напряжения - электротермический, расход ...
Раздел: Рефераты по архитектуре
Тип: реферат Просмотров: 10817 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 3.3 Оценка: неизвестно     Скачать
Проектирование 9-этажного дома
ОГЛАВЛЕНИЕ Введение 1. Архитектурно-конструктивная часть 1.1 Исходные данные 1.2 Генеральный план 1.2.1 Благоустройство и озеленение 1.3 Объемно ...
Для определения случая расчета таврового сечения определяется изгибающий момент, воспринимаемый полкой сечения при x=hf, х - высота зоны сжатого бетона.
АВ - АS - площади поперечного сечения, соответственно бетона и продольной арматуры, м2;
Раздел: Рефераты по строительству
Тип: дипломная работа Просмотров: 14670 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Производство бетона
... Российской Федерации Уральский Государственный Технический Университет "Факультет Экономики и Управления" Оценка: "бетон и Железобетон: технологии ...
Железобетон - это бетон, в который вводятся стальные стержни - арматура.
В некоторых случаях можно допустить более долгий срок твердения бетона - при возведении морских сооружений, дамб, плотин, набережных, мостов и т. п. Они строятся очень медленно, а ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 15022 Комментариев: 7 Похожие работы
Оценило: 17 человек Средний балл: 4.5 Оценка: 5     Скачать
Здания и сооружения
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский ...
... данного типоразмера, отличающихся по каким-либо другим техническим и технологическим признакам (марка бетона, количество и размещение арматуры, закладных деталей и отверстий и т.п. ...
Железобетонные балки применяют для перекрытия пролетов до 24 м. Балки используют таврового и П-образного сечения.
Раздел: Рефераты по строительству
Тип: учебное пособие Просмотров: 36536 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Легкие бетоны и изделия на их основе
Реферат На тему: "Лёгкие бетоны и изделия на их основе" Казань 2008 Содержание 1. Введение 2. Историческая справка 3. Классификация. 3.1 Бетоны на ...
Это позволяет успешно использовать их в несущих сборных и монолитных конструкциях - колоннах, плитах перекрытий, балках, фермах, пролетных строениях мостов, куполах, каркасах ...
- Конструкционные легкие бетоны плотностыо 1700-1800 марок по прочности М 200-М 400 применяют в армированных конструкциях - легкобетонных фермах, пролетных строениях мостов и др.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 9928 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Расчёт мостового сооружения (3698)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150072)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
