Реферат: Сумматор с параллельным переносом и автомат Мили

Название: Сумматор с параллельным переносом и автомат Мили
Раздел: Рефераты по цифровым устройствам
Тип: реферат Добавлен 08:13:01 20 июня 2005 Похожие работы
Просмотров: 1478 Комментариев: 7 Оценило: 2 человек Средний балл: 2 Оценка: неизвестно     Скачать

Министерство общего и профессионального образования

Самарский государственный технический университет

Кафедра: Робототехнические системы

Контрольная работа

Цифровые устройства и микропроцессоры

Самара, 2001



1. Используя одноразрядные полные сумматоры построить функциональную схему трехразрядного накапливающего сумматора с параллельным переносом.

РЕШЕНИЕ:

Одноразрядный сумматор рис.1 имеет три входа (два слагаемых и перенос из предыдущего разряда) и два выхода (суммы и переноса в следующий разряд).

Таблица истинности одноразрядного сумматора.

ai

bi

ci-1

Si

Ci

0

0

0

0

0

0

0

1

1

0

0

1

0

1

0

0

1

1

0

1

1

0

0

1

0

1

0

1

0

1

Рис. 1

1

1

0

0

1

1

1

1

1

1

Сумматоры для параллельных операндов с параллельным переносом разработаны для получения максимального быстродействия.

Для построения сумматора с параллельным переносом введем две вспомогательные функции.

Функция генерации – принимает единичное значение если перенос на выходе данного разряда появляется независимо от наличия или отсутствия входного переноса.


Функция прозрачности – принимает единичное значение, если перенос на выходе данного разряда появляется только при наличии входного переноса.


Сформируем перенос на выходе младшего разряда:

На выходе следующего разряда:


В базисе И-НЕ:


Накапливающий сумматор представляет собой сочетание сумматора и регистра. Регистр выполним на D-триггерах (рис. 2).

Q

Рис. 2


2.



3. Построить схему электрическую принципиальную управляющего автомата Мили для следующей микропрограммы:



РЕШЕНИЕ:

1. Построение графа функционирования:

Управляющее устройство является логическим устройством последовательностного типа. Микрокоманда выдаваемая в следующем тактовом периоде, зависит от состояния в котором находится устройство. Для определения состояний устройства произведем разметку схемы алгоритма, представленной в микрокомандах (Рис. 1).

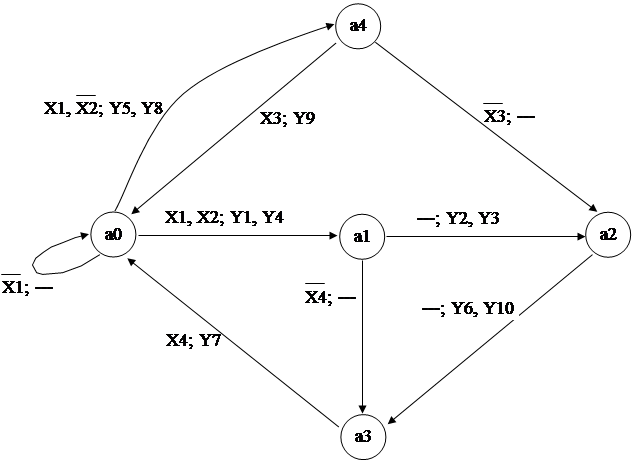

Полученные отметки а0, а1, а2, а3, а4 соответствуют состояниям устройства. Устройство имеет пять состояний. Построим граф функционирования.


Кодирование состояний устройства.

В процессе кодирования состояний каждому состоянию устройства должна быть поставлена в соответствие некоторая кодовая комбинация. Число разрядов кодов выбирается из следующего условия: , где М – число кодовых комбинаций, k – число разрядов.

В рассматриваемом устройстве М = 5 k = 3.

Таблица 1

Состояние

Кодовые комбинации

Q3

Q2

Q1

а0

0

0

0

а1

0

0

1

а2

0

1

0

а3

0

1

1

а4

1

0

0

Соответствие между состояниями устройства и кодовыми комбинациями зададим в таблице 1.

2. Структурная схема управляющего устройства.



3. Построение таблицы функционирования.

Текущее состояние

Следующее состояние

Условия перехода

Входные сигналы

обозначение

Кодовая комбинация

обозначение

Кодовая комбинация

Сигналы установки триггеров

Управляющие микрокоманды

Q3

Q2

Q1

Q3

Q2

Q1

а0

0

0

0

а1

0

0

1

Х1; Х2

S1

Y1; Y4

а0

0

0

0

а0

0

0

0

Х1

---

---

а0

0

0

0

а4

1

0

0

Х1; Х2

S3

Y5; Y8

а1

0

0

1

а2

0

1

0

---

S2 ; R1

Y2;Y3

а2

0

1

0

а3

0

1

1

---

S1

Y6;Y10

а3

0

1

1

а0

0

0

0

Х4

R2 ; R1

Y7

а3

0

1

1

а1

0

0

1

Х4

R2

---

а4

1

0

0

а0

0

0

0

Х3

R3

Y9

а4

1

0

0

а2

0

1

0

Х3

R3 ; S2

---

Таблица перехода RS триггера.

Вид перехода триггера

Сигналы на входах триггера

S

R

0 0

0

-

0 1

1

0

1 0

0

1

1 1

-

0


4. Запишем логические выражения для выходных значений комбинационного узла.

S1 Y1 Y4 = a0

S3 Y5 Y8 = X1 X2 a0

S2 R1 Y2 Y3 = a1

S1 Y6 Y10 = a2

R2 R1 Y7 = X4 a3

R2 = X4 a3

R3 Y9 = X3 a4

R3 S2 = X3 a4

Определим логическое выражение для каждой выходной величины.

S3 = X1 X2 a0

S2 = a1 Ú X3 a4

S1 = a0 Ú a1

R3 = X3 a4 Ú X3 a4

R2 = X4 a3 Ú X4 a3

R1 = a1 Ú X4 a3

Y1 Y4 = a0

Y5 Y8 = X1 X2 a0

Y2 Y3 = a1

Y6 Y10 = a2

Y7 = X4a3

Y9 = X3a4

5. Построение логической схемы комбинационного узла.

Входящие в выражения значения a0, a1, a2, a3, a4, определяемые комбинацией значений Q3 , Q2 , Q1 могут быть получены с помощью дешифратора.
