Реферат: Сетевые периферийные устройства HUB концентратор

Название: Сетевые периферийные устройства HUB концентратор
Раздел: Рефераты по информатике, программированию
Тип: реферат Добавлен 18:38:59 29 августа 2005 Похожие работы
Просмотров: 323 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Отпечатано

переработанной бумаге

Сетевые периферийные устройства HUB концентратор

8-PORT

Сетевые периферийные устройства HUB концентратор 10 BASE-T

ETHERNET HUB


Сетевые периферийные устройства HUB концентратор


Coдержание


Об этом руководстве


Глава 1. Введение

страницы

1.1 Что такое восьмипортовый Ethernet концентратор?... 1-1

1.2 Особенности концентратора .........................................1-2

1.3 Термины и примечания .................................................1-3

1.3.1 Кабель витая пара ................................................1-3

1.3.2 Модульное гнездо типа RJ-45..............................1-4

1.3.3 Модульный разъем типа RJ-45 ............................1-5

1.3.4 Соединение сегментов витой парой ...................1-5


Глава 2. Установка

2.1 Внешний осмотр ............................................................. 2-1

2.1.2 Передняя панель .................................................. 2-1

2.1.2 Задняя панель ...................................................... 2-2

2.2 Установка восьмипортового Ethernet концентратора ..2-4

2.3 Разъем AC Power адаптера .......................................... 2-4


Глава 3. Сетевое соединение


3.1 Руководящие принципы ................................................. 3-1

3.2 Организация сети на основе витой пары .....................3-4

3.3 Связь между сетями на основе витой пары .................3-5

3.4 Соединение ” тонкого ” Ethernet с сетью на основе

витой пары .......................................................................3-8

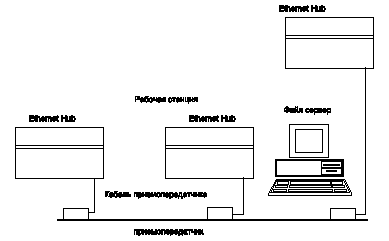

3.5 Соединение ” толстого ” Ethernet с сетью на основе

витой пары ...................................................................... 3-9


Сетевые периферийные устройства HUB концентратор Об этом руководстве


Это руководство детализирует функции связанные с установкой и действием 8-port Ethernet Hub и содержит следующие главы.


Глава 1, введение, описывает возможности и спецификации

объясняет некоторые технические термины и примечания для читателей не сталкивавшихся ранее с монтажом оборудования.


Глава 2, Установка, объясняет назначение каждого компонента на передней и задней панели восьмипортового Ethernet концентратора с иллюстрациями их установки.


Глава 3, Сетевое соединение, объясняет как использовать концентратор наиболее гибко и эффективно для конфигурации Вашей сети.



2. Вы можете также скомпоновать толстый Ethernet кабель с

сетью на основе витой пары через RJ-45 порт находя -

щийся на концнтраторе используя AUI( интерфейс блока

доступа к среде передачи ) адаптер. Адаптер имеет AUI

порт и модульное гнездо типа RJ-45 для преобразования

сигналов толстого кабеля в сигналы витой пары.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
Сетевые периферийные устройства HUB концентратор


3-10 Network Interconnection


Глава 1

Введение


3.5 Соединение ” толстого ” Ethernet с сетью

на основе витой пары

Сетевые периферийные устройства HUB концентратор

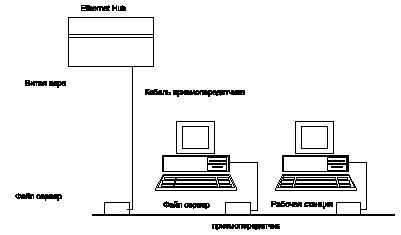

Восьмипортвый Ethernet концентратор позволяет подключать толстый коаксиальный Ethernet кабель к сети в которой в качестве передающей среды используется витая па - ра двумя способами.


1. Через AUI порт, Вы можите подключить ранее использовавшийся толстый Ethеrnet кабель к сети на основе витой пары. Пожалуйста ссылайтесь на следующий рисунок.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Network Interconnection 3-9

Сетевые периферийные устройства HUB концентратор3.4 Соединение ” тонкого ” Ethernet с сетью на

основе витой пары


Технически, восьмипортовый Ethernet концентратор может обеспечить гибкое расширение Вашей сети. Даже возможно скомпоновать тонкий Ethernet кабель типа RG-58 c Ethernet сетью на основе витой пары используя BNC порт через Т-коннектор. Вы можете ссылаться на следующий рисунок.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

RG -58 тонкий Ethernet кабель


3-8 Network Interconnection

Сетевые периферийные устройства HUB концентратор1.1 Что такое восьмипортовый Ethernet кон -

центратор?


Восьмипортовый Ethernet концентратор выполненный в соответствии со стандартом IEEE 802.3 10BASE-T, являестя многопортовым повторителем использующимся в сетях средлой передачи в которых служит кабель витая пара.Он содержит восемь RJ-45 портов для монтажа витой пары, один AUI порт толстого кабеля и один BNC порт для подключения тонкого кабеля, это позволяет подсоединять до 8 устройств( таких как Ethernet карта ), Ethernet приемопередатчик и Т- коннектор.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
Introduction 1-1
1.2 Особенности концентратора

Выполнен в соответствии со стандартом IEEE 802.3

10BASE-T

Сетевые периферийные устройства HUB концентратор
Обеспечивает обнаружение столкновений, тест компонов-

ки, повторную блокирoвку,восстановление синхронизации

Сетевые периферийные устройства HUB концентратор
Автоматическая изоляция поврежденного порта и автома-

тическoe его восстановление после устранения повреж-

Сетевые периферийные устройства HUB концентратор дения

Поддержка 8 портов стандарта RJ-45 с модульными гне-

здами для монтажа витых пар

Сетевые периферийные устройства HUB концентратор
AUI порт для толстого кабеля

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
BNC порт для тонкого кабеля


Сетевые периферийные устройства HUB концентратор Определение и автоматический выбор BNC или AUI

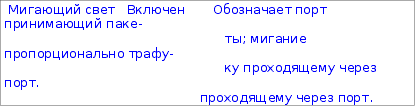

LED индикатор статуса компоновки для каждого порта

Сетевые периферийные устройства HUB концентратор LED индикатор для AUI и BNC портов

Сетевые периферийные устройства HUB концентратор
LED индикатор для TRAF, Power


1-2 Introduction

3. Через BNC порт Вы можете использовать тонкий коакси-

альный кабель типа RG-58, в качестве основной мгистра-

ли сети для соединения сетей на основе витых пар.
Однако, максимальная длина монтажа витой парой соста-

вляет 100 метров.

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
Сетевые периферийные устройства HUB концентратор


Network Interconnection 3-7

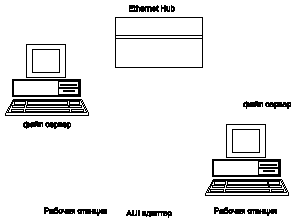

2. Вы можете также скомпоновать сети на основе витой

пары используя AUI порт. Пожалуйста ссылайтесь на

рисунок.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор



3-6 Network Interconnection


Сетевые периферийные устройства HUB концентратор1.3 Термины и примечания

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
1.3.1 Кабель витая пара
Кабель витая пара применяется в 10BASE-T Ethernet cетях в качестве передающей cреды. Спецификации представлены ниже.
Диаметр от 0.4 до 0.6 мм, провод не экранированный.

Сетевые периферийные устройства HUB концентратор
Характеристики сопротивления :

от 85 до 111 во всех частотах между 5 и 10 MHz

Сетевые периферийные устройства HUB концентратор
Потеря вставки :

<= 11.5 dB во всех частотах между 5 и 10 MHz
Introduction 1-3
1.3.2 Модульное гнездо типа RJ-45


Модульное гнездо типа RJ-45 являестя восьмиконтактным соединителем использующимся для монтажа сегментов сети витой парай.


Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор 1 2 3 4 5 6 7 8

Эта таблица показывает функции каждого контаката расположеннго на модульном гнезда типа RJ-45.

Сетевые периферийные устройства HUB концентратор

Номер контакта Функция

Сетевые периферийные устройства HUB концентратор

1 Вывод данных +

2 Вывод данных -

3 Ввод данных +

4 Не используется

5 Не используется

6 Ввод данных -

7 Не используется

8 Не используется



1-4 Introduction

Сетевые периферийные устройства HUB концентратор3.3 Связь между сетями на основе витой пары

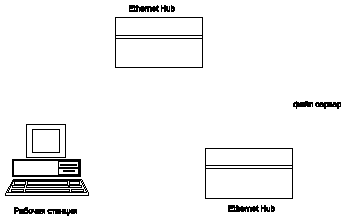

Через восьмипортовый Ethernet концентратор Вы легко можете соединить сети витой парой следующими способами.


1. Используя витую пару через RJ-45 модульное гнездо,

восьмипортовый Ethernet концентратор может взаимо-

действовать со смежным концентратором расширяя сеть


Когда Вы используете такую компоновку, одна из устано-

вок должна быть соединена с восьмым портом и нажат

TP8 SW, другая установка может подсоединяться к лю-

бому порту от 1 до 7, как показано на рисунке :


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор



Network Interconnection 3-5

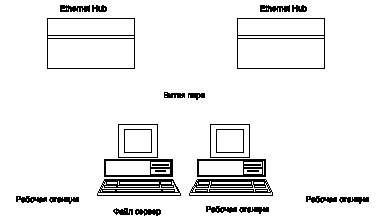

Сетевые периферийные устройства HUB концентратор3.2 Организация сети на основе витой

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор пары

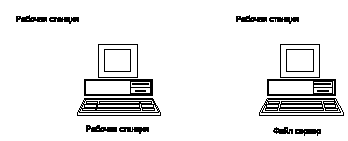

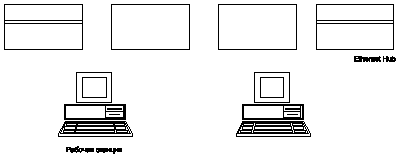

С Ethernet концентратором Вы можете прямо соединить компьютеры в конфигурацию звезда для организации Вашей сети. Смотрите рисунок приведенный ниже.
Сетевые периферийные устройства HUB концентратор


витая пара


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор Сетевые периферийные устройства HUB концентратор Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Network Interconnection 3-4

1.3.3 Модульный разъем типа RJ-45
Восьмиконтактный модульный разъем типа RJ-45 установлен на обоих концах кабеля витой пары


1.3.4 Соединение сегментов витой парой


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор
1 2 3 4 5 6 7 8 TP8 SW DC15V


Сетевые периферийные устройства HUB концентратор

Introduction 1-5



Глава 2

Установка

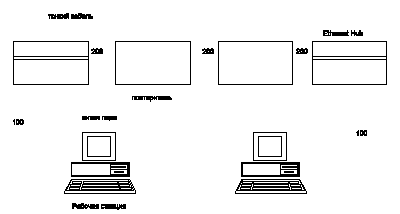

II . Ceтевое соединение через тонкий кабель:

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Замечание : Максимальная длина Ethernet сети через тонкий кабель составляет 800 метров.


III . Ceтевое соединение через толстый кабель :


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Замечание : Максимальная длина Ethernet сети через толстый кабель составляет 2000 метров.



Network Interconnection 3-3


Глава 3
Сетевое соединение

Сетевые периферийные устройства HUB концентратор



Модульное гнездо (1-8) типа RJ-45 поддерживающее

витую пару соединяет станцию с восьмипортовым Ethernet концентратором.

AUI порт представляет собой разъем D-типа, который позволяет подключать толстый сетевой кабель к концентратору.


BNC порт является BNC разъемом позволяющим подключать тонкий сетевой кабель типа RG-58 к концентратору.


Installation 2-3

Сетевые периферийные устройства HUB концентратор2.2 Установка восьмипортового Ethernet кон -

центратора


Шаг 1: Установите концентратор, так чтобы Вы могли видеть

переднюю панель.


Шаг 2: Подключите силовой кабель к силовому гнезду на

задней панели концентратора. Если он должным об-

разом выровнен , он должен вставляться легко.

Шаг 3: Другой коней силового кабеля подключите к розетке

или другому источнику напряжения.


Шаг 4: Подключите один конец кабеля витая пара в мо-

дульное гнездо типа RJ-45 помеченное цифрами от

одного до восьми на задней панели устройства.


Шаг 5: Если Вы хотите подключить толстый Ethernet сабель,

подсоедините внешний кабель приемопередатчика к

DIX разъему концентратора, зафиксируйте подклю-

чение.

Шаг 6: Если Вы хотите подключить тонкий Ethernet сабель,

подсоедините BNC T-Коннектор к BNC разъему на

передней панели устройства.


Предупреждение: Если BNC порт не используется, к нему

должен быть подключен терминатор( 50-

Ом)


2-4 Installation

Сетевые периферийные устройства HUB концентратор2.3 Разъем AC Power адаптера


1) Силовое гнездо расположено на адаптере вблизи

TP8 SW. Ссылайтесь на рисунок 2-4

2) Подключите силовой кабель к адаптеру, затем подсое-

дините его к розетке.

Теперь установка завершена.


Рисунок 2-4


Сетевые периферийные устройства HUB концентратор


Installation 2-5

2. Руководящие принципы для максимизации длины

Ethernet сети.


Сетевые периферийные устройства HUB концентратор На пути между двумя станциями может быть размещено

максимум от трех до четырех Ethernet концентраторов

или повторителей, в соответствии с Вашей сетевой сре-

дой.


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор Как только использовано три коаксиальных сегмента,

дальше должен компоноваться сегмент стандарта

10BASE-T.

Ссылайтесь на следующие примеры, они улучшат ваше

понимание.

I. Cетевое соединение через витую пару :

Сетевые периферийные устройства HUB концентратор

Замечание: Максимальная длина Ethernet сети через витую

пару составляет 500 метров.


3-2 Network Interconnection

Эта глава объясняет назначение различных компонентов расположенных на передней и задней панелях концентратора и поясняет их работу.

Сетевые периферийные устройства HUB концентратор

2.1 Внешний осмотр


Перед тем как установить концентратор, внимательно осмотрите его и ознакомьтесь с функциями каждой части устройства и только затем продолжайте инсталляцию.


2.1.1. Передняя панель


На передней панели, расположены два LED индикатора для AUI и BNC порт, 8 LED индикаторов для портов поддерживающих витую пару, два LED индикатора для TRAF и Power

с лево на право соответственно.


Сетевые периферийные устройства HUB концентратор


Installation 2-1

AUI LED включен, когда AUI порт передает или принимает данные .


BNC LED включен, когда BNC порт передает или принимает

данные .


LED индикатор 1-8 включен, когда концентратор принимает сигналы от станции. Однако, если связь потеряна, индикатор выключится. Каждый LED индикатор соответствует порту RJ-45 для монтажа витой пары.


TRAFFIC LED мигает, когда движение определено.


POWER LED включен, при наличии напряжения.


2.1.2 Задняя панель


Задняя панель концентратора, содержит 8 модульных гнезд типа RJ-45 и несколько соединителей и переключателей обозначенных с лево на право.


2-2 Installation

Восьмипортовый Ethernet концентратор позволяет организовать сети различных топологий.Используя концентратор, Вы можете эффективно построить и гибко соединить сети средой передачи в которых служит кабель витая пара. Кроме того, концентратор способен соединить различные коаксиальные системы, используя широкий диапазон конфигурации.


Сетевые периферийные устройства HUB концентратор 3.1 Руководящие принципы

Не имеет значения какой тип среды и конфигурации Вы выбираете для построения Вашей сети, определенные руководящие принципы должны быть выполнены.

1. Провод витая пара, коаксиальный кабель и кабель

приемопередатчика - рекомендуемое расстояние.


Среда Соединение Макс. расстояние .
витая пара концентратор-станция 100 метров
витая пара концентратор- концентратор 100 метров
витая пара концентратор-AUI 100 метров

адаптер


Кабель концентратор- Ethernet 50 метров

Приемопе- приемопередатчик

редатчик (AUI)

Тонкий кабель концентр.- концентр. 200 метров

Толстый кабель концентр.-концентр. 500 метров


Network Interconnection 3-1




Глава 1

Введение


Благодарим вас за приобретение нашего изделия! Это руководство предназначено для установщика локальных сетей. Оно содержит информацию необходимую для установки и работы EtherHub Accton . Это изделие является восьмипортовым smart Ethernet концентратором, стандарт 10BАSE-T, с собственным микропроцессором, предназначенным для упрощения установки и поиска неисправности в сетях. Концентратор содержит панель LED индикаторов ( SmartWatch™ ), которая включает индикаторы использования, для обеспечения удобного контроля за состояниями концентратора.


Кроме того, в особенности концентратора входит автоматическое разделение и пересвязь, защита от “ зависания ” и автоматичес­кое определение полярности для сетевых кабелей.

C автоматическим разделением и пересвязью, любой порт автоматичес­ки изолируется, если на нем случится столкновение. Когда состояние придет в норму, порт автоматически восстановится.


C функциями устранения зависания, концентратор автоматически останавливает передачу аварийных фреймов, которые могут послужить причиной потери данных для всех пользователей сети.

Джаббер обращается к аварийным Ethernet фреймам, которые явно слишком длительные и передаются от сбойной Ethernet карты.


C автоматическим определением полярности, концентратор распознает и регулирует подключаемые кабели, которые могут быть “ зашиты” с неправильной полярностью на принимающей паре. Это относится только к 10BASE-Т портам.


Введение 1-1

Особенности

ыСоответствие спецификации повторителя IEEE 802.3 и стан-

дарту 10BASAE-T

ыСобственный микропроцессор, предназначен для контроля се-

тевого использования, столкновений, связь и состояние разде-

ла порта

ыПанель LED индикаторов, включая индикаторы использования,

для сообщения действие / конфигурация и облегчение диаг-

ностики проблем

ыВосемь не зависимых RJ-45 портов для подключения 10BASE-

T неэкранираваного кабеля витая пара

ыОдин порт RJ-45 шлейфового подключения

ыОдин BNC порт для подключения кабелей стандарта 10BASE2

ы Для защиты сетевой системы автоматически отделяются не

исправные порты

фАвтоматическое определение полярности и автоматическое

исправление ошибок произошедших во время монтажа


1-2 Введение

Приложение В

Контакты и кабели, последовательность, назначения


RJ-45 разъем( на стороне концентратора)

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторконтакта назначение

Контакт 1 Ввод принимаемых данных +

Контакт 2 Ввод принимаемых данных -

Контакт 3 Вывод передаваемых данных +

Контакт 4 Вывод передаваемых данных -

Сетевые периферийные устройства HUB концентратор Контакт 4,5,7,8 Не используются


Кабельная последовательность соединений

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


FCC Предупреждение


SwitcHub-8s

Руководство по установке


Сетевые периферийные устройства HUB концентратор


SwitcHub-8s


8-Port Ethernet Switching Hub


Руководство по установке


Сетевые периферийные устройства HUB концентратор


Об этом руководстве


Это руководство предназначено для установки Switch-8s от Accton.

Руководство затрагивает следующие темы:

жОписание изделия, краткий обзор важных особенностей и

технических характеристик

жКраткое описание SwitchHub-8s

жОписание существенно значимых компонентов устройства

включая LED индикаторы, кнопки и переключатели

жПроцедура установки аппаратного средства

жСистемные установки и конфигурация

жПрименения


v


Содержимое упаковки


Осторожно распакуйте содержимое упаковки и сверьте содержимое с

контрольным списком приведенным ниже.


Контрольный список


ю Switch-8s (Модель № EH2002)

ю Один сетевой кабель переменного тока

ю Четыри резиновых подушки

ю Руководство по установке


Пожалуйста немедленно сообщите вашему дилеру если какие-то части

несоответствуют, отсутствуют или повреждены.


По возможности, сохраните картон включая оригинальные упаковочные

материалы. Используйте их снова для упаковки устройства в случае

возвращения его в ремонт.


Для осуществления возможности модернизации и гарантийной

модернизации изделия, заполните Регистрационную Карту Владельца

и отошлите ее в технологическую корпорацию Accton.


vii


Содержание


Глава 1 : Введение 1-1

SwitchHub-8s 1-1

EthernetSwitch (Switch-8s) от Accton 1-1

Особенности SwitchHub--8s 1-3


Глава 2 : Описание аппаратного обеспечения 2-1


Передняя панель 2-1

Панель SwartWatch™ LED 2-1

PWR/CPU 2-2

Режим визуального отображение состояния порта 2-2

Столкновение (Режим визуального отображения) 2-2

Передача (Режим визуального отображения) 2-3

Прием (Режим визуального отображения) 2-3

Компоновка (Режим визуального отображения) 2-4

Эффективность системы( режимы Util%, Filter% & Foward%) 2-4

Demo(Демонстрация визуального режима) 2-6

Diag( Диагностика визуального режима) 2-6

Полная/Половина( Настройка соединения) 2-7

Кнопка выбора конфигурации 2-8

Ethernet порты 2-9

Порты RJ-45 2-9

Комбинационные порты 6-8 2-9

Переключатель для порта “ гирляндового ” соединения 2-10

Задняя панель 2-10

Переключатель электропитания 2-10

Гнездо электропитания 2-10

Кнопка сброса 2-10


xi


SwitchHub-8s Руководство пользователя


Глава 3: Установка аппаратного средства 3-1

Предварительные требования 3-1

Установка аппаратного средства 3-2

Состыковка концентраторов без стоек 3-2

Установка концентраторов на стойки 3-3

Соединение концентраторной системы 3-4

Подключение к Ethеrnet магистрали 3-4

Соединение в стык 3-5

Включение в сеть 3-5


Глава 4 : Настройка и конфигурация 4-1

Настройка системы 4-1

Диагностические тесты 4-1

После включения питания 4-1

Во время нормальной работы 4-1

Использование кнопки для выбора конфигурации 4-2

Состояние индикаторов 4-3


Глава 5 : Применение 5-1

Многопортовый мост 5-1

Централизированные файлы серверы 5-2

Акселератор 5-3

Приложение А : Технические характеристики А-1

Физические характеристики А-1

Соответствие стандартам А-2


Приложение В : Служба поддержки В-1

Регистрация изделия B-1

Прикладное сообщение В-1

Служба ремонта В-1

Модернизация и расширение прог аммного обеспечение В-1

Электронные доски объявлений (BBS) B-2


x Содержание


SwitchHub-8s Руководство пользователя


Интерактивный факс ( США офис ) В-3

Техническая поддержка В-3

Ограниченная гарантия В-4

Возмещение ущерба покупателю В-4

Процесс возвращения В-5

Глоссарий


Алфавитный указатель


Список рисунков


Рисунок 2-1 Передняя панель 2-1

Рисунок 2-2 Панель SwartWatch™ LED 2-1

Рисунок 2-3 RJ-45 и комбинационные Ethernet порты 2-10

Рисунок 2-4 Задняя панель 2-10

Рисунок 3-1 Состыковка концентраторов без стоек 3-2

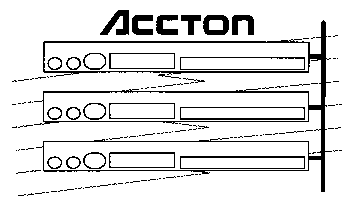

Рисунок 3-2 Установка концентраторов на стойки 3-3

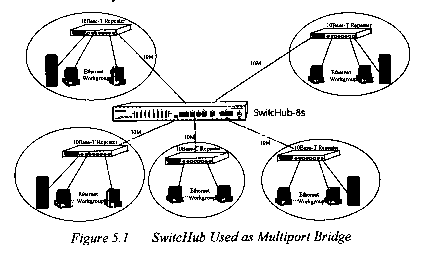

Рисунок 5-1 SwitchHub используемый как

многопортовый мост 5-1

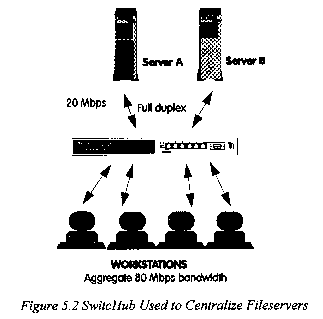

Рисунок 5-2 SwitchHub используемый для централизации

файлов серверов 5-2

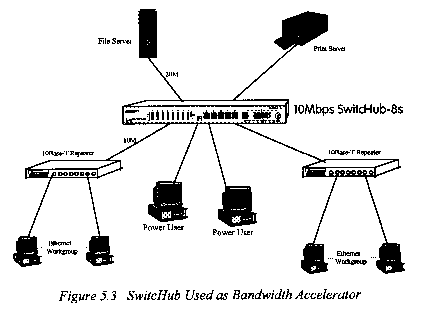

Рисунок 5-3 SwitchHub используемый как акселератор 5-3


Содержание xi


Глава 1: Введение


SwitchHub-8s

Ethernet Switch признается одним из самых важных компонентов

оборудования для сегодняшней сетевой технологии. Он

поддерживает одновременную передачу многократных пакетов

через внутреннюю структуру переключения, обеспечивая высоко-

эффективную параллельную LAN архитектуру.


Ethеrnet Switch обрабатывает сетевые пакеты нестандартным

способом , что позволяет достигать низкого времени ожидания и

высокой скорости пересылки пакета. Этот переключатель читает

MAC адрес уровня приемника, ищет таблицу распределения, по

которой находит порт подключенный к приемнику и затем пере-

дает пакет к уже соответствующему порту, обеспечивая полную

передачу. Такая особенность быстрой пересылки создает воз-

можность подключения в сеть серверов, сокращения критических

параметров( узких мест), повышения производительности сети и

доступности серверов. Ethernet Switch может также использо-

ваться для сегментации существующих концентраторов, что

улучшит полную эффективность.


Ethernet Switch от Accton (SwitchHub-8s)

SwitchHub от Accton - улучшенное решение. Он поддерживает

5 10 Mbps(МегаБод в секунду ) RJ-45 портов и 3 10 Mbps

комбинационных порта TP/AUI/BNC, для с вязи с другими под-

сетями или напрямую к серверу или рабочей станции . Структура

переключения соединяется в перекрестную матрицу переключе-

ний, которая позволяет одновременную передачу многократных

пакетой через переключаемые концентраты( то есть одновремен-

но может быть установлено до 4 переключений маршрута , c каж-

дого пути пересечение двух портов). Такое устройство может

быть использовано для разделения сетей с большей эффективностью чем мосты и маршрутизаторы.


1-1


SwitchHub-8s Руководство пользователя


Здесь выполняется переключение “ on-the-fly ” , которое посылает пакет в соответствующий порт приемника в соответствии с его адресом сосканированным с заголовка пакета. Такая технология сокращает время ожидания передачи пакета до 20 микросекунд или меньше. В сравнении с мостами это время составляет приблизительно 800 микросекунд , а для маршрутизаторов 1800 микросекунд, оба из них перед тем как пакет будет передан сохраняют его полностью , в то время как Ethernet Switch может передавать его квантами повышая тем самым эффективность сети.


SwitchHub может выполнять функции моста, такие как фильтрация пакета , изучение адреса и пересылка фрейма. Концентратор фильтрует пакеты чей адрес приемника находится в том же сегменте что и адрес источника.


, , , , , , , , , , , , , , , , , , , , , , ,


( Общие сведения )


1-2 Краткий обзор


SwitchHub-8s Руководство пользователя


Особенности SwitchHub-8s

l Соответствие спецификации IEEE 802.3 и 10BASE-T стандарту


l Обеспечивает 5 независимых RJ-45 и 3 TP/AUI/NBC комбина-

ционных порта

l Один переключатель гирляндового подключения для связи с

совместимыми концентраторами


l Обеспечивает автоматическое определения среды для комби-

национных портов


l Поддержка операции как половины так и полного дуплекса


l Общая “ширина полосы” до 10 Мега бод за секунду( или даже

больше при использовании передачи полный дуплекс )


l Использование технологии “on the fly” в передаче пакета

l “ Прозрачная” поддержка функций моста

l 64K буфер на каждый порт


Краткий обзор 1-3


SwitchHub-8s Руководство пользователя


д Таблица распределения содержащая 4К на порт для хранения

МАС адреса рабочей станции


д Самообучающиеся функции для формирования информацион-

ной базы данных распределения


д Для отыскания информации из таблиц распределения исполь-

зуется быстрая схема хеширования


д Обеспечивается фильтрация и пересылка функций для каждого

порта, выполняется 100% фильтрация и пересылка всех

Ethernet пакетов со скоростью 14 800 пакетов за секунду


д Перекрестная матрица переключений обеспечивающая парал-

лельное действие до 8 сегментов одновременно


д Панель LED индикаторов для полного наблюдения за услови-

ми переключения и индивидуальным состоянием порта


д Визуальное отображение состояния использования портов


д Поддержка настольной установки или на стойках


1-4 Краткий обзор


Глава 2:

Описание

аппаратного обеспечения


Эта глава описывает особенности аппаратного обеспечения. Иллюстрации передней и задней панелей показывают индикаторы устройства, кнопку конфигурации , порты и переключатели. Перед тем как подключать любое сетевое устройство, внимательно прочитайте эту главу. Для более удобного управления и контроля за функциями концентратора , самостоятельно ознакомтесь с LED индикаторами передней панели и кнопками для выбора конфигурации.

Передняя панель

Передняя панель устройства включает LED индикаторы для наблюдения , кнопку выбора конфигурации, 5 Ethernet портов и 1 комбинационный порт (TP/AUI/BNC).Заметьте, что 1 порт всегда резервируется как “гирляндовый “ и может быть использован для подключения других концентраторов.


Сетевые периферийные устройства HUB концентратор


LED панель SmartWatch

Массив индикаторов полностью отражающих состояние устройства расположен на передней панели с левой стороны. Потребление электроэнергии , состояние подключения к портам , сравнительное использование сетевых ресурсов и результаты диагностических

тестов. Следующий рисунок показывает LED индикаторы.


Сетевые периферийные устройства HUB концентратор


2-1


SwitchHub-8s Руководство пользователя


PWR/CPU

Цвет: Зеленый

Метка : CPU

Функция: индикатор питания

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор


Режим визуального отображения состояния порта

Цвет: Зеленый

Метка : Положение

Функция: Индикатор визуального отображения состояния порта.

Эта функция установлена по умолчанию , но ее воз-

можно изменить используя кнопку конфигурации, как

описано дальше в этой главе.

Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор


Когда эти индикаторы освещены, состояние порта отображается индикаторами следующим образом :


Столкновение (Режим визуального отображения )


Цвет : Зеленый и оранжевый

Активные LEDs 4 ряда помеченных Collision ( Столкновение)

Функция : Индикатор скорости столкновения столкновения


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


SwitchHub-8s Руководство пользователя


Столкновения имеют место, когда два или более устройств подключенные к концентратору пытаются одновременно передавать данные в сеть. Когда происходит столкновения, устройства зависают и затем предают данные уже после случайных периодов ожидания. Из-за различных периодов ожидания у различных устройств, последовательные столкновения маловероятны. Сollision LEDs помогают менеджеру сети осуществлять текущий контроль за процентом столкновений пакетов встречающихся вне общих пакетов полученных конценраторов. Индикаторы столкновений помечены строкой для отображения процентного отношения столкновений. Когда столкновение достигло уровня помеченного на LED дисплее, загорается соответствующий индикатор. Для примера, если процент столкновения пактов равен одному, LED помеченный как 1% загорается. Однако, если столкновения превысили 1% ( например 30%), все предыдущие индикаторы ( такие как 1,5,10) также будут светиться.


Передача (Режим визуального отображения )

Цвет: Зеленый

Активные LEDs Ряд LED помеченный как Transmit

Функция: Отображение передающегося трафика

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


Прием (Режим визуального отображения )

Цвет: Зеленый

Активные LEDs Ряд LED помеченный как Receive

Функция: Отображение принимающегося трафика

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


SwitchHub-8s Руководство пользователя


Связь ( Режим визуального отображения )

Цвет: Зеленый

Активные LEDs Ряд LED помеченный как Link

Сетевые периферийные устройства HUB концентраторФункция: Отображение принимающегося трафика

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор


Поиск неиправностей

Если Link LED не светится, когда устройство подключено к соответсвующему порту, проверьте что конценратор и усторойство не обесточены. Для подключения устройства к концентратору используйте кабель витыя пара, убедитесь, что длина кабеля не превышет 100 метров. Вам следует пользоваться стандартным кабелем не пересекающимся с другими специализироваными кабелями.

Эффективность системы (Util %, Filter% & Forward% режимы визуального отображения)

Связь ( Режим визуального отображения )

Цвет: Зеленый, Оранжевый и Красный

Активные LEDs Ряд LED помеченный как %

Функция: Отображение функциональной скорости отображения для каждого порта в зависимости от выбраннго режима. ( Ссылайтесь на раздел Кнопка выбора конфигурации, описанного далее.)

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентратор

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


Util% - % LEDs обозначает процент данных передававшихся по сети.

. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . .


( описание индикаторов )


2-4 Описание аппаратного средства


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


SwitchHub-8s Руководство пользователя


Визуальный режим Forward% - Отображает процент пакетов, которые должны быть переданы мостом к другому порту концентратора.( т.е. другому LEN сегменту или содсоединенной рабочей станции ).


Визуальный режим Filter% - Отображает процент пакетов, которые должны быть отфильтрованы


Demo ( Демонстрация визуального режима )

Цвет

Действующий LED Demo

Функция Отображает разрешение визуального режима





SwitchHub-8s Руководство пользователя


Кнопка конфигурации

Кнопка конфигурации расположена на передней панели с левой стороны. Эта кнопка используется для выбора следующих функций конфигурации:

лСостояние порта( отображение состояния порта во время рабо-

ты)

лПроизводительность системы( показание относительной скорос-

ти использования системы, скорость передачи, или фильтрации

для каждого порта )

лДемонстрация ( проверяется то, что бы все индикаторы функ-

ционировали корректно )

лДиагностика( тесты и состояние различных системных компо-

нентов )

лПолный/Половина Дуплекса ( настройка режима связи порта для

операций пол-дуплекса или полный дуплекс)

1. Для начала конфигурирования используйте “длинное нажатие”

на кнопку конфигурации.

2. Для сканирования через функции конфигурации используйте “

короткое нажатие ” на кнопку конфигурации.

3. Для применения и выполнения текущих установок используй-

те длинное нажатие” на кнопку конфигурации.


“Длинное нажатие” в этом руководстве означает нажатие кнопки конфигура-

ции более чем на 2 секунды и затем отпускание. “ Короткое нажатие “ озна-

чает нажатие и немедленное отпускание кнопки. Хотя если кнопка не была

нажата в течении 10 секунд, система возвращается к нормальной работе.





Сетевые периферийные устройства HUB концентратор 2-8 Описание аппаратного средства


SwitchHub-8s Руководство пользователя


LEDs индикаторы горят для обозначения конфигурируемой функции в текущий момент. Если вы не прерываете конфигурацию указанным выше способом, система возвратится в нормальное положение если кнопка конфигурации не была нажата в течении 10 секунд. Дополнительно смотрите Использование кнопки конфигурации в 4 главе.


Ethernet порты

SwitchHub имеет 5 RJ-45 портов ( на передней панели )

и 3 комбинированных (TP/AUI/BNC) порта(1 на передней панели и 2 на задней ).


Сетевые периферийные устройства HUB концентратор

RJ-45 порты


RJ-45 порты расположены на передней панили пронумерованы от 1 до 5.Для подключения LAN сегмента, сервера, или рабочей станции к одному из этих портов используйте витую пару .

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторЗамечание: 1 порт может быть использован как “гирляндовый “. Для соединения данного концентратора с другими совместимыми концентраторами необходимо использовать кабель витую пару и установить переключатель в положение

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор

( Для подробной информации ссылайтесь на описание ‘“гирляндового порта” приведенного ниже в этой главе ).


Комбинированные порты 6-8


Комбинированный порт поддерживает RJ-45, AUI или BNC тип соединений и обеспечивает авто-определение текущего типа используемой среды. Соединение с одним из трех портов будет автоматически запрещать два других. Если вам необходимо подключить волоконно-оптический кабель (10BASE-F), используйте соответствующее MAU подключение для AUI порта.


Сетевые периферийные устройства HUB концентратор Описание аппаратного средства 2-9


SwitchHub-8s Руководство пользователя


Гирляндовый ” переключатель

Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторЭтот переключатель расположен с лева от 1 порта. Он используется для разрешения/запрещения гирляндовых функций порта. Для разрешения функции передвиньте переключатель в лево по направлению к символу ( ); для запрещения переместите переключатель

в право к символу (ЅЅ)

Задняя панель


Сетевые периферийные устройства HUB концентратор


Переключатель питания


Переключатель расположен далеко справа на задней панели. Используется для ВКЛ /ВЫКЛ электропитания устройства.


Гнездо питания


Переменный ток , напряжение от 100 до 240 вольт , 50, 60 Гц.

Устройство оборудовано универсальным источником питания.


Кнопка Сброс


Эта кнопка расположена между 7 портом и вентилятором на задней панели. Кнопка СБРОС выполняет сброс аппаратного обеспечения.

При этом установки записанные производителями восстанавливаются.


Сетевые периферийные устройства HUB концентратор 2-10 Описание аппаратного средства


Глава 5 : Применение


SwitchHub предназначен для обеспечения гибкости при конфигурировании сетевых соединений. SwitchHub может быть использован как простой автономный переключаемый концентратор, или соединяться со стандартными повторительными концентраторами или переключаемыми концентраторами используя различные конфигурации. Некоторые из более распространенных применений SwitchHub изложены в этой главе.


Многопортовый мост


Большинство сетей взаимосвязаны с традиционными 2-портовыми мостами, которые вносят некоторое замедление в нормальное взаимодействие. Для движения которое должно проходить через несколько мостов чтобы достичь приемника это время ожидания может значительно понизить связь. Имея 8 параллельных соединительных портов SwitchHub может сократить большой сетевой комплекс до одного эффективного узла, увеличивая производительность. Сегменты подсоединенные к SwitchHub, больше не должны пересекать базовую сеть. Таким образом достигается почти нулевое время ожидания.


Сетевые периферийные устройства HUB концентратор


Сетевые периферийные устройства HUB концентратор 5-1


SwitchHub-8s Руководство пользователя


Централизованные файлы-серверы

SwitchHub может быть использован не только для увеличения расширения рабочих групп , но и значительно улучшить производительность сети в многосерверном окружении. SwitchHub параллельные каналы связи позволяют разместить серверы на каждый порт. Это позволяет одновременно поддерживать многократную связь, делать серверы доступными для большинства пользователей и расширить полную производительность. Такая конфигурация позволяет вам также централизовать серверы в один локальный, тем самым делая управление и сопровождение более удобным.


Сетевые периферийные устройства HUB концентратор


5-2 Применение


Сетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентраторСетевые периферийные устройства HUB концентратор


SwitchHub-8s Руководство пользователя


Расширенный акселератор


Большинство общих LAN выполнений, используют комбинацию из стандартных повторителей , мостов и маршрутизаторов. Мосты и маршрутизаторы вносят в работу некоторые искажения, что сказывается на полной сетевой мощности. Переход на высокоскоростные LANs типа Token Ring или FDDI не совсем удачный выбор для многих людей. Кроме того это обойдется довольно дорого, с учетом того, что вам придеться заменить все кабели и карты адаптеров, перестроить вашу сеть, не говоря уже об административных издержках. Используя для связи LAN сегментов вместо мостов и маршрутизаторов переключаемые конценраторы, вы сохраняете LAN структуру в которой любой узел может свободно взаимодействовать с любым другим в сети. Для сетевого применения что обычно требуют маршрутизаторы ( например связь несходных типов сетей ), подсоединение концентратора прямо к маршрутизатору может значительно улучшить полную производительность.


Сетевые периферийные устройства HUB концентратор

5-2 Применение


Fcc Предупреждение i


Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:12:03 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
13:25:48 24 ноября 2015

Работы, похожие на Реферат: Сетевые периферийные устройства HUB концентратор

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149982)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
