Реферат: Проектирование металлической фермы

Название: Проектирование металлической фермы
Раздел: Рефераты по архитектуре
Тип: реферат Добавлен 01:19:29 16 сентября 2005 Похожие работы
Просмотров: 14273 Комментариев: 2 Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать

1. Исходные данные

Необходимо рассчитать и законструировать стропильную ферму покрытия пролётом 27 м. Шаг ферм 8 м, сечение элементов решетки фермы выполнены из парных уголков, пояса из тавров. Покрытие тёплое. Климатический район по снеговому покрову – IV . Материал фермы – сталь марки 14Г2 (ГОСТ 19282 – 73*), соответствует марке С345 по ГОСТ 27772-88*, соединения стержней в узлах фермы сварные, коэффициент надёжности по назначению зданий . Высота фермы по наружным граням поясов 3150 мм.

Рис. 1. Схема стропильной фермы

2. Сбор нагрузок на ферму

На ферму действуют два вида нагрузок:

1) постоянная от собственного веса конструкций покрытия;

2) временная снеговая, которую можно отнести только к кратковременной с полным нормативным ее значением.

Величины расчетных нагрузок на 1 м2 (горизонтальной проекции) площади покрытия от собственного веса конструкции удобно определять в табличной форме.

Таблица 1.

Определение нагрузок, действующих на ферму

Вид нагрузки и ее составляющие

Норма-тивная

нагрузка

()

Коэф-т надеж-ности по нагруз-ке

Расчет-ная нагрузка

()

1

2

3

4

Постоянная:

- защитный слой гравия, на битумной мастике, t =20 мм, g =20 кН/м3

- гидроизоляционный ковер из 4-х слоев рубероида

- утеплитель из минераловатных плит t =100 мм, g =2,5 кН/м3

- пароизоляция из одного слоя рубероида

- цементная стяжка t =20мм

- сборные железобетонные ребристые плиты 8 x 2,7 м

- собственная масса фермы

- связи покрытия

0,4

0,2

0,25

0,05

0,4

1,6

0,3

0,04

1,3

1,3

1,3

1,3

1,3

1,1

1,05

1,05

0,52

0,26

0,325

0,065

0,52

1,76

0,315

0,042

Итого:

Временная

- снег по всему покрытию

1,4

Всего:

4,74

-

5,91

Значения погонных равномерно распределенных расчетных нагрузок от собственного веса конструкций и снега (в кН/м) определяются по формулам:

Q КР = q КР × В = 3,81 × 8 = 30,48 кН/м ;

РСНЕГА = РСН × В = 2,1 × 8 =16,8 кН/м ;

где В – шаг ферм (В = 8 м);

q КР , РСН – расчетные нагрузки действующие на ферму из табл. 1

Общая нагрузка на промежуточные узлы фермы от собственного веса конструкций и снега определяется по формуле:

F1 = ( Q КР +P СНЕГА ) × d = (30,48 + 16,8 ) × 2,7 = 127,66 кН;

где d – длина панели верхнего пояса ( d = 2,7 м)

Общая нагрузка на опорные стойки от собственного веса конструкций и снега определяется по формуле :

F2 = 0,5 × F1 = 0,5 × 127,66 = 63,83 кН

Тогда, опорная реакция равна :

0,5 × (2 × F2 +9 × F1 ) =5 × F1 = 0,5 × (2 × 63,83 + 9 × 127,66) =638,3 кН

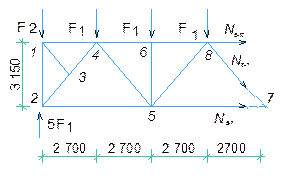

Рис. 2. Схема загружения фермы.

3. Разработка схемы связей.

Сквозная плоская система (ферма) легко теряет свою устойчивость из плоскости. Чтобы придать ферме устойчивость, ее необходимо присоединить к какой-либо жесткой конструкции или соединить с другой фермой в результате чего образуется пространственно устойчивый брус.

Для обеспечения устойчивости такого бруса (блока) необходимо, чтобы все грани его были геометрически неизменяемы в своей плоскости.

Грани блока образуются двумя вертикальными плоскостями спаренных ферм, двумя перпендикулярными им горизонтальными плоскостями связей, расположенными по обоим поясам ферм, и тремя вертикальными плоскостями поперечных связей (две в торцах ферм и одна в коньке). Поскольку этот пространственный брус в поперечном сечении замкнут и достаточно широк, он обладает очень большой жесткостью при кручении и изгибе, поэтому потеря его общей устойчивости в изгибаемых системах невозможна.


Рис. 3. Связи, обеспечивающие устойчивость стропильных ферм.

4. Определение усилий в стержнях фермы

Значения усилий определяем методом сечений. За расчетную нагрузку фермы принимается расстояние между осями поясов. Уклоном верхнего пояса фермы при i = 0,015 можно пренебречь.

cos a = ; sin a =

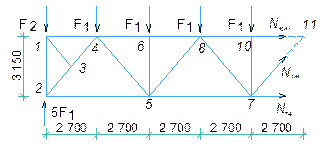

Рис.5. Расчетная схема фермы


S mom 1 = 3150 = 0 ; N 1-4 = 0 (kH)·


(kH)


Усилие в стержне 9-11 отсутствует.


Рис. 6. Размеры элементов фермы и усилия в них

Таблица 2

Расчетные усилия в элементах фермы

Элемент

Обозначение

Стержня

Расчетные усилия, кН

СЖАТИЕ

РАСТЯЖЕНИЕ

Верхний пояс

1 – 4

0

0

4 – 6

-875,34

-

6 – 8

-875,34

-

8 – 10

-1313,07

-

10 - 11

-1313,07

-

Нижний пояс

2 – 5

-

492,38

5 – 7

-

1148,94

7 – 9

-

1367,79

Стойки

5 - 6

-127,66

-

7 - 10

-127,66

-

9 – 11

0

-

Раскосы

2 - 3

-756,64

-

3 - 4

-756,64

-

4 - 5

-

588,45

5 - 8

-420,32

-

7 - 8

-

252,19

7 - 11

-84,06

-

1 - 3

0

0

5. Подбор сечений стержней фермы

Подбор сечения стержней верхнего пояса.

Верхний пояс принимаем с изменением сечения.

Подбираем сечение для стержней 1 – 4, 4-6 , для наибольшей

нагрузки N4-6 = -875.34 kH

Задаемся гибкостью – l = 90, расчетное сопротивление стали по пределу текучести Ry =315 МПа по табл. 51* /1/, коэффициент продольного изгиба

j = 0, 527 по табл. 72 /1/.

Требуемая площадь сечения

Принимаем профиль 17,5ШТ1, А = 47 см2 , ix =4,5 см, iy = 5,96 см.

Гибкость стержня

l x = < [ l x ] = 132;

j х = j min =0,783

l y = < [ l y ] = 136,2; j y = 0,849

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Недонапряжение составляет 20%, но при меньшем профиле возникает перенапряжение. Если принять тавр 25БТ1 и тавр 30БТ1 для стержней 8 – 10 и 10 – 11, получим перерасход металла. Окончательно принимаем профиль 17,5ШТ1

Подбираем сечение для стержней 8 - 10, 10 – 11, для нагрузки N = -1313,07 kH

Задаемся гибкостью – l = 90, Ry =315 МПа, по табл. 72 /1/ j = 0, 527.

Требуемая площадь сечения

Принимаем профиль 20ШТ1, А = 62 см2 , ix =5,13 см, iy = 7,19 см.

Гибкость стержня

l x = < [ l x ] = 127,8;

j х = j min = 0,816

l y = < [ l y ] = 133,2; j y = 0,909

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Недонапряжение составляет 13%, но при меньшем профиле возникает перенапряжение. Окончательно принимаем профиль 20ШТ1

Проверка местной устойчивости стенки сжатого пояса

Проверяем местную устойчивость стенок сжатого пояса для


стержней 1 – 4, 4-6 и 6 - 8, по формуле 91*/1/

где hw,ef = h – t – R= 16,93 – 1,28 – 2,0 = 13,65



Местная устойчивость стенок тавра обеспечена.

Проверяем местную устойчивость стенок сжатого пояса для

стержней 8 - 10 и 10 - 11.

где hw,ef = h – t – R= 194,3 - 14,2 - 22 = 158,1мм = 15,81 см




Местная устойчивость стенок тавра обеспечена.

Подбор сечения стержней нижнего пояса.

Нижний пояс принимаем с изменением сечения по длине.

Подбираем профиль для стержня 2 - 5 и рассчитываем его на

усилие – N = 492,38 кН.

Требуемая площадь сечения

Принимаем тавр 13БТ1 , А = 17,65 см2 , ix = 3,78 см, iy = 2,64 см.

Гибкость стержня

l x = < [ l ] = 400;

l y = < [ l ] = 400.

Проверка прочности стержня 5-7

< .

Условие соблюдается.

Подбираем профиль для стержня 5 – 7, 7 - 9 и рассчитываем его на

усилие – N = 1367,79 кН.

Требуемая площадь сечения

Принимаем тавр 25БТ1 , А = 45,9 см2 , ix = 7,57 см, iy = 4,22 см.

Гибкость стержня

l x = < [ l ] = 400;

l y = < [ l ] = 400.

Проверка прочности стержня 5-7

< .

Условие соблюдается.

Подбор сечений сжатых раскосов и стоек производим по методике подбора сечений сжатых верхних поясов фермы, растянутых раскосов – по методике подбора сечений растянутых поясов фермы.

Подбираем сечение из парных уголков для стержней 5 - 6, 7 – 10 – не опорный раскос (сжатый) с внутренним усилием N = - 127 ,66 кН

Задаемся гибкостью – l = 100, по табл. 72 /1/ j = 0,433.

Требуемая площадь сечения

Принимаем ┘└ 70 x6 , А = 16,3 см2 , ix =2,15 см, iy = 3,25 см.

Гибкость стержня

l x = < [ l x ] = 156

j x = j min = 0,324

l y = < [ l y ] = 171,6; j y = 0,456

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Условие соблюдается.

Сечение для стойки 9 – 11 принимаем конструктивно, для уменьшения количества типа профилей принимаем ┘└ 70 x6

Стержень 5 - 8.

Задаемся гибкостью – l = 100, по табл. 72 /1/ j = 0,433.

Требуемая площадь сечения

Принимаем 2└ 125 x 80 x8 , А = 32 см2 , ix =4 см, iy = 5,98 см.

Гибкость стержня

l x = < [ l x ] = 157,8

j x = j min = 0,564

l y = < [ l y ] = 166,8; j y = 0,678

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Условие соблюдается.

Стержень 7 – 11.

Задаемся гибкостью – l = 100, по табл. 72 /1/ j = 0,433.

Требуемая площадь сечения

Принимаем 2└ 90 x 56 x6 , А = 23,74 см2 , ix =2,88 см, iy = 4,42 см.

Гибкость стержня

l x = < [ l x ] = 180

j x = j min = 0,336

l y = < [ l y ] = 180; j y = 0,477

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Условие соблюдается.

Стержень 2 - 4

Задаемся гибкостью – l = 100, по табл. 72 /1/ j = 0,433.

Требуемая площадь сечения

Принимаем 2└125 x80x10 , А = 39,4 см2 , ix =3,98 см, iy = 5,98 см.

Гибкость стержня

l x = < [ l x ] =135

j x = 0,817

l y = < [ l y ] = 126; j y = j min = 0,675

Предельные гибкости

;

;

;

.

Проверка устойчивости стержня

< .

Условие соблюдается.

Подбираем профиль для стержня 4 - 5 и рассчитываем его на

усилие – N =588,45 кН.

Требуемая площадь сечения

Принимаем тавр 2└ 75×50×8 , А = 18,94 см2 , ix = 2,35 см, iy = 3,75 см.

Гибкость стержня

l x = < [ l ] = 400;

l y = < [ l ] = 400.

Проверка прочности стержня 4 - 5

< .

Условие соблюдается.

Подбираем профиль для стержня 7 - 8 и рассчитываем его на

усилие – N =252,19 кН.

Требуемая площадь сечения

Принимаем тавр 2└ 63×40×6 , А = 11,8 см2 , ix = 1,99 см, iy = 3,21 см.

Гибкость стержня

l x = < [ l ] = 400;

l y = < [ l ] = 400.

Проверка прочности стержня 7 - 8

< .

Условие соблюдается.

Что бы уменьшить количество типов профилей для не напряженного раскоса 1 - 3 конструктивно принимаем сечение 2└ 63×40×5.

Опорную стойку принимаем конструктивно из сварного симметричного двутавра. Конструктивные особенности, катеты швов указаны в графической части проекта и главе «Конструирование монтажных узлов» данной пояснительной записки.

Результаты расчета стержней фермы приведены в табл.3

6. Расчет сварных швов.

Для присоединения стержней применяем полуавтоматическую сварку в

среде углекислого газа сварочной проволокой СВ-10НМА d = 2 мм по

ГОСТ 2246-70*.

Коэффициенты и расчетные сопротивления, принимаемые при расчете по металлу шва:

b f = 0,9; g wf = 1; R wf = 240 МПа

b f g wf R wf = 0,9 × 1 × 240 = 216 МПа,

где : #G0- расчетное сопротивление угловых швов срезу (условному) по металлу шва, принимается по табл. 56*/1/ ;

#G0 - коэффициенты для расчета углового шва по металлу шва, принимается по табл. 34*/1/ ;

При расчете по металлу границы сплавления

b z = 1,05; g wz = 1; R wz = 0,45 R un = 0,45 × 490 = 220,5 МПа,

b z g wz R wz = 1,05 × 1 × 220,5 = 231,5 МПа;

где :

#G0 = 490 МПа - временное сопротивление стали разрыву, принимаемое равным минимальному значению по государственным стандартам и техническим условиям на сталь ;

- коэффициенты для расчета углового шва по металлу границы сплавления табл 56*/1/;

- расчетное сопротивление угловых швов срезу (условному) по металлу границы сплавления;

b f g wf R wf = 216 МПа < b z g wz R wz = 231,5 МПа,

Расчет ведем по металлу шва

#G0

#G0

Несущая способность сварных швов определяется прочностью металла сварного шва и вычисляется по формуле

,

где N об(п) – усилие, действующее на обушок (перо) уголков;

n – количество швов ( n = 2);

a – длина шва на непровар (а = 1-2 см);

kf – катет сварного шва.

kf, min £ kf £ kf, max ,

где kf , min – минимальный катет шва, определяемый по табл. 38* /1/;

kf , max – максимальный катет шва, равный:

для шва по обушку 1,2 t уг ;

для шва по перу

kf , max = t уг – 1мм, при t уг £ 6мм;

kf , max = t уг – 2мм, при t уг = 7 – 16мм;

здесь t уг – толщина прикрепляемого уголка.

Стержень 2 - 4

Шов по обушку

см. Принимаем lw = 15 см.

Шов по перу

см. Принимаем lw = 10 см.

Стержень 4 - 5

Шов по обушку

см. Принимаем lw = 12 см.

Шов по перу

см. Принимаем lw = 8 см.

Стержень 5 - 8

Шов по обушку

см. Принимаем lw = 9 см.

Шов по перу

см. Принимаем lw = 6 см.

Стержень 7 - 8

Шов по обушку

см. Принимаем lw = 8 см.

Шов по перу

см. Принимаем lw = 6 см.

Стержень 7 - 11

Шов по обушку

см. Принимаем lw = 6 см.

Шов по перу

см. Принимаем lw = 6 см.

Стержень 5 – 6 (7 - 10)

Шов по обушку

см. Принимаем lw = 6 см.

Шов по перу

см. Принимаем lw = 6 см.

Результаты расчета размеров сварных швов сводим в табл. 4.

Таблица 4

Таблица расчета швов

Номер стер-жня

Сечение

[ N ], кН

Шов по обушку

Шов по перу

N об, кН

kf , мм

lw , см

N п кН

kf , мм

lw , см

2 – 4

2└125 x80x10

756,64

529,64

9

15

227

6

10

4 – 5

2└75 x50x8

588,45

411,9

9

12

176,55

6

8

5 – 8

2└125 x80x8

420,32

294,22

9

9

126,1

6

6

7 – 8

2└75 x50x6

252,19

176,53

6

8

75,66

5

6

7 – 11

2└90 x56x6

84,03

58,83

6

6

25,2

5

6

5 – 6

(7 - 10)

┘└ 70 x6

127,66

89,36

6

6

38,3

5

6

Сварку не напряженных стержней 1 –3 и 9 – 11, выполняем конструктивно соответственно с катетами швов по обушку 9 мм и 6 мм длиной 7 см, катетами швов по перу 6мм и 5мм длиной 7см.

7. Конструкция монтажных узлов фермы.

1) Опорный узел

Принимаем толщину фасонки 12 мм. Опорный лист принимаем толщиной

10 мм, ширина 160, длина 180.

Ширина фасонки 100мм, длина 260мм

Катет швов прикрепляющих фланец к стойке принимаем 7мм, сварной шов по всей длине фланца

2) Укрупнительный стык (нижний)

Накладку принимаем толщиной 16 мм. шириной 150 и длиной 600.

Накладка на пояс ( полка тавра) принимается толщиной 16мм, шириной

100мм, длиной 1000мм. Сварной шов по всей длине накладки , катет шва 7мм.

2) Укрупнительный стык (верхний)

Накладка 1 :

Накладку принимаем толщиной 16мм, шириной 130мм , длиной 1000мм.

Накладки 2 :

Принимаем толщину 16мм, ширина 200мм, длина 300 мм

Катеты швов 7мм

Содержание

1. Исходные данные………………………………………..……………...4

2. Сбор нагрузок на ферму……………..………………..………………4

3. Разработка схемы связей……………………………..……………...6

4. Определение усилий в стержнях фермы………….………..……..7

5. Подбор сечений стержней фермы…………………..…………….11

6. Расчет сварных швов.……………..…….…………………………..21

7. Конструкция монтажных узлов…………………………………….24

8. Список использованной литературы……………………………..27

8. Список использованной литературы

1. СНиП II-23-81*. Стальные конструкции. Нормы проектирования. -М.: Стройиздат, 2001.- 96 с.

2. СНиП 2.01.07-85. Нагрузки и воздействия. Нормы проектирования. - М.: Стройиздат, 1986.- 35 с.

3. Металлические конструкции / под общей редакцией Е. И. Беленя /. Издание 6-е, переработанное и дополненное. -М.: Стройиздат, 1985.- 560 с.

5. Мандриков А. П. Примеры расчета металлических конструкций.-М.: Стройиздат, 1991.- 429 с.

Министерство образования РФ

Тульский государственный университет.

Кафедра ССМиК

Пояснительная записка

к курсовой работе по дисциплине : «Металлические конструкции»

на тему «Стропильная ферма промздания»

Выполнил : студент гр.321291

Чепелюк И.Л.

Проверил: доцент Иванов А.А.

Тула, 2002

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:50:14 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:04:27 24 ноября 2015

Работы, похожие на Реферат: Проектирование металлической фермы
Конструктивная схема одноэтажного промышленного здания
Калининградский Государственный Технический университет Кафедра ПГС Курсовой проект по дисциплине: Металлические конструкции Конструктивная схема ...
Стропильные фермы относятся к так называемым легким фермам, для которых наиболее распространены стержни таврового сечения из двух прокатных уголков.
Таблица сварных швов в узлах фермы
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 3612 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Стальной каркас одноэтажного производственного здания
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ПЕРМСКИЙ ...
Коэффициент условия работы учитывают для тех стержней решетки, которые получаются с небольшим сечением гибкостью l 3 60 и которые могут легко деформироваться во время изготовления ...
Требуемая длина сварных швов из условия прочности угловых швов на условный срез по металлу шва определена в таблице 6 для стержня В-1.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 6668 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 4.5 Оценка: неизвестно     Скачать
Проектирование 16-ти этажного 2-х секционного жилого дома в Ейске
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ. ЗАЯВЛЕНИЕ ОБ ЭКОЛОГИЧЕСКИХ ПОСЛЕДСТВИЯХ 1. Описание основных параметров проектируемого объекта: - осуществляется новое ...
q(x),кН
- Площадь сечения горизонтальной распределенной арматуры у каждой грани стены должна составлять не менее 0,3 см2 на 1 м вертикального сечения.
Раздел: Рефераты по строительству
Тип: дипломная работа Просмотров: 4471 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование металлической балочной конструкции
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Кафедра: Строительных ...
При этом необходимо стремиться к обеспечению равно устойчивости колонн: ix/iy = lef,x/lef,y. Это достигается путем рационального выбора типа сечения и правильной ориентации его в ...
Высоту траверсы определяем из условия прикрепления ее к стержню колонны сварными угловыми швами, полагая при этом, что действующее в колонне усилие равномерно распределяется между ...
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 642 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование производственного здания каркасного типа
1. Исходные данные Одноэтажное однопролетное производственное здание каркасного типа. Пролет рамы 24 м. Шаг рам 12 м. Длина здания 72 м. Отметка пола ...
Тип сечения поясов фермы парные уголки.
В рядовом узле нижнего пояса фермы на фасонках необходимо проверить прочность сварных швов.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 2662 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Многоэтажное производственное здание
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ...
Армирование поперечных ребер выполняется сварными каркасами КР2 с продольными стержнями диметром 8 мм из стали класса А400 с поперечными стержнями диаметром 4 мм из стали класса ...
121.55 кН*м<453.03 кН*м - условие выполняется, т.е. граница сжатой зоны проходит в полке, и расчет производим как для прямоугольного сечения шириной b=b'f мм.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 2979 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование неутепленного здания с несущими деревянными ...
Федеральное агентство по образованию Российской Федерации Уральский Государственный Технический Университет - УПИ Кафедра строительных конструкций П.С ...
F1 = b*h1 = 13,5*75,2 = 1015 см2; момент сопротивления брутто относительно главной оси сечения X, Wх1 = b*h12/6 = 13,5*75,22/6 = 12723 см3
Упорная диафрагма через сварные угловые швы передает распор рамы НA = 48 кН на щеки башмака.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 2314 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Расчёт металлического каркаса многоэтажного здания
1. Исходные данные Сетка6 х 6 (м) Количество пролётов 2 (шт) Длина здания72 (м) Высота этажа3,6 м Количество этажей18 Полезная нагрузка 4 (кН/м2 ...
А=66,51(см2); W=580(cм3); J=6589(см4); ix=6,03см, iу=9,95см.
Ryшсв=24кН/см2;Ryссв=26 кН/см2; ѭш =0,9; ѭс=1; ѭyшсв =ѭyссв =1,1.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 4020 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Проектирование металлической фермы (4551)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150696)
Комментарии (1839)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
