МІНІСТЕРСТВО ОСВІТИ УКРАЇНИ

ЧЕРКАСЬКИЙ ІНЖЕНЕРНО-ТЕХНОЛОГ ІЧНИЙ ІНСТИТУТ

МЕТОДИЧНІ ВКАЗІВКИ

до лабораторних робіт

з дисципліни “Ергономіка та дизайн у приладобудуванні”

для студентів спеціальності “Приладобудування” всіх

форм навчання

Затверджено

на засіданні кафедри

приладобудування

протокол № 5

від 29.10.1998 р.

Черкаси,ЧІТІ,1998


Методичні вказівки до лабораторних робіт з дисципліни “Ергономіка та дизайн у приладобудуванні” для студентів спеціальності “Приладобудування” усіх форм навчання / Уклад. Бойко Т. А.: – Черкаси: ЧІТІ, 1998. – 26 с.

Укладач: Т. А. Бойко, ст. викл.

Відповідальний редактор: В. І. Биков, д. т. н., професор.

Рецензент: С. І. Мордвінов, к. т. н., доц.

Комп’ютерний набір: Т. А. Бойко


ВСТУП

Курс “Ергономіка та дизайн у приладобудуванні” базується на знаннях таких дисциплін як математика, фізика, хімія, теоретична механіка, теорія механізмів і машин, опір матеріалів, інженерна та комп’ютерна графіка, основи конструювання елементів приладів, технологія приладобудування, конструювання приладів, основи електротехніки, електронна та мікропроцесорна техніка.

Мета методичних вказівок – дати змогу студентам опанувати в процесі проведення лабораторних робіт навички самостійного проведення ергономічного аналізу приладів та аналізу їх композиційних та стильових особливостей.

Теоретичні питання студент повинен вивчати за конспектом лекцій, нормативній документації та по рекомендованій літературі.

Лабораторні роботи знайомлять студентів з основними вимогами ергономіки відносно раціонального врахування “людського фактору” при проектуванні і конструюванні контрольно-вимірювальних приладів та систем. Це робиться для створення максимально ефективних і надійних систем контролю і управління, а також для створення таких умов праці людини-оператора, які б відповідали всім психофізіологічним можливостям і потребам людини і сприяли тривалому збереженню її працездатності, здоров’я, відчуття комфортності.

В кожній лабораторній роботі студент спочатку коротко знайомиться з теорією і методами визначення параметрів, що досліджуються, а потім – з порядком виконання досліджень, методикою проведення розрахунків, специфікою їх реєстрації.

Отримані при виконанні досліджень дані є основою для визначення ергономічного та композиційного рівня приладів і їх відповідності існуючим нормативним документам та приладам-аналогам, що відповідають рівню кращих світових зразків.

Опис кожної лабораторної роботи складається з чотирьох частин:

- мета роботи;

- загальні відомості по темі;

- порядок виконання, реєстрація вимірів і досліджень;

- обробка результатів, висновки.


ЛАБОРАТОРНА РОБОТА №1-2

ЕРГОНОМІЧНА ОЦІНКА ДІЮЧИХ ПРИЛАДІВ

Мета роботи: Ознайомитись з методикою і порядком проведення ергономічної оцінки діючих приладів, систем, пультів управління.

Задача роботи: Виконати практичне завдання з використанням методик вибору оптимальних розмірів, планування і компоновки засобів відображення інформації приладів, пультів і органів управління.

Загальні відомості

Ергономічна оцінка експлуатованих систем “людина-машина” (СЛМ), пультів управління складних автоматичних ліній і приладів дає змогу з’ясувати рівень надійності, пропускної спроможності і ступінь точності ро­боти оператора, спрогнозувати поведінку діючої СЛМ, а також вжити заходи для максимального підвищення ефективності їх праці. Оцінка починається із складення плану проведення досліджень. Основні етапи таких досліджень звичайно виконуються за такою схемою:

а) ознайомлення з призначенням, метою системи, задачами і основ­ними вимогами до неї;

б) побудова структурної схеми, що відтворює зв’язки окремих підсистем, потоки інформації і хід регулювання. При цьому окремо виділяються “людські” ланцюги з позначенням прямих і зворотних зв’язків між оператором СЛМ і машиною, а також між окремими операторами (слід відзначити інтенсивність зв’язків і їх відносну важливість);

в) оцінка середовища, в якому система функціонує, і його вплив на си­стему СЛМ, що досліджується;

г) опис функцій системи і її підсистем для всіх режимів роботи (включаючи малоймовірні аварійні ситуації). При визначенні функцій системи слід зазначити, які операції найважливіші і що являє собою динамічна структура системи, тобто які здвиги виникають в окремих підсистемах при управлінні, дії перешкод і т. і.

д) детальна ергономічна оцінка робочого місця;

е) оцінка засобів відображення інформації і органів управління;

ж) розгляд функцій операторів для нормального режиму роботи і, окремо, для екстремальних ситуацій. При цьому необхідно докладно проаналізувати умови, які можуть привести до виникнення аварійної ситуації;

з) оцінка суміщення функцій оператора за часом; для цього будується професіограма діяльності;

На підставі всіх вищезазначених даних формується висновок про надійність і ефективність системи і даються рекомендації по модернізації або удосконаленню окремих підсистем, вузлів або всього приладу.

Порядок виконання роботи

Для виконання роботи кожен студент повинен мати кілька аркушів міліметрового паперу, креслярське приладдя (циркуль-вимірювач, транспор­тир, лінійку і т. ін.), конспект лекцій і довідкову літературу з ергономіки.

Кожній підгрупі з 3-4 чоловік видається зразок діючого пульта управління або прилад, який необхідно оцінити з точки зору ергономічності.

Для цього пропонуються такі прилади: гоніометр Г5М, мікроскоп сте­реоскопічний МБС-10, осцилограф С-55 та інше обладнання.

При виконанні роботи студент зобов’язаний:

а) зобразити у масштабі на міліметровому папері схему діючого стенда, пульта або приладу, що запропонований до ергономічної експертизи;

б) охарактеризувати відповідність вимогам ергономіки фактичне розташування засобів відображення інформації, індикаторів, тумблерів, робочих місць і т. ін.; провести відповідний аналіз, розробити рекомендації для поліпшення ергономічності об’єкта, що досліджується;

в) накреслити на міліметровому папері запропонований підгрупою варіант планування і компоновки пульта управління, стенда або приладу з урахуванням вимог ергономіки і обгрунтувати ці рішення;

г) розробити креслення робочого місця оператора;

д) побудувати структурну схему, відтворюючу зв’язки в підсистемах, замикання інформаційних потоків на людину-оператора;

е) скласти текстовий звіт за приведеною формою по роботі і прикласти до нього виконані креслення.

Етапи проведення ергономічної експертизи

діючого пульта, стенда або приладу

1. Загальний опис включає в себе коротку характеристику об’єкта, що досліджується: призначення, місце розташування, які основні та додаткові параметри регулюються, основні задачі оператора (за якими параметрами він слідкує, які регулює, по яким питанням приймає рішення) і послідовність ви­конання операцій; ведучі канали інформації (зоровий, слуховий); моторні дії (ручне або ножне управління); контингент осіб на який розраховано пульт або прилад (стать, вік, країна); можливі аварійні ситуації і відмови, обмеження в роботі або якісь особливі умови розміщення та експлуатації.

2. Складання антропометричної характеристики. Вихідні дані беруться із аналізу довідкових матеріалів по антропометричним вимірам. Користуючись цими матеріалами студенти оцінюють фактичне робоче місце оператора і розроблюють його найбільш раціональну конструкцію.

На кресленні дається орієнтовне планування пульта за допомогою плоскістного манекена. Уточнюється відповідність пульта об’єму приміщення, висоти панелі, зони огляду, ергономічним вимогам. Оцінюється робоча поза, сидіння оператора, визначаються сфери захвату.

Вибір пози і положення опе­ратора значною мірою залежить від розмірів інформаційного поля і відстані від приладів до очей оператора.

При роботі з невеличкими приладами (шкалами) або приладдям, що потребує використання лупи, відстань до очей повинна дорівнювати 12-25 см; таку роботу виконують тільки в позі сидячи. При роботі з віддаленням від панелі на 25-30 см сидяча поза також вважається кращою. При віддаленні від засобів відтворення інформації і органів управління на 35-50 см робота частіше виконується в положенні стоячи і, нарешті, при відстані від очей до об’єкту стеження більш ніж на 50 см робота виконується тільки в положенні стоячи.

При роботі біля пульту управління (лицьової панелі приладу) повинні витримуватись оптимальні кути зору. При роботі стоячи кут зору a £30°±2,5°, а в положенні сидячи a £38°±2,1°. Необхідно визначити кутовий розмір панелі і порівняти з нормальним кутом зору. Кутовий розмір визначається з виразу

, (1)

де a – кутовий розмір панелі, град;

S – висота панелі, м;

L – відстань від панелі до оператора, м.

На основі помічених відхилень складаються рекомендації і вносяться зміни в конструкцію за даними антропометрії.

3. Оцінка умов праці на робочому місці дається на підставі порівняння нормативних вимог з фактичними характеристиками виробничого середовища. Бажано заміряти температуру, вологість і швидкість руху повітря, а також освітленість робочого місця оператора (що виконується з урахуванням фактору часу, тобто довготривалість і темп виконання цієї роботи).

Оцінюючи умови праці необхідно зазначити: які несприятливі фактори можуть бути присутні на цьому робочому місці і проаналізувати їх; заходи по усуненню шкідливого впливу середовища на роботу оператора (якщо воно є) і дати рекомендації до цього розділу у загальному плані (умови праці оператора вимагають поліпшення і т. і.).

4. Оцінка засобів відтворення інформації (ЗВІ).

а) описується загальний вигляд, розміри і розташування інформаційних панелей. Вибір панелі залежить від її розмірів. У горизонтальній площині кут обзору (при фіксованому погляді в центр панелі) повинен мати 30°-40°, допускається кут 50°-60°, максимальний кут (як виняток) досягає 90°.

Відстань між оператором і панеллю визначається співвідношенням

, (2)

де L – відстань від панелі до оператора, м.

a – кут обзору, град;

S – ширина екрану, м.

Для панелей, де S<10 м, співвідношення ширини до висоти складає 1,3:1.

На складеній студентом схемі (кресленні) при фіксованому положенні оператора визначають величини a, S, h і фактичну величину L, потім порівнюють фактичні значення екрану (панелі) з нормативними.

При виконанні цього пункту необхідно врахувати такі обставини. У випадку, якщо a>50°, краще використовувати сферичний пульт. При фронтальному пульті, розташованому по вертикалі з кутом, що не перевищує 30°, може бути одна плоска секція. Вона розташована так, що її верхній край знаходиться на рівні лінії горизонтального погляду, але сама площина панелі повинна складати з площиною, яка перпендикулярна лінії погляду, кут 0°-20° у нижнього краю панелі. Якщо кут розташування панелі по вертикалі складає більше 30°, але не більше 45°, то нижче основної додається ще одна секція, що складає кут 30°-50° до горизонталі.

б) проводиться оцінка окремих приладів. При цьому вказується загальна кількість приладів, їх призначення і характеристика (стрілочні, картинні, віконцеві і т. ін.). Ці дані приводяться в порівнянні з нормативними.

в) аналізується розташування приладів. Прилади повинні бути розташовані так, щоб найбільш важливі з них у функціональному відношенні (а також прилади з найчастішим звертанням) знаходились у центрі поля зору. Звертання до приладу орієнтовно визначається в залежності від задач управління. На схемі розташування приладів останні нумеруються за частотою звертання. Після цього перевіряються зв’язки, тобто порядок нагляду за приладами. Прилади з більш тісними зв’язками повинні розташуватися поряд.

Після проведення оцінок дається загальний висновок по засобам відтворення інформації (ЗВІ).

5. Оцінка органів управління. При оцінці органів управління необхідно відтворити у звіті по роботі найменування, призначення і кількість органів управління, відповідність розташування органів управління робочим зонам, розмір, форму, колір, послідовність звертання і частоту використання органів управління; число вмикань за час роботи, напрямок, величину переміщень і прикладених до цього зусиль, загальну величину витраченої енергії при виконанні операцій, пов’язаних з управлінням.

При оцінці тумблерів та перемикачів слід вказувати і довжину плеча важеля; ширину самої широкої частини; напрямок вмикання; кількість положень і кут повороту перемикача; поверхню ручки, що захвачується рукою (довжина, ширина, глибина).

При оцінці органів ножного управління (педалі) необхідно відобразити: нормальне положення (сидячи, стоячи), відстань між педалями та їх нахил, відстань від крісла до педалі, частоту звертання, можливість регулювання і затрачені зусилля. Необхідно вказати на схемі розташування найважливіших органів управління.

П р и м і т к а . Найважливіші органи управління слід розташовувати попереду і праворуч від оператора в зоні досягнення правої руки. Максимальний розмір зони досягнення обох рук складає 700´1100 мм. Розмір зони досягнення за шириною (1100 мм) може бути збільшений в деяких випадках на 200-300 мм за рахунок нахилу корпусу та переміщення крісла на котках вздовж стола.

Глибина робочої панелі не повинна перевищувати 800 мм.

Висота пульта, призначеного для роботи сидячи за столом, чи стоячи, повинна бути в межах 750-850 мм, а кут нахилу його панелі до горизонтальної площини – в межах 10-20°.

Місце на пульті для видання записів, розміщення реєстраційних журналів і технічної документації, повинно розташовуватись безпосередньо перед оператором. Його мінімальні розміри – 1000 мм в ширину і 300-400 мм у глибину.

Написи на пульті повинні розташовуватись однаково: під або над кожним зазначеним елементом. Написи розташовують так, щоб вони читалися зліва направо. Кожен текст повинен використовуватись для зазначення тільки однієї функції. Співвідношення висоти та ширини знаків повинно дорівнювати приблизно 3:2, висота букв та інших символів на панелях, що знаходяться безпосередньо перед оператором – не менше 3 мм.

Рекомендовані розміри букв в написах приведені в табл.1.1.

Таблиця 1.1

Відстань до очей,

Розміри букв та цифр, мм

м

Важливі написи

Звичайні написи

0,7

2,5 – 5,0

1,2 – 4,0

1,0

3,3 – 6,6

1,5 – 4,5

2,0

6,6 – 12,0

3,3 – 10,0

6,0

22,0 – 43,0

11,6 – 33,0

При оптимальній відстані до оператора (приблизно 25 см) ширина штриха чорних цифр і букв на білому фоні повинна складати приблизно 1/6 висоти, а білих цифр і букв на чорному фоні – приблизно 1/7 – 1/8 їх висоти.

Рекомендована ширина штриха букви залежить від тієї відстані, на якій розташовано пульт від оператора. Так, при відстані 1; 2; 3; 4; 5 і 6 м ширина штриха букви (чорні на білому) повинна бути відповідно 0,5; 0,8; 1,1; 1,4; 1,7 та 2 мм.

У висновках необхідно звернути увагу на такі питання: чи відповідає розташування органів управління логіці діяльності оператора; особливості групового розташування органів управління, що регулюють один параметр; відповідність індикаторів органам управління; розташування органів управління відносно індикаторів (вище, нижче індикаторів); розташування аварійних органів управління; відповідність напрямку руху рукоятки (важеля) напрямку руху стрілки; влаштування місця для ведення записів, розміщення реєстраційних журналів і технічної документації.

6. Загальний висновок і пропозиції по вдосконаленню системи (пульта, стенда, приладу). Крім текстової частини пропозиції повинні мати також графічну.

Звіт по лабораторній роботі

“Ергономічна оцінка діючих пультів управління та приладів”

Студент _______________________________________________________

Група _______________ курс ___________ факультет _________________

Найменування пульта (стенда, приладу) ___________________________

1. Загальні відомості

1. Коротка характеристика і призначення пульта (стенда, приладу): ____________________________________________________________

2. Основні задачі оператора:

а) ________________ б) ________________ в) ___________________

3. Коротка характеристика діяльності оператора. Прийом інформації:

а) зоровий канал – прилади, табло;

б) слуховий канал – телефон, селектор;

в) тактильний канал і т. ін.

Прийняття рішення: ____________________________________________

Дії: а) моторні _________________________________________________ б) команди _____________________________________________________

4. Аварійні ситуації _________________________________________

(необхідно охарактеризувати в табличній формі дії оператора в системі і на пульті при різних аварійних ситуаціях, а також зміни діяльності оператора при різних відмовах системи).

5. Зв’язок з іншими операторами: _____________________________

(представити також у табличній формі, вказавши вид зв’язку, кількість каналів і їх розташування).

6. Особливі умови експлуатації, обмеження ____________________

________________________________________________________________

7. Контингент операторів:

країна _________________; стать ________________; вік _____________;

рівень освіти ___________________; середній зріст _______________;

середньоквадратичне відхилення ________; заданий % охоплення ____;

8. Довірчий інтервал (зріст): __________________________________

К1 ______________; К2 ____________ Поправка до довірчого інтервалу на одяг і спорядження ___________________________________________

Кінцевий інтервал __________________________________________

Масштаб плоскістного манекена _________________________________

9. Робоча площа і об’єм на оператора.

2. Порівняльна оцінка пульта оператора (табл. 1.2).

Рекомендації до зміни досліджуваного пульта (стенда, приладу) за даними антропометричної оцінки ______________________________

3. Фактори виробничого середовища (табл. 1.3)

Відхилення _____________________________________________________

Рекомендації ___________________________________________________

Таблиця 1.2

Розмір

Довірчий

Параметри

фактичний

нормативний

інтервал

для даного контингенту

П о л о ж е н н я с и д я ч и

Висота сидіння

Ширина сидіння

Простір для ніг

Висота робочої поверхні

Висота підставки для ніг

Глибина для колін під пультом

Колінний кут

Ширина підставки для ступні

Відхилення

П о л о ж е н н я с т о я ч и

Висота верхнього краю інформаційної панелі

Висота нижнього краю інформаційної панелі

Зона обзору

Простір для ніг

Відхилення

С ф е р а з а х в а т а

Відхилення

Таблиця 1.3

Фактор середовища

Величина

фактична

нормативна

Освітлення

а) природне, кео

б) штучне, лк

Загальний рівень шуму, дб

Вібрація

Температура повітря

Відносна вологість

Швидкість повітря, м/сек

Об’єм повітря, що подається на 1 чоловіка, м3

Запилення, мг/м3

Електромагнітне випромінювання(ВЧ)

Радіаційне випромінювання

4. Оцінка ЗВІ

Вид пульта _______________________________________ Розмір пульта:

а) по горизонталі ________________; б) по вертикалі ________________

Відстань очей оператора в нормальному положенні від центра погляду_____

Кут обзору пульта(таблиця 1.4) :

а) по вертикалі ____; б) по горизонталі ____

Таблиця 1.4

Показник

Величина

фактична

нормативна

Відстань від оператора до пульта

Кут обзору пульта

Відхилення

Рекомендації

Таблиця 1.5

Тип

приладу

Назва приладу

Розмір по вертикалі, мм

Кутовий розмір

Діаметр шкали

Відхилення від норматива кутових розмірів

1.

2.

...

Оцінка окремих приладів проводиться по табл. 1.5.

Оцінка приладів за основними характеристиками проводиться по табл.1.6.

Перевіряється, чи відповідає прилад, його оцифровка, відстань до оператора вимогам нормативів.

Рекомендації ­­­­­­­­­­­­­­­­­­­­­___________________________________________________

Загальний висновок по ЗВІ

Таблиця 1.6

Характеристика

Величина

фактична

нормативна

Таблиця 1.7

Орган управління

Характеристика

Величина

Відхилення

фактична

нормативна

Кнопка

Форма

Розмір

Зусилля

і т.д.

Тумблер

Перемикачі

і т.д.

5. Оцінка органів управління (табл. 1.7)

Рекомендації ___________________________________________________

6. Розробка креслення робочого місця оператора .

7. Побудова структурної схеми. Побудувати структурну схему, відтворюючу зв’язки в підсистемах, замикання інформаційних потоків на людину-оператора.

8. Висновок і загальні рекомендації по управлінню (стендом, приладом) в цілому, з додатками графічного матеріалу. Рекомендації розроблюються для пристроїв, ЗВІ, органів управління, умов праці.



ЛАБОРАТОРНА РОБОТА №3

АНАЛІЗ ГАРМОНІЇ КОМПОЗИЦІЇ ПРИЛАДУ

Мета роботи: Проаналізувати гармонію композиції приладу по наступним категоріям:

а) тектонічність;

б) пропорція і пропорційність;

в) масштаб і масштабність;

г) ритмічність і метр;

д) симетрія і асиметрія;

е) статичність і динамічність.

Задача роботи: Створити індивідуальний варіант композиції приладу, використовуючи засоби гармонізації форми.

Загальні відомості

Тектоніка. При розгляді тектоніки з точки зору конструктивно-технологічних задач потрібно зауважити, що зробити проектовану річ тектонічною – це перш за все означає зробити її матеріально-фізично досконалою, тобто такою, що володіє міцною, стійкою і надійною конструкцією, яка відображає в зовнішньому вигляді загальний тип, характер конструкції і всю складну внутрішню силову роботу матеріалу. Таким чином, необхідно по можливості і найкращим чином виявити, де і як розподілені основні маси і навантаження, як опирається їм матеріал виробу, як напружені окремі його частини, які елементи несучі, а які несомі. Тектонічність форми означає також наочність того, із якого основного матеріалу виконана конструкція (метал, дерево чи пластмаса) і як дана конструкція виготовлена – монолітна чи складальна, чи це масивне лиття або легкий тонкостінний корпус.

Тектоніка – специфічний засіб художнього вираження, який органічно пов’язаний з конструктивною об’ємно-просторовою структурою виробу і її об’єктивними закономірностями (міцністю, стійкістю і рівновагою). Тектоніку називають зрілим відображенням у формі роботи конструкції і організації матеріалів. Таким чином, об’ємно-просторова структура у формотворенні і тектоніка форми є найважливішими категоріями композиції, що закладають основу побудови складної і гарної форми.

Пропорція і пропорційність. Пропорція визначає співвідношення окремих частин, предметів і явищ поміж собою. Пропорція – один із головних засобів, який застосовують в мистецтві, архітектурі, техніці, художньому конструюванні. Правильне встановлення пропорцій в своїй єдності складає пропорційно-гармонічний лад. Порушення його знижує художню виразність.

Існують різні види пропорційності. Так, наприклад, для утворення звичайної математичної пропорції потрібно чотири члена: a : b = c : d. Геометрична пропорція складається із трьох елементів (a : b = b : c). Загальний член b називають середнім пропорційним.

Крім арифметичної і геометричної пропорцій, існують також пропорційні залежності, що об’єднані загальною назвою гармонічні пропорції.

На відміну від арифметичної, геометричної та гармонічної пропорції золотий перетин утворюється при комбінації тільки двох величин a i b. Поділ цілого на дві нерівні пропорційні частини в математиці називають золотим перетином. Математичний вираз має вигляд a : b = b : (a + b).

Ця рівність створюється при комбінації лише двох величин, до того ж відношення поміж ними постійне, де більший відрізок дорівнює 0,618, менший – 0,382.

Рисунок 3.1- Графічна побудова золотого перетину

Золотий перетин також виражається геометричним шляхом. Один із геометричних способів – це поділ відрізка в золотому перетині. Він здійснюється за допомогою прямокутного трикутника з відношенням катетів 1:2 (рис.3.1):

М0 = а = 1,0;

М1 = x = 0,61803398;

М2 = a – x = 0,381966.

Потім в золотому перетині М2 ділиться на М3 = 0,236; М4 = 0,146; М5 = 0,09 і т. д.

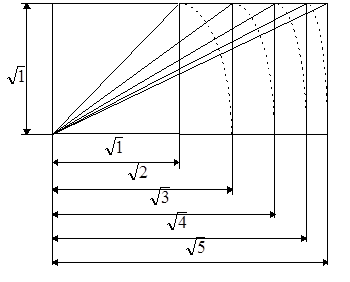

Рисунок 3.2- Система прямокутників від квадрата до прямокутника

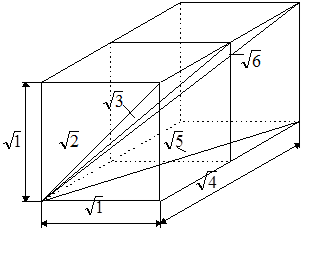

На рис. 3.2. приведена побудова прямокутників. Їх отримують геометричним методом, взявши за вихідну точку квадрат.

Ряд золотого перетину виражається такими цифрами: 0,09; 0,146; 0,236; 0,382; 0,618; 1,000; 1,618; 2,618 і т. д.

Масштаб і масштабність. Існує два поняття – масштаб і масштабність.

Масштаб – це відношення лінійних розмірів на кресленні, карті об’єкта до його розміру в натурі (1: 2, 1 : 5, 1 : 10 і т. д.).

Масштабність – більш складне поняття. В архітектурі це одне із композиційних засобів, яке виражає розмірність чи відносну відповідність розмірів форм архітектурного витвору, що сприймаються людиною, до розмірів людини.

Ритмічність і метр. В художньому конструюванні, як і в архітектурі, використовується специфічний засіб композиції – закономірне повторення і чергування елементів. Існує два види повторності – метрична і ритмічна (метр і ритм).

Метричний ряд є простим видом повторності, якщо він заснований з одного елемента, складним, якщо в композиції одночасно приймає участь декілька рядів і елементів метричної повторності.

Ритм – більш складний вид повторності, це чергування елементів споруди, предметів, виробничого обладнання, що характеризує наростання чи спадання їх кількості, форми, розмірів. Ритмічні ряди створюються чергуванням більш виразних елементів, що називаються акцентами, і менш виразними (пасивних), що називаються інтервалами. Ритмічні ряди можуть бути спадаючими чи зростаючими контрастно чи нюансно.

Ритм – це послідовне чергування різноманітних сумірних елементів. Він співдіє ясності, чіткості і стрункості художнього виробу, робить його більш цільним і виразним.

Симетрія і асиметрія. Симетричною називається фігура, яка складена із геометрично і фізично рівних частин, які певним чином розташовані відносно один одного. Симетрія – особливий рід геометричної закономірності красоти форм предметів, які створюють гармонії. Існує три основних види симетрії: дзеркальна, осьова, гвинтова. Дзеркальна симетрія заснована на рівності двох частин фігури, розташованих одна відносно іншої, як предмет і його відображення в дзеркалі. Осьова симетрія обумовлена рівністю геометричних фігур в осьових перетинах і досягається обертанням фігури відносно осі симетрії. Гвинтова симетрія досягається в результаті обертального руху лінії чи площини навколо нерухомої осі з постійною кутовою швидкістю і одночасно поступальним рухом вздовж осі.

В сучасних умовах особливе значення набуває поняття асиметричної композиції. Вона дозволяє органічно пов’язувати окремі елементи поміж собою, поєднуючи їх в цілісні, гармонійно-функціональні організми. Симетрична побудова не завжди узгоджується з суперечливими вимогами при компоновці того чи іншого приладу, споруди і т. д.

Статичність і динамічність. Окрім симетрії і асиметрії існує також статична і динамічна композиції. Будь-яка фігура, що має центр чи ось симетрії, завжди статична відносно них. Шар, куб чи паралелепіпед статичні у всіх напрямках. Конус статичний відносно осі симетрії, а вздовж неї він динамічний, бо по ній відбувається зміна форми. Найбільш характерну динамічну композицію мають предмети, що рухаються, засоби транспорту, які можна поділити на три основні групи в залежності від різного середовища: ті, що рухаються по поверхні землі (автомобілі, потяги), в воді (пароплави, підводні човни) і в повітрі (літаки, планери).

Звіт по лабораторній роботі

1. Представити аналіз композиції діючого приладу за всіма вищезазначеними категоріями.

2. Виконати креслення створеного варіанту приладу.

3. Дати обгрунтування вибраним рішенням.


ЛАБОРАТОРНА РОБОТА №4

ВИБІР КОЛЬОРОВИХ РІШЕНЬ

В КОМПОЗИЦІЇ ПРИЛАДУ І ЇХ АНАЛІЗ

Мета роботи: Створити кольорове рішення в заданому спектрі композиції приладу.

Задача роботи: 1. Провести аналіз психофізіологічного впливу вибраного кольорового фону.

2. Охарактеризувати вплив тонового (кольорового) нюансу чи контрасту.

3. Аналіз вираження кольору і функціональне призначення приладу.

4. Вибрати тип поверхні, обгрунтувати вибір.

5. Обгрунтувати вибір покриття, матеріалу, технологію (засіб) виготовлення.

Загальні відомості

Колір – це властивість тіл викликати певні зорові відчуття у відповідності зі спектральним складом і інтенсивністю відбитого чи випускаючого видимого випромінювання. Встановлено, що людським оком сприймаються коливання з довжиною хвилі від 380 до 760 нм.

Всі кольори розподіляють на дві групи: ахроматичні і хроматичні. До першої групи (ахроматичної) відносяться білі, чорні і всі сірі кольори, починаючи з найсвітлішого і закінчуючи найтемнішим. До другої (хроматичної) групи відносяться всі спектральні кольори – червоні, жовті, зелені, блакитні, сині, фіолетові, пурпурні з усіма переходами і відтінками між ними.

Психофізіологічний вплив кольору на людину в емоційному відношенні великий. Колір має здатність викликати різні емоційні реакції та думки: він може заспокоювати і хвилювати, приносити радість і смуток, пригнічувати і веселити. Колір може викликати почуття теплоти та холоду, бадьорості та втоми, легкості та тяжкості, розширювати і звужувати простір, стимулювати зір, мозок, нерви; він може сприяти і допомагати лікуванню хворих. В естетиці колір серед інших естетичних факторів займає одне з важливих місць.

Сучасні вислови та судження вчених, художників про психофізіологічний вплив кольору на людину зводиться до наступного.

Червоний колір – збуджуючий, гарячий, енергійний і життєрадісний. Він має найдовшу хвилю, стимулюючи впливає на мозок і викликає емоційні реакції; сприяє збільшенню м’язової напруги, підвищенню кров’яного тиску і ритму дихання; дуже впливає на настрій людини.

Оранжевий колір – яскравий, викликає радість, в різних випадках заспокоює чи роздратовує. В фізіологічному відношенні він сприяє покращанню травлення і прискоренню течі крові.

Жовтий колір – стимулює зір, мозок і нерви, заспокоює деякий нервовий стан, звеселяє, сприяє до спілкування.

Зелений колір – колір природи, спокою і свіжості, заспокійливо діє на нервову систему. Він сприяє зниженню кров’яного тиску за рахунок розширення капілярів.

Блакитний колір – світлий, свіжий і прозорий. Він діє приблизно також, як і зелений – заспокійливо, створює враження небесної далі. В фізіологічному відношенні він відноситься до лікарських кольорів, полегшуючи стан хворого в більшій мірі, ніж зелений.

Фіолетовий колір – пишний і благородний; він позитивно впливає на серце і легені, збільшуючи їх витривалість. Колір втоми та нудьги.

Коричневий колір – теплий, він створює спокійний настрій, виражає міць і стійкість предметів. Коричневий колір з сірим відтінком з пригніченням діє на психіку.

Сірий колір – холодний, діловий і похмурий. Він викликає апатію і нудьгу. У виробничій обстановці його необхідно застосовувати якомога менше.

Білий колір – легкий, холодний і благородний, але у великій кількості викликає блиск. Він – символ чистоти, дуже добре поєднується з іншими кольорами.

Чорний колір – похмурий, важкий, різко знижує настрій. Він дуже красивий, в невеликій кількості застосовується для контрасту.

Узагальнюючи облік психологічного впливу кольору на організм людини, видимі частини спектру розподіляють на три частини: довгохвильову – 760...580 нм (червоний, оранжевий), середньохвильову – 580...510 нм (жовтий, зелений і частково блакитний), короткохвильову – 510...380 нм (блакитний, синій, фіолетовий).

На сучасному етапі встановлено, що кольори довгохвильової частини спектру справляють збуджуючий і стимулюючий вплив, а кольори короткохвильової частини – заспокійливий чи пригнічуючий вплив. Найбільш сприятливо впливають кольори середньої частини спектру. Група фіолетових і пурпурних кольорів справляють хвилюючий і подразнюючий вплив.


Узагальнюючи відомості про кольори можна зробити наступні висновки:

1. Найкращі поєднання дають кольори в рамках великих і малих інтервалів по кольоровому колу, гірші – в рамках середніх інтервалів.

2. Малі інтервали сприймаються скоріш як відтінки одного і того ж кольору, а не як поєднання кольорів.

3. При поєднанні кольорів необхідно брати однакові співвідношення світлості.

4. Більш інтенсивні кольори при поєднаннях з менш інтенсивними слід підбирати в меншій кількості.

5. Хроматичні кольори можна поєднувати з ахроматичними, причому теплі кольори поєднувати з темними, а холодні з світлими.

В дизайні колір розглядається перш за все як засіб функціональної організації предметного середовища. У виробах промислового виробництва колір вибирають з урахуванням:

а) функціонального призначення виробу і умов його експлуатації;

б) функціонально-конструкторської структури виробу;

в) особливості композиції форми виробу;

г) умов того середовища, в якому виріб буде використовуватися.

Форма і колір виявляють особливості та функціональні призначення промислового виробу, водночас полегшуючи зорове сприйняття і взаємодію між виробом і людиною з урахуванням процесу користування.

Колір сприяє розпізнанню сфери використання виробу і його експлуатаційної специфіки. Він обумовлюється вимогами безпеки, примітивності і легкості розпізнавання предметів або їх окремих елементів на різних кольорових фонах.

Колір фону повинен бути доповнюючим (контрастним) до кольору деталі: світло-коричневий до сталі, чавуна та алюмінію; світло-голубий до бронзи, дерева та інших деталей теплих кольорів; ахроматичний для різнокольорових деталей і т.д.

Особливе значення має колір при конструюванні кнопок, перемикачів, важелів управління приладів та пультів управління, мнемосхем та інших елементів для безпеки і надійності роботи. Недостатній контраст між кнопкою та фоном пульту може призвести до браку або аварії. Деякі вироби потребують контрастних і яскравих тонів (планера, спортивні атрибути, дитячі іграшки, туристичне обладнання і т.ін.), а інші – світлих і м’яких тонів (медичне обладнання, прилади, верстати).

Забарвлення виробів повинне бути пов’язане з їх функціонально-конструкторською структурою.

Пульти та прилади, в яких більшість конструктивних елементів приховано, відносять до виробів із прихованою структурою. Щити пульту або приладу складають їх структуру і колір грає для них дуже важливу візуальну роль. Лицьова панель виділяється особливим кольором, відмінним від того, що обрамовує, і при великих розмірах пульту або лицьової панелі приладу може бути поділена на окремі ділянки, щоб підкреслити різне їх різне функціональне призначення.

Вироби, що вирішені в стриманій темі з використанням мінімуму кольорів, сприймаються в більш великому масштабі і, навпаки, використання збільшеної кількості кольорів з підвищеною контрастністю між ними, створює відчуття зменшеного масштабу.

Для естетичної виразності зовнішнього вигляду виробу важливе значення має фактурне оздоблення. Поверхні, що обрамовуються можуть бути глянцевими (дзеркальне відбиття), матовими або шорсткими (дифузне відбиття), напівматовими або напівглянцевими. Найбільш повно і гарно колір проявляється на матовій фактурі, а глянець якоюсь мірою маскує колір. Матова фактура та різні фактурні візерунки (муаровий, рифлення, пухирчатий та ін.) широко використовується в оздобленні сучасного обладнання, приладів.

Для отримання в дизайні приладу чи пульту потрібного кольору та фактури поверхні використовуються різні способи обробки, тобто різні технології виготовлення і матеріали (лиття, штампування, шліфування, полірування, пресування), а також різні види покриття – лакофарбові, гальванічні, склоемалеві, вакуумні.

Вибір лакофарбових покрить за декоративними властивостями (колір, блиск, фактура і клас у відповідності з ГОСТ 9.032.-74) проводять на стадії проектування і призначають у відповідності з ГОСТ 23852-79 за таблицею 4.1.

Існує багато видів гальванічних покрить, що широко застосовуються в приладобудуванні в якості захисту металевих деталей, від корозії та як декоративно-оздоблювальні засоби.

Для цього застосовують покриття нікелем, хромом, цинком, свинцем, оксидними плівками, бронзою, сріблом. В таблиці 4.2 наведені деякі фізико-хімічні характеристики металів, що часто використовуються для оздоблення деталей приладів та виробів культурно-побутового призначення.

Нікелеве покриття розрізняють таких видів: напівблискуче (одношарове), блискуче (двошарове), чорне та безелектролізне (хімічне).

Хромування є: захисно-декоративне, тверде, рівномірно-чорне, агатове, холодне, пористе.

Таблиця 4.1

Найменування груп виробів

Вимоги до кольорів і кольорових

сполучень лакофарбових покрить

Вимоги до фактури та блиску

Вироби, що функціонують у виробничих приміщеннях в контакті з людиною – прилади, верстати, машини, обладнання, організаційна, обчислювальна техніка та ін.

Сполучення кольорів – споріднені, споріднено-контрастні. Кольори червоної, оранжевої, жовтої, зеленої, голубої, синьої зон і ахроматичні; складні; світлі, середні, темні за яскравістю; малої та середньої насиченості.

Число основних кольорів в схемі кольорового рішення не більше 3. Сполучення кольорів еквівалентне, наприклад, сіро-зелений(352), споріднено-контрастні, наприклад, “слонова кістка”(229) і сіро-зелений(365).

Гладкі, глянцеві, напівглянцеві, напівматові.

Допускаються гладкі з малюнками (молоткові, рельєфні)

Вироби культурно-побутового призначення, що функціонують в житловому інтер’єрі в контакті з людиною, наприклад, пилососи, пральні машини, холодильники, побутова радіоелектронна апаратура, вентилятори, кондиціонери, ручний механізований інструмент та ін.

Кольори червоної, оранжевої, жовтої, зеленої, голубої, синьої зон і ахроматичні; складні; світлі, середні, темні за яскравістю; малої, середньої і максимальної насиченості.

Число основних кольорів в схемі кольорового рішення не більше 2.

Сполучення кольорів споріднені, споріднено-контрастні, контрастні та еквівалентні.

Гладкі, рельєфні, глянцеві і напівглянцеві.

Склоемалеві неорганічні покриття знаходять широке застосування в захисно-декоративній і спеціальній поверхневій обробці основних конструкційних матеріалів і кераміки. Успішно застосовується емалювання алюмінію та сплавів його основі.

Для забарвлення емалей застосовують кольорові оксиди кобальту, заліза, міді, хрому, марганцю.


Таблиця 4.2

Метал покриття

Щільність,

Твердість* ,

Питомий елекрич-

Темп.

Плав-

Власна стійкість**

(+стійкі; – нестійкі)

Візуальна оцінка кольору матових поверхонь

ний опір,

лення,

в атмосфері

в розчинах

покриття

кг/м3

кН/м2

10-8 Ом·м

°К

Сухий

Вологий

Слабо-кислий

Слабо-лужний

Алюміній

2,700

0,25

2,70

933

+

+

+

Світло-сірий з голубим відтінком (холодний)

Цинк

7,140

0,35

5,75

892

+

Хром

6,920

2,20

15,25

2073

+

+

+

+

Залізо

7,860

0,50

10,60

1770

Світло-сірий(нейтральний)

Кадмій

8,650

0,20

10,66

594

+

+

Біло-сірий (нейтральний)

Нікель

8,900

0,70

7,24

1728

+

+

+

+

Світло-сірий з жовтим відтінком (теплий)

Олово

7,300

0,05

11,50

505

+

+

+

Біло-сірий (теплий)

Свинець

11,340

0,04

18,8

700

+

+

+

Світло-сірий з голубим відтінком (холодний)

Латунь

Фізичні та хімічні властивості залежать від складу сплаву

Золотисто-жовтий(холод.)

Бронза

і змінюються в порівняно широких межах

Від біло-сірого до червоно-жовтого (теплий)

Мідь

8,950

0,35

1,65

1356

+

Рожевий (теплий)

Срібло

10,530

0,25

1,50

1234

+

+

+

+

Білий (теплий)

Золото

19,280

0,18

2,00

1326

+

+

+

+

Яскраво-жовтий(теплий)

Платина

21,450

0,25

2046

+

+

+

+

Світло-сірий (нейтральн.)

* Твердість покривних плівок відповідних металів залежить від способу та умов їх нанесення.

** Під терміном “власна стійкість” розуміється хімічна інертність або активність покривних плівок без урахування матеріалу основи.


Порядок виконання роботи

Враховуючи всі функціонально-конструктивні особливості та умови експлуатації приладу (пульту, стенду), вибрати для розробленого за формою варіанту дизайн-проекту всі матеріали, види поверхонь, покриття, фактуру, малюнок.

Окремо приділити увагу вибору матеріалу і кольору елементів ЗВІ та ОУ.

Заповнити таблицю 4.3.

Таблиця 4.3

Назва елементу

Колір

Фактура поверхні елементу

Вид покриття та спосіб його отримання

Звіт по лабораторній роботі

1. Представити аналіз кольорової композиції приладу, вибрати матеріал, фактуру, колір, малюнок поверхонь приладу – фонових, шкал, табло, органів управління, мнемосхем, піктограм і представити їх у вигляді таблиці 4.3.

2. Виконати креслення індивідуального варіанту кольорової композиції приладу.

3. Дати обгрунтування прийнятим рішенням.


ПЕРЕЛІК НОРМАТИВНОЇ ДОКУМЕНТАЦІЇ

ГОСТ 20.39.108-85 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора.

ГОСТ 29.05.002-82 Система стандартов эргономических требований и эргономического обеспечения. Индикаторы цифровые знакосинтезирующие. Общие эргономические требования.

ГОСТ 30.001-83 Система стандартов эргономики и технической эстетики. Основные положения.

ГОСТ 21753 -76 Система “человек-машина”. Рычаги управления. Общие эргономические требования.

ГОСТ 21829-76 Система “человек-машина”. Кодирование зрительной информации. Общие эргономические требования.

ГОСТ 21889-76 Система “человек-машина”. Кресло человека-оператора. Общие эргономические требования.

ГОСТ 22269-76 Система “человек-машина”. Рабочее место оператора. Взаимное расположение элементов рабочего места.

ГОСТ 23000-78 Система “человек-машина”. Пульт управления. Общие эргономические требования.

ГОСТ 23852-79 Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам.

ГОСТ 26387-84 Система “человек-машина”. Термины и определения.


ЛІТЕРАТУРА

1. Борисовский Т. Б. Эстетика и стандарт. – М.: Издательство стандартов, 1983.

2. Борисюк А. А. Эргономика в приборостроении. – К.: Техника, 1985.

3. Волкотруб И. Т. Основы художественного конструирования. – К.: Вища школа, 1988.

4. Вудсон У., Коновер Д. Справочник по инженерной психологии для инженеров и художников конструкторов, – М.: Мир, 1968.

5. Даниляк В. И., Муников М. В., Федоров М. В. Эргодизайн, качество, конкурентноспособность. – М.: Издательство стандартов, 1990.

6. Дж. К. Джонс. Инженерное и художественное конструирование. Современные методы проектирования. – М.: Издательство стандартов, 1991.

7. Шпара П. Е., Шпара И. П. Техническая эстетика и основы художественного конструирования. К.: Вища школа, 1989.

8. Эргономика. Лабораторные работы. Под ред. проф. Т. В. Дуганова.- К.: Высшая школа, 1976.

9. Altai. Katalog Übersicht. GmbH Rosenheimer strasse 10 28219 Bremen Germany.

10. Cole-Parmer 97-98. Serving the Research and Technical Communities Worldwide. Cole-Parmer Instrument Company 625 East Bunker Court Vernon Hills, Illinois 60061-1844 U.S.A.

11. RS Components. Der Katalog das Original. März/August’95. RS Components Limited, PO Box 99, Corby, Northants NN17 9RS United Kingdom, An Electrocomponents Company.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:46:52 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:02:44 24 ноября 2015

Работы, похожие на Реферат: Эргономика в приборостроении

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151296)
Комментарии (1844)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
