Реферат: Рсчет электрической части станции ГРЭС

Название: Рсчет электрической части станции ГРЭС
Раздел: Остальные рефераты
Тип: реферат Добавлен 14:44:29 11 июля 2005 Похожие работы
Просмотров: 910 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

1. ВЫБОР СТРУКТУРНОЙ СХЕМЫ СТАНЦИИ

1.1. Расчет перетоков мощности в структурной схеме

Найдем перетоки мощности в схеме 1 (рисунок 1).

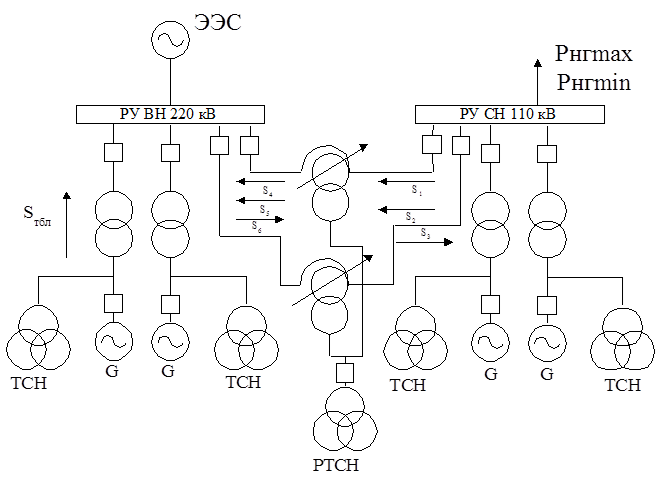

Рисунок 1 – Структурная схема ГРЭС (вариант №1)

Определим мощность протекающую через блочный трансформатор

где – активная и реактивная мощности турбогенератора; – активная и реактивная мощности собственных нужд.

Таблица 1.1 – Справочные данные турбогенератора

Тип турбогенератора

Номинальная мощность

ТВВ-160-2ЕУ3

188

160

18

0.85

0.213

Подставив значения в формулу (1.1), получим

.

Из условия , выбираем блочные трансформаторы, данные которых сведены в таблицу 1.2.

Таблица 1.2 – Данные трансформатора

Тип трансформатора

Потери, кВ

Цена, тыс. руб.

110

ТДЦ 200000/110

200

170

550

10.5

222

220

ТДЦ 200000/220

200

130

660

11

253

Произведем расчет перетока при максимальной мощности нагрузки , получим

где – количество блоков на среднем напряжении; – реактивная мощность нагрузки.

Подставив значения в формулу (1.2), получим

.

Произведем расчет перетока при минимальной мощности нагрузки , получим

где – реактивная мощность нагрузки.

Подставив значения в формулу (1.3), получим

.

Произведем расчет перетока в аварийном режиме при максимальной мощности нагрузки , получим

Подставив значения в формулу (1.4), получим

.

Так как в аварийном режиме при максимальной мощности нагрузки, то мощность потребляется от энергосистемы.

Определим перетоки находящиеся за автотрансформатором на высшем напряжении

.

Определим максимальный переток: .

Выберим автотрансформаторы связи по формуле

, (1.5)

где – максимальный переток; – коэффициент перегрузки ().

.

Таблица 1.3 – Данные автотрансформатора

Тип автотрансформатора

Потери, кВ

Цена, тыс. руб.

ВС

ВН

НН

АТДЦТН 250000/220/110

11

32

20

250

100

120

500

324


Найдем перетоки мощности в схеме 2 (рисунок 2).

Рисунок 2 – Структурная схема ГРЭС (вариант №2)

Произведем расчет перетока при максимальной мощности нагрузки , по формуле (1.2)

.

Произведем расчет перетока при минимальной мощности нагрузки , по формуле (1.3)

.

Произведем расчет перетока в аварийном режиме при максимальной мощности нагрузки , по формуле (1.4)

.

Определим перетоки находящиеся за автотрансформатором на высшем напряжении

.

Определим максимальный переток: .

Выберим автотрансформаторы связи по формуле (1.5)

Выберим автотрансформатор типа АТДЦТН 250000/220/110 (таблица 1.3).

1.2. Выбор подключения резервных трансформаторов и трансформаторов собственных нужд

Так как присутствуют генераторные выключатели, то мощность трансформаторов собственных нужд примем равным мощности резервного трансформатора собственных нужд

(1.6)

где – мощность собственных нужд, %.

.

.

Таблица 1.4 – Трансформаторы собственных нужд

№ схемы

Тип трансформатора

Цена, тыс. руб.

1

ТСН

ТРДНС 25000/35

25

115

62

РТСН

2

ТСН

ТРДНС 25000/35

25

115

62

РТСН

1.3. Определение потерь энергии в трансформаторах и автотрансформаторах

Потери в блочных трансформаторах

(1.7)

где – потери холостого хода; – потери короткого замыкания; – время ремонта блока; – номинальная мощность трансформатора; – максимальная мощность протекающая через трансформатор; – время максимальных потерь [1].

На стороне среднего напряжения

;

на стороне высшего напряжения

.

Потери в автотрансформаторе при не подключенном генераторе на низшем напряжении рисунок 1

. (1.8)

.

Потери в автотрансформаторе при не подключенном генераторе на низшем напряжении рисунок 2 по формуле (1.8)

.

1.4. Определение суммарных потерь

Суммарные потери в схеме 1 по формуле (1.9)

(1.9)

.

Определим стоимость годовых потерь электроэнергии по формуле (2.0)

, (2.0)

где – себестоимость электроэнергии.

.

Суммарные потери в схеме 2 по формуле (1.9)

.

Определим стоимость годовых потерь электроэнергии по формуле (2.0)

.

1.5. Расчет технико-экономических показаний для выбора варианта структурной схемы

Для расчета технико-экономических показаний необходимо выбрать не только трансформаторы, но и выключатели, которые находятся по максимально рабочему току ().

Выберим выключатели на высшем напряжении (220 кВ) по формуле (2.1)

, (2.1)

где – номинальное напряжение.

.

Выберим выключатели на среднем напряжении (110 кВ) по формуле (2.1)

.

Выберим выключатели на низшем напряжении (генераторном) по формуле (2.1)

.

Сведем расчетные данные трансформаторов и выключателей в таблице 1.5, 1.6 для расчета капитальных затрат.

Таблица 1.5 – Расчет капитальных затрат вариант схемы 1

Наименование оборудования

Количество, ед.

Стоимость, тыс. руб.

Сумма, тыс. руб.

1. Блочный трансформатор: ТДЦ 200000/220

2

253

506

ТДЦ 200000/110

2

222

444

2. Автотрансформатор связи:

АТДЦТН 250000/220/110

2

324

648

3. ТСН: ТРДНС 25000/35

4

62

248

4. РТНС: ТРДНС 25000/35

1

62

62

5. Выключатели высоковольтные:

ВВБК-220Б-56/3150У1

4

33.76

135.04

ВВБК-110Б-50/3150У1

4

26

104

6. Выключатели генераторные: МГУ-20-90/6300

4

4.51

18.04

7. Выключатель РТСН: МГУ-20-90/6300

1

4.51

4.51

ИТОГО

------

------

2169.59

Таблица 1.6 – Расчет капитальных затрат вариант схемы 2

Наименование оборудования

Количество, ед.

Стоимость, тыс. руб.

Сумма, тыс. руб.

1. Блочный трансформатор: ТДЦ 200000/220

1

253

253

ТДЦ 200000/110

3

222

666

2. Автотрансформатор связи:

АТДЦТН 250000/220/110

2

324

648

3. ТСН: ТРДНС 25000/35

4

62

248

4. РТНС: ТРДН 25000/35

1

62

62

5. Выключатели высоковольтные:

ВВБК-220Б-56/3150У1

3

33.76

101.28

ВВБК-110Б-50/3150У1

5

26

130

6. Выключатели генераторные: МГУ-20-90/6300

4

4.51

18.01

7. Выключатель РТСН: МГУ-20-90/6300

1

4.51

4.51

ИТОГО

------

------

2130.8

Для оценки эффективности схем электрической станции примем минимум приведенных затрат

, (2.2)

где – нормативный коэффициент; – амортизационные отчисления; – капитальные затраты в станцию; – суммарные расходы.

Произведем оценку эффективности схемы 1 по формуле (2.2)

.

Произведем оценку эффективности схемы 2 по формуле (2.2)

.

Определим различимость вариантов схем по формуле (2.3)

. (2.3)

Так как , то варианты схем являются почти не различимыми, а, следовательно, выберим схему 2.

Потому что схема является более надежной с точки зрения эффективности.

2. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

2.1. Выбор базисных условий

Расчет проводим в относительных единицах, используя приближенные приведения к одной ступени напряжения, при базисных условий: , .

Базисное напряжение: .

Базисные токи:

.

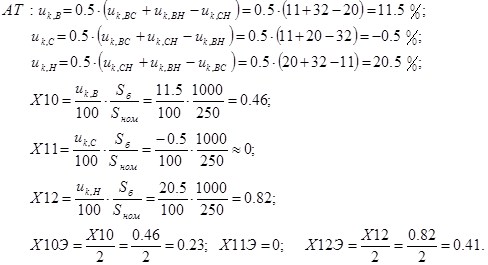

2.2. Определение параметров электрической схемы замещения

Электрическая схема замещения станции ГРЭС (рисунок 2) с указанием аварийных узлов представлена на рисунок 3.


2.3. Вычисления режимных параметров

Так как на всех ступенях напряжения, то величины ЭДС в относительных базисных к номинальным единицам равны: . Значение ЭДС приняты из [2, таблица 6.1].

2.4. Определение системных параметров

Определим количество ЛЭП и сечение проводов

;

,

где – максимальный переток в систему; – придельная мощьность линии [1].

.

Выберим провод АС 240/39.

; .

2.5. Расчет симметричного короткого замыкания в узле К-1

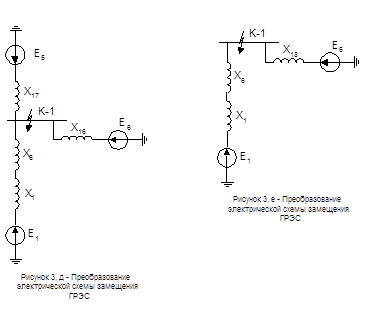

Преобразуем схему замещения (рисунок 3) к простейшему виду (рисунок 3, а).

(рисунок 3, б);

;

(рисунок 3, в);

(рисунок 3, г);

(рисунок 3, д);

(рисунок 3, е);

(рисунок 3, а).



Искомая величина периодической составляющей аварийного тока от эквивалентной системы

.

Начальное значение периодической слагающей аварийного тока от генераторов

.

Искомый аварийный ток

.

Номинальный приведенный ток группы генераторов

, где

.

Определим отношение

.

По типовым (основным) кривым [2, рисунок 3.26] для определим отношение .

Искомый аварийный ток от генераторов

.

Искомый аварийный ток в месте КЗ

.

Определим ток апериодической составляющей по формуле (2.4)

, (2.4)

где – время срабатывания выключателя; для системы [3]; для генератора .

Определим ударный ток по формуле (2.5)

, (2.5)

где для системы [3]; для генератора .

Определим процентное содержание апериодического тока

.

Определим интеграл Джоуля

, где

,

где – относительный интеграл Джоуля.

.

Результаты расчета всех точек короткого замыкания сведем в таблицу 2.1.


Таблица 2.1 – Результаты расчетов токов короткого замыкания

Точка КЗ

источник

К-1

шины

220 кВ

Генер.+бл. тр-ор

1.7

1.63

2.1

4.7

42.8

6.39

Система

6.8

6.8

3

16.5

Сумма

8.5

8.43

5.1

21.5

К-2

шины

110 кВ

Генер.+бл. тр-ор

10.3

9.9

2.5

28.3

47.1

55.6

Система

7.6

7.6

9.3

17.1

Сумма

17.9

17.5

11.8

45.4

К-3

шины

генератора

Генер.+бл. тр-ор

32.1

23.4

30.1

88.7

91.8

1854.7

Система

35.9

35.9

3.5

92.9

6.9

5232.6

Сумма

68

59.3

33.6

181.6

98.7

7087.3

К-4

шины

генератора

Генер.+бл. тр-ор

32.1

23.4

30.1

88.7

91.8

1854.7

Система

38.7

38.7

3.8

100.2

7.01

6054.6

Сумма

70.8

62.1

33.9

188.9

98.81

7935.3

К-5

Система

48.6

48.6

4.7

125.9

6.9

9589.6

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:43:45 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
18:22:31 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:00:56 24 ноября 2015

Работы, похожие на Реферат: Рсчет электрической части станции ГРЭС
Компенсация реактивной мощности в системах электроснабжения с ...
СОДЕРЖАНИЕ Введение 1. Исследование методов и устройств компенсации реактивной мощности при электроснабжении нелинейных и резкопеременных нагрузок 1.1 ...
Из 100 % реактивной мощности, вырабатываемой в энергосистеме, 22 % теряется в повышающих трансформаторах электростанций и в автотрансформаторах повышения напряжения на подстанциях ...
Прохождение в электрических сетях реактивных токов обуславливает дополнительные потери активной мощности в линиях, трансформаторах, генераторах электростанций, потери напряжения ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 44728 Комментариев: 5 Похожие работы
Оценило: 9 человек Средний балл: 4.8 Оценка: 5     Скачать
Реконструкция подстанции "Гежская" 110/6 кВ
Аннотация Данный дипломный проект посвящен реконструкции подстанции "Гежская" 110/6 кВ, находящейся в Соликамском районе ОАО "Березниковских ...
Схема ПС представляет собой подстанцию с двусторонним питанием, выключателями ВМТ-110/1250, с трансформаторами тока ТВТ-110-100/5 в линиях 110 кВ и силовыми трансформаторами ТМН ...
При расчёте токов КЗ в в максимальном и минимальном режимах все величины сравниваются с базисными, в качестве которых принимаем базисную мощность и базисное напряжение за базисную ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 16058 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 3.8 Оценка: неизвестно     Скачать
Проектирование электрической части ТЭЦ 180 МВт
1. Сооружения и инженерные коммуникации проектируемой электростанции 1.1. Выбор площадки строительства Под площадкой электростанции понимается ...
Исходя из того что генератор работает в блоке с трансформатором, то принимаем защиту типа ЗЗГ-2. Она состоит из органа напряжения нулевой последовательности первой гармоники, и ...
РО - реагирующий орган; ПТР - промежуточный трансформатор тока; ТР - трансреактор; ТТ1, ТТ2 - промежуточные трансформаторы тока; ОТС - дифференциальная отсечка; I2т - торможение ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 12322 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 2 Оценка: неизвестно     Скачать
Проектирование электрических сетей
АННОТАЦИЯ Данный дипломный проект состоит из пояснительной записки: Страниц - 118, рисунков - 8, таблиц - 19, и графической части - 6 листов формата ...
В процессе проектирования, на основании исходных данных, имеющихся в техническом задании, выбирается: номинальное напряжение; рациональная схема сети; сечение проводов и кабелей ...
Для обеспечения надежного питания присоединенных потребителей и транзита мощности через подстанцию в нормальном и послеаварийном режимах, а так же для обеспечения средствами ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 8101 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
... проекта строительство парогазовой установки мощностью 410 МВт
Содержание Реферат Введение 1. Теоретические основы инвестиционного проектирования. 1.1 Инвестиционный проект. Сущность и содержание. 1.2 Виды ...
Главная схема электрических соединений Среднеуральской ГРЭС включает в себя 10 блоков "генератор - трансформатор" и три распределительных устройства высокого напряжения 220, 110 и ...
Выключатели масляные типа У-220-10, У-110-8, МКП-35, разъединители РЛНД-220, РОН-110, РЗГ-35.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 22757 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование районной электрической сети
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Амурский государственный ...
При чём передачей электрической мощности на напряжении 220 кВ и выше занимается ОАО "ФСК", а на напряжении 110 кВ и ниже ОАО "ДРСК".
Причинами этого являются: а) потери напряжения, вызываемые токами нагрузки, протекающими по элементам сети; б) неправильный выбор сечений токоведущих элементов и мощности силовых ...
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 6773 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование ТЭЦ-400
Аннотация Тема дипломного проекта - Электрическая часть ТЭЦ-400 мВт. На станции установлено три генератора, мощностью по 100 мВт, типа ТВФ-120-У3 ...
Мощность блочных трансформаторов определяется по мощности генератора за вычетом мощности собственных нужд.
Выбор трансформаторов связи производится по наибольшему перетоку мощности между распределительными устройствами 220 кВ и 10 кВ в трёх режимах работы.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 2883 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет электрической подстанции
Введение В настоящее время электрическая энергия является наиболее широко используемой формой энергии. Это обусловлено относительной легкостью ее ...
К основным параметрам трансформатора относятся номинальные мощность, напряжение, ток; напряжение короткого замыкания; ток холостого хода; потери холостого хода и короткого ...
На подстанции принято решение об установке двух трансформаторов одинаковой мощности по простой, надежной и экономичной схеме с отделителями и короткозамыкателями на стороне высшего ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 9664 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Рсчет электрической части станции ГРЭС (3939)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150043)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
