Реферат: Расчёт кран-балки

Название: Расчёт кран-балки
Раздел: Остальные рефераты
Тип: реферат Добавлен 01:33:53 20 августа 2005 Похожие работы
Просмотров: 2757 Комментариев: 4 Оценило: 3 человек Средний балл: 4.3 Оценка: неизвестно     Скачать

Министерство сельского хозяйства РФ

ФГОУВПО

Пермская государственная сельскохозяйственная

академия имени Д.Н.Прянишникова

Кафедра деталей машин

КУРСОВАЯ РАБОТА

по дисциплине: «Основы конструирования»

на тему: «Расчет мостового однобалочного крана»

Выполнил: студент группы М-51, шифр М-01-157

В.М. Соловьев

Проверил:

Кандидат технических наук доцент В.С. Новосельцев

Пермь 2005

Задание.

Рассчитать механизм передвижения мостового однобалочного крана (кран-балки):

- грузоподъемностью Q=1,7 т;

- пролет крана LK = 10,6 м;

- скорость передвижения V = 0,48 м/с;

- высота подъема Н= 12 м;

- режим работы средний;

- управление с пола.

Кран работает в мастерской по ремонту сельскохозяйственной техники.

Мостовые однобалочные краны грузоподъемностью 1...5т регламентированы ГОСТ 2045 - 89*.

В соответствии с прототипом выбираем кинематическую схему однобалочного мостового крана (кран-балки) с центральным приводом и передвижной электрической талью (рис. 1). Согласно ГОСТ 22584 - 96 по грузоподъемности 1 т выбираем электроталь ТЭ 100-521 [1, стр. 215].

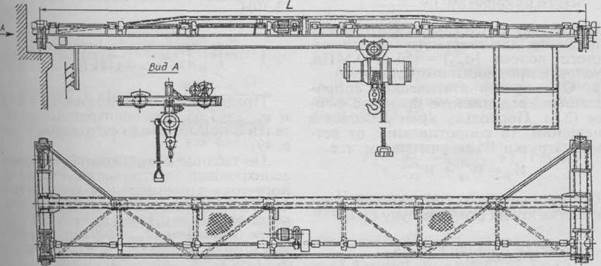

Рисунок 1. Мостовой однобалочный кран.


Расчет механизма передвижения крана проводим в следующем порядке.

1 . Определяем размеры ходовых колес по формуле

(1)

Максимальную нагрузку на колесо вычисляем при одном из крайних положений электротали.

По ГОСТ 22584-96 [1, стр. 215] принимаем массу тали mт =180 кг = 0,18т (ее вес G7 = mT g ≈ 0,18×10 = 1.8кН) и длину L = 870 мм. Массу крана с электроталью выбираем приближенно по прототипу [1, стр. 214] mк ≈ 2,15т. Тогда вес крана Gк = mк g ≈ 2,15 × 10 = 21,5 кН. Ориентировочно принимаем

l ≈ L ≈ 0,87 м.

Для определения нагрузки Rmax пользуемся уравнением статики

∑M2 = 0 или – Rmax Lк + (GГ + GT )×(Lкl ) + (Gк – GT ) × 0,5Lк =0 (2)

откуда

Rmax = = (3)

≈ 27 кН

При общем числе ходовых колес Zk = 4 нагрузка приходится на те два колеса крана, вблизи которых расположена тележка. Тогда

Rmax = R/2 = 27/2 = 13,5 кН = 13500 Н. (4)

Следовательно,

Согласно ГОСТ 3569 - 74 [1, стр. 252] выбираем крановое двухребордное колесо диаметром Dк = 200мм. Диаметр цапфы dц = Dк /(4...6) ≈ (50...35) мм. Принимаем dц = 50 мм.


Для изготовления колес используем сталь 45, способ термообработки нормализация (НВ ≈ 200). Колесо имеет цилиндрическую рабочую поверхность и катится по плоскому рельсу. При Dк ≤ 200 мм принимаем плоский рельс прямоугольного сечения [1, стр. 252], выбирая размер а по условию: а < В. При DK ≤ 200 мм ширина поверхности качения B = 50 мм. Принимаем а = 40 мм.

Рабочая поверхность контакта b = а - 2R = 40 - 2 × 9 = 22 мм.

Коэффициент влияния скорости Kv =1 +0,2 V = 1 + 0,2 ×0,48= 1,096.

Для стальных колес коэффициент пропорциональности а1 = 190.

Предварительно выбранные ходовые колеса проверяем по контактным напряжениям.

При линейном контакте

σк.л = аl = 493 МПа (5)

Поскольку допустимые контактные напряжения для стального нормализованного колеса [σкл ] =450...500 МПа, то условие прочности выполняется.

2 . Определяем статическое сопротивление передвижению крана.

Поскольку кран работает в помещении, то сопротивление от ветровой нагрузки Wв не учитываем, т. е.

WУ = Wтр + Wук (6)

Сопротивление от сил трения в ходовых частях крана:

(7)

По таблице 1.3 [1, стр. 9] принимаем, μ = 0,3 мм, а по таблице 1.4 для колес на подшипниках качения ƒ=0,015, Кр = 1,5. Тогда,


Сопротивление движению от возможного уклона пути.

Wy к = (G+ Gк )×α = (17 + 21,5)×0,0015 = 0,058 кН = 58 Н. (8)

Значения расчетного уклона а указаны на с. 9.Таким образом, получаем

Сила инерции при поступательном движении крана

Fи = (Q + mк )v/tп = (1700 + 2150) х 0,48/5 = 370 Н, (9)

где tп – время пуска; Q и mк – массы соответственно груза и крана, кг.

Усилие, необходимое для передвижения крана в период пуска (разгона),

(10)

3 . Подбираем электродвигатель по требуемой мощности

(11)

Предварительно принимаем η = 0,85 и ψп.ср. = 1,65 (для асинхронных двигателей с повышенным скольжением) [1, стр. 49].

По таблице 27 приложения [1] выбираем асинхронный электродвигатель переменного тока с повышенным скольжением 4АС71А6УЗ с параметрами: номинальная мощность Рт = 0,4 кВт; номинальная частота вращения

nдв = 920мин-1 ; маховой момент ротора (mD2 )р = 0,00068 кг×м2 ; Tп /Tн = 2; Tmax /Tн = 2. Диаметр вала d= 19 мм.

Номинальный момент на валу двигателя

(12)

Статический момент

(13)

4. Подбираем муфту с тормозным шкивом для установки тормоза. В выбранной схеме механизма передвижения (см. рис. 1) муфта с тормозным шкивом установлена между редуктором и электродвигателем. По таблице 56 приложения подбираем упругую втулочно-пальцевую муфту с наибольшим диаметром расточки под вал 22 мм и наибольшим передаваемым моментом [Тм ] = 32 Н×м.

Проверяем условие подбора [Тм ] ≥ Тм . Для муфты Тм = 2,1×Тн = 2,1×4,16 = 8,5 Н×м. Момент инерции тормозного шкива муфты Iт = 0,008 кг-м2 . Маховой момент (mD2 )T = 4×Iт = 0,032 кг-м2 .

5. Подобранный двигатель проверяем по условиям пуска. Время пуска

(14)

Общий маховой момент

(15)

Относительное время пуска принимаем по графику (см. рис. 2.23, б) в зависимости от коэффициента α=Тсн . Поскольку α = 2,23/4,16 = 0,54, то tп.о =1.

Ускорение в период пуска определяем по формуле :

an = v/tn = 0,48/2,85=0,168 м/с2 , что удовлетворяет условию.

6 . Проверяем запас сцепления приводных колес с рельсами по условию

пуска при максимальном моменте двигателя без груза

(16)

Статическое сопротивление передвижению крана в установившемся режиме без груза

(17)

Ускорение при пуске без груза

(18)

Время пуска без груза

(19)

Общий маховой момент крана, приведенный к валу двигателя без учета груза,

(20)

Момент сопротивления, приведенный к валу двигателя при установившемся движении крана без груза

(21)

По графику на рисунке 2.23 [1, стр.29] при α = Тс '/Тн = 1,633/4,16 = 0,393 получаем t п.о. = 1

Тогда время пуска

(22)

Ускорение при пуске

Суммарная нагрузка на приводные колеса без учета груза

(23)

Коэффициент сцепления ходового колеса с рельсом для кранов, работающих в помещении, φсц = 0,15.

Запас сцепления

что больше минимально допустимого значения 1,2.

Следовательно, запас сцепления обеспечен.

7. Подбираем редуктор по передаточному числу и максимальному вращающему моменту на тихоходном валу Тр max . определяемому по максимальному моменту на валу двигателя:

(24)

В соответствии со схемой механизма передвижения крана (см. рис. 1) выбираем горизонтальный цилиндрический редуктор типа Ц2У. При частоте вращения n = 1000 мин-1 и среднем режиме работы ближайшее значение вращающего момента на тихоходном валу Ттих = 0,25 кН м = 250 Н м, что больше расчетного Тр m ах . Передаточное число uр = 18.

Типоразмер выбранного редуктора Ц2У-100.

8 . Выбираем тормоз по условию [Тт ] > Тт и устанавливаем его на валу электродвигателя.

Расчетный тормозной момент при передвижении крана без груза

(25)

Сопротивление движению от уклона

(26)


Сопротивление от сил трения в ходовых частях крана

(27)

Общий маховой момент

(28)

Время торможения:

(29)

Максимально допустимое ускорение:

(30)

Число приводных колес znp = 2. Коэффициент сцепления φсц = 0,15. Запас сцепления Кц = 1,2.

Фактическая скорость передвижения крана

(31)

т. е. сходна с заданным (исходным) значением.

Расчетный тормозной момент

По таблицам 58 и 62 приложения выбираем тормоз ТКТ-100 с номинальным тормозным моментом [TТ ] = 10H·м, максимально приближенным к расчетному значению Тт .

Подобранный тормоз проверяем по условиям торможения при работе крана с грузом.


Проверка по времени торможения:

(32)

Маховой момент масс:

(33)

Статический момент сопротивления движению при торможении:

(34)

Сопротивление движению при торможении:

(35)

Сопротивление от сил трения:

(36)

Сопротивление от уклона:

(37)

Следовательно,

Тогда статический момент сопротивления:

а время торможения:

что меньше допустимого [tт ] = 6...8 с.


Проверка по замедлению при торможении:

что меньше максимально допустимого значения для кранов, работающих в помещении, [ат ] < 1 м/с2 .

Следовательно, условия торможения выполняются.

9. Определяем тормозной путь по формуле:

(38)

По нормам Госгортехнадзора при числе приводных колес, равном половине общего числа ходовых колес (см. табл. 3.3), и при фсц = 0,15

(39)


Список литературы

1. Проектирование и расчет подъемно-транспортирующих машин сельскохозяйственного назначения/ М.Н.Ерохин, А.В.Карп, Н.А.Выскребенцев и др.; Под ред. М.Н. Ерохина и А.В. Карпа. – М.: Колос, 1999.

2. Курсовое проектирование грузоподъёмных машин / Н.Ф Руденко, М.П.Александров, А.Г. Лысяков.­- М.: издательство «Машиностроение», 1971.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:43:15 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:00:38 24 ноября 2015
Строительство, развитие и качественная деятельность современных предприятий невозможно без совершенных подъёмно-транспортного оборудования, которые отвечают не только высоким требованиям функциональности и качества, но и экономической обоснованности. А потому подъемно-транспортным приспособлениям и подъемным кранам в частности необходимо уделять особое внимание. Если необходимо купить кран-балку опорную то лучше всего это сделать на крановом заводе
letlelene23:26:50 01 апреля 2008

Смотреть все комментарии (4)
Работы, похожие на Реферат: Расчёт кран-балки
Расчет механизмов - козлового консольного крана грузоподъемностью 8 ...
Содержание 1 Введение 2 2 Исходные данные 3 3 Расчёт механизма подъема груза 4 4 Расчёт механизма перемещения крана 10 5 Расчёт механизма перемещения ...
Б) сопротивление передвижению крана без груза, Н: F"пер=kp*m*g(f*dk+2 )/Dk=2*22000*9,81*(0,02*0,144+2*0,0006)/0,720=
Момент статических сопротивлений на тормозном валу при торможении крана, Н*м:
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1815 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Портальный кран "Кондор"
Введение За последнее десятилетие практически полностью прекратились поставки новых портальных кранов в морские порты России. Порты России в настоящее ...
число ходовых колес:
Время пуска, торможения ЭД механизма подъема крана при наличии t1 и t3 и отсутствии t10 , t30 груза.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 13483 Комментариев: 3 Похожие работы
Оценило: 5 человек Средний балл: 4.4 Оценка: неизвестно     Скачать
Мостовой кран
Московский Автомобильно-Дорожный Институт (Технический Университет) Курсовой проект по дисциплине: Грузоподъемные машины Мостовой кран МОСКВА План ...
Ее достоинством является отсутствие перекоса колес при работе двигателя и тормоза во время пусков и торможения.
1) подъем с земли свободно лежащего груза ( подъем с подхватом ) или резкое торможение груза при неподвижном кране;
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 3540 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 3.5 Оценка: неизвестно     Скачать
Оптимизация материальных и финансовых потоков
Введение Обеспечение агропромышленного комплекса материально-техническими ресурсами играет решающую роль в его интенсификации, в механизации ...
Сопротивление при торможении крана без груза
Для закрепления на валу ходового колеса и соединительной муфты применяем призматические шпонки, выполненные по ГОСТ 23360/СТ СЭВ 189-75.
Раздел: Рефераты по экономике
Тип: дипломная работа Просмотров: 652 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Анализ нефтесклада СХПК "Присухонское"
Содержание Введение 1. Аналиттическая часть. 1.1 Общая характеристика хозяйства 1.2 Состав и характеристика машино-тракторного парка. 1.3 Анализ ...
4.2.8.3 Определение сопротивления передвижению в ходовых частях тележки
ѭсу - коэффициент сцепления ходовых колес с рельсами, ѭсу = 0,15;
Раздел: Рефераты по экономике
Тип: дипломная работа Просмотров: 2956 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Тележка мостового крана
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОУ ВПО "УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ - УПИ ИМЕНИ ПЕРВОГО ПРЕЗИДЕНТА РОССИИ Б.Н.ЕЛЬЦИНА ...
Число ходовых колес тележки мостового двух балочного крана приму в зависимости от грузоподъемности крана, т. к. Q = 8 тонн, то число колес будет равняться четырем.
Расчетный тормозной момент механизма при работе крана в закрытом помещении определяется для движения без груза под уклон в предположении, что реборды колес не задевают за головки ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 3585 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Кран козловой двухконсольный
Сибирский государственный университет путей сообщения Кафедра " Механизация путевых, погрузочно-разгрузочных и строительных работ " Кран козловой ...
Кран козловой одноконсольный (рис.1) состоит из несущей конструкции - моста 1, опирающегося на жесткие (при длине пролета до 25 метров включительно применяются жесткие опоры) опоры ...
где ѭ - коэффициент, учитывающий моменты инерции вращающихся масс передачи; Iр - момент инерции ротора двигателя, кг-м2 ; Iм - момент инерции муфты, кг-м2; D - диаметр ходовых ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 1397 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Техника Безопасности (лекции)
Лекция 1 ПОРЯДОК ДЕЙСТВИЯ ЗАКОНА УКРАИНЫ "ОБ ОХРАНЕ ТРУДА". Введен в действие Постановлением Верховного Совета Украины от 14.10.1992 г. № 2695 - XII ...
До пуска в работу краны подлежат регистрации в местных органах Госгорохрантруда, за исключением кранов с ручным приводом, кранов мостового типа грузоподъемностью до 1 т., а также ...
При передвижении гусеничных, автомобильных и железнодорожных кранов - стрела должна быть повернута в направлении движения крана.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 14189 Комментариев: 32 Похожие работы
Оценило: 9 человек Средний балл: 3.8 Оценка: 4     Скачать
Расчет грузоподъемных машин
Расчет грузоподъемных машин ВВЕДЕНИЕ Грузоподъемные машины являются составной частью каждого производства и играют важную роль в механизации ...
Выходной вал редуктора муфтами и промежуточными валами соединен с ходовыми колесами.
Рисунок П.7 Механизмы передвижения тележки с центральным расположением редуктора типа ВК (а) и ВКН (б): 1-электродвигателб, 2-муфта с тормозным шкивом, 3-вертикальный редуктор, 4 ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 1293 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Расчёт кран-балки (4120)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150976)
Комментарии (1842)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
