ВВЕДЕНИЕ

В качестве проводников электрического тока могут быть использованы как твердые тела, так и жидкости, а при соответствующих условиях и газы. Важнейшими практически при­меняемыми в электротехнике твердыми проводниковыми материа­лами являются металлы и их сплавы.

Из металлических проводниковых материалов могут быть выде­лены металлы высокой проводимости, имеющие удельное сопротив­ление r при нормальной температуре не более 0,05 мкОм×м, и сплавы высокого сопротивления, имеющие r при нормальной температуре не менее 0,3 мкОм×м. Металлы высокой проводимости используются для проводов, токопроводящих жил кабелей, обмоток электриче­ских машин и трансформаторов и т. п. Металлы и сплавы высокого сопротивления применяются для изготовления резисторов, электро­нагревательных приборов, нитей ламп накаливания и т. п.

К жидким проводникам относятся расплавленные металлы и раз­личные электролиты. Для большинства металлов температура плавления высока; только ртуть, имею­щая температуру плавления около минус 39°С, может быть исполь­зована в качестве жидкого металлического проводника при нормаль­ной температуре. Другие металлы являются жидкими проводниками при повышенных температурах.

Механизм прохождения тока в металлах — как в твердом, так и в жидком состоянии — обусловлен движением (дрейфом) свободных электронов под воздействием электрического поля; поэтому металлы называют проводниками с электронной электропроводностью или проводниками первого рода. Проводниками второго рода, или электро­литами, являются растворы (в частности, водные) кислот, щелочей и солей. Прохождение тока через эти вещества связано с переносом вместе с электрическими зарядами ионов в соответствии с законами Фарадея, вследствие чего состав электролита постепенно изменя­ется, а на электродах выделяются продукты электролиза. Ионные кристаллы в расплавленном состоянии также являются провод­никами второго рода.

Все газы и пары, в том числе и пары металлов, при низких напряженностях электрического поля не являются проводниками. Од­нако, если напряженность поля превзойдет некоторое критическое значение, обеспечивающее начало ударной и фотоионизации, то газ может стать проводником с электронной и ионной электропровод­ностью. Сильно ионизированный газ при равенстве числа электро­нов числу положительных ионов в единице объема представляет собой особую проводящую среду, носящую название плазмы.

1. Электропроводность металлов.

Классическая электронная теория металлов представляет твер­дый проводник в виде системы, состоящей из узлов кристаллической ионной решетки, внутри которой находится электронный газ из коллективизированных (свободных) электронов. В свободное состоя­ние от каждого атома металла переходит от одного до двух электро­нов. К электронному газу применялись представления и законы статистики обычных газов. При изучении хаотического (теплового) и направленного под действием силы электрического поля движения электронов был выведен закон Ома. При столкновениях электронов с узлами кристаллической решетки энергия, накопленная при уско­рении электронов в электрическом поле, передается металлической основе проводчика, вследствие чего он нагревается. Рассмотрение этого вопроса привело к выводу закона Джоуля—Ленца. Таким образом, электронная теория металлов дала возможность аналитически описать и объяснить найденные ранее экспериментальным путем основные законы электропроводности и потерь электрической энергии в металлах. Оказалось возможным также объяснить и связь между электропроводностью и теплопроводностью металлов. Кроме того, некоторые опыты подтвердили гипотезу об электронном газе в металлах, а именно:

1. При длительном пропускании электрического тока через цепь, состоящую из одних металлических проводников, не наблюдается проникновения атомов одного металла в другой.

2. При нагреве металлов до высоких температур скорость тепло­вого движения свободных электронов увеличивается, и наиболее быстрые из них могут вылетать из металла, преодолевая силы поверх­ностного потенциального барьера.

3. В момент неожиданной остановки быстро двигавшегося про­водника происходит смещение электронного газа по закону инерции в направлении движения. Смещение электронов приводит к появ­лению разности потенциалов на концах заторможенного проводника, и стрелка подключаемого к ним измерительного прибора отклоня­ется по шкале.

4. Исследуя поведение металлических проводников в магнитном поле, установили, что вследствие искривления траектории электро­нов в металлической пластинке, помещенной в поперечное магнитное поле, появляется поперечная ЭДС и изменяется электрическое сопротивление проводника.

Однако выявились и противоречия некоторых выводов теории с опытными данными. Они со­стояли в расхождении температурной зависимо­сти удельного сопротивления, наблюдаемой на опыте и вытекающей из положений теории; в несоответствии теоретически полученных зна­чений теплоемкости металлов опытным данным. Наблюдаемая теплоемкость металлов меньше теоретической и такова, как будто электронный газ не погло­щает теплоту при нагреве металлического проводника. Эти про­тиворечия удалось преодолеть, рассматривая некоторые положе­ния с позиций квантовой механики. В отличие от классической электронной теории в квантовой механике принимается, что электронный газ в металлах при обычных температурах находится в состоянии вырождения. В этом состоянии энергия электронного газа почти не зависит от температуры, т. е. тепловое движение почти не изменяет энергию электронов. Поэтому на нагрев электронного газа теплота не затрачивается, что и обнаруживается при измерении теплоемкости металлов. В состоя­ние, аналогичное обычным газам, электронный газ приходит при температуре порядка тысяч Кельвинов. Представляя металл как систему, в которой положительные ионы скрепляются посредством свободно движущихся электронов, легко понять природу всех ос­новных свойств металлов: пластичности, ковкости, хорошей тепло­проводности и высокой электропроводности.

2. Свойства проводников.

К важнейшим параметрам, характери­зующим свойства проводниковых материалов, относятся:

1) удельная проводимость g или обратная ей величина — удельное сопротивление r,

2) температурный коэффициент удельного сопротивления ТКr или ar ,

3) коэффициент теплопроводности gт ,

4) контактная разность потенциалов и термоэлектродвижущая сила (термо-ЭДС),

5) работа выхода электронов из металла,

6) предел прочности при растяжении sр и относительное удлинение перед разрывом Dl/l .

Удельная проводимость и удельное со­противление проводников. Связь плотности тока J (в амперах на квадратный метр) и напряженности электрического поля (в вольтах на метр) в проводнике дается известной формулой:

J= gE

(2-1)

(дифференциальная форма закона Ома); здесь g (в сименсах на метр) параметр проводникового материала, называемый его удельной про­водимостью: в соответствии с законом Ома у металлических провод­ников не зависит от напряженности электрического поля Е при из­менении последней в весьма широких пределах. Величина r = 1/g, обратная удельной проводимости и называемая удельным сопро­тивлением, для имеющего сопротивление R проводника длиной l с постоянным поперечным сечением S вычисляется по формуле

r = RS/l

(2-2)

Удельное сопротивление измеряется в ом-метрах. Для измерения r проводниковых материалов разрешается пользоваться внесистемной единицей Ом×мм2 /м; очевидно, что проволока из материала длиной 1 м с поперечным сечением 1 мм2 имеет сопротивление в омах, чис­ленно равно r материала в Ом×мм2 /м.

Диапазон значений удельного сопротивления r металлических проводников (при нормальной температуре) довольно узок: от 0,016 для серебра и до примерно 10 мкОм×м для железохромоалюминиевых сплавов, т.е. он занимает всего три порядка. Удельная проводимость металлических проводников согласно клас­сической теории металлов может быть выражена следующим об­разом:

g = (e2 n0 l)/(2mvT )

(2-3)

где е — заряд электрона; n0 — число свободных электронов в еди­нице объема металла; l средняя длина свободного пробега элект­рона между двумя соударениями с узлами решетки; т — масса электрона; vT средняя скорость теплового движения свободного электрона в металле.

Преобразование выражения (2-3) на основе положений квантовой механики приводит к формуле

g = K0 2/3 l

(2-4)

где K — численный коэффициент; остальные обозначения — прежние.

Для различных металлов скорости хаотического теплового дви­жения электронов v T (при определенной температуре) примерно оди­наковы. Незначительно различаются также и концентрации свобод­ных электронов п0 (например, для меди и никеля это различие меньше 10 %). Поэтому значение удельной проводимости у (или удельного сопротивления r) в основном зависит от средней длины свободного пробега электронов в

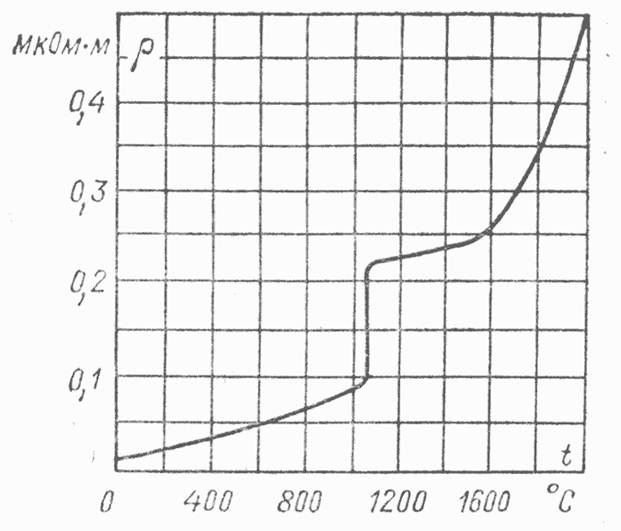

Рис. 2-1. Зависимость удельного сопротивления r меди от температуры

данном проводнике l, которая, в свою очередь, определяется структурой проводникового материала. Все чистые металлы с наиболее правильной кристаллической решеткой харак­теризуются наименьшими значениями удельного сопротивления; примеси, искажая решетку, приводят к увеличению r. К такому же выводу можно прийти, исходя из волновой природы электронов. Рассеяние электронных волн происходит на дефектах кристалличе­ской решетки, которые соизмеримы с расстоянием около четверти длины электронной волны. Нару­шения меньших размеров не вызы­вают заметного рассеяния волн. В металлическом проводнике, где длина волны электрона около 0,5 нм, микродефекты создают значительное рассеяние, уменьша­ющее подвижность электронов, и, следовательно, приводит к росту r материала.

Температурный коэффициент удельного сопротивления металлов. Число носителей заряда (концентрация свободных электронов) в металлическом проводнике при повышении температуры практически остается неизменным. Однако вследствие усиления колебаний узлов кристаллической ре­шетки с ростом температуры появляется все больше и больше препятствий на пути направленного движения свободных электронов под действием электрического поля, т. е. уменьшается средняя длина свободного пробега электрона l. уменьшается подвижность электронов и, как следствие, уменьшается удельная проводимость металлов и возрастает удельное сопротивление (рис. 2-1). Иными словами, температурный коэффициент удельного сопротивления металлов, (кельвин в минус первой степени)

TKr =ar = (1/r) (d r/dT )

(2-5)

положителен. Согласно выводам электронной теории металлов значе­ния ar ., чистых металлов в твердом состоянии должны быть близки к температурному коэффициенту расширения идеальных газов, т.е. 1/273»0,0037 К-1 . При изменении температуры в узких диапазонах на практике допустима кусочно-линейная аппрокси­мация зависимости r (Т); в этом случае принимают, что

r2 = r1 [1+ar (T2 –T1 )]

(2-6)

где r1 , и r2 — удельные сопротивления проводникового материала при температурах Т1 , и T2 , соответственно (при этом T2 > Т1 );

ar — так называемый средний температурный коэффициент удель­ного сопротивления данного материала в диапазоне температур от Т1 , до Т2 .

Изменение удельного сопротивления металлов при плавлении. При переходе из твердого состояния в жидкое у большинства металлов наблюдается увеличение удельного сопротивления r, как это видно, например для меди, из рис. 2-1; однако у некоторых металлов r при плавлении уменьшается. Удельное сопротивление увеличивается при плавлении у тех метал­лов, у которых при плавлении увеличивается объем, т. е. уменьша­ется плотность; и, наоборот, у металлов, уменьшающих свой объем при плавлении, — галлия, висмута, сурьмы r уменьшается.

Удельное сопротивление сплавов. Как уже указывалось, примеси и нарушения правильной структуры ме­таллов увеличивают их удельное сопротивление. Значительное воз­растание r наблюдается при сплавлении двух металлов в том случае, если они образуют друг с другом твердый раствор, т. е. при (утвер­ждении совместно кристаллизуются, и атомы одного металла входят в кристаллическую решетку другого.

Теплопроводность металлов. За передачу теп­лоты через металл в основном ответственны те же свободные элект­роны, которые определяют и электропроводность металлов и число которых в единице объема металла весьма велико. Поэтому, как правило, коэффициент теплопроводности gT металлов намного больше, чем коэффициент теплопроводности диэлектриков. Очевидно, что при прочих равных условиях, чем больше удельная электрическая проводимость у металла, тем больше должен быть и его коэффициент теплопроводности. Легко также видеть, что при по­вышении температуры, когда подвижность электронов в металле и соответственно его удельная проводимость g уменьшаются, отноше­ние коэффициента теплопроводности металла к его удельной про­водимости gT /g должно возрастать. Математически это выражается законом Вчдемана—Франца—Лоренца:

gT /g = LoT

(2-7)

где Т —термодинамическая температура, К; Lo —число Лоренца, равное

Lo=(p2 k 2 )/(3e 2 )

(2-8)

Подставляя в формулу (2-8) значения постоянной Больцмана k = 1.38 ×10-23 Дж/К и заряда электрона е = 1,6×10-19 Кл, полу­чаем Lo = 2,45×10-8 B2 K2 .

Термоэлектродвижущая сила. При соприкос­новении двух различных металлических проводников между ними возникает контактная разность потенциалов. Причина появления этой разности потенциалов за­ключается в различии значений работы выхода электронов из раз­личных металлов, а также в том, что концентрация электронов, а следовательно, и давление электронного газа у разных металлов и сплавов могут быть неодинаковыми. Из электронной тео­рии металлов следует, что контактная разность потенциалов между металлами А и В равна

UAB =UB - UA + (kT/e) ln (n0A /n0B )

(2-9)

где UA и UB потенциалы соприкасающихся металлов; n0A и n0B — концентрации электронов в металлах А и В; k — постоянная Больцмана; e —абсолютная величина заряда электрона.

Если температуры «спаев» одинаковы, то сумма разности потен­циалов в замкнутой цепи равна нулю. Иначе обстоит дело, когда один из спаев имеет температуру T1 , а другой —температуру Т2 ( рис. 2-2).

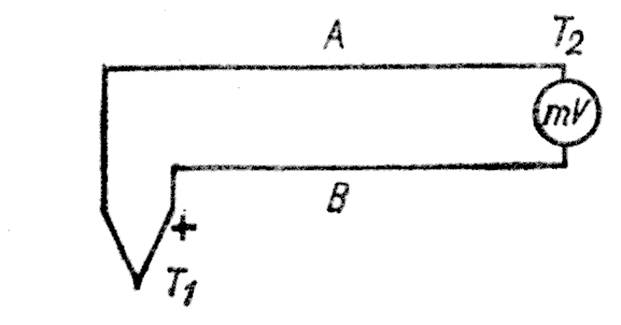

Рис. 2-2. Схема термопары

В этом случае между спаями возникает термо-ЭДС, равная

U = (k/e) (T1 - T2 ) ln (n0A /n0B )

(2-10)

Что можно записать в виде

U = y (T1 – T2 )

(2-11)

где y — постоянный для данной пары проводников коэффициент термоЭДС, т. е. термо-ЭДС должна быть пропорциональна разности температур спаев.

Температурный коэффициент линейного расширения проводников. Этот коэффициент, интересен не только при рассмотрении работы различных сопряжен­ных материалов в той или иной конструкции (возможность растрескивания или нарушения вакуум-плотного соединения со стеклами, керамикой при изменении температуры и т. п.). Он необходим также и для расчета температурного коэффициента электрического сопротивления провода

TKR = aR = ar - al

(2-12)

3. Материалы высокой проводимости.

Медь. Преимущества меди, обеспечивающие ей ши­рокое применение в качестве проводникового материала, следующие:

1) малое удельное сопротивление (из всех материалов только серебро имеет несколько меньшее удельное сопротивление, чем медь);

2) достаточно высокая механическая прочность;

3) удовлетворитель­ная в большинстве случаев стойкость по отношению к коррозии (медь окисляется на воздухе даже в условиях высокой влажности значи­тельно медленнее, чем, например, железо; интенсивное окисле­ние меди происходит только при повышенных температурах);

4) хорошая обрабатываемость (медь прокатывается в ли­сты, ленты и протягивается в проволоку, толщина которой может быть доведена до тысячных долей миллиметра);

5) относительная лег­кость пайки и сварки.

Медь получают чаще всего путем переработки сульфидных руд. После нескольких плавок руды и об­жигов с интенсивным дутьем медь, предназначенная для электро­техники, обязательно проходит процесс электролитической очистки. Полученные после электролиза катодные пластины меди переплав­ляют в болванки массой 80—90 кг, которые прокатывают и протя­гивают в изделия требующегося поперечного сечения. При изготовле­нии проволоки болванки сперва подвергают горячей прокатке в так называемую катанку диаметром 6,5—7,2 мм; затем катанку про­травливают в слабом растворе серной кислоты, чтобы удалить с ее поверхности оксид меди СuО, образующийся при нагреве, а затем уже протягивают без подогрева в проволоку нужных диаметров — до 0,03—0,02 мм.

Стандартная медь, в процентах по отношению к удельной про­водимости которой иногда выражают удельные проводимости метал­лов и сплавов, в отожженном состоянии при 20 °С имеет удельную проводимость 58 МСм/м, т. е. r = 0,017241 мкОм×м. Твердую медь употребляют там, где надо обеспечить особо высокую механическую прочность, твердость и со­противляемость истиранию (для контактных проводов, для шин рас­пределительных устройств, для коллекторных пластин электрических машин и пр.). Мягкую медь в виде проволок круглого и прямоуголь­ного сечения применяют главным образом в качестве токопроводящих жил кабелей и обмоточных проводов, где важна гибкость и плас­тичность (не должна пружинить при изгибе), а не прочность. Медь является сравнительно дорогим и дефицитным материалом. Поэтому она должна расходоваться весьма экономно. Отходы меди на электротехнических предприятиях необходимо тщательно соби­рать; важно не смешивать их с другими металлами, а также с менее чистой (не электротехнической) медью, чтобы можно было эти от­ходы переплавить и вновь использовать в качестве электротехниче­ской меди. Медь как проводниковый материал все шире заменяется другими металлами, в особенности алюминием.

Сплавы меди . В отдельных случаях помимо чистой меди в качестве проводникового материала применяются ее сплавы с оло­вом, кремнием, фосфором, бериллием, хромом, магнием, кадмием. Такие сплавы, носящие название бронз, при правильно подобранном составе имеют значительно более высокие механические свойства, чем чистая медь: sр бронз может быть 800—1200 МПа и более. Бронзы широко применяют для изготовления токопроводящих пру­жин и т. п. Введение в медь кадмия при сравнительно малом сниже­нии удельной проводимости значительно повышает механическую прочность и твердость. Кадмиевую бронзу применяют для контактных проводов и коллекторных пластин особо ответствен­ного назначения. Еще большей механической прочностью обладает бериллиевая бронза (sр —до 1350 МПа). Сплав меди с цинком — латунь — обладает достаточно высоким относительным удлинением перед разрывом при повышенном по сравнению с чистой медью пре­деле прочности при растяжении. Это дает латуни технологические преимущества перед медью при обработке штамповкой, глубокой вытяжкой и т. п. В соответствии с этим латунь применяют в электро­технике для изготовления всевозможных токопроводящих деталей.

Алюминий является вторым по значению (после меди) проводни­ковым материалом. Это важнейший представитель так называемых легких металлов (т. е. металлов с плотностью менее 5 Мг/м3 ); плот­ность литого алюминия около 2,6, а прокатанного —2,7 Мг/м3 . Таким образом, алюминий приблизительно в 3,5 раза легче меди. Температурный коэффициент расширения, удельная теплоемкость и теплота плавления алюминия больше, чем меди. Вследствие высоких значений удельной теплоемкости и теплоты пла­вления для нагрева алюминия до температуры плавления и пере­вода в расплавленное состояние требуется большая затрата теплоты, чем для нагрева и расплавления такого же количества меди, хотя температура плавления алюминия ниже, чем меди.

Алюминий обладает пониженными по сравнению с медью свойст­вами — как механическими, так и электрическими. При одинаковых сечении и длине электрическое сопротивление алюминиевого провода больше, чем медного, в 0,028 : 0,0172 = 1,63 раза. Следовательно, чтобы получить алюминиевый провод такого же электрического со­противления, как и медный, нужно взять его сечение в 1,63 раза боль­шим, т. е. диаметр должен быть в » 1,3 раза больше диаметра медного провода. Отсюда понятно, что если ограничены габариты, то замена меди алюминием затруднена. Если же сравнить по массе два отрезка алюминиевого и медного проводов одной длины и одного и того же сопротивления, то окажется, что алюминиевый провод хотя и толще медного, но легче его приблизительно в два раза:

8,9/(2,7×1,63) »2.

Поэтому для изготовления проводов одной и той же проводимости при данной длине алюминий выгоднее меди в том случае, если тонна алюминия дороже тонны меди не более чем в два раза. Весьма важно, что алюминий менее дефицитен, чем медь.

Для электротехнических целей используют алюминий, содержа­щий не более 0,5 % примесей, марки А1. Еще более чистый алюминий марки АВОО (не более 0,03 % примесей) применяют для изготовления алюминиевой фольги, электродов и корпусов оксидных конденсато­ров. Алюминий наивысшей чистоты АВОООО имеет содержание приме­сей, не превышающее 0,004 %. Разные примеси в различной степени снижают удельную проводимость g алюминия. Добавки Ni, Si, Zn или Fe при содержании их 0,5 % снижают y отожженного алюми­ния не более чем на 2—3 %. Более заметное действие оказывают примеси Сu, Ag и Mg, при том же массовом содержании снижающие v алюминия на 5—10 %. Очень сильно снижают g алюминия добавки Ti и Мп.

Прокатка, протяжка и отжиг алюминия аналогичны соответству­ющим операциям над медью. Из алюминия может прокатываться тонкая (до 6—7 мкм) фольга, применяемая в качестве электродов бумажных и пленочных конденсаторов.

Алюминий весьма активно окисляется и покрывается тонкой оксидной пленкой с большим электрическим сопротивлением. Эта пленка предохраняет алюминий от дальнейшей коррозии, но создает большое переходное сопротивление в местах контакта алюминиевых проводов и делает невозможной пайку алюминия обыч­ными методами. Для пайки алюминия применяются специальные пасты-припои или используются ультразвуковые паяльники. В ме­стах контакта алюминия и меди возможна гальваническая коррозия. Если область контакта подвергается действию влаги, то возникает местная гальваническая пара с довольно высоким значением ЭДС, причем полярность этой пары такова, что на внешней поверхности контакта ток идет от алюминия к меди и алюминиевый проводник может быть сильно разрушен коррозией. Поэтому места соединения медных проводников с алюминиевыми должны тщательно защи­щаться от увлажнения (покрытием лаками и тому подобными спо­собами).

Иногда, например для замены свинца в защитных кабельных обо­
лочках, используется алюминий с содержанием примесей не более
0,01 % (вместо 0,5 % для обычного проводникового алюминия).
Такой особо чистый алюминий сравнительно с обычным более мягок
и пластичен и притом обладает повышенной стойкостью по отноше­нию к коррозии.

Алюминиевые сплавы обладают повышенной меха­нической прочностью. Примером такого сплава является альдрей содержащий 0,3-0,5 % Mg, 0,4-0,7 % Si и 0,2-0,3 % Fe (осталь­ное Аl). Высокие механические свойства альдрей приобретает после особой обработки (закалки катанки—охлаждение в воде при темпера­туре 510—550°С волочение и последующая выдержка при темпе­ратуре около 150 °С). В альдрее образуется соединение Mg2 Si, кото­рое сообщает высокие механические свойства сплаву; при указанной выше тепловой обработке достигается выделение MgoSi из твердого раствора и перевод его в тонкодисперсное состояние.

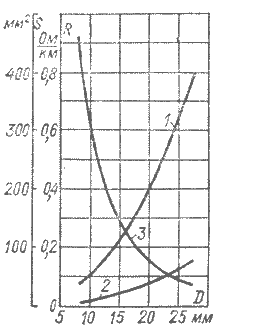

Рис. 3-1. Зависимость полного сечения сталеалюминиевого провода марки АС (кривая 1), сечения стального сердечника (кривая 2) и активного электрического сопротивления (при частоте 50 Гц) единицы длины провода (кривая 3) от внешнего диаметра провода D

Сталеалюминиевый провод, широко применяемый в линиях электропередачи, представляют собой сердечник, свитый и из стальных жил и обвитый снаружи алюминиевой проволокой. В проводах такого типа механическая прочность определяется глав­ным образом стальным сердечником, а электрическая проводимость — алюминием. Увеличенный наружный диаметр сталеалюминиевого провода по сравнению с медным на линиях передачи высокого на­пряжения является преимуществом, так как уменьшается опасность возникновения короны вследствие снижения напряженности электри­ческого поля на поверхности провода. На рис. 3-1 приведены не­которые характеристики сталеалюминиевого провода марки АС.

Железо (сталь) как наиболее дешевый и доступный металл, обладающий к тому же высокой механической прочностью, представ­ляет большой интерес для использования в качестве проводникового материала. Однако даже чистое железо имеет значительно более вы­сокое сравнительно с медью и алюминием удельное сопротивление r (около 0,1 мкОм-м); значение r стали, т. е. железа с примесью угле­рода и других элементов, еще выше.

При пер еменном токе в стали как в ферромагнитном материале заметно сказывается поверхностный эффект, поэтому в соответствии с известными законами электротехники активное сопротивление стальных проводников переменному току выше, чем постоянному току. Кроме того, при переменном токе в стальных проводниках появляются потери мощности на гистерезис. В качестве проводни­кового материала обычно применяется мягкая сталь с содержанием углерода 0,10—0,15 %, имеющая предел прочности при растяжении sр =700—750 МПа, относительное удлинение перед разрывом Dl /l = 5 —8 % и удельную проводимость g , в б—7 раз меньшую по сравнению с медью. Такую сталь используют в качестве материала для проводов воздушных линий при передаче небольших мощностей. В подобных случаях применение стали может оказаться достаточновыгодным, так как при малой силе тока сечение провода определя­ется не электрическим сопротивлением, а его механической проч­ностью.

Сталь как проводниковый материал используется также в виде шин, рельсов трамваев, электрических железных дорог (включая «третий рельс» метро) и пр. Для сердечников сталеалюминиевых про­водов воздушных линий электропередачи (см. выше) применяется особо прочная стальняя проволока, имеющая ар =1200—1500 МПа и Dl /l = 4—5 %. Обычная сталь обладает малой стойкостью к кор­розии: даже при нормальной температуре, особенно в условиях по­вышенной влажности, она быстро ржавеет; при повышении темпера­туры скорость коррозии резко возрастает. Поэтому поверхность стальных проводов должна быть защищена слоем более стойкого материала. Обычно для этой цели применяют покрытие цинком. Не­прерывность слоя цинка проверяется опусканием образца провода в 20 %-ный раствор медного купороса; при этом на обнаженной стали в местах дефектов оцинковки откладывается медь в виде красных пятен, заметных на общем сероватом фоне оцинкованной поверх­ности провода. Железо имеет высокий температурный коэффициент удельного сопротивления. Поэтому тон­кую железную проволоку, помещенную для защиты от окисления в баллон, заполненный водородом или иным химическим неактивным газом, можно применять в бареттерах, т. е. в приборах, использу­ющих зависимость сопротивления от силы тока, нагревающего по­мещенную в них проволочку, для поддержания постоянства силы тока при колебаниях напряжения.

Биметалл. В некоторых случаях для уменьшения расходов цвет­ных металлов в проводниковых конструкциях выгодно приме­нять так называемый проводниковый биметалл. Это сталь, покрытая снаружи слоем меди, причем оба металла соединены друг с другом прочно и непрерывно по всей поверхности их соприкосновения. Для изготовления биметалла применяют два способа: горячий (стальную болванку ставят в форму, а промежуток между болванкой и стенками формы заливают расплавленной медью; полученную после охлаждения биметаллическую болванку подвергают прокатке и про­тяжке) и холодный, или электролитический . Холодный способ обеспечивает равномер­ность толщины медного покрытия, но требует значительного расхода электроэнергии; кроме того, при холодном способе не обеспечива­ется столь прочное сцепление слоя меди со сталью, как при горячем способе.

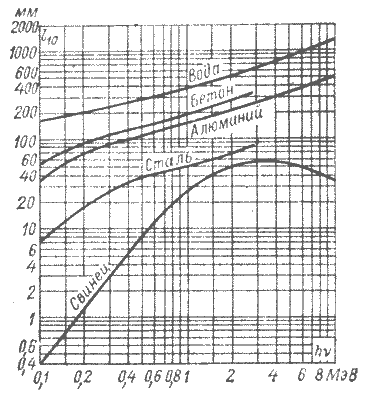

Рис. 3-2. Слои десятикратного ослабления для различных материалов в зависи­мости от энергии квантов излучения

Биметалл имеет механические и электрические свойства, проме­жуточные между свойствами сплошного медного и сплошного сталь­ного проводника того же сечения; прочность биметалла больше, чем меди, но электрическая проводимость меньше. Расположение меди в наружном слое, а стали внутри конструкции, а не наоборот, весьма важно: с одной стороны, при переменном токе достигается более высокая проводимость всего провода, в целом, с другой — медь защищает расположенную под ней сталь от коррозии. Биметалличе­ская проволока выпускается наружным диаметром от 1 до 4 мм содержанием меди не менее 50 % полной массы проволоки. Значе­ние Стр (из расчета на полное сечение проволоки) должно быть не менее 550—700 МПа, а Dl /l не более 2 %. Сопротивление 1 км би­металлической проволоки постоянному току (при 20 °С) в зависимости от диаметра от 60 (при 1 мм) до 4 Ом/км (при 4 мм).

Такую проволоку применяют для линий связи, линий электро­передачи и т. п. Из проводникового биметалла изготовляются шины для распределительных устройств, полосы для рубильников и раз­личные токопроводящие части электрических аппаратов.

Защитные свойства стали от излучений высокой энергии приведены на рис. 3-2.

4. Сверхпроводники и криопроводники

В 1911 г. нидерландский физик X. Камерлинг-Оннес, неза­долго перед тем (в 1908 г.) впервые получивший жидкий гелий (ге­лий был последним газом, который до того еще не удавалось пере­вести в жидкое состояние), исследовал электропроводность металлов при «гелиевых» температурах (температура сжижения гелия при нормальном давлении около 4,2 К; еще более низкие температуры могут быть получены при испарении жидкого гелия). При этом Ка­мерлинг-Оннес сделал поразительное открытие: он обнаружил, что при охлаждении до температуры, примерно равной температуре сжи­жения гелия, сопротивление кольца из замороженной ртути вне­запно, резким скачком падает до чрезвычайно малого, не подда­ющегося измерению, значения.

Такое явление, т. е. наличие у вещества практически бесконечной удельной проводимости, было названо сверхпроводимостью, тем­пература Тс , при охлаждении до которой вещество переходит в сверхнроводящее состояние, — температурой сверхпроводящего пе­рехода, а вещества, переходящие в сверхпроводящие состояние, — сверхпроводниками.

Переход в сверхпроводящее состояние является обратимым; при повышении температуры до значения Тс сверхпроводимость наруша­ется и вещество переходит в нормальное состояние с конечным зна­чением удельной проводимости g .

Рис. 4-1. Общий вид диаграммы состояния сверхпроводника первого рода

В настоящее время известно уже 35 сверхпроводниковых металлов и более тысячи сверхпроводниковых сплавов и химических соеди­нений различных элементов. В то же время многие вещества, в том числе и такие, обладающие весьма малыми значениями r при нормаль­ной температуре металлы, как серебро, медь, золото, платина и другие, при наиболее низких достигнутых в настоящее время температурах (около милликельвина) перевести в сверхпроводящее состояние не удалось.

Явление сверхпроводимости связано с тем, что электрический ток, однажды наведенный в сверх проводящем контуре, будет дли­тельно (годами) циркулировать по этому контуру без заметного уменьшения своей силы, и притом без всякого подвода энергии извне (конечно, если не учитывать неизбежного расхода энергии на работу охлаждающего устройства, которое должно поддерживать температуру сверхпроводящего контура ниже значения Тс , харак­терного для данного сверхпроводникового материала); такой сверхпроводящий контур создает в окружающем пространстве магнитное поле, подобно постоянному магниту. Поэтому обтекаемый электри­ческим током сверх проводящий соленоид должен представлять собой сверхпроводниковый электромагнит, не требующий питания от ис­точника тока. Однако первоначальные попытки изготовить практи­чески пригодный сверхпроводниковый электромагнит, создающий в окружающем пространстве магнитное поле с достаточно высокими напряженностью Н и магнитной индукцией В, закончились неуда­чей. Оказалось, что сверхпроводимость нарушается не только при повышении температуры до значений, превышающих Тс , но и при возникновении на поверхности сверхпроводника магнитного поля с магнитной индукцией, превышающей индукцию перехода В0 (в первом приближении, по крайней мере для чистых сверхпроводниковых металлов, безразлично, создается ли индукция Вс током, идущим по самому сверхпроводнику, или же сторонним источником магнитного поля). Это поясняется диаграммой состояния сверх­проводника, изображенной на рис. 4-1. Каждому значению тем­пературы Т данного материала, находящегося в сверх проводящем состоянии, соответствует свое значение индукции перехода Вс . Наибольшая возможная температура перехода Тс (критическая температура) данного сверхпровод­никового материала достигается при ничтожно малой магнитной индукции, т. е. для сверхпроводни­кового электромагнита — при весьма малой силе тока, идущего через обмотку этого электромагнита. Соответственно и наибольшее возможное значение Вс0 магнитной индукции перехода (критическая магнитная индукция) соответствует температуре сверхпроводника, ничтожно отличающейся от нуля Кельвина.

Рис. 4-2. Диаграммы состояния сверхпроводника II рода — станнида ниобия Nb3 Sn (кривые 1 и 2) и сверхпроводника I рода — свинца РЬ (кривая 3)

В 50-х годах нашего столетия были открыты новые сверхпровод­ники, представляющие собой уже не чистые металлы, а сплавы или химические соединения. Эти сверхпроводники в отличие от чистых сверх проводниковых металлов (сверхпроводников I рода), названные сверхпроводниками II рода, обладают рядом особенностей. Переход из нормального в сверх проводящее состояние при охлаждении у них происходит не скачком (как у сверхпроводников I рода), а постепенно; у них существует промежуточное состояние между нижним ВС1 и верхним BС2 значениями критической магнитной индукции перехода для значений температур Т < TС0 . В промежуточном состоянии сверхпроводимость при постоянном на­пряжении сохраняется, т. е. r = 0, но относительная маг­нитная проницаемость сверхпроводника mr > 0; при воздействии на сверхпроводник переменного напряжения в нем наблюдаются не­которые потери энергии и т. п. Кроме того, свойства сверхпровод­ников II рода в большой степени зависят от технологического режима изготовления и т. п. Из чистых металлов к сверхпроводникам II рода относятся лишь ниобий Nb, ванадий V и технеций Тс.

На рис. 4-2 представлена диаграмма со­стояния типичного сверхпроводника II ро­да — интерметаллического соединения, стан-нида ниобия Nb3 Sn. Кривая 1 дает значения BС01 , кривая 2— значения ВC02 ; заштрихована область промежуточного состояния. Для со­поставления здесь же приведена диаграмма состояния для типичного сверхпроводника I рода—свинца Рb.

Криопроводники. Помимо явления сверхпроводимости, в совре­менной электротехнике все шире используется явление криопроводимости, т. е. достижение металлами весьма малого значения удельного сопротивления при криогенных температурах (но без перехода в сверхпроводящее состояние). Металлы, обладающие таким свойством, называются криопроводниками.

Очевидно, что физическая сущность криопроводимости не сходна с физической сущностью явления сверхпроводимости. Криопроводимость — частный случай нормальной электропроводности металлов в условиях криогенных температур.

Весьма малое, но все же конечное значение r криопроводников ограничивает допустимую плотность тока в них, хотя эта плотность может быть все же гораздо выше, чем в обычных металлических проводниках при нормальной или повышенной температуре. Криопроводники, у которых при изменении температуры в широком диапазоне р меняется плавно, без скачков, не могут использоваться в устройствах, действие которых основано на триггерном эффекте возникновения и нарушения сверхпроводимости (например, в сверх­проводниковых запоминающих устройствах).

Применение криопроводников вместо сверхпроводников в элек­трических машинах, аппаратах и других электротехнических устрой­ствах может иметь свои преимущества. Использование в качестве хладагента жидкого водорода или жидкого азота (вместо жидкого гелия, который значительно дороже других хладагентов) упрощает и удешевляет выпол­нение тепловой изоляции ус­тройства и уменьшает расход мощности на охлаждение. Кроме того, в сверхпроводящем кон­туре с большим током нака­пливается большое количество энергии магнитного поля, рав­ное LI2 /2 Дж (L — индуктив­ность, Гн; I —ток, А). При случайном повышении температуры или магнитной индукции свыше значений, соответствующих переходу сверхпроводника в нормальное состояние хотя бы в малой части сверхпроводящего контура, сверх­проводимость будет нарушена, что приведет к внезапному освобож­дению большого количества энергии. Для криопроводящей цепи такой опасности нет, так как повышение температуры может повлечь за собой лишь постепенное, плавное увеличение сопротивления. Наибольший интерес для применения в качестве криопроводникового материала представляют собой: при темпера­туре жидкого водорода — алюминий, а при температуре жидкого азота —бериллий.

Таким образом, проблема выбора оптимального (т. е. имеющего при рабочей температуре наименьшее удельное сопротивление при наилучших других технико-экономических показателях) криопровод­никового материала сводится в основном к следующему: применить легко доступный и дешевый алюминий и получить наименьшее возможное для криопроводника значение удельного сопротивления, но пойти на использование для охлаждения устройства жидкого водорода, что все же требует преодоления некоторых затруднений и, в частности, необходимости учета взрывоопасности водородо-воздушной смеси; или же применять более дорогой, дефицитный, сложный в технологическом отношении бериллий, но зато исполь­зовать в качестве хладагента более дешевый и легко доступный жидкий азот и тем самым уменьшить затраты мощности на охлаждение.

Во всех случаях для получения высококаче­ственных криопроводннков требуются исключи­тельно высокая чистота металла (отсутствие при­месей) и отсутствие на­клепа (отожженное со­стояние). Вредное влияние примесей и наклепа на удельное сопротивление металлов при криогенных темпера­турах выражено значи­тельно более сильно, чем при нормальной температуре.

ЛИТЕРАТУРА

1. Боородицкий Н. П. Электротехнические материалы.- Л.: Энергоатомиздат, 1985

2. Проводниковые материалы / Под ред. Л. Ш. Казарновского. –М.: Энергия, 1970

3. Методические разработки к курсам “Конструкционные Материалы” и “Материаловедение” / Под ред. А. А. Клыпина. –М.: Издательство МАИ, 1993

4. Учебное пособие к лабораторным работам по металловедению. /Под ред. О. Х. Фаткуллина.- М.: Издательство МАИ

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:42:49 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:00:20 24 ноября 2015
сойдет
lev99918:25:00 27 декабря 2009Оценка: 4 - Хорошо
а свинца то нету тут , хотелось бы его увидеть
студент17:20:49 19 октября 2008Оценка: 3 - Средне
это не то
ВАся12:55:13 05 июня 2007Оценка: 4 - Хорошо

Смотреть все комментарии (7)
Работы, похожие на Реферат: Проводниковые материалы
Явление сверхпроводимости
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ Кафедра "Физика и технология материалов и компонентов электронной техники". Реферат №3 Выполнил ...
В результате электроны начинают перемещаться между атомами металла, практически не теряя энергии в результате соударения с атомами, и электрическое сопротивление сверхпроводника ...
Особенно большой хрупкостью отличаются интерметаллические соединения с высокими критическими параметрами, этому вместо простых проволок и лент приходится создавать композиции из ...
Раздел: Рефераты по физике
Тип: реферат Просмотров: 1258 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
Выражение d l/ѭS аналогично сопротивлению элемента электрической цепи dl/xS (где ѭ - электрическая проводимость материала проводника).
В связи с этим при соединении с медью алюминий должен покрываться тонким слоем меди электролитическим путем либо оба металла необходимо покрывать серебром.
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16854 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
На поверхности каждого из электродов имеет место динамическое равновесие перехода ионов металла из электрода в раствор и обратно, характеризуемое потенциалом ДЭС (зарядом на ...
В элементе переход электронов от цинка к меди происходит не в условиях непосредственного контакта этих металлов, а при помощи проводника.
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14362 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Давно ли люди гибнут за металл и как именно закалялась сталь
Давно ли люди гибнут за металл и как именно закалялась сталь? Содержание Давно ли люди гибнут за металл и как именно закалялась сталь? Вопросы ...
Цветные металлы - это все металлы, кроме железа и его сплавов: медь, алюминий, цинк, олово, свинец, никель, хром, серебро и другие.
Из-за низкого удельного сопротивления (уступает лишь серебру), в современности медь широко применяется в электротехнике для изготовления силовых кабелей, проводов или других ...
Раздел: Рефераты по истории
Тип: книга Просмотров: 6990 Комментариев: 6 Похожие работы
Оценило: 2 человек Средний балл: 3.5 Оценка: неизвестно     Скачать
... свойства мха по отношению к микроорганизмам и тяжелым металлам
2. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ 2.1. Методы исследований 2.1.1. Получение микробной суспензии Питательный агар, который готовится согласно прописи ...
Комплексы, образуемые почвенными кислотами с солями железа, алюминия, титана, урана, ванадия, меди, молибдена и других тяжелых металлов, относительно хорошо растворимы в условиях ...
Нарушение правил эксплуатации этого оборудования может привести к поражению электрическим током, результатом поражения являются электрические травмы.
Раздел: Рефераты по биологии
Тип: реферат Просмотров: 1516 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Производство Алюминия
Одна весьма сомнительная легенда рассказывает, что однажды к римскому императору Тиберию (42 г. до н. э. - 37 г. н. э.) пришел человек с металлической ...
Расплавленный первичный алюминий, извлеченный из электролизеров с помощью вакуумного ковша, поступает в литейное отделение для рафинирования от неметаллических и газовых примесей и ...
В электротехнике алюминий успешно заменяет медь, особенно в производстве массивных проводников, например, в воздушных линиях, высоковольтных кабелях, шинах распределительных ...
Раздел: Рефераты по металлургии
Тип: реферат Просмотров: 13509 Комментариев: 7 Похожие работы
Оценило: 12 человек Средний балл: 4.2 Оценка: 4     Скачать
Основы химии
Глава 1. Общие химические и экологические закономерности. С чего начинается химия? Cложный ли это вопрос? На него каждый ответит по-своему. В середней ...
Электронное облако внутри решетки легко приводится в движение с помощью электрического поля; следовательно, металл - хороший проводник электричества, однако вырвать электрон из ...
Большая тепловая проводимость металлов тоже объясняется облаком подвижных электронов.
Раздел: Рефераты по химии
Тип: реферат Просмотров: 5709 Комментариев: 3 Похожие работы
Оценило: 7 человек Средний балл: 2.6 Оценка: 3     Скачать
Исследование работ Фарадея по электричеству
Содержание Введение Глава 1. Исследование электродинамики Фарадея 1.1 Исследование развития электродинамики до Фарадея 1.2 Труды М.Фарадея по ...
Он пришел к выводу, что вызвать электрический ток в замкнутом витке проводника можно, если магнит перемещать возле провода.
Ведь магнитное поле действует исключительно на движущиеся заряды (этим-то оно и отличается от электрического), а проводник с находящимися в нём электронами неподвижен.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5369 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Проводниковые материалы (5043)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151301)
Комментарии (1844)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
