Реферат: Организация монтажа теплотрассы

Название: Организация монтажа теплотрассы
Раздел: Остальные рефераты
Тип: реферат Добавлен 02:08:17 14 сентября 2005 Похожие работы
Просмотров: 1107 Комментариев: 4 Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

СОДЕРЖАНИЕ

1. Характеристика объекта.............................................................................................................. 2

2 Метод производства СМР............................................................................................................ 2

3. Технология производства работ................................................................................................. 3

4 Транспортировка........................................................................................................................... 3

5. Спецификация материалов и санитарно-технического оборудования.................................. 4

6. Ведомость объемов работ............................................................................................................ 6

7. Производственная калькуляция.................................................................................................. 7

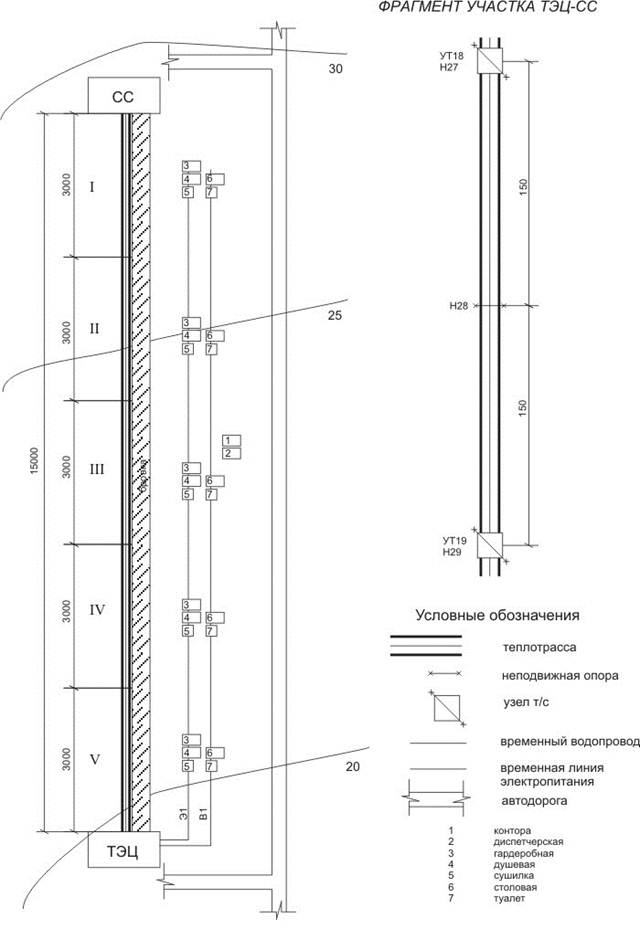

8. Стройгенплан теплотрассы......................................................................................................... 9

9. Ведомость объема перевозок и требуемых транспортных средств...................................... 10

10. Ведомость и расчет площадей временных зданий для рабочих на стройплощадке......... 11

11. Электроснабжение строительной площадки......................................................................... 12

12. Расчет потребности строительства в воде............................................................................. 12

13. Календарный план-график движения рабочих кадров по объекту.................................... 13

14. Сетевой график......................................................................................................................... 14

15. Табличный расчет сетевого графика...................................................................................... 15

16. Технико-экономические показатели...................................................................................... 19

Библиографический список.......................................................................................................... 19

1. Характеристика объекта

За исходные данные принят курсовой проект теплотрассы длинной 15 км. от ТЭЦ до смесительной станции. Прокладка трубопровода – подземная в непроходных каналах, через каждые 150 м. длины магистрали устроены неподвижные опоры, а через 300 м. устроены камеры с сальниковыми кампенсаторами. Трасса прямолинейная, без ответвлений, проходит по открытой равнинной местности в удалении от жилых построек.

2. Метод производства СМР

Строительно-монтажные работы производятся поточным методом. Применение этого метода наиболее целесообразно, т.к. сокращается количество рабочих (по сравнению с параллельным методом) и время выполнения всего объема работ (по сравнению с последовательным). На все виды работ создаются отдельные квалифицированные бригады.

Вся теплотрасса делится на 5 захватки, одинаковых по объему, на которых каждая бригада последовательно выполняет СМР.

Организация поточного метода производства работ предусматривает:

а) выявление объектов, близких между собой по объемно-планировочным и конструктивным решениям, а так же технологии их возведения;

б) расчленение процесса возведения объектов на отдельные работы, предпочтительно равные или кратные по трудоемкости;

в) установление целесообразной последовательности выполнения работ;

г) закрепление отдельных видов работ за определенными бригадами рабочих;

д) расчет последовательности перехода ведущих строительных бригад рабочих и машин с объекта на объект с учетом соблюдения запланированного ритма строительства.

Выполнение отдельных этапов работ совмещают, обеспечивая тем самым последовательное осуществление однородных процессов и параллельное разнородных.

3. Технология производства работ

Перечень необходимых работ:

1. Проектно-сметные работы (включают составление проектно-сметной документации, спецификаций материалов и санитарно-технического оборудования, заказа на изготовление фасонных частей в ЦЗМ)

2. Подготовительные работы (включают планировку трассы, подготовку трассы для земляных работ, планировку отвалов и бровок, нивелирование трассы)

3. Земляные работы:

а) планировка трассы бульдозером;

б) отрывка траншеи экскаватором;

в) отрывка котлованов под тепловые камеры;

г) планировка дна траншеи вручную;

4. Разгрузка и комплектование материалов;

5. укладка лотков

6. Устройство основания тепловых камер;

7. Разгрузка и раскладывание труб вдоль трассы;

8. Сборка труб в звенья на бровке траншеи ;

9. Монтаж скользящих опор;

10. Укладка плетей труб в канал на опоры;

11. Монтаж неподвижных опор;

12. Монтаж узлов т/с

13. Предварительное испытание труб тепловой сети;

14. Тепловая изоляция труб;

15. Монтаж бетонных блоков стен тепловых камер;

16. Перекрытие лотков плитами;

17. Перекрытие тепловых камер плитами и установка люков;

18. Гидроизоляция наружной поверхности каналов;

19. Засыпка траншеи бульдозером;

20. Промывка тепловой сети;

21. Окончательное испытание трубопроводов тепловой сети;

22. Сдача объекта в эксплуатацию.

4. Транспортировка

1. Рытье траншей и котлованов ведет одноковшовый экскаватор с обратной лопатой ЭО-3322, вместимостью ковша 0,5 м3, весом 14,1т .наибольшая глубина копания 4,2 м, наибольший радиус копания 7,36 м.

2. Укладку труб на бровку, укладку плетей в каналы, плит для камер и каналов, изоляции, опор осуществляют автомобильные краны КС-3575, грузоподъемностью 10 т.

3. Обратную засыпку грунта осуществляет бульдозер ДЗ-15А, весом 6,25 т,

4. Трубы доставляются трубовозами УПЛ-2916, грузоподъемностью 29 т.

5. Перевоз ж/б плит происходит при помощи полуприцепа-площадки ПЛ22-12, грузоподъемностью 22 т.

6. Все остальные необходимые материалы и изделия, оборудование (компрессоры и сварочные аппараты) доставляются бортовыми автомобилями марки КРАЗ-257, грузоподъемностью 12т.

5.Спецификация материалов

и санитарно-технического оборудования

Таблица 1

п/п

Наименование материалов и оборудования

Ед.

изм.

Кол-во

Вес

ед.изм.

кг

Общий

вес,

кг

габаритные размеры

м

длина

шир.

выс.

1

2

3

4

5

6

7

8

9

1

Трубы стальные

ГОСТ 10704-76, Ду 300 мм:

п.м

15000

62,54

968100

10

0,3

0,3

2

Сальниковые компенсаторы,

Ду 300-2.5Т1.05

шт.

50

169

8 450

3

Задвижки Ду 300 30ч47бр

шт.

17

61,2

1040

4

Каналы из лотковых

элементов серии 3.006-2

КЛ150*90

шт.

2500

530

1325000

5,97

0,45

0,3

5

Камеры железобетонные

сборные (по типовому

проекту 3.903КЛ-3)

шт.

50

3800

190000

2,6

2,6

2,5

6

Опоры железобетонные

неподвижные щитовые

шт.

100

18,54

1854

7

Скользящие опоры, из стали толщиной 10 мм

шт.

3000

3,6

10800

9

Изоляционные

минераловатные маты

d 333*8

м.

15000

31,2

468000

10

Электроды для сварочных работ

кг

-

-

500

11

Битум

л.

1600

1,00

1600

12

Рубероид

м2.

2050

1,00

2050

13

Фланцы плоские приварные с патрубком (ВСтЗ сп5)

Ду 300

шт.

600

14,49

8694

14

Болты с шестигранной уменьшенной головкой, Ст20, d 24 м

1000 шт.

2,5

413,2

1033

15

Гайки шестигранные нормальной точности, Ст 20, d 24 мм

1000 шт.

2,5

110,2

276

16

Шайбы, Ст 20, d 24 мм

1000 шт.

2,5

32,33

81

17

Прокладки паронитовые

шт.

600

0,5

300

18

Щебень

м3.

15000

3,00

450000

18

Пеньковый смольный канат, диаметром 20,7 мм

м.

60

1,00

60

19

Деревянные брёвна под лежни

100

ВСЕГО

S

3437938

6. Ведомость подсчета объемов работ

Таблица 2.

Наименование работ

Ед. изм.

Кол-во

1

Подготовительные работы

%

10

2

Земляные работы

м3

60000

3

Монтаж лотков

м

15000

4

Установка скользящих опор

1 опора

3000

5

Монтаж оснований камер

1 плита

50

6

Монтаж неподвижных опор

1 опора

100

7

Доставка труб на бровку

%

10

8

Укладка в звенья и сварка плетей на бровке

звено

500

9

Опуск плетей в лотки на скользящие опоры

звено

500

10

Монтаж узла колодца

1 камера

50

11

Испытание стыков на прочность

1стык

500

12

Испытание трассы на плотность

м

30000

13

Антикоррозийная изоляция стыков и тепловая изоляция трубопроводов

м

30000

14

Перекрытие лотков ж/б плитами

м

15000

15

Закрытие тепловых узлов ж/б камерами

1 плита

50

16

Гидроизоляция лотков и колодцев

м

15000

17

Засыпка землей траншей и котлованов

м

15000

18

Сдача объекта

м

15000

7. Производственная калькуляция затрат времени

и стоимости рабочей силы

таблица 3

Обосно-вание ЕНиР

Описание работ

Изме-ри-тель работ

Кол-во

На единицу измерения

На полный объем работ

норма врем, чел.ч

расцен руб.к.

норма врем., чел.ч

расцен., руб.коп.

1

Е2-1

Подготовительные работы

100м

150

2,01

2-01

301,5

301-50

2

Е2-1-13

Разработка грунта при устройстве траншей одноковшовыми экскаваторами, оборудованными обратной лопатой, 0.5м3 грунт 2 группы

100м3

600

2,3

2-44

1380

1464-00

3

Е2-1-31

№2

Разработка грунта в котлованах одноковшовыми экскаваторами, оборудованными обратной лопатой,

100м3

13,5

2,5

2-65

33,75

33-76

4

Е9-2-56

Подготовка дна в траншеях и котлованах

1м3

1500

1,3

0-76

1950

1140-00

5

Е2-1-11

Подготовка бровки

100м2

300

0,28

0-29

84

87-00

6

Е1-5 №7а,б

Погрузка или выгрузка материалов (грузов) стреловыми самоходными кранами грузоподъемностью до 25 т

100 т

35

6,3

4-92

220,5

172-20

7

Е9-2-24

№2

Устройство типовых каналов из лотковых элементов; Ду 300 мм

м.

15000

1,55

1-15

23250

17250

8

Е9-2-39

Устройство оснований тепловых камер

м2

450

0,80

0-61

360

274-50

9

Е9-2-1

№5

Укладка стальных трубопроводов при сборке труб в звенья на бровке траншеи; Ду 300 мм

м.

1500

0,06

0-043

90

64-50

10

Е22-2-1, №1,4

Сварка труб

Ду 300 мм

1стык

3000

0,60

0-55

1800

1650-00

11

Е9-2-1,г

Антикоррозийная изоляция стыков трубопроводов, битумной мастикой; Ду 300мм

1стык

3000

0,34

0-248

1020

720-00

12

Е9-2-18, б

Установка скользящих опор Ду300мм

шт.

3000

0,15

0-12

450

360-00

13

Е9-2-1,г

№5

Укладка звеньев труб в траншею Ду 300 мм

м

500

0,21

0-16

105

80-00

14

Е9-2-18, а

Установка неподвижных опор Ду 300 мм

шт.

100

2,9

2-48

290

248-00

15

Е9-2-29

Установка колодцев с узлами т/с

шт.

50

3,8

2-68

190

134-00

16

Е9-2-9

Предварительное испытания трубопроводов на прочность и герметичность Ду 300мм

м

15000

0,04

0-09

600

1350-00

17

Е9-2-13

№6

Тепловая изоляция трубопроводов матами; Ду 300мм

1 м 2труб

15000

0,92

0-62

13800

9300-00

18

Е9-2-28 №19

Устройство сборных ж/б камер

1 плита

200

0,84

0-61

168

122-00

19

Перекрытие лотков плитами

м

15000

0,45

0-20

6750

3000-00

20

Е9-2-29

Перекрытие тепловых камер плитами и установка люков

1 коло-дец

50

0,89

0-70

44,5

35-00

21

Е9-2-24

№2

Гидроизоляция наружной поверхности каналов

м.

15000

0,34

0-23

5100

3450-00

22

Е2-1-34 №3

Засыпка траншей и котлованов бульдозерами

100м3

613,5

0,38

0-40

233,13

245-40

Е9-2-39

Промывка сети

м

15000

0,14

0-11

2100

1650-00

16

Е9-2-9

Окончательные испытания трубопроводов на прочность и герметичность

Ду 300мм

м

15000

0,24

0-19

3600

2850-00

23

Сдача объекта

ч

8

0,5

0-51

4

4-08

ВСЕГО

S

66924,4

47485-94

ВСЕГО в ценах 200 3 1092176-60

8. Строительный генплан

9. Ведомость объема перевозок

и требуемых транспортных средств

Определение объема перевозок и потребности в транспортных средствах.

Выбор способов перевозки грузов производится в ППР с учетом погрузочно-разгрузочных операций в местах отправления и получения санитарно-технических материалов, заготовок и оборудования и с учетом обеспечения поставки их на стройплощадку в необходимые сроки.

Исходными данными для указанных расчетов являются: сводная спецификация материалов и оборудования, ведомость заготовок и расстояние от ОМТС, ЦЗМ до стройплощадки.

Потребность в транспортных средствах определяется из условия необходимых сроков доставки и продолжительности одного рейса:

t=tп + tр + tм + L/Vср,

где tп - продолжительность погрузки, принимаемая 0,5 ч;

tр - продолжительность разгрузки, принимаемая 0,3 ч;

tм - время маневрирования при погрузке и разгрузке, принимаемое 0,2 ч;

L/Vср — - время доставки, ч;

L - расстояние перевозки туда и обратно: от ЦЗМ-30 км, от ОМТС-50км;

Vср - средняя скорость движения транспорта: от ЦЗМ-30 км/ч, от ОМТС-50 км/ч.

Получаем, t=3 ч в обоих случаях.

Коэффициент использования грузоподъемности машин принимаем для сантехнических материалов и оборудования, равным 0,8.

Ведомость объема перевозок и требуемых транспортных средств

таблица 4

Характер перевозок (наим. материалов, заготовок, оборудов.)

вес,

т

расст.

км.

объем превозок,

т•км

срок доставки

вид трансп.

грузо-подъемн

т.

коэф. исполз. грузо-подъем.

продол-жит. перевозки

ко-во рейсов, машин

1

Из ОМТС до стойплощадки

1.изоляция, каналы, опоры скользящие и неподвижные, электроды, оснастка

2. трубы

3.ж/б плиты камер

8878

1091

338

50

443900

54550

16900

в соответствии с графиком поставок на объект

КРАЗ-257

12т.

УПЛ-2916

29т

ПЛ-22-12

22т

0,8

3

30;30

6;8

6;3

2

От ЦЗМ до стройплощадки

42

30

1260

КРАЗ-257

12т.

0,8

3

5;1

10. Ведомость и расчет площадей временных зданий

для обслуживания работающих на стройплощадке

таблица 4

Временные здания

Кол-во рабо-таю-щих

Кол-во поль-зующих-ся

%

Площадь помещения

Тип времен-ного здания

Разме-ры зда-ния, м

Прим.

на одного работа-ющего

общая

Служебные

1

Контора

6

100

4

24

передв.

вагон

9х2,7

1 помещ.

2

Диспетчерская

2

100

7

14

«

«

Санитарно-бытовые

3

Гардеробная

62

70

0,7

31

«

10,3х3

5 помещ.

4

Душевая

62

50

0,54

16,7

«

5,4х3,1

На 1 душевую

сетку 5 чел.

2,5 м2

5 помещ.

5

Сушилка

62

40

0,2

5

«

2х2,5

5 помещ.

6

Столовая

62

50

0,8

25

«

5х5

5 помещ.

7

Туалет с умывальной

62

100

0,1

6,3

контейн.

2,1хЗ

16чел на 1очко.

5 помещ.

11. Электроснабжение строительной площадки

Электроснабжение строительства от действующих систем напряжением 6 или 10 кВт осуществляется через трансформаторную подстанцию. Электроэнергия на строительной площадке потребляется для производственных нужд, для наружного и внутреннего освещения. Электропотребители и их мощность, устанавливаемая в период максимального потребления электроэнергии, определяются на основании календарного плана производства работ, графика работы машин и стройгенплана.

Общая потребная электрическая мощность на строительной площадке для временного электроснабжения определяется по формуле:

Wпр = 1,1(S Рпр • kс + S Рно • kс +S Рво • kс ), кВт,

где kc -коэффициент спроса: kc =0,35+0,7+1+0,8=2,85;

S Рпр - установленная мощность на производственные нужды:

S Рпр =(2+1+2,4)15=81кВт;

S Рно - мощность на наружное освещение:

S Рно =1,5+0,8+1+2,4+5=10,7кВт;

S Рво - мощность на внутреннее освещение:

S Рво =0,3+0,2+0,3+0,1+0,1+0,1=1,1кВт.

Получаем, Wпр =319 кВт.

Берем силовой трансформатор ТМ-320/10 с максимальным напряжением 10В, мощностью 320 кВт, массой (с маслом) 1750 кг.

12. Расчет потребности строительства в воде

Водоснабжение строительства должно осуществляться с учетом действующих систем водоснабжения. При решении вопроса о временном водоснабжении строительной площадки определяется схема расположения сети и диаметры трубопровода, подающего воду на следующие нужды: хозяйственно-бытовые (Вхоз, л/с), душевые установки (Вдуш, л/с), пожаротушение (Впож, л/с).

Полная потребность в воде составит:

Вобщ=0,5(Вхоз+ Вдуш)+Впож, л/с,

где Вхоз =S В2 макс k5 /(t2 3600)= 25*194*2/ 8*3600=0,34 л/с;

k5 - коэффициент неравномерности потребления, принимаем равным 2;

t2 - число часов работы в смену, равно 8 ч;

Вдуш= S В2 макс k6 /(t3 3600)= 40* 97/0,75*3600 =1,44 л/с;

k6 - коэффициент неравномерности потребления, принимаем равный 1;

t3 - продолжительность работы душевой установки, принимаемая 0,75ч;

Получаем, Вобщ=10,9 л/с.

Диаметр трубопровода для временного водопровода:

, мм.

где V- скорость воды в трубопроводе; 2 м/с - для больших диаметров.

Получаем, Д - 83 мм.

13. календарный-план-график

14. Сетевой график

15. Расчет сетевого графика табличным методом.

таблица 6

кол-во входя-щих работ

шифр работ

про-дол-жит. работ

ранние сроки

поздние сроки

резервы

отм. критич. пути

начало

оконч.

начало

оконч.

общ.

частн.

0

1-2

2

0

2

0

2

0

0

+

1

2-3

2

2

4

6

8

4

0

1

2-7

0

2

2

2

2

0

0

+

1

3-4

2

4

6

8

10

4

0

1

3-8

0

4

4

7

7

3

2

1

4-5

2

6

8

18

20

12

0

1

4-9

0

6

6

10

10

4

0

1

5-6

2

8

10

20

22

12

0

1

5-10

0

8

8

19

19

11

3

1

6-11

0

10

10

22

22

12

0

1

7-8

3

2

5

2

5

0

0

+

2

8-9

3

5

8

7

10

2

0

2

8-13

0

5

5

5

5

0

0

+

2

9-10

3

8

11

16

19

8

3

2

9-14

0

8

8

10

10

2

0

2

10-11

3

11

14

19

22

7

0

2

10-15

0

11

11

25

25

14

5

2

11-12

3

14

17

22

25

8

0

2

11-16

0

14

14

30

30

16

0

1

12-17

0

17

17

25

25

18

10

1

13-14

5

5

10

5

10

0

0

+

2

14-15

5

10

15

15

20

5

0

2

14-19

0

10

10

10

10

0

0

+

2

15-16

5

15

20

25

30

10

5

2

15-20

0

15

15

20

20

5

0

2

16-17

5

20

25

35

40

15

10

2

16-21

0

20

20

30

30

10

0

2

17-18

5

25

30

53

58

28

0

2

17-22

0

25

25

40

40

15

5

1

18-23

0

30

30

58

58

28

0

1

19-20

10

10

20

10

20

0

0

+

2

20-21

10

20

30

20

30

0

0

+

2

20-25

0

20

20

36

36

16

8

2

21-22

10

30

40

30

40

0

0

+

2

21-26

0

30

30

40

40

10

0

2

22-23

10

40

50

40

50

0

0

+

2

22-27

0

40

40

48

48

8

0

2

23-24

10

50

60

58

68

8

4

2

23-28

0

50

50

50

50

0

0

+

1

24-29

0

60

60

68

68

8

4

1

25-26

4

20

24

36

40

16

10

2

26-27

4

30

34

44

48

14

0

2

26-31

0

30

30

40

40

10

0

2

27-28

4

40

44

56

50

16

0

2

27-32

0

40

40

48

48

8

0

2

28-29

4

50

54

56

58

6

4

2

28-33

0

50

50

50

50

0

0

+

2

29-30

4

60

64

68

72

8

0

2

29-34

0

60

60

68

68

8

6

1

30-35

4

64

68

72

76

8

0

1

31-32

5

30

35

40

45

10

6

2

32-33

5

40

45

45

50

5

0

2

32-37

0

40

40

50

50

10

6

2

32-43

0

40

40

50

50

10

0

2

33-34

5

50

55

55

60

5

5

2

33-38

0

50

50

54

54

4

0

2

33-44

0

50

50

50

50

0

0

+

2

34-35

5

60

65

65

70

5

0

2

34-39

0

60

60

64

64

4

0

2

34-45

0

60

60

64

64

4

0

2

35-36

5

68

73

75

80

7

0

2

35-40

0

68

68

71

71

3

3

2

35-46

0

68

68

71

71

3

0

1

36-41

0

73

73

75

75

2

0

1

36-47

0

73

73

75

75

2

2

1

37-38

2

40

42

50

52

10

0

2

38-39

2

50

52

61

63

11

7

2

38-49

0

50

50

60

60

10

0

2

39-40

2

60

62

62

64

2

0

2

39-50

0

60

60

66

66

6

5

2

40-41

2

68

70

72

74

4

4

2

40-51

0

68

68

72

72

4

0

2

41-42

2

73

75

77

79

4

0

2

41-52

0

73

73

81

81

8

0

1

42-53

0

75

75

83

83

8

0

1

43-44

2

40

42

58

60

18

10

2

44-45

2

50

52

50

52

0

0

+

2

44-49

0

50

50

56

56

6

0

2

45-46

2

60

62

66

68

6

0

2

45-50

0

60

60

60

60

0

0

+

2

46-47

2

68

70

72

74

4

4

2

46-51

0

68

68

72

72

4

0

2

47-48

2

73

75

87

89

8

0

2

47-52

0

73

73

79

79

6

0

1

48-53

0

75

75

89

89

14

10

2

49-50

1

50

51

50

51

0

0

+

3

50-51

1

60

61

72

72

12

0

3

50-55

0

60

60

76

76

16

0

3

50-61

0

60

60

60

60

0

0

+

3

51-52

1

68

69

72

73

4

0

3

51-56

0

68

68

77

77

9

0

3

51-62

0

68

68

77

77

9

0

3

52-53

1

73

74

88

89

15

0

3

52-57

0

73

73

79

79

6

6

3

52-63

0

73

73

79

79

6

0

3

53-54

1

75

76

98

99

23

0

3

53-58

0

75

75

89

89

14

0

3

53-64

0

75

75

89

89

14

0

1

54-59

0

76

76

99

99

22

0

1

54-65

0

76

76

99

99

22

10

1

55-56

2

60

62

76

78

16

0

2

56-57

2

68

70

77

79

9

6

2

56-67

0

68

68

78

78

10

0

2

57-58

2

73

75

87

89

14

12

2

57-68

0

73

73

79

79

6

0

2

58-59

2

75

77

97

99

22

12

2

58-69

0

75

75

89

89

14

0

2

59-60

2

77

79

107

109

30

0

2

59-70

0

77

77

99

99

22

0

1

60-71

0

79

79

109

109

30

0

1

61-62

2

75

77

75

77

0

0

+

2

62-63

2

77

79

77

79

0

0

+

2

62-67

0

77

77

78

78

2

0

2

63-64

2

79

81

87

89

8

0

2

63-68

0

79

79

79

79

0

0

+

2

64-65

2

81

83

97

99

16

0

2

64-69

0

81

81

89

89

8

0

2

65-66

2

83

85

107

109

24

14

2

65-70

0

83

83

99

99

16

0

1

66-71

0

85

85

109

109

24

10

2

67-68

1

77

78

78

79

1

0

3

68-69

1

79

80

88

89

9

0

3

68-73

0

79

79

79

79

0

0

+

3

69-70

1

81

82

98

99

18

18

3

69-74

0

81

81

89

89

8

0

3

70-71

1

83

84

108

109

25

0

3

70-75

0

83

83

99

99

16

8

3

71-72

1

84

85

118

119

34

0

3

71-76

0

84

84

109

109

25

0

1

72-77

0

85

85

119

119

34

0

1

73-74

10

79

89

79

89

0

0

+

2

74-75

10

89

99

89

99

0

0

+

2

74-79

0

81

81

103

103

22

12

2

75-76

10

99

109

99

109

0

0

+

2

75-80

0

99

99

104

104

5

0

2

76-77

10

109

119

109

119

0

0

+

2

76-81

0

109

109

109

109

0

0

+

2

77-78

10

119

129

119

129

0

0

+

2

77-82

0

119

119

120

120

1

0

1

78-83

0

129

129

129

129

0

0

1

79-80

1

81

82

103

104

22

0

2

80-81

1

99

100

108

109

9

0

2

80-85

0

99

99

104

104

5

0

2

81-82

1

100

110

119

120

19

0

2

81-86

0

109

109

109

109

0

0

+

2

82-83

1

119

120

128

129

9

6

2

82-87

0

119

119

120

120

1

0

2

83-84

1

129

130

137

138

8

0

2

83-88

0

129

129

129

129

0

0

+

1

84-89

0

130

130

138

138

8

0

1

85-86

5

99

104

104

109

5

5

2

86-87

5

104

109

115

120

11

0

2

86-91

0

109

109

109

109

0

0

2

87-88

5

119

124

124

129

10

0

2

87-92

0

119

119

120

120

1

1

2

88-89

5

129

134

133

138

4

0

2

88-93

0

129

129

129

129

0

0

+

2

89-90

5

134

139

142

147

6

4

2

89-94

0

134

134

138

138

4

0

1

90-95

0

139

139

147

147

8

0

1

91-92

9

109

118

111

120

2

2

2

92-93

9

119

128

120

129

1

0

2

92-97

0

119

119

144

144

25

0

2

93-94

9

129

138

129

138

0

0

+

2

93-98

0

129

129

147

147

28

0

2

94-95

9

138

147

138

147

0

0

+

2

94-99

0

138

138

150

150

12

0

2

95-96

9

147

156

147

156

0

0

+

2

95-100

0

147

147

153

153

4

0

1

96-101

0

156

156

156

156

0

0

+

1

97-98

3

119

122

144

147

25

0

2

98-99

3

129

132

147

150

3

3

2

99-100

3

138

141

150

153

12

0

2

100-101

3

147

150

153

156

5

3

2

101-102

3

156

159

156

159

0

0

+

1

102-103

0

159

159

159

159

0

0

+

1

103-104

3

159

162

159

162

0

0

+

1

104-105

0

162

162

162

162

0

0

+

1

105-106

3

162

165

162

165

0

0

+

1

106-107

0

165

165

165

165

0

0

+

1

107-108

2

165

167

165

167

0

0

+

15. Технико-экономические показатели

п/п

Наименование показателя

Единица

измерения

Величина

показателя

2

Протяжённость магистральных тепловых сетей

км

15

3

Параметры теплоносителя:

температура горячей воды

давление

С

кПа

150

1,6

4

Годовой расход теплоносителя.

Гкал

1550

5

Расход металла на тепловые сети

т

17

6

Сметная стоимость строительства сетей

тыс.руб.

1092

8

Стоимость 1 км сетей

тыс.руб.

73

9

Срок строительства

дни

164

10

Трудоёмкость строительства

чел./дни

3772

12

Средняя заработная плата на 1 рабочего в день

руб.

330

13

Удельный вес ФЗП в стоимости СМР

%

18,5

14

Уровень механизации работ

%

50

15

Экономическая эффективность

тыс.руб.

ЛИТЕРАТУРА

1 .Экономика и организация строительства: Методические указания по разработке раздела дипломного проекта / А.М.Платонов, Т.К.Руткаускас, С.Г.Королёв, Г.Э.Коротковский. Свердловск: УПИ, 1989. 37 с.

Министерство образования РФ

Уральский государственный технический университет

Кафедра экономики и управления в строительстве

КУРСОВАЯ РАБОТА

Организация монтажа теплотрассы

2907.000.000.000.

Преподаватель: Гришков И.О.

Студент: .

Группа: ТГиВ-6 Екатеринбург

Екатеринбург

2004

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:41:24 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:41:40 24 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:59:34 24 ноября 2015
We dont care
GeodeziYa18:00:31 17 мая 2009

Работы, похожие на Реферат: Организация монтажа теплотрассы

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151177)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
