МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ИНСТИТУТ ИНТЕГРИРОВАННЫХ СИСТЕМ ОБРАЗОВАНИЯ

КАФЕДРА ЭЛЕКТРОЭНЕРГЕТИКИ

РЕФЕРАТ

ПО ПРЕДМЕТУ «МОНТАЖ И ЭКСПЛУАТАЦИЯ ЭЛЕКТРОУСТАНОВОК»

ТЕМА «ОПЕРАТИВНЫЕ ПЕРЕКЛЮЧЕНИЯ НА ТЭС»

Преподаватель: Кузин В.П.

Студент: группы У12-00 Гавва Е.Н.

г. Петропавловск-Камчатский

2002 г.

Содержание

1) Оперативное распоряжение 3

2) Оперативные переключения 5

3) Действия с разъединителями 7

4) Действия с выключателями 8

5) Действия с устройствами релейной защиты и электроавтоматики 10

6) Последовательность производства операций 12

7) Бланк переключения 18

8) Литература 21

1. Оперативные распоряжения

Работа оперативного персонала должна быть по­строена так, чтобы каждый работник сознательно, ясно и четко представлял последовательность проводимых операций, ремонтных и других работ в электроустанов­ках.

Все оперативные переговоры должны вестись персо­налом в ясной форме, полностью исключающей возмож­ность неправильного истолкования оперативного распо­ряжения. Переговоры должны быть краткими, в основ­ном состоящими из твердо установленных определений.

При формулировании и при повторении оперативных распоряжений должны быть четко указаны: название станции и подстанции, соответствующий номер оборудо­вания, напряжение, положение аппарата в схеме комму­тации, назначение оборудования.

Лица, отдающие и принимающие оперативные распо­ряжения и сообщения об исполнении, обязаны назвать свою должность и фамилию.

При отдаче распоряжения на действие с защитой должны быть названы: наименование оборудования или присоединения, на котором установлена защита, наиме­нование защиты и объем действия с ней.

Все участники оперативных переговоров должны твердо знать фамилии лиц, имеющих право отдавать и принимать к исполнению оперативные распоряжения.

Лицу, непосредственно производящему операции, дается только одно задание, в объем которого входят операции, направленные к достижению только одной цели, например: включение или отключение линии, пере­вод линий с одной системы шин на другую, отключение всех присоединений с одной секции или системы шин для вывода ее в ремонт или в резерв и т д.

В одном задании объединять операции, не направ­ленные к одной цели (например, вывод из ремонта ли­нии и включение из холодного резерва силового транс­форматора и т. д.), запрещается.

Объем оперативного распоряжения определяется ли­цом, отдающим данное распоряжение, в зависимости от местных условий, квалификации дежурного персонала и от территориального расположения оборудования 'в схеме.

Электрооборудование электростанции и подстанции может находиться:

в работе (коммутационные аппараты оборудова­ния включены и несут нагрузки);

в горячем резерве (оборудование отключено только выключателями);

в холодном резерве (оборудование отключено выключателями и разъединителями);

в ремонте (оборудование отключено и заземлено, установлено ограждение и повешены плакаты в соответ­ствии с правилами техники безопасности);

в промежуточном состоянии—под на­пряжением (оборудование включено коммутацион­ными аппаратами только с одной стороны и не несет на­грузки).

Оперативное задание может быть простым и слож­ным, включающим ряд операций.

Типовыми переключениями, на проведение которых требуется выдача сложных заданий, являются следую­щие:

перевод оборудования в одно из основных четырех оперативных состояний (в работу, в горячий резерв, в холодный резерв, в ремонт);

перевод присоединений с одной системы работающих шин на другую;

перевод присоединения со своего выключателя на обходной в распределительных устройствах с обходными системами шин;

ввод в работу резервной системы шин с переводом на нее части или всех присоединений;

отыскание однополюсных замыканий на землю (в се­тях с изолированной нейтралью). Порядок выполнения сложных типовых заданий указывается в местных инструкциях.

Если сложное переключение не типовое, то распоря­жение о его выполнении выдается по-операционно.

При операциях по выводу в ремонт линий с двусто­ронним питанием порядок действия оперативного пер­сонала на обоих концах определяется состоянием линии на момент выдачи задания.

2. Оперативные переключения

Переключения в распределительных устройствах электростанций и подстанций производятся по распоря­жению или с ведома вышестоящего оперативного пер­сонала.

В случаях, не терпящих отлагательства (пожар, не­счастный случай с людьми, стихийное бедствие), а так­же при ликвидации аварии допускается производство переключений без ведома вышестоящего персонала, но с последующим его уведомлением.

Лицо, отдающее распоряжение о производстве пере­ключений, обязано предварительно проверить по опера­тивной схеме последовательность предполагаемых опе­раций. Отдающий распоряжение может считать его вы­полненным только после сообщения исполнителем лично или по телефону об исполнении распоряжения.

На электростанциях и подстанциях при наличии на установке двух и более лиц все сложные переключения (т. е. переключения, производимые более чем на одном присоединении), а также простые переключения в схе­мах установок, не имеющих устройств блокировки разъ­единителей, производятся двумя лицами. Одно лицо не­посредственно производит переключения, а второе— осуществляет контроль за правильностью и последова­тельностью производимых операций.

Контролирующим лицом при производстве переклю­чений является старший по должности и квалификации.

На электроустановках, имеющих действующие устрой­ства блокировки разъединителей от неправильных опе­раций, простые переключения, а также все операции на щитах и сборках напряжением 500 в и ниже разре­шается выполнять персоналу единолично, имеющему квалификационную группу не ниже IV.

Наложение и снятие переносных заземлений должны производиться двумя лицами независимо от порядка оперативного обслуживания электроустановок.

Отключение и включение выключателей и разъеди­нителей со щита управления во всех случаях могут производиться единолично.

Все простые переключения в схемах электрических установок напряжением выше 1000 в, а также сложные переключения в распределительных устройствах, обору­дованных полностью блокировочными устройствами от неправильных операций с разъединителями, произво­дятся без бланков переключений.

Переключения при ликвидации аварий также произ­водятся без бланков с последующей записью операций в оперативном журнале. Порядок производства пере­ключений в распределительных устройствах устанавли­вается следующий: лицо, получившее распоряжение о производстве переключений, обязано повторить его, записать задание в оперативный журнал (при отсут­ствии магнитофона) и установить порядок предстоящих операций.

При выполнении переключений двумя лицами лицо, получившее распоряжение, обязано разъяснить второму лицу, участвующему в переключении, порядок и после­довательность производства операции.

В случае возникновения сомнений в правильности производства предстоящей операции все переключения прекращаются до выяснения.

Как известно, последствия аварии, возникающей в период максимума нагрузки, бывают гораздо тяжелее, чем в период минимальных нагрузок. Анализ аварий, возникающих вследствие грубых нарушений персоналом правил техники безопасности, показывает, что большую часть их допускает персонал в конце смены.

Поэтому в период максимума нагрузки и в конце смены производство переключений при нормальных условиях эксплуатации не допускается. При заземлениях в цепях постоянного тока до отыскания и ликвидации заземления запрещается производить всякие операции, если они не диктуются аварийным положением.

3. Действия с разъединителями

Включение разъединителей как ручными приводами, так и штангой надлежит производить быстро и реши­тельно, но без удара в конце хода.

Производить обратный отвод ножей разъединителя при приближении их к контактам (губкам) категориче­ски воспрещается, так как это ведет к возникновению аварий.

Во включенном положении ножи разъединителя должны полностью заходить в контакты (губки).

Отключение разъединителей следует производить медленно и осторожно. При возникновении дуги в мо­мент отхода ножей от контактов разъединитель должен быть быстро включен обратно; операция должна быть прекращена до выявления причин появления дуги.

В отключенном положении ножи разъединителя должны быть полностью (до отказа) отведены от кон­тактов.

4. Действия с выключателями

Включение выключателя ручным приводом следует производить быстро, доводя ход интервала или рычага до упора; при этом должна загореться сигнальная лампа «включено».

При дистанционном включении в зависимости от типа контактора нажим на кнопку «включить» или поворот ключа управления необходимо производить до момента загорания сигнальной лампы «включено».

Отключение выключателя вручную надлежит произ­водить легким поворотом штурвала до отказа или по­воротом рычажного привода, а также воздействием на защелку привода, нажатием на специальную кнопку или сердечник отключающей катушки. При этом должна за­гореться сигнальная лампа «отключено».

При дистанционном отключении соответствующее действие с ключом управления или кнопкой необходимо продолжать до момента загорания лампы «отключено».

Проверка положения выключателя после отключения обязательна во всех случаях, если за этим отключением предстоит операция с разъединителями, за исключением случаев, когда разъединители управляются дистан­ционно.

Операциям с разъединителями должно предшество­вать снятие с выключателя оперативного тока, за исклю­чением случаев перевода с одной системы шин на дру­гую при включенном выключателе данного присоедине­ния.

Оперативный ток снимается предохранителем в цепи соленоида включения до проверки положения выключа­теля.

Соблюдение такой последовательности при выполне­нии указанных операций полностью обеспечивает на­дежность, потому что не во всех распределительных устройствах (РУ) предохранители цепей оперативного тока расположены рядом с выключателями.

При производстве операций в РУ, где предохрани­тели цепей оперативного тока расположены далеко от выключателя, за время от проверки положения выклю­чателя до снятия оперативного тока с привода может произойти изменение положения выключателя (ошибоч­ное включение выключателя, включение выключателя вследствие двойного замыкания на землю в цепи опера­тивного тока и пр.).

Выполнение при этом последующей операции с разъ­единителями при включенном выключателе может вы­звать повреждение оборудования и серьезную травму персонала.

Проверка положения после включения обязательна у шиносоединительного выключателя (ШСВ) перед началом перевода присоединений с одной системы шин на другую.

Действительное положение выключателя следует проверять в основном по механическому указателю. Вспомогательными средствами могут служить сигналь­ные лампы и измерительные приборы данного при­соединения. У воздушных выключателей с отделителями и выключателей типа ВМГ и МГГ проверка положения выключателя производится путем осмотра рабочих кон­тактов.

5. Действия с устройствами релейной защиты и электроавтоматики

Все операции с устройствами релейной защиты и электроавтоматики производятся только с разрешения вышестоящего оперативного персонала.

При ликвидации аварии персонал может действо­вать самостоятельно и уведомить затем вышестоящего оперативного работника.

Нельзя оставлять без защиты оборудование, шины и линии, находящиеся под нагрузкой или под напряже­нием; также не должны оставаться без защиты от вну­тренних повреждений генераторы, синхронные компен­саторы и трансформаторы.

Перед отключением релейной защиты по заявкам оперативный персонал должен убедиться в том, что включена другая защита, обеспечивающая надежную защиту оборудования, или принять меры по замене отключенной защиты резервной, либо оборудование включается на резервную систему шин через ШСВ с со­ответствующей защитой.

При изменениях в схеме главной (первичной) цепи необходимо своевременно производить отключение, включение или изменение уставок устройств релейной защиты и электроавтоматики согласно местных инструк­ций.

В случае превышения тока нагрузки присоединений (максимально допустимое значение по условиям на­стройки 'релейной защиты) необходимо принять меры к его разгрузке.

При опробовании оборудования перед включением выключателя персонал должен убедиться в исправности выключателя, наличии оперативного тока на цепях за­щиты и на управлениях выключателя, а также в том, что на опробуемом присоединении все (в том числе быстродействующая) защиты включены и поставлены в поло­жение, соответствующее опробованию (если это необхо­димо).

Действие АПВ и АВР с выключателя, которым произ­водится опробование, нужно отключить.

При опробовании ШСВ или обходным выключателем нужно включить защиты ШСВ или обходного выключа­теля от всех видов коротких замыканий с уставками согласно указанию в местных инструкциях.

При автоматическом отключении или включении вы­ключателей оперативный персонал должен:

а) по сигнализации установить и записать, какие вы­ключатели отключились, и квитировать их ключи управ­ления. При этом на выключателях, имеющих АПВ, кви­тирование ключей допускается только после того, как персонал убедился в том, что устройство АПВ верну­лось в исходное положение;

б) тщательно осмотреть и записать, на каких реле отпали сигнальные флажки и какое время зафиксиро­вано указателями реле времени, затем установить флажки и указатели в нужное положение и сообщить выше­стоящему оперативному персоналу (при наличии на щите управления второго лица осмотр сигнальных реле производится персоналом совместно, т. е. с контролирующим лицом);

в) деблокировать реле, имеющие самоудержание (например, на газовой защите трансформаторов), и под­нять грузы выключателей с грузовыми приводами, вклю­чающимися от АПВ или АВР;

г) привести в соответствие с первичной схемой со­единений устройства автоматики и релейной защиты, имеющие ключи, отключающие устройства, переключа­тели и рубильники, положение которых зависит от пер­вичной схемы соединений;

д) после автоматического отключения сообщить в местную службу релейной защиты и электроавтома­тики о выпавших флажках сигнальных и других реле, о показаниях указателей времени и запуске автоматиче­ских осциллографов и пр.

При резких изменениях напряжений и токов в сети, не сопровождающихся отключениями или включениями выключателей, персонал обязан осмотреть панели ре­лейной защиты и электроавтоматики и зафиксировать действие всех сигнальных реле.

При появлении сигнала заземления в сети постоян­ного оперативного тока персонал должен немедленно принять меры по отысканию места нарушения изоляции и его устранению согласно местным инструкциям.

6. Последовательность производства операций

Производство основных операций с выключателями и разъединителями должно происходить в следующей последовательности.

Включение линии:

а) включить шинные разъединители; б) включить линейные разъединители; в) включить выключатель.

Отключение линии: а) отключить выключатель;

б) отключить линейные разъединители; в) отключить шинные разъединители.

Включение генератора: а) включить шинные разъеди­нители; б) включить генераторные разъединители (разъ­единители, устанавливаемые в некоторых случаях между выводами генератора и выключателем); в) синхронизировать генератор и включить генераторный выключа­тель.

Отключение генератора: а) отключить генераторный выключатель; б) отключить генераторные разъедини­тели; в) отключить шинные разъединители.

Включение трехобмоточного трансформатора:

а) включить шинные разъединители высшего, среднего и низшего напряжения; б) включить трансформаторные разъединители высшего, среднего и низшего напряжения (если они есть); в) включить выключатели высшего, среднего и низшего напряжения.

Отключение трехобмоточного трансформатора: а) от­ключить выключатели низшего, среднего и высшего на­пряжения; б) отключить трансформаторные разъедини­тели низшего, среднего и высшего напряжения;

в) отключить шинные разъединители низшего, среднего и высшего напряжения.

Ошибочное действие персонала при производстве оперативных переключений вызывает поражение людей током, повреждение оборудования и прекращение элек­троснабжения электроприемников.

Последствия от ошибочного включения или отключе­ния тока разъединителями зависят от того, какими разъединителями—.шинными или линейными—произ­водится операция. Поэтому первыми должны включаться, а последними отключаться разъединители, неправильное действие которых мо­жет привести к более тяжелым последствиям. Например, при ошибочном отключении линейного разъединителя 1 (под нагрузкой) линии Л4 , (вместо подлежащего к отклю­чению разъединителя линии Л2 , У которого отключен выключатель) дуга будет прервана отключением вы­ключателя линии Л4 (рис. 1). Поскольку дуга в этом случае возникает за реактором линии Л4 , то размеры ее будут значительно меньше.

При ошибочном же отключении (под нагрузкой) шинного разъединителя 2 линии Л4 от второй системы шин (место подлежащего отключению шинного разъеди­нителя линии Л2 , от второй системы, выключатель, кото­рый отключен) дуга будет гореть дольше, т. е. до тех пор, пока не будут отключены все источники питания, работающие на второй системе шин (трансформатор Т2 , генератор Г2 и синхронный двигатель Д), и объем по­вреждения в этом случае будет значительно больше. Такая ошибка обязательно вызовет повреждение сбор­ных шин, обесточение линий Л2 , Л4 и синхронного дви­гателя Д на длительное время, т. е. на время, необходи­мое для полного восстановления поврежденных сборных шин. Следует отметить, что уставка по времени на релейнои защите линии Л4 значительно меньше, чем на трансформаторе Т2 , генераторе Г2 и двигателе Д. По­этому при ошибочном отключении линейного разъедини­теля 1 линии Л4 продолжительность горения дуги будет в 3—4 раза меньше, чем при ошибочном отключении шинного разъединителя 2.

Энергосистема

рис. 1

Исходя из этого ясно, что всегда следует сначала включать шинные, затем линейные разъединители и только потом выключатель. При отключении сначала следует отключить выключатель, затем линейные разъ­единители, а потом шинные.

Последовательность включения и отключения выклю­чателей силовых трансформаторов производится исходя из следующих соображений.

Трансформатор Т1 , прошедший восстановительный ремонт, требуется включить в параллельную работу с работающим трансформатором Г2 (рис. 2).

Как известно, прошедший ремонт трансформатор ста­вится под напряжение толчком. При включении транс­форматора Т2 выключателем В1 в случае неисправности трансформатора выключатель В1 автоматически отключится от действия защиты. Включе­ние и отключение трансфор­матора при этом не влияют на работу электроприемников, питающихся от РУ 10 кв че­рез трансформатор Т2 . Если неисправный трансформатор Т12 включить сначала выклю­чателем В3 , то на ток нагруз­ки работающего трансформа­тора Т2 будет накладываться ток к. з. поврежденного транс­форматора Т1 , что вызовет от­ключение релейной защитой работающего трансформатора Т2 и полное обесточение РУ 10 кв.

Энергосистема

В практике имели место случаи отключения работаю­щего трансформатора от дей­ствия релейной защиты, когда к номинальному току ра­ботающего трансформатора накладывался намагничивающий ток включаемого трансформатора. Поэтому вклю­чение трансформаторов следует производить со стороны высшего напряжения.

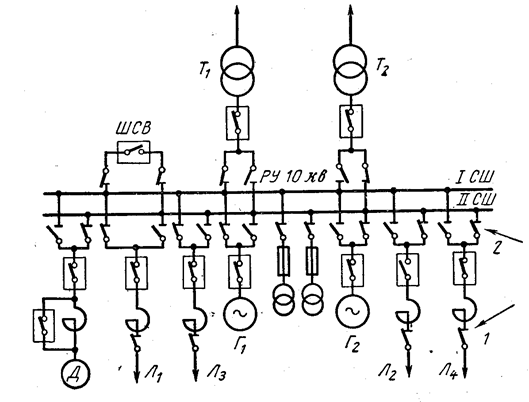

рис.2

Порядок перевода присоединений с од пой системы шин на другую:

а) убедиться в том, что защита ШСВ включена с уставками, указанными в местных инструкциях по за­щите .(если на выключателе имеется специальная авто­матика, отключить ее);

б) убедиться в том, что напряжения обеих систем шин синхронны и равны по величине;

в) включить ШСВ;

г) отключить защиту и оперативный ток с привода ШСВ;

д) по механическому указателю (или по состоянию

рабочих контактов выключателя) проверить включенное положение выключателя;

е) включить шинные разъединители всех намеченных к переводу присоединений на ту систему шин, с которой намечается их питание; затем, если в этом есть надоб­ность, перевеет питание измерительных приборов, при­боров учета, защиты и сигнализации, переводимых при­соединений на соответствующие цепи трансформаторов напряжения;

ж) отключить шинные разъединители переводимых

присоединений от системы шин, с которой они ранее пи­тались;

з) включить оперативный ток на привод, после чего отключить ШСВ;

и) проверить отключение ШСВ;

к) включить защиту ШСВ и специальную автома­тику.

Порядок производства операций при переводе всех присоединений с рабочей системы шин на резервную при наличии шиносоединительного выключателя:

а) убеждаются по оперативной схеме, что система

шин находится в резерве, и производят внешний осмотр резервной системы шин;

б) включают ШСВ с подключенной на нем защитой

от коротких замыканий (с нулевой установкой по вре­мени);

в) проверяют наличие напряжения на резервной си­стеме шин по вольтметрам;

г) отключают оперативный ток с привода и защиты на ШСВ (рубильником, накладкой и пр.);

д) производят перевод питания цепей напряжения за­щиты присоединений с трансформаторов напряжения ра­бочей системы шин на трансформаторы напряжения резервной системы (согласно местной инструкции);

е) производят перевод разъединителей присоедине­ний с одной системы шин на другую (согласно местной инструкции, учитывающей конструктивные особенности РУ и управления разъединителями);

ж) проверяют качество включения разъединителей на резервную систему шин;

з) проверяют отсутствие нагрузки на ШСВ по ампер­метру;

и) включают оперативный ток на привод И отклю­чают ШСВ.

При отсутствии ШСВ частичный перевод присо­единений с одной системы шин на другую запрещается.

При полном переводе присоединений, в случае отсут­ствия ШСВ, включают шинные разъединители на ре­зервную систему шип одного из мощных источников и держат их в этом состоянии до конца переключения. Это присоединение переводится последним после тщательной проверки перевода всех остальных присоединений.

При переводе присоединений особенно тщательно необходимо следить за тем, чтобы не включить разъеди­нители присоединений, не находящихся в работе.

При переводе присоединения необходимо предусмо­треть сохранение правильного питания цепей напряже­ния измерительных приборов релейной защиты и авто­матики.

Когда ШСВ находится в резерве, его разъединители, как правило, должны быть включены на обе системы шин. Трансформатор напряжения резервной системы шин должен быть также включен.

7. Бланк переключения

Бланк переключения, составляемый для предупреж­дения возможных неправильных операций, является основным оперативным документом, определяющим со­держание задания и последовательность производства особо опасных и сложных переключений. По бланкам переключения производятся операции в схемах электро­установок напряжением выше 1 000 в, когда РУ не обо­рудованы или оборудованы неполностью блокировоч­ными устройствами от неправильных операций с разъ­единителями, и сложные переключения.

В бланк переключения вносятся не только операции с переключающими аппаратами, но также и другие опе­рации, как-то:

включение и отключение оперативного тока;

проверка отсутствия напряжения;

операции с защитой или спецавтоматикой;

отключение и включение цепей питания зашиты, измерительных приборов и автоматики;

ввод и вывод АПВ, АВР, АЧР;

наложение или снятие защитных переносных зазем­лений.

Ниже показана примерная форма бланка переклю­чений и его заполнение.

Бланк заполняется непосредственно перед началом переключений после получения распоряжения тем ли­цом, которое получило распоряжение.

Каждая операция или действие, вносимое в бланк, должно иметь порядковый номер, каждый бланк пере­ключений проверяется и подписывается.

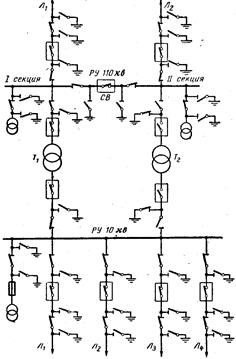

Рекомендуемая схема расстановки стационарных за­земляющих ножей в РУ высокого напряжения к при­меру заполнения бланка переключений № 152 (рис. 3) позволяет полностью отказаться от применения перенос­ных заземлений. При этом отключенные для работы части установки заземляются со всех сторон, откуда мо­жет быть подано напряжение.

Заполняется чернилами

МЭиЭ СССР

РУ-ЭК МОСЭНЕРГО

Электростанция

подстанция № 8

Бланк переключения № 152

22 марта 1965 г. Начало 10 ч 20 мин

Конец———ч——мин

Задание: Отключить и вывести в ремонт трансформатор № 2 110/10 кв.

Последовательность производства операций при переключении:

1. Отключить MB 10 кв трансформатора № 2

2. Снять оперативный ток с привода 10 кв MB трансформатора № 2

3. Отключить ВВ 110 кв трансформатора № 2

4. Снять оперативный ток с приводаВВ 110кв трансформатора №2

5. Отключить ШP 10 кв трансформатора № 2

6. Отключить ШP 110 кв трансформатора № 2

7. Проверить отсутствие напряжения на выводах ВВ 110 кв транс­форматора № 2

8. Заземлить ВВ трансформатора № 2 со стороны шин 110 кв вклю­чением заземляющих ножен

9. Проверить отсутствие напряжения на всех выводах MB 10 кв

трансформатора № 2

10. Заземлить MB трансформатора № 2 со стороны шин 10 кв вклю­чением заземляющих ножей

Переключения производил: Бланк проверил

Подпись Сергеев Подпись Иванов

Порядок производства операции по бланку переклю­чений следующий:

а) лицо, получившее задание о производстве пере­ключений, повторяет это задание, записывает в опера­тивны» журнал и составляет бланк переключении; бланк подписывается как лицом, производящим операции, так и лицом контролирующим; затем лицо, производящее переключение, в сопровождении контролирующего лица, имеющего на руках бланк переключений, направляется в соответствующее РУ на место производства переклю­чения;

б) контролирующий проверяет, что он и производя­щий переключение находятся в том РУ и у того при­соединения, где должна производиться операция № 1, и становится позади производящего переключения;

в) контролирующий громко и ясно зачитывает со­держание операции № 1;

г) производящий переключение, проверив по надписям, что находится именно у того присоединения, на котором он должен делать операцию, повторяет содержание операции;

Энергосистема

д) контролирующий, сличив по бланку, что младший (производящий переключение) правильно повторил со­держание зачитанной операции и правильно выбрал присоединение для переключения, подтверждает это словами: «Правильно, выполняйте»;

е) производящий переключение выполняет заданную операцию;

ж) контролирующий делает отметку в бланке пере­ключения об исполнении операции и зачитывает содер­жание следующей операции.

Производящий переключение направляется к месту следующей операции, контролирующий следует за ним и проверяет, подошел ли он к тому объекту, на котором предстоит произвести следующую операцию.

Литература

1. В. Е. Манойлов «Основы электробезопасности», - М., «Энергия», 1966.

2. Гаджиев С.С. «Надежность и безопасность эксплуатации электрооборудования», - М., «Энергия», 1967.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:41:13 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:59:26 24 ноября 2015

Работы, похожие на Реферат: Оперативные переключения на ТЭС
Правила технической эксплуатации электроустановок
... Потребителей Вопрос 1 п.1.1.2. Настоящие Правила распространяются.. 1(*) На Потребителей, эксплуатирующих действующие электроустановки напряжением до ...
п.1.3.8. Обязательно ли применение диэлектрических перчаток при отключении и включении разъединителей, отделителей и выключателей напряжением выше 1000 В с ручным приводом?
Разрешается ли производителю работ при монтаже, ремонте и эксплуатации вторичных цепей, устройств релейной защиты, измерительных приборов по распоряжению отключать и включать ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16460 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Техника безопасности
План Билет 1. 2 Билет 2. 6 Билет 3. 15 Билет 4. 18 Билет 5. 20 Билет 6. 27 Билет 7. 32 Билет 8. 41 Билет 9. 46 Билет 10. 50 Билет 11. 55 Билет 12. 59 ...
Отключать и включать разъединители, отделители и выключатели напряжением выше 1000 В с ручным приводом необходимо в диэлектрических перчатках.
Электрическая цепь (оборудование и шины) одного назначения, наименования и напряжения, присоединенная к шинам РУ, генератора, щита, сборки и находящаяся в пределах электростанции ...
Раздел: Рефераты по безопасности жизнедеятельности
Тип: шпаргалка Просмотров: 2931 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Модернизация релейной защиты на тяговой подстанции Улан-Удэ на базе ...
Иркутский Государственный Университет Путей Сообщения Пояснительная записка к дипломному проекту ДП.ЭЖТ.190401.ПЗ Модернизация релейной защиты на ...
С каждой стороны, откуда коммутационным аппаратом может быть подано напряжение на рабочее место, должен быть видимый разрыв (отключение разъединителей, снятие или отсоединение шин ...
Переключения, включение и отключение выключателей, разъединителей и другой аппаратуры, необходимые при наладке или проверке устройств РЗАиТ, выполняет оперативный персонал.
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 8560 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электроснабжение 8-го микрорайона города Оренбурга
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ДИПЛОМНЫЙ ПРОЕКТ ...
19.09.02. на ПС-220/110/35 кВ "Бузулукская" Западных электросетей при вводе в работу МВ-110 кВ "Сорочинск-1" после ремонта ШР-1 с.ш. по бланку переключений дежурный электромонтер ...
Частыми ошибками являются: отключение трансформатора под нагрузкой, ошибочное включение заземляющих ножей, отключение разъединителя под нагрузкой.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5681 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать
Реконструкция и модернизация подстанции "Ильинск"
Содержание Введение 1. Общие данные 1.1 Исходные данные 1.2 Организация эксплуатации 1.3 Существующее состояние ПС до расширения 1.4 Главная схема ...
Оно блокируется при отсутсвии напряжения и включении короткозамыкателя.В этом случае питание шин 1-й секции востанавливается включением от АВР секционного выключателя СВ 10 кВ.Пуск ...
При обнаружении сильного шума, потрескивания внутри трансформатора, ненормально высокой температуры масла, наличия выброса масла из расширителя или разрыва диафрагмы на выхлопной ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 6054 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Теория безопасности жизнедеятельности
1. Среда обитания человека. Среда обитания человека подразделяется на производственную и непроизводственную (бытовую). Основным элементом ...
Для предотвращения случайного включения отключенных аппаратов, из приводы надежно зафиксированы в отключенном положении механическим запором чека в проушине рычага разъединителя, у ...
Измерительные оперативные штанги предназначены для операций в распределительных устройствах РУ з включения и отключения ножей однополюсных разъединителей, определения мест ...
Раздел: Рефераты по безопасности жизнедеятельности
Тип: шпаргалка Просмотров: 8706 Комментариев: 14 Похожие работы
Оценило: 22 человек Средний балл: 4.8 Оценка: 5     Скачать
Возможность постройки ТЭЦ для ОАО "Челябинский тракторный завод ...
СОДЕРЖАНИЕ ВВЕДЕНИЕ 1. ТЕПЛОВАЯ ЧАСТЬ СТАНЦИИ 1.1 Выбор тепловой схемы 1.2 Выбор турбины 1.3 Определение тепловых нагрузок 1.3.1 Сезонная нагрузка 1.3 ...
d) вводятся с помощью испытательных блоков в схему защиты шин цепи трансформаторов тока обходного выключателя как выключателя присоединения; на защитах обходного выключателя ...
g) переключаются токовые цепи быстродействующих защит присоединения на трансформаторы тока обходного выключателя и оперативные цепи с действием на обходной выключатель; проверяются ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1295 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электроснабжение агломерационной фабрики металлургического комбината
Аннотация Целью данного дипломного проекта является электроснабжение агломерационной фабрики металлургического комбината. Содержание дипломного ...
Прежде чем оперировать разъединителем, цепь должна быть отключена выключателем.
переменный оперативный ток - система питания оперативных цепей, в которых в качестве основных источников питания используются измерительные трансформаторы тока, защищаемых ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 4817 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Оперативные переключения на ТЭС (4569)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150118)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
