Реферат: Методические указания по технической механике

Название: Методические указания по технической механике
Раздел: Остальные рефераты
Тип: реферат Добавлен 00:06:32 19 июня 2005 Похожие работы
Просмотров: 9788 Комментариев: 2 Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

Министерство образования Украины

Национальный технический университет Украины

(Киевский политехнический институт)

Методические указания

к курсовому проектированию по дисциплине

"Техническая механика"

для студентов специаль­ностей

“Информационно-измерительная техника"


Киев 2000 г.


Методические указания к курсовому проектированию по дисциплине

"Техническая механика" для студентов специаль­ностей “Информационно-измерительная техника" /Сост. В. А. Бойко, В. C. Детлинг. - Киев: НТУУ КПИ. 2000.

1 ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ

1.1 Цель курсового проектирования


Курсовой проект по курсу "Техническая механика" является первой самостоятель-ной комплексной работой студентов в процессе подготовки к инженерной дея­тельности. Цель курсового проекта - систематизировать и закрепить тео­ретические знания, полу-ченные при изучении курсов "Инженерная графи­ка", "Физика", "Химия", "Математика", "Техническая механика", приобрести навыки проектирования новых изделий (в част-ности электромеханических устройств с учетом современных требо­ваний); использова-ния справочной литературы, стандартов, единых норм и расценок; разработки тексто-вой и графической документации; подготовки к выполнению курсовых проектов по профилирующим предметам.

Курсовой проект выполняется на основании технического задания, выдаваемого руководителем проекта.

1.2. Содержание и объем курсового проекта

В процессе работы над курсовым проектом студенты рассчитывают основные параметры заданного механизма и разрабатывают его конструкцию. Конструкторская документация проекта состоит из пояснительной записки (15-20 страниц), принципиа-льной кинематической схемы, сборочных черте­жей устройства и сборочной единицы, рабочих чертежей 5-8 нестандартных деталей (вала, зубчатого колеса, шкалы, пружи-ны, стакана, стойки и т.п.).

Пояснительная записка в общем случае должна содержать следую­щее разделы:

Введение.

Назначение и область применения проектируемого изделия.

Техническая характеристика изделия.

Описание и обоснование выбранной конструкции.

Расчеты, подтверждающие работоспособность и надежность конструкции:

расчет мощности и выбор электродвигателя;

расчет кинематических параметров (определение общего передаточ­ного отношения и передаточных отношений ступеней);

расчеты на прочность;

расчеты кинематической точности и погрешности мертвого хода;

выбор материалов и покрытий;

определение критериев конструктивного качества и экономической эффектив-ности конструкции.

Конкретный перечень конструкторской документация, подлежащей обязательной разработке, указывается в техническом задании на курсо­вой проект.

1.3. Оформление документации проекта

Вся графическая и текстовая документация проекта должна оформ­ляться в полном соответствии с требованиями Единой системы конструк­торской документации (ЕСКД) и СТП КПИ 2.001-83 "Курсовые проекты. Требования к оформлению документации".


2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЕЙ ДЛЯ ПРИВОДОВ ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ МАЛОЙ МОЩНОСТИ


2.1 Исходные данные

1 Назначение электропривода, общая характеристика режима рабо­ты электродви-гателя, специальные требования.

А. Приводы специализированных устройств (магнитофоны, МТЛ устройств ЭВМ, печатающие машины и др.). Режим работы и требования к электродвигателю опреде-ляются специальными техническими условиями.

Б. Нерегулируемые приводы исполнительных механизмов управления, операцион-ных механизмов и технологических устройств, механизмов дистанционного управления. Режим работы двигателя длительный или повторно-кратковременный, нерегулируемый по частоте вращения, реверсивный или нереверсивный.

В. Нерегулируемые приводы приборов времени, программных уст­ройств, МТЛ са-мопишущих приборов и др. Режим работа двигателя длитель­ный или повторно-кратко-временный с постоянной стабилизированной частотой вращения, нереверсивный.

Г. Приводы следящих систем управления (приводы РЛС, графопостроителей, ма-нипуляторов, привод стабилизации положения корпусов и др.). Режим работы длитель-ный или повторно-кратковременный реверсивный, регулируемый по частоте вращения.

2. Характеристика источника питания двигателя: для постоянного тока – напряже-ние и допускаемые токи нагрузки; для переменного - напряжение, частота и вид сети (однофазная, трехфазная).

3. Конструктивные требования:

способ крепления двигателя;

количество выходных концов вала ротора;

наличие встроенных элементов (тахогенератор, редуктор и др.).

4. Функциональные требования: допускаемое изменение частоты вращения, способ регулирования, время переходного процесса, характеристика режима работа следящей системы и входных сигналов.

5. Эксплуатационные требования: срок службы; температура внешней среды; тре-бования устойчивости к линейным ускорением, вибрации, к ударным перегрузкам, к изменениям атмосферного давления и влажности.

6. Характеристика внешней нагрузки: числовое значение или закон изменения ста-тического момента нагрузки; скорости и ускорения вала нагрузки.

2.2 Выбор серии электродвигателей

По исходным данным выбирают серии двигателей переменного или постоянного тока, соответствующих требованиям пп. 1 и 2 группы приво­да (А, Б, В или Г) (см. под-разд. 2.1), используя каталоги или ограничительные перечни, например таблице 2.1.

Из группы серий и типов выбирают двигатели, удовлетворяющие требованиям

пп. 1-5 исходных данных, сравнивая требования с паспортными характеристиками конк-ретных типов двигателей. В первую очередь отбира­ют серии, соответствующие напря-жению питания, частоте сети и требуемой постоянной времени (для следящих систем), затем, учитывая степень обязательности, выбирают серии и типы, удовлетворяющие требованиям к конструкции, сроку; службы и устойчивости к климатическим и механи-чес­ким воздействиям.

Сравнительные характеристики некоторых серий двигателей приве­дены в таблицах 2.2 и 2.3. Если исходные требования перечнем серий одной группы не могут быть удов-летворены, используют серии нижестоящих групп в таблице 2.1: группу Б, например, можно дополнить перечнем групп В или Г.


Таблица 2.1-Перечень электродвигателей предпочтительного применения

Группа

Общая характеристика

Серии или типы электродвигателей

переменного тока

постоянного тока


А

Специальные


для аппаратуры магнитной записи

ЭДГ; типы: АД-5; АДТ-6; АДТ-1,6

КД-3,5 КДП-6-4;

ДК-16; КД-б-4

ДКС; ДКМ типы: Д16-06; ВДС-02 МД-0,35-2ООО-9

интегрирующие

ИД-1; ИД-2; ИД-9

ДИ-6-1500А

для потенциомет-рических систем

РД-09 СЛ-267; СЛ-367

Б

Нерегулируемые


общего при-менения Редук-торн. двигатели со встроенным редуктором

УАД; АОЛБ; АОЛ Дв. авиац. Д-100; МА Ред.:МКМ; МСВ; МС-160; МФА; ДР-1; 5Р, МН или ЭДН

В

со стабилизиро-ванной частотой вращения Г; ДСР; ДСГ; ДСА; ДСМ; ДСДР; ДСД; типы: СД-09; ЭГ-10 ДПР; ДПМ в исп. Н3; ДРВ; ДП в исп. Цр,

Г

Управляемые общего приме­нения в следящих системах

АДП; ДИД; ЭМ; ДКМ; АД; ДМ; АДИ; ДАД; АСМ; с тахоге-нераторами АДТ; ДГ; СМА; СМБ

ДПМ; ДПР; ДП, СЛ, ДП, СД, ПЯ,

Таблица 2.2-Электродвигатели постоянного тока

Характеристики параметры

Серии электродвигателей
Д

ДРВ

СД

ДПМ ДПP МИГ ДА

Напряжение

питания В,


< 6

+ - - - + - -
6 - - - - + - -
12 - - - + + + -
27 + + + + + + +
60 - + + - - - -
110 - - - - - - -

Номиналь

ная мощно-сть, Вт

от 0,1 0,1 8,0 0,5 0,3 10 2,0
до 200 300 150 14 80 600 600

Электромехани-ческая постоян-ная времени, мс

25…

100

15...100 11...150 45..90 12..20 1,3…8.5 30….160

С регулятором

скорости

- + - +/- +/- - -
С редуктором - - - - - - -
С тахогенер. - - - - +/- +/- -

С 0В "Лев" и "Пр

- - - - - - +
С тормозной муфтой - - - - - - +/-
Кол. концов вала 1/2 1 1 1/2 1/2 1/2 1
С фланцевым крепле­нием

+


+ + - + + +
С креплением по диа­метру + - - + + - +
Последовательно-го возбуждения + - - - - - +
Параллельного воз­буждения + + + - - - -
С постоянным магни­том + - - + + + -
Срок службы, тыс. ч, макс. 1,5 1,5 0,5 1,0 3,0
0,5
Устойчивость

к линейн. ускор


35

15

15


50


100



35

к вибрационным нагрузкам 12 10 10 10 10
15
К ударным нагрузкам 35 10 35 50 50
35
К внешн. температу-рам, °С: 85 85 60 60 60
85
60 60 60 60 60
60

К влажности, %

98 98 98 98 98
98
К внешнему атмосферному давлен, кПа 2,5-150 2,5-150 2,5-200

50-

200

50-

300


2,5-

150


2.3. Выбор типоразмера двигателя и передаточного отношения редуктора

Энергетические, кинематические и динамические показатели приво­да зависят одновременно от характеристик двигателя и от параметров редуктора. Оптимальный ва-риант сочетания типоразмера двигателя, струк­туры редуктора и его передаточного отно-шения устанавливается, на осно­вании энергетического, кинематического и динамиче-ского расчета системы ДВИГАТЕЛЬ-РЕДУКТОР-НАГРУЗКА. Для приводов группы А методика та­кого расчета разрабатывается применительно к конкретному виду привода.


Таблица 2.3 Электродвигатели переменного тока

Характеристи-ки, параметры Серия єлектродвигателей
АДП АДТ ДИД ДГ ЭМ ДKM АД Г ДСД ДСР
Видпита-ния

1-фазн.

3-фазн.

+ + + + + + + + + +
- - - - - - - + - -
Частота, Гц

50

400

500

1000

+ - - - - - - + + +
+ + + + + + + + - -
+ + - - - - - - - -
+ - + + - - - - - -
Напряжениепитания, В

36- 40

110


220

+ + + + + + + + - -
+ + - - 115 - - - 127 -
+ - - - - - - - + +

Номинальная

мощность, Вт

2,1 -62 0,3 -13 0,1 –10 0,1 –5,0 0,4 -50 0,2-60 0,3–3,5 1,0 -40 * 0,2–0,3
Эл.-мех. пост. времени, мс 6-82 22-500 26-160 50-290 15-170 15-150 10-20

30-50
Синхронные - - - - - - - + + +
С редуктором - - - - +/- - - +/- + +
С тахогенерат. - + - + - - - - - -
Кол. кон­цов вала 1/2 1 1 1 1/2 1 1/2 1 1 1

С фланцевым

креплением

- - + + + + - + + +
С креплением по диаметру + + - - - - + + - +

Срок службы,

тыс. часов max

2 2 1 1,5 1 1 1 5 1 10
Устойчивость К лин. ускор. 25 25 8 15 15 15 8 8

К вибрациям 12 12 5 5 5 5 3,5 3,5

К ударам 15 7 4 4 12 4 3 3

К внеш-ним тем-перату-рам,С

70 60 100 100 80 80 70 50 50 60
50 40 60 60 60 60 50 60 40 40

к влажности отн, %

98 98 98 98 98 98 98 98 98 98
к внешнему атмо­сфер-ному давле-нию. кПа

2,5…

150

2,5…

150

2,5…

150

2,5…

150

2,5…

150

2,5…

150

2,5…

150

2,5…

150

2,5…

200

2,5…

150

Примечание. Для параметров устойчивости указаны максимальные значения по сериям двигателей. Виброуотойчивость - для частот 200...300 Гц.

х Номинальная мощность двигателей ДСД около 12 мкВт.


2.3.1 Неуправляемый привод (группы Б и В)

Основная нагрузка привода - постоянный и переменный во времени (рисунок 1) статический момент Тн.с(t) на выходном валу редуктора в ре­жиме нормируемого или не-нормируемого по времени переходного процесса в периоды пуска или изменения нагру-зочного момента.

Тн Т4

Т1 Т3

Т2 Т5


t1 t2 t3 t4 t5

t


Рисунок 2.1- График изменения статического момента нагрузки.


Исходный кинематический параметр - средняя или номинальная угловая скорость на выходном валу редуктора -н, рад/с.

Переходный процесс может быть ограничен временем tп ,с или предельным угло-вым ускорением вала нагрузки н, рад/с2, при этом должен быть задан момент инерции нагрузки Iн, кгм2.

В качестве рабочего режима двигателя принимается номинальный, для чего на его обмотки необходимо подавать номинальное напряжение, а передаточное отношение редуктора принимают

iр= ωдвн, (2.1)

где ωдв - номинальная угловая скорость двигателя, который надлежит выбрать в следующем порядке.

1.Определить эквивалентный статический момент сопротивления на валу редук-тора, H·м:

, (2.2)

где Ti среднее значение момента в интервале i (см. рисунок 2.1);

ti- продолжительность интервала, c.

При постоянном значении момента Tнc принимают . Тэ = Tнс .

2. Определить необходимую мощность двигателя, Вт:

Nдв = Тэ· ωн· кн / ηр , (2.3)

где кн - коэффициент запаса: 1,05... 1,1 - если нет ограничений по времени пере-ходного процесса; 1.2...2,2 - при заданном времени разго­на; при этом чем больше мо-мент инерции нагрузки, тем больше следует брать запас по мощности;

ηр - ориентировочное значение КПД редукто­ра: 0,7...О,9 - для простого цилинд-рического, планетарного или волно­вого; 0,4...О,7 - для червячного.

3. Выбрать типоразмеры двигателей, номинальная мощность которых равна Nдв или несколько больше. Если время разгона ограничено значе­нием tn, отбирают двигате-ли, электромеханическая постоянная времени которых меньше τ0=tn/6. Для приводов с длительном режимом работы предпочтение отдают двигателям с большим сроком служ-бы и хорошим КПД, для повторно-кратковременного режима - высокоскоростным.

4. Определить передаточное отношение редуктора по уравнению (2.1). После раз-работки кинематической схемы редуктора и геометрического расчета его элементов выбранный двигатель необходимо проверить:

по номинальной мощности, используя неравенство

Nном ≥Тэ · ωдв / ηр · iр, (2.4)

где ηр - расчетное значение КПД редуктора;

по пусковому моменту, чтобы

Тп ≥ Тнсп / (iр ηр) + (Ірот + Ірн2р)∙( ωдв /tn), (2.5)

где Тнсп - наибольший статический момент нагрузки при пуске, Н∙м;

Ірот - момент инерции ротора двигателя, кг∙м2;

Ір - момент инерции редуктора, приведенный к валу двигателя, кг∙м2;

по времени разгона, чтобы

tр = 3∙ (Ірот + Ірн2р) ∙ ωдв/ п - Тсп) ≤ t n , (2.6)

где Тсп - статический момент нагрузки при пуске, приведенный к валу двигателя Н∙м: Тсп = Тнсп/(iр ηр).

2.3.2 Следящий привод. Группа Г

В следящем приводе вал нагрузки через редуктор поворачивается по сигналам управления, поступающим от усилителей следящей системы. Привод, т.е. двигатель и редутор, являясь исполнительной частью следящей системы должен обеспечивать на нагрузочном валу необходимые статические и динамические характеристики (переме-щения, скорость и ускорение) в соответствии с требованиями оптимального пе­реход-ного процесса либо в точности, повторяя закон изменения управляю­щего сигнала. В этих условиях выбор передаточного отношения редуктора играет решающую роль. Оптимальное значение передаточного отношения зависит от выбора критерия оптими-зации (обеспечение максимального ус­корения вала нагрузки, получение минимальной мощности двигателя или наименьшего пускового момента), а также от соотношения статического и динамического моментов.

Внешняя нагрузка следящего привода характеризуется статическим моментом Тнс, моментом инерции Ін, а внутренняя - статическим моментом сопротивления в редук-торе, учитываемым через КПД ηр, приве­денным моментом инерции редуктора Ір, момен-том инерция ротора Ірот электродвигателя.

Для воспроизведения входного сигнала двигатель должен обеспечи­вать необходи-мую угловую скорость ротора ω(t) = ωн(t)∙iр при соответствующих значениях вращаю-щего момента двигателя, равного моменту всех сил сопротивления, т.е. значениям

T(t) = Тнс /(iр ηр) + Ін· εн(t)/ ір + (Ірот + Ір) ∙ір · εн (t) (2.7)

и достаточную плавность слежения: приведенный к валу двигателя момент статической нагрузки не должен превышать 5...1O % значения пускового момента электродвигателя, а, следовательно, передаточное отношение ре­дуктора должно удовлетворять неравен-ству

ір ≥ γ ∙ Тнс /Tп, (2.8)

где γ - коэффициент плавности следящей системы, а мощность двига­теля в номи-нальном режиме - неравенству

Nномγ ·Тнс · ωнmax /2 (2.9)

Для систем высокой точности с погрешностями установок угла 0,0002...О,001 рад принимают γ = 10...20; при погрешностях по углу установки 0,002...0,007 рад можно принимать γ= 5...10.

Приведенные методы выбора параметров следящего привода не являются общими, а применяются для условий, указываемых в наименовании методики и во вводной части к ним.

А. Для режимов с совпадающими во времени значениями ωнmax и εнmax.

Методика применима для систем, отрабатывающих сигналы вида

1) θ = ω0t; ωнmaxн 0; ε = 0

2) θ = ω0t + ε0 t2 /2;ωнmaxн0 + ε0 tmax ; εнmax = ε0

3) θ = θ0 (1-e-αt ); ωнmax= ωнmax= θ0 · w; |ε|нmax = θ0 ·w2

4) θ = w0·t3+ w1·t2 + w2·t; ωнmax=; εнmax = 

5) θ =2 θ0 t2 / tn2; ωнmax=2 θ0 / tn; |ε|нmax = 2 θ0 / tn2

используемые в приводах РЛС, вычислительных механизмах, приводах управления и др., основной режим работы которых - продолжительные или часто повторяющиеся пе-риоды работа с максимальной мощностью, т.е. работа двигателя в номинальном режиме.


Методика выбора электродвигателя

1. Отобрать двигатели, быстродействие которых, с

τ = Ірот · ωном / Тном (2.10)

меньше требуемого

τ = ωнmax / εнmax , (2.11)

где ωном - номинальная угловая скорость двигателя, рад/c;

Tном- номинальный момент на валу двигателя, Н∙м;

ωнmax -заданная максимальная угловая скорость вала нагрузки, рад/с;

εнmax - заданное максимальное угловое ускорение нагрузки, рад/с2.

2. Определить полную мощность нагрузки, Вт:

N= (Tнс / η′р+ Iн εнmax) ∙ωнmax (2.12)

где Tнс - статический момент нагрузки, Н∙м;

η′р - ориентировочное значение КПД редуктора (см. формулу (2.3);

Iн - момент инерции нагрузки, кг ∙ м2.

3. Выбрать значения коэффициента плавности и установить соотно­шение нагрузок:

Tнс ≥ Iн∙ εнmax / (0,5∙ γ-1) (2.13)

Если Tнс больше правой части неравенства (13), выбор пара­метров привода выполняют по пп.4-8, если меньше - по пп. 9-12.

4. Определить относительное передаточное отношение

αск (2.14)

5. Определить необходимую номинальную мощность двигателя, Вт:

Nном 0 = (1+ α2ск)·N (2.15)

и необходимый динамический коэффициент, Н∙м/с2:

Кдо= (2.16)

6. Выбрать двигатель, у которого

Nном ≥ Nном 0 и Кд = (2.17)

7. Определить оптимальное значение передаточного отношения редуктора

(2.18)

8.. Если двигатель пришлось выбрать с большим запасом по мощно­сти или Кд, проверить возможность применения передаточного отношения

при котором обеспечивается максимальное быстродействие. Его можно принять при выполнении условий:

;

.

9. Необходимая мощность двигателя, Вт:

Nном 0 = 1,5∙ N. (2.20)

и необходимый динамический коэффициент, Н∙м/с2,

Кдо= 4,5∙ N∙ εнmax / ωнmax. (2.21)

10. Выбрать двигатель, для которого соблюдаются условия:

11. Определить оптимальное значение передаточного отношения ре­дуктора из условия

(2.22)

Если условие (2.22) не соблюдается, принять

После выполнения геометрического расчета редуктора следует про­верить двига-тель по тепловому режиму (для двигателей постоянного то­ка - обязательно):

Тном / Тср.кв.≥(1…1,08), где

(2.23)

Б. Для систем, отрабатывающих ступенчатые входные воздействия в опти-мальном переходном режиме

нmax и ωнmax совпадают во времени)

Режим используется в системах дистанционного управления, в уст­ройствах ввода данных, блоках сравнения и согласования и др.

Заданы: значения входного воздействия (угол перестановки) Θ, рад; время пере-ходного процесса t, с; момент инерции нагрузки Iн, кг·м2, статический момент нагрузки Т, Н·м; коэффициент плавности, принимаемый γ = 10...20.

Методика выбора электродвигателя,

1. Определить параметры оптимального переходного процесса:

максимальное угловое ускорение при пуске εнп = 5,02∙ θн/t2п;,

расчетную угловую скорость ωнmax = 3,6 ∙θн/tп.

2. Определить соотношение нагрузок:

. (2.24)

Если Тнс больше правой части неравенства (2.24), выбор параметров привода вы-полняют согласно пп.3-5 (ниже), если меньше - используют методику А (пп. 2; 9…11).

3. Определить динамические характеристики привода:

(2.25)

(2.26)

4. Выбрать двигатель, для которого

и

Предпочтение следует отдавать быстроходным двигателям с номинальной часто-той вращения ротора 6000 об/мин и более.

5. Определить оптимальное передаточное отношение редуктора

. (2.27)


В.- Для систем, отрабатывающих гармонический сигнал вида θ = θ0∙sinωat.

Заданы: θ0 - амплитуда сигнала, рад; круговая частота,ωa= 2π/t, рад/с; Iн, кг∙м2;

Тнс, Н∙м; γ = 20...10, ηр.

Требование: применять двигатели с линейной или с линеаризуемой механи­ческой характеристикой (см. таблица 2.1, группа Г).

Методика выбора электродвигателя.

Определить характеристики управления по выходу:

Максимальная расчетная угловая скорость нагрузки:

(2.28)

Нормальное угловое ускорение нагрузки:

. (2.29)

Нормальная угловая скорость нагрузки:

(2.30)

2. Определить соотношение нагрузок:

. (2.31)

Если заданный статический момент Тнс больше динамического (правая часть не-равенства (2.31)), выбор параметров привода выполняют по пп.3-5, если меньше - по пп.6…9

3. Определить необходимые динамические характеристики двигателя (2.32)

. (2.33)

4. Выбрать двигатель, для которого

; .

5. Определить оптимальное значение передаточного отношения ре­дуктора:

. (2.34)

6. Определить необходимую мощность двигателя, Вт:

. (2.35)

7. Выбрать двигатель, у которого Nном≥ Nном 0.

8. Определить оптимальное по быстродействию передаточное отно­шение редук-тора:

(2.36)

9. Проверить условие обеспечения заданной максимальной угловой скорости:

Если условие не выполняется, передаточное отношение редуктора

(2.37)

Запас по скорости следует принимать тем больше, чем больше относительное зна-чение статической нагрузки.

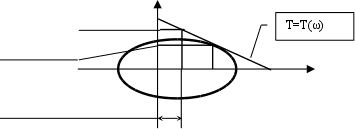

На рисунке 2.2 изображена на­грузочная характеристика привода в поле механической характеристики двигателя при гармоническом входном сигнале. ω

ір ∙ωнmax

ω A= ір ∙ωн A

ТТ T

Т


Рисунок 2.2

По относительному расположению значений и можно определить необходимое значение коэффициента запаса:

(2.38)


3. ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНЫХ ОТНОШЕНИЙ В ЗУБЧАТЫХ МЕХАНИЗМАХ. С ЦИЛИНДРИЧЕСКИМИ И КОНИЧЕСКИМИ КОЛЕСАМИ.


3.1. Общее передаточное отношение механизма определяется по формуле:

, (3.1)

где - общее передаточное отношение;

nдв - частота вращения вала заданного или выбранного электродви­гателя, об/мин,

nвых - частота вращение выходного вала механизма, об/мин.

Значение nвых определяется на основании технического задания. При этом возмож-ны следующие варианты:

1. Значение nвых задано непосредственно в техническом задании.

2. Задана угловая скорость выходного ωвых рад/с:

. (3.2)

3.Задано время движения выходного вала tp, с. При отом угол по­ворота выходного вала , либо задан либо может быть назначен из конструктивных соображений. Тогда

/(6 tp). (3.3)

4. Задан закон движения выходного вала :

. (3.4)

5. На выходе механизма осуществляется преобразование вращательного движения в поступательное реечной парой или парой с гибким звеном (лентой, тросом, цепью):

, (3.5)

где v -линейная скорость выходного звена, мм/с,

dk- диаметр ко­леса, преобразующего вращательное движение в поступательное, мм.

6. На выходе механизма осуществляется преобразование вращательного движения в поступательное винтовой парой:

, (3.6)

где ph- ход винтовой линии, мм.

7. На выходе механизма вращательное движение преобразуется в поступательное кулачковым механизмом:

, (3.7)

где - угол поворота кулачка (…˚), соответствующий времени цикла tпост ,с звена совершающего возвратно-поступательное движение.

8. На выходе механизма преобразование вращательного движения в поступатель-ное осуществляется кривошипно-шатунным механизмом:

, (3.8)

где - время цикла звена, совершающего возвратно-поступа­тельное движение.

3.2. Выбор передаточных отношений ступеней в зависимости от функ­ционального назначения механизма заключается в определении рацио­нальных значений состав-ляющих уравнения:

(3.9)

где -передаточные отношения первой и второй ступеней,

-передаточные отношения предыдущей, последующей и последней ступени соответственно.

При распределении общего передаточного отношения по ступеням в механизмах приводов, систем управления и регулирования необ­ходимо обеспечить:

- минимальные размеры и массу механизмов, в том случае, если к ним не предъяв-ляется требование малоинерционности;

- минимальный момент инерции, приведенный к входному валу меха­низма.

3.3 В соответствии с функциональным назначением и условиями нагружения звеньев механизмы при распределении передаточных отношений между ступенями делятся на 5 типов:

- тип I: нереверсивные силовые зубчатые механизмы, у которых размеры зубчатой пары и долговечность определяются контактной прочностью рабочих поверхностей зубьев;

- тип 2: реверсивные силовые механизмы, у которых размеры зубча­той пары и дол-говечность определяются изгибной прочностью серд­цевины зубьев;

- тип 3: малонагруженные кинематические зубчатые механизмы, раз­меры звеньев которых выбираются из конструктивных соображений, а напряжения в материалах нас-только малы, что на размеры колес влияния практически не оказывают;

- тип 4: реверсивные силовые малоинерционные механизмы, у кото­рых долговеч-ность и размеры зубчатой пары определяются изгибной прочностью;

-тип 5: реверсивные малонагруженные кинематические малоинерцион­ные зубча-тые механизмы, у которых напряжения малы и на размеры колёс влияния практически не оказывают.

-тип 6: малонагруженнный кинематический механизм с минимальной суммарной кинематической погрешностью передачи.

Формулы для определения составляющих уравнения (3.10) приведены в таблице 3.1.

Они получены из условий, что все зубчатые колеса данного механизма геометри-чески подобны, т.е. относительная ширина зубчатых венцов одинако-ва, а числа зубьев всех ведущих колес в зубчатых парах равны.

3.4. Выбор и определение чисел зубьев зубчатых колес в ступенях производят по формуле

Z2 = Z1 ik , (3.11)

где Z1 и Z2 числа зубьев ведомого и ведущего колес зубча­той пары соответственно. Числа зубьев ведущих колёс выбирают одинаковыми во всех сту­пенях; по конструктив-ным соображениям, для силовых механизмов Z1=16…20, для кинематических

Z2= 18...24.


Таблица 3.1 Распределение суммарного передаточного отношения по ступеням


Критерий

Вид механизма

Силовой

Малонагруженный

Количество ступеней

задано

не задано

задано

не задано


Минимальный объем переда-чи

Не ревер сивный

i1=i2=i3=…= = ik= = i = 2,89

nопт= 0,942 lni


i1 = i2 = i3 =…= in= ik = 1,895

nопт= 1,564 lni

реверсивный

i1=i2=i3=…= = ik= = i = 2,414

nопт= 1,1346 lni

Минима- льный приведен-ный момент инерции передачи

Не ревер сивный



ik+1=0,854i1,2

i1=i2=i3=…= = ik= = i = 2,176

nопт= 1,286 lni


i1 = i2 = i3 = =…= in= ik = = 1,554

nопт=2,269* *lni

Ревер-сивный

i1=i2=i3=…= = ik= = i = 1,806

nопт= 1,692 lni

Минимальная сум-марная кинемати-ческая погрешность


ikmin= 1,202nопт=0,2*lni


3.5. Допустимые отклонения передаточных отношений в механизмах.

При реализации разработанной кинематической схемы из-за дискретности значе-ний чисел зубьев, которые должны быть целыми, чаще всего приходится отклоняться от расчетных значений передаточных от­ношений в ступенях и значения общего переда-точного отношения меха­низма. Допускаемое отклонение общего передаточного отно-шения: +2%…-5 %. В кинематических механизмах отсчетных устройств по­грешность общего передаточного отношения недопустима. В силовых механизмах типа 1 и 2 наи-более точно должны быть реализованы передаточные отношения последних ступеней, а в малоинер­ционных механизмах типа 4 и 5 - первых двух-трех ступеней.


4. расчет геометрии зубчатых ПЕРЕДАЧ ЗАЦЕПЛЕНИЯ.

4.1. Эвольвентные цилиндрические передачи внешнего зацепления. Для зубчатых цилиндрических пере­дач используются термины, определения и обозна-чения, установленные ГОСТ 16530-83 и ГОСТ 16531-83.

В качестве стандартной величины зубчатых передач, для обеспе­чения взаимозаме-няемости выбран модуль зацепления m = p/π. Стандартный ряд модулей регламентиро-ван ГОСТ 9563-60. Значения мо­дулей в диапазоне от 0,1 до 5 мм, охватывающем обла-сть механизмов приборов, приведены в таблице 4.1.

Таблица 4.1- Стандартные ряды модулей зубчатых передач, мм

Ряд 1 Ряд 2 0.1 0,12 0,15 0,2 0,25 0,3 0,4 0,5 0,6
0,11 0,14 0,18. 0,22 0,28 0,35 0,45 0,55 0,7
Ряд 1 Ряд 2 0,8 1,0 1,25 1,5 2,0 2,5 3,0 4,0 5,0
0,9 1,125 1,375 1,75 2,25 2,75 3,5 4,5

Исходнымым контуром для определения размеров и формы зубьев колес эвольвент-ного зацепления является теоретический исходный контур рейки, стандартизованный для передач с модулем m ≤1мм ГОСТ 9587-81, а для m > 1 мм - ГОСТ 13755-81. Стан-дартные параметры про­филей: угол профиля α = 20°, коэффициент высоты головки зуба h*a= 1, радиального зазора с* = 0,25.

4.1.2. Смещение исходного контура в эвольвентных зубчатых пере­дачах. Примене-ние передач со смещением позволяет существенно повысить нагрузочную способность и долговечность передачи. Положи­тельное смещение исходного контура увеличивает: изгибную прочность, т.к. основание зуба становится шире; контактную прочность, т. к, уменьшается кривизна контактирующих профилей зубьев; долговечность, т.к. подбо-ром коэффициентов смещения можно уменьшить относитель­ное скольжение сопрягае-мых профилей и, следовательно, их износ. При применении оптимальных смещений повышение изгибной прочности зубьев может достигать 70 %, контактной 30 %, долго-вечности по износу 50 %. При этом технология и стоимость изготовления колес со смещением не изменяются по сравнению с нулевыми (без сме­щения). Применение смещения позволяет также наиболее простым спо­собом получить заданное межосевое

расстояние в передаче, без исполь­зования косозубых колес, более сложных технологи-чески и менее точ­ных кинематически.

Поэтому эвольвентные цилиндрические передачи, у которых каче­ственные показа-тели должны быть высокими, необходимо проектировать с оптимальными коэффициен-тами смещения.

4.2. Выбор коэффициентов смещения исходного контура X .

Значения коэффициентов смещения исходного контура зубчатых ко­лес в паре X1, и X2 должны обеспечить изготовление зубьев без под­резания и заострения, а коэффициент перекрытия в передаче должен быть не менее 1,2; кроме того, они определяются назна-чением передачи, т.е. необходимостью получить максимальную изгибную или контак­т-ную прочность, или максимальную износостойкость, а также тем, задано межосевое расстояние или нет.

Значение минимально необходимого коэффициента смещения Хmin, обеспечи-вающее отсутствие подрезания рабочего профиля, может быть рассчитано по формуле:

Xmin= hl*- ha*- 0,5 ·z ·sin2 α, (4.1)

где - hl*, ha*коэффициенты граничной высоты и высоты головки зуба,

z- число зубьев колеса,

α - угол профиля.

Для стандартных исходных контуров hl*- ha*= 1.

В силовых передачах с относительно низкой твердостью поверх­ностей зубьев НВ≤350 несущая способность определяется кон­тактной прочностью и суммарный, коэф-фициент смещения ХΣ = X1+ Х2 должен иметь максимально возможное значение. У зубьев с высокой твердостью критичной является изгибная прочность, при этом, для обеспечения равной прочности зубьев колес пары коэффициент смеще­ния X1 меньшего колеса должен быть максимальным. В точных сило­вых и кинематических передачах необходимо, чтобы износ зубьев обо­их колес был минимальным, что обеспечивается большим коэффициентом смещения большего колеса. Если межосевое расстояние в прямозубой передаче не задано, коэффициенты смещения колес выбирают по таблице 4.2, в соответст­вии с критерием, который для передачи является определяющим: К - условие наибольшей контактной прочности, И - условие наибольшей изгибной проч-ности, ИЗ - условие наибольшей износостойкости.

При выборе коэффициентов смещения по этой таблице обеспечиваются относите-льная толщина эубьев на поверхности вершин s*a ≥ 0,25 и коэффициент перекрытия

εα ≥ 1,2. Промежуточные значения коэф­фициентов смещения находят линейным интер-полированием.

В передачах с заданным межосевым расстоянием aw не рав­ным делительному

a = 0,5 m (z1+ z2) рассчитывают суммарный коэффициент смещения ХΣ (раздел 4.3), а затем производят его разбивку на составляющие X1 и Х2 в соответствии с определяющи-ми критериями для передачи, пропорционально значениям X1 и Х2 в соответствующих графах таблицы 4.2, по формулам:

, (4.2)

- значение суммарного коэффициента смещения в таблице 4.2 для соответствующих значений Z1 и Z2.

При этом должно быть: XT и, кроме того, Х11min, X2 >X2min.

Значения минимально необходимых коэффициентов смещения находят по формуле (4.1)


Таблица 4.2

Z2

Z1

Крите-рий

12

14

16

18

20

22

24

26

28

30

34

38

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

X1

X2

18 К И ИЗ 0,60 0,45 0,49 0,20 0.41 0.36 0,69 0,48 0,50 0.21 0,47 0,45 0,63 0,52 0,52 0,39 0.52 0,51

0,55

0,55 0,55

0.55

0,55 0,55





---


---



---

---

---

---

---

22

К И ИЗ

0,65 0,49 0,54

0,23 0,48 0,41

0,86

0,51 0,56

0,03 0,55 0,51

0,86 0,53 0.58

0,18

0,57

0.57

0,82

0,52

0,61

0,37 0,55 0,62

0,76

0,56

0,64

0.54

0,58

0,66

0,68

0,51 0,68

068 0,51 0,68

---

---

---

---

---

---

26 К И ИЗ 0,76 0.50 0,57 0,13 0,55 0.47 0,88 0.53 0,59 0,08 0,63 0,57 0,96 0,50 0,62

0,09

0,59

0,64

1,02

0,49

0,64

0,14

0,55 0,69

0,98

0,52

0,68

0,33

0.59

0,73

0,93

0.45

0.72

050 0.48 0,76 0,86 0,47 0,76 0,67 0,49 0,78 0,80 0,43 0,80 0,80 0,43 0,80 -- --

30

К И ИЗ

0,77 0,52 0,59

0,18 0,63 0,53

0,88 0.50 0,61

0.13 0.64 0.64

0,99 0,49 0,64

0,09

0,62

0,71

1,08

0,45

0.67

0,08

0,55

0,76

1,15

0,44

0,71

0,10

0,53

0,81

1,13

0.44

0,74

0,29 0,51 0,84

1,09 0,38 0,78 0,47 0,43 0,86 1,03 0,40 0,82 0,63 0,43 0,88 0,97 0,32 0,86

0.77

0,33 0.89

0,90

0,340,90

0,90 0,34 0,90

34

К И ИЗ

0,76 0,50 0,61

0,27 0,67 0,59

0,90 0,50 0,62

0.17 0,69 0,70

0,98 0,42 0,65

0,18

0,56 0,78

1,06

0,390,69

0,19

0,51 0,85

1,20

0,39 0,72

0,06

0,50 0,88

1,220,39 0,76

0,17 0,48 0,91

1,26 0.33 0,80 0,25 0,40 0,94 1,22 0,33 0,84 0,44 0,39 0,96 1^9 0,29 0,88

0,59

0,32

0,97

1,13

0,28

0,92

0,73 0,30 0,98

1.00

0,27 1,00

1,00

0,27

1.00

---

40

К И ИЗ

0,76 0,46 0,62

0,37 0,65 0,68

0,91 0,43 0,64

0.24 0,63 0,81

1,01 0.37 0,67

0,19

0,51

0,89

1.05

0,37

0,70

0,31

0,54

0,95

1,18

0,35

0,73

0,17

0,50

1,00

1,22

0,33 0,77

0,27 0,47 1,03

1,25 0,30 0,81 0,35 0,41 1,05 1,28 0,29 0,85 0,43 0,37 1,07 1,31 0,26 0,89 0,49 0,33 1,09 1,34 0,19 0,93 0,54 0,23 1.10

1,31 0,18

1,01

0,76 0,20 1,12 1,200,19 1,09 1.01 0,191,13
50 К И ИЗ 0,80 0,43 0,64 0,40 0,70 0,83 0,90 0,39 0,66 0,31 0,64 0,97 1,02 0,34 0,68

0,29

0,56

1,07

1,11

0.28

0,71

0,26

0,44

1,13

1,15

0.29

0,75

0,38

0,49

1,18

1,20

0,24

0,78

0,43 0,38 1,22 1,23 0,23 0,82 0,52 0.37 1,24 1,26 0,22 0,86 0,60 0,34 1,26 1,29 0,23 0,90

0,67

0,30 1,28

1,32

0,17

0,94

0,72 0,26 1.30

1,37

0,131,01

0,82

0,19 1,31

1,42

0,091.10

0,90

0,13

1,32

60

К И ИЗ

0,82 0,39 0,65

0,49 0,66 0,97

0,93 0,31 0,66

0,43 0,50 1,12

1,03 0,27 0,69

0,37

0,44 1,22

1,13

0.26 0,72

0,32

0,46 1,30

1,16

0,25 0,75

0,34

0.48

1,35

1,19

0,24 0,78

0,53 0,48 1,39

1,22 0,17 0,82 0,66 0,31 1,42 1,25 0,16 0,86 0,76 0,30 1,45 1,27 0,13 0,89

0,84

0,241,47

1,30

0,12 0,93

0,90 0,23 1,48

1.35

0,091,01

1,00

0,171,50

1,40

0,06 1,09

1.09

0,11 1,51

80 К И ИЗ 0,83 0,30 0.65 0,66 0,47 1.23 0,93 0,26 0.69 0,60 0,44 1.40 1,04 0,21 0,69

0,54

0,38 1,52

1,12

0,21

0,72

0,47

0,47

1,60

1.12

0,19

0.75

0,24

0,43

1,67

1.13

0,17

0,78

0,26 0,41 1,72 1,20 0.10 0,81 0,87 0,23 1,75 1,20 0,11 0,84 0,71 0,30 1,77 1,22 0,12 0,88 0,75 0,34 1,80 1,25 0,08 0,92 0,92 0,23 1.82 1,32 0,10 0.99 1,28 0,30 1,84 1.37 -0,04 1.07 1,40 -0,01 1,85
100 К И ИЗ 0.84 0,30 0,66 0.82 0,62 1,46 0,94 0,20 0,67

0,74

0,28

1,66

1,04 0,20 0.69

0.67

0,45

1,79

1,11

0,17

0,71

0.58

0,40

1,88

1,11

0,16

0,74

0,31

0,44

1,96

1,10

0,13

0,77

0,12 0,41 2.00 1,11 0,10 0,80 0,16 0,33 2,05 1,20 0,10 0,83 1,10 0,37 2,08 1,20 0,10 0.87

0,93

0,39 2,10

1,20

0,06 0,90

0,78 0,29 2,12

1,24

0,02 0,97

0,95 0,1 7 2,14

1,30

0,04 1,04


1.24 0,26 2,16
120 К И ИЗ 0,84 0,30 0,66 0,96 0,79 1,68 0,94 0,20 0.67 0,88 0.37 1,89 1,04 0,20 0.69

0,82

0,58

2,04

1,50

0.10

0,70

0,67

0,11

2,12

1,10

0,11

0,73

0,47

0,32

2,22

1,10

0,10

0,76

0,33 0,36 2,28 1,10 0,10 0,79 0,21 0,41 2.32 1,20 0.00 0,82 1,49 0,22 2,35 1,20 0,09 0,85

1,28

0,46 2,38

1,20

0,00

0,88

1,11 0,13 2,40

1,20

0,00 0,92

0,83

0,20

2,33

1,30 -0,01 0,96

1,64 0,19

2,30

140 К И ИЗ 0,84 0,30 0,66 1.08 0,95 1,88 0,95 0.20 0,67 1,00 0,47 2,11 1,05 0.20 0,68

0,94

0,72

2,27

1,10

0,10

0,70

0,92

0,17

2,37

1,10

0,10

0,73

0.71

0,34

2,46

1,10

0,10

0,75

0,54 0,45 2,51 1,10 0,10 0,78 0,40 0,54 2,57 1,10 0,10 0.80 0,28 0,58 2,59 1,10 0,00 0,82

0,20

0,14

2.56

1,20

0,00

0,84

1,44 0,20 2,54

1,20

0,00 0:87

1.12

0,26

2.47

1,43 -0,02 0,90

-1,20 0,26

2,42

160 К И ИЗ 0,85 0,30 0,66 1,20 0,99 2,06 0,95 0,20 0,67 1,12 0,57 2,31 1,05 0,20 0,68 1,05 0,85 2,48 1,05 0,10 0,70 0,74 0,23 2,60 1,10 0,10 0,72 0,94 0,42 2,29 1,10 0,10 0,74 0,74 0,55 2,75

1,10

0,10 0,76

0,59 0,64 2,77 1,10 0,00 0.77

0,46 0,10

2,73

1,10 0,00 0,79

0,34

0,20

2,70

1,10

0,00

0,80

0,25 0,26 2,67

1,32 -0,03

0,83

-1,15 0,19

2,60

1,43 -0,02

0,86

-1,20 0,33

2,52

200 К И ИЗ ---

---

---

---

---

---

1,10 0,00 0.72 0,97 0,05 3.04 1,10 0,00 0.73 0,80 0,20 3,00 1,14 0,00 0.74

-1,07 0,31

2,94

1,10

0,00

0,75

0.54 0,39 2.91

1,32

0,00 0,77

1.16 0,49

2,82

1,43 - 0,10

0,79

- 1,21 0,02

2,75

240 К И ИЗ ---

---

---

---

---

---

1,10 0,00 0,69 1,34 0,12 3,27 1,10 0,00 070 1,14 0,29 3,21

1,14

0,01) 0,70

1,06 0.42

3.17

1,10

0.00 0.71

0,84. 0,52 3.10

1,32

- 0,10

0,72

- 1,15

- 0,07

3,02

1,43

- 0,10

0,74

-1.21 0,09

2,95


4.1.3. Расчет геометрических параметров прямозубых цилиндрических эвольвент-ных передач внешнего зацепления производится по формулам таблицы 4.3

Таблица 4.3

Наименование параметра

Обозначения, расчетные формулы, указания

Исходные данные

Числа зубьев Шестерни и колеса

, Z2

Модуль, мм m- по ГОСТ 9563-60
Нормальный исходный контур

m<1 – по ГОСТ 9587-81

m1 – по ГОСТ 13755-81

Коэффициенты смещения: Шестерни и колеса

, - в соответствии с п.4 и таблицей 4.2

Основные геометрические параметры

Делительные диаметры, мм: Шестерни

Колеса

Делительное межосевое расстояние, мм

Коэффициент суммы смещений

Угол зацепления, рад

Межосевое расстояние, мм

Коэффициент воспринимаемого смещения

Диаметры вершин зубъев, мм Шестерни

Колеса

Диаметры впадин, мм Шестерни

Колеса

Высота зубъев, мм Шестерни

Колеса

Передаточное число

u=z2/z1

Начальные диаметры, мм Шестерни

Колеса

или

Геометрические показатели качества зацепления

Углы профилей на поверхностях вершин шестерни

колеса

Толщина зубьев на поверхностях вершин, мм: шестерни

колеса

Коэффициент торцового

перекрытия


4.1.4 Размеры для контроля

По размерам для контроля определяется точность изготовления зубчатого вен-ца; эти размеры вместе с их предельными отклонениями проставляются на рабочем чертеже зубчатого колеса.

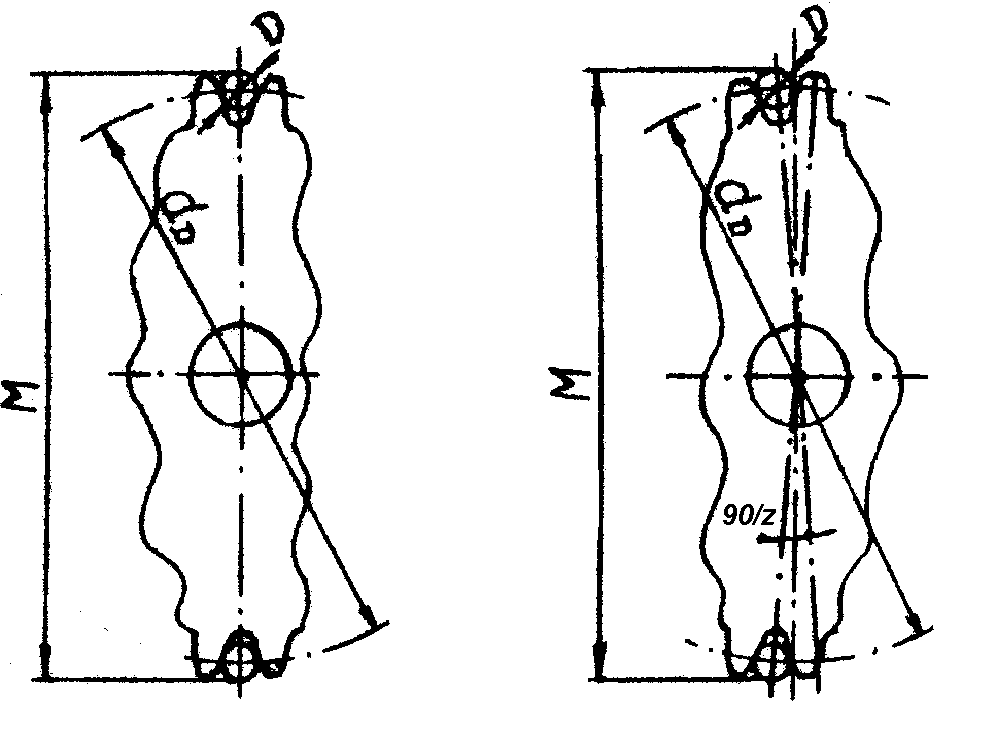

1. Размер по измерительным роликам.

Размер по роликам (шарикам) для цилиндрических прямозубых и косозубых ко-лес с внешними зубьями при их четном числе определяеся по формуле:

=dD + D . (4.3)

То же при нечетном числе зубьев:

M= dDcos(90/z) + D. (4.4)

При этом должно выполняться условие: M>da.

В формулах (4.3) и (4.4): D- диаметр измерительного ролика (шарика) опреде-ляется из условия D 1,7 m. При этом стандартные значения диаметров роликов выбираются из ряда: ( ГОСТ 2475-62): 0,260; 0,289; 0,346; 0,404; 0,433; 0,462; 0,577; 0,722; 0,866; 1,010; 1.023; 1,155; 1,193; 1,302; 1,432; 1,443; 1,591; 1,732; 1,790; 2.021; 2,045; 2,309; 2,387; а стандартные значения диаметров шариков из ряда: (ГОСТ 3722-8I): 0,25; 0,3; 0,36; 0,4; 0,5; 0,508; 0,6; 0,635; 0,68; 0,7; 0,8; 0,85; 1,00; 1,2; 1,3; 1,5; 1,588; 1,984; 2,0; 2,381; 2,5.

dD - диаметр окружности, проходящей через центр ролика (шарика):

dD = d cost /cosD ; (4.5)

D - угол профиля зуба на окружности диаметра dD, который может быть найден из системы уравнений

invD = invt + D/(z⋅m⋅cost) – (/2 –2⋅x ⋅tg)/z ; (4.6)

D = 1,3945(invD + 1,66 10-3) 0,235 – 0,183. (4.7)


2. Расчет длины общей нормали Wm .

Определение длины общей нормали производят, последовательно рассчитывая:

А) угол профиля αx в точке на концентрической окружности диа­метром dx = d +2xm:

(4.8)

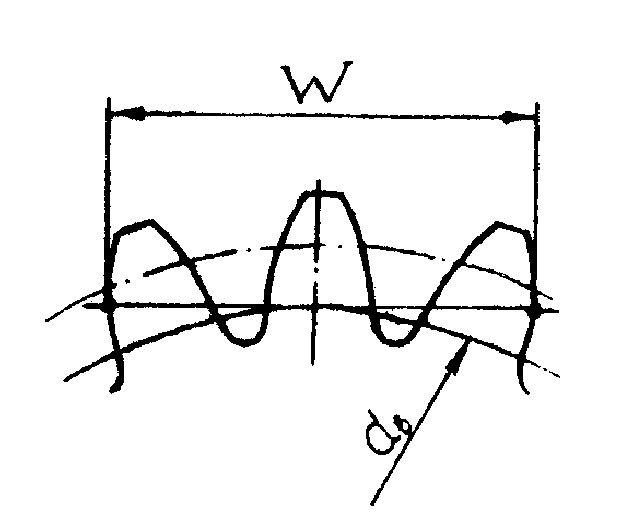

Рисунок 4.1

Б) расчетное число зубьев в длине общей нормали

. (4.9)

В) действительное число зубьев zn, охватываемое при контроль­ном замере, полу-чается округлением znr до ближайшего целого зна­чения;

Г) длину общей нормали

(4.10)

Предельные отклонения длины общей нормали и размера по роликам опреде-ляются для мелкомодульных передач - по ГОСТ 9178-81, а для передач с модулем m ≥ 1 мм – по ГОСТ 1643-81.


4.2 Расчет геометрии прямозубых цилиндрических эвольвент-ных передач внутреннего зацепления.

4.2.1. Термины, определения и обозначения, модули и парамет­ры исходного кон-тура прямозубых цилиндрических звольвентных передач внутреннего зацепления - по п 4.1.1 - 4.1.3.

4.2.2. Смещение исходного контура передач внутреннего зацепления выбирают по таблице 4.4.

4.2.3. Расчет геометрии прямозубых цилиндрических эвольвентных передач вну-треннего зацепления в соответствии с Г'ОСТ 19274-73 приведен в таблице 4.5,

Таблица 4.4 Коэффициенты смещения для передач внутреннего зацепле-ния при m=1…2 мм

Z2

Z1

16 20 25 32 40 50 63 80 100
63

0,5 0,6

0

0,5 0,6


0,4 0,6

0,4 0,6

0,4 0,6

- - - -
80

0,5 1,0

0,5 1,0

0,5 1,0

0,5 1,0

0,5 1,0

0,5 1,0

- - -
100

0,5 1,0

0,5 1,0

0,5 1,0

0,5 1,0

0,6 1,2

0,6 1,2

- - -
125 -

0,5 1,4

0,5 1,4

0,5 1,4

0,5 1,4

0,6 1,4

0,6 1,4

- -
160 - - -

0,5 1,0

0,5 1,0

0,6 1,0

0,6 1,0

0,6 1,0

0,8 1,2

200 - - -

0,6 1,0

0,6 1,0

0,6 1,0

0,6 1,0

0,8 1,1

1,0 1,0

Примечание: Обеспечиваются: εα >1,2; s*a > 0,3; c*> 0,1.


Таблица 4. 5

Наименование параметра Обозначение, расчетные формулы, указания
Исходные данные
Числа зубьев шестерни

Z1

колеса

Z2

Модуль по ГОСТ 9363-60, табл.4.1
Нормальный исходный контур по ГОСТ 9587-81 по ГОСТ 13755-81
Основные геометрические параметры
Коэффициенты смещения См. таблицу 4.4
Делительные диаметры шестерни

колеса

Делительное межосевое рас-стояние

Коэффициент разности смеще-ний

Угол зацепления

Межосевое расстояние

Диаметры вершин зубьев шестерни

колеса

Диаметры впадин шестерни

колеса

Высота зубьев шестерни

колеса

Передаточное число

Начальные диаметры шестерни

колеса

Геометрические показатели качества зацепления
Углы профилей на поверностях вершин шестерни

колеса

Толщина зубьев на поверхностях вершин

шестерни

колеса

Koэффициент торцового пере- тия

Примечание. Для стандартных исходных контуров: ;

Определение угла зацепления производят так же как и для передач внешнего зацеп-ления в соот­ветствии с формулой в таблице 4.3, принимая  =xd/(z2 – z1).


4.3. Расчет геометрии реечных цилиндрических прямозубых передач

4.3.1. Тернины, определения и обозначения, модули и параметры исходных конту-ров реечных передач - по пп . 4.1.1- 4.1.3.

4.3.2 Расчет геометрии зубчатого колеса и рейки приведен в таблице 4.6.

Таблица 4.6. Реечные цилиндрические прямозубые передачи.

Расчет геометрических параметров

Наименование параметра Обозначения, расчетные формулы, указания
Исходные данные
Число зубьев зубчатого колеса

Z1

Модуль, мм m-- по ГОСТ 9563-75
Нормальный исходный контур

m <1мм по ГОСТ 9587-8I;m>1 по ГОСТ 13755-81

Коэффициент смещения зубча-того колеса

Высота рейки, мм H

Длина нарезанной части рей-ки, мм

L

Основные геометрические параметры


Рейка
Нормальный шаг, мм

Число зубьев

Уточненная длина нарезанной части

Высота зуба, мм

Высота головки зуба, мм

Толщина зуба, мм

Расстояние от базовой плоско-сти рейки до оси колеса, мм

Диаметр измерительного роли-ка, мм

; принимают по ГОСТ 2475-62

Расстояние от базовой поверх-ности до ролика, мм

Зубчатое колесо
Делительный диаметр, мм

Диаметр вершин зубьев, мм

Диаметр впадин, мм

Геометрические показатели качества задапления
Толщина зубьев на поверности вершин, мм


Коэффициент перекрытия


4.4. Расчет геометрии конических прямозубых передач

4.4.1. Термины, определения и обозначения, относящиеся к этим передачам, уста-новлены ГОСТ 16530-83 и ГОСТ 19325-73.

4.4.2. Модули конических передач соответствуют модулям цилиндрических и установлены ГОСТ 9563-75.

4.4.3. Исходный контур конической передачи. Аналогом зубчатой рейки для кони-ческой передачи является плоское коническое колесо с углом делительного конуса

δ = 90°, профиль зубьев которого на внешнем делительном диаметре соответствует профилю исходного кон­тура. Исходные контуры: для m< I мм - по ГОСТ 9587-81, для m>1мм ГОСТ I3754-8I (последний практически совпадает с контуром цилиндри­ческих передач по ГОСТ I3755-8I) .

4.4.4. Осевая форма зубьев. В соответствии с ГОСТ 19325-73 различают три фор-мы зубьев конических колес, определяемые положе­нием вершин конусов делительного 8 , выступов δn и впадин δf на оси колеса. Наиболее часто применяют форму I – пропор-ционально понижающиеся зубья - все вершины конусов совпадают.

4.4.5. Выбор чисел зубьев колес в конических передачах. Понижающие кониче-ские передачи следует выполнять с передаточным числом до 10, повышающие - до 3,15. Для ортогональных конических передач (угол пересечения oceй Σ = 90°) числа зубьев шестерни и колеса дожны соответствовать друг другу:

число зубьев шестерни 12 13 14 15 16 17

минимальное число зубьев колеса 30 26 20 19 18 17

4.6.6. Смещение исходного контура. Для обеспечения максимальной износостой-кости применяют положительное смещение производящего колеса для шестерни и отрицательное, равное по модулю предыдущему, для колеса: x1 = -x2 (табл. 4.8).

4.4.7. Расчет геометрии прямозубых конических передач с осевой формой зубьев I в соответствии с ГОСТ 19624-74 приведен в таблице 4.7.

Таблипа 4.7. Конические прямозубые передачи Расчет геометрических параметров

Наименование параметра

Обозначение, расчетные формулы указания
Исходные данные
Числа зубьев шестерни

Z1

колеса

Z2

Модуль, мм

me- по ГОСТ 9563-60,

Нормальный исходный контур

me< по ГОСТ 9587-81; me>1 по ГОСТ 13754-81

Коэффициенты смещения шестерни

колеса

x2=-x1

Межосевой угол Σ
Основные геометрические параметры
Число зубьев плоского колеса

Внешнее конусное расстояние, мм

Ширина зубчатого венца, мм

;

Среднее конусное расстояние,мм

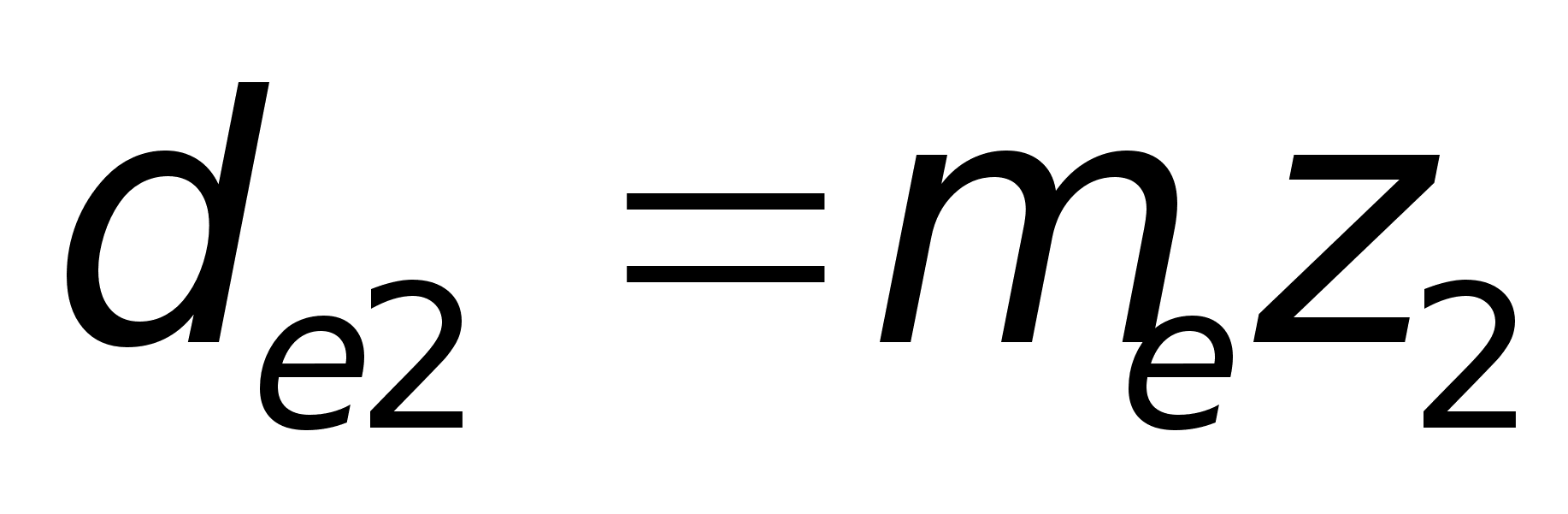

Средний окружной модуль, мм

Внешний делитель-ный диаметр, мм

шестерни

колеса

Средний делитель-ный диаметр, мм шестерни

колеса

Передаточное число

Угол делительного конуса шестерни

колеса

Внешняя высота го-ловки зуба, мм

шестерни

колеса

Внешняя высота но-жки зуба, мм шестерни

колеса

Внешняя высота зуба, мм шестерни

колеса

Угол ножки зуба

шестерни

колеса

Угол головки зуба шестерни

колеса

Угол конуса вершин шестерни

колеса

Угол конуса впадин шестерни

колеса

Внешний диаметр вершин, мм шестерни

Колеса

Расстояние от вер-шины до плоскости внешней, окружно-сти зубьев, мм шестерни

колеса

Примечание. Для стандартных исходных контуров: ;


4.5 Расчет геометрии червячных цилиндрических передач

4.5.1 Термины, определения и обозначения, относящиеся к чер­вячным передачам, установлены ГОСТ 16530-83 и ГОСТ 18498-73. В меха­низмах приборов применяются, главным образом, ортогональные червячные передачи с архимедовым червяком (передача ZA).

4.5.2 Модули (в осевом сечении) и коэффициенты диаметра чер­вяка, - эти пара-метры, определяющие размеры червяка, устанавливает ГОСТ I9672-74, значения моду-лей в диапазоне от 0,1…5 мм: 0.10; 0.125; 0,16; 0,20, 0,25; 0,315? 0,40; 0,50; 0,63; 0.80; 1,0;1,25; 2,0; 2,5; 3,15; 4,0; 5,0.

Коэффициенты диаметра червяка при­ведены в таблице 4.8. Ряд I следует пред-почитать ряду 2.


Таблица 4.8. Коэффициенты диаметра червяка

Ряд I 6,3 8,0 10,0 12,5 16,0 20.0 25,0
Ряд 2 7,1 9.0 11,2 14,0 18,0 22,4 -

4.5.3 Исходный червяк. Параметры профиля червяка, определяющие форму вит-ков и зубьев червячного колеса и образующие профиль исход­ного червяка, установ-лены для m I мм ГОСТ 20184-81.

4.5.4. Число витков червяка принимают обычно z1 = 1…4; число зубьев на колесе z2>24.

4.5.5. Смещение в червячной паре. Применяется для изме­нения межосевого рас-стояния и определяется коэффициентом смещения червяка x=(aw-a)/m ; при этом гео-метрия червяка не меняется; изменяются только размеры венца зубчатого колеса. Пре-дельные значе­ния коэффициентов смещения, исходя из условий подрезания и заостре­ния зубьев, рассчитывают по формулам:

xmin=1-0,0585z2 (4.11)

xmax=0,05z2-0,12 (4.12)

4.5.6. Расчет геометрии цилиндрических ортогональных передач SA, в соответ-ствии с ГОСТ 19650-74, приведен в таблице 4.9.

Таблица 4. 9 Цилиндрические ортогональные червячные передачи

Расчет геометрических параметров

Наименование параметра Обозначения, расчетные формулы, указания
Исходные данные
Число витков червяка

Число зубьев колеса

Модуль, мм m- по ГОСТ 19672-74
Исходный червяк

m<1 по ГОСТ 20184-81 m>1по ГОСТ 19036-81

Коэффициент диаметра червяка q- по ГОСТ 19672-74
Межосевое расстояние, мм

aw

Основные геометрические параметры

червяк

Делительный угол подъема витка

Делительный диаметр, мм

Расчетный шаг, мм

Диаметр вершин витков, мм

Диаметр впадин, мм

Высота витка, мм

Длина нарезанной части, мм

Колесо
Коэффициент смещения

Делительный диаметр, мм

Диаметр вершин зубьев, мм

Диаметр впадин, мм

Наибольший диаметр, мм

Угол бокового скоса зубьев, (…˚)

; округлить до 5˚

Ширина венца, мм

Передача

Делительное межосевое рассто-яние, мм

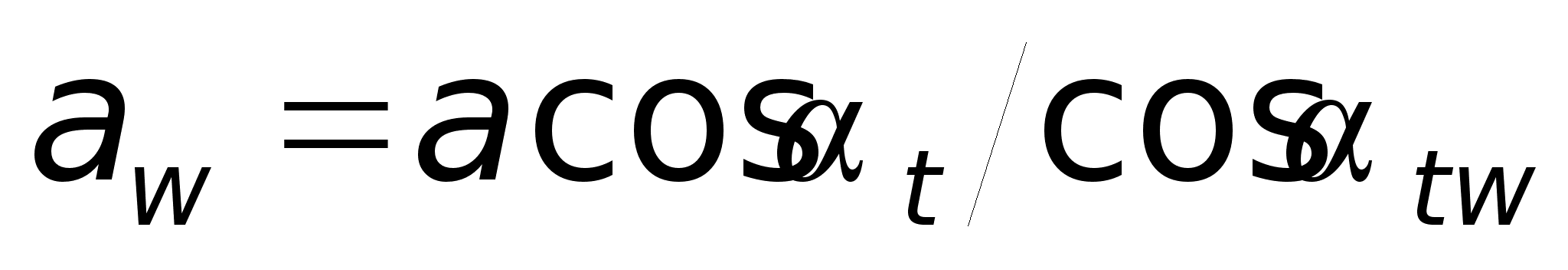

Межосевое расстояние, мм

Передаточное число


Начальный диаметр, мм червяка

колеса

Контрольные размеры червяка

Ход витка, мм

Делительная толщина по хорде витка, мм

Высота до хорды витка, мм

Диаметр измерительного

ролика, мм

; принимают по ГОСТ 2475-62

Размер червяка по роликам, мм

Примечание. Для стандартных исходных червяков: при m<1 мм и с*=0,2 при m>1 мм.


5. Расчет силовых параметров в зубчатых передачах.

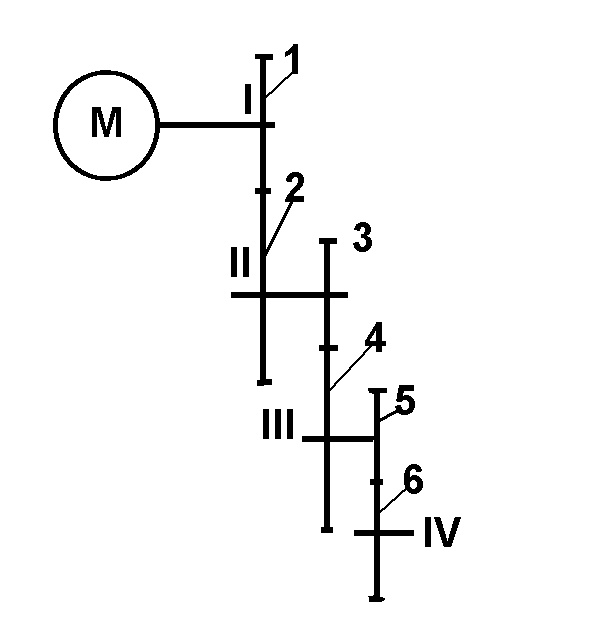

5.1. Моменты сил, передаваемые соседними валами связаны соотно­шением:

, (5.1)

где ТI и ТII - моменты сил на валах I и II соответственно,

iI-II - передаточное отношение между валом I и II;

η1-2 - КПД зубчатой пары при передаче мощности от колеса 1 к колесу.

Аналогичное соотношение связывает моменты сил любых двух соседних валов. Связь между моментами входного вала I и выходного вала IV (рисунок.5.1) определяется формулой:

, (5.2)

где ТIV - момент сил на вале IV;

iI-II,,iII-III,iIII-IV - передаточные отношения между соседними валами,

η1-2, η3-4, η5-6, - КПД зубчатых пар

5..2. Формулы для определения усилий в зацеп-лении зубчатых колес приведены в таблице 5.1.


Рисунок 5.1


Таблица 5.1 Усилия в зацеплениях зубчатых колес.

Вид зубчатой пере­дачи Усилие, Н
Окружное радиальное осевое нормальное
Цилиндри-ческая, прямо-зубая


Коническая прямозубая

червячная-цилиндри-ческая

Примечание: В формулах T1 и Т2 - моменты сил на ведущем и ведомом колесе соот-ветственно; Диаметры d W1 и dW2 в мм; в формулах для червячннх пере­дач верхний знак - при ведущем червяке, нижний - при ведущем коле­се, φТ - приведенный угол трения профилей в червячной паре: φТ = arctgfпр.

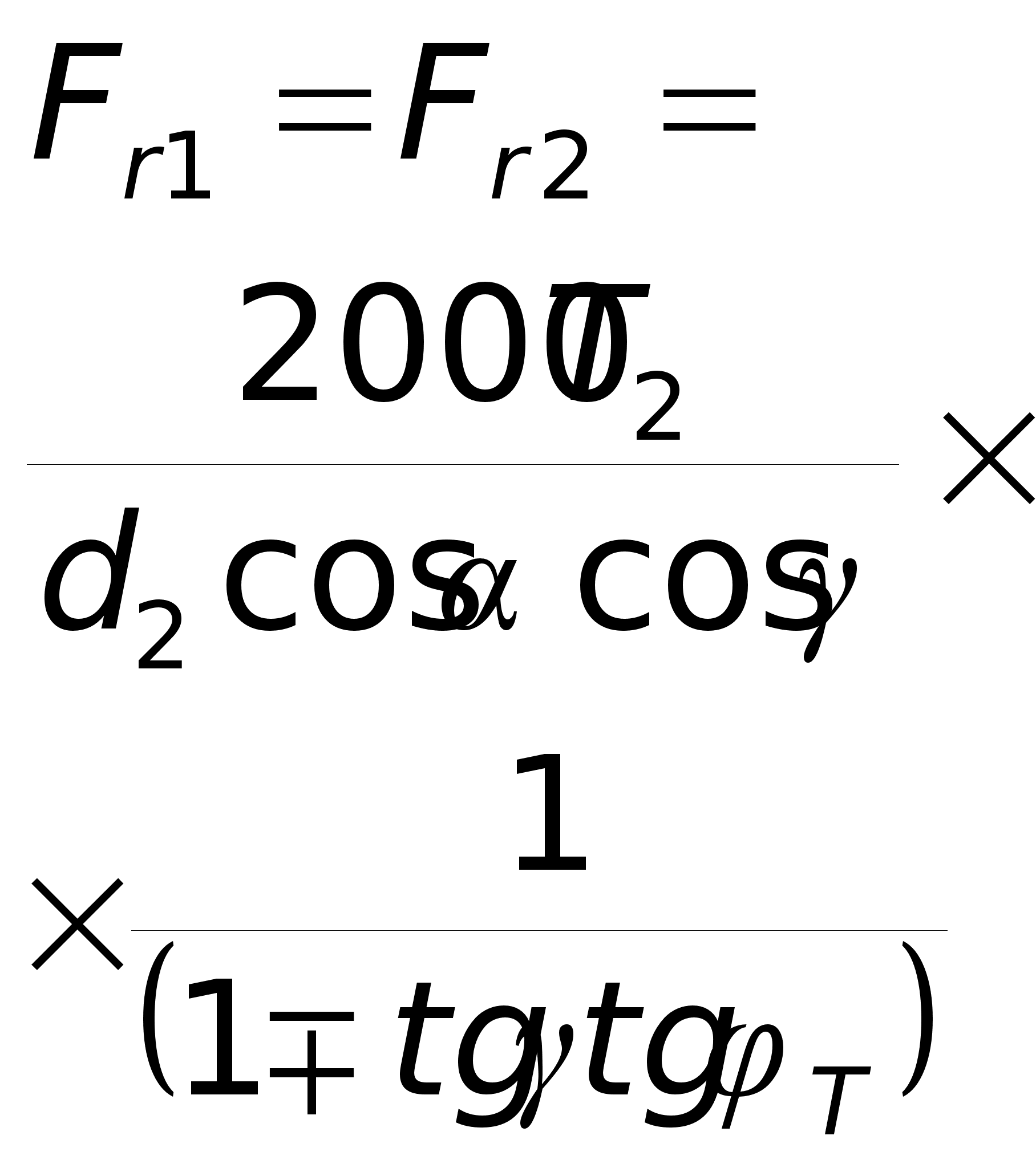

Значения приведенного коэффициента трения fпp и соответствующие им значения углов трения φТ зависят от скорости относительного скольжения:

, (5.4)

где n1 - частота вращения червяка, об/мин.

Значения fпр и φТ приведены в таблице 5.2


Таблица 5.2

vs, м/с

fпр

φТ, (…˚)

vs, м/с

fпр

φТ, (…˚)

0,01 0,11…0.12 6,3…6,8 1,5 0,0400,050 2,3…2,9
0,1 0,08…0.09 4,5…5,2 2,0 0,035…0,045 2,0…2,6
0,25 0,063…0,075 3,7…4,3 2,5 0,030…0,040 1,7…2,3
0,5 0,055…0,065 3,2…3,7 3,0 0,028…0,035 1,6…2,0
1,0 0,045…0,055 2,6…3,2 4,0 0,023…0,030 1,3…1,7

5.3. Определение КПД

Формулы для определение КПД приведены в таблице 5.З

Таблица 5.З

Вид зубчатой передачи Расчетная формула Коэффициент нагрузки
Цилиндрическая прямозубая

Коническая

прямозубая

Червячная цилиндриче-ская при веду-щем: Червяке

колесе

Примечание:В формулах: для цилиндрических и конических зубчатых передач:

f - коэффициент трения на новерхностм профилей зубьев. Ориенти­ровочные значения f зависят от сочетания материалов колес в зубчатой паре и приведены ниже:

Закаленная сталь по закаленной стали 0,06

Сталь по стали 0,05…0,1

Сталь uo бронзе, бронза по бронзе 0,07…0,1

Сталь но текстолиту 0,12

Сталь по полимерным материалам 0,06…0,1


5.4 Реакции в опорах

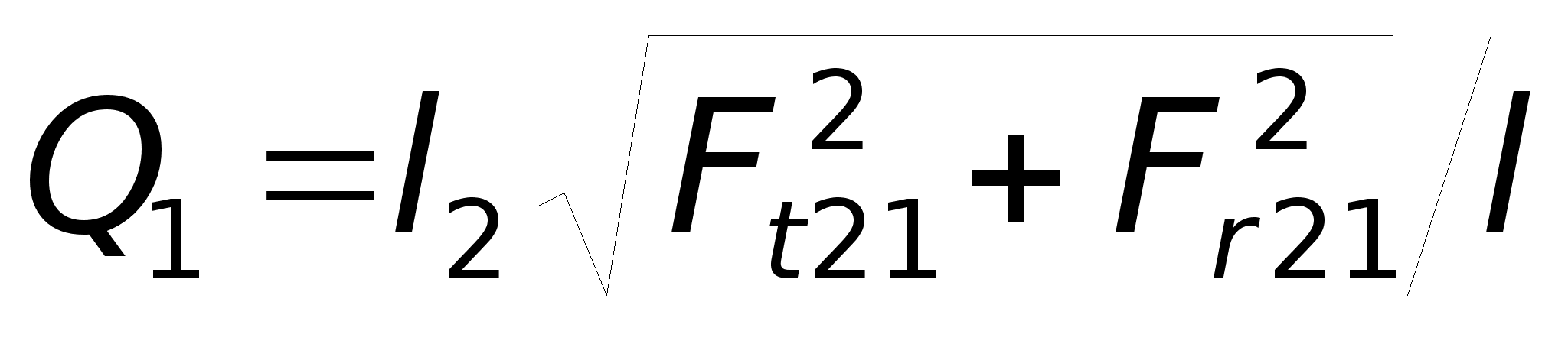

При работе механизмов в опорах валов зубчатых передач возника­ют реакции, зна-

чения которых зависят от вида передачи, усилий в зацеплениях зубчатых пар и распо ложения зубчатых колес относительно опор.

1. Опоры валов прямозубых передач внешнего зацепления.

Возможны три варианта расположения колес относительно опор: в пролете (рису-

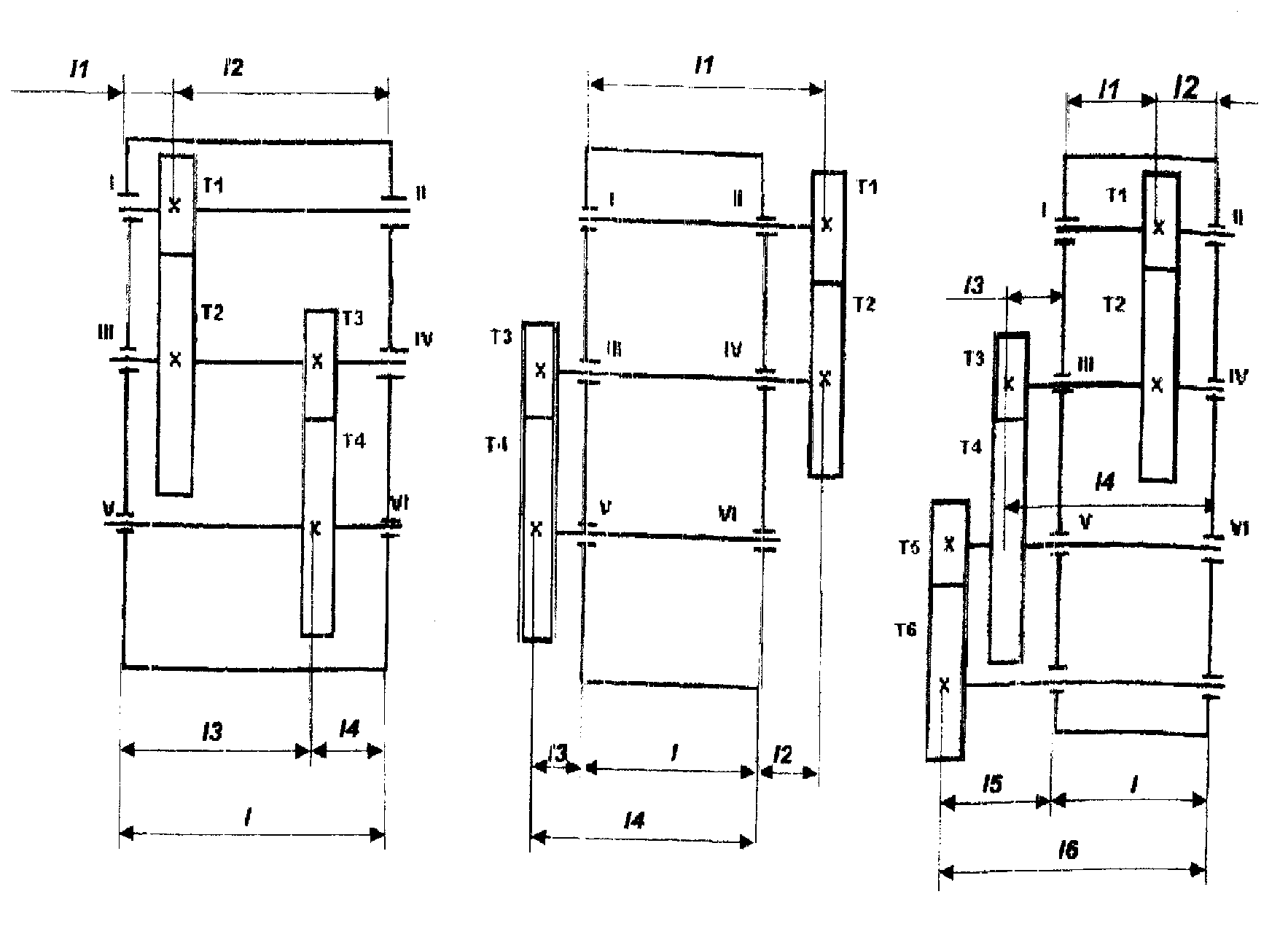

нок5.2а), консольное (рисунок 5.2б), комбинированное (рисунок 5.2в).



а б в

Рисунок 5.2

Hагpyзкa в опорах при расположении колес по рисунку 5.2а:

Номер опоры

Радиальная нагрузка, Н

I

II

III

IV

V

VI

Нагрузки в опорах при расположении колес по рисунку 5.2б:

Номер опоры

Радиальная нагрузка, Н

I

II

III

IV

V

VI


Нагрузки в опорах при расположении колес по рисунку 5.2в:

Номер опоры

Радиальная нагрузка, Н

I

II

III

IV

V

VI

VII

VIII


5.5.Конические передачи. (рисунок 5.3)

а б

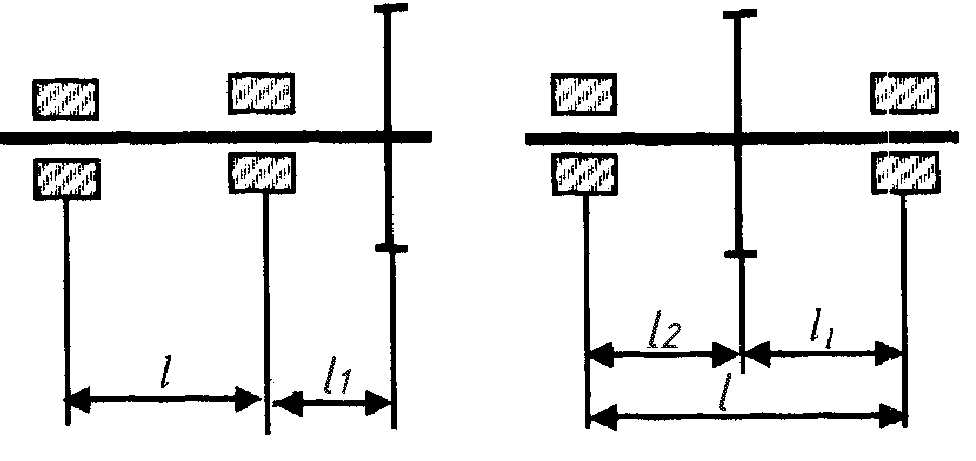

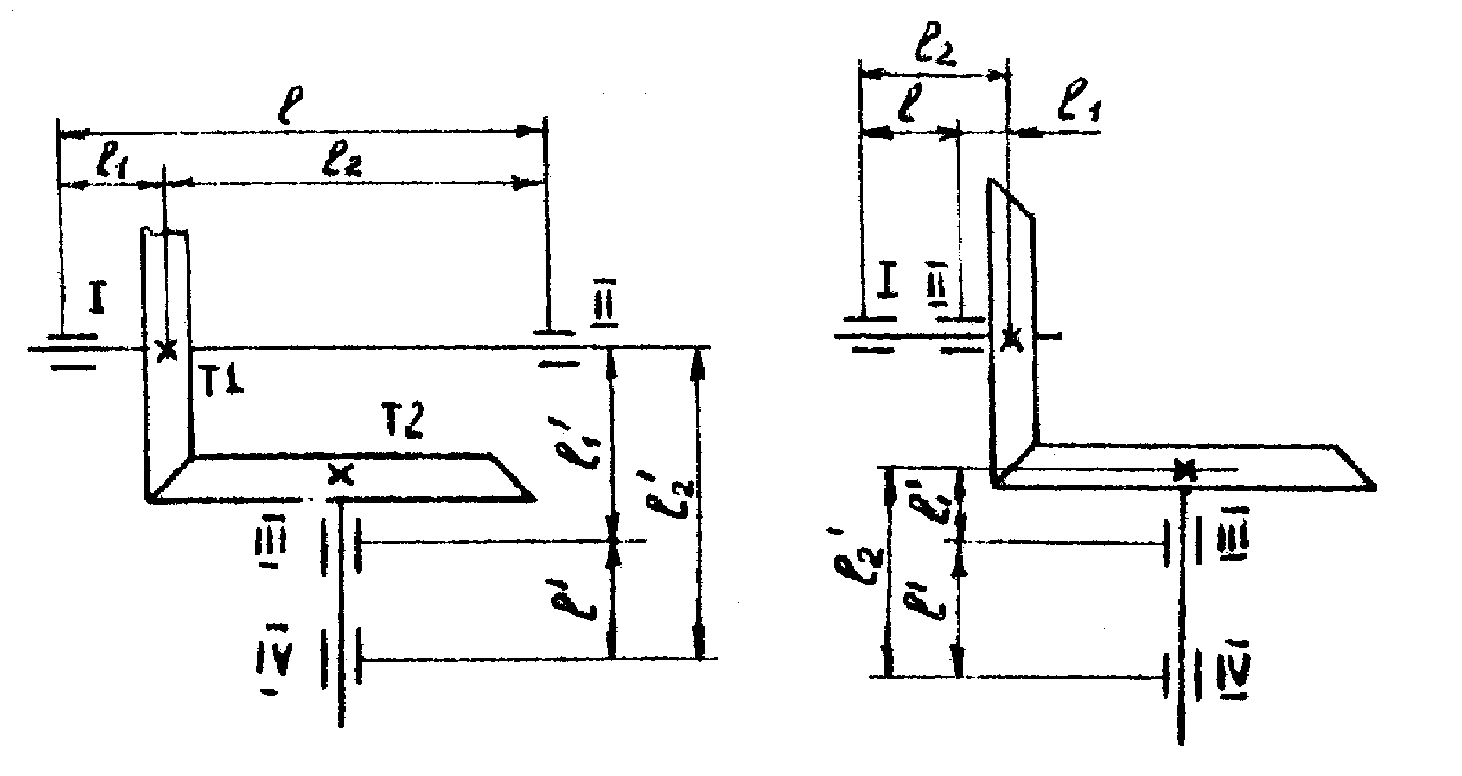

Рисунок 5.3


Нагрузки в опорах при расположении колес по рисунку 5.3а

Номер

опоры

Радиальная нагрузка

Осевая

нагрузка

I


II

III


IV

Нагрузки в опорах при расположении колес по рисунку 5.3б:

Номер

опоры

Радиальная нагрузка

Осевая

нагрузка

I


II

III


IV


5.6 Червячная передача (рисунок 5.4).

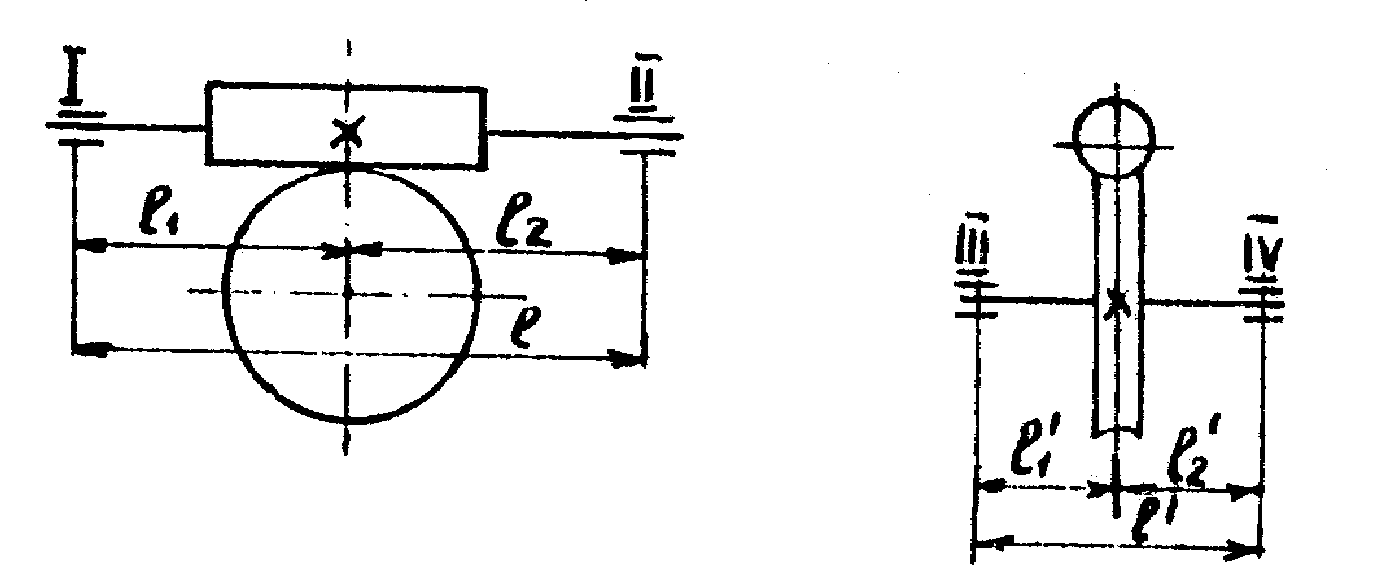

Рисунок 5.4

Составляющие полных нагрузок:

Номер опоры Составляющие от силы

I

II

III

IV

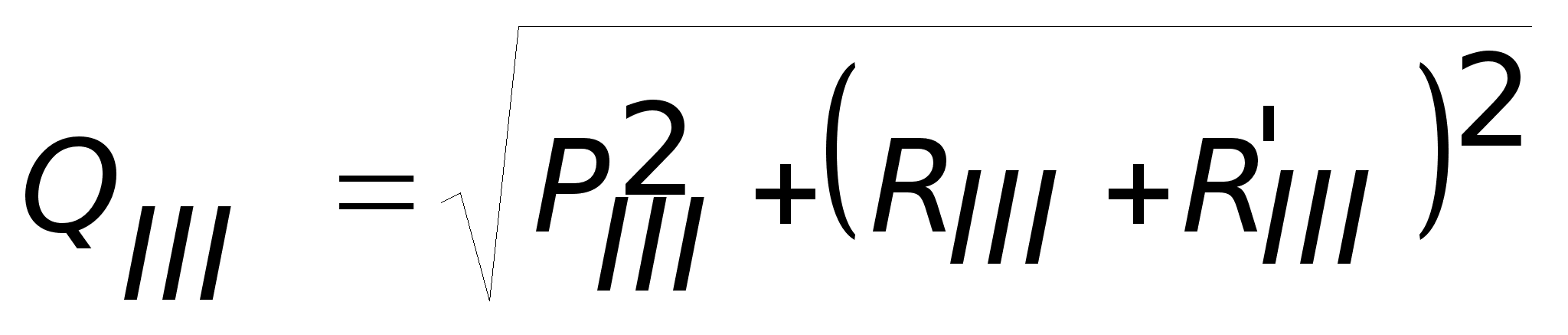

Результирующие нагрузки на опоры:

Номер опо-ры Правое направление линии витка червяка при вращении
по часовой стрелке против часовой стрелки
Радиальная нагрузка, Н Осе-вая нагру-зка, Н Радиальная нагрузка, Н Осе-вая нагрузка, Н
I

II

III

IV


Но-мер опо-ры Левое направление линии витка червяка при вращении
по часовой стрелке против часовой стрелки
Радиальная нагрузка, Н Осе-вая нагру-зка, Н Радиальная нагрузка, Н Осе-вая нагрузка, Н
I

II

III

IV


Электродвигатели

Электродвигатели - генераторы типа ДГ

Технические характеристики

ДГ-0,1А

ДГ-0.5ТА

ДГ-1ТА

ДГ-2ТА

ДГ-ЗТА

ДГ-5ТА

Напряжение

питнания, В

обмоток возбуждения двигателя и тахогене-ратора

36

36

36

36

36

36

управления двигателя

30

30

30

30

30

30

Частота, Гц

400

400

400

400

400

400

Полезная мощность двигателя, Вт

0,07

0,5

1,0

2,0

3,0

5,0

Вращающий момент • 104 , Н м

0,83

3,67

6,37

11,94

35,8

79,6

Пусковой мо-

мент • 104 Н·м при температуре


(+20 ±5)єС

2,548

9,8

15,68

33,32

88,2

215,6

(+100±5)єС

1,96

8,82

15,68

31,36

78,4

215,6

Момент инерции вращающихся частей •108 ,кг·мІ

4,9

12,74

7,84

10,78

36,26

39,2

Электромеханическая постоянная времени, мс

120

100

68

68

36

30

Скорость вращения, об/мин

при нормальной температуре

8000

13000

15000

16000

8000

6000

при температуре

+ 100 °С

7000

12000

14000

15000

6000

5000

Гарантийный срок службы, ч:

при температуре

от –60°С до+100єС

500

500

500

500

500

500

от 60єС до + 70єС

1500

1500

1500

1500

1500

1500


Электродвигатели - генераторы типа АДТ

Технические характеристики

АДТ-1 АДТ-1А АДТ-1Б АДТ-С

Напряжение питания обмоток,В

тахогенератора 110 5 5 110 110
управления двигателя 110 110 110 110
Частота, Гц 400 - 500 400 - 500 400 - 500 400 - 500
Полезная мощность двигателя,Вт 32 32 13 13

Вращающий момент • 104, Н м

78,4 78,4 194 194

Пусковой момент •104 ,Н∙м

147 147 296 296

Момент инерции вращающихся частей •108 ,кг м­2





Скорость вращения, об/мин 4000 4000 4000 4000
Гарантийный срок службы,ч 2000 2000 2000 2000

Электродвигатель асинхронный с полым ротором управляемый типа ДИД

Технические характеристики

ДИД-0. 1ТА ДИД-0,5ТА ДИД-0,6ТА ДИД--1ТА ДИД-2ТА ДИД-ЗТА ДИД-5ТА
Напряжение питания обмоток, В возбуждения 36 ±2, 9 36±2,9 36±2.9 36±2,9 36±2,9 36±2,9 36±2,9
управления 30 30 30 30 30 30 30
Частота, Гц 400 400±8 400±8 400±8 400±8 400±8 400±8
Полезная мощность двигателя, Вт 0,1 0,5 0,6 1, 0 2,0 3,0 5

Вращающий момент • 10 4, Н ▪ м

1, 47 3,43 6,37 8,82 18,. 0 54,8 117,6

Пусковой момент • 10 4, Н ▪ м

2,55
9,8
34, 0
215,6

при температуре +20 ±5 °С


6,86
15.68
88,2

при температуре +100 5 °С


2,548
13,72
78,4

Момент инерции вращающихся

частей • 10 8 , кг.▪ мІ

2.,205 4,41 7,35 6,86 8,8 23,5 245
Электромеханическая пост. времени , мc 90 80 50 38 32 26 52

Скорость вращения, об / мин при температуре +20±5 °С

12000 14000 16000 18000 18000 8000 6000

Гарантийный срок службы ,ч

при температуре, °С

+100 500 500 500 500 500 500 250
от -60 до +70 1500 1000
1500 1500 1500

Асинхронный управляемый электродвигатель с полым ротором типа АДП

Технические характеристики

АДП – 024А АДП 023 АДП 023Б АДП- 023А АДП-120 АДП-123 АДП123Б АДП-1 АДП-124А АДП-124Б

АДП-

262

АДП-

263А

АДП-

362

АДП-

363

АДП –563
Напряжение питания, В 40 110 110 40 110 110 110 120 40 110 110 36 110 36 36
Частота, Гц 1000 500 500 500 400 400 400 500 1000 1000

50


500
500 50 500
Полезная мощность двигателя, Вт 4,5 2,1 4,3 4,3 2,4 4,1 8,9 3,7 5,35 15 9,5 27,7 19 46,4 62

Вращающий момент • 104 , Н • м

53,9 44,1 58,9 58,9 58,8 98 142 39,2 63,76 122,6 490 392 931 735 981

Пусковой момент • 10­4 , Н • м


73,5 73,5 73,5

167 53,9 142 186,4 833 588 1666 833

Момент инерции вращающихся

частей • 108 , кг • м 2








765

1660 1660 3900 3900 11800
Электромеханическая постоянная времени, мс






48

55 32 6 50 82
Скорость вращения, об / мин 8000 4500 7000 7000 4000 4000 6000 9000 8000 12000 1850 6000 1950 6000 6000
Гарантийный срок службы, ч 50 2000 2000 2000 2000 1500 1500 200 50 50 2000 1500 2000 1500

Электродвигатель асинхронный с полым ротором управляемый типа ЭМ

Технические характеристики

ЭМ-0,2

ЭМ-0,5

ЭМ-1МТ

ЭМ-2МТ

ЭМ-2М

эм-2-12

эм-4А

эм-4м

эм-8м

эм-8-12 эм-15 м

ЭМ-15 МТ

ЭМ-25М ЭМ-50М
Напряжение питания обмоток возбуждения , В 115 115 115 115 115 115 115 115 115 115 115 115 115 115
Частота, Гц 400 400 400 400 400 400 400 400 400 400 400 400 400 400
Полезная мощность, Вт: 0,2 0,5 1,0 2,0 2,0 2,0 4,0 4,0 8,0 8,0 15,0 15,0 25 50

Вращающий момент•10 4, Н• м

9,8 24,5 44,1 44,1 47,7 38,2 137,2 117,6 196,0 127,4 362,6 362,6 568,4 490

Пусковой момент•10 4, Н• м

19,6 49,0 63,7 147 117,6 63,7 274,0 215,6 313,6 176,4 588 588 882 1176

Момент инерции вращающихся частей •108, кг • м І

6,5 20,0 23,7 51,0 51,0 51,0 127,4 127,4 205,8 205,8 345 345 519,14 1421
Электромеханическая постоян-ная времени ,с 0,02 0,015 0,015 0,020 0,025 0,04 0,04 0,025 0,030 0,045 0,04 0,035 0,04 0,05
Скорость вращения, об/мин 2500 2000 2500 4000 4000 5000 3300 3300 4000 6000 4000 4000 4200 5000
Гарантийный срок службы, ч :
400 400 400 400 500 400 500 400 500 400 400 400 400

Электродвигатель синхронный гистерезисный типа Г


Технические характеристики

Г-31

Г32

Г-33

Г- 201

Г-202

Г-203

Г-205

Г-210

ЭГ-10

ГСД-321-6

ГСД-322-6

МГ-30-400

Напряжение питания, В 220 40(32) 220 115 127 127 220 40 40 40 36 60 55 30 115

Частота, Гц

50 500(400) 50 400 50 50 50 500 500 360 300 400 400 200 400
Полезная мощность, Вт 4,0 16(12,8) 7,0 2,0 2 1,5 1,0 3,5 8,2 10 8 15 10 5 30

Вращающий момент •104, Нм

127,3 206 223 24,5 63,7 49 31,9 44,1 78 530 429 119 716 119 265
Скорость вращения, об/мин 3000

7500

(6000)

3000 8000 3000 3000 3000 7500 10000 7200 6000 8000 8000 4000 11000
Гарантийный срок службы, ч 3000 1000 5000 500 5000 5000 5000 1000 500 2000 2000 2000 600 600 500

Электродвигатели синхронные

Технические характеристики

ДС -1

СРД-2

ДСД60 ДСД 1/300 ДСД2 СД-09М

Напряжение питания, В

220 24 220 220 220 127/220
Частота, Гц 50 50 50 50 50 50
Полезная мощность двигателя, Вт 0,02 0,012 0,0123

6,85.10-5

0,014
Номинальный вращающий момент, Н •м 0,098

1,96.10-3

0,196 0,0687 0.028
Максимальный вращающий момент, Н•м
0,0686


0.078
Пусковой момент, Н•м 0,098 0,049



Скорость вращения, об / мин 2,0 2,0 60 1/300 2,0 3000
Гарантийный срок службы, ч: длит. 1 год





Электродвигатели постоянного тока типа ДПР

Тип

элект-родви-гателя

Ско-

рость враще-

ния,

об/ми

Мо-мент инер -

ции рото-ра •108

кг·м2

Напряжение питания, В

3,0 6,0 12,0 14,0 27,0
N,Вт

T104Н·м.

N,Вт

T•104Н·м.

N,Вт

T•104Н·м.

N,Вт

T•104Н·м.

N,Вт

T•104Н·м.

ДПР-1 9000
0,185 1,962 0,185 1,962





6000 0,123 0,123





4500 0,092





2500 0,051





ДПР-2 9000 7,0 0,74 7,848 0,924 9,81 0,924 9,81



6000 0,493 0,616 0,616



4500 0,37 0,462 0,462



2500 0,205 0,257



ДПР-3 9000 20,0

1,387 14,71 1,85 19,62 1,85 19,62 1,85 19,62
6000

0,924 1,233 1,233 1,233
4500

0,693 0,924 0,924 0,924
2500

0,385 0,514 0,514
ДПР-4 9000 57,0

3,698 39,24 4,62 49,05 4,62 49,05 4,62 49,05
6000

2,465 3,082 3,082 3,082
4500

1,85 2,311 2,311 2,311
2500

1,027 1,284 1,284 1,284
ДПР-5 9000 170,0

9,245 98,10 9,245 98,1 9,245 98,1
6000

4,93 78,48 6,164 6,164 6,164
4500

3,698 4,623 4,623 4,623
2500

2,055 2,568 2,568 2,568
ДПР-6 9000 360,0

14,79 157,0 14,79 157,0 18,49 196,2
6000

9,862 157,0 12,33 196,2 12,33 196,2 12,33
4500

7,396 9,25 9,25 9,25
2500

4,109 5,136 5,136 5,136
ДПР-7 9000 780,0

27,74 284,3 27,73 294,3 36,98 392,4
6000

24,65 392,4 24,65 392,4 24,65
4500

13,87 294,3 18,49 18,49 18,49
2500

10,27 392,4 10,27 10,27 10,27

Электродвигатели постоянного тока типа СД, ОД

Технические характеристики

ОД-7

СД-8

СД-10А

СД-20

СД-10В

СД-10Г

СД-10Л

Напряжение питания, В 27 27 27 27 27 27 27
Номинальная мощность, Вт 7 8 20 20 20 20 20

Вращающий момент ·104 ,Н · м

102 127 324 319 324 324 324
Скорость вращения, об/мин 7000 5500 6000 6000 6000 6000 6000
Режим работы Длит. Длит. П/кр. Длит. П/кр. Длит. П/кр.
Гарантийный срок службы, ч 1000 400 500 500 400 450 500
Масса, кг 0,4 0,5 0,5 0,9 0,4 0,5 0,4

Момент инерции вращающих- ся частей ·10 8 , кг · м 2



39 125 39
42
Электромех. постоянная, с

0,02 0,011 0,02 0,02 0,02

Электродвигатели постоянного тока типа СЛ

Технические характеристики

СЛ-

121

СЛ-161 СЛ-163 СЛ-221 СЛ-329 СЛ-261 СЛ-281 СЛ-267

СЛ-

367

Напряжение питания, В: 110 110 110 110 24 110 24 110 110
Полезная мощность, Вт 5 7,5 8,3 13 23,5 24 26 27 32

Вращающий момент • 104 ,Н • м

137,3 206 225,6 343 981 637,6 490,5 637,6 1226
Скорость вращения, об/мин

3500-

5500

3500-

5500

3500-

5500

3600-

4200

2300-

2900

3600-

4600

5200-

6200

3800-

4400

2500-

3000

Гарантийный срок службы, ч

1500 1500 1500 2000 2000 2000 2000 2000 2000





























































Технические характеристики

СЛ-

569К

СЛ-361 СЛ-369 СЛ-365 СЛ-525 СЛ-571К СЛ-563 СЛ-569

СЛ-

621

СЛ-

661

Напряжение питания, В: 110 110 110 110 110 24 110 110 110 110
Полезная мощность, Вт 36 50 55 56 78 95 110 160 172 230

Вращающий момент • 104 ,Н • м

4120 1570 1472 1668 1962 4120 2747 4660 6867 9074
Скорость вращения, об/мин

850-

1050

3000

3600

3000-

4200

3240-

3960

3800-

4400

2200

3800-

4400

3300-

4000

2400-2700 2400-2750
Гарантийный срок службы, ч 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000

Электродвигатели постоянного тока с регулятором скорости типа ДРВ

Технические характеристики ДРВ-0,5 ДРВ-3К

ДРВ-5

ДРВ-8 ДРВ-20 ДРВ-25 ДРВ-45 ДРВ-60

ДРВ--150

ДРВ-300
Напряжение питания, В 27
Полезная мощность, Вт 0,515 3,08 5 8 20,5 25 45 61,5 150 300

Вращающий момент•104, Н • м

4,9 29,4 47,6 76,5 196 402 613 589 1913 3826
Скорость вращения, об/мин 10000 10000 10000 10000 10000 6000 7000 10000 7500 7500

Момент инерции враща-ющихся частей106,кгм2

27,47 2,75 2,2 2,94 14,7 24,5 72,6 72,6 179,5 571,9
Электромеханическая постоянная времени, с 0,3 0,18 0,2 0,25 0,48 0,28 0,45 0,31 1,43 1,28
Гарантийный срок службы, ч 200 75 200 100цкл 400 400 500 500 400 400
Масса, кг 0,35 0,22 0,35
0,8 1,5

3,2 4,7

Режим работы

длит П-к длит Кратк. Длит. Прод. Длит. Длит. Прод. Прод.

Электродвигатели постоянного тока типа Д

Технические характеристики

Д-250-8

2Д-7

3Д-7

Напряжение питания, В 27 27,5 27,5

Номинальный момент •104 ,Н · м

2943 102 102
Номинальная мощность, Вт 250 7 7
Скорость вращения, об/мин 8000 7000 7000
Режим работы Прод. Длит. П/кр.
Гарантийный срок службы, ч 500 500 50000цикл
Масса, кг 3,6

Технические характеристики

Д-75

Д-100-3

Д-100-8

Д-100-10

Д-120

Д-160

Д-200-8

Напряжение питания, В 27 27 27 27 27 27 27

Номинальный момент •10 4 ,Нм

956 2649 1080 814 7848 2060 2354
Номинальная мощность, Вт 75 100 90 80 120 160 200
Скорость вращения, об/мин 7500 3000 8000 9500 1200 5500 8000
Режим работы П/кр. Прод. Прод. Прод.
П/кр. Прод..
Гарантийный срок службы, ч 500 500 500 400 50 25цикл 10
Масса, кг 1,4 2,6 3,0 2,0
1,8 3,5

Технические

характеристики

Д-0,1

Д-0,16 А

Д-5

Д-7

Д-25А

Д-25-1С

Д-40

Д-50А

Д-55

Напряжение питания, В 2,8 4,5 27 27,5 27 27 27 27 27

Номинальный момент •10 4,Н · м

4,9 6,37 41,2 102 399 285 687 412 952
Номинальная мощность, Вт 0,092 0,2 5 7 25 20 50 50 55
Скорость вращения, об/мин 1500 3000 12000 7000 6000 8400 7000 11400 4500
Режим работы Длит. Цикл. Длит. Длит Длит. Прод Прод. П/кр. Длит.
Гарантийный срок службы, ч 200
250 1500 1000 1000 70 500 1080
Масса, кг 0,1


0,7 0.9 0,8 1,3 1,5


  1. ПРОЕКТИРОВАНИЕ ОПОРНЫХ УЗЛОВ ВАЛОВ И ОСЕЙ

При проектировании опорных узлов последовательно решаются такие задачи:

1) разработка конструктивной схемы расположения опор и функциональных элементов всего механизма из условий разме-щения звеньев по габаритам в плоских развертках или сечениях;

2) разработка конструктивной схемы продольного замыкания опор, т.е. схемы ограничения осевых смещений валов или блоков на осях;

3) выбор (в особых случаях разработка) подшипников качения,

4) разработка элементов посадочных мест подшипников: определение формы и размеров поверхностей, сопрягаемых с кольцами подшипников; установление допусков на размеры, форму и расположения посадочных поверхностей; установление требований к твердости и шероховатости;

5) разработка элементов смазывания и уплотнения подшипников;

6) пространственная компоновка (свертка) плоских схем и внесение необходимых изменений и уточнений в конструкцию опорных узлов: отра­ботка формы и размеров крышек, выбор деталей крепления крышек, расчет пружин замыкания и др.

1.1. Разработка конструктивной схемы

Используя геометрические расчеты (зубчатых колес, кулачковв и др.), паспортные и исходные данные (для двигателей, потенциометров, концов валов и т.п.), выполнить в масштабе 1:1 габаритные эскизы всех вновь разработанных, принятых или заданных элементов кинематической цепи. На основании кинематической схемы, пользуясь эскизами ее элементов и рекомен-дациями таблицы 1.1 составить необходимое количество плоских компоновочных схем, т.е. схем расположения тех элементов, оси которых могут быть показаны в одной плоскости одной разверткой или в одном сечении (рисунок 1.1).


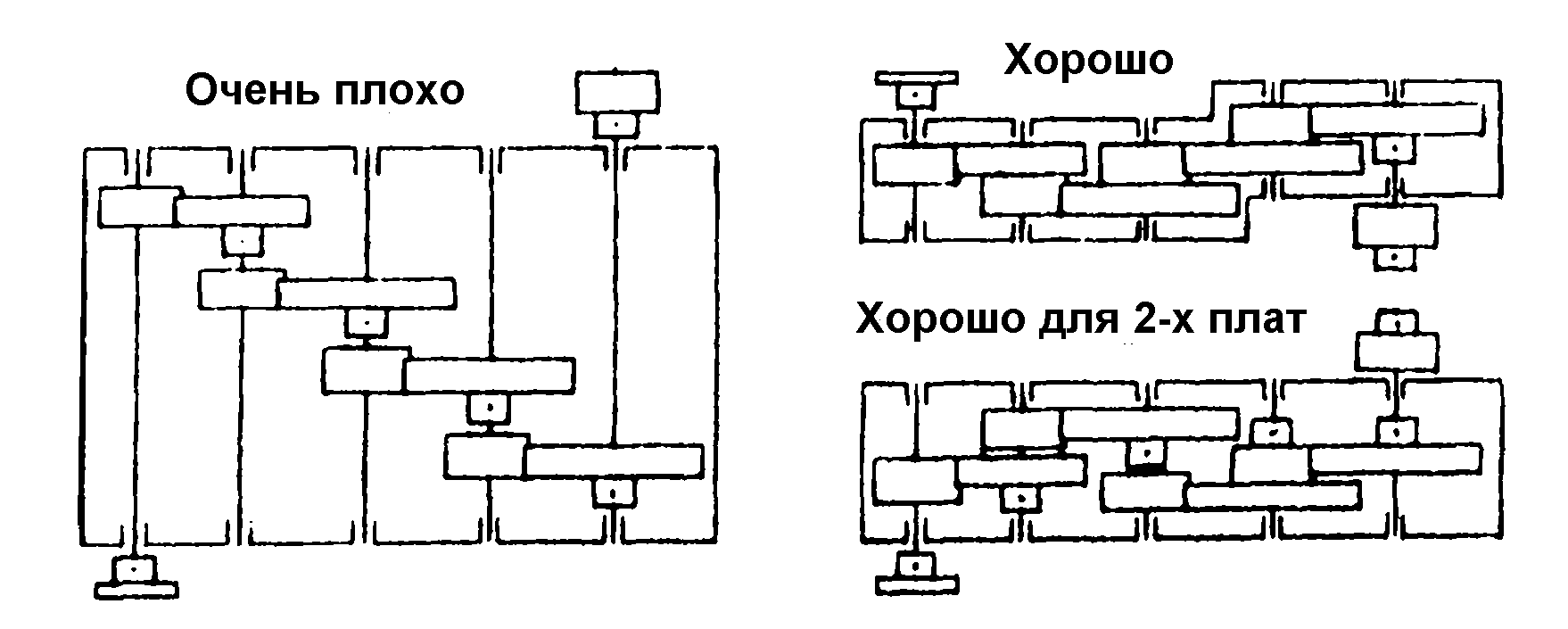

Рис. 1.1. Габаритно-конструктивная компоновка плоской развертки кинемати-ческой цепи редуктора с параллельными осями


Комбинируя варианты схем для отдельных осей (таблица 1.1 или [2, таблица 4.21]), следует:

а) обеспечить заданное относительное расположение входных и выходных звеньв механизма (валов, двигателей и др.);

б) обеспечить расположение подшипников в соответствии с возможностями принятого типа корпуса (для двухплатного, например, корпуса подшипники желательно располагать только в двух плоскостях);

г) исключить накладку размеров (например, венцов зубчатых колес на валики или ступицы) и уменьшить длину валиков, изменяя расположение элементов вдоль оси вращения;

д.) удовлетворить требования по сборке и регулировке, используя варианты с двухконсольным расположением на основе стаканов (см. [2, рис.7.З5]), применяя блочные конструкции зубчатых колес на неподвижных осях и др.


Выбор схемы продольного замыкания опор

Рекомендуемые схемы замыкания опор приведены в таблице 1.2.

Схема 1. Замыкание "в распор". Внутренние кольца подшипников упираются в заплечики вала, наружные - в торцовые поверхности корпусных деталей. Необходимый осевой зазор (натяг) в зависимости от допуска на его значение (таблица 1.3) обеспечивается:

а) замыкающим размером сборочной размерной цепи вал - корпус и его предельными отклонениями методом полной или неполной взаимозаменяемости. Применять для изделий крупносерийного и массового производ­ства или при допуске зазора более 0,1 мм;

б) методом пригонки, т.е. доработкой при сборке высоты торцового уступа крышек (схема I.I, поз.2) или толщины простановочных колец (схема 1.2, поз.2). Применять при допуске осевого зазора вала в подшипниках 10...30 мкм;

в) методом регулировки - набором прокладок (колец) по толщине (схема 1.3, поз.2). Применять при допуске зазора более 30 мкм;

г) методом регулировки - смещением наружных колец подшипников резьбовыми пробками (схема 1.4, поз.2). Применять при допуске осевого зазора (натяга) менее 15 мкм и при любом значении допуска, когда необходима регулировка положения вала вдоль его оси или периодическая регулировка зазора или натяга


1.Базовые схемы для формирования конструкции опорных узлов редукторов и передаточных механизмов

В двухплатных корпусах и стойках

В одноплатных корпусах и стаканах



о о

о о




о о

о о



о о

о о



о о

о о


2.Вспомогательные схемы для формирования конструкции опор связей, сателлитов, ограничителей, отводов и т.п.



о о

о о




о о

о о



О О


О О





о о

о о

Таблица 1.1

Примечание: Полная сетка возможных вариантов схем опор-ных узлов валов и осей приведена в [2]. Если на валу или оси необхо-димо установить более двух функ-циональных элементов, возможные варианты схем строятся на основе приведенных двухэлементных.1.2.


В технических требованиях сборочных чертежей в зависимости от принятого метода ограничения осевой игры вала делается запись по форме:

для метода полной взаимозаменяемости - "Осевой зазор в опорах валов поз.___ (0,03...0,0б мм). Контролировать по смеще-нию торца вала при осевой нагрузке 5 Н";

для метода пригонки - "Осевой зазор в подшипниках валов поз. ___ (-0,01...0,02 мм) обеспечить доработкой толщины простановочных колец поз. ___.

для методов регулировки - "Осевой зазор в опорах вала поз.__ (0,02...0,06 мм) обеспечить подбором толщины колец поз,__" или "Осевой натяг в подшипниках валов поз.____(0,005.. .0,01 мм) обеспечить перемещением резьбовых пробок поз.__. Контрольное смещение вала при осевой нагрузке 10 Н в пределах 0,002.. .0,004 мм". •

Схема 2. Замыкание обеспечивается внутренними уступами расточек в корпусе (схема 2.1) или распорным кольцом (схема 2.2, поз.1) и торцами двух наружных элементов, закрепляемых на валу. Необходимый осевой зазор или натяг достигается сме-щением внутренних колец подшипника гайками (схема 2.1, поз.2), упорными кольцами (схема 2.3, поз.2) или ступицами зубчатых колес, муфт и др. (схема 2.4). В технических требованиях записывают: "Осевой зазор в опорах валов поз.__ (0,02...0,04 мм) обеспечить перемещением упорных колец поз._. Кольца заштифтовать после контрольной проверки редуктора по моменту трения".

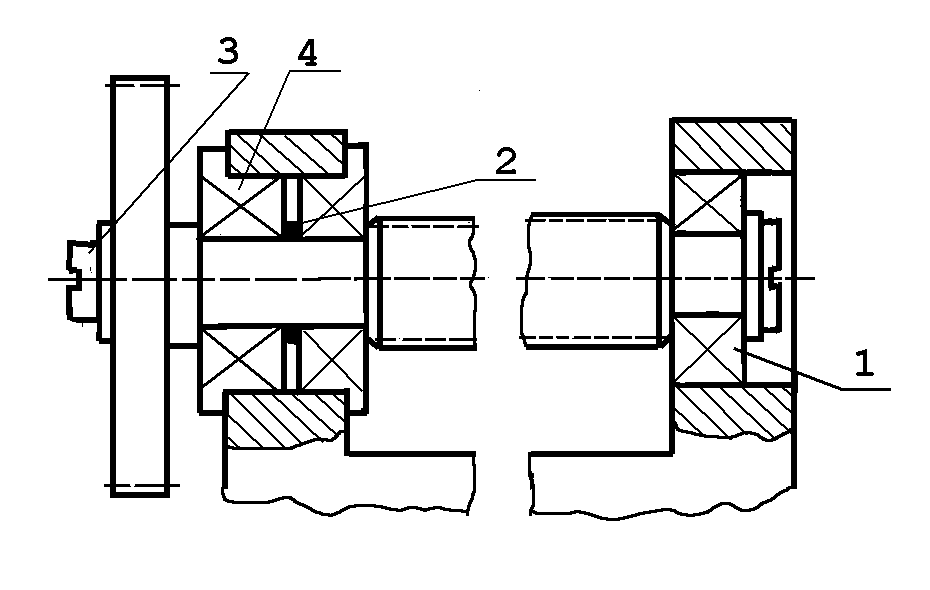

Схема 3. Замыкание на одной опоре. Опору с двумя подшипниками нужно замыкать по схеме 1 или 2. Толщина колец между подшипниками 0,5...1,5 мм. Подшипник плавающей опоры фиксировать закреплением только внутреннего кольца; если используется подшипник с цилиндрической дорожкой качения (серия 640000), закрепляют оба кольца подшипника (схема 3.2).

Схема 4. Замыкание каждой опоры осуществляют только по схеме 1. Стакан плавающей опоры устанавливать в корпусном отверстии с натягом 0,002...0,006 мм индивидуальной подгонкой или используя метод групповой взаимозаменяемости. В техни-ческих требованиях дополнительно к записи, соответствующей схеме 1, указывают: "Стакан поз.___ в отверстие корпуса установить с натягом (0,003...0,006 мм). Допускается доработка поверхности стакана (Ra 0,32)".

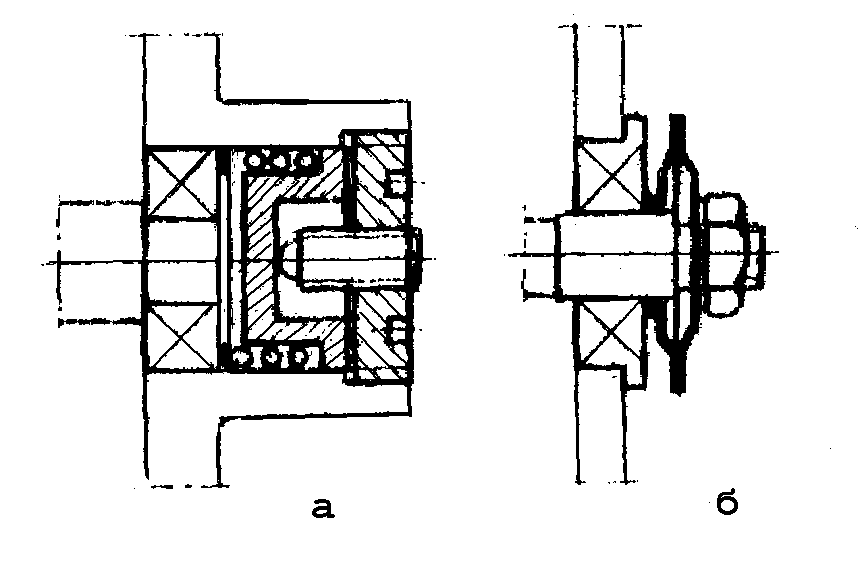

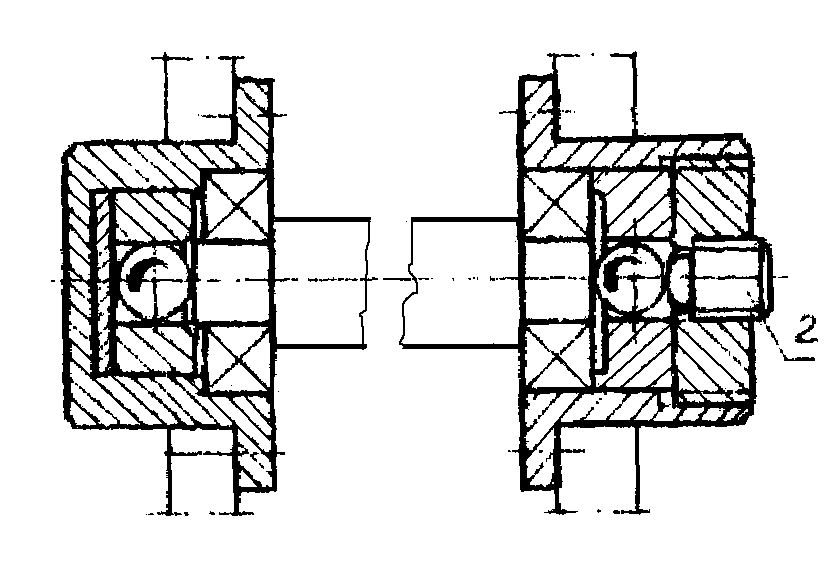

Схема 5. Осевой зазор устраняется перемещением шариковой пяты при контролируемом усилии замыкания. Пример записи в технических требованиях: "Осевой зазор в опорах вала поз.__ не допускается. Устранить перемещением упора регули-ровочным винтом поз.__ ".

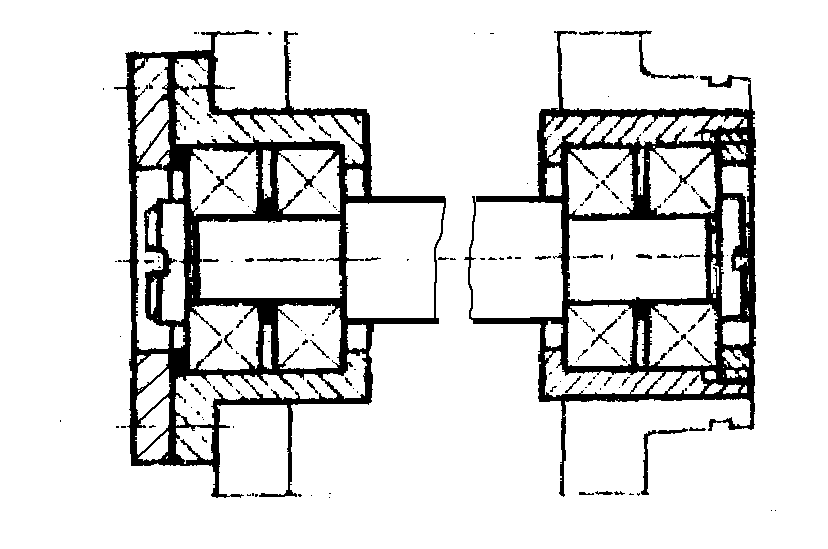

Таблица 1.2

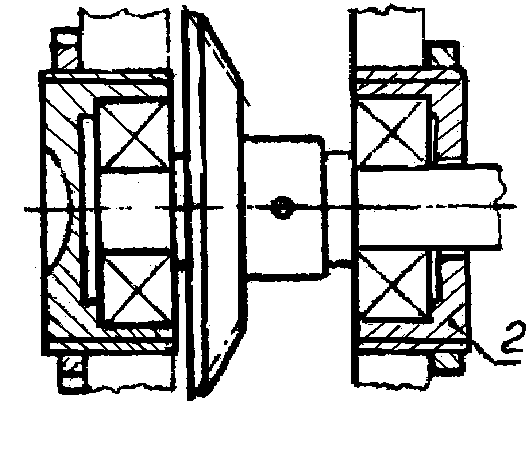

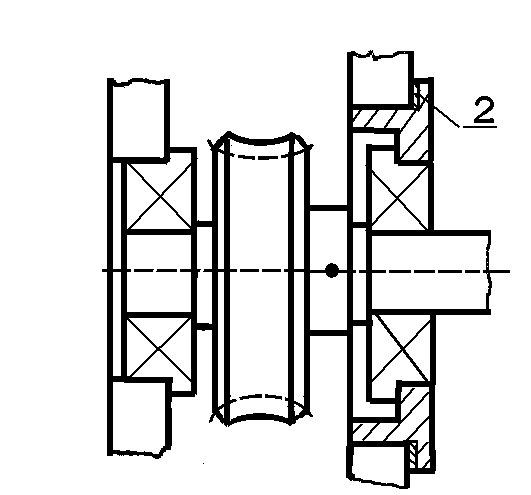

Схема 1

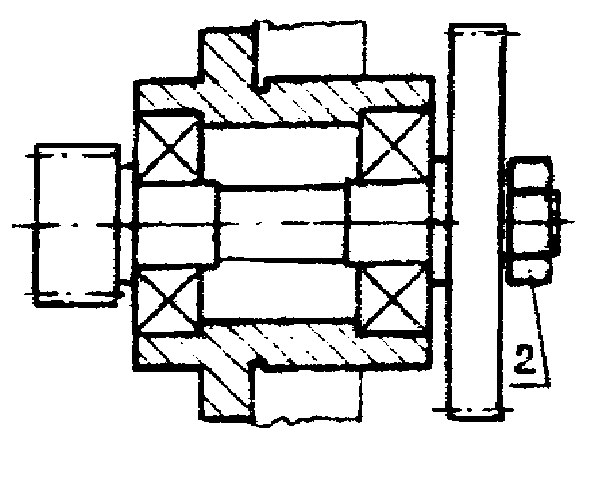

Схема 2

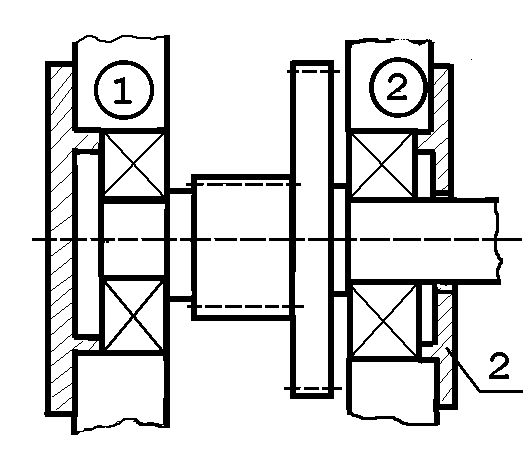

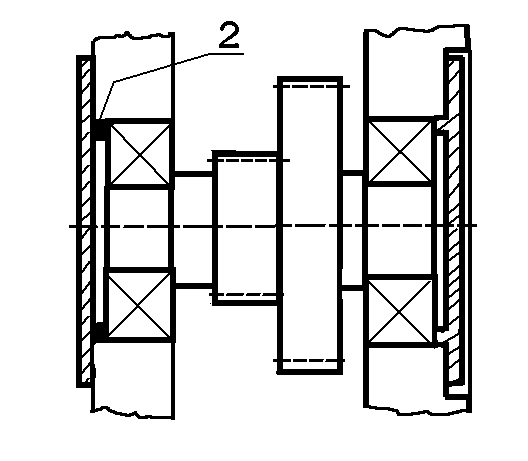

1.1. Для двухплатных, литых закры-тых и открытых корпусов, для сбо-рок в двухопорных стойках на пли-те. Для всех типов подшипников. Регулирование осевого зазора дости-гается подрезкой торцов выступов крышек поз. 2.

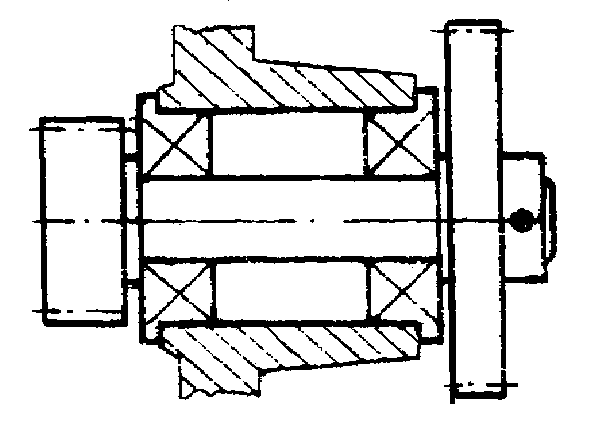

Для одноплатных корпусов и во всех случаях, когда опоры монтируются в коротких стаканах. Для всех основных типов подшипников. Осевой зазор уста-навливается смещением внутренних колец подшипников любым способом.

1.2. То же, по условиям применения. Необхо­димый зазор устанавливается доработкой толщины колец поз. 2 или подбором их толщины. Крыш-ки могут быть утопленными, иметь отверстия для выхода вала, уплотни-тели, смазоч­ные полости.

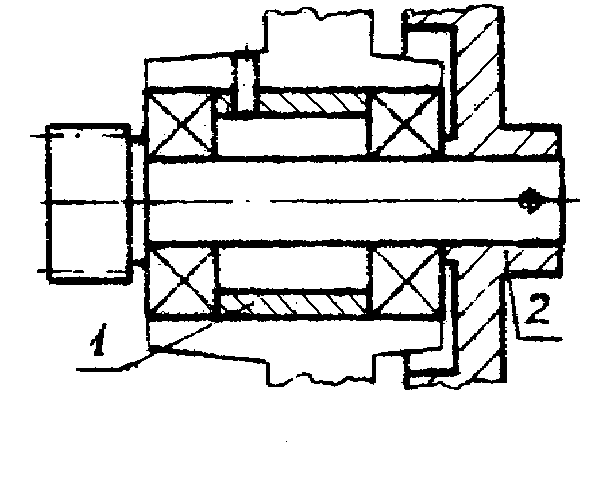

2.2. То же, по применению, но ограни-чение смещения колец в стакане или в отверстии корпуса осуществляется рас-порными кольцами поз.1, которые фик-сируются в отверстии штифтами, сто-порными винтами и др.

1.3. То же, по применению, но кон-струкция основана на применении подшипников типа 840ооо, 860ооо или 880ооо по ГОСТ 10058-75 с упорным бортом. Зазор регулируют либо прокладками поз.2, смещением стоек на пли­те, либо ступицы на внутреннее кольцо

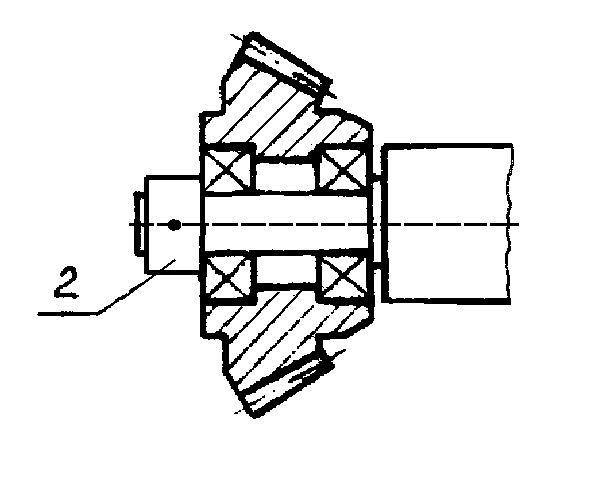

2.3. Для формирования двухопорного узла на неподвижной оси, для уста­нов-ки сателлитов планетарных механиз-мов и др. Зазор или натяг в под­шипни-ках устанавливается смещением коль-ца поз. 2. либо всей оси на корпусную деталь.

1.4. То же, по условиям применения (см. схему 1.1.). Необходимый осе-вой зазор или натяг может быть ус-тановлен с большой точностью резь-бовыми пробками поз.2. Схема поз-воляет регулировать продольное по-ложение функциональных элементов.

2.4. По применению и ре­гулированию осевого зазора схема аналогична схеме 2.2, но конструктивно основана на при-менении подшипников с упорным бор-том по ГОСТ 10058-75. Конструктивно и технологи­чески - очень простая схема

Схема 3

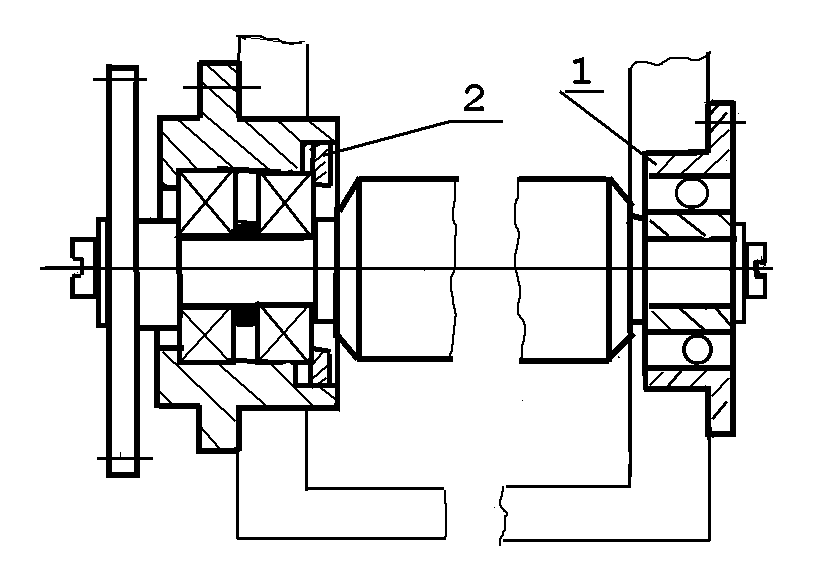

3.1. Для валов, винтов и др. большой длины при значительных перепадах температуры эксплуатации. Подшипники поз. 4 узла замыка­ния - типа о84оо, о660ооо, о88ооо с упорным бортом, плавающей опоры – типа 0ооо или 06оооо, 000ооо по ГОСТ 7242-70 с уменьшенными радиальными зазорами. Зазор устанавливается подбором или доработкой толщины колец поз.2

3.2. Применение то же. В замыкающей опоре используются подшип­ники типа Оооо ГОСТ 8338-75 или 6ооо ГОСТ 831-75; для плавающей - подшипник с цилиндриче-ской дорожкой качения внутреннего кольца типа 64ооо ГОСТ 10058-75. Для креп-ления этот подшипник имеет фланец с отверстиями. Опора замыкания собрана в стакане, зазор регулирует­ся резьбовым кольцом поз.2

Схема 4. В условиях применения схемы замыкания 3, когда не допускается радиаль-ный зазор в плавающей опоре, одиночный подшипник заменяется плавающим стаканом с двумя подшипниками, замкнутыми внутри стакана по схеме 1. Подшип-ники типа 0ооо или 6ооо. Внутренние кольца по оси стягивают до отказа. Осевой зазор в каждой паре обеспечивается смеще­нием наружных колец подшипников любым методом.

Схема 5. Для валов счетно-решающих механизмов и в других случаях, когда необходимо полностью устранять осевой зазор, сохраняя минимальные потери на трение. В опорах используются радиальные подшипники типа Оооо 5-го или 4-го класса точности с уменьшенными радиальными зазорами. Опоры формируют в стаканах. Осевой зазор устраняется специальным винтом-упором поз. 2;

Схема 6. Когда необходимо обеспечить постоянное значение осевого натяга во всем температурном диапазоне эксплуатации, в схемах замыкания 1 или 5 кинематическое замыкание заменяют силовым: кольцо менее нагруженного подшипника замыкается на вал (для схемы 2) или на корпус (для схемы 1) через упругую связь - пружину, упругую крышку и др.


Схема 6. Необходимое усилие замыкания обеспечивается пружиной. Схема является вариантом любой из пяти ранее рассмотренных схем, при котором кинематическое замыкание заменяется силовым. В технических требованиях записывают: "Усилие замыкания подшипников вала поз.___ (40,5 Н) установить смещением резьбовой пробки поз.__. Контролировать по началу смещения торца вала".

Конструктивные схемы узлов с поперечной и комбинированной базами можно выбирать по [2, рис.4.21 и 4.23].


1.3. Выбор подшипников качения.

Подшипники качения выбирают с учетом всех требований, предъявленных к подшипниковым узлам проектируемого изделия [2].

Исходный критерий – относительная частота вращения подвижного кольца подшипника: если она меньше 1 об/мин, под-шипники выбирают по статической грузоподъемности (ГОСТ 18854-82), если равна 1 об/мин или больше - по динамической грузоподъемности (ГОСТ 18855-82).

Приступая к выбору подшипников, следует детально изучить стандарты с общим наименованием "Подшипники качения", в частности:

ГОСТ 24955-81. Термины и определения.

ГОСТ 3325-85. Поля допусков посадочных мест валов и отверстий. Посадки.

ГОСТ 3395-75. Типы и конструктивные разновидности

ГОСТ 20226-82 Заплечики для установки подшипников качения.

ГОСТ 520-89. Технические требования

ГОСТ 25256-82 Допуски. Термины и определения.

ГОСТ 3189-75. Система условных обозначений.

ГОСТ 18854-82 Методы расчета статической грузоподъемности.

ГОСТ 3478-79. Основные размеры.

ГОСТ 18855-82 Методы расчета динамической грузоподъемности.

ГОСТ 24810-8I. Зазоры. Размеры

ГОСТ 20918-75 Методы расчета предельной частоты вращения.


Выбор подшипников по статической грузоподъемности по ГОСТ 18854-82 затруднений не вызывает.

Приведенная далее последовательность выбора подшипников по динамической грузоподъемности применима для всех типов радиальных и радиально-упорных шари-коподшипников. В более общих случаях руководствоваться [1, 2].

Исходные данные для выбора типоразмеров подшипников:

а) принятая конструкция узла (см. таблица 1.2);

б) значения и направления внешних нагрузок на опоры и вал;

r) монтажные и эксплуатационные требования (осевой зазор вала, температура, ударно-вибрационные параметры и др.);

д) диаметры вала в зоне установки подшипников;

и) материалы вала и корпуса.

Последовательность выбора подшипников.

Выбрать основной тип подшипника по таблице 1.4. В исходной схеме обозначения подшипника по ГОСТ 3189-75.

XX - ХХХХХХХ. XX …

записать обозначение принятого типа (0; 1 или 6).

Пример 1; Двухопорный гладкий вал (dв = 6 мм), конструктивная схема 1.3; ради-альная нагрузка правой опоры Q2 = 35 Н, левой – Q1=40 H; осевая A= 13 Н направлена на опору 2, осевой люфт(30...60 мкм) и другие данные (см. далее).

По таблице 1.4 приняты радиальные однорядные шариковые подшипники (тип 0). Обозначение принимает вид

XXX – ХXХ0ХХХ. XX ...

2. Выбрать конструктивную разновидность основного типа подшипника;

в обозначении подшипника записать знаки разновидности:

XXX - XXXXXXX. XX ...

Использование разновидностей основного типа по ГОСТ 3395-79 (с уплотне-ниями, с упорным бортом и др.) упрощает конструкцию узла, повышает его надеж-ность и точность (см. табл.1,2 и 1.4).

Конструктивные разновидности 00, 03, 04, 07 радиально-упорных подшипников отличаются номинальным углом контакта и конструкцией колец.

К примеру 1. Принятая ранее схема замыкания (схема 1.3) конструктивно фор-мируется с использованием радиальных подшипников с упорным бортом и двумя за-щитными шайбами по ГОСТ 10058-75 (разновидность 88оооо). Обозначение подшипника принимает вид ХХ - X880ХXX. ХХ…

Таблица 1.3-Ориентировочные данные для назначения сборочного осевого смещения вала в подшипниках.

Зазоры и допуски в мкм.

Элемент узла, определяющий уровень требований к осевому смещению вала в подшипниках

Группа механизма по требованиям к зазору

А

Б

В

Gao

TG

Ga

Gao

TG

Ga

Gao

TG

Ga

min

max

min

max

min

max

Цилиндрические прямозубые колёса

40-60

30

0

100

4

10

- 4

10

6

2

10

Цилиндрические косозубые и винто-вые колёса

Нереверсивные

40-60

0

0

80

4

10

-4

10

2

10

Реверсивные.

20-40

20

0

60

4

8

.-4

2

Конические прямозубые колёса

0

fАМ

-4

2

Червячные колёса

0

fxr

-4

2

Червяки

Нереверсивные

20-40

20

0

60

6

2

-2

10

6

6

2

10

Реверсивные.

10-30

10

0

40

22

4

4

2

6

Винты ходовые

10-30

10

0

0

Осевые кулачки с замыканием

Силовым

10-30

20

0

40

4

10

0

10

6

6

2

10

Кинематическим

6-12

10

-4

16

2

6

-2

8

4

4

2

8

Радиальные кулачки с замыканием

Силовым

20-40

20

0

60

4

10

0

10

6

6

2

10

Кинематическим

4-8

10

-4

16

0

4

-4

4

4

4

2

6

Маховики стабилиза­торы ско­рости

-

-

-

-

2

4

0

4

2

4

2

6

Обозначения: А - механизмы, к которым не предъявляются специальные требования (к кинематической точности и моменту трения в опорах)

Б - механизмы, к которым предъявлены требования (прежде всего, к кинематической точности); высоко-скоростные валы (n10 об/мин) всех групп механизмов;

В - механизмы, которые одновременно должны иметь и достаточно вы­сокую кинематическую точность, и малые потери на трение в опорах;

Gao- оптимальный зазор или натяг (знак "-");

fАМ - предель­ное осевое смещение зубчатого венца конического колеса по ГОСT 9368-81(модуль меньше 1 мм) или ГОСТ 1758-81 (модуль равен или больше 1 мм);

fxr- смещение средней плоскости червячного колеса, допускаемое по ГОСТ 3675-81 или ГОСТ 9774-81;

TG допуск сборочного зазора;

Gamin, Gamax- предельные значения эксплуатационного зазора (натяга);

FI -допуск на кинематическую погрешность зубчатого колеса, определяемый по ГОСТ 9178-81 или

ГОСТ 1643-81

 - угол наклона зубьев косозубых колес;


3. Выбрать размер внутреннего диаметра подшипника d из размерного ряда по ГОСТ 3478-79 или таблице 1.5, принимая его равным диаметру вала dв или меньше на 1…3 мм в зависимости от принятой схемы замыкания и конструкции узла; в схеме обозначения заполнить знаки внутреннего диаметра (табл. 1.5):

XXX – ХХХХХХХ. ХХ ... при d<10 ми,

XXX - ХХХХХХХ. ХХ ... при d 10 мм.

Если диаметр вала не рассчитывался, а ступицы зубчатых колес на валу закрепляются штифтами, d и dв можно выбирать по таблице 1.6.

Выбирая d, следует учитывать ограниченность номенклатуры подшипников массового изготовления для принятого типа.

Обозначение подшипников принимает вид

ХХ – Х8800X4. XX ...


Таблица 1.4 - Выбор основного типа подшипников для опор малогабаритных механизмов приборов

Характеристика нагружения вала

Частота вращения103, об/мин

Подшипник

Примеры элементов, нагружающих вал

Тип

Класс точно-сти, не ниже

Вал нагружен только радиальными внешними силами Qr

<10

0ooо

Р0

Цилиндрические прямозубые колёса, радиальные кулачки, поводковые муфты, шкалы, рычаги и т.п.

10

Р6

Вал нагружен ради-альными и осевой силами при:

A ≤ 0,35Qr


<10

0ooo

P0

Конические, косозубые цилиндрические и однозаходные червячные колёса, контактные торцевые кольца

10

0ooo (6ооо)

P6

Вал нагружен ради-альными Qr и осевой силами при:

0,35Qr r

<10

o6000

PO

То же и винты ходовые, червяки и червячные колёса

10

36ooo

(6000)

P6

То же, при

Qr r

<10

36000 (6000)

PO

Конические зубчатые колёса, червяки, винты ходовые, осевые кулачки, кулачковые муфты

10

46000

P6

Вертикальные валы

с чисто осевой односторонней нагрузкой

<10

0oоo+

+6oоo

P6

Маховики, опорные диски регистраторов, лимбы, кодовые диски на вертикальных валах и т.п.

10

P5

С осевым и радиальным нагружением

<5

6000+ +6ooo

P6

То же, но установленные на одном валу с зубчатыми или фрикционными колёсами.

5

Р5


При длине опорной базы валика l > 12dв и относительно боль-ших радиальных наг-рузках, а также во всех случаях, когда трудно обеспечить соосность посадоч-ных отверстий кор-пуса для установки подшипников, сле-дует применять ша-рикоподшипники типа 1ooo (радиаль-ные сферические двухрядные).


Примечание. При больших осевых нагрузках валов силовых механизмов взамен радиально-упорных подшипников (тип 6ооо) для диаметров больше 9 мм можно применять упорные (тип 8ооо) совместно с 0ооо.


4. Определить расчетную долговечность подшипников, млн.об.:

Lna= Lhn60/106, (1.1)

где Lh-заданная продолжительность работы подшипника в течение срока службы изделия, часов;

n-частота относительного вращения колец подшипника, об/мин; при n= 1...10 об/мин принимать n = 10 об/мин.

К примеру 1. Задано Lh=20000 ч; n=850 об/мин. По (1.1) Lna=2000085060/106=1020 млн. об.

5. Определить базовую долговечность подшипников

(1.2)

где a1- коэффициент коррекции по надежности (таблица 1.7);

a2 – коэффициент, учитывающий изменение характеристик материала; для стандартных подшипников a2=1;

a3- коэффициент, учитывающий условия условия эксплуатации (таблица1.8):

а3=1/(КБКТ)3 (1.3)


Таблица 1.5 - Технические характеристики шарикоподшипников

Серия по Dxd

Серия по ширине для типа

Размеры, мм

Грузопо-дъёмность, Н

[n]*103,об/мин

Х000ооо

Х840ооо

Х860ооо

Х880ооо

Х060ооо

Х080ооо

Х006ооо

d

D

B

r

DF

BF

Cr *

C0r*

Защитные шайбы

Защитные шайбы

нет

есть

нет

есть

82

-

1

3

3

-

-

-

2

5

1,5

2,3

0,2

6,1

0,5

0,61

100

61

31

8/2,5

-

1

3

3

-

-

-

2,5

6

1,8

2,6

0,3

7,1

0,5


200

120

83

2

1

3

3

-

-

2

3

7

2,5

3

0,3

8,1

0,5


340

130

84

1

1

3

3

-

-

2

4

9

2,5

4

0,3

10,3

0,6

1,0

415

186

25

85

1

1

3

3

-

-

-

5

11

3

5

0,3

12,5

0,8

1,0

480

200

86

1

1

3

2

-

-

6

6

13

3,5

5

0,3

15,0

1,0

1,1

600

250

87

1

-

-

-

-

-

-

7

14

3,5

-

0,3

-

-

-

800

300

88

1

-

-

-

-

-

-

8

16

4

-

0,4

-

-

-

963

490

89

1

-

-

-

-

-

-

9

17

4

-

0,4

-

-

-

980

500

800

1

-

-

-

-

-

-

10

19

5

-

0,5

-

-

-

1000

510

801

1

-

-

-

-

-

-

12

21

5

-

0,5

-

-

-

1050

580

802

1

-

-

-

-

-

-

15

24

5

-

0,5

-

-

-

1435

830

20

803

1

-

-

-

-

-

-

17

26

5

-

0,5

-

-

-

1800

900

804

1

-

-

-

-

-

-

20

32

7

-

0,5

-

-

-

2300

1000

16

805

1

-

-

-

-

-

-

25

37

7

-

0,5

-

-

-

2830

1980

12

806

1

-

-

-

-

-

-

30

42

7

-

0,5

-

-

-

3400

2500

91

1

1

3

3

-

-

1

1

4

1,6

2,3

0,2

5,0

0,5

0,6

195

29

31

9/1,5

1

1

3

3

-

-

-

1,5

5

2,0

2,6

0,3

6,5

0,6

0,8

200

30

92

1

1

3

3

-

-

1

2

6

2,3

3,0

0,3

7,5

0,6

0,8

210

88

9/2,5

1

1

3

3

-

-

-

2,5

7

2,5

3,5

0,3

8,5

0,7

0,9

300

120

93

1

1

3

3

3

3

1

3

8

3

4

0,3

9,5

0,7

0,9

430

196

94

1

1

1

1

1

1

1

4

11

4

4

0,3

12,5

1

1

730

340

95

1

1

1

1

1

1

1

5

13

4

4

0,4

15

1

1

830

390

96

1

1

1

1

1

1

1

6

15

5

5

0,4

17

1,2

1,2

1130

558

97

1

1

1

1

1

1

1

7

17

5

5

0,5

19

1,2

1,2

1540

774

25

98

1

1

1

1

1

1

1

8

19

6

6

0,5

22

1,5

1,5

1710

880

99

1

-

-

-

1

1

1

9

20

6

6

0,5

-

-

-

2050

1040

900

1

-

-

-

-

-

1

10

22

6

-

0,5

-

-

-

2570

1290

901

1

-

-

-

-

-

-

12

24

6

-

0,5

-

-

-

2570

1290

902

1

-

-

-

-

-

-

15

28

7

-

0,5

-

-

-

2680

1480

20

903

1

-

-

-

-

-

-

17

30

7

-

0,5

-

-

-

2790

1640

904

1

-

-

-

-

-

-

20

37

9

-

0,5

-

-

-

5030

3050

16

16

0

-

-

-

-

-

0

6

17

6

-

0,5

-

-

-

1900

800

25

17

0

-

-

-

0

0

0

7

19

6

6

0,5

-

-

-

2190

1150

18

0

-

-

-

0

0

0

8

22

7

7

0,5

-

-

-

2540

1350

19

0

-

-

-

0

0

0

9

24

7

7

0,5

-

-

-

3000

1500

100

0

-

-

-

-

-

0

10

26

8

-

0,5

-

-

-

3530

1960

23

0

0

0

0

0

0

0

3

10

4

4

0,3

11,5

1,0

1,0

490

215

31

24

0

0

0

0

0

0

0

4

13

5

5

0,4

15,0

1,0

1,0

902

420

25

0

0

0

0

0

0

0

5

16

5

5

0,5

18

1,0

1,0

1470

740

26

0

0

0

0

0

0

0

6

19

6

6

0,5

22

1,5

1,5

2160

1150

25

27

0

-

-

-

0

0

0

7

22

7

7

0,5

-

-

-

2500

1350

28

0

-

-

-

0

0

0

8

24

8

8

0,5

-

-

-

2500

1350

34

0

-

-

-

0

0

-

4

14

5

5

0,5

-

-

-

1450

740

31

35

0

-

-

-

0

0

-

5

19

6

6

0,5

-

-

-

2120

1150

25


Значения Сr и С0r - ориентировочные.

Примечания:1. Для подшипников типов 840ооо, 860ooo и 880ооо серий 95…98 r=0,3 мм

2. Подшипники, отмеченные знаком “+”, изготавливаются класса точности Р6, а выделенные знаком « - « в графе серий по ширине - по специальным заказам.


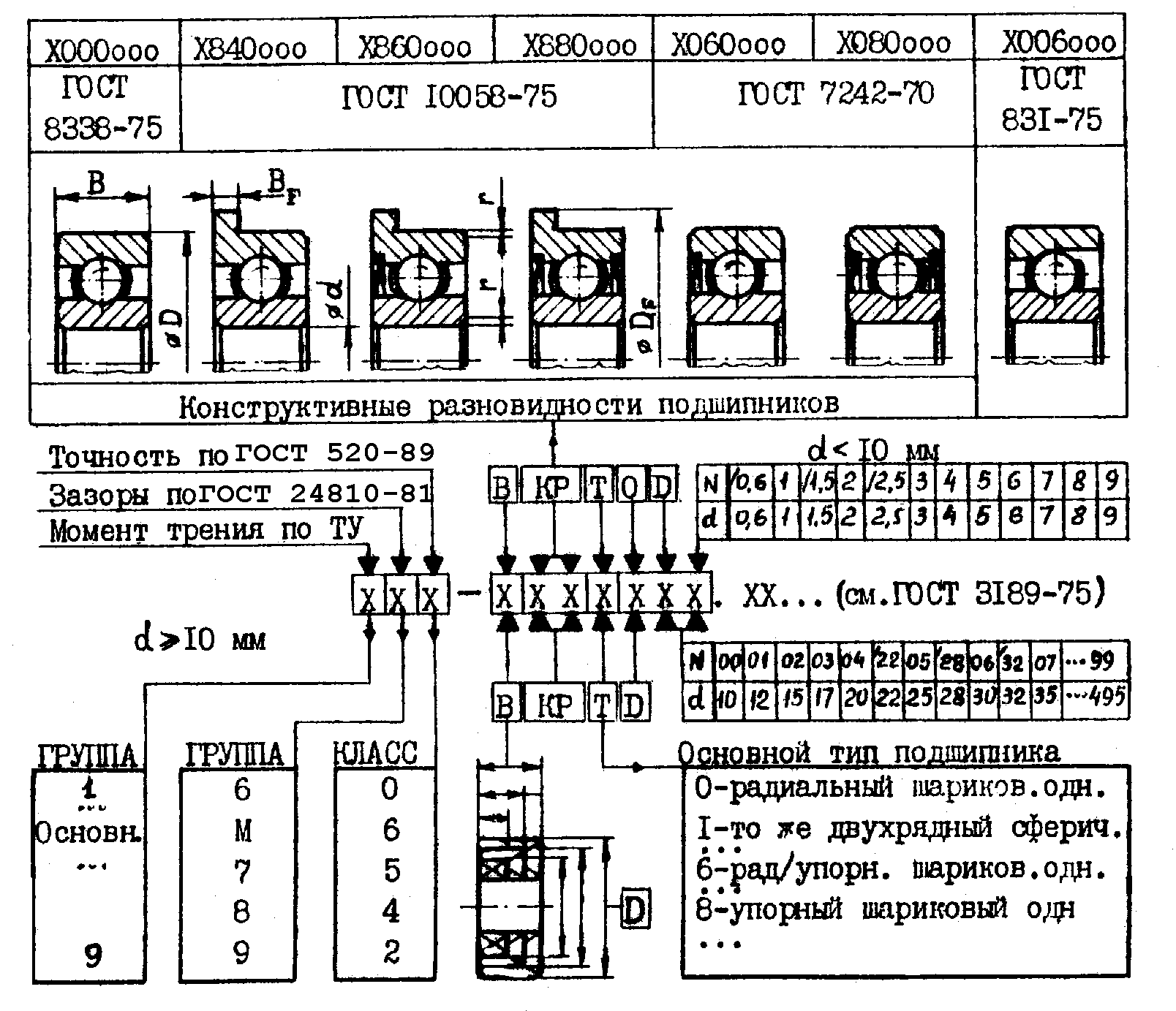

Обозначения размеров, размерных серий и знаков условного обозначения подшипников соответствуют приведенной схеме:


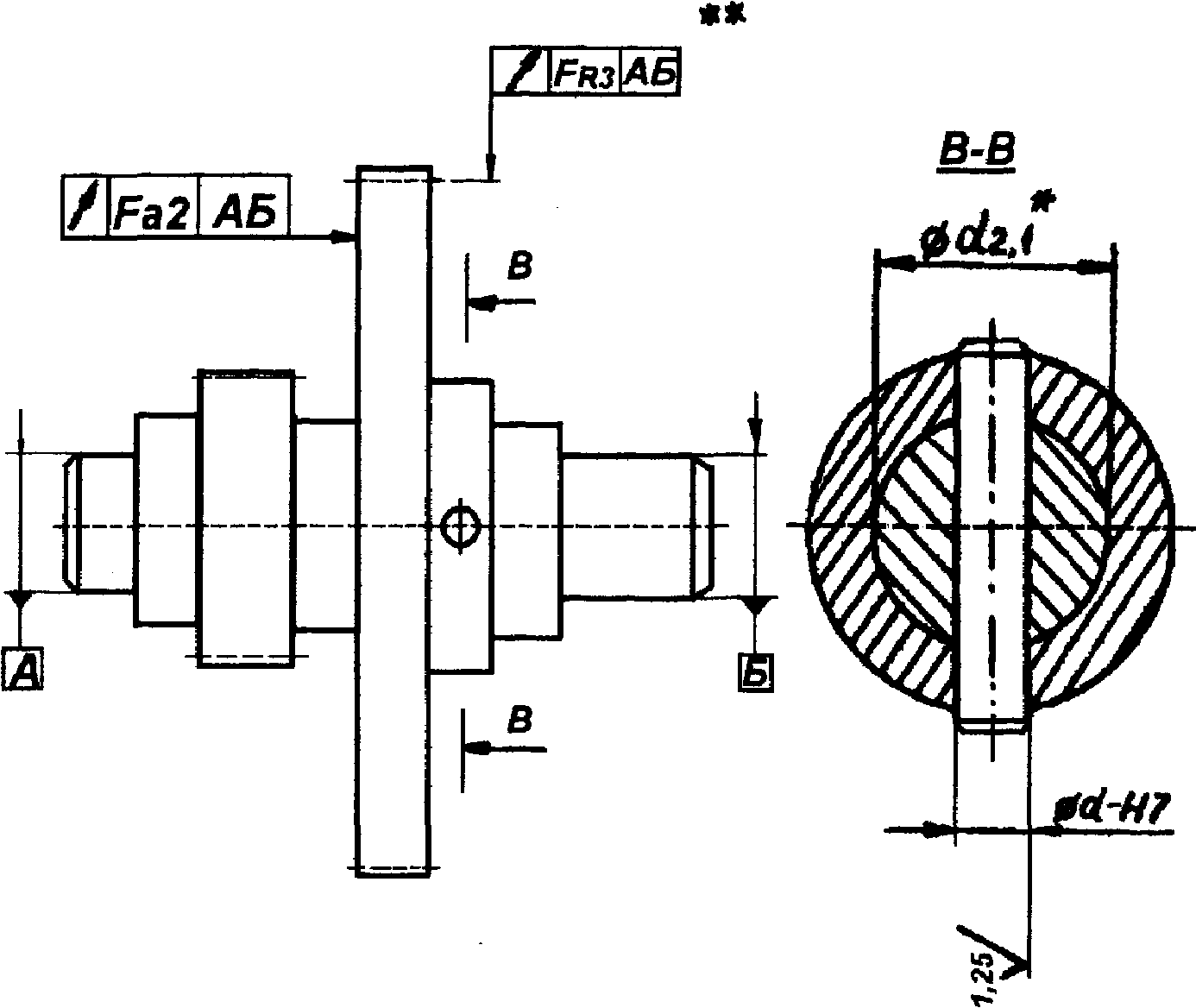

Таблица 1.6


Диаметр, мм

Крутящий момент, Нм не более

0,1

0,2

0,36

0,77

1,4

1,6

2,8

3,1

5,4

Вала

3

4

5

6

7

8

9

10

12

штифта

0,8

1

1,2

1,6

2

2

2,5

2,5

3

подшип-ника для схемы:

1

2

3

3

4

5

6

7

8

9(10)

2

3

4

5

6

7

8

9

10

12

Примечания: 1. Материал валика - сталь качественная, HRC>32.

Штифты по ГОСТ 3128-70.

2.Допускается увеличение диаметра штифта до d/З; при этом предельный крутящий момент Т= 0,05dвdш, Нм.

К примеру 1. При Т=0,5 Нм: dв =6 мм, dш =1,6 мм; для схемы1 d = 4 мм.


Tаблица 1.7- Значения

коэффициента а1

(ГОСТ 18855-82) Таблица 1.8 Значения коэффициентов КБ и КТ

Условия нагружения

Значение КБ

Спокойная нагрузка без толчков и ударов

1,0

Легкие толчки, кратковременные перегрузки до 128 %

1,0…1,2

Умеренные толчки, вибрация, кратковременные перегрузки до 150 %

1,3…1,5

То же, в условиях повышенной надежности

1,5…1,8

Значительные толчки и вибрация, перегрузки до 200 %

1,8…2,5

Очень сильные удары, кратковременные перегрузки до 300 %

2,5…3,0

Коэффициент К т

Рабочая температура подшип-ника, С

100

125

150

175

200

225

250

Значение коэффициента КТ

1,0

1,05

1,10

1,15

1,25

1,35

1,40


Надежность, %

Значение а1

90

1,00

95

0,62

96

0,53

97

0,44

98

0,33

99

0,21

К примеру 1. Заданы: необходимая надежность 98 %, температура узла 95 С, не более; возможны перегрузки до 120 %.

Из таблиц: a1= 0,33; КБ = 1,2; КТ = 1. По (1.3):а3=1/(1,2·1)3= = 0,578; по (1.2): L10=1020/(0,33x 1x0,578)= 5347 млн. об.

6. Определить эквивалентную динамическую нагрузку.

, (1.4)

где X и Y - коэффициенты по таблице 1.9, зависящие от значения (или е);

Fr и Fa - радиальная и осевая нагрузки на один подшипник, Н;

V=1, если вращается внутреннее кольцо подшипника, V= 1,2 - наружное.

Значение коэффициента е для подшипников 0ооо, 06ооо, 36ооо эависит от относительной нагрузки. Следовательно, точное значение е можно установить, только зная типоразмер подшипника.

На конструктивной схеме вала каждой паре подшипников присвоить индексы 1 и 2. Радиальную нагрузку на каждый из в подшипников принять равной заданному значению внешней радиальной нагрузки Qi:

Fr1=Qr1; F r2=Qr2 (1.5)

Последующие вычисления выполнить по одному из приведенных вариантов.

Вариант 1. Приняты радиальные шариковые подшипники типа 0ооо.

а) Внешняя осевая нагрузка на подшипник Аi =0 или Аi 0,19Qri.

Окончательное значение

Pri=VFri. (1.6)

б) Внешняя осевая нагрузка Аi> 0,19Qri.Ориентировочно приняв e=0,21

Pri=0,56VFri+2Ai (1.7)

Вариант 2.Приняты радиально-упорные подшипники типа о06ооо или o36ooo.

Принять e1=e2=0,3. Вычислить ориентировочно Pr1 и Pr2 согласно таблице 1. l0.

Вариант 3.Приняты подшипники типов looo, о46ооо, оббооо, бооо - магнетные.

Из таблицы 1.9 выписать значения е, Х, и Y,соответствующие типу подшипника, и выполнить вычисления по таблице 1.10. Здесь Рri- окончательные значения.


Таблица 1.9 Коэффициенты Х и У

Тип, угол контакта

e

Fa/(FrV)>e**

Тип, угол контакта

e

Fa/(FrV)>e**

X

Y

X

Y

0ooo

 =0

0,014

0,19

0,56

2,30

36ооо

 =12

0,014

0,30

0,45

1,81

0,028

0,22

1,99

0,029

0,34

1,62

0,056

0,26

1,71

0,057

0,37

1,46

0,084

0,28

1,55

0,086

0,41

1,34

0,110

0,30

1,45

0,110

0,45

1,22

0,17

0,34

1,31

0,17

0,48

1,13

0,28

0,48

1,15

0,29

0,52

1,04

0,42

0,42

1,04

0,43

0,54

1,01

0,56

0,44

1,00

0,57

0,54


1,00

1ооо

=12

-

0,32

0,65

3,06

46ooo

 =26

-

0,68

0,41

0,87

=13

-

0,35

2,81

66ooo

 =36

-

0,95

0,37

0,66

6ооо*

-

0,20

0,50

2,50

*Магнетные.

**Если Fa/(V Fr)е, для однорядных подшипников принимать Х= 1, Y= 0. Для подшипников типа 1ооо - X= 1, Y= 0,45ctg.


Вариант 4. Подвижное звено установлено на одном радиальном подшипнике (А = 0) или выбирается подшипник плавающей опоры (схемы 3, таблица 1.2). Окончательное значение

Pr3=Qr3V. (1.8)

К примеру 1. При замыкании по схеме 1 А2= 13 Н. Подшипники типа 0ооо.

По (1.5) Fr1= 40 Н; Fr2= 35 Н; по (1.6) P1 =40 Н;

по (1.7) P2= 0.56135 + 213 = 45,6 Н.

7. Определить расчетную динамическую грузоподъемность для каждого шарикоподшипника, Н:

, (1.9)

где Pri и L10- ранее вычисленные значения.

К примеру 1. .

8. Выбрать серию подшипника по наружному диаметру D и серии по ширине колец B; заполнить знаки в обозначении подшипника:

XXX – ХХХХ0ХХ. XX ... – при d<10 мм,

XXX - ХШХХХ. XX ... - при d мм.

По каталогу, зная внутренний диаметр подшипника d и тип, выбирают наиболее легкую серию диаметров, при которой еще удовлетворяются условия:

Ср.  Cr; (1.10)

nmax  [n] , (1.11)

где Cr и [n]- предельные грузоподъемность и частота вращения по ка­талогу (при этом, в первую очередь, следует ориентироваться на подшипники нормальной ширины - серии по ширине 1 или 0).

Характеристики некоторых типоразмеров подшипников приведены в таблице 1.5.


Таблица 1.10 – Вычисление эквивалентных нагрузок.

Вычислить

Установить соотношения

Вычислить

Установить соотношения

Вычислить

S1

S2

S1S2

A2S2-S1

Fa1

Fa2

Pr1

Pr2

Fr1e1

Fr2e2

-

S1

S1+A2

-

Fr1V

Fr2

-

>

X2Fr2V+Y2Fa2

S2-A2

S2

-

Fr1V

Fr2V

>

-

X1Fr1V+Y1Fa1

Примечание. Индексация в таблице соответствует варианту, когда осевая сила А воспринимается подшип-ником 2. При нагружении осевой силой подшипника 1 все индексы "1" заменить на "2", "2" – на "1". Для узлов с осевым сборочным натягом при вычислении Fa1 и Fa2 следует добавлять усилие натяга Qн.


В реверсируемых механизмах могут изменяться значения и направления нагрузок (червяки, винты). В этом случае необходимо просчитывать оба режима.

К примеру 1. По таблице 1.5 подшипники типа 880ооо при d=4 мм имеют грузоподъемность, Н:

серия диаметров 8, ширины 1 - Cr= 415 < Cp1= 699;

серия диаметров 9, ширины 1 - Cr= 730 > Cp1= 699, но меньше Cp2;

Серия диаметров 1 ГОСТ 10056-75 не предусмотрена;

серия диаметров 2, ширины 0 - Cr1= 902 > Cp2= 797 > Cp1=699.

Для всех серий [n] > n = 850 об/мин. Следовательно, для левой опоры можно принять подшипник типоразмера 1880094,

D = 11 мм; для пра­вой - 0880024, D = 13 мм.

Подшипники одного вала малогабаритных редукторов и большинства механизмов технологически выгодно выбирать либо одинаковыми, либо одного размера по наружному диаметру (таблица 1.11)

Таблица 1.11-Наружные диаметры радиальных и радиально-упорных подшипников

в зависимости от размерной серии по диаметру D (ГОСТ 3478~79), мм

Серия

по D

Внутренний диаметр подшипника, мм

0,6

1,0

1,5

2,0

2,5

3

4

5

6

7

8

9

10

12

15

0

2

2,5

3

4

5

6

7

8

10

11

12

14

15

-

-

8

2,5

3

4

5

6

7

9

11

13

14

16

17

19

21

14

9

-

4

5

6

7

8

11

13

15

17

19

20

22

24

28

1

-

-

6

7

8

9

12

14

17

19

22

24

26

28

32

7
















2

2

2

-

-

-

10

13

16

19

22

24

26

30

32

35

3

-

-

-

-

-

13

16

19

22

26

28

30

35

37

42


К примеру 1 Можно принять оба подшипника типоразмера 0880024 с наружным диаметром 13 мм, либо для левой опоры использовать подшипник с внутренним диаметром не 4 мм, а 5 мм, т.е. типоразмер 1880095 (D=13 мм, Cr= 830 Н). Ориентировочно примем оба подшипника серии 2 по D,0 - по ширине: dxDxB= 4х13х5 мм; Сr= 902 Н, Сor =420 Н.

Обозначение: XXX - 880024. XX

* свободные нули слева в основном обозначении не записывают.


Если значения P определялись как ориентировочные, необходимо выполнить поверочный расчёт. Для этого выписывают из каталога или таблицы 1.5 значения статической грузоподъемности Cor принятых подшипников, определяют относительную осевую нагрузку , соответствующие ей значения e, X, и Y в таблице 1.7 и повторяют вычисления по (1.6) (для радиально-упорных подшипников по таблице 1.10) и (1.8) при действительных значениях e.

Сравнивая новые значения Сp с допускаемыми для ориентировочно принятых подшипников (см. п.8), их принимают либо окончательно, либо переходят к другим сериям по диаметру.

Если действительное значение eq получится меньше ориентировочного ea и после определения нового значения расчётной грузоподъёмности будет соблюдено условие (1.10), можно считать, что подшипники по грузоподъёмности выбраны правильно. При eq > ea следует проверить возможность перехода к более лёгким сериям.


К примеру 1. Для принятыx подшипников Со1 = Со2= 420 Н.

Fa/Cor = 13:420 = 0,031; eq = 0,224, X=0,56, Y=1,96 (промежуточные значения e и Y определяют линейной интерполяцией). Из уравнения (1.6) Pr2= 45,1 Н; из (1.9) Cp2= 789 Н < Сr2=902 Н, но больше Сr = 730 Н для серии 9. Поскольку eq>ea=0,22 и грузо­подъемность подшипников серии 2 явно не используется, следует прове­рить возможность применения серии 9, для которой Cor=340 Н

Fa/Cor = 13:340 = 0,038; eq = 0,234, X=0,56, Y=1,161.

Pr2= 0,56135 +1,6113 = 40,53 Н; Cp2= 708 Н < Сr2=730 Н.

Следовательно, переход на серию 9 возможен. Окончательно принимаются подшипники по ГОСТ 10058-75 сверхлёгкой серии 4х11х4. Обозначение:

ХХХХ – 1880094.ХХ...

9. Выбрать класс точности подшипника; в обозначении записать класс точности (0;6;5;4 или 2) ГОСТ 520-89:

ХХХ - XXXXXXX. ХХ…

В первую очередь ориентироваться на применение подшипников класса 0 (Р0) или наиболее грубого класса, по которому выпускается принятый типоразмер (см. таблицу 1.5). Необходимость в применения более высоких классов точности уста-

Таблица 1.12 - Предельные отклонения размеров и радиальные биения дорожек

качения радиальных и радиалыю-упорных шарикоподшипников.

Ограничение ГОСТ 52089

Класс

точности

dm

Отклонения, мкм

D

Отклонения, мкм

Св.

До

dm

Ri

B

Св.

До

Dm

Ra

EI

ES

max

ei

es

ei

es

max

P0

(0)

0,6

2,5

-8

0

10

-40

0

2,5

6

-8

0

15

2,5

10

-120

6

18

10

18

18

30

-9

18

30

-13

13

30

50

-11

20

P6

(6)

0,6

2,5

-7

0

5

-40

0

2,5

6

-7

0

8

2,5

10

6

-120

6

18

10

18

7

18

30

-8

9

18

30

-8

8

30

50

-9

10

P5

(5)

0,6

10

-5

0

3,5

-40

0

2,5

18

-5

0

5

10

18

-80

18

30

-6

6

18

30

-6

4

-120

30

50

-7

7

P4

(4)

0,6

10

-4

0

2,5

-40

0

2,5

18

-4

0

3

10

18

-80

18

30

-5

4

18

30

-5

3

-120

30

50

-6

5

P2

(2)

0,6

10

-2,5

0

1,5

-40

0

2,5

18

-2,5

0

1,5

10

18

-80

18

30

-4

2,5

18

30

2,5

-120

30

50

навливается:а) сопоставлением заданных требований к отклонениям средних зна­чений диаметра отверстия dm, наружного диаметра Dm и ширины колец с соответствующими предельными отклонениями по классам точности для принятых типоразмеров подшипни-ков;

б) сравнением заданных допускаемых значений радиального биения качения внутреннего Ri и (или) наружного Ra колец c соответ­ствующими предельными биениями принятых типоразмеров в *Включительно этот размер. зависимости от класса точности

(таблица 1.12 или ГОСТ 520-89).

dm, Dm - нормируемое среднее значение диаметра отверстия и наружного диаметра подшипника, соответственно.

EI, ei- нижние предельные отклонения; ES, es - верхние.


К примеру 1.- Задано предельное смещение вала в плоскости опор за счет радиального биения дорожек качения 5 мкм. Поскольку вращается только вал, а наружное кольцо в условиях жестких ограничений радиаль­ного смещения будет устанав-ливаться неподвижно, класс точности подшипника выбирается по биению Ri внутреннего кольца:

Rmax= 5 мкм  Rimax (1.12)

Для принятых подшипников (d = 4 мм) условие (1.12) удовлетворя­ется в классе точности Р5 (Rimax =3,5 мкм).

Обозначение подшипника принимает вид

ХХ5 - 1880094. XX ...

10. Выбрать группу подшипника по радиальному зазору; указать обозначение группы по ГОСТ 24810-60 в схеме

вба

XXX - ХХХХХХХ. XX ...

Группу по радиальному задору выбирают только для радиальных под­шипников. Группа, предпочтительная для приме-нения в общих случаях, именуется "основная": в обозначении подшипника либо проставляется буква М, либо ее опускают, если позиция "в" схемы окажется не заполнен­ной.

Значения радиальных зазоров приведены в таблице 1.13. Кроме основной группы можно использовать и другие: группу 6 - для подшипника плавающей опоры в схеме Таблица 1.13 Радиальные зазоры шариковых радиальных

замыкания 3; группы 7,8,9 с увеличенным однорядных подшипников Gr мкм. Ограничение ГОСТ 24810-80

d, мм

Группа зазора в подшипнике

6

основная

7

8

9

Св.

До

min

max

min

max

min

max

min

max

min

max

2,5

10

0

7

2

13

8

32

14

29

20

37

10

18

0

9

3

18

II

25

18

33

25

45

18

24

0

10

5

20

13

28

20

36

28

48

24

30

1

II

5

20

13

28

23

41

30

53

зазором - для подшипников вертикальных валиков или вали-ков с большой осевой нагрузкой на радиальные подшипники, используемые взамен радиально-упор­ных.


11. Выбрать группу (ряд) по моменту трения; заполнить позицию "в" схемы обозначения:

вба

ХХХ - ХХХХХХХ. ХХ...

Группы по моменту трения, их обозначения и числовые характеристики уста-новлены специальными техническими условиями на подшипники качения. В общих условиях используется основная группа, обозначение которой на схеме не указывается.

К примеру 1. Для выбранного типоразмера приняты основные группы по зазору и моменту трения. Обозначение принимает вид:

5 - 1880094. XX…

12. Составить перечень специальных требований для оформления заказа на подшипники и согласования с подшип-никовой промышленностью. В схеме обозначения подшипника

г XXX - ХХХХХХХ. XX К… У… Т… С… Ш…

заполнить те дополнительные знаки справа от основных, которые однозначно установлены в каталоге.

Позиция "г" - знаки, указывающие на материал деталей подшипника: например, Е - сепаратор из текстолита.

Последующие позиции отражают конструктивные изменения, связанные с удовлетворением требований быстроходности (К…), к покрытиям и шеро­ховатости поверхностей (У…), к уровню шумов и вибрации (Ш…).

Позиция Т… - температура отпуска колец: Т соответствует температуре отпуска 200 С; Т2 - 250; ТЗ - 300; Т4 - 350, Т5 - 400 С. Подшип­ники общего применения могут работать при температурах до 100 С без снижения их номинальной долго-вечности. Позиции Т… таких подшипников опускаются.

Позиция С - марка смазочного материала, которым заполняется закрытый подшипник (типы 88ооо, 98оооо, 98оооо и др.) на заводе-изготовителе подшипника. Можно указать, например, знаки:

С1-подшипники скоростных узлов и узлов с большим сроком службы или предэксплуатационного хранения (заполняется ОКБ 122-7);

С2-под­шипники, работающие в агрессивных средах (ЦИАТИМ-221);

5 - для работы при температурах до 200 С (заполнен ВНИИ НП 207).

К примеру 1. Поскольку температура эксплуатации указана меньше 100 С, знак Т опускается. Подшипник принят закрытого типа, имеет большой срок службы. Других особых требования нет. Обозначение подшип­ника следует дополнить только знаком CI и указать стандарт на типоразмер подшипника:

5-1880094.С1 ГОСТ 10058-75.

1.4. Посадочные места подшипников

Номинальной формой посадочных мест для установки шарикоподшипни­ков служат цилиндрические поверхности и опорные кольцевые плоскости. Если посадочный цилиндр и опорная плоскость (заплечики) образуются на одной детали, в зоне их пересечения формируется переходной участок в виде галтели (криволинейное сопряжение) или проточки (См рис.1.2). Валы и отверстия со стороны монтажа подшипников должна иметь фаски.

Номинальные размеры. Диаметр посадочного цилиндра вала принимается равным номинальному диаметру отверстия подшипника d, а диаметр от­верстия в корпусе - наружному диаметру подшипника D. Высота (длина) посадочных цилиндров

L  В-r, (1.13)

где В - ширина кольца подшипника, мм;

r- координата фасок подшипни­ка (см. таблицу 1.5).

Внешний диаметр упорных торцовых поверхностей вала (заплечиков, колец, ступиц и др.) принимается обязательно больше диаметра кромки фасок:

d1>d+4r. (1.14)

Внутренний диаметр торцовых поверхностей отверстия в корпусе или в корпусных деталях (крышек, резьбовых пробок, колец) должен быть меньше диаметра кромки фаски на наружном кольце подшипника:

d2 < D-5r (1.15)

Наибольший радиус галтели (r1, r2),мм:

r

0,1

0,15

0,2

0,3

0,4

0,5

1,0

r1, r2

0,05

0,1

0,1

0,2

0,2

0,3

0,6


Ширина проточек (рисунок 1.2): S = 0,8 мм, глубина h = 0,3 мм.

Размер фаски:

cx45 при c = r. (1.17)

Допуски размеров. Предельные отклонения размеров принятых подшипников определяют по таблицам ГОСТ 520-89. Необходимый характер сопряжения колец подшипников и посадочных цилиндров достигается выбором полей допусков вала и отверстия в корпусе из числа рекомендованных ГОСТ 3325-77. Сочетания полей допусков отверстия (KB) и наружного диаметра (h8) подшипника c полями допусков посадочных цилиндров вала и отверстия в корпусе образуют посадки с натягом, с зазором или пере­ходные. Методика выбора посадок регламентирована ГОСТ 3325-77. Применительно к шарикоподшипникам опор механизмов приборов для выбора полей допусков и посадок можно воспользоваться таблицей 1.15 настоящих указаний.

При ударных и вибрационных нагрузках поля выбираются по нормам тяжёлого режима работы независимо от расчётной долговечности.

Подшипники точных механизмов (счетно-решающих, функциональных преобразователей и др.) устанавливаются с жестко ограниченными значе­ниями посадочных зазоров и натягов, определяемых расчетом или экспери­ментально. Если предельные значения зазоров и (или) натягов выходят за границы допускаемых, в технических требованиях сборочных чертежей опытного производства записывают:

"Подшипники поз.__ осей I и III установить на вал с натягом 0,004…0,008 мм подбором подшипников по разности средних диаметров цапфы вала и отверстия подшипника в пределах 0,005…0,007 мм. Доработка цапф вала не допускается. Наружные кольца подшипников в отвер­стия стаканов поз. ___ установить с номинально нулевым зазором при от­клонениях 0,002 мм доработкой посадочной поверхности стаканов

(Ra 0,32)".

На длину L посадочной поверхности в общих случаях устанавливают допуски 12…14 квалитетов.

Предельные отклонения радиусов галтелей и фасок назначаются в соответствии ГОСТ 25670-83.

Таблица 1.15 – Выбор посадок.

Характер радиальной нагрузки

Вращающее-ся кольцо

Вид нагружения колец

Пример узла

внутреннего

наружного

Постоянная по направлению Fr.

Внутреннее

Циркуляционное

Местное

Уравновешенные узлы зубчатых, фрикционных и кулачковых механизмов

Наружное

Местное

Циркуляционное

Постоянная по направлению Fr и вращающаяся Ри < Fr

Внутреннее

Циркуляционное

Колебательное

То же, но не уравновешенные, низкие скорости вращения

Наружное

Колебательное

Циркуляционное

То же, но Ри > Fr

Внутреннее

Местное

Циркуляционное

То же, но при вы-соких скоростях вращения

Наружное

Циркуляционное

Местное


2.Выбор полей допусков вала и отверстия в корпусе

А. Поля допусков стальных валов

Вид нагружения

Режимработы

Примеры узлов

Подшипник

Тип и размер

Класс точности




0;6

5;4

2

Циркуляцион-ное или колеба-тельное нагру-жение внутрен-него кольца подшипника

Лёгкий или нор-мальныйP<0,15C

Редукторы самописцев, реле времени, электроприводы и другие при Lh5000 ч

Радиальный d18 mm

h6

h5

h4

Радиальный и радиаль-но–упорный d<100 мм

js6

js5

js4

Нормальный или тяжёлый при:0,07 C

Приводы РЛС, электроприводы исполни­тельные и др. при: Lh<5000 ч

Радиальный d18 mm

k6

js5

js4

Радиальный и радиаль-но–упорный d<100 мм

k6

k6

k4

Местное нагру-жение внутрен-него кольца; вращается нару-жное кольцо подшипника

Лёгкий или нормальный P<0,07Сr

Блоки колес,6apaбаны двухопорные, сателлиты, внутреннее кольцо подвижное

Все размеры радиаль-ных и радиально – упор-ных подшипников

g6

h5

h4

Нормальный или тяжёлый P>0,07Cr

То же, но когда внутреннее кольцо не должно вращаться

h6

h5

h4

Чисто осевые нагрузки при всех режимах работы

Вертикальне валы лимбов, осевых кулачков, маховиков и др.

js6

js5

js4

Б. Поля допусков отверстий корпусных элементов из стали, чугуна, титановых или медных сплавов*

Вид нагружения

Режим работы

Примеры узлов

Схема

замыкания

Класс точности подшипника

0;6

5;4

2

Местное или колебательное нагружение на-ружного кольца

Лёгкий или нормальный P<0,15Сr

Редукторы самописцев, реле времени, электроприводы и другие при Lh5000 ч

Сх.1

Н7

Н6

Н5

Сх.2

Js7

Js6

Js5

Нормальный или тяжёлый 0,07C

Приводы РЛС, электроприводы исполни-тельные и др. при: Lh<5000 ч

Сх.1

Js7

Js6

Js5

Сх.2

К6

К5

К4

Циркуляционное или колебатель-ное нагружение внутреннего коль-ца подшипника; вращается наруж-ное кольцо или оба

Лёгкий или нормальный P < 0,15 Сr

Блоки колес, 6apaбаны двухопорные, сателлиты, маховики Lh5000 ч

Сх.1




Сх.2




Нормальный или тяжёлый 0,07 C

То же при Lh<5000 ч






Допуски формы, допуски расположения и шероховатость посадочных поверхностей должны соответствовать значениям, приведенным: в таблице 1.16

Примеры нанесения допусков, объязателыю указываемых на чертежах или оговариваемых общем записью в технических требованиях, показаны на рис.1.2.

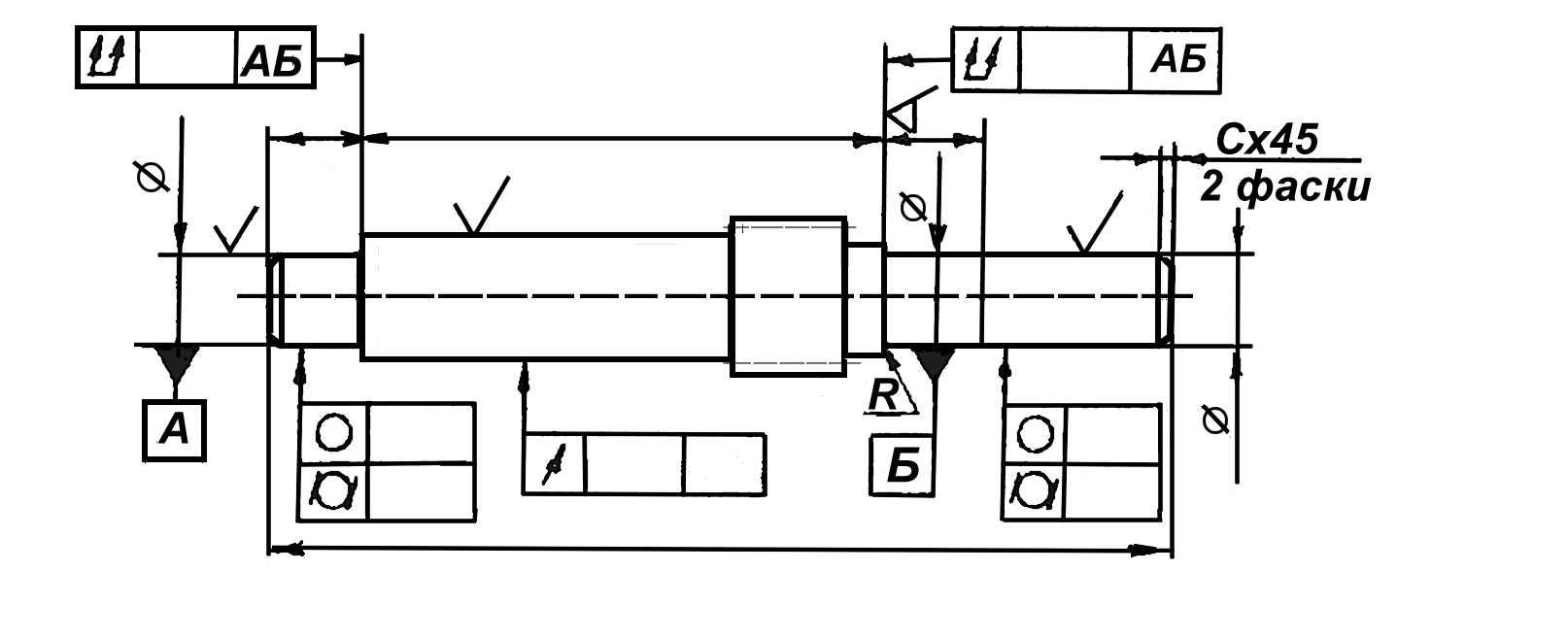

Рисунок 1. 2


Таблица 1.16 - Допуски формы, допуски расположения поверхностей и посадочных поверхностей для установки шарико-подшипников

Параметры

Обозна­чение на чертежах

Допуски и отклонения, мкм, не более, для класса точности подшипника мкм,

Р0

Р6

Р5

Р4

Р2

Допуск цилиндричности вала или отверстия корпуса


IT/4

IT/8

Допуск круглости вала или отверстия корпуса


Допуск соосности отверстия корпуса относительно общей оси


1,5В*

0,5В*

Допуск полного торцового бие-ния заплечиков вала d50 мм


10

7

4

1.6

1.2

Допуск полного торцового бие-ния заплечиков отвер­стия (D80 мм)


25

16

10

4

2.5

Шероховатость поверхно­сти валов, Ra не более


1,25

0,63

0,32

0,16

Шероховатость поверхности отверстий корпуса, Rа не более


1,25

0.63

0,32

Шероховатость поверхности заплечиков вала и отверстия, не более


2,5

1,25

0,63

* Допуск отнесен к размеру В/2.

Примечание. После вычислений допуски округлить до меньших ближайших значений по ГОСТ 24643-81.

Обозначения: IТ- допуск на диаметр отверстия или вала по ГОСТ 25347-82, мкм; В- ширина колец подшипника, мм (см. таблицу 1.5);

d, D - диаметр цапфы (шипа) вала и отверстия в корпусной детали, соответст-венно.


Твердость посадочных поверхностей. Стальные валы и оси механизмов приборов подвергаются термохимической обработке, обеспечивающей, прежде всего, необходимые физико-механические характеристики вала как несущего элемента конструкции. Посадочные поверхности валов дополнительной обработке и покрытиям подвергаются только в особых случаях. Как правило, принятые для валов требования к твердости поверхности удовле­творяют и требованиям к твердости поверхностей для установки подшипников качения:

сталь 45 - улучшение: НRС 26...32; закалка:HRC 36...42;

сталь 20Х - закалка, цементация: HRC 52...56;

сталь 40Х - закалка, отпуск до HRC 40...46;

сталь I2XH3A - закалка, отпуск до 36...40 единиц

сталь 38ХМЮА - нормализация: HRC 32...36; или закалка, азитирова-

ние: HRC 56...62;

сталь 25XI3H2 - закалка, отпуск до HRC 38...42.

1.5 Осевое смещение валов.

Функциональная работоспособность узла “вал-опоры” во многом зависит от степени ограничения осевых смещений вала в подшипниках.

Ориентировочный осевой зазор Gao выбирают в рекомендуемых для заданных условий пределах (см. таблицу 1.8), учитывая особенности нагрузочного и кинематического режима: чем больше частота вращения и осевые нагрузки, чем выше требования к кинематической точности, тем меньше должен быть осевой зазор и больше натяг.

В технических требованиях сборочных чертежей осевые смещения вала оговаривают предельными значениями сборочного зазора (натяга), мм:

Gao min… Gaomax,

с указанием способа его обеспечения и контроля (примеры записей см. разд. 1.2). При этом

Gaomin= Gao- kiTG, (1.27)

Gaomax= Gao- ksTG, (1.28)

где Gao – по таблице 1.3; TG – допуск сборочного зазора, мм по таблице 1.3;

ki TG; ksTG – нижнее и верхнее предельные отклонения осевого зазора от номинального Gao, мм, nри условии, что ki+ks=1.

Если коэффициенты теплового расширении (КТР) материалов вала и корпуса одинаковы или близки по значениям, а разность температур вала и корпуса не превышает 20 С, принимают ki=ks=0,5. В общем случае их выбирают так, чтобы выполнялись условия:

, (1.29)

, (1.30)

где Gamin, Gamax - наименьший и наибольший действительные осевые зазоры в подшипниках, мм,

Gamin, Gamax - наименьший и наибольший допускаемые осевые зазоры, мм (см. таблицу 1.З)

, - абсолютные значения наибольших изменений осевого зазора за счет тепловых вариаций размеров вала и корпуса, уменьшающих |←| и увеличивающих |→| исходный осевой зазор, вычисляемые для двух наиболее неблагоприятных режимов по уравнению:

где d1, d2, D1, D2 - внутренние и наружные посадочные диаметры подшипников 1 и 2, мм;

α1, α2 - углы контакта в подшипниках (см. таблицу 1.5); для подшипников типа 0ооо принять α = 8°;

α tk, αtв – КТР материалов корпуса и вала, °С-1;

tk, tв – заданные предельные значения температуры корпуса и вала, °С, при наиболее неблагоприятных режимах работы;

l0 – расстояние между плоскостями качения замыкающих вал подшипников, мм; верхние знаки использовать при замыкании вала по схеме 1, нижние – по схеме 2 (см. таблицу 1.2).

Если точных данных о тепловых режимах узла нет, уменьшающее вычисляют для режима пуска при tk=tв= tmin - для схемы замыкания 1, или полагая tk=tв=tmax при замыкании по схеме 2. Увеличивающее - вычислять для режима пуска при tk=tв=tmin - для замыкания по схеме 2, или, приняв tk=tв= tmax- при замыкании по схеме 1.

(tmin, tmax – заданные предельные значения температуры эксплуатации).


РАСЧЕТ ТОЧНОСТИ ЗУБЧАТЫХ ПЕРЕДАЧ

1 Общие положения.

Наличие первичных погрешностей при изготовлении и монтаже зубчатых передач приводит к погрешностям в их работе, проявляющихся в кинематической погрешности пе­редачи, представляющей собой разность между действительным и номи-нальным (расчет­ным) углами поворота ведомого зубчатого колеса передачи, а также мертвом ходе, возни­кающем при ревер-сировании передачи. Значения первичных погрешностей различных ти­пов зубчатых передач ограничены стандартами, перечень которых приведен в таблице 1.1.

Стандарты устанавливают 12 степеней точности и 8 видов сопряжении зубчатых ко­лес. В точных механизмах применяются зубчатые колеса 5...8 степеней точности. При этом для высокоточных отсчетных и кинематических цепей механизмов приборов исполь­зуются передачи 5-й степени точности.

Таблица 1.1

Вид передачи Модуль, мм Стандарт Степень точности Вид сопряжения
Цилиндрические, внешнего и внутреннего зацепления с прямозубыми и косозубыми зубчатыми колесами от 1 до 55 ГОСТ 1643-81 3...12

А, В, С, D, Е, Н

0.1...1.0 (исключительно) ГОСТ 9178-81 3...12 D, Е, F,G, Н
реечные прямозубые и косозубые I...40

ГОСТ I0242-8I

3...I2

А, В, С, D, Е, Н

0,1...1,0

(исключительно)

ГОСТ 13506-81 3...12 D, Е, F, G, Н,
конические и гипоидные внешнего зацепления с пря­мыми, тангенциальными и криволинейными зубьями 1...56 ГОСТ 1768-81 4...12 А, В, С, D. Е, Н
конические мелкомодуль­ные внешнего зацепления с прямыми зубьями 0,1...1,0 (исключительно) ГОСТ 9368-81 4...12 D, Е, F, G, Н

червячные цилиндрические с червяками типа ZA, Z1, ZN.ZK

1...25 ГОСТ 3675-81 1...12 А, В, С, D, Е, Н
0,1...1,0 (исключительно) ГОСТ 9774-81 3...12 D, Е, F, G, Н
Необходимая степень точно-сти устанавливается в зависимо-сти от заданной кинема­тической погрешности зубчатой передачи. Вид сопряжения зависит от усло-вий эксплуа­тации зубчатой пере-дачи, главным из которых являет-ся температурной режим.


2 Расчет кинематической погрешности

Для определения кинематической погрешности механизма, составленного из зуб­чатых передач, сначала необходимо определить минимальные и максимальные значения кинематической погрешности каждой пары, а затем произвести суммирование этих погре­шностей относительно заданного вала методом максимума-минимума или вероятностным.

2.1 Минимальное значение кинематической погрешности, мкм

Передачи зубчатые цилиндрические:

, (2.1)

где - допуск на кинематическую погрешность соответственно ведущего и ведомого колеса зубчатой пары; выби-рается из ГОСТ 1643-81 или ГОСТ 9178-81 в зависимости от степени точности колеса.

Передачи зубчатые конические:

, (2.2)

где ¤ - допуск на кинематическую погрешность ведущего и ведомого колес соответ­ственно, выбирается из ГОСТ1756-81 и ГОСТ 9368-81 в зависимости от степени точности.

Передачи червячные цилиндрические:

, (2.3)

где - допуск на погрешность винтовой линии на длине нарезанной части червяка;

- допуск на погрешность профиля витка червяка;

- допуск на кинематическую погрешность червячного колеса.

Значения величин , , выбираются из ГОСТ 3675-81 и ГОСТ 9774-81 в зави­симости от принятой степени точности.

Передачи зубчатые реечные:

, (2.4)

где - коэффициент фазовой компенсации, значение которого выбирается из таблицы 2.2.

Примечание 1.1

В формулах 2.1…2.3 ks - коэффициент фазовой компенсации, выбираемый в зависимости от передаточ­ного числа зубчатой пары u=z2/z1 по таблице 2.1;

В формулах 2.1… 2.4 k1 -коэффициент, зависящий от степени точности;

Коэффициент k1

Тип передачи Степень точности
5;6 7;8
Цилиндрическая; реечная 0,62 0,71
коническая 0,67 0,72
- коэффициент, учитывающий угол поворота ведомого зубчатого колеса, вычисляется по формуле:,

где  (…) - угол поворота ведомого колеса зубчатой пары;

-допуск на кинематическую погрешность зубчатого колеса:

, где Fp и ff параметры, определяемые по таблицам стандартов (см. таблицу 1.1) в зависимости от степени точности. Для цилиндрических зубчатых колёс эти параметры можно определить по таблицам Приложения 1.

Таблица 2.1
u

ks

k

u

ks

k

от 1,0 до 1,5 0,3 0,98

св.4,0 до 4,5

0,90 0,96
св. 1,5 до 2 ,0 0,76 0,85 св.4,5 до 5,0 0,87 0,96
св. 2,0 до 2,5 0,75 0,83 св. 5,0 до 5,5 0,85 0,98
св.2,5 до 3,0

0,74

0,93

св.5,5 до 6,0

0,88 0,96
св.3,0 до 3,5 0,75 0,97 св.6,0 до 6,5 0,94 0,97
св.3,5 до 4,0 0,80 0,96 св. 6,5 0,99 0,98

Если передаточное число не выражается конеч-

ным , числом, а угол поворота ведомого

колеса то принять ks= 0,98

Таблица 2.2
Unp

ks

k Unp

ks

k
от 0,25 до 0,5 0,07 0,90 св. 2,00 до 2.25 0.68 0,87
св. 0,5 до 0,75 0,17 0,95 св.2,25 до 2,50 0.78 0,94
св. 0.75 до 1,00 0,4 0,80 св. 2,50 до 2,75 0,72 0,98
св. 1,00до 1,25 0,65 0,80 св. 2,75 до 3,00 0,68 0,92
св. 1,25 до 1,50 0,65 0,95 св. 3,00 до 3.25 0,73 0,90
св. 1,50 до 1,75 0,60 0,95 св. 3,25 до 3,5 0,83 0,95
св. 1,75 до 2,00 0,59 0,88 св. 3,5 0,98 0,98

Uпр=zрейки/zколеса


2.2 Максимальное значение кинематической погрешности передач, мкм.

Передачи зубчатые цилиндрические и конические

, (2.5)

где k - коэффициент фазовой компенсации, значение которого выбирается из таблицы 2.1 в зависимости от передаточного числа в зубчатой паре и.

- суммарная приведенная погрешность монтажа, мкм.

Передачи червячные цилиндрические:

, (2.6)

Передачи зубчатые реечные:

, (2.7)

где k - коэффициент фазовой компенсации, значение которого выбирается из таблицы 2.2 в зависимости от приведенного передаточного числа


2.3 Суммарная приведенная погрешность монтажа

Рисунок 2.1а

Рисунок 2.1б

Нормируемый стандартами допуск кинематической точности зубчатой передачи обеспечивается технологическим процессом изготовления и контроля зубчатых ко­лес, валов (осей), опорных поверхностей корпусных элементов и процессом сборки с ис­пользованием выбранных по классу точности подшипников качения. Однако уже на ста­дии проектирования зубчатой передачи необходимо соблюдать рациональное соотношение между принятой степенью точности зубчатых колес и допусками на размеры формы и расположения поверхностей, которые прямо или косвенно определяют положение рабочей поверхности зубьев. В таблице 2.3 приведены рекомендуемые значения допусков на элементы зубчатых колес и валов, оказывающих влияние на степень точности зубчатой передачи. На рисун­ке 2.1 и рисунке 2.2 показаны обозначения допусков формы и расположения поверхностей отдельных зубчатых колес (рисунок 2.1) и собранных в узел (рисунок 2.2).

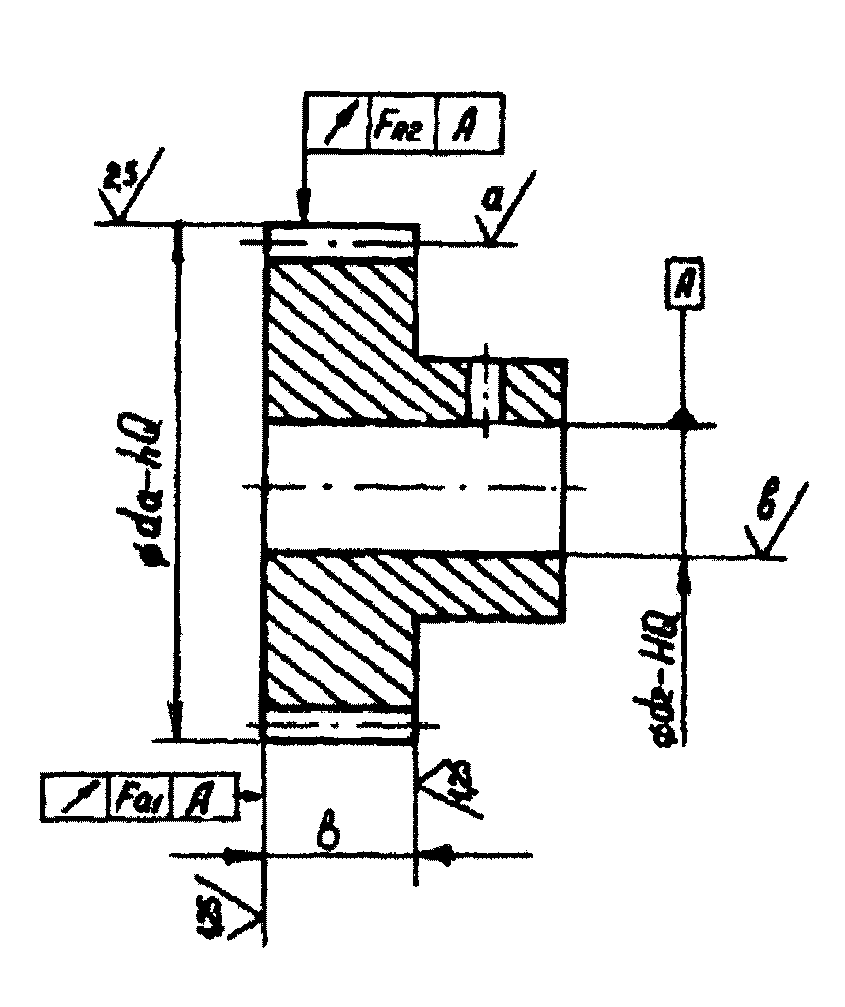

Рисунок 2.2

Для реечных, конических, червячных и винто-вых передач соотношение уровней точ­ности при выборе классов точности подшипников, посадок колёс на вал, допусков на диа­метр поверхности вершин и шероховатостей поверхностей также можно использовать ре­комендации таблицы 2.3.

При назначении на элементы зубчатых колес и валов допусков в соответствии с рекомендациями таблицы 2.3 суммарная приведенная погрешность монтажа отсутствует , В случае назначения (с целью удешевления деталей) более грубых значений допусков, необходимо вычислить значение возможной суммарной погрешности монтажа.

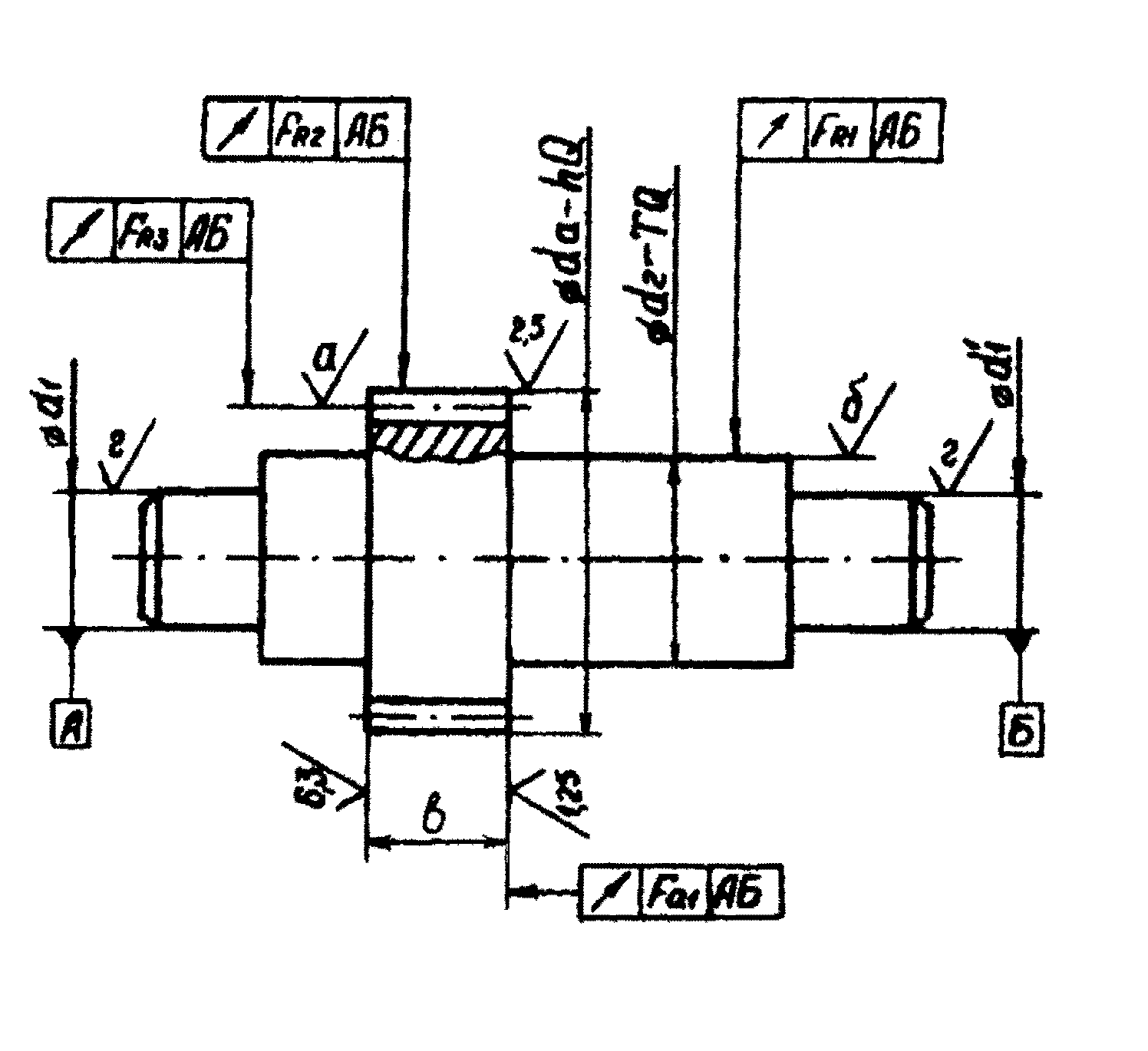

Таблица 2.3 - К выбору допусков на элементы монтажа цилиндрических эвольвентных зубчатых колес на валах по рисунке 2.1 и рис.2.2


Рекомендуемые параметры и характеристики

Степень точности передачи

по ГОСТ 1643-81 или ГОСТ 9178-81


Обозначения:

IT- допуск на диаметр d2 (по ГОСТ 25346-89);

Fr- допуск радиального биения зубча-того венца, в мкм (по ГОСТ 1643-81, - для m > 1 мм или по ГОСТ9178-81, - для m <1 мм );

d - делительный диаметр, мм;

b- ширина венца зубчатого колеса, мм;

F - допуск на направление зуба, мкм (по ГОСТ 9178-81, таблице 7 - для

m <1 мм или ГОСТ 1643-81, табли- це 11 для т  1 мм).

5- 6 7 8
Класс точности подшипников качения

Р4

P5 P6

P6

Посадка ступицы колеса, на вал d2; (НQ/ТQ)

H5/k5* H6/k6

Н7/js6

Радиальное биение посадочной поверхности вала FR1 мкм

IT5/4 IT6/4 IT6/2

Радиальное биение поверхности вершин зубьев FR2, мкм

FR2=0,6Fr

Предельное отклонение диаметра окружности вершин hQ

h7

h8

Биение базового торца шестерни или колеса Fa1 мкм; d, мм

Биение базового торца колеса после сборки Fa2 мкм

Fa2=1,2Fa1

Радиальное биение зубчатого венца FR3 ,мкм

FR3=0,75Fr,

Шероховатость поверхности

рабочих профилей зубьев - а

0,63 1,25

посадочной поверхности вала -б

0,32 0,63 1,25

посадочной поверхности ступицы колеса -в

0,63 1,25

поверхности цапф вала -г

0,32 0,63 1,25

Для зубчатых цилиндрических, конических и червячных колес:

, (2.8)

где er - монтажное радиальное биение зубчатого колеса;

ea - монтажное осевое биение зубчатою колеса.

 - угол профиля исходного контура зубчатого колеса; (=20);

 - угол наклона линии зуба зубчатого колеса;

Монтажное радиальное биение может быть определено по формуле:

, (2.9)

где - избыточное радиальное биение посадочной поверхности вала, мкм.

, (2.10)

где принятое значение радиального биения посадочной поверхности вала, отличное от табличного значения .

- избыточное радиальное биение зубчатого венца, мкм:

, (2.11)

принятое значение радиального биения зубчатого венца отличное от табличного ;

избыточное радиальное биение дорожек качения внутреннего кольца шарикоподшипников, на которых установлен вал данного колеса:

, (2.12)

где принятое радиальное биение дорожек качения внутреннего кольца в случае при­менения шарикоподшипников более грубого класса точности, чем рекомендуется по табли­це 2.3. Значения радиального биения дорожек подшипников выбираются по ГОСТ 520-89

Осевое биение зубчатого колеса определяется по формуле:

, (2.13)

где избыточное торцевое биение базового торца шестерни или колеса, мкм;

' (2.I4)

где - принятое торцовое биение базового торца шестерни или колеса значения , отличное от рекомендуемого по таблице 2.3.

избыточное торцовое биение базового торца колеса после сборки, мкм

, (2.15)

где -принятое торцовое биение базового торца колеса после сборки отличное от значения рекомендуемое по таблице 2.3;

- избыточное торцовое биение дорожек шарикоподшипников:

, (2.16)

где - торцовое биение дорожек шарикоподшипников более грубых классов точности,

чем рекомендуется по таблице 2.3. Значения торцового биения дорожек выбираются по ГОСТ 520-89.

Суммарная приведенная погрешность монтажа цилиндрических червяков может быть определена по формуле:

. (2.17)

Значения ea и er могут быть вычислены по формулам (2.9) и (2.13).


2.4 Значение кинематической погрешности зубчатой передачи в угловых единицах.

При расчете погрешностей механизма в угловых единицах, вычисленные по форму­лам (2.1)...(2.7) значения минимальной и максимальной кинематической погрешностей из линейных единиц (мкм) переводятся в угловые (...'):

, (2.18)

где - минимальное или максимальное значение кинематической погрешности, (...');

- минимальное или максимальное значение кинематической погрешности, мкм;

d - делительный диаметр ведомого колеса зубчатой пары, мм.

2.5 Суммарная кинематическая погрешность зубчатого механизма

2.5.1 При расчете по методу максимума-минимума

, (2.19)

где - максимальное значение кинематической погрешности зубчатой пары, вычисленное в зависимости от вида передачи;

- передаточное отношение от вала, на котором находится ведомое колесо данной зубчатой пары, до вала, к которому приводится погрешность.

Полученное по формуле (2. 19) значение кинематической погрешности должно быть меньше или равно допустимому значению погрешности, заданному для данной кинемати­ческой цепи механизма.

2.5.2 При расчете по вероятностному методу

Координата середины поля рассеяния кинематической погрешности зубчатой пары:

, (2.20)

где i - номер зубчатой пары.

Поле рассеяния кинематической погрешности зубчатой пары:

. (2.21)

Координата середины поля рассеяния кинематической погрешности рассматривае­мой цепи механизма:

. (2.22)

Суммарное вероятностное значение кинематической погрешности рассматривае­мой цепи механизма:

, (2.23)

Процент риска р,% 10 4.5 1,0 0,27

Коэффициент t1

0,26 0,35 0,46 0,57
где t1 - коэффициент, зависящий от процента риска, значение его

выбирается из следующей таблицы


Вероятностное значение кинематической погрешности цепи, состоящей из одной зубчатой пары, определяется по формуле:

, (2.24)

где Kp- вероятностный коэффициент, значение которого выбирается из таблиц (2.4)...(2.6), в зависимости от вида передачи,

Таблица 2.4-Значение коэффициента Кp для цилиндрических и конических зубча­тых передач

Про­цент

риска

Передаточное число
от 1,0 св. 1,5 св.2,0 св.2,0 св.3,0 св.3,5 св.4,0 св.4,5 св.5,0 св.5,5 св.6,0 св
до 1,5 до 2,0 ДО 2,5 ДОЗ до 3.5 до 4,0 до 4,5 до 5,0 до 5,5 до 6,0 до.6,5 6,5
32 0,58 0,68 0,60 0,74 0,71 0,71 0,68 0,71 0,78 0,70 0,78 0,80.
10 0,92 0,78 0,73 0,88 0,82 0,32 0,80 0,82 0,90 0,88 0,91 0,94
4,5 0,95 0,83 0,81 0,91 0,91 0,91 0.88 0,92 0,94 0,94 0,94 0,96
1,0 0,96 0,84 0,82 0,92 0,95 0,95 0,94 0,95 0,97 0,95 0,96 0,96

Таблица 2.6--Значение

коэффициента Кp

для червячной передачи

Процент риска р,% Коэффициент Кр

32

0,79

10

0,87

4,5

0,89

1,0

0,92

0,25

0,93

процента риска и передаточного числа.


Таблица 2.5 - Значение коэффициента К для зубчатой реечной передачи

Про­цент риска Приведенное передаточное число
От 0,25 до0,50 св. 0,5 до0,75 св.0,75 до 1,00 св.1,00 до 1,25 св.1,25 до1,50 св.1,50 ДО 1,75 св.1,75 до2,00 св.2,00до2,25 св.2,25 до2,50 св.2,50 до 2,75 св.2,75 до 3,00

32

10

4,5

1,0

0,54 0,81 0,85 0,88 0,62 0,83 0,87 0,89 0,42 0,75 0,77 0,78

0,54 0,70 0,76 0,78

0,70 0,86 0,88 0,89 0,70 0,86 0,86 0,89 0,76 0,86 0,84 0,86 0,73 0,81 0,84 0,86 0,76 0,84 0,90 0,93 0,76 0,91 0,93 0,95 0,73 0,82 0,86 0,88


2.6 Кинематическая погрешность планетарных механизмов

При проектировании механизмов часто возникает требование компоновки, при кото­рой входной и выходной валы были бы соосны. Такая задача лучше других способов реша­ется планетарными зубчатыми механизмами. Одной из наиболее распротра-ненных явля­ется кинематическая схема механизма, представленная на рисунке 2.3. При этом вопрос о том, какое из центральных колее должно быть неподвижным (а или с), решается в зависимости от требуемой ориентации входного и выходного вала

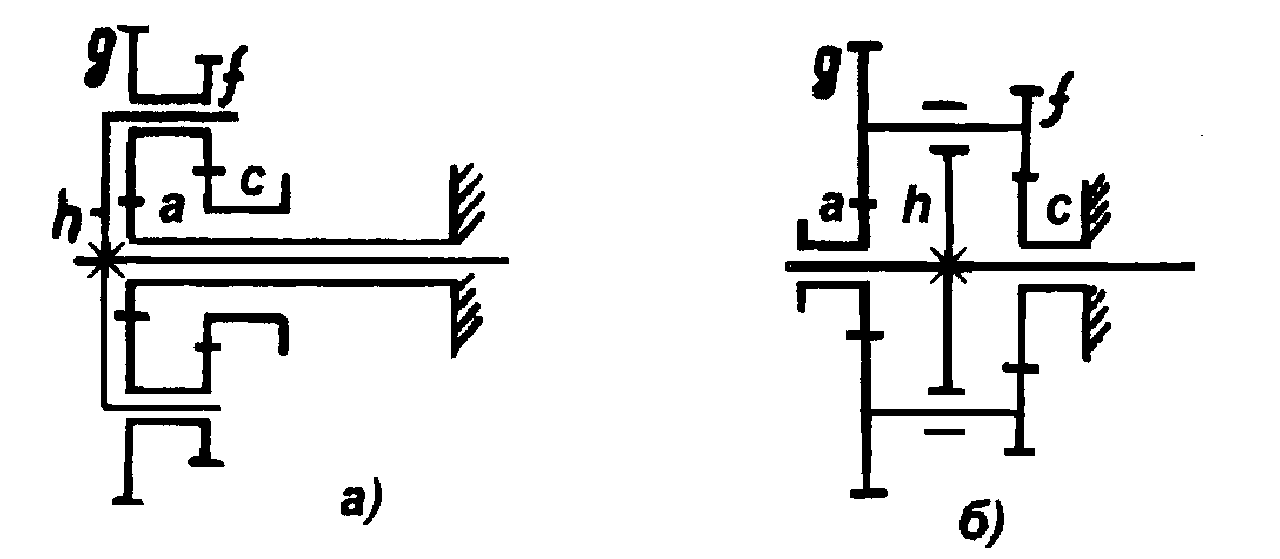

Рисунок 2.3

Передаточное отношение механизма по схеме 2.3а при ведущем водиле h опре­деляется по формуле:

, (2.25)

а для механизма по схеме рис. 2.3:б

. (2.26)

Суммарная кинематическая погрешность планетарного механизма рассчитывается в соответствии с вышеприведенной методикой, но при этом водило условно считается не­подвижным, а кинематическая погрешность суммируется от вала неподвиж-ного централь­ного колеса до вала подвижного центрального колеса.


2.7. Методы достижения заданной кинематической погрешности

В случае если расчетное значение суммарной кинематической погрешности превы­шает заданное, его можно уменьшить за счет следующих мероприятий:

1. Применением зубчатых колее более высоких степеней точности, начиная с пос­ледних (выходных) ступеней.

2. Уменьшением приведенной погрешности монтажа за счет выбора подшипников более высокого класса точности и уменьшением допусков на погрешность формы и раз­меров посадочных мест зубчатых колес.

3. Перераспределением передаточных отношений между ступенями механизма с целью увеличения передаточных отношений последних ступеней при соответствующем уменьшении передаточных отношений первых ступеней.

4. Увеличение процента риска и соответствующим уменьшением значения коэффи­циента t1 в формуле 2.23.

2.8. Рекомендации по расчету кинематической погрешности

Номер колеса d u

Fr

Fp

ff

fhk

k1

ks

k

k



ii

t1

1













2



























Расчет кинематической погрешности зубчатого механизма производится после оп­ределения геометрических размеров зубчатых колес, составляющих механизм. Далее в за­висимости от типов зубчатых передач (цилиндрические, конические, червячные, реечные) и степени точности по соответствующим стандартам (см. таблицу 1.1) составить таблицу первичных погрешностей, а также параметров и коэффициентов, учитываемых при расчете кинематической погрешности

После этого произвести расчет кинематической погрешности заданной кинематиче­ской цепи.


3. Расчет погрешности мертвого хода

Мертвый ход возникает в механизмах, работающих в реверсивных режимах. Сос­тавляющими погрешности мертвого хода зубчатых механизмов являются зазоры между рабочими поверхностями зубьев, зазоры в опорах валов и упругие деформации: скручи­вание и изгиб валов.

3.1 Определение вида сопряжения.

В зависимости от вида сопряжения в зацеплении устанавливается значение гаранти­рованного бокового зазора Jnmin,, кoтоpoе в свою очередь определяется в зависимости от условий эксплуатации с учетом температурного режима, способа смазывания и окружной скорости работы зубчатых колес. В мелкомодульных зубчатых колесах основным крите­рием для выбора вида сопряжения является температурная деформация.

Минимальный боковой зазор из условий предотвращения заклинивания зубьев при температурных деформациях пр определяется в зависимости от типа передач по следую­щим формулам:

3.1.1 Передачи цилиндрические зубчатые и червячные:

, (3.1)

где пр - допустимый зазор, мкм;

d1 ,d2 -диаметры делительной окружности шестерни и колеса соответственно, мм;

1, 2, k,- температурный коэффициент теплового расширения материала шес­терни, колеса и корпуса соответственно, "С;

t0- нормальная температура, °С (t0= 20°C);

t - рабочая температура, °С;

tw- угол зацепления шестерни и колеса;

т - модуль зацепления, мм.

Для цилиндрических зубчатых и червячных передач, у которых имеются колеса из искусственных смол или других пласт-масс, необходимо учитывать набухания венца во влажной атмосфере. В этом случае минимальный допустимый зазор равен:

, (3.2)

где d- ширина части колеса, изготовленной из пластмассы, мм;

- коэффициент набухания пластмассы (для полиамидных смол  = 0,05 %).

3.1.2. Передачи зубчатые конические

(3.3)

где е1, е2 - угол делительного конуса шестерни и колеса соответственно;

dei,de2- внешний делительный диаметр шестерни и колеса соответственно.

Значения температурных коэффициентов линейного расширения различных материалов, приведены в таблице 3.1

Таблица 3.1

Материал Марка

105С-1

Материал Марка

105С-1

Чугун белый 0,8

Алюми-

ниевый

сплав

АМг 2,36
серый

1,05

Д16-Т 2,27
ковкий 1,1 В95 2,31
Сталь 10…20

1,16

АЛ2 2,11
30,45,А12 1,06 АЛ3 2/2
40Х 1,34 АЛ9 2,3
40Х13 1,1 Бронза БрОФ6,5-1,5 1,72
Х18Н9Т 1,6 БрОЦ4-3 1,8
ШХ15 1,4 БрАЖ9-4 1,62
30ХГСА 1,1 БрБ2 1,66
12ХН3А 1,2 Латунь Л62 2,06
25Х13Н2А 1,2 ЛС59-1 2,06
Минимальное значение бо­кового зазора, определяю­щее вид соп­ряжения, наз­начается из условия: Jnmin Jпр и выбирается по таблицам соответствующих стандар­тов (см. таблицу 1.1)


3.2 Минимальное значение мертвого хода передачи

Для всех видов передач минимальное значение мертвого хода, приведенное к дуге делительной окружности, определяется по формуле:

(3.4)

где Jt min - гарантированный боковой зазор, мкм

аt,- торцовый угол профиля;

 - делительный угол подъема винтовой линии червяка. Для косозубых колес = для прямозубых =0.

3.3 Максимальное значение мертвого хода передач

3.3.1 Передачи зубчатые цилиндрические:

, (3.5)

где EHS1, EHS1 -наименьшее дополнительное смещение исходного контура шестерни и колеса соответственно, мкм;

TH1, TH2 -смещение исходного контура шестерни и колеса соот­ветственно, мкм;

fа - предельное отклонение межосевого расстояния, мкм;

Gr1 и Gr2 - радиальный зазор в опорах шестерни и колеса соответственно, мкм.

3.3.2 Передачи зубчатые конические:

, (3.6)

где - наименьшее отклонение средней делительной толщины зуба по хорде шестерни и колеса соответственно, мкм;

fAM1, fAM2 -- предельное осевое смещение зубчатого венца шестерни и колеса соответственно, мкм;

E - предельное отклонение межосевого угла передачи;

- допуск на среднюю делительную толщину зуба по хорде в шестерне и колесе соответственно, мкм;

Ga1, Ga2- осевой зазор в опорах шестерни и колеса, мкм;

1, 2- угол делительного конуса шестерни и колеса соответственно.

3.3.3 Передачи червячные цилиндрические:

, (3.7)

где - наименьшее отклонение толщины витка по хорде, мкм;

- допуск на толщину витка, мкм;

fa - предельное отклонение межосевого расстояния червячной передачи, мкм;

fac - предельное отклонение межосевого расстояния в обработке fac = 0,75 fa.

3.3.4 Передачи зубчатые реечные:

. (3.8)

Все значения величин, входящих в формулы (3,5)...(3,8), выбираются по таблицам стандартов, указанных в таблице 1.1 в зависимости от типа передач, степени точности и вида сопряжения. Значения радиальных Gr,. и осевых Ga зазоров назначаются в зависимо­сти от типа опор.

3.4 Погрешность мертвого хода в угловых единицах (...')

При необходимости получения погрешности мертвого хода в угловых единицах, вычисленные по формулам (3.5) ... (3.8) значения минимальной и максимальной погреш­ностей, из линейных единиц (мкм) переводятся в угловые (...'):

(3.9)

где J - минимальное или максимальное значение погрешности мертвого хода в угловых единицах (...');

Jt- минимальное или максимальное значение погрешности мертвого хода в мкм,

d - делительный диаметр ведомого колеса зубчатой пары, мм.

3.5 Суммирование погрешностей мертвого хода, вызванных боковым зазором в передаче.

3.5.1 При расчете по методу максимума-минимума:

, (3.10)

где J max i - максимальное значение мертвого хода i-ой ступени, рассматриваемой кинематической цепи;

ii передаточное отношение между валом ведомого колеса зубчатой пары и валом, к которому приводится погрешность

3.5.2 При расчёте по вероятностному методу:

1. Определить координату середины поля рассеяния погрешности мертвого хода каждой ступени:

. (3.11)

2. Определить поле рассеяния погрешности мертвого хода каждой ступени:

. (3.12)

3. Определить суммарную координату середины поля рассеяния, рассматриваемой кинематической цепи

, (3.13)

где EVj - координата середины поля рассеяния i-ой ступени.

4. Суммарное вероятностное значение погрешности мертвого хода, рассматривае­мой кинематической цепи:

, (3.14)

Процент риска р,%

10 4,5 1,0 0,27

Коэффициент t2

0,21 0,28 0,39 0,46

где Vji - поле рассеяния i-ой ступени,

t2- коэффициент, учитывающий процент риска. Его значение вбирается по таблице:


3.6 Погрешность упругого мертвого хода

3.6.1. Погрешность упругого мертвого хода от скручивания валов

Эта погрешность определяется как двойной угол скручивания вала при нагружении его крутящим моментом:

(3.15)

где - двойной угол скручивания вала, рад;

Т- крутящий момент на валу, Н-мм;

l - расстояние между средними плоскостями зубчатых колес, установленных на валу, или расстояние между средними плоскостями колеса и места съема движения с вала, мм;

Jp- полярный момент инерции поперечного сечения вала, мм4. Для вала круглого сечения Jp =л•d4/32•,

G - модуль упругости материала вала при кручении, МПа. Для стали G = 8104 МПа.

Значение погрешности упругого мертвого хода от скручивания для стального вала круглого сечения в угловых минутах (...') определяется по формуле:

, (3.16)

где dв- диаметр вала, мм.

Суммарная погрешность мертвого хода от скручивания валов кинематической цепи определяется по формуле:

(3.17)

где - погрешность упругого мертвого хода от скручивания отдельных валов,

- передаточное отношение между i-тым валом и выходным валом, рассматри­ваемой кинематической цепи.

3.6.2 Погрешность упругого мертвого хода от изгиба валов, приведенная к оси ве­домого колеса зубчатой пары в угловых минутах (...') для стальных валов круглого сече­ния определяется по формуле:

а б

Рисунок 3.1

, (3.18)

где Т2 - крутящий момент на валу ведомого колеса зубчатой пары, Н-мм;

dw2 - диаметр начальной окружности ведомого колеса, мм;

, - диметры валов, на которых установлены ведущее и ведомое колеса данной зубчатой пары, мм;

k1, k2 - коэффициенты, учитывающие расположение зубчатых колес относительно опор вала, мм. Для схемы на рисунке. 3.1а , для схемы на рисунке. 3.16 .

Если , то погрешность упругого мертвого хода от изгиба валов не учитывается.

Суммарная погрешность упругого мертвого хода от изгиба валов может быть опре­делена по формуле:

(3.19)

- погрешность упругого мертвого хода от изгиба валов i-ой зубчатой пары;

- передаточное отношение между валом ведомого колеса данной пары и валом, к которому приводится погрешность.

3.7 Полная погрешность мертвого хода

Полная погрешность мертвого хода представляет собою сумму погрешностей мерт­вого хода от зазоров между зубьями, определяемую по формулам (3.10) или (3.14), и по­грешностей упругого мертвого хода, определяемой по формулам (3.17) и (3,19),

Таким образом

(3.20)

или , (3.21)

где - допустимое значение погрешности мертвого хода кинематической цепи.


3.8 Погрешность мертвого хода в планетарных механизмах

Погрешность мертвого хода, вызванная боковым зазором между зубьями в отдельно взятых зубчатых парах, составляющих планетарный механизм, определяется по формулам (3.1)...(3.8). Суммарная погрешность (максимальная) мертвого хода в (...') между водилом и подвижным центральным колесом для схемы на рисунке 2.За может быть определена по формуле:

(3.22)

а для схемы на рисунке 2.3б по формуле

(3.23)

где da, dc- диаметры делительных окружностей центральных колес, мм;

,- максимальная погрешность мертвого хода в зубчатых парах, мкм;

, - передаточные отношения планетарного механизма, вычисляемые по фор­мулам (2.25) или (2.26).

При суммировании вероятностным методом:

для схемы на рисунке 2.3а:

; (3-24)

-для схемы на рисунке 2.3.6:,

, (3.25)

где - координата середины поля рассеяния погрешности мертвого хода для планетар­ного механизма на рисунке 2.3,а:

, (3.26)

где - координата середины поля рассеяния погрешности мертвого хода для планетарного механизма на рисунке. 2.36:

Eva-g и Evf-c - координаты середины поля рассеяния погрешности мертвого хода зубчатых пар a-g и f-c, вычисляемые по фор-

муле (3.11);

Va.g, Vf-c - поле рассеяния погрешности мертвого хода зубчатых пар a-g и f-c, вычисляемых по формуле (3.12);

t2- коэффициент, учитывающий процент риска. Его значения выбираются по таб­лице 3.2.

3.9 Способы уменьшения погрешности мертвого хода.

В случае превышения расчетной суммарной погрешности над допустимой необхо­димо принять меры по уменьшению погрешности мертвого хода. Основные из них сле­дующие:

1. Уменьшение зазора в опорах валов.

2. Применение специальных конструкций зубчатых колес, уменьшающих или устра­няющих боковой зазор между зубьями. Наиболее эффективными являются безлюфтовые зубчатые колеса, состоящие из 2-х колес: основного и поджимного и устанавливаемых между ними пружинами (винтовыми или плоскими).

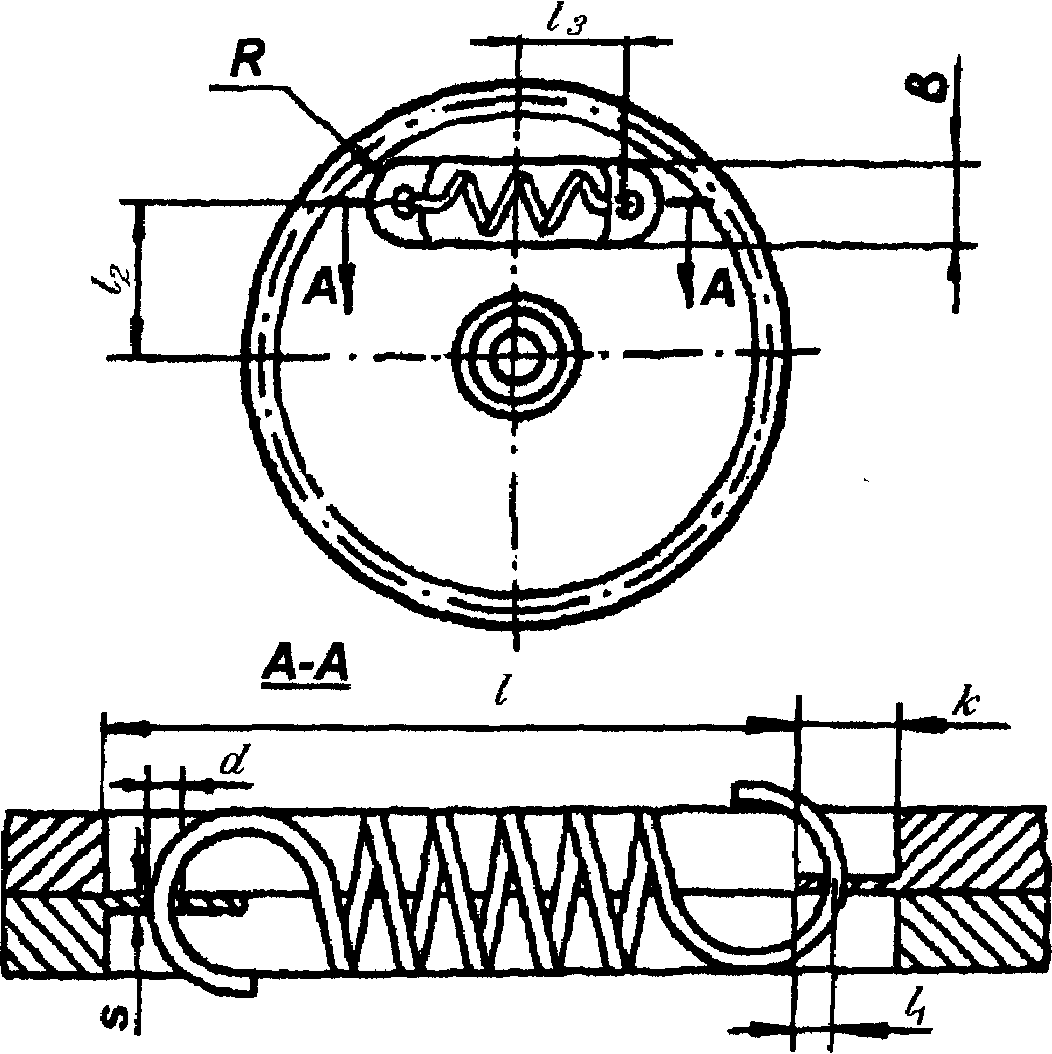

Рабочее усилие пружины (в Н) определяется из условия:

, (3.28)

где Ткр - момент, передаваемый валом, на котором устанавливается бсзлюфтовое зуб­чатое колесо, Н мм;

l2- расстояние между осями пружины и зубчатого колеса, мм;

n - количество пружин.

Расчет усилия пружины по формуле (3.28) производится в случае применения пру­жин сжатия или растяжения. В случае использования конструкций безлюфтовых колес с пружинами, создающими вращающий момент, пружина выбирается по условию:

. (3.29)

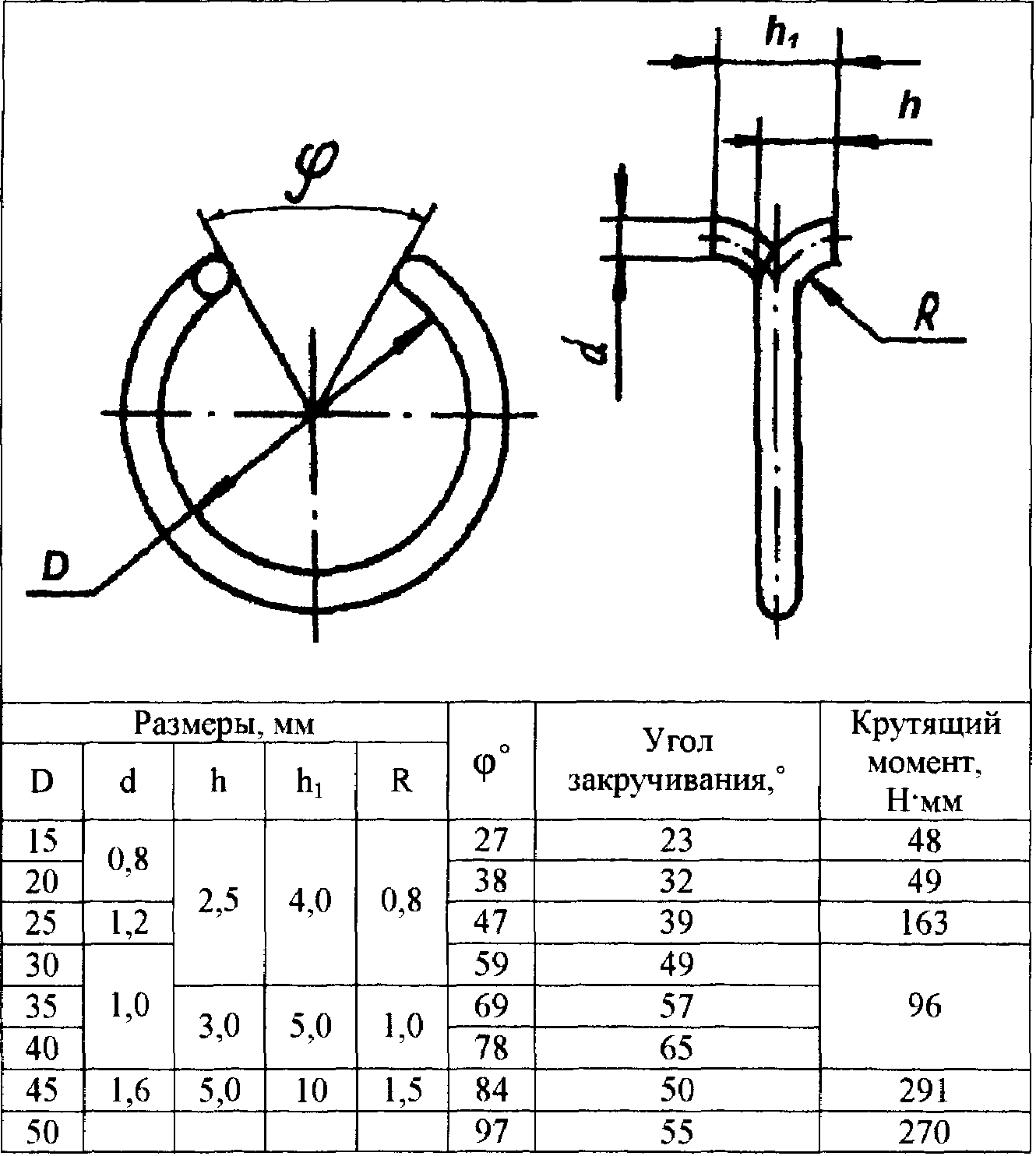

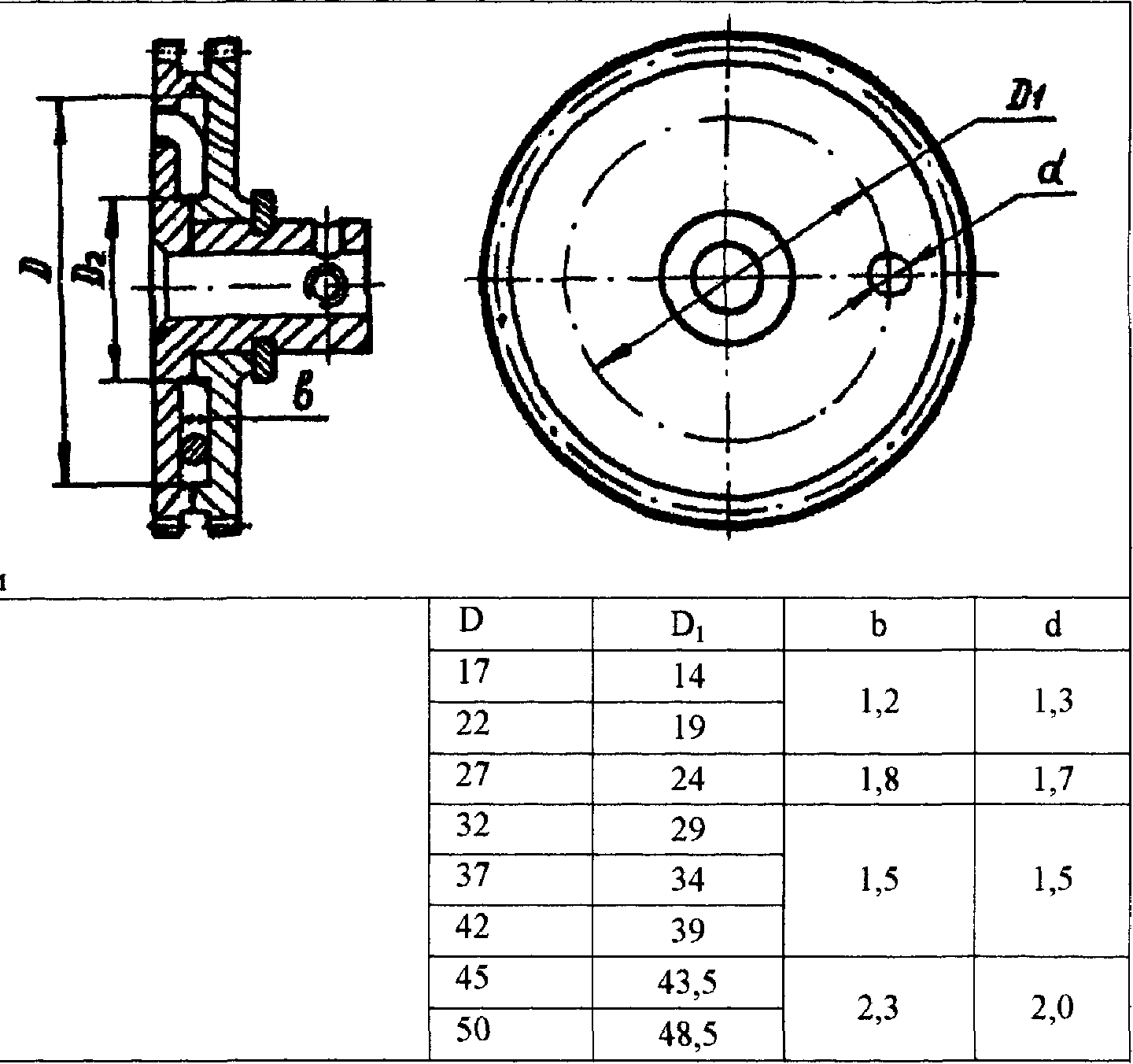

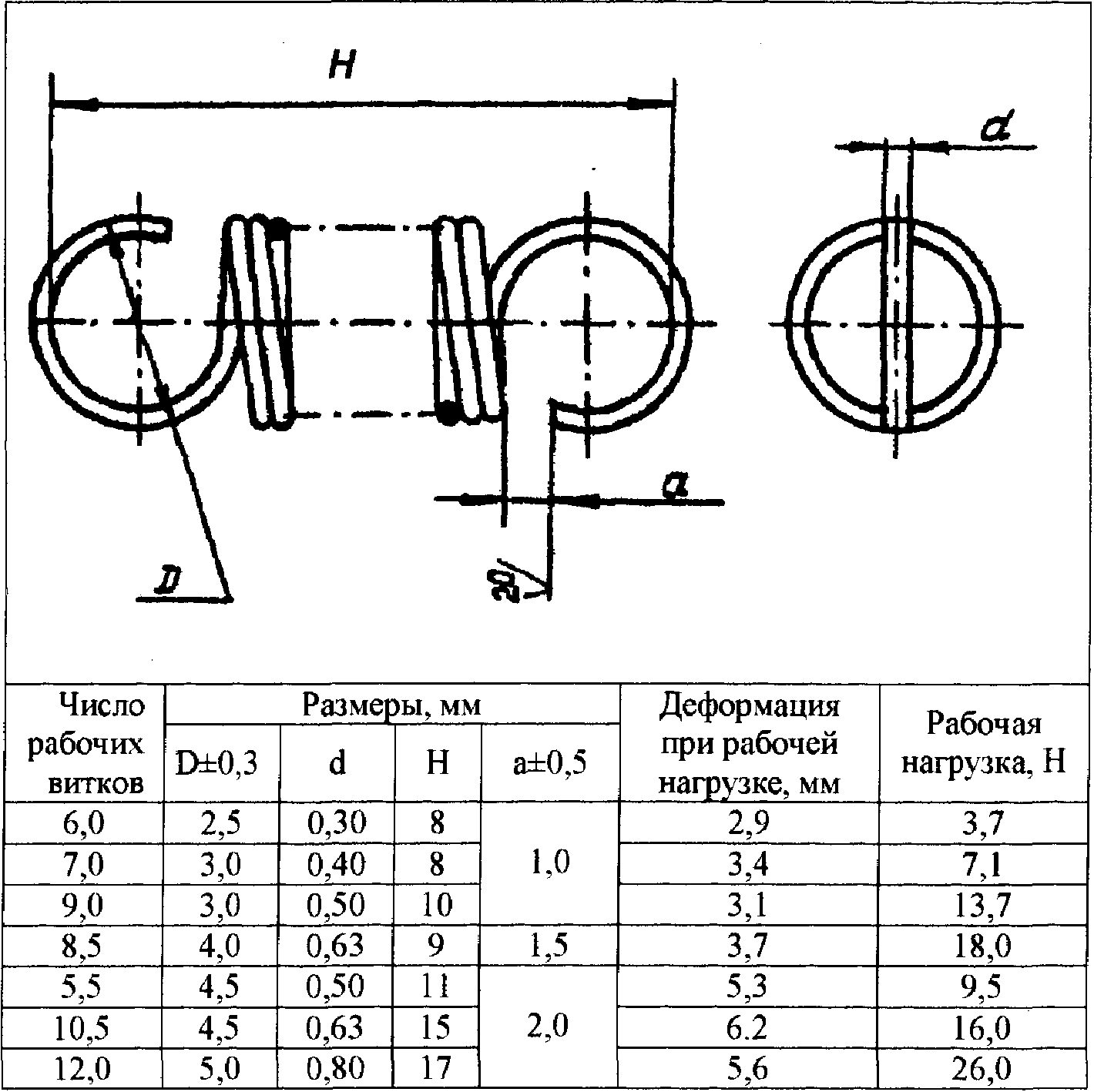

Конструкции и размеры элементов безлюфтовых колес в зависимости от потребного усилия пружины приведены в Приложении 2.


3.10 Рекомендации по расчету погрешности мертвого хода

Номер
колеса
d

aW

Jnmin

fa

EH

TH

faM

E

TŜ

fac

Gr

Ga

t2

1















2















3















4















Расчет погрешности мёртвого хода производится после определения геометричес­ких размеров зубчатых колес и выполнения компоновки механизма с целью определения положения зубчатых колес на валах и значений пролетов валов. Далее необходимо оп­ределить минимальный боковой зазор из условий предотвращения заклинивания зубьев при температурных деформациях по формулам (3.1)...(3.3), выбрать вид сопряжения, зна­чения величин, входящих в формулы (3.4)...(3.8), в зависимости от видов передач по ста­ндартам (таблица 1.1). Значения этих величин свести в таблицу, куда также занести значе­ния других параметров, входящих в формулы (3.4)...(3.8):

После составления таблицы исходных данных произвести суммирование погрешно­стей в заданной кинематической цепи


Таблица 1-Нормы кинематической точности
Степень точности Обозначение

Модуль т, мм

Делительный диаметр d, мм

До 12 Св. 12 до 20 Св. 20 до32 Св. 32 до 50 Св. 50 до 80 Св. 80 до 125 Св. 125 до 200 Св. 200 до 315 Св. 315 до 400
мкм
5 Fr От 0,1 до 0,5 7 8 9 10 12 14 16
Св.. 0,5 до 1,0 9 10 11 12 14 16 19 22 22
Fp

От 0,1до<1,0

10 11 12 14 16 19 22 25 30
6 Fr От 0,1 до 0,5 11 12 14 16 19 22 26

Св.0,5до<1,0

15 16 18 20 22 25 30 35 36
Fp

От0,1до<1,0

16 17 19 22 25 30 36 40 45
7 Fr От 0,1 до 0,5 16 18 20 22 26 30 36

Св. 0,5 до < 1,0

21 22 24 26 30 36 42 48 50
Fp

От0,1до<1,0

22 24 26 30 35 42 50 56 63
8 Fr От 0,1 до 0,5 19 21 25 28 32 38 45

Св,0,5до<1,0

26 28 30 34 38 45 50 55 63
Fp

От0,1до<1,0

32 34 38 42 50 60 70 80 90

*- для этих диапазонов диаметров числовые значения допусков относятся к зубча­тым колесам с модулями свыше 0,5 мм

Fr -допуск на радиальное биение зубчатого колеса;

Fp -допуск на накопленную погрешность шага зубчатого колеса

Таблиц 2-Нормы плавности работы

(показатель ff-допуск на погрешно­сть

профиля зуба)

Обоз­на-

че­ния

Модуль т. мм

Степень

точности

5 6 7 8
мкм

ff

От 0,1 до 0,5 5 7 9 11

Св. 0,5 < 1

3 4 10 13
Приложение 1


Таблица 3-Нормы контакта зубьев (показатель f)

Обоз наче ния

Ширина зубчатого венца bw, мм

Степень точности
5 6 7 8
мкм

f

До 10 6 7 9 13
Св. 10 до 20 7 9 11 15
Св. 20 до 40 7 9 11 17

Таблица 5 - Нормы бокового зазора (показатели –EWms или +EWmi

cлагаемое I и –EWs или EWi)

Вид сопряжения

Степень точности

по нормам плавности

Делительный диаметр d, мм
До 12 Св. 12 до 20 Св. 20 до32 Св. 32 до 50 Св. 50 до 80 Св. 80 до 125 Св. 125 до 180 Св. 180 до 250 Св. 250 до 315 Св. 315 до 400
мкм
H 3-7 3 4 5 6 7 8 9 9 10 10
G 3-6 8 9 11 13 15 17 19 25 28 30
7 11 12 13 15 17 19 21 26 28 32
8 15 16 17 18 20 22 24 30 32 35
F 3-6 12 15 18 21 24 26 30 36 40 45
7 15 16 19 22 25 28 32 36 40 45
8 18 20 22 25 28 32 36 40 42 45
E 3-7 19 22 26 30 36 42 48 55 63 70
8 24 26 30 35 40 45 50 60 63 70
9 28 32 36 40 45 50 55 60 63 70
D 3-7 28 34 40 48 55 63 75 85 95 105
8 34 38 42 48 55 63 80 85 95 105
9 38 42 48 55 60 70 80 90 100 110

Таблица 4 -Нормы бокового зазора (показатели Jnmin,fa)

Вид сопряжения Класс отклонений межосевого расстояния* Обозначения

Межосевое расстояние aw, мм

До 12 Св. 12 до 20 Св. 20 до32 Св. 32 до 50 Св. 50 до 80 Св. 80 до 125 Св. 125 до 180 Св. 180 до250 Св. 250 до 315

Св. 315 до 400

мкм
H II
Jnmin
0 0 0 0 0 0 0 0 0 0
G III 6 8 9 11 13 15 18 20 23 25
F IV 9 11 13 16 19 22 25 29 32 36
E V 15 18 21 25 30 35 40 46 52 57
D VI 22 27 33 39 46 54 63 72 81 89
H II

fa

±8 ±9 ±11 ±14 ±16 ±18 ±20 ±22 ±25 ±28
G III ±11 ±14 ±16 ±20 ±22 ±28 ±30 ±35 ±40 ±45
F IV ±18 ±22 ±25 ±32 ±35 ±45 ±50 ±55 ±60 ±70
E V ±30 ±36 ±40 ±50 ±60 ±70 ±80 ±90 ±100 ±110
D VI ±45 ±55 ±63 ±80 ±90 ±110 ±120 ±140 ±160 ±180
* Класс отклонений межосевого расстояния используется при измерении соответствия между видом сопряжения и классом отклонения межосевого расстояния


Таблица 6- Нормы бокового зазора (показатели EHS- lдля зубчатых

колёс с внешними зубьями; EHI- для зубчатых колёс с внутрен-

ними зубьями

Вид сопряжения

Степень точности

по нормам плавности

Делительный диаметр d, мм
До 12 Св. 12 до 20 Св. 20 до32 Св. 32 до 50 Св. 50 до 80 Св. 80 до 125 Св. 125 до 180 Св. 180 до 250 Св. 250 до 315 Св. 315 до 400
мкм
H 3-7 5 6 7 6 9 11 13 14 16 18
G 3-6 12 14 16 18 22 25 28 38 40 45
7 16 18 20 22 26 28 30 40 40 45
8 22 24 26 28 30 32 34 45 50 50
F 3-6 18 22 26 30 35 40 45 55 60 63
7 22 24 28 32 36 42 48 55 60 63
8 26 30 34 38 42 45 53 60 63 70
E 3-7 28 32 38 45 53 60 70 80 90 100
8 35 40 45 50 55 63 75 85 95 105
9 42 48 55 60 63 70 80 90 100 110
D 3-7 40 55 60 70 80 90 110 130 140 150
8 50 55 60 70 80 95 118 130 150 160
9 55 60 70 80 90 100 120 130 150 160

Таблица7-Нормы бокового зазора (Twm - допуск на среднюю длину

общей нормали)

Вид сопряжения Допуск на радиальное биение зубчатого венца Fr
Вид допуска бокового зазора До 6 Св. 6 до 8 Св. 8 до 10 Св. 10 до 12 Св. 12 до 16 Св. 16 до 20 Св. 20 до 25 Св. 25 до 32 Св. 32 до 40 Св. 40 до 50 Св. 50 до 60 Св. 60 до 80 Св. 80 до 100 Св. 100 до 125 Св. 125 до 160 Св. 160
мкм
Н h 6 7 7 8 9 10 11 12 14 16 18 21 25 28 35 38
G g 8 8 9 9 11 12 14 15 16 20 21 28 32 40 48 50
F f 9 10 10 11 12 14 16 19 21 22 28 35 38 45 56 63
E.D e 11 11 12 14 15 17 21 22 26 30 38 45 53 67 80 85


Таблица 8-Нормы бокового зазора (Tw - допуск на длину общей нормали)
Вид сопряжения

Вид допуска бокового зазора

Допуск на радиальное биение зубчатого венца Fr
До 6 Св. 6 до 8 Св. 8 до 10 Св. 10 до 12 Св. 12 до 16 Св. 16 до 20 Св. 20 до 25 Св. 25 до 32 Св. 32 до 40 Св. 40 до 50 Св. 50 до 60 Св. 60 до 80 Св. 80 до 100 Св. 100 до 125 Св. 125 до 160 Св. 160
мкм
Н h 10 11 12 14 17 20 22 26 34 40 48 60 75 95 112 130
G g 11 12 14 15 19 22 26 30 36 45 50 67 80 100 130 140
F f 12 14 15 17 20 24 28 34 40 48 56 75 90 110 140 160
E,D e 14 15 17 20 22 28 32 38 48 53 67 85 100 130 160 180

Таблица 9-Нормы бокового зазора

Н- допуск на смещение исходного контура)

Вид сопряжения Вид допуска бокового зазора

Допуск на радиальное биение зубчатого венца Fr

До 6 Св. 6 до 8 Св. 8 до 10 Св. 10 до 12 Св. 12 до 16 Св. 16 до 20 Св. 20 до 25 Св. 25 до 32 Св. 32 до 40 Св. 40 до 50 Св. 50 до 60 Св. 60 до 80 Св. 80 до 100 Св. 100 до 125 Св. 125 до 160 Св. 160
мкм

Н

h

14

16

18

20

25

30

34

40

50

60

70

90

110

140

170

190

G

g

16

18

20

22

28

32

38

45

53

67

75

100

120

150

190

210

F

f

18

20

22

25

30

36

42

50

60

70

85

110

130

160

200

230

E,D

e

20

22

25

30

34

40

48

56

70

80

100

125

150

190

240

260


Таблица 9-Нормы бокового зазора

Н- допуск на смещение исходного контура)

Вид сопряжения Вид допуска бокового зазора

Допуск на радиальное биение зубчатого венца Fr

До 6 Св. 6 до 8 Св. 8 до 10 Св. 10 до 12 Св. 12 до 16 Св. 16 до 20 Св. 20 до 25 Св. 25 до 32 Св. 32 до 40 Св. 40 до 50 Св. 50 до 60 Св. 60 до 80 Св. 80 до 100 Св. 100 до 125 Св. 125 до 160 Св. 160
мкм

Н

h

14

16

18

20

25

30

34

40

50

60

70

90

110

140

170

190

G

g

16

18

20

22

28

32

38

45

53

67

75

100

120

150

190

210

F

f

18

20

22

25

30

36

42

50

60

70

85

110

130

160

200

230

E,D

e

20

22

25

30

34

40

48

56

70

80

100

125

150

190

240

260


ПРИЛОЖЕНИЕ 2.

Параметры и конструктивные элементы безлюфтовых зубчатых колес.

В зависимости от конструктивных особенностей механизма и допустимых его габаритов люфтовыбиращее устройство может устанавливаться либо на ведущем колесе зубчатой пары, либо на ведомом. Тип безлюфтового зубчатого колеса и размеры его элементов зави­сят от значения момента, передаваемого валом, на котором установлено данное зубчатое колесо. На рисунке 1 даны размеры винтовых пружин растяжения в зависимости от рабо­чей нагрузки, определяемой по формуле (3.28), а на рисунке 2 даны размеры мест установ­ки этих пружин на зубчатых колесах. На рисунке 3 даны размеры пружины кручения в зависимости от потребного значения кру­тящего момента пружины, определяемого по формуле (3.29), а на рисунке 4 показана кон­струкция безлюфтового колеса с пружиной кручения и даны размеры элементов для ее установки.

Рисунок 1

b

R

l

l1

l2

l3

d

k

s

4 2,0 9 1,0 13,9 2,0 0,8 2,5 0,6
5 2,5 11 1,5 14 4,4 0,9 3,0 0,7
6 3,0 12 12,7 2,5 1,0
7 3,5 18 2,5 14,6 6,9 1,2 5,0 0,9
7 14,5 15,2 5,5 1,0 4,0 1,0
9 4,5 21 13,5 8,7 1,2 4,5
11 5,5 23,5 16 9,5 1,3


Рисунок 2


Рисунок 3

мм
D

D1

b d
17 14 1,2 1,3
22 19
27 24 1,8 1,7
32 29 1,5 1,5
37 34
42 39
45 43,5 2,3 2,0
50 48,5


Размеры, мм 

Угол заrру-чивания ()

Крутя-

щий момент, Нмм

D d h

h1

R
15 0,8 2,5 4,0 0,8 27 23 48
20 38 32 49
25 1,2 47 39 163
30 1,0 59 49 96
35 3,0 5,0 1,0 69 57
40 78 65
45 1,6 5,0 10 1,5 84 50 291
50 97 55 270
Рисунок 4

Литература

  1. Детали и механизмы приборов: Справочник /Б.М. Уваров, В.А. Бойко, В.Б. Подаревский, Л.И. Власенко./- К.:

Техн1ка, 1987.

*2. Куцоконь В.А. Точность кинематических цепей приборов.-Л.: Машиностроение, 1980 г.

3. ГОСТ 21098-82. Цепи кинематические. Методы расчет точності.


15


Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:39:25 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:59:17 24 ноября 2015

Работы, похожие на Реферат: Методические указания по технической механике
Основы взаимозаменяемости
2. Основы взаимозаменяемости Взаимозаменяемостью называется свойство одних и тех же деталей, узлов или агрегатов машин и т. д., позволяющее ...
Общий боковой зазор должен состоять из гарантированного бокового зазора jn min и зазора Кj, компенсирующего погрешности изготовления зубчатых колес и монтажа передачи и ...
7 - С ГОСТ 1643 - 81 - цилиндрическая передача со степенью точности 7 по всем трем нормам, с видом сопряжения зубчатых колес С и соответствием между видом сопряжения и видом ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 6356 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Метрология и нормирование точности, шпиндельная головка + контрольная ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ВЯТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ КАФЕДРА МЕТАЛЛОРЕЖУЩИЕ СТАНКИ И ИНСТРУМЕНТЫ РАСЧЕТНО ...
Для зубчатого колесо z=30 выбраны и обоснованы степени точности по всем нормам, приведены комплексные показатели оценки их точности и комплексы элементных геометрических ...
Местная кинематическая погрешность зубчатого колеса fiк.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1806 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
рументальных погрешностей ИД-2. В результате этого выходной вал
счет момента трения зубчатых колес.
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11094 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Проектирование цеха ремонта поршневых компрессоров
1. Укрупненный расчет механического цеха. 1. Исходные данные для проектирования: а) Задание на проектирование с указанием объекта производства и ...
Кинематическая цепь вращения шпинделя 5 состоит из системы цилиндрических зубчатых колес, а цепь качательного движения корпуса 4 - из винтовой передачи и кривошипного механизма.
Технологически требование обеспечивается высокой точностью посадочных поверхностей (коренных шеек) вала, на которых устанавливаются роликовые подшипники - для установки подшипников ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 3541 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Теоретические методы технологии машиностроения
... страницы, рисунок, таблицы, библиографический список состоит из источников. ДЕТАЛЬ, ЗАГОТОВКА, ПРОКАТ, ШТАМПОВКА, ПРИПУСК, ДОПУСК Цель курсовой работы ...
Диаметры посадочных поверхностей (под ступицы зубчатых колес, шкивов, звездочек и других деталей) выбирают из стандартного ряда посадочных размеров, диаметры под подшипники качения ...
1, в) применяют для регулирования зазора в подшипниках, а иногда также для осевого фиксирования вала.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 3416 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Модернизация станка Nagel
1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА 1.1 Анализ исходных данных 1.1.1 Проблемы долговечности коленчатого вала Одной из основных деталей, определяющих ...
Ремонт коленчатого вала двигателя начинают в случае увеличения диаметрального зазора в подшипнике, выкрашивания или появления задиров на поверхности вкладыша и шеек [3]. Внешним ...
Допустимое осевое смещение составляет не более 2,5 мм, радиальное - не более 2 мм, угловое - не более 1 мм [1]. При предельно допустимых для муфты смещениях радиальная сила и ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 975 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Детали приборов
1. Чертеж общего вида. Основные требования, содержание, проставляемые размеры. Технические требования на чертеже общего вида Чертеж общего вида ...
Валом называют деталь (как правило, гладкой или ступенчатой цилиндрической формы), предназначенную для передачи крутящего момента и для поддержания установленных на ней шкивов ...
Суммарная сила, действующая на вал со стороны зубчатых колес (сумма окружной и радиальной сил):
Раздел: Промышленность, производство
Тип: шпаргалка Просмотров: 2648 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Автоматизация процесса поперечной резки электротехнической стали
ВВЕДЕНИЕ Под гидроприводом понимают совокупность устройств (в число которых входит один или несколько объемных гидродвигателей), предназначенную для ...
D2 , D3 , D4 , D5 , D6 , D7 - диаметры муфты, делительных окружностей шестерни и зубчатого колеса, карданных валов, барабанов тормоза и подающих валков.
Так как деталь устанавливается по длине, то погрешность базирования равна допуску на размер L: eб=4 мм;
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1758 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Основы метрологии
3. Основы метрологии Метрология - наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности. В ...
В соответствии с ГОСТом 8.051 - 81 устанавливают, что для размера вала 100 мм и допуска IТ=0,022 мм допускаемая погрешность измерения dизм = 0,006 мм.
Зубчатые колеса
Раздел: Промышленность, производство
Тип: шпаргалка Просмотров: 9301 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Продольно-резательный станок производительностью 350 т/сутки
АННОТАЦИЯ В дипломном проекте приведен анализ существующих конструкций продольно-резательных станков для картоноделательных машин и рассмотрены ...
редуктора, приводная шестерня которого соединена одновременно с двумя зубчатыми колесами, надетыми на цапфы несущих валов.
По требуемой динамической грузоподъемности сдин = 675.6 кН может быть подобран радиально - сферический роликовый подшипник с обозначением 3628 с габаритными размерами 140х300х102 с ...
Раздел: Остальные рефераты
Тип: реферат Просмотров: 7834 Комментариев: 7 Похожие работы
Оценило: 6 человек Средний балл: 3.7 Оценка: 4     Скачать

Все работы, похожие на Реферат: Методические указания по технической механике (4048)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151299)
Комментарии (1844)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
