Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364150
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62792)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21320)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21697)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8694)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3463)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20645)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: Исследование метода акустической эмиссии для определения прочности конструкционных керамических материалов

Название: Исследование метода акустической эмиссии для определения прочности конструкционных керамических материалов
Раздел: Остальные рефераты
Тип: реферат Добавлен 18:22:17 17 сентября 2005 Похожие работы
Просмотров: 593 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Вопрос использования метода акустической эмиссии (АЭ) для неразрушающего контроля и прогнозирования прочности конструкционных ке­рамических материалов в настоящее время весьма актуален.

С целью выявления взаимосвязи между параметрам акустических си­гналов, возникающих в керамических образцах под воздействием удар­ной, монотонно возрастающей механической и термической нагрузки, и предельной прочностью выполнялись исследования при помощи комплекса аппаратурных средств для регистрации сигналов АЭ (рис. I).

9

к внешним

устройствам

3

4

5

6

7

8


10

1

Рис:№1: Комплекс аппаратурных средств для регистрации сигналов АЭ: 1-датчик АЭ, 2-усилитель, 3-аналоговая часть,4-8-счетчики, 9-блок управления внешними устройствами, 10-ЭВМ «МЕРА-1300»

В состав комплекса входит: датчик АЭ I, предварительный усилитель 2, аналоговая часть 3, счетчики 4-8, блок управления внешний вспомогательными устройствами 9, ЭВМ "МЕРА-1300" 10. Аналоговая часть, счет­чики и блок управления внешним, устройствами изготовлены в стандар­те аппаратуры для научных исследований "КАМАК". Комплекс имеет возможность производить сбор и обработку информации по пяти амплитудным уровням дискриминации в режиме "реального времени», а также осуществляет управление режимами ударного и термического нагружения керамических образцов. Разрушенные образцы подвергались визуальному контролю под оптическим микроскопом и просматривались на растровом электронном микроскопе BS-301.

В качестве объекта исследований служили образцы из керамики Si3N4 и образцы из керамики на основе полиалюминатов натрия.

Возрастающий интерес к керамике Si3N4 как к конструкционному материалу остро поставил вопрос о возможности неразрушающего контро­ля прочности изделий из этого материала. В работе [I] показано, что параметры АЭ в процессе испытаний на изгиб оказываются не связанными с предельными характеристиками образцов из нитрида кремния.

Нами были проведены следующие исследования:

- регистрация сигналов АЭ при ударном воздействии на образец па­дающего стального шарика;

- регистрация сигналов АЭ при испытаниях на изгиб до нагрузки, равной 0,1...0,3% от разрушающей;

- регистрация сигналов АЭ при нагреве и резком охлаждении образца.

На основе экспериментальных данных проводился корреляционный анализ

на наличие линейной связи между параметрами сигналов АЗ и прочностью керамических образцов. Результаты анализа указывают на наличие линей­ной связи (коэффициент корреляции 0,8) между предельным изгибающим моментом и суммарным счетом АЭ, возникающей при неразрушающих механи­ческих воздействиях. Установленная зависимость может служить предпосылкой для разработки экспресс-метода неразрушающего контроля керами­ческих изделий.

Надежность работы изделий из керамики на основе полиалюминатов натрия во многом зависит от однородности свойств по всему объему образца (2).. Появление локальных неоднородностей зачастую связано с от­сутствием методов контроля качества как внутри технологического процесса изготовления керамических изделий, так и на выходе последнего.

Исследования керамики на основе полиалюминатов натрия методом АЗ проводились по следующим направлениям:

- временные исследования (т.к. часть изделий разрушалась по истечении времени без видимых причин);

- исследования на механическую прочность;

- исследования на термостойкость.

Временные исследования проводились с периодичностью десять дней. В качестве возмущающей нагрузки был использован удар стального шарика. В результате исследований замечено, что для более прочных изделий на­блюдается более высокий суммарный счет АЭ.

Аналогичный результат был получен и в исследованиях на механическую прочность, в ходе которых образцы подвергались одноосновному сжатию по наиболее длинному геометрическому размеру до давления 12 МПа и воздействию ударом стального шарика.

Исследования термостойкости керамики производились методом термоциклирования и показали, что для более прочных изделий наблюдается волнообразное снижение скорости счета АЭ с увеличением числа термоциклов. В случае менее прочных образцов скорость счета А2 возрастает при тех же условиях, что, видимо, связано с ростом процессов трещинообразования.

После разрушения керамические образцы исследовались с помощью оп­тического и растрового электронного микроскопов. Наиболее тщательно изучалась область разрушения, при атом ставилась задача определить наиболее вероятное положение дефекта, являющегося причиной начала раз­рушения.

Было обнаружено, что образовавшиеся разломы связаны с дефектами, которые при просмотре под оптическим микроскопом представлялись корич­невыми пятнышками размером до 0,5 мм. При исследовании на растровом электронном микроскопе выявлено, что дефекты представляют собой скоп­ление крупных кристаллов, создавших вокруг себя зону напряжений (рис. 2), расположенных разупорядоченно: все скопление выглядит в виде цветка со множеством лепестков, растущих от одного центра – «розочки».

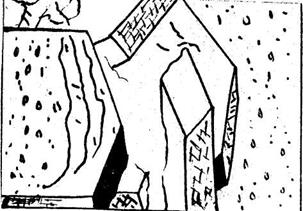

Рис. 2.дефект поверхности керамики (РЭМ 200-301,х270)

Каждый отдельный кристалл представляет собой гексагональную призму высотой около 50 мкм и длиной грани около 150 мкм. Сами "розочки" встречаются вблизи внутренней или внешней поверхности изделия. Нежно предположить, что возникновение дефектов связано с включенном железа. В работах, проведенных другими исследователями (3),, было замечено, что такие же дефекты обусловлены обилием в них железа. Загрязнение может быть связано с технологическим процессом, в ходе которого мел­кие частицы железа попадают в сырье при перемешивании, при формовке или по другим причинам.

В ходе исследований возникло предположение о возможной неравномер­ности распределения натрия по толщине образца. Кристаллическая решет­ка исследуемой керамики построена из ионов нескольких видов, тогда как другие ионы статистически распределены по большому числу мест и образуют подобие "ионной жидкости". Установлено, что некоторые осо­бенности керамики связаны с наличием такой "ионной жидкости", образо­ванной ионами натрия. Мы пытались подучить информацию о распределении натрия каким-либо косвенным методом. При слабом ионном травлении по­верхности керамики наблюдалось выделение вещества, дающего при гидра­тации щелочную реакцию (NaOH ). Распределение выделившегося вещества связано с распре делением микротрещин на поверхности керамики.

Интересно, что выделение натрия в менее выраженном виде было заме­чено ранее при облучении таких материалов пучками электронов с энер­гией до 200 кэВ [4]. Видимо, миграция натрия в керамике при ионном травлении связана с электрической зарядкой ее, причем, существенную роль здесь играет распределение микротрещин на поверхности образца. Можно полагать, что механизм разрушения керамики связан с миграцией Na2O из проводящих плоскостей полиалюмината натрия с последующим разрушением структуры и формированием утолщенных штинельных слоев.

Приведенные выше результаты позволяют сделать вывод о возможности применения акустико-эмиссиионного метода неразрушающего контроля в технологическом процессе производства изделий из керамики на основе полиалюминатов натрия.

Список литературы

1. Гогоци Г.А., Неговский А.Н. Эффективность мето­да акустической эмиссии для оценки прочностных свойств керамики м ог­неупоров в зависимости от особенностей их деформирования// Огнеупоры. - 1983. - 6. - С.13-18.

2. Алимова И.А., Люцарева Л.А., Пивник - Е.Д., Яковлева Н.А. Методы выявления: дефектов керамики на основе полиалюминатов натрия// Стекло и керамика. - 1987. - № 5, - С.22-23.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений21:37:58 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:58:16 24 ноября 2015

Работы, похожие на Реферат: Исследование метода акустической эмиссии для определения прочности конструкционных керамических материалов

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150330)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
