Доклад: Intel Pentium 4

Название: Intel Pentium 4
Раздел: Рефераты по информатике, программированию
Тип: доклад Добавлен 17:03:01 23 октября 2001 Похожие работы
Просмотров: 246 Комментариев: 2 Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать

Содержание:

Введение

1. Архитектура IntelNetBurst

2. Процессор

3. Чипсет и системная шина

4. Тестирование Pentium 4

Заключение

Список используемых источников

Введение

Будучи выпущенным в 1995 году, процессор Intel Pentium Pro стал первым CPU с архитектурой P6. С тех пор прошло уже достаточно много времени, сменилось несколько поколений процессоров, однако, по сути архитектура не менялась. Семейства Pentium II, Pentium III и Celeron имеют все то же строение ядра, отличаясь по сути только размером и организацией кеша второго уровня и наличием набора команд SSE, появившегося в Pentium III. Естественно, рано или поздно архитектура P6 должна была устареть. И дело тут вовсе не в невозможности дальнейшего наращивания тактовых частот и даже не в обострившейся в последнее время конкуренцией с AMD. Конечно, нельзя отрицать тот факт, что достигнув частоты в 1 ГГц Intel столкнулся с проблемами в дальнейшем наращивании частоты своих процессоров: Pentium III 1.13 ГГц даже пришлось отзывать в связи с его нестабильностью. Однако, эту проблему легко можно решить переходом на 0.13 мкм процесс – тем более, что его повсеместное внедрение не за горами.

Настоящая причина необходимости новой архитектуры кроется глубже. К сожалению, дальнейшее наращивание частоты существующих процессоров приводит все к меньшему росту их производительности. Проблема в том, что латентности, то есть задержки, возникающие при обращении к тем или иным узлам процессора, по нынешним меркам в P6 уже слишком велики. Именно это явилось основной причиной, по которой Intel затеял разработку Pentium 4, которая выполнена с чистого листа. Таким образом, анонсированный сегодня Pentium 4 - совершенно новый процессор, ничего общего не имеющий со своими предшественниками. В его основе лежит архитектура, названная Intel NetBurst architecture. Этим названием Intel хотел подчеркнуть, что основная цель нового процессора – ускорить выполнение задач потоковой обработки данных, напрямую связанных с бурно развивающимся Internet.

1. Архитектура Intel NetBurst

Первым делом, попробуем разобраться с особенностями новой архитектуры. Архитектура NetBurst имеет в своей основе несколько инноваций, в комплексе и позволяющих добиться конечной цели – гарантировать запас быстродействия и будущую наращиваемость для процессоров семейства Pentium 4. В число основных технологий входят:

Intel Pentium 4Intel Pentium 4Hyper Pipelined Technology. Конвейер Pentium 4 имеет беспрецедентно большую глубину – 20 стадий.

Intel Pentium 4Intel Pentium 4Advanced Dynamic Execution. Улучшенное предсказание переходов и исполнение команд с изменением порядка их следования (out of order execution).

Intel Pentium 4Intel Pentium 4Trace Cache. Для кэширования декодированных инструкций в Pentium 4 используется специальный кэш.

Intel Pentium 4Intel Pentium 4Rapid Execute Engine. ALU процессора Pentium 4 работает на вдвое большей, чем сам процессор, частоте.

Intel Pentium 4Intel Pentium 4SSE2. Расширенный набор инструкций для обработки потоковых данных.

Intel Pentium 4Intel Pentium 4400 MHz System Bus. Новая системная шина.

Рассмотрим все нововведения по порядку.

1.1 Hyper Pipelined Technology

Названием Hyper Pipelined Technology конвейер Pentium 4 обязансвоейдлине – 20 стадий. Для сравнения – длина конвейера Pentium III составляет 10 стадий. Чего же достиг Intel, так удлинив конвейер? Благодаря декомпозиции выполнения каждой команды на более мелкие этапы, каждый из этих этапов теперь может выполняться быстрее, что позволяет беспрепятственно увеличивать частоту процессора. Так, если при используемом сегодня технологическом процессе 0.18 мкм предельная частота для Pentium III составляет 1 ГГц (ну или, по более оптимистичным оценкам, 1.13 ГГц), Pentium 4 сможет достигнуть частоты 2 ГГц.

Однако, у чрезмерно длинного конвейера есть и свои недостатки. Первый недостаток очевиден – каждая команда теперь, проходя большее число стадий, выполняется дольше. Поэтому, чтобы младшие модели Pentium 4 превосходили по производительности старшие модели Pentium III, частоты Pentium 4 начинаются с 1.4 ГГц. Если бы Intel выпустил бы Pentium 4 1 ГГц, то этот процессор несомненно бы проиграл в производительности гигагерцовому Pentium III.
Intel Pentium 4Второй недостаток длинного конвейера вскрывается при ошибках в предсказании переходов. Как и любой современный процессор, Pentium 4 может выполнять инструкции не только последовательно, но и параллельно, соответственно не всегда в том порядке, как они следуют в программе и не всегда доподлинно зная направления условных переходов. Для того, чтобы выбирать в таких случаях ветви программы для дальнейшего выполнения, процессор прогнозирует результаты выполнения условных переходов на основании накопленной статистики. Однако, иногда блок предсказания переходов все же ошибается, и в этом случае приходится полностью очищать конвейер, сводя на нет всю предварительно проделанную процессором работу по выполнению не той ветви в программе. Естественно, при более длинном конвейере, его очистка обходится дороже в том смысле, что на новое заполнение конвейера уходит больше процессорных тактов, а следовательно и времени.

1.2 Advanced Dynamic Execution

Целью ряда ухищрений в архитектуре Pentium 4, под общим названием Advanced Dynamic Execution, как раз и является минимизация простоя процессора при неправильном предсказании переходов и увеличение вероятности правильных предсказаний. Для этого Intel улучшил блок выборки инструкций для внеочередного выполнения и повысил правильность предсказания переходов. Правда, для этого алгоритмы предсказания переходов были доработаны минимально, основным же средством для достижения цели было выбрано увеличение размеров буферов, с которыми работают соответствующие блоки процессора.
Intel Pentium 4Так, для выборки следующей инструкции для исполнения используется теперь окно величиной в 126 команд против 42 команд у процессора Pentium III. Буфер же, в котором сохраняются адреса выполненных переходов и на основании которого процессор предсказывает будущие переходы, теперь увеличен до 4 Кбайт, в то время как у Pentium III его размер составлял всего 512 байт.
Intel Pentium 4Результатом этого, а также благодаря небольшой доработке алгоритма, вероятность правильного предсказания переходов была улучшена по сравнению с Pentium III на 33%. Это – очень хороший показатель, поскольку теперь Pentium 4 предсказывает переходы правильно в 90-95% случаев.

1.3 Trace Cache

Вместо обычного L1 кеша, который в Pentium III был разделен на область инструкций и область данных в Pentium 4 применен новый подход. Инструкции в L1 кэше не сохраняются, он предназначен теперь только для данных. Для кэширования инструкций теперь используется Trace Cache, однако по сравнению с обычным L1-кешем он имеет много преимуществ, направленных опять же на минимизацию простоев процессора при выполнении неправильных предсказаний переходов.
Intel Pentium 4Первое, и основное – в Trace Cache сохраняются уже декодированные инструкции. Это значит, что в нем хранятся не классические x86 инструкции, а так называемые микрокоманды, более простые операции которыми непосредственно оперирует процессорное ядро. Сохранение в Trace Cache микроопераций позволяет избежать повторного декодирования x86 инструкций при повторном выполнении того же участка программы или при неправильном предсказании переходов.

Второе преимущество Trace Cache заключается в том, что микрооперации в нем сохраняются именно в том порядке, в каком они выполняются. Правда, правильный порядок определяется опять же на основании предсказания переходов, однако вероятность того, что переходы предсказываются неправильно, достаточно мала для того, чтобы отказаться от очевидного выигрыша, получаемого путем отказа от повторных декодирований и предсказаний переходов.

Intel не раскрывает размеров своего Trace Cache в килобайтах, однако, известно что в нем может быть сохранено до 12000 микроопераций.

1.4 Rapid Execute Engine

Наиболее простая часть современного процессора – это ALU (арифметико-логическое устройство). Благодаря этому факту, Intel счел возможным увеличить его тактовую частоту внутри Pentium 4 вдвое по отношению к самому процессору. Таким образом, например, в 1.4 ГГц Pentium 4 ALU работает на частоте 2.8 ГГц.

В ALU исполняются простые целочисленные инструкции, поэтому, производительность нового процессора при операциях с целыми числами должна быть очень высокой. Однако, на производительности Pentium 4 при операциях с вещественными числами, MMX или SSE двукратное ускорение ALU никак не сказывается.
Intel Pentium 4Таким образом, латентность ALU существенно снижается. В частности, на выполнение одной инструкции типа add Pentium 4 1.4 ГГц тратил всего 0.35нс, в то время как выполнение этой команды у Pentium III 1 ГГц занимает 1 нс.

1.5 SSE2

Реализовав в своем процессоре Athlon новый конвейерный FPU, AMD очень сильно обогнала интеловский Pentium III в производительности при операциях с вещественными числами. Однако, Intel в своем Pentium 4 не стал сосредотачиваться на совершенствовании своего FPU, а просто увеличил возможности блока SSE. В результате, в Pentium 4 имеет место расширенный набор команд SSE2, в котором к имеющемуся набору из 70 инструкций было добавлено еще 144. Такое решение – результат NetBurst идеологии, основной целью которой является увеличение скорости работы с потоками данных.

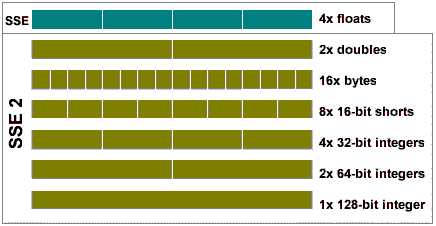

Intel Pentium 4Инструкции SSE позволяли оперировать с восемью 128-битными регистрами XMM0..XMM7, в которых хранились по четыре вещественных числа одинарной точности. При этом все SSE операции проводились одновременно над четверками чисел, в результате чего специально оптимизированные программы, в которых производилось большое количество однотипных вычислений (а к ним, помимо обработки потоков данных в какой-то мере относятся и 3D-игры), получали существенный прирост в производительности.

SSE2 же оперирует с теми же самыми регистрами и обратно совместим с SSE процессора Pentium III. А столь впечатляющее расширение набора команд вызвано тем, что теперь операции со 128-битными регистрами могут выполняться не только как с четверками вещественных чисел двойной точности, но и как с парами вещественных чисел двойной точности, с шестнадцатью однобайтовыми целыми, с восемью короткими двухбайтовыми целыми, с четырьмя четырехбайтовыми целыми, с двумя восьмибайтовыми целыми или с 16 байтовыми целыми. То есть, теперь SSE2 представляя собой симбиоз MMX и SSE и позволяет работать с любыми типами данных, влезающими в 128-битные регистры.

Intel Pentium 4

Таким образом, SSE2 гораздо более гибок, позволяя добиваться впечатляющего прироста в производительности. Однако, использование нового набора команд требует специальной оптимизации программ, поэтому ждать его внедрения сразу после выхода нового процессора не стоит. Со временем же, SSE2 имеет достаточно большие перспективы. Поэтому, даже AMD собирается реализовать SSE2 в своем новом семействе процессоров Hammer.
Старые же программы, не использующие SSE2, а полагающиеся на обычный арифметический сопроцессор, никакого прироста в производительности при использовании Pentium 4 не получат. Более того, несмотря на то, что что Intel говорит о том, что блок FPU в Pentium 4 был слегка усовершенствован, время, необходимое на выполнение обычных операций с вещественными числами возросло по сравнению с Pentium III в среднем на 2 такта.

1.6.1 L1 кэш

Что касается кеша первого уровня в Pentium 4, то поскольку теперь команды хранятся в Trace Cache, он предназначен только для хранения данных. Однако, его размер в Pentium 4, основанном на ядре Willamette составляет всего 8 Кбайт. Это выглядит достаточно небольшой цифрой даже на фоне 16-килобайтной области данных в L1 кэше Pentium III. Однако, Intel был вынужден сократить объем кеша первого уровня в Pentium 4, так как ядро этого процессора и без того получалось слишком большим. Тем не менее, архитектура этого процессора может поддерживать L1-кеш и большего размера, поэтому, скорее всего, при переходе на технологический процесс 0.13 мкм и новое ядро Northwood, этот кэш будет увеличен.

Однако, для увеличения производительности, Intel применил для доступа к L1-кешу новый алгоритм, чем уменьшил в Pentium 4 латентность этого кеша до двух процессорных тактов вместо трех тактов в Pentium III. Таким образом, учитывая большую тактовую частоту Pentium 4, время реакции его L1 кеша составляет всего 1.4нс для 1.4 ГГц модели против 3нс у L1 кеша Pentium III 1 ГГц.
Intel Pentium 4Также как и в Pentium III, L1 кэш Pentium 4 является write through и ассоциативным с 4 областями ассоциативности. При этом длина одной строки L1 кеша равна 64 байтам.

1.6.2 L2 Advanced Transfer Cache

Процессор Pentium 4 обладает AdvancedTransferCache второго уровня объемом 256 Кбайт. Также, как и в Pentium III, L2-кеш имеет широкую 256-битную шину, благодаря которой процессоры от Intel имеют более высокую пропускную способность кеша, чем их конкуренты от AMD, использующие 64-битную шину кеша. Однако, в отличие от Athlon, в Pentium 4 (впрочем, также как и в Pentium III) L2 кэш не является эксклюзивным, то есть он дублирует данные, находящиеся в L1 кэше.

Так как Pentium 4 рассчитан на обработку потоковых данных, скорость работы L2-кеша для него является одним из ключевых моментов. Поэтому, Intel увеличил пропускную способность кеша второго уровня в Pentium 4 в два раза. Это усовершенствование было сделано благодаря передаче данных из L2-кеша на каждый процессорный такт, в то время, как данные из L2-кеша Pentium III передаются только на каждый второй такт. Таким образом, пропускная способность L2-кеша Pentium 4, работающего, например, с частотой 1.4 ГГц имеет теперь внушительную величину 44.8 Гбайт/с. Для сравнения – пропускная способность Advanced Transfer Cache у Pentium III 1 ГГц составляет 16 Гбайт/с.
Intel Pentium 4Также как и в Pentium III, L2 кэш имеет восемь областей ассоциативности и строки длиной 128 байт. Однако, в отличие от Pentium III, каждая строка может быть изъята не целиком, а по 64-байтовым половинкам.
Intel Pentium 4Говоря о системе кэширования в Pentium 4, нельзя обойти стороной и тот факт, что архитектура NetBurst поддерживает и кэш третьего уровня размером до 4 Мбайт. Однако, в Pentium 4 пока эта возможность использоваться не будет. Она зарезервирована для будущего применения в серверных процессорах.

2. Процессор

Итак, после краткого знакомства с основными деталями NetBurst архитектуры, основного оружия Pentium 4 взглянем на его формальную спецификацию:

Intel Pentium 4Intel Pentium 4Чип, производимый по технологии 0.18 мкм с использованием алюминиевых соединений. Переход на медные соединения Intel планирует произвести одновременно с внедрением технологии 0.13 мкм.

Intel Pentium 4Intel Pentium 4Ядро Willamette, основанное на архитектуре NetBurst. Содержит 42 млн. транзисторов и имеет площадь 217 кв.мм. Это более чем в два раза больше, чем площадь ядра Athlon или Pentium III.

Intel Pentium 4Intel Pentium 4Работает в специальных материнских платах с 423-контактным процессорным разъемом Socket 423.

Intel Pentium 4Intel Pentium 4Использует высокопроизводительную 400 МГц Quad Pumped системную шину

Intel Pentium 4Intel Pentium 4Кеш данных первого уровня 8 Кбайт. Trace Cache для декодированных инструкций рассчитан на 12000 микроопераций

Intel Pentium 4Intel Pentium 4Интегрированный Advanced Transfer Cache второго уровня размером 256 Кбайт. Работает на полной частоте ядра и имеет 256-битную шину

Intel Pentium 4Intel Pentium 4Напряжение питания - 1.7В

Intel Pentium 4Intel Pentium 4Набор SIMD-инструкций SSE2

Intel Pentium 4Intel Pentium 4Выпускаются версии с частотами 1.4 и 1.5 ГГц. Позднее ожидается версия с частотой 1.3 ГГц.

Intel Pentium 4Процессор Intel Pentium 4 будет выпускаться в FC-PGA упаковке, однако само ядро будет закрыто heat spreader – специальной металлической крышкой, защищающей его от повреждения. Устанавливаться Pentium 4 будет в гнездо Socket 423, имеющее 423 контакта и отличающееся по размеру от обычных Socket 370 и Socket A.

Из-за большого ядра, тепловыделение новых кристаллов будет достаточно высоким. В частности, Pentium 4 1.4 ГГц, работающий на напряжении 1.7 В и потребляющий примерно 32 A, будет рассеивать порядка 52 Вт тепла (1.5 ГГц Pentium 4 рассеивает 55 Вт тепла). Поэтому, кулеры для Pentium 4 должны иметь достаточно большие размеры и площадь поверхности.

Стоимость процессора при поставках партиями 1000 шт. составляет, соответственно, $819 и $644 для моделей с тактовыми частотами 1.5 ГГц и 1.4 ГГц. Pentium 4 1.3 ГГц, который появится 29 января 2001 года, будет стоить $409. Intel планирует достаточно агрессивно снижать цены на Pentium 4, с тем, чтобы этот процессор мог применяться в настольных компьютерах среднего уровня:

20 ноября 10 декабря 29 января
Pentium 4 1.5 Гц 819 819 644
Pentium 4 1.4 Гц 644 574 440
Pentium 4 1.3 Гц - - 409

3. Чипсет и системная шина

Поскольку Pentium 4 имеет совершенно новую архитектуру, то ему потребовался и новый чипсет. Так как Intel нацеливает свой новый процессор на приложения, работающий с потоками данных, то основной задачей такого чипсета должно являться обеспечение высоких пропускных способностей основных шин: шины памяти и системной шины, соединяющей процессор с северным мостом чипсета.

Intel Pentium 4В первую очередь необходимо сказать о том, что Pentium 4 использует совершенно новую Quad Pumped процессорную шину, работающую с частотой 400 МГц. Пропускная способность такой шины в три раза больше, чем пропускная способность шины процессора Pentium III, и составляет 3.2 Гбайт/с. Благодаря такой высокой пропускной способности, минимизируются простои быстрого процессора Pentium 4 в ожидании следующей порции данных. Физически, реализуется новая системная шина путем умножения в контроллерах процессорной шины чипсета и процессора тактовой частоты, которая для Pentium 4 составляет 100 МГц, на 4. То есть, на частоте 400 МГц работает только участок между процессором и чипсетом.Intel Pentium 4Наряду с такой высокопроизводительной шиной, чтобы система была сбалансирована, подсистема памяти для Pentium 4 должна обеспечивать не меньшую, чем 3.2 Гбайт/с, пропускную способность. Поэтому, при создании набора системной логики для нового процессора Intel принял решение адаптировать чипсет i840, который поддерживает два канала Direct RDRAM. Как известно, пропускная способность PC800 RDRAM составляет 1.6 Гбайт/с, то есть, при использовании двух каналов Rambus, пропускная способность памяти оказывается как раз на уровне 3.2 Гбайт/с.
Intel Pentium 4О недостатках RDRAM сказано уже достаточно много, главный из них – это высокая цена этой памяти, однако с технологической точки зрения двухканальная RDRAM смотрится в системах с Pentium 4 вполне оправдано. К сожалению, DDR SDRAM с близкой пропускной способностью будет выпущена только к концу следующего года. Однако, RDRAM хороша только в задачах потоковой обработки данных. В случае же решения задач, требующих непоследовательный доступ к данным, латентность RDRAM оказывается слишком высокой и вполне может быть оправдано применение не только DDR SDRAM, но и даже обычной SDRAM памяти. Однако, чипсетов с поддержкой SDRAM пока нет, и в лучшем случае они появятся только к середине следующего года.

В качестве южного моста в этом наборе логики используется уже знакомая нам по чипсету i815E микросхема ICH2, а в качестве северного моста – новый MCH Intel 82850, в числе ключевых особенностей которого следует отметить поддержку двух каналов Rambus, каждый из которых может функционировать с парой модулей RIMM, поддержку 400-мегагерцовой системной шины и AGP 4x.

3.1 Материнские платы

Ввиду дороговизны самого чипсета i850, который стоит $75, а также ввиду того, что платы под Pentium 4 должны иметь шестислойную PCB, производить их достаточно сложно и дорого. Поэтому, только ограниченное число производителей системных плат высказало желание ввязаться в производство плат под Socket 423. В ближайшее время платы под Pentium 4 будут выпускаться только восемью производителями. Спецификации некоторых таких плат уже известны:

Плата Чипсет Форм-фактор RIMM AGP PCI CNR Примечания
Aopen AX4T i850 ATX 4 AGP Pro 5 1
ASUS P4T i850 ATX 4 AGP Pro 5 0 Возможности для разгона CPU
Gigabyte GA-8TX i850 ATX 4 AGP Pro 5 1 Интегрированный Creative CT5880
Intel D850GB i850 ATX 4 AGP Pro 5 1
MSI MS-6339 i850 ATX 4 1 5 1

Как можно видеть из таблицы, все платы под Pentium 4 похожи друг на друга: все имеют по четыре слота для RIMM и по пять слотов PCI. Большинство плат будет оборудоваться слотом AGP Pro, позволяющим использовать профессиональные графические карты с повышенным энергопотреблением.

3.2 ATX 2.03

Помимо новых системных плат и новых кулеров, как это парадоксально не звучит, новый процессор будет требовать и новый корпус, совместимый со спецификацией ATX 2.03. И вызвано это двумя причинами.

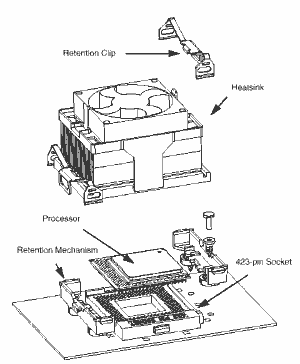

Intel Pentium 4Во-первых, ввиду того что кулеры для Pentium 4 имеют большие радиаторы, масса которых может достигать 450 г, крепить к процессорному сокету их больше нельзя. Теперь для удерживания кулера будет использоваться специальный ретеншн-механизм, крепящийся при помощи четырех болтов непосредственно к корпусу. Соответственно, корпус должен иметь дополнительные крепежные отверстия.

Intel Pentium 4

Дополнительный плюс, который дает использование ретеншн-механизма для кулера, это уменьшение электромагнитного влияния процессора, работающего на сверхвысоких частотах, на другие компоненты системной платы.
Intel Pentium 4Вторым новым требованием спецификации ATX 2.03 является наличие у блока питания дополнительного четырехжильного кабеля питания, подключаемого к системной плате, с способ крепления напряжениями 12 и 5 В.

Дополнительное питание необходимо для процессора Pentium 4, отличающегося чрезмерно большим энергопотреблением.

4. Тестирование Pentium 4

Для тестирования было собрано три системы со следующими конфигурациями:

Pentium 4 PentiumIII Athlon
Процессор IntelPentium 4 1.4 Гц Intel Pentium III 1ГГц AMD Athlon 1.2 ГГц
Системная плата IntelD850GB (i850) ASUS CUSL2 (i815) ABIT KT7 (VIA T133)
Память 256 Мбайт PC800 RDRAM 256 Мбайт PC133 SDRAM
Видеокарта ASUS V7700 32MB (NVIDIA GeForce2 GTS)
Жесткий диск IBM DTLA 307015

Производительность Pentium 4 сравнивалась с самыми быстрыми на сегодня процессорами других семейств: Intel Pentium III 1 ГГц и AMD Athlon 1.2 ГГц.

Тестирование проводилось под управлением операционной системы Microsoft Windows2000 SP1 с установленным DirectX 8.

4.1 Результаты тестов

Intel Pentium 4

Поскольку процессор Pentium 4 имеет совершенно новую архитектуру,

анализ производительности этого процессора будет состоять из двух частей. В первой для измерения быстродействия мы воспользуемся синтетическими тестами, а во второй протестируем процессоры, принимающие участие в тестировании, реальными приложениями.

CPUmark 99

Intel Pentium 4

Этот тест показывает производительность целочисленной части процессора и скорость работы с данными. Казалось бы, поскольку ALU Pentium 4 работает на удвоенной частоте процессора, то по результатам этого теста впереди должен быть Pentium 4. Однако этого не происходит. Разгадка медлительности Pentium 4 в данном тесте кроется в недостаточно большом L1 кэше, в который не помещаются все необходимые для его работы данные. Athlon же, с областью данных в L1-кеше размером 64 Кбайта, а это в 8 раз больше, чем кеш данных Pentium 4, значительно превосходит всех своих соперников.

FPU WinMark

Intel Pentium 4

Этот бенчмарк показывает "чистую" скорость работы арифметического сопроцессора благодаря тому что все данные, необходимые для его работы умещаются в L1 кэше процессора. Результаты еще раз подтверждают, что блок FPU у Athlon очень хороший. Кроме того, ясно видно, что из-за возросшей латентности FPU в Pentium 4, его показатели в этом тесте выглядят даже хуже, чем у Pentium III.

3DMark2000 CPUmarks

Intel Pentium 4

Этот бенчмарк, входящий в состав 3DMark2000 демонстрирует теоретическую скорость работы процессора по обработке типовых игровых 3D-сцен при активном использовании наборов SIMD-команд SSE и 3DNow!. К сожалению, тестов, позволяющих оценить выигрыш, получаемый от использования новых SSE2 инструкций Pentium 4 пока нет, поэтому сегодня мы довольствуемся только использованием базового набора инструкций SSE. Тем не менее, даже в этом случае Pentium 4 оказывается на высоте, обходя ближайшего конкурента, процессор AMD Athlon 1.2 ГГц на 12%. Таким образом, логично ожидать, что в играх, особенно поддерживающих SSE, Pentium 4 будет показывать достойные результаты.

Так как процессор Pentium 4 работает на совершенно отличной платформе, использующей двухканальную RDRAM, посмотрим на то, какую скорость операций с памятью может обеспечить эта система в сравнении с соответствующими результатами, полученными на остальной паре платформ:

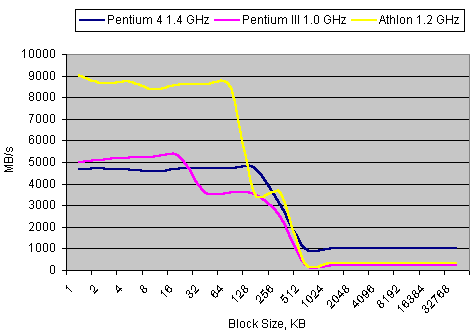

Memory Speed - Read

Intel Pentium 4

Memory Speed - Write

Intel Pentium 4

По графикам совершенно очевидно, что действительно скорость работы L1 и L2 кэшей в Pentium 4 по сравнению с Pentium III возросла. Однако, AMD Athlon обладает гораздо большим по размеру L1 кэшем, что в ряде случаев обуславливает его превосходство. Естественно, также на графике ясно видно, что пропускная способность двухканальной RDRAM гораздо выше, чем используемой в системах на Athlon и Pentium III PC133 SDRAM. Также, результаты этого теста позволяют оценить, что L2 кеш процессора Athlon действительно работает медленнее чем L2 кеш даже Pentium III, из-за более узкой шины. И достаточно любопытным является тот факт, что влияние L1-кеша совершенно не сказывается в системе с Pentium 4 при записи в память.

Перейдем теперь к тестам в реальных приложениях.

Content Creation Winstone 2000

Intel Pentium 4Intel Pentium 4Intel Pentium 4

Этот тест основывается на измерении скорости системы в нескольких приложениях для создания контента. Как можно видеть, производительность системы с Pentium 4 тут однозначно выше, чем скорость системы на Pentium III 1 ГГц и приближается к производительности системы с Athlon 1.2 ГГц. Получается, AMD была права не став выпускать процессоры с более высокой, чем 1.2 ГГц частотой. Athlon 1.2 ГГц может конкурировать с Pentium 4 вполне успешно.

Sysmark 2000

Intel Pentium 4

Еще один тест, использующий для измерения производительности офисные приложения. Однако, тут упор делается на приложения более широкого профиля, чем в предыдущем тесте, в результате чего показатели Athlon здесь выше. Однако, архитектуры Pentium III, Athlon и Pentium 4 отличаются слишком сильно, поэтому, соотношения производительностей этих процессоров может изменяться от приложения к приложению. Поэтому, посмотрим на скорости испытуемых процессоров в конкретных приложениях.

Sysmark 2000

Intel Pentium 4

Нетрудно заметить, что тут однозначного лидера выделить тяжело. Однако, в семи из двенадцати приложений лидирует AMD Athlon 1.2 ГГц, в то время как Pentium 4 показывает большую скорость только в трех задачах: системе распознавания речи Dragon Naturally Speaking Preferred 4.0, графическом редакторе Adobe Photoshop 5.5 и в утилите для кодирования видеопотока Microsoft Windows Media Encoder 4.0. Таким образом, вся полезность Pentium 4 раскрывается действительно только в задачах потоковой обработки данных. И то, часть заслуги за высокую производительность этого процессора лежит на подсистеме памяти с гораздо более высокой пропускной способностью, чем у конкурирующих платформ.

3 D Studio MAX R3 (чем меньше – тем лучше)

Intel Pentium 4

Для оценки производительностей систем в этом 3D-пакете, мы засекли время рендеринга сцены Anisotropic Wheel, входящей в дистрибутив. Соответственно, меньшее время соответствует лучшему результату. Удивительно, но тут производительность Pentium 4 1.4 ГГц в точности повторяет производительность Pentium III 1 ГГц. Это говорит о том, что FPU в Pentium 4 действительно работает медленнее, чем в Pentium III. Athlon 1.2 ГГц, обладая лучшим блоком FPU легко обошел обоих конкурентов, построив сцену на 40% быстрее.

WinZIP (чем меньше – тем лучше)

Intel Pentium 4

Тестирование в архиваторах позволяет увидеть целочисленную производительность процессоров при оперировании с небольшими объемами данных. В архиваторе WinZip лучшую скорость (на диаграмме меньшее значение соответствует лучшему результату) продемонстрировал Athlon 1.2 ГГц. По всей видимости, сказывается большой кеш первого уровня у этого процессора.

WinRar (чем меньше – тем лучше)

Intel Pentium 4

Как можно увидеть из диаграммы (на ней меньшее значение снова соответствует лучшему результату), Pentium 4 1.4 ГГц с ALU, работающим на частоте 2.8 ГГц здесь равных нет. Влияние объемного кеша первого уровня Athlon в WinRAR сводится на нет достаточно большим объемом словаря, используемого в этом архиваторе.
Intel Pentium 4Перейдем теперь к результатам, которые показали испытуемые системы в игровых приложениях.

Quake3 Arena (demo001) - 640x480x16

Intel Pentium 4

В Quake3 Pentium 4 1.4 ГГц показывает себя с лучшей стороны, показывая на 30% более высокое быстродействие, чем Athlon 1.2 ГГц, не говоря уже о Pentium III. Это объясняется как тем, что ALU протестированного Pentium 4 работает на частоте 2.8 ГГц, так и тем, что Quake3 использует SSE инструкции, которые, как мы показали выше, исполняются на Pentium 4 очень быстро.

Quake3 Arena (demo001) - 1024x768x32

Intel Pentium 4

С одной стороны, число fps в высоких разрешениях в Quake3 зависит в основном от пропускной способности шин, связывающих различные компоненты системы, однако с другой – ограничивается скоростью заполнения используемой в системе видеокарты. Именно поэтому, тут разброс результатов не так велик, как в предыдущем случае. Однако, благодаря Quad Pumped bus Pentium 4 остается в лидерах. Однако, Athlon, с 200-мегагерцовой шиной EV6 дышит практически ему в затылок.

Unreal Tournament – 640x480x16

Intel Pentium 4

Тут лидирующую позицию удерживает Athlon, имеющий самый производительный среди всех участвующих в тесте процессоров блок FPU.

Unreal Tournament – 1024x768x32

Intel Pentium 4

Однако, при возрастании нагрузки на шины передачи данных в системе, которое влечет за собой увеличение разрешения, вперед выходит Pentium 4. Что ж, с 400-мегагерцовой шиной и памятью с пропускной способностью 3.2 Гбайт/с поспорить тяжело.

Expendable - 640x480x16

Intel Pentium 4

Expendable - игра, производящая во время своей работы интенсивные операции с небольшими объемами данных. Поэтому, система на Pentium 4 с RDRAM, имеющей большую латентность оказывается медленнее обоих своих конкурентов. Причем, отставание Pentium 4 1.4 ГГц от Athlon 1.2 ГГц оказывается немаленьким – более 30%.

Expendable - 1024x768x32

Intel Pentium 4

Результаты практически полностью повторяют предыдущий случай.
Intel Pentium 4К сожалению, в настоящий момент мы не можем оценить потенциал новых Pentium 4 с точки зрения разгона. Дело в том, что имевшаяся в нашем распоряжении системная плата для Pentium 4 Intel D850GB не имела никаких функций для запуска процессора на частоте, отличающейся от штатной. Однако, по мере появления системных плат от сторонних производителей, мы протестируем Pentium 4 и на разгон.

Заключение

Итак, сделать однозначный вывод относительно процессора Pentium 4 нельзя. Безусловно, его архитектура имеет массу достоинств, основным из которых следует признать возможность легкого наращивания тактовых частот. Однако, производительность нового процессора в ряде приложений все же не так высока как хотелось бы: достаточно часто она оказывается меньше производительности старшего процессора семейства Athlon. Виной этому – сверхдлинный 20-стадийный конвейер и недостаточно большой кеш данных первого уровня. Поэтому, в ближайшее время Pentium 4 обогнать по быстродействию конкурента от AMD, Athlon, который также имеет пути для наращивания скорости посредством перехода на новое ядро Palomino и использования DDR SDRAM, не сможет.

В то же время, у систем на Pentium 4 есть и более существенные недостатки, главный из которых – цена. Поскольку стоимость RDRAM, необходимой для Pentium 4, а также системных плат для него достаточно высока, Athlon-платформы обладают сегодня гораздо лучшим соотношением цена-производительность.
Intel Pentium 4 Тем не менее, Pentium 4 все же имеет отдаленные перспективы. С переводом технологического процесса на 0.13 мкм и с выпуском чипсетов, поддерживающих более дешевые чем RDRAM типы памяти, Pentium 4 может стать массовым процессором. Пока же его удел – высокопроизводительные рабочие станции.

Список использованных источников:

1. Компьютерный еженедельник “Компьютерра”, № 24 2000 г.

2. Журнал “Страна игр”, №22 2000 г.

3. Журнал “Мир ПК”, №12 2000 г.

4. www.ixbt.ru

5. www.computerra.ru

6. www.zdnet.ru

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:18:19 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:46:26 24 ноября 2015

Работы, похожие на Доклад: Intel Pentium 4

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150446)
Комментарии (1831)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
