Дипломная работа: Модернизация системы охлаждения двигателя Газели

Название: Модернизация системы охлаждения двигателя Газели
Раздел: Рефераты по транспорту
Тип: дипломная работа Добавлен 16:27:51 09 февраля 2010 Похожие работы
Просмотров: 3243 Комментариев: 3 Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

СОДЕРЖАНИЕ

Введение и постановка задачи

1. Назначение и обзор систем охлаждения

1.1. Устройство, работа и конструктивные особенности систем жидкостного охлаждения

1.2. Пусковой подогреватель

2. Конструктивные особенности двигателя

2.1 Кривошипно-шатунный механизм и механизм газораспределения

2.2 Система смазки

2.3 Система охлаждения

2.4 Система питания и выпуска отработавших газов

3. Тепловой расчет

3.1 Топливо

3.2 Параметры рабочего тела

3.3 Параметры окружающей среды и остаточные газы

3.4 Процесс впуска

3.5 Процесс сжатия

3.6 Процесс сгорания

3.7 Процессы расширения и выпуска

3.8 Индикаторные параметры рабочего цикла

3.9 Эффективные показатели двигателя

3.10 Основные параметры цилиндра и двигателя

3.11 Расчет и построение индикаторной диаграммы

4. Кинематика

5. Динамика

5.1. Силы давления газов

5.2 Приведение масс частей кривошипно-шатунного механизма

5.3 Удельные полные силы инерции

5.4 Удельные суммарные силы

5.5 Крутящие моменты

5.6 Силы, действующие на шатунную шейку коленчатого вала

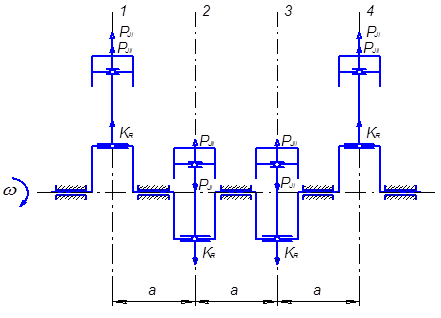

5.7 Уравновешивание

5.8 Равномерность крутящего момента и равномерность хода двигателя

6. Расчет деталей кривошипно-шатунного механизма на прочность

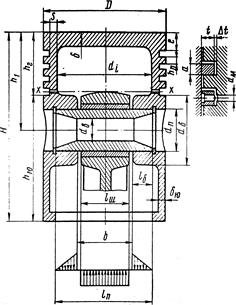

6.1 Расчет поршня

6.2 Расчет поршневого кольца

6.3 Расчет поршневого пальца

7. Конструкторский раздел

7.1 Расчет жидкостной системы охлаждения

7.2 Расчет радиатора

7.3 Водяной насос

7.4 Вентилятор

7.5 Описание предлагаемых конструктивных изменений

8 Охрана труда

8.1 Меры безопасности при эксплуатации автомобиля

8.2 Требования к рабочему месту водителя

8.3 Виброизоляция сиденья самоходной машины

8.4 Устойчивость легкового автомобиля

8.5 Противопожарная безопасность

9 Экономический раздел

10 Список литературы

В ВЕДЕНИЕ И ПОСТАНОВКА ЗАДАЧИ

Трудно поверить, что всего восемь лет назад на дорогах не было «га­зелей». Сегодня эти лобастые тру­женицы стали неотъемлемой чертой городского пейзажа - рядовыми члена­ми автомобильного стада. По отечест­венным меркам, возраст для модели, тем более грузовой, юный, еще не все детские болячки вылечены. А вот по мировым - зрелость, граничащая со старостью. Тут одной косметикой не отделаться, нужна, как минимум, пластическая операция - фейслифтинг. К счастью, законы мирового автопрома начинают работать и в России.

Измененная внешность лишь часть модернизации – «Газели», начатой еще в 1998 год. Естественно, в рамках уни­фикация все новое намечалось рас­пространить и на «Соболь», который в ту пору существовал лишь в опытных образцах. На заводе был объявлен конкурс на лучший дизайн-проект: каждой из пя­ти образовавшихся групп предложили изготовить полноразмерный пласти­линовый макет автомобиля. Точнее, пластилиновый «нос» к настоящим машинам, для чего в художественно-кон­структорское бюро привезли несколь­ко бортовых «газелей», фургон и даже «Соболь».

Задача непростая: сделать облик ма­шины современным, придать ему чер­ты фирменного «Газовского» стиля... и, по возможности, использовать уже существующие световые приборы. Однако вскоре стало ясно, что без новых фар не удастся заметно изменить внешний вид машины. И вот свершилось.

Из нескольких вариантов был вы­бран наиболее спокойный, без вычур­ных элементов внешности - такая ма­шина не устареет с переменой автомо­бильной моды. У новой «Газели» поя­вились подштамповки на капоте, чуть изменилась форма светоблоков и бам­пера, заблестела хромо: декоративная решетка. Последняя может быть ме­таллической или пластиковой с метал­лизированным покрытием.

Но это лишь детали, видимые снару­жи. Фактически же до передней двери кабина изменена полностью: кроме ка­пота, крыльев, облицовки радиатора и бампера, другими стали каркас капота, внутренняя часть крыльев, передняя панель под облицовкой, поперечина бампера, формованная шумоизоляция. Элементы облицовки теперь крепятся иначе, что позволило уменьшить зазоры между ними. Чуть разведенные лонжероны сделали моторный отсек просторнее - не в последнюю очередь, чтобы разместить силовые агрегаты более тяжелого «Валдая», на который будет устанавливаться эта же кабина, но с другим моторным щитом. Изме­ненная силовая структура носовой час­ти сделала невзаимозаменяемыми бамперы - у нового другие точки кре­пления. Кстати, в нем предусмотрены места для монтажа малогабаритных противотуманных фар. Серьезным из­менениям подвергнется ходовая часть, появится новый силовой агрегат. Так, принято решение о выпуске полно­приводных «соболей» (ЗР, 2000, № 6) -они могут появиться еще до конца ны­нешнего года. Главная перемена в интерьере - передняя панель. Она не только привле­кательнее и современнее, но и скрыва­ет более компактный и мощный отопитель и, опять-таки, обеспечивает уни­фикацию с «Валдаем», где выступаю­щий в кабину длинный шестицилиндровый дизель ГАЗ-562 подпирает снизу переднюю панель, тесня «печку». Оп­тимизировано расположение дефлек­торов системы вентиляции, а вместо не слишком надежных ползунковых регу­ляторов появились удобные вращаю­щиеся рукоятки. Предусмотрено место и под второй стандартный блок аудио­аппаратуры.

Для пассажирских микроавтобусов разрабатывается поворотный меха­низм кресла - при желании можно развернуться лицом к сидящему сзади собеседнику. Существенно расширятся возможности трансформации салона благодаря сиденьям со встроенными ремнями безопасности - сейчас они бу­квально привязаны к одному месту за 'усиленными на кузове ремнями.

Со временем будут устанавливать впрысковой мотор ЗМЗ-405, каталити­ческий нейтрализатор, адсорбер паров бензина, новые топливопроводы и со­единения - это позволит уложиться в нормы токсичности Евро П. Разраба­тывается и антиблокировочная систе­ма - прежде всего для динамичных «соболей». Правда, эти новшества поя­вятся после того, как обновленные ма­шины пойдут в серию.

Начать выпуск модернизированных «газелей» и «соболей» планируют в ян­варе будущего года. Параллельно де­лать старые и новые машины невоз­можно - переходного периода не бу­дет. На несколько дней остановят все производство, поменяют часть оснаст­ки и начнут собирать уже новые машины. А для снижения потерь остановить конвейер планируют в нерабочие дни, скажем, в новогодне-рождественские праздники.

Логично ожидать, что цена обнов­ленных автомобилей поднимется, однако, на ГАЗе обещают совсем незначи­тельный рост.

Ведь замена оборудования - мероприятие плановое, прово­дится по мере износа и изначально за­ложено в себестоимость продукции. Всего в подготовку производства пла­нируется вложить около 300 млн. руб­лей. Сумма большая, однако, если ее разделить на срок окупаемости пять лет (а следующее поколение «газелей», наверняка, раньше не появится), да на годовую программу (примерно 100 ты­сяч автомобилей), то выходит не так и много - около 600 рублей на машину. Конечно, свою лепту в рост цены вне­сут и поставщики - те же раскосые гла­за-фары, наверняка, обойдутся доро­же, чем нынешние, - но это тоже доли процента от стоимости автомобиля. В общем, ждать новых машин осталось не так уж долго, а там - посмотрим.

Эффективность работы автомобильного транспорта базируется на надёжности подвижного состава, которая обеспечивается в процессе его производства, эксплуатации и ремонта:

совершенством конструкции и качеством изготовления; своевременным и качественным выполнением технического обслуживания и ремонта;

своевременным обеспечением и использованием нормативных запасов материалов и запасных частей высокого качества и необходимой номенклатуры;

соблюдением государственных стандартов и Правил технической эксплуатации.

В общем из выше сказанного становится ясно ,что данный тип автомобилей занимает достойную нишу на рынке и в народном хозяйстве. Однако при всех достоинствах этого модельного ряда автомобилей марки ГАЗ есть и недостатки, которые заметно портят общее впечатление даже при применении новых дизайнерских и эргономических решений. Прежде всего, этому способствуют двигатели ЗМЗ, которые, по сути, являются не чем иным как так или иначе переработанным мотором ГАЗ-24, уже более 40 лет стоящему на производстве и разработанному, прежде всего для легковых автомобилей. Вследствие вышесказанного при применении этих двигателей на более тяжелых и нагружаемых «ГАЗелях» имеют место следующие недостатки, а именно: недостаточные тягово-скоростные характеристики и напряженный тепловой режим, часто приводящий к перегреву двигателя (что и будет более подробно рассмотрено в данной работе). Можно, конечно говорить о применении на этих автомобилях более дорогих и сложных двигателях с непосредственным впрыском бензина или дизельного топлива отечественного или импортного производства, что, кстати, уже происходит, но в этом случае недостатки могут обернуться достоинствами. Дело в том, что старый и проверенный карбюраторный двигатель относительно дешево стоит, прост в обслуживании и ремонте, а это зачастую имеет решающее значение при покупке машины на территории стран СНГ основному ареалу обитания «ГАЗелей». А с недостатками можно бороться. В данной работе я хочу предложить, вариант усовершенствования карбюраторного двигателя ЗМЗ-406 применяемого на автомобилях типа «Газель» обращая особое внимание на доработку системы охлаждения автомобиля, а также рассмотреть системы охлаждения автомобилей других марок.

1. НАЗНАЧЕНИЕ И ОБЗОР СИСТЕМ ОХЛАЖДЕНИЯ

Температура газов в камере сгорания в момент воспламенения смеси превышает 2700 К (2500°С). Такая температура при отсутствии искусственного охлаждения привела бы к сильному нагреву дета­лей двигателя и их разрушению, вообще нарушение теплового баланса влияет как износ двигателя, так и на экономичность ого работы в плане расхода ГСМ. Поэтому система охлаждение дви­гателя является одной из основных систем автомобиля. Система охлаждения обеспечивает охлаждение деталей, соприкасающихся с горячими газами. Охлаждение может производиться водой, воздухом, а также маслом и топливом (охлаждение поршней, насос - форсунок). В зависимости от принятого способа охлаждения в данную группу входят различные устройства и механизмы для подвода охладителя к деталям и тепло – газообменники.

При воздушном охлаждении не требуются ра­диатор, водяной насос и трубопроводы, отпадает опасность «размораживания» двигателя зимой при заправке системы охлаждения водой. Поэтому, несмотря на повышенную затрату мощности, на приведение в действие вентилятора и затруднен­ный пуск при низкой температуре, воздушное, ох­лаждение применяют на легковом автомобиле ЗАЗ-968М «Запорожец» и ряде зарубежных авто­мобилей.

Жидкостная система охлаждения заполняется водой или антифризом (смесью воды с этиленгликолем), не замерзающим при температуре до 233 К (—40°С).

При чрезмерном охлаждении дви­гателя увеличиваются потери тепла с охлаждаю­щей жидкостью, не полностью испаряется и сго­рает топливо, которое в жидком виде проникает в поддон картера и разжижает масло. Это приводит к снижению мощности и экономичности двигателя и быстрому износу деталей. При перегреве двигателя происходит разложение и коксование, масла, ускоряющие отложение нагара, вследствие чего ухудшается отвод тепла. Из-за расширения де­талей уменьшаются температурные зазоры, увели­чиваются трение и износ деталей, ухудшается на­полнение цилиндров.

Температура охлаждающей жидкости при рабо­те двигателя должна быть 360—375 К (85—100°С).

В автомобильных двигателях применяют при­нудительную (насосную) систему жидкостного ох­лаждения. Такая система включает рубашки охлаж­дения цилиндров и головок цилиндров, радиатор 13 (рис. 1), водяной насос 2, вентилятор 1, жалю­зи 14, термостат 5, сливные краны 11 и 12, указатели температуры охлаждающей жидкости.

Жидкость, циркулирующая в системе охлажде­ния, воспринимает тепло от стенок цилиндров и их головок и передает его через радиатор окружаю­щей среде. Иногда предусматривается направление потока циркулирующей жидкости через водорас­пределительную трубу или продольный канал с отверстиями в первую очередь к наиболее нагре­тым деталям (выпускные клапаны, свечи зажига­ния, стенки камеры сгорания).

Система охлаждения двигателя обычно исполь­зуется для подогрева впускного трубопровода, ох­лаждения компрессора 3 и отопления кабины или пассажирского помещения кузова. Отопительная система состоит из радиатора 9, вентилятора, воз­духораспределительных труб и рукояток управ­ления.

В современных автомобильных двигателях при­меняют закрытые системы жидкостного охлажде­ния, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.

1. 1. Устройство, работа и конструктивные особенности систем жидкостного охлаждения

Радиатор 13 (см. рис. 1) предназначен для охлаждения горячей воды, выходящей из рубашки охлаждения двигателя. Располагается он впереди двигателя. Трубчатый радиатор состоит из верх­него и нижнего бачков, соединенных между собой тремя-четырьмя рядами латунных трубок. Поперечно расположенные горизонтальные пластины придают радиатору жесткость и увеличивают по­верхность охлаждения.

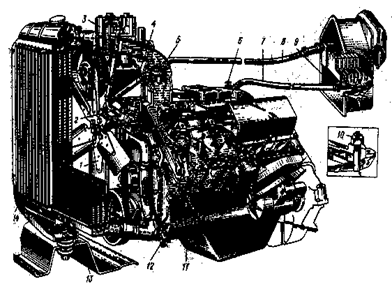

Рис. 1. Система жидкостного охлаждения двигателя:

1 — вентилятор, 2 — водя­ной насос, 3 —. компрес­сор; 4 — перепускной шланг, 5 — термостат, б — кран отопителя, 7, в — подводящий и отводящий трубопроводы, В — радиа­тор отопителя, 10 — дат­чик указателя температу­ры охлаждающей жидкос­ти, II, 12—сливные кра­ны, 13—радиатор, 14— жалюзи

Радиаторы двигателей ЗМЗ-53 и ЗИЛ-130 трубчато-ленточные со змейковыми охлаждающими пластинами (лентами), расположенными между трубками. Системы охлаждения этих двигателей , закрытые, поэтому пробки радиатора имеют паро­вой 1 и воздушный 2 клапаны (рис. 2, а, б).

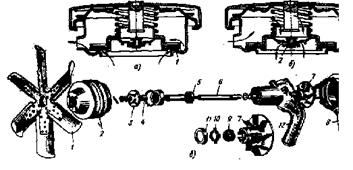

Рис. 2. Пробка радиатора (а, б), вентилятор и центробежный насос(в):

а - открыт паровой клапан 1, б открыт воздушный клапан 2, в — вентилятор и центробежный насос сис­темы охлаждения двигате­ля ЗИЛ-130; 1—лопасть вентилятора, 2 — шкив, 3 —ступица шкива венти­лятора, 4 —втулка шкива, 5 —подшипник, б —вал на­соса, 7 —крыльчатка, в —корпус насоса, в — резиновый уплотнитель сальника, 10 —текстоли­товая шайба, 1I —обойма сальника, 12—подводящий патрубок.

Паровой клапан 1 открывается при избыточном давлении 0,045—0,055 МПа (0,45—0,55 кгс/см2 ) (ЗМЗ-24, ЗМЗ-53). При открытии клапана избыток воды или пара отводится через пароотводную труб­ку. Воздушный клапан 2 предохраняет радиатор от сжатия давлением воздуха и открывается при ох­лаждении воды, когда давление в системе снижает­ся на 0,01 МПа (0,10 кгс/см2 ).

Для слива жидкости из системы охлаждения открывают сливные краны 11 (см. рис. 1) блоков цилиндров и сливной кран 12 патрубка радиатора, а также пробку радиатора или расширительного бачка. У двигателей ЗИЛ сливные краны блоков ци­линдров и патрубка радиатора имеют дистанцион­ное управление. Рукоятки кранов выведены в под­капотное пространство над двигателем.

На автомобилях КамАЗ-5320 устанавливают рас­ширительный бачок,

предназначенный для ком­пенсации изменений объема жидкости, происходя­щих при работе двигателя. Впускной и выпускной клапаны размещаются в пробке этого бачка. На бач­ке имеется кран для контроля уровня антифриза Тосол-А40 или Тосол-А65, которым заправляется система охлаждения. В связи с использованием ан­тифриза вместо сливных краников установлены резьбовые конические пробки.

Расширительные бачки устанавливают также в системе охлаждения двигателей автомобилей «Жигули» и ГАЗ-24 «Волга».

Жалюзи 14 (см. рис. 1) створчатого типа предназначены для изменения количества воздуха, проходящего через радиатор. Управляет ими во­дитель с помощью троса и рукоятки, выведенной в кабину.

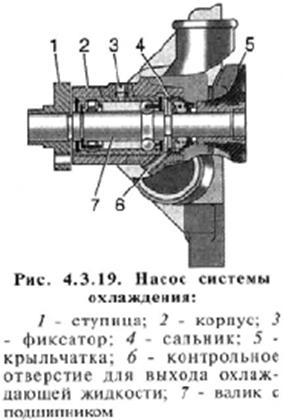

Водяной насос (рис. 2, в) служит для соз­дания циркуляции воды в системе охлаждения. Он состоит из корпуса 8. вала б, крыльчатки 7 и са­моуплотняющегося сальника. Располагается насос обычно в передней части блока цилиндров и имеет привод клиновидным ремнем от коленчатого вала двигателя. Шкив 2 приводит во вращение одновре­менно крыльчатку 7 водяного насоса и ступицу 3 вентилятора.

Самоуплотняющийся сальник состоит из рези­нового уплотнителя 9, графитизированной текстолитовой шайбы 10, обоймы 11 и пружины, прижи­мающей шайбу 10 к торцу подводящего патруб­ка 12.

Вентилятор предназначен для усиления по­тока воздуха, проходящего через радиатор. Вентиля­тор имеет обычно четыре—шесть лопастей 1. Для снижения шума лопасти располагают Х-образно, попарно под углом 70 и 110°. Изготовляют лопасти из листовой стали или пластмассы («Москвич-2140», ГАЗ-24 «Волга»).

Лопасти имеют отогнутые концы (ЗМЗ-53, ЗИЛ-130), что улучшает вентиляцию подкапотного пространства и повышает производительность вен­тиляторов. Иногда вентилятор располагают в ко­жухе, который способствует повышению скорости воздуха, просасываемого через радиатор.

Для уменьшения мощности, необходимой для привода вентилятора, и улучшения работы систе­мы охлаждения применяют вентиляторы с электро­магнитной муфтой. Эта муфта автоматически от­ключает вентилятор, когда температура воды в верхнем бачке радиатора ниже 350—358 К (78 85°С).

В привод вентилятора двигателя КамАЗ-740 включена гидромуфта, обеспечивающая плавную передачу вращения от коленчатого вала к венти­лятору.

Гидромуфта включается автоматически: по мере увеличения температуры Жидкости в системе ох­лаждения активная масса, находящаяся в баллоне включателя, плавится, и объем ее увеличивается, а это вызывает перемещение золотника, открываю­щего доступ масла из системы смазки в гидромуф­ту, Частота вращения вентилятора зависит от коли­чества масла, поступающего в гидромуфту. При прекращении подачи масла вентилятор отклю­чается.

В настоящее время стремительно развиваются «разумные» системы регулирования температуры охлаждающей жидкости т.к., например классический постоянный привод вентилятора и водяного насоса отнимает часть мощности двигателя при этом на относительно больших установившихся скоростях (движение по шоссе) зачастую работа вентилятора не нужна. Поэтому ниже будут описаны некоторые системы разумных вентиляторов.

Вентилятор — неотъемлемая часть системы охлаждения любого современного двигателя. При жидкостном охлаждении он просасывает воздух через радиатор, а при воздушном — подает этот самый воздух (здесь он выступает в роли охлаждающего тела) к нагретым частям мотора. И можно сказать, с момента появления вентиляторов инженеры решают, как сделать его привод оптимальным. Познакомимся с некоторыми результатами из усилий.

Простейшая конструкция привода вентилятора хорошо известна – клиновым ремнем от шкива, установленного на носке коленчатого вала. Но простое не всегда означает самое лучшее. Вентилятор работает постоянно, а значит, постоянно шумит, потребляет мощность, и немалую (3–6% от мощности двигателя), и, главное, охлаждает двигатель независимо от его температурного режима. Именно большая потребляемая мощность побудила отказаться от ременного привода в пользу шестерен на тяжелых двигателях. Чтобы привод не испытывал больших нагрузок при резкой смене режимов работы мотора (не забудьте – вентилятор тоже своего рода маховик и момент инерции его отнюдь не мал), устанавливают фрикционные, гидравлические или упругие резиновые муфты (рис. 3).

Рис. 3. Привод вентилятора с упругой муфтой: 1 – вентилятор; 2 – упругая муфта; 3 – шкив; 4 – шестерня привода вентилятора.

Теперь о том, как заставить вентилятор работать таким образом, чтобы зря не остужать холодный двигатель, и интенсивно трудиться, когда мотору жарко. Одной из самых первых и простых систем регулирования была... замена вентилятора. В жаркое время года использовалась крыльчатка большей производительности, зимой – меньшей. Само собой, что регулирование осуществлялось очень грубо – вряд ли можно представить себе водителя, выбирающего вентиляторы в соответствии с прогнозом погоды и меняющего их чуть ли не ежедневно.

Такая система не решает и другой важной проблемы. Понятно, что конструкция вентилятора и его привода должна обеспечивать достаточное охлаждение, начиная с самых низких оборотов коленчатого вала. На больших же оборотах при жесткой механической связи это приведет к огромному перерасходу энергии: скажем, для машины среднего класса такой вентилятор на максимальных оборотах "съедал" бы около 8 кВт мощности двигателя, в то время как достаточная в таких условиях – не превышает 3–3,5 кВт. В этом причина того, что жесткая механическая передача в наше время почти не применяется.

Как известно, устройства, передающие и преобразующие крутящий момент, в технике называют трансмиссиями, значит, привод вентилятора тоже трансмиссия. Интересно, что многие

Рис. 4. Электромагнитная муфта включения вентилятора: 1 – шкив; 2 – контактное кольцо; 3 – угольная щетка; 4 – стальное кольцо; 5 – плоская пружина; 6 – вентилятор; 7 – электромагнит.

конструкции, призванные решать указанную выше проблему этого привода, обладают определенным сходством с "большой" трансмиссией автомобиля, передающей крутящий момент на его колеса. Здесь мы можем найти и сцепления, и гидромуфты, и вискомуфты (вязкостные муфты, напомним, сейчас нередко используют вместо межосевого дифференциала), и электрический привод. Рассмотрим наиболее распространенные из этих систем.

Электромагнитное сцепление (рис. 4) автоматически включает вентилятор по достижении определенной температуры охлаждающей жидкости.

Такая система применялась на автомобилях ГАЗ–24 ранних серий и многих современных им зарубежных. В этой системе на шкиве помещали мощный кольцевой соленоид. Когда срабатывает датчик, цепь соленоида замыкается и металлическое кольцо, связанное с вентилятором через пластинчатые пружины, примагничивается к шкиву: вентилятор включен и работает до тех пор, пока температура не снизится и управляющий датчик не снимет питания с электромагнита. Подобный же принцип реализован и в автомобилях с поперечным расположением двигателя: датчик температуры включает электродвигатель вентилятора.

В последнее время появились двухскоростные электродвигатели, позволяющие обеспечить ступенчатое регулирование: вентилятор отключен, работает в частичном режиме или на полную производительность. Есть машины и с двумя вентиляторами, которые вводятся в работу последовательно. Попутно заметим, что на тяжелых грузовых машинах и автобусах электровентиляторы – редкость. Представьте себе мощность электрооборудования (генератора, аккумулятора), которая потребуется, чтобы обеспечить необходимые такому вентилятору 10–12кВт. Вот почему здесь все еще царствует "чистая" механика.

На популярных автобусах "Икарус" ставят фрикционную муфту с пневмоприводном – своего рода сцепление, только на условную педаль здесь нажимает не нога, а сжатый воздух. Регулирование включения-отключения осуществляется, естественно, в зависимости от температуры охлаждающей жидкости.

Самые сложные системы умеют плавно регулировать скорость вентилятора. На многих легковых автомобилях (в качестве примера назовем большинство БМВ, "Мерседесов"), а также на некоторых грузовиках (в том числе и на отечественном ЗИЛ-4331) в привод вентилятора встроена вискомуфта (рис. 5).

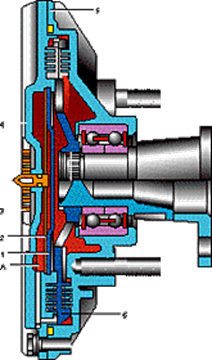

Рис. 5. Вискомуфта вентилятора: 1 – крышка камеры; 2 – лепестковый клапан; 3 – биметаллический терморегулятор; 4 – крышка муфты; 5 – корпус муфты; 6 – ведущий диск; А – резервная полость.

Коротко познакомим с работой такого устройства. Пока мотор не прогрелся, рабочая полость муфты пуста – специальная силиконовая жидкость находится в резервной полости. Двигатель прогревается, термоэластичная пластина постепенно открывает клапан, жидкость поступает в рабочую полость, и, когда проскальзывает между дисками, ее вязкость растет – муфта начинает передавать момент. С ростом температуры рабочая полость заполняется все больше, обороты вентилятора увеличиваются. Таким вот образом плавно регулируется производительность вентилятора. Вискомуфта сконструирована так, что на малых оборотах ее проскальзывание невелико, а при высоких – вентилятор заметно отстает. Это, повторим, позволяет заметно экономить энергию (а значит, и топливо) на высокой скорости, когда обдув радиатора достаточен.

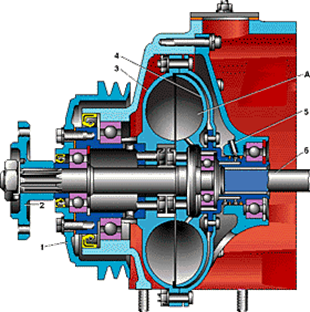

Рис. 6. Гидромуфта привода вентилятора: 1 – шкив; 2 – ступица вентилятора; 3 – ведущее колесо гидромуфты; 4 – ведомое колесо гидромуфты; 5 – трубки подачи масла в рабочую полость; 6 – ведущий вал; А – рабочая полость.

На тяжелых дизельных двигателях для бесступенчатого регулирования оборотов в механике привода нередко используется гидравлическая муфта (рис. 6), подобная той, что работает в автоматических коробках передач. Обороты вентилятора изменяются здесь в зависимости от заполнения полости между ведущим и ведомым колесами муфты. Количество масла, которое поступает из системы смазки двигателя, регулируется автоматически по температуре охлаждающей жидкости.

Гидромуфта используется и на некоторых двигателях воздушного охлаждения, например на известных у нас с давних пор дизелях "Дойц", стоявших на грузовых автомобилях "Магирус". Охлаждающей жидкости в "воздушнике", понятное дело, нет, и подачей масла в муфту управляет терморегулятор, который учитывает температуру воздуха на выходе из системы охлаждения и температуру выхлопных газов. Работа системы зависит и от температуры масла: с ростом ее вязкость последнего снижается, а значит, горячего (и жидкого) масла в рабочую полость муфты поступает больше. Интересная особенность: корпус муфты одновременно служит центрифугой для очистки масла.

На современных легковых автомобилях, легких грузовиках и микроавтобусах радиатор двигателя чаще всего оснащают электрическим вентилятором (рис. 7), у которого немало преимуществ по сравнению с механическим. Электрический включается только по достижении некоего верхнего предела температуры, а когда она придет в норму, тут же выключается.

Результат – более стабильный температурный режим двигателя. К тому же он быстрей прогревается после пуска, меньше расходует топлива. Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя – и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Механический вентилятор в таких случаях не всегда эффективен. Примерные схемы электроприводов вентилятора приведены на рисунках ниже.

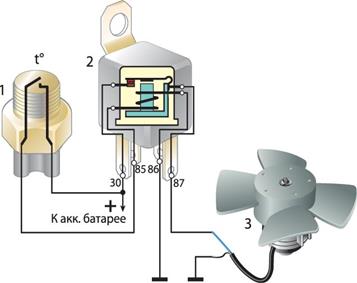

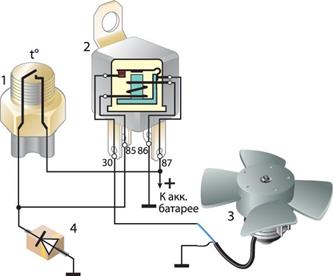

Рис. 7. Штатная схема включения электродвигателя вентилятора (ВАЗ, ГАЗ)

Казалось бы, перечнем достоинств тему можно и закрыть, да качество электротехники не позволяет. В чем же главная причина капризов электровентилятора? Его мотор потребляет ток до 15–20 А, включаясь по команде датчика температуры охлаждающей жидкости в радиаторе (рис. 7). Чтобы большой ток не шел напрямую через нежные контакты датчика 1, в штатной конструкции применили разгрузочное реле 2. Решение естественное, но не безупречное – на российских автомобилях самым ненадежным элементом в системе охлаждения зарекомендовал себя как раз датчик температуры. Его контакты обгорают – и конец! И это, заметьте, при исправной работе разгрузочного реле.

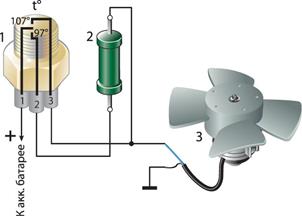

Рис. 8. Схема включения электродвигателя вентилятора без разгрузочного реле на некоторых зарубежных автомобилях: 1 – датчик температуры; 2 – добавочный резистор; 3 – электродвигатель.

И чем больше потрудился датчик температуры, тем выше вероятность отказа из за противоиндукции: в момент разрыва контактов исчезающее электромагнитное поле не только создает высокое напряжение на вторичной обмотке катушки зажигания, необходимое для свечи, но и немалое, до 400 В, напряжение противоиндукции в первичной обмотке. Вот оно-то и «прожигает» контакты: каждое их размыкание не проходит бесследно – а за тысячу километров пути их накапливается около 4 миллионов. Результат – эрозия контактов. Система работает хуже и хуже. Задавая себе шекспировский вопрос «кипеть или не кипеть?», водителю надо чаще глядеть на указатель температуры и прислушиваться к шуму под капотом. Но еще вернее – вовремя заменить старенький датчик, дабы зря не рисковать. Однако есть и другие возможности.

Рис. 9. Доработанная схема включения электровентилятора: 1 – датчик температуры; 2 – реле; 3 – электродвигатель; 4 – диод

Первая: установить датчик включения вентилятора с тремя выходами – схема на рис. 8. Здесь уже нет разгрузочного реле. Электромотор включается постепенно – сначала через контакты 1 и 2 с добавочным резистором, а затем уже напрямую, через контакты 1 и 3. Результат – гораздо меньший эрозионный износ. Во многих случаях (при невысоких нагрузках на двигатель автомобиля) пара 1–3 почти не используется.

Второй вариант – на рис. 9: здесь сохраняется разгрузочное реле. Однако в цепи есть новый элемент – диод 4 (типа КД105 и близкие к нему). Зачастую диод впаивается непосредственно в реле (так удобней). В момент разрыва контактов датчика 1 тлетворное влияние на них ЭДС самоиндукции исключено – ток через диод уходит на «массу».

Подобное применение диодов очень характерно для зарубежных автогигантов «Мерседес», БМВ и т.д. В последнее время в продаже стали появляться готовые колодочки под такие реле – уже с впаянными туда диодом и проводками.

Завершая разговор о приводах вентиляторов, заметим: как ни совершенны многие из этих устройств, все же они не способны избавить двигатель внутреннего сгорания от одного из его серьезных недостатков – до 30% энергии топлива, "уходящие" в систему охлаждения, теряются безвозвратно.

Термостат 5 (см. рис. 1) автоматически поддерживает устойчивый тепловой режим двига­теля. Как правило, термостат устанавливают на вы­ходе охлаждающей жидкости из рубашек охлаж­дения головок цилиндров или впускного трубопро­вода двигателя.

Термостаты могут быть жидкостные и с твер­дым наполнителем.

В жидкостном термостате (рис. 10, б) имеется гофрированный баллон 7, заполненный легко испа­ряющейся жидкостью. Нижний конец баллона за­креплен в корпусе б термостата, а к штоку 5 верх­него конца припаян клапан 4.При температуре охлаждающей жидкости ниже 351 К (78°С) клапан термостата закрыт (рис. 10, а) и вся жидкость через перепускной шланг 2 (байпас) направляется обратно в водя­ной насос, минуя радиатор. Вследствие этого, ускоряется прогрев двигателя и впускно­го трубопровода.

Когда температура превы­сит 351 К (78°С), давление в баллоне 7 увеличивается, он удлиняется и приподнимает клапан 4. Горячая жидкость через патрубок 3 и шланг направляется в верхний бачок радиатора. Клапан 4 полно­стью открывается при темпе­ратуре 364 К (9ГС) (ЗМЗ-53).

Термостат с твердым наполнителем (ЗИЛ-130, «Моск­вич-2140», КамАЗ-740) име­ет баллон 7 (рис. 10, в), за­полненный церезином нефтя­ным воском) в и закрытый резиновой диафрагмой 9. При температуре 343 К (70°С) церезин плавится и, рас­ширяясь, перемещает вверх диафрагму 9, буфер 12 и шток 5. При этом открывается клапан 4 и охлаж­дающая жидкость начинает циркулировать через радиатор (рис. 10, г). .

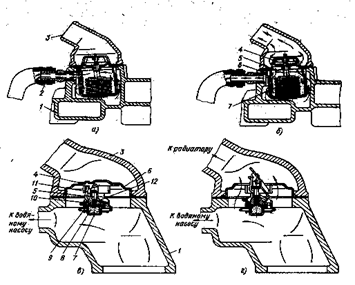

Рис. 10. Термостаты:

жидкостный: о—в закрытом положении, в —в открытом положении; с твердым наполнителем; я —в за­крытом положении, г— в открытом положении; 1 —впускной трубопро­вод, 2 —перепускной шланг, 3 — патрубок, 4 —клапан термостата, 5 —шток, б —корпус термостата, 7— баллон, 8— церезин, 9— диаф­рагма, 10 - направляющая втулка, 11—возвратная пружина, 12— буфер

При снижении температуры церезин затверде­вает и уменьшается в объеме. Под действием воз­вратной пружины 11 клапан 4 закрывается, а диаф­рагма 9 опускается вниз (рис. 10, в),

В двигателях автомобилей ВАЗ термостат выпол­нен двухклапанным и устанавливается перед во­дяным насосом. При холодном двигателе большая часть охлаждающей жидкости будет циркулиро­вать по кругу: водяной насос — блок цилиндров — головка цилиндров — термостат — водяной насос. Параллельно жидкость циркулирует через рубаш­ку впускного трубопровода и смесительной камеры карбюратора, а при открытом кране отопителя пас­сажирского помещения — через его радиатор,

Когда температура жидкости ниже 363 К (90°С), оба клапана термостата частично открыты. Часть жидкости поступает к радиатору.

При полностью прогретом двигателе основной поток жидкости из головки цилиндров направля­ется в радиатор системы охлаждения.

На двигателях автомобилей «Москвич-2140», как и на автомобилях ВАЗ, термостат расположен в нижней части системы охлаждения между радиа­тором и водяным насосом. Клапан термостата в данном случае более герметичен, радиатор при прогреве полностью отключается, двигатель прог­ревается быстрее.

Для контроля за температурой ох­лаждающей жидкости служат сигнальные лампы и указатели на щитке приборов. Датчики контрольно-измерительных приборов размещаются в головках цилиндров, верхнем бачке радиатора и рубашке ох­лаждения впускного трубопровода.

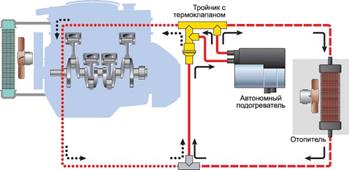

1.2. Пусковой подогреватель

У автомобилей ГАЗ-53А и ГАЗ-66 пусковой по­догреватель (рис. 11.) имеет котел 9, включенный в систему охлаждения двигателя. В камеру сгорания котла топливо подается самотеком из бака 2. Пос­тупление топлива дозируется регулировочной иглой электромагнитного клапана 7. Воздух подается вен­тилятором 3. Смесь воспламеняется свечой в, В цепь свечи включено дополнительное сопротивление, установленное на пульте управления подогревате­лем. По накалу спирали сопротивления судят о ра­боте свечи. Когда в камере сгорания котла будет достигнуто устойчивое горение, свечу выключают, топливо будет воспламеняться от ранее зажженно­го пламени.

На автомобилях КамАЗ пусковой подогреватель используют при температуре ниже 248 К (—25°С). Для облегчения пуска холодного двигателя при температуре до 248 К (—25°С) предназначено пус­ковое устройство «Термостат». Подача топлива на раскаленные электрофакельные свечи обеспе­чивается при проворачивании коленчатого вала дви­гателя стартером. Образовавшийся во впускных трубопроводах факел подогревает воздух, посту­пающий в двигатель.

Автомобиль - техника теплолюбивая. Ночуя зимой на улице, он охотно впадает в спячку и добудиться его поутру удается не всем. Поэ­тому в мороз как никогда велик спрос на бук­сир и «прикуриватель». Это надругательство не проходит безнаказанно. Даже если не уда­лось запороть двигатель, жизнь ему укороти­ли точно. А ведь есть куда более цивилизован­ный метод. Перед пуском мотор надо лишь подогреть. Способов много, начиная от паяль­ной лампы и заканчивая отопителем, управля­емым с сотового телефона. Правда, в послед­нем случае котлу надо купить сим-карту, сде­лав его полноценным абонентом сети. Боль­шинство предпочитает золотую середину.

Рис. 11. Пусковой подогреватель двигателя автомобиля ГАЗ-53А:

1 — заливная горловина, 2 — топливный бак, 3 — вентилятор, 4 — воздухоподводяший шланг, 5 — переключатель, в — пульт управления, 7 — электромагнитный клапан, в — свеча, 9 — ко­тел, 10 — направляющий кожух, 11 — сливной кран

Обычный автономный подогреватель ра­ботает независимо от других систем автомо­биля. За что и получил свое название. Состо­ит он из жарового котла, топливного и жид­костного насосов, средств коммуникации и системы управления. Дальше все просто. В котле горит топливо, нагревая жидкость в теплообменнике. Насос гоняет ее по систе­ме охлаждения. Двигатель прогревается до готовности к пуску. Выпускают подогревате­ли разной мощности. Остается лишь сесть в кабину и повернуть ключ.

Основной недостаток - потребность в электроэнергии. Единственный в этом случае поставщик - автомобильный аккумулятор -с дополнительной нагрузкой справляется, но «живет» в среднем на год меньше.

Предпусковой разогрев - не единственный способ облегчения пуска. Можно просто не дать двигателю замерзнуть. То есть перевес­ти котел в режим поддержания. Здесь он бу­дет включаться периодически, сохраняя тем­пературу охлаждающей жидкости в интервале 40-85°С.. Полезная опция даже для рабо­тающего дизеля. Ведь на холостых оборотах он не только не нагревается, но и норовит остыть!

Раз уж мы все равно греем двигатель, по­чему заодно не нагреть салон? Ведь его «печка» уже включена в общую систему. На­до только вовремя открыть кран и включить вентилятор. С этим управляется автоматика. Вместо крана используют дополнительный термостат. Только в большинстве подобных конструкций приоритет отдается кабине. То есть кипяток сразу поступает в салон и лишь потом через термостат в двигатель. Погоду делают с пульта управления. Он, обычно, универсальный и совмещает функции пус­ковой кнопки, таймера и климат-контроля. Задав нужный режим, про мороз за окном можно забыть. И попив кофейку, спокойно укладываться спать. Не зря эти отопители популярны у дальнобойщиков. Довольны и автотранспортные компании. Молотящий двигатель на стоянке сжигает за ночь около сорока литров солярки, а подогреватель -меньше шести. Про ресурс и говорить нече­го. Хорошо и для легковушек - садиться в предварительно нагретый салон и приятно, и для здоровья полезно.

Когда машина ночует в тепле, с пуском проблем нет. А вот в кабине тепла не хватает. Например, в автобусе с его вечно распахну­тыми дверями. Или в большинстве отечест­венных легковушек с их дырявыми заслон­ками и воздуховодами. Здесь вполне можно ограничиться «воздушником», то есть ото­пителем, греющим непосредственно воздух. Он работает тоже на жидком топливе и отли­чается от предыдущих конструкцией тепло­обменника. Его легче пристроить в автомо­биле, и благодаря меньшему числу комплек­тующих он заметно дешевле.

Способы установки подогревателей на ав­томобиль отражены в инструкции. Но все не так просто, как кажется на первый взгляд. Даже у опытного мастера процесс монтажа занимает до восьми часов. Это притом, что для него время - деньги! Неискушенный но­вичок может завязнуть на целую неделю. Да еще наломать дров, за что придется платить. Так, популярный «воздушник» «Эберспехер» состоит из двух половинок, которые при ус­тановке крепятся к полу. Если болты затяги­вать неравномерно, корпус деформируется, зажимая крыльчатку вентилятора. Замена сгоревшего двигателя после пробного пуска обходится в $200-300.

Нелегко разобраться в хитросплетении проводов. Ошибаясь при подключении, легко спалить штатный блок климат-контроля. К печальным последствиям порой приводит обесточивание автомобиля. Как-то водитель «Ауди-А6» по окончании монтажных работ не смог тронуться с места - в отсутствие пи­тания оказался заблокированным модуль уп­равления автоматической коробкой. Протир­ка фар и пинание колес не помогли - при­шлось прокатиться на эвакуаторе.

Куда пристроить подогреватель на автомо­биле - отдельная история. Как правило, под капотом слишком мало места. Приходится использовать пустоты в бампере, багажнике или под кузовом - хватило бы шлангов. К любой машине - свой творческий подход. Чтобы труды по установке не пропали да­ром и котел исправно «топил» двигатель и кабину много лет, в эксплуатации тоже на­до следовать некоторым правилам. Главное - не спешить. Запускается подогреватель не сразу - на розжиг уходит минуты полторы. Нетерпеливый пользователь ждать не жела­ет и, пытаясь ускорить процесс, постоянно теребит кнопку «пуск». Таймер «сходит с ума», оставляя штифт накала непрерывно под напряжением.

Перегревшись, последний сгорает. Автоматика тут же отключает систе­му. Запчасти есть смысл искать только на фирменных станциях. В магазинах их не продают. У «воздушников» надо регулярно очищать от слежавшейся пыли сетку забора воздуха и наружную крыльчатку. При плохом обдуве агрегат может перегреться, а отдельные ком­поненты - даже расплавиться.

«Водяные» чувствительны к качеству «Тосола». Вода с синькой, сдобренная мусором из системы охлаждения, выведет из строя что угодно.

В заключении темы предварительного подогрева автомобиля бы рассказать о системепредварительного подогрева, а точнее о новом клапане (Рис. 14) системы предварительного подогрева салона и двигателя фирмы «Эберспехер», схема которого представлена на Рис.12.

Рис. 12. Расположение нового клапана фирмы «Эберспехер» в системе предпускового подогрева двигателя и салона

Рис. 13. Эффект налицо: вверху – результат работы отопителя с новым клапаном, внизу – без него.

Новый клапан, подобно термостату, плавно и постепенно увеличивает поток жидкости через блок цилиндров. Перемещением запорного поршенька управляет «пружина» из никель-титанового сплава, обладающего «памятью» (Рис. 15). Этот термостат настроен таким образом, что большой круг начинает открываться для антифриза, как только его температура достигнет 67°С. С этого момента «пружина» как бы растягивается и отодвигает поршень клапана.

Сравнительные испытания в термокамере при –20°С показали: с новой системой температура жидкости в малом круге через 10 минут достигает 60°С, тогда как без клапана – лишь 29,3°С. Соответственно, из дефлекторов на стекла дует воздух с температурой 42°С, а не 10°С. Что касается двигателя, он уже через 30 минут нагревается до комнатных +20°С. Гораздо быстрее оттаивает ветровое стекло: спустя 20 минут после запуска отопителя ото льда освобождается 80% его поверхности, тогда как раньше за это время очищалось лишь 30%.


2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДВИГАТЕЛЯ

Силовой агрегат состоит из двигателя, сцепления и коробки передач.

Силовой агрегат установлен на автомобиле с помощью трех эластичных опор.

Двигатель ЗМЗ-406четырехтактный бензиновый жидкостного охлаждения с рядным расположением четырех цилиндров.

2.1 Кривошипно-шатунный механизм и механизм газораспределения

Блок цилиндров отлит из алюминиевого сплава. Отливки блока могут быть выполнены двумя способами: литьем под давлением и литьем в кокиль. В блок цилиндров вставлены отлитые из износостойкого чугуна «мокрые» гильзы цилиндров. В зависимости от метода отливки блока гильзы цилиндров уплотняют различными способами. В блоке, отлитом под давлением, гильза в нижней части уплотняется специальной медной прокладкой, установленной между упорным буртом гильзы и опорной поверхностью блока, а в верхней части – прокладкой головки цилиндров. В блоке, отлитом в кокиль, гильза в верхней части имеет упорный бурт и опирается им непосредственно на выточку в блоке, а уплотнение верхней части осуществляется также прокладкой головки цилиндров. В нижней части гильза уплотняется двумя резиновыми кольцами, расположенными на нижнем центрирующем пояске гильзы.

В нижней части блока расположено пять гнезд коренных подшипников коленчатого вала. Для уменьшения рабочего зазора в подшипниках при их нагревании крышки подшипников изготовлены из ковкого чугуна и центрируются в блоке цилиндров по специальным выточкам. Обрабатывают крышки коренных подшипников в сборе с блоком цилиндров, поэтому они невзаимозаменяемые. На второй, третьей и четвертой крышках выбиты цифры их порядковых номеров: 2, 3 и 4. К заднему торцу блока крепится картер сцепления, который также обрабатывают вместе с блоком цилиндров, поэтому картеры сцепления невзаимозаменяемые.

Головка цилиндров отлита из алюминиевого сплава. Седла клапанов вставные, изготовлены из жаропрочного чугуна. Направляющие втулки клапанов изготовлены из металлокерамики.

Поршни отлиты из алюминиевого сплава и имеют бочкообразную форму юбки для улучшения приработки. Ось отверстия для поршневого пальца смещена на 1.5 мм в правую сторону (по ходу автомобиля) от средней плоскости поршня. На боковой стенке поршня у одной из бобышек под поршневой палец имеется отлитая надпись "Перед". В соответствии с надписью поршень этой стороной должен быть обращен к передней части двигателя.

Компрессионные поршневые кольца отлиты из чугуна. Наружная поверхность верхнего кольца, прилегающая к цилиндру, покрыта слоем хрома, а нижнего кольца – слоем олова. На внутренней поверхности нижнего компрессионного кольца имеется выточка. При установке нижнего компрессионного кольца на поршень выточка должна быть обращена вверх, к днищу поршня. Нарушение этого условия вызывает утечку масла через кольцо в цилиндр, нагарообразование на стенках камеры сгорания и увеличение расхода масла.

Маслосъемное кольцо состоит из четырех стальных деталей: двух кольцевых дисков, осевого и радиального расширителей. Рабочая поверхность кольцевых дисков покрыта хромом.

Поршневые пальцы плавающего типа изготовлены из стали 15Х. Стопорные кольца устанавливаются в поршень таким образом, чтобы усики их были обращены наружу.

Шатуны – стальные, кованные. Крышку шатуна обрабатывают вместе с шатуном, поэтому при переборке двигателя нельзя переставлять крышки с одного шатуна на другой. На бобышках под болт на шатуне и крышке выбиты порядковые номера цилиндров, которые должны быть совмещены при сборке. При правильном положении крышки пазы для фиксирующих выступов вкладышей в шатуне и крышке также располагают с одной стороны. На стержне шатуна выштампован номер детали, на крышке имеется выступ. При сборке номер и выступ должны быть обращены к передней части двигателя.

Кривошипные и шатунные головки шатунов подгоняют точно по массе.

Коленчатый вал отлит из высокопрочного чугуна и динамически сбалансирован. Осевое перемещение вала ограниченно двумя упорными сталебаббитовыми или сталеалюминевыми упорными шайбами, расположенными по обе стороны переднего коренного подшипника. Осевой зазор в подшипнике должен быть равен 0,075…0,175 мм и достигается подбором передней шайбы соответствующей толщины.

На переднем конце коленчатого вала к фланцу ступицы шкива шестью болтами привернут двухручьевой шкив привода вентилятора, водяного насоса и генератора. Болты крепления шкива к ступице расположены неравномерно, поэтому шкив может быть установлен только в одном определенном положении. На шкив через упругий элемент напрессован диск, гасящий крутильные колебания коленчатого вала. На диске имеются три метки. Третья метка соответствует ВМТ первого цилиндра. Первые две метки служат для проверки и установки опережения зажигания.

Маховик отлит из серого чугуна и имеет напрессованный стальной зубчатый обод для пуска двигателя стартером.

Вкладыши коренных и шатунных подшипников коленчатого вала – тонкостенные, сталеаллюминиевые; одноименные вкладыши – взаимозаменяемы.

Впускные и выпускные клапаны располагаются в головке над цилиндрами в один ряд вдоль оси двигателя. Привод клапанов распределительного вала через толкатели, штанги и коромысла. Клапаны изготовлены из жароупорной стали. Кроме того, рабочая фаска, выпускного клапана имеет наплавку из жароупорного сплава. На верхнем конце клапана имеется канавка для сухариков тарелки клапанных пружин. На каждый клапан установлены по две пружины.

Чтобы исключить попадание масла в цилиндры двигателя, через зазоры между втулкой и клапаном на каждую втулку напрессовывают маслоотражательный колпачок, изготовленный из маслостойкой резины.

Распределительный вал – литой из серого чугуна с искусственным отбелом кулачков и эксцентрика, имеет пять опорных шеек и стальную залитую в тело вала шестерню привода датчика-распределителя и масляного насоса. Шейки имеют различный диаметр. Осевое перемещение распределительного вала ограниченно упорным стальным фланцем, находящимся между торцом передней шейки распределительного вала и ступицей шестерни с зазором 0,1…0,2 мм. Правильность фаз газораспределения обеспечивается установкой шестерен по меткам: метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.

Толкатели – поршневого типа, стальные. Торец толкателя, работающий по кулачку, наплавлен специальным отбеленным чугуном.

Штанги толкателей – изготовлены из дюралюминиевого прутка. На концы штанги напрессованы стальные наконечники. Сферические поверхности наконечников термически обработаны.

Коромысла клапанов – стальные, опираются на пустотелую ось, закрепленную на головке цилиндров при помощи шести стоек и шпилек, пропущенных через стойки. Вторая с задней части двигателя стойка, имеет на нижней плоскости паз. В оси имеется сверление для подвода масла к коромыслам, а в коромыслах имеется канал для смазки верхнего наконечника штанги.

2.2 Система смазки

Система комбинированная: под давлением и разбрызгиванием. Система смазки состоит из указателя уровня масла, масляного насоса с маслоприемником, масляных каналов, масляного фильтра, редукционного клапана, фильтра очистки масла, масляного картера, крышки горловины для заправки масла, масляного радиатора, предохранительного клапана и запорного крана.

На указателе уровня масла имеются метки: высшего уровня «П» и низшего уровня «О». Уровень масла должен находится вблизи метки «П», не превышая ее.

Масляный насос шестеренчатого типа установлен внутри масляного картера и крепится к блоку цилиндров двумя шпильками. Корпус насоса изготовлен из алюминиевого сплава, крышка насоса из чугуна, шестерни насоса из металлокерамики. Ведущая шестерня закреплена на валу штифтом, ведомая вращается свободно на оси, запрессованной в корпус насоса.

Уплотняющая картонная прокладка толщиной 0.3 мм обеспечивает необходимый зазор между торцами шестерен и крышкой. К крышке крепится литой из алюминиевого сплава маслоприемник с сеткой. В корпусе насоса помещается редукционный клапан. Масло из насоса по каналам в блоке цилиндров и наружной трубке с левой стороны блока подводится к масляному фильтру. Из масляного фильтра по каналам в блоке масло подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала, от коренных подшипников коленчатого вала по каналам в коленчатом валу масло подается к шатунным подшипникам, а от подшипников распределительного вала по каналам в головку цилиндров для смазки коромысел клапанов и верхних наконечников штанг.

Редукционный клапан плунжерного типа расположен в корпусе масляного насоса и отрегулирован на заводе установкой тарировочной пружины. Менять регулировку в эксплуатации не следует. Давление масла определяется указателем, датчик которого ввернут в масляную магистраль блока цилиндров. Кроме того, система снабжена указателем аварийного давления масла, датчик которого ввернут в нижнюю часть корпуса масляного фильтра. Сигнализатор аварийного давления масла загорается при давлении 0.4…0.8 кгс/см2 .

Привод масляного насоса осуществляется от распределительного вала парой винтовых шестерен. Ведущая шестерня – стальная, залитая в тело распределительного вала, ведомая – стальная, нитроцементированная, закреплена штифтом на валу, вращающемся в чугунном корпусе. На верхний конец вала надета и закреплена штифтом втулка, имеющая прорезь, смещенную на 1.5 мм в сторону для привода датчика распределителя зажигания. К нижнему концу вала шарнирно присоединен промежуточный шестигранный вал, нижний конец которого входит в шестигранное отверстие вала масляного насоса.

Вал в корпусе привода смазывается маслом, которое разбрызгивается движущимися деталями двигателя. Разбрызгиваемое масло, стекая по стенкам блока, попадает в прорезь – ловушку на нижнем конце хвостовика корпуса и через отверстие поступает на поверхность вала. Отверстие под вал в корпусе имеет винтовую канавку, благодаря которой масло при вращении вала равномерно распределяется по всей его длине. Излишки масла из верхней полости корпуса привода по каналу в корпусе стекают обратно в картер. Шестерни привода смазываются струей масла, вытекающей из отверстия диаметром 2 мм в блоке цилиндров и соединенного с четвертой опорой распределительного вала, имеющей кольцевую канавку.

Фильтр очистки масла – полнопоточный, с картонным сменным элементом, расположен с левой стороны двигателя. Через фильтр проходит все масло, нагнетаемое насосом в систему. Фильтр состоит из корпуса, крышки, центрального стержня и фильтрующего элемента. В верхней части центрального стержня расположен перепускной клапан, который при засорении фильтрующего элемента пропускает масло, минуя его, в масляную магистраль. Сопротивление чистого фильтрующего элемента 0.1…0.2 кгс/см2 , перепускной клапан начинает перепускать масло при увеличении сопротивления в результате засорения фильтра до 0.6…0.7 кгс/см2 .

Масляный радиатор служит для дополнительного охлаждения масла при эксплуатации автомобиля летом, а также при длительном движении на скоростях выше 100-110 км/ч. Масляный радиатор соединен с масляной магистралью двигателя при помощи резинового шланга через запорный кран и предохранительный клапан, которые установлены с левой стороны двигателя. Положение ручки крана вдоль шланга соответствует открытому положению крана, поперек – закрытому. Предохранительный клапан открывает проход масла в радиатор при давлении выше 0.7…0.9 кгс/см2 . Масло из радиатора сливается по шлангу через крышку распределительных шестерен (с правой стороны двигателя) в картер.

Вентиляция картера двигателя закрытая, принудительная, действующая в результате разрежения во впускном трубопроводе и в воздушном фильтре. При работе двигателя на холостом ходу и на частичных нагрузках газы из картера отсасываются во впускную трубу, на полных нагрузках – в воздушный фильтр и впускную трубу.

2.3 Система охлаждения

Система охлаждения двигателя - жидкостная, закрытая с принудительной циркуляцией жидкости. Состоит из рубашки, окружающей цилиндры и головки цилиндров двигателя. насоса 15 центробежного типа, радиатора 12, жалюзи И, вентилятора 14, термостата 8, системы клапанов, помещенных в пробке радиатора, расширительного бачка, и сливных краников 1 и 13. В систему охлаждения включены также радиаторы отопления кузова 4 и 5. Система охлаждения заполнена жидкостью Тосол А- 40, замерзающей при температуре -40 °С. Емкость системы охлаждения 12 л. Поддержание правильного теплового режима оказывает решающее влияние на износ двигателя и экономичность его работы. "Температура охлаждающей жидкости при наивыгоднейшем тепловом режиме работы двигателя должна быть в пределах 85...90 °С.Указанная температура поддерживается при помощи автоматически действующего термостата и управляемых вручную жалюзи радиатора. Для контроля температуры охлаждающей жидкости в комбинации приборов имеется электрический указатель, датчик 10 которого ввернут в корпус термостата. Кроме того, в комбинации приборов имеется красная сигнальная лампочка, загорающаяся при повышении температуры жидкости до 104...109 "С. Датчик ее также ввернут в корпус термостата. При загорании лампочки следует немедленно устранить причину перегрева: перейти на более легкий режим движения (сбавить газ), усилить охлаждение, открыв жалюзи. Насос нагнетает жидкость в рубашку блока цилиндров, откуда через отверстия в прокладке поступает в головку цилиндров. Отсюда, в зависимости от температурного состояния двигателя, жидкость термостатом направляется или в верхний бачок радиатора (при прогретом двигателе) или обратно в двигатель (при холодном двигателе).

Рис. 17.
2.2. Термостат - с твердым наполнителем термосилового элемента, двухклапанный, типа ТС-107-01 расположен на переднем торце головки блока цилиндров и соединен шлангами с водяным насосом и радиатором. Полость корпуса термостата совмещена с полостью головки. Основной клапан термостата начинает открываться при температуре 78...82 °С, когда температура достигает 94 °С он полностью открыт. При закрытом основном клапане жидкость в системе охлаждения циркулирует через перепускной патрубок корпуса термостата и водяной насос обратно в двигатель. При этом дополнительный клапан полностью открываться. Когда основной клапан полностью открыт,дополнительный клапан закрывается, и жидкость через патрубок крышки термостата поступает в верхний бачок радиатора. Жалюзи следует открывать только при достижении 90 °С.. В зимнее время рекомендуется на переднюю часть автомобиля надеть теплый капот. Ни в коем случае нельзя в зимнее время снимать термостат. Двигатель без термостата прогревается очень долго и работает при низкой температуре, вследствие этого ускоряется износ двигателя и увеличивается расход бензина, а также происходит интенсивное отложение смолистых веществ на внутренних стенках двигателя.
Рис. 18.
2.3. Насос - центробежного типа, устанавливается на переднем торце блока цилиндров двигателя, состоит из корпуса насоса 2 крышки корпуса, крыльчатки 5, сальника 4 и валика с подшипником 7. Уплотнитель насоса состоит из обоймы с резиновой манжетой, разжимной пружины и шайбы уплотняющей в сборе. Уплотнитель запрессовывается в гнездо корпуса насоса. Напрессованный на валик подшипник запрессовывается в корпус насоса и стопорится в нем фиксатором 3. Крыльчатка напрессовывается на задний конец валика, а ступица для крепления вентилятора - на передний конец валика. Подшипник насоса при сборке заполняется смазкой и в процессе эксплуатации смазки не требует. Подшипник насоса отделен от водяной полости самоподвижным уплотнителем. Жидкость, просочившаяся через уплотнитель, не попадает в подшипник, а вытекает через отверстие в нижней части корпуса насоса. Между корпусом и крышкой насоса, а также между крышкой и блоком цилиндров двигателя устанавливаются паронитовые прокладки. В корпус насоса вворачивается штуцер отвода жидкости от радиатора отопителя.

2.4. Вентилятор пластмассовый, шестилопастной. К вентилятору четырьмя болтами и квадратными гайками крепится металлический фланец. Под головки болтов устанавливаются стопорные шайбы с обжимкой их граней. В отверстия пластмассового вентилятора под крепежные болты заливаются металлические втулки. Вентилятор металлическим фланцем крепится четырьмя болтами к ступице на валике насоса. Вентилятор в сборе с фланцем балансируется (статический дисбаланс не более 6 г.с.см). Вал вентилятора насоса приводится во вращение двумя клиновыми ремнями от шкива коленчатого вала. Этими же ремнями приводится в действие генератор. Натяжение ремней регулируется поворотом генератора. При правильном натяжении каждый ремень под усилием большого пальца руки (4 кгс) должен прогибаться на 8...10 мм.

Рис. 19.
2.5. Радиатор - трубчато-пластинчатый. Плоские вертикальные трубки впаяны в верхний и нижний бачки радиатора в три ряда в промежутках представляющие собой гофрированную (в виде змейки) медную ленту. В бачки впаяны патрубки для подвода (в верхний бачок) и отвода (в нижний бачок) жидкости. В верхний бачок впаяна наливная горловина и штуцер датчика контрольной лампочки температуры воды. В нижнюю часть наливной горловины впаян патрубок шланга расширительного бачка. Верхний и нижний бачки радиатора дополнительно соединены припаянными к ним боковыми стойками. Радиатор крепится при помощи кронштейнов, расположенных на его боковых стойках, четырьмя болтами к перегородке (щитку) радиатора, приваренной к кузову. К боковым щиткам радиатора прикреплен кожух вентилятора, штампованный из листовой стали. Пробка радиатора закрывает герметически всю систему охлаждения. Пробка имеет два клапана выпускной, отрегулированный на избыточное давление в системе 44.5...59.5 кПа (0.45...0.60 кгс/см), и впускной, отрегулированный на разрежение в системе 0.98...9.б кПа (0.01...0.10 кгс/см). Нормальная работа клапанов зависит от исправности резиновых прокладок. При поврежденных прокладках система негерметична. Герметичность системы обеспечивает более высокую температуру охлаждающей жидкости без закипания и тем самым большую теплоотдачу радиатора. Расширительный бачок изготовлен из полупрозрачной пластмассы, соединен шлангом с наливной горловиной радиатора. На корпусе бачка имеется метка "MIN", по которой устанавливается уровень жидкости. При нагреве жидкость расширяется, и избыток ее через выпускной клапан в пробке радиатора перетекает в расширительный бачок. При охлаждении двигателя жидкость через впускной клапан Я перетекает обратно в радиатор. Пробка расширительного бачка имеет резиновый клапан. Клапан имеет прорезь и два небольших отверстия по краям прорези. Отверстия обеспечивают сброс избыточного давления в бачке до атмосферного, а прорезь исключает образование разрежения в бачке при обратной циркуляции жидкости из бачка в двигатель. Перед радиатором установлены жалюзи для регулирования степени его охлаждения. Управляются жалюзи через гибкую тягу рукояткой, расположенной под щитком прибором. Вытянутое положение рукоятки соответствует закрытым створкам жалюзи. Техническое обслуживание системы охлаждения включает в себя ежедневную проверку уровня охлаждающей жидкости в расширительном Дачке. Уровень жидкости на холодном двигателе при температуре 15...25 "С должен быть у метки "MIN" или выше ее на 3...S см. Через каждые 5 тыс. км необходимо проверять герметичность в соединениях шлангов, а также натяжение ремней вентилятора, водяного насоса и генератора. При появлении протекания жидкости произвести подтяжку стяжных хомутов. Прогиб ремней привода проверяется нажатием на середину ветви с усилием 40 Н (4 кгс), при этом величина прогиба должна находиться в пределах 8...10 мм. Регулируется натяжение изменением положения генератора. Через 16 тыс. км также следует проверять водяной насос и прочищать контрольное отверстие для выхода охлаждающей жидкости. Течь не допускается. Перед началом зимней эксплуатации следует проверять плотность охлаждающей жидкости в системе охлаждения, которая должна быть в пределах 1.078...1.085 г/см* при 20 "С. При меньшем значении плотности Тосол А-40 замерзает при более высокой температуре. Периодичность замены охлаждающей жидкости - каждые два года или через каждые 60 тыс. км пробега автомобиля. При большой потере жидкости допустимо временно добавлять в систему охлаждения воду. Для этого после охлаждения двигателя надо снять с радиатора и расширительного бачка пробки и залить в радиатор воду до верхнего среза наливной горловины, затем поставить пробку радиатора на место. Долить в расширительный бачок воды на 7...10 см выше метки и поставить его пробку на место. При первой возможности надо сменить воду на Тосол А-40. При замене жидкости систему следует промывать. Для этого имеющуюся жидкость сливают и заполняют систему водой, пускают двигатель и прогревают. Затем на малой частоте вращения холостого хода сливают воду и останавливают двигатель. После охлаждения двигателя повторяют промывку. Заполняют систему жидкостью через радиатор (при снятой пробке расширительного бачка) до верхнего среза наливной горловины и закрывают радиатор пробкой. Заливают жидкость в расширительный бачок на 3...5 см выше метки "MIN" и закрывают бачок пробкой. Слив жидкости производится одновременно через два краника один 38 расположен на нижнем бачке радиатора, другой 43 с правой стороны блока цилиндров (в задней его части). При сливе надо снять пробку радиатора и открыть кран радиатора отопления кузова.

2.4 Система питания и выпуска отработавших газов

Система состоит из топливного бака, топливопроводов, топливного насоса, фильтра тонкой очистки топлива, карбюратора, воздушного фильтра, впускного и выпускных трубопроводов и глушителя шума выхлопа.

Топливный бак расположен сзади автомобиля под полом багажника. Бак крепится к кузову при помощи лент и крючков. Бак состоит из двух частей сваренных между собой. В нижней части бака находится сливное отверстие, закрытое пробкой с прокладкой. Для отвода воздуха при заполнении бака топливом с целью предупреждения выплескивания топлива бак снабжен воздушной трубкой. На нижнем конце топливозаборной трубки, расположенной в верхней половине бака, установлен съемный фильтр, состоящий из семи элементов, изготовленных из капроновой сетки. Пробка наливной горловины герметично закрывает бак при помощи прокладки и пружины и имеет впускной и выпускной клапаны. Выпускной клапан срабатывает при давлении 40…165 мм вод. ст., впускной клапан срабатывает при разряжении 45…350 мм вод. ст.

Топливопровод выполнен из латунных трубок наружного диаметра 8 мм. Трубки соединены с топливным насосом, топливным баком, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт и накидных гаек.

Топливный насос Б-9В-Б диафрагменного типа приводится в действие от эксцентрика, расположенного на распределительном валу двигателя. Над всасывающими клапанами насоса установлен фильтр, выполненный из мелкой латунной сетки. Чтобы заполнить карбюратор топливом при неработающем двигателе, насос имеет приспособление для ручной подкачки. Для контроля герметичности диафрагмы в корпусе насоса имеется отверстие защищенное сетчатым фильтром. Фильтр тонкой очистки топлива имеет фильтрующий элемент, состоящий из латунной сетки.

Карбюратор К-151 состоит из трех основных разъемных частей, соединенных через уплотнительные прокладки винтами. Верхняя часть карбюратора состоит из воздушного патрубка, разделенного на два канала, с воздушной заслонкой в канале первичной секции. Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора. Нижняя часть – корпус дроссельных заслонок, включающая смесительные патрубки с дроссельными заслонками первичной и вторичной камер карбюратора, отлита из алюминиевого сплава. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух функциональных камер: первичной и вторичной. Каждая камера карбюратора имеет собственную главную дозирующую систему. Система холостого хода имеет количественную регулировку постоянного состава смеси. Во вторичной камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос – диафрагменного типа. Для обогащения горючей смеси при полной нагрузке двигателя во вторичной секции предусмотрен эконостат.

Система пуска холодного двигателя полуавтоматическая, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя осуществляется водителем при помощи ручного привода. Система отключения подачи топлива состоит из электронного блока управления, микровыключателя, электромагнитного клапана и экономайзера принудительного холостого хода.

Система рециркуляции отработавших газов состоит из клапана рециркуляции, установленного на газопроводе, термовакуумного выключателя, ввернутого в водяную рубашку головки блока цилиндров и двух соединительных шлангов. Рециркуляция отработавших газов через впускной тракт осуществляется на двигателе, прогретом до температуры охлаждающей жидкости 35…40° С на частичных нагрузках. Система рециркуляции отработавших газов не работает на частотах холостого хода и при полном открытии дросселя, так как отверстие передающее разряжение на диафрагменный механизм клапана рециркуляции, расположено над дроссельной заслонкой карбюратора.

Воздушный фильтр сухого типа со сменным фильтрующим элементом из пористого картона. Воздушный фильтр и двигатель имеют устройство, благодаря которому в зависимости от положения заслонки в карбюратор может поступать холодный или подогретый воздух. Газопровод крепится семью шпильками к головке цилиндров. Средняя часть впускного трубопровода подогревается отработавшими газами, проходящими по выпускному трубопроводу. Степень подогрева можно регулировать вручную при помощи поворачивающейся заслонки.

Система выпуска отработавших газов состоит из двух труб двигателя, двух приемных труб соединенных газоприемником, глушителя, резонатора и выпускной трубы с наконечником. Глушитель и резонатор неразборной конструкции. Корпус глушителя покрыт теплоизоляционным слоем асбеста, который для предотвращения от повреждения обернут жестью.

3. ТЕПЛОВОЙ РАСЧЕТ

3.1 Топливо

В соответствии с заданной степенью сжатия e = 9.5 для рассчитываемого двигателя можно использовать бензин марки А-92.

Средний элементарный состав и молекулярная масса бензина:

– углерода C – 0.855;

– водорода H – 0.145;

– молекулярная масса mT =115 кг/кмоль.

Низшая теплота сгорания:

(3.1)

кДж/кг.

3.2 Параметры рабочего тела

1) Теоретическое количество воздуха, необходимое для сгорания 1 кг топлива принятого состава, определяется по формуле:

(3.2)

моль/кг.

(3.3)

2) Коэффициент избытка воздухаустанавливаетсяна основании следующих соображений. На современных двигателях устанавливают многокамерные карбюраторы, обеспечивающие получение почти идеального состава смеси по скоростной характеристике. Возможность применения для рассчитываемого двигателя двухкамерного карбюратора с обогатительной системой и системой холостого хода позволяет получить при соответствующей регулировке как мощностной, так и экономичный состав смеси. a = 0.95 по заданию.

3) Количество горючей смеси:

кмоль св. зар./кг топл. (3.4)

4) Количество отдельных компонентов продуктов полного сгорания при К =0.5 и принятом скоростном режиме:

(3.5)

кмоль СО2 /кг топл.;

(3.6)

кмоль СО/кг топл.;

(3.7)

кмоль Н2 О/кг топл.;

(3.8)

кмоль Н2 /кг топл.;

кмоль N2 /кг топл. (3.9)

5) Общее количество продуктов полного сгорания

(3.10)

кмоль пр.сг./кг топл.

3.3 Параметры окружающей среды и остаточные газы

Атмосферные условия: р0 =0.1 МПа;

Т0 =293 К;

Давление окружающей среды: рк =р0 =0.1 МПа;

Температура окружающей среды: Тк =Т0 =293 К.

Температура остаточных газов. При постоянном значении степени сжатия e = 9,5 температура остаточных газов практически линейно возрастает с увеличением скоростного режима при a = const , но уменьшается при обогащении смеси. Учитывая уже определенные значения n и a , можно принять значения Tr для расчетного режима карбюраторного двигателя в пределах, Tr =1040 К.

Давление остаточных газов pr , за счет расширения фаз газораспределения и снижения сопротивления при конструктивном оформлении выпускных трактов рассчитываемого двигателя можно принять на номинальном скоростном режиме:

МПа (3.11)

3.4 Процесс впуска

1) Температура подогрева свежего заряда. С целью получения хорошего наполнения двигателя на номинальном скоростном режиме принимается D TN = 8 °C.

2) Плотность заряда на впуске

кг/м3 (3.12)

где Дж/(кг·град) – удельная газовая постоянная для воздуха.

3) Потери давления на впуске в двигателе. В соответствии со скоростным режимом двигателя и с учетом небольших гидравлических сопротивлений во впускной системе можно принять ; ωвп =95 м/с.

(3.13)

МПа

где β – коэффициент затухания скорости движения заряда в рассматриваемом

сечении цилиндра;

ξвп – коэффициент сопротивления впускной системы, отнесенный к наибо-

лее узкому сечению;

ωвп – средняя скорость движения заряда в наименьшем сечении впускной

системы

4) Давление в конце впуска

МПа (3.14)

5) Коэффициент остаточных газов. При определении g r для карбюраторных двигателей без наддува принимается коэффициент очистки , а коэффициент дозарядки на номинальном скоростном режиме . Тогда при (nN = 4500 мин-1 )

(3.15)

где - температура подогрева свежего заряда от стенок.

6) Температура в конце впуска

(3.16)

К

7) Коэффициент наполнения

(3.17)

3.5 Процесс сжатия

В четырехтактных двигателях без наддува воздух поступает во впускной трубопровод с температурой окружающей среды. Поэтому процесс сжатия не является адиабатным, а протекает в условиях теплообмена между свежим зарядом и деталями двигателя. В начале сжатия температура свежего заряда значительно ниже температуры окружающих поверхностей цилиндра, днища поршня, головки цилиндра, тарелок клапанов. Вследствие этого наблюдается приток теплоты к свежему заряду. По мере увеличения давления сжатия температура заряда повышается и с некоторого момента становится выше температуры окружающих поверхностей. Направление теплового потока изменяется на обратное и теплота уже будет передаваться от заряда к деталям двигателя.

Таким образом, процесс сжатия протекает с переменным показателем политропы сжатия n 1 .

Ввиду сложности теплообмена между свежим зарядом и окружающими деталями можно считать, что в реальном двигателе процесс сжатия проходит по политропе с некоторым средним значением показателя n 1 .

Основным факторами, влияющими на показатель политропы сжатия n 1 , являются: частота вращения коленчатого вала, интенсивность охлаждения цилиндра, его размеры, конструктивные особенности камер сгорания, утечка газов через неплотности поршневых колец и клапанов.

1) По номограмме рис. 4.4 [1] определяем показатель адиабаты k 1 =1.3768.

2) Значение показателя политропы сжатия принимаем равным n 1 =1.376.

3) Давление в конце сжатия:

МПа (3.18)

4) Температура в конце сжатия:

К (3.19)

5) Средняя мольная теплоемкость в конце сжатия:

а) свежей смеси (воздуха)

(3.20)

кДж/(кмоль·град);

где 775 – 273 = 502 °С

б) остаточных газов (определяется методом интерполяции по табл. 3.8 [1]) при nN =4500 мин-1 , α =0.95 и tc =502°С

кДж/(кмоль·град) (3.21)

где 24.014 и 24.440 – значения теплоемкости продуктов сгорания при

соответственно при 500 и 600 єС, [1, табл. 3.8].

в) рабочей смеси

(3.22)

кДж/(кмоль·град).

3.6 Процесс сгорания

В ходе этого процесса химическая энергия топлива превращается в тепловую, которая затем распределяется по частям так: переходит в механическую работу, идет на повышение внутренней энергии газов; передается окружающим поверхностям деталей и через них переходит к охлаждающей жидкости или к воздуху; из топлива не выделяется из-за неполного его сгорания; теряется за счет диссоциации газов при высоких температурах.

Наиболее интенсивно топливо сгорает на участке индикаторной диаграммы c - z который называют участком видимого сгорания.

Экспериментально установлено, что на участке c - z , топливо всегда сгорает не полностью, а догорает далее в процессе расширения.

1) Коэффициент молекулярного изменения свежей смеси:

(3.23)

2) Коэффициент молекулярного изменения рабочей смеси:

(3.24)

3) Количество теплоты, потерянное вследствие химической неполноты сгорания:

кДж/кг (3.25)

4) Теплота сгорания рабочей смеси:

кДж/кмоль раб.см. (3.26)

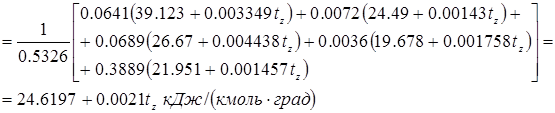

5) Средняя мольная теплоемкость продуктов сгорания:

(3.27)

6) Коэффициент использования теплоты xz зависит от режима работы двигателя, способа смесеобразования, условий охлаждения камеры сгорания, степени диссоциации газов и быстроходности двигателя.

Принимаем xz = 0.93.

7) Температура в конце видимого процесса сгорания

(3.28)

откуда tz = 2623°С

К (3.29)

8) Максимальное давление сгорания теоретическое:

МПа (3.30)

9) Максимальное давление сгорания действительное:

МПа (3.31)

10) Степень повышения давления:

(3.32)

3.7 Процессы расширения и выпуска

В начале процесса расширения, который условно начинается в момент достижения в цилиндре максимальной температуры цикла, продолжается подвод теплоты к рабочему телу, затем расширение происходит с отводом теплоты к стенкам. Догорание в процессе расширения происходит вследствие несовершенства перемешивание воздуха с топливом, недостаточного времени на сгорание. Интенсивный теплообмен между рабочим телом и стенками днища поршня, головки цилиндров, гильзы осуществляется в течение всего процесса расширения и различен для разных его участков. В результате влияния догорания топлива, восстановления продуктов диссоциации, охлаждения расширяющихся газов, утечки газов через неплотности поршневых колец и клапанов действительный процесс расширения протекает с переменным значением показателя политропы.

Средний показатель адиабаты расширения k 2 определяется по монограмме [1, рис.4.8] при заданном e для соответствующих значений a и Tz , а средний показатель политропы расширения n 2 определяется по величине среднего показателя адиабаты.

1) Давление в конце процесса расширения:

МПа (3.33)

2) Температура в конце процесса расширения:

К (3.34)

3) Проверка ранее принятой температуры остаточных газов:

К (3.35)

%, что допустимо (3.36)

3.8 Индикаторные параметры рабочего цикла

Средним индикаторным давлением р i называют условное постоянное давление газов, которое, воздействуя на поршень, за один его ход от ВМТ к НМТ совершает работу, равную работе за один рабочий цикл.

1) Теоретическое среднее индикаторное давление:

(3.37)

МПа

В действительном рабочем цикле среднее индикаторное давление получается меньше, с одной стороны, из-за округления индикаторной диаграммы у расчетных точек с , z и в, вследствие начала горения топлива до ВМТ, начала открытия выпускного клапана до НМТ; а с другой – из-за наличия насосных потерь при впуске и выпуске. Потери на округление учитываются коэффициентом полноты j и индикаторной диаграммы.

2) Среднее индикаторное давление:

МПа (3.38)

где j и =0.96 – коэффициентом полноты индикаторной диаграммы.

Экономичность протекания действительного цикла оценивается двумя показателями: индикаторным КПД h i и удельным расходом топлива gi на единицу индикаторной мощности в единицу времени.

3) Индикаторным КПД называется отношение теплоты, обращенной в механическую работу цикла, к теплоте, сгорания топлива:

(3.39)

Значения индикаторного КПД h i всегда ниже термического КПД h t , так как он учитывает не только отвод теплоты к холодному источнику, но и потери, связанные с неполнотой сгорания, отводом теплоты к стенкам и с отработавшими газами, диссоциацией, утечками газа через неплотности и т.д.

4) Индикаторный удельный расход топлива:

г/(кВт·ч) (3.40)

Индикаторная мощность не может быть полностью передана потребителю, поскольку некоторая ее часть неизбежно затрачивается на преодоление различных сопротивлений внутри двигателя. Эту часть мощности называют мощностью механических потерь. К ней относится мощность, затрачиваемая: на трение между движущимися деталями двигателя (например, трение поршней и поршневых колец), движущимися деталями с воздухом, маслом (маховик, шатун и др.); приведение в действие вспомогательных агрегатов и устройств двигателя (насосов, генератора и др.); очистку и наполнение цилиндра (насосные потери); привод нагнетателя (при механическом приводе от коленчатого вала).

3.9 Эффективные показатели двигателя

1) Предварительно приняв ход поршня S = 92 мм, получим значение средней скорости поршня при nN = 4500 мин-1

м/с (3.41)

2) Среднее давление механических потерь:

МПа (3.42)

3) Среднее эффективное давление:

МПа (3.43)

4) Механический КПД

(3.44)

Показателями экономичности работы двигателя в целом (а не только его действительного цикла) служат удельный эффективный расход топлива ge и эффективный КПДh е .

5) Эффективный КПД:

(3.45)

6) Эффективный удельный расход топлива:

г/(кВт·ч) (3.46)

3.10 Основные параметры цилиндра и двигателя

1) Литраж двигателя

л (3.47)

где t = 4 – количество тактов двигателя.

2) Рабочий объем одного цилиндра:

л (3.48)

где i = 4 – количество цилиндров двигателя.

3) Диаметр цилиндра. Так как ход поршня предварительно был принят S = 81 мм, то:

мм (3.49)

Окончательно принимаем D =93 мм, S = 92 мм.

Основные параметры и показатели двигателя определяем по окончательно принятым значениям и :

Площадь поршня:

см2 (3.50)

Литраж двигателя:

л (3.51)

Мощность двигателя:

кВт (3.52)

Литровая мощность двигателя:

кВт/л (3.53)

Крутящий момент:

Нм (3.54)

Часовой расход топлива:

кг/ч (3.55)

3.11 Расчет и построение индикаторной диаграммы

Индикаторная диаграмма строится с целью проверки полученного аналитическим путем значения среднего индикаторного представления протекания рабочего цикла в цилиндре рассчитываемого двигателя.

Индикаторная диаграмма двигателя построена для номинального режима работы двигателя, т.е. при Ne = 85 кВт и n = 4500 мин-1 , аналитическим методом.

Масштаб диаграммы: масштаб хода поршня Ms = 1 мм в мм; масштаб давления Mp = 0.05 МПа в мм.

Величины в приведенном масштабе, соответствующие рабочему объему цилиндра и объему камеры сгорания:

мм (3.56)

мм (3.57)

Максимальная высота диаграммы (точка )

мм (3.58)

По данным теплового расчета на диаграмме откладываем в выбранном масштабе величины давлений в характерных точках.

Ординаты характерных точек:

мм мм (3.59)

мм мм

мм

Построение политропы сжатия и расширения аналитическим методом:

а) политропа сжатия . Отсюда:

мм, (3.60)

где: мм;

б) политропа расширения . Отсюда:

мм; (3.61)

Результаты расчета точек приведены в табл. 3.1

Теоретическое среднее индикаторное давление:

МПа (3.62)

где 2160 мм2 – площадь диаграммы .

Таблица 3.1

№ точек ОХ ,мм ОВ/ОХ Политропа сжатия Политропа расширения
, мм , МПа , мм , МПа

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

10.8235
11.4235
13.0235
14.8235
18.8235
20.8235
22.8235
24.8235

32.6235
40.4235
48.2235
56.0235
63.8235
71.6235
79.4235
87.2235

95.0235
102.823

9.5000
9.0010
7.8952
6.9365
5.4625
4.9379
4.5052
4.1422
3.1518
2.5437
2.1322
1.8354
1.6111
1.4356
1.2946
1.1789

1.0821
1.0000

22.1487
20.5639
17.1701
14.3684
10.3431
9.0014
7.9342
7.0682

4.8531
3.6134
2.8345
2.3061
1.9275
1.6447
1.4266
1.2541

1.1147
1.0000

37.6415
34.9482
29.1804
24.4191
17.5780
15.2978
13.4842
12.0123

8.2478
6.1409
4.8172
3.9192
3.2757
2.7951
2.4245
2.1313
1.8944
1.6995

1.8821
1.7474
1.4590
1.2210
0.8789
0.7649
0.6742
0.6006

0.4124
0.3070
0.2409
0.1960
0.1638
0.1398
0.1212
0.1066

0.0947
0.0850

16.7537
15.6594
13.2892
11.3008
8.3794
7.3843
6.5833
5.9261

4.2092
3.2184
2.5805
2.1388
1.8168
1.5726
1.3817
1.2288

1.1038
1.0000

149.553
139.785
118.627
100.877
74.8000
65.9170
58.7668
52.9003

37.5739
28.7290
23.0349
19.0927
16.2178
14.0378
12.3336
10.9687

9.8533
8.9266

7.4777
6.9893
5.9314
5.0439
3.7400
3.2958
2.9383
2.6450

1.8787
1.4365
1.1517
0.9546
0.8109
0.7019
0.6167
0.5484

0.4927
0.4463

Величина 1,1739 МПа, полученная планиметрированием индикаторной диаграммы, очень близка к величине 1,1752 МПа, полученной в тепловом расчете.

Скругление диаграммы осуществляется на основании следующих соображений и расчетов. Так как рассчитываемый двигатель достаточно быстроходный (n = 4500 мин-1 ), то фазы газораспределения необходимо устанавливать с учетом получения хорошей очистки цилиндра от отработавших газов и обеспечения дозарядки в пределах, принятых в расчете. В связи с этим начало открытия впускного клапана устанавливается за 18є до прихода поршня в ВМТ, а закрытия – через 60є после прохода поршня НМТ. Начало открытия выпускного клапана принимается за 55є до прихода поршня в НМТ, а закрытие точка – через 25є после прохода поршнем ВМТ. Учитывая быстроходность двигателя, угол опережения зажигания принимается равным 35є, а продолжительность периода задержки воспламенения – .

В соответствии с принятыми фазами газораспределения и углом опережения зажигания определяем положение точек и по формуле для перемещения поршня.

(3.63)

где - отношение радиуса кривошипа к длине шатуна.

Выбор величины производится при проведении динамического расче-та, а при построении индикаторной диаграммы предварительно принимается l = 0,285.

Расчеты ординат точек и сведены в табл. 3.2.

Положение точки определяется из выражения:

МПа (3.64)

мм (3.65)


Таблица 3.2

Расчет ординат точек и

Обозначение точек Положение точек j °

Расстояния точек от ВМТ

(АХ ), мм

18є до в.м.т. 18 0.0626 2.8773
25є после в.м.т. 25 0.1191 5.4806
60є после н.м.т. 120 1.6069 73.9163
35є до в.м.т 35 0.2277 10.4755
30є до в.м.т 30 0.1696 7.8016
55єдо н.м.т. 125 1.6692 76.7830

Действительное давление сгорания:

МПа (3.66)

мм (3.67)

Нарастание давления от точки до z Д составляет 6.356-2.3526=4,003 МПа или 4.003/10=0.4 МПа/град п.к.в., где 10 – положение точки z Д по оси абсцисс, град.

Соединяя плавными кривыми точки r с , с и далее с z Д и кривой расширения с (точка располагается между точками b и a ) и линией выпуска , получаем скругленную индикаторную диаграмму .

4. КИНЕМАТИКА

1) Выбор λ и длины Lш шатуна.

В целях уменьшения высоты двигателя без значительного увеличения инерционных и нормальных сил отношение радиуса кривошипа к длине шатуна предварительно было принято в тепловом расчете λ=0.285. В соответствии с этим

мм (4.1)

Построив кинематическую схему кривошипно-шатунного механизма (рис. 4.1), устанавливаем, что ранее принятые значения Lш и λ обеспечивают движение шатуна без задевания за нижнюю кромку цилиндра.

2) Перемещение поршня.

мм. (4.2)

Расчет Sx производится аналитически через каждые 10є угла поворота коленчатого вала Значения для при различных φ взяты из табл. 7.1 [1] и занесены в гр. 2 расчетной табл. 4.1.

3) Угловая скорость вращения коленчатого вала

рад/с (4.3)

4) Скорость поршня

м/с. (4.4)

Значения для взяты из табл. 7.2 [1] и занесены в гр. 4, а рассчитанные значения V п – в гр. 5 табл. 4.1.

5) Ускорение поршня

м/с2 (4.5)

Значения для взяты из табл. 7.3 [1] и занесены в гр. 6, а рассчитанные значения j – в гр. 7 табл. 4.1.

Таблица 4.1

Кинематический расчет

φ є Sx , мм V п , м/с j , м/с2
1 2 3 4 5 6 7

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

0

0.0195

0.0770

0.1696

0.2928

0.4408

0.6069

0.7838

0.9646

1.1425

1.3119

1.4679

1.6069

1.7264

1.8249

1.9017

1.9564

1.9891

2.0000

1.9891

0
0.8965
3.5409
7.8016
13.4703
20.2784
27.9163
36.0553

44.3695
52.5550
60.3452
67.5211
73.9163
79.4149
83.9464
87.4759

89.9926
91.4988
92.0000
91.4988

0

0.2224

0.4336

0.6234

0.7831

0.9064

0.9894

1.0313

1.0335

1.0000

0.9361

0.8481

0.7426

0.6257

0.5025

0.3766

0.2504

0.1249

-0.0000

-0.1249

0
4.8207
9.3995
13.5136
16.9757
19.6476
21.4480
22.3553

22.4042
21.6770
20.2912
18.3842
16.0977
13.5635
10.8917
8.1634

5.4284
2.7077
-0.0000
-2.7077

1.2850

1.2526

1.1580

1.0085

0.8155

0.5933

0.3575

0.1237

-0.0942

-0.2850

-0.4415

-0.5603

-0.6425

-0.6923

-0.7166

-0.7235

-0.7214

-0.7170

-0.7150

-0.7170

13126
12796
11829
10302
8331
6061
3652
1264

-962
-2911
-4510
-5724
-6563
-7072
-7320
-7391

-7369
-7324
-7304
-7324

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

1.9564

1.9017

1.8249

1.7264

1.6069

1.4679

1.3119

1.1425

0.9646

0.7838

0.6069

0.4408

0.2928

0.1696

0.0770

0.195

0

89.9926
87.4759
83.9464
79.4149

73.9162
67.5211
60.3452
52.5550
44.3695
36.0553
27.9162
20.2784
13.4703
7.8016
3.5409
0.8965
0

-0.2504

-0.3766

-0.5025

-0.6257

-0.7426

-0.8481

-0.9361

-1.0000

-1.0335

-1.0313

-0.9894

-0.9064

-0.7831

-0.6234

-0.4336

-0.2224

0.0000

-5.4284
-8.1634
-10.8917
-13.5635

-16.0977
-18.3842
-20.2912
-21.6770
-22.4042
-22.3553
-21.4480
-19.6476

-16.9757
-13.5136
-9.3995
-4.8207
0.0000

-0.7214

-0.7235

-0.7166

-0.6923

-0.6425

-0.5603

-0.4415

-0.2850

-0.0942

0.1237

0.3575

0.5933

0.8155

1.0085

1.1580

1.2526

1.2850

-7369
-7391
-7320
-7072

-6563
-5724
-4510
-2911
-962
1264
3652
6061

8331
10302
11829
12796
13126

5. ДИНАМИКА

5.1. Силы давления газов

Индикаторную диаграмму, полученную в тепловом расчете, развертывают по углу поворота кривошипа по методу Брикса.

Для этого под индикаторной диаграммой строят вспомогательную полуокружность радиусом R=S/2. От центра полуокружности (точка О) в сторону НМТ откладываем поправку Брикса равную

мм (5.1)

где Мs =1мм в мм – масштаб хода поршня на индикаторной диаграмме.

Полуокружность делят лучами от центра О на несколько частей, а из центра Брикса (точка О¢) проводят линии, параллельные этим лучам. Точки, полученные на полуокружности, соответствуют определенным углам j (на лист 2 интервал между точками равен 30°). Из этих точек проводят вертикальные линии до пересечения с линиями индикаторной диаграммы и полученные величины давлений откладывают на вертикали соответствующий углов j. Развертку индикаторной диаграммы начинаем от ВМТ в процессе хода выпуска. При этом следует учитывать, что на свернутой индикаторной диаграмме давление отсчитывают от абсолютного нуля, а на развернутой показывают избыточное давление над поршнем ∆Pr = Pr - Po . Следовательно, давления в цилиндре двигателя, меньшие атмосферного, на развернутой диаграмме будут отрицательными. Силы давления газов, направленные к оси коленчатого вала, считаются положительными, а от коленчатого вала – отрицательными.

Масштабы развернутой диаграммы: давлений и удельных сил Мр =0.05 МПа в мм; полных сил Мр = Мр Fn =0.05·0.00679291=0.00034 МН в мм; угла поворота кривошипа М j = 3° в мм, или

рад в мм (5.2)

где ОВ =240 мм – длина развернутой индикаторной диаграммы.

По развернутой диаграмме через каждые 10° угла поворота кривошипа определяют значения ∆рг и заносят в гр.2 сводной таблицы 5.1 динамического расчета (в таблице 5.1 значения даны через 10°).

5.2 Приведение масс частей кривошипно-шатунного механизма

С учетом диаметра цилиндра, отношения S / D , рядного расположения цилиндров и достаточно высокого значения р z устанавливают следующие значения масс частей КШМ:

масса поршневой группы (для поршня из алюминиевого сплава принято mn ¢ = 100 кг/м2 )

кг; (5.3)

масса шатуна (для стального кованного шатуна принято m¢ш = 150 кг/м2 )

кг; (5.4)

масса неуравновешенных частей одного колена вала без противовесов (для литого чугунного вала принято m¢к =140 кг/м2 )

кг; (5.5)

Масса шатуна, сосредоточенная на оси поршневого пальца:

кг; (5.6)

Масса шатуна, сосредоточенная на оси кривошипа:

кг; (5.7)

Массы, совершающие возвратно-поступательное движение:

кг; (5.8)

Массы, совершающие вращательное движение:

кг; (5.9)

5.3 Удельные полные силы инерции

В гр. 3 табл. 5.1 заносим значения и определяем значения удельной силы возвратно-поступательно движущихся масс (гр. 4):

кН (5.10)

Центробежная сила инерции вращающихся масс

кН (5.11)

Центробежная сила инерции вращающихся масс шатуна

кН (5.12)

Центробежная сила инерции вращающихся масс кривошипа

кН. (5.13)

5.4 Удельные суммарные силы

Удельная сила (МПа), сосредоточенная на оси поршневого пальца:

(5.14)

Удельная нормальная сила (МПа):

(5.15)

Значения tg b определяют для выбранного l и заносят в гр.6, а значения pN – в гр.7.

Удельная сила (МПа), действующая вдоль шатуна (гр.9):

(5.16)

Удельная сила (МПа), действующая по радиусу кривошипа (гр. 11):

(5.17)

Удельная (гр.13) и полная (гр. 14) тангенциальные силы:

МПа (5.18)

кН (5.19)

По данным табл. 5.1 на листе миллиметровой бумаги строят графики изменения удельных сил р j , р, ps , pN , p к и рТ в зависимости от изменения угла поворота коленчатого вала j .

Среднее значение тангенциальной силы за цикл:

по данным теплового расчета:

Н (5.20)

по площади, заключенной между кривой рТ и осью абсцисс:

МПа (5.21)

Н (5.22)

ошибка % (5.23)

5.5 Крутящие моменты

Крутящий момент одного цилиндра (гр.15)

Нм (5.24)

Период изменения крутящего момента четырехтактного двигателя с равными интервалами между вспышками

(5.25)

Суммирование значений крутящих моментов всех четырех цилиндров двигателя осуществляется табличным методом (табл.5.2) через каждые 10° угла поворота коленчатого вала и по полученным данным строится кривая Мкр в масштабе Мм = 10 Нм в мм.

Таблица 5.2

Крутящие моменты

φєколенчатого

вала

Цилиндры
1-й 2-й 3-й 4-й

Мкр,

Н·м

φ°кривошипа Мкр.ц., Н·м φ°кривошипа Мкр.ц., Н·м φ°кривошипа Мкр.ц., Н·м φ°кривошипа Мкр.ц., Н·м

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

0
-126.06
-228.62
-286.88
-292.31
-247.41
-164.62
-62.482

39.089
123.80
181.71
209.64
210.75
191.53
159.34
120.73
80.137
39.822
0

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

0
-39.822
-80.137
-120.73
-159.34
-191.53
-211.90
-212.28

-186.68
-144.11
-69.813
9.1974
97.947
157.94
165.99
137.60

84.198
17.853
0

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

0
308.181
458.256
379.512
300.062
239.713
274.208
297.597
335.010
347.226
376.005
358.912
323.977
272.319
217.996
162.385

104.744
50.1729
0

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

0
-48.2200
-94.9800
-140.091
-182.025
-218.785
-235.013
-232.097

-200.707
-137.869
-49.7622
51.8257
154.391
238.039
284.223
280.450

224.151
124.127
0

0
94.0695
54.5114
-168.2001
-333.6298
-418.0159
-337.3366
-209.2665

-13.2920
189.0466
438.1470
629.5764
787.0669
859.8313
827.5603
701.1746

493.2327
231.9763
0

Средний крутящий момент двигателя:

по данным теплового расчета

Нм (5.26)

по площади, заключенной под кривой Мкр :

Нм (5.27)

ошибка % (5.28)

Максимальный и минимальный крутящие моменты:

Мкр. max = 860 Hм; Мкр min = -418 Hм.

5.6 Силы, действующие на шатунную шейку коленчатого вала

Для проведения расчета результирующей силы, действующей на шатунную шейку рядного двигателя, составляют таблицу 5.3, в которую переносят значения силы Т.

Суммарная сила, действующая на шатунную шейку по радиусу кривошипа:

кН (5.29)

где: кН (5.30)

Результирующая сила R ш.ш. , действующая на шатунную шейку, подсчитывается графическим сложением векторов сил Т и Рк при построении полярной диаграммы. Масштаб сил на полярной диаграмме для суммарных сил Мр =0.1 кН в мм. Значения R ш.ш для различных φ заносят в таблицу и по ним строят диаграмму R ш.ш в прямоугольных координатах.

По развернутой диаграмме R ш.ш определяют:

кН (5.31)

R ш.ш.max =22.9 кН, R ш.ш. min =4.85 кН,

где ОВ – длина диаграммы, мм

F – площадь под кривой R ш.ш , мм2 .

Таблица 5.3

Силы, действующие на шатунную шейку

Полные силы, кН
Т К Рк Rш.ш. Крк Rк
1 2 3 4 5 6 7

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

0
-2.7406
-4.9702
-6.2367
-6.3547
-5.3785
-3.5788
-1.3583

0.8498
2.6915
3.9504
4.5574
4.5815
4.1637
3.4641
2.6246

1.7421
0.8657
0
-0.8657
-1.7421
-2.6246

-12.4724
-12.0490
-10.3812
-7.9295
-5.2376
-2.7958
-1.0132

-0.1091
-0.0915
-0.7926
-1.9372
-3.2395
-4.4545
-5.4336

-6.1253
-6.5563
-6.7838
-6.8806
-6.9060
-6.8806
-6.7838

-6.5563

-20.0186
-19.5951
-17.9274
-15.4756
-12.7837
-10.3419
-8.5594

-7.6552
-7.6377
-8.3388
-9.4833
-10.7857
-12.0007
-12.9797

-13.6715
-14.1024
-14.3300
-14.4267
-14.4522
-14.4267
-14.3300

-14.1024

20.0186
19.7858
18.6036
16.6851
14.2761
11.6569
9.2775

7.7748
7.6848
8.7624
10.2732
11.7090
12.8455
13.6312

14.1035
14.3445
14.4355
14.4527
14.4522
14.4527
14.4355

14.3445

-29.7331
-29.3097
-27.6419
-25.1902
-22.4983
-20.0565
-18.2740

-17.3698
-17.3523
-18.0534
-19.1979
-20.5002
-21.7153
-22.6943

-23.3861
-23.8170
-24.0445
-24.1413
-24.1668
-24.1413
-24.0445

-23.8170

29.7331
29.4375
28.0852
25.9508
23.3786
20.7652
18.6211
17.4228
17.3731
18.2529
19.6001
21.0007
22.1933
23.0731

23.6412
23.9612
24.1076
24.1568
24.1668
24.1568
24.1076
23.9612

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

-3.4641
-4.1637

-4.6067
-4.6149
-4.0583
-3.1330
-1.5177
0.1999
2.1293
3.4335

3.6085
2.9915
1.8304
0.3881
0
6.6996
9.9621
8.2503

6.5231
5.2112
5.9611
6.4695
7.2828
7.5484
8.1740
7.8024

7.0430
5.9200
4.7390
3.5301
2.2771
1.0907
0
-1.0483

-2.0648
-3.0455
-3.9571
-4.7562
-5.1090
-5.0456
-4.3632
-2.9972

-1.0818
1.1266
3.3563
5.1748

-6.1253
-5.4336
-4.4789
-3.2803
-1.9901
-0.9227

-0.1635
-0.0161
-0.6029
-1.7847
-2.9742
-3.8034
-3.8232

-1.7064
2.6894
29.4541
20.8079
10.4895
5.3764
2.7088

1.6877
0.5196
-0.7846
-2.2230
-4.0083
-5.5461
-6.8477

-7.7254
-8.3797
-8.8182
-8.8669
-8.6690
-8.5703
-8.3316

-8.0403
-7.6076
-6.9970
-6.2067
-4.9674
-3.5865
-2.1396

-0.8827
-0.1165
-0.0905
-0.9503
-2.6899

-13.6715
-12.9797
-12.0251
-10.8265
-9.5363
-8.4688

-7.7096
-7.5622
-8.1490
-9.3309
-10.5203
-11.3496
-11.3693

-9.2525
-4.8568
21.9079
13.2618
2.9434
-2.1698
-4.8374

-5.8584
-7.0266
-8.3307
-9.7692
-11.5545
-13.0923
-14.3939
-15.2716
-15.9259
-16.3644
-16.4130
-16.2152
-16.1165
-15.8777

-15.5864
-15.1537
-14.5432
-13.7529
-12.5135
-11.1327
-9.6858

-8.4288
-7.6627
-7.6366
-8.4964
-10.2360

14.1035
13.6312
12.8773
11.7690
10.3639
9.0298

7.8576
7.5648
8.4226
9.9426
11.1220
11.7372
11.5157

9.2606
4.8568
22.9094
16.5867
8.7596
6.8745
7.1103

8.3580
9.5513
11.0653
12.3456
14.1535
15.2409
16.0246

16.3789
16.6160
16.7408
16.5702
16.2518
16.1165
15.9123

15.7226
15.4567
15.0719
14.5521
13.5163
12.2227
10.6232

8.9458
7.7387
7.7193
9.1353
11.4697

-23.3861
-22.6943
-21.7397
-20.5411
-19.2508
-18.1834

-17.4242
-17.2768
-17.8636
-19.0455
-20.2349
-21.0641
-21.0839
-18.9671
-14.5714
12.1934
3.5472
-6.7712
-11.8844
-14.5520

-15.5730
-16.7412
-18.0453
-19.4837
-21.2691
-22.8069
-24.1085

-24.9862
-25.6405
-26.0789
-26.1276
-25.9297
-25.8310
-25.5923

-25.3010
-24.8683
-24.2578
-23.4674
-22.2281
-20.8472
-19.4003

-18.1434
-17.3773
-17.3512
-18.2110
-19.9506

23.6412
23.0731
22.2224
21.0531
19.6740
18.4513

17.4902
17.2779
17.9900
19.3525
20.5541
21.2755
21.1632

18.9710
14.5714
13.9127
10.5748
10.6731
13.5569
15.4569

16.6749
17.9477
19.4595
20.8948
22.7857
24.1046
25.1162

25.6779
26.0747
26.3168
26.2266
25.9527
25.8310
25.6138
25.3851
25.0541
24.5784
23.9446
22.8077
21.4491
19.8849

18.3893
17.4109
17.3877
18.5177
20.6108

680

690

700

710

720

6.1788
6.0967
4.8729
2.6984

0

-5.0926
-7.7515

-10.1780
-11.8633

-12.4724

-12.6387
-15.2977

-17.7241
-19.4095

-20.0186

14.0682
16.4678
18.3818
19.5962

20.0186

-22.3533
-25.0122

-27.4387
-29.1241

-29.7331

23.1915
25.7446

27.8681
29.2488

29.7331

По полярной диаграмме строят диаграмму износа шатунной шейки. Сумму сил Rш.ш.j , действующих по каждому лучу диаграммы износа (от 1 до 12) определяют с помощью таблицы 5.4. По данным таблицы в масштабе по каждому лучу откладывают величину суммарных сил ΣRш.ші от окружности к центру. По лучам 4 и 5 силы ΣRш.ші не действуют, а по лучам 6,7 и 8 действуют силы только в интервале 360є<φ <390є.

По диаграмме износа определяют расположение оси масляного отверстия .


Таблица 5.4

Rш.ш. i Значения Rш.ш.i , кН, для лучей
1 2 3 4 5 6 7 8 9 10 11 12
Rш.ш. 0 20.0186 20.0186 20.0186 - - - - - - - 20.0186 20.0186
Rш.ш. 30 16.6851 16.6851 16.6851 - - - - - - - - 16.6851
Rш.ш. 60 9.2775 9.2775 9.2775 - - - - - - - - 9.2775
Rш.ш. 90 8.7624 8.7624 - - - - - - - - 8.7624 8.7624
Rш.ш. 120 12.8455 12.8455 - - - - - - - - 12.8455 12.8455
Rш.ш. 150 14.3445 14.3445 - - - - - - - - 14.3445 14.3445
Rш.ш. 180 14.4522 14.4522 14.4522 - - - - - - - 14.4522 14.4522
Rш.ш. 210 14.3445 14.3445 14.3445 - - - - - - - - 14.3445
Rш.ш. 240 12.8773 12.8773 12.8773 - - - - - - - - 12.8773
Rш.ш. 270 9.0291 9.0291 9.0291 - - - - - - - - 9.0291
Rш.ш. 300 8.4226 8.4226 - - - - - - - - 8.4226 8.4226
Rш.ш. 330 11.7372 11.7372 - - - - - - - - 11.7372 11.7372
Rш.ш. 360 4.8568 4.8568 4.8568 - - - - - - - 4.8568 4.8568
Rш.ш. 390 - - - - - - - 8.759 8.759 8.759 8.759 8.759
Rш.ш. 420 8.358 - - - - - - - - 8.358 8.358 8.358
Rш.ш. 450 12.3456 - - - - - - - - 12.3456 12.3456 12.3456
Rш.ш. 480 16.0246 16.0246 - - - - - - - - 16.0246 16.0246
Rш . ш .i 1 2 3 4 5 6 7 8 9 10 11 12
Rш . ш . 510 16.7408 16.7408 - - - - - - - - 16.7408 16.7408
Rш . ш . 540 16.1165 16.1165 16.1165 - - - - - - - 16.1165 16.1165
Rш . ш . 570 15.4567 15.4567 15.4567 - - - - - - - - 15.4567
Rш . ш . 600 13.5163 13.5163 13.5163 - - - - - - - - 13.5163
Rш . ш . 630 8.9458 8.9458 8.9458 - - - - - - - - 8.9458
Rш . ш . 660 9.1353 9.1353 - - - - - - - - 9.1353 9.1353
Rш . ш . 690 16.4658 16.4658 - - - - - - - - 16.4658 16.4658
SRш . ш . 291 270 147 - - - - 8.759 8.759 29.46 191 291

5.7 Уравновешивание

Порядок работы двигателя 1-2-4-3. Промежутки между вспышками равны 180є. Коленчатый вал двигателя имеет кривошипы, расположенные под углом 180є.

Центробежные силы инерции рассчитываемого двигателя и их моменты полностью уравновешены:

и (5.32)

Силы инерции первого порядка и их моменты также уравновешены:

и (5.33)

Силы инерции второго порядка для всех цилиндров направлены в одну сторону:

(5.34)

Уравновешивание сил инерции второго порядка в рассчитываемом двигателе нецелесообразно, ибо применение двухвальной системы с противовесами для уравновешивания значительно усложнит конструкцию двигателя.

Моменты от сил инерции второго порядка в связи с зеркальным расположением цилиндров полностью уравновешены:

(5.35)

Рис. 5.1 Схема уравновешивания двигателя

5.8 Равномерность крутящего момента и равномерность хода дви

гателя.

Равномерность крутящего момента:

; (5.36)

Избыточная работа крутящего момента:

Дж (5.37)

где – площадь над прямой среднего крутящего момента, мм2 .

рад в мм – масштаб угла поворота вала на

диаграмме Мкр .

Равномерность хода двигателя принимаем δ =0.01.

Момент инерции движущихся масс двигателя, приведенных к оси коленчатого вала:

кг·м2 (5.38)

6. РАСЧЕТ ДЕТАЛЕЙ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА НА ПРОЧНОСТЬ

6.1 Расчет поршня

Наиболее напряженным элементом поршневой группы является поршень, воспринимающий высокие газовые, инерционные и тепловые нагрузки, поэтому при его изготовлении к материалу предъявляются повышенные требования. Поршни автомобильных и тракторных двигателей изготовляют в основном из алюминиевых сплавов и реже из чугуна.

Основные конструктивные соотношения размеров элементов поршня (рис. 6.1) приведены в табл. 6.1. Величину верхней части поршня h 1 выбираем, исходя из обеспечения одинакового давления опорной поверхности поршня по высоте цилиндра и прочности бобышек, ослабленных отверстиями для пропуска масла. Это условие обеспечивается при

(6.1)

где hr – высота головки поршня.

Расстояние b между торцами бобышек зависит от способа крепления поршневого пальца и обычно принимается на 2-3 мм больше длины верхней головки шатуна l ш . Конкретные значения конструктивных элементов поршня принимаются по прототипам с учетом соотношений, приведены в табл. 6.1.

Поверочный расчет элементов поршня осуществляется без учета переменных нагрузок, величина которых учитывается при установлении соответствующих допускаемых напряжений. Рассчитывают днище, стенку головки, верхнюю кольцевую перемычку, опорную поверхность и юбку поршня.

Днище поршня рассчитывается на изгиб от действия максимальных газовых условий р zmax как равномерно нагруженная круглая плита, свободно опирающаяся на цилиндр.

Рис. 6.1 Схема поршня

Материал поршня – алюминиевый сплав, αп =22·10-6 1/К.

Материал гильзы цилиндра – серый чугун, αц =11·10-6 1/К.

Для дизелей максимальное давление газов обычно достигается при работе на режиме максимальной мощности.

Таблица 6.1

Наименование диапазон значение
Толщина днища поршня, d (0,12 ¸ 0,20)D 8
Высота поршня, Н (1,0 ¸ 1,7)D 105
Высота верхней части поршня, h 1 (0,6 ¸ 1,0)D
Высота юбки поршня, h ю (0,6 ¸ 1,1)D 65
Диаметр бобышки, d б (0,3 ¸ 0,5)D
Расстояние между торцами бобышек, b (0,3 ¸ 0,5)D 44
Толщина стенки юбки поршня, d ю , мм 2,0 ¸ 5,0
Толщина стенки головки поршня, s (0,05 ¸ 0,10)D 7
Расстояние до первой поршневой канавки, l (0,11 ¸ 0,20)D
Толщина первой кольцевой перемычки, h п (0,04 ¸ 0,07)D 4
Радиальная толщина кольца, t
компрессионного (0,040 ¸ 0,045)D 4
маслосъемного (0,038 ¸ 0,043)D 3
Высота кольца, а , мм 3-5 3
Разность между величинами зазоров замка кольца в свободном и рабочем состоянии Ао (3,2 - 4,0) t
Радиальный зазор кольца в канаве поршня t , мм
компрессионного 0,70 – 0,95 0.8
маслосъемного 0,9 – 1,1
Внутренний диаметр поршня, di D – 2 ( s+t+∆t )
Число масляных отверстий в поршне, n м 6-12 10
Диаметр масляного канала, d м (0,3 - 0,5) a 1
Наружный диаметр пальца, d п (0,30 ¸ 0,38)D 24
Внутренний диаметр пальца, d в (0,50 ¸ 0,70)dп 16
Длина пальца, l п (0,80 ¸ 0,90)D 80
Длина втулки шатуна, l ш (0,33 ¸ 0,45)D 40

Напряжение изгиба (МПа) в днище поршня

МПа (6.2)

где р zmax =р z = 6.356 МПа – максимальное давление сгорания;

мм – внутренний радиус днища.

Днище поршня должно быть усилено ребрами жесткости. Кроме того, в целях повышения износо- и термостойкости поршня целесообразно осуществить твердое анодирование днища и огневого пояса, что уменьшит возможности перегрева и прогорания днища, а также пригорания верхнего компрессионного кольца.

При отсутствии у днища ребер жесткости допустимые значения напряжений [s из ] (МПа) лежат в пределах:

Для поршней из алюминиевых сплавов …………….…..…20-25

При наличии ребер жесткости [s из ] возрастают:

Для поршней из алюминиевых сплавов …………………...до 50-150

Головка поршня в сечении хх , ослабленная отверстиями для отвода масла, проверяется на сжатие и разрыв.

Напряжение сжатия в сечении х -х :

площадь сечениях – х

м2 (5.3)

где мм– диаметр поршня по дну канавок;

мм – внутренний диаметр поршня;

мм2 – площадь продольного диаметрального

сечения масляного канала.

Максимальная сжимающая сила:

МН (6.4)

Напряжение сжатия:

МПа (6.5)

Допустимые напряжения на сжатие для поршней из алюминиевых сплавов [sсж ] = 30 ¸ 40 МПа.

Напряжение разрыва в сечении х-х :

- максимальная угловая скорость холостого хода:

рад/с (6.6)

- масса головки поршня с кольцами, расположенными выше сечения х-х :

кг (6.7)

- максимальная разрывающая сила:

(6.8)

МН

Допустимые напряжения на разрыв для поршня из алюминиевых сплавов [sр ] = 4 ¸ 10 МПа.

- напряжение разрыва:

МПа (6.9)

Напряжение в верхней кольцевой перемычке:

- среза:

МПа (6.10)

где D =93 мм – диаметр цилиндра;

h п =4 мм – толщина верхней кольцевой перемычки.

- изгиба:

МПа (6.11)

- сложное:

МПа (6.12)

допускаемые напряжения sS (МПа) в верхних кольцевых перемычках с учетом значительных температурных нагрузок находятся в пределах:

для поршней из алюминиевых сплавов…………….…30-40.

Удельное давление поршня на стенку цилиндра:

МПа (6.13)

МПа (6.14)

где Nmax =0.0025 МН – наибольшая нормальная сила, действующая на стенку

цилиндра при работе двигателя на режиме максималь-

ной мощности.

Для современных автомобильных и тракторных двигателей q 1 = 0.3 ¸ 1.0 и q 2 = 0.2 ¸ 0.7 МПа.

Гарантированная подвижность поршня в цилиндре достигается за счет установления оптимальных диаметральных зазоров между цилиндром и поршнем при различных тепловых нагрузках, возникающих в процессе работы дизеля. По статистическим данным для алюминиевых поршней с неразрезными юбками

r =(0.006 ¸ 0.008)D=0.007·93=0.651 мм (6.15)

ю = ( 0.001 ¸ 0.002 )D=0.002·93=0.186 мм (6.16)

Диаметры головки и юбки поршня:

мм (6.17)

мм (6.18)

Диаметральные зазоры в горячем состоянии:

(6.19)

мм

(6.20)

мм

где aц =11×10-6 1/К – коэффициент линейного расширения материала

цилиндра;

aп =22×10-6 1/К - коэффициент линейного расширения материала поршня;

Тц =383 К – температура стенок цилиндра;

Тr = 593 К – температура головки в рабочем состоянии;

Тю =413 К – температура юбки поршня в рабочем состоянии;

То =293 К – начальная температура цилиндра и поршня.

6.2 Расчет поршневого кольца

Поршневые кольца работают в условиях высоких температур и значительных переменных нагрузок, выполняя три основные функции:

– герметизации надпоршневого пространства в целях максимально возможного использования тепловой энергии топлива;

– отвода избыточной доли теплоты от поршня в стенки цилиндра;

– "управление маслом", т.е. рационального распределения масляного слоя по зеркалу цилиндра и ограничения попадания масла в камеру сгорания.

Материал кольца – серый чугун. Е =1.2·105 МПа.

Среднее давление кольца на стенку цилиндра:

(6.21)

МПа

где мм.

Давление кольца на стенку цилиндра в различных точках окружности при каплевидной форме эпюры давления:

, [МПа] (6.22)

Результаты расчета р , а также μк для различных углов ψ приведены ниже:

Угол ψ , определяющий положение текущего давления кольца, град 0 30 60 90 120 150 180
Коэффициент μк 1.05 1.05 1.14 0.90 0.45 0.67 2.85
Давление р в соответствующей точке, МПа 0.224 0.222 0.218 0.214 0.218 0.271 0.320

По этим данным построена каплевидная эпюра давлений кольца на стенку цилиндра (рис. 5.2).

Напряжение изгиба кольца в рабочем состоянии:

МПа (6.23)

Напряжение изгиба при надевании кольца на поршень:

МПа (6.24)

Монтажный зазор в замке поршневого кольца:

(6.25)

мм

где мм – минимально допустимый зазор в замке кольца во время работы двигателя;

aк =11·10-6 1/К – коэффициент линейного расширения материала кольца;

aц =11·10-6 1/К – коэффициент линейного расширения материала гильзы;

Тк =493 К – температура кольца в рабочем состоянии;

Тц =383 К – температура стенок цилиндра;

То = 293 К – начальная температура.

6.3 Расчет поршневого пальца

Во время работы двигателя поршневой палец подвергается воздействию переменных нагрузок, приводящих к возникновению напряжений изгиба, сдвига, смятия и овализации. В соответствии с указанными условиями работы к материалам, применяемым для изготовления пальцев, предъявляются требования высокой прочности и вязкости. Этим требованиям удовлетворяют цементированные малоуглеродистые и легированные стали

Для расчета принимаем следующие данные:

наружный диаметр пальца d n =25 мм,

внутренний диаметр пальца d b =16 мм,

длину пальца l n =80 мм,

длину втулки шатуна lш =40 мм,

расстояние между торцами бобышек b =44 мм.

Материал поршневого пальца – сталь 15Х, Е =2·105 МПа.

Палец плавающего типа.

Расчет поршневого пальца включает определение удельных давлений пальца на втулку верхней головки шатуна и на бобышки, а также напряжений от изгиба, среза и овализации.

Максимальные напряжения возникают в пальцах дизелей при работе на номинальном режиме.

Расчетная сила, действующая на поршневой палец:

– газовая

МН (6.26)

где р zmax =р z = 6.356 МПа – максимальное давление газов на номинальном

режиме;

мм2 – площадь поршня;

– инерционная

МН (6.27)

где рад/с

– расчетная

МН (6.28)

где k =0.82 – коэффициент, учитывающий массу поршневого пальца.

Удельное давление (МПа) пальца на втулку поршневой головки шатуна

МПа (6.29)

где м – наружный диаметр пальца;

м – длина опорной поверхности пальца в головки шатуна.

Удельное давление пальца на бобышки

МПа (6.30)

Напряжение изгиба в среднем сечении пальца:

(6.31)

МПа

где a = d в / d п =0.64 – отношение внутреннего диаметра пальца к наружному.

Для автомобильных и тракторных двигателей [sиз ] = 100 ¸ 250 МПа.

Касательные напряжения среза пальца в сечениях между бобышками и головкой шатуна:

(6.32)

Мпа

Для автомобильных и тракторных двигателей [t] = 60 ¸ 250 МПа.

Максимальная овализация пальца (наибольшее увеличение горизонтального диаметра ∆ dnmax , мм) наблюдается в его средней, наиболее напряженной части:

(6.33)

мм

где Е = 2·105 МПа – модуль упругости материала пальца.

Напряжение овализации на внешней поверхности пальца:

- в горизонтальной плоскости (точки 1, ψ=0є):

(6.34)

МПа

-в вертикальной плоскости (точки 3, ψ=90є):

(6.35)

МПа

Напряжение овализации на внутренней поверхности пальца:

- в горизонтальной плоскости (точки 2, ψ=0є):

(6.36)

МПа;

-в вертикальной плоскости (точки 4, ψ=90є):

(6.37)

МПа.


7. КОНСТРУКТОРСКИЙ РАЗДЕЛ

Конструкторский раздел предназначен для рассмотрения основной задачи данной работы — усовершенствования системы охлаждения двигателя ЗМЗ 406 применяемого на автомобилях ГАЗ 2705, 3221 «ГАЗЕЛЬ» и их модификациях. При этом изменения в двигателе принятые в тепловом расчете, т.е. форсирование двигателя для повышения его тяговых и скоростных характеристик приняты как перспективные и представляющие интерес с практической, а в данном случае еще и с теоретической точки зрения. Принимая данные, полученные в тепловом расчете, и учитывая ,что после форсирования двигателя увеличилась мощность нетто, а следовательно тепловой режим стал более напряженным был проведен расчет системы охлаждения.

7.1 Расчет жидкостной системы охлаждения

Модернизируя систему охлаждения двигателя внутреннего сгорания проведем предварительный её расчет согласно материалу, изложенному в [4]. Однако данный расчет является проверочным и ведётся в первом приближении с тем, чтобы сохранить геометрические, тепловые и иные параметры основных деталей системы охлаждения максимально унифицируя её с существующей конструкцией в случае доработки. При расчете системы охлаждения двигателя исходной величиной является количество отводимого от него в единицу времени тепла Qω (ккал/ч). Это количество может быть определено из уравнения теплового баланса, или (ориентировочно) на основании экспериментальных данных. В данной работе используем второй вариант, на основании экспериментальных данных, выбирая коэффициенты и эмпирические данные предполагая наиболее напряженный тепловой режим работы.

В качестве циркулирующей охлаждающей жидкости принимаем этиленгликолевую незамерзающую смесь (антифриз).

Таким образом, количество тепла отводимого от двигателя в единицу времени:

Qω =qω NeN =860∙85,0232∙1,36=99443,135 ккал/ч, (7.1)

где qω =860 ккал/(л.с.∙ч)— количество отводимого от двигателя тепла,

для карбюраторных ДВС обычно qω =830…860 ккал/(л.с.∙ч);

NeN =85,0232 кВт— наибольшая мощность двигателя.

Находим количество жидкости (кгс/ч), циркулирующей в системе охлаждения в единицу времени,

кгс/ч (7.2)

где сω =0,5 ккал/(кгс∙°С)— теплоемкость циркулирующей жидкости;

=5 °C— разность температур входящей в радиатор и

выходящей из него жидкости.

7.2 Расчет радиатора

Величину поверхности охлаждения радиатора в первом приближении (м2 ) с достаточной точностью определим по простейшей формуле и сравним с существующей (FД =20 м2 ):

Fp =fpN NeN =0,17∙85,0232∙1,36=19,66 м2 (7.3)

где fpN =0,17 м2 /л.с.— удельная поверхность охлаждения радиатора, fpN =0,1…0,23 м2 /л.с. для легковых автомобилей.

Как видно из расчетов Fp =19,66м2 ≈FД =20м2 , относительная разность 2%.

Емкость системы охлаждения оставим прежней, т.е. Vω =12 л.

Примерное количество проходящего через радиатор воздуха:

GL =205∙NeN =205∙85,0232∙1,36=22868 кгс/ч. (7.4)

7.3 Водяной насос

Расчетная производительность водяного насоса:

Gв.н. =Gωв.н. =/0,85=46796,7694 кгс/ч, (7.5)

где ηв.н. =0,85— коэффициент, учитывающий возможность прорыва жидкости между крыльчаткой и корпусом насоса.

Необходимая на привод водяного насоса мощность:

кВт (7.6)

где Н=7 м вод. ст.— создаваемый насосом напор;

ηh =0,65 — гидравлический КПД;

ηмех =0,8 — механический КПД водяного насоса.

Учитывая, что параметры рассчитываемого и действительного радиаторов можно принять как равные и принимая существующую емкость системы охлаждения — размеры и форму водяного насоса не рассчитываем.

7.4 Вентилятор

Для выбора из существующей номенклатуры приближенно определим производительность вентилятора по формуле:

GL =LQ Qω =0,3∙99443,135=29832,9405 кгс/ч, (7.7)

где LQ =0,3 кгс/ккал — удельная производительность вентилятора.

7.5 Описание предлагаемых конструктивных изменений

Далее будет предложен и рассмотрен вариант усовершенствования системы охлаждения рассматриваемого в данной работе двигателя ЗМЗ-406 автомобилей ГАЗ 2705, 3221 «ГАЗЕЛЬ». Описание целей и элементов доработки системы охлаждения двигателя ЗМЗ-406 по пунктам приведены ниже. Основные элементы системы и режимы работы приведены на рис. 20…24.

1. Вместо вентилятора и гидронасоса с механическим приводом от клиноременной передачи принимаются к установке вентилятор и гидронасос с электроприводом и возможностью регулировки числа их оборотов в зависимости от температуры в системе охлаждения. Цель: возможность частичной регулировки скорости потока воздуха, возможность регулировки скорости потока охлаждающей жидкости, увеличение мощности брутто двигателя за счет отсутствия затрат мощности на привод вентилятора и водяного насоса. Остальные достоинства таких систем смотреть выше в патентном обзоре.

2. Термостат заменяется термоэлектроклапаном с предохранительной пружиной из никель - титанового или иного аналогичного сплава обладающего «памятью» (см. патентный обзор), которая срабатывает когда электроклапан, по каким либо причинам вышел из строя и настроена на срабатывание при наименьшей и наивысшей предельной температурах. Цель: предотвратить эффект «залипания» термостата. Т.к. при поломке обычный термостат имеет свойство, оставаться в каком либо постоянном (крайнем, либо промежуточном) положении (говорят «залипает»). Кроме того, термоэлектроклапан, вместо классического термостата, позволит более четко и скоординировано организовать работу всех механизмов и приборов системы охлаждения, как между собой, так и с остальными механизмами двигателя посредством ЭБУ, либо бортовой ЭВМ. Магнитное поле создаваемое электроклапаном можно использовать для смягчения воды в случае возникновения ситуации, когда в систему охлаждения приходиться заливать жесткую воду.

3. В магистраль отопителя салона встраивается электромагнитный клапан вместо краника отопителя салона. Цель: более удобный способ включения, выключения отопителя (управление отопителем можно вынести на панель приборов), возможность более качественного автоматического управления прогревом двигателя и салона в зимнее время.

Рис. 20 Циркуляция ОЖ ДВС – Радиатор – Отопитель при Nmax (зимний период)

1- ДВС; 2- датчик числа оборотов коленвала; 3- датчик скорости; 4- отопитель салона; 5- электромагнитный клапан системы отопления салона; 6- включатель – регулятор отопителя; 7- электронасос системы отопления (устанавливается только при наличии второго отопителя в автомобилях с двумя рядами пассажирских сидений и автобусах); 8- головка ДВС; 9- электронный блок управления (ЭБУ) или бортовая ЭВМ; 10- датчик температурного состояния ДВС; 11- датчик температуры охлаждающей жидкости; 12- электромагнитный клапан-термостат; 13- радиатор; 14- электровентилятор; 15- датчик температуры охлаждающей жидкости; 16- электропомпа

При работе двигателя 1 (Рис. 20) в ЭБУ 9 (бортовая ЭВМ) подаются сигналы о его температурном состоянии, датчик 10, а также о температуре охлаждающей жидкости (ОЖ), датчики 11, 15, скорости движения автомобиля, датчик 3 (или спидометр), частоте вращения коленвала, датчик 2, о состоянии отопителя сигнализирует включатель – регулятор температуры в салоне 6. В зависимости от полученных внешних данных, после обработки, из ЭБУ выходят сигналы управления на электровентилятор 14, электропомпу 16, электромагнитные клапаны 12 и 5, электронасос 7 системы отопления (устанавливается только при наличии второго отопителя 4 в фургонах с двумя рядами пассажирских сидений и автобусах). В зависимости от полученных ЭБУ 9 сигналов опишем основные режимы работы системы охлаждения, начиная от пуска двигателя до его работы при максимальных нагрузках.

1. ОЖ циркулирует по кругу ДВС 1 – Радиатор 13 – Отопитель (ли) 4 Рис. 20, максимальная нагрузка, температура в системе охлаждения t°→max, т.е. ≈90°С., клапаны 5, 12 открыты, помпа 16, вентилятор 14, насос 7 (при наличии) включены на полные обороты.

2. ОЖ не циркулирует по ДВС (Рис. 21), например пуск холодного двигателя зимой. Вентилятор 14 (см. Рис. 20), помпа 16, насос 7 — отключены, клапаны 5, 12 — закрыты.

Рис. 21 Работа ДВС без циркуляции ОЖ

3. ОЖ циркулирует по ДВС, t°ОЖ ≈65…70 °С, рис.22. Вентилятор 14 (см. Рис. 20), насос 7 — отключены, клапаны 5, 12 — закрыты. помпа 16 включена.

Рис. 22 Циркуляция ОЖ по ДВС

4. Циркуляция ОЖ по магистрали ДВС - отопитель (прогрев автомобиля при пуске двигателя в зимний период) рис. 23. Вентилятор 14 (см. Рис. 20),— отключен, клапан 12 — закрыт. Помпа 16, насос 7 (при наличии) — включены. Клапан 5 — открыт.

Рис. 23 Циркуляция ОЖ по магистрали ДВС - отопитель

5. Циркуляция ОЖ по магистрали ДВС - радиатор t°≈85…90°С («летний режим») рис. 24. Вентилятор 14 (см. Рис. 20) включается автоматически по потребности, помпа 16—включена, клапан 12 — открыт. Насос 7 (при наличии) — отключён. Клапан 5 — закрыт.

Рис. 24

Электронасосы 16, 7 и электровентилятор 14 (Рис. 20) имеют возможность изменять частоту вращения. Функциональная схема регулирования частоты вращения вентилятора, насоса системы охлаждения и отопителя приведена на рис. 25. Температура ОЖ воспринимается терморезистором R1, имеющим отрицательный температурный коэффициент; терморезистор одновременно является одним из звеньев мостовой схемы, куда входят также резисторы R2, R3 и R4.

Вследствие этого напряжение на выходе моста обратно пропорционально температуре ОЖ. В противоположное плечо моста включен резистор R4, с помощью которого можно регулировать напряжение на выходе моста в некоторых пределах.

Рис. 25

Частота вращения двигателей постоянного тока 3, 8, вращающих, соответственно, вентилятор 2 и водяной насос 9, зависит от текущих значений температуры ОЖ.

К электродвигателям прикладываются прямоугольные импульсы напряжения. Частота их вращения зависит от силы тока поступающего в якорь. Среднее значение тока, поступающего в якорь, зависит от ширины прямоугольных импульсов и в конечном счете от напряжения на выходе моста. ЭБУ 5 непрерывно сравнивает усиленное напряжение моста с напряжением, вырабатываемым генератором пилообразного сигнала 6, и при их одинаковых значениях переключается, выдавая прямоугольные импульсы, приводящие в действие (посредством усилителя) двигатели постоянного тока.

При увеличении напряжения, снимаемого с моста (снижение температуры ОЖ), ЭБУ подает сигнал позже, ширина вырабатываемого прямоугольного импульса уменьшается и приводной двигатель вращается медленней. При сильном нагреве ОЖ напряжение на выходе моста уменьшается, переключение происходит раньше и ширина импульса увеличивается. Это положение иллюстрируется графиками, приведенными на рис. 26 для двух значений температуры ОЖ.

Как видно из рис. 26, регулятор частоты вращения не работает, если напряжение моста превышает максимальное напряжение, вырабатываемое генератором пилообразного сигнала.

Это означает, что при низкой температуре ОЖ вентилятор не вращается, вследствие чего ДВС сравнительно быстро прогревается до нужной температуры.

Диод 12, рис. 25, предназначен для уменьшения влияния ЭДС самоиндукции на контакты датчика температуры (R1), т.к. в момент разрыва контактов исчезающее электромагнитное поле не только создает высокое напряжение на вторичной обмотке катушки зажигания, необходимое для свечи, но и немалое, до 400 В, напряжение противоиндукции в первичной обмотке. Вот оно-то и «прожигает» контакты датчика R1.

Рис. 26

8. ОХРАНА ТРУДА

Охрана труда в Украине регламентируется законом «Об охране труда», принятым в 1933 году.

Согласно ГОСТ 12.0.002–80. «Система стандартов безопасности труда. Термины и определения». Охрана труда — это система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранения здоровья и работоспособности человека в процессе труда.

Техника безопасности — это система организационных мероприятий и технических средств, предотвращающих или уменьшающих воздействие на работающих опасных производственных факторов.

Опасный производственный фактор — это производственный фактор, воздействие которого на работающего в определенных условиях приводит к травме или внезапному резкому ухудшению здоровья.

Вредный производственный фактор — это производственный фактор, воздействие которого на работающего в определенных условиях приводит к заболеванию или снижению работоспособности.

В соответствии с ГОСТ 12.0.003–74. опасные и вредные производственные факторы по природе их воздействия на организм человека подразделяют на четыре группы:

1) физические — движущиеся детали, элементы механизмов и машины в целом; недопустимая температура поверхностей машин и оборудования и воздуха в рабочей зоне; недопустимый уровень вибрации, производственных излучений (ионизирующих, лазерных, инфракрасных, ультрафиолетовых), электромагнитных полей; метеорологических колебаний в рабочей зоне; недостаточная или повышенная освещенность рабочей зоны;

2) химические — токсические, раздражающие, сенсибилизирующие, канцерогенные, мутагенные, влияющие на репродуктивную функцию;

3) биологические — микро- и макроорганизмы;

4) психофизиологические — физические нагрузки (статические, динамические, гиподинамия); нервно-психические перегрузки (умственные, эмоциональные, монотонность труда, перенапряжение анализаторов).

8.1 Меры безопасности при эксплуатации автомобиля.

8.1.1 Подготовка автомобиля к выезду на линию.

Автомобиль (автопоезд) перед выпуском на линию проходит проверку тех­нического состоянии. Лицо, ответственное за выпуск автомобилей, после про­верки их технического состояния делает отметку в путевом листе о готовности автомобиля к работе. Категорически запрещается выпуск на линию автомо­билей с неисправностями, угрожающими безопасности движения и сохранно­сти пассажиров и груза, а также грязного, без номеров и без опознавательных знаков автопоезда.

Водитель перед выездом на пинию должен иметь при себе: удостоверение на право управления автомобилем, выданное Государственной автомобильной инспекцией, талон технического паспорта, путевой или маршрутный лист. Перед выездом на линию, водитель проверяет техническую исправность автомобиля: отсутствие подтекания топлива, масла, воды, а у газобаллонных автомобилей герметичность газовой аппаратуры и магистралей; при этом особое внимание oн обращает на органы управления и механизмы, обеспечивающие безопасность движения — тормоза, рулевое управление, шины, фары, задний фонарь, стоп-сигнал, указатели поворотов, звуковой сигнал, крепление карданного вала. Кроме того, перед выездом водитель проверяет: давление воздуха в шинах и соответствие его нормам; наличие инструментов и инвентаря; заправку авто­мобиля топливом, маслом, водой и тормозной жидкостью; уровень электролита в аккумуляторной батарее.

В случае перевозки опасных грузов администрация грузоотправитель обя­зана до перевозки этих грузов каждый раз инструктировать водителя, экспе­дитора, грузчиков и других лиц, сопровождающих груз, и проверять наличие защитных средств и средств тушения пожара.

До направления водителя пассажирского транспорта на новый маршрут с ним проводится инструктаж о характере маршрута, и он должен быть на­правлен и специальный рейс для ознакомления с маршрутом.

До выезда в рейс водителю предоставляется отдых, предусмотренный законо­дательством. Водителю запрещается выезжать в рейс в болезненном состоянии или при такой степени утомления, которая может повлиять на безопасность движения.

8.1.2 Работа автомобиля на линии.

При работе на линии водителю категорически запрещается управлять автомобилем в состоянии даже самого легкого алкогольного опьянения или под воздействием наркотических средств; передавать управление автомобилем лицам, находящимся в нетрезвом состоянии, либо не указанным в путевом листе, или не имеющим при себе удостоверения на право управления автомобилем; самовольно отклоняться от маршрута, указанного в путевом листе, если это не вызывается ухудшением дорожных или климатических условий.

Во время работы водитель обязан выполнять правила безопасности дви­жения, указания регулировщиков уличного движения; поддерживать скорость в соответствии с требованиями Правил дорожного движения с учетом состоя­ния дороги, но не выше максимальной скорости, установленной технической характеристикой для данной модели автомобиля; наблюдать за показаниями контрольных приборов автомобиля, и правильностью работы всех механизмов.

Особые правила водитель должен соблюдать при перевозке людей. Перевозка пассажиров на грузовых автомобилях может осуществляться только при соблюдении следующих требований: в кузове автомобиля должен находиться старший, отвечающий за поведение пассажиров, и фамилия его записывается, в путевом листе; скорость движения автомобиля не должна превышать 60 км/ч. Регулярная перевозка людей на грузовом бортовом автомобиле, кузов которого не оборудован тентом, не разрешается. Перевозка детей на грузовых автомобилях может быть допущена как исключение, но с детьми в кузове должны находиться не менее двух взрослых. На грузовых автомобилях, не приспособленных для перевозки пассажиров, разрешается проезд лицам сопровождающим или получающим грузы, но не более шести человек, фамилии их указываются в путевом листе. Однако такой проезд запрещается на платформах без бортов, на грузе, размещенном на уровне или выше бортов кузова, на длинномерном грузе и рядом с ним, на цистернах, грузовых прице­пах или полуприцепах всех типов.

В кабине, кузове и салоне автомобиля не разрешается нахождение боль­шего числа людей, чем это указано в паспорте завода-изготовителя.

Категорически запрещается перевозка людей в кузове автомобиля-самосвала даже на самое короткое расстояние. Лица, сопровождающие эти автомобили, должны находиться только в кабине водителя.

В кузове автомобиля не разрешается перевозить лиц, не имеющих отно­шения к выполняемой работе. В путевом листе должны быть записаны фамилии и должности людей, направляемых с автомобилем на линию.

Лица, находящиеся на автомобиле, должны выполнять все требования водителя по соблюдению правил техники безопасности.

Движение автомобиля при нахождении людей на подножках, крыльях, буферах, бортах запрещается.

Ели во время работы на линии водитель или лица, сопровождающие автомобиль, находятся в условиях, опасных для жизни и здоровья (например, отсутствие механизации при погрузке тяжеловесных грузов, несоответствие автомобиля перевозимому грузу, невозможность оставления безопасных мест для грузчиков при погрузке, несоответствие погрузочно-разгрузочных площа­док и подъездных путей установленным правилам и т, п.), водитель обязан немедленно остановить работу и сообщить в свое автотранспортное предприя­тие, а также сделать отметку о своем заявлении в путевом листе. Если со­общить в свое автотранспортное предприятие не представляется возможным, то водитель обязан поставить в известность администрацию того предприятия, в распоряжении которого находится автомобиль, и может продолжать работу только после устранения опасности. Из кабины автомобиля на проезжую часть дороги водитель может выходить, только предварительно убедившись в отсутст­вии движения во встречном и в попутном направлениях.

Если во время работы на линии в автомобиле обнаружится неисправности, угрожающая безопасности движения и сохранности людей, автомобиля и груза, водитель обязан принять необходимые меры к устранению неисправности, а если это невозможно, должен следовать на ближайшую ремонтную базу или возвратиться в гараж с соблюдением необходимых мер предосторожности.

8.2 Требования к рабочему месту водителя.

Работа по управлению автомобилем может быть отнесена к разряду, наи­более напряженных и утомительных форм трудовой деятельности. Эта работа протекает в условиях постоянного и значительного нервноэмоционального напряжения, углубляемого сознанием огромной ответственности за жизнь лю­дей и материальные ценности. Быстрота реакции и точность рабочих движений водителя современного автомобилля являются важнейшими факторами обеспе­чения безопасности движения. Эти качества в большой степени зависят от удобства рабочего места водителя, которое должно создавать благоприятныеусловия труда и исключать возможность возникновения аварий, вызываемых перенапряжением при работе водителя.

Большое влияние на работу водителя оказывает правильная его посадка, которая определяется как «спокойное положение в состоянии готовности». Плоскость сиденья должна быть не горизонтальной, а слегка наклоненнойназад (3–7° к горизонтальной плоскости). Спинка сиденья не должна быть фиксирована, сиденье должно регулироваться по высоте и в горизонтальном направлении. Обивка сиденья должна быть достаточно жесткой и шерохо­ватой.

Рычаги управления автомобилем, перемещающиеся в горизонтальной пло­скости к водителю и от него, должны быть рационально расположены на 230 мм выше сиденья, причем они должны быть удалены от спинки сиденья в первом случае на 560 мм, а во втором – на 600 мм. Сила сопротивления рычага должна составлять около 10 кгс, т. е. 20–25% максимальной (45 кгс). Оптимальный ход педалей при нажатии передней части пятки и середины стопы 100–150 мм. При компоновке рычагов управления должно быть соблюдено условие, чтобы основные рычаги располагались перед водителем с справа, а вспомогательные – с левой стороны. Всю компоновку рабочего места водителя выполняют так, чтобы водитель не находился длительное время в вынужден­ной неудобной позе.

Конструкция и внутренние размеры кабины должны обеспечивать водите­лю свободный вход в зимней одежде, нестесненное положение на сиденье, удобное действие рычагами и педалями.

С рабочего места водителя должна быть обеспечена максимальная обзорность. Под обзорностью автомобиля подразумевается одно из его конструк­тивных свойств, определяющее объективную возможность для водителя видеть рабочую зону, путь движения и объекты, которые могут помешать безопасно­му его движению. Обзорность рабочей зоны характеризуется величиной хоро­шо видимого водителем пространства в вертикальной и горизонтальной плос­костях. Водителю должны быть созданы такие условия, при которых он мог бы наблюдать путь движения и объекты, не совершая при этом излишне сложных движений. В противном случае работа водителя сопровождается до­полнительным мышечным и нервным напряжением, вызывающим повышенную утомляемость.

Для обеспечения здоровых условий труда водителя большое значение имеет состояние воздушной среды в кабине автомобиля (микроклимат). Мик­роклимат — это физическое состояние воздушной среды в ограниченном про­странстве, характеризуемое атмосферным давлением, температурой, влаж­ностью и скоростью движения воздуха. Температура воздуха в кабине водите­ля определяется температурой наружного воздуха и тепловыделениями двигателя, если он расположен в передней части автомобиля. Температура, должна быть в пределах от +15 до +17°С.

Соотношение температуры, влажности и скорости движения воздуха в кабине автомобиля могут создавать различные зоны удобства работы води­теля. Так, зона полного удобства при температуре воздуха 19–22°С и при влажности воздуха 50% достигается при скорости движения воздуха 0,15 м/с.

Скорость воздуха в кабине в теплое время года допускается от 1 до 2 м/с, а в холодное время — не свыше 0,5 м/с. Поступающий в кабину воздух должен быть очищен от пыли.

Теплоизоляция и отопление кабины в соответствии со СНиП II-Г. 7–62 должны обеспечивать при работе в холодное время года температуру в каби­не от +14 до +16°С.

Вентиляционная система кабины должна обеспечить воздухообмен в холодное время года не менее 40 м3 /ч.

Воздухообмен при температуре наружного воздуха до 28°С должен обеспе­чить температуру воздуха в кабине не выше чем на 2–3°С по сравнению с тем­пературой наружного воздуха.

Концентрация вредно действующих веществ, содержащихся в отработавших газах, в зоне дыхания не должна превышать предельно допустимого уровня: окиси углерода – 20 мг/м3 , акролеина – 0,7, тетра-этилсвинца – 0,05, углеводородов (в пересчете на углерод) – 300 мг/м3 .

Предельно допустимый уровень шума в кабине автомобиля и вибрация на рабочем месте водителя не должны превышать значений действующих сани­тарных норм и правил (СН245–71). С целью снижения шума в кабине авто­мобиля тщательно подгоняют соприкасающиеся части кабины, обивают кабину звукопоглощающим материалом.

Сиденье водителя является хорошим амортизатором вибраций, но ради­кальными мерами снижения отрицательного воздействия на водителя вибрации является устранение колебаний деталей кузова при длительной эксплуатации автомобиля и устранение возможности вибраций основных узлов автомобиля при его конструировании.

Кабины транспортных средств, предназначенных для работы в юж­ных районах, должны быть окрашены светлыми красками. Световые проемы кабин изготовляют из небьющегося и безосколочного, но прозрачного материала.

В транспортных средствах, предназначенных для эксплуатации в условиях Cевера, стекла кабин необходимо обдувать теплым воздухом или делать двой­ное остекление и между стеклами помещать влагопоглотитель (силикагель). Внутри кабины устраивают отопитель кабины типа 0-30, работающий незави­симо от двигателя.

8.3 Виброизоляция сиденья самоходной машины.

Пассивная виброизоляция (виброзащита) – это виброизоляция, не использующая энергию дополнительного источника.

Сиденья в самоходных строительно-дорожных машинах, грузовых автомобилях и тракторах должны обеспечивать санитарно-гигиенические условия для длительной работы водителей. Сиденье должно смягчать толчки и удары и часть вибраций, превышающую гигиенические характеристики и нормы вибрации по ГОСТ 12.1.012-78*.

Учитывая, что утомляемость оператора во многом зависит от положения его во время работы, исследованиями установлено, что сидение должно быть регулируемым, мягким и подрессоренным. Горизонтальное, продольное перемещение должно быть не менее 150 мм, вертикальное не менее 80 мм, вертикальное перемещение спинки не менее 60 мм, а угол ее наклона не менее 10˚.

Типовая схема подрессоривания сиденья водителя (рис.4) состоит из следующих элементов: направляющего механизма 1, состоящего из параллелограмных рычагов и обеспечивающих стабильность вертикального положения корпуса водителя при колебании машины. Направляющий механизм, соединяющий посадочное место водителя с рамой ходовой части машины, выполняет роль кинематической и силовой связи; пружины 3, снижающей амплитуду колебаний сиденья от колебаний машины при передвижении по неровностям дороги; регулировочного винта 4 для изменения жесткости пружины в зависимости от массы тела водителя; гидроамортизатора 2, поглощающего колебания сиденья при передвижении машины по неровностям дороги.

Схема гидроамортизатора показана на рис.27. При переезде препятствий на неровностях пути возникают резкие колебания рамы ходовой части, в результате чего сопротивление гидроамортизатора возрастает. Это сопротивление вызвано тем, что жидкость в нем не успевает проходить через отверстия 1 в поршне 2. В результате возникающего гидравлического торможения колебания сиденья гасятся.

Рис.27 Схема гидроамортизатора.

8.4 Устойчивость легкового автомобиля.

Исходные данные для расчета:

Легковой автомобиль ЗАЗ – 1102: Ga =5770 Н; a= 1390мм; b=930 мм; hG =464 мм; L=2320 мм.

8.4.1 Расчет на продольную устойчивость.

Продольная устойчивость автомобиля без прицепа обеспечивается тогда, когда подъем или уклон его (рис.1) не превышает предельного угла α, при которых заторможенный автомобиль не опрокинется. При подъеме он может опрокинуться вокруг точки 0. В этом случае возникает опрокидывающий момент силы тяжести М=Gsinαn b. Машина будет находиться в состоянии устойчивости в том случае, пока удерживающий момент силы тяжести М=Gcosαn bбудет больше опрокидывающего момента, т.е.

Gsinαn hG ≤ Ga cosαn b,

где Ga – вес машины с грузом, Н;

hG – высота центра тяжести, м;

a,b – соответственно расстояние от передней и задней оси до вертикали, проходящей через центр тяжести, м;

αn – угол подъема, град.

На подъеме автомашина будет находиться в состоянии устойчивости, если соблюдается условие:

tgαn = b/hG = 930/464 =4,766; αn =63є30′.

На уклоне, аналогично предыдущей зависимости, имеем:

tgαn = b/hG =1390 /464 = 2,9957; αn =71є35′.

Расчетные углы, обеспечивающие устойчивость, будут значительно мень­шими, если при спуске автомобиля во­дитель резко тормозит, а при подъеме делает резкий рывок с места.

В действительности автомобили крайне редко опрокидываются; чаще у них буксуют ведущие колеса, в результате чего машины сползают. В этом случае предельный угол автомобиля, при котором исключается буксование колес:

αбук =31є40′

где φx – коэффициент сцепления шин автомобиля;

L – база автомобиля;

8.4.2 Расчет на поперечную устойчивость.

Часто нарушение устойчивости проявляется в боковом скольжении колес или опрокидываний автомобиля в плоскости, перпендикулярной продольной оси. Возмущающими силами могут быть: составляющая силы инерции, поперечная составляющая силы тяжести Ga sinβ, возникающая в результате поперечного наклона дороги на угол β, аэродинамическая сила.

Поперечная устойчивость автомобиля характеризуется предель­ным углом (рис. 2) при движении машины поперек уклона:

Во избежание аварий при движении автомобилей по кривой необходимо выдерживать следующие радиусы поворота:

1) по условию, при которых возникает боковое скольжение колес:

где Rmin – минимальный радиус поворота по кривой, м;

Va – скорость движения автомобиля, км/ч;

g– ускорение силы тяжести, м/с2 ;

β– угол бокового наклона дороги, град.

Если движение происходит на горизонтальной дороге, то β=0, тогда минимальный радиус поворота находится:

2). по условию, при которых происходит боковое опрокидывание:

На горизонтальной дороге при β=0:

Если рассматривать круговое движение на горизонтальной дороге и учитывать смещение центра масс только в результате крена подрессоренной массы, не учитывая поперечного наклона за счет радиальных деформаций шин, то смещение центра масс автомобиля, вызванное креном подрессоренной массы, несколько отличается от смещения центра подрессоренной массы. Согласно нормативным требованиям, ψкр max <6є. C учетом крена подрессоренной массы получим:

8.5 Противопожарная безопасность.

Пожары и взрывы причиняют значительный материальный ущерб и в ряде случаев вызывают тяжелые травмы и гибель людей. Поэтому защита зданий, сооружений и других материальных ценностей от пожаров является обязанностью всех граждан и проводится в общегосударственном масштабе. Мероприятия по предупреждению возникновения и ограничению размеров пожаров, называемые пожарной профилактикой, являются составной частью мероприятий по охране труда, так как их главная цель – предупреждение несчастных случаев с людьми.

Пожарная безопасность (согласно ГОСТ 12.1.004–76 «Пожарная безопасность») – это такое состояние объекта, при котором исключается возможность пожара, а в случае возникновения предотвращается его опасное воздействие на людей и обеспечивается защита материальных ценностей.

Пожарная безопасность обеспечивается системами предотвращения пожара и пожарной защитой. Под системой предотвращения пожара имеется в виду комплекс организационных мероприятий и технических средств, направленных на исключение возможности возникновения пожара. Под системой пожарной защиты понимают комплекс организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него.

Пожарная защита обеспечивается: ограниченным применением горючих и трудногорючих веществ и материалов; предотвращением распространения пожара с использованием средств его тушения, строительных конструкций с необходимыми пределами огнестойкости и горючести; эвакуацией людей; системой противодымной защиты; средствами пожарной сигнализацией или извещением о пожаре, а также организацией пожарной охраны объекта.

При эксплуатации строительных машин пожары в большинстве случаев возникают по следующим причинам: у строительных машин с электроприводом – из-за перегрузки электродвигателей, электрооборудования, электропроводов и электросетей, в результате чего они нагреваются свыше допустимых норм или искрят; у машин с двигателями внутреннего сгорания – из-за воспламенения оставшейся внутри двигателя горючей смеси; неправильного расположения баков с горюче-смазочными материалами, масло- и топливопроводов по отношению к трубопроводу выхлопных газов и глушителю; применение открытого огня для запуска двигателей при низких температурах; самовоспламенение разлитых масел и горючего под картером двигателя; отсутствие искрогасителей на выпускных трубах; курение при заправке машин топливом.

Для быстрого прекращения горения при пожарах необходимо выполнять два основных условия: прекратить доступ воздуха (кислорода) в зону горения, так как горение возможно при содержании кислорода в воздухе не менее 14% (всего в воздухе содержится до 21% кислорода); охладить зону горения ниже температуры самовоспламенения, тогда процесс горения прекращается даже при наличии достаточного доступа воздуха.

Вещества, введенные в зону горения и нарушающие процесс горения, называют огнетушащими. К ним относятся вода, водяной пар, химические средства тушения, песок. Воздействие этих веществ на процесс горения зависит от физико-химических свойств и способов применения.

СПИСОК ЛИТЕРАТУРЫ

1. Расчет автомобильных и тракторных двигателей: Учеб. пособие для вузов./А.И. Колчин, В.П. Демидов – 3-е изд. перераб. и доп. – М.: Высш. шк., 2003. – 496 с.: ил.

2. Двигатели внутреннего сгорания: Теория поршневых и комбинированных двигателей. Учебник для втузов по специальности "Двигатели внутреннего сгорания"/ Д.Н. Вырубов, Н.А. Иващенко, В.И. Ивин и др.; Под ред. А.С. Орлина, М.Г. Круглова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1983. – 372 с., ил.

3. Автомобильные двигатели/Под ред. М.С. Ховаха. М.: Машиностроение, 1977. 951 с.

4. Автомобильные и тракторные двигатели. Под ред. И.М. Ленина. Учебник для втузов. Изд. 2-е, доп. и перераб. М., «Высш. школа», 1976.

5. Положение о техническом обслуживании и текущем ремонте подвижного состава автомобильного транспорта /министерство автомобильного транспорта РСФСР/-М.: транспорт 1988.-78 с.

6. Положення про технічне обслуговування і ремонт дорожніх транспортних засобів автомобільного транспорту / Міністерство транспорту України / - К.: Мінтранс України, 1998 – 16 с.

7. Данов Б.А., Титов Е.И. Электронное оборудование иностранных автомобилей. Системы управления трансмиссией, подвеской и тормозной системой. М.: Транспорт, 1998. 78 с.

8. Данов Б.А., Титов Е.И. Электронное оборудование иностранных автомобилей. Системы управления оборудованием салона. М.: Транспорт, 1998. 60 с.

9. Данов Б.А., Титов Е.И. Электронное оборудование иностранных автомобилей. Системы управления двигателем. М.: Транспорт, 1998. 76 с.

10. Канарчук В.Е. та ін. Основи технічного обслуговування і ремонту автомобілів. УЗ км. /Підручник/. – К.: Вища школа, 1994с.

11. Краткий автомобильный справочник. 8-е издание-М.: Транспорт, 1978. Ланцберг И.Д., Соколин Л.З., Каманин В.Н. Ремонт электрооборудования автомобилей. М.: Транспорт, 1981. 317 с.

12. Соснин Д.А. Автотроника – электрооборудование и системы бортовой автоматики современных легковых автомобилей.-М.: Солон, 2001.-239с.

13. Сергеев А.Г., Ютт В.Е. Диагностирование электрооборудования автомобилей. М.: Транспорт, 1987. 159 с.

14. Технологическое оборудование для технического обслуживания и ремонта легковых автомобилей: /Справочник/ .- М.: Транспорт, 1988.-176с.

15. Тимофеев Ю.Л., Ильин Н.М. Электрооборудование автомобилей: Устранение и предупреждение неисправностей. М.:Транспорт, 1987. 255 с.

16. Харазов А.М. Диагностическое обеспечение технического обслуживания и ремонта автомобилей. М. :Высшая школа. 1990. 213 с.

17. Электрооборудование автомобилей. Под редакцией проф. Чижкова Ю.П. М.: Транспорт, 1993. 224 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений09:08:01 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:49:12 25 ноября 2015

Смотреть все комментарии (3)
Работы, похожие на Дипломная работа: Модернизация системы охлаждения двигателя Газели

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150314)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
