Курсовая работа: Расчет параметров выпрямительно-инверторного преобразователя выполненного по шестипульсовой

Название: Расчет параметров выпрямительно-инверторного преобразователя выполненного по шестипульсовой
Раздел: Рефераты по транспорту
Тип: курсовая работа Добавлен 13:18:59 21 декабря 2010 Похожие работы
Просмотров: 45 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Федеральное агентство железнодорожного транспорта

Иркутский государственный университет путей сообщения

Кафедра: ЭЖТ

КУРСОВАЯ РАБОТА

Тема:

Расчет параметров выпрямительно-инверторного преобразователя, выполненного по шестипульсовой мостовой схеме

Выполнил: Добрынин А.И

Проверил: Ушаков В.А.

г. Иркутск

2008


Содержание

1. Задание

2. Требуется

3. Выбор типа вентилей

4. Расчёт проектных параметров трансформатора

4.1 Выпрямитель

4.2 Инвертор

5. Расчёт числа параллельно включенных вентилей

5.1 Выбор неуправляемого вентиля

5.2 Выбор управляемого вентиля

5.3 Выпрямитель

5.4 Инвертор

6. Расчёт числа последовательно включенных вентилей

6.1 Выпрямитель

6.2 Расчёт стоимости вентильного плеча выпрямителя

6.3 Инвертор

6.4 Расчёт числа вентилей плеча инвертора

7. Расчёт характеристик преобразователя

7.1 Расчёт внешней характеристики выпрямителя

7.2 Расчёт внешней характеристики инвертора

7.3 Расчёт ограничительной характеристики инвертора

7.4 Углы коммутации мостового ВИП

7.5 Коэффициенты мощности мостового ВИП

7.6 Максимальные токи инвертора

8. Расчёт параметров устройства выравнивания напряжения

8.1 Выпрямитель на нелавинных вентилях

8.2 Инвертор на нелавинных вентилях


1. Задание

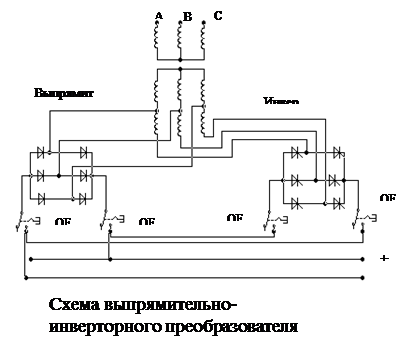

Трёхфазный мостовой выпрямительно-инверторный преобразователь (ВИП) питается от сети с номинальным напряжением Uс=U1л и заданными пределами колебания этого напряжения %Uс. Известна мощность короткого замыкания Sкз, характеризующая реактанс связи точки подключения ВИП и шин бесконечной мощности энергосистемы.

Заданы следующие параметры и соотношения для ВИП:

Напряжение короткого замыкания трансформатора Uк%;

Среднее значение выпрямленного напряжения и тока в номинальном режиме (Udн, Idн);

Соотношение числа витков вентильных обмоток инвертора и выпрямителя Ки=U2и/U2в;

коэффициенты повторяющихся и неповторяющихся перенапряжений Кп, Кнп.

Номинальные мощности выпрямителя и инвертора одинаковы S1в=S1и.



2. Требуется

Рассчитать проектные параметры трансформатора и выбрать его по стандартной шкале мощностей.

Выбрать типы вентилей с воздушным охлаждение для выпрямителя и инвертора и, варьируя класс вентилей К, рассчитать параметры вентильных плеч, обеспечивающих номинальный режим и устойчивость к перенапряжениям заданной величины и токам аварийных режимов выпрямителя и инвертора.

Определить наиболее дешёвый комплект вентилей.

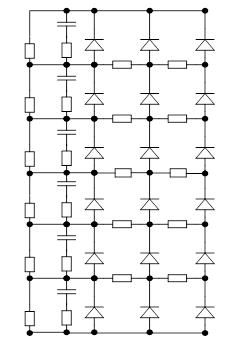

Рассчитать параметры цепей выравнивания обратных напряжений последовательно соединённых вентилей и выбрать схему выравнивания токов в параллельных ветвях вентильных плеч соответственно для выпрямителя и инвертора. Нарисовать схему вентильного плеча.

Выполнить расчёты и построение внешней характеристики выпрямителя, внешних и ограничительной характеристики инвертора, коэффициентов мощности выпрямителя и инвертора.

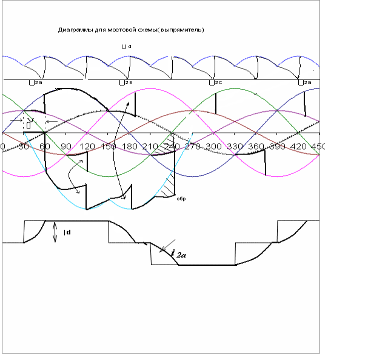

Построить временные диаграммы фазных напряжений вентильных обмоток выпрямителя и инвертора с отображением коммутационных процессов, диаграммы токов в этих обмотках, мгновенных значений выпрямленного напряжения и напряжения инвертора, напряжения на одном из вентилей. Построить векторные диаграммы напряжения и первой гармоники сетевого тока, для выпрямительного и инверторного напряжений.


3. Выбор типа вентилей

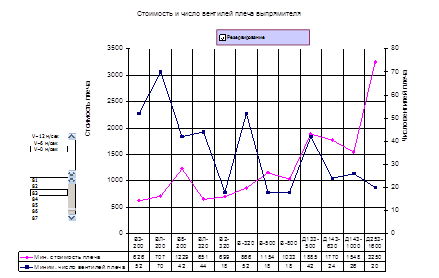

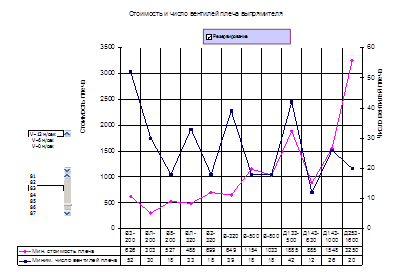

Используя данные таблицы подстановок и построенные на данных таблицы диаграммы, выберем тип и класс неуправляемого вентиля, обеспечивающего наилучшие технико-экономические показатели при разных значениях скорости охлаждающего воздуха (12; 6 и 0 м/сек).


Наилучшие технико-экономические показатели выпрямителя для неуправляемого вентиля типа В2-320, обеспечиваются, при скорости охлаждающего воздуха 12 и 6 м/сек. По диаграммам определяем тип неуправляемого вентиля: В2-320, при скорости охлаждающего воздуха 6 м/сек. Стоимость плеча: 699 руб., число вентилей плеча: 18. По таблицам для В2-320 выберем класс и индекс:

СТОИМОСТЬ ПЛЕЧА ВЫПРЯМИТЕЛЯ ЧИСЛО ВЕНТИЛЕЙ ПЛЕЧА ВЫПРЯ МИТЕЛЯ
Класс индекс В2-320 Класс индекс В2-320
48 5 48 5
6 1 2220 6 1 93
7 2 1978 7 2 81
8 3 1790 8 3 72
9 4 1601 9 4 63
10 5 1467 10 5 57
11 6 1426 11 6 54
12 7 1288 12 7 48
13 8 1233 13 8 45
14 9 1169 14 9 42
16 10 1124 16 10 39
18 11 984 18 11 33
20 12 924 20 12 30
22 13 954 22 13 30
24 14 885 24 14 27
26 15 811 26 15 24
28 16 834 28 16 24
30 17 751 30 17 21
32 18 774 32 18 21
34 19 795 34 19 21
36 20 699 36 20 18

Для В2-320 класс:36, индекс: 20, стоимость плеча 699 руб., число вентилей 18.

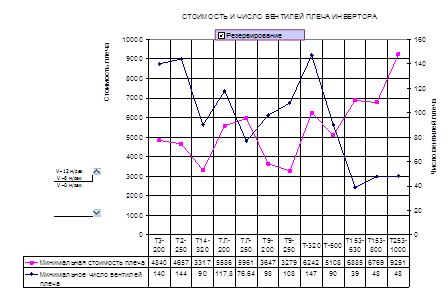

Используя данные таблицы подстановок и построенные на данных таблицы диаграммы, выберем тип и класс управляемого вентиля, обеспечивающего наилучшие технико-экономические показатели инвертора при выбранном значении скорости охлаждающего воздуха 6 м/сек:

По диаграммам определяем тип управляемого вентиля: выберем инвертор типа Т14-320, стоимостью 3317 руб., т.к. количество вентилей Т14-320 равно 90, и количество вентилей Т-500 равно 90, стоимость Т14-320 меньше стоимости Т-500.


По таблицам для Т14-320 выберем класс и индекс:

СТОИМОСТЬ ПЛЕЧА ИНВЕРТОРОВ ЧИСЛО ВЕНТИЛЕЙ ПЛЕЧА ИНВЕРТОРА
Класс индекс Т14-320 Класс индекс Т14-320
5108,4 3 90 3
6 1 4301 6 1 230
7 2 4092 7 2 200
8 3 3908 8 3 175
9 4 3734 9 4 155
10 5 3634 10 5 140
11 6 3604 11 6 130
12 7 3551 12 7 120
13 8 3449 13 8 110
14 9 3488 14 9 105
16 10 3317 16 10 90

Для вентиля Т14-320 класс: 16, индекс: 10, стоимость плеча 3317 руб., число вентилей плеча 90.

Для выпрямителя:

Тип неуправляемого вентиля: В2-320

Iуд = 7200,0 А

Iо max = 20,0 мА

Uo = 1,1 B

Rд = 0,00078 Ом

Скорость потока охлаждения воздухом V = 6 м/с:

Rт, град.С/Вт 2 0,21

(допуст. прев.темп.) 1 100

= 274

Для инвертора:

Тип управляемого вентиля: Т14-320

Iуд = 7700,0 А

Iо max = 30,0 мA

Uo = 1,1 B

Rд = 0,000550Ом

Rт, град.С/Вт 0,35

(допуст. прев.темп.) 85

= 174,9

Параметры ВИП и сети:

Udн = 6600В

Idн = 1000А

Кп = Uком/Uвmax

Кп = 1,2

Колебания напряжения сети % от Uc = 13

Номинальное напряжения сети Uc,кВ = 10

Uк% (напр.к.з. трансформ.) = 12

Кнп = Uнп/Uвmax = 2,4

Sкз = 450 мВА

Ки = U2и/U2в = 1,2

= arccos(U2в/U2и) = 33,6 эл. гр


4. Расчёт проектных параметров трансформатора

4.1 Выпрямитель

Udo = Udн/(1-0.5Uк%/100) (1)

где Udн – среднее выпрямленное напряжение при номинальной нагрузке

Uк% - напряжение короткого замыкания преобразовательного трансформатора

Udo = = 7021,3 В

Расчетная мощность выпрямителя.

Pdo = Udo*Idн (2)

где Idн – номинальный ток выпрямителя;

Pdo = 7021,3*1000 = 7021,3 кВт

Действующее значение фазного напряжения вентильной обмотки трансформатора в режиме выпрямления.

U2в = Udo/2,34 (3)

U2в = 7021,3/2,34 = 3000 B

Действующее значение фазного тока вентильной обмотки трансформатора в режиме выпрямления.

I2в = 0,816*Idн (4)

I2в = 0,816*1000 = 816,5 А

Расчётная мощность вентильной обмотки

S2 = 1,05*Pdо (5)

S2 = 1,05*7021,3 = 7372,4 Ква

Коэффициент трансформации преобразовательного трансформатора в выпрямительном режиме.

Ктв = Uc/(1,73*U2в) (6)

где Uc – номинальное напряжение сети – 10 кВ

Ктв = 10000/(1,73*3000) = 1,92

I1н = I2в/Kтв (7)

I1н = 816,5 /1,92= 425,3 A

Номинальная мощность сетевой обмотки.

S1н = 1,05*Pdo (8)

S1н = 1,05*= 7021,3 = 7372,4 кВА

Типовая мощность трансформатора.

Sт = S1 = S2 = 1,05*Pdo (9)

Sт = 1,05*= 7021,3 = = 7021,4 кВА


4.2 Инвертор

Номинальный ток инвертора.

Iин = Idн/Kи (10)

где Idн – номинальный ток выпрямителя

Ки-1,2

Iин = 1000/1,2 = 833,33 А

Действующее значение фазного напряжения вентильной обмотки трансформатора в режиме инвертирования.

U2и = U2в*Kи (11)

U2и = 3000,6*1,2 = 3600,7 В

Действующее значение фазного тока вентильной обмотки трансформатора в режиме инвертирования.

I2и = I2в/Kи (12)

I2и = 816,5 /1,2 = 680,4 А

Коэффициент трансформации преобразовательного трансформатора в инверторном режиме.

Кти = Kтв/Kи (13)

Кти = 1,92/1,2 = 1,6

I1н = I2и /Kти (14)

I1н = 680,4 /1,6 = 425,3 А


5. Расчёт числа параллельно включенных вентилей плеча

5.1 Выбираем неуправляемый вентиль для выпрямителя: В2-320

5.2 Выбираем управляемый вентиль для инвертора:Т14-320

5.3 Выпрямитель

Индуктивное сопротивление фазы трансформатора и сети приведённое к напряжению вентильной обмотки выпрямителя. Расчет числа параллельно включенных вентилей мостовой схемы ВИП

(15)

где Sкз – мощность короткого замыкания на шинах питающей сети

= 0,4997

Активное сопротивление фазы трансформатора и сети приведённое к напряжению вентильной обмотки выпрямителя

(16)

где =0,006*S1н.


= 0,0310

Амплитуда установившегося тока короткого замыкания, протекающего через вентильное плечо выпрямителя

(17)

= 7340,2

Амплитуда тока аварийного режима выпрямителя

iудв = Куд*Im (18)

где Куд – ударный коэффициент – 1.2

iудв = 1,2*7340,2= 8808,2 A

Число параллельно включенных вентилей в вентильном плече.

По току плеча.

Nпар1 = (Idн/3)*Кн/Iп (19)

где Кн - 1,15

Nпар1 = (1000/3)*1,15/85,6 = округляем до 3


Принимаем 3 вентиля.

По iудв.

Nпар2 = Кн*iудв/Iуд (20)

где Iуд – ударный ток вентиля

Nпар2 = 1,15*8808,2 /7700,0 = округляем до 3

Принимаем 3 вентиля.

По расчётам принимаем максимальное значение параллельных вентилей, а именно – 3.

Выберем максимальное значение:

Nпар.max = 3

5.4 Инвертор

Индуктивное сопротивление фазы трансформатора и сети, приведённое к напряжению вентильной обмотки инвертора

Xаи = Xaв(Ки)2 (21)

Xаи = 0,4997*1,2 = 0,7196 Ом

Активное сопротивление фазы и сети, приведённое к напряжению вентильной обмотки инвертора

Rаи = Rав(Ки)2 (22)

Rаи = 0,0310*(1,2)2 = 0,0446 Ом


Число параллельно включенных вентилей в вентильном плече.

Расчёт по току плеча

Nпар1 = (Iин/3)*Кн/Iп (23)

Nпар1 = (833,33/3)* 1,15/85,6 = округляем до 5

Принимаем – 5.

Xd = 6,28 Ом

Rd = 0,016 Ом

Амплитуда тока аварийного режима выпрямителя

(24)

= 24606,7А

Расчёт по току iудп.

Nпар2 = Кн* iудп /Iуд (25)

Nпар2 = 1,15*24606,7/7700,0 = 5

Из двух вычислений выбираем число вентилей – 5

Выберем максимальное значение: Nпар.max = 5


6. Расчёт числа последовательно включенных вентилей

6.1 Выпрямитель

Максимальное обратное напряжение, прикладываемое к вентильному плечу. Расчет числа последовательно включенных вентилей мостового ВИП

Uвmax = 1.045*Udo (26)

Uвmax = 1.045*7021,3 = 7337 B

Расчётный класс вентильного плеча

(27)

Kр = 1,3*7337/100 = 89

Введём выбранный нами класс неуправляемых вентилей К для выпрямителя: класс 36, индекс 20, стоимость вентиля: 27,3

Повторяющееся напряжение

Uп = 100*К

где К – класс неуправляемого вентиля

Uп = 100*36 = 3600 В

Неповторяющееся напряжение

Uнп = 116*К (28)

Uнп = 116*36 = 4176 В


Число последовательно включенных вентилей в вентильном плече

Nпосл1 = Кн(1+Uc%/100)Uвmax*Кп/Uп (29)

где %Uс – колебания напряжения сети

Nпосл1 = 1,15(1+11/100)* 7337*1,3/3600 = округляем до 5

Nпосл2=Кн(1+Uc%/100)Uвmax*Кнп/Uнп (30)

Nпосл2=1,15(1+11/100) 7337*2,4/4176 = округляем до 6

Nпосл.max = 6

По результатам расчёта получаем 6 последовательно включенных вентилей в плече.

6.2 Расчет стоимости вентильного плеча выпрямителя

Выбранный тип вентиля: В2-320

Общее число вентилей плеча: 18

Стоимость плеча(+10% для нелавинных вентилей): 540,5

Стоимость плеча с охладителями: 698,9


Рис.2. Схема плеча выпрямителя.

6.3 Инвертор

Максимальное обратное напряжение, прикладываемое к вентильному плечу Uвmax = 8804 B

Расчётный класс вентильного плеча Kр: 106

Введём выбранный нами класс управляемых вентилей К для инвертора: 16

Повторяющееся напряжение Uп = 1600 В

Неповторяющееся напряжение

Uнп (для нелавинных) = 1776 В

Число последовательно включенных вентилей в вентильном плече

Nпосл1=Кн(1+Uc%/100)Uвmax*Кп/Uп (31)

Nпосл1=1,15(1+11/100)*8804*1,3/1600 = округляем до 10

Nпосл2=Кн(1+Uc%/100)Uвmax*Кнп/Uнп (32)


Nпосл2=1,15(1+11/100)8804*2,4/1776 = округляем до 18

Nпосл.max = 18

Выбираем 18 последовательно включенных вентилей.

6.4 Расчет числа вентилей в инверторном плече

Общее число вентилей плеча: 90

Стоимость плеча с охладителями: 3316,5

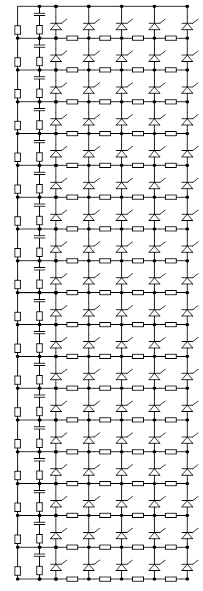

Рис.3. Схема плеча инвертора.


7. Расчёт характеристик преобразователя

7.1 Расчёт внешней характеристики выпрямителя

Udo = Udн/(1- 0,5Udн%/100) =3510 В, при Id=0;

Udн = 3300 В, при Idн = 1500 А.

7.2 Расчёт внешней характеристики инвертора

Среднее значение напряжения инвертора при холостом ходе с заданным углом опережения бета

Uио=2.34*U2и/Ки (33)

Uио=2.34*3600,7/1,2 = 7021,4 В

Угол опережения инвертора

(U2В/U2И) (34)

(3000,6/3600,7)*/180= 33,6 гр. эл.

Среднее значение напряжения инвертора с заданным углом опережения бета

(35)

Uин = 7021,4 *1,2*(cos(33,6)+0,5*0,12) = 7526,9

7.3 Ограничительная характеристика инвертора

Uог(при Iи = 0) = Uио*Киcos (36)

Uог = 7021,4 *1.2*cos = 8297,7

где - угол запаса

Uог(при Iи = Iин)=Uио*Ки(cos-0,5Uк%/100) (37)

Uог(при Iи=Iин)= 7021,4 *1,2(cos-0,5*12/100) = 7792,1

7.4 Углы коммутации мостового ВИП (эл.град.)

Выпрямителя:

= arccos (1-2IXав/2,45U2в) (38)

При Id=0.5*Idн

= arccos (1-1000*0,4997/2,45*3000,6) = 21,3

При Id=Idн

= arccos (1-2*1000*0,4997/2,45*3000,6) = 30,2

Инвертора:

cos() - cos = Iи*Xаи/2,45U2и (39)

Iи=0.5*Iин: 7,9

Iи=Iин: 19,3


Рис.4. Диаграмма для мостовой схемы (выпрямитель)

7.5 Коэффициенты мощности мостового ВИП

Выпрямителя:

cos(/2) (40)

= 0,955

При Id = 0.5*Idн

= 0,955*сos(0.5*20.9*/180) = 0,939

При Id = Idн

= 0,955*сos(0.5*29.8*/180) = 0,923

Инвертора: cos(/2) (41)

=0,955


При Iи = 0.5*Iин

= 0,955*cos((36,9-0,5*6,9)* /180) = 0,830

При Iи = Iин

= 0,955*cos((36,9-0,5*15,6)* /180) = 0,873

7.6 Максимальные токи инвертора

Iи max=(100/0,5Uк%)Iин(cos-cos) (42)

При работе инвертора по естественной характеристике:

При = const

Iи1max=(100/12)*833,33*(cos-cos) = 1051,9 А

При работе инвертора по искусственной характеристике:

При Uи = Uио = Udо

Iи2max =(100/0,5*12)* 833,33*(cos-cos) = 2103,8 А

Рис.5. Диаграмма для мостовой схемы (инвертор).

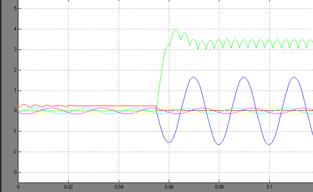

Рис.6. Диаграмма шестипульсового ВИП для выпрямительного режима при коротком замыкании на зажимах выпрямителя.

Рис.7. Диаграмма перевода ВИП из выпрямительного режима в инверторный.

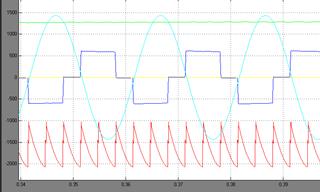

Рис.8. Выпрямительный режим ВИП.

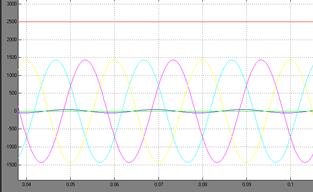

Рис.9. Инверторный режим ВИП.


8. Расчет параметров устройства выравнивания напряжения

8.1 Выпрямитель на нелавинных вентилях: В2-320

Шунтирующее сопротивление

Rш = (Nпосл* Uп -Uв max)/((Nпосл – 1)* Nпар*Iо max*0,001) (43)

где Iо max – максимальный обратный ток вентиля

Rш = (6*3600-7337)/(5*3*20*0,001) = 47543 Ом

Мощность резистора Rш

P = (Iо max*0,001*Nпар*Uв max)/Nпосл (44)

P = 20*0,001*3*7337/6 = 73,4 Вт

Емкость шунтирующего конденсатора

Св = Nпар = 3 мкф

Рабочее напряжение шунтирующего конденсатора

Uc=1.5Uп (45)

Uc=1.5*3600 = 5400 B

Rв = 3,33 Ом

Rc = 0,2 Ом

8.2 Инвертор на нелавинных вентилях.: Т14-320

Шунтирующее сопротивление


Rш = (Nпосл* Uп -Uв max)/((Nпосл – 1)* Nпар*Iо max*0,001) (46)

Rш = (18*1600-8804)/(17*5*30*0,001) = 7842 Ом

Мощность шунтирующего резистора

P = (Iо max*0,001*Nпар*Uв max)/Nпосл (47)

P = 30*0,001*5*8804/18 = 73,4 Вт

Емкость шунтирующего конденсатора

Св = Nпар = 5 мкф

Рабочее напряжение шунтирующего конденсатора

Uc=1.5Uп (48)

Uc = 1,5*1600 = 2400 B

Rв = 2,00 Ом

Rc = 0,2 Ом

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений09:06:37 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
12:14:31 29 ноября 2015

Работы, похожие на Курсовая работа: Расчет параметров выпрямительно-инверторного преобразователя выполненного по шестипульсовой

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151098)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
