Курсовая работа: Разработка технологического процесса производства и технического контроля зубчатого колеса промежуточного

Название: Разработка технологического процесса производства и технического контроля зубчатого колеса промежуточного
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 18:54:33 07 декабря 2010 Похожие работы
Просмотров: 163 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

1 ОПИСАНИЕ ОБЪЕКТА КОНТРОЛЯ И ЕГО СЛУЖЕБНОЕ НАЗНАЧЕНИЕ

Объектом контроля является зубчатое колесо промежуточного вала (поз. 9), которое входит в состав редуктора Ц2-650К-50-22М-Т3, который предназначен для передачи и изменения крутящего момента (рисунок 1).

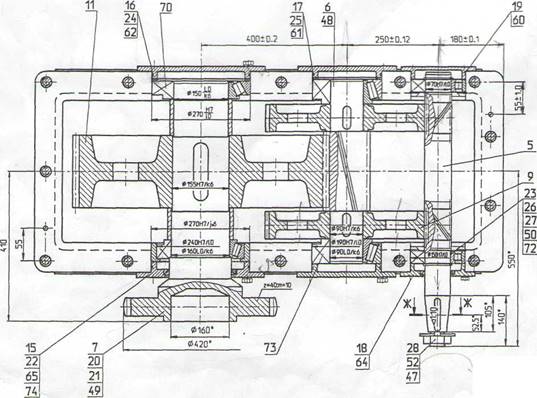

Рисунок 1. Редуктор цилиндрический двухступенчатый горизонтальный крановый Ц2-650К-50-22М-Т3

Зубчатое колесо служит для промежуточного преобразования крутящего момента и его передачи на промежуточный вал при работе в паре с шестерней. Номинальный передаваемый момент редуктора - 18500 Нм, частота вращения входного вала – 950 мин-1 , максимальная мощность, передаваемая редуктором – 37 кВт, номинальное передаточное число- 50, КПД – 0,96, масса не более 1090 кг. Зубчатое колесо представляет собой деталь типа «диск». В центре детали выполнено сквозное отверстие, которое служит для посадки на вал; соединение с валом осуществляется посредством призматической шпонки. В детали выполнены круговые выточки и отверстия, которые предназначены для уменьшения массы зубчатого колеса. Зубчатое колесо сделано из высококачественной стали 12ХН3А. При этом поверхность зубьев подвергается цементации на твердость 56…62 HRС. Заготовку детали получают методом пластического деформирования.


2 ОПИСАНИЕ РАБОТЫ ОБЪЕКТА В РЕДУКТОРЕ

Зубчатое колесо служит для передачи крутящего момента с быстроходного вала на промежуточный. Зубчатое колесо в паре с шестерней быстроходного вала образует первую ступень преобразования крутящего момента. При работе зубчатого колеса в редукторе контактную нагрузку воспринимает его поверхность и шпоночный паз.

Данное зубчатое колесо изготовлено из стали марки 12ХН3А. Эта марка стали относится к высококачественным сталям. Она содержит 0,12 % С, около 1 % Cr и 3 % Ni, и менее 0,25 % S и P.

К показателям качества зубчатых колес, определяемым при приемосдаточных и периодических испытаниях относят:

1. показатели, характеризующие кинематическую точность зубчатого колеса:

а) кинематическая погрешность колеса;

б) кинематическая погрешность передачи;

в) накопленная погрешность;

г) накопленная погрешность шага;

д) погрешность обката;

е) колебание длины общей нормали;

ж) колебание измерительного межосевого расстояния за оборот колеса;

з) радиальное биение зубчатого венца;

2. показатели, характеризующие плавность работы:

а) отклонение шага зацепления;

б) отклонение шага зубчатого колеса;

в) погрешность профиля;

г) местная кинематическая погрешность колеса;

д) циклическая погрешность колеса;

3. показатели, характеризующие полноту контактов зубьев:

а) суммарное пятно контакта;

б) мгновенное пятно контакта;

в) погрешность направления зуба;

г) суммарная погрешность контактной линии;

д) отклонение осевых шагов по нормали;

4. показатели, характеризующие боковой зазор:

а) отклонение средней длины общей нормали;

б) допуск на смещение исходного контура;

в) допуск на среднюю длину общей нормали;

г) допуск на длину общей нормали;

д) нижнее предельное отклонение межосевого расстояния.

5. показатели физико-механических свойств материалов:

а) твердость поверхности;

б) глубина цементации.

При входном контроле качества материала стали марки 12ХН3А, определяют такие показатели, как:

- химический состав;

- механические свойства;

- микро- и макроструктура;

- основные и технологические свойства;

- геометрические размеры;

- качество поверхности металлопродукции


3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ДЕТАЛИ

При разработке технологического контроля зубчатого колеса и качества материала необходимо, в первую очередь, выявить технические требования, т.е. те, которые будут контролироваться соответственно при приемочном и входном контроле. К таким требованиям относятся: требования геометрической точности детали и качества поверхностей, требования физико-механических свойств материала детали и ее элементов – при приемочном контроле зубчатого колеса; химический состав и механические свойства – при входном контроле качества материала.

3.1 Требования геометрической точности детали и качества поверхностей

Требования геометрической точности зубчатого колеса и качества ее поверхностей приведены в таблице 1.

Таблица 1 - Требования геометрической точности зубчатого колеса и качества ее поверхностей

Наименование требования геометрической точности Обозначение Значение отклонения от предельного значения
Длина общей нормали,мм W
Допуск на накопленную погрешность шага, мм Fpr

0,112

Допуск на радиальное биение зубчатого венца, мкм Fr 0,071
Предельное отклонение шага зацепления, мкм fpb ±0,019
Допуск на погрешность профиля зуба, мкм fr 0,020
Делительный диаметр, мм d 490
Допуск на направление зуба, мкм Fβ 0,016
Среднее арифметическое отклонение профиля, мкм

Ra

3,2; 1,6; 0,8

3.2 Требования физико-механических свойств материала детали и ее элементов

К основным требованиям физико-механических свойств детали относится твердость рабочих поверхностей, в связи с чем поверхность зубьев подвергается цементации с последующей термообработкой на глубину h = 0,8…1,2 на твердость 56…62 HRСэ , при этом твердость сердцевины зуба должна составлять Н≥28 HRСэ .

Остальные физико-механические свойства для готового изделия не регламентируются и должны соответствовать общим показателям физико-механических свойств стали марки 12ХН3А.

Требования, предъявляемые к качеству материала при входном контроле приведены соответственно в таблице 2 и 3.

Таблица 2 - Химический состав в стали 12ХН3А

C,% Si,% Mn,% Ni,% S,% P,% Cr,% Cu,%
0.09-0.16 0.17-0.37 0.3-0.6 2.75-3.15 до 0.025 до 0.025 0.6-0.9 до 0.3
Предел кратковременной прочности σВ ,МПа Педел пропорциональности (предел текучести для остаточной деформации) σТ ,МПа Относительное удлинение при разрыве δ5 ,% Относительное сужение Ψ,% Ударная вязкость KCU, кДж / м2
930 685 11 55 880

Таблица 3 - Механические свойства стали 12ХН3А


4. ЦЕЛЬ И ЗАДАЧИ РАЗРАБОТКИ И ОРГАНИЗАЦИИ ПРОЦЕССА КОНТРОЛЯ. СТАТУС КОНТРОЛЯ

При контроле качества проверяется соответствие показателей качества установленным требованиям.

Задача приемочного контроля – изъятие бракованных изделий. При этом необходимо не допустить попадания некачественного изделия потребителю.

Основными задачами входного контроля являются:

проведение контроля наличия сопроводительной документации на продукцию;

контроль соответствия качества и комплектности продукции требованиям конструкторской и нормативно-технической документации;

накопление статистических данных о фактическом уровне качества получаемой продукции и разработка на этой основе предложений по повышению качества и, при необходимости, пересмотру требований НТД на продукцию;

периодический контроль за соблюдением правил и сроков хранения продукции поставщиков.

При входном контроле качества материала стали марки 12ХН3А главной задачей является изъятие изделия, не соответствующего установленным требованиям. Цель такого контроля – предупреждение брака.

Содержание контроля характеризуется выполнением следующих этапов:

- получение информации о фактическом состоянии контролируемого объекта, о признаках и показателях его свойств;

- сопоставление первичной информации с заранее установленными в документации требованиями, нормами, критериями или оценка соответсвия или несоответствия фактических данных требуемым.

Статус контроля определяет, что продукция:

- не прошла контроль;

- прошла контроль и принята;

- прошла контроль, не принята и ожидает принятия решения;

- прошла контроль и забракована.

Идентификация статуса контроля обеспечивает прослеживаемость выполнения необходимого контроля в процессе производства, что гарантирует отправку потребителю только той продукции, которая прошла необходимый контроль.

Идентификация статуса контроля на предприятии производится путем клеймения, оформления сопроводительной документации.

Для приемочного контроля зубчатого колеса и входного контроля качества материала целесообразно применять статистический контроль. Потребитель, как правило, не имеет возможности контролировать качество продукции в процессе ее изготовления. Тем не менее, он должен быть уверен, что получаемая им от изготовителя продукция соответствует установленным требованиям, и, если это не подтвердится, он вправе потребовать от изготовителя замены брака или устранения дефектов.Основным видом контроля поступающих потребителю сырья, материалов и готовых изделий является статистический приемочный контроль качества продукции.В отраслях промышленности статистические методы применяются для проведения анализа качества продукции и процесса. Анализом качества является анализ, посредством которого с помощью данных и статистических методов определяется отношение между точными и замененными качественными характеристиками. Анализом процесса является анализ, позволяющий уяснить связь между причинными факторами и такими результатами, как качество, стоимость, производительность и т.д. Контроль процесса предусматривает выявление причинных факторов, влияющих на бесперебойное функционирование производственного процесса. Качество, стоимость и производительность являются результатами процесса контроля.Статистические методы контроля качества продукции в настоящее время приобретают все большее признание и распространение в промышленности. Научные методы статистического контроля качества продукции используются в следующих отраслях: в машиностроении, в легкой промышленности, в области коммунальных услуг.Основной задачей статистических методов контроля является обеспечение производства пригодной к употреблению продукции и оказание полезных услуг с наименьшими затратами.Статистические методы контроля качества продукции дают значительные результаты по следующим показателям:- повышение качества закупаемого сырья;- экономия сырья и рабочей силы;- повышение качества производимой продукции;- снижение затрат на проведение контроля;- снижение количества брака;- улучшение взаимосвязи между производством и потребителем;- облегчение перехода производства с одного вида продукции на другой.Главная задача – не просто увеличить качество продукции, а увеличить количество такой продукции, которая была бы пригодной к употреблению.Два основных понятия в контроле качества – это измерение контролируемых параметров и их распределение. Для того чтобы можно было судить о качестве продукции необязательно измерить такие параметры, как прочность материала, бумаги, масса предмета, качество окраски и т.д.Второе понятие – распределение значений контролируемого параметра – основано на том, что нет двух совершенно одинаковых по величине параметров у одних и тех же изделий; по мере того, как измерения становятся все более точными, в результатах измерений параметра обнаруживаются небольшие расхождения.Изменчивость «поведения» контролируемого параметра бывает 2 видов. Первый случай – когда значения его составляют совокупность случайных величин, образующихся в нормальных условиях; второй – когда совокупность его случайных величин образуется в условиях, отличных от нормальных под действием определенных причин.Персонал, осуществляющий управление процессом, в котором формируется контролируемый параметр, должен по его значениям установить: во-первых, в каких условиях они получены (нормальных или отличных от них); и если они получены в условиях, отличных от нормальных, то каковы причины нарушения нормальных условий процесса. Затем принимается управляющее воздействие по устранению этих причин.

5.ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАЗРАБОТКИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА КОНТРОЛЯ

Исходную информацию для разработки процессов технического контроля содержат следующие виды документов:

- конструкторская документация на изделие;

- технологическая документация на изготовление и испытание изделий;

- программа и сроки изготовления изделия;

- директивные процессы контроля;

- производственные инструкции на проведение контроля;

- каталоги, номенклатурные справочники прогрессивных средств контроля;

- прогнозы научно-технического прогресса и планы повышения технического уровня производства;

- классификатор объектов контроля;

- стандарты и каталоги на средства контроля, нормативы режимов контроля;

- материальные и трудовые нормативы.

При проведении контроля используются государственные стандарты и технические условия, комплекты конструкторской и эксплуатационной документации, другие нормативные документы, правила приемки, рабочие методики.

В таких документах в общем случае устанавливают:

-требования к продукции, подлежащие контролю;

- категории и виды контроля, включая состав проверок, последовательность их проведения и распространение проверок по категориям контроля;

- планы контроля;

- методы контроля, условия контроля;

- требования к средствам контроля;

- требования по количеству единиц продукции, отбираемых для каждой категории контроля, установленной в документации, а также по порядку отбора единиц продукции;

- требования по подготовке к проведению контроля;

- порядок обработки данных, полученных при контроле, и категории принятия решений по ним, а также порядок оформления и представления результатов контроля;

- требования по принимаемым решениям и области распространения результатов контроля.

При разработке технологического процесса контроля руководствуются требованиями:

- контроль должен осуществляться в условиях, максимально приближенных к условиям эксплуатации;

- контроль должен быть непрерывным и профилактическим, чтобы предотвратить поступление дефектной продукции на следующий этап производственного цикла;

- контроль должен быть активным и непосредственно влиять на качество производственного процесса;

- контроль должен быть в максимальной степени объективным, производиться с помощью объективных средств и не зависеть от субъективных особенностей исполнителя контроля;

- контроль проводят на основе безусловной ответственности исполнителя за качество выпускаемой продукции и качество выполняемых операций;

- контроль не должен нарушать ритмичности производства и обеспечивать выпуск заданного количества продукции в единицу времени за определенный промежуток времени, т.е. обладать определенной производительностью;

- затраты на технический контроль должны быть оптимальными.

При разработке процессов технического контроля должно обеспечиваться:

- внедрение прогрессивных методов контроля и оценки качества продукции, в том числе неразрушающих, автоматических и статистических методов контроля, а также статистических методов регулирования технологических процессов, анализа и оценки качества продукции, средств механизации и автоматизации контрольных операций;

- систематическое повышение производительности труда;

- снижение трудоемкости контроля с тяжелыми и вредными условиями труда.

5.1 Технологический маршрут обработки детали объекта контроля

Маршрут обработки зубчатого колеса представлен в таблице 4 с указанием наименования и содержания операций и используемого оборудования.

Таблица 4 -Технологический маршрут обработки зубчатого колеса

№ операции Наименование операции Содержание операции Используемое оборудование
000 Заготовительная - -
005 Токарно-револьверная

Подрезание торца, черновое зенкерование отверстия, чистовое зенкерование отверстия, черновое развертывание отверстия, чистовое

развертывание отверстия, зенкование фасок

Токарно-револьверный станок мод.1П365
010 Автоматно-токарная Подрезание торца обода и ступицы, обточка по направлению диаметра Автоматно-токарный станок мод. 1А730
015 Автоматно-токарная

Подрезание другого

торца обода и ступицы, обточка по направлению диаметра

Автоматно-токарный станок мод. 1А730
020 Горизонтально-протяжная Протягивание шпоночного паза Горизонтально-протяжной станок мод. 76510
025 Зубофрезерная Нарезание зубьев Зубофрезерный станок мод. 5К324 А
030 Шевинговальная Отделочная обработка зубьев Шевинговальный станок мод.5А703
035 Термообработка Насыщение углеродом, подстуживание закалка, отпуск Участок термического цеха
040 Зубопритирочная Окончательная отделочная обработка зубьев Стенд

5.2 Определение типа производства и вида технологического процесса контроля

В машиностроении условно различают три основных типа производства: массовое, серийное и единичное.

При массовом производстве изделия изготавливаются непрерывно в течение нескольких лет. Характерным признаком массового производства является выполнение на большинстве рабочих мест только одной закрепленной операции.

При серийном производстве изготавливают серию изделий, регулярно повторяющихся через определенные промежутки времени. Характерный признак серийного производства – выполнение на рабочих местах нескольких повторяющихся операций. Исходя из объемов выпуска, серийное производство подразделяют на крупносерийное и мелкосерийное.

При единичном производстве выполняются изделия широкой номенклатуры в малых количествах, которые либо не повторяются совершенно, либо повторяются через неопределенное время.

На основе рабочих чертежей, размерного анализа и намеченного количества деталей, подлежащих изготовлению в единицу времени и по неизменяемым чертежам, выбираются вид и организационная форма производственного процесса изготовления детали. Решающим фактором является количество изделий, подлежащих изготовлению.

В связи с тем, что годовая программа выпуска численно равна 1000 изделий, то можно сделать вывод – данный тип производства относится к серийному.

При определении вида технологического процесса контроля необходимо руководствоваться экономической обоснованностью. Вид технологического процесса контроля зубчатого колеса и качества материала в зависимости от классификационного признака приведен в таблице 5.

Таблица 5 - Классификация видов ТК

Классификационный признак ТК
Объект контроля Качества продукции
Стадии создания и существования продукции Эксплуатационный
Этапы процесса производства Входной, приемочный
Полнота охвата контролем Выборочный, статистический
Связь с объектом контроля во времени Непрерывный
Эффективность контроля Инспекционный
Исполнитель контроля Контроль работником отдела технического контроля
Влияние на объект контроля Разрушающий (при контроле качества материала), неразрушающий (при контроле зубчатого колеса)
Применяемые СК Измерительный, допусковый, по контрольному образцу
Степень механизации и автоматизации Ручной, механизированный
Характер воздействия на ход производственного процесса Пассивный
Место размещения средств контроля Встроенный
Обязательность проведения Текущий
Место проведения Стационарный
Тип контролируемых признаков
Химических, физических, геометрических, качественных признаков объекта

Именно при таком контроле принимают решение о приемке или браковке партии продукции.


6. ГРУППИРОВАНИЕ ЭЛЕМЕНТОВ КОНТРОЛЯ ПО КОНТРОЛИРУЕМЫМ ПРИЗНАКАМ

Задача группирования состоит в предварительном формировании совокупности количественных и качественных признаков, которые могут быть выбраны в качестве контролируемых.

Группирование элементов объекта контроля по контролируемым признакам отражено в таблице 6.

Таблица 6 - Группирование элементов объекта контроля по контролируемым признакам

Признак группирования Контролируемые параметры (все поверхности обозначены на рабочем чертеже контролируемого изделия)
1. Геометрические размеры

Ø490h11-0,43 ,

Ø290,

Ø100Н7,

Ø420,

Ø116,

Ø120,

Ø46Н7,

ширина шпоночного паза 25js9(±0,026),

высота шпоночного паза 105,4+0,2

2. Показатели, характеризующие геометрическую точность и качество поверхности

параметр шероховатости поверхности зубьев R=0,8,

параметр шероховатости поверхности по направлению диаметра R=3,2,

параметр шероховатости отверстия R=1,6,

параметр шероховатости сквозных отверстий R=3,2,

параметр шероховатости шпоночного паза R=3,2,

торцевое биение поверхности по направлению диаметра не более 0,03,

радиальное биение поверхности зубьев не более 0,03,

отклонение от параллельности шпоночного паза относительно главной оси не более 0,026мм,

отклонение от симметричности шпоночного паза относительно главной оси не более 0,104мм.

3. Показатели, характеризующие точность зубчатого колеса

длина общей нормали W= ,

допуск на накопленную погрешность шага Fpr =0,112,

допуск на радиальное биение зубчатого венца Fr =0,071,

предельное отклонение шага зацепления fpb =±0,019,

допуск на погрешность профиля зуба fr =0,020,

допуск на направление зуба Fβ =0,016.

4. Показатели, характеризующие физико-механические свойства стали

глубина цементации h = 0,8…1,2;

твердость поверхности зубчатого колеса 56…62 HRСэ ;

твердость сердцевины зуба Н≥28 HRСэ .


7. ГРУППИРОВАНИЕ ЭЛЕМЕНТОВ ОБЪЕКТА КОНТРОЛЯ ПО МЕТРОЛОГИЧЕСКИМ ПРИЗНАКАМ

Метрологическими признаками являются: вид контролируемых параметров, единицы измерения, вид применяемого оборудования, точность применяемого оборудования, метод и средство контроля.

Группирование элементов объекта контроля по метрологическому признаку отражено в таблице 7.

Таблица 7 - Группирование элементов объекта контроля по метрологическому признаку

Признак группирования Контролируемые параметры (все поверхности обозначены на рабочем чертеже контролируемого изделия
1.По точности измерения

Размеры, относящиеся к 11 квалитету: Ø490h11-0,43 , Ø290, Ø420, Ø116, Ø120.

Размеры, относящиеся к 7 квалитету:Ø90Н7/к6, Ø46Н7.

Параметры шероховатости: Параметр шероховатости поверхности зубьев R=0,8, параметр шероховатости поверхности по направлению диаметра R=3,2, параметр шероховатости отверстия R=1,6, параметр шероховатости сквозных отверстий R=3,2, параметр шероховатости шпоночного паза R=3,2

Параметры взаимного расположения поверхностей: торцевое биение поверхности по направлению диаметра не более 0,03, радиальное биение поверхности зубьев не более 0,03, отклонение от параллельности шпоночного паза относительно главной оси не более 0,026мм, отклонение от симметричности шпоночного паза относительно главной оси не более 0,104мм.

Параметры зацепления Длина общей нормали W= , допуск на накопленную погрешность шага Fpr =0,112, допуск на радиальное биение зубчатого венца Fr =0,071, предельное отклонение шага зацепления

fpb =±0,019, допуск на погрешность профиля зуба fr =0,020, допуск на направление зуба Fβ =0,016.

Параметры, характеризующие физико-механические свойства стали: Глубина термообработки h = 0,8…1,2; твердость поверхности зубчатого колеса 56…62 HRСэ ; твердость сердцевины зуба Н≥28 HRСэ .


8. ВЫБОР ТИПОВОГО ПРОЦЕССА ТК

Построение технологического процесса контроля должно быть согласованно с другими процессами, осуществление которых необходимо для обеспечения жизненного цикла продукции. Для этого необходимо выбрать типовой процесс ТК.

В качестве типового процесса приемочного ТК выберем контроль в механообрабатывающем производстве. Типовой процесс ТК приведен в таблице 8.

Таблица 8 - Типовой процесс приемочного ТК

Контролируемый параметр Схема измерения Методы и средства контроля, область применения
1. Наружный диаметр Скоба со шкальными измерительными головками, калибры. Преимущественно в многомерных приспособлениях для контроля многоступенчатых валов.
2. Внутренние диаметры

Нутромеры, калибры
3. Параллельность поверхностей Шкальный индикатор. Измеряется разность показаний измерительной головки в крайних точках на заданной длине
4. Радиальное биение Шкальный индикаторный прибор. Определяется разностью между наибольшим и наименьшим показаниями измерительной головки, полученными при повороте детали на полный оборот.
5. Симметричность

Шкальные индикаторные приборы, .

Деталь поворачивают на 180 ° и определяют при помощи измерительной головки симметричность как полуразность расстояний А и В.

6. Твердость - Твердомер Роквелла
7.Глубина термообработки - Микроскоп металлографический

Типовой процесс входного ТК качества материала содержит такие операции как:

- проверка сопроводительной документации, удостоверяющей качество (сертификата, паспорта);

- проверка маркировки, тары, упаковки;

- проверка геометрических размеров (микрометр, штангенциркуль);

- проверка состояния поверхности (визуально, используя контрольный образец));

- проверка марки материала (химического состава), механических свойств, структуры (спектральный анализ).


9. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО МАРШРУТА ПРОЦЕССА ТК

Технологический маршрут процесса приемочного ТК зубчатого колеса приведен в таблице 9.

Таблица 9 - Технологический маршрут процесса приемочного ТК зубчатого колеса

№ операции Наименование операции Содержание операции Используемое оборудование
000 Внешний вид Визуально -
001 Наружный диаметр Контролирование размеров Ø490h11-0,43 . Штангенциркуль ШЦ-II
002 Внутренний диаметр Ø90Н7 Калибр-пробка по ГОСТ 14817-69
003 Параметры шероховатости

Контролирование шероховатости поверхности

зубьев R=0,8, поверхности по направлению диаметра R=3,2, отверстия R=1,6, сквозных отверстий R=3,2, шпоночного паза R=3,2

Образец шероховатости по ГОСТ 9378-75
004 Торцевое биение Контроль торцевого биения поверхности по направлению диаметра не более 0,03 Биениемер по ГОСТ 8137-81
005 Расположение шпоночного паза Контроль отклонения от параллельности шпоночного паза относительно главной оси не более 0,026мм, отклонения от симметричности шпоночного паза относительно главной оси не более 0,104мм Калибр-призма шпоночный по ГОСТ 24114
006 Параметры зубчатого колеса

Длина общей нормали W= , допуск на

накопленную погрешность шага Fpr =0,112, допуск на радиальное биение зубчатого венца Fr =0,071, предельное отклонение шага зацепления fpb =±0,019 , допуск на погрешность профиля зуба fr =0,020, допуск

Нормалемер по ГОСТ 7760-81, угловой шагомер БВ-5030, биениемер по ГОСТ 8137-81, шагомер по ГОСТ 3883-81, эвольвентомер универсальный БВ-5078, ходомер БВ-5076
на направление зуба Fβ =0,016
007 Твердость поверхности Контроль твердости поверхности зубчатого колеса 56…62 HRСэ ; твердости сердцевины зуба Н≥28 HRСэ . Твердомер Бринелля по ГОСТ 23677
008 Глубина термообработки Контроль глубины термообработки h = 0,8…1,2

Микроскоп металлографический

Технологический маршрут процесса входного ТК качества материала приведен в таблице 10.

Таблица 10 - Технологический маршрут процесса входного ТК качества материала

№ операции Наименование операции Содержание операции Используемое оборудование
000 Внешний вид Визуально -
001 Качество поверхности Визуальная проверка на наличие дефектов Контрольный образец по ГОСТ 9378-75
002 Химический состав

Контроль химического состава:

C,%= 0.09-0.16;

Si,%= 0.17-0.37;

Mn,%= 0.3-0.6;

S,%= до 0.025;

P,%= до 0.025;

Cr,%= 0.6-0.9;

Cu,%= до 0.3

Стилоскоп СЛ-13
003 Механические свойства Контроль предела кратковременной

прочности σВ ,МПа=930; педел пропорциональности

(предел текучести для остаточной деформации) σТ ,МПа=685; относительное удлинение при разрыве δ5 ,%= 11; относительное сужение Ψ,% =55; ударная вязкость KCU, кДж / м2 =880

Численность работников ОТК определяют, используя известные методы расчетов численности вспомогательных рабочих, т.е. по трудоемкости работ, нормам выработки, нормативам численности и рабочим местам. Кроме того, при серийном производстве число контролеров может быть определено по формуле

, (1)

где - численность основных производственных рабочих (станочников) для каждой смены в отдельности (20 человек);

- норма обслуживания, скорректированная в соответствии с фактическими производственными условиями. Рассчитывается по формуле

,

где - число основных производственных рабочих, обслуживаемых одним контролером (норма обслуживания) для каждой смены в отдельности, равная 12 [2, с. 87].

Кт, Ксл, Кк - коэффициенты, учитывающие соответственно точность деталей, их сложность и вид контроля. Определяются по табл. 29, 30, 32 [2].Кт = 1, Ксл = 0,9, Кк = 1.

= 10,8

Подставляя найденные значения в формулу (1), получаем

= 1,8 чел.

Операция контроля может состоять из различных частей, называемых переходами (установить деталь, измерить контролируемый параметр). В свою очередь переходы состоять из приемов. Например, переход «установить деталь» состоит из приемов: взять заготовку из тары, переместить к приспособлению, установить в приспособление, закрепить.

Нахождение трудоемкости отдельных операций заключается в определении времени на переходы и приемы и последующем их суммировании. Расчет суммарной трудоемкости контроля можно выполнить, суммируя трудоемкости отдельных операций контроля, полученные по формуле

,

где Тпкi– трудоемкость перехода контроля, мин;

Твсi – вспомогательное время на установку и снятие ОК, мин;

Тпвi – время на поворот ОК, мин;

Тпз – подготовительно-заключительное время на контроль, мин

,


где Кпз – коэффициент подготовительно-заключительного времени, равный 15-30%;

n – число контролируемых параметров на операции контроля.

Кдоп – коэффициент, учитывающий время на выполнение контролерами дополнительных функций. Кдоп = 1,35.

Кв – коэффициент выборочности контроля

,

где Ов – объем выборки (80 штук),

N – объем партии (1000).

Кв = 0,08.

Ксл - поправочный коэффициент для уточнения трудоемкости контроля по сложности конструкции детали.

Ксл =0,9.

Нормы времени контроля зубчатого колеса приведены в табл. 11.

Таблица 11 - Нормы времени контроля зубчатого колеса

Операция ТК Ткп Тпк Твс Тпв Тпз
Внешний вид 0,47 0,47 0,34 0,1 0,162
Глубина термообработки 0,75 0,75 0,34 0,1 0,218
Определение твердости 0,48 0,48 0,34 0,1 0,164
Контролирование размеров Ø490h11-0,43 . 0,116 0,232 0,34 0,1 0,1144
Контролирование внутреннего диаметра Ø90Н7 0,180 0,360 0,34 0,1 0,14

Контролирование шероховатости поверхности

зубьев R=0,8

0,7 1,4 0,34 0,1 0,348
Контролирование шероховатости поверхности по направлению диаметра R=3,2, 0,7 1,4 0,34 0,1 0,348
Контролирование шероховатости поверхности отверстия R=1,6 0,7 1,4 0,34 0,1 0,348
Контролирование шероховатости поверхности сквозных отверстий R=3,2 0,7 1,4 0,34 0,1 0,348
Контролирование шероховатости поверхности шпоночного паза R=3,2 0,7 1,4 0,34 0,1 0,348
Контроль торцевого биения поверхности по направлению диаметра не более 0,03, 0,64 1,28 0,34 0,1 0,324
Расположение шпоночного паза 0,130 0,26 0,34 0,1 0,12
Длина общей нормали W= 0,040 0,08 0,34 0,1 0,084

Допуск на

накопленную погрешность шага Fpr =0,112

0,08 0,16 0,34 0,1 0,1
Допуск на радиальное биение зубчатого венца Fr =0,071 0,21 0,42 0,34 0,1 0,152
Предельное отклонение шага зацепления fpb =±0,019 0,07 0,14 0,34 0,1 0,096
Допуск на погрешность профиля зуба fr =0,020 0,09 0,18 0,34 0,1 0,104
Допуск на направление зуба Fβ =0,016 0,09 0,18 0,34 0,1 0,104
Итого 6,846 11,992 6,12 1,8 3,6224

Трудоемкость перехода контроля определяют по формуле

Тпккп КТ,

где

Ткп - норматив времени на контроль параметра определенным средством контроля для деталей средней сложности, среднем квалитете контролируемого параметра и среднем разряде работ исполнителя контроля;

КТ- число контрольных точек.

Ток = 2,8 мин.


10. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ ТК

Технологические операции технического контроля в соответствии с «Классификатором технологических операций машиностроения и приборостроения» классифицируются в зависимости от вида технологического процесса, типа или вида контролируемого параметра.

Для разработки технологических операций технического контроля выбираем три операции контроля зубчатого колеса:

– Контроль наружного диаметра Ø490h11-0,43 ;

– Контроль внутреннего диаметра Ø90Н7;

– Контроль торцевого биения поверхности по направлению диаметра.

Технологические операции технического контроля отражены в таблице 12.

Таблица 12 – Технологические операции технического контроля зубчатого колеса

Номер операции Наименование операции Содержание операции Контролируемый размер, мм Используемые средства контроля Исполнитель контроля
1 2 3 4 5 6
005 Контрольная Проверка наружного диаметра Ø490h11-0,43 Штангенциркуль ШЦ-II

Контроллер

010 Контрольная Проверка внутреннего диаметра Ø90Н7 Калибр-пробка по ГОСТ 14817-69

Контроллер

015 Контрольная Проверка торцевого биения поверхности по направлению диаметра не более 0,03 Биениемер по ГОСТ 8137-81 Контроллер

11. ОПРЕДЕЛЕНИЕ ОБЪЕМА КОНТРОЛЯ. ПЛАНЫ КОНТРОЛЯ

Определение объема контроля предполагает решение следующих задач:

– определение совокупности контролируемых признаков и параметров;

– определение мест контроля качества продукции по технологическому процессу;

– определение целесообразности сплошного или выборочного (статистического) контроля и планов контроля.

Совокупность контролируемых признаков приведена в 3 разделе курсового проекта.

Так как в нашем случае имеет место приемочный контроль зубчатого колеса и входной контроль качества материала, то контроль качества соответственно осуществляет служба технического контроля качества предприятия (ОТК) и бюро входного контроля (БВК), входящее в состав ОТК.

Целесообразность выбор контроля оговорена в 4 разделе курсового проекта.

План контроля – совокупность данных о виде контроля, объемах контролируемой партии продукции, выборок или проб, о контрольных нормативах и решающих правилах.

Для разработки правил контроля должны быть установлены:

- контролируемые свойства продукции;

- виды дефектов;

- приемочный уровень дефектности (AQL) для отдельных свойств или для групп свойств и способ его определения;

- уровень контроля;

- тип плана контроля;

- объем партии;

- план контроля по соответствующей таблице планов.

Приемочный уровень дефектности AQL выбираем равным 0,15. Чтобы определить риск потребителя при отдельных приемках на основании определенного плана выборочного контроля следует использовать оперативную характеристику плана или в обоснованных случаях следует вычислить предел среднего выходного уровня дефектности AQL. Сначала выбираем уровень контроля. В нашем случае он равен 2. Код объема выборки при 2 уровне контроля – J. Оперативная характеристика показывает вероятность принятия партии в зависимости от действительной доли дефектных единиц продукции этой партии.

Оперативную характеристику следует учитывать при выборе плана контроля, особенно в случае, когда важным является риск потребителя и поставщика во время отдельных приемок.

План контроля определяют следующие величины:

приемочный уровень дефектности AQL (см. п. 1.3);

браковочный уровень дефектности LQ (ГОСТ 15895-77);

предел среднего выходного уровня дефектности AOQL;

средний выходной уровень дефектности AOQ;

приемочное число Ас;

браковочное число Re.

Определяем тип плана контроля. Для приемочного контроля зубчатого колеса выбираем одноступенчатый план контроля и нормальный вид контроля, так как производство зубчатых колес будем считать устоявшимся.

Так как приемочный уровень дефектности AQL=0,15 %, а код объема выборки J, то определяем из ГОСТ Р 50779.30 при объеме выборки 80 приемочное число Ac=0, браковочное число Re=1. Браковочный уровень дефектности LQ (доля дефектных единиц) при β = 10 % для приемочного уровня дефектности AQL=0,15 равен 2,8. Предел среднего выходного уровня дефектности AOQLпри приемочном уровне дефектности AQL=0,15 соответственно равен 0,46.

Для получения точного значения предела среднего выходного уровня дефектности AOQLумножим на .

AOQL=0,46(1-)=0,46(1-)=0,42.

Для определения соответствия партии продукции установленным требованиям следует:

1) отобрать случайным образом выборку продукции объемом, указанным в принятом плане контроля;

2) проверить каждое изделие в выборке на соответствие установленным требованиям и установить изделия с дефектами;

3) сравнить найденное число дефектных единиц в выборке с приемочным числом;

4) считать партию продукции соответствующей установленным требованиям, если найденное число дефектных единиц в выборке z меньше или равно приемочному числу Ас для данного плана контроля;

5) считать партию не соответствующей установленным требованиям, если число дефектных единиц z в выборке равно или больше браковочного числа Re для данного плана контроля.

Партия продукции принимается, если количество дефектных единиц продукции в выборке меньше или равно приемочному числу 0, и бракуется, если количество дефектных единиц продукции в выборке больше или равно браковочному числу 1.

Основным вероятностным показателем плана статистического контроля является его оперативная характеристика, которая представляет собой зависимость вероятности приемки партии Р(q) от доли дефектных единиц продукции q. Исходные данные для построения оперативной характеристики выбранного статистического контроля приведены в таблице 13, график этого статистического показателя на рисунке 2.

Таблица 13 – Исходные данные для построения оперативной характеристики

Доля дефектных единиц продукции q,% 0,013 0,094 0,132 0,359 0,863 1,72 2,84 3,68 5,59
Вероятность приемки контролируемой партии Р(q),% 99 95 90 75 50 25 10 5 1

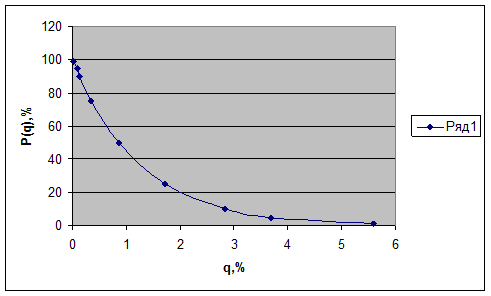

Рисунок 2. Оперативная характеристика зависимости вероятности приемки партии Р(q) от доли дефектных единиц продукции q

При выборочном контроле существует риск забраковать партию продукции, соответствующую установленным требования к ее качеству. Этот риск называют риском поставщика α, поскольку он приводит к убыткам последнего от забраковки годной продукции. Также существует риск потребителя β – риск принять партию продукции, не соответствующую установленным требования.


12. ВЫБОР МЕТОДОВ И СРЕДСТВ КОНТРОЛЯ

Средство контроля – техническое устройство для проведения контроля. СК используют для получения первичной информации об объекте контроля, а также для преобразования информации, поступающей от объекта контроля.

По ГОСТ 14.306-73 выбор средств контроля основывается на обеспечении заданных показателей процесса ТК и анализе затрат на реализацию процесса контроля. К обязательным показателям контроля относят точность измерения, достоверность, трудоемкость, стоимость контроля.

При выборе средства контроля необходимо обеспечить:

- оптимальное применение для данных условий прогрессивных и автоматизированных, универсальных стандартизованных средств контроля;

- систематическое повышение трудоемкости контроля и особенно с тяжелыми и вредными условиями труда;

- безопасность труда;

- требуемую точность и экономичность производства, при которой предпочтение отдается более дешевым средствам, более простым в использовании, требующим для работы контроллера невысокой квалификации и условий работы со свободным температурным режимом, возможность переналадки и многократного использования при изменении объекта контроля;

- выдачу информации в форме, удобной для оперативного использования.

Выбор средства контроля по точности представим в виде алгоритма. Алгоритм выбора средства контроля по точности представлен в графической части. Алгоритм составлен таким образом, что от процедуры к процедуре номенклатура выбираемых средств ограничивается.

Схема алгоритма выбора средства контроля составлена из блоков. Процедуры, отнесенные к одному блоку, выполняют по определенным правилам.

Блок 1 — подготовка исходных данных контроля, т. е. получение сведений об операциях контроля, объекте контроля (массе детали, ее конфигурации и деформируемости) и контролируемых параметрах — виде параметра, его номинальном значении, допуске (квалитете) или степени точности параметра.

Блок 2 — выбор СК по виду контролируемых параметров.

Блок 3 — проверка наличия СК для контролируемого параметра,

Блок 4 — выбор СК по диапазону измерения.

Блок 5 — проверка наличия СК, диапазон измерения которых соответствует номинальному размеру контролируемого параметра.

Блок 6 — проверка возможности контроля косвенным расчетом с расширением области применения СК. При проверке оценивают возможность вычисления с необходимой точностью фактического значения конкретного контролируемого параметра с помощью арифметических действий (суммирования, вычитания и т. д.) над некоторыми другими параметрами.

Блок 7 — выявление состава параметров, с помощью которых можно вычислить с необходимой точностью фактическое значение конкретного контролируемого параметра.

Блок 8 — выбор СК по точности измерения; допустимую погрешность измерения (ДПИ) линейных размеров 1 — 500 мм принимают по ГОСТ 8.051-81.

Последовательность выбора:

1. Определение ДПИ для случаев:

заданы отклонения параметра; по известному номинальному размеру контролируемого параметра и допуску определяют квалитет и допустимую погрешность измерения;

задан квалитет; по известному номинальному размеру контролируемого параметра и квалитету определяют допустимую погрешность измерения.

2. Сопоставление ДПИ и погрешности СК ≤ ДПИ.

По результатам сопоставления ограничивают номенклатуру средств контроля. Погрешность средства контроля задается в соответствующем массиве.

Влияние погрешности измерения оценивают параметрами:

m— числом деталей (от общего числа измеренных деталей), имеющих размеры, превышающие предельные, и принятых в числе годных (неправильно принятые);

n— числом деталей (в процентах от общего числа измеренных), имеющих размеры, не превышающие предельные, но забракованных (неправильно забракованных);

с — вероятностной величиной выхода размера за предельные значения у неправильно принятых деталей.

Параметры m, nи с определяют по таблице 14 в зависимости от

значения:

,

где - среднее квадратичное отклонение погрешности измерения;

IT – допуск контролируемого размера.

Таблица 14 – Определение характеристик m,%, n,%, с в зависимости от ,%

,% m,% n,%
1,6 Св. 0,37 до 0,39 Св. 0,7 до 0,75 0,01
3 » 0,87 » 0,9 » 1,2 » 1,3 0,03
5 » 1,6 » 1,7 » 2,0 » 2,25 0,06
8 » 2,6 » 2,8 » 3,4 » 3,7 0,10
10 » 3,1 » 3,5 » 4,5 » 4,75 0,14
12 » 3,75 » 4,1 » 5,4 » 5,8 0,17
16 » 5,0 » 5,4 » 7,8 » 8,25 0,25

При определении параметров m, nи с принимают следующие значения %: 16 для квалитетов 2 — 7; 12 — для квалитетов 8 и 9; 10 — для квалитетов 10 и грубее.

В таблице 15 дан способ определения характеристик: m1 — процента неправильно принятых деталей от числа принятых; ni — процента неправильно забракованных годных деталей от общего числа годных деталей.

Таблица 15 - Определение характеристик m1 и n1 в зависимости от ,%

,% Закон распределения погрешности измерения
нормальный равной вероятности
m1 n1 m1 n1
1,6 1,01 1,28 1,11 1,38
3 2,12 2,39 2,33 2,60
5 3,71 3,98 4,06 4,33
8 6,11 6,38 6,66 6,93
10 6,71 7,98 8,38 8,65
12 3,31 9,58 10,13 10,40
16 12,53 12,80 13,85 13,85

При допусках, не соответствующих значениям, указанным в таблице, погрешности измерения выбирают по ближайшему меньшему значению допуска для соответствующего размера.

При уменьшении или увеличении погрешности измерения характеристики результатов измерения находят по соответствующим квалитетам из таблиц 14 и 15.

Блок 9 — проверка наличия СК с погрешностью, соответствующей ДПИ контролируемого параметра.

Блок 10 — окончательный выбор СК.

Каждому процессу технического контроля присущ метод его осуществления. Метод контроля – правила применения определенных принципов и средств контроля. Существуют разрушающий и неразрушающий методы контроля. Наиболее предпочтительным является неразрушающий, но все же существуют такие испытания, где без применения разрушающего контроля не обойтись.

Наименование выбранных средств, а также методы контроля приведены в таблице 16.

Таблица 16 – Выбор средств и методов контроля

Наименование контролируемого параметра Средство контроля Метод контроля
Наименование Модель, основные характеристики

Наружный диаметр Ø490h11-0,43 .

Штангенциркуль ШЦ-II; диапазон измерения 250-630 мм, показания по нониусу 0,1 мм, допускаемая погрешность при отсчете по нониусу ±0,1 мм. Неразрушающий
Внутренний диаметр Ø90Н7 Калибр-пробка по ГОСТ 14817-69 диапазон измерений 50-100 мм; проверяемый квалитет 9 и грубее Неразрушающий
Параметр шероховатости R=0,8 Образец шероховатости по ГОСТ 9378-75

R=0,8, базовая длина 0,8 мм, допускаемое отклонение среднего значения R от номинального +10;-20 %; допускаемое

среднеквадратическое отклонение σ =4%

Неразрушающий
Параметр шероховатости R=1,6 Образец шероховатости по ГОСТ 9378-75

R=1,6, базовая длина 0,8 мм, допускаемое отклонение среднего значения R от номинального +10;-20 %; допускаемое

среднеквадратическое отклонение σ =4%

Неразрушающий
Параметр шероховатости R=3,2 Образец шероховатости по ГОСТ 9378-75

R=3,2, базовая длина 2, 5 мм, допускаемое отклонение среднего значения R от номинального +10;-20 %; допускаемое

среднеквадратическое отклонение σ =12%

Неразрушающий
торцевое биение поверхности по направлению диаметра не более 0,03 Головка измерительная рычажно-зубчатая по ГОСТ 18833 Мод. 1ИГ; диапазон показаний 0,1 мм; цена деления 0,001 мм Неразрушающий
Расположение шпоночного паза Калибр-призма шпоночная по ГОСТ 24114 Неразрушающий
Длина общей нормали W= Нормалемер по ГОСТ 7760-81 БВ-5046; цена деления 0,002 мм, габаритные размеры 455×72×36, масса 3,3 кг Неразрушающий

Допуск на

накопленную погрешность шага

Fpr =0,112

угловой шагомер БВ-5030 Неразрушающий
Допуск на радиальное биение зубчатого венца Fr =0,071 биениемер по ГОСТ 8137-81 Мод. Б-10М; цена деления 0,001; класс точности АВ Неразрушающий
Предельное отклонение шага зацепления fpb =±0,019 шагомер по ГОСТ 3883-81 Мод. БВ-5070; цена деления 0,001 мм; класс точности В Неразрушающий
Допуск на погрешность профиля зуба fr =0,020 эвольвентомер универсальный

БВ-5078; цена деления 0,002, класс точности АВ

Неразрушающий
Допуск на направление зуба Fβ =0,016 ходомер БВ-5076; цена деления 0,005; класс точности В Неразрушающий
Твердость поверхности Твердомер Бринелля по ГОСТ 23677

ТБП 5013;

диапазон измерения твердости 8-450 HB

Метод Бринелля

Глубина термообработки Микроскоп металлографический Оптический
Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений09:01:36 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
12:12:00 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:20:43 28 ноября 2015

Работы, похожие на Курсовая работа: Разработка технологического процесса производства и технического контроля зубчатого колеса промежуточного

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150375)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
